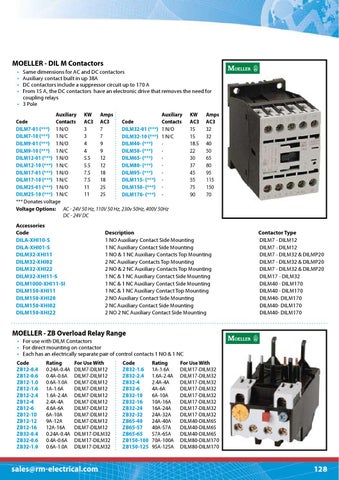

MOELLER - DIL M Contactors • • • • •
Same dimensions for AC and DC contactors Auxiliary contact built in up 38A DC contactors include a suppressor circuit up to 170 A From 15 A, the DC contactors have an electronic drive that removes the need for coupling relays 3 Pole
Auxiliary KW Amps Auxiliary Code Contacts AC3 AC3 Code Contacts DILM7-01 (***) 1 N/O 3 7 DILM32-01 (***) 1 N/O DILM7-10 (***) 1 N/C 3 7 DILM32-10 (***) 1 N/C DILM9-01 (***) 1 N/O 4 9 DILM40- (***) - DILM9-10 (***) 1 N/C 4 9 DILM50- (***) - DILM12-01 (***) 1 N/O 5.5 12 DILM65- (***) - DILM12-10 (***) 1 N/C 5.5 12 DILM80- (***) - DILM17-01 (***) 1 N/O 7.5 18 DILM95- (***) - DILM17-10 (***) 1 N/C 7.5 18 DILM115- (***) - DILM25-01 (***) 1 N/O 11 25 DILM150- (***) - DILM25-10 (***) 1 N/C 11 25 DILM170- (***) - *** Donates voltage Voltage Options: AC - 24V 50 Hz, 110V 50 Hz, 230v 50Hz, 400V 50Hz DC - 24V DC
KW AC3 15 15 18.5 22 30 37 45 55 75 90
Amps AC3 32 32 40 50 65 80 95 115 150 70
Accessories Code Description DILA-XHI10-S 1 NO Auxiliary Contact Side Mounting DILA-XHI01-S 1 NC Auxiliary Contact Side Mounting DILM32-XHI11 1 NO & 1 NC Auxiliary Contacts Top Mounting DILM32-XHI02 2 NC Auxiliary Contacts Top Mounting DILM32-XHI22 2 NO & 2 NC Auxiliary Contacts Top Mounting DILM32-XHI11-S 1 NC & 1 NC Auxiliary Contact Side Mounting DILM1000-XHI11-SI 1 NC & 1 NC Auxiliary Contact Side Mounting DILM150-XHI11 1 NC & 1 NC Auxiliary Contact Top Mounting DILM150-XHI20 2 NO Auxiliary Contact Side Mounting DILM150-XHI02 2 NC Auxiliary Contact Side Mounting DILM150-XHI22 2 NO 2 NC Auxiliary Contact Side Mounting
Contactor Type DILM7 - DILM12 DILM7 - DILM12 DILM7 - DILM32 & DILMP20 DILM7 - DILM32 & DILMP20 DILM7 - DILM32 & DILMP20 DILM17 - DILM32 DILM40 - DILM170 DILM40 - DILM170 DILM40- DILM170 DILM40- DILM170 DILM40- DILM170
MOELLER - ZB Overload Relay Range • For use with DILM Contactors • For direct mounting on contactor • Each has an electrically separate pair of control contacts 1 NO & 1 NC Code ZB12-0.4 ZB12-0.6 ZB12-1.0 ZB12-1.6 ZB12-2.4 ZB12-4 ZB12-6 ZB12-10 ZB12-12 ZB12-16 ZB32-0.4 ZB32-0.6 ZB32-1.0
Rating 0.24A-0.4A 0.4A-0.6A 0.6A-1.0A 1A-1.6A 1.6A-2.4A 2.4A-4A 4.6A-6A 6A-10A 9A-12A 12A-16A 0.24A-0.4A 0.4A-0.6A 0.6A-1.0A
For Use With DILM7-DILM12 DILM7-DILM12 DILM7-DILM12 DILM7-DILM12 DILM7-DILM12 DILM7-DILM12 DILM7-DILM12 DILM7-DILM12 DILM7-DILM12 DILM7-DILM12 DILM17-DILM32 DILM17-DILM32 DILM17-DILM32
sales@rm-electrical.com
Code ZB32-1.6 ZB32-2.4 ZB32-4 ZB32-6 ZB32-10 ZB32-16 ZB32-24 ZB32-32 ZB65-40 ZB65-57 ZB65-65 ZB150-100 ZB150-125
Rating 1A-1.6A 1.6A-2.4A 2.4A-4A 4A-6A 6A-10A 10A-16A 16A-24A 24A-32A 24A-40A 40A-57A 57A-65A 70A-100A 95A-125A
For Use With DILM17-DILM32 DILM17-DILM32 DILM17-DILM32 DILM17-DILM32 DILM17-DILM32 DILM17-DILM32 DILM17-DILM32 DILM17-DILM32 DILM40-DILM65 DILM40-DILM65 DILM40-DILM65 DILM80-DILM170 DILM80-DILM170
128
