Dans ce portfolio, vous découvrirez 2 projets réalisés au cours de mes 3 derniers semestres à l’ESA qui illustrent mon travail et mes compétences. Le projet 1 est axé sur la réhabilitation d’une barre de logement, tandis que le projet 2 concerne la réhabilitation d’une Foire abandonnée. En outre, vous aurez un aperçu des tâches que j’ai pu aborder en agence et le permis sur lequel je travaille en ce moment.
I - Un Nouvel Espoir
Réhabilitation d’une barre de logement de la cité
Gagarine, à Romainville
II - Promenade Sensorielle
Aménagement d’un monument délaissé à Tripoli, Liban
III - Maison à Epinay sur Seine
IV - Stage de 6 mois à NACO - Marcelo
V- CONCOURS Made in Design 2
Joulia
Un Nouvel Espoir
Réhabilitation d’une barre de logement de la cité Gagarine, à Romainville

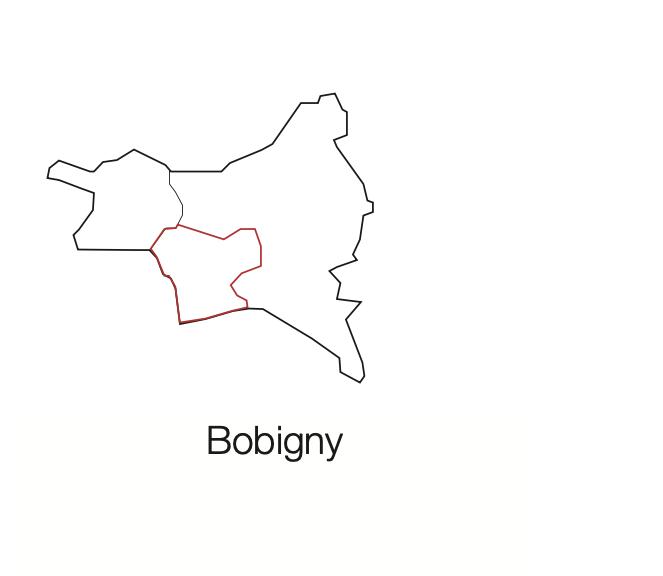

À travers ce projet, vous découvrirez comment un ancien bâtiment construit dans les années 60 en France a eu une nouvelle chance de revivre dans la banlieue de Bobigny, une ville connue pour son mode de vie défavorisé et ses quartiers dangereux.
Le bâtiment lui-même est un immeuble de dix étages, principalement composé d’appartements à loyer modéré. Le projet consiste principalement en une réorganisation des espaces intérieurs afin d’accueillir différents types d’appartements nombreux et variés. Le plus grand changement au niveau visuel est la création de balcons en bois étendus, dans le but de rénover l’aspect du bâtiment et de l’adapter à des perspectives plus contemporaines, tout en offrant aux habitants plus d’espace et de meilleures vues sur la ville. Un ensemble de programmes est mis en place au rez-de-chaussée pour redessiner et rétablir une connexion avec le contexte du bâtiment.
3

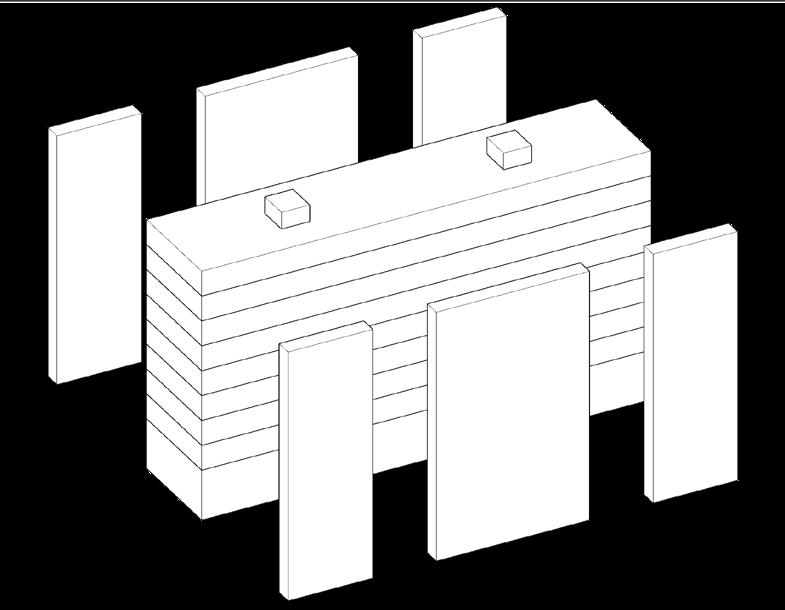

RÉHABILITATION DU BÂTI SCHÉMAS EXPLICATIF
Barre existante
Suppression de la cage centrale et du hall central
Ajout de structure au RDC
Plein
Suppression du 1er étage pour avoir un RDC à double hauteur
Élements détruits :
façades
cage d’escalier du milieu a partir du 3eme etage
Éléments rajoutés :
Nouvelle façade
Structure bois balcon
RDC extension programme
Ajout structure terrasse sur les façades
4 Avant Aprés
/ vide
Marta Mendonça Pascal Thomas SCHÉMAS Riad Moumtaz École Spéciale d’Architecture Automne 2021 M1S2 5
DÉTAIL 3D STRUCTURE BOIS RAJOUTÉE
Cadre PVC Double Vitrage
Béton Revêtement Mosaique
Structural Details 31
9
Enduit
Cadre Bois Double Vitrage
Couvertine
Béton Isolant
7 8
Vis
Equerre
Isolant Double Vitrage
Cadre Bois
Couvertine Enduit Béton
Revêtement Mosaique 6
1 2 3 4
Equerre
Enduit
Béton Cadre Bois
Chevron
5 6 7 8
Isolant Double Vitrage
10 Couvertine
9 10
Marta Mendonça Pascal Thomas DÉTAIL FAÇADE Riad Moumtaz École Spéciale d’Architecture Automne 2021 M1S2 7
Cadre PVC 1 1 2 3 4 5
33 6
SYMPHONIE DE DOUBLE HAUTEUR
COUPE RDC
Ground Floor Section
7
COUPE PERSPECTIVE ACCÉS VERTICAL ET TERASSE PARTAGÉE Apartement Floor Section 8
Gravier
Couvertines Solives Chevron
Brise Vue modulable
Lambourdes
Couverture
Poteau Bois 30x30
Garde de corps
Caillebotis
Pente 2%
Étanchéité
Béton Support OSB Étanchéité
Poutre LC
Isolant
Plot ajustable
Chéneau
Revêtement
Latte bois
Marta Mendonça COUPE DÉTAIL Riad Moumtaz École Spéciale d’Architecture 22
COUPE DÉTAIL COUPE 1
9
10
Promenade Sensorielle
Aménagement d’un monument délaissé à Tripoli, Liban
À l’occasion de mon projet final d’étude j’ai fait le choix de travailler sur un sujet qui me tenait à coeur et qui a abouti à un fort engagement personnel et émotionnel de ma part. J’ai décidé de travail sur un patrimoine libanais ,la Foire Rachid Karamé, qui a longtemps été tomber dans l’oubli et qui représentait les valeurs libanaises de l’époque.
La pertinence du sujet se trouve dans toutes ces phases. De savoir-faire face à un patrimoine culturel. Celle de comprendre en quoi le métier d’architecte est important afin de restituer une culture et donner la possibilité de créer des échanges à travers l’architecture à créer. C’est le défi que je me suis lancé, celui de trouver un moyen pour réunir les habitants et touristes sous un toit déjà dessiné par un grand architecte, Oscar Niemeyer. Le tas de contraintes et de débats contradictoire n’ont fait que rendre la tâche plus difficile. L’enjeu que représente le sujet, et le site était assez délicat et de grande importance. Ce défi sur six mois intense était assez difficile à relever, mais c’est surtout cette difficulté qui m’a rendu service et qui m’a appris à persévérer.
Le projet introduit une promenade sous le toit d’une des infrastructures de la foire qui offre un parcours sensorielle faisant découvrir aux utilisateurs Tripoli à travers les plusieurs programmes choisis.
11
12
L’Allée des Artistes
Marché Artistique

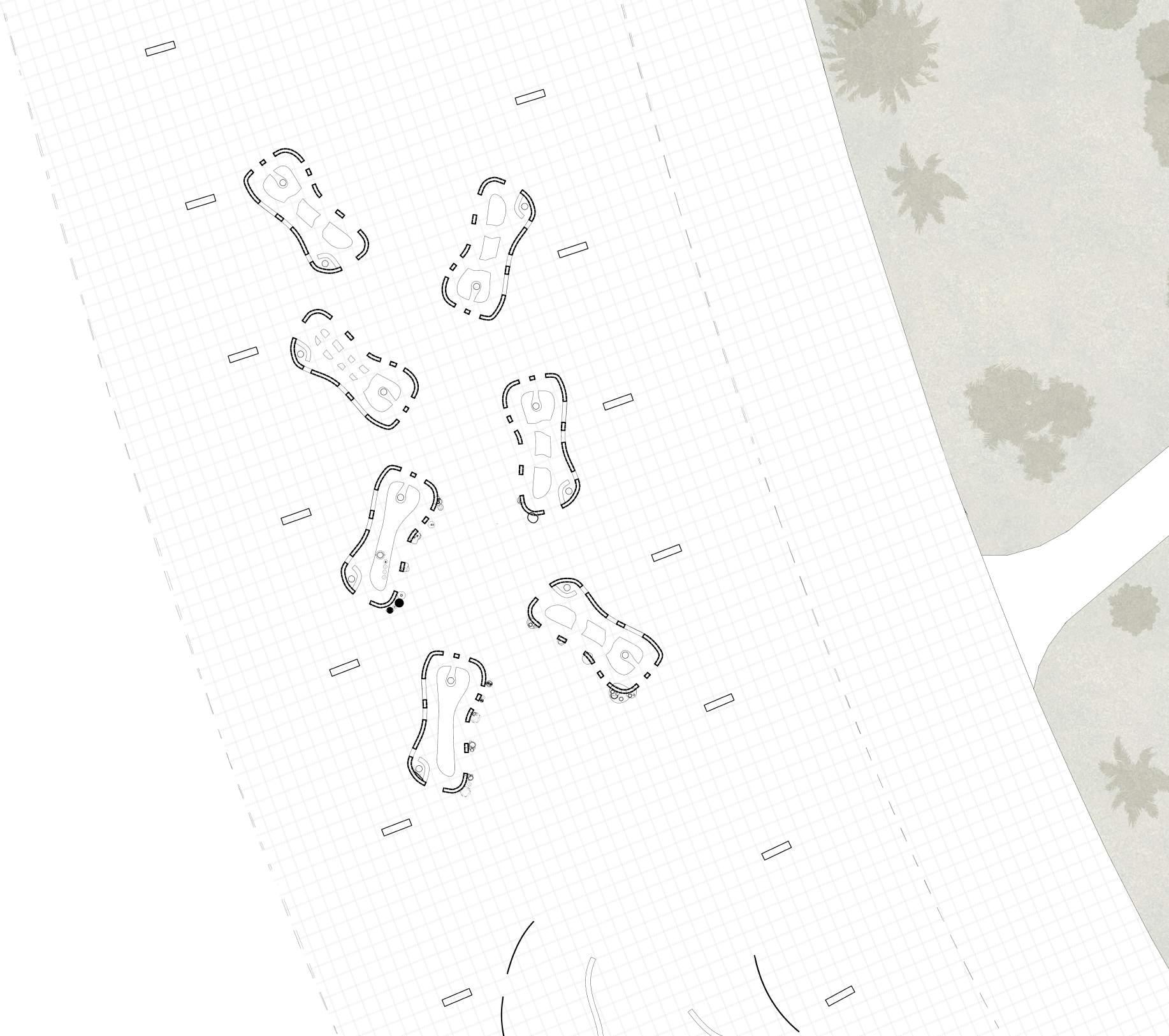

Plan Projet 1/200
Schémas Le Module
N 5 2.5 m
Axe principaux de la Foire Entrée projet Module en fonction de flux

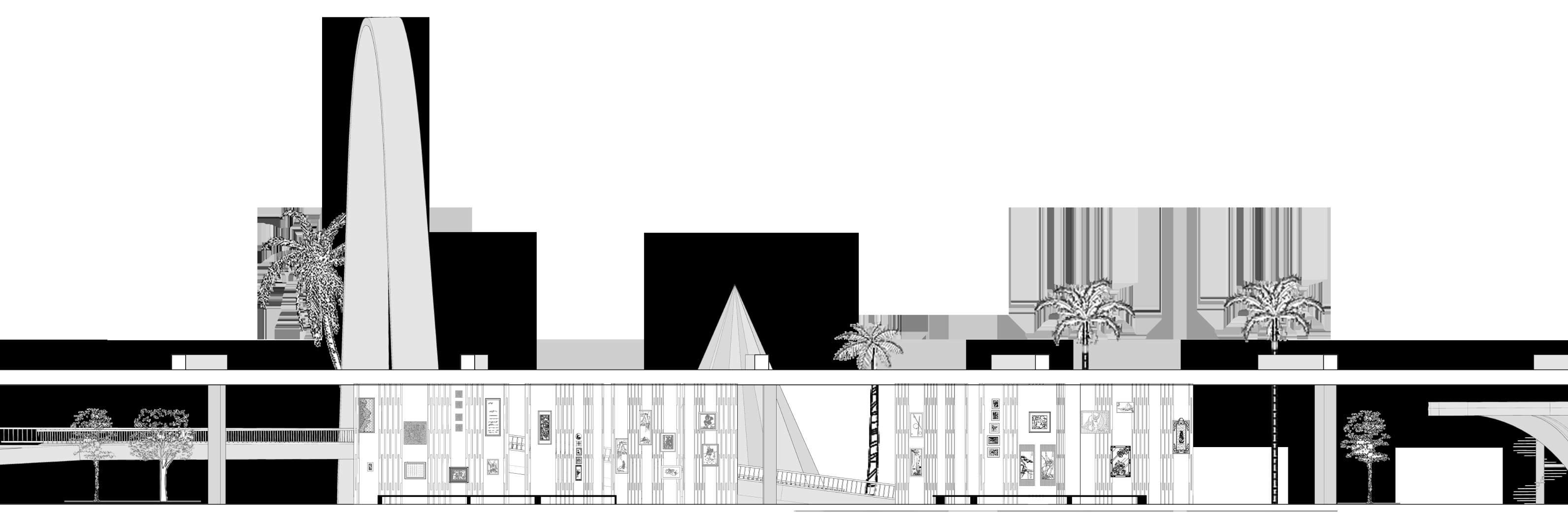

Coupe Longitudinale 1/100
Souk des Artisans
Marché de l’Artisanat
Plan Projet 1/200
Schémas Le Module
N 5 2.5 m
Trajectoire de la promenade Placement des modules Organisation selon balade
Coupe Longitudinale 1/100
Marché Culinaire
N 5 2.5 m
Souk El Akel
Le
Plan Projet 1/200 Schémas
Module
Trajectoire de la promenade Placement des modules Organisation selon balade
Coupe Longitudinale 1/100
Maison à Epinay sur Seine
Réalisation de permis de construire d’une maison individuelle
Le projet consiste à la réalisation d’une maison individuelle de 145 m2. Elle se situe en bord de seine à Epinay sur Seine dans le 93. Mes missions seront de suivre avec le service d’urbanisme l’évolution du permis, de suivre la consultation des entreprises pour la construction du bâtiment et éventuellement un suivis de chantier.
16

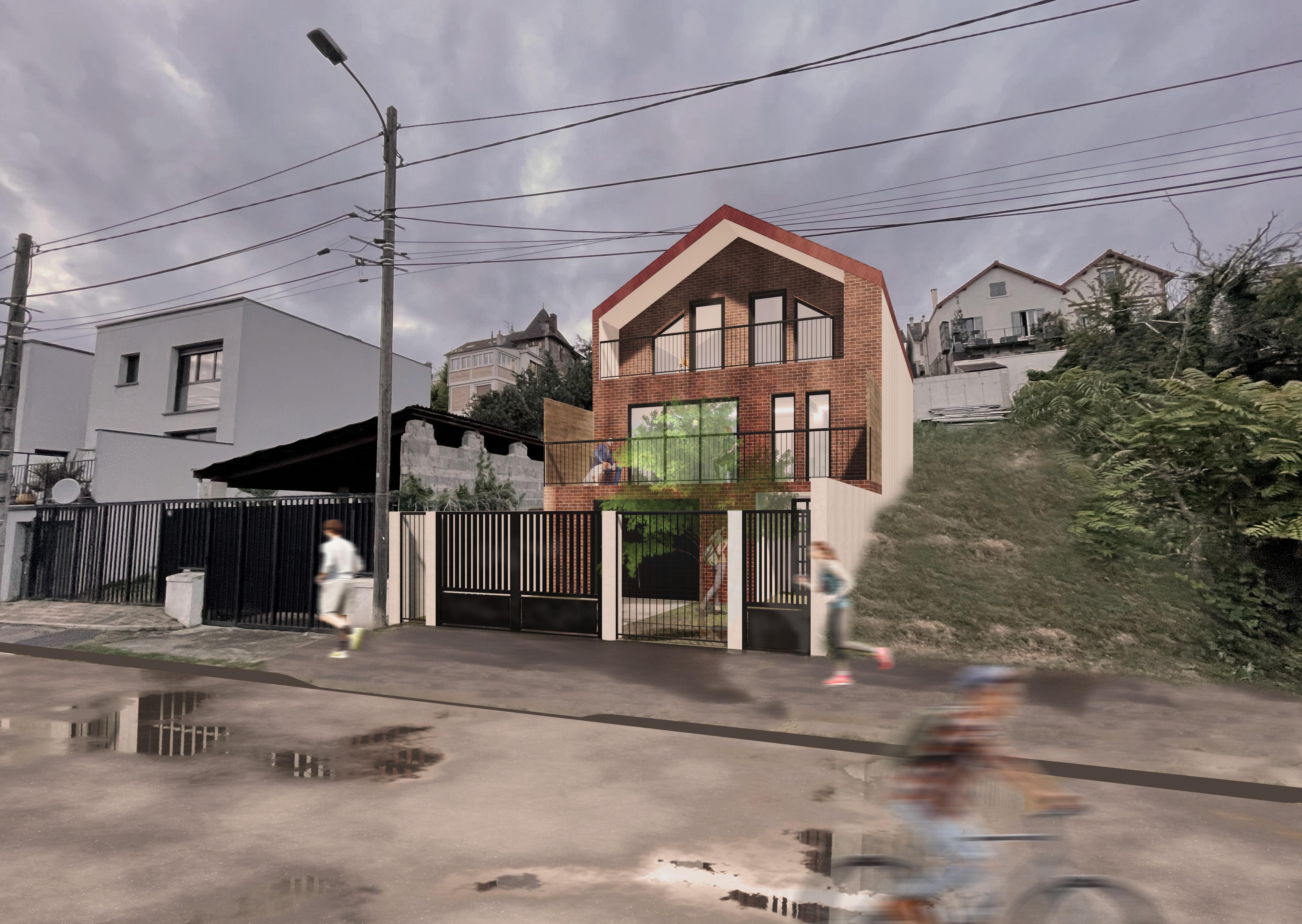

Photo 3D phase APS

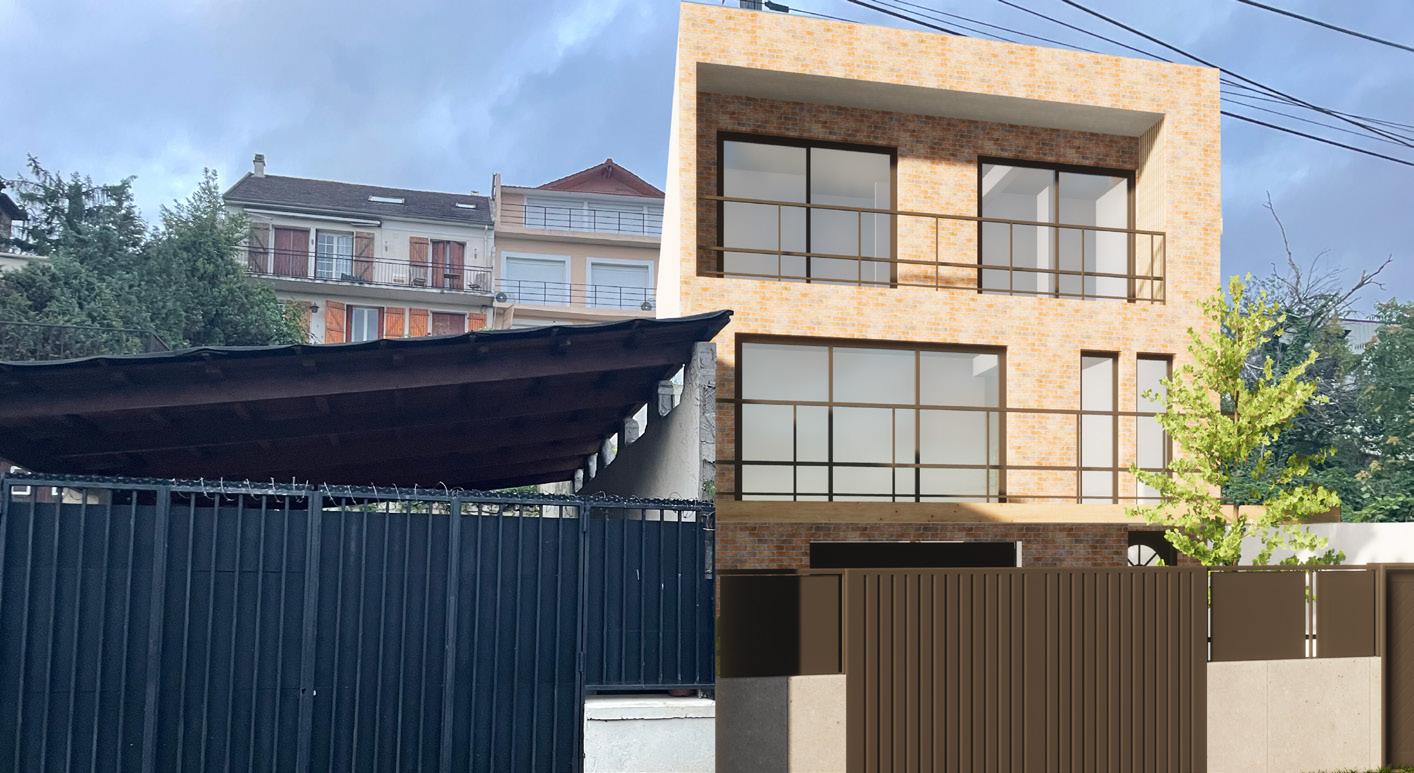

Photo 3D phase Permis
NACO - Marcelo Joulia
Stage de 6 mois
Chez Naço, je pense avoir évolué, grandi et muri en tant qu’architecte J’ai été confronté pour la première fois aussi longtemps au monde professionnel et de ce fait eu un large aperçu de l’intelligence, des qualités et des compétences que se devait d’avoir un architecte. Je pense avoir réussi à bien m’intégrer et avoir plutôt bien répondu aux différentes tâches qu’il m’a été demandé de réaliser. Je suis très heureux d’avoir découvert l’agence Naço et son mode de fonctionnement.
Je repars avec un certain nombre de compétences, compétences aussi bien techniques que pratiques. Techniquement, après toutes ces heures passées à utiliser des outils (modéliser, éditer des réglages de rendus ou encore retoucher des images sur Photoshop) je peux dire avoir progressé dans tous ces domaines mais aussi dans mon relationnel au sein d’une équipe et avec la clientel. Grâce à ce stage j’ai pu touché à plusieurs tâches et missions, je faisais des visites de site, des plans d’aménagement, d’éxécution, des détails. J’ai pu abordé toutes ces missions sur les différentes phases de projet APS, APD, DCE ...
19
à une visite du site pour savoir qu’elles sont les requis et demande du client afin de faire une première esquisse de projet. J’ai pu alors être en contact direct avec le client pour comprendre au mieux ses ambitions de projet.
Après avoir visité le site avec Ralph et pris les mesures nécessaires, j’ai dû réaliser sur ArchiCad l’existant pour déterminer selon les directives du client et de Marcelo ce qu’on garde et ce qu’on détruit de cette belle maison atypique située dans le 11e pour la transformer en bureaux pour l’entreprise du client.
PROJET CONFIÉ
Ledrux Rollin
Mon intervention sur ce projet fut la plus brève, elle consistait à une visite du site pour savoir qu’elles sont les requis et demande du client afin de faire une première esquisse de projet. J’ai pu alors être en contact direct avec le client pour comprendre au mieux ses ambitions de projet.
Après avoir visité le site avec Ralph et pris les mesures nécessaires, j’ai dû réaliser sur ArchiCad l’existant pour déterminer selon les directives du client et de Marcelo ce qu’on garde et ce qu’on détruit de cette belle maison atypique située dans le 11e pour la transformer en bureaux pour l’entreprise du client.
20
22
Hôtel Rosmarino
Phase DCE, réalisation de coupe, et de repérage de mobilier.
Création de book mobilier.
21
Maison à St Paul de Vence
Phase Permis, réalisation de tout les éléments du permis de construire conformémen au PLU de la région.
SP b he V r on 0 0 00 100 N C O D E P R O J E T A 6 9 3 FORMAT A3 AVERTISSEMENT: CES DOCUMENTS DE PRINCIPE NE S ONT PAS DES PLANS D' EXECUTION,TOUTES LES COTES S ONT A VERIFIER S UR PLACE PAR L ENTREPRIS E QUI S OUMETTRA S ES PLANS A NAÇO POUR APPROBATION AVANT LA MIS E EN OEUVRE ECHELLE : 1 100 Façade S UD/OUES T PCMI5-01 MA TR SE D'OUVRAGE : PROJET : Maison à Sa nt-Paul-de-Vence ADRESSE : 88, CHE DE LA FONTAINE DE LA SOURCE, SAINTPAUL-DE-VENCE SA NT-PAUL-DE-VENCE 06570 MA TRISE D'OEUVRE : NAÇO (Par s) A : 66 boulevard D dero / 75012 Paris T : 33(0)1 4345 0666 / F : 33(0)1 43072777 Phase : rev n° : Des gnation : N° : 00 DATE 09-01-2023 NOM ENTREPRISE A Adresse - 7500 PAR S T : 33(0)1 00 00 00 00 LOGO ENTREPR SE N +70,60 -2 SS R-2 1 1 +74,00 0 RDC +77,20 1 R+1 +80,40 2 R+2 0,35 5,41 0,35 7,57 0,35 8,97 0,35 6,59 0,33 7,43 2 1 0 1 6 2 2 , 5 0 0 , 3 5 2 , 1 0 2 , 2 7 37,73 5 , 1 6 +7 +73,20 +75,63 +76,10 +78,37 77,61 Condu t cheminée Endu t d to façade
les rondes "cana " cou eur terre cu te Menuiserie en bois
les rondes "canal" cou eur terre cui e Br se-sole l bo s Conduit chem née Enduit d to façade
Enduit REF OG 2005 P
Tu
Tu
PCMI6-02
CONCOURS Made in Design
Janvier 2024

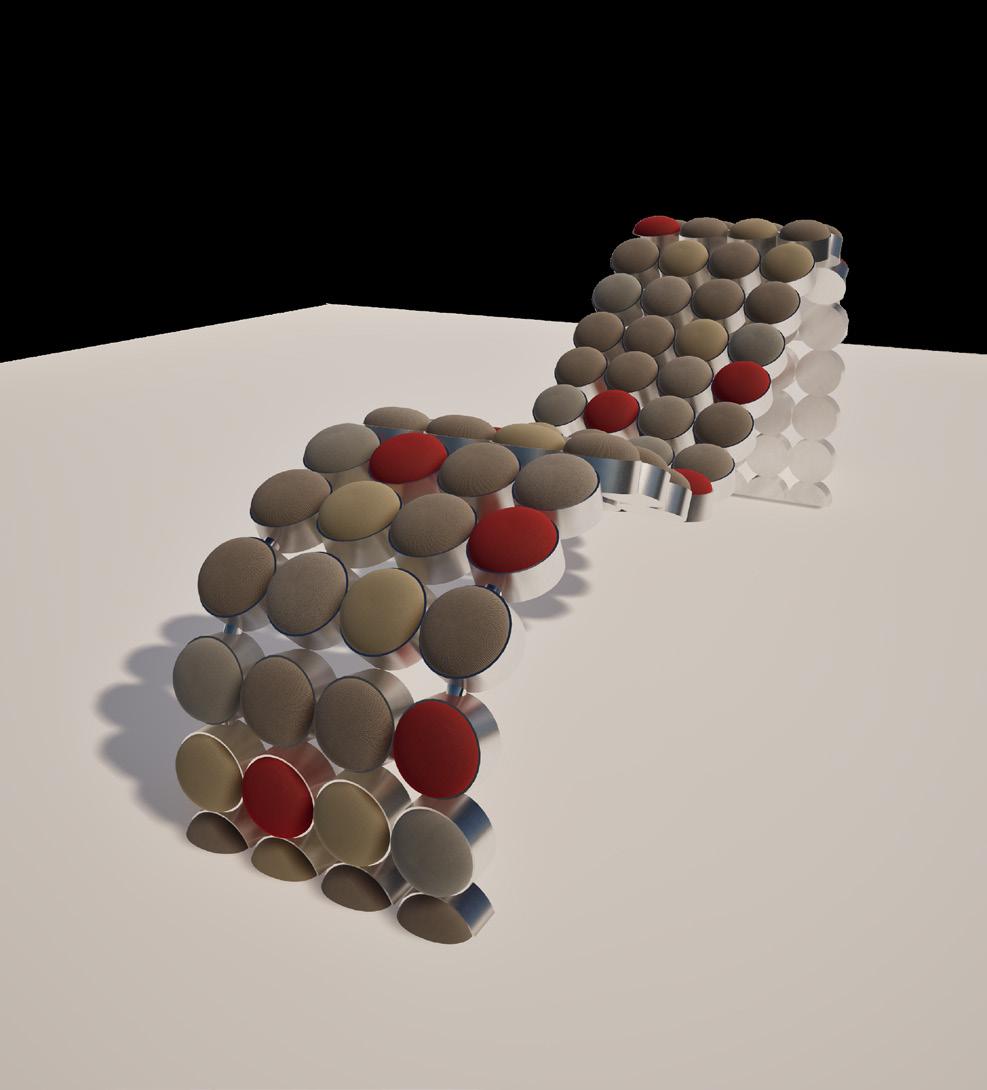

La chaise longue se caractérise par un élément clé :
le module. Répété sur toute sa longueur, ce module de 15 cm de diamètre transcende son rôle de simple composant structurel pour devenir une véritable expression artistique. Il symbolise un engagement envers l’innovation et la qualité du design.
Chaque module, conçu avec soin, joue un rôle essentiel en offrant un soutien ergonomique et en enrichissant l’esthétique de la chaise. La répétition des modules engendre une symétrie agréable à l’œil, dotant la chaise longue d’une élégance contemporaine et d’un charme durable.
Plus qu’une simple décision esthétique, cette répétitivité illustre une fonctionnalité réfléchie, facilitant l’adaptation de la chaise à divers environnements et styles de vie. L’alliance de l’art et de la fonctionnalité dans chaque module rend cette chaise longue idéale pour ceux qui valorisent le confort, le style, et la polyvalence.
C H A I S E L O N G U E O L H A R I A D M O U M T A Z

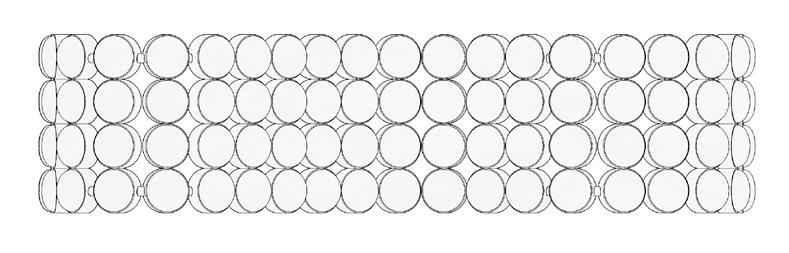

MODULE R I A D M O U M T A Z La pièce maîtresse de la chaise longue réside dans son module unique, conçu pour être la clé de son esthétique et de sa fonctionnalité. Chaque module forme un ensemble harmonieux, conférant à la chaise longue une allure à la fois moderne et intemporelle que vous allez découvrir par la suite. 15 cm STRUCTURE R I A D M O U M T A Z 60 cm 90 cm 60 cm 220 cm CHAISE LONGUE OLHA R I A D M O U M T A Z

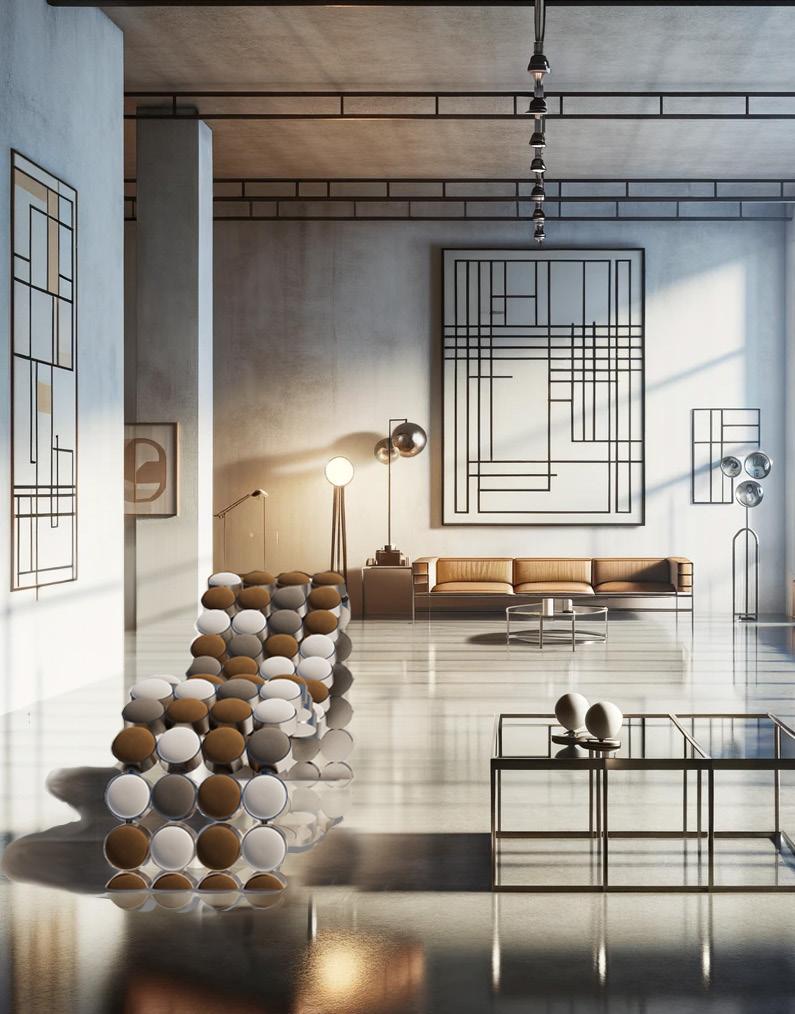

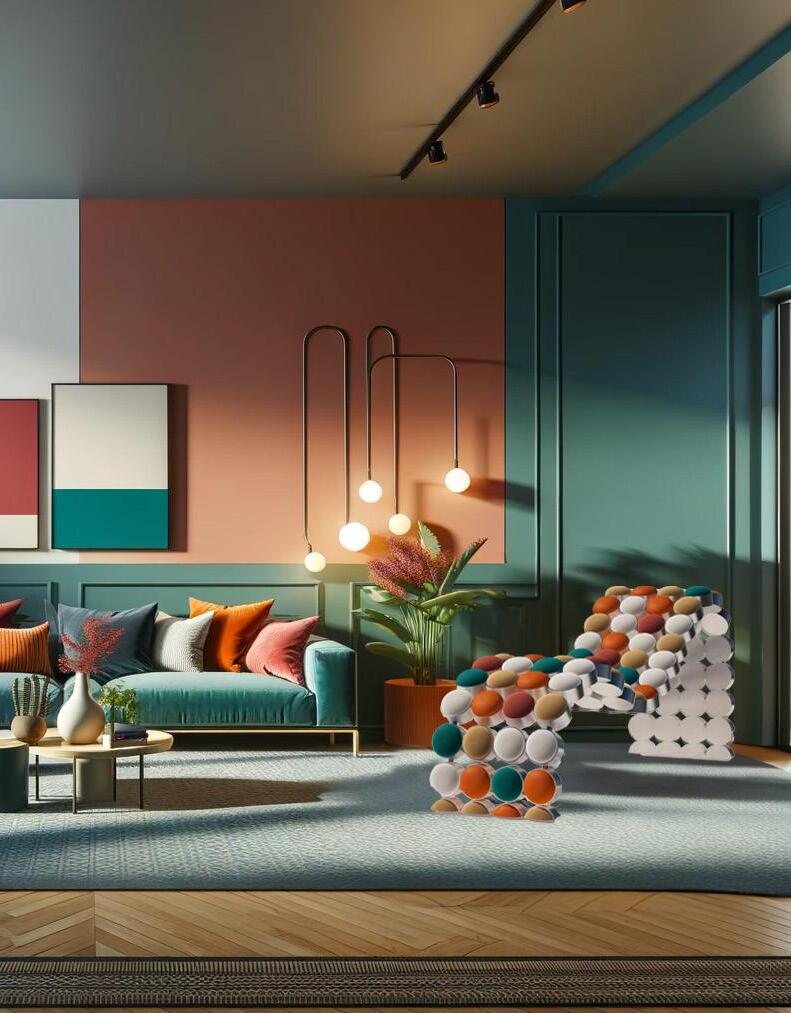

I N S I T U R I A D M O U M T A Z R I A D M O U M T A Z I N S I T U R I A D M O U M T A Z I N S I T U
