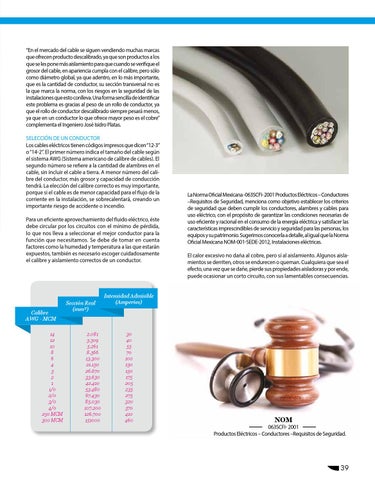

“En el mercado del cable se siguen vendiendo muchas marcas que ofrecen producto descalibrado, ya que son productos a los que se les pone más aislamiento para que cuando se verifique el grosor del cable, en apariencia cumpla con el calibre, pero sólo como diámetro global, ya que adentro, en lo más importante, que es la cantidad de conductor, su sección transversal no es la que marca la norma, con los riesgos en la seguridad de las instalaciones que esto conlleva. Una forma sencilla de identificar este problema es gracias al peso de un rollo de conductor, ya que el rollo de conductor descalibrado siempre pesará menos, ya que en un conductor lo que ofrece mayor peso es el cobre” complementa el Ingeniero José Isidro Platas. SELECCIÓN DE UN CONDUCTOR Los cables eléctricos tienen códigos impresos que dicen “12-3” o “14-2”. El primer número indica el tamaño del cable según el sistema AWG (Sistema americano de calibre de cables). El segundo número se refiere a la cantidad de alambres en el cable, sin incluir el cable a tierra. A menor número del calibre del conductor, más grosor y capacidad de conducción tendrá. La elección del calibre correcto es muy importante, porque si el cable es de menor capacidad para el flujo de la corriente en la instalación, se sobrecalentará, creando un importante riesgo de accidente o incendio. Para un eficiente aprovechamiento del fluido eléctrico, éste debe circular por los circuitos con el mínimo de pérdida, lo que nos lleva a seleccionar el mejor conductor para la función que necesitamos. Se debe de tomar en cuenta factores como la humedad y temperatura a las que estarán expuestos, también es necesario escoger cuidadosamente el calibre y aislamiento correctos de un conductor.
Calibre AWG - MCM 14 12 10 8 6 4 3 2 1 1/0 2/0 3/0 4/0 250 MCM 300 MCM
Sección Real (mm²)
2.081 3.309 5.261 8.366 13.300 21.150 26.670 33.630 42.410 53.480 67.430 85.030 107.200 126.700 151000
La Norma Oficial Mexicana -063SCFI- 2001 Productos Eléctricos – Conductores –Requisitos de Seguridad, menciona como objetivo establecer los criterios de seguridad que deben cumplir los conductores, alambres y cables para uso eléctrico, con el propósito de garantizar las condiciones necesarias de uso eficiente y racional en el consumo de la energía eléctrica y satisfacer las características imprescindibles de servicio y seguridad para las personas, los equipos y su patrimonio. Sugerimos conocerla a detalle, al igual que la Norma Oficial Mexicana NOM-001-SEDE-2012, Instalaciones eléctricas. El calor excesivo no daña al cobre, pero sí al aislamiento. Algunos aislamientos se derriten, otros se endurecen o queman. Cualquiera que sea el efecto, una vez que se dañe, pierde sus propiedades aisladoras y por ende, puede ocasionar un corto circuito, con sus lamentables consecuencias.
Intensidad Admisible (Amperios)
30 40 55 70 100 130 150 175 205 235 275 320 370 410 460
NOM
063SCFI- 2001 Productos Eléctricos – Conductores –Requisitos de Seguridad.
39
