3 Je remercie Joakín, ingenie ro de edificación y mi jefe de prácticas, quien me ha tenido a su lado durante estas tres se manas explicándome todo lo que veíamos y permitiéndome ser testigo de cada una de las interacciones que tienen lugar en la obra
4 SOMMAIRECONTEXTO La agenciaElsitio Papel de los intervinientes Presentación de las casas SEGUIMIENTO DE OBRA CASA BARTOLO CASACASACORREASROMERAOtrastareas CONCLUSIONES Reflexiones Balance AgradecimientoscríticoFuentes ANEXOS 4644434241352822149865
5
6 CONTEXO La agencia, sitio, actores, las casas
7
La agencia CASAS MUNDEJO
En el año 2000 se funda la empresa Bujercal S.L., una empresa de construcción y de suministro de materiales industriales. Conforme la empresa va creciendo, su fundador, Joaquín García Mundejo, empieza a investigar sobre cómo aplicar sus conocimientos sobre el clima de esta zona de España y su experiencia en la construcción de naves industriales para transladarlo al diseño de viviendas unifamiliares. Así es como nace Casas Mundejo, bajo el emprendimiento de un hombre que vio la oportunidad de construir casas con la mayor eficiencia constructiva posible. En un esquema simplificado he querido mostrar como veo la empresa tras tres intensas semanas trabajando con ellos. La agencia se compone por un conjunto de personas que trabajan con cercanía y familiaridad entre todas ellas, desde la administración en la oficina hasta el trabajo a pie de obra. Este ambiente también le permite al futuro propietario de la casa encontrarse en un entorno amable e introducirse en el emocionante trabajo que es levantar una casa. De esta manera administración, diseño, construcción y suministro de materiales se organizan conjuntamente.
8
El lugar donde trabaja esta agencia es más concretamente la parte suroccidental de la Región, en la ciudad de Lorca y sus alrededores. Lorca es también conocida como ‘‘La Ciudad del Sol’’, nada más lejos de la realidad, por el predominio de los días soleados durante todo el año.
La descripción del clima del lugar es importante para comprender el sistema de construcción de las casas y la respuesta que dan a una necesidad en la innovación de la arquitectura para responder a la crisis climática que estamos sufriendo.
Lorca
El sitio La Región de Murcia
La Región de Murcia es una comunidad autónoma uniprovincial de España, situada en el sureste de la península ibérica, que limita con Andalucía (Granada y Almería), con Castilla-La Mancha (Albacete), con la Comunidad Valenciana (Alicante) y con el mar Mediterráneo al sur y al este.
El 11 de mayo de 2011 hubo un terremoto que fue de los más graves a efectos personales en España en los últimos años, dejando una serie de daños tanto infraes tructurales como en la memoria de sus habitantes.
Plano de situación de las fallas en la Región de Murcia Lorca
La situación geológica
Grados de peligrosidad sísmica en España según la norma NCSE-02
9
El término municipal de Lorca se encuentra entre dos fallas que hace que tenga un alto grado de peligrosidad sísmica. Según la norma sismorresistente NCSE-02, Lorca es un punto de riesgo, lo cual se tiene que tener en cuenta a la hora de construir.
La comanda Todo surge a través de una llamada telefónica a la empresa, Joaquín, su fundador, entabla las primeras conversaciones con el futuro cliente.
La arquitecta responsable, Inma, se encarga del diseño. El proyecto comienza con el intercambio de ideas entre ella y el cliente. Le explica sus necesidades y aspira ciones y ella lo traduce en dibujos. También intuye un tipo de estructura.
10
Actores de la empresa y las personas que hay detrás
Oficina de arquitectura
Desde la oficina se encargan del papeleo y la gestión, como la realización de los pagos, asegurar que los materiales lleguen a tiempo o la contratación de los oficios. Algunos de los trabajadores de la empresa posando frente al edificio de sus oficinas
Los jefes de obra Estos juegan un importante papel en el desarrollo de la obra, entre ellos se encuen tra Joakín, ingeniero de edificación y mi maestro de prácticas. Su trabajo consiste en supervisar el buen desarrollo de las distintas fases de la obra, pero también interactuar con los intervinientes, desarrollar los planos técnicos y ges tionar cualquier imprevisto que pueda afectar al transcurso de la obra. Albañiles
Un conjunto de obreros de la empresa se encargan de llevar a cabo los distintos trabajos de construccion en las fases anteriores a los oficios y los acabados. La administración
La agencia Casas Mundejo se dedica principalmente a la construcción de viviendas unifamiliares.
En mi opinion, lo interesante de este sistema, a parte de por su carácter innovador, es que se adapta al lugar donde las casas se construyen. Aprovecha los recursos que nos brinda el clima, como la radiación solar, y consigue dar solución al problema que surge en las viviendas, el sobrecalentamiento de los interiores hace necesario el uso de los aires acondicionados.
Su trabajo se distingue por el desarrollo de un sistema constructivo propio basado en la creación de cámaras de aire continuas en la envolvente térmica acondicionadas de manera predictiva y sostenible, manteniendo el interior a una temperatura constante y uniforme. Con este sistema y la disposición de paneles solares en la cubierta que suministran la energía necesaria al motor de refrigeración de aire, obtenemos casas térmicamente autosuficientes.
Las casas Innovar desde la experiencia
11
El sistema bautizado como coolchamber consiste en aislar lo máximo la vivienda del exterior y que su interior se mantenga a temperatura constante, regulada por la refrigeración de la cámara de aire que la envuelve. Système de ventilation à double flux avec récupération de chaleur
de l’enveloppe, système d’isolation thermique par l’exterieur 1. Bardage ≈ 3 cm 2. Panneau en polystyrène extrudé XPS 6 cm 3. Panneau en béton 8 cm 4. Mousse de polyuréthane 4 cm 5. Chambre d’air 8 cm 6. Placoplâtre (Pladur) 0,8 cm 321 4 5 6 2 3 4 5
Esto también se debe gracias al conjunto de trabajadores de la empresa. Las primeras fases de levantamiento de la casa se llevan a cabo en apenas tres semanas. Luego, cuando entran en escena las contratas externas a la agencia, es cuando se realentiza un poco el proceso. Parte del trabajo que hacen se realiza en un taller. Allí es donde producen los paneles de los cerramientos exteriores y la estructura de la casa para más tarde llevarlos a la obra y montarlos. He podido ser testigo del proceso artesanal que llevan a cabo, que me recuerda casi como realizar una maqueta a escala 1:1 Coupe
12
Por otro lado, la popularidad de esta agencia también se debe a la rapidez de su construcción, al tener un sistema constructivo propio de prefabricación e industrializado los tiempos de ejecución en la obra disminuyen muchísimo. La construcción de una casa mediana es de alrededor seis meses.
13 Sistema de producción de los paneles del cerramiento exterior 1º Despiece de las placas de XPS 2º Colocación de las placas y las armaduras para el hormigón en una mesa vibradora 3º Vertido del hormigón para crear esta segunda capa unida al xps 4º Vibrado del hormigón y posterior cubrición para su secado 5º Retirado de la mesa con un camión y almacenado para su posterior colocación en obra 1A 2A 3A 5A4A 6A 7A 8A 9A 10A 1B 2B 3B 4B 5B 6B7B 8B 9B 10B 8Bde 8Biz 1,800 2,400 18,000 2,400 2,400 1,800 0,440 4,430 4,520 4,360 4,360 4,360 2,760 4,360 4,520 4,460 5,810 5,840 AUTODESKDEESTUDIANTESPARAVERSIÓNUNACONCREADO CREADOCONUNAVERSIÓNPARAESTUDIANTESDEAUTODESK AUTODESKDEESTUDIANTESPARAVERSIÓNUNACONCREADO CREADO CON UNA VERSIÓN PARA ESTUDIANTES DE AUTODESK
14 SUIVI DE CHANTIER Las casas en detalle
Hemos estado visitando alrededor de diez obras, en distintas etapas de su construcción. Para la realización de este informe he elegido tres casas a través de las cuales considero que he llegado a comprender el proceso de construcción de las viviendas que lleva acabo la agencia. Describiré algunas de las cosas que me han enseñado las reuniones de las que he sido testigo en cada una de ellas durante estas tres intensas semanas de prácticas.
CASA BARTOLO ver nacer una casa CASA CORREAS la complejidad llevada a la obra CASA ROMERA el final de la obra y la intuición de una futura cotidianidad llevada
Mi experiencia de prácticas con Casas Mundejo se ha basado en acompañar a Joakín, maestro de obra, en el seguimiento de las obras y en su día a día en la empresa, aportando mi ayuda en la medida en la que podía, pero sobre todo aprendiendo mucho de sus lecciones a pie de obra.
15
16 Casa Bartolo Esta es una casa de planta rectangular situada en el corazón de la huerta murcia Sena.sitúa en el lugar donde antes había una antigua casa de campo que fue de Lamolida.casa para Bartolo consta de tres habitaciones, dos simples y una más grande, un gran salon que mira hacia la huerta y dos baños. 3.1000 4.0000 3.1000 2.20008.1200 4.13001.50002.84001.6500 4.0400 4.4300 4.0800 5.8100 8.1200 6.8700 0.8000 0.8000 0.8000 0.8000 0.8000 0.90002.7000 0.7000 0.7000 0.8000 0.8000 0.7000 1.60001.60001.2000 2.0000 2.2000 1.2000 1.2000 2.2000 1.2000 1.6000 1.3000 2.0000 0.84001.50000.7000 2.3200 1.6000 15.0700 8.7200 4.5200 2.81001.8000 DISTRIBUIDOR5.25M2 4.23TOILETTEM2 9.00TOILETTEM212.26CHAMBREM212.30CHAMBREM2 16.60CHAMBREM2 55.39SALÓN/CUISINEM2 AUTODESKDEESTUDIANTESPARAVERSIÓNUNACONCREADO CREADOCONUNAVERSIÓNPARAESTUDIANTESDEAUTODESK AUTODESKDEESTUDIANTESPARAVERSIÓNUNACONCREADO CREADO CON UNA VERSIÓN PARA ESTUDIANTES DE AUTODESK Planos de distribución
17 Primera 11/07/22semana-15/07/22 Mi primera toma de contacto con las obras fue esta casa, momento idóneo ya que pude ver como se inició, por los cimientos. Al llegar vimos las excavaciones de las zapatas, pude reconocer las vigas de atado y las vigas centradoras por sus arma duras, y cómo vertían el hormigón de la cimentación. Las zapatas tienen atadas a sus armaduras las placas de anclaje donde se soldarán más tarde los pilares de acero de la estructura de la casa. Por la cimentación ya se podía intuir una estructura de perfiles metálicos compuesta por cuatro pórticos. Ver nacer una obra 4,460 4,600 5,610 4,160 4,160 8,310 4,460 4,320 5,890 PIQUE pica 2,800 P 1 P 2 P 3 P 4 P 6P 5 P 7 P 8 P 9 P 10 AUTODESKDEESTUDIANTESPARAVERSIÓNUNACONCREADO CREADOCONUNAVERSIÓNPARAESTUDIANTESDEAUTODESK AUTODESKDEESTUDIANTESPARAVERSIÓNUNACONCREADO CREADO CON UNA VERSIÓN PARA ESTUDIANTES DE AUTODESK Plano de cimentación

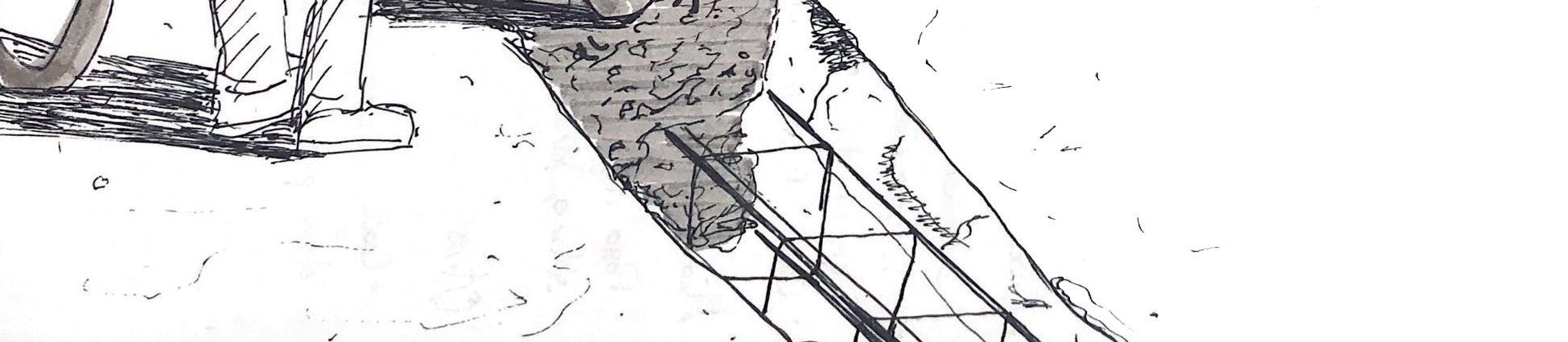

18 Coulée de béton à partir d’un caCettemion-bétonnière.opérationest réalisée par trois opérateurs, l’un contrôle le béton à la sortie du camion, un autre répartit le mélange dans le trou et un autre est chargé de le vibrer.
Zapata del pilar P8, identificada la pica de la toma de tierraVibration à l’aide d’une balle vibrante pour éliminer les vides dans le mélange
19 321410987 65 4.46024.46025.7496 410 6 321987 5 3,480 3,591 3,702 3,558 4,021 4,021 4,0734,073 3,681 4,0734,073 3,480 3,759 3,591 3,702 3,558 4,021 4,021 3,155 0,098 3,155 0,098 8,136 8,136 3,155 0,098 ESPERA PORCHE 3,155 CREADOCONUNAVERSIÓNPARAESTUDIANTESDEAUTODESK Segunda semana 18/07/22 - 22/07/22 Tras la cimentación se anclaron los pilares metálicos a cada una de las placas. Diez pilares formando cuatro pórticos, con la sección de sus perfiles correspondien te. Perfiles tipo HEB para los pilares y tipo IPE para vigas y cerchas. 321410987 65 410 6 321987 5 CREADOCONUNAVERSIÓNPARAESTUDIANTESDEAUTODESK 1 5 7 2 8 3 9 4 10 6AUTODESKDEESTUDIANTESPARAVERSIÓNUNACONCREADO CREADOCONUNAVERSIÓNPARAESTUDIANTESDEAUTODESK AUTODESKDEESTUDIANTESPARAVERSIÓNUNACONCREADO CREADO CON UNA VERSIÓN PARA ESTUDIANTES DE AUTODESK Axonometría de la estructura con el tipo de perfiles correspondientes
¿Por qué utilizáis estructura métalica? Se me ocurrió preguntarle a Joakín en el coche mientras íbamos de una obra a otra...
20
El montaje de la estructura comenzó por anclar los pilares a las placas y, luego, las vigas a estos. Los anclajes se hacen con tornillos, de manera rápida y sencilla, con el trabajo de dos operarios.
Las ventajas de este tipo de estructura son varias, pero el por qué se remonta al origen de la empresa, la arquitectura industrial.
Joaquín, el fundador, supo aprovechar todas las ventajas de este tipo de arquitectura y adecuar ese sistema a la construcción de viviendas. Enumeramos algunas de ellas: - La facilidad en el montaje, la unión pilar-viga se lleva a cabo por tres operarios en un corto periodo de tiempo - La ausencia de puentes térmicos, al construirse con perfiles poca sección, la cámara de aire envolvente puede pasar por la parte interior del pilar - Por la resistencia frente a seísmos, el acero es un material que se caracteriza por una elevada resistencia, rigidez y ductilidad
- Permiten luces mayores entre pilares, ganando mayor libertad espacial Operarios montando la estructura
La simplicidad del diseño de la casa y la rapidez con la que trabajan los obreros ha hecho que se desarrolle rápidamente, en esta tercera semana de prácticas la casa se puede ver ya con toda la estructura levantada y las fachadas casi terminadas.
Viviendacubierta.vecinaconstruyéndose de manera tradicional Capa impermeabilizante Espuma de poliuretano de alta densidad
« Los obreros de la costrucción de enfrente deben estar flipando al haber visto le vantarse esta casa » - Exclama Joakin cuando vemos desde lo alto de la cubierta una construcción cercana que empezó hace varios meses, y se encuentra casi en la misma fase que la casa sobre la que caminamos. Nos subimos allí arriba para supervisar la aplicación de la capa de espuma de po liuretano de aislamiento térmico de la
21 Tercera 25/07/22semana-29/07/22
22 Bajo nuestros pies...Sección constructiva de la cubierta escala 1/50 m2,61 m0,06 Gravier de protection 5 cm Polyuréthane haute densité et couche d'étanchéité 3 cm Panneau sandwich en tôle d'acier 5 cm m0,200,18 Chambre d'air à hauteur variable Panneau en polystyrène extrudé XPS 4 cm Chambre à air continue, toit Profilé métallique 6 x 4 cm Plaque de plâtre 1 + isolation thermique EPS 4 cm Sol en céramique 2 cm Couche de mortier de ciment 4 cm Couche de compression en béton de 5 cm Caissons en polypropylène hauteur variable Sol en béton 8 cm Panneau XPS 4 cm Panneau XPS 4 cm Fondation Chambre à air continue, plancherAUTODESKDEESTUDIANTESPARAVERSIÓNUNACONCREADO AUTODESKDEESTUDIANTESPARAVERSIÓNUNACONCREADO CREADO CON UNA VERSIÓN PARA ESTUDIANTES DE AUTODESK Joakin y yo caminando sobre la capa de poliuretano recién proyectada
Después de la proyección de la espuma de poliuretano en la cubierta, se aplica en la parte interior de las paredes. Antes de este paso llevaron a cabo una prueba para comprobar como funcionaba en esta configuración el sistema de refrigeración de la cámara de aire envolvente, el sistema coolchamber. Al ser un sistema aún en desarrollo siguen haciendo pruebas y mejorándolo en cada casa construida. La prueba de medición se lleva a cabo a través de un aparato que se coloca en los extremos de los tubos de PVC por donde se transfiere el aire, este aparato mide la velocidad, el caudal, y la temperatura de ese aire. En este sistema influirá el lugar, la configuración y la sección de los tubos, la potencia del motor... Son muchos factores distintos que siguen perfeccionando y mejorando tras cada casa construida. Joakín midiendo el aire de la refrigeración Tubos de PVC Caissons perdus pour la construction de la dalle sanitaire
23 Tercera 25/07/22semana-29/07/22
24 Casa Correas Los hermanos Correas se acercaron a la agencia Casas Mundejo para pedirles el diseño de dos casas que se construirían como una. Una gran familia viviendo en dos casas independientes, pero que dialogan entre sí. Concebidas al mismo tiempo, simétricas y adosadas la una a la otra, comparten un garaje y una gran parcela aún por diseñar.
El solar se sitúa en la urbanización de Torre del Obispo de la ciudad de Lorca, en los alrededores de la huerta de Murcia. Se trata de una urbanización en proceso de desarrollo, constituida por varios solares con una gran diversidad de casas en cuanto a tamaños y diseños. En esta misma urbanización la agencia tiene otras cuatro viviendas, lo que que facilita mucho la supervisión de las distintas obras por los jefes de obra.
25 2.50 2.70 2.70 2.702.50 5.00 3.77 4.71 1.90 2.80 1.56 2.303.203.07 8.74 3.77 4.71 2.80 1.56 2.30 8.75 4.00 7.46 3.20 1.90 3.20 7.61 5.40 7.20 5.40 7.20 12,45m213,40m2chambre 1.102.10 1.92 chambre12,45m213,40m22 2.101.10 1.92 toiture toiture 4.80 2.603.778.97 7.60 NÉtage RDC Étage 1 Coupe longitudinale Élévation nord 1.00 0.900.90 Élévation sud 2.702.50 5.008.25 Coupe transversale AUTODESKDEESTUDIANTESPARAVERSIÓNUNACONCREADO CREADOCONUNAVERSIÓNPARAESTUDIANTESDEAUTODESK AUTODESKDEESTUDIANTESPARAVERSIÓNUNACONCREADO Planos de distribución
26 Primera 11/07/22semana-15/07/22
Cuando llego con el jefe de obra, Joakín, el sótano está construido y se encuentran en la fase de colocar la ferralla del forjado de la planta baja.
La complejidad llevada a laAgujerosobraen el muro para el paso de tubos de instalaciones Al día siguiente Joakín comprueba que la ferralla esté dispuesta correctamente, y coloca los tubos de PVC para el paso de instalaciones antes de que se hormigone el forjado Operarios colocando las aramaduras entre los casetones del forjado bidireccional
27 Segunda semana 18/07/22 - 22/07/22
Para la construcción de los muros de sótano se ha llevado a cabo una gran ex cavación, la siguiente fase es rellenar esa zanja perimetral de la casa con grava Esdrenante.importante
la protección frente al agua en construcciones enterradas como en este caso, un muro de sótano. Hay muchos sistemas para asegurar una barrera impermeable, para esta obra optaron por la aplicación de un revestimiento de na turaleza bituminosa proyectado por la parte exterior del muro. Este sistema asegura la creación de una capa continua de material sin juntas ni solapes. Una vez impermeabilizado el muro, vienen camiones de volteo para vertir la grava hasta que quede uniformemente relleno. Capa impermeabilizante Vertido del material de relleno
28
Desde la oficina llega una llamada referente a la esta contrucción.
Ahí me di cuenta de que muchas veces los problemas que pueden surgir en una obra no tienen por qué estar relacionados si quiera con la contrucción. Joakín contestando llamadas a la sombra de un árbol fren te a la obra
Se trata del propietario del solar vecino que afirma que no se esta respetando la distancia de separación entre parcelas para construir. En ese momento Joakín y yo vamos a la obra a medir la distancia de la construc ción con la parcela vecina y comprobar que esté todo en orden. En este caso la distancia que se debe respetar es de tres metros entre la excavación del muro de sótano, que es donde empieza la obra, y el límite de propiedad. Los medimos tiran do un hilo para asegurarnos de que tenga la suficiente exactitud, y, como esperá bamos, la medida que obtenemos respeta la norma.
Excavación del pozo ciegoPendiente de la rampa 20%
En las siguientes visitas de obra se llevó a cabo el hormigonado del forjado de la planta baja y el relleno de la zanja perimetral de la casa. A continuación se realizó la excavación de el pozo ciego. El pozo sirve para eva cuar las aguas de lluvia de la rampa y el sótano, estas aguas se cuelan por una rejilla situada al final de la rampa e irán a parar al pozo.
29 Tercera 25/07/22semana-29/07/22
La fase de esta obra en la que nos encontramos es la de los oficios externos. La casa está contruida, ahora falta introducir instalaciones, fontanería y los acabados. En esta fase intervienen distintos expertos en cada uno de los oficios, y aunque se pueda ver la construcción tomando su forma definitiva, aún quedan muchos tra bajadores por intervenir y todo esto tiene que ser gestionado por el jefe de obra. Nos encontramos pues en un momento de la obra bastante delicado que requiere de mucha organización.
30 Casa Romera
Los promotores de esta casa son un matrimonio que se dedica a la educación, con cuatro hijos ya adultos. Su deseo es tener un espacio donde poder estar y compar tir todos juntos, alejado de la ciudad. Se sitúa también en un solar parecido a los anteriores, rodeado de huerta y con espacio exterior suficiente para tener libertad de uso.
31 4.80 8.40 40,30m2salon 4.15 cellier+buanderie6,15m2 3.30 2.55 10,45m22.08 3,50m2 Chambre 4 11,00m2 Chambre11,00m23 3,50m2 Chambre 2 11,00m2 Chambre11,00m21 Chambregrand15,90m2 3.60 1,75m2toilette1.301.35 1.00 10.47 3.00porcheToilette5,05m21 1.404.42 0,950 Lave-linge 1,5601,460 0,400 0,620 2,710 0,100 2,090 0,620 1,3001,370 4,410 0,400 0,3250,150 0,9400,1002,2000,1003,2000,1002,2000,1001,5501,000 électriqueélectrique P 9 P 11 P 10 P 12 P 13 P 14 P 15 P 16 P 8 BALCONERA 2H 3.50X2.20 NRDCAUTODESKDEESTUDIANTESPARAVERSIÓNUNACONCREADO AUTODESKDEESTUDIANTESPARAVERSIÓNUNACONCREADO CREADO CON UNA VERSIÓN PARA ESTUDIANTES DE AUTODESK Planos de distribución Vue sud
lado, me han parado una obra porque la caja de telecomunicaciones era 10 cm más estrecha de lo que dice la regla! - Decía el electricista hablando sobre el lugar donde colocar las cajas de instalaciones La casa de los Romera se encuentraen una fase de construcción considerablemente avanzada. Es el momento en el que los jefes de obra tienen que lidiar con las empresas externas a la agencia, organizar los trabajos de cada uno para que todo salga correcto, como una coreografía.
La manera de hablar del electricista me transmite mucha sabiduría, se nota su experiencia y un gran conocimiento en el campo.
La construcción es una sucesión de complejos pasos que requiere de expertos en cada fase para que se complete correctamente.
La obra tomando su forma Sorties de la ligne de raccordement
32
Primera ¡En11/07/22semana-15/07/22Águilas,aquíal
En la primera mañana de reunión con el electricista en la obra la cuestión era donde colocar la antena de telecomunicaciones para que captara todas las señales. Llegaron a la obra los clientes, el matrimonio Romera, para participar en el debate. Para captar la mayor cantidad de ondas la colocación de la antena debe estar lo más alta posible y con el receptor mirando hacia la ciudad más próxima, Lorca. Esto es importante en una construcción en medio del campo porque a veces puede haber problemas para captar la señal.
En el siguiente plano se pueden ver la disposición de las instalaciones en la casa, la linea de acometida sale por el lado oeste. También aparece el lugar de la carpintería y la estructura. En este momento se piden las carpinterías para que lleguen a tiempo para ser colocadas después de la disposición del pladur en el interior En esta casa muchas de las carpinterías son fenêtres de balcon (balconeras), es decir, la abertura llega hasta el suelo.
0,950 Lave-vaisselle Sèche-lingeLave-linge Lavabo 1,5601,460 0,400 robinetdouche 1,400 0,620 2,320 1,330 2,710 0,100 2,090 0,620 1,3001,370 4,410 0,400 3,270 0,080 1,650 0,3250,150 1,650 1,560 0,800 2,880 0,080 3,270 1,650 0,080 1,000 0,080 0,9400,1002,2000,1003,2000,1002,2000,1001,550 0,300 1,000 0,800 2,8702,7202,7202,7103,760 0,0800,0800,0800,100 0,300 1,000 0,6100,6100,610 1,200 0,450 0,109 0,109 électriqueTableauTableauélectrique P 1 P 5 P 6P 7 P 9 P 11 P 10 P 12 P 13 P 14 P 15 P 16 P 8 PORT 0.90X2.20PVC 0.94X2.12BLINDÉEPORTE BALCONERA 1H 1.00X2.20 BALCONERA 1H 1.00X2.20 BALCONERA 1H 1.00X2.20 BALCONERA 2H 1.80X2.20 FENÊTRE0.70X1.201HBALCONERA 2H 1.50X2.20 BALCONERA 2H 3.50X2.20 BALCONERA 2H 3.50X2.20 P 2 P 3 P 4 NRDC
33
34 Segunda semana 18/07/22 - 22/07/22
También observé que hay dos tipos de placas, Joakín me explicó que las de color verde son están compuestas por un yeso tratado con aditivos hidrofugantes, que ralentizan la capacidad de absorción de las mismas.
La colcación del pladur en esta casa se llevó a cabo en un día y medio por un solo operario. Se trata de placas de yeso laminadas, las cuales van colocadas entre 2 capas de cartón. De elevada resistencia a la compresión, gracias al yeso, y con propiedades de flexibilidad, debido a la incorporación del cartón.
Profilés PlacoplâtremétalliqueshydrofugePlacoplâtre
Ahora es el momento de colocar las placas, anclándolas a los perfiles con un tala Endro.el momento en que estén colocadas las placas, se aplica una capa a todas las juntas y a los tornillos con la pasta destinada a ello, sirviéndose de una espátula.
Finalmente solo quedará aplicar una capa de pintura
En el momento de la foto se estan instalando las placas del techo, se puede ver también como se hacen losa gujeros para el paso de los tubos de las instalaciones.
Proceso de instalación de las placas de pladur: Primero deben estar colocados los montantes, perfiles angulares de chapa galva nizada, en todo el perímetro y techo, con separaciones de 40 cm de distancia.
Una vez colocado el pladur en todo el interior la siguiente fase es aplicar la capa de mortero de nivelación en el suelo. Es importante medir bien la cantidad de mor tero que se va a vertir porque sobre este se colocará el suelo de la casa, y sobre el mismo se apoyarán los premarcos de las ventanas. Por esto último es muy im portante que esté al nivel adecuado para que los encuentros entre el suelo y la carpintería sean perfectos.
Joakín me comentaba que especialmente en esta casa, al ser el acabado del suelo de tarima flotante, el mortero debe estar en la medida justa porque este tipo de suelo sería difícil de ajustar en el caso en el que no llegara perfectamente a la carpintería. Para medir esto Joakín trajo a la casa un nivel láser autonivelante. Hay varios tipos de niveles, en este caso el aparato se coloca sobre un trípode en una superficie plana y uniforme. Este proyecta un rayo desde una cabeza rotatoria con un espejo. Que sea autonivelante significa que tiene una función automática de nivelación, facilitando la nivelación e indicando cuando está bien nivelado.
Luego, Joakín carga un bastón que está equipado con un sensor movible que pue de detectar el rayo láser y dar una señal cuando el sensor esta en línea con el haz. Coloca el bastón sobre cada uno de los premarcos y si el sensor detecta la línea significa que se encuentra al nivel correcto.
35 Tercera 25/07/22semana-29/07/22
Nivel láser autonivelante Sensor movible
DosJoakínoperarios colocando una puerta acorazada
En esta ocasión, al haber muchas ventanas balconeras, algunas de ellas no se encontraban al mismo nivel. En ese caso, las ventanas que estén más bajas del nivel que Joakín va a dictaminar para el mortero de nivelación, tendrán que ajustarse con un calzo antes de colocar la carpintería de aluminio.
36
La obra es inexacta siempre hay que ir ajustando cosas En los planos todo puede parecer exacto y encajar a la perfección, pero en el momento en el que pasamos a la realidad, los materiales adquieren su grosor, son muchos los factores que pueden alterar cualquier elemento. Notas en el pladur Para comunicar esos ajustes a los operarios que instalan la carpintería, Joakín utiliza la superficie de cartón del pladur para hacer esquemas e indicar cómo deben calzar la ventana. Mensajes en el tiempo y detalles del proceso de la obra que quedarán tapados por la capa de pintura posterior.
Durante mis jornadas con Joakín visitábamos otras obras distintas a las tres anteriores, y hasta casas ya terminadas para que viera el resultado final. Nuestros viajes en coche entre las huertas del campo de Murcia se basaban en ir de una obra a otra a supervisar algún trabajo, realizar mediciones, o ir a buscar materiales a algún almacén. Pero también hemos compartido almuerzos juntos y con los obreros, empapandome de este ambiente de la construcción. Primera 11/07/22semana-15/07/22

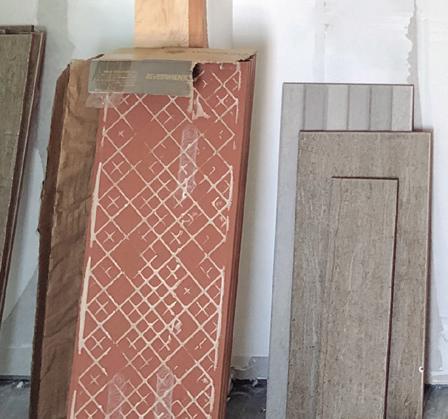

Los acabados Esta primera semana visitamos varias viviendas casi terminadas listas para los acabados finales. Después de la instalación del pladur, las carpinterías, la tabiquería interior y el suelo, es el momento de instalar los alicatados. En esta casa había dos operario encargándose del alicatado de dos baños. Joakín les preparó un esquema a dos colores para que supieran qué dos tipos de azulejos habia que instalar en cada paramento de los baños.
37
Cortador cerámico manual CementoEspatula cola
Otras tareas llevadas a cabo
Una vez pegados los azulejos se colocan unas crucetas en las separaciones entre ellos que permitan que el tamaño de la junta de dilatación sea siempre el mismo.
CapaBaldosaCrucetascerámicadecemento cola Planos imaginarios donde irán los paramentos de pladur Línea recién tirada Tiralineas
38
En cuanto a la tabiquería, la agencia utiliza también el pladur. Los tabiques de pla dur tienen una medida de 8 mm para puertas abatibles y de 10 mm para puertas Paracorrederas.suinstalación
anteriormente el jefe de obra tiene que trazar en el suelo las líneas que seguiran estos tabiques utilizando un tiralineas. Esto es una manera muy sencilla de trazar lineas en el suelo. La cuerda se ubica de forma tensa entre dos puntos sobre la superficie a marcar. Luego se puntea la cuerda, es decir se tira de ella levemente y luego se la suelta, provocando que la cuerda golpee la superficie, lo que transfiere algo del polvo de la cuerda a la superficie.
Tras esperar el tiempo de secado correspoendiente, los operarios quitan las cruce tas para aplicas la pasta de rejuntado con la llana alisadora repartiendo bien el material con movimientos amplios hasta rellenar bien todas las juntas.
Normalmente los materiales se encargan y desde el almacén los trasladan a la obra, sin embargo, en ocasiones falta una pequeña cantidad de algún material y el jefe de obra va a buscarlo. Así estuvimos visitando numerosas naves industriales muy diferentes, estructuras de cerchas metálicas gigantes algunas mas corrientes que otras, para el almacena miento y la distribución de materiales. La de la foto es una empresa de distribución de paneles de sandwich.
39 Segunda semana 18/07/22 - 22/07/22
Entre otras, una de las tareas que se llevan a cabo entre reunión y reunión de obra es ir a almacenes industriales en busca de materiales para la obra.
En esta última semana me llevaron a ver el taller donde hacen los trabajos de prefabricación de lasVertidocasas.del hormigón sobre los paneles de XPS y vibrado
Un día para el fraguado del hormigón Retirado de los paneles y almacenaje previo a llevarlos a la obras
40 Tercera 25/07/22semana-29/07/22
Después de esto Joakín y yo volvemos a la oficina para trabajar en otras tareas como delinear planos. Los obreros bromean con que nos vamos ‘‘al fresco’’, para referirse a la oficina con aire acondicionado. Los únicos que escapan del calor de Lorca durante la jornada labroal son los administrativos o los que volvemos a la oficina después de un rato en la obra.
41 CONCLUSIONES Retour sur l’experience et apprentissages
‘’Planificar viviendas debería ser parecido al planteamiento urbanístico de los pla nes generales, otorgar a la vivienda el derecho de ser planificada en el tiempo, como una ciudad.’’
En Casas Mundejo lo hacen desde el conocimiento del lugar, del clima y de las personas involucradas en el levantamiento de esa obra. Esa es una de las cualida des que he encontrado después de que me abrieran las puertas de su oficina para poder observar durante tres semanas la intensidad de su trabajo. Es por ello que en todo el texto me refiero conscientemente a las obras como casas, y no viviendas.
Reflexiones
La palabra casas guarda tras ella ya una familiaridad que en esta agencia consi guen desde el primer momento.
La vivienda que uno aspira tener para sí Casa en su última fase de construcción
La construcción de una vivienda cobra sentido en el momento en el que se habita y los propietarios toman las riendas, la decoran y la viven. Antes de eso, la labor de una agencia de arquitectura es diseñar y construir una envolvente para que esos sueños, presentes y futuros, se puedan llevar a cabo con las mejores condiciones.
42
Al construir viviendas unifamiliares la estrecha relación con el cliente permite cono cer todas estas aspiraciones que una persona tiene al construir su casa.
En el principio de estas tres semanas lo que más me impactó fue ver cómo las personas presentes en la obra y yo, aunque tuviéramos trayectorias comple tamente diferentes, compartíamos un mismo len guaje, el de la arquitectura y la construcción. El hecho de que fuese mi primera experiencia prác tica en el mundo de la arquitectura me ha impac tado en el sentido en el que he podido ver cómo todas esas cosas que he estudiado y dibujado du rante cuatro años en la universidad son tangibles, y ver los procesos de construcción llevándose a Tambiéncabo.
43 Balance crítico
he comprendido cuales son los roles de los distintos actores que participan en una obra, y como el jefe de obra hace el papel de ‘‘jefe de orquesta’’ para coordinar a todos los intervinientes que actuan en la construcción. Estar acompañan do a Joakín en distintas obras también me ha per mitido ver esa interacción cuando se trata de con textos distintos. La parte humana, saber comunicar e interaccionar con los demás juega también un papel muy importante a la hora de que se desarro lle la obra adecuadamente. Creo que este tipo de enseñanzas son tan importan tes o más que cualquier clase teórica dada dentro de un aula, así que valoro mucho que la Ensa me haya brindado la oportunidad de hacer estas prác ticas en mi Erasmus. Espero después de esto estar un poco más cerca de la arquitecta que quiero llegar a ser.
Esta experiencia de prácticas en el cuadro de mis estudios de arquitectura me ha aportado muchos conocimientos sobretodo al haber estado enfoca da en las visitas de obra.
44 ... a Casas Mundejo Por la simpatía, por darme tantas facilida des para realizar estas prácticas con ellos, y preocuparse por mi aprendizaje en todo momento ... a Joaquín García Marín (Joakín) Por ser un maestro incansable respondien do a todos mis ‘‘Por qués’’ Me siento muy afortunada por haber po dido pasar tres semanas aprendiendo de un profesional tan cualificado y entrega do a su trabajo como él ... a la TambiénENSAme gustaría agradecer a la Es cuela de arquitectura superior de Nantes, por haberme dejado realizar estas prácti cas en mi país y todas las facilidades que me han dado para ello. También por dar me una enseñanza tan enriquecedora durante este año de Erasmus que he pa sado Graciasallí. a ...
