ARCHITECTURE DE L’HORREUR
ÉCOLE SECONDAIRE RUE MACKAY
TUTEUR: THOMAS BALABAN AUTOMNE 2016
HÉTÉROTOPIE
RÉHABILITATION D’UNE COUR DE TRIAGE
TUTEUR: ANNIE LEBEL HIVER 2017
CENTRE AQUATIQUE
CENTRE AQUATIQUE DE VERDUN
UNIVERSITÉ DE MONTRÉAL, AUTOMNE 2018

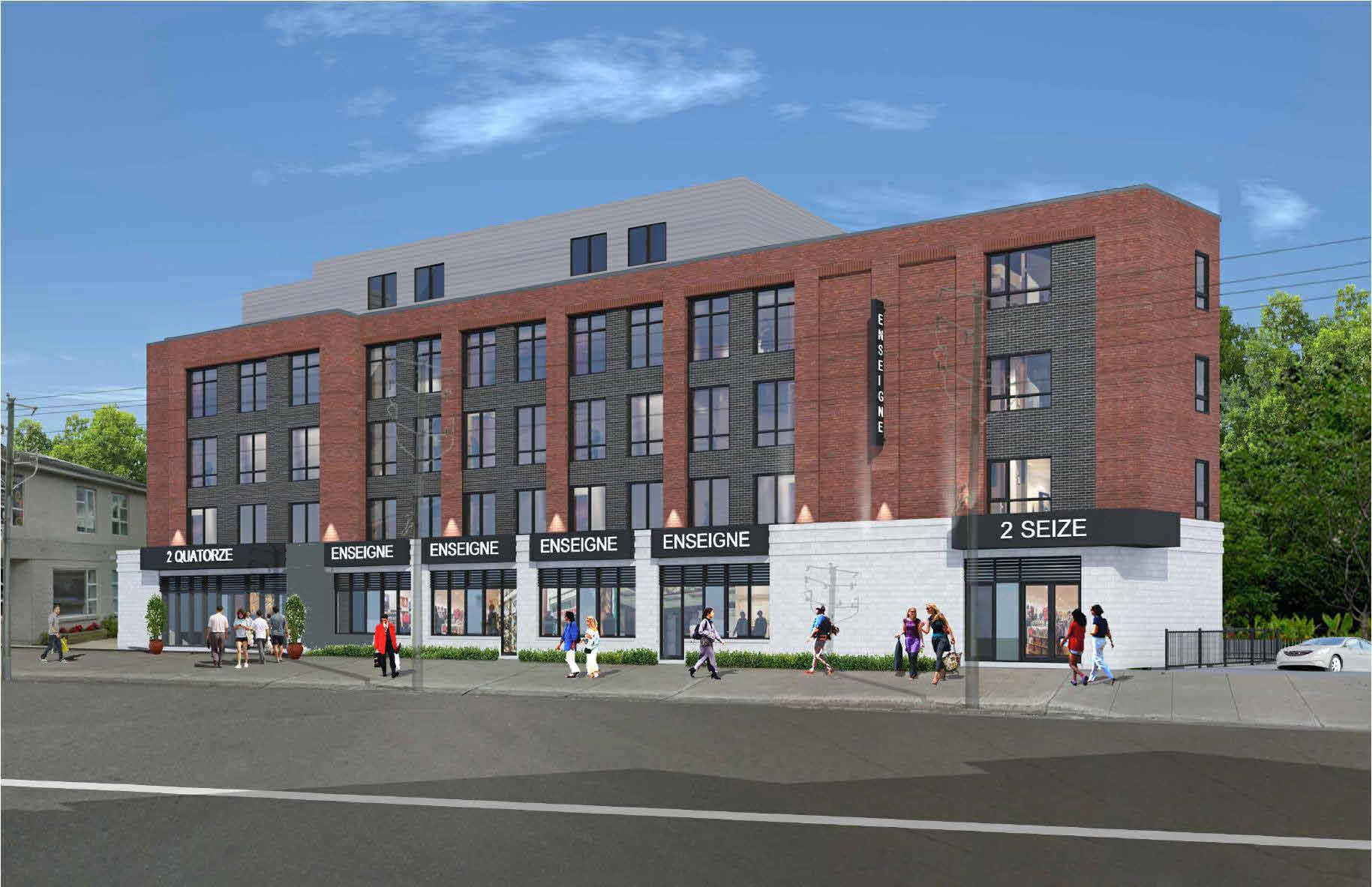

L’EFFET IMMOBILIER
PROJET MIXTE RÉSIDENTIEL/COMMERCIAL À SAINT-JÉRÔME
PROJET PROFESSIONNEL: AEDIFIX+ ARCHITECTURE 2023
MAISON POUR AÎNÉS
PROJET MIXTE RÉSIDENTIEL/COMMERCIAL À SAINT-JÉRÔME
PROJET PROFESSIONNEL: AEDIFIX+ ARCHITECTURE 2023
ALLEN
MULTILOGEMENT À MONTRÉAL
PROJET PROFESSIONNEL: AEDIFIX+ ARCHITECTURE 2022
PHARES
CONCOURS MONUMENTJETÉE-ALEXANDRA
Concours HAL INGBERG ARCHITECTE AUTOMNE 2017
VILLA AFICIONADO
CONCOURS MONUMENTJETÉE-ALEXANDRA
UNIVERSITÉ DE MONTRÉAL, AUTOMNE 2015
SHIMMER RÉSILLE SOLAIRE
TUTEUR: VINCENT CORAINI / HIVER 2016

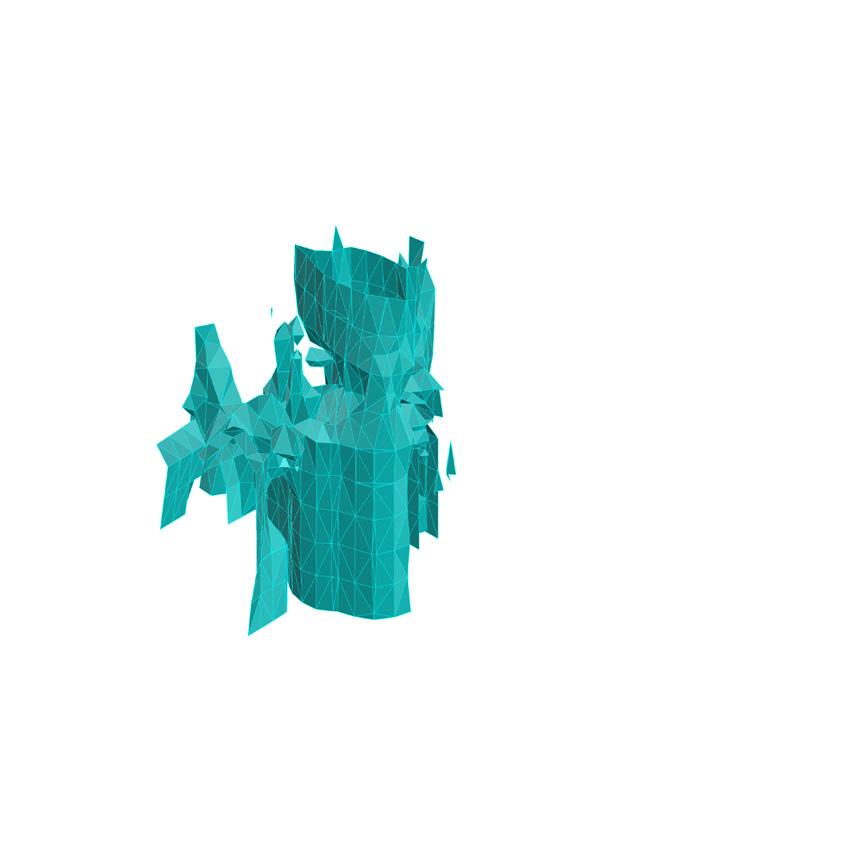

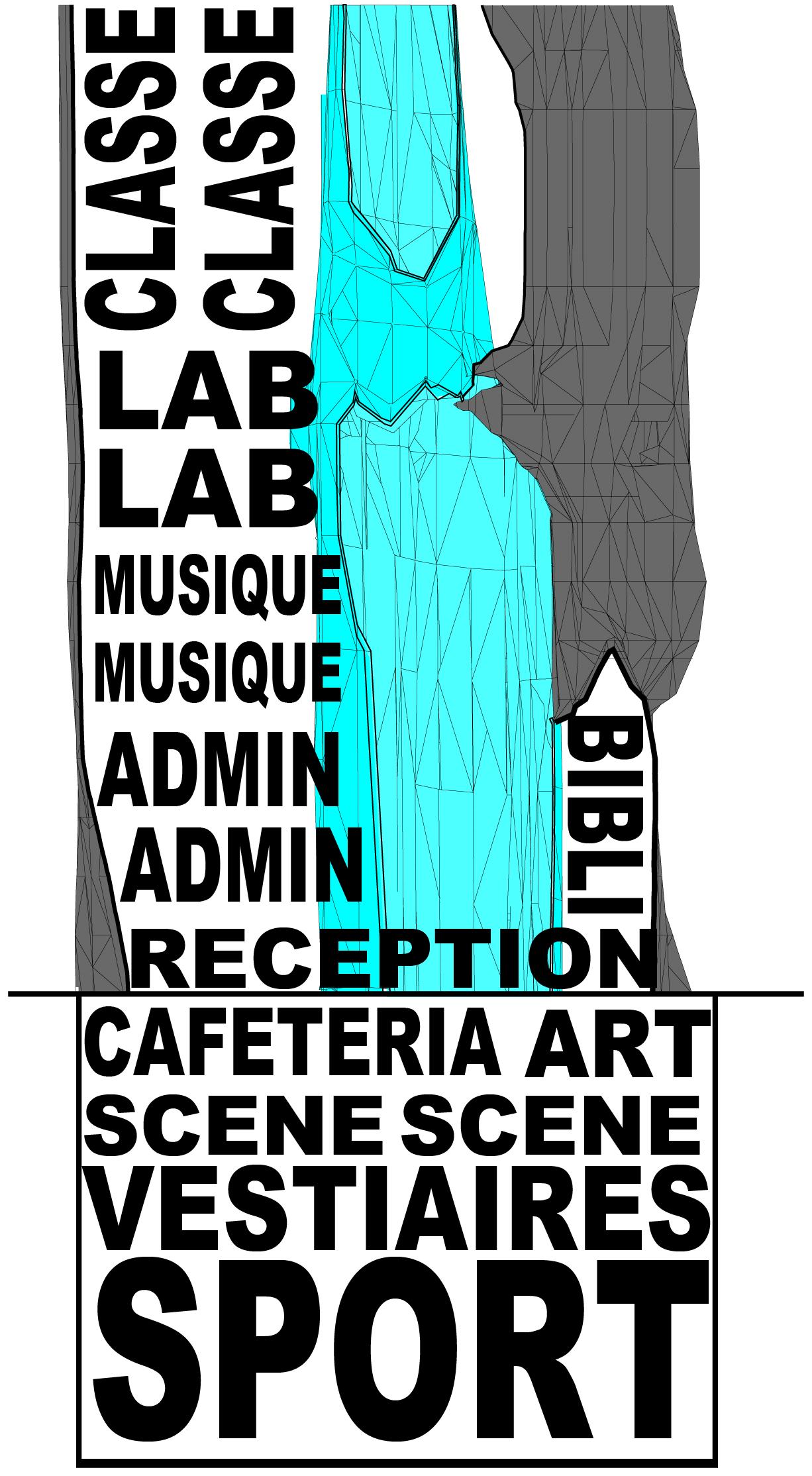

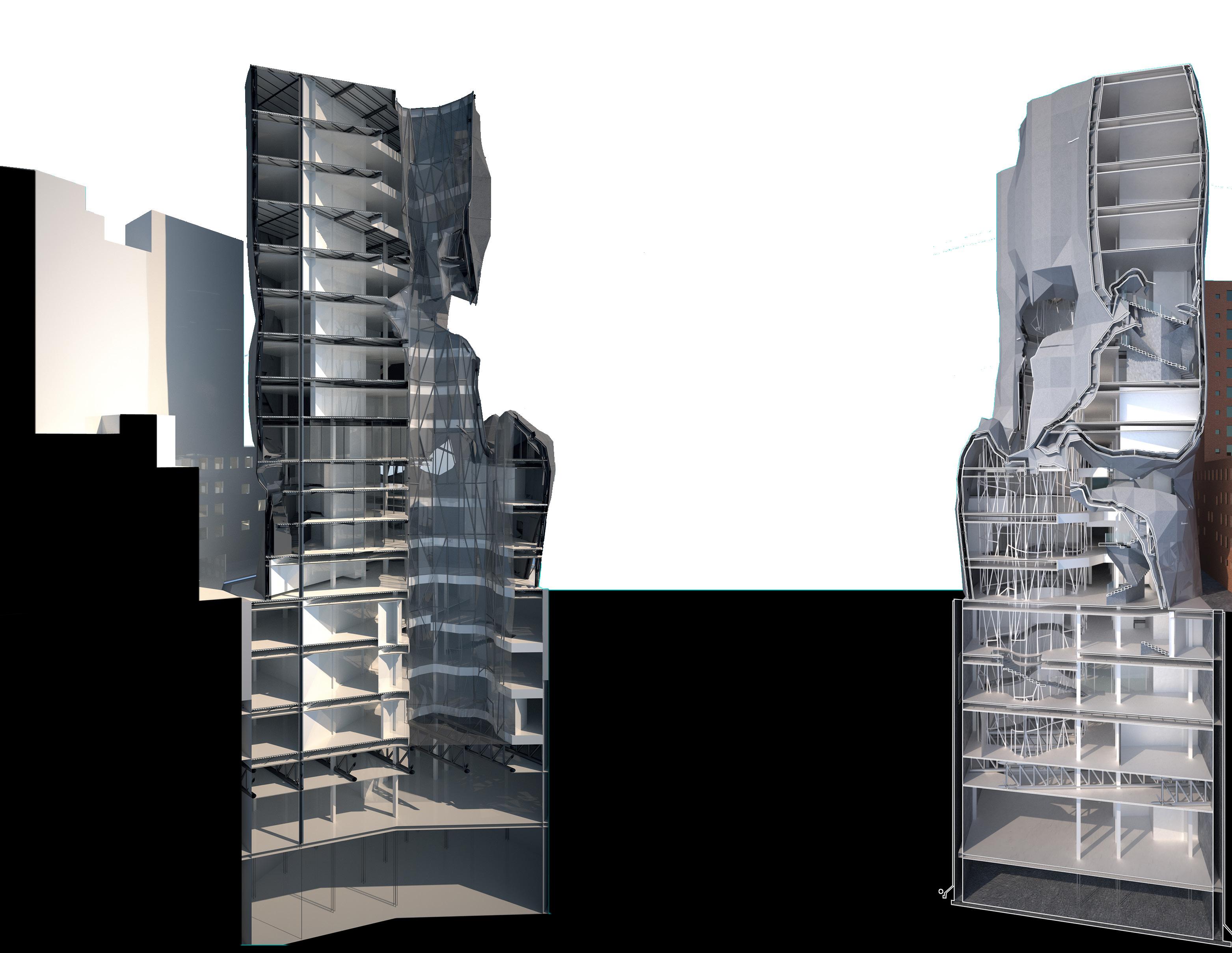

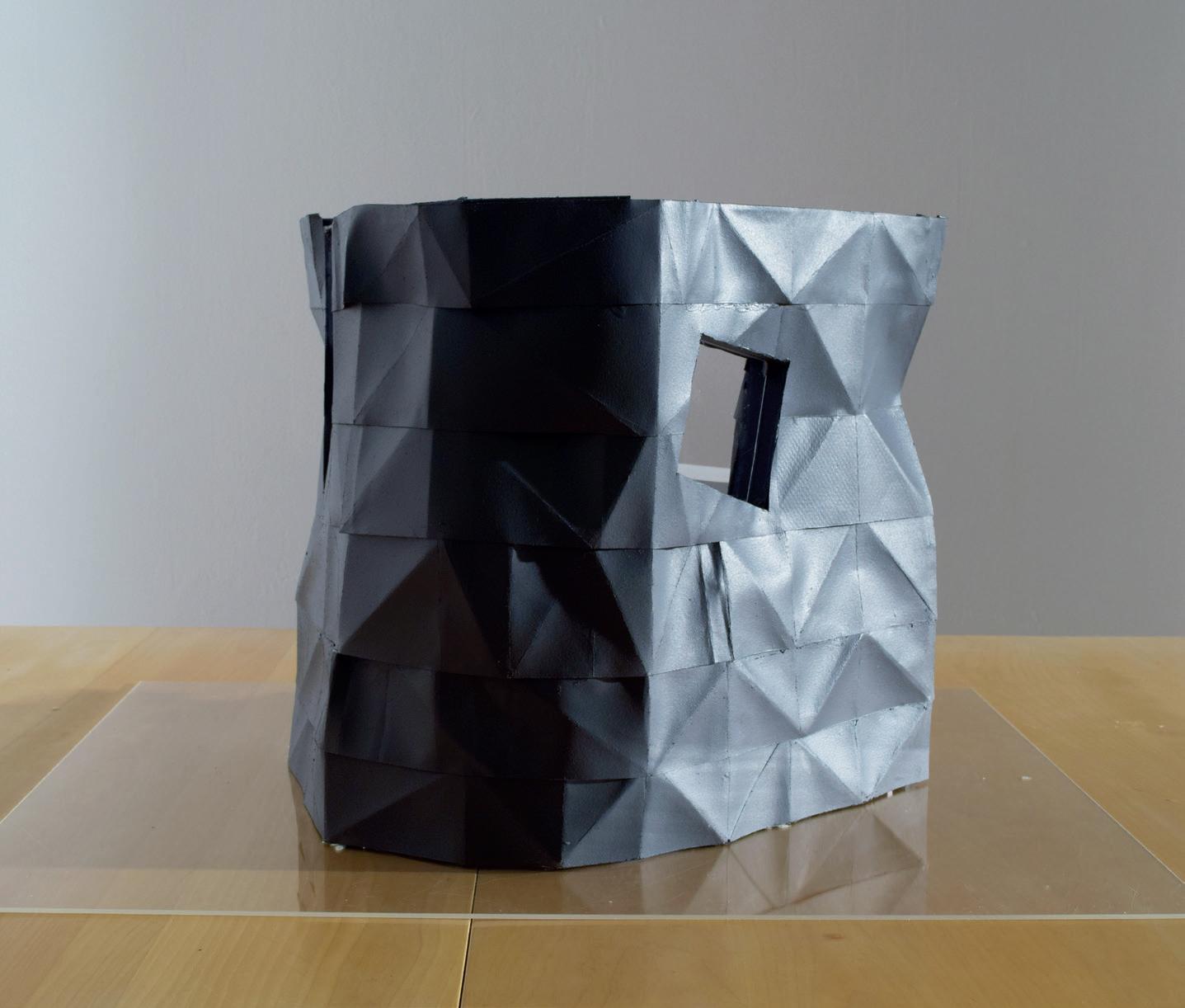

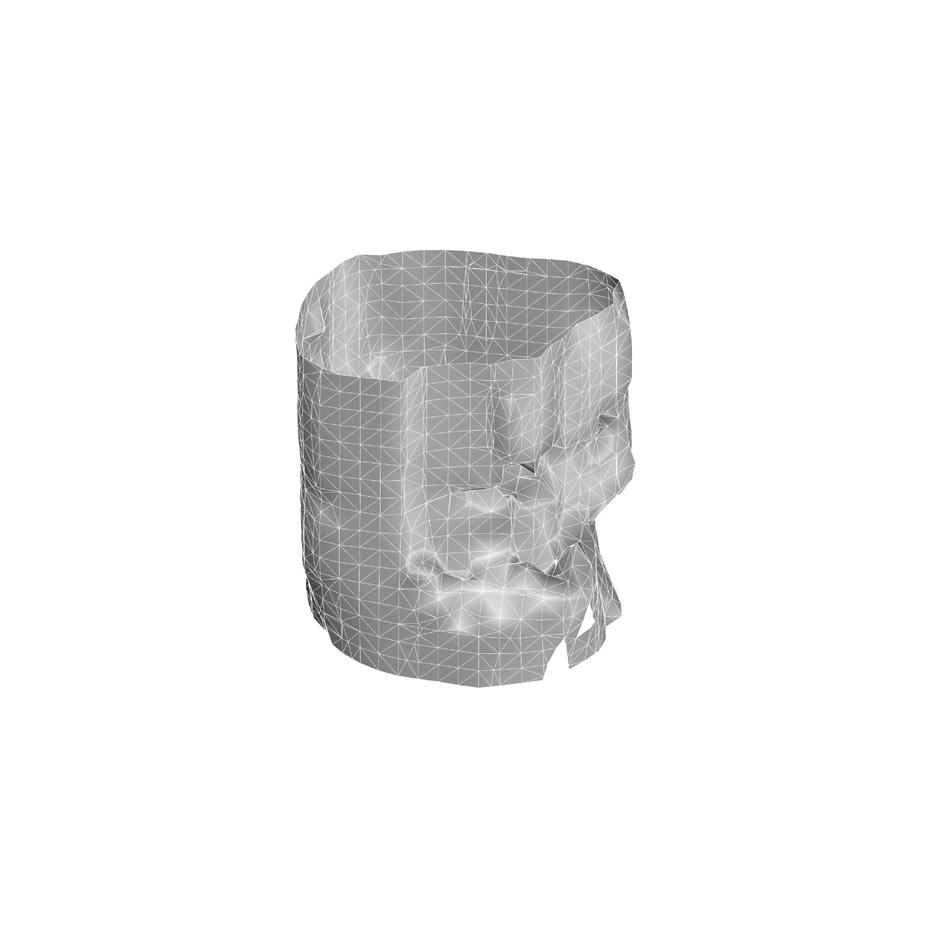

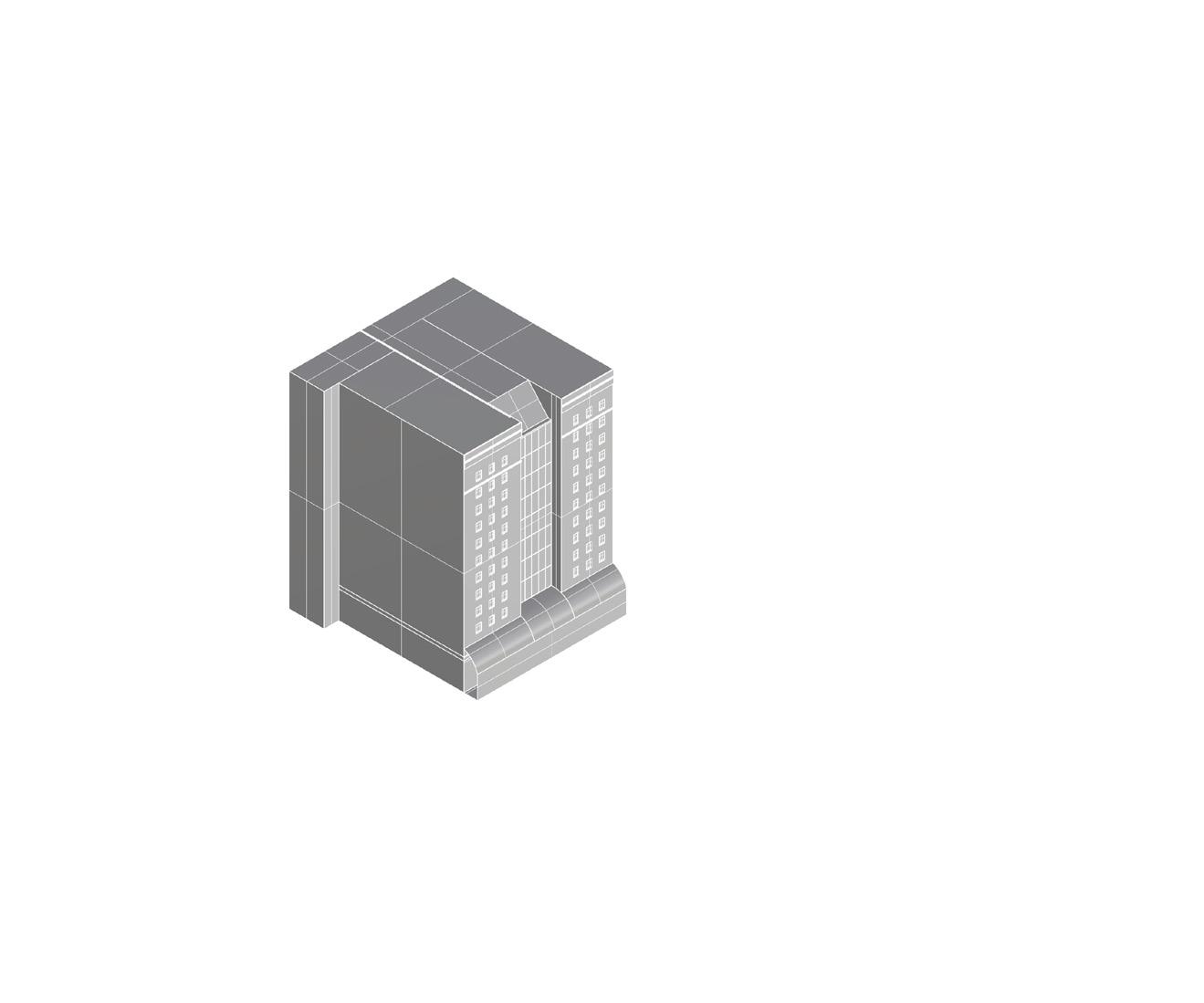

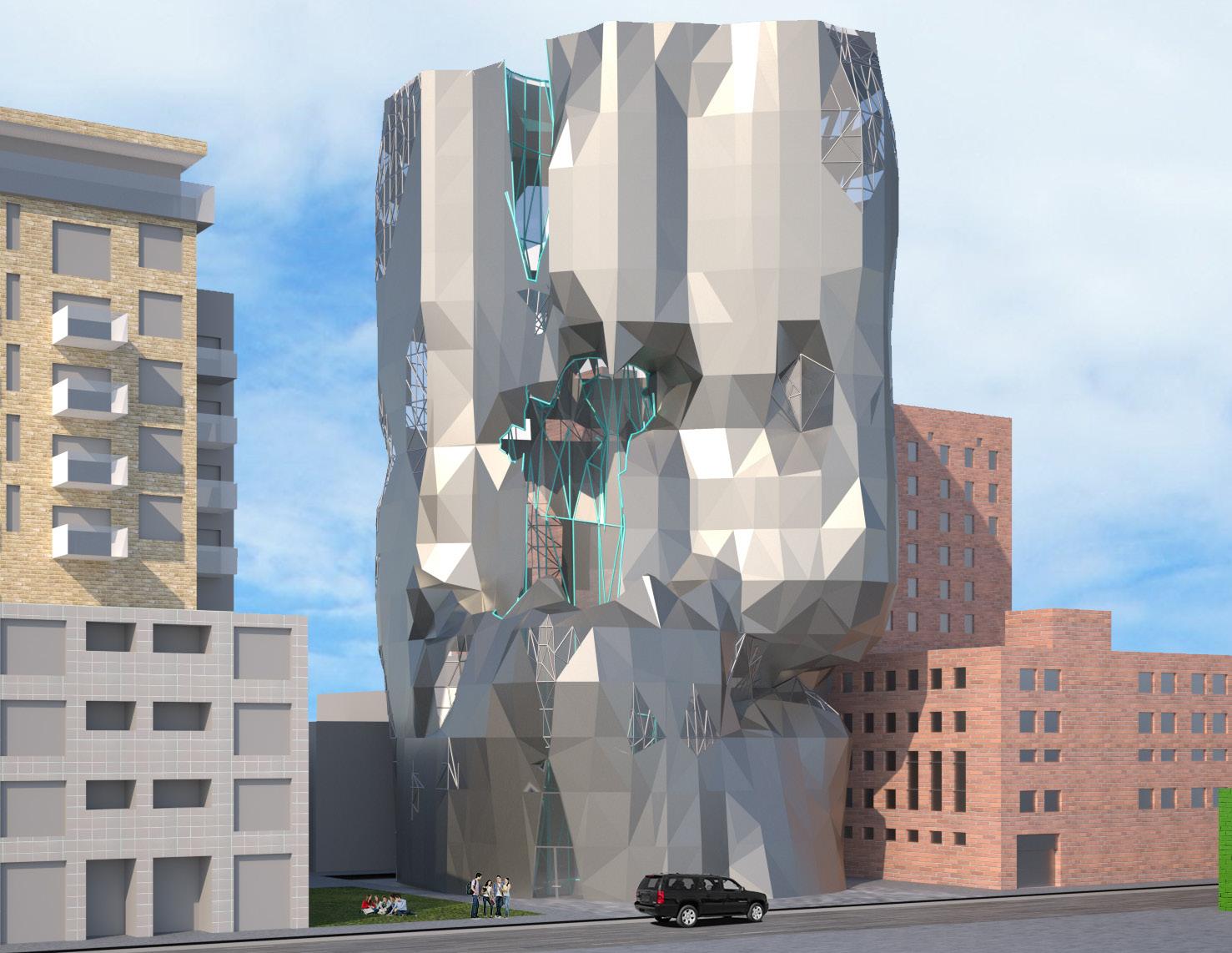

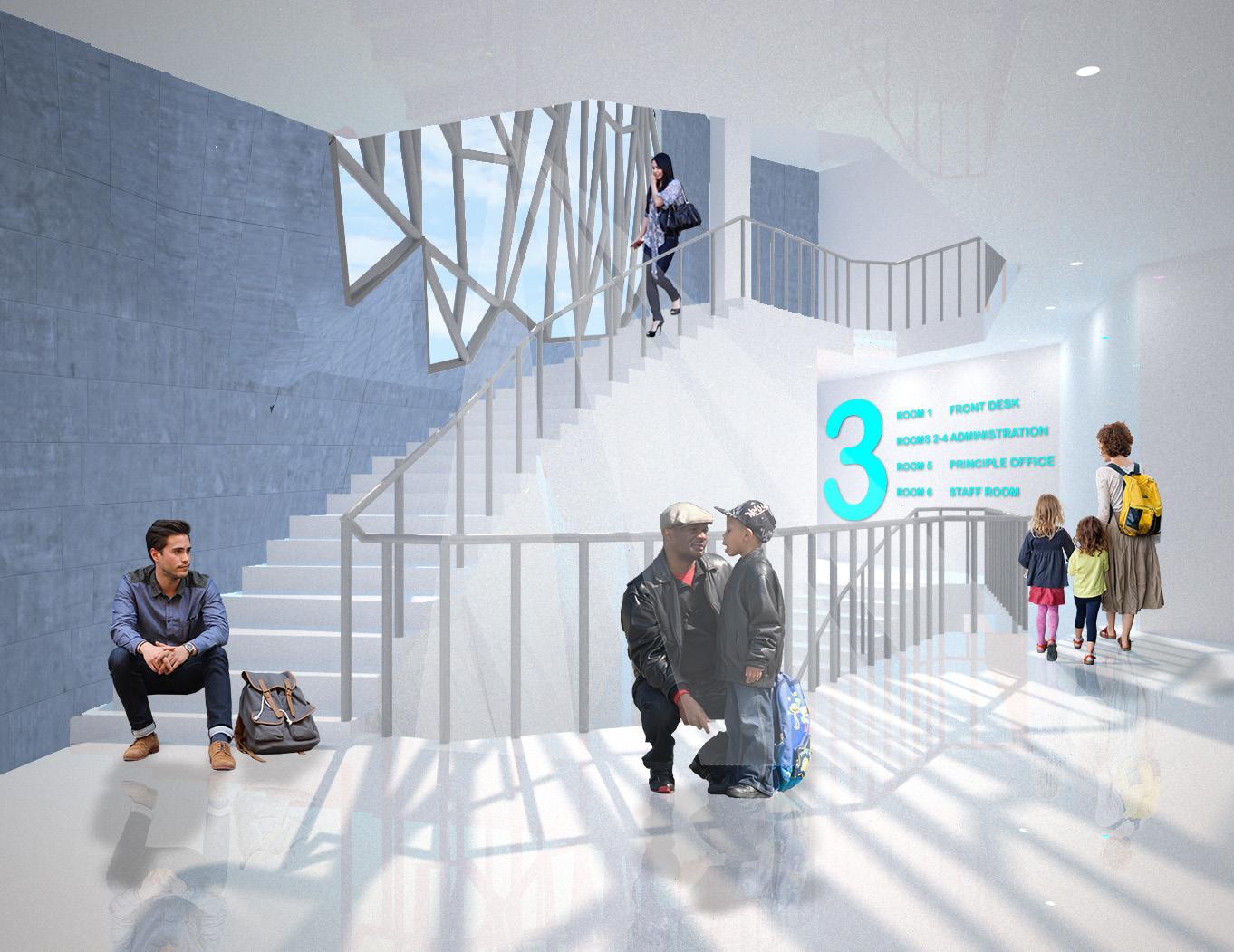

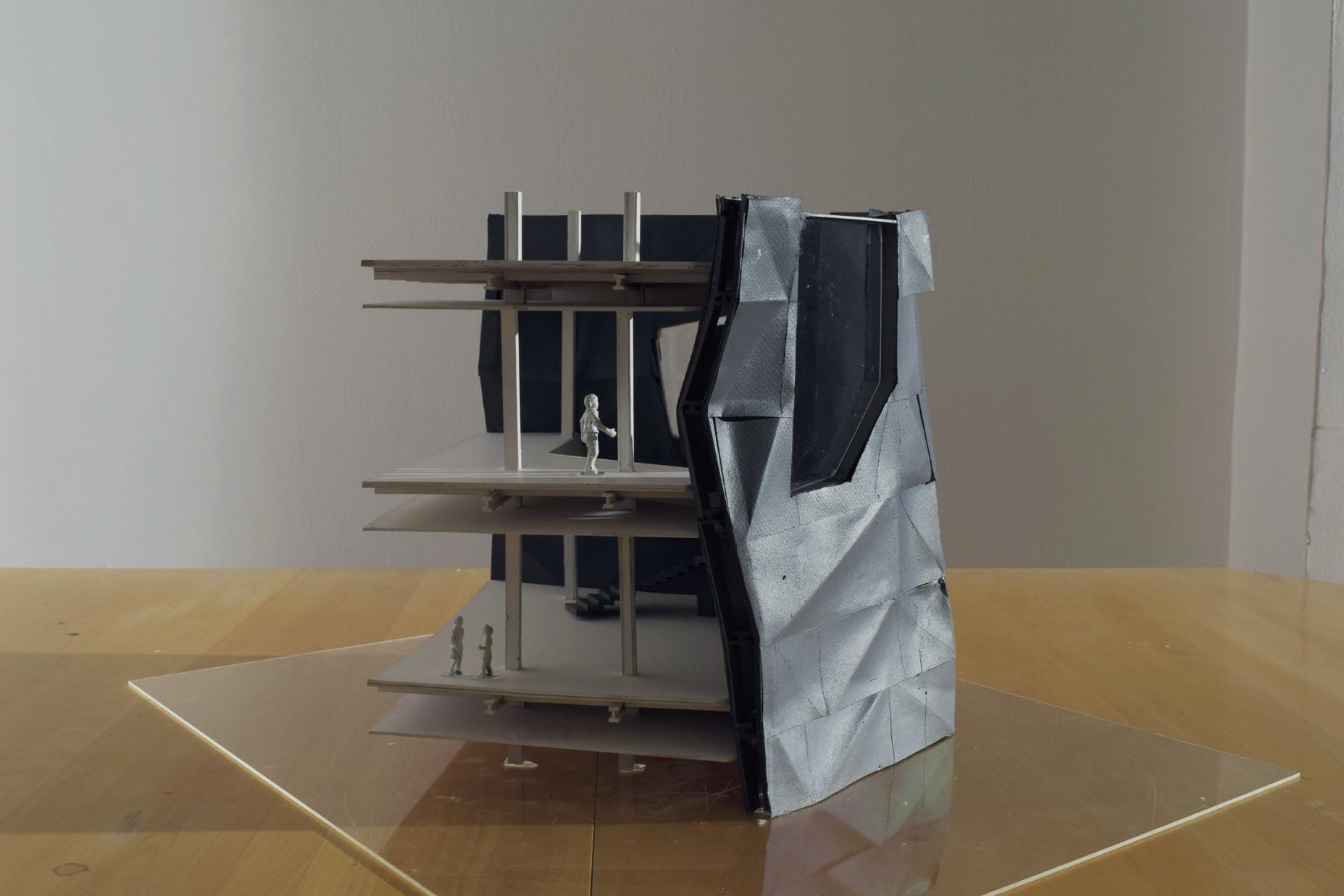

ARCHITECTURE DE L’HORREUR
ÉCOLE SECONDAIRE
Montréal, Mackay
Université
Tuteur
Automne 2016
A. COMPOSITION DE LA TOITURE
- Membrane élastomère de finition avec granules de céramique
- Membrane élastomère de base
- Pare-air
- Laine isolante 100 mm
- Pare-vapeur
- Béton renforcé
- Platelage acier
- Poutre en acier 480 mm
- Poutrelle ajourée en acier 480 mm
- Vide d’air 310 mm
- Suspente en acier
- Finition en plâtre
B. COMPOSITION DU PARAPET
- Panneau d’acier 3mm
- Vide d’air 120 mm
- Tôle pliée en acier galvanisé 100 x 60 x 2 mm
- Cadre acier 120 x 100 x 4 mm
- Pare-air
- Laine isolante 100 mm
- Barre Z
- Membrane élastomère de base
- Membrane élastomère de finition avec granules de céramique
E. COMPOSITION DU VITRAGE
-Vitrage extérieur renforcé 20 mm
- Lame d’air avec isolation d’argon 15 mm
- Vitrage extérieur simple 15 mm
- Meneau vertical en acier 200 mm
- Meneau horizontal en acier 150 mm E
C. COMPOSITION DU MUR
- Panneau d’acier 3 mm
- Barre Z
- Vide d’air 100 mm
- Cadre acier 120 MM x 100 x 4 mm
- Pare-air
- Laine isolante 100 mm
- Pare-vapeur
- Panneau contreplaqué 19 mm
- Profilé C 140 x 80 x 7 mm
- Profilé C acier galvanisé
- Poteau acier 480 mm
- Poutre acier 480 mm
- Vide d’air 40 mm
- Tôle pliée en acier galvanisé
- Finition en plâtre 20 mm
D. COMPOSITION DU PLANCHER
- Dalle en béton poli 15 mm.
- Béton renforcé 150 mm
- Poutre en acier 480 mm
- Poutrelle ajourée en acier 480 mm
- Plafond suspendu 310 mm
- Finition en plâtre

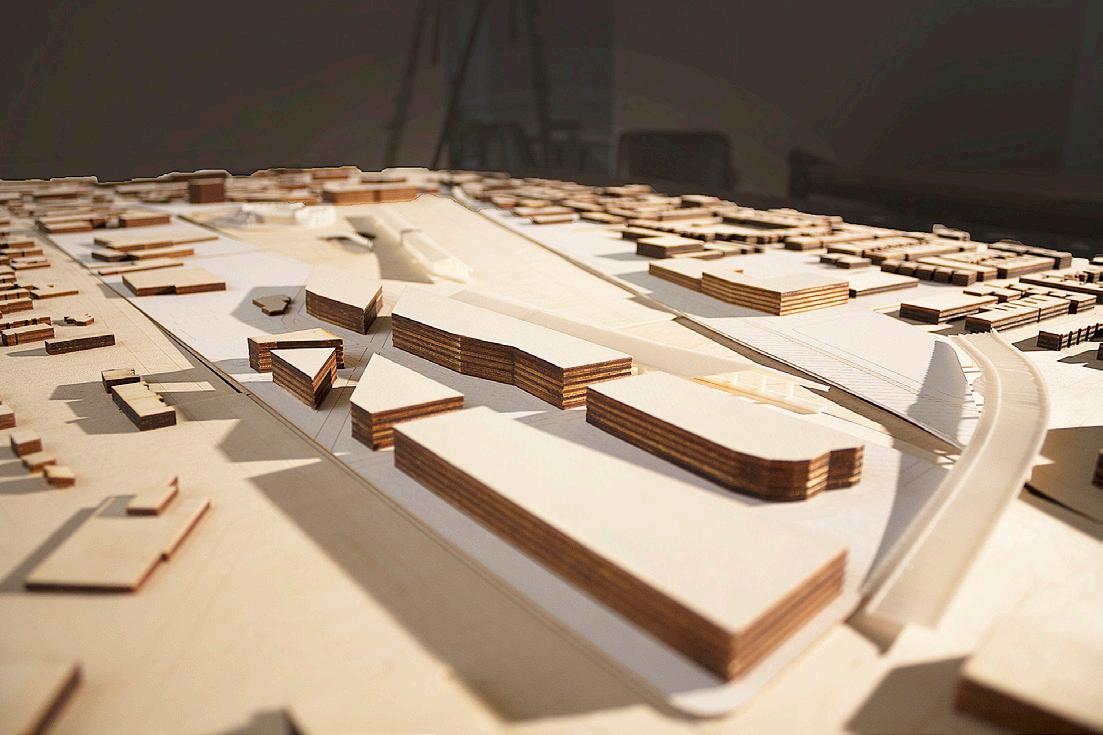

COUR DE TRIAGE
Logements étudiants et marchés Montréal
Ramy Mouslim
Aedifix+ Architecture
Architecte principal Mourad Bendjennet Hiver 2022

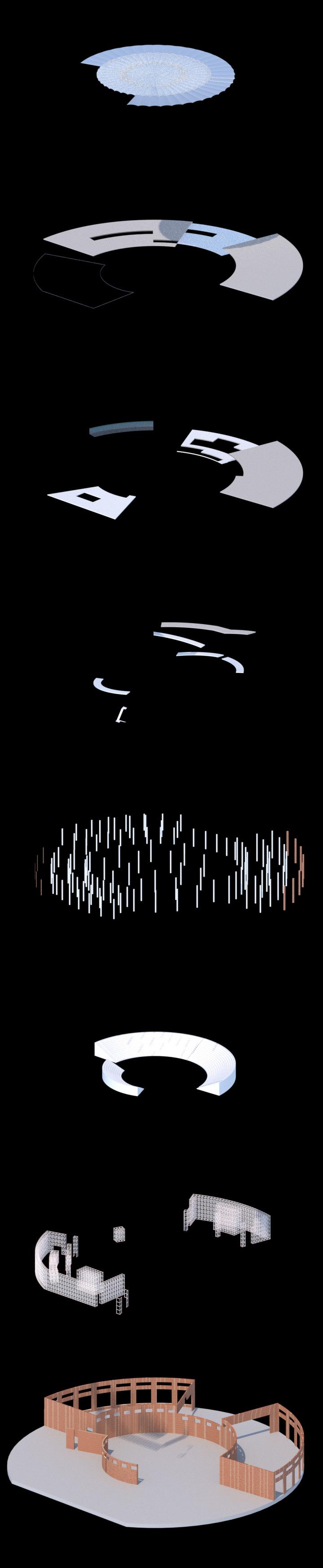

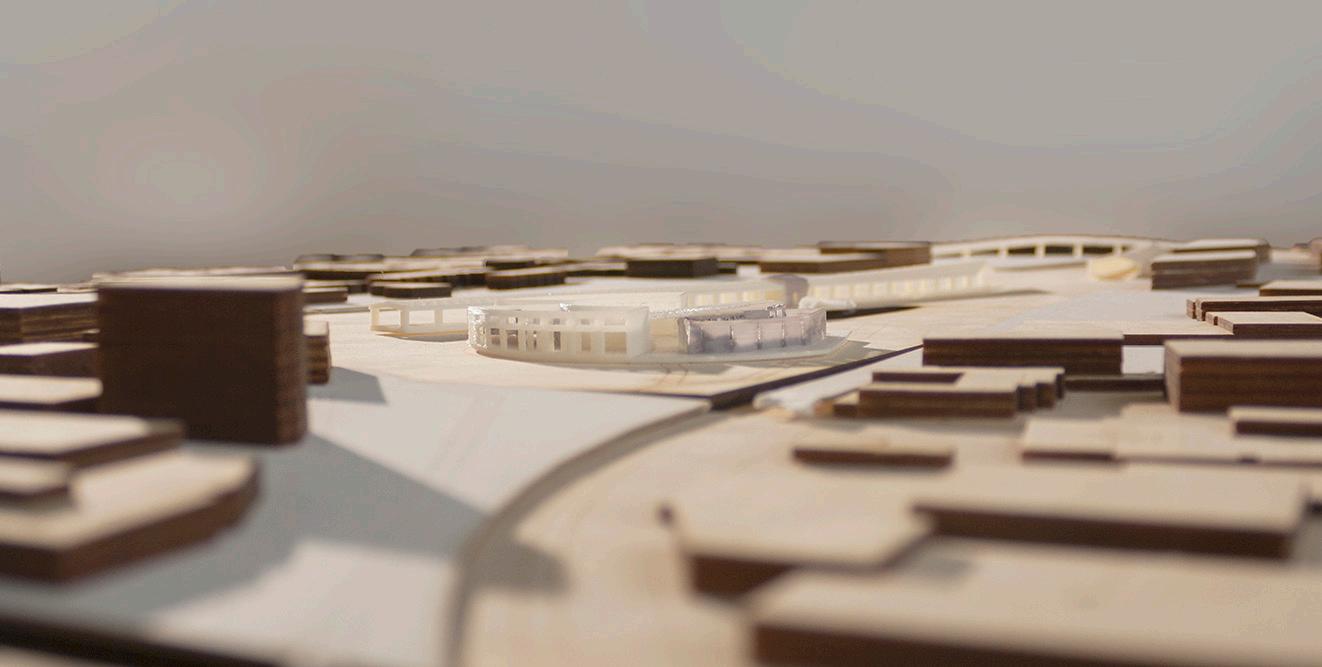

5 5 USAGES FAITS DE LA ROTONDE
Dans la même ligne de pensée, la rotonde ne détient pas de fonction spécifique. La structure comprend une arène centrale où les individus des quartiers alentours peuvent se retrouver et organiser des réunions afin de négocier des activités à organiser dans la cour de triage. Ce concept combine la volonté de rompre avec la prescription abusive faite de l’espace de la ville par le système économique qui le régit, en donnant voix aux citoyens, ainsi que celle de mettre sur le même pied d’égalité tous les individus de la ville, en accordant le droit d’expression à tout un chacun. Les espaces adjoints sont soit des espaces loft qui accueillent diverses activités (comme l’agriculture intérieure, vu qu’il s’agit de l’une des volontés du public comme le prouve la carte datant de 2011), soit des espaces polymorphiques, assemblés à partir de modules d’acier démontables, permettant ainsi davantage de flexibilité quant aux usages changeants qu’en font les individus. Ce polymorphisme, combiné au concept de loft encourage l’émergence d’une architecture éphémère.
TOITURES
BÉTON
CIRCULATION VERTICALE
COLONNES ACIER STRUCTURALES REVÊTUES EN BÉTON
ESPACE POLYMORPHIQUE
ESPACE LOFT
- Rotonde: utilisée afin de détourner les trains de leur trajectoire.
- Cabane de stockage.
- Parcours tracés par les ouvriers.
1962: Période industrielle II
- Parcours au nivau de Beaumont afin d’accéder aux containers.
Spécificités de la cour de triage d’Outremont

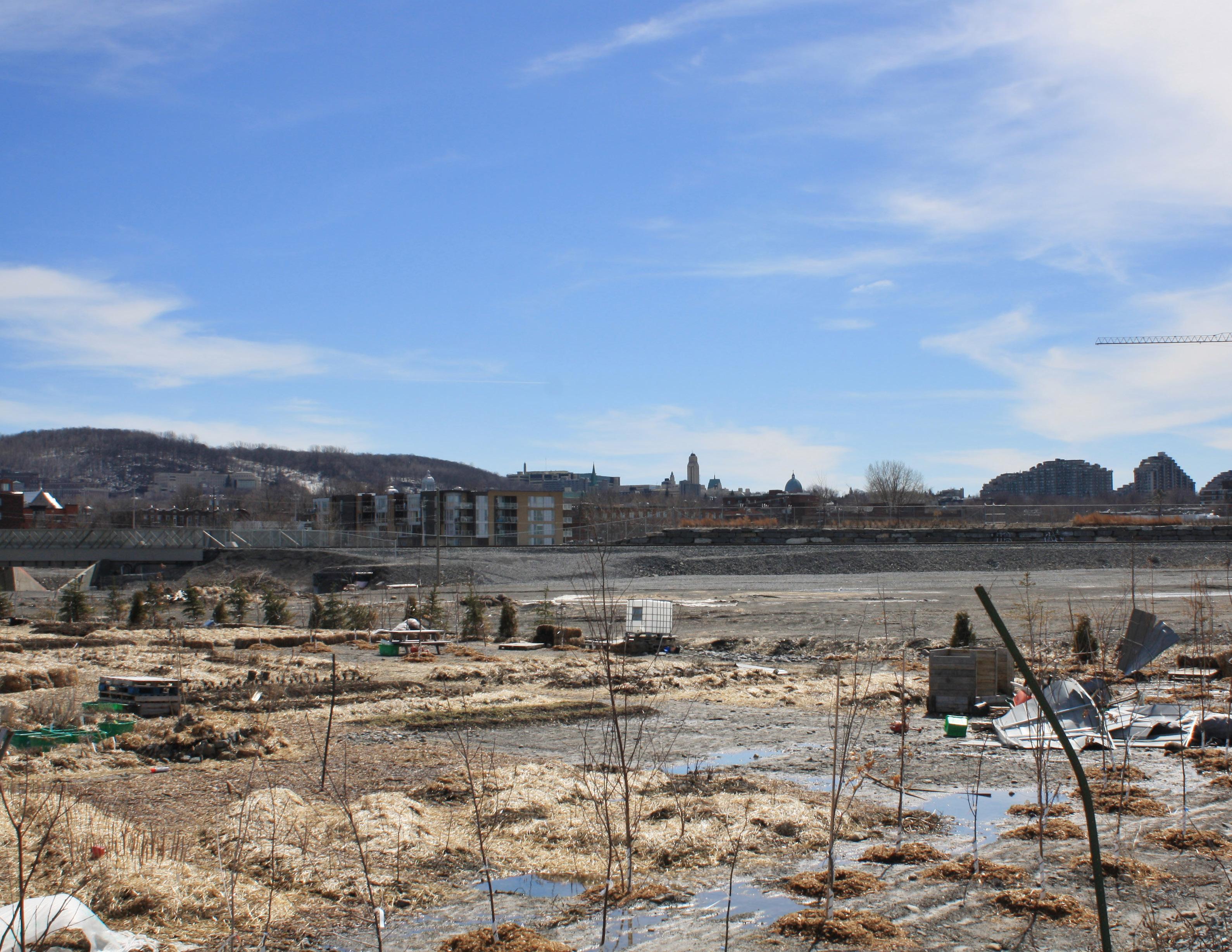

Plusieurs visites et explorations du site ont permis de s’immerger dans son ambiance et d’apprécier davantage sa qualité d’espace ‘autre’ D’une part, la cour de triage se distingue par son immensité, qui en fait une sorte d’extérieur à l’intérieur de la ville et qui constitue, à travers sa position au carrefour de plusieurs quartiers, un observatoire idéal de la ville Il en découle une analyse rétrospective des modes de vie de notre société et des maux générés par une architecture à finalité économique. En somme, il s’agit d‘un espace qui encourage la réflexion en révélant les plaies de la ville. D’autre part, sa difficulté d’accès contribue grandement à son aspect d’espace autre, un espace latent à la ville, qui en constitue presque une alternative. Grâce à la lecture faite de ‘Recombinant Urbanism’ de Grahame Shane, nous avons pu deduire de nos observations, l’aspect hétérotopique de la cour de triage (L’hétérotopie étant une notion introduite par Michel Foucault pour désigner des espaces autres).
Concept du rhizome comme vecteur d’un mode d’appropriation spatiale alternatif
La proposition qui suit traite aussi bien de la cour de triage que des quartiers avoisinants, à savoir Parc-extension, Atlantic et Outremont. L’idée se base sur le concept de rhizome, introduit dans le manifeste “Recombinant Urbanism” de Graham Shane, et qui constitue l’ensemble des appropriations faites d’un espace par l’Homme.
1990: Fin de la période industrielle
- Structure longitudianle du hangar
- Parcours pour accéder au hangar
2011: Cour de triage abandonnée
- Bassin d’eau stagnante à la surface du sol.
- Parcelle de terre utilisée à des fins agricoles par le public

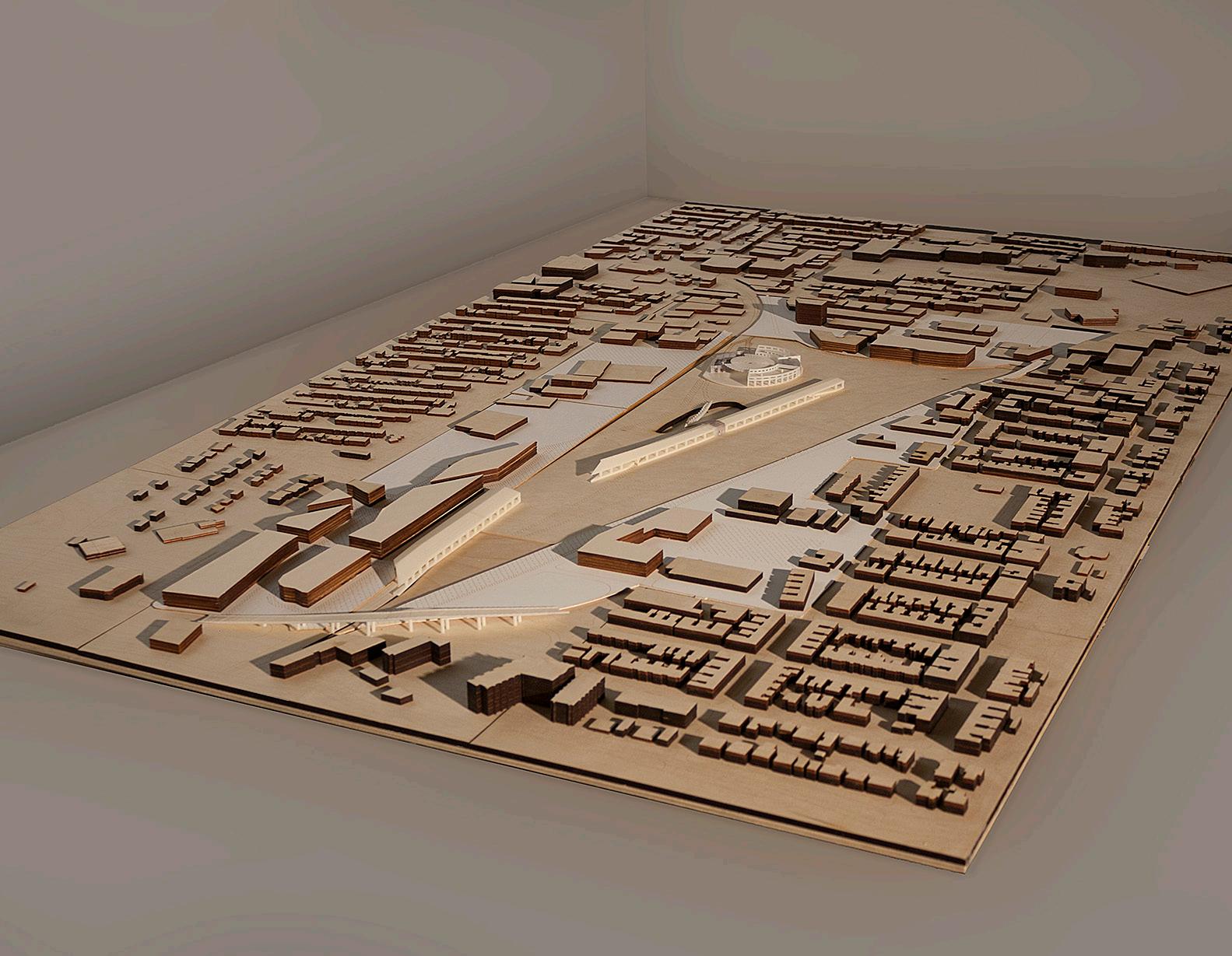

Nous avons procédé à la superposition des cartes historiques – prises à différentes époques – de la cour de triage, pour en faire ressortir les éléments les plus saillants de l’appropriation humaine; qu’ils se manifestent à travers des parcours tracés par l’Homme dans la cour et ses environs, ou de constructions à finalité industrielle – la rotonde qui servait à détourner la trajectoire des trains, le hangar qui faisait office d’espace de stockage des marchandises etc. –, ces éléments ont été repris et incorporés dans notre proposition, mais en en détournant la finalité initiale le fondement même de l’hétérotopie est sa capacité à miroiter les éléments urbains de la ville avec une inversion, voire une distorsion de leur sens premier
Dans le cas de la cour de triage, nous traitons d’un passé industriel qui a laissé des vestiges mécaniques. Ces derniers ont été repris, mais après avoir été épurés de leur fonction industrielle, afin de contribuer à une appropriation spatiale plus vertueuse et humaine. Il s’agit d’un geste hautement symbolique qui représente le triomphe de l’appropriation humaine sur notre système économique mais qui vise également à démontrer la capacité évolutive de l’architecture, en fonction du sens qu’on souhaite lui accorder.

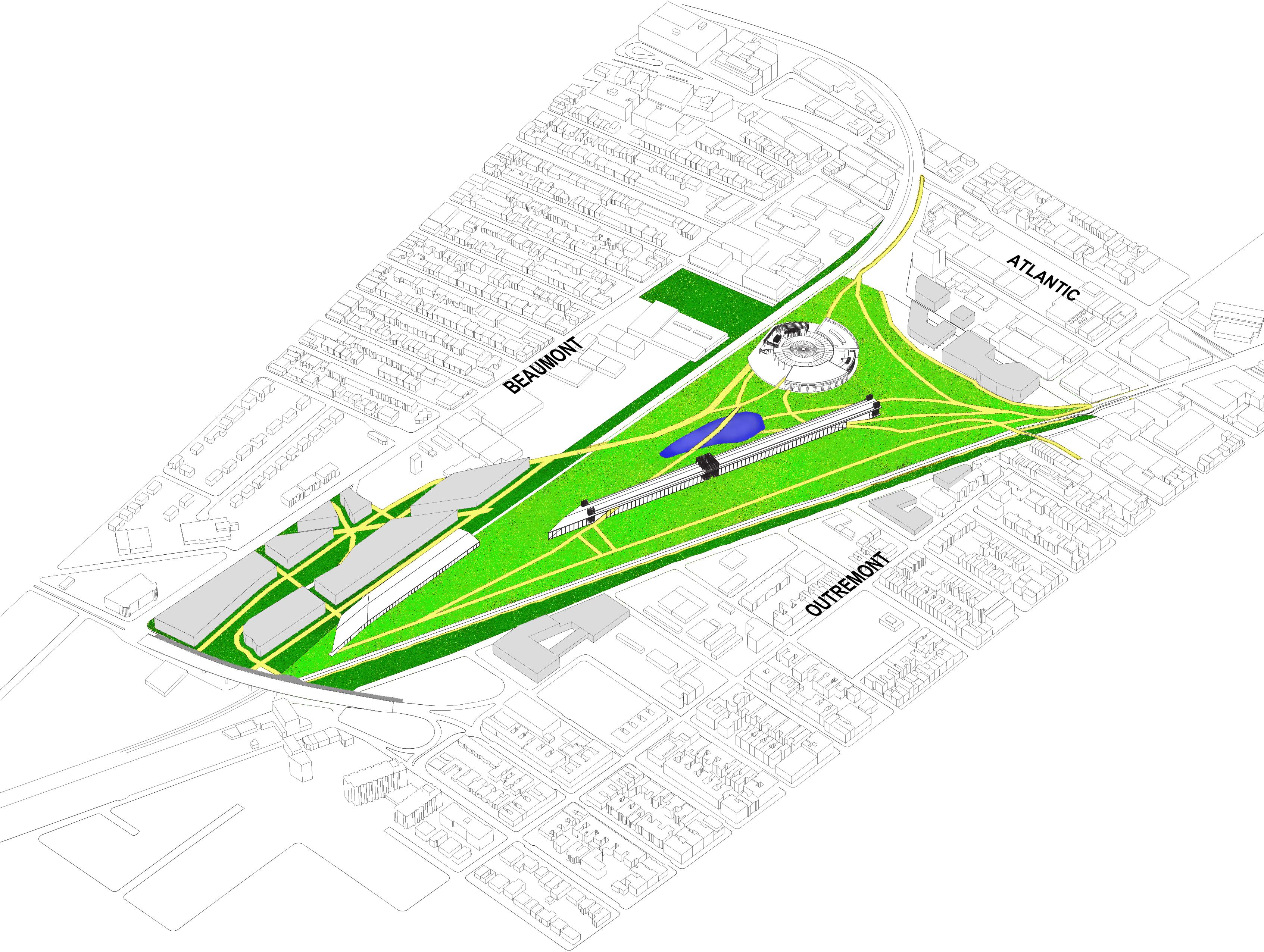

Projection de l’avenir
Cour de triage hétérotopique:
- Rotonde
- Marché saisonnier
- Lac/ patinoire
- Campus universitaire
- Structures universitaires
- Aire résidentielle

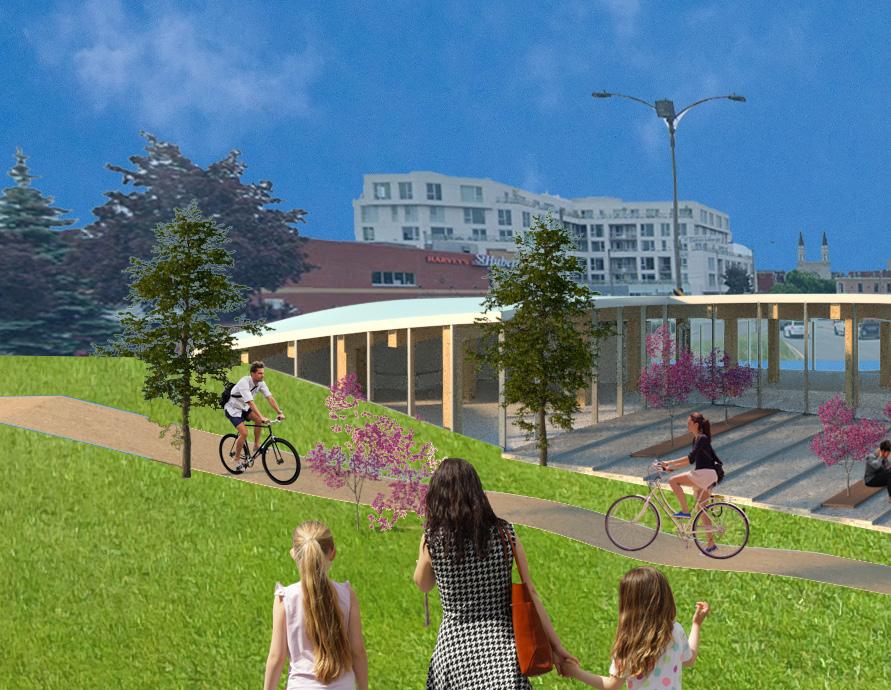

CAMPUS UNIVERSITAIRE ET PASSERELLE À PARTIR DE BEAUMONT
Les facultés du nouveau campus sont éparpillées sur Beaumont, ce qui permet de revitaliser cette zone. Afin de faciliter l’accès aux étudiants, une station de train a été placée au niveau d’Outremont, et est utilisée aussi bien par les étudiants que les individus externes. Concernant la passerelle, elle facilite l’accès des étudiants aux autres structures universitaires, telles que la bibliothèque et le centre sportif.

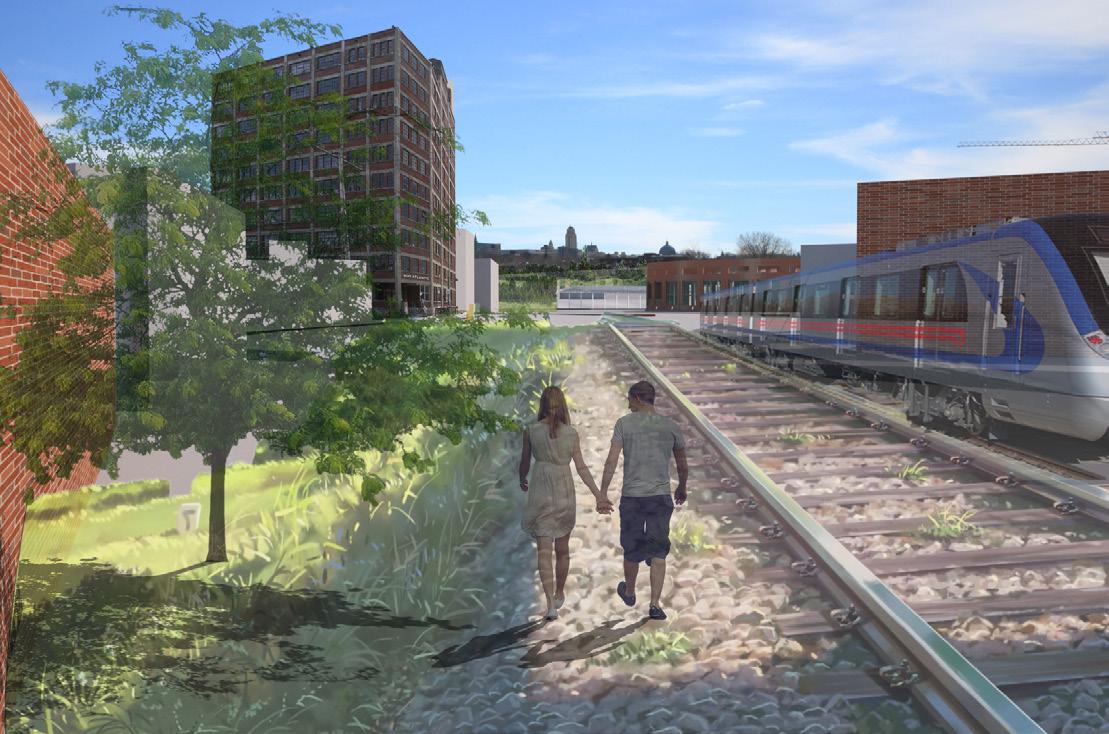

ASSAINISSEMENT ET VÉGÉTALISATION DES PROMENADES BORDANT LES CHEMINS DE FER
Les allées qui bordent les chemins de fer sont agrandies, assainies et converties en promenades végétalisées.
4 4
LAC DURANT L’ÉTÉ
Tel que nous le montrons dans l’image fantasmée ci-dessus, le lac peut accueillir diverses activités, contribuant davantage à la valeur d’usage de la cour de triage.
LAC DURANT L’HIVER
Nous devons garder en tête que le projet se situe a Montréal, ce qui soulève le problème que pose le climat. Afin de mettre l’emphase sur la versatilité de la cour de triage, le lac peut être converti en hiver en patinoire, attirant plusieurs individus et en faisant un lieu phare de l’arrondissement d’Outremont.
3 3 USAGES FAITS DU HANGAR
VUE AÉRIENNE DE LA COUR DE TRIAGE: LA FORME LONGITUDINALE DU HANGAR COMMUNIQUE AVEC L’ENSEMBLE DU TERRAIN
Aucune fonction spécifique n’a été accordée au hangar, afin de laisser une certaine marge aux individus dans le choix de leurs activités. Les différents usages qui en sont faits peuvent changer d’une saison à une autre. En guise d’exemple, peut accueillir un marché ethnique pour produits bios, comme manière de véhiculer un concept de marché alternatif, favorable aux interactions humaines et au marchandage, et qui rompt avec les marchés caractéristiques des économies capitalistes, où le processus de fabrication de produits manque de transparence. Cette structure encourage par ailleurs une versatilité à travers ses espaces polymorphiques.

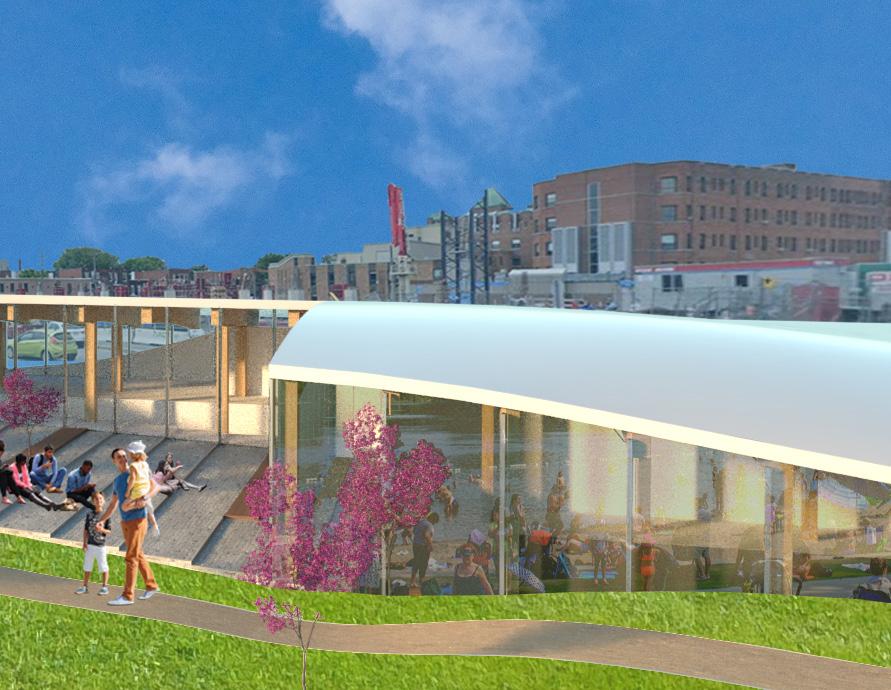

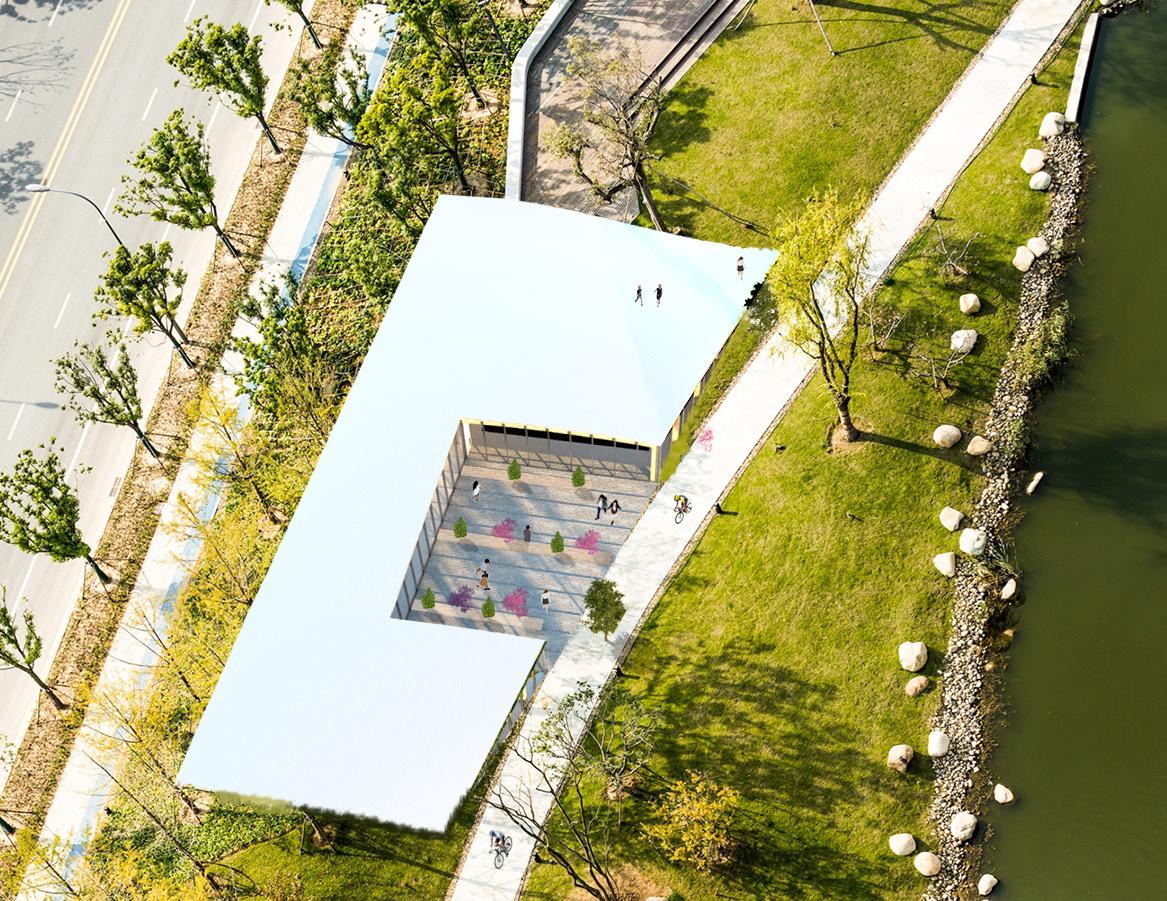

CENTRE AQUATIQUE DE VERDUN
Centre aquatique et sportif
Verdun
MAISON POUR AÎNÉS
Varennes
Projet professionnel Firme : Aedifix+ Architecture Architecte principal Mourad Bendjennet Été 2023
BOULEVARD RENÉ-GAULTIER

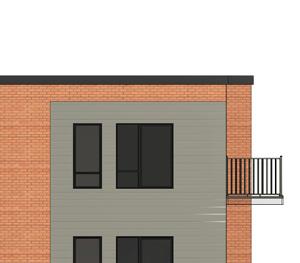

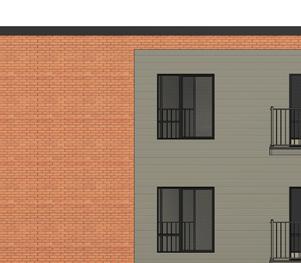

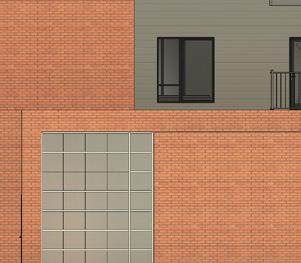

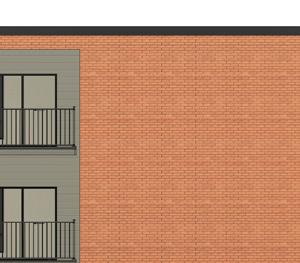

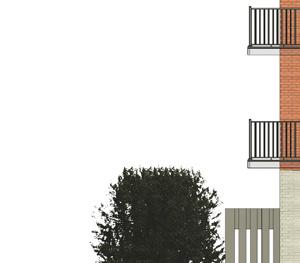

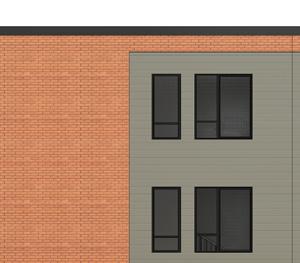

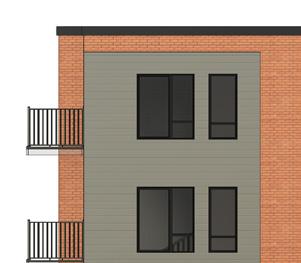

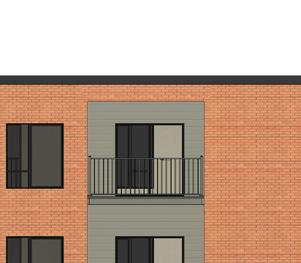

ALLEN SIXPLEX Verdun
Ramy Mouslim Projet professionnel Firme : Aedifix+ Architecture
Architecte principal Mourad Bendjennet Hiver 2022

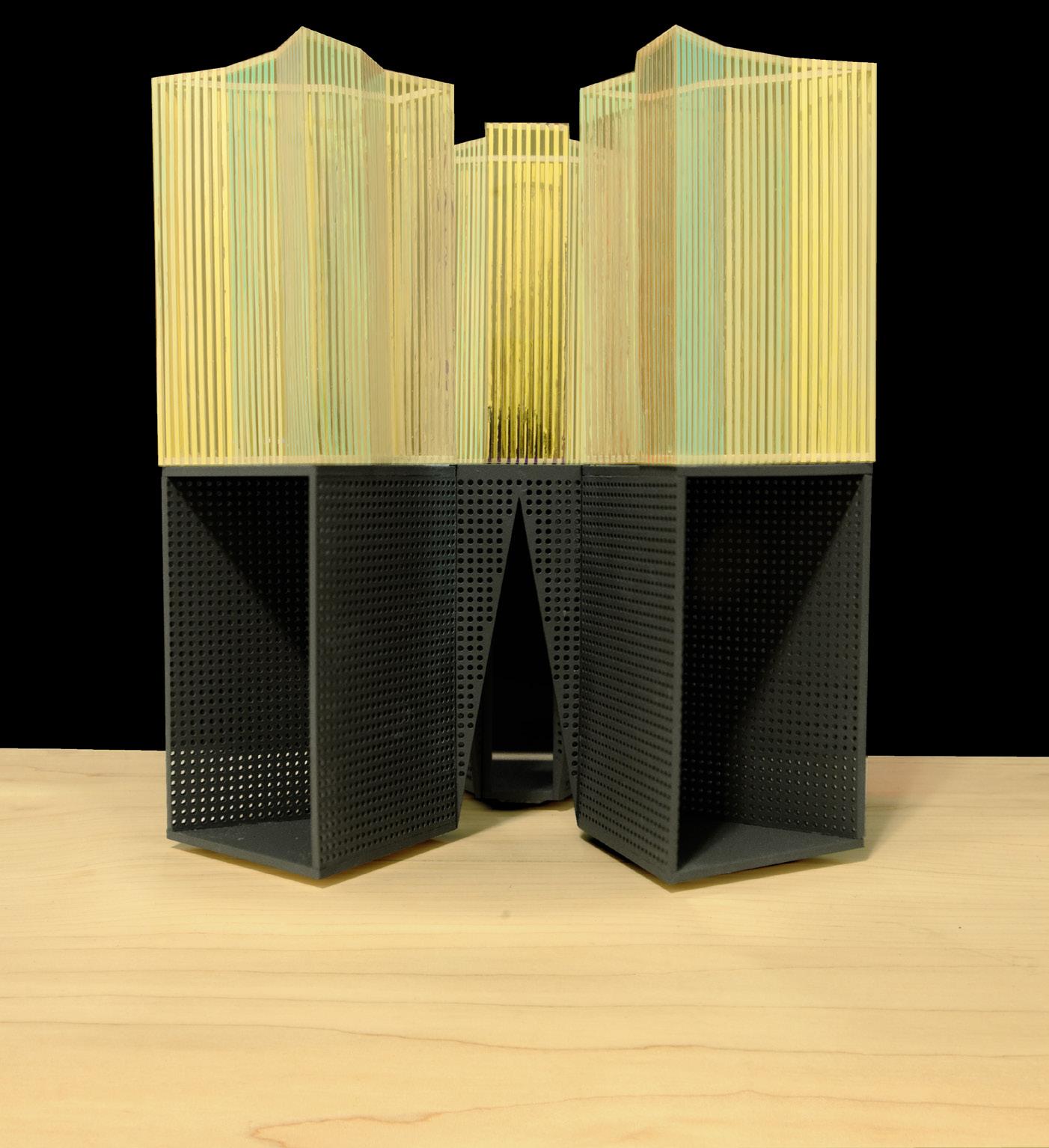

PHARES
CONCOURS MONUMENTJETÉE-ALEXANDRA
Montréal
Ramy Mouslim
Projet professionnel
Firme Hal Ingberb Architecte
Architecte principal Hal Ingberg
BÉTON UHPC AVEC
ACIER (2" x 4" x 1/4")
PL ACIER (1" x 4" x 6 M)
TUBE ACIER (2 1/2" DIA. x 1/4")
TUBE EN ACIER (2 1/2" x 1/4")
PL ACIER (3/8" X 4")
PL ACIER (3/8" X 4")
A-104 VERRE LAMINÉ VU EN ÉLÉVATION
PL ACIER (1/8" X 5 1/4") HSS ACIER (2" x 4" x 1/8")
T CONNECTION EN ACIER 3/8" INSÉRÉ ET SOUDÉAU TUBE ET AU RAIDISSEUR
PL ACIER 3/8"
PL ACIER 1/8"
PL ACIER 3/8"
RAIDISSEUR ACIER 1/4 CERCLE (80 MM x 3/8")
PL ACIER (1" x 4" x 6 M)
ECHELLE 1:5 1 A-104
COUPE À TRAVERS LE MUR DE VERRE ET LA RENCONTRE DES VITRES

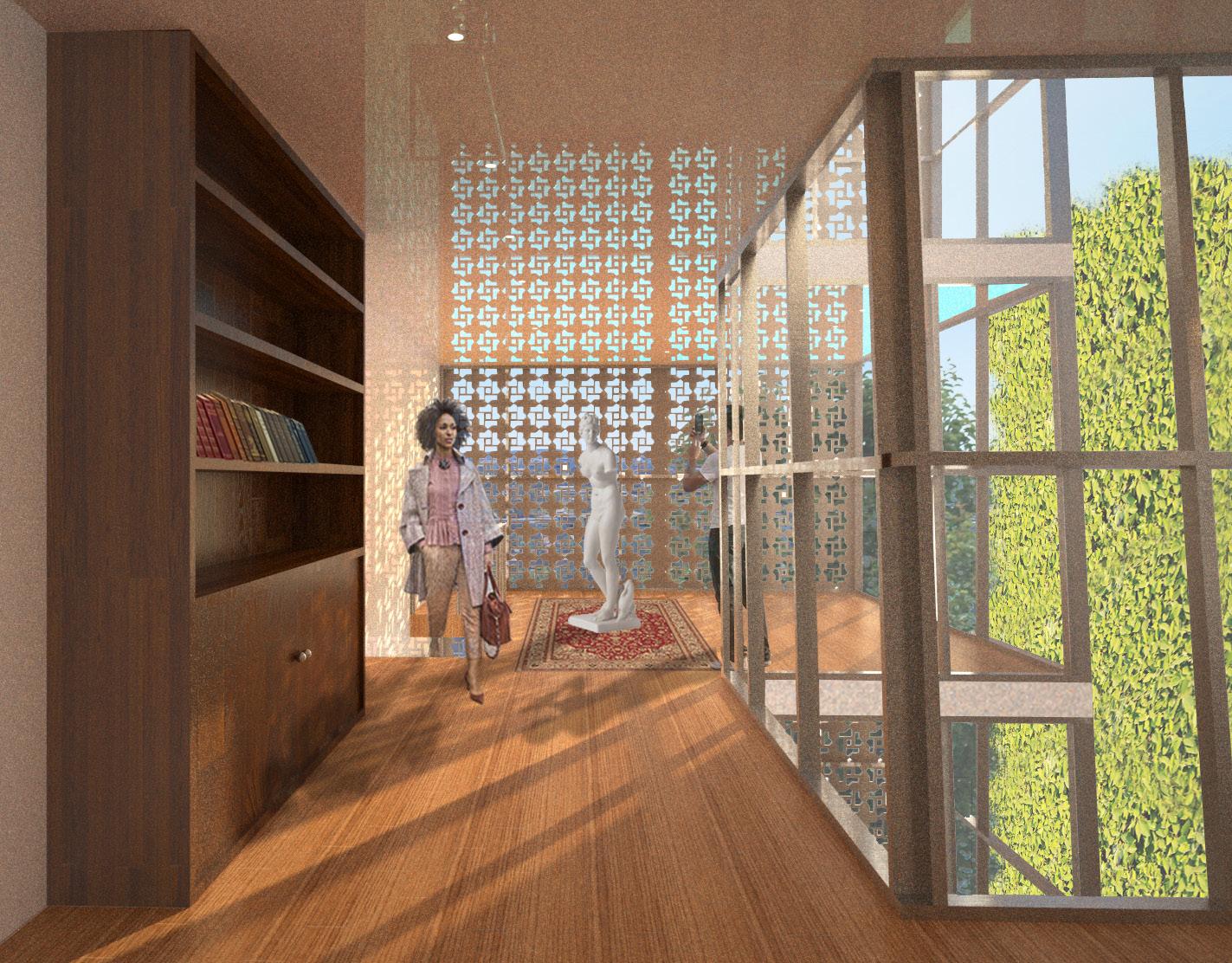

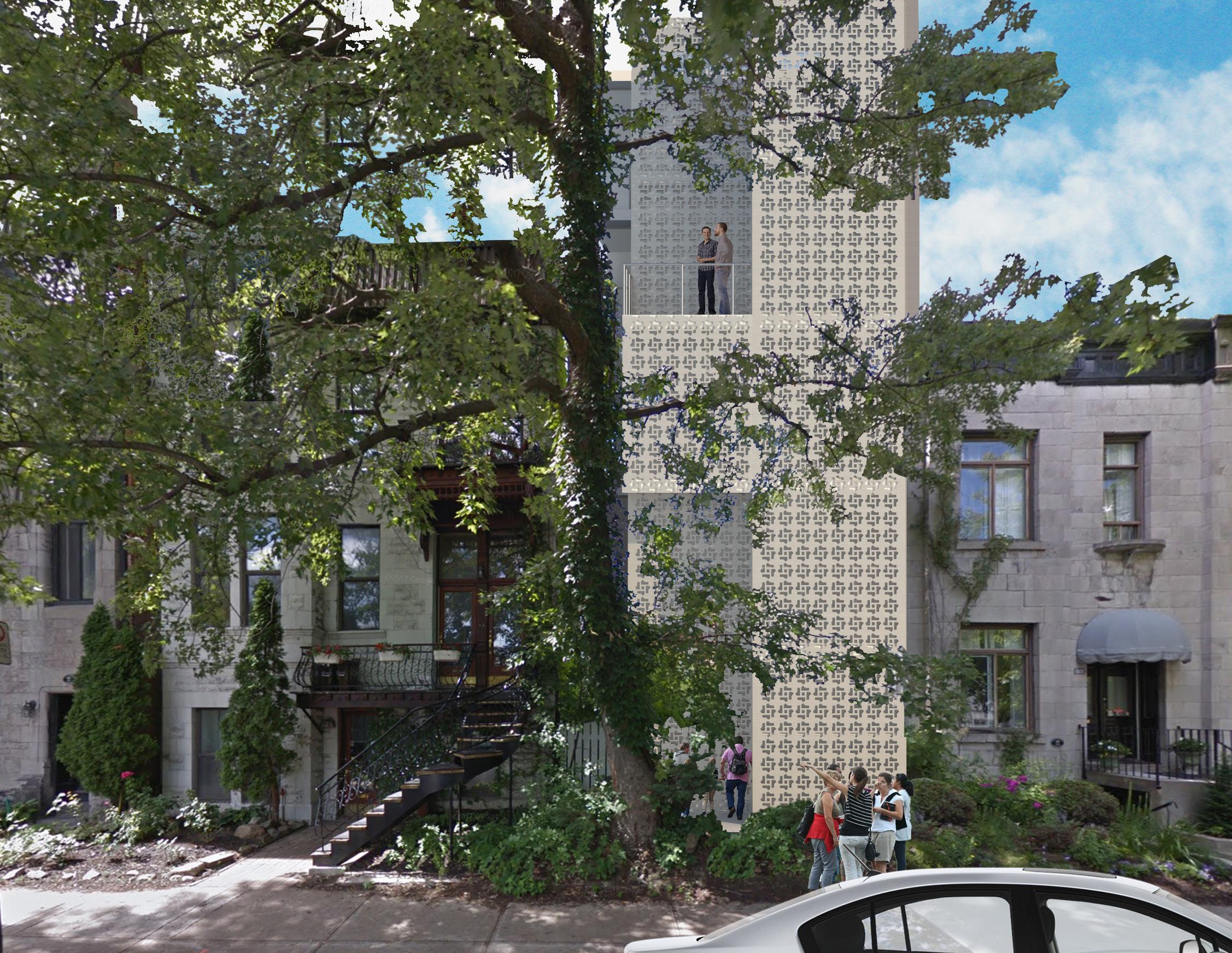

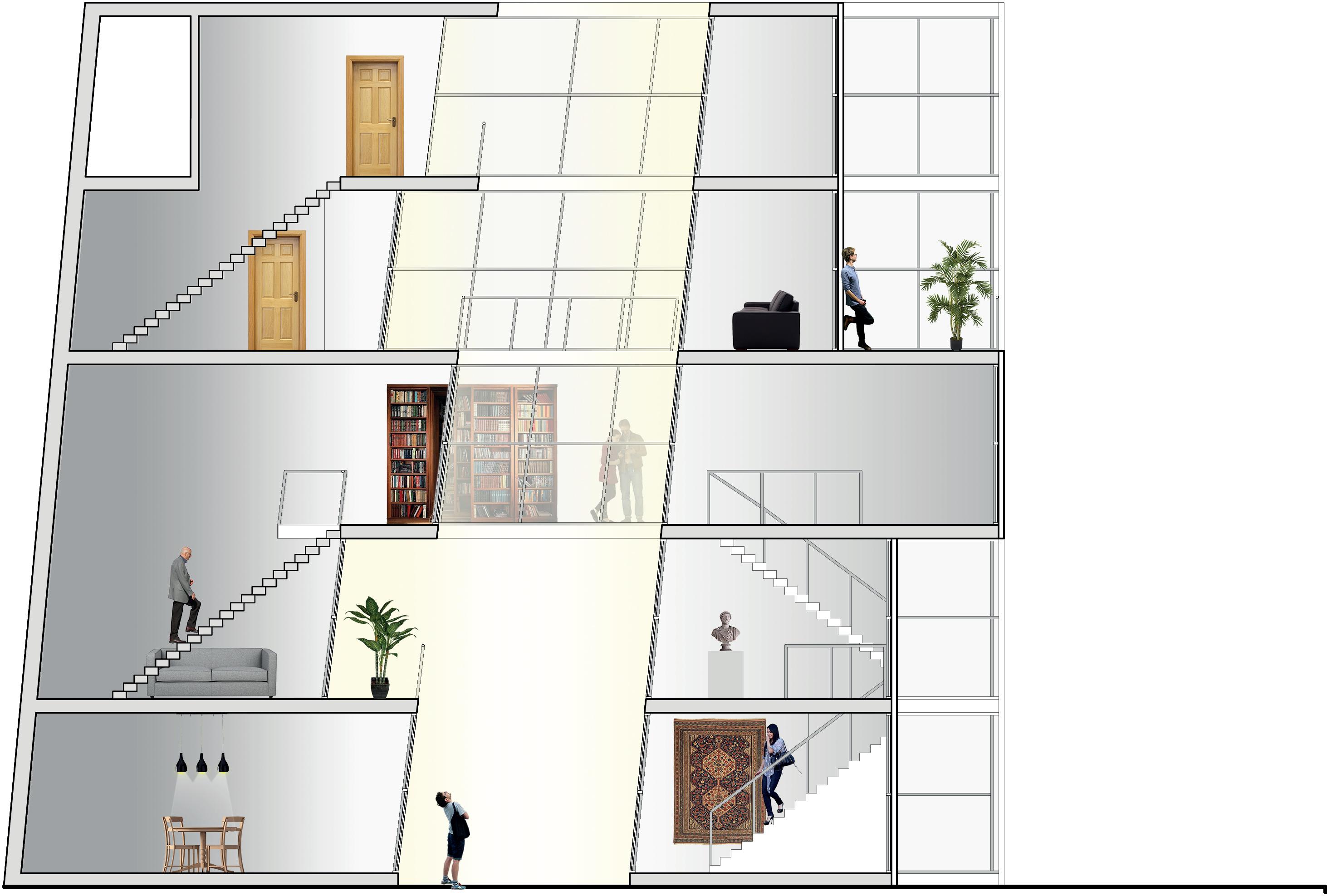

VILLA AFICIONADO
MAISON D’ARTISTE
Montréal
Ramy Mouslim
Université de Montréal
Tuteure Léa Zeppetelli
Automne 2016
BAILESTREET
SHIMMER
RÉSILLE DE FAÇADE
Ramy Mouslim
Université de Montréal
Tuteure Léa Zeppetelli
Hiver 2016

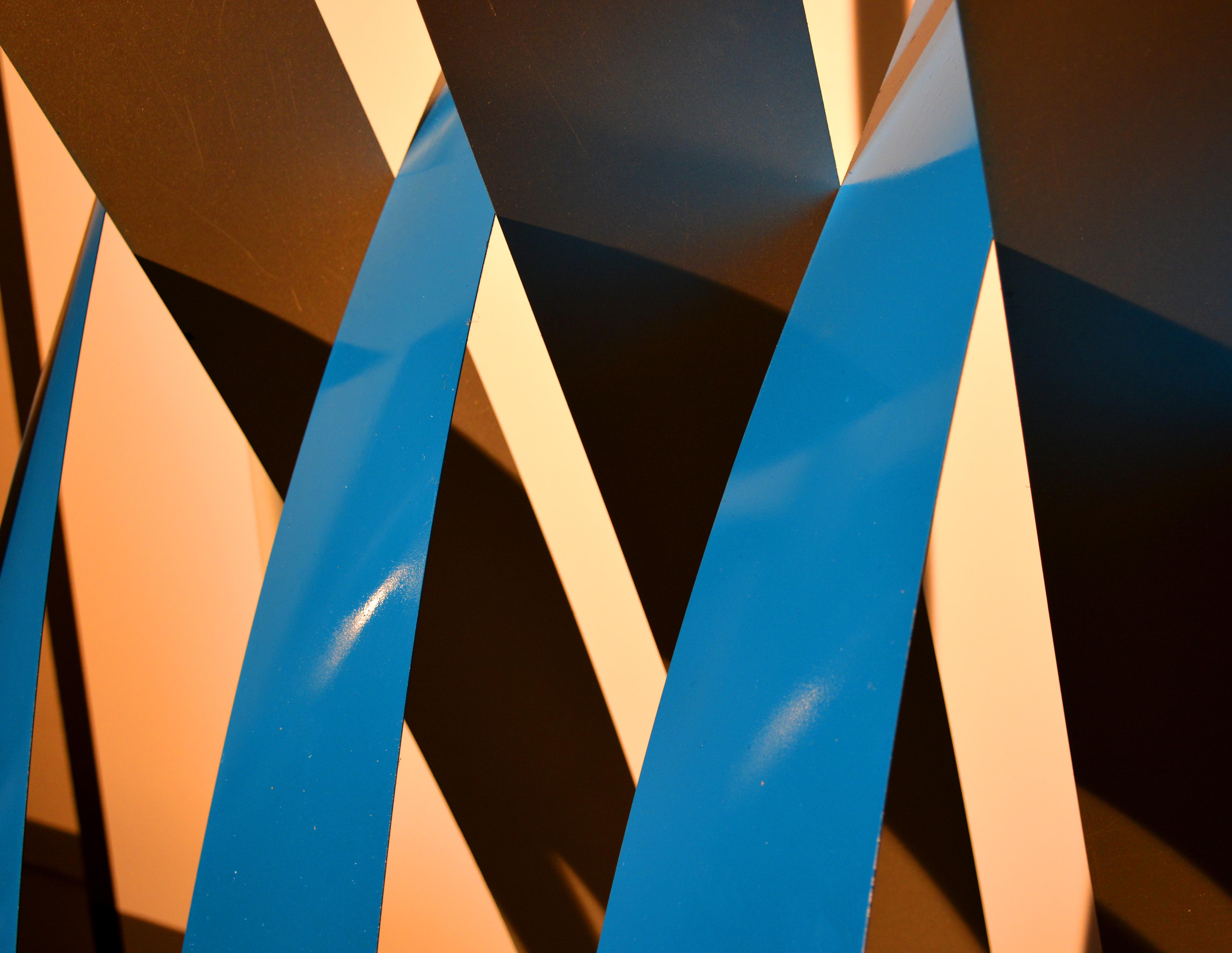

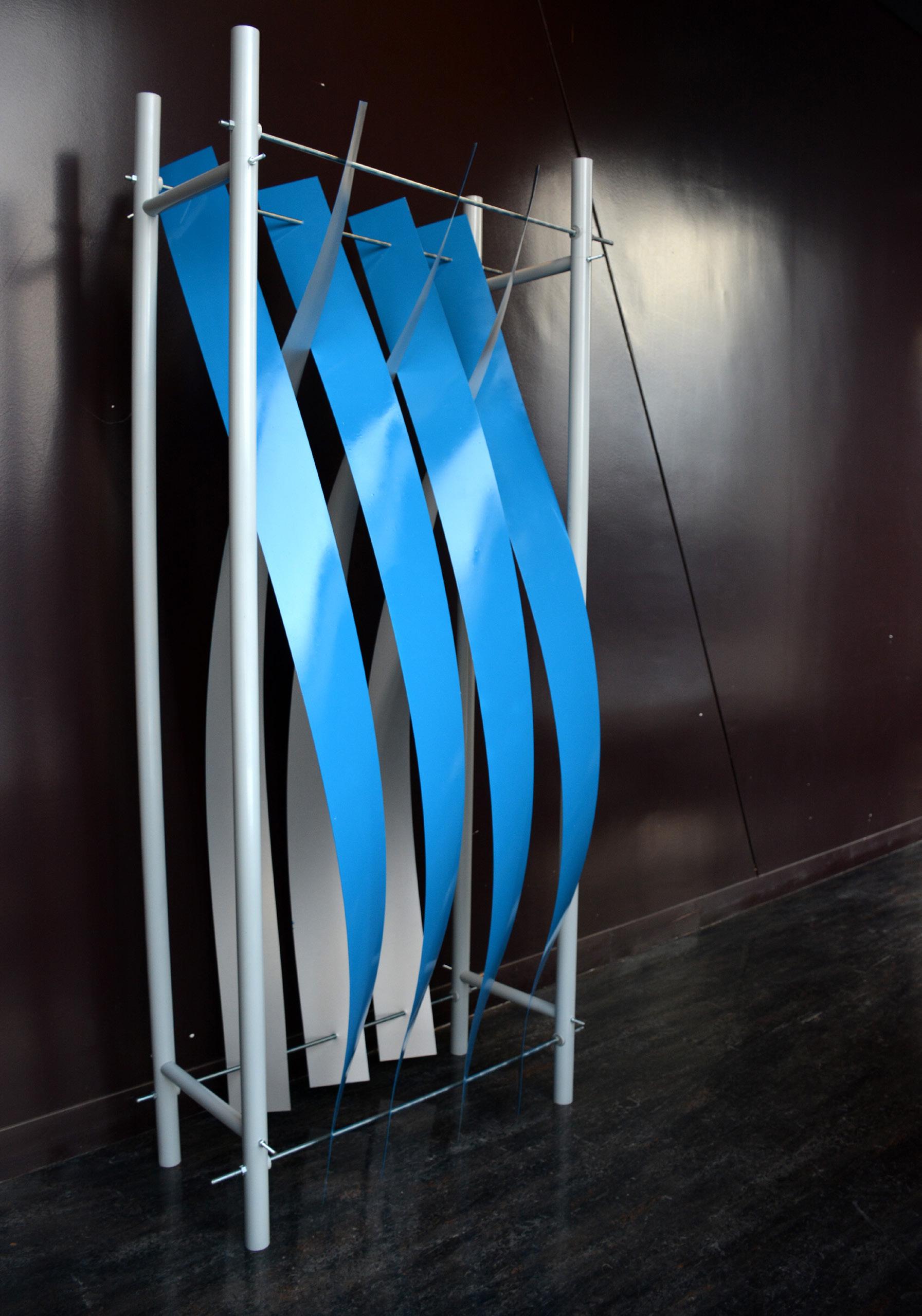

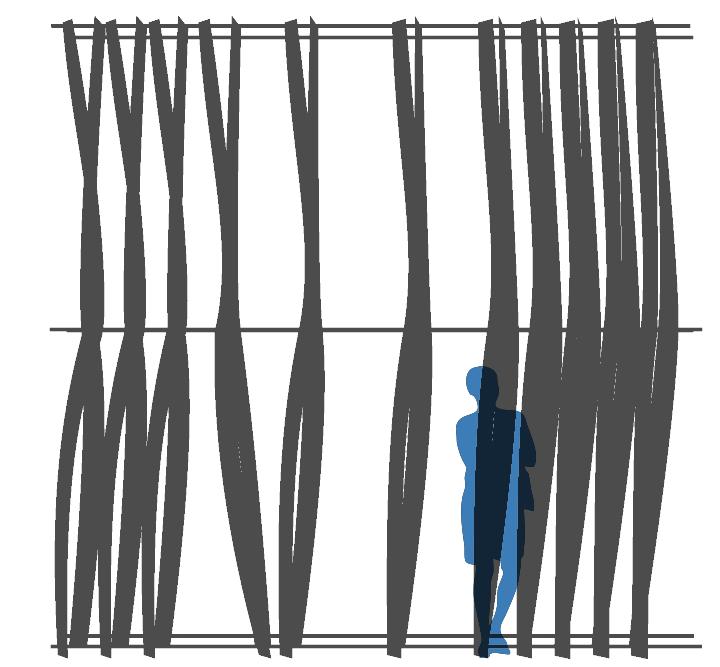

Les panneaux d’acier sont fixés à 4 tiges filletées de métal horizontales et continues. Celles-ci sont écrouées à des montants verticaux, disposés à intervalle régulier. Bien que pour le mock-up nous ayons employé de l’ABS pour les montants, ils sont prévus d’être en acier.
L’obtention de la forme finale du module de la résille se fait en trois étapes; deux panneaux d’acier sont pris en pair et sont tordus a 180 °, puis sont inclinés de manière à ce qu’ils se croisent, leur conférant l’aspect d’une séquence d’ADN.
Le module de base peut ensuite être dérivé en différentes autres formes, afin d’enrichir l’aspect final de la résille et lui donner une illusion de mouvement; les torsions peuvent être réalisées à différentes hauteurs et orientées à différents angles, de telle manière à créer un effet d’alternance de vide et de pleins au niveau de la résille.
