Proyectos Académicos
Julián Ramos
Bogotá, Colombia.
Proyectos:
Centros Urbanos
Río Magdalena
Equipamientos Urbanos Patrimonio
Bogotá, Colombia.
11.03.2001
Habilidades
Autocad Revit
SkecthUp
Enscape
Twinmotion
Adobe Photoshop
Adobe Ilustrator
Adobe InDesign
Adobe Lightroom
Microsoft Office
Fotografía Digital
Perfil
Estudiante de arquitectura de octavo semestre, con interés hacia el urbanismo, el patrimonio y el diseño, que tienen como propósito el mejoramiento de la calidad de vida de las personas y su entorno.
Creyente de que el espacio que habitamos influye en nuestros comportamientos, pensamientos y acciones.
Intereses
Me gusta la historia de la ciudad, su arquitectura y sus dinámicas, entender su evolución en el tiempo, su adaptación a nuevas necesidades hasta llegar a los espacios que hoy nos rodean.
Otra de mis pasiones es la fotografía, retratar la arquitectura que no se alcanza a contemplar en el día a día de la ciudad y que tiene historias por contar en sus fachadas y espacios.
Estudiante
Educación
Pontificia Universidad Javeriana
Estudiante de pregrado 8 semestre
2019-2024
Gimnasio Campestre San Francisco de Sales Educación básica y media
2018
Centro Colombo
Americano Bogotá
Nivel B1
2022 - 2023
Experiencia Laboral
Proyectos CHARQ S.A.S
Delineante de arquitectura en proyectos de restauración del patrimonio arquitectónico 2019-2021
Menthe E Ingenieria Prospectiva
Encargado de la expresión de planos arquitectónicos y modelado de Revit en el diseño de un conjunto VIS en Fusagasugá
2022
La ciudad fábrica
Proyecto: Centros Urbanos 2021-1
Ubicación: Hunts Point, Bronx - Nueva York
Equipo: Sofia Moscoso, Laura Echeverri y Julián Ramos

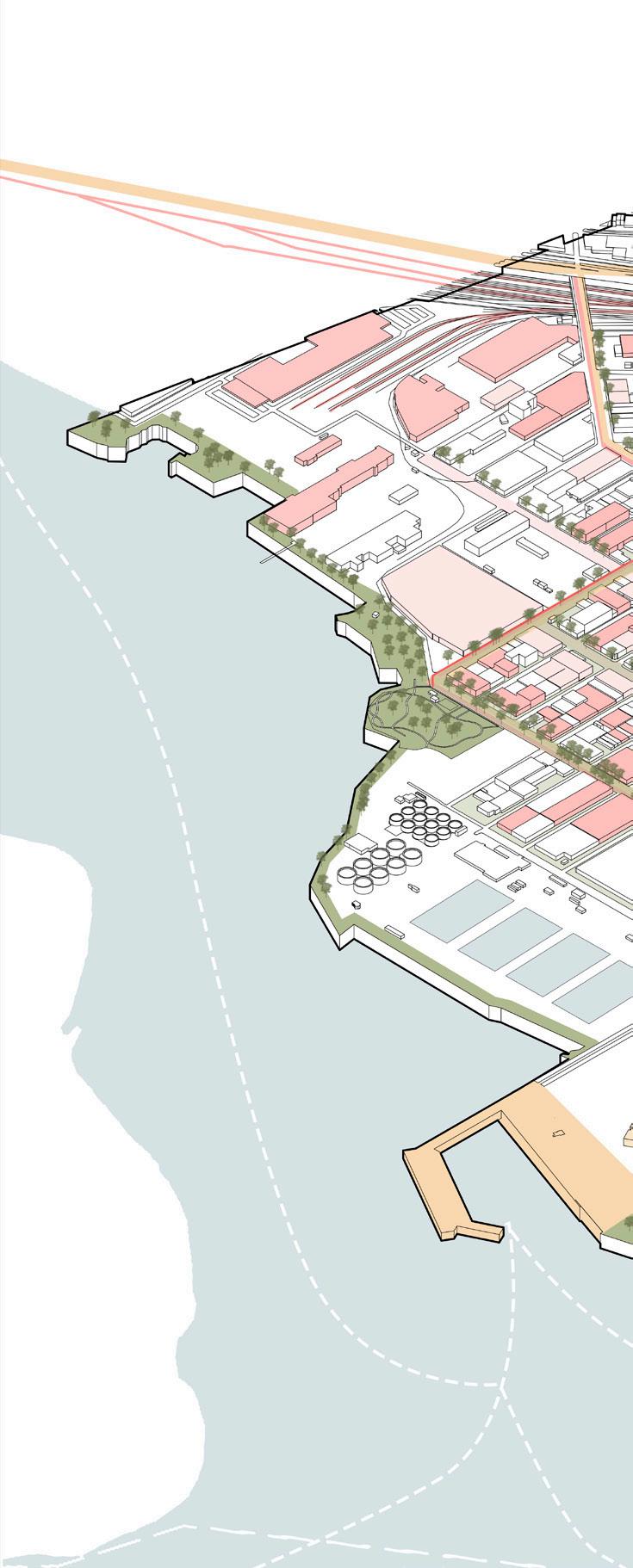

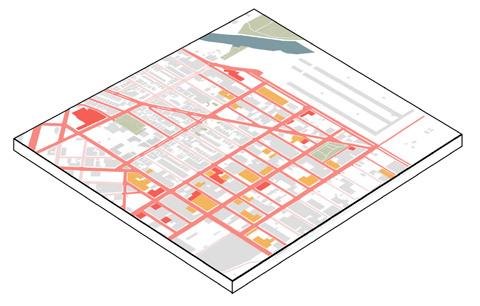

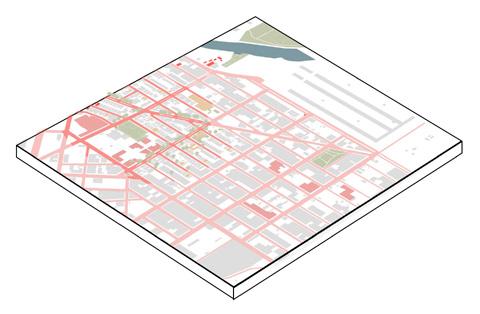

Objetivo: Proponer un master plan para la península de Hunts Point, que permita el mejoramiento de la calidad de vida de sus habitantes y de su ecosistema, hacia políticas net zero, partiendo de sus dinámicas actuales o insurgentes, como un barrio fábrica, de transformación y almacenamiento de alimentos. También como un barrio cultural y diverso inmerso en la contaminación de su industria.
Con la síntesis de fenómenos logramos identificar un territorio productivo dual y multifacético, con dos grandes polos productivos que buscan desarrollarse en el territorio y emerger dentro de él. Encontramos una dualidad territorial que se ve marcada en su morfología y es sus actividades productivas.

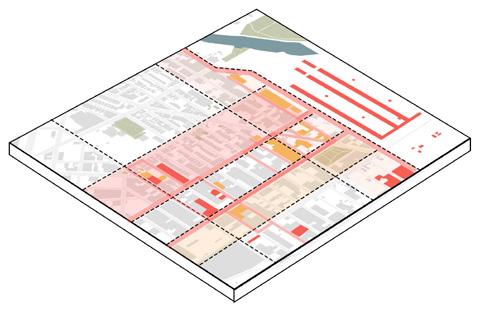

Como posible resultado de la síntesis se plantearon tres escenarios futuros en base a sus fenómenos actuales, Hunts Point Net Zero, ecosistema industrial y el surgimiento de un borde activo son estos escenarios con los que se plantea un master plan para el desarrollo de una industria limpia que permita la conexión de la península con la ciudad como un atractivo ambiental, gastronómico y cultural.
Atlas Hunts Point - Issuu

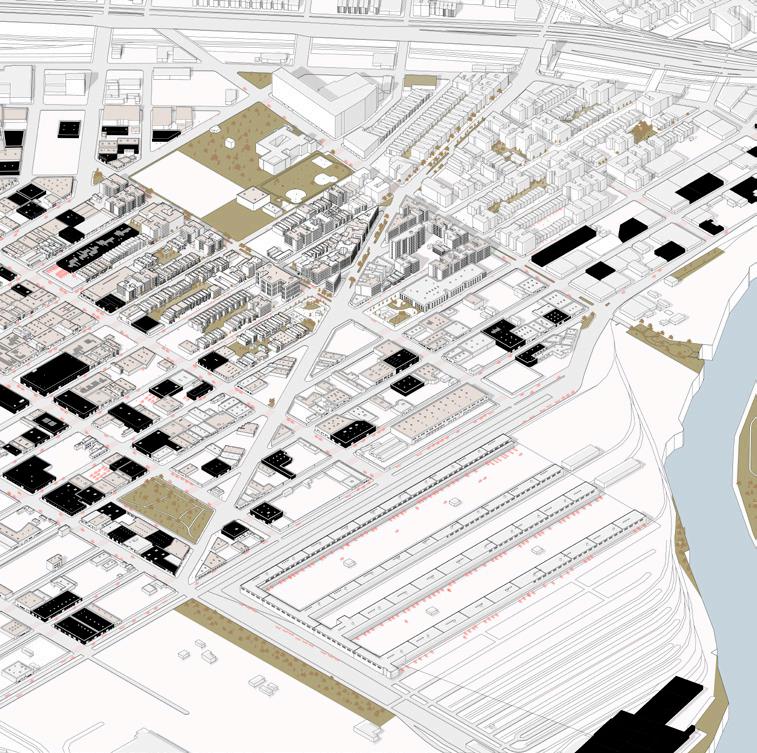

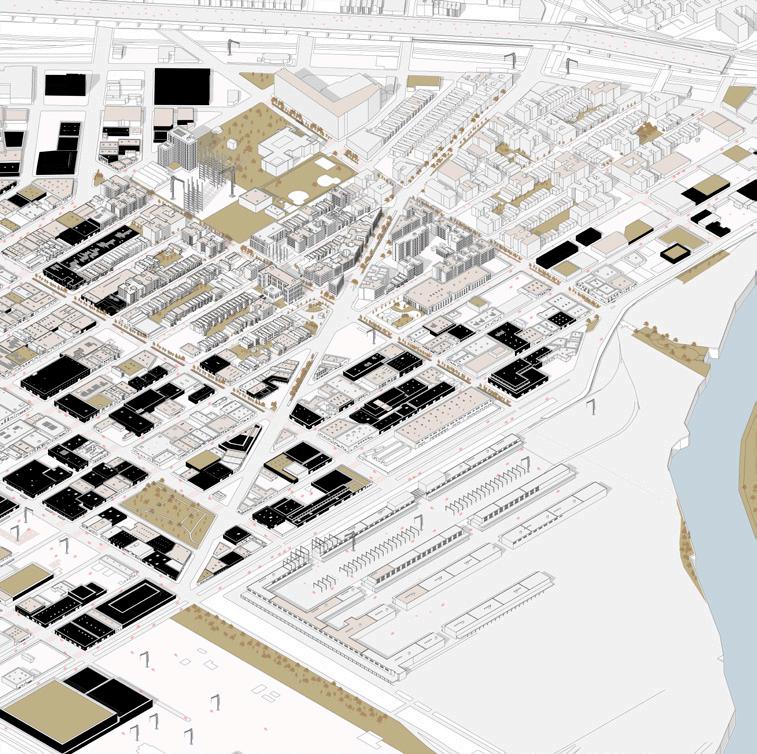

Hunts Point
Industria Flexible Estación Tren Puerto

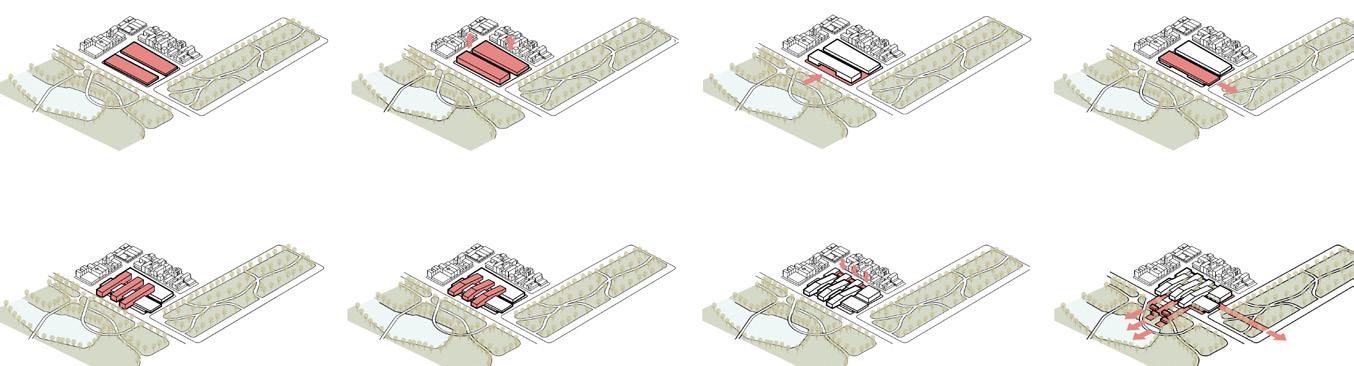

Compactar
A través de la creación de una nueva red de servicios y dotaciones que consiste de una serie de equipamientos estrátegicos que respondan a la demana del territorio. Creando una nueva centralidad que evite que tengan que salir de la península a obtener servicios.
Flexibilizar

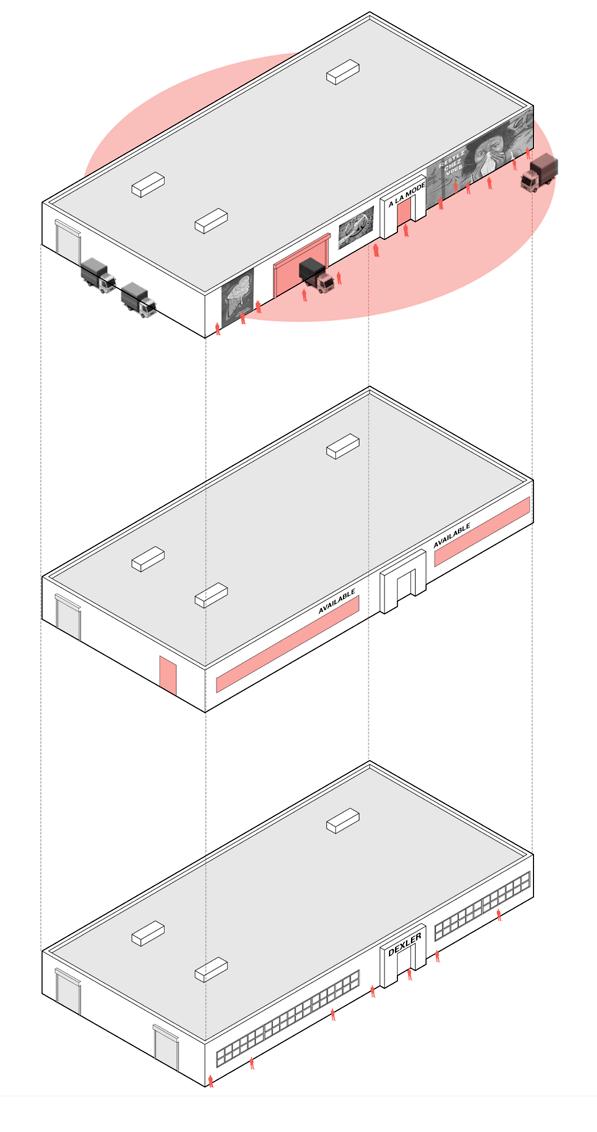

Aprovechar espacios nuevos, vacantes y en desuso que tienen potencial dentro del territorio y también la ubicación de estos a la hora de buscar potenciales usos nuevos y mixtos, potencializando nuevas relaciones industriales y económicas por medio de relaciones urbanas.
Programar
La utilización de los códigos genéticos, como herramienta dentro del atlas ecléctico, nos permite tener un entendimiento de la escala pequeña de la ciudad. Así mismo, dentro de la temática específica de la ciudad fábrica dentro del territorio de hunts point, así entender la relación que están teniendo las edificaciones productivas con los peatones, con los carros y la calle.
Activación de Ocio
Crear una nueva red de movilidad que sea eficiente para toda la población, flotante, permanente y para las industrias, como parte fundamental de Hunts Point. Además, se generaría la relación metropolitana competente para la península con el resto de los distritos de Nueva York.
Industrias Macro
Apropiación Emergente

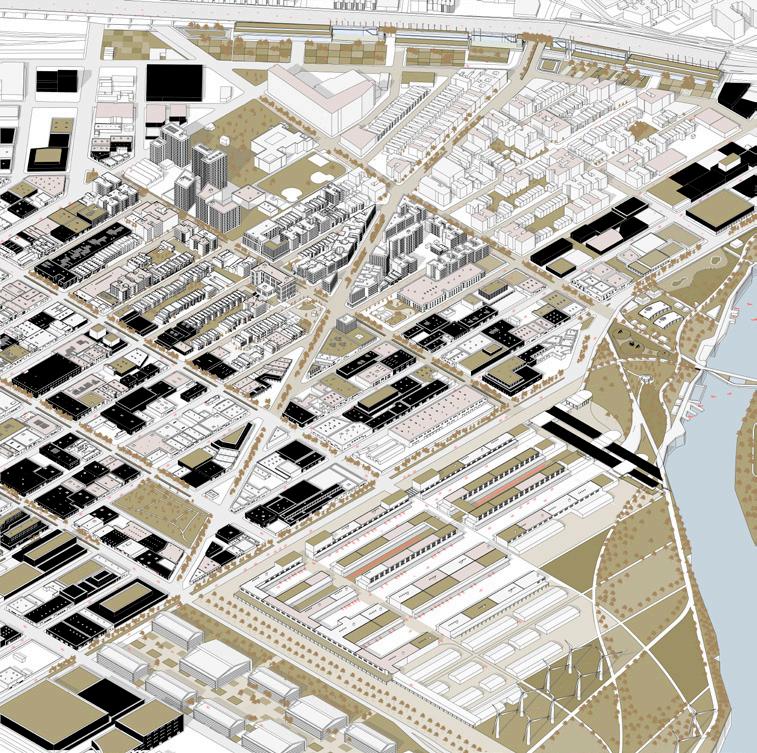

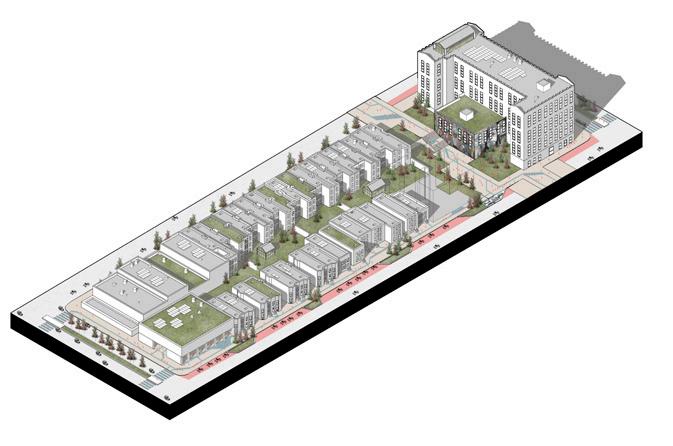

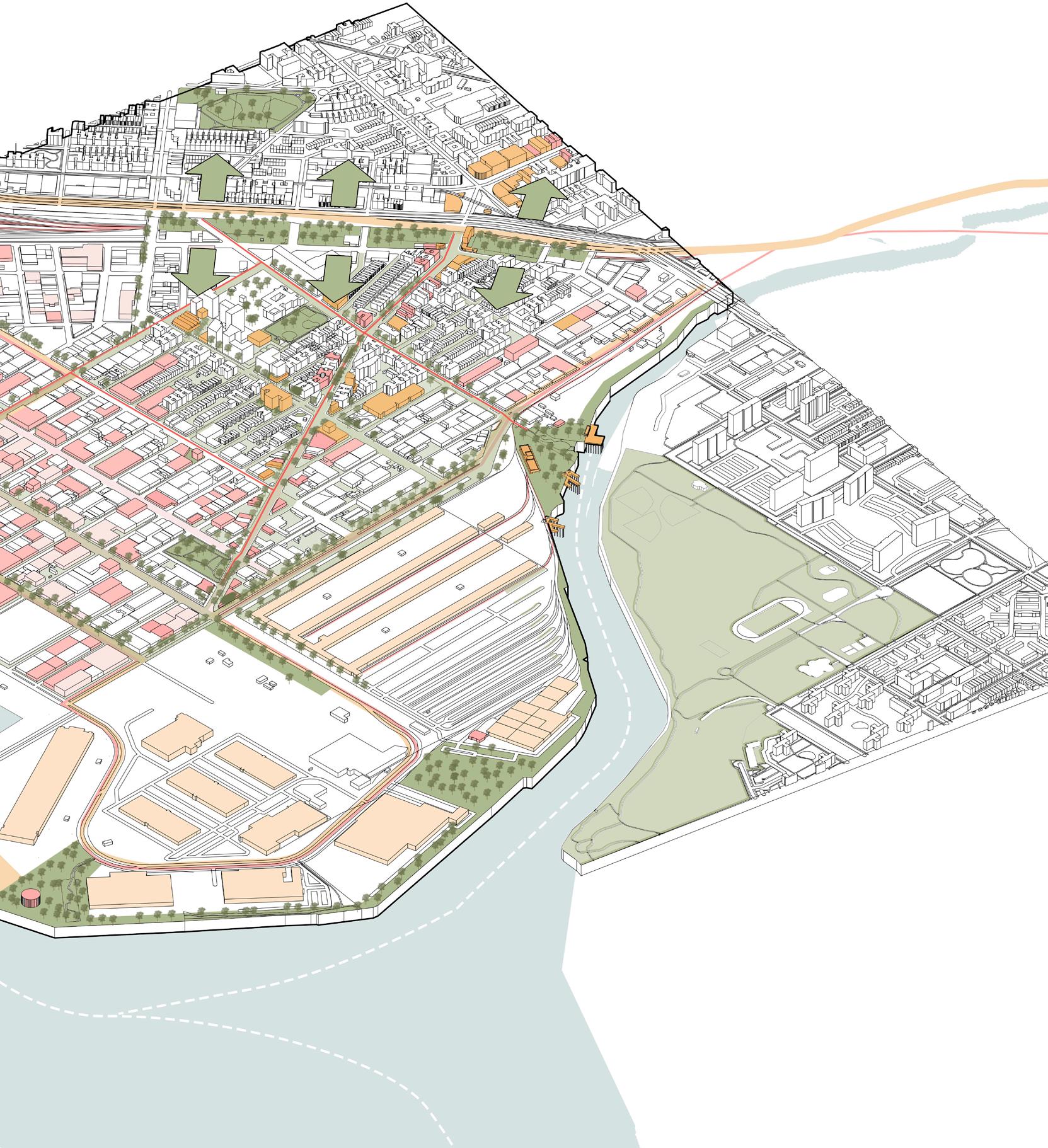

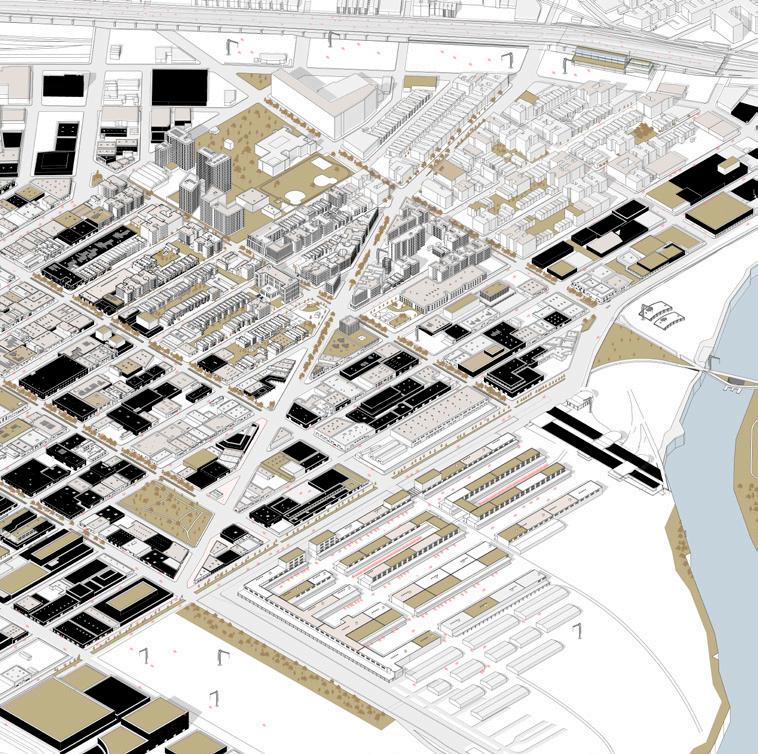

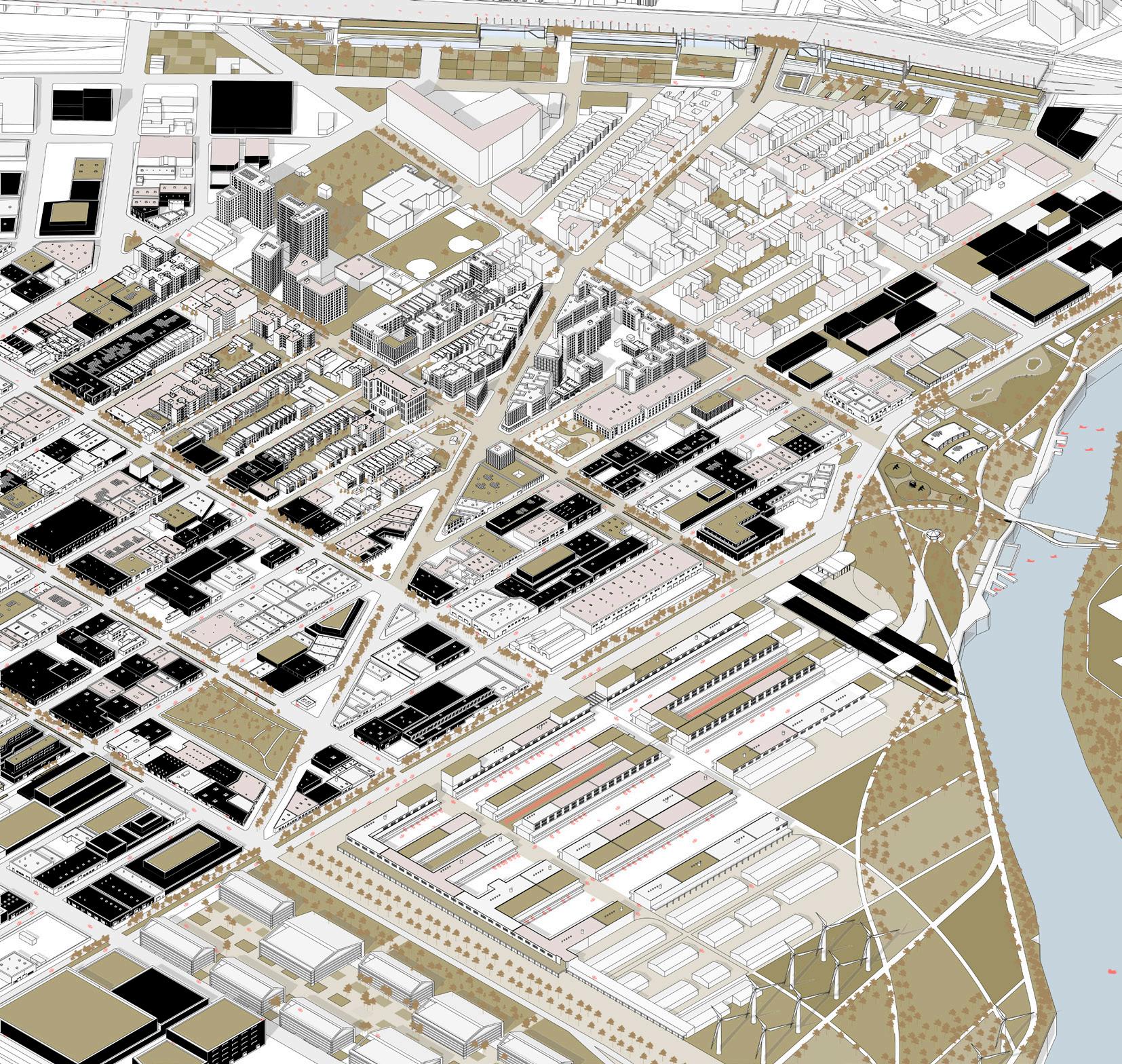

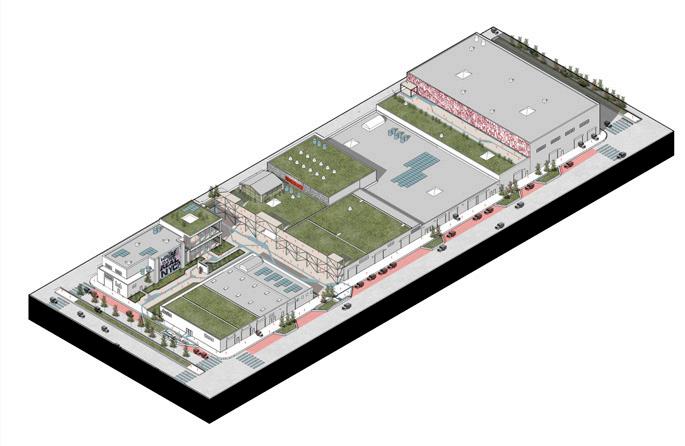

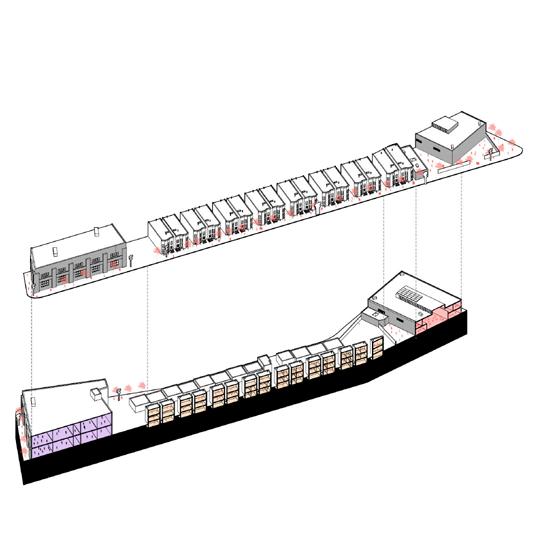

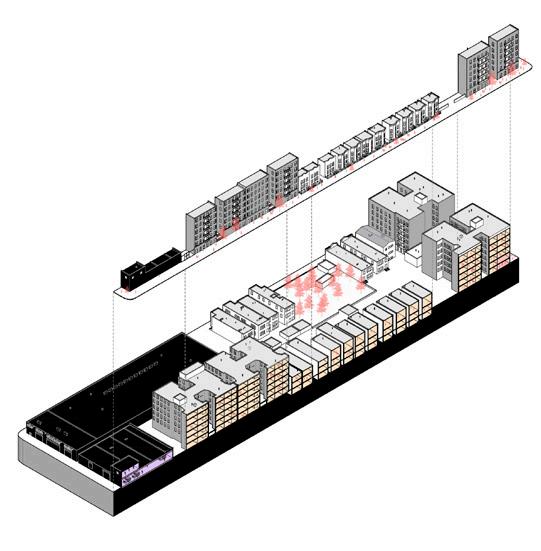

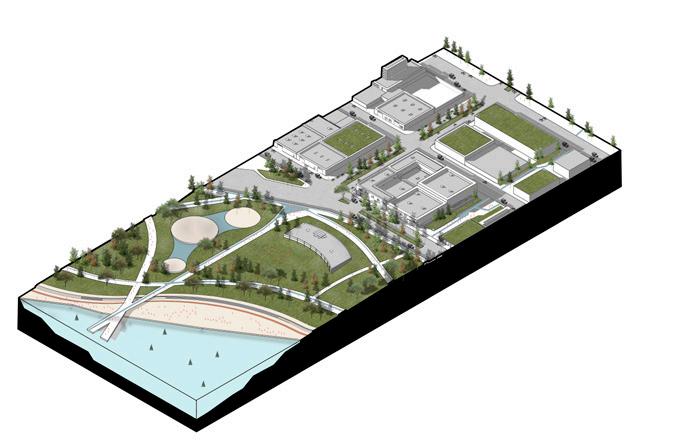

Master Plan
Núcleos Progresivos
Manzanas de Amortiguación
Vivienda Oculta
Manzanas de Amortiguación
Vivienda Oculta
Industria Cultural
Industria Emergente
Hunts Point

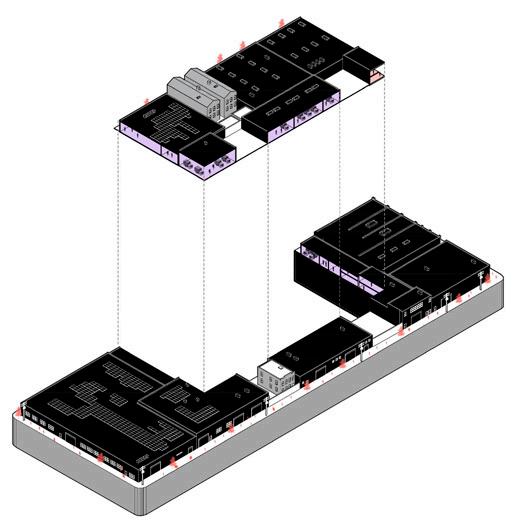

Fenómeno Ecosistema Industrial
2021
2031
2008 Industria Nueva
2051 Industria Recuperada

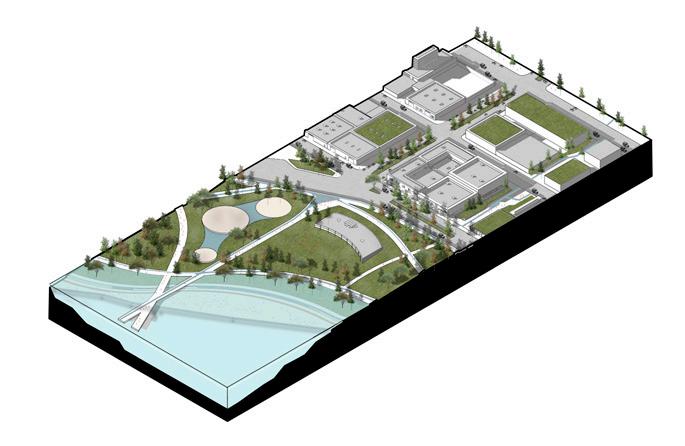

Riverside Park - Inundación
Lifeline
Cambios de Nivel
Riverside Park - Verano Waterfront
Espacio público
2021 IndsutriaAbandonada
Manzanas Híbridas
Senderos Peatonales
Activismo
Industria Mixta
Expresión Urbana
Riverside Park - Inundación
Conexión Verde
Primer Piso Activo
Permeabilidad
Riverside Park - Verano
Conexión Verde
Activismo Activismo
Lifeline
Waterfront
desarrollo de actividades de comerciales, culturales y de activismo. cultivados en el territorio con el correcto manejo en su postcosecha. las actividades agrícolas del sector.
postcosecha de cercanías a la serranía, zación de productos
rojos son producción se articuaula múltiple tienda de bastecimiento como convergencia actividaparte postede secado aseo.
La tienda funciona como un articulador entre lo productivo y lo social. Lo productivo se establece en cercanías a la vía principal mientras que lo social al lado contrario, lejos de la logística y el ruido.
Abastecerse Secado
Es un nodo articulador de las poblaciones ubicadas en lo alto de la serranía Lucas con el puerto de intercambio y comercialización de productos río Magdalena. También funciona como un centro de control y cuidado secha de la materia producida en cercanías a la serranía, para la comercialización de productos de mejor calidad.
La tienda funciona como un articulador entre lo productivo y lo social. Lo productivo se establece en cercanías a la vía principal mientras que lo social al lado contrario, lejos de la logística y el ruido.
poblaciones ubicadas en lo alto de la serranía de San comercialización de productos situado en el un centro de control y cuidado de postcocercanías a la serranía, para la comercialización

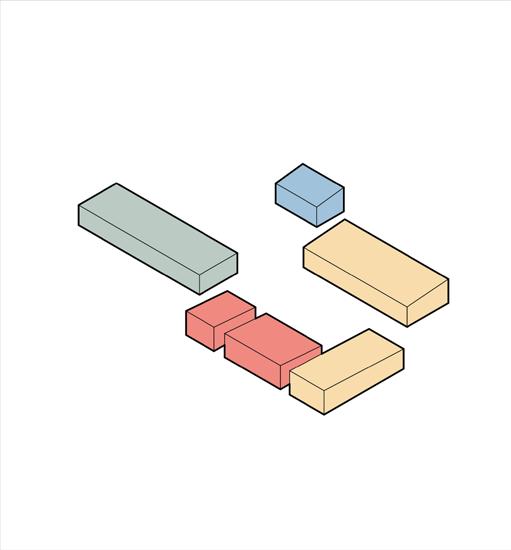

Los volúmenes rojos son espacios de producción y control que se articulan con el aula múltiple mediante la tienda de bastecimiento como punto de convergencia entre ambas actividades. En la parte posterior las camas de secado y el punto de aseo.
funciona como un artilo productivo y lo productivo se establece a la vía principal lo social al lado conla
Centro de reunión
o de
volúmenes direcciooriente a occi evitan la entrada directo en la del día, que, con la entra ventilación natural disminuye la tempe interna.
procesos de postcosecha desarrollo de estas actividades

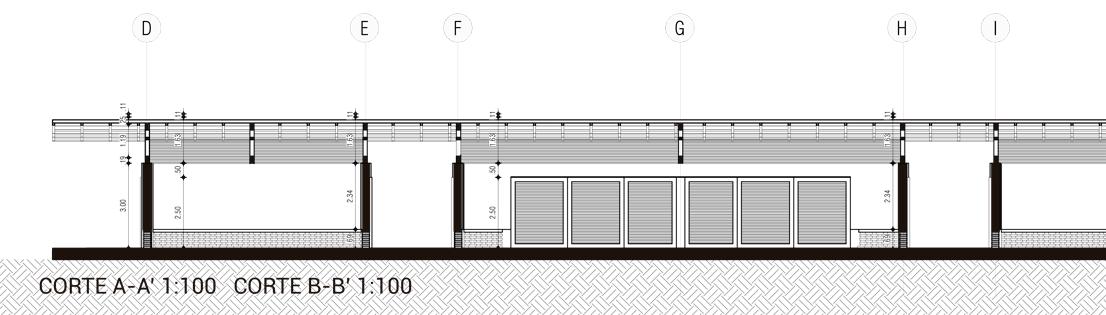

1:100
sobre el Magdalena. abastecimiento.

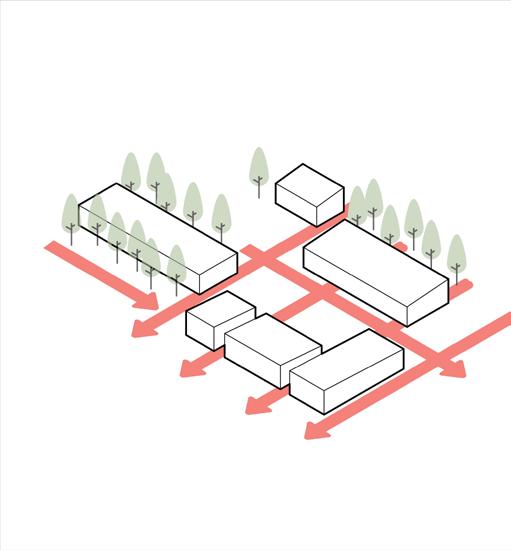

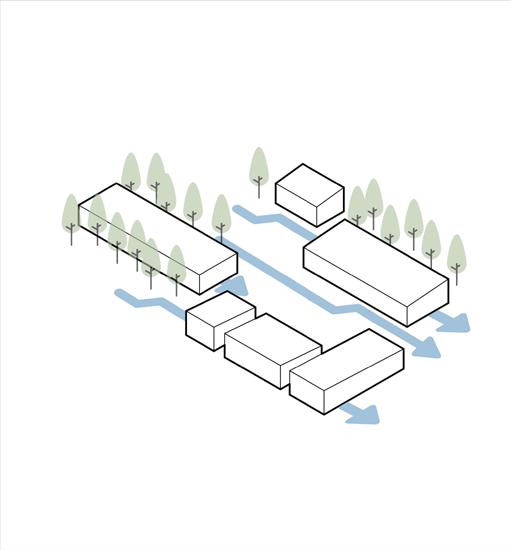

Los vientos vienen del occidente hacia el oriente. Por lo que las volumetrías propuestos se encuentran en esta misma dirección para canalizar las corrientes hacia su interior, de manera longitudinal, y hacia los espacios de
Los recorridos internos de la
ciones ubicadas en los edifi cios.
Fachada Sur Fachada Norte
Los volúmenes rojos son entre ambas activida des. En la parte poste-
Los recorridos implantación vía principal de cohesión social, en el medio. relaciones físicas entre las diferentes ciones ubicadas cios.
La tienda funciona culador entre social. Lo productivo en cercanías mientras que lo trario, lejos de la

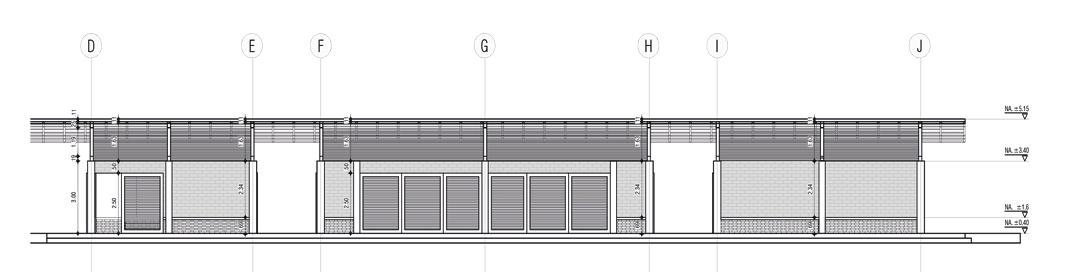

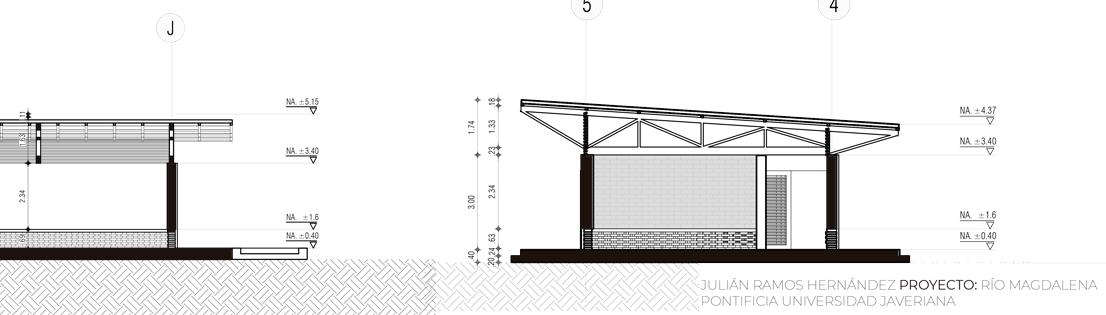

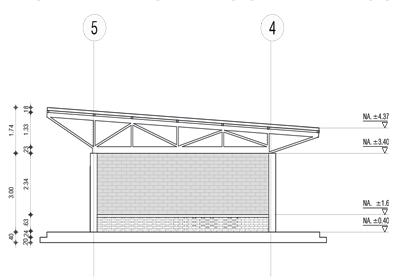

FACAHDA OESTE ESCALA 1:200
Los materiales utilizados en el diseño arquitectónico fueron escogidos por su rentabilidad (como la teja de zinc)y presencia en el sector de intervención (como el adobe y el perillo.
FACAHDA ESTE ESCALA 1:200
RÍO MAGDALENA BOLÍVAR SAN LUCAS PASO
Los vientos vienen del occidente hacia el oriente. Por lo que las volumetrías propuestos se encuentran en esta misma dirección para canalizar las corrientes hacia su interior, de manera longitudinal, y hacia los espacios de esparcimiento y cohesión social.

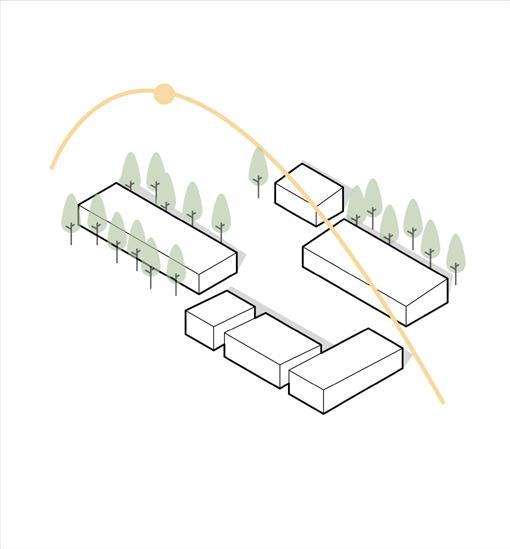

Los volúmenes direccionados de oriente a occidente evitan la entrada del sol directo en la mayor parte del día, que, combinado con la entrada de ventilación natural se disminuye la temperatura interna.
Los recorridos internos de la implantación comunican la vía principal con el espacio de cohesión social, ubicado en el medio. Esto genera relaciones físicas y visuales entre las diferentes poblaciones ubicadas en los edificios.
MINERÍA BAJA CONECTIVIDAD EROSIÓN
Los volúmenes rojos son espacios de producción y control que se articulan con el aula múltiple mediante la tienda de bastecimiento como punto de convergencia entre ambas actividades. En la parte posterior las camas de secado y el punto de aseo.
DIAGNÓSTICO OBJETIVO ESTRATEGIAS ACCIONES
La tienda funciona como un articulador entre lo productivo y lo social. Lo productivo se establece en cercanías a la vía principal mientras que lo social al lado contrario, lejos de la logística y el ruido.
de reserva campesina (ZRC) sirve como modelo de la tierra y las asociaciones campesinas. potencial eje estructurante en la conectividad y comercialilos centros urbanos. ilícitos con la plantación de cacao.
principales territoritoriales, sociales; sistémiactirelacondiciones la Partiendo dellas cobertura básicas

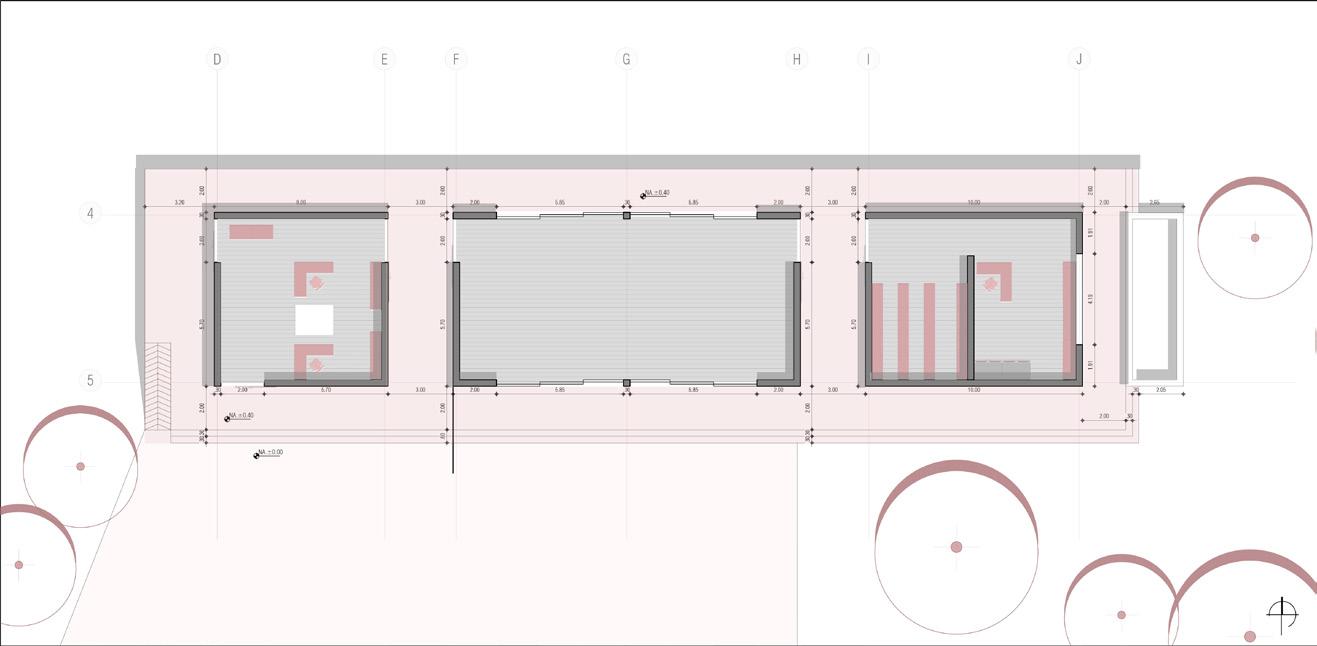

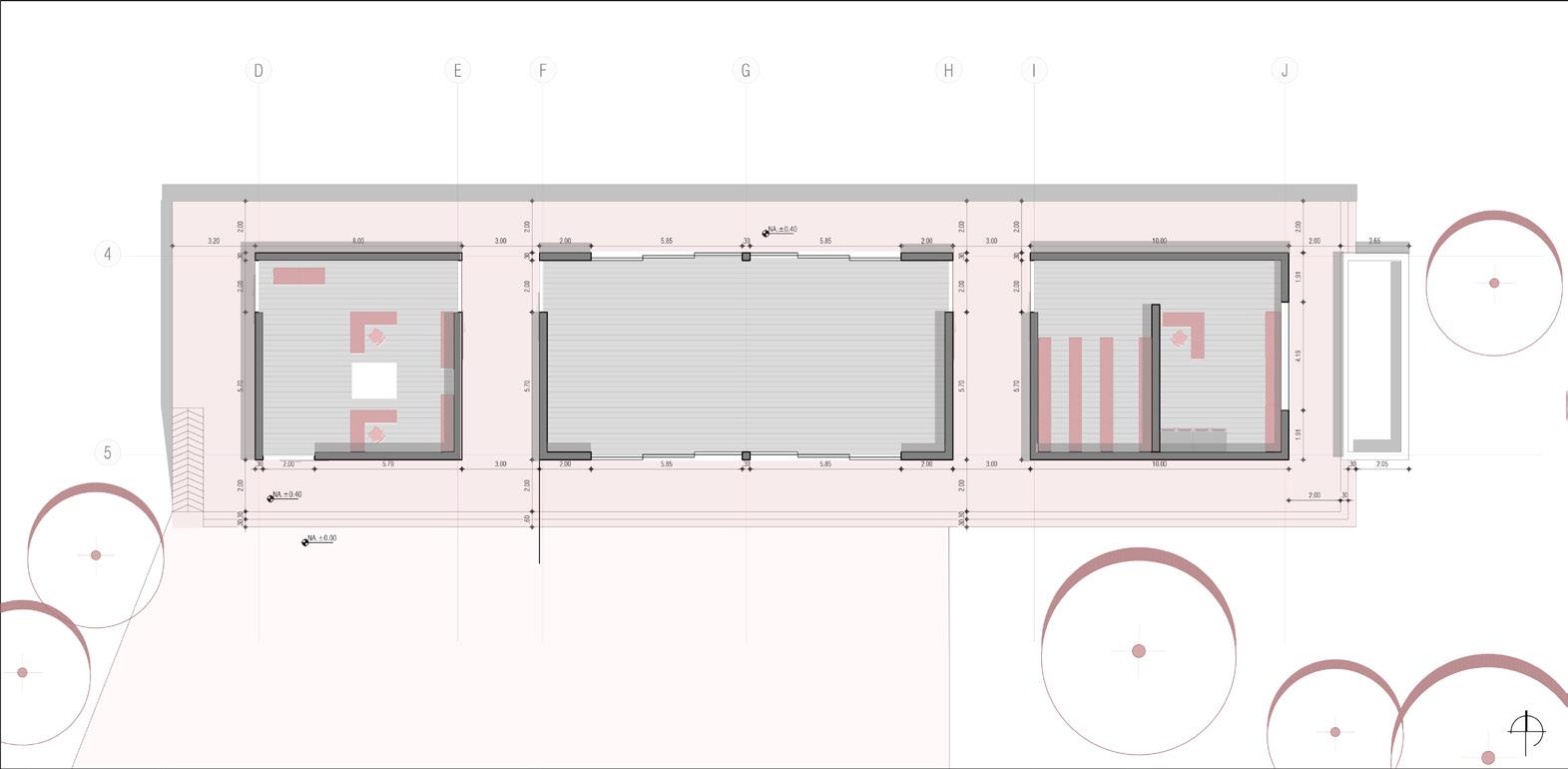

PLANTA ARQUITECTÓNICA 1:100
PROPUESTA
REGIONAL
FUNCIONES DEL SISTEMA
RENTABILIDAD
CONTAMINACIÓN DEL AGUA
Las condiciones naturales del territorio determinan las actividades productivas del territorio.
SOCIAL
Las condiciones socioculturales influyen tanto en la producción, la falta de acceso a la educación y la migración campesina.
La producción es la respuesta a las condiciones territoriales, que establecie los suelos y recursos para servicios de abastecimiento.
MINERÍA ILEGAL
USUARIOS TERRITORIALES
OPORTUNIDADES ESQUEMÁTICA

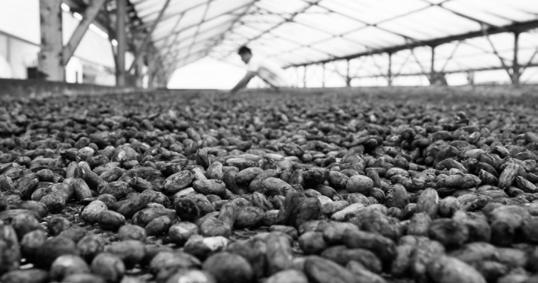

Recolectar las cosechas de las poblaciones rurales, para su cuidado y control en los procesos de postcosecha con el fin de liberar espacio y tiempo que el campesino debe invertir para el desarrollo de estas actividades
Acopiar los productos de la región para su traslado al punto de comercialización sobre el Magdalena. Reunir las poblaciones circundantes en torno a la producción, la cultura y el abastecimiento.

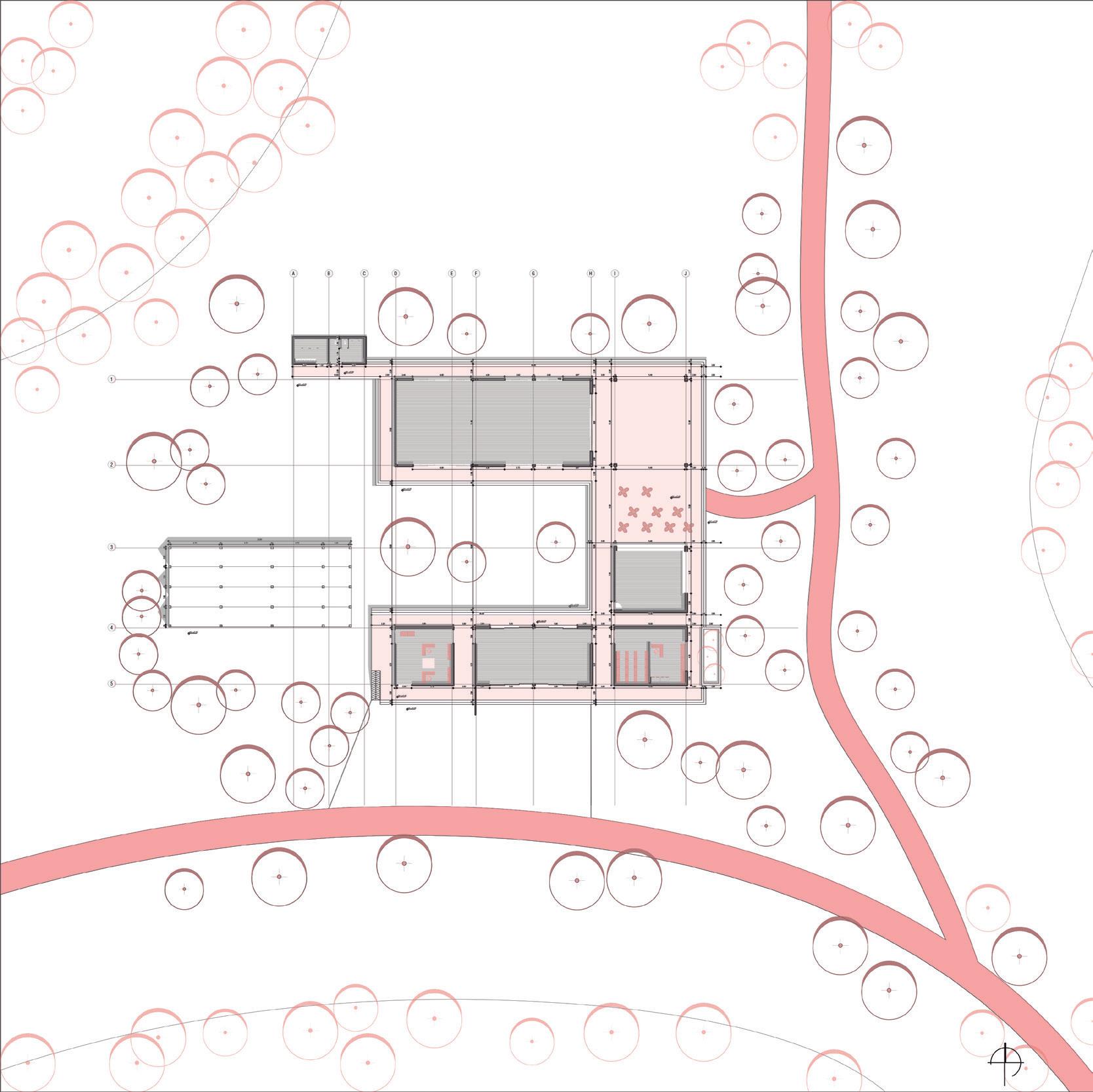

PLANTA DE IMPLANTACIÓN 1:500
Para el desarrollo de una implantación de proyecto accesible a la mayor cantidad de población posible del territorio se generó una cuadricula de 5 km por 5 km (una hora de recorrido a pie), para delimitar que zonas del área de estudio cuentan con una mayor aglomeración de construcciones, por ende, de habitantes. Se obtuvo una aglomeración de personas entre la falda de la serranía de San Lucas y la ronda del río Magdalena, una aglomeración ubicada al norte en la ZRC y otra en la zona centro en cercanías a un camino existente que los comunica con el casco urbano de Morales.
SUBFUCNIONES
BAJA CALIDAD DEL PRODUCTO
IMPLANTACIÓN NO RENTABLES
SISTEMAS Y MATERIALES
ACTIVIDADES
PRODUCTIVAS
SUMINISTROS COSTOSOS
MALA INFRAESTRUCTURA
Los principales usuarios a quien va dirigido el desarrollo de este centro de acopio agrario es a aquellos agricultores que no poseen la infraestructura, el tiempo o el conocimiento de las actividades de postcosecha que le den mayor calidad al producto. Así mismo la población joven o sin acceso a tierra podría aprender de las técnicas de postcosecha y encargarse de esta en el centro de acopio.
TECNOLOGÍAS
FACAHDA OESTE ESCALA 1:200
Cable. Biodigestor. Energía hidráulica cinética. Burro / Moto. Muelle de comercialización.
en donde se realicen las actividades de postcosecha que incrementen el valor y la calidad de los exceden secado, fermentación, tostion, calsificación, almace para el transporte aéreo de la producción de
km de distancia – una hora de recorri
1. Punto de control 2. Aula múltipleCentro de Inteligencias Múltiples
Kennedy, Bogotá
Proyecto: Equipamientos Urbanos 2022-1

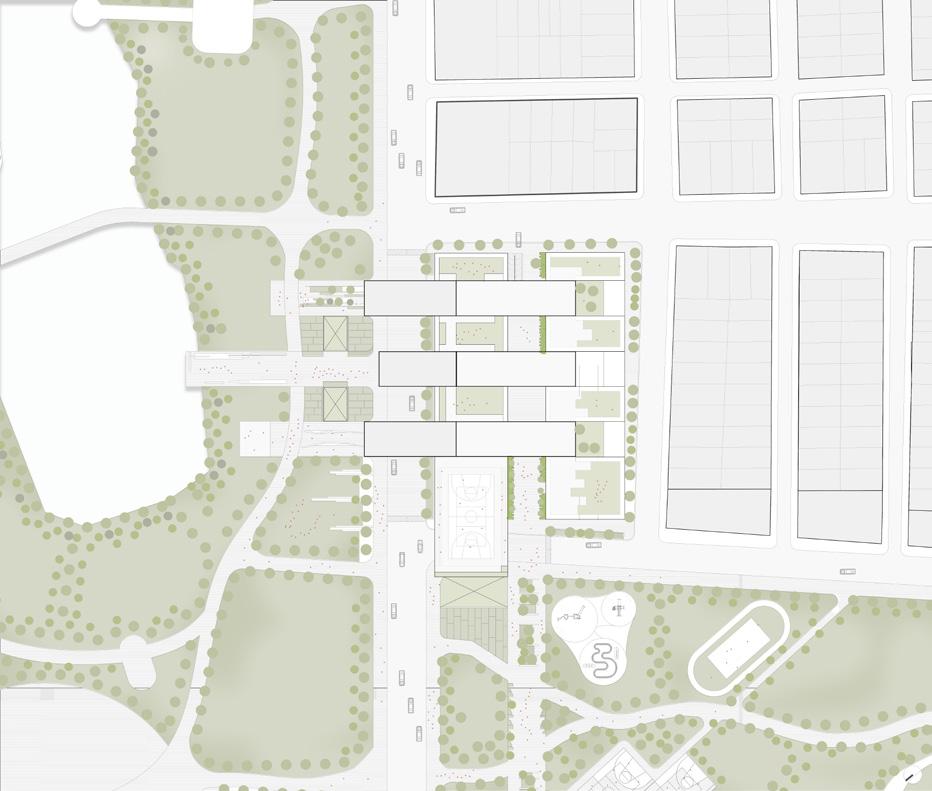

Ubicación: Humedal La Vaca, Kennedy - Bogotá
Objetivo: Proponer el equipamiento adecuado en un contexto urbano determinado por altas condiciones de desigualdad social, guiado por un plan urbano basado en la acupuntura urbana para el mejoramiento de la calidad de vida de los habitantes del sector, mediante el relacionamiento de elementos ambientales y el espacio público.
¿Qué es?

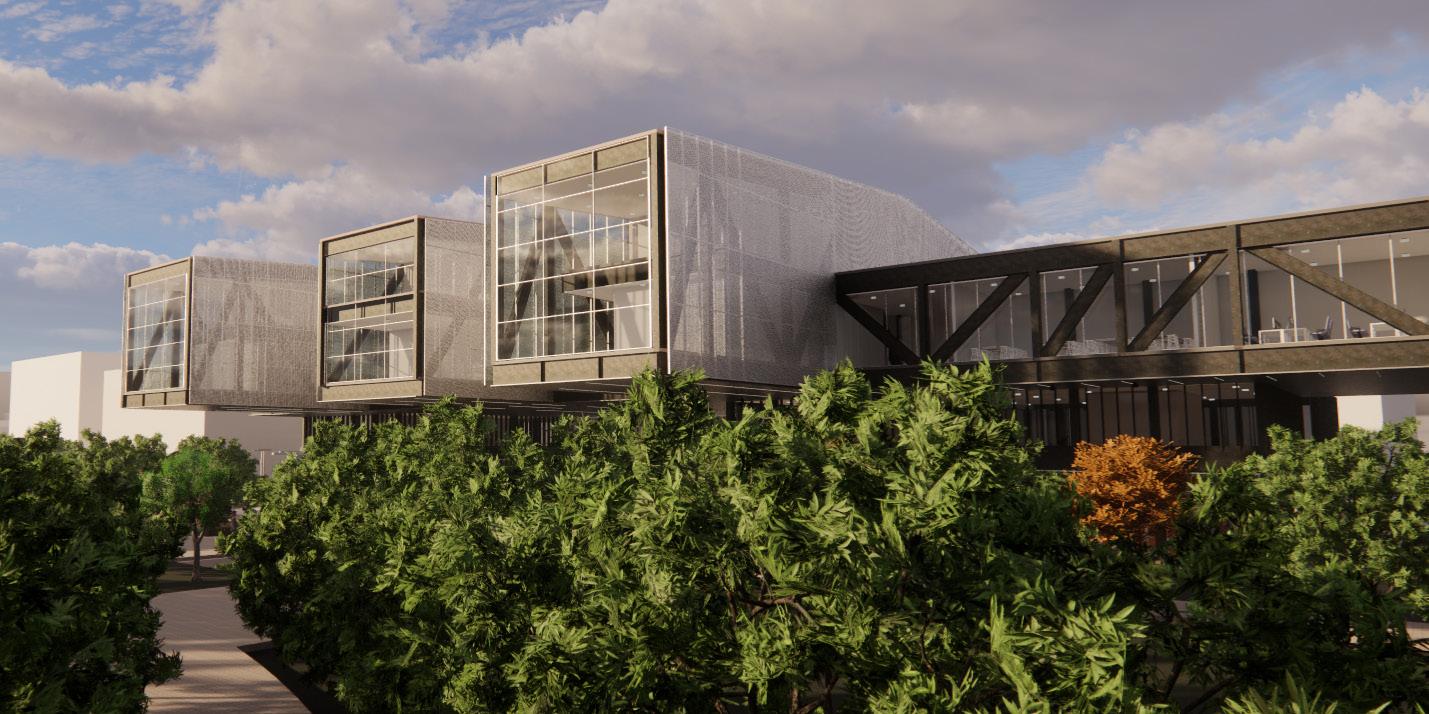

Un centro educativo con atención a primaria básica, bachillerato y educación técnica, basadas en el desarrollo de las inteligencias múltiples entendiendo la diversidad de saberes, conocimientos y aptitudes de los jóvenes, respondiendo a un déficit de cupos de educación en el sector de estudio.

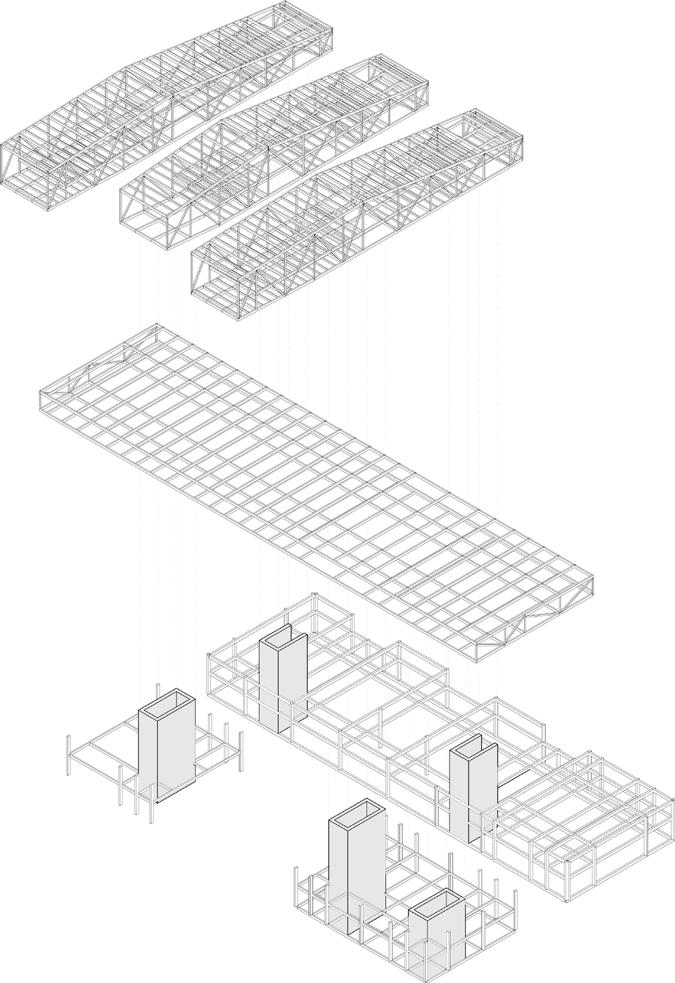

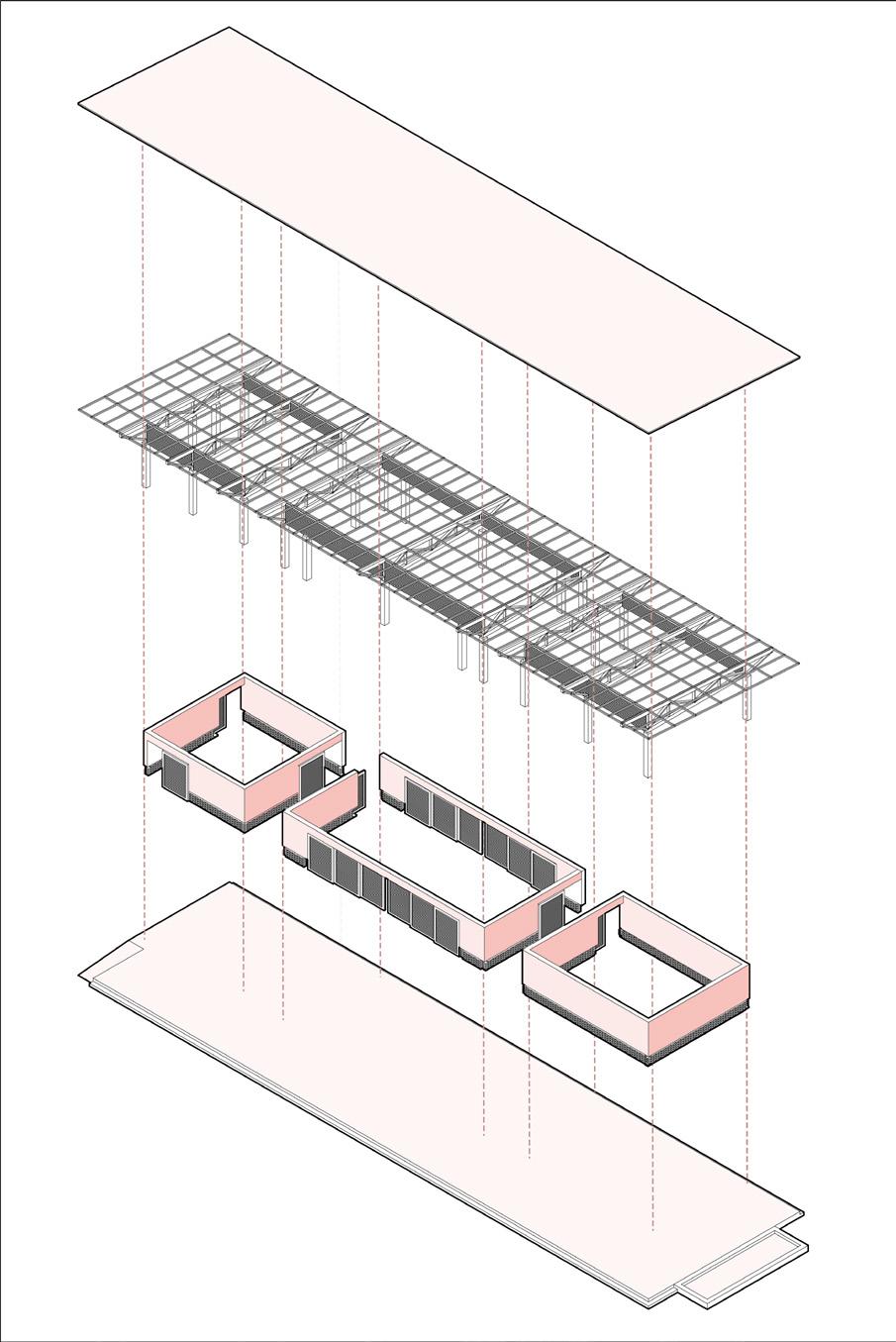

Vigas Virendeel Viga Virendeel Nucleos EstructuralesPlanta de Cubiertas

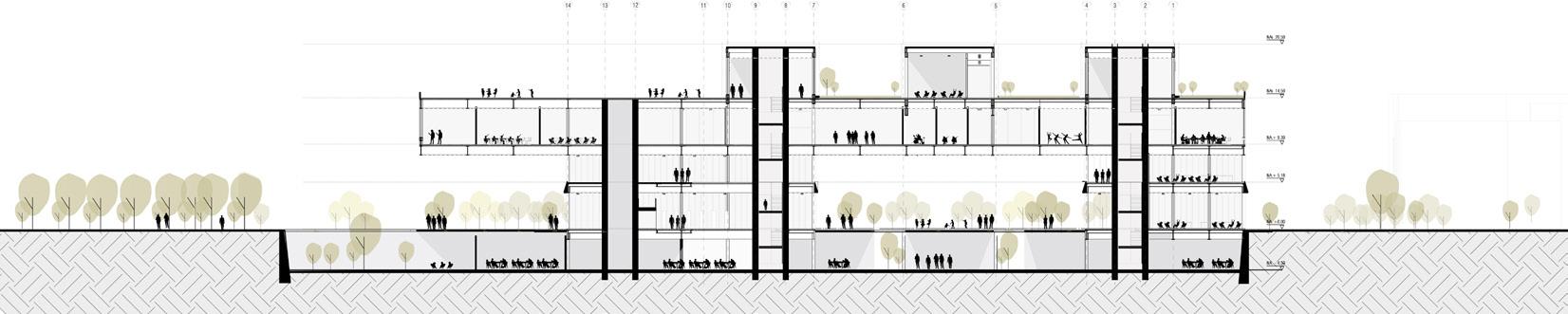

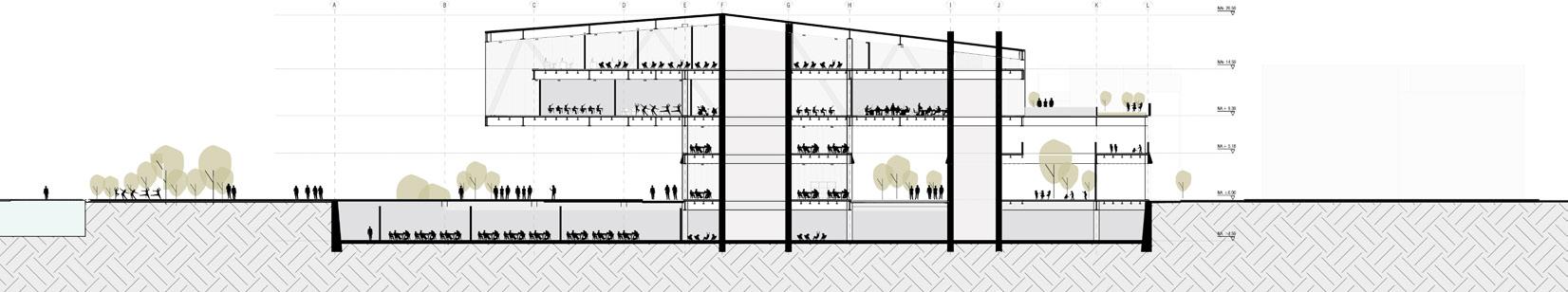

Corte Longuitudinal
Corte Transversal

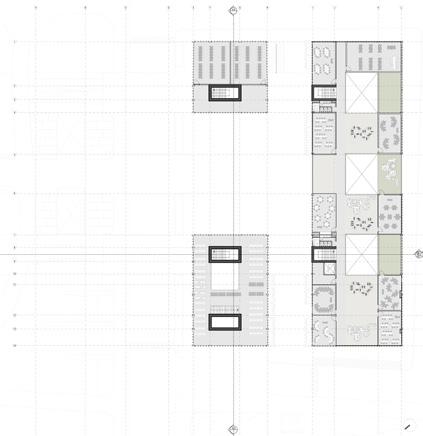

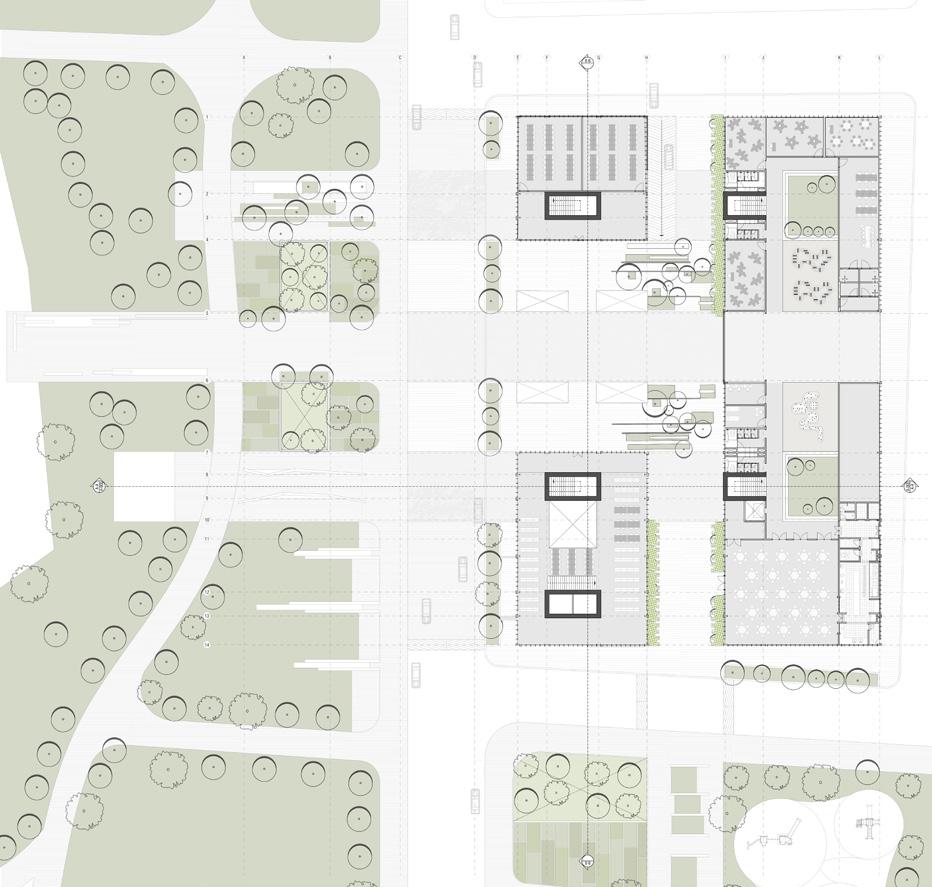

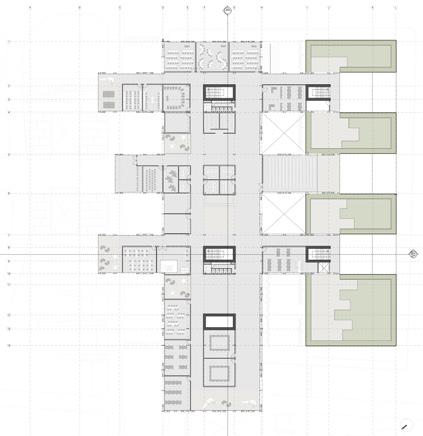

Primer Piso

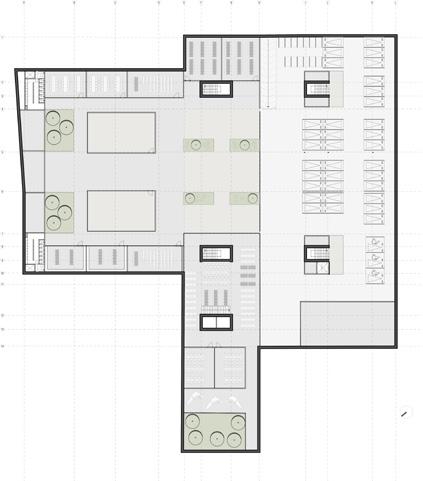

Planta de Sótano
Planta de Segundo Piso
Planta de Tercer Piso

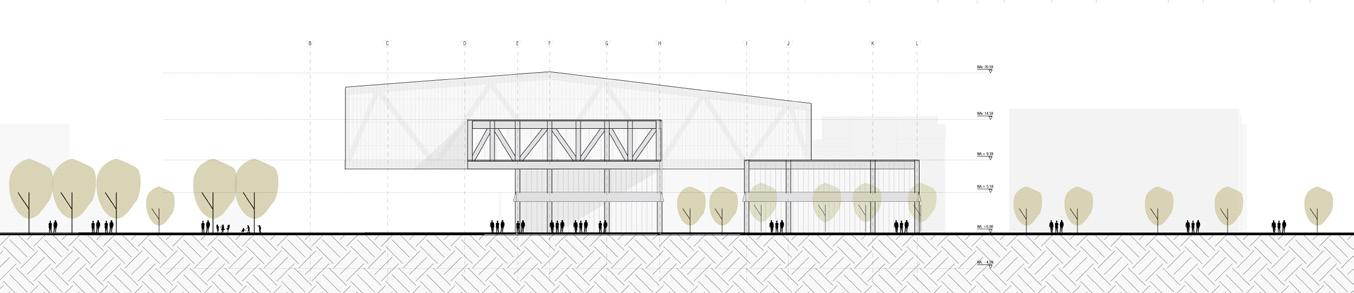

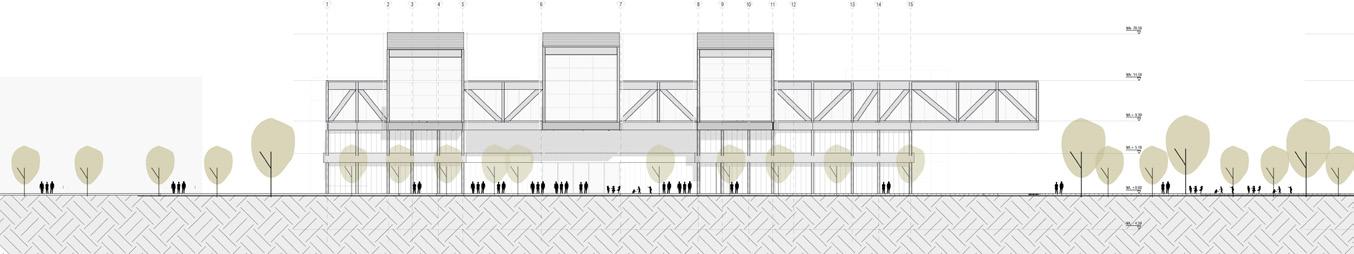

Fachada Norte

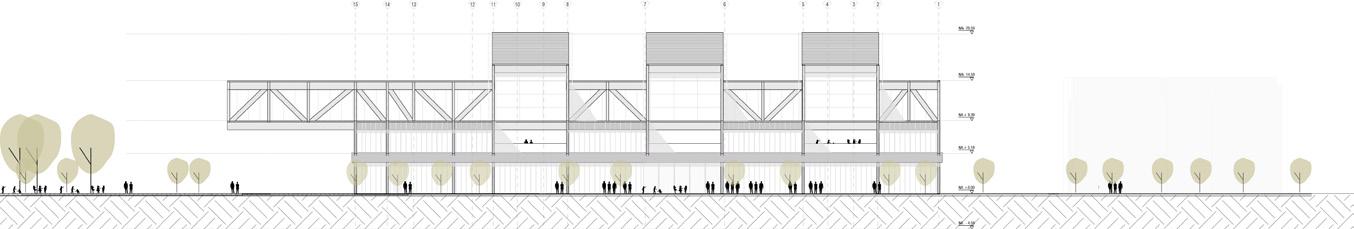

Fachada Oeste
Fachada Sur
Fachada Este
Muro en paneles de GCR con fibra de vidrio. Sobre perfilería tubular en aluminio.
Geotextil (Polipropileno) blanco, sobre placa de fibrosemento.
Placa de fibrocemento Eterboard de 1,22 x 2,44 por 0,08 mts de espesor. Mortero de nivelación de 2 cm de espesor.
Gotero prefabricado en pvc. Entre piso en Steeldeck de 15 cm de altura. Reforzado con malla electrosoldada con aceros #8.
Viga de acero IP h: 1.0 x 0.4 mt.
Muro estructural en concreto reforzado de 60 cm de espesor.
Muro en paneles de GCR con fibra de vidrio. Sobre perfilería tubular en aluminio.
Filtro drenante. Capa drenante. Sustrato 10 cm de espesor.
Muro estructural en concreto reforzado de 60 cm de espesor.
Geotextil (Polipropileno) aislante de 4 cm de espesor.
Aislamiento térmico en poliestireno.
Geotextil (Polipropileno) bajo lámina de PVC. Lámina de PVC armado con fibra de vidrio de 10 cm de espesor.
Mortero de nivelación de 2 cm de espesor.
Entre piso en Steeldeck de 15 cm de altura. Reforzado con malla electrosoldada con aceros #8.
Viga
Viga
Acabado de piso. Sobre capa de mortero de nivelacion de 2 cm de espesor.
Entre piso en Steeldeck de 15 cm de altura. Reforzado con malla electrosoldada con aceros #8.
Viga IPE de acero h: 0,3 x b: 0,15 mts.
Viga IPE de acero h: 0,99 x b: 0,4 mts
Mamposteria en ladrillo portante 306 capuchino H. Sobre capa de mortero 4:1:1 con espesor de 1 cm. Cielo raso descolgado en aluminio gris brillantede 1,50x 2,44 mts. Con espesor de 12 mm. Sobre perfilería tipo C y omega en aluminio.
Muro estructural en concreto reforzado de 60 cm de espesor.
Ventaneria en vidrio templado traslucido de 12 mm de ancho. Sobre perfileria de aluminio.
Acabado de piso. Sobre capa de mortero de nivelacion de 2 cm de espesor.
Entre piso en Steeldeck de 15 cm de altura. Reforzado con malla electrosoldada con aceros #8.
Lamina de acero de 2 mm de espesor curva. Sobre perfilería tipo C.
Viga IPE de acero h: 0,99 x b: 0,4 mts
Cielo raso descolgado en drywall de 1,22 x 2,44 mts con espesor de 12 mm. Sobre perfilería tipo C y omega en aluminio.
Mamposteria en ladrillo portante 306 capuchino H. Sobre capa de mortero 4:1:1 con espesor de 1 cm.
Ventaneria en vidrio templado traslucido de 12 mm de ancho. Sobre perfileria de aluminio.
Ventaneria en vidrio templado traslucido de 12 mm de ancho. Sobre perfileria de aluminio.
Mamposteria en ladrillo portante 306 capuchino H. Sobre capa de mortero 4:1:1 con espesor de 1 cm.
Placa de apoyo en acero con espesor de 1 cm. Sobre capa de mortero 4:1:1 con espesor de 1 cm. Bordillo en concreto de 12 cm de altura.
Placa de concreto reforzado de 15 cm.
Acabado de piso en ceramica PEI 5. Sobre mortero de 2 cm de espesor.
Junta de hormigonado.
Viga en concreto reforzado h:60 x b:40 cm. Con aceros #8.
Acabado de piso en vinilo.
Capa nivelación en mortero 4:1:1 con de espesor de 2 cm. Placa de cobtrapiso en concreto reforzado con 30 cm de espesor. Fundido sobre una capa de recebo.
Capa de recebo de 60 cm de espesor.
Viga en concreto reforzado h:60 x b:40 cm.
Con aceros #8.
Dado de amarre en concreto reforzado 1,7 x 1,7 mts
Espesor de 50 cm.
Con parrilla de acero 10 x 10 cm..
Concreto de limpieza 1,7 x 1,7 mts Espesor de 15 cm.
Pilote de cimentación en concreto r: 15 cm. Reforzado con aceros #8.
Muro en mampostería en ladrillo.
Bloque No. 5 33 X 11,5 X 23 cm.
Sobre mortero 4:1:1de 1 cm espesor.
Baldosa en granito pulido.
Trafico 5, antideslizante con media caña.
Sobre mortero 4:1:1 de 1 cm de espesor
Lamina de acero curva cada 60 cm.
Soldada a la viga de la estructura principal.
Ventanería en vidrio templado traslucido de 12 mm de ancho. Sobre perfilería de aluminio.
Columna IPE en acero h: 60 x 30 cm.
Baldosa en granito pulido.
Trafico 5, antideslizante con media caña.
Sobre mortero 4:1:1 de 1 cm de espesor
Rejilla para sumidero y carcamo plástico. Maderplas en color blanco de 30 cm de ancho.
Muro en mampostería en ladrillo.
Bloque No. 5 33 X 11,5 X 23 cm. Sobre mortero 4:1:1de 1 cm espesor.
Baldosa en granito pulido. Trafico 5, antideslizante con media caña. Sobre mortero 4:1:1 de 1 cm de espesor
Balanza.
Rejilla para sumidero y carcamo plástico. Maderplas en color blanco de 30 cm de ancho. Estufa enana de un puesto 45 x 45cm.
A gas natural.
Isla de trabajo en acero inoxidable de 2 mm, ,90 x 6,40 mts.. Anclada al piso.
Estufa industrial enana de 4 puestos ,60 x 1,44 mts. A gas natural.
Campana industrial en acero inoxidable de 1 mm 1,44 x 5,00 mts. Descolgada de la viga principal.
Plancha para asar ,90 x 1,00 mts. A gas natural.
Muro en mampostería en ladrillo.
Bloque No. 5 33 X 11,5 X 23 cm.
Sobre mortero 4:1:1de 1 cm espesor.
Baño María para 5 azafates 2,17 x 1,3 mts. En acero inoxidable de 2 mm. A gas natural.
Muro en mampostería en ladrillo. Divisorio tolete gris 40 x 11 x 14 cm. Sobre mortero 4:1:1de 1 cm espesor.
Baldosa en granito pulido. Trafico 5, antideslizante con media caña.
Sobre mortero 4:1:1 de 1 cm de espesor
Muro en mampostería en ladrillo.
Bloque No. 5 33 X 11,5 X 23 cm.
Sobre mortero 4:1:1de 1 cm espesor.
Rejilla para sumidero y carcamo plástico. Maderplas en color blanco de 30 cm de ancho.

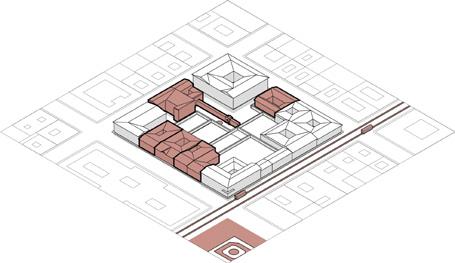

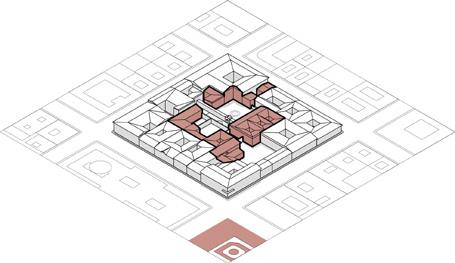

Centro de Manzana
Proyecto: Patrimonio 2023-1
Ubicación: La Candelaria, Bogotá
Equipo: Mónica Rodríguez

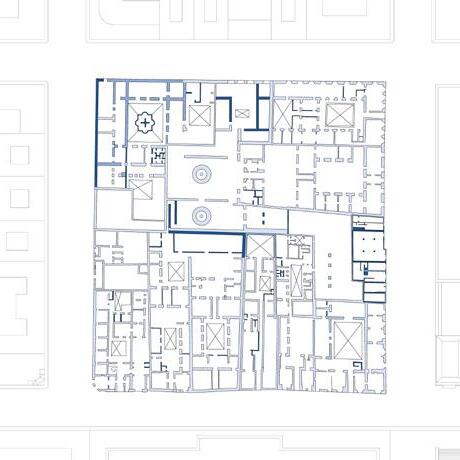

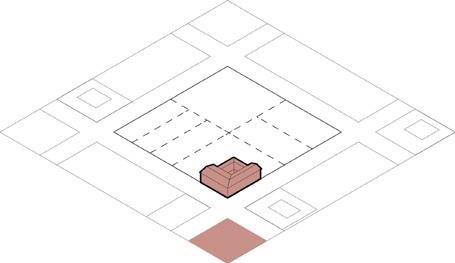

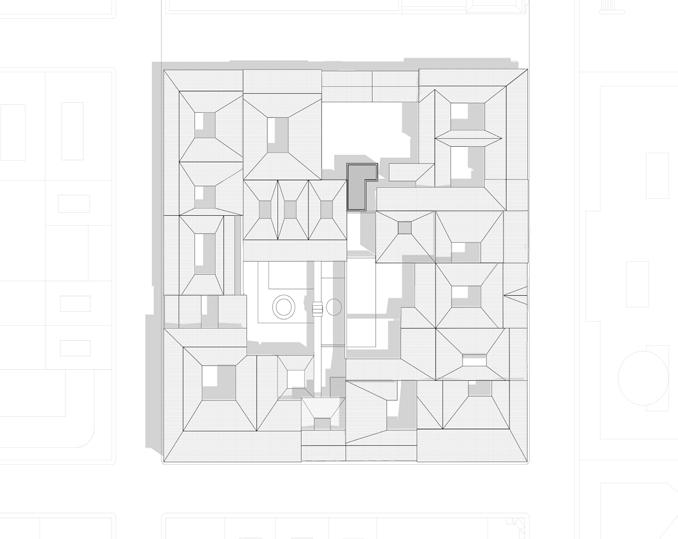

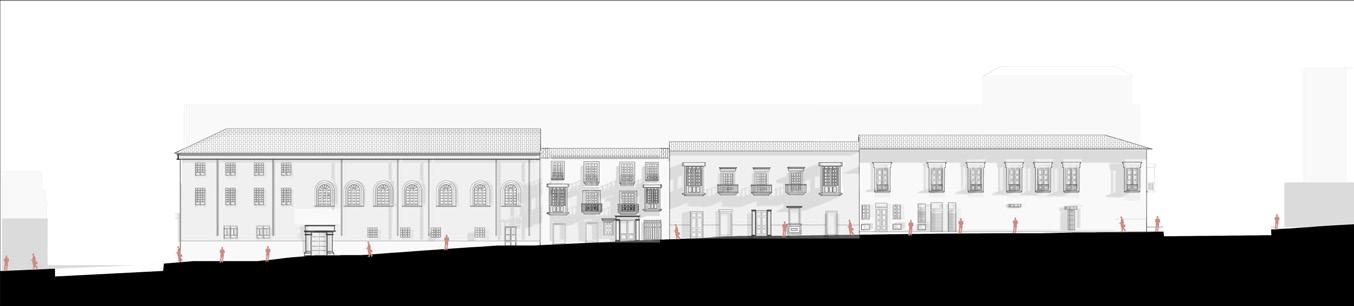

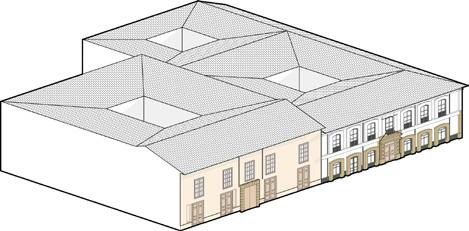

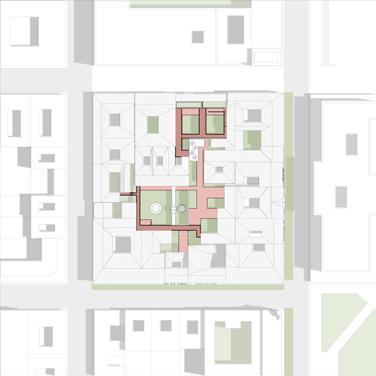

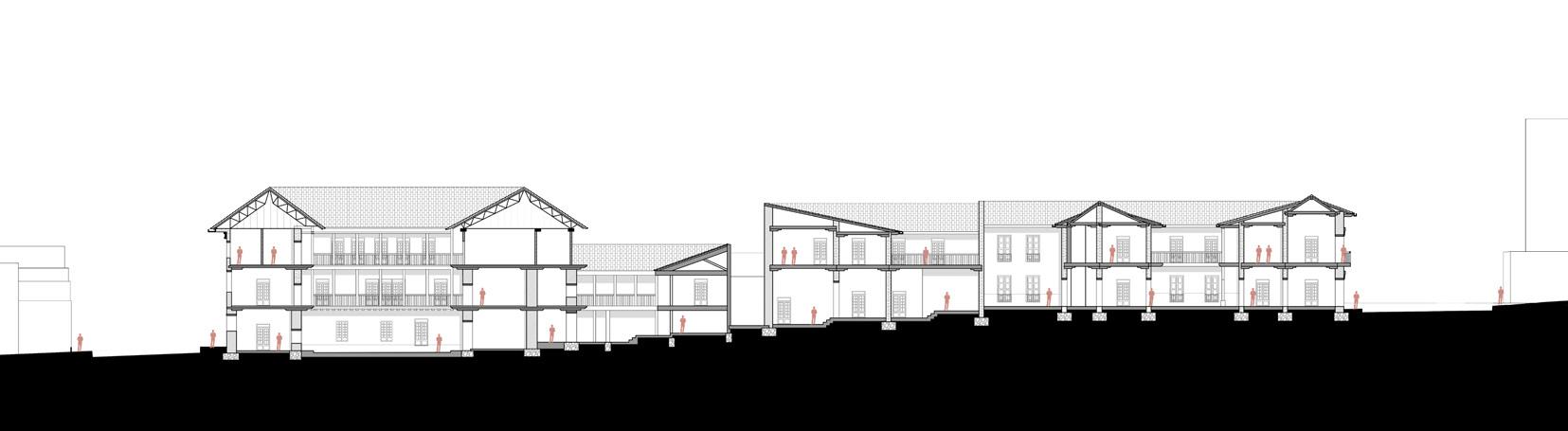

Objetivo: Realizar un levantamiento de la manzana de los comuneros, localizada en la esquina suroccidental de la plaza de Bolívar en La Candelaria, Bogotá. Determinar los lenguajes arquitectónicos presentes en ella, correspondientes a su época de construcción, para realizar una valoración de inmuebles que permita generar criterios para su intervención.

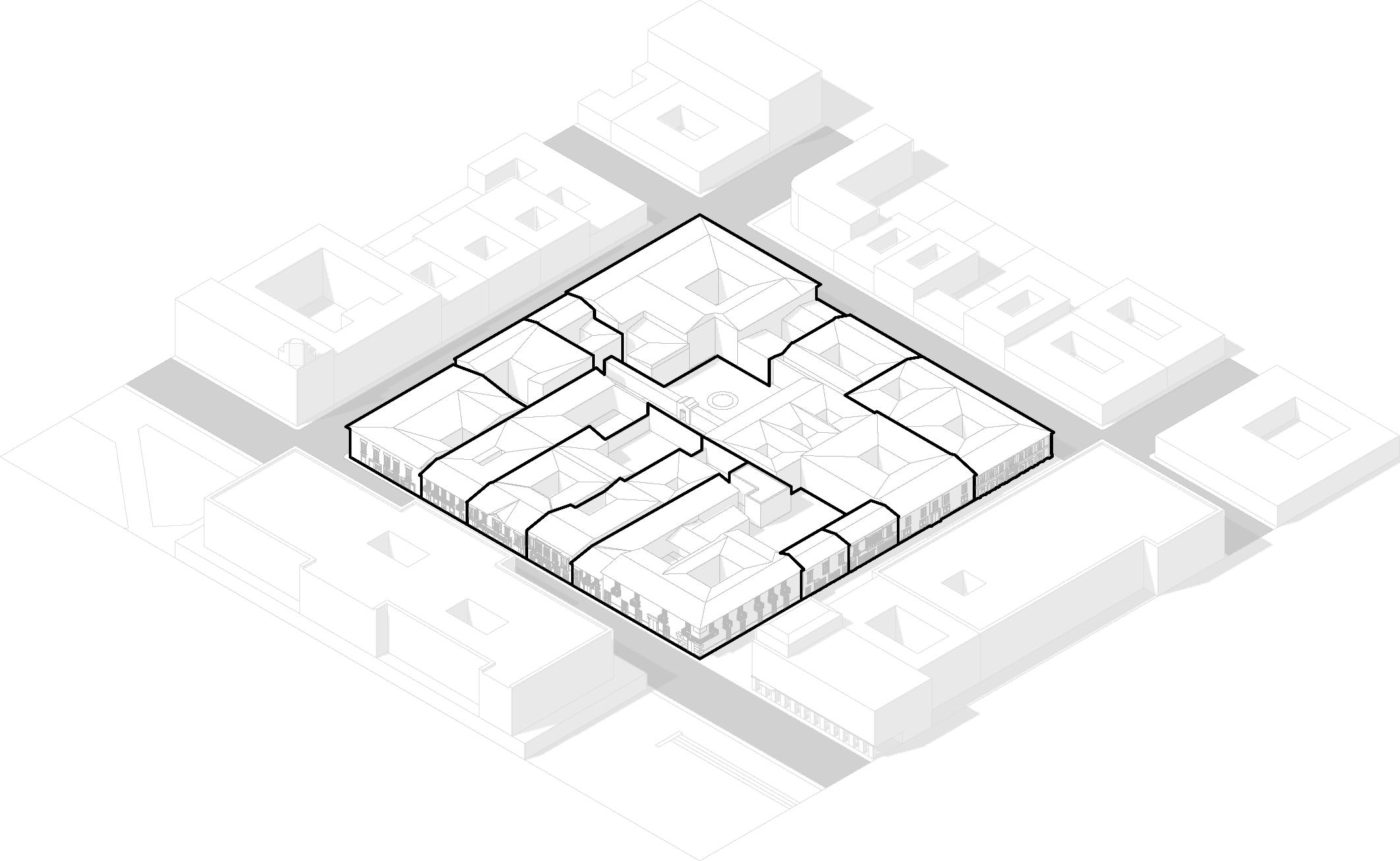

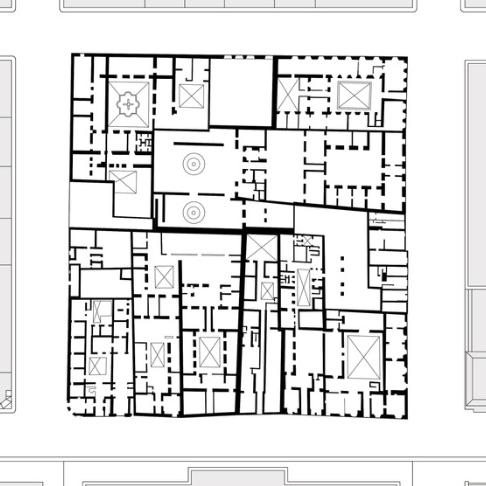

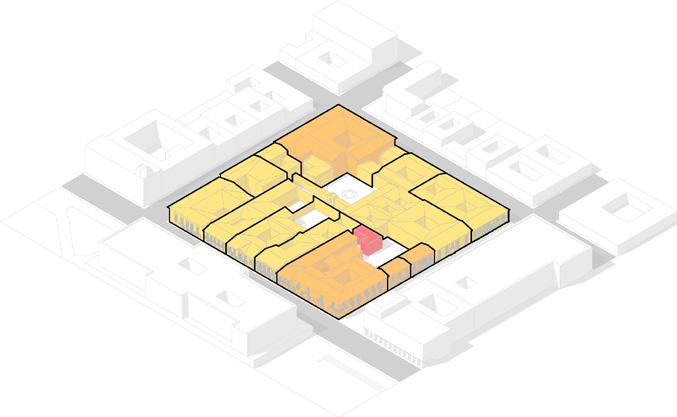

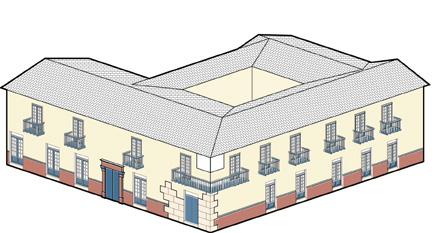

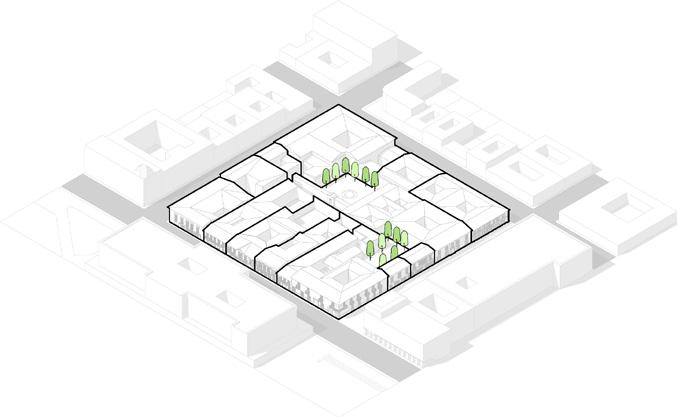

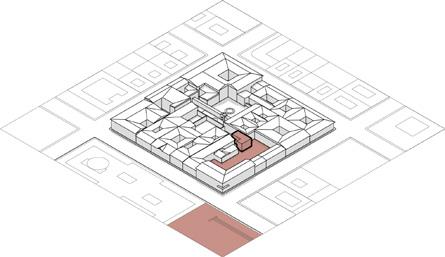

La manzana de los comuneros es una manzana homogénea, debido a la conservación de las tipologías originales, son en su mayoría de la época republicana, las últimas construcciones realizadas datan de 1930-40 como lenguaje de transición. Por lo que los criterios de intervención dan como respuesta, generar una intervención en el centro de manzana para conservar el patrimonio.
Cra. 9
Calle 9
Cra. 8
Calle 10

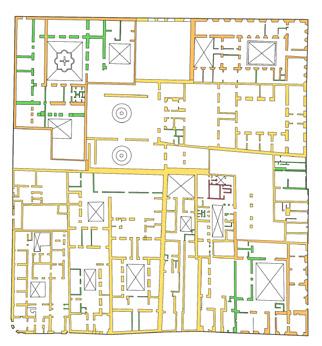

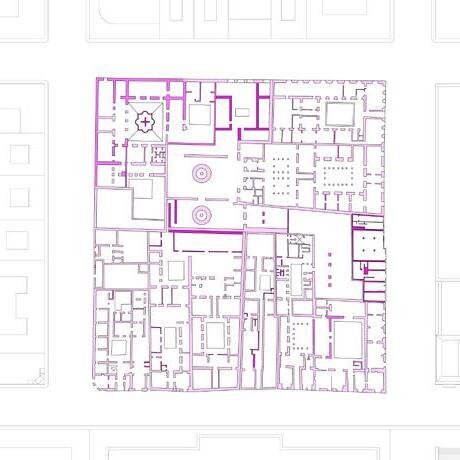

Debido a su conservación en el tiempo, la mayoría de los muros y espacios respetan la tecnología y las tipologías de sus épocas correspondientes: Eentorno a patios centrales o laterales.
Los niveles de mayor valoración (1 y 2) están presentes en las tipologías que no han tenido alteraciones a lo largo de su historia.
Los niveles de mayor intervención (3 y 4) hacen referencia a aquellas construcciones que han perdido la esencia original de sus tipologías, por constantes adaptaciones y que ya no representan la arquitectura de la época original.

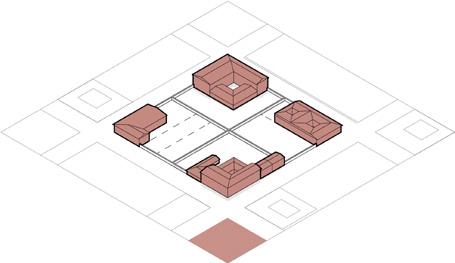

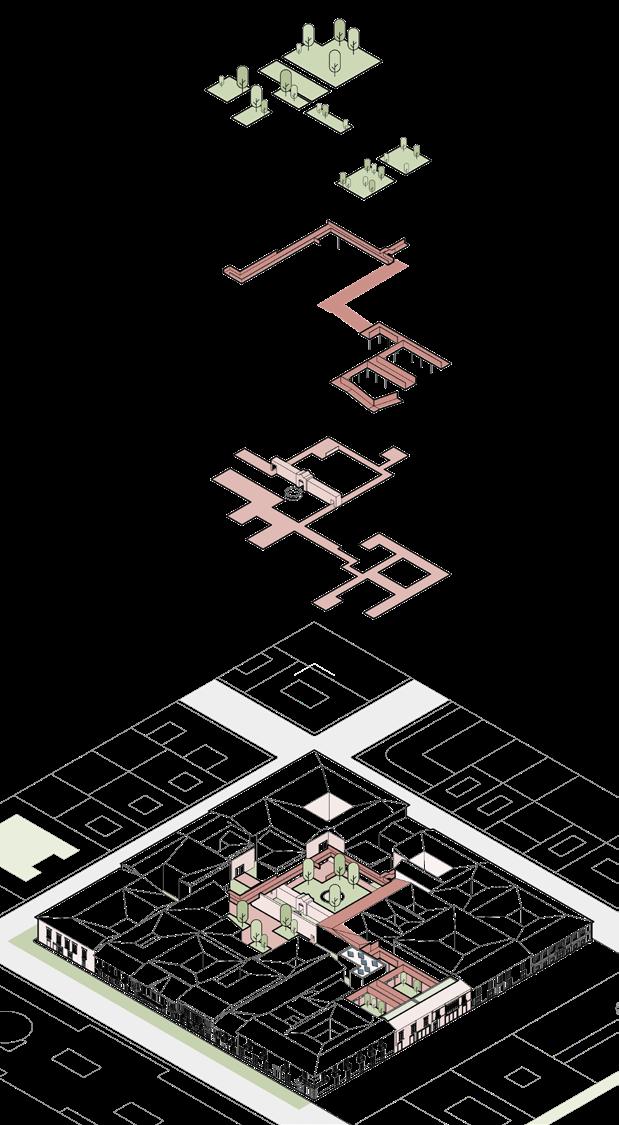

Patios Centrales
Implementación energía solar

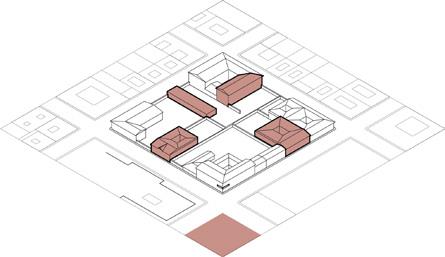

Reinterpretación de patios
Tratamiento de Piso

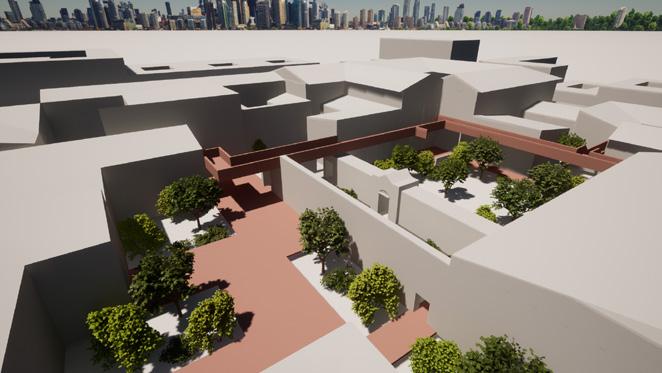

Recorridos Elevados
Reinterpretación de patios
Tratamiento de Piso

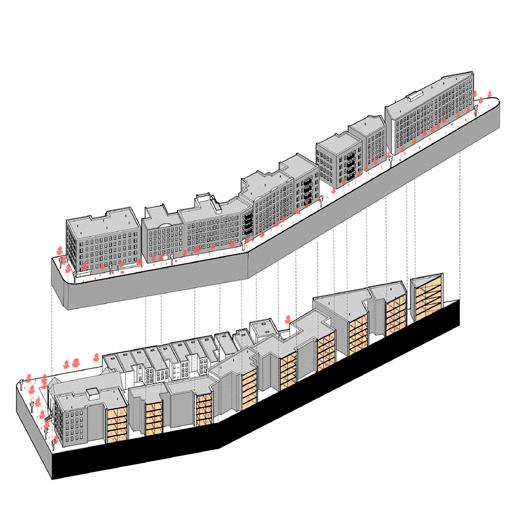

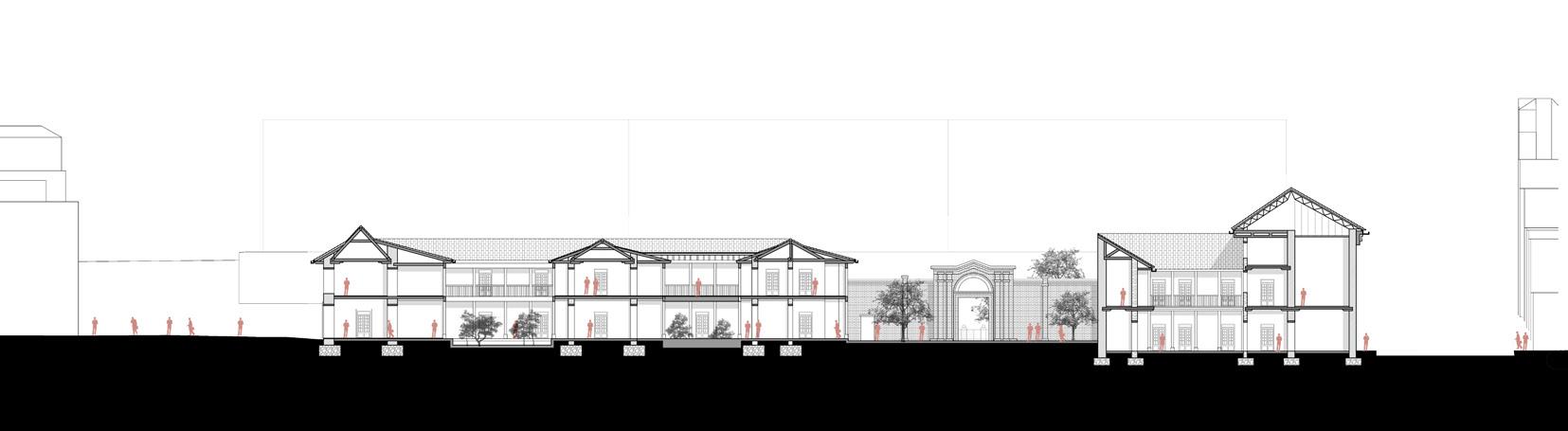

Tratamiento Fachadas Internas

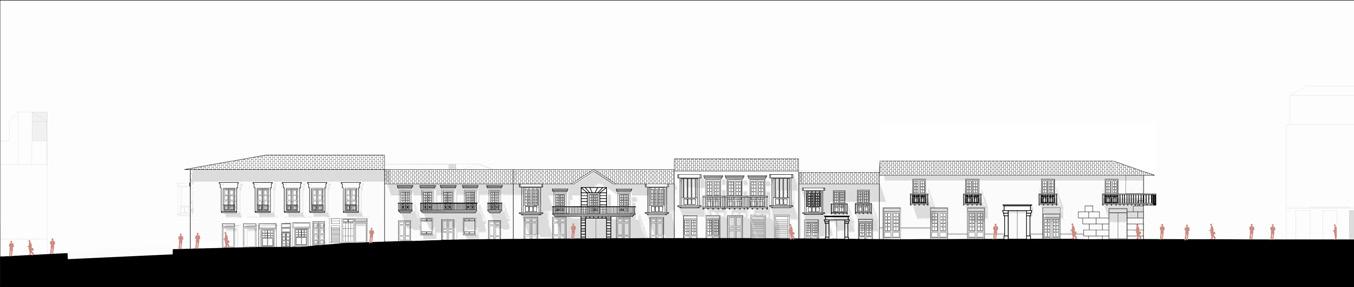

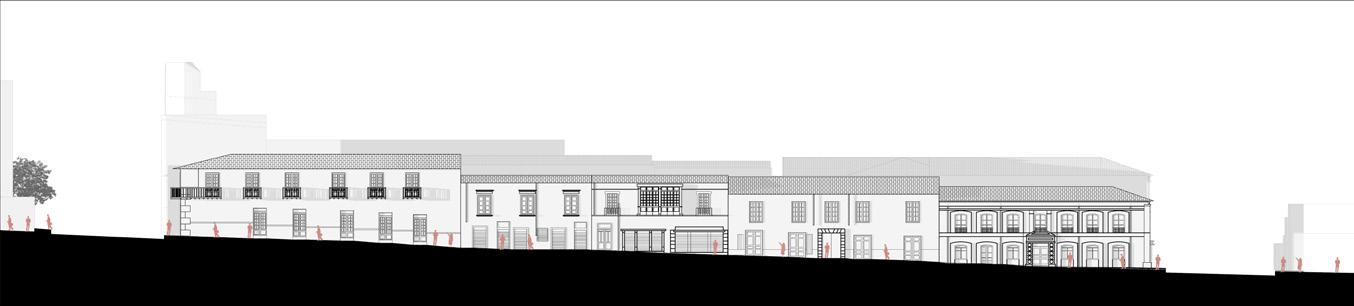

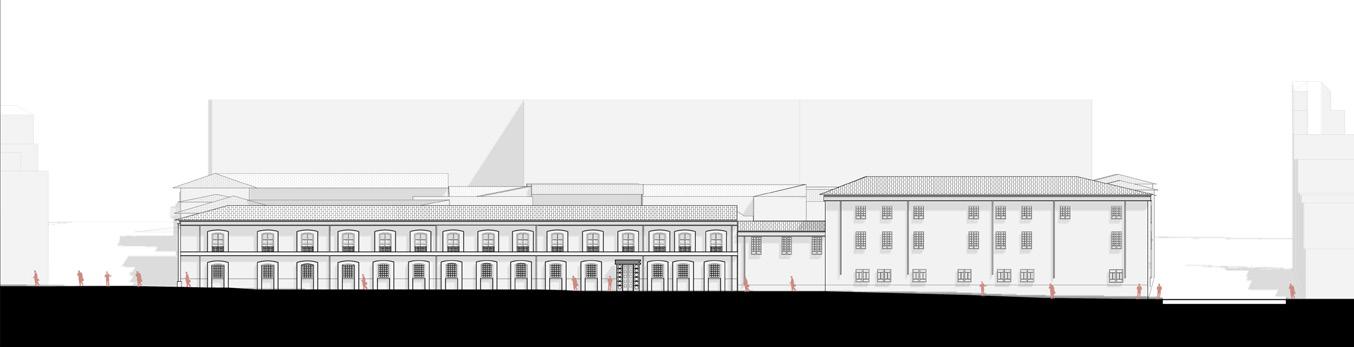

Intervención de Fachadas
Proyectos Académicos
Pontificia Universidad Javeriana 2021 - 2023
Bogotá, Colombia.
