xy la z pr a bRRM 0 2 D I C I EM B RE 2 02 1 M ÁA K K U
Entendido esto, comprendemos la responsabilidad de regresar al origen, esto con la intención de hacernos conscientes, retomar las raíces de la actividad humana en su aspecto natural y social, además de recordar la importancia de contribuir a las microeconomías
Tesis Intención del proyecto Análisis de sitio yusoslosacercaacInvestigacióntivadesdentro de un radio de 1 5 km, referente al proyecto 38.45% 29.77% 11.77% 10.34% 5.50 %2.00 % 1.580.2%3 % 0.21 % 0 14 % 0.09 % BALDIO ESCPIOTROSGLESIASARQUEUELAS INDUSTRIA HOSPEDAJE COMERCIO HABITACIONAL AGUA LAGUNA VEGETACIÓN
Situados en una región donde la corrosión de la cultura y la tradición está siendo acelerada por un rápido desarrollo, por lo tanto, pensar en alternativas para mitigar estos efectos sobre el medio construido y las personas se hace una prioridad
La propuesta es un complejo que sea sustentable y consciente del contexto que lo rodea, queremos lograr plantear un espacio que nos ayude a responsabilizarnos con nuestro consumo y los desperdicios que generamos, dándole a la comunidad de Xul-Ha un punto de referencia que promueva un intercambio cultural y como subsecuente impulse el arte y la cultura local.
El proyecto encuentra su origen en los valores preexistentes del sitio: un sector con fuertes símbolos históricos, lo que queremos lograr es plantear un espacio que nos ayude a responsabilizarnos con nuestro consumo y los desperdicios que generamos.
Diagramas Plan Maestro Secuencia esquematica de ordenamiento general MURO DE CONTENCIÓNSENDEROSCLUSTERSMEDIANA ESCALA ISLAS 2 341 5 6 EJES RECTORES MURO DE CONTENCIÓNSENDEROSCLUSTERSMEDIANA ESCALA ISLAS 2 341 5 6 EJES RECTORES
10010050 MIRADORMEDIANAHABITACIONALUSOSHUERTOMULTIPLESESCALACLUBDEPLAYA 200 ANFITEATRO OCESTAINAHABITACIONALHUERTOSMEDIANAESCALAÁREAVERDE 2 5 1 2 3 4 6 7 12 75436 Plan Maestro Organización del programa 10010050 MIRADORMEDIANAHABITACIONALUSOSHUERTOMULTIPLESESCALACLUBDEPLAYA 200 ANFITEATRO OCESTAINAHABITACIONALHUERTOSMEDIANAESCALAÁREAVERDE 2 5 1 2 3 4 6 7 12 75436 5568 m2 911 431172m2m252m2964m2 42.93 % 7 02 % 9.03 % 38.28 % 2.71 %OCHMOCAESTINAIENTOABITAINALHUERTOSMEDIANAESCALAÁREAVERDE
Axonométrico Organización del programa

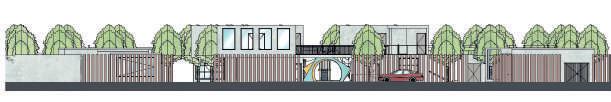

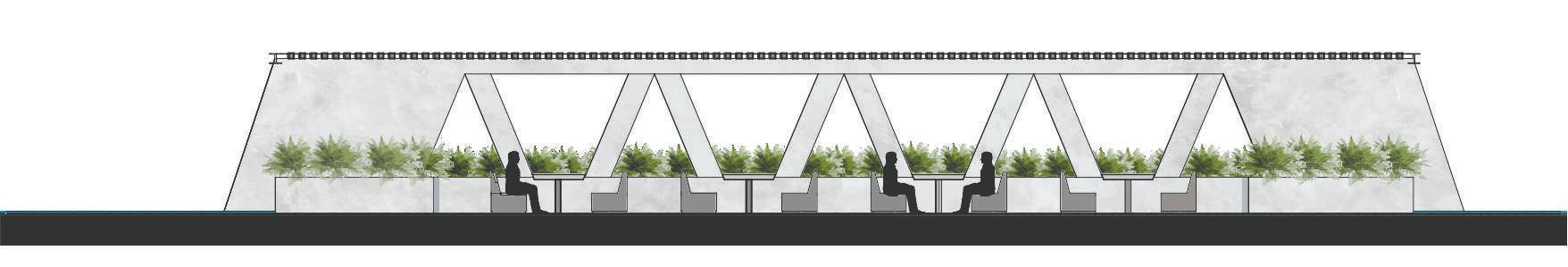

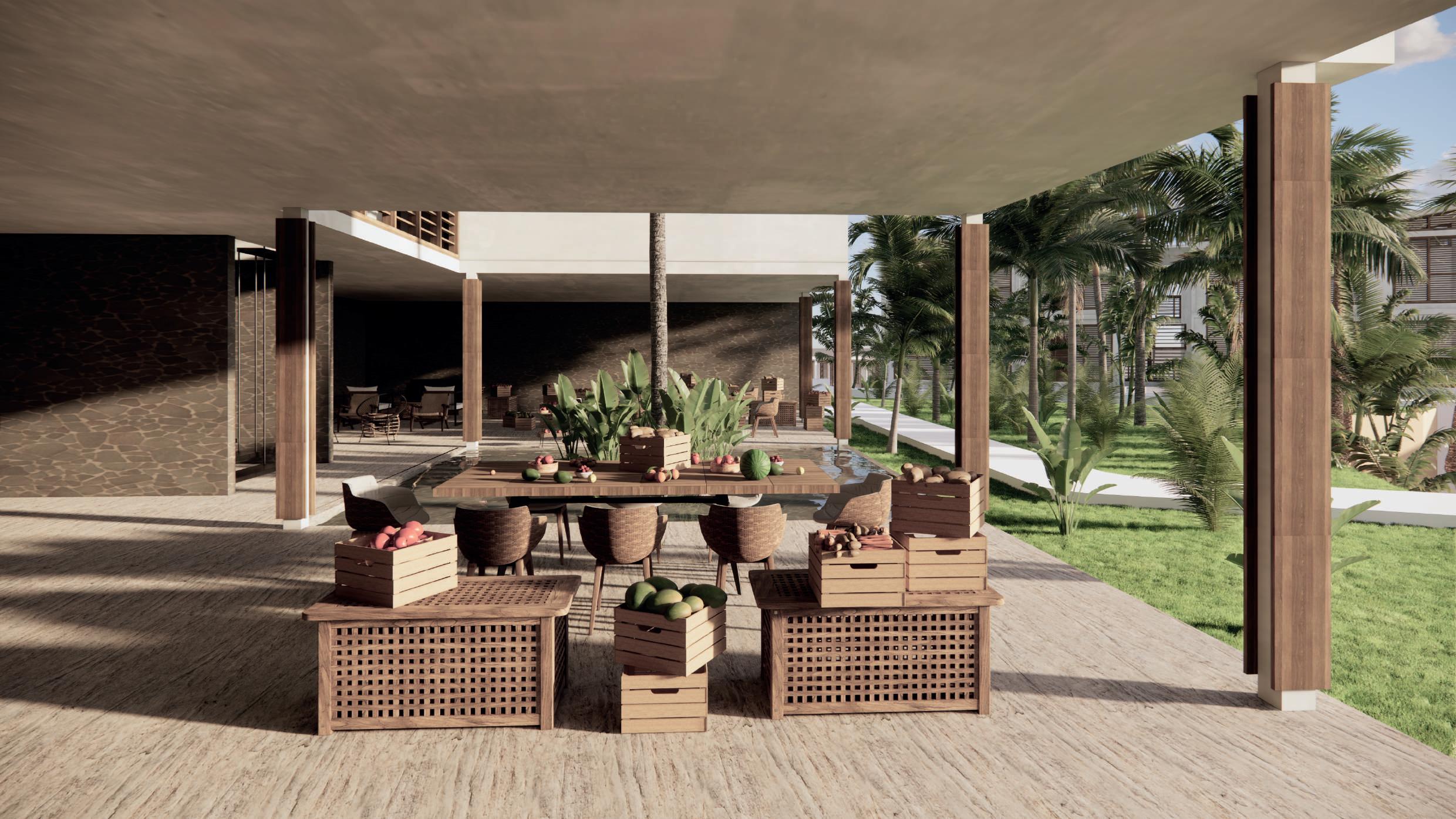

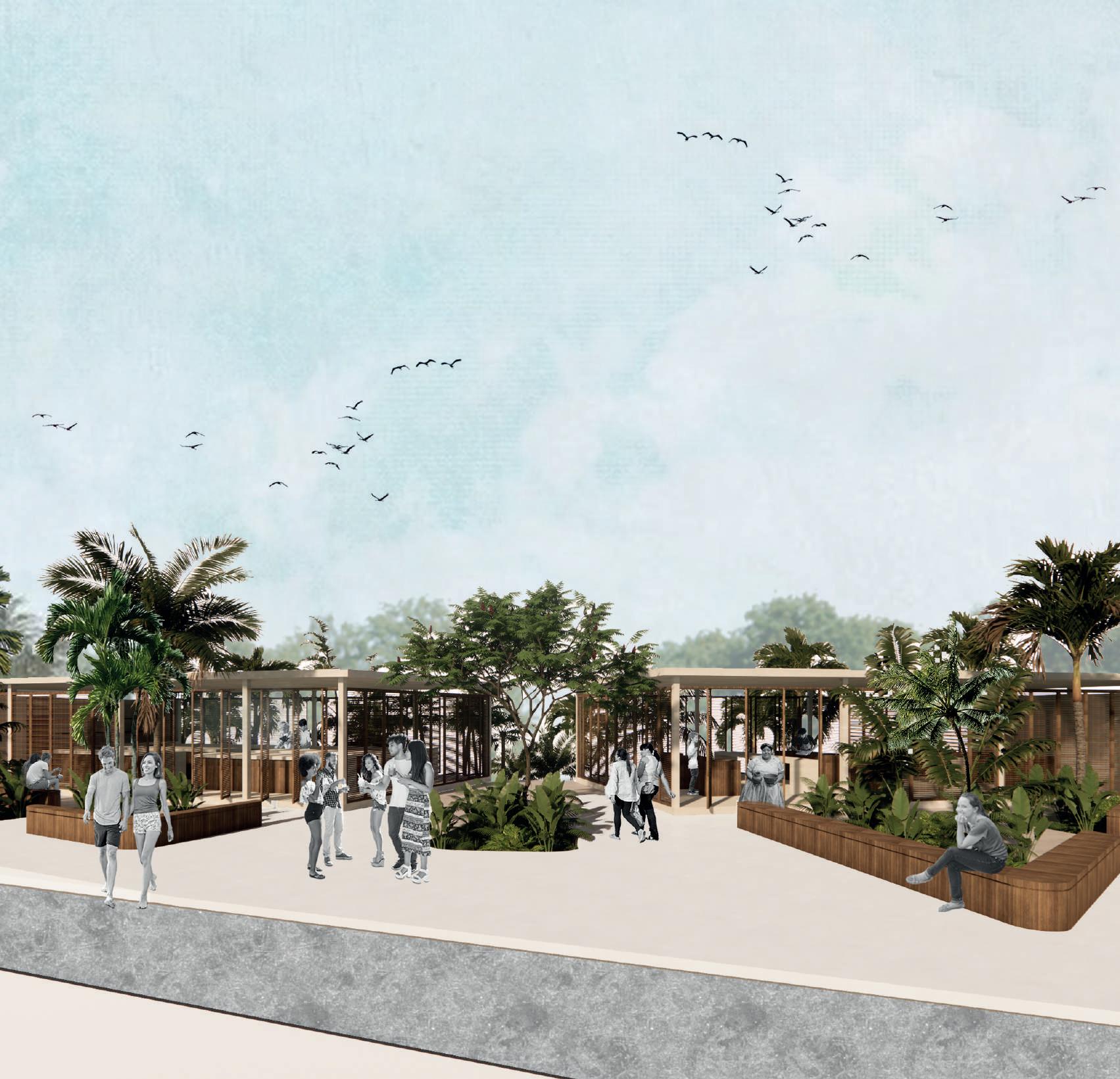

21.00 m 27.00 m 21.00 m 0 5025 10010 Cortes zona comercial Organización del programa

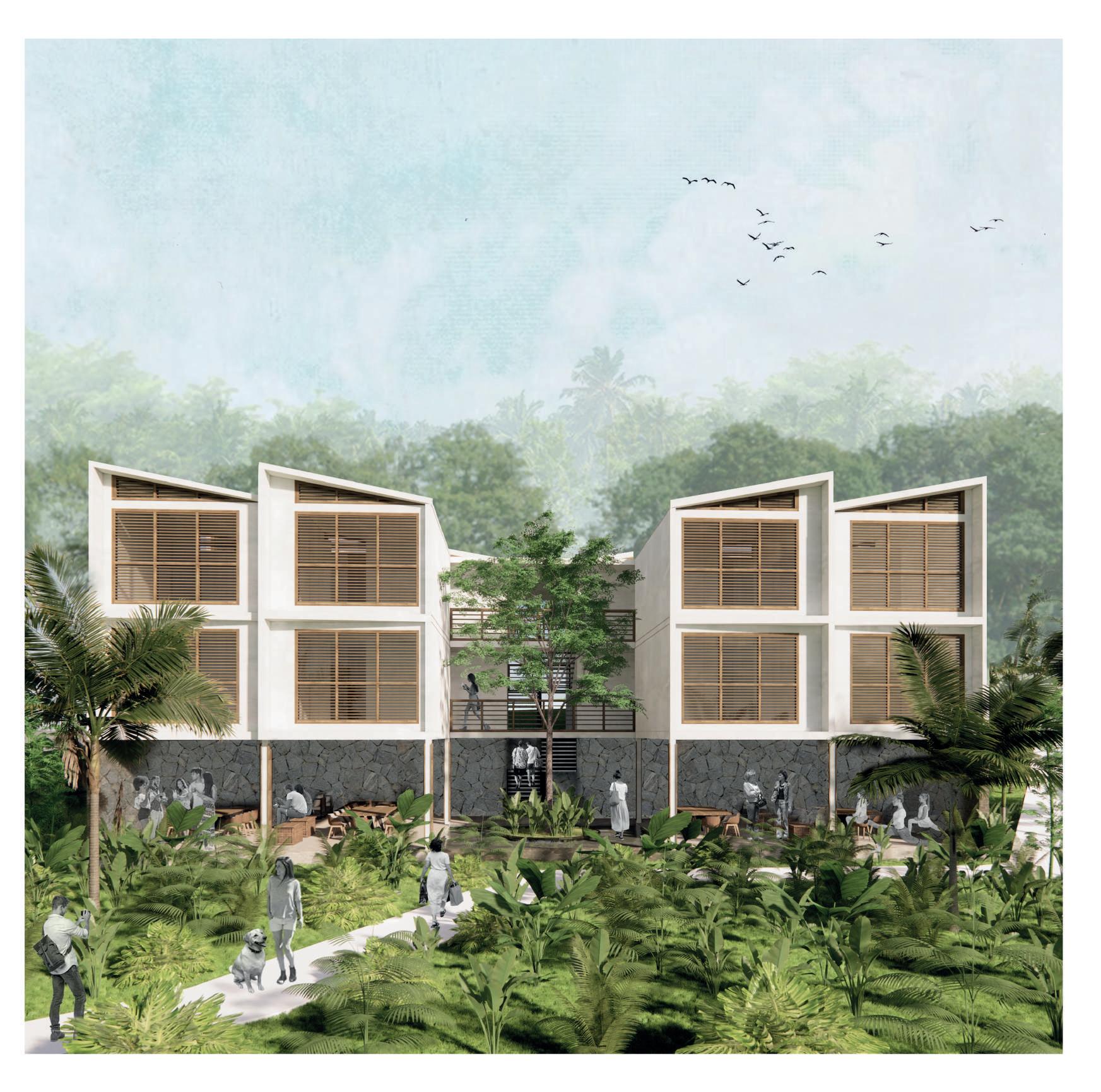

Plantas Arquitectónicas Módulo / Unidad / Cluster 22.00m 17.00m 2.5m6.93m7.93m 4.69m 5.35m 2.4m 5.35m 4.68m 22.00m 4.20m 4.00m 2.40m 4.00m 1.5m 4.20m1.5m 17.00m 7.00m2.5m6.00m1.40m 22.00m 17.00m 2.5m6.93m7.93m 4.69m 5.35m 2.4m 5.35m 4.68m 22.00m 4.20m 4.00m 2.40m 4.00m 1.5m 4.20m1.5m 17.00m 7.00m2.5m6.00m1.40m Primer Nivel B 22.00m 4.20m 4.00m 2.40m 4.00m 1.5m 4.20m1.5m 17.00m 7.00m2.5m6.00m1.40m 0 1 2.5 5 10 22.00m 4.20m 4.00m 2.40m 4.00m 1.5m 4.20m1.5m 17.00m 7.00m2.5m6.00m1.40m 0 1 2.5 5 10 Planta Baja A Planta Baja 310.45 m2 Público 202 05 m2 Servicio 108.40 m2 Primer Nivel 321.05 m2 Público 32 30 m2 Servicio 5.70 m2 Privado 26 50 m2
Axonométrico Cluster 0.10 m 3.75 m 7.15 10.40mm 3.10m3.05m3.30m
2 cm NPT ± 0.00 NPT + 0.10 NLBL + 3.05 NPT + 3.30 NLBL + 6.35 NPT + 6.60 NLAL + 9.65 0 1 2.5 5 CORTE POR FACHADA NLBL + 9.65
1.25m1.20m2.55m0.35m3.75m0.35m3.24m0.85m0.5m0.2m0.15m Detalle estructural y vivencial
Terreno natural fértil Plantilla de concreto pobre f'c=100kg/cm2 de 5 cm Muro de contención mampostería de 40 x 120 cm Tepetate compactado al 90 - 95%
C x F Detalle estructural y vivencial
D E F
NLAC -1.20
Losa de vigueta prefabricada de alma abierta 20 cm peralte y bovedilla prefabricada de tepezil 19 cm peralte. Colada en sitio f'c=250kg/cm2 Armada con malla electro soldada 4x4 10/10 Bastidor de pino de 1.6 x 4 cm Vestidor de madera de pino de 2 cm Aplanado fino de yeso de 1 cm. Terminado pintura vilinica color blanco. Trabe de concreto prefabricada de 15 x 20 cm Armado con 6 varillas pretensadas #5, estribos #3 41 @15 cm 4 varillas corrugadas #6 con gachos. Estribos #3 @20cm Aplanado fino de yeso de 1 cm. Terminado pintura vilinica color blanco. Aplanado fino de yeso de 1 cm. Terminado pintura vilinica color blanco. Block aparente 6x12x24 cm Junta a base de mortero 1 cm Losa maciza de concreto en sitio f'c=250kg/cm2 Armada con malla electro soldada 4x4 10/10 Aislante e impermeabilizante

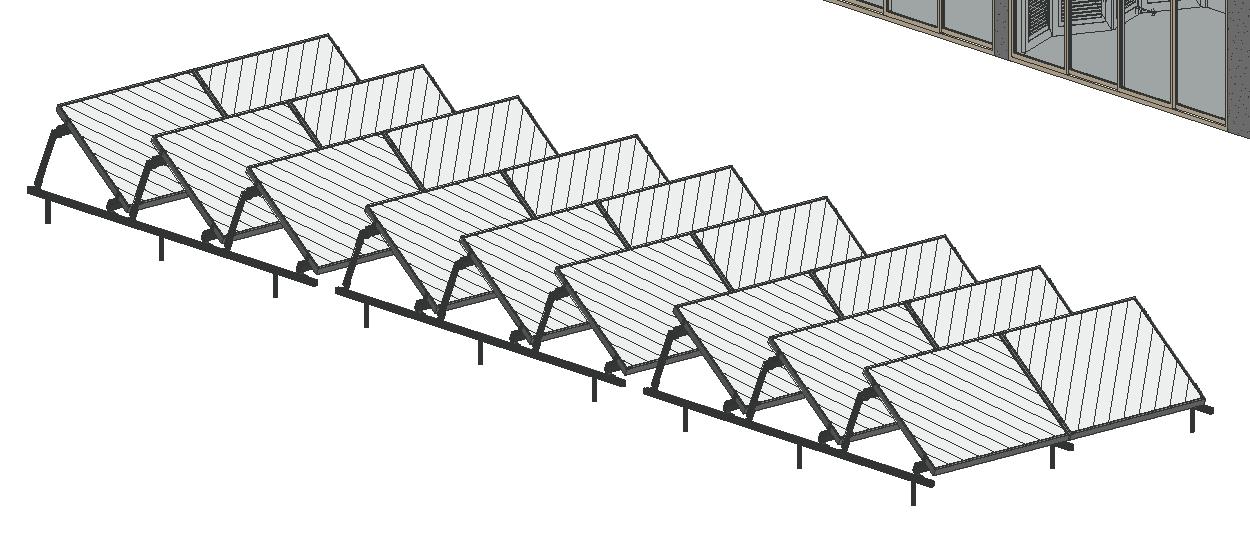

Trabe de concreto prefabricada de 15 x 40 cm Armado con 8 varillas pretensadas #5, estribos #3 41 @15 Revestimientocm de laja de piedra Cama de triplay de 0.9 cm Duela de madera de pino laminado de 20 x 100 cm con espesor de 1.2 cm Puerta de madera de pino de 2 cm Canaleta lámina galvanizada calibre 24 Panel solar foto voltaico sin base Aplanado fino de yeso de 1 cm. Terminado pintura vilinica color blanco. Aplanado fino de yeso de 1 cm. Terminado pintura vilinica color blanco. Trabe de concreto prefabricada de 15 x 15 cm Armado con 4 varillas pretensadas #5, estribos #3 41 @15 cm
Puerta de madera de pino de 2 cm Impermeabilizante de
Losa maciza de concreto colada en sitio Armadaf'c=250kg/cm2conmalla electro soldada 4x4 10/10 Acabado concreto estampado de 2.5 cm tratado con pegamento epoxico
ZAPATA AISLADA 4 MURO CONTENCIÓN DE MAMPOSTERÍA 3 COMPOSICIÓN LOSA MACIZA 2 1. Plan�lla de relleno compacto tepetate 5 cm 2. Plan�lla de concreto simple f'c=100kg/cm2 3. Parrilla de acero V#4 4. Dado de 60 x 60 cm 5. Pa�n de 200 x 180 cm 6. Contratrabe 30 x 30 cm 7. Columna de concreto armado 1. Muro de contención de mampostería40x120cm 2. Dado 40 x 40 cm 3. Columna de 20 x 20 cm ahogada en muro de mampostería 4. Firme de concretof'c=200kg/cm2pulido 5. Filtro a base de graba, graduado 6. Tepetate compactado al 90% Capa de compresión 5 cm 1. Malla electro soldada 6x6 - 6/6 2. Vigueta pretensada 3. Bovedilla de Jalcreto 4. Capa de compresión 10 cm f´c= 200 kg/cm2 COMPOSICIÓN DE VIGUETA Y BOVEDILLA 1 1 2 3 4 5 6 2 1 3 4 1. Muro de tabique 2. Viga IPR 15 x 10 cm 3. Pa�n 150 x 100 cm 4. Peralte 10 cm 5. Armado de malla electro soldada 6. Capa de compresión 10 cm f´c= 200 kg/cm2 2 1 4 3 5 6 7 1 3 4 2 5 6 Criterio Estructural zapatasenbasadacimentaciónunaporconstituidaestaestructuraLa aisladas coladas en sitio con columnas de 30 × 15 cm. debido a la topografía accidentada del concsitio.oterdevigasdeestructuraunaporconstapisoentredelosacm2,La malla electro soldada, vigueta de 15 cm, bovedilla de 60 cm y una capa de compresión 10 cm La losa de azotea consiste en una losa maciza con una inclinación de 16%, con malla electro soldada, colada en sitio con concreto F’C=250kg/cm2 ZAPATA AISLADA 4 MURO CONTENCIÓN DE MAMPOSTERÍA 3 COMPOSICIÓN LOSA MACIZA 2 1. Plan�lla de relleno compacto tepetate 5 cm 2. Plan�lla de concreto simple f'c=100kg/cm2 3. Parrilla de acero V#4 4. Dado de 60 x 60 cm Pa�n de 200 x 180 cm 6. Contratrabe 30 x 30 cm 7. Columna de concreto armado 1. Muro de contención de mampostería40x120cm 2. Dado 40 x 40 cm 3. Columna de 20 x 20 cm ahogada en muro de mampostería 4. Firme de concretof'c=200kg/cm2pulido Filtro a base de graba, graduado 6. Tepetate compactado al 90% Capa de compresión 5 cm 1. Malla electro soldada 6x6 6/6 2. Vigueta pretensada 3. Bovedilla de Jalcreto 4. Capa de compresión 10 cm f´c= 200 kg/cm2 COMPOSICIÓN DE VIGUETA Y BOVEDILLA 1 1 2 3 4 5 6 2 1 3 4 1. Muro de tabique Viga IPR 15 x 10 cm 3. Pa�n 150 x 100 cm 4. Peralte 10 cm Armado de malla electro soldada 6. Capa de compresión 10 cm f´c= 200 kg/cm2 2 1 4 3 5 6 7 1 3 4 2 5 6
liberR+
liber i + M
Liberi is the result of great work and e ort, in which we put ourselves in the shoes of children to reach a very gratify result

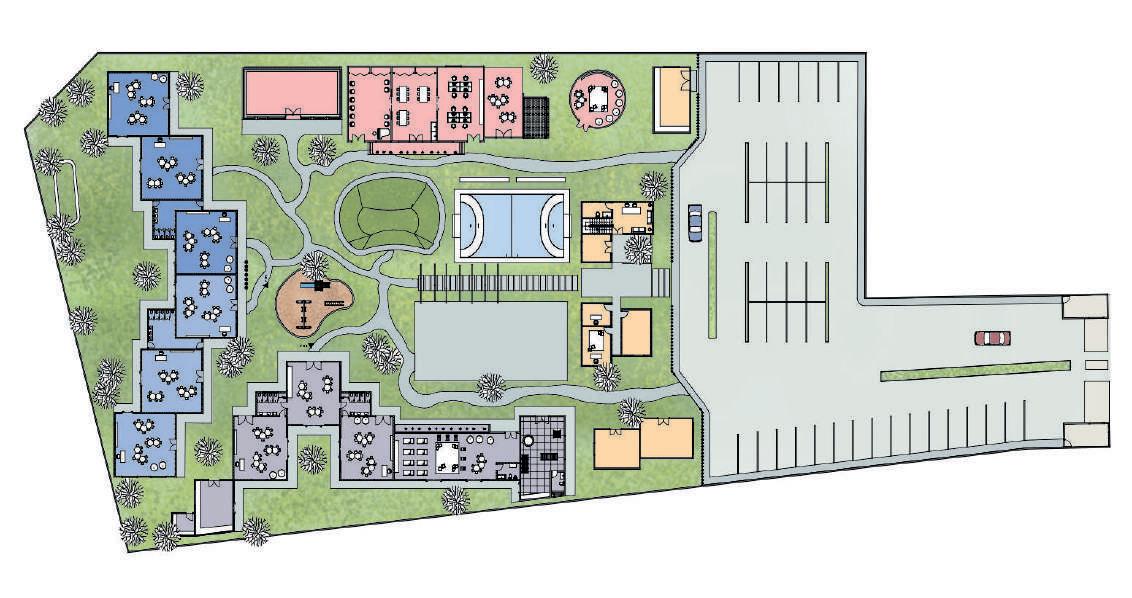

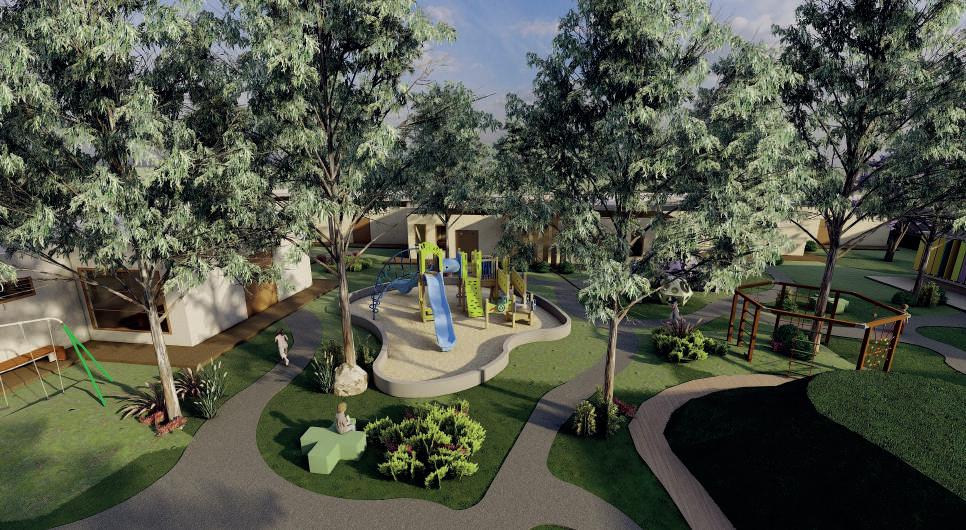

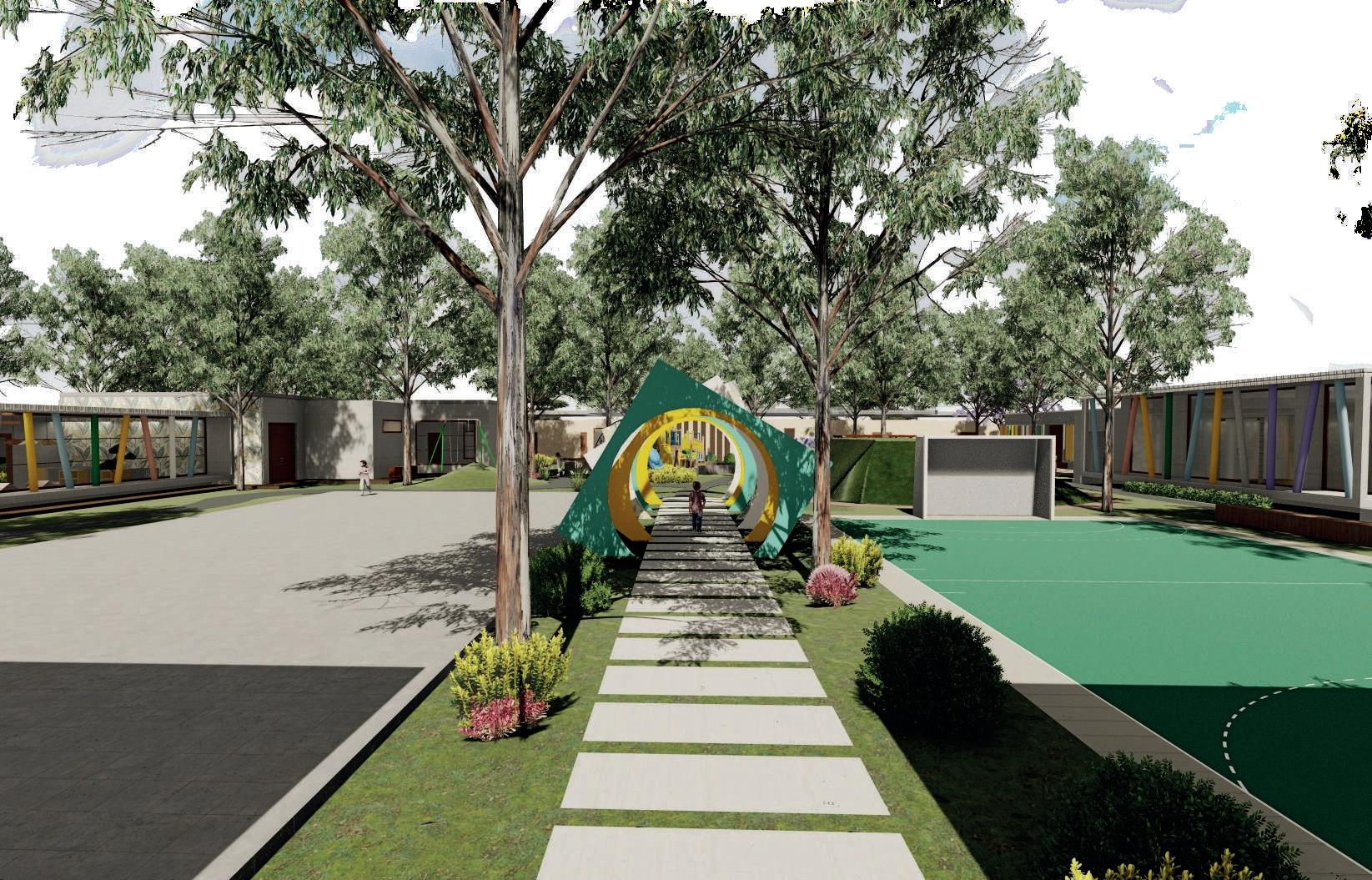

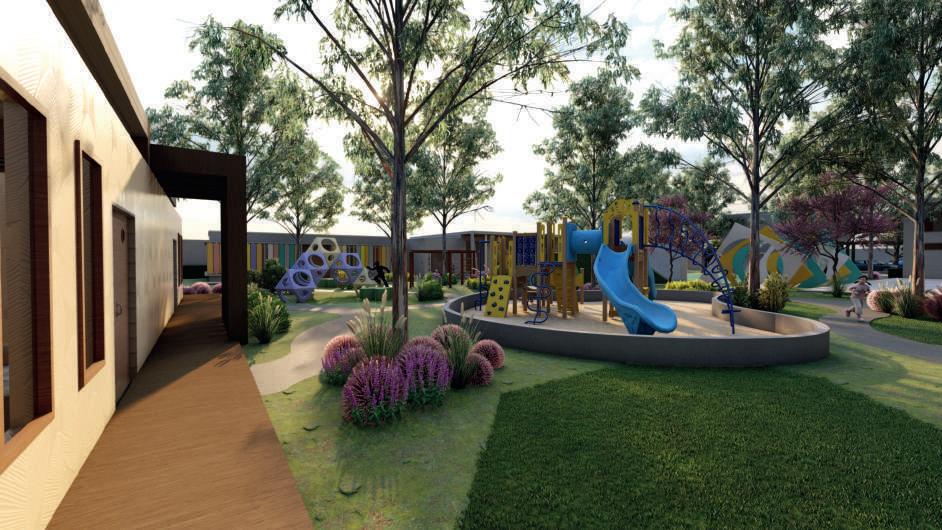

Liberi

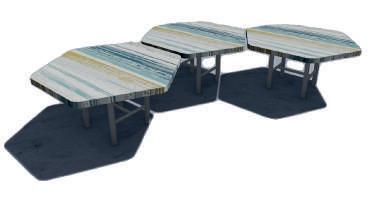

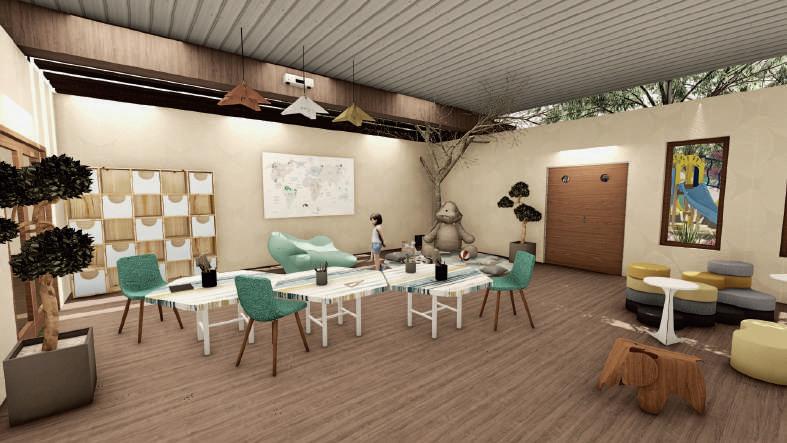

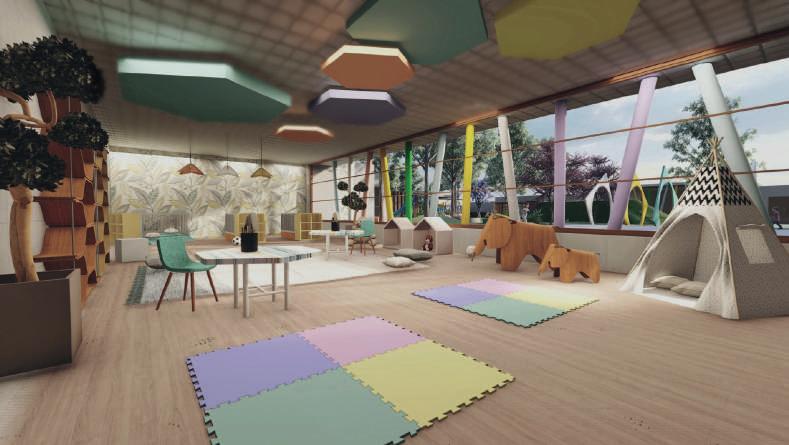

The furniture We design tables with a hexagonal design, recreating the pattern of a honeycomb, in which the di erent modules t together to create di erent stackable con gurations

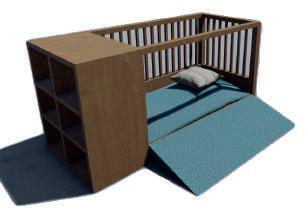

The crib is functionally created with a mattress so that it is more comfortable for young children to get on the crib / bed and they have less danger of falling, since the trap is removed and the crib is closed
EDUARDO ROBLES A01705135 RAMIRO CULEBRO A01173162

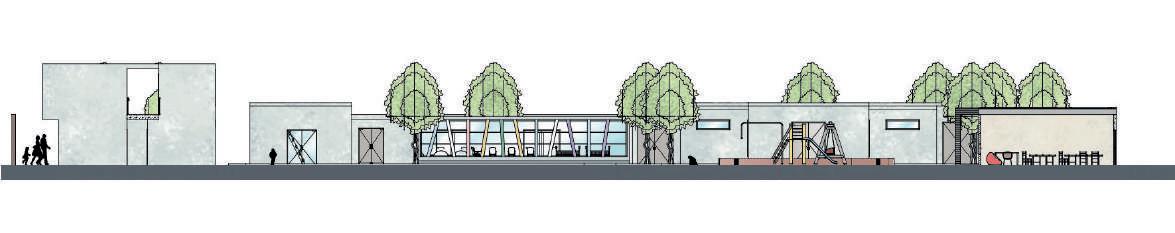

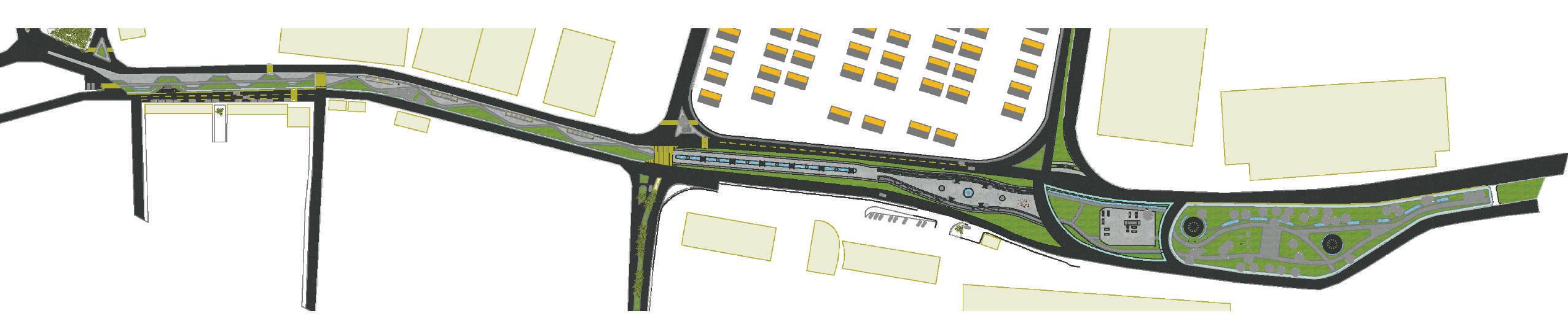

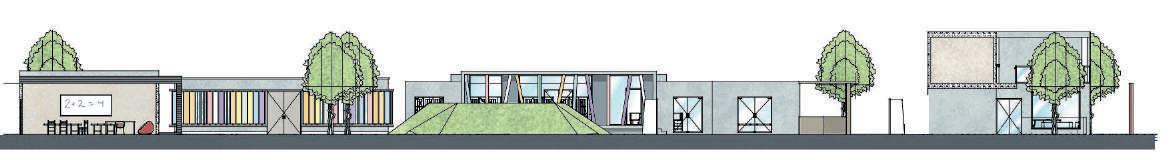

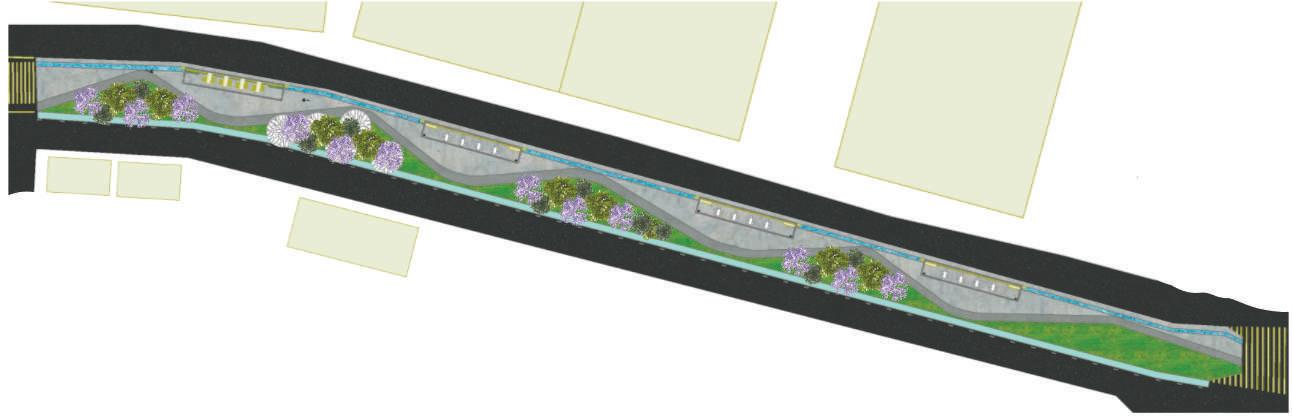

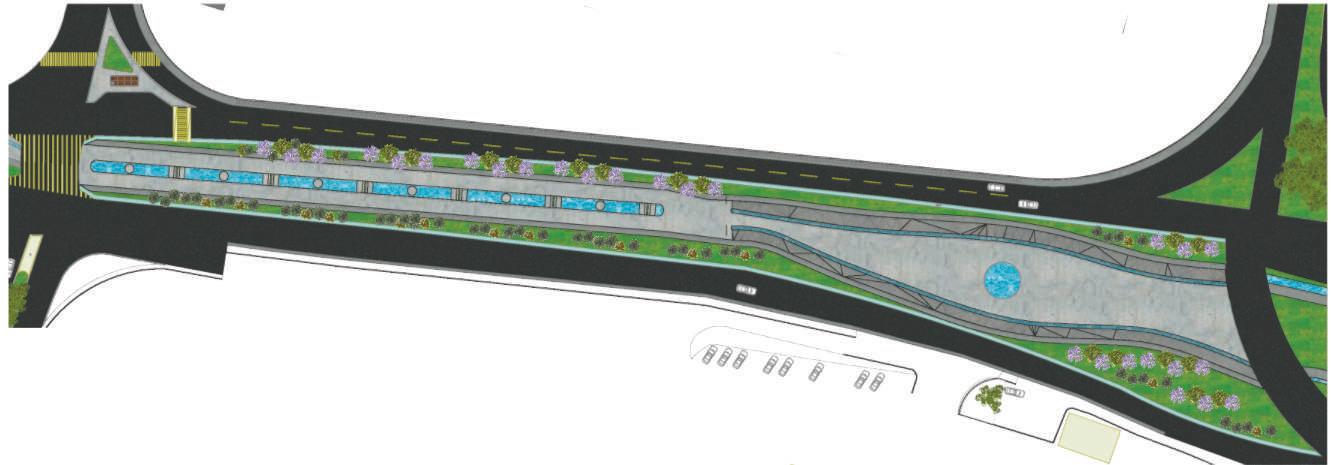

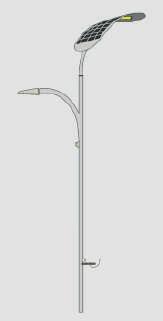

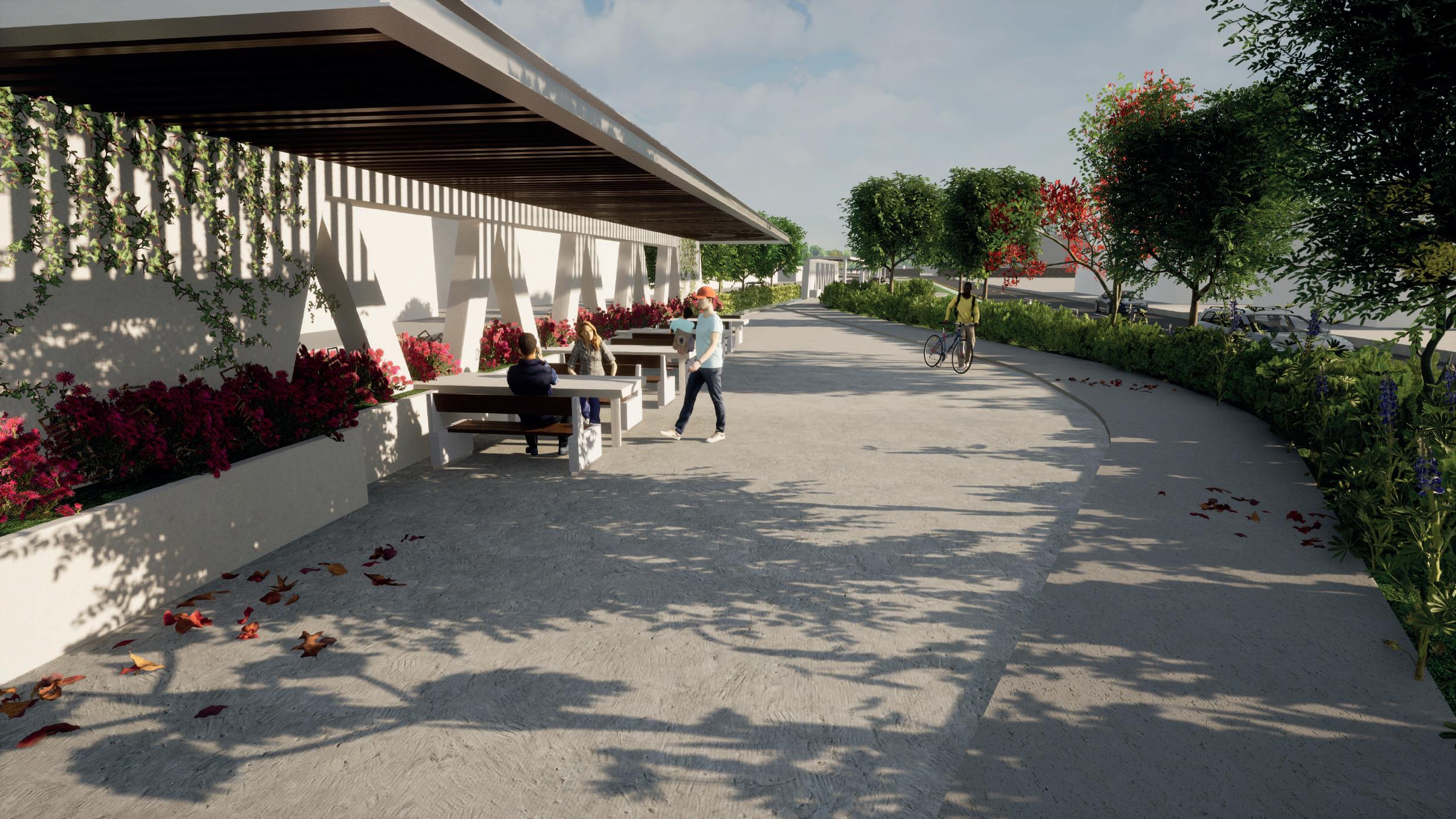

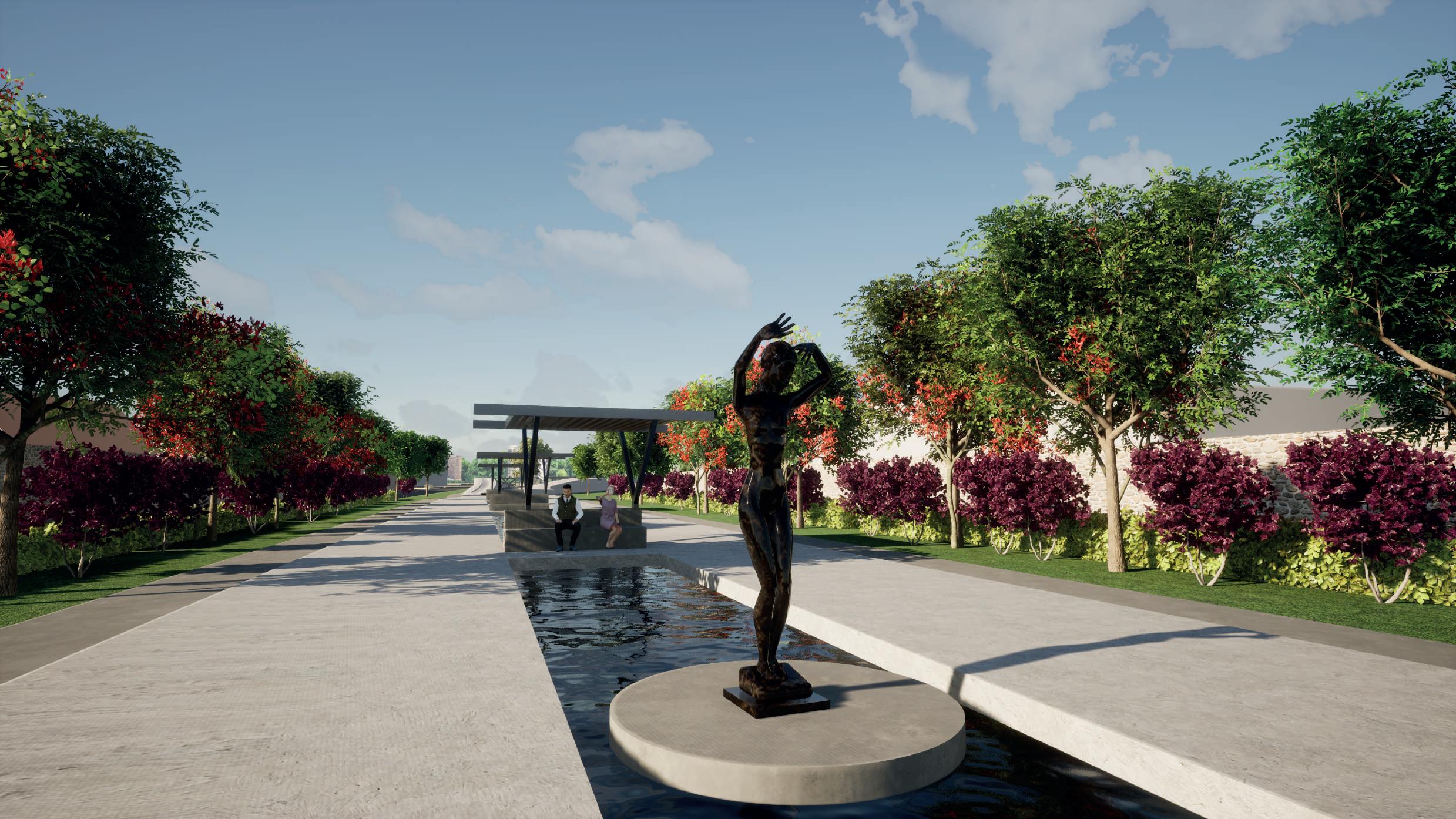

MASTER PLAN 11.- Andador 4.- Terrazas 2.- Parada autobus 3.- Cruces peatonales 5.- Rampas para acceso universal 2 3 4 5
6 7 9 108 10.- Ciclovoia 6.- Pabellon 7.- Talleres 8.- Plaza 9.- Humedales

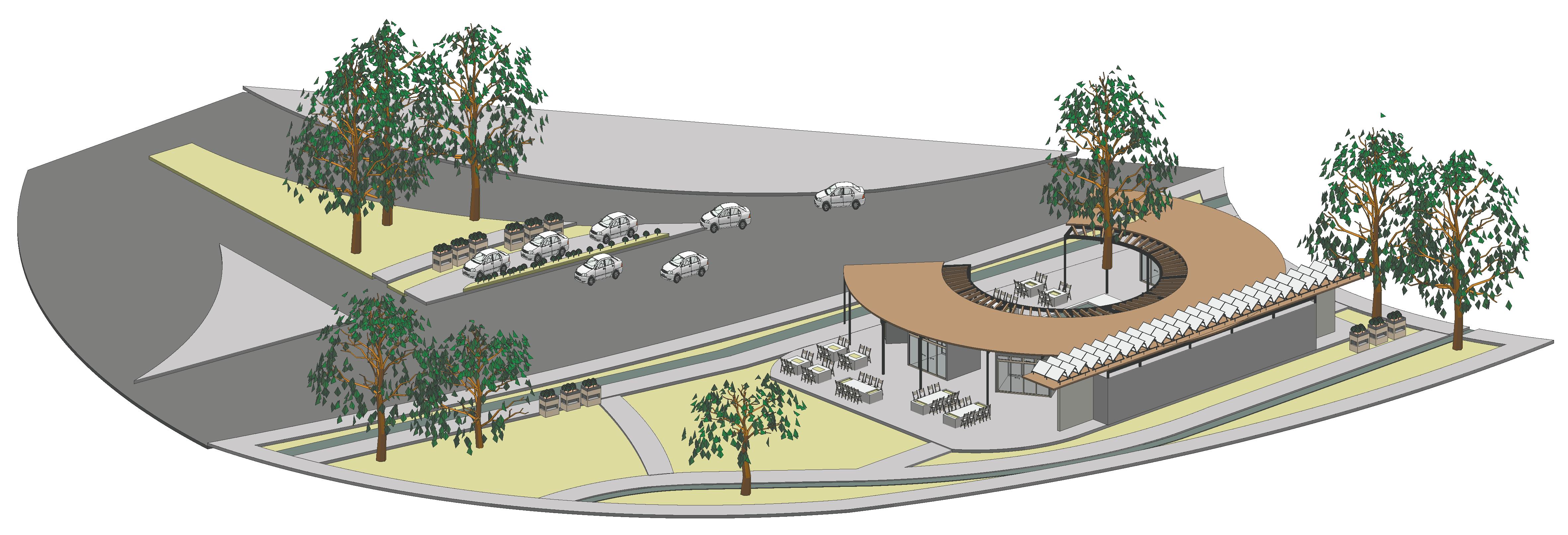

TERRAZAS-FONDAS
PABELLON

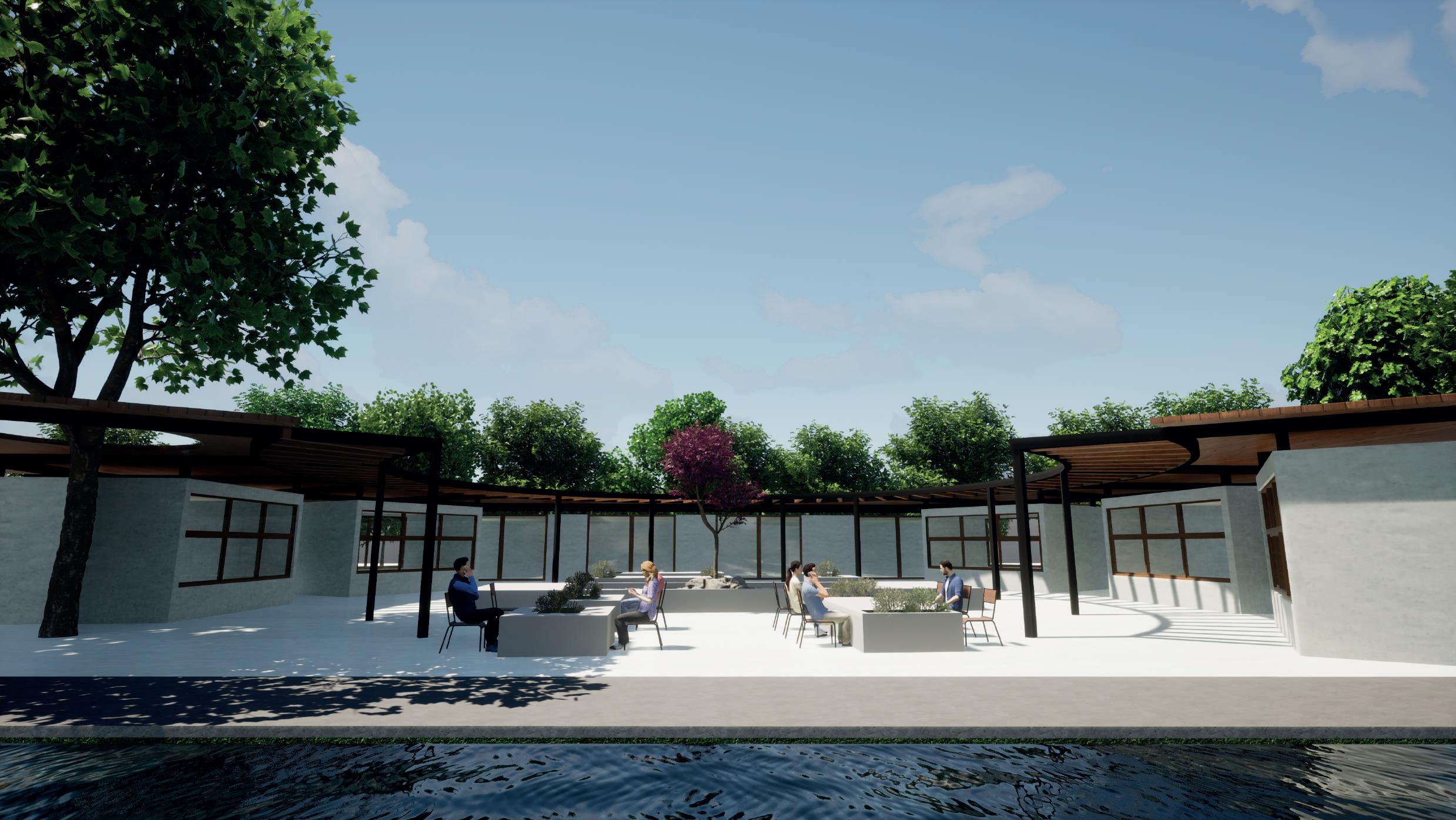

PLAZA-TALLERES
