RICARDO TORTORELLO // PORTFÓLIO DE ARQUITETURA

. P E R F I L

E C U R R Í C U L O

Meu nome é Ricardo Tortorello, arquiteto e urbanista formado pelo Mackenzie e, neste portfólio reúno um pouco das minhas produções profissionais e acadêmicas até aqui.

Dentro do mundo da arquitetura e construção desde os 15 anos, quando comecei o curso técnico em edificações, minha admiração e interesse pela arquitetura só aumentaram ao longo destes anos.

Sou uma pessoas com foco no objetivo e profissional, que sempre busca ampliar os conhecimentos em diversas áreas sempre que possível, não priorizando apenas as áreas do meu interesse, seja por meio de palestras, workshops, cursos ou, até mesmo, uma conversa.

Sempre bem comunicativo para que o espaço de trabalho seja flúido e agradável mas, sem perder o envolvimento com as atividades propostas. Aberto a novas ideias e com fácil aprendizagem, assimilando novos conceitos e habilidades rapidamente. Otimista e determinado perante os desafios, tento levar um dia de cada vez da forma mais agradável possível.

Ricardo Luís Tortorello Cathalá

nasc. 02 fevereiro 1995

São Paulo - SP

cel: (11) 9 6375-3170

facebook.com/ricardo.tortorello.1/ instagram.com/r.tortorello/

Formação Acadêmica Experiências Profissionais

2016 - 2020

Universidade Presbiteriana Mackenzie - ARQUITETURA E URBANISMOGraduado em Arquitetura e Urbanismo pela FAU Mackenzie, por meio de bolsa integral, na qual defendi o T.F.G. intitulado “[RE]Arquitetura e [RE]Significação de Área Industriais: O caso da da Fábrica da Companhia Antarctica Paulista na Mooca”.

2010 - 2012

Liceu de Artes e Ofícios de São Paulo - TÉCNICO EM EDIFICAÇÕESCurso técnico integrado ao ensino médio, cursados por meio de bolsa de estudos integral.

Formações Complementares

SPBIM - ARCHICAD intermediário - Jan 2024

Curso de archicad do básico ao intermediário, focando no funcionamento e interface do software, além de toda a metodologia BIM.

CURA - Curso de

Representação

Arquitetônica

- jul 2019

Curso apresenta técnicas de representação arquitetônica com foco nos programas SketchUp, V-ray, Photoshop e Indesign.

* TFG publicado no Anuário 2020 do {CURA}

Workshop de Rhino e Grasshopper - mar 2019 / mai 2019

Desenvolvimento de uma cobertura paramétrica, a partir de programações básicas e introdutórias. Apó isso, foi produzida uma maquete desse objeto, em escala 1:50.

Workshop de Archicad 22 - out 2018

Arquiteto Pleno : Set 2021 - Mar 2024

Superlimão Studio www.superlimao.com.br

Desenvolvimento de projetos desde o conceito e apresentação ao cliente, passando pela elaboração de anteprojetos e projeto executivo, até a visitação e acompanhamento da obra. Experiência em projetos corporativos, comerciais e institucionais tais como o escritório Google, novas lojas Mc Donalds, Nubank Salvador e Starkbank SP.

Arquiteto Jr. : Mai 2021 - Set 2021 Foco Luz e Desenho www.focold.com.br

Elaboração de anteprojetos e projetos executivos de iluminação para diversas tipologias, como residências de alto padrão, escritórios, comerciais e institucionais, além do detalhamento necessário para cada projeto. por meio de programas como Autocad e Revit.

Efetivado: Jan 2021 - Mar 2021

Estágio: Nov 2019 - Dez 2020

Beto Magalhães Arquitetura bmagalhaes.com.br

Desempenhei funções em diversos projetos e em diversos estágios de desenvolvimento, como desenvolvimento de projetos em 3D, montagem de apresentação dos projetos de interiores, elaboração de orçamentos, anteprojetos e projetos executivos e todo tipo de detalhamentos como marcenarias, áreas molhadas, serralheria, caixilharia.

Estágio: Jul 2019 - Nov 2019 Cavani Arquitetos cavaniarquitetos.com.br

3 aulas (de 2h cada) sobre Archicad 22 realizadas durante a Semana Viver Metrópole da FAU Mackenzie, ministradas pelo arquiteto Ruben Milon.

linkedin.com/in/ricardo-tortorello/ e-mail: ric.tc@hotmail.com

Curso Portfólio - Escola Graphite - dez 2017 / jan 2018

Aulas dos programas SketchUp, V-ray e Photoshop com a finalidade de montar o primeiro portfólio.

Qualificações

Photoshop // Avançado

Indesign // Intermediáro

Illustrator // Básico

Autocad // Avançado

Revit // Intermediário

SketchUp // Avançado

V-ray // Intermediário

Archicad // Intermediário

Rhino-Grasshopper // Básico

Q-gis // Intermediário

Participação em anteprojetos, projetos de prefeitura e projetos executivos de empreendimentos de grande porte como clínicas, hospitais, hotéis e resorts. Além de elaboração de detalhamentos de marcenaria, pedraria e a´reas molhadas, assim como compatibilização dos projetos complementares com o projeto de arquitetura.

Estágio: Abr 2019 - Jul 2019

Addor e Associados - addor.com.br Compatibilização de projetos executivos para obras de grande porte por meio de autocad, Revit e design review. Acompanhamento do processo de coordenação de projetos. Download, atualização e organização de arquivos nos servidores.

Concursos

Retrofit Senac BH // Colaboração com arquiteto Mário Figueroa e seu escritório. Projeto para o Museu da Democracia // Promovido pelo curso CURA

Concurso Interno Mackenzie // Proposta de logotipo comemorativo.

. S U M Á R I O

Mc Donald’s Sustentável - Paraíso pág. 07

Mc Donald’s Liberdade (Fachada) pág. 21

Escritório de Tecnologia - GOOGLE - Ed. Pátio Malzoni pág. 29

Acadêmico Trabalho Final de Graduação pág. 81

Acadêmico Concurso: Museu da Democracia pág. 91 Escritório de Advocacia Finocchio & Ustra - Campinas pág. Barbearia Temática Marvel (Conceito) RECEPÇÃO

Com a intenção de diminuir as emissões de carbono e seu impacto ambiental, foi utilizado estrutura e paredes em madeira CLT, materiais reutilizados, captação e reuso de água e brise-soleils na fachada, otimizando o uso de materiais e de energia desde a obra até o uso no dia a dia.

Mc Donald’s Sustentável - Paraíso

- 07 -

SUPERLIMÃO

Projeto e design: Lula Golveia + Equipe Superlimão

Coordenação: Maria Fernanda Elayui

Fotos: Maíra Acayaba

Tipo: Restaurante e Bares, Comércio, Varejo, Sustentável

Ano: 2021 à 2023

Localização: Paraíso, SP

Metragem: 220 m²

Softwares: Autocad, SketchUp, Revit, Enscape, Photoshop

Publicações: Archdaily e Revista Projeto

A escolha para esse projeto foi de utilizar a madeira engenheirada, desde o teto até o piso, o que reduziu significativamente a pegada de carbono, uma vez que a madeira absorve o dióxido de carbono ao invés de liberá-lo para a atmosfera. Além disso, esse projeto é baseado na técnica de pré-fabricação, sendo parte da obra feita dentro de um galpão industrial e as peças pré-fabricadas, assim as peças são montadas uma a uma. Esse método resultou na minimização de perdas de materiais, na redução do consumo de energia e na diminuição do impacto para a região, proporcionando um ambiente de construção mais silencioso e um cronograma de obra mais curto, tornando o processo mais eficiente.

- 08

- 09 -

Diagrama explicativo sobre a aplicação da referência da “árvore” (sua estrutura, ordem e formato) na construção do conceito da forma da estrutura ao formato geral da arquitetura.

Ao longo do processo de desenvolvimento do conceito, o formato dos pilares mudou de forma algumas vezes, por questões de marca ou por questões estruturais. A forma final acolheu a função estrutural em conjunto com o desenhos dos galhos das árvores do canteiro em frente ao Mc, as árvores que estão lá desde os primeiros momentos de vida da Avenida Paulista.

Dentre as soluções sustentáveis adotadas no projeto, destacam-se os estudos de incidência solar realizados antes da implantação, já que a ideia seria de fazer uma ‘caixa’ de vidro no pavimento superior, compondo a fachada do restaurante.

Foram estrategicamente instalados brises para controle da insolação, uma medida que demonstrou ter muita eficiência na regulação da incidência direto do Sol e, consequentemente, na temperatura interna, ja no telhado, um teto verde ajuda a controlar a temperatura interna do salão e na captação de água da chuva.

- 10 - - 11 -

A implantação também sofreu muitas mudanças ao longo do desenvolvimento do projeto, aumentando seu tamanho, mas não tirando o valor e a força que há na esquina, por isso o ponto focal para a implantação do projeto permaneceu sendo este.

Sobre os materiais, nos foi pedido para adequar os acabamentos padrão do McDonald’s para similares que fossem reciclaveis e sustentáveis, conseguimos para a maioria deles, inclusive os revestimentos dos mobiliários, diminuindo o impacto geral dos materiais nos índices de sustentabilidade do projeto.

- 12 - - 13 -

CORTE BB CORTE AA

O programa que integra o pavimento térreo concentra toda a parte de atendimento ao cliente, com venda de sobremesas no “Ice Cube” na esquerda da implantação, cozinha e caixa, Mc Café e alguns totens de auto-atendimento. Também se tem um estacionamento e externo e um guichê de atendimento ao drive-through, além de uma escada para o acesso do estacionamento do subsolo e para acesso ao salão do pavimento superior.

A composição do pavimento superior é basicamente o salão de mesas para os clientes, tendo como diferencial uma arquibancada, feita de madeira plástica, localizada no canto superior direito da planta, isso garante uma vista privilegiada de todo o salão e das paredes de vidro, além disso, também tem os banheiros e área de funcionários nesta parte superior.

- 14 - - 15 -

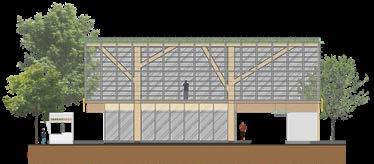

PAV. SUPERIOR ELEVAÇÃO FRONTAL ELEVAÇÃO LATERAL

Para ajudar a contar e explicar a história do próprio Méqui Sustentável e de seus materiais reutilizados, foram posicionados QR Codes ao longo da loja desde a entrada interligados por uma linha amarela guiando o caminho. Cada QR Code conta a história de um material ou de alguma técnica sustentável usada; um contando a história da estrutura de madeira engenheirada, um para o piso de concreto reutilizado, um para o brise, um para o forro de madeira mineralizada, um para a reutilização de água da chuva e do sistema de AC, um para a utilização de placas solares e um para os materiais de PET reciclado nos mobiliários.

Essa maneira de “gameficar” a jornada sustentável do projeto, aproxima os visitantes do processo e do propósito educativo desta unidade do Méqui.

A estratégia para a implementação da arquibancada no pavimento superior foi a de simular diferentes alturas e de assentos para as pessoas, criando uma ordem: mesa, booth, bancada e arquibancada. Organizando dessa forma, vista para as fachadas de vidro não se conflitam, mantendo acesso à vista para todas as tipologias de assentos.

DETALHE JARDINEIRA DA FACHADA

DETALHE BRISE DA FACHADA

(hxl)

METÁLICA, COM ACABAMENTO A DEFINIR, FIXADA AOS MONTANTES VERTICAIS DO CAIXILHO

DIAGRAMA ISOMÉTRICO DA ARQUIBANCADA

METÁLICA PARA SUPORTE DA JARDINEIRA PREVER FUNDO EM ZARCÃO E PINTURA COM ACABAMENNTO FOSCO A DEFINIR

DETALHE 5 - ENCONTRO DO CAIXILHO COM A LAJE CORTE

- 16 - - 17 -

CORTE AA AMPLIAÇÃO ARQUIBANCADA ESC. 1/25 .45 .45 .45 .13 1.48 .10 .90 .80 .30 .30 1.20 .90 .04 4.44 ACABAMENTO EM LAMINADO EM LAMINADO RECICLADO PET COR VERDE CLARO BASE PARA ASSENTO ARQUIBANCADA ESTRUTURADA EM METAL TUBULAR REVESTIDO EM PLACAS DE MDF CONCRESTEEL EMPRESA EXECUTORA POSICIONAMENTO DAS PEÇAS ESTRUTURAIS CHAPA METÁLICA PERFIL FIXADA ENTRE CAIXILHARIA DA FACHADA 4.35 PA 4.80 PA 3.90 PA .15 .15 .15 .15 .15 .15 .45 .45 .45 CORTE BB AMPLIAÇÃO ARQUIBANCADA ESC. 1/25 1.48 .04 .90 1.20 .40 1.00 .90 .10 4.44 4.35 PA 4.80 PA 3.90 PA CHAPA METÁLICA PERFIL FIXADA ENTRE CAIXILHARIA EM LAMINADO RECICLADO BASE PARA ASSENTO RECICLADO PET COR CINZA ESCURO ARQUIBANCADA ESTRUTURADA EM METAL TUBULAR REVESTIDO EM EMPRESA EXECUTORA DEVERÁ RESPONSABILIZAR PELO POSICIONAMENTO DAS PEÇAS .35 1.48 PLANTA NÍVEL 4.35 M ESTRUTURA ARQUIBANCADA ESC. 1/25 ARQUIBANCADA PLACAS MDF EXECUTORA DEVERÁ POSICIONAMENTO DAS PEÇAS ESTRUTURAIS 1.80 .90 1.60 1.00 .78 .88 1.00 1.60 .90 4.40 4.50 .78 .80 1.70 .60 .60 2.30 2.40 PLANTA NÍVEL 4.80 ESTRUTURA ARQUIBANCADA ESC. 1/25 TUBULAR REVESTIDO EM CONCRESTEEL EMPRESA EXECUTORA DEVERÁ SE DIMENSIONAMENTO PEÇAS ESTRUTURAIS .78 1.00 1.00 2.90 .88 1.00 .40 2.40 1.00 2.40 1.40 .90 1.40 2.30 MOD 03 MOD 01 MOD 01 MOD 01 MOD 01 MOD 01 MOD 01 MOD MOD 02 MOD 02 MOD 02 MOD 02 MOD 01 MOD 01 MOD 01 MOD 01 MOD 04 MOD 04 MOD 05 MOD 05 PERSPECTIVA GERAL ARQUIBANCADA ESC. 1/25 .45 .15 .15 .15 .04 1.50 .30 .30 2.40 4.54 1.03 CORTE CC AMPLIAÇÃO ARQUIBANCADA ESC. 1/25 .13 4.35 PA 4.80 PA 3.90 PA ARQUIBANCADA ESTRUTURADA EM METAL TUBULAR REVESTIDO EM POSICIONAMENTO DAS PEÇAS ESTRUTURAIS EM LAMINADO RECICLADO BASE PARA ASSENTO RECICLADO PET COR CINZA ESCURO GUARDA CORPO METÁLICO COM ACABAMENTO YELLOW HUMAN CONFORT .90 .58 MOD 03 MOD 06 MOD 06 MOD 04 MOD 04 MOD 05 MOD MOD 01 MOD 01 MOD 01 MOD 01 MOD 01 MOD 01 MOD 01 MOD MOD 01 MOD 01 MOD 02 MOD 02 MOD MOD MOD 03 MÓDULOS EM PERSPECTIVA ARQUIBANCADA ESC. 1/25 CÓD. TABELA DE MÓDULOS PARA ASSENTOS ARQUIBANCADA DESCRIÇÃO ASSENTO MÓDULO 60X40CM CM ALTURA ENCOSTO 3cm 40cm 60cm ASSENTO MÓDULO 40X40CM COM ACABAMENTO EM LAMINADO RECICLADO PET COR VERDE CLARO CM ALTURA ENCOSTO MOD BASE PARA ASSENTO MÓDULO 160X40CM ESCURO BASE PARA ASSENTO MÓDULO 120X40CM COM ACABAMENTO EM LAMINADO RECICLADO PET COR CINZA 45cm 40cm 120cm BASE PARA ASSENTO MÓDULO 40X40CM ESCURO 45cm 40cm 40cm COM ACABAMENTO EM LAMINADO RECICLADO PET COR CINZA PRJ-MC-AP-ARQUIBANCADA-R00.dwg ENDEREÇO: www.superlimao.com.br 3518.8919 REVISÃO DATA DESCRIÇÃO REVISÃO: -ARQUIVO: LOJA CONCEITO AMPLIAÇÃO ARQUIBANCADA ORÇAMENTO 1:25 AV. BERNARDINO DE CAMPOS, SÃO PAULO SP 00 MC DONALD'S EX 203 NÃOLIBERADOPARAOBRA 30.06.2022 LANÇAMENTO INICIAL .70 .40 .04 .46 .60 2.11 .60 4.54 4.44 .90 .40 .60 .40 .60 .60 .40 .50 .40 .60 .60 1.39 .30 .30 2.30 .10 2.60 MOD MOD MOD 01 MOD 01 MOD 01 MOD MOD 01 MOD 01 MOD 01 MOD 02 MOD 02 MOD 02 .80 .80 .24 .60 1.50 3.00 .28 .03 2.90 .28 .30 .30 .10 .40 .50 .40 .40 .30 .30 .35 1.48 4.35 PA 4.80 PA 3.90 PA .15 .15 .45 .45 .45 .04 .90 1.20 4.35 PA 4.80 PA 3.90 PA CORTE AA AMPLIAÇÃO ARQUIBANCADA ESC. 1/25 .15 .15 .15 .15 .15 .15 .45 .45 .45 .13 1.48 .10 .90 .80 .30 .30 1.20 .90 .04 4.44 BASE PARA ASSENTO COM RECICLADO PET COR CINZA ASSENTO COM ACABAMENTO PET COR VERDE CLARO COM ACABAMENTO LAMINADO PLACAS DE MDF CONCRESTEEL EMPRESA EXECUTORA DEVERÁ SE RESPONSABILIZAR PELO DIMENSIONAMENTO POSICIONAMENTO DAS PEÇAS ESTRUTURAIS CHAPA METÁLICA PERFIL DA FACHADA ARQUIBANCADA 4.35 PA 4.80 PA 3.90 PA .35 1.48 .15 .15 .15 .15 .15 .15 .45 .45 .45 CORTE BB AMPLIAÇÃO ARQUIBANCADA ESC. 1/25 1.48 .04 .90 1.20 .40 1.00 .90 .10 4.44 4.35 PA 4.80 PA 3.90 PA CHAPA METÁLICA PERFIL DA FACHADA PET COR VERDE CLARO BASE PARA ASSENTO COM ACABAMENTO LAMINADO PLACAS DE MDF CONCRESTEEL EMPRESA EXECUTORA DEVERÁ RESPONSABILIZAR PELO POSICIONAMENTO DAS PEÇAS ESTRUTURAIS .35 1.48 PLANTA NÍVEL 4.35 M ESTRUTURA ARQUIBANCADA ESC. 1/25 ESTRUTURADA METAL CONCRESTEEL EMPRESA EXECUTORA DEVERÁ SE RESPONSABILIZAR PELO PEÇAS ESTRUTURAIS 1.80 .88 .80 .90 1.60 1.00 .78 .88 1.00 1.60 .90 4.40 4.50 .78 .80 1.70 .60 .60 2.30 2.40 PLANTA NÍVEL 4.80 ESTRUTURA ARQUIBANCADA ESC. 1/25 ARQUIBANCADA PLACAS DE MDF EXECUTORA DEVERÁ POSICIONAMENTO DAS .78 1.00 1.00 2.90 .88 1.00 .40 2.40 1.00 2.40 1.40 .90 1.40 2.30 MOD 03 MOD MOD MOD 01 MOD 01 MOD 01 MOD 01 MOD 01 MOD MOD 02 MOD 02 MOD 02 MOD 01 MOD 01 MOD 01 MOD 01 MOD 04 MOD 04 MOD 05 MOD 05 PERSPECTIVA GERAL ARQUIBANCADA ESC. 1/25 .45 .15 .15 .15 .04 1.50 .30 .30 2.40 4.54 1.03 1.48 CORTE CC AMPLIAÇÃO ARQUIBANCADA ESC. 1/25 .13 4.35 PA 4.80 PA 3.90 PA PLACAS DE MDF CONCRESTEEL EMPRESA EXECUTORA DEVERÁ SE RESPONSABILIZAR PELO DIMENSIONAMENTO POSICIONAMENTO DAS PEÇAS ESTRUTURAIS PET COR VERDE CLARO COM ACABAMENTO EM LAMINADO GUARDA CORPO METÁLICO COM ACABAMENTO YELLOW POWDERCOAT PADRÃO FECHAMENTO EM VIDRO .90 .58 1.48 MOD 03 MOD 06 MOD 06 MOD 04 MOD MOD 05 MOD 01 MOD 01 MOD 01 MOD 01 MOD 01 MOD 01 MOD 01 MOD 01 MOD 01 MOD 01 MOD 01 MOD 02 MOD 02 MOD 02 MOD 02 MOD 03 MÓDULOS EM PERSPECTIVA ARQUIBANCADA ESC. 1/25 CÓD. TABELA DE MÓDULOS PARA ASSENTOS ARQUIBANCADA DESCRIÇÃO COM ACABAMENTO EM LAMINADO RECICLADO PET COR VERDE CLARO ASSENTO MÓDULO 40X40CM CM ALTURA DE ENCOSTO 40cm 40cm 04 3cm BASE PARA ASSENTO MÓDULO 160X40CM 45cm 40cm 160cm 02 BASE PARA ASSENTO MÓDULO 120X40CM COM ACABAMENTO EM LAMINADO RECICLADO PET COR CINZA COM ACABAMENTO EM LAMINADO RECICLADO PET COR CINZA BASE PARA ASSENTO MÓDULO 180X40CM ESCURO REVISÃO DATA DESCRIÇÃO -LOJA CONCEITO AMPLIAÇÃO ARQUIBANCADA ORÇAMENTO 1:25 AV. BERNARDINO DE CAMPOS, SÃO PAULO SP HELOISA BATAIER 30.06.2022 00 MC DONALD'S EX 203 NÃOLIBERADOPARAOBRA LANÇAMENTO INICIAL

DETALHE 4 FLOREIRA E ENCONTRO DO CAIXILHO COM A COBERTURA CORTE AA ESC. 1/10 VISTA DO PERFIL DE ALUMÍNIO VERTICAL DO CAIXILHO ACABAMENTO DEFINIR VIDRO TIPO HABITAT NEUTRO INCOLOR MARCA CEBRACE e=8mm ENCAIXILHADO COM PERFIL DE ALUMÍNIO VERTICAL ACABAMENTO A DEFINIR VIGA EM CLT TESOURA METÁLICA, COM ACABAMENTO A DEFINIR, FIXADA AOS MONTANTES VERTICAIS DO CAIXILHO CHAPA METÁLICA PARA SUPORTE DA JARDINEIRA PREVER FUNDO EM ZARCÃO E PINTURA COM ACABAMENNTO FOSCO DEFINIR .35 .05 .20 DETALHE 5 - ENCONTRO DO CAIXILHO COM A LAJE CORTE AA ESC. 1/10 LETREIRO COM LOGO: PREVER CONFORME GUIDELINE MCDONALD'S VIGA EM CLT LAJE EM CLT CONTRAPISO PISO EM PLACAS DE CONCRETO PRÉ-MOLDADO 60X60 CONCRESTEEL MARCA CEBRACE e=8mm ENCAIXILHADO COM PERFIL DE ALUMÍNIO VERTICAL ACABAMENTO A DEFINIR DETALHE 6 FLOREIRA E ENCONTRO DO CAIXILHO COM A COBERTURA CORTE BB ESC. 1/10 COBERTURA EM TELHA METÁLICA VISTA DO PERFIL DE ALUMÍNIO VERTICAL DO CAIXILHO ACABAMENTO A DEFINIR PERFIL METÁLICO/ RUFO VIDRO TIPO HABITAT NEUTRO INCOLOR MARCA CEBRACE e=8mm ENCAIXILHADO COM PERFIL DE ALUMÍNIO VERTICAL ACABAMENTO A DEFINIR VIGA EM CLT .08 .35 .05 .20 .20 .13 VASO AUTOIRRIGAVEL EM ALUMÍNIO, COM ACABAMENTO A DEFINIR 0,20x1,40m (hxl) TESOURA METÁLICA, COM ACABAMENTO A DEFINIR, FIXADA AOS MONTANTES VERTICAIS DO CAIXILHO CHAPA METÁLICA PARA SUPORTE DA JARDINEIRA PREVER FUNDO EM ZARCÃO PINTURA COM ACABAMENNTO FOSCO A DEFINIR ENDEREÇO: DESENHADO POR: REVISÃO DATA LOJA CONCEITO DETALHAMENTO FACHADA AV. BERNARDINO DE CAMPOS, FERNANDA MARTINS MCDONALDS PAB TODAS AS MEDIDAS E NÍVEIS INDICADOS COTAS EM METROS. SEGUIR MEDIDAS QUALQUER MODIFICAÇÃO, CONSULTAR TELAS CHAPAS METALICAS, PERFIS VERNIZ, CORES DE TINTA OU TEXTURIZADOS, ESPECIFICADOS EM DESENHO. TODOS OS MATERIAIS DEVEM ATENDER NOTAS 00 29.07.2022 DETALHE 1 - FIXAÇÃO DO BRISE (QUINA) PLANTA ESC. 1/10 MONTANTE VERTICAL DO CAIXILHO EM ALUMINIO ACABAMENTO A DEFINIR BRISES EM CHAPA DE ACM DOBRADA COM ESTRUTURA INTERNA FIXADA NA CAIXILHARIA DA FACHADAACABAMENTO A DEFINIR .06 .03 .06 .15 .05 .03.03.03 .08 .05 .30 .30 VIDRO TIPO HABITAT NEUTRO INCOLOR MARCA CEBRACE e=8mm ESTRUTURA DE FIXAÇÃO DO BRISE AO MONTANTE DA CAIXILHARIA EM ALUMINIO ACABAMENTO A DEFINIR ESTRUTURA DE FIXAÇÃO DO BRISE AO MONTANTE DA CAIXILHARIA EM ALUMINIO ACABAMENTO A DEFINIR .05 .25 .05 .25 DETALHE 2 - FIXAÇÃO DO BRISE PLANTA ESC. 1/10 .03.03.03 .08 .05 .15 .30 BRISES EM CHAPA DE ACM DOBRADA COM ESTRUTURA INTERNA FIXADA NA CAIXILHARIA DA FACHADA ACABAMENTO A DEFINIR VIDRO TIPO HABITAT NEUTRO INCOLOR MARCA CEBRACE e=8mm MONTANTE VERTICAL DO CAIXILHO EM ALUMINIO ACABAMENTO A DEFINIR ESTRUTURA DE FIXAÇÃO DO BRISE AO MONTANTE DA CAIXILHARIA EM ALUMINIO ACABAMENTO A DEFINIR .05 .25 .050 .050 .250 .300 .010 BRISE EM CHAPA DE ACM DOBRADA ACABAMENTO A DEFINIR DETALHE 3 FIXAÇÃO DO BRISE NO MONTANTE CORTES ESC. 1/5 .015 .02 ESTRUTURA INTERNA DO BRISE EM METALON ESTRUTURA DE FIXAÇÃO DO BRISE AO MONTANTE DA CAIXILHARIA EM ALUMINIOACABAMENTO A DEFINIR .08 VISTA DO PERFIL DE ALUMÍNIO VERTICAL DO CAIXILHO ACABAMENTO A DEFINIR .350 DETALHE 4 - FLOREIRA E ENCONTRO DO CAIXILHO COM A COBERTURA CORTE AA ESC. 1/10 VISTA DO PERFIL DE ALUMÍNIO VERTICAL DO CAIXILHO ACABAMENTO A DEFINIR COBERTURA EM TELHA METÁLICA PERFIL METÁLICO/ RUFO VIDRO TIPO HABITAT NEUTRO INCOLOR MARCA CEBRACE e=8mm ENCAIXILHADO COM PERFIL DE ALUMÍNIO VERTICALACABAMENTO A DEFINIR VIGA EM CLT VASO AUTOIRRIGAVEL EM ALUMÍNIO, COM ACABAMENTO A DEFINIR 0,20x1,40m

.35

.13

TESOURA

CHAPA

.05 .20 .20

ESC.

1/10 LETREIRO COM LOGO: PREVER CONFORME GUIDELINE MCDONALD'S

CONCRESTEEL VISTA DO PERFIL DE ALUMÍNIO VERTICAL DO CAIXILHO ACABAMENTO A DEFINIR VIDRO TIPO HABITAT NEUTRO INCOLOR MARCA CEBRACE e=8mm ENCAIXILHADO COM PERFIL DE ALUMÍNIO VERTICAL ACABAMENTO A DEFINIR DETALHE 6 FLOREIRA E ENCONTRO DO CAIXILHO COM A COBERTURA CORTE BB ESC. 1/10 COBERTURA EM TELHA METÁLICA VISTA DO PERFIL DE ALUMÍNIO VERTICAL DO CAIXILHO ACABAMENTO A DEFINIR PERFIL METÁLICO/ RUFO VIDRO TIPO HABITAT NEUTRO INCOLOR MARCA CEBRACE e=8mm ENCAIXILHADO COM PERFIL DE ALUMÍNIO VERTICAL ACABAMENTO A DEFINIR VIGA EM CLT .08 .35 .05 .20 .20 .13 VASO AUTOIRRIGAVEL EM ALUMÍNIO, COM ACABAMENTO A DEFINIR 0,20x1,40m (hxl) TESOURA METÁLICA, COM ACABAMENTO A DEFINIR, FIXADA AOS MONTANTES VERTICAIS DO CAIXILHO CHAPA METÁLICA PARA SUPORTE DA JARDINEIRA PREVER FUNDO EM ZARCÃO E PINTURA COM ACABAMENNTO FOSCO A DEFINIR PRJ-MC-EX-301-FACHADA-R00.dwg ENDEREÇO: DESENHADO POR: DATA: ESCALA: www.superlimao.com.br LIBERADO PARA: REVISÃO DATA DESCRIÇÃO FOLHA: ETAPA:ARQUIVO: LOJA CONCEITO DETALHAMENTO FACHADA ORÇAMENTO 1:10 AV. BERNARDINO DE CAMPOS, SÃO PAULO SP FERNANDA MARTINS 29.07.2022 MCDONALDS PAB EX 301 TODAS AS MEDIDAS E NÍVEIS INDICADOS DEVERÃO SER VERIFICADOS E CONFIRMADOS NO LOCAL COTAS EM METROS. SEGUIR MEDIDAS INDICADAS EM COTAS. NÃO TIRAR MEDIDA DO DESENHO QUALQUER MODIFICAÇÃO, CONSULTAR O ARQUITETO RESPONSÁVEL TELAS E CHAPAS METALICAS, PERFIS DE ALUMINIO, ACABAMENTOS EM MADEIRA E PEDRAS, ACABAMENTOS VERNIZ, CORES DE TINTA OU TEXTURIZADOS, DEVERÃO SER APROVADOS COM A ARQUITERURA, MESMO ESPECIFICADOS EM DESENHO. TODOS OS MATERIAIS DEVEM ATENDER AS NORMAS AVCB NOTAS NÃOLIBERADOPARAOBRA 00 29.07.2022 EMISSÃO INICIAL EXECUTIVO

VIGA EM CLT LAJE EM CLT CONTRAPISO PISO EM PLACAS DE CONCRETO PRÉ-MOLDADO 60X60

- 18 - - 19SALÃO PRIMEIRO PAVIMENTO SALÃO TÉRREO ESTACIONAMENTO -3.20 PA ÁREA TÉCNICA 3.90 CORTE AA ESC. 1/50 03 03 03 POR 01 CXO CXO BRISES EM CHAPA DE ACM FIXADA NA CAIXILHARIA DA FACHADA ESPAÇAMENTOS SEREM DEFINIDOS EQUIPAMENTOS PREVER TODOS OS ÍTENS CONFORME GUIDELINE MCDONALD'S VER AMPLIAÇÃO LETREIRO COM LOGO: ESTRUTURA EM CLT VER AMPLIAÇÃO FL. 202 PREVER ESTRUTURA PARA VEGETAÇÃO SALÃO TÉRREO HALL DOS BANHEIROS ATENDIMENTO ÁREA TÉCNICA HALL DOS BANHEIROS WC CORTE BB ESC. 1/50 02 ESTRUTURA EM CLT COM ESTRUTURA INTERNA FIXADA NA CAIXILHARIA DA FACHADA ESPAÇAMENTOS SEREM DEFINIDOS COBERTURA EM TELHA METÁLICA PARA VEGETAÇÃO COBERTURA EM TELHA METÁLICA PINTURA ACRÍLICA PARA PLACAS CONCRETO RECICLÁVEIS DE TOM PAINEL LAMINADO COM COLEÇÃOPLURAL 2019 PILAR EM MADEIRA TIPO LADRILHO BRANCO BRILHANTE COM OPÇÃO 'FRYTILE' LADRILHO CINZA BRILHANTE CERÂMICA BRANCA 15X15 VIDRO INCOLOR LARG. CÓD. CAIXILHOS 0.30m 3.22m 1.53m 3.22m 3.22m CXO CXO CXO 3.22m 1.90m 1.40m 5.00m 1.58m 5.00m 1.48m 5.00m CXO 1.38m 5.00m SALÃO PAVIMENTO SALÃO TÉRREO ÁREA TÉCNICA -0.05 CORTE AA ESC. 1/50 02 CXO CXO CXO BRISES EM CHAPA DE ACM COM ESTRUTURA INTERNA ESPAÇAMENTOS DIMENSIONAMENTOS SEREM DEFINIDOS EQUIPAMENTOS REVESTIMENTOS ICE CUBE: PREVER TODOS OS ÍTENS MCDONALD'S VER AMPLIAÇÃO FL. 204 LETREIRO COM LOGO: PREVER CONFORME GUIDELINE MCDONALD'S ESTRUTURA EM CLT ESCADA VER AMPLIAÇÃO VEGETAÇÃO 1.20 1.90 .60 SALÃO TÉRREO BANHEIROS SALÃO PRIMEIRO -3.20 PA ESTACIONAMENTO ÁREA TÉCNICA ACESSO ESCADA BANHEIROS CORTE BB ESC. 1/50 ESTRUTURA EM CLT BRISES EM CHAPA DE ACM COM ESTRUTURA INTERNA FACHADA ESPAÇAMENTOS DIMENSIONAMENTOS SEREM DEFINIDOS TELHA METÁLICA PREVER ESTRUTURA PARA VEGETAÇÃO COBERTURA EM TELHA METÁLICA .33 .20 5.15 CERÂMICA BRANCA LARG. CÓD. CAIXILHOS

FOTO FACHADA FINALIZADA CORTE AA CORTE BB DIAGRAMA ISOMÉTRICO

RENDER FACHADA

Tendo como objetivo criar uma fachada que fosse contenporânea e ao mesmo tempo remetesse à cultura nipônica do bairro da Liberdade, isso tudo sem deixar de levar em consideração algumas premissas sustentáveis, surgiu então a ideia de unir matéria prima reciclada e tradição nesta fachada icônica.

Mc Donald’s Liberdade

- 21 -

SUPERLIMÃO

Projeto e design: Lula Golveia + Equipe Superlimão

Coordenação: Maria Fernanda Elayui

Fotos: Maíra Acayaba

Tipo: Restaurante e Bares, Comércio, Varejo, Sustentável

Ano: 2022 à 2023

Localização: Liberdade, SP

Metragem: 100 m²

Softwares: Autocad, SketchUp, Enscape, Rhino, Grasshopper, Photoshop

O design para essa fachada partiu da junção de alguns conceitos como: estudos sobre as lojas existentes do McDonald’s e suas respectivas evoluções, as formas da arquitetura japonesa tradicional e o minimalismo da arquitetura japonesa contemporânea e a materialidade como fio condutor da sustentabilidade. Como resultado surge uma fachada minimalista e ritmada feita de lã de pet reciclado, que tem como característica focal o jogo de luz e sombra, juntamente com a sugestão da sua tradicionalidade na representação da pagoda (telhado dos antigos castelos e templos japoneses) que parece sair da parede e avançar para a rua.

22 -

23 -

MÓDULO 1

MÓDULOS DE HALETAS TRISOFT

A estratégia de montagem da fachada foi a separação dela em camadas e depois em módulos, isso facilitou tanto a produção da estrutura e das haletas, quanto a montagem com encaixes. Foram 6 linhas horixontais para 8 colunas verticasi, resultsnto em 6 tipologias de módulos diferentes.

REQUADRO METÁLICO

PERFIL U METÁLICO

MÃO FRANCESA METÁLICA

MÓDULOS DE HALETAS TRISOFT

MÓDULO 1

DIVISÃO EM MÓDULOS

NOTA:

O ESPAÇAMENTO ENTRE EIXO DE HALETAS, PERMANECE O MESMO EM TODOS OS MÓDULOS. CORES ILUSTRATIVAS

2,40 m FACHADA

1/7 1/7 1/7 1/7 1/7 1/7 1/7 1/8

FACHADA EXPLODIDA

HALETA TRISOFT FIXADA EM PERFIL U METÁLICO

PAREDE ALVENARIA

PERFIL C TRISOFT

REQUADROS METÁLICOS PARA FIXAÇÃO DOS PERFIS U

DIVISÃO DE MÓDULOS FIXADOS COM MÃO FRANCESA METÁLICA

PERFIL C DE TRISOFT

CORES ILUSTRATIVAS

NOTA: CORES ILUSTRATIVAS

MÓDULO 1 EXPLODIDA

MÓDULO 1 ESPAÇAMENTOS

MÓDULO 1

EXPLODIDA

A estrutura foi composta por um grid metálico feito com requadros, fixando tudo na parede, depois vem alguns perfis “U” metálicos na vertical, fixos nos requadros metálicos, esses perfis “U” seguram cada haleta de pet reciclado da fachada, as mãos francesas fazem a fixação dos requadros metálicos de cada módulo de haletas entre sí, para finalizar temos um contraventamento horizontal feito com peças em perfil “C” do próprio material de PET reciclado das haletas, posicionados entre elas. 04/05/2023

04/05/2023

04/05/2023 1/8 1/8 1/8 1/8 1/8 1/8 1/8 1/8 2,40 m 2,40 m 1,10 m 0,97 m 2,40 m 0,50 m

- 24 - - 25 -

PAREDE ALVENARIA MÓDULO

NOTA:

PAREDE ALVENARIA

FACHADA ISOMÉTRICA

PERFIL C DE TRISOFT INSTALADO ENTRE HALETAS COM RECUO DE 5CM DO FIM E DO INÍCIO DA HALETA, COM INCLIAÇÃO DE 2º. HALETAS DE TRISOFT NOTA: CORES ILUSTRATIVAS

AS FIXAÇÃO DAS

FACHADA - ZOOM

ISOMÉTRICA

- 26 - - 27 -

04/05/2023

FOTO APROXIMADA MOSTRANDO HALETAS E REQUADROS FOTO GERAL DA FACHADA FOTO GERAL DA FACHADA FOTO LATERAL DA FACHADA MOSTRANDO PROPORÇÕES E AVANÇOS DA FACHADA

Google: Escritório de Tecnologia

A nova área da sede do Google, na Avenida Faria Lima, teve como motivador desenvolver novas possibilidades de conceitos para escritórios, tendo em vista o cenário da pandemia, por meio de um projeto biomimético, técnica que aprende com a natureza, absorvendo características de plantas ou animais para responder aos desafios da melhor forma possível.

- 29 -

SUPERLIMÃO

Projeto e design: Lula Golveia + Equipe Superlimão

Coordenação: Maria Fernanda Elayui

Fotos: C. Ribeiro

Tipo: Interiores corporativo, escritório

Ano: 2021 à 2022

Localização: Av. Faria Lima, SP

Metragem: 1400 m²

Softwares: Autocad, SketchUp, Enscape, Rhino, Grasshopper, Photoshop

Publicações: Revista Projeto

O grande diferencial deste projeto, dentre todos os pontos que poderíamos destacar, está no layout das mesas de trabalho. Aqui a biomimética entra em ação, foi utilizado a forma das folhas da helicônia como fio condutor para chegar nesse layout de zigzag, garantindo um maior aproveitamento do espaço ao mesmo tempo que garante uma área indivídual de cada mesa que respeita os espaços necessários para evitar proliferação de doenças respiratórias, como a Covid-19, as divisórias de PET reciclado combinadas com vasos auto-irrigáveis de plantas, reforçam ainda mais as proteções dos colaboradores, e também, o caráter biofílico do projeto.

- 30

- 31

Desenvolvidas pelo Superlimão exclusivamente para a nova área do escritório do Google, as estações contam com jardineiras que funcionam como barreiras para o risco de contaminação. Espadas-de -São Jorge, Jiboias e outras espécies de plantas ocupam espaços que, em estações comuns, são desprotegidos, garantindo nível seguro de isolamento para os funcionários. As cadeiras também foram desenhadas pelo time de design do escritório.

“É esse o escritório em que acreditamos : não somente mais espaço e mais pessoas , mas um ambiente focado na colaboração , atrav É s de uma nova leitura de disposição do espaço . t rocamos vários corredores largos , que desperdiçavam áreas úteis , por pequenos lounges colaborativos , mais seguros e que surgem entre as estações de trabalho ”

Analisando o primeiro momento, com mesas dispostas convencionalmente e com o raio de espaço necessário para cada um, vê-se que se perdeu muito adensamento; depois com as divisórias separando os colaboradores e um eixo de circulação, é possivel perceber que o adensamento aumenta um pouco, mas longe do ideal; finalmente no layout “helicônia” as mesas são dispostas na diagonal, com divisórias e plantas entre as mesas, garantindo a proteção necessária e um adensamento muito maior, mesmo com as restrições de saúde do período da pandemia.

Como resultado desse layout, se formam áreas colaborativas nos miolos e nos cantos, aumentando ainda o adensamento e diversificando o uso das áreas de trabalho.

}

DIAGRAMA ISOMÉTRICO DE UMA ÁREA DE TRABALHO - 32 - - 33HELICÔNIA

EVOLUÇÃO DO LAYOUT HELICÔNIA

WORKSPACE WORKSPACE AREAFOCUS

MICRO KITCHEN PODSTEAM WORK SPACE HALL RECEPÇÃOREUNIÕES REUNIÕES

A planta, em formato quadrado com o core e entradas centralizados, se organiza de maneira radial, organizando os programas ao longo do perímetro. O hall dos elevadores tem dois acessos: um para a recepção e outro para colabores que leva direto para algumas salas de reunião.

O conceito presente em cada ambiente é baseado nos estágios de desenvolvimento urbano da cidade de São Paulo, passando pela epóca da mata nativa, pelo período da cidade de barro e taipa de pilão e, por fim, os dias atuais. Logo no hall dos elevadores e recepção, estamos na parte dos “dias atuais” com um ambiente mais eescuro e tecnológico; as estações de trabalhos se baseiam no conceito da “mata nativa”, onde há maior presença de vegetação e conceitos extraídos da natureza; por fim, a Micro Kitchen (copa) explora o conceito da cidade de taipa de pilão.

Todo o core do projeto conta com um revestimento em lamelas de concreto feitos com um molde de isopor interno para tornar mais leve e facilitar transporte e instalação. Estas lamelas de concreto no hall dos elevadores receberam um sistema de iluminação em Led RGB que possui um sistema de detecção de movimento, ligando os leds quando as pessoas andam na frente deles, isso cria interatividade do usuário com o ambiente.

- 35 - - 34 -

TODAY EARLY DAYS BEFORE IT ALL

A recepção funciona como uma extensão do conceito presente no hall, sendo um ambiente contenporâneo, tendo 3 pontos fortes: uma instalação de arte do Artista plástico e cartunista Luiz Gê, essa instalação foi baseada no livro “Av. Paulista” do mesmo auto; outro ponto focal da recepção é o painel de marcenaria com o relevo do terreno da cidade de São Paulo, replicado em curvas de nível; e também, o balcão da recepção é o mesmo relevo sinuoso da cidade de São Paulo, porém em uma escala menor, foi construído com uma estrutura metálica interna que sustenta as camadas de granito cinza andorinha e a parte de baixo em marcenaria.

- 37 -

- 36PLANTA BAIXA NÍVEL 82,5cm ESC 1:25 .90 A A B B A B 04 CAMADAS DE 15mm DE ESPESSURA RECORTADAS EM CNC CONFORME DESENHO (VER DETALHAMENTO PEÇAS) EMPILHADAS FIXADAS ESTRUTURA METÁLICA MATERIAL: GRANITO CINZA ANDORINHA LEVIGADO TAMPO EM BP PRETO TX COM FITA DE BORDA NO MESMO ACABAMENTO PLANTA BAIXA NÍVEL 25cm ESC 1:25 PLANTA ESTRUTURA ESC 1:25 .06 .03 1.53 .03 .42 .70 .42 .24 .13 eixo estrutura eixo estrutura eixo estrutura eixo estrutura eixo estrutura eixo estrutura BASE DO MÓVEL EM ESTRUTUTRA METÁLICA 20x20mm REVESTIDO EM BP PRETO TX COM FITA DE BORDA NO MESMO ACABAMENTO EM TODAS AS FACES INTERNAS VISÍVEIS BASE DO MÓVEL EM ESTRUTUTRA METÁLICA 20x20mm REVESTIDO EM MDF COM ACABAMENTO EM FÓRMICA PRETA L121 ACABAMENTO MATTE EM TODAS AS FACES EXTERNAS PREVER JUNTA EM MEIA ESQUADRIA PORTA ALÇAPÃO DE ACESSO PARA MANUTENÇÃO DA CONEXÃO DAS TOMADAS PONTOS DE DADOS PREVER FECHO TOQUE ESTRUTUTRA METÁLICA 20x20mm SHAFT PARA PASSAGEM DE FIAÇÃO ELÉTRICA DET. 02 1.69 .80 .91 .56 .35 .05 .27 .47 .05 .40 1.19 SHAFT PARA PASSAGEM DE FIAÇÃO ELÉTRICA PROJEÇÃO VIGA PARA SUSTENTAÇÃO DO TAMPO VIGA PARA SUSTENTAÇÃO DO TAMPO PLANTA COBERTURA ESC 1:25 A A B B 04 CAMADAS DE 15mm DE ESPESSURA RECORTADAS EM CNC CONFORME DESENHO (VER DETALHAMENTO PEÇAS) EMPILHADAS FIXADAS ESTRUTURA METÁLICA MATERIAL: GRANITO CINZA ANDORINHA LEVIGADO TAMPO EM BP PRETO TX COM FITA DE BORDA NO MESMO ACABAMENTO ESCUDO PROTETOR EM ACRÍLICO e=03mm 1.58 1.37 .26 3.16 1.30 .55 .55 .64 .02 .02 .44 .85 .17 CORTE B-B ESC 1:25 1.00 PA 0.75 PA 1.72 1.72 PA ESCUDO PROTETOR EM ACRÍLICO e=03mm CAMADAS DE 15mm DE ESPESSURA RECORTADAS EM CNC CONFORME DESENHO (VER DETALHAMENTO PEÇAS) EMPILHADAS FIXADAS ESTRUTURA METÁLICA MATERIAL: GRANITO CINZA ANDORINHA LEVIGADO BASE DO MÓVEL EM ESTRUTUTRA METÁLICA 20x20mm REVESTIDO EM MDF COM ACABAMENTO EM FÓRMICA PRETA L121 ACABAMENTO MATTE EM TODAS AS FACES EXTERNAS PREVER JUNTA EM MEIA ESQUADRIA .780 0.825 PA VISTA 01 ESC 1:25 .825 ESCUDO PROTETOR EM ACRÍLICO e=03mm CAMADAS DE 15mm DE ESPESSURA RECORTADAS EM CNC CONFORME DESENHO (VER DETALHAMENTO PEÇAS) EMPILHADAS FIXADAS ESTRUTURA METÁLICA MATERIAL: GRANITO CINZA ANDORINHA LEVIGADO BASE DO MÓVEL EM ESTRUTUTRA METÁLICA 20x20mm E REVESTIDO EM MDF COM ACABAMENTO EM FÓRMICA PRETA L121 ACABAMENTO MATTE EM TODAS AS FACES EXTERNAS PREVER JUNTA EM MEIA ESQUADRIA 1.72 CAMADAS DE 15mm DE ESPESSURA RECORTADAS EM CNC CONFORME DESENHO (VER DETALHAMENTO PEÇAS) EMPILHADAS FIXADAS ESTRUTURA METÁLICA MATERIAL: GRANITO CINZA ANDORINHA LEVIGADO .43 .55 .15 .15 .15 .28 CAMADAS DE 15mm DE ESPESSURA RECORTADAS EM CNC CONFORME DESENHO (VER DETALHAMENTO PEÇAS) EMPILHADAS FIXADAS ESTRUTURA METÁLICA MATERIAL: GRANITO CINZA ANDORINHA LEVIGADO BASE DO MÓVEL EM ESTRUTUTRA METÁLICA 20x20mm E REVESTIDO EM MDF COM ACABAMENTO EM FÓRMICA PRETA L121 ACABAMENTO MATTE EM TODAS AS FACES EXTERNAS PREVER JUNTA EM MEIA ESQUADRIA GAVETEIRO EM ESTRUTUTRA METÁLICA 20x20mm REVESTIDO EM BP PRETO TX COM FITA DE BORDA NO MESMO ACABAMENTO EM TODAS AS FACES VISÍVEIS BASE DO MÓVEL EM ESTRUTUTRA METÁLICA 20x20mm REVESTIDO EM BP PRETO TX COM FITA DE BORDA NO MESMO ACABAMENTO EM TODAS AS FACES INTERNAS VISÍVEIS ESCUDO PROTETOR EM ACRÍLICO e=03mm 0.75 PA 1.00 PA 1.72 PA PORTA ALÇAPÃO DE ACESSO PARA MANUTENÇÃO DA CONEXÃO DAS TOMADAS PONTOS DE DADOS PREVER FECHO TOQUE PONTOS DE TOMADA PUXADOS PARA FRENTE DA MARCENARIA .20 1.72 0.825 PA 1.00 .825 ESCUDO PROTETOR EM ACRÍLICO e=03mm CAMADAS DE 15mm DE ESPESSURA RECORTADAS EM CNC CONFORME DESENHO (VER DETALHAMENTO PEÇAS) EMPILHADAS FIXADAS ESTRUTURA METÁLICA MATERIAL: GRANITO CINZA ANDORINHA LEVIGADO GAVETEIRO MÓVEL EM ESTRUTUTRA METÁLICA 20x20mm REVESTIDO EM BP PRETO TX COM FITA DE BORDA NO MESMO ACABAMENTO EM TODAS AS FACES INTERNAS VISÍVEIS BASE DO MÓVEL EM ESTRUTUTRA METÁLICA 20x20mm REVESTIDO EM BP PRETO TX COM FITA DE BORDA NO MESMO ACABAMENTO EM TODAS AS FACES INTERNAS VISÍVEIS BASE DO MÓVEL EM ESTRUTUTRA METÁLICA 20x20mm REVESTIDO EM MDF COM ACABAMENTO EM FÓRMICA PRETA L121 ACABAMENTO MATTE EM TODAS AS FACES EXTERNAS PREVER JUNTA EM MEIA ESQUADRIA TAMPO EM BP PRETO TX COM FITA DE BORDA NO MESMO ACABAMENTO CAMADAS DE 15mm DE ESPESSURA RECORTADAS EM CNC CONFORME DESENHO (VER DETALHAMENTO PEÇAS) EMPILHADAS E FIXADAS ESTRUTURA METÁLICA MATERIAL: GRANITO CINZA ANDORINHA LEVIGADO GAVETEIRO MÓVEL EM ESTRUTUTRA METÁLICA 20x20mm REVESTIDO EM BP PRETO TX COM FITA DE BORDA NO MESMO ACABAMENTO EM TODAS AS FACES INTERNAS VISÍVEIS ESCUDO PROTETOR EM ACRÍLICO e=03mm BASE DO MÓVEL EM ESTRUTUTRA METÁLICA 20x20mm REVESTIDO EM BP PRETO TX COM FITA DE BORDA NO MESMO ACABAMENTO EM TODAS AS FACES INTERNAS VISÍVEIS PORTA ALÇAPÃO DE ACESSO PARA MANUTENÇÃO DA CONEXÃO DAS TOMADAS PONTOS DE DADOS 0.825 PA CORTE A-A ESC 1:25 0.75 PA 1.72 VISTA 03 ESC 1:25 VISTA 04 ESC 1:25 VISTA 02 ESC 1:25 DET. 03 TAMPO EM BP PRETO TX COM FITA DE BORDA NO MESMO ACABAMENTO CAMADAS DE 15mm DE ESPESSURA RECORTADAS EM CNC CONFORME DESENHO (VER DETALHAMENTO PEÇAS) EMPILHADAS E FIXADAS ESTRUTURA METÁLICA MATERIAL: GRANITO CINZA ANDORINHA LEVIGADO GAVETEIRO MÓVEL EM ESTRUTUTRA METÁLICA 20x20mm REVESTIDO EM BP PRETO TX COM FITA DE BORDA NO MESMO ACABAMENTO EM TODAS AS FACES INTERNAS VISÍVEIS ESCUDO PROTETOR EM ACRÍLICO e=03mm BASE DO MÓVEL EM ESTRUTUTRA METÁLICA 20x20mm REVESTIDO EM BP PRETO TX COM FITA DE BORDA NO MESMO ACABAMENTO EM TODAS AS FACES INTERNAS VISÍVEIS DET. 01 PROJEÇÃO DA ESTRUTURA INTERNA CAMADA 11 ESC 1:25 CAMADA 12 ESC 1:25 CAMADA 13 ESC 1:25 CAMADA 14 ESC 1:25 CAMADA 15 ESC 1:25 CAMADA 16 ESC 1:25 CAMADA 17 ESC 1:25 DETALHAMENTO DO BALCÃO DA RECEPÇÃO DIAGRAMA ISOMÉTRICO DA RECEPÇÃO

Este escritório de advocacia sediado em Campinas, optou por seguir um caminho sério, minimalista e com referências orientais ao longo do conceito, como divisórias de madeira preta que remetem ao tratamento Shou Sugi Ban, além de aplicação de materiais com base de papel em vários pontos do projeto.

- 45RECEPÇÃO

FIUS - Finocchio e Ustra - Escritório de Advocacia

SUPERLIMÃO

Projeto e design: Lula Golveia + Equipe Superlimão

Coordenação: Maria Fernanda Elayui

Imagens: Equipe Superlimão

Tipo: Corporativo, interiores

Ano: 2022-2023

Localização: Torre Corporativa Sky Galleria

Metragem: 1463 m²

Softwares: Autocad, SketchUp, Enscape, Photoshop

Partindo de uma laje de aproximadamente 1400m², o objetivo para este projeto foi de ampliar a capacidade do escritório, disponibilizando espaço para todos os seus funcionários e para um possível cenário de crescimento, além de renovar e atualizar os ambientes com um novo conceito desenvolvido para especialemnte para este cenário, o minimalismo com referências de deseign oriental se encontram para criar uma identidade unida à um ambiente de traballho acolhedor e descontraído para este escritório de advocacia que é referência em Campinas. - 47 -

- 46

LAYOUT FINAL

LAYOUT FINAL

workstations -68

salas grandes (14 pessoas) -4

workstations -68

salas grandes (14 pessoas) -4

reuniões médias (8 pessoas) -2

reuniões pequenas (4 pessoas) -6

área colaborativa (36 pessoas) -1

booths (6 pessoas) -6

phone rooms -9

copy print -1

reuniões médias (8 pessoas) -2

mk -1

fius lab (mesas) -49

reuniões pequenas (4 pessoas) -6

área colaborativa (36 pessoas) -1

booths (6 pessoas) -6

phone rooms -9

copy print -1

mk -1

salas grandes (14 pessoas) -4

fius lab (mesas) -49

reuniões médias (8 pessoas) -2

reuniões pequenas (4 pessoas) -6

área colaborativa (36 pessoas) -1

booths (6 pessoas) -6

phone rooms -9

workstations -68 fius lab (mesas) -49

fius lab (salas externas 4 pessoas) -3

banheiros -F | M | PNE | Lavabo

apoio (depósitos, TI, salas técnicas e cpd)

fius lab (salas externas 4 pessoas) -3

banheiros -F | M | PNE | Lavabo

copy print -1

mk -1

fius lab (salas externas 4 pessoas) -3

banheiros -F | M | PNE | Lavabo

apoio (depósitos, TI, salas técnicas e cpd)

Como o andar foi inteiramente direcionado para a mesma empresa, o escritório acabou por ter dois acessos vindos do hall dos elevadores, um que dá para a recepção sendo de uso preferencial de clientes e o outro acesso que dá direto para as áreas de trabalho, sendo de uso preferêncial dos colaboradores.

apoio (depósitos, TI, salas técnicas e cpd)

Posicionar as salas de reunião na fachada que tem mais insolação ajuda a proteger o interior do andar do escesso de luminosidade e do calor; assim como posicionar os booths e os phonebooths entre as estações de trabalho, ajuda na dissipação de barulhos, além de dinamizar o layout e criar áreas convívio e trabalho colaborativo .

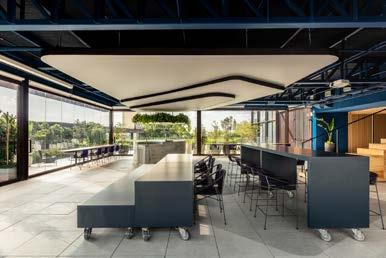

O destaque vai para o terraço chamado de ‘FIUSLAB’ uma área multiuso que serve para reuniões, palestrantes, eventos, e inclusive happy hours. Com um layout altamente flexível, é possivel transformar uma arquibancada em mesas e bancadas quando necessário para de adaptar ao uso desejado naquele momento, tudo isso iluminado por um sistema de telas tensionadas orgânicas em níveis. destacando ainda mais o ambiente.

LAYOUT

FINAL

- 48 - - 49 -

O hall de entrada do fiuslab é o momento de transição e chegada neste ambiente e apresenta uma aplicação de tubos de papelão nas paredes e no forro, criando uma unidade, uma textura, contendo duas portas mimetizadas nesta textura.

Todas as salas de reunião, seja ela pequena, média ou grande, tem essa nuvem de forro acústico. Feito de lã de pet reciclado, com os vincos relembrando as dobras de um origami e pontos específicos para receber os spots de iluminação, torna o ambiente mais agradável acústicamente por meio de uma peça única de design.

As estações de trabalho, separadas pelo blocos de booths ou phonebooths, contam com lousas para auxiliar os colaboradores e, também, uma fileira de pequenas salas de reunião para os gerentes ou para pequenos grupos poderem reservar.

A paginação das divisórias das salas de reunião foram inspiradas nas diferentes paginações dos tatames japoneses; o copyprint foi encaixado no volume de um bloco de phonebooths; como a intenção do conceito era trazer o papel para perto do projeto, os tubos de papelão criam esse link revestindo os booths na horizontal, phonebooths e no hall do fiuslab na vertical.

- 50 - - 51 -

A nova barberia da franquia Corleone em parceria com a Disney e Marvel Brasil, tem como objetivo gerar uma experiencia imersiva para seus clientes através de etapas de acordo com o processo de corte ou tratamento.

- 57 -

Marvel BarberShop - by Corleone

SUPERLIMÃO

Projeto e design: Lula Golveia + Equipe Superlimão

Coordenação: Letícia Domingues

Imagens: Equipe Superlimão

Tipo: Conceito, interiores, varejo

Ano: 2023

Localização: Fictícia

Metragem: 363 m²

Softwares: Autocad, SketchUp, Enscape, Rhino, Grasshopper, Photoshop, Indesign

Tendo como premissa ser uma barbearia temática com experiências imersivas mas sem deixar a estética original da barbearia de lado, o foco foi a união entre o conceito da marca que ja existia com a marca Marvel. Dessa forma, utilizamos da estratégia de criar dois ambientes distintos, porém interligados pela narrativa do conceito. No momento da entrada o ambiente é como se fosse a barbearia tradicional, ja no segundo momento, o ambiente se trasnforma para o cenário de uma nave super tecnológica, inserindo o cliente no universo de um filme de super -heróis e agentes secretos.

- 58 -

- 59Concept Design Service Area / Open Cabins + Washing Concept Design Service Area / Open Cabins + Washing Concept Design Café Concept Design Lounge

A Barberia Corleone foi a primeira a resgatar o estilo retrô e vintage, com alguns toques contemporâneos, possui um bar para atender os clientes de forma mais personalizada e diferenciada, com isso se tornou muito mais que uma simples barbearia, se tornou um ponto de encontro, um estilo de vida para aqueles que adotaram o lugar, uma “mans cave”, logo após vieram muitas outras barbearias apoiadas nesse estilo.

Depois de conhecer o lugar, o dono, analisarmos de maneira profunda a marca e como o negócio funciona, fomos para a análise de fluxo para determinarmos a jornada do cliente e dos colaboradores. Como resultado disso, a jornada do cliente foi definida da seguinte maneira:

- chegada na recepção -> espera para ser atendido no lounge -> acesso ao bar/café -> o lounge também conta com uma área de circulação, que dá acesso para ao WC -> da circulação, chega-se ao pronto de virada, que transporta o cliente da área tradicional para o cenário futurista, nomeado como “threshold” no diagrama -> chegando no cenário futurista, temos as cabines dos barbeiros, cabines individuais e cabines em uma sala coletiva, tudo remetendo à uma nave espacial da S.H.I.E.L.D (organização secreta do universo Marvel) - > no último processo da jornada foi posicionada a cadeira de lavagem de cabelo, pois nem todos clientes usam -> e para finalizar, teremos uma loja com produtos da Corleone e licenciados da Marvel como camisetas e bonecos de heróis.

Flow

O momento de transição entre o ambiente vintage para o ambiente futurista, chamada de “threshold” no diagrama da jornada, é uma cabine com uma cadeira de barbeiro antiga que gira para o interior, se voltando para o ambiente completamente diferente e tecnológico. A ideia é “teletransportar” o cliente de um universo para outro por meio de um portal, se aproveitando desse constrate para gerar espanto e surpresa.

A ideia é fazer o cliente acreditar que não existe mais de uma cadeira de barbeiro no salão todo, que começa a gerar estranheza desde o começo. Além disso, se tratando de um ambiente antigo, tendo poucas referências ao universo Marvel nesse primeiro momento.

Tudo isso mudaria a partir do momento da travessia do portal, a girada da cadeira, apresentando assim a base secreta, a nave espacial, o ambiente super tecnológico do universo Marvel, fazendo com que você se sinta parte da cenografia, se sinta um agente secreto.

- 61 - - 60 -

Proposed Marvel Barbershop by Corleone

Para apresentarmos o início dos estudo para o conceito desse projeto, utilizamos inúmeras imagens criadas por inteligencia artificial por meio do MidJourney, descrevendo como queríamos a cena, o ambiente ou o personagem, para então, dessa forma criarmos um moodboard e referências muito mais próximas do que nós estávamos imaginando para o projeto.

Preliminary Layout and Journey

O quadrinho ao lado, resultado da junção de algumas dessas imagens criadas por I.A, é a versão final que foi apresentada, demonstrando como seria o início da experiencia de um novo cliente em um dia dentro da barbearia, desde a chagada e seu atendimento na recepção até o momento em que ele percebe que não é uma barbearia comum...

Preliminary Layout and Journey Marvel Barbershop by Corleone [ 14 Chairs ]

Layout and Journey

Preliminary Layout and Journey

Marvel Barbershop by Corleone [ 14 Chairs ]

- 63 - - 62IT WAS AN ORDINARY DAY AT MARVEL BARBERSHOP BY CORLEONE THE SHOP WAS KNOWN FOR ITS WELCOME AMONG ITS CLIENTS DOCTORS, PHOTOGRAPHERS, JOURNALISTS, SCIENTISTS, MULTI MILLIONAIRE PLAYBOYS, AND EVEN PEOPLE LIKE ME… WHO JUST NEED A SUPER BARBER! MARVEL BARBERSHOP BY CORLEONE HOW CAN I HELP YOU? WELCOME! I’M YOUR SUPER BARBER JAMES! PLEASE, FOLLOW ME! IT LOOKS LIKE A REGULAR BARBERSHOP…WHY SO MANY PEOPLE COME HERE? WHAT IS THIS? A…MESSAGE?! IS THIS YOUR FIRST TIME? LET’S TAKE YOU TO THE BAR YOU CAN WAIT FOR YOUR BARBER WHILE DRINKING SOMETHING! AND WHERE ARE THE CLIENTS? I DON’T SEE ANY CHAIRS… PLEASE SIT AND RELAX, I’LL PREPARE EVERYTHING TO START THE SERVICE. SUCH A LARGE SPACE AND THEY ONLY HAVE ONE CHAIR? THIS IS WEIRD… WAIT, WHAT IS THIS SOUND?! W-WH-WHAT IS THIS? WHERE AM I? DON’T WORRY, AGENT! THIS IS THE STYLING HAIR ACTION VIEWING ENVIRONMENT ALSO KNOWN AS S.H.A.V.E. HERE YOU WILL GET A FIRSTHAND VIEW OF EVERYTHING THAT IS HAPPENING IN THE FARTHEST CORNERS OF THE MULTIVERSE WHILE WE GIVE YOU A MAKEOVER! ALL GOOD, AGENT! THE EXIT IS OVER HERE! AND REMEMBER, THIS IS AN ULTRA SECRET STATION. IS THIS THE SAME SHAMPOO THAT HE USED IN MY HAIR? WOW, I AM TAKING THIS! CONTINUE… THAT DAY AT MARVEL BARBERSHOP BY CORLEONE WAS REMARKABLE… I CAN’T SAY IF IT WAS MY INNER CHILD REMEMBERING OF A SPECIAL WORLD, LONG FORGOTTEN, OR IF IT WAS A MOMENT OF RECONNECTION WITH MYSELF. WHAT MATTERS IS THAT AFTER THAT DAY SOMETHING HAD CHANGED… PLEASE DON’T TELL ANYONE ABOUT WHAT YOU’VE SEEN HERE. I NEVER WANTED FOR MY HAIR TO GROW BACK QUICKLY AGAIN

Marvel

Barbershop by Corleone [ 14 Chairs ]

A B 92 m² 40 m² service corridor | 21 m² 11 TOTAL SQ. METRES : 363 m² 8 9 10 1 2 5(A) 6 4 7 3 5(B) 11

O moodboard para a recepção e o lounge gira em torno do conceito existente da própria franquia Corleone e de seus produtos, cores e madeiras escuras, nostálgico, confortável e elegante, garantindo assim um ambeinte masculino, acolhedor para seu público, que reflete as características dos seus clientes e gera identificação.

já o moodboard da área secreta gira em torno do universo de hérois e agentes secretos da Marvel, pegamos como referência a exposição imersiva dos Vingadores S.T.A.T.I.O.N que ocorreu em maio de 2023 em São Paulo, além de outros elementos e referências dos quadrinhos e, também, de imagens geradas por inteligência artificial.

- 65 - - 64dark leather + raw metals dark wood tones cozy + elegant nostalgic highly

decorated product development enjoyment exclusive apparel Moodboard Lounge + Reception

nostalgic general aesthetics material + lighting layout + lightning metal panel

Moodboard Service Area

THE BARBERSHOP LOOK AND FEEL

Concept

THE BARBERSHOP LOOK AND FEEL

Concept Design Reception

Design Café

Design Lounge

Área instagramável próxima do threshold, cadeira que gira para dar acesso às cabines dos barbeiros. Composta por uma composição de espelhos infinitos, um no fundo e um espelho de cada lado, um azul outro vermelho, para dar a impressão de ampplpitude de espaço, tanto para o fundo quanto para as laterais. A cadeira entralizada é o ponto focal, e o piso quadriculado branco e preto reforça a ilusão do tamanho do espaço.

O conceito das cabines individuais foi de replicar o cockpit de uma nave espacial, que passa por diversas dimensões e planetas dos diversos personagens do universo Marvel. Composto por 4 telas laterais que serão monitores, onde o cliente poderá escolher o cenário do herói preferido dele, e um espelho centralizado.

- 67 - - 66 -

Concept Design


Photo Opportunity Concept Design

Opportunity

Concept Design Service Area Corridor Concept Design Service Area Private Cabins Concept Design Service Area Private Cabins

A loja no final do percurso do cliente, teve como referência um laboratório, com referências da S.H.I.E.L.D e outros Vingadores. Uma mesa retroiluminada no centro da sala dita o caminho radial da exposição dos produtos, monitores no alto da sala dão o tom de laboratório ou sala de controle.

A saída da loja para voltar à recepção é uma porta falsa disfarçada de estante, que não estraga a surpresa nem da spoilers do que tem adiante no percurso da barbearia.

- 69 - - 68 -

Concept Design Marvel Store Concept Design Marvel Store Concept Design Marvel Store Concept Design Reception

- 71 -

SUPERLIMÃO

Projeto e design: Thiago Rodrigues + Equipe Superlimão

Coordenação: Bruna Dourado

Imagens: Ricardo Tortorello

Tipo: Conceito, interiores, varejo

Ano: 2023 - 2024

Localização: Shopping Bariguí, Curitiba

Metragem: 500 m²

Softwares: Autocad, SketchUp, Enscape, Photoshop, Indesign

- 72 -

A premissa do conceito foi de encontrar um lugar que fosse comum para todo o público da loja, assim chegamos no ponto dos transportes públicos, estações de metrô, pontos e terminais de ônibus, rodoviárias e aeroportos. A partir disso, foram utilizados materiais, cores e acessórios que remetem à estes lugares, mas sem perder a referência com o moodboard original da loja, mostrando dessa forma, a evolução do próprio moodboard e do conceito da marca.

Uma premissa que foi solicitada pelo cliente foi a de clarear a loja como um todo, hoje em dia as lojas são muito pretas e escuras, já este novo conceito traz muito mais cinza, branco e madeiras claras, além do preto em menor presença, que traz a ligação com o conceito original, mostrando essa evolução para um ambiente mais claro e iluminado.

- 73 -

/ CIRCULAÇÃO

A setorização da loja levou em consideração a entrada de serviço do shopping e o formato da loja, posicionando as áreas de serviço mais ao fundo, como caixa, retaguarda e acesso ao mezanino/estoque, e os provadores com o lounge ficarma no ‘dentinho’ da loja mas com a entrada de frente para o caixa, por se tratar de um provador sem gênero, isso traz maior controle e segurança.

A área do caixa possui um balcão com aletas metálicas fazendo todo o contorno da bancada, um painel composto por quadros de jeans estofados que serve para receber uma tela e o logo da marca. Ao lado do balcão temos uma parede com tela metálica para receber o expositor de acessórios e o acesso para a área de serviço da retaguarda.

O caminho da entrada do lounge e provadores é guiado por uma parede revestida por telha trapezoidal fazendo uma pequena curva no topo, isso remete à carenagem dos trens do metrô. Essa parede também marca a a´rea de exposição das peças jeans na loja.

O revestimento de telha metálica segue para para todo o lounge, trazendo unidade entre as áreas da loja. No lounge a intenção foi de criar uma antesala para a interação dos clientes que vão fazer comprar juntos ou simplesmente aompanhar alguém.

setorização piso inferior highlights highlights retaguarda caixa vitrine pórtico de entrada pórtico de entrada provadores lounge área expositiva

SETORIZAÇÃO

- 74 - - 75 -

Esta área possui um banco central com o mesmo material vinílico do piso, cabideiros de tubos amarelos e uma área instagramável simulando um banco de metrô. O forro é modular com uma cobertura de policarbonato alveolar, para tornar a luz um pouco mais difusa. Estes provadores do fundo, são maiores para poderem receberer grupos de pessoas, aumentam e complementando a experiência do usuário que começou no lounge.

Os dois tipos de provadores tem a mesma linguaguem de materiais, piso vinílico branco que sobe até a altura do espelho, banco emborrachado preto e acessórios em amarelo. provadores individuais

BASE (SEM ACESSÓRIOS)

O moodboard foi desenvolvido em duas etapas: a primeira que é o pano de fundo geral da loja e a segunda que é a composição desse fundo com os acessórios pretos, amarelos, telas de comunicação e como tudo isso interage e compõe a linguagem da marca.

Os materiais utilizados, como telha metálica, piso vinílico, cimento e mobiliário emborrachado ou de plástico, foram diretamente trazidos dos modais de transporte por serem de baico custo, de fácil manutenção e limpeza, facilitando a operação diária da loja.

moodboard novo conceito mobiliários e acessórios

provadores PCD e coletivos

- 76 - - 77 -

jeans concreto plásticos e emborrachados MOODBOARD COM ACESSÓRIOS moodboard novo conceito base pedra cimento cerâmicas telha ondulada piso vinílico concresteel jeans preto madeira metalgrade MOODBOARD

mobiliários

mobiliários simples

Mobiliário com base emborrachada

mobiliários mesas e acessórios

Composição das mesas expositoras

mobiliários mobiliários simples

Mobiliário com base plana em madeira ou metálica preta

mobiliários diferentes composições

Diferentes composição de mobiliários

mobiliários highlights

Composição dos pontos de destaque ‘Highlights’

- 78 - - 79 -

Trabalho Final de Graduação

[RE]Arquitetura e [RE]Significação de Área Industriais: O caso da da Fábrica da Companhia Antarctica Paulista na Mooca -

Ano: 2020

Localização: Mooca, SP

Metragem: 34.450 m²

Softwares: Autocad, SketchUp, V-ray, Photoshop

Patrimônio da arquitetura industrial do final do século XVIII e início do XIX, a antiga Fábrica de Cerveja da Cia. Antarctica na Mooca, é um símbolo do desenvolvimento urbano e industrial de São Paulo.

A proposta de intervenção vem de acordo com as diretrizes de tombamento

pelo CONPRESP e por meio da análise dos projetos originais dos edifícios, conseguidos no Arquivo Histórico Municipal.

O projeto consiste na demolição da maioria dos galpões sem valor arquitetônio, preservação dos edifícios históricos e criação de novos anexos e programas.

83 -

Tipo: Restauro, patrimônio histórico, reativação e novos usos

82 -

O programa proposto para os edifícíos históricos foi de Museu sobre a história da cerveja e industrialização paulista e, também, de uma escola técnica voltada para a produção de cerveja artesanal, resgatando toda a história ao mesmo tempo que adápta ao contexto contemporâneo.

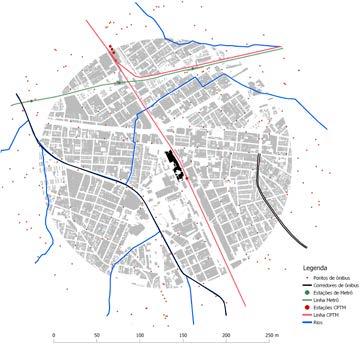

Como a extensão do terreno é bem grande e a maioria dos galpões serão demolidos, foi proposto um plano de massa geral, que orienta a instalação de um programa que diversifique a utilização do lote e que torne viavel financeiramente a intervenção de todo o lote, não dependendo, apenas, dos núcleos históricos.

O programa é composto por: Área para eventos, pátio gastronômico, escritórios e coworking, biergarten, retivação de parte da produção de cerveja, biblioteca; além do Museu e da Etec.

- 85 -

- 84 -

Implantação Geral

- 87 -

Implantação Aproximada Corte Marquise

- 86 -

Planta Marquise - Entrada Principal

- 89 - - 88 -

Publicação no Anuário 2020 do Curso {CURA} Disponível em: https://issuu.com/cursocura/ docs/cura_anuario_2020 (página 98)

- 91 -

Concurso // Museu da Democracia Proposta implantada no lote do Antigo Presídio Tiradentes

- 90 -

Ano: 2019

Localização: Av. Tiradentes, Bom Retiro, SP

Metragem: 7.579 m²

Softwares: Autocad, SketchUp, V-ray, Photoshop Grupo: Enrico Cremaschi, Julia Ota, Stephany Altruda, Ricardo Tortorello.

Nos últimos anos, presenciamos ataques à democracia tanto por governantes quanto por parte da sociedade. Muitas vezes, incrédulos, assistimos protestos por uma nova intervenção ditatorial, tal qual vivida pelo país décadas atrás.

Desenvolver o projeto do Museu da Democracia no terreno da extinta Penitenciaria Tiradentes é um ato de observar o passado. O

claro destrato à memória deste local não pode servir para o esquecimento e o encobrimento de uma terrível época; ao contrário, deve-se inserir como exemplo para conscientização da história e combate aos ideais antidemocráticos. Somado a isso, o terreno localizado na Av. Tiradentes, uma das principais vias de São Paulo, realiza divisa com a estação de metrô Tiradentes e confirma um eixo cultural em desenvolvimento,

93 -

Tipo: Concurso, proposta, consideração de sítio

92 -

próximo ao Museu de Arte Sacra, Pinacoteca do Estado, Parque da Luz e o Museu da Língua Portuguesa.

Em meio ao aparente caos de sua localização, três grandes volumes prismáticos conformam o museu: dois horizontais e um vertical, destacando o portal da antiga penitenciaria. Na lateral direita, uma praça pública arborizada estende a Praça Coronel Fernando Prestes, local de descompressão do caos, na qual a entrada do museu se abre. Para a avenida, um volume menor, com loja e café, contrasta com a fachada do maior volume: um grande pano de taipa, com estreitas aberturas e a torre de concreto ao fundo. O restante do programa é enterrado junto de pátios e espelhos d’água. Sua inserção silenciosa e simples é reflexo da atual tentativa de silenciamento da democracia, expressa na introversão do edifício, o qual vale-se das frestas de luz, da leveza de planos, dos respiros verdes e das águas para tanto.

A estrutura, de concreto moldado “in loco”, e as subestruturas em vidro e madeira trabalham como grandes planos no espaço. A taipa, representação da união das diversidades populares na democracia, é recortada pelas discretas aberturas que revivem a interação com o exterior das presas políticas: viam fora da torre o “mundão”, mas este não as enxergava no “mundinho”.

A história das mulheres no presídio é uma das mais fortes e conhecidas. Depoimentos relatam que a chamada “Torre das Donzelas”, a torre que comportava as selas das presas políticas, foi um local de resistência marcado pelo companheirismo e ajuda mútua. No “mundinho”, como se referiam a torre, realizavam carnavais, debates, atividades manuais, cozinhavam e assistiam a televisão; pequenas formas de resistência, porém de grande importância.

A distribuição programática e das circulações seguiram as descrições espaciais dos depoimentos: o memorial dos mortos e desaparecidos recria o percurso a torre, com as celas das presas comuns e o grande espelho d’água que fisicamente gera a sensação de isolamento ao mundo. Os dois degraus que desciam após a entrada destacam o espaço curvo da torre, onde a circulação de uma grande escada leva aos patamares expositivos com a temática do presidio e a resistência feminina das “donzelas”. No topo, um mirante contemplativo.

Por fim, a saída do museu guarda um antigo ritual dessa resistência. Quando alguma detenta conseguia a liberdade, as colegas de cela cantavam a “Canção da Partida”, de Dorival Caymmi, para marcar sua saída. A água do grande espelho d’água escorre pelas paredes banhando as letras da canção, os ritmos de abertura da fachada ecoam a melodia.

Ao sair no meio do mar, o visitante vê-se alinhado ao grande arco da antiga penitenciaria; definidor de eixos e protagonista do projeto. Uma metáfora à saída com consciência democrática

ao mundo que a falta; da saída ao embate dos problemas de São Paulo, na Av. Tiradentes; da saída de todos os presos políticos que conseguiram o atravessar e sobreviver as torturas: uma vitória contra o regime ditatorial, um cidadão a mais à democracia.

O ritmo das aberturas ecoa a melodia da música “Canção da Partida”, de Dorival Caymmi, cantada por elas na saída das companheiras de sela.

Visto isso, o arco da antiga penitenciaria serve como eixo definidor de fluxos e protagonista do projeto ao ser saída do museu, uma alusão a saída com consciência democrática ao mundo que a falta; da saída de todos os presos políticos que conseguiram o atravessar e sobreviver as torturas: uma vitória contra o regime ditatorial.

- 95 -

1º Subsolo Térreo (fluxos) Volumétrico

- 94 -

2º Subsolo

Corte Transversal

- 97 - - 96 -

Corte Longitudinal
