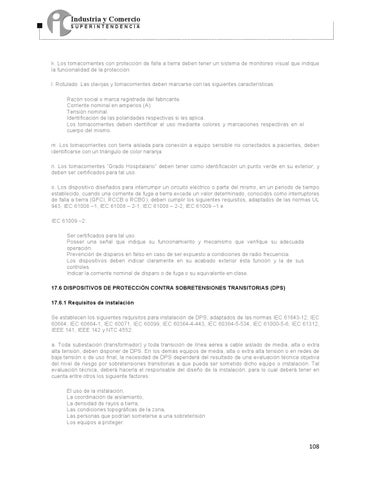

k. Los tomacorrientes con protección de falla a tierra deben tener un sistema de monitoreo visual que indique la funcionalidad de la protección. l. Rotulado. Las clavijas y tomacorrientes deben marcarse con las siguientes características: Razón social o marca registrada del fabricante. Corriente nominal en amperios (A). Tensión nominal. Identificación de las polaridades respectivas si les aplica. Los tomacorrientes deben identificar el uso mediante colores y marcaciones respectivas en el cuerpo del mismo. m. Los tomacorrientes con tierra aislada para conexión a equipo sensible no conectados a pacientes, deben identificarse con un triángulo de color naranja. n. Los tomacorrientes “Grado Hospitalario” deben tener como identificación un punto verde en su exterior, y deben ser certificados para tal uso. o. Los dispositivo diseñados para interrumpir un circuito eléctrico o parte del mismo, en un periodo de tiempo establecido, cuando una corriente de fuga a tierra excede un valor determinado, conocidos como interruptores de falla a tierra (GFCI, RCCB o RCBO), deben cumplir los siguientes requisitos, adaptados de las normas UL 943, IEC 61008 –1, IEC 61008 – 2-1, IEC 61008 – 2-2, IEC 61009 –1 e IEC 61009 –2: Ser certificados para tal uso. Poseer una señal que indique su funcionamiento y mecanismo que verifique su adecuada operación. Prevención de disparos en falso en caso de ser expuesto a condiciones de radio frecuencia. Los dispositivos deben indicar claramente en su acabado exterior ésta función y la de sus controles. Indicar la corriente nominal de disparo o de fuga o su equivalente en clase. 17.6 DISPOSITIVOS DE PROTECCIÓN CONTRA SOBRETENSIONES TRANSITORIAS (DPS) 17.6.1 Requisitos de instalación Se establecen los siguientes requisitos para instalación de DPS, adaptados de las normas IEC 61643-12, IEC 60664, IEC 60664-1, IEC 60071, IEC 60099, IEC 60364-4-443, IEC 60364-5-534, IEC 61000-5-6, IEC 61312, IEEE 141, IEEE 142 y NTC 4552: a. Toda subestación (transformador) y toda transición de línea aérea a cable aislado de media, alta o extra alta tensión, deben disponer de DPS. En los demás equipos de media, alta o extra alta tensión o en redes de baja tensión o de uso final, la necesidad de DPS dependerá del resultado de una evaluación técnica objetiva del nivel de riesgo por sobretensiones transitorias a que pueda ser sometido dicho equipo o instalación. Tal evaluación técnica, deberá hacerla el responsable del diseño de la instalación, para lo cual deberá tener en cuenta entre otros los siguiente factores: El uso de la instalación, La coordinación de aislamiento, La densidad de rayos a tierra, Las condiciones topográficas de la zona, Las personas que podrían someterse a una sobretensión Los equipos a proteger.
108
