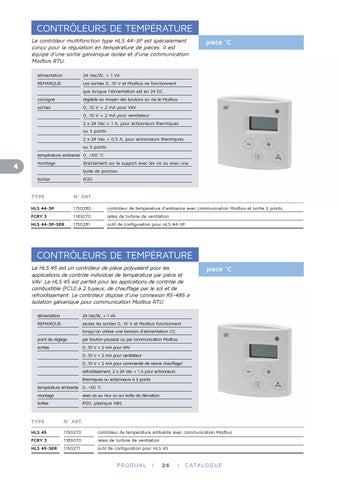

CONTRÔLEURS DE TEMPÉRATURE Le contrôleur multifonction type HLS 44-3P est spécialement conçu pour la régulation en température de pièces. Il est équipé d’une sortie galvanique isolée et d’une communication Modbus RTU. alimentation
24 Vac/dc, < 1 VA
REMARQUE:
Les sorties 0...10 V et Modbus ne fonctionnent
que lorsque l’alimentation est en 24 DC.
consigne
réglable au moyen des boutons ou via le Modbus
sorties
0...10 V < 2 mA pour VAV
0...10 V < 2 mA pour ventilateur
2 x 24 Vac < 1 A, pour actionneurs thermiques
ou 3 points
2 x 24 Vac < 0,5 A, pour actionneurs thermiques
ou 3 points
pièce °C
température ambiante 0…+50 °C
4
montage
directement sur le support avec les vis ou avec une
boite de jonction.
boitier IP20
TYPE
N° ART.
HLS 44-3P
1150280
contrôleur de température d’ambiance avec communication Modbus et sortie 3 points
FCRY 3
1183070
relais de turbine de ventilation
HLS 44-3P-SER
1150281
outil de configuration pour HLS 44-3P
CONTRÔLEURS DE TEMPÉRATURE Le HLS 45 est un contrôleur de pièce polyvalent pour les applications de contrôle individuel de température par pièce et VAV. Le HLS 45 est parfait pour les applications de contrôle de combustible (FCU) à 2 tuyaux, de chauffage par le sol et de refroidissement. Le contrôleur dispose d’une connexion RS-485 a isolation galvanique pour communication Modbus RTU. alimentation
24 Vac/dc, < 1 VA
REMARQUE:
seules les sorties 0…10 V et Modbus fonctionnent
lorsqu’on utilise une tension d’alimentation CC.
point de réglage
par bouton-poussoir ou par communication Modbus
sorties
0...10 V < 2 mA pour VAV
0...10 V < 2 mA pour ventilateur
0…10 V < 2 mA pour commande de vanne chauffage/
refroidissement, 2 x 24 Vac < 1 A pour actionneurs
thermiques ou actionneurs à 3 points
pièce °C
température ambiante 0…+50 °C montage
avec vis au mur ou sur boîte de dérivation
boîtier
IP20, plastique ABS
TYPE
N° ART.
HLS 45
1150270
contrôleur de température ambiante avec communication Modbus
FCRY 3
1183070
relais de turbine de ventilation
HLS 45-SER
1150271
outil de configuration pour HLS 45
