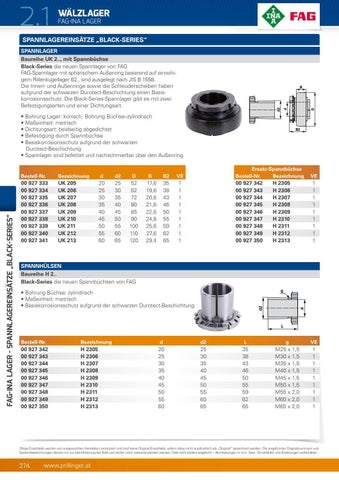

FAG-INA LAGER
SPANNLAGEREINSÄTZE „BLACK-SERIES“ SPANNLAGER Baureihe UK 2.., mit Spannbüchse Black-Series die neuen Spannlager von FAG FAG-Spannlager mit sphärischem Außenring basierend auf einreihigem Rillenkugellager 62.. sind ausgelegt nach JIS B 1558. Die Innen- und Außenringe sowie die Schleuderscheiben haben aufgrund der schwarzen Durotect-Beschichtung einen Basiskorrosionsschutz. Die Black-Series-Spannlager gibt es mit zwei Befestigungsarten und einer Dichtungsart.
Bezeichnung
d
d2
D
B
B2
VE
00 927 333 00 927 334 00 927 335 00 927 336 00 927 337 00 927 338 00 927 339 00 927 340 00 927 341
UK 205 UK 206 UK 207 UK 208 UK 209 UK 210 UK 211 UK 212 UK 213
20 25 30 35 40 45 50 55 60
25 30 35 40 45 50 55 60 65
52 62 72 80 85 90 100 110 120
17,6 19,6 20,6 21,6 22,6 24,6 25,6 27,6 29,4
35 38 43 46 50 55 59 62 65
1 1 1 1 1 1 1 1 1
B2
Ersatz-Spannbüchse Bestell-Nr. Bezeichnung
00 927 342 00 927 343 00 927 344 00 927 345 00 927 346 00 927 347 00 927 348 00 927 349 00 927 350
VE
1 1 1 1 1 1 1 1 1
H 2305 H 2306 H 2307 H 2308 H 2309 H 2310 H 2311 H 2312 H 2313
SPANNHÜLSEN Baureihe H 2.. Black-Series die neuen Spannbüchsen von FAG g
• Bohrung Büchse: zylindrisch • Maßeinheit: metrisch • Basiskorrosionsschutz aufgrund der schwarzen Durotect-Beschichtung
d
d2
FA -INA LA ER - SPANNLA EREINS t E BLACK-SERIES
• Bohrung Lager: konisch, Bohrung Büchse–zylindrisch • Maßeinheit: metrisch • Dichtungsart: beidseitig abgedichtet • Befestigung durch Spannbüchse • Basiskorrosionsschutz aufgrund der schwarzen Durotect-Beschichtung • Spannlager sind befettet und nachschmierbar über den Außenring
Bestell-Nr.
D
d
d2
B
L
Bestell-Nr.
Bezeichnung
d
d2
L
g
VE
00 927 342 00 927 343 00 927 344 00 927 345 00 927 346 00 927 347 00 927 348 00 927 349 00 927 350
H 2305 H 2306 H 2307 H 2308 H 2309 H 2310 H 2311 H 2312 H 2313
20 25 30 35 40 45 50 55 60
25 30 35 40 45 50 55 60 65
35 38 43 46 50 55 59 62 65
M25 x 1,5 M30 x 1,5 M35 x 1,5 M40 x 1,5 M45 x 1,5 M50 x 1,5 M55 x 2,0 M60 x 2,0 M65 x 2,0
1 1 1 1 1 1 1 1 1
Obige Ersatzteile werden von ausgesuchten Herstellern produziert und sind keine Original-Ersatzteile, sofern diese nicht ausdrücklich als „Original“ bezeichnet werden. Die angeführten Originalnummern und Systembezeichnungen dienen nur zur Identifizierung der Teile und dürfen nicht weiterverwendet werden. Falls nicht anders angeführt – Abmessungen in mm. Satz-, Druckfehler und Änderungen vorbehalten.
