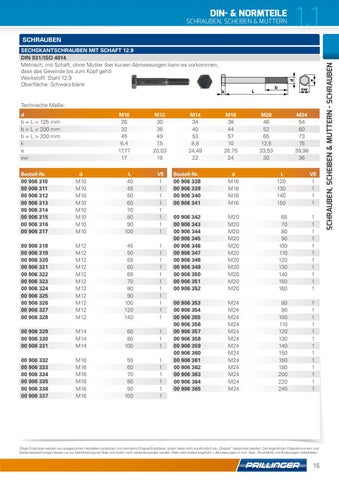

1.1
DIN- & NORMTEILE
SCHRAUBEN, SCHEIBEN & MUTTERN
sw
Technische Maße: d
M10
M12
M14
M16
M20
M24
b = L < 125 mm b = L < 200 mm b = L > 200 mm k e sw
26 32 45 6,4 17,77 17
30 36 49 7,5 20,03 19
34 40 53 8,8 24,49 22
38 44 57 10 26,75 24
46 52 65 12,5 33,53 30
54 60 73 15 39,98 36
Bestell-Nr.
d
L
VE
Bestell-Nr.
d
L
VE
00 906 310 00 906 311 00 906 312 00 906 313 00 906 314 00 906 315 00 906 316 00 906 317
M10 M10 M10 M10 M10 M10 M10 M10
40 45 50 60 70 80 90 100
1 1 1 1 1 1 1 1
00 906 338 00 906 339 00 906 340 00 906 341
M16 M16 M16 M16
120 130 140 150
1 1 1 1
00 906 318 00 906 319 00 906 320 00 906 321 00 906 322 00 906 323 00 906 324 00 906 325 00 906 326 00 906 327 00 906 328
M12 M12 M12 M12 M12 M12 M12 M12 M12 M12 M12
45 50 55 60 65 70 80 90 100 120 140
1 1 1 1 1 1 1 1 1 1 1
00 906 342 00 906 343 00 906 344 00 906 345 00 906 346 00 906 347 00 906 348 00 906 349 00 906 350 00 906 351 00 906 352
M20 M20 M20 M20 M20 M20 M20 M20 M20 M20 M20
65 70 80 90 100 110 120 130 140 150 160
1 1 1 1 1 1 1 1 1 1 1
00 906 329 00 906 330 00 906 331
M14 M14 M14
60 80 100
1 1 1
00 906 332 00 906 333 00 906 334 00 906 335 00 906 336 00 906 337
M16 M16 M16 M16 M16 M16
55 60 70 80 90 100
1 1 1 1 1 1
00 906 353 00 906 354 00 906 355 00 906 356 00 906 357 00 906 358 00 906 359 00 906 360 00 906 361 00 906 362 00 906 363 00 906 364 00 906 365
M24 M24 M24 M24 M24 M24 M24 M24 M24 M24 M24 M24 M24
80 90 100 110 120 130 140 150 160 180 200 220 240
1 1 1 1 1 1 1 1 1 1 1 1 1
Obige Ersatzteile werden von ausgesuchten Herstellern produziert und sind keine Original-Ersatzteile, sofern diese nicht ausdrücklich als „Original“ bezeichnet werden. Die angeführten Originalnummern und Systembezeichnungen dienen nur zur Identifizierung der Teile und dürfen nicht weiterverwendet werden. Falls nicht anders angeführt – Abmessungen in mm. Satz-, Druckfehler und Änderungen vorbehalten.
15
SCHRAUBEN SCHEIBEN
b
L
k
e
d
SECHSKANTSCHRAUBEN MIT SCHAFT 12.9 DIN 931/ISO 4014 Metrisch, mit Schaft, ohne Mutter (bei kurzen Abmessungen kann es vorkommen, dass das Gewinde bis zum Kopf geht) Werkstoff: Stahl 12.9 ber che Schwarz-blank
MUttERN - SCHRAUBEN
SCHRAUBEN
