Le recueil des forces d’innovation

Depuis sa fondation, Presyn a fourni à la branche du bâtiment des produits de marque novateurs et aidé les utilisateurs avec des prestations de conseil et de service fondées. Les innovations qui créent de la plus-value expliquent à elles seules le succès de l’histoire de Presyn. En font partie des produits tels que Presyn pretop uno, Presyn pretop Cuve Blanche et Presyn eco fluide. Toutes les innovations Presyn sont testées plusieurs fois et ont fait leurs preuves dans la pratique. Presyn n’est pas seulement garante de produits pour mortier, béton et chape liquide de la plus haute qualité suisse, mais elle facilite aussi leur mise en œuvre correcte grâce à des informations ciblées et pratiques. Les principales informations sur les produits Presyn et leur utilisation sont réunies dans des fiches techniques claires et structurées, maintenant regroupées dans un unique catalogue à feuilleter. Le catalogue à feuilleter avec l’assortiment complet de Presyn – c’est lui le recueil des forces d’innovation! Peut maintenant être consulté avec convivialité en ligne ou téléchargé au format PDF sous www.presyn.ch

De l’idée à la marque

Presyn est connue pour son pouvoir novateur dans le développement et la fabrication de matériaux de construction. A la base de toute innovation, il y a un besoin concret ou un problème – qu’il soit de nature technique, économique ou écologique. Presyn connaît les besoins de la branche du bâtiment et réagit aux revendications constantes et croissantes du marché en développant des produits qui répondent aux exigences les plus élevées. Les spécialistes Presyn sont constamment en train d’améliorer les matériaux de construction haut de gamme de Presyn, qui sont produits et livrés par des concessionnaires triés sur le volet.

Solidité éprouvée: qualité pour la construction

Les produits des bétons et mortiers de Presyn ont un solide avenir. Les exigences requises des matériaux de construction augmentent sans cesse: les utilisateurs réclament davantage que des produits modernes aux propriétés différenciées. Et les produits de marque de Presyn font mieux que simplement répondre à ces désirs avec des produits système.

Table des matières

Presyn mortier Presyn pretop

Presyn pretop mono Presyn pretop uno Presyn pretop Cuve Blanche Presyn eco Presyn eco fluide Presyn a-plus 05, 07

Presyn a-plus mono Presyn top-floor

Presyn Mortier prêt à l’emploi pour maçonnerie augmente productivité et qualité Depuis 30 ans Presyn propose des produits convaincants, répondant aux exigences accrues des matériaux de construction. Nos mortiers sont simples dans l’application, garantissant une qualité constante durant toutes les saisons.

Presyn Mortier livré «just in time»» dans sa qualité optimale Nos concessionnaires garantissent une qualité constante des mortiers, grâce aux sévères processus de production ainsi qu’aux contrôles périodiques de la qualité du produit fini. La granularité est de 0 – 4 mm. Le mortier Presyn fut développé selon le concept de performance des propriétés. Il est régulièrement contrôlé et perfectionné. Le mortier Presyn peut être employé dans tous les domaines courants de la maçonnerie. Il durcit comme les autres mortiers. L’eau de gâchage est absorbée par les briques provoquant une réduction de l’effet retardateur. La stabilité visée de la maçonnerie est atteinte après peu de temps.

Presyn Mortier

Votre mortier de première qualité.

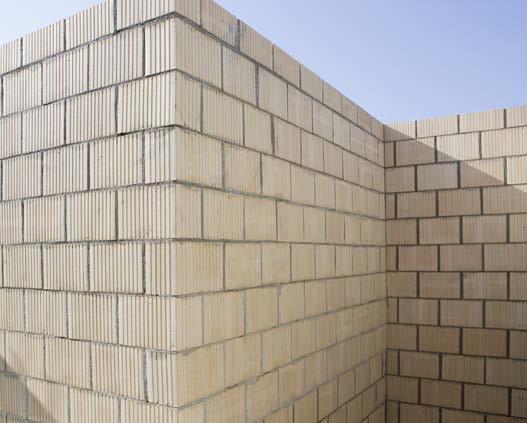

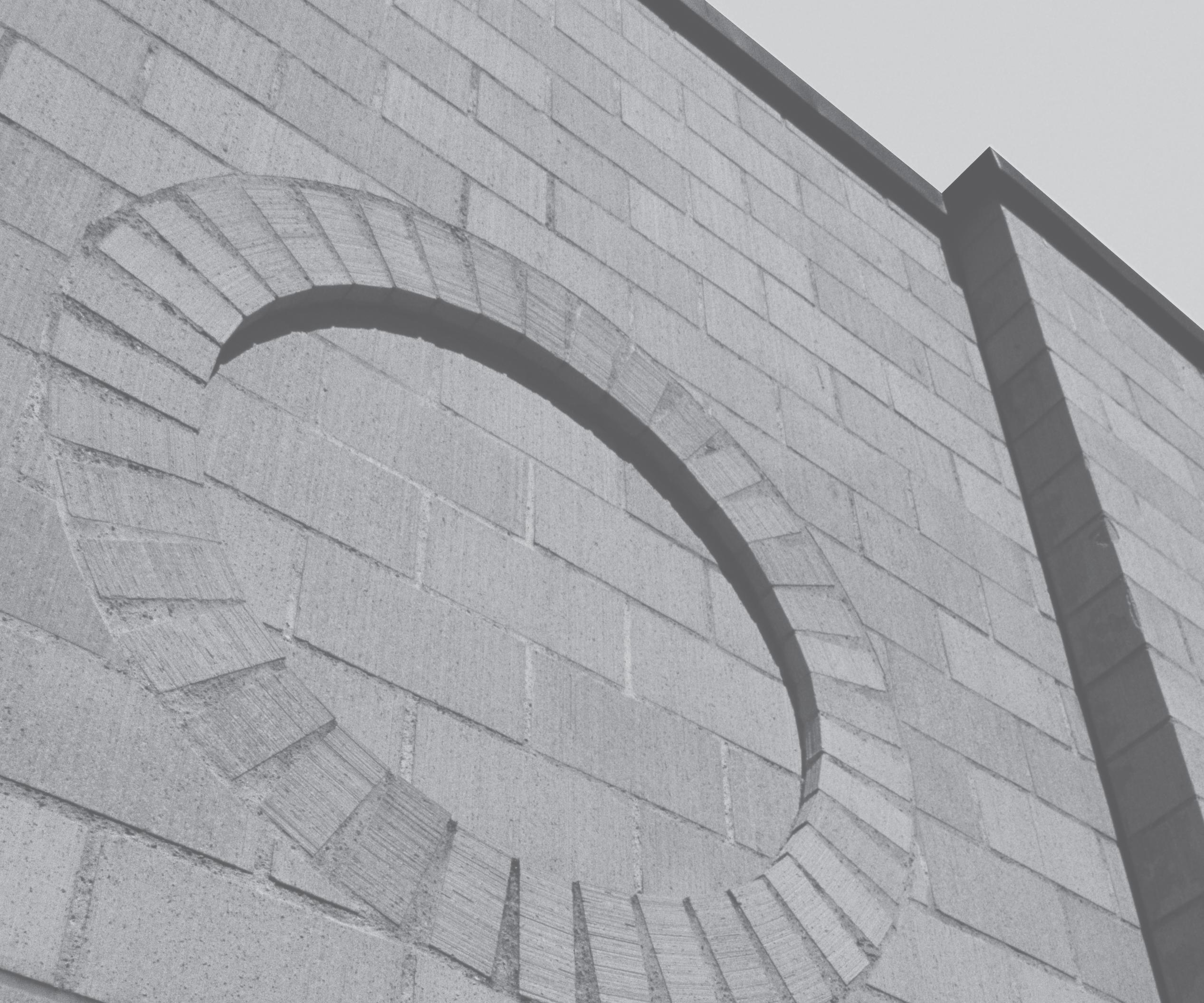

Presyn Mortier frais pour toutes les maçonneries

Le mortier Presyn est conçu de façon à répondre aux exigences des différents types de maçonnerie:

• MB, maçonnerie en briques de terre cuite

• MC, maçonnerie en briques de ciment

• MK, maçonnerie en briques silico-calcaires

Les types de mortiers M 15, M 15 S et M 15 Z répondent aux différentes exigences. Les mortiers sont résistants au gel, ce qui permet de les utiliser pour la maçonnerie extérieure et apparente.

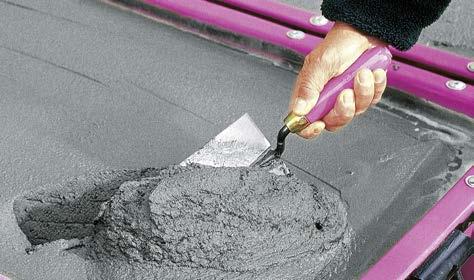

Presyn Mortier sur le chantier

Le mortier Presyn est transvasé dans les auges à mortier Presyn. L‘ouvrabilité de un à deux jours du mortier offre une grande flexibilité en gardant une qualité constante. La surface du mortier doit être recouverte d‘eau afin d‘éviter son assèchement et de sauvegarder sa qualité et son ouvrabilité.

Après chaque utilisation il faut bien nettoyer les auges à mortier. Avant le prochain remplissage, il faut les mouiller pour éviter toute fausse prise du mortier.

Application

Le mortier Presyn se travaille facilement. Il suffit de respecter les recommandations suivantes afin de garantir la qualité requise.

• La maçonnerie fraîchement érigée doit être protégée des intempéries.

• Pour éviter toute fausse prise prématurée du mortier par des températures élevées ou par du vent, la maçonnerie doit être recouverte et / ou humidifiée avec de l’eau.

• Le mortier Presyn M15 doit être travaillé le jour de la livraison ou le jour suivant. L’adjonction d’eau ou d’adjuvants, dans le but de prolonger l’ouvrabilité, est interdite pour ne pas nuire à la qualité du produit.

• La maçonnerie isolée doit être étayée pendant la construction.

• La maçonnerie fraîchement érigée ne doit pas être sollicitée par des forces horizontales.

• Il ne faut pas maçonner à des températures inférieures à +5 °C sans avoir pris les dispositions nécessaires.

• Les auges à mortier doivent être protégées contre le gel au moyen de matériel isolant.

• En hiver également, le mortier Presyn doit être recouvert d’eau.

Les avantages:

1.

Prêt à l’emploi

• Le mortier Presyn répond aux exigences de la SN EN 998-2

• Essais maçonnerie (SIA 266)

• Consistance stable dans l’auge – aucun remélange pénible pendant la journée

• Adhère à la brique et non à la truelle

• Sollicitation réduite des articulations du maçon grâce à une masse volumique moindre

2. Temps d’ouvrabilité

• Le jour de la livraison et le lendemain

• Pas de temps d’attente perturbant pendant la journée, le travail se poursuit

• Début des travaux de maçonnerie immédiat, sans temps d’attente

• A la fin de la journée pas de temps d‘immobilisation; pas de perte de mortier, l’auge ne doit pas être vidée

3. Service de livraison du mortier avec bacs interchangeables

• Le service de livraison du mortier Presyn assure l’approvisionnement quotidien en mortier prêt à l’emploi

• Pas d’installations de chantier

• Approvisionnement en mortier également en hiver

• Les auges à mortier sont mises à disposition

• Le besoin en mortier Presyn par maçon et par jour est d’environs 1 m3

Presyn Mortier frais prêt à l’emploi selon SN EN 998-2

Presyn M 15 mortier prêt à l’emploi pour maçonnerie en briques de terre cuite, briques silico-calcaire et briques de ciment.

Presyn M 15 S pour maçonneries exposées aux pluies battantes selon SIA 266. Ce mortier pour maçonnerie apparente est un produit spécialement modifié qui convient aux travaux de maçonnerie de toutes sortes de briques traditionnelles telles que les briques de ciment, de terre-cuite et silico-calcaire.

Presyn M 15 Z, mortier spécial pour cadres en acier. Les adjuvants n’ont aucun effet nocif sur les cadres en acier. Le mortier peut être travaillé le jour de la livraison. La fiche technique de «l’Association Suisse de l’Industrie des Producteurs de Portes» contient les informations nécessaires au montage des cadres en acier.

L‘abécédaire du mortier donne

Presyn Mortier — haute technologie dans le quotidien de la construction.

les informations nécessaires à l‘emploi des mortiers Presyn et des auges à mortier.

Abécédaire du mortier Trucs et astuces

Si esthétique – si économique

Une performance particulière s’impose pour répondre voire dépasser les exigences élevées de la technologie et de la mise en place du béton. Le béton de marque Presyn pretop avec ses excellentes propriétés et qualités se prête comme solution idéale pour la construction. Presyn pretop facilite et améliore la mise en place avec le plus grand rendement à moindre effort et une esthétique nettement améliorée. Presyn pretop offre, dans toutes les formes architecturales, un aspect visuel harmonieux et convainquant. Son excellente qualité convient à tous les projets et par toutes les saisons.

C’est logique, c’est écologique: réduction de CO2

Les bétons Presyn pretop présentent un bilan écologique avantageux. Le gain en énergie, ainsi que la réduction des émissions CO2 atteignent 15 % par rapport aux bétons ordinaires. Le béton pretop mérite d’être choisi grâce aux avantages techniques et écologiques. Même les maîtres d’œuvres écologiques sont persuadés des avantages de Presyn pretop.

Presyn pretop

Economique, Ecologique, Esthétique.

Propriétés prépondérantes

Indépendant des saisons, résistant à toute épreuve, aspect visuel amélioré et meilleur rendement de mise en place.

La qualité garantie par l’indépendance des saisons

• Rétrécissement réduit

• Besoin en eau réduit

• Chaleur d’hydratation réduite

Le bon côté de Presyn pretop

• Saignement réduit

• Joints de coffrage améliorés

• Aspect visuel amélioré

• Surfaces apparentes régulières et esthétiques

• Retouches superflues

Qualité de mise en place optimale

• Mise en place facilitée

• Temps de maniabilité prolongé

• Raidissement retardé

• Rendement de pompage amélioré

• Compactage facilité

Mise en place économique

Esthétique parfaite

Perfection jusqu’au dernier détail

Presyn pretop, le meilleur.

Béton standard

Le béton standard dispose de tous les atouts garantissant économie et bonne ouvrabilité. La plasticité améliorée, notamment, permet un meilleur rendement de mise en place. Presyn pretop est la solution idéale des travaux de bétonnage de tous les jours.

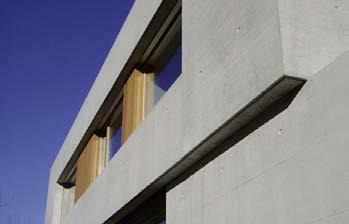

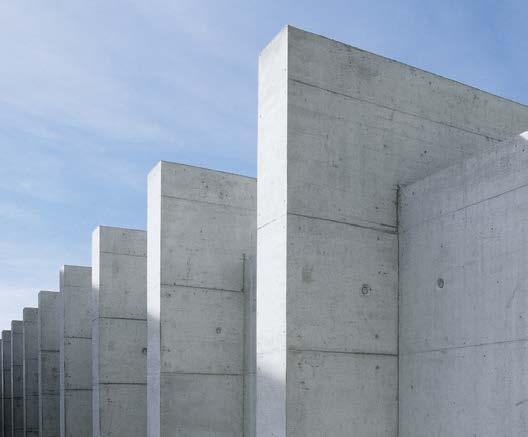

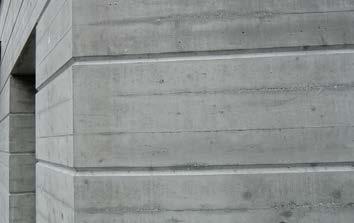

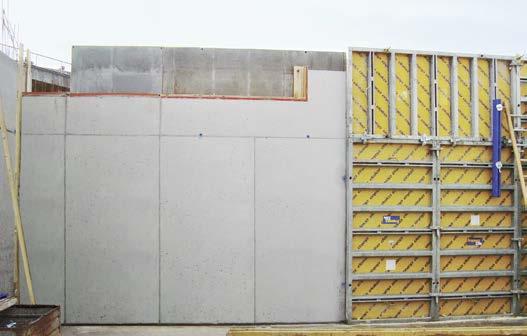

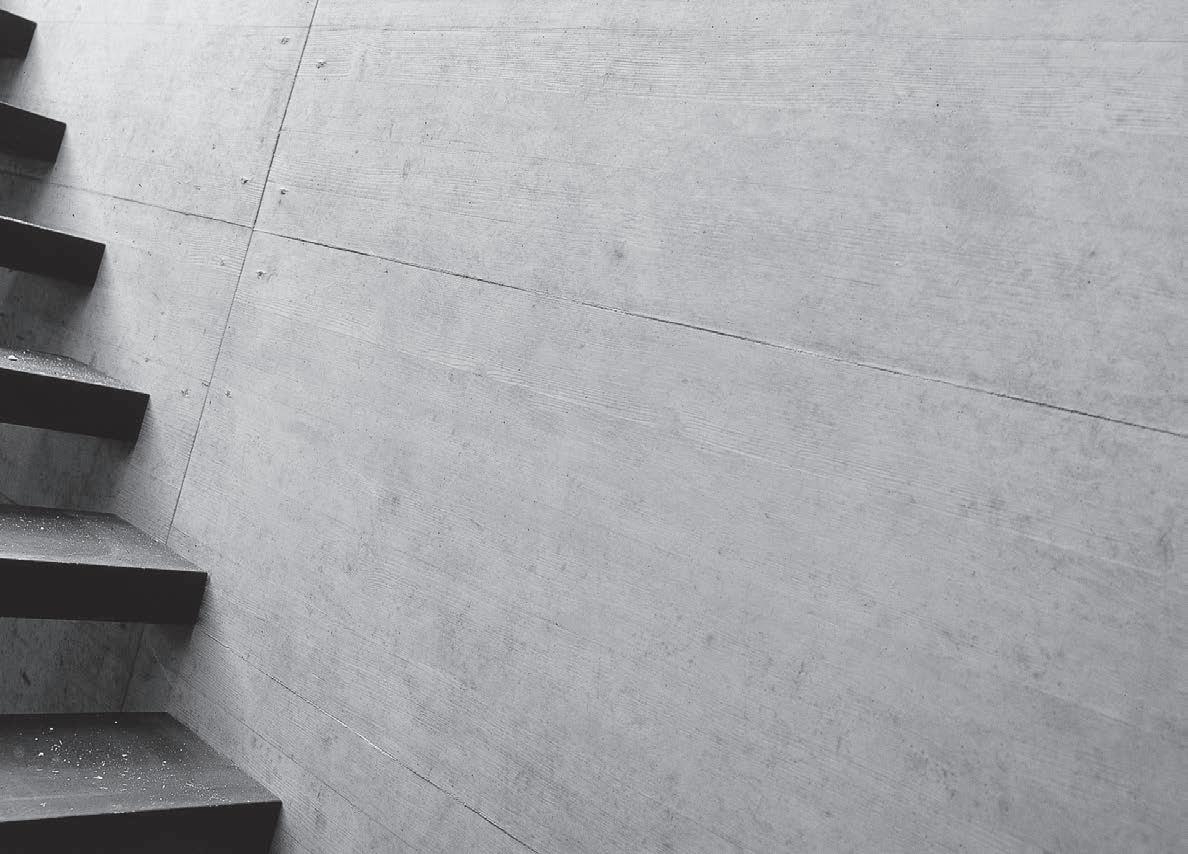

Béton apparent

Depuis longtemps, le béton apparent fait partie des éléments clés de l’architecture. Les exigences dans ces bétons sont élevées. Presyn pretop y répond parfaitement. L’image parfaite de tout genre de surfaces est due à la fine structure des pores ainsi qu'à l’absence de ressuage. Presyn pretop est un béton apparent pour les gens exigeants: un argument fort pour le choix de Presyn pretop.

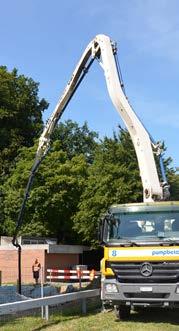

Béton pompé

Les propriétés de Presyn pretop augmentent la performance du pompage grâce à la teneur en farine élevée, plastifiant ainsi le béton. Presyn pretop réunit tous les avantages promouvant économie et qualité.

Béton pour des éléments de construction volumineux

Presyn pretop répond pleinement aux exigences pour la construction d’éléments volumineux. Une basse température du noyau ainsi que la faible différence entre celle-ci et la température à la surface constituent la base pour une surface sans aucune fente.

Un assortiment convaincant.

Durabilité, esthétique, utilisation, qualité Consistance plastique, performance accrue de mise en place, talochage anticipé à l’ailette. Ces dernières années, les exigences aux sols industriels ont continuellement augmentées. Durabilité, esthétique et utilisation multifonctionnelle priment dans la planification.

Une excellente qualité est garantie grâce à l’utilisation de composantes dures, aux agents efficaces liquides de cure ainsi qu’aux récentes méthodes modernes de mise en place.

Pour améliorer la maniabilité et la qualité, Presyn a développé la nouvelle sorte de béton Presyn pretop mono, qui présente maints avantages pour entrepreneurs et maîtres d’œuvres.

Presyn pretop mono

Les avantages de Presyn pretop mono:

• raidissement uniforme

• talochage anticipé

• pas de bulles d’air

• cure anticipée possible

• bonne résistance initiale

• bonne capacité initiale de charge

• meilleure performance de mise en place

• haute qualité

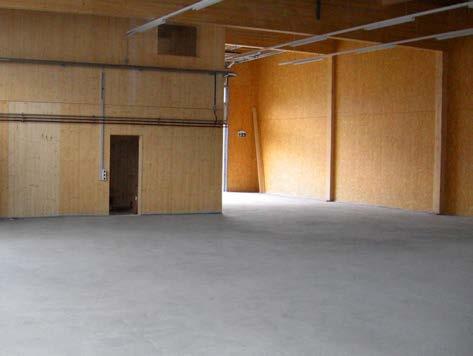

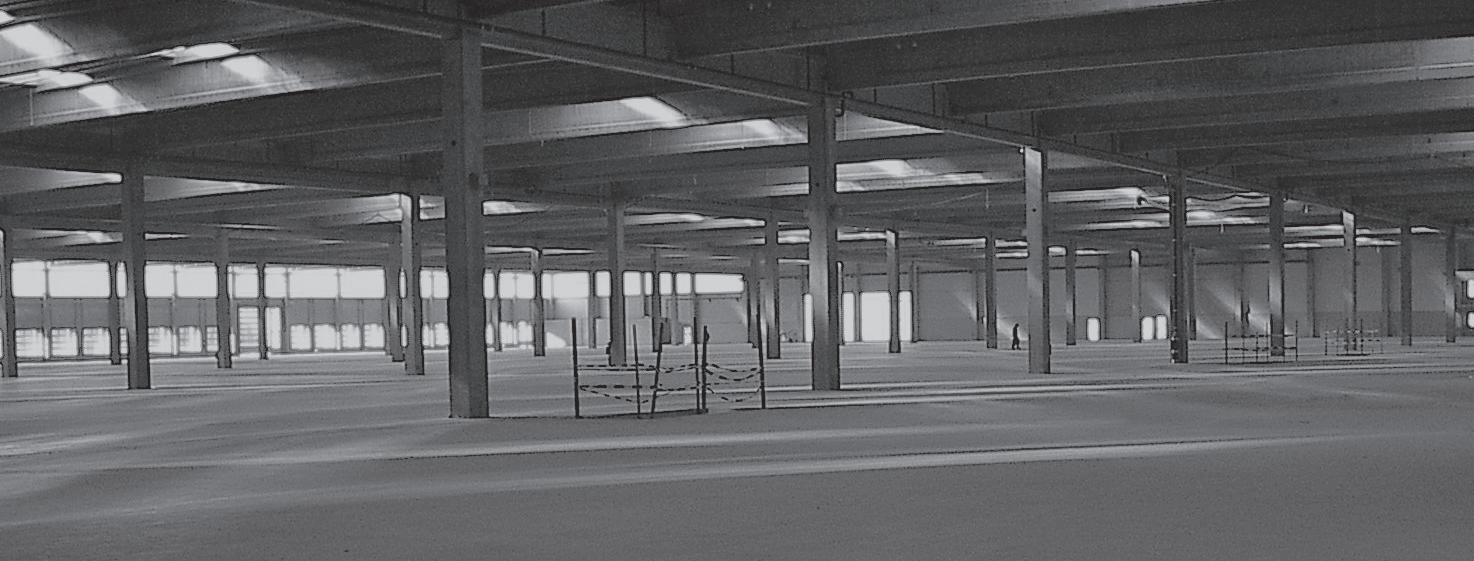

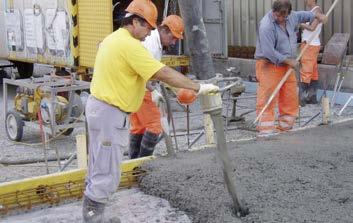

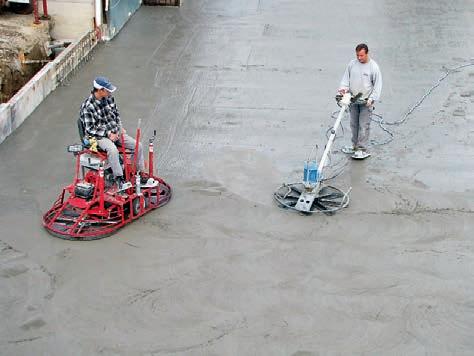

Le système Presyn pretop mono a été élaboré pour des dalles en béton. Ce béton répond sans faille aux exigences définies. La maniabilité et la résistance initiale ainsi que l’adhérence entre les couches successives sont améliorés.

Procédé de mise en place

La mise en place se fait de manière habituelle, même par température fraîche. Pour l’entrepreneur, des avantages techniques et financiers en résultent. Grâce à tous ces avantages, le risque de fissuration dû au retrait capillaire est massivement réduit. L’adhérence entre le béton de construction et les couches successives est sans faille.

Presyn pretop mono 100 % qualité 100 % Presyn = vraies valeurs ajoutées

La technique stimulante de Presyn pretop mono

Une formulation spécifique Presyn est appliquée. Elle rend le béton plus homogène et améliore la maniabilité. Des adjuvants utilisés ne provoquent ni retardement ni entrainement d’air. L’hydratation du ciment n’est nullement entravée et le potentiel en résistance des particules de ciment est exploité de façon optimale. Une haute résistance initiale, une résistance finale élevée, aucun ressuage et une surface résistante et compacte en résultent.

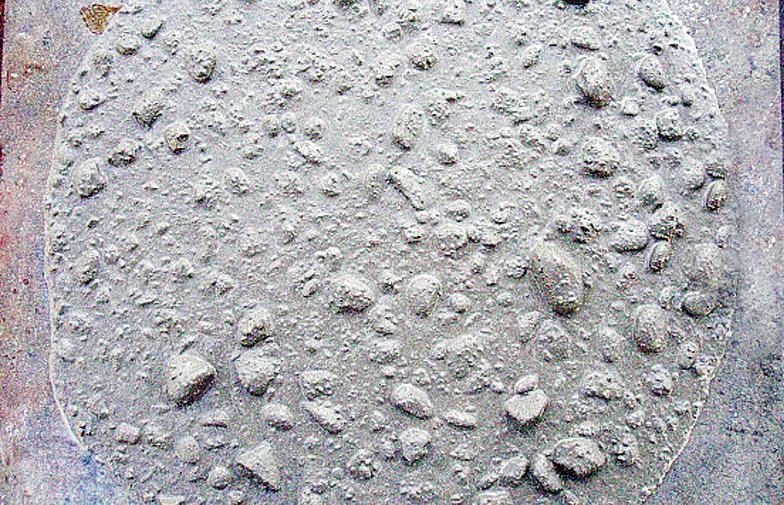

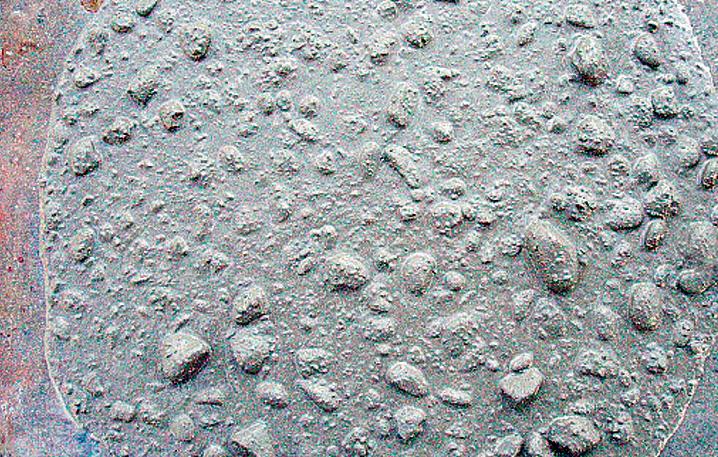

Etalement élevé – facteur e/c équivalent inférieur

Les fluidifiants conventionnels ont souvent un effet retardateur de prise qui est néfaste pour l’avancement et la qualité des travaux, surtout pendant les périodes automnales, hivernales et printanières. Le temps pendant lequel les surfaces du béton restent exposées aux intempéries augmente passablement. Le risque de fissuration provoqué par le retrait capillaire et le danger d’élimination d’eau de surface accroit. Les fluidifiants conventionnels peuvent également provoquer une augmentation de la teneur en air réduisant la résistance à

la compression et augmentant le risque d’effritements superficiels lors de l’épandage de mélanges de composantes dures ou lors de l’application de couches «frais sur frais». Des temps d’attente en résultent.

Presyn pretop mono est un système innovateur garantissant un meilleur succès. Il se prête à tous les sols industriels à surfaces lissées, des chapes ou d’autres sols industriels.

Les concessionnaires peuvent classifier pretop mono 1 et 2 comme étanche.

e / c eq.

50

40

30

20

10

étalement cm résistance N / mm2 0

60 0,6 0,5 0,4 0,3 0,2 0,1 0

Un béton universel pour les applications et les éléments de construction les plus divers Pour répondre aux exigences croissantes en matière de durabilité et d’écologie dans le domaine du traitement du béton, il faut des produits aux performances particulières. Le béton de marque Presyn pretop uno aux propriétés et qualités excellentes est la solution idéale pour faciliter la construction en béton. Presyn pretop uno est un béton universel adapté aux applications les plus diverses.

Presyn pretop uno

Le béton pour tous. Respectueux de l’environnement.

Presyn pretop uno

Un béton de choix aux arguments convaincants

Presyn pretop uno réduit les rejets de CO2 et se prête ainsi à une construction écologique. Presyn s’engage pour une fabrication écologique du béton en utilisation du ciment écologique (aux émissions de CO2 réduites). Presyn pretop uno mérite d’être choisi pour ses avantages techniques et ses atouts écologiques. Même les maîtres d’œuvre écologiques sont convaincus des avantages de ce produit. Presyn pretop uno est fabriqué en conformité avec la norme SN EN 206:2013 / NE.

Champs d’application

Pour tous les éléments en béton non exposés aux intempéries, tels que: dalles de fond, fondations, cloisons et plafonds.

Un béton pour toute la maison

• Applications variées

• Respect de l’environnement (ciment écologique, réduction du CO2)

• Maniabilité optimisée

• Répond aux exigences en matière de résistance à la carbonatation pour une durée de 50 ans

• Grande solidité grâce à une structure à grain fin

• Imperméable conformément à SIA 262/1

• Valeur eau/ciment 0,59

• Travail facilité pour les planificateurs et ouvriers

• Remplit toutes les exigences de la norme SN EN 206:2013 / NE

Classe de résistance à la compression

Classe d’exposition Diamètre max. des granulats mm

Classe de Consistance

Mise en place Essais de durabilité SIA 262/1

pretop uno C25/30 XC1, XC2 16/32 F4 Grue/ Pompe étanche pretop uno C30/ 37 XC1, XC2 16/32 F4 Grue/ Pompe étanche pretop uno C30/ 37 XC3 16/32 F4 Grue/ Pompe étanche

Classe de teneur en chlorures CI 0,10 Conductivité hydraulique: contrôle conforme à SIA 262/1 Annexe A Répond aux exigences en matière de résistance à la carbonatation pour une durée de 50 ans

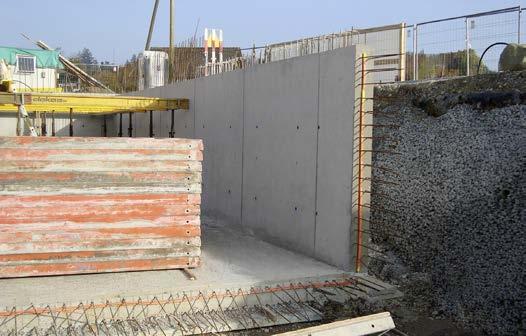

Presyn pretop Cuve Blanche

Presyn pretop Cuve Blanche est absolument étanche Presyn pretop Cuve Blanche est un béton à consistance molle, facilement compactable qui, grâce à ses propriétés, est moins cassant et se fissure moins. Il répond à toutes les exigences de la norme SIA 272 (2009) concernant les propriétés des bétons.

Cuve Blanche

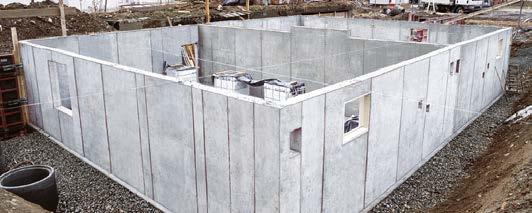

Radier et murs extérieurs construits comme une cuve fermée en béton avec une grande résistance à la pénétration d’eau est nommée Cuve Blanche. En plus de sa fonction statique, le béton agit comme étanchéité, mais pas comme pare-vapeur. Les différents champs d’application sont des bacs, des réservoirs et des ouvrages dans l’eau.

Propriétés

• Mise en œuvre aisée du béton avec grue ou par pompage, idéal pour la construction de Cuve Blanche»

• Bonne rétention d’eau

• Etanchéité garantie

• Faible fissuration

• Faible retrait

Avantages

• Bonne propriété de coulage

• Bon rendement de mise en place

• Bonne ouvrabilité

• Qualité constante

• Belles surfaces uniformes

• Réalisation facile et pratique

Classe de résistance Classe d’exposition

Dimension max. des granulats

A respecter

• Concept globale à planifier soigneusement

• Constance molle du béton provoque pression élevée sur coffrage

• Objets incorporés à sécuriser contre la poussée

• Bien étancher le coffrage

• Cure à effectuer sans tarder

Classe de teneur en chlorures

Classe de consistance

Mise en place Pénétration d'eau (SIA 272)

pretop

Cuve Blanche C20 / 25 XC2 16 ou 32 0.10 C3

Grue /  Pompe ew 50 mm pretop

Grue /  Pompe ew 50 mm

Presyn ferme le cycle des matières Presyn encourage l’utilisation économique et judicieuse des granulats RC du point de vue de la construction. Cela signifie un recyclage systématique, fermer et optimiser systématiquement les cycles de matières. Cela commence par l’approvisionnement ou l’obtention des matières premières et se poursuit par la production. Les questions de re-recyclage (pas de downcycling par mélange) sont prises en compte.

En tant que producteurs, les concessionnaires de Presyn disposent du savoir-faire nécessaire.

Les granulats recyclés sont obtenus à partir de matériaux de démolition qui ont déjà été utilisés une ou plusieurs fois dans la construction de routes, le génie civil et le bâtiment.

Les granulats RC sont fabriqués à partir de déchets de construction minéraux récupérés lors de démolitions. Ils doivent correspondre aux normes et directives en vigueur.

Normes et fiches techniques

Le béton de recyclage Presyn eco est produit selon les normes suivantes:

• SN EN 206

• SN 670 102b-NA

• SIA fiche technique 2030:2021 Construction

Béton maigre, de remplissage et d’enrobage avec granulats non triés Afin de préserver les ressources naturelles de granulats, le béton maigre Presyn eco est principalement produit à partir de granulats non triés. La part de granulats non triés est d’au moins 75 %.

Ménager les ressources en gravier signifie utiliser du béton maigre avec des proportions élevées de granulats non triés.

Champs d’application

Béton de recyclage Presyn

Béton de construction avec granulats de béton / granulats non triés

RC-C25: 25 M.-% C < 50 M.-% RC-C50: 50 M.-% C 100 M.-% RC-M10: 10 M.-% M < 40 M.-% RC-M40: 40 M.-% M 100 M.-%

Respecter les portées pour les plafonds!

Convient à eco RC-C et eco RC-M

Convient à eco RC-C et eco RC-M

Convient à eco béton maigre

Sortes de béton Presyn eco

Sortes de béton eco

Béton de construction Presyn eco

Classe de résistance à la compression

Classe d’exposition Grain maximal mm Classe de teneur en chlorure

Classe de consistance Application Classe de béton recyclé *Classe de module E

eco RC-C C25 / 30 XC1, XC2 22 / 32 0.20 F4 Grue / pompe RC-C 50 E20

eco RC-C C30 / 37 XC1, XC2 22 / 32 0.20 F4 Grue / pompe RC-C 25 E25

eco RC-C C30 / 37 XC4, XF1 22 / 32 0.20 F4 Grue / pompe RC-C 25 E30

eco RC-C 25 / 30 = module E Ercm; E25 25 000 N/mm2

eco RC-C 30 / 37 = module E Ercm; E30 30 000 N/mm2

Des classes de module E plus élevées sont autorisées par paliers de 2000 après des études préliminaires appropriées.

eco RC-M C25/30 XC1, XC2 22 / 32 0.20 F4 Grue / pompe RC-M 10 E25

eco RC-M 25 / 30 = module E Ercm; E25 25 000 N/mm2

*Les données module E examinées sont des valeurs moyennes; des valeurs plus précises figurent dans les listes de prix de nos concessionnaires.

Béton maigre Presyn eco Champs d’application

Teneur CEM kg/m3 Grain maximal mm Granulats de béton et / ou granulats non triés

eco 50 RC-C/RC-M 50 22 / 32 75 % eco 100 RC-C/RC-M 100 22 / 32 75 % eco 150 RC-C/RC-M 150 22 / 32 75 % eco 200 RC-C/RC-M 200 22 /  32 75 % eco 250 RC-C/RC-M 250 22 / 32 75 %

Résistance à la compression Valeur indicative

Grain maximal mm Classe de consistance Granulats de béton et / ou granulats non triés

eco pump 8 RC-C/RC-M 8 N / mm2 22 / 32 F4 75 %

Couche de propreté Canalisations

Goulottes de câbles, blocs de tuyauterie

RC-M= béton de recyclage à granulats non triés, RC-C = béton de recyclage à granulats de béton

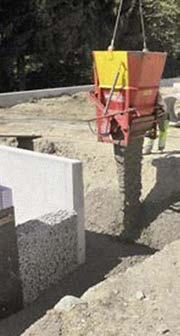

Presyn eco fluide est un matériau de remplissage liquide

Presyn eco fluide peut être facilement mis en place sur le site avec le camion malaxeur. Presyn eco fluide se prête parfaitement pour un enrobage sans cavités, grâce à sa propriété auto-plaçante.

Le remplissage de fouilles par couches est caduc, accélérant ainsi le rythme de travail et diminuant les coûts. La suppression du compactage du Presyn eco fluide diminue les émissions de bruit. Un grand avantage consiste dans un remblayage sans affaissements (p.ex. terrasses et fouilles).

Des tuyaux et des canalisations enrobés avec du Presyn eco fluide peuvent ultérieurement être facilement dégagés au moyen d’engins habituels.

Presyn eco fluide Préserve environnement et budget

Les avantages convaincants Préserve l’environnement et les ressources naturelles grâce à l’utilisation de graves recyclées.

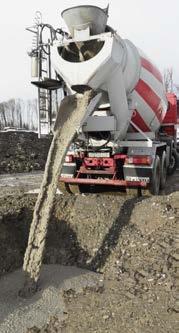

• Mise en place directement avec le camion malaxeur

• Mise en place par pompage

• Facilement ouvrable et auto-plaçant

• Gain en temps et en coûts

• Mise en place sans vibrations

• Pas d’émissions de bruit par des engins de compactage

• Mise en œuvre aisée dans des endroits étroits

• Pas d’affaissements ou de tassements, pas de retrait

• Accessible et résistant après 24 heures

• Haute résistance aux dégâts dus aux racines

• Enrobage sûr et compact de tuyaux

• Déconstructible

• La mise en place par couches est caduque

Applications

• Remplissage de cavités

• Remplissage de citernes

• Canalisations

• Remblais sans tassements

• Sécuriser le chantier, cas échéant

Presyn veille tout particulièrement à satisfaire aux standards les plus élevés. Pour ce faire, elle a mis en place à l’échelle de la Suisse un réseau de consultation composé d’ingénieurs qualifiés et experts Presyn. Pour toutes les questions portant sur la technique, les mesures et l’exécution, les intéressés obtiennent des réponses ou approches de solution individuelles et fondées. Grâce à des échanges d’expériences et à leur formation continue, nos spécialistes sont sans cesse au dernier cri de la technique et des traitements. Ce n’est qu’ainsi que les conseils restent d’actualité. Nous sommes à vos côtés.

Pas de produits high tech sans conseils high tech.

Le béton Presyn plus dur que l’acier Nous apportons un soutien à l’économie et à la technologie de la construction, avec des produits simples et standardisés. Presyn a-plus est une solution ingénieuse de béton standardisé à fibres d’acier, avec une résistance post-fissuration à la traction centrique définie.

L’application du béton à fibres d’acier est couronné de succès depuis plusieurs décennies. Presyn a-plus 05, 07 se prête au bétonnage de fondations, de dalles et de murs de sous-sol.

La structure tridimensionnellement armée limite la formation de microfissures. Le résultat est un béton compact et résistant avec une valeur ajoutée correspondante.

Presyn a-plus 05, 07

Le

résistance

à la traction centrique définie

Résistance optimale contre la fissuration

Les fibres d’acier ajoutées dans le béton sont réparties de manière uniforme et homogène. Cela leur confère une surface nettement plus grande que celle du ferraillage conventionnel et limite par la même occasion la formation de fissures dues au retrait et à la chaleur d’hydratation. La grande ductilité du Presyn a-plus 05, 07 peut également avoir un effet favorable dans le cas de sollicitations cycliques et notamment par des chocs.

Corrosion

L’augmentation du volume lors de la corrosion d’un ferraillage conventionnel provoque un écaillage. En raison de la faible dimension transversale des fibres, aucun écaillage du béton n’est connu. Généralement, aucune tache de rouille n’apparaît aux murs, étant donné que les fibres sont enrobées de pâte de ciment.

Une rentabilité appréciée Presyn a-plus 05, 07 rationnalise le bétonnage des soussols et des dalles. Le ferraillage habituel est substitué par les fibres d’acier.

Le ferraillage et le bétonnage sont réalisés en une seule opération. En règle générale, il est possible de renoncer au bétonnage d’un radier en béton maigre, ce qui réduit considérablement le temps de mis en place du béton.

béton avec une

post-fissuration

a-plus 05 C30 / 37 XC1, XC2 16 / 32 0,10 C3 Grue / pompe 0,5 N /mm2 WD a-plus 07 C30 / 37 XC1, XC2 16 / 32 0,10 C3 Grue / pompe 0,7 N /mm2 WD

Les concessionnaires Presyn peuvent également proposer les produits Presyn a-plus en version WD (étanche). Valeur théorique de la résistance à la traction centrique ffctR, u de 0,5 N/mm2 ou 0,7 N/mm2 (dérivation conformément à la directive DAfStb béton de fibres d’acier)

Avantages décisifs

Avantages en matière de traitement Presyn a-plus se met en place comme un béton normal. Le traitement des surfaces et ses cures sont les mêmes que ceux d’un béton conventionnel. Presyn a-plus peut être pompé et mis en place avec des outils conventionnels.

Avantages en matière de durabilité L’absence de fer d’armature évite la ségrégation entre l’armature et le coffrage. Les surfaces visibles apparaissent plus uniformes. Les écaillages dus à la corrosion ou à un faible recouvrement des armatures sont inexistants.

Avantages en matière de rentabilité: exemple d’une maison individuelle Presyn a-plus 05, 07, permet de combiner le ferraillage et le bétonnage en une seule opération et de renoncer au radier en béton maigre. Les coûts en sont la preuve. Dalle armée Dalle Presyn a-plus

La qualité a-plus La technologie Presyn a-plus permet un ferraillage plus uniforme, réparti de manière optimale, et de ce fait, une stabilité augmentée et une sécurité statique accrue. Presyn a-plus peut être utilisé seul ou combiné à un ferraillage conventionnel. Le résultat est une qualité supérieure de l’ouvrage.

Classe de résistance à la compression

Classe d’exposition Taille maximale du granulat mm

Classe de teneur en chlorure

Classe de consistance Application Résistance post-fissuration à la traction centrée

Conductivité de l’eau SIA 262/1

Un plus au niveau de la statique

On part en principe de l’état fissuré pour lequel Presyn a-plus 05, 07 est conçu en conséquence.

Résistance à la traction centrique après fissuration, prévention de l’élargissement des fissures (état II) Si des macro-fissures se forment dans le béton, les fibres d’acier sont en mesure de transférer les forces d’un bord à l’autre de la fissure. Le béton généralement cassant de- vient ductile. Les déformations longitudinales des fibres d’acier et leur rigidité intrinsèque ont des effets positifs sur les forces transmissibles en raison des forces déviateurs. Les fissures sont pour ainsi dire «cloutées». Il est ainsi possible de faire un dimensionnement à l’état limite de la résistance, en tenant compte de la résistance à la traction du béton à fibres d’acier à l’état fissuré.

Résistance à la traction définie

après fissuration

Les composants haut de gamme du béton Presyn a-plus 05, 07 lui confèrent des propriétés convaincantes. Les propriétés du béton peuvent être influencées et améliorées par le bon choix de sa composition. La résistance à la traction définie après fissuration est garantie; les produits sont certifiés.

Murs en Presyn a-plus 05, 07

Lors du dimensionnement, les réactions de coupe dues à la charge verticale en tête de paroi et la pression du sol sont déterminées comme pour les treillis soudés traditionnels.

La résistance à la traction centrique après fissuration est prise en compte pour les vérifications dans l’état limite de la résistance.

Lors du dimensionnement, on peut également en tenir compte – en plus de la résistance à la pression – d’un certain taux de portance dans la partie traction à l’état fissuré, sans ferraillage conventionnel.

En plus des propriétés connues du béton, la résistance à la traction centrique après fissuration est également garantie par le produit Presyn a-plus 05, 07. Recommandation pour le ferraillage supplémentaire

eo

NG ≥ 15 kN/m1 NQ ≥ 5 kN/m1 p ≤ 5,0 kN/m2 γ = 19 kN/m3 φ ≥ 30° c = 0 kN/m2 k a = 0,33

h d

eo

Grue / pompe 0,7 N /mm2 WD

h eu

NG ≥ 15 kN/m1 NQ ≥ 5 kN/m1 p ≤ 5,0 kN/m2 γ = 19 kN/m3 φ ≥ 30° c = 0 kN/m2 k a = 0,33

h d

– Pour les angles rentrants – Armatures en attente dalle – murs – Autour des ouvertures de portes et fenêtres NG ≥ 15 kN/m1 NQ ≥ 5 kN/m1 p ≤ 5,0 kN/m2

Les concessionnaires Presyn peuvent également proposer les produits Presyn a-plus en version WD (étanche). Valeur théorique de la resistance à la traction centrée ffctR, u de 0,5 N/mm2 ou 0,7 N/mm2 (dérivation conformément à la directive DAfStb béton de fibres)

Anschlussbewehrung

Anschlussbewehrung ≥ 330 mm2/m1

h eu

NG ≥ 15 kN/m1 NQ ≥ 5 kN/m1 p ≤ 5,0 kN/m2 γ = 19 kN/m3 φ ≥ 30° c = 0 kN/m2 k a = 0,33

h d

eo

Pré-dimensionnement du mur Murs intérieurs de cave, armés avec le système statique Presyn a-plus 05, 07: h eu

Armatures en attente ≥ 330 mm2/m1

p ≤ 5,0 kN/m2 γ = 19 kN/m3 φ ≥ 30° c = 0 kN/m2 k a = 0,33

p ≤ 5,0 kN/m2 γ = 19 kN/m3 φ ≥ 30° c = 0 kN/m2 k a = 0,33

Hauteur remblai H s / plafond (h) Charge utile extérieure (p) Épaisseur de mur (d) NG + NQ

a-plus 05 a-plus 05 2,6 m 2,4 m 5 kN/m2 20 cm 20 kN/m1 25 cm 20 kN/m1 a-plus 05 a-plus 07 2,8 m 2,6 m 5 kN/m2 25 cm 20 kN/m1 20 cm 20 kN/m1 a-plus 05 a-plus 07 3,0 m 2,8 m 5 kN/m2 25 cm 20 kN/m1 20 cm 20 kN/m1

Pré-dimensionnement du sol

Dalle d = 20 cm, armée avec Presyn a-plus 05, 07

Contrainte admissible kN/m2

Dalle d = 25 cm, armée avec Presyn a-plus 05, 07

Contrainte admissible kN/m2

Charges maximales caractéristiques sur le mur kN/m1 Mur extérieur Mur intérieur 20 cm 25 cm 12 cm 15 cm 18 cm a-plus 05 150 48 48 122 125 128 200 55 56 134 138 139 250 56 57 137 139 141 a-plus 07 150 54 55 130 132 135 200 61 62 152 153 155 250 62 63 155 157 158

Charges maximales caractéristiques sur le mur kN/m1 Mur extérieur Mur intérieur 20 cm 25 cm 12 cm 15 cm 18 cm

a-plus 05 150 62 64 149 152 155 200 68 70 168 170 171 250 69 71 170 171 172 a-plus 07 150 70 72 158 161 163 200 77 78 186 190 192 250 78 79 191 192 193

Presyn a-plus 05, 07 garantit une valeur théorique de la résistance à la traction centrée f f ctR, u de 0,5 N/mm 2 ou 0,7 N/mm 2 (dérivation conformément à la directive DAfStb béton de fibres d’acier)

En cas de charges élevées sur le mur ou d’exigences particulières, veuillez vous adresser à Presyn SA.

h d

h d

Légende: m asse volumique du sol angle de frottement interne c cohésion k a coefficient de pression du sol active N G force verticale dans le mur N Q charge de bâtiment variable

Armatures en attente ≥ 330 mm2/m1

Armatures en attente ≥ 330 mm2/m1

Presyn a-plus mono

Le nouveau béton à fibres d’acier pour sols industriels

Introduction

Jour après jour des poids lourds et des chariots élévateurs roulent sur des dalles industrielles. Dans ces conditions, le béton à fibres d’acier prouve sa fiabilité. La mise en place d’un béton fibré est nettement plus facile que la mise en place d’un béton armé aux treillis d’acier ou à l’acier d’armature.

Les travaux d’armatures onéreux et la couche de béton maigre sont caducs. Presyn a-plus mono vous permet des résultats optimaux, un avancement accéléré et une réduction des coûts.

Application

Des dalles industrielles flottantes sont construites pour différents types d’utilisation: garages souterrains, halles de stockage, halles commerciales, halles industrielles et de production, etc.

Toutes ces applications se ressemblent du fait qu’elles sont bétonnées sur une couche de support. La longévité dépend de la non-existence de fissures, des joints et de la qualité de la surface. Le système Presyn a-plus mono résout tous ces problèmes.

Système

Le système Presyn a-plus mono combine le béton mono avec l’armature.

Presyn a-plus mono est proposé en 4 catégories: mono a1 pour dalles à faible charge mono a2 pour dalles à charge moyenne (normale) mono a3 pour dalles à grande charge mono g4 pour dalles industrielles sans joints

Conseils

• Les concessionnaires Presyn conseillent les clients dans le domaine des dalles à faible et moyenne charge.

• Presyn SA conseille les clients dans le domaine des dalles industrielles sans joints ainsi qu’à grande charge et fournit le calcul statique.

La dalle Presyn a-plus mono

La dalle Presyn a-plus mono s’appuie sur un sol uniforme et résistant. Elle n’est pas un élément porteur pour d’autres charges de construction et ne rigidifie pas ces dernières. En plus, elle est séparée des autres éléments au moyen de joints de dilatation sans goujons. Des mesures architecturales doivent être prises afin d’éviter la formation de fissures engendrées par des tensions.

Composition du système

Eventuelle couche de composantes dures

Dalle en béton Presyn a-plus mono

1 ou 2 couche(s) de séparation

Couche de support

Terrain

Terrain

Le terrain doit remplir les conditions suivantes:

• le terrain doit être suffisamment résistant, module de déformation EV2 > 45 MN / m2 (EV2 / EV1 2,5)

• propriété uniforme de toute la surface

• drainage, si nécessaire

Couche de support

Le module de déformation EV2 de la couche de support doit représenter au moins 80 MN / m2 (N / mm2). Cette limite est visible si la roue (50 kN [5 t]) d’un poids lourd s’enfonce de 1 – 2 mm. Le rapport EV2 / EV1 doit être  2,5. En cas de charge lourde, sur des dalles industrielles sans joints, un module de déformation de 100 MN / m2 est requis. Le rapport EV2 / EV1 doit être 2,5. La planéité de la couche de support doit être de max 10 mm sur 5 × 5 m.

Joints

La disposition et les détails des différents joints dans des sols industriels sont à prévoir dans la planification. Des dalles sans joints sont également possibles, toutefois sur la base d’une planification spéciale.

Données techniques

Charge normale Charge élevée

Dalles industrielles sans joints Surfaces extérieures

Type de béton a-plus mono a1 a-plus mono a2 a-plus mono a3 a-plus mono g4 **

Charge au m2 50 kN / m2 80 kN / m2 * *

Poids total du chariot élévateur 7,0 t 13,0 t * *

Charge isolée pied d’étagère 10 × 10 cm 50 kN 80 kN * * Valeur EV2 60 MN / m2 80 MN / m2 100 MN / m2 80 MN / m2 Surface 10 × 10 m 12 × 12 m 40 × 40 m 10 × 10 m

Rapport longueur/largeur 1:1,5 1:1,3 1:1,3 1:1,3 Couche de séparation/feuille 1 feuille 1 feuille 2 feuilles 2 feuilles Classe de résistance C 30 / 37 N / mm2 C 30 / 37 N / mm2 C 30 / 37 N / mm2 C 30 / 37 N / mm2 Classe d’exposition XC2 XC2 XC2 XC4, XD3, XF4 * selon les indications de Presyn ** avec Presyn a-plus mono g4, les exigences de la norme SN 640 464b «plafond en béton» doivent également être prises en compte

Classe de résistance Classe d’exposition Dimension max. des granulats Classe de teneur en chlorures Classe de consistance Mise en place

mono a1 C 30 / 37 XC2 32 0.10 F4 Pompe mono a2 C 30 / 37 XC2 32 0.10 F4 Pompe mono a3 C 30 / 37 XC2 32 0.10 F4 Pompe mono g4** C 30 / 37 XC4, XD3, XF4 32 0.10 F4 Pompe

Presyn

top-floor,

la chape fluide économique

La mise en place facile et les propriétés optimales du produit Presyn top-floor garantissent une chape fluide économique. Les chapeurs spécialisés l’appliquent avec succès depuis des années. Le produit Presyn top-floor a des propriétés avantageuses au niveau de la physique du bâtiment. Il est facile à mettre en place et il garantit un bon climat de l’espace habitable.

Grand rendement grâce à la fluidité

Le rendement journalier d’une mise en place de plus de 1000 m2 représente un gain substantiel en temps et en argent.

Mise en place facile

Le chapeur coule la chape Presyn top-floor en travaillant debout, un atout pour la santé de son dos et de ses genoux. Le matériel n’est pas nocif pour la peau, ce qui le rend autant plus sympathique.

Presyn top-floor livré sans faille Presyn top-floor est un produit industriel de qualité. Il est fabriqué prêt à l’emploi dans des centrales à béton frais et mortier. Les unités de production garantissent un service flexible et rapide ainsi qu’une livraison sans faille.

Applications typiques de Presyn top-floor

Construction de logements

• chapes sur dalle

• chapes sur couche de séparation

• chapes sur isolation

• chapes sur chauffage au sol

Construction industrielle

• bureaux

• administrations

• bâtiments publiques: écoles, jardins d’enfants, hôpitaux, etc.

Presyn top-floor

Presyn top-floor offre maintes applications

Presyn top-floor peut être appliqué dans l’habitat, dans des salles d’eau et des cuisines privées, ainsi que, sous certaines conditions, dans des sous-sols protégés contre l’humidité. Il est toutefois à remarquer que les chapes à base de sulfate de calcium ne sont pas adaptées pour des locaux industriels humides, des piscines ou des cuisines industrielles.

Presyn top-floor vous offre efficacité et haute qualité Les avantages et les arguments principaux pour l’utilisation de Presyn top-floor pour des nouvelles constructions et des transformations sont:

• fabrication industrielle

• qualité constante

• livré sur le chantier prêt à l’emploi

• bonnes propriétés de coulage

• facile à mettre en place

• rapidité

• auto-nivelant et auto-compactant

• structure homogène

• ni relevage, ni retrait

• bonne conductivité de chaleur, idéal pour chauffage au sol

• bon climat de l’espace habitable

• epaisseur minime

• léger ponçage de finition suffisant

• accessible après 24 h (temp. 20°C et 60 % d’humidité relative)

Le procédé industriel de chape fluide auto-nivelant de qualité constante

Presyn top-floor offre une sécurité optimale Presyn top-floor est une chape flottante idéale pour revêtements tels que tapis, parquet et carrelage.

• Intégration idéale du chauffage au sol et meilleure diffusion de la chaleur.

• Presyn top-floor est coulé sans joints. Il va de soi que les joints de la structure porteuse sont à reprendre.

• Le Presyn top-floor offre maintes possibilités lors d’assainissements et de transformations, même en combinaison avec des couches d’égalisation (p. ex. béton léger).

• Des contrôles continus de qualité garantissent les résistances selon norme SN EN 13813.

Dénomination Résistance à la compression

Résistance à la traction par flexion

top-floor C25-F5 CAF-C25-F5 25 N / mm2 5 N / mm2

top-floor C30-F6 CAF-C30-F6 30 N / mm2 6 N / mm2

élément de chauffage au sol Presyn top-floor couche de séparation isolation thermique / isolation phonique bande de rive

Presyn top-floor couche de séparation isolation thermique / isolation phonique

bande de rive

Chape sur chauffage au sol Chape flottante

Prospectus, fiches d’informations, Fact Sheets et références Les divers prospectus et fiches d’informations ainsi que les Fact Sheets sont à votre disposition sur presyn.ch > Downloads. Des références figurent sur presyn.ch > Références.
