LA ROTONDA
Ubicación: La Floresta, Quito, Ecuador Intenciones de diseño
Análisis y concepto
12

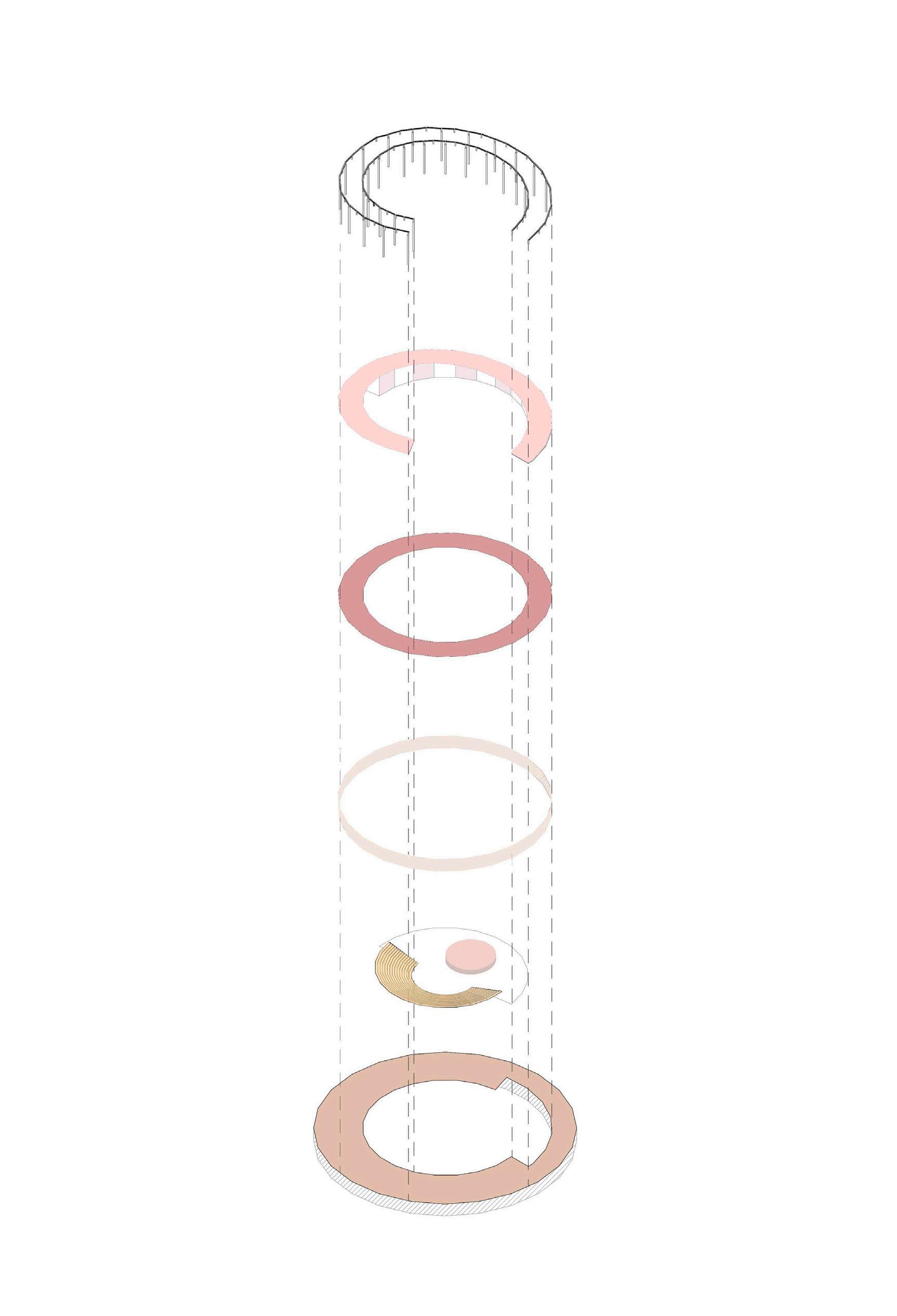

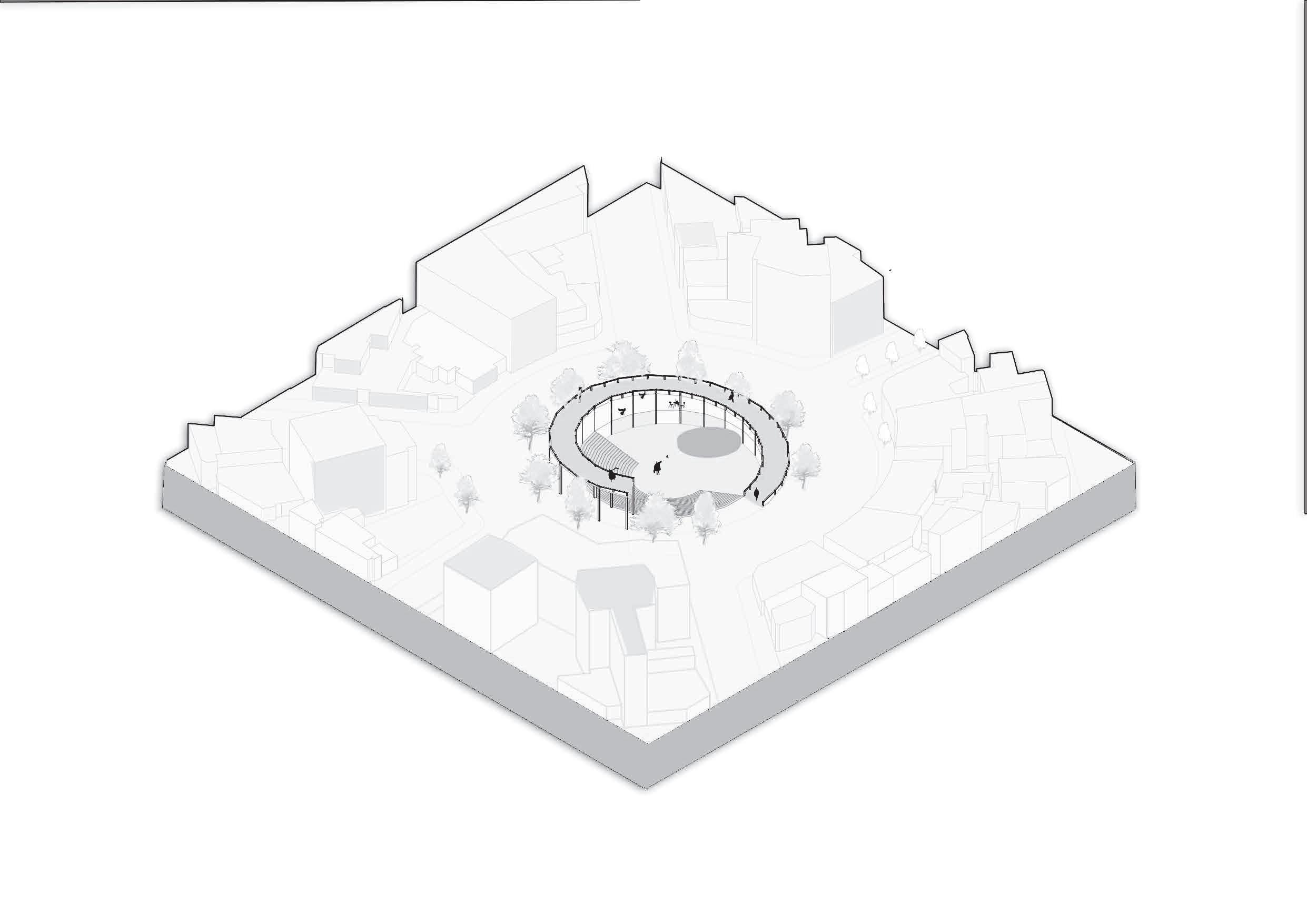

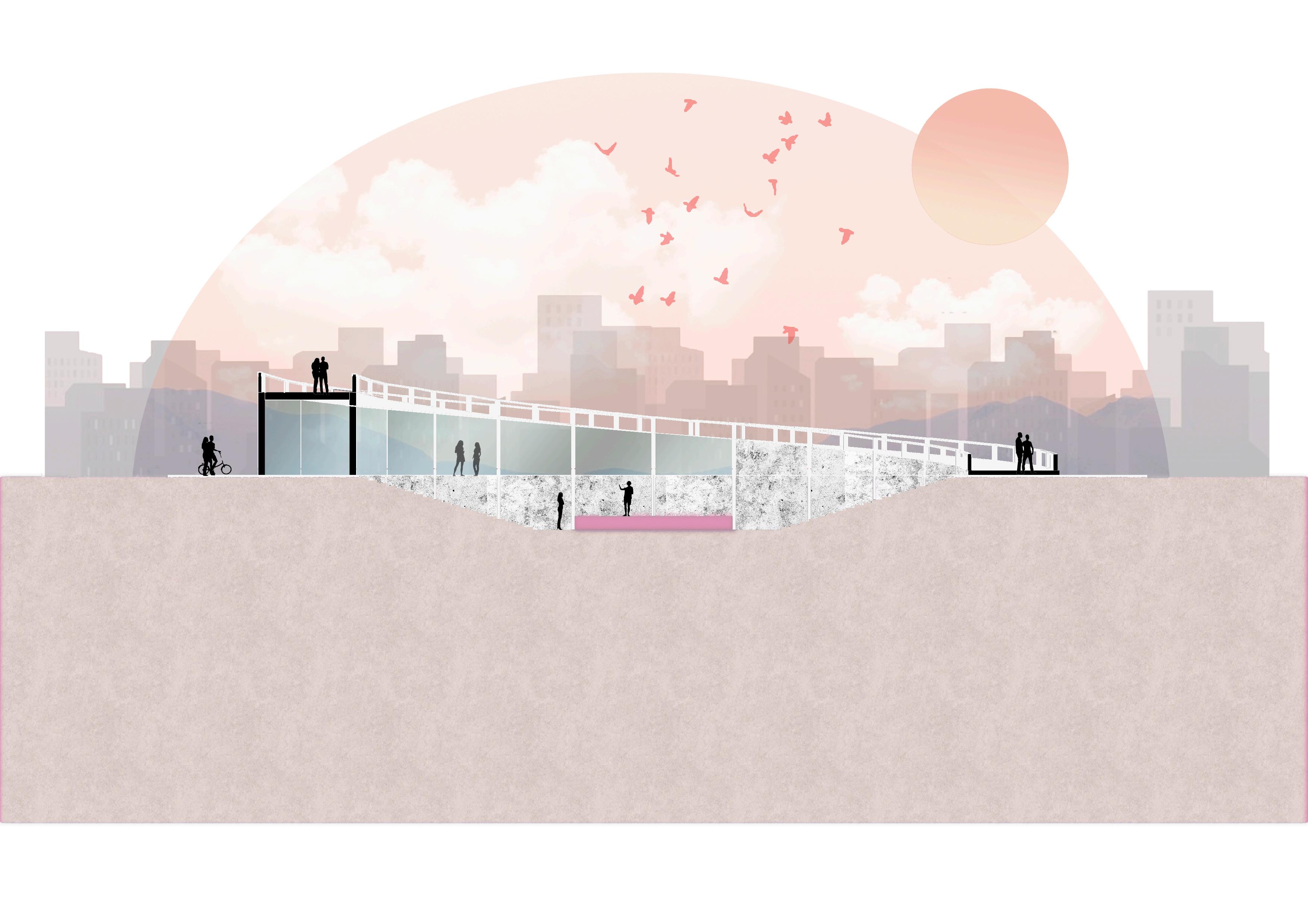

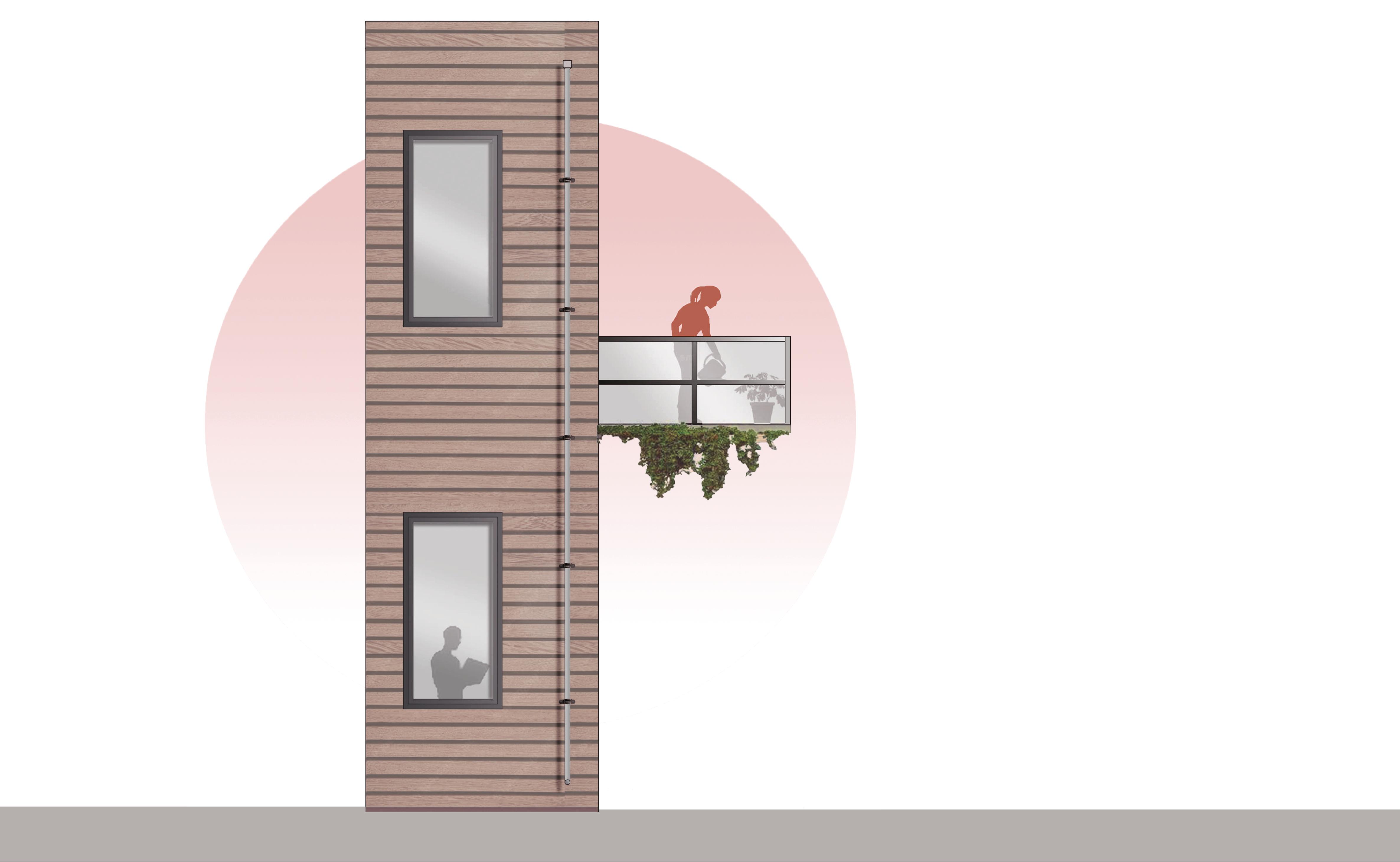

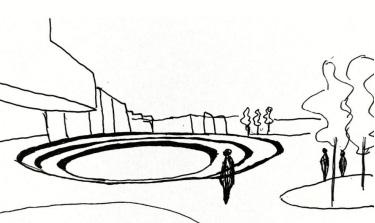

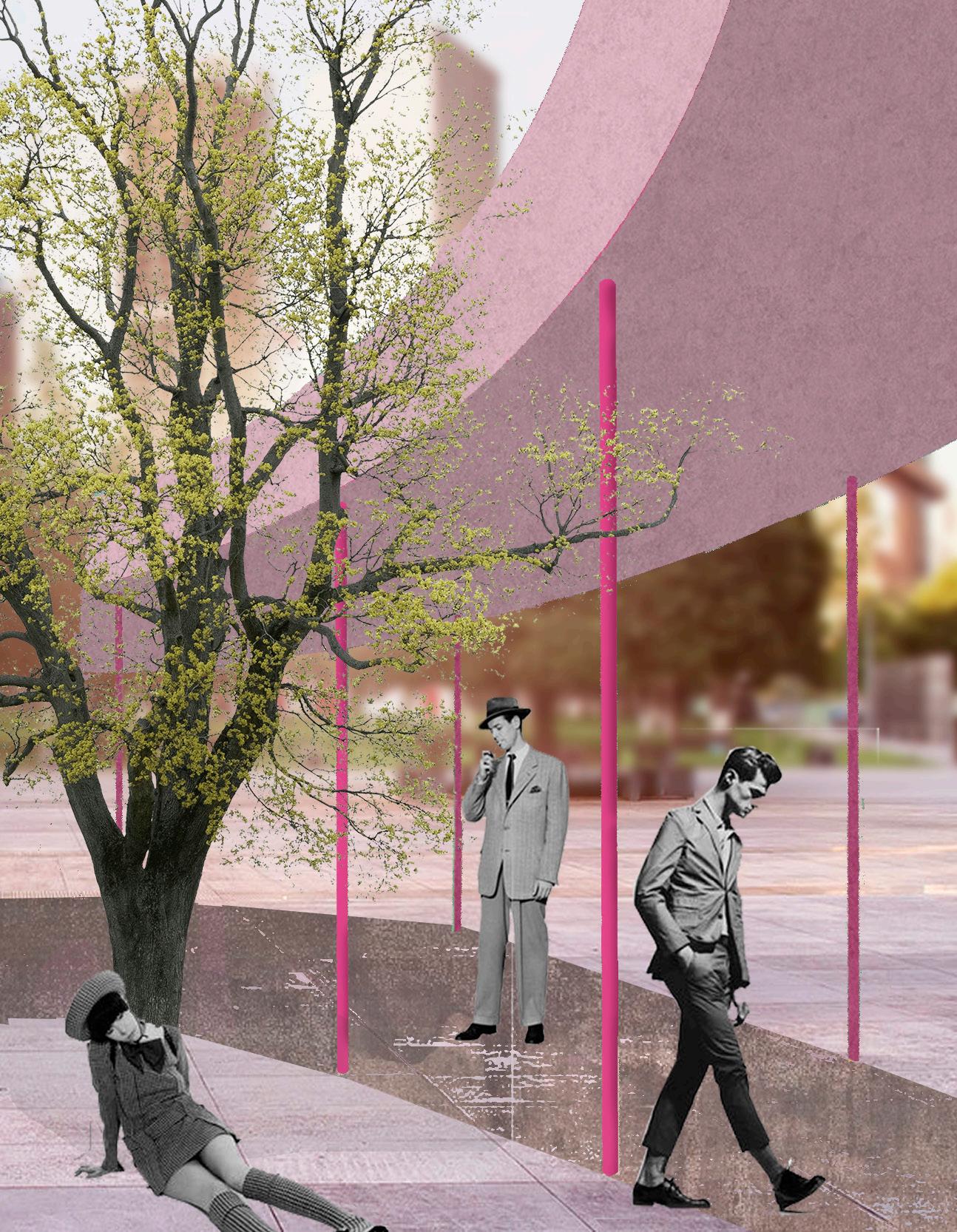

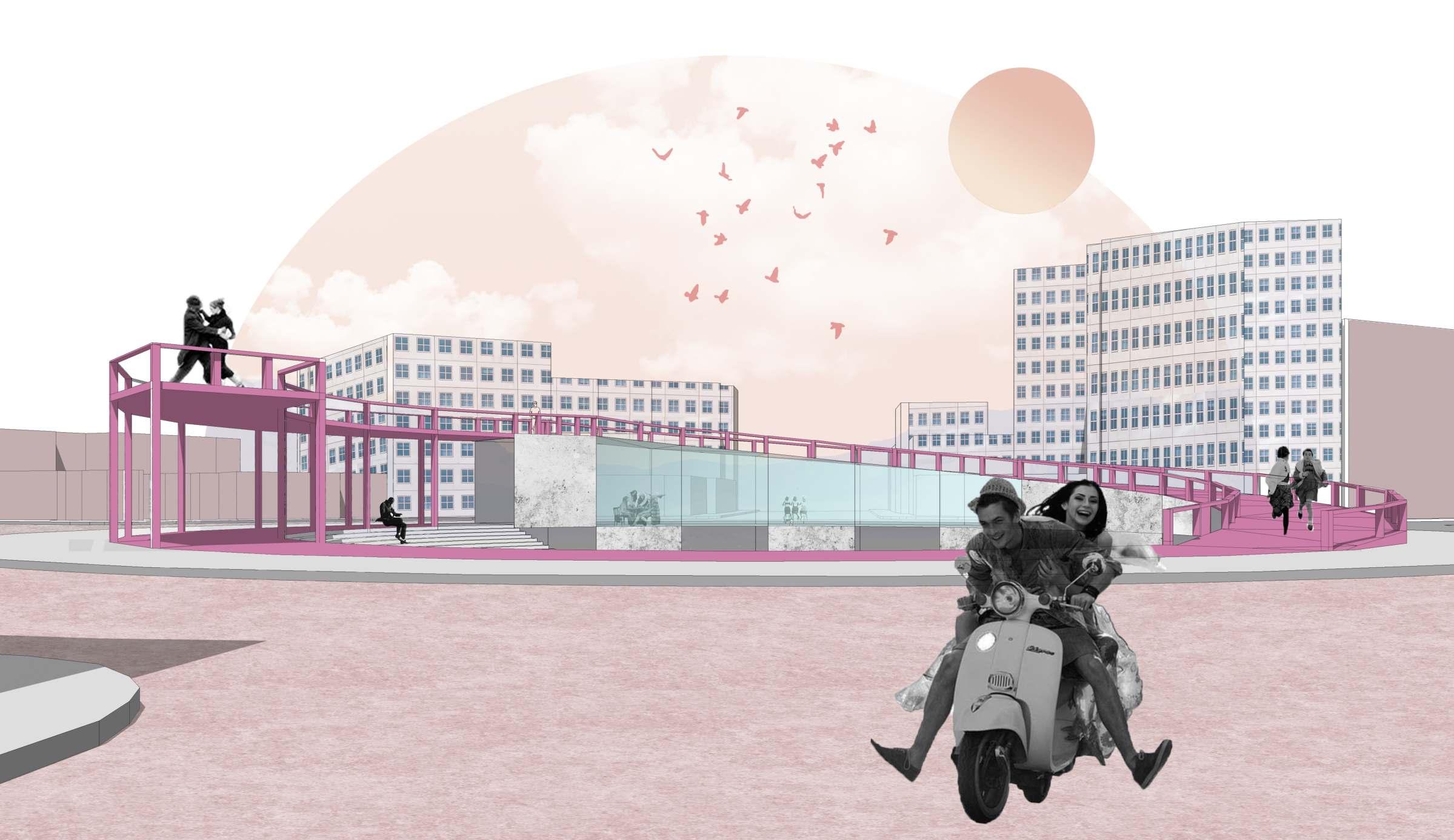

La rotonda surge con la necesidad de brindar un espacio seguro y con vida a la comunidad que habita La Floresta, todo con el fin de que se puedan realizar distintas actividades comerciales, culturales y de ocio.
La rotonda se conforma por una plaza cultural de artes donde las personas pueden disfrutar, aprender y participar en diversas formas de expresión artística, promoviendo así la educación, la cultura y la creatividad.
Una cafetería que proporciona un ambiente seguro, cómodo y agradable para sus clientes, además de generar ingresos y afluencia de capital para el sector ya que es algo distinto a los comercios habituales de la zona.
Finalmente, el mirador que rodea todo el proyecto, proporciona una vista panorámica de la ciudad y sus alrededores, lo que permite a los visitantes disfrutar de una perspectiva única y emocionante de la ciudad.
13
3.00 2,40 A A' ADMINISTRACIÓN B B' 1,80 3.00 m A A' B B' +/- 0.00 2,40 0.20 A A' B B'
subsuelo
3,00
0,00

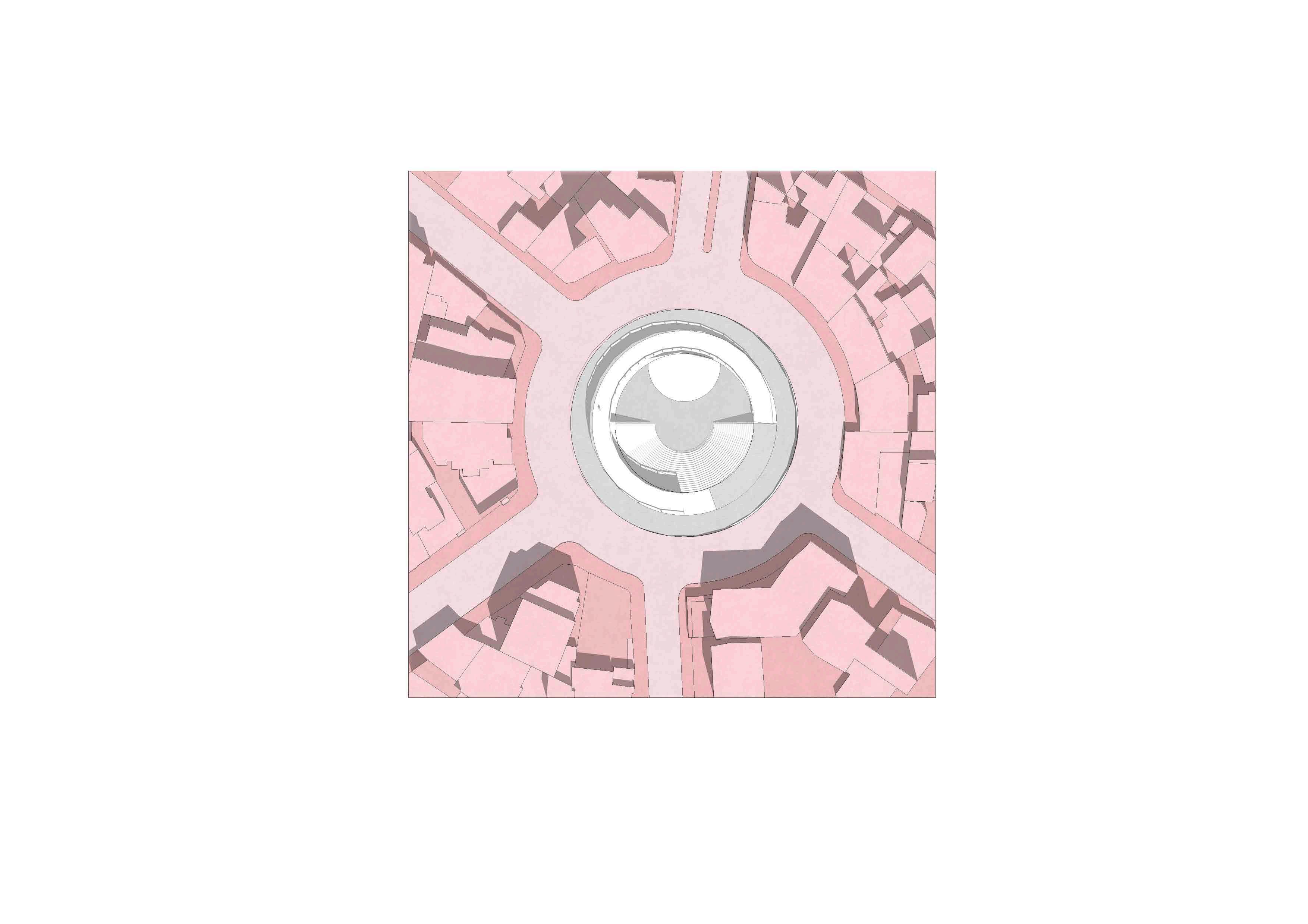

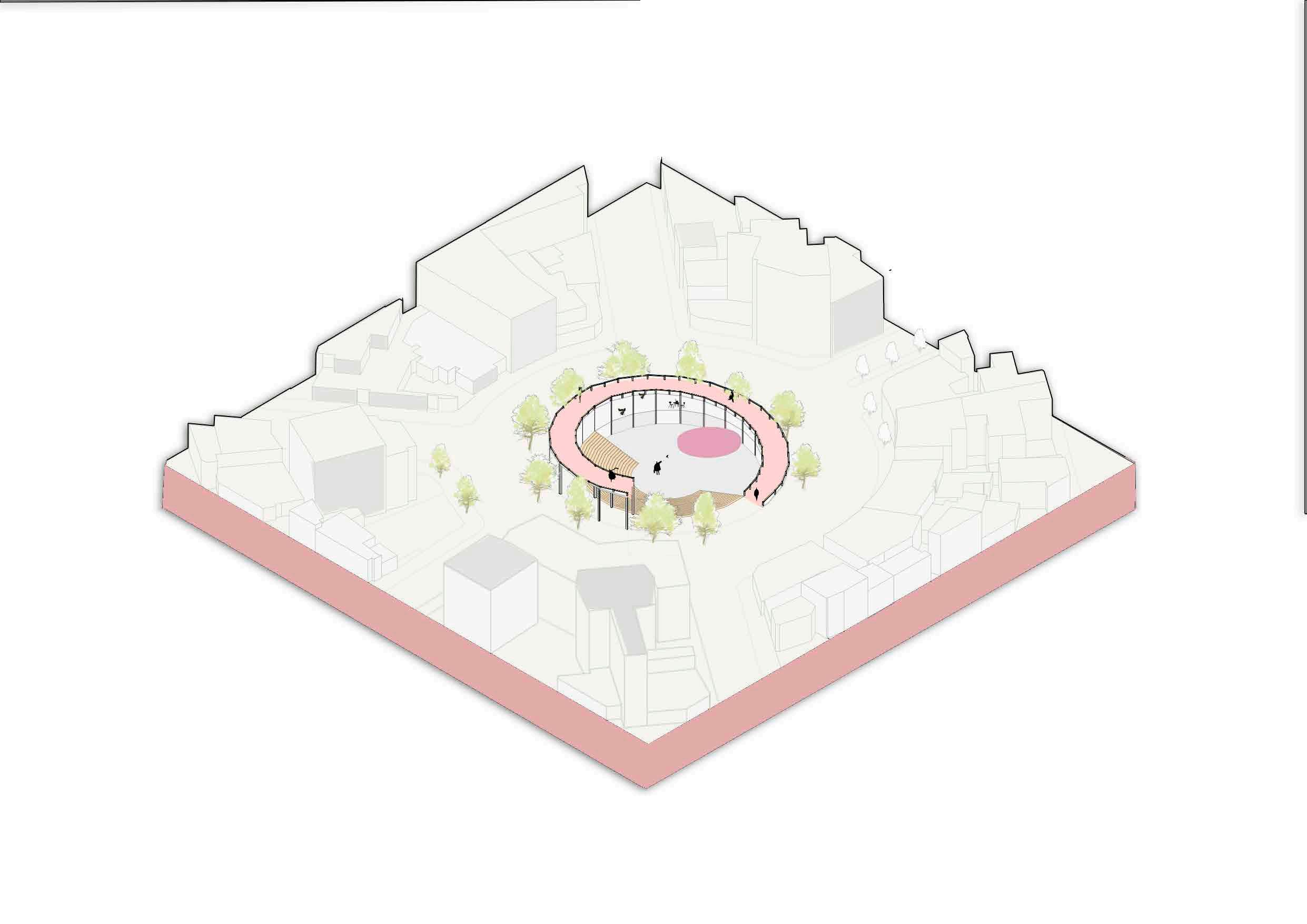

Implantación
Planta
N-
Planta baja N+/-
Planta estructura
3 1 2
ILAWORM
ZONA DE INTERVENCIÓN
Ubicación: Cerro Ilaló, Quito, Ecuador

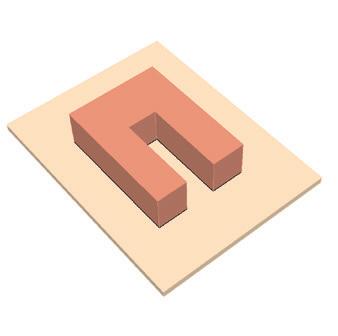

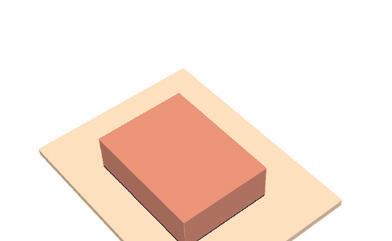

Evolución e intenciones Proceso de diseño
Zonificación
Cafetería
Museo
Sala de exposiciones
Baterías sanitarias

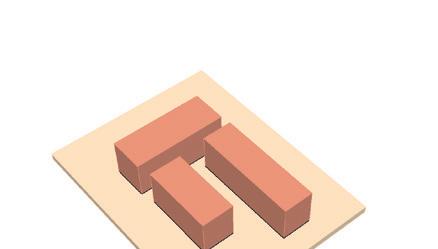

Distribución espacial
Aulas de taller Administración Recepción Guardianía
20 2721msnm 2743msnm 2750msnm 2795msnm 2899msnm QUITO

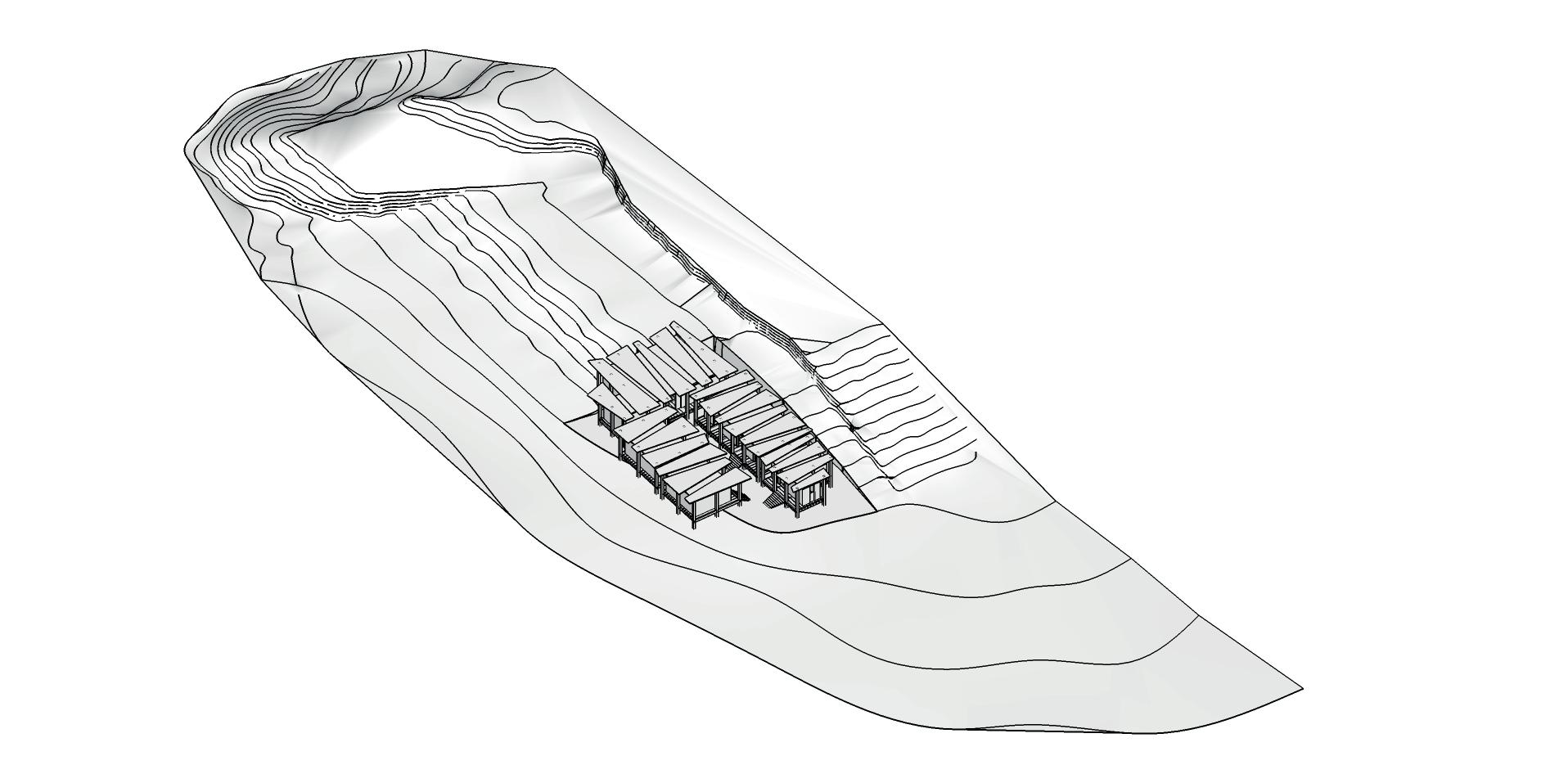

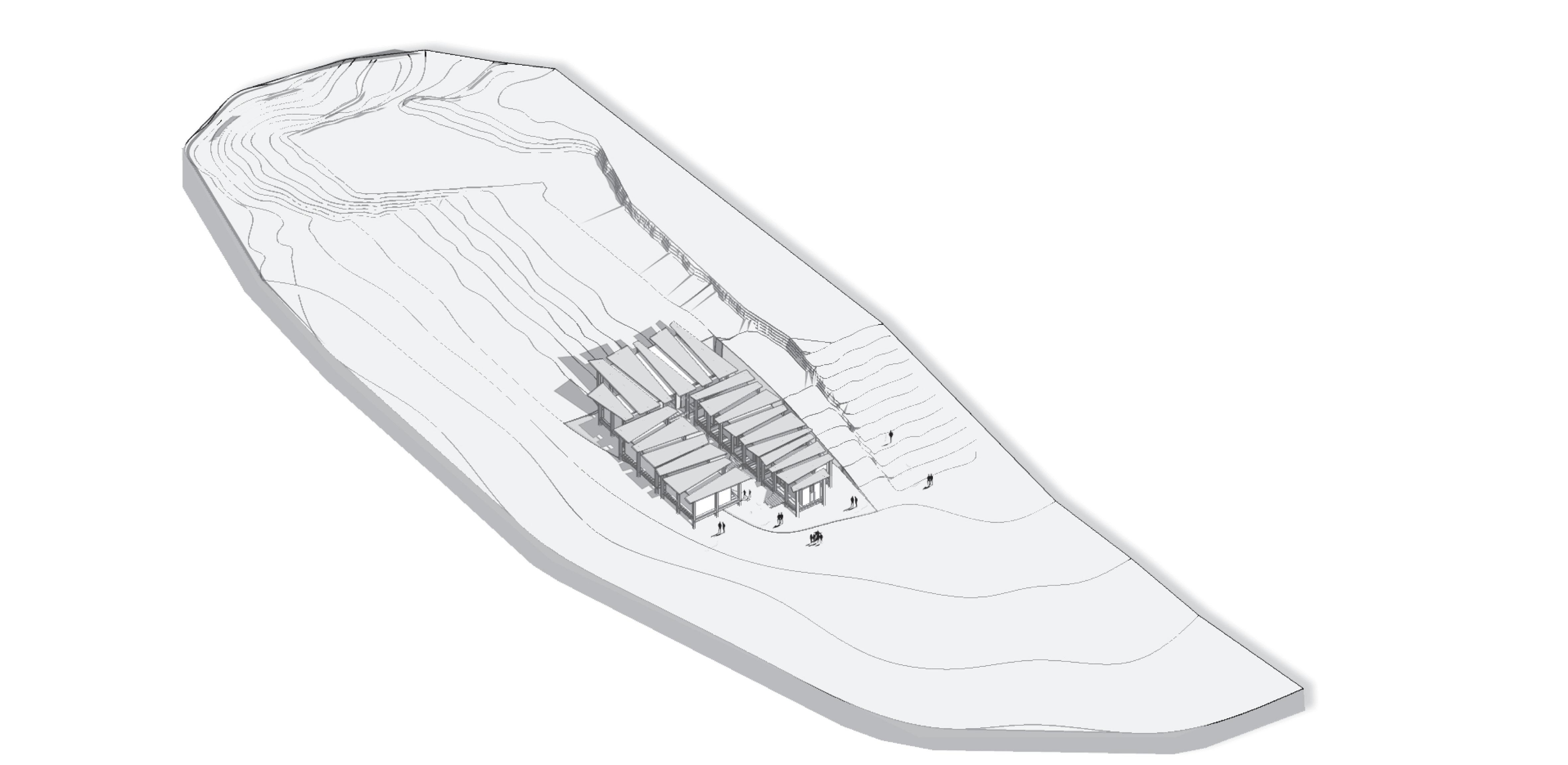

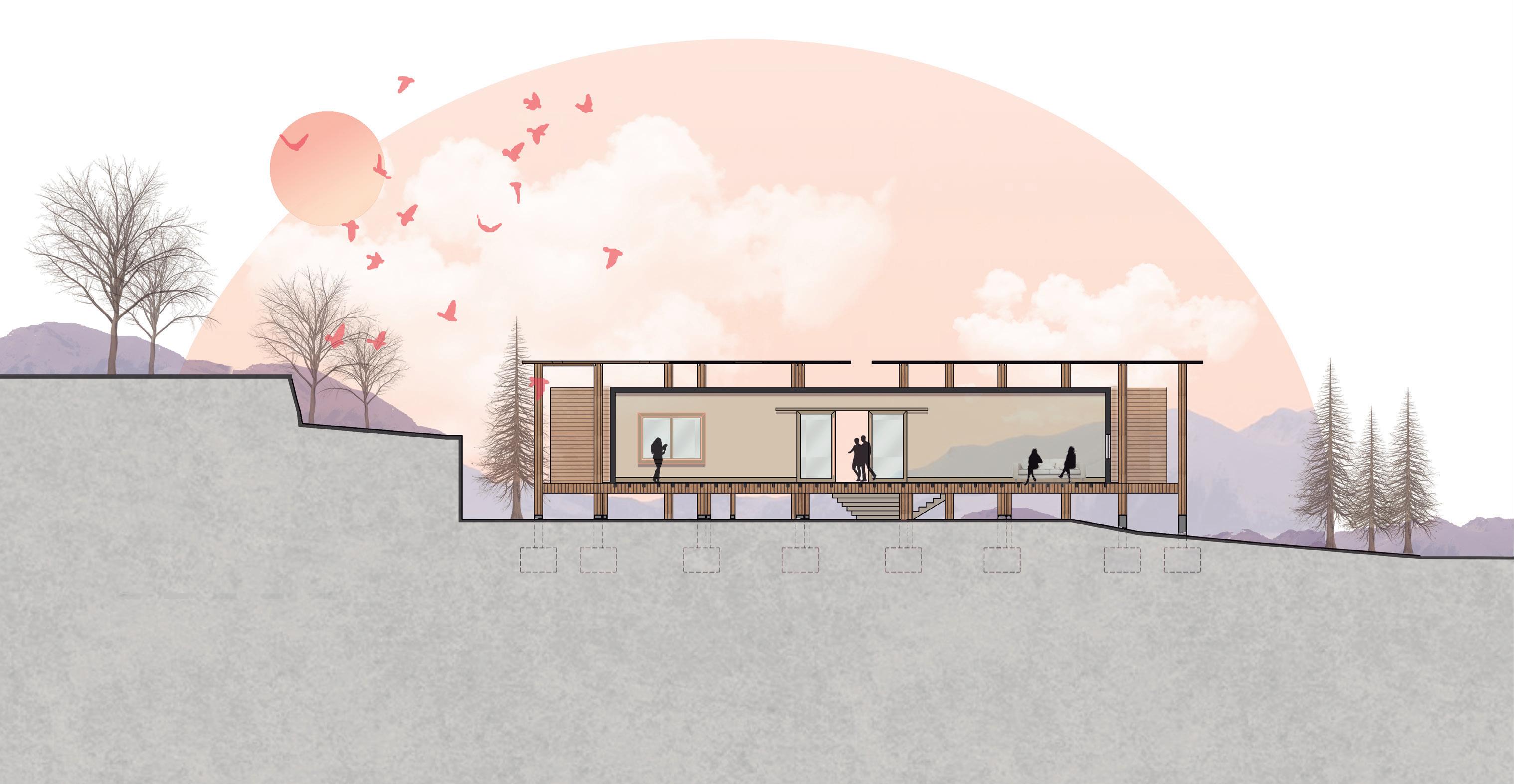

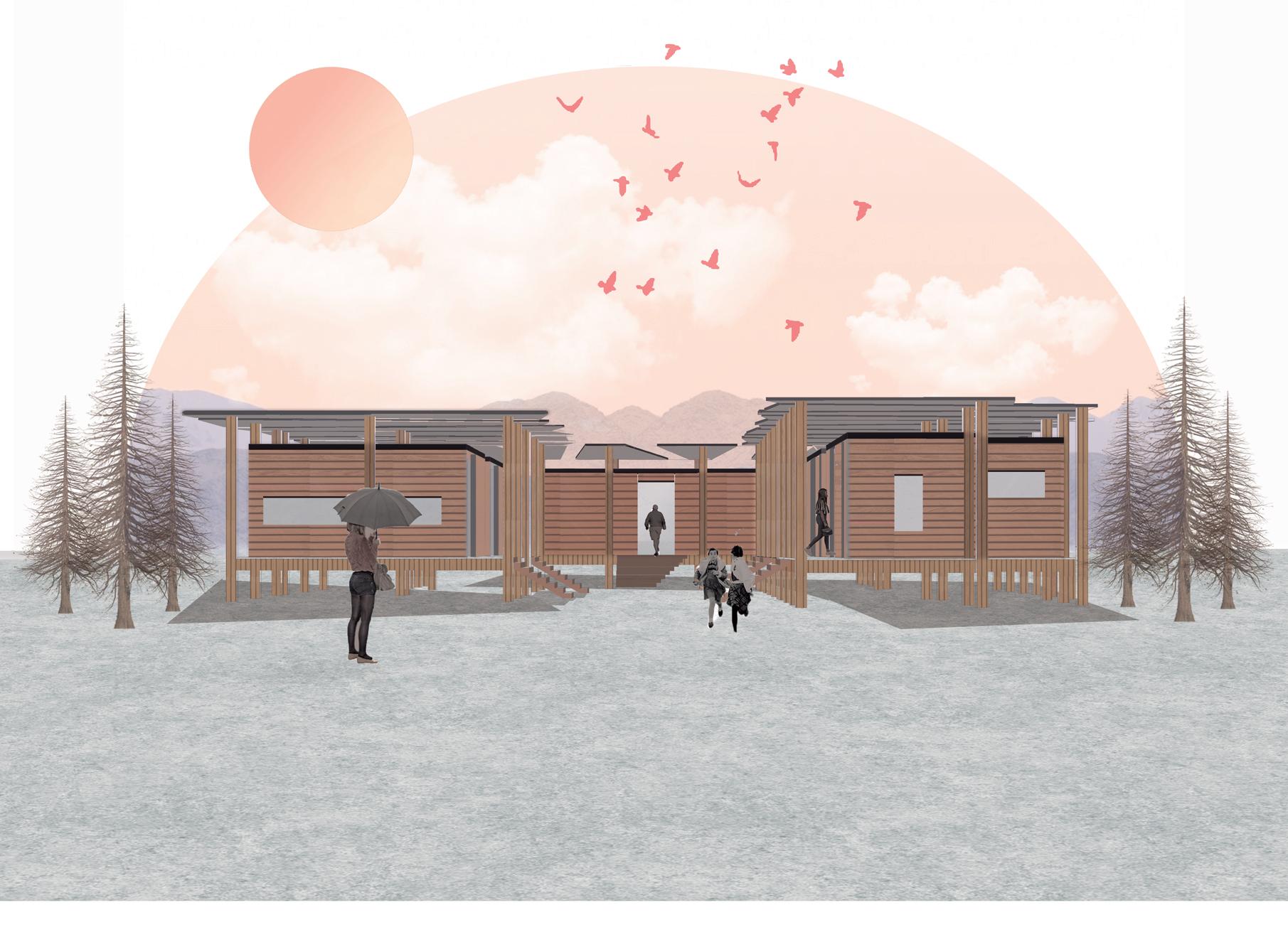

Ilaworm pretende ofrecer un espacio donde las pequeñas empresas y artesanos de la comuna Guangopolo que se dedican a producir y comercializar cedazos, puedan mostrar y promocionar sus productos, servicios y obras de arte a las personas que visitan el cerro Ilaló. Ilaworm se inspira en el gusano que transporta nutrientes y minerales hasta la superficie mediante sus deshechos y los túneles que excava oxigenan la tierra. Las cubiertas del proyecto son bastante irregulares por lo que hace alusión a un gusano en su implantación.
Planta baja N+ 1,50
Planta estructura

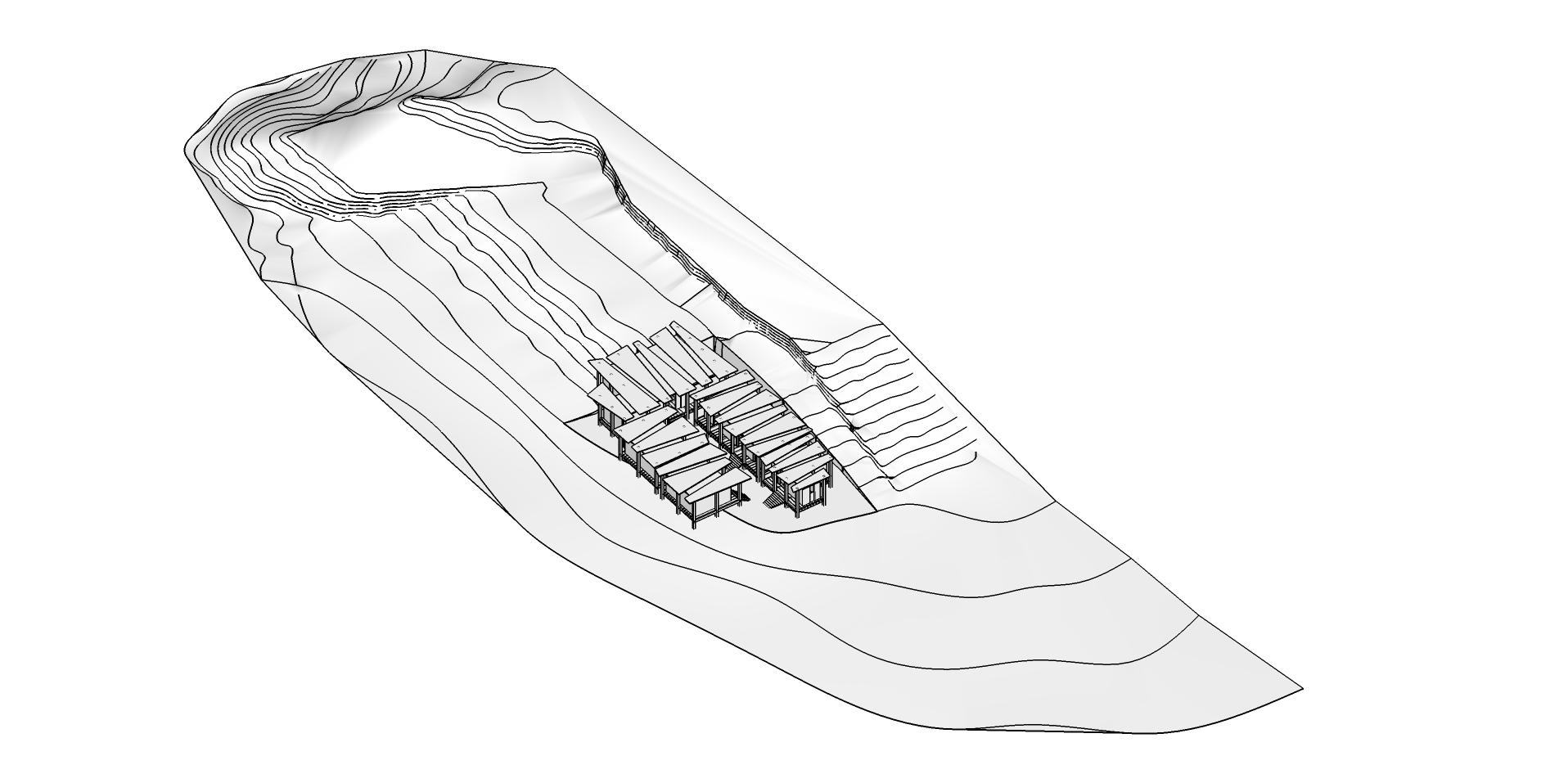

Implantación

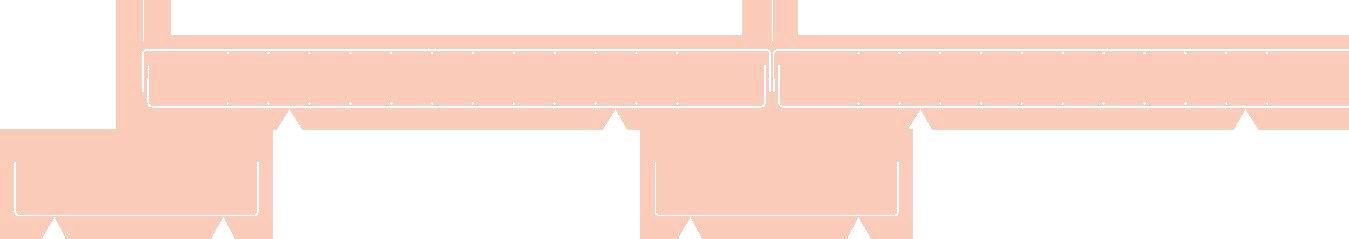

Planta cubierta
PRODUCED BY AN AUTODESK STUDENT VERSION PRODUCED BY AN AUTODESK STUDENT VERSION PRODUCED BY AN AUTODESK STUDENT VERSION PLANTA BAJA PRODUCED BY AN AUTODESK STUDENT VERSION PRODUCED BY AN AUTODESK STUDENT VERSION PRODUCED BY AN AUTODESK STUDENT VERSION PRODUCED BY AN AUTODESK STUDENT VERSION PLANTA ESTRUCTURAL PRODUCED BY AN AUTODESK STUDENT VERSION PRODUCED BY AN AUTODESK STUDENT VERSION PRODUCED BY AN AUTODESK STUDENT VERSION PRODUCED BY AN AUTODESK STUDENT VERSION PLANTA CUBIERTA 1. SEPARADORES 2. PARRILLA DE 3. HORMIGÓN 4. DESPLANTE 5. SOBBRECIMIENTO 6. PERNOS DE 6. PERNOS DE 7. PLACA METÁLICA 8. VIGA PERIMETRAL 9. CORREAS DE 10. GOTERÓN 11. VIGA SOLERA 12. ZÓCALO DE 13. FIJACIONES 14. TABLONES 15. PERNOS DE 16. REVESTIMIENTO 17. PARED DE 18. TABLERO 19. SOLERAS 20. LANA DE 21. FIJACIONES 22. REVESTIMIENTO 23. VIGA PRINCIPAL 24. FIBROCEMENTO 25. VIGA DE AMARRE 26. CIELO FALSO 27. CORREA SUPERIOR 28. FIBROCEMENTO 29. CORREAS 30. CORREAS 31. COLUMNA 32. PERFIL DE LEYENDA DE MATERIALES PRODUCED BY AN AUTODESK STUDENT VERSION PRODUCED BY AN AUTODESK STUDENT VERSION PRODUCED BY AN AUTODESK STUDENT VERSION PLANTA BAJA PRODUCED BY AN AUTODESK STUDENT VERSION PRODUCED BY AN AUTODESK STUDENT VERSION PRODUCED BY AN AUTODESK STUDENT VERSION PRODUCED BY AN AUTODESK STUDENT VERSION PLANTA ESTRUCTURAL PRODUCED BY AN AUTODESK STUDENT VERSION PRODUCED BY AN AUTODESK STUDENT VERSION PRODUCED BY AN AUTODESK STUDENT VERSION PRODUCED BY AN AUTODESK STUDENT VERSION PLANTA CUBIERTA 1. SEPARADORES 2. PARRILLA 3. HORMIGÓN 4. DESPLANTE 5. SOBBRECIMIENTO 6. PERNOS DE 6. PERNOS DE 7. PLACA METÁLICA 8. VIGA PERIMETRAL 9. CORREAS 10. GOTERÓN 11. VIGA SOLERA 12. ZÓCALO 13. FIJACIONES 14. TABLONES 15. PERNOS 16. REVESTIMIENTO 17. PARED DE 18. TABLERO 19. SOLERAS 20. LANA DE 21. FIJACIONES 22. REVESTIMIENTO 23. VIGA PRINCIPAL 24. FIBROCEMENTO 25. VIGA DE 26. CIELO FALSO 27. CORREA 28. FIBROCEMENTO 29. CORREAS 30. CORREAS 31. COLUMNA 32. PERFIL DE LEYENDA DE PRODUCED BY AN AUTODESK STUDENT VERSION PRODUCED BY AN AUTODESK STUDENT VERSION PRODUCED BY AN AUTODESK STUDENT VERSION PLANTA BAJA PRODUCED BY AN AUTODESK STUDENT VERSION PRODUCED BY AN AUTODESK STUDENT VERSION PRODUCED BY AN AUTODESK STUDENT VERSION PRODUCED BY AN AUTODESK STUDENT VERSION PLANTA ESTRUCTURAL PRODUCED BY AN AUTODESK STUDENT VERSION PRODUCED BY AN AUTODESK STUDENT VERSION PRODUCED BY AN AUTODESK STUDENT VERSION PRODUCED BY AN AUTODESK STUDENT VERSION PLANTA CUBIERTA 1. SEPARADORES 2. PARRILLA DE 3. HORMIGÓN 4. DESPLANTE 5. SOBBRECIMIENTO 6. PERNOS DE 6. PERNOS DE 7. PLACA METÁLICA 8. VIGA PERIMETRAL 9. CORREAS DE 10. GOTERÓN 11. VIGA SOLERA 12. ZÓCALO DE 13. FIJACIONES 14. TABLONES 15. PERNOS DE 16. REVESTIMIENTO 17. PARED DE 18. TABLERO 19. SOLERAS 20. LANA DE 21. FIJACIONES 22. REVESTIMIENTO 23. VIGA PRINCIPAL 24. FIBROCEMENTO 25. VIGA DE AMARRE 26. CIELO FALSO 27. CORREA SUPERIOR 28. FIBROCEMENTO 29. CORREAS 30. CORREAS 31. COLUMNA 32. PERFIL DE LEYENDA DE MATERIALES
23
16. REVESTIMIENTO EXTERIOR TIPO MACHIHEMBRADO
17. PARED DE GYPSUM e=20 mm
18. TABLERO OSB / TRIPLEX e= 18 mm
19. SOLERAS INTERMEDIAS DE RIOSTRAMIENTO
20. LANA DE VIDRIO AISLANTE e=10 cm
21. FIJACIONES

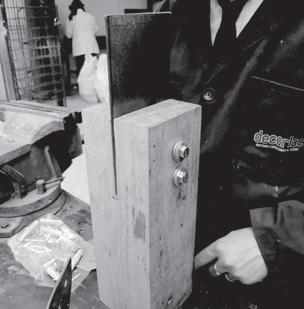

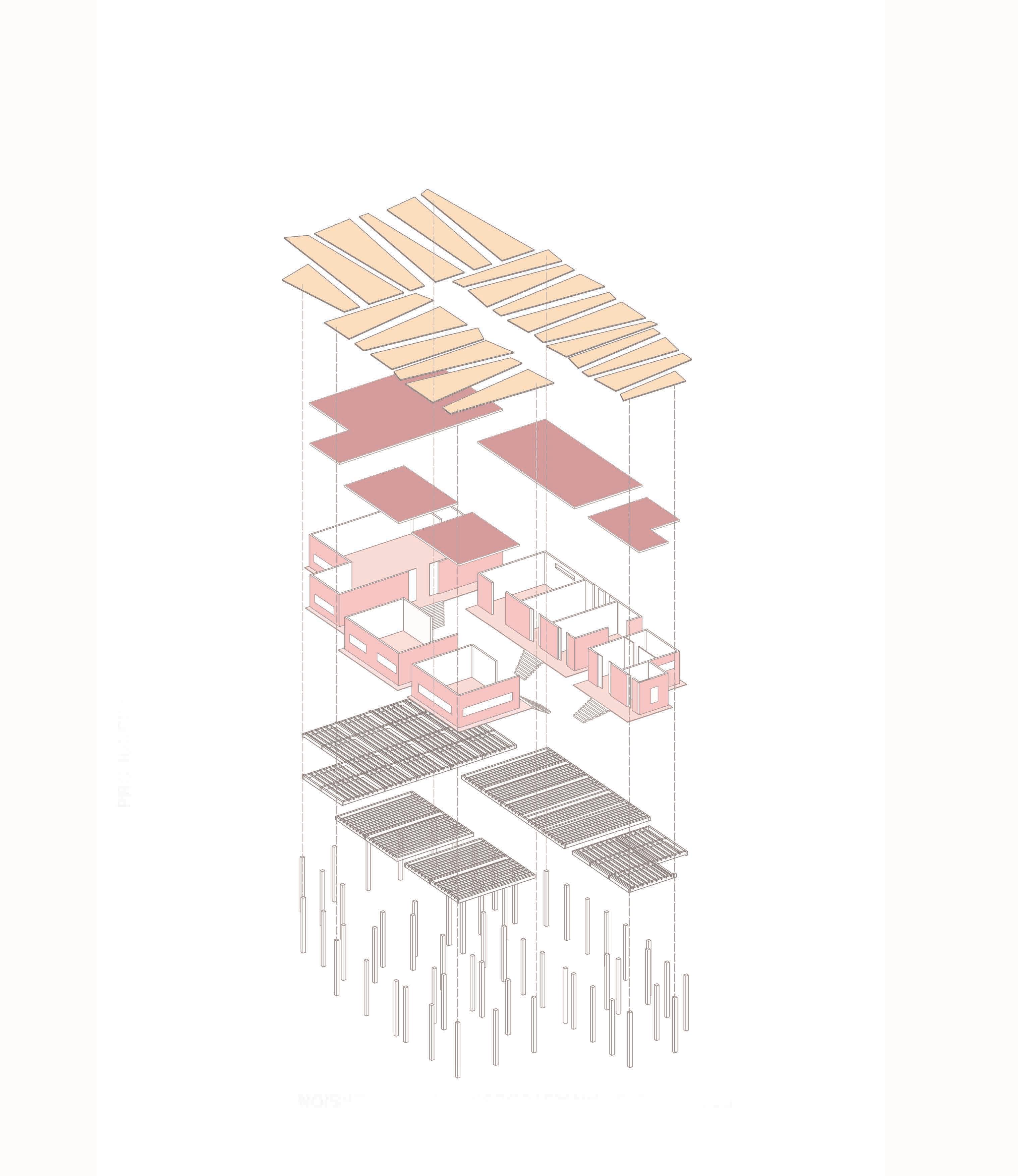

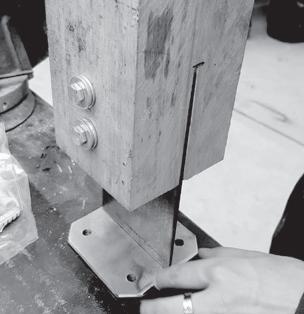

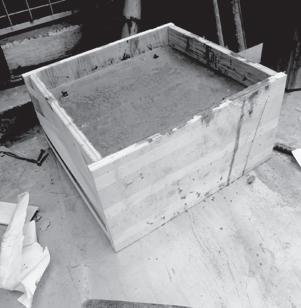

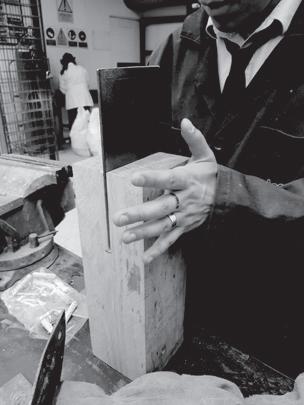

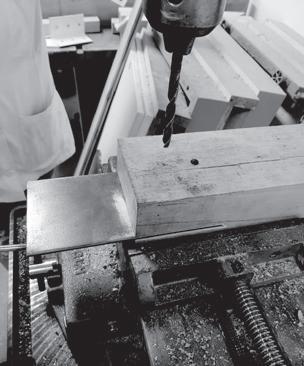

Despiece detalle constructivo Ejecución detalle constructivo
22. REVESTIMIENTO EXTERIOR TIPO MACHIHEMBRADO
23. VIGA PRINCIPAL SOLERA SUPERIOR
24. FIBROCEMENTO e= 3cm
25. VIGA DE AMARRE PERIMETRAL ENSAMBLADA
26. CIELO FALSO
27. CORREA SUPERIOR 10X8 cm
28. FIBROCEMENTO e= 4cm
29. CORREAS METÁLICAS TIPO C
30. CORREAS DE MADERA APOYADAS 10X7 CM
31. COLUMNA DE MADERA 35X35 cm
32. PERFIL DE ALUMINIO
MURO DE CONTENCIÓN
1. MURO DE COTENCIÓN DE CONCRETO ARMADO
2. BASE COMPACTA
Leyenda muro de contención
1. Muro de contencion de concreto
2. Base compacta
3. Tubo de PVC de 4” con pendiente
4. Piedra braza de excavación
5. Relleno granular
6. Tierra vegetal
24 6 4 3 5 2 23 22 21 20 19 18 17 16 13 12 11 8 9 28 29 30 31 6 7 5 4 1 2 3 1 10
Leyenda
1. Separadores o calzos de apoyo de parrilla > 5cm
2. Parrilla de zapata aislada
3. Hormigón de limpieza e=5cm
4. Desplante de zapata
5. Sobrecimiento de hormigón
6. Pernos de anclaje

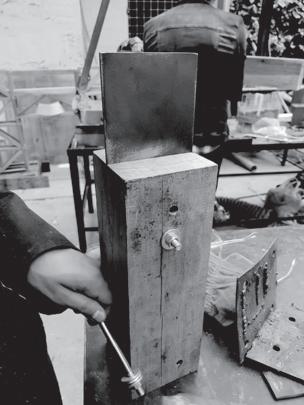

7. Placa metálica unión hormigón y columna de madera
8. Viga perimetral de madera 40x20cm
9. Correas de madera 15x10cm
10. Goterón
11. Viga solera inferior de madera 10x10cm
12. zócalo de madera h=10cm
13. Fijaciones cada 60cm
14. Tablones de madera 90x15x15cm
15. Pernos de anclaje
16. Revestimiento exterior tipo machihembrado
17. Pared de gypsum e=2cm
18. Tablero OSB/triplex E=1,8cm
19. Soleras intermedias de riostramiento
20. Lana de vidrio aislante e=10cm
21. Fijaciones
22. Revestimiento exterior tipo machihembrado
23. Viga principal solera superior
24. Fibrocemento e=3cm
25. Viga de amarre perimetral ensamblada
26. Cielo falso
27. Correa superior 10x8cm
28. Fibrocemento e=4cm
29. Correas metálicas tipo C
30. Correas de madera apoyadas 10x7cm
31. Columna de madera 35x35cm
32. Perfil de alumnio
25
6 4 3 5 2 23 24 22 27 25 26 21 20 19 18 17 16 13 12 11 8 9 28 29 30 32 31 6 7 5 4 1 2 3 21 25 24 27 20 18 22 23 26 17 16 13 10 14 15 14 11 15 9 17 12 1 10 6 4 3 5 2 23 24 22 27 25 26 21 20 19 18 17 16 13 12 11 8 9 28 29 30 32 31 6 7 5 4 1 2 3 21 25 24 27 20 18 22 23 26 17 16 13 10 14 15 14 11 15 9 17 12 1 10

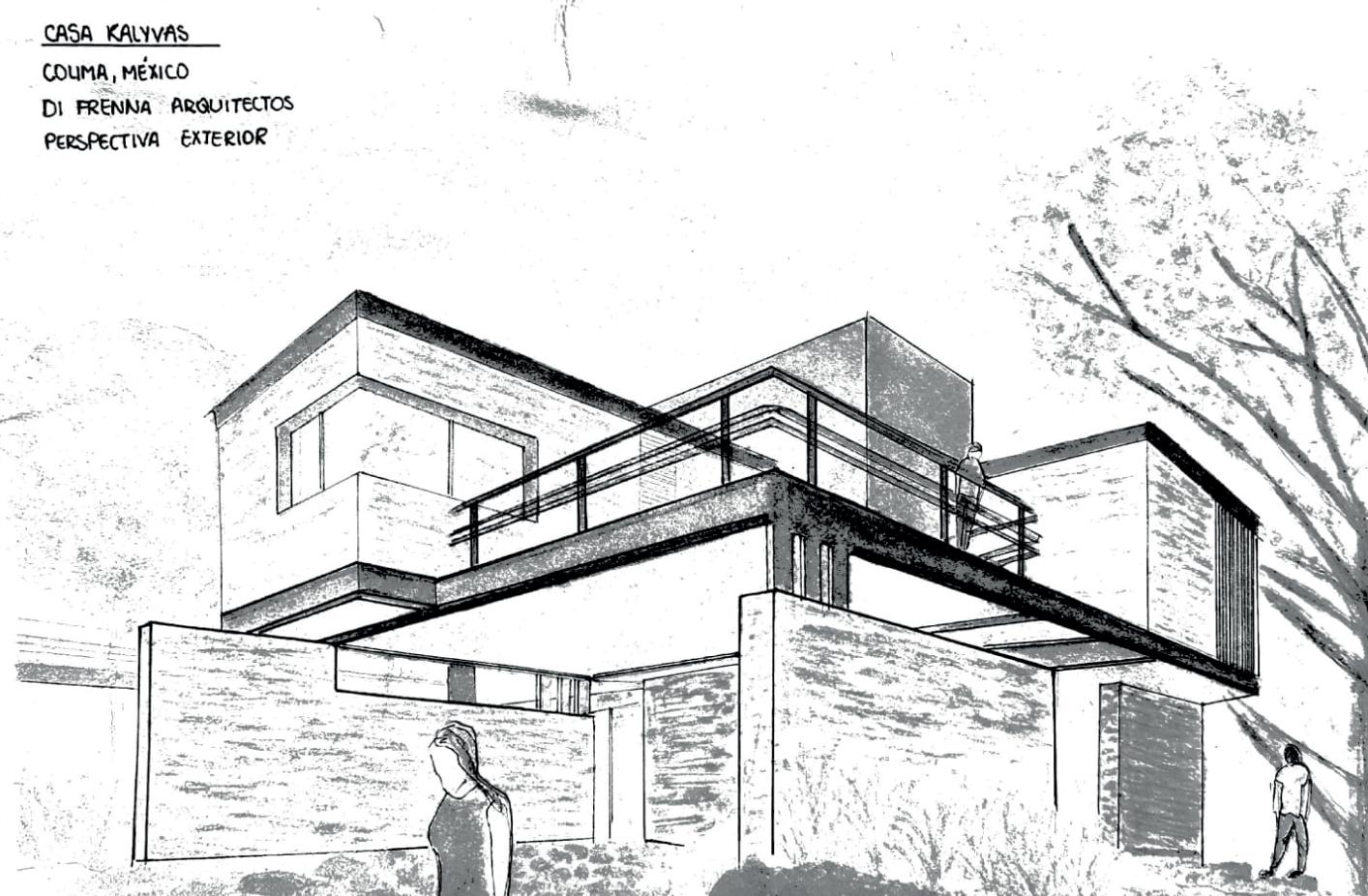

EXPRESION GRAFICA
Ilustraciones Expresión Gráfica II
3 4 2
31

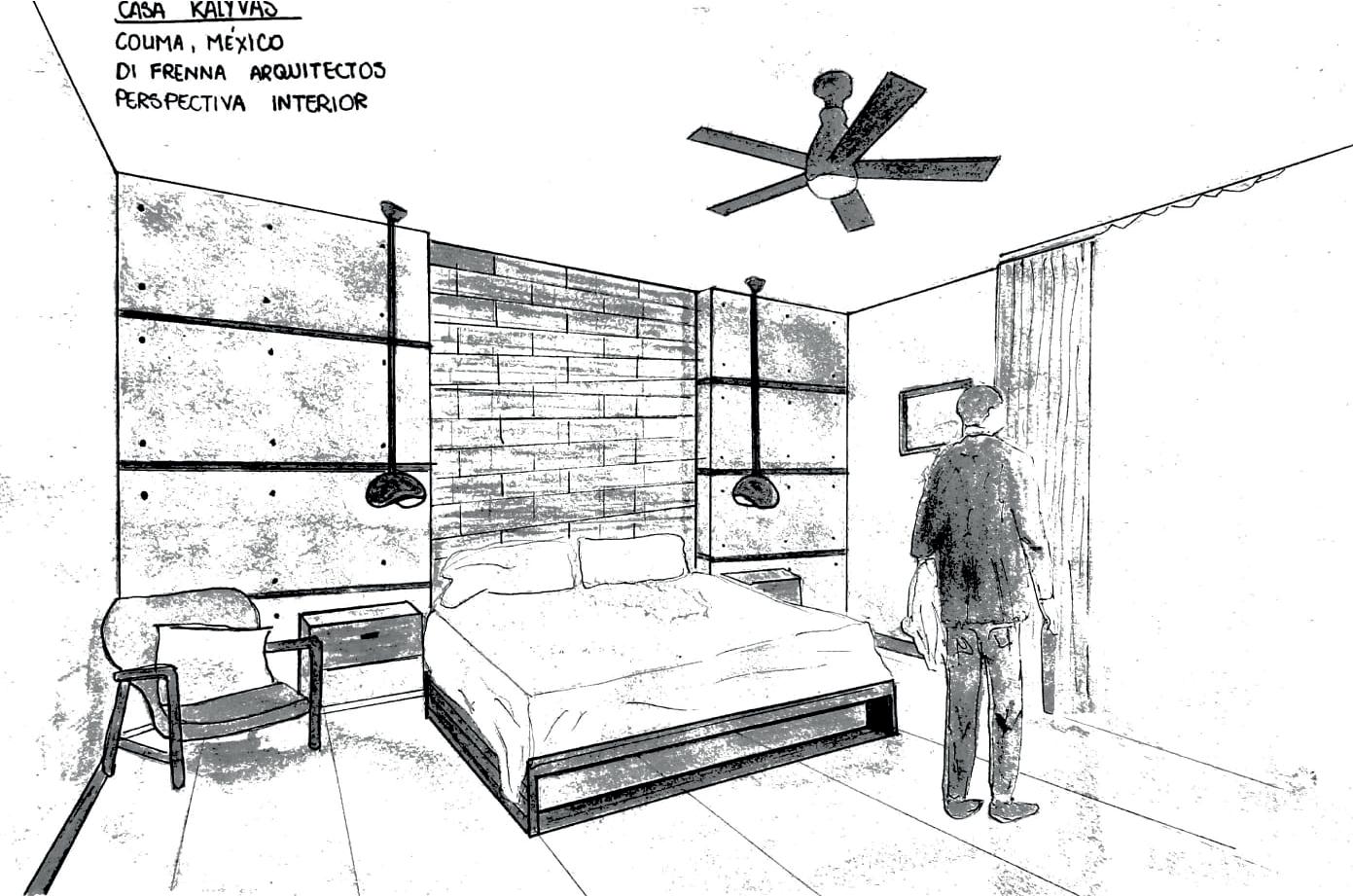

En las siguientes ilustraciones se pretende demostrar la técnica de ilustración de “la aguada”.
La aguada consiste en en mezclar en distintos grados agua principalmente con tinta china. Se aplica normalmente con pincel o palillos. El ejercicio es crear una banda monocromática que nos sirve para dar sombras, pintando nuestro dibujo con distintos tonos de gris, creando manchas o zonas tonales y efectos de claroscuro.
Materiales
1. Lápices: 4B, 2B, HB, 3H
2. Esfero de gel (negro)
3. Tinta china (negro)
4. Palos de pincho
5. Pincel
6. Cartulina Canson 200gr (formato A4)
7. Cartulina Bristol (formato A4)
8. Borrador de queso blanco
9. Hojas papel bond A4
32
33
34
35
CONSTRUCCIONES
38
Corte muro
CASA UNIFAMILIAR Construcciones IV
3
4
40
41
D2
D3
Leyenda
1. Base compacta
2. Base granular
3. Sub base clase 3
4. Hormigón de limpieza e=5cm
5. Separadores o calzos de apoyo de parrilla> 5cm
6. Parrilla de armado inferior de zapata
7. Aislante térmico
8. Bordillo de acera
9. Adoquines / bloques de acera
10. Agregado grueso (ripio)
11. Agregado fino (arena)
12. Anclaje metálico para soporte de losa
13. Goterón
14. Solera inferior 2”x4”
15. Anclaje soporte metálico a losa
16. Tablones de madera
17. Separadores o calzos de apoyo de parrilla>5cm
18. Armado superior e inferior de zapata
19. Zapata corrida de hormigón
20. Aislante térmico
21. Zócalo de madera h=15cm
22. Rastreles de madera 5x5cm
23. Soporte metálico de losa alivianada
24. Tablero OSB / triplex e=1,8cm
25. Parede de gypsum e=2cm
26. Lana de vidrio aislante e=10cm
27. Pernos de anclaje losa y soporte
28. Armado superopr de losa de varilla de acero corrugado e=0,8cm f”
29. Deck metálico
30. Tablones de madera
31. Remaches cada 90cm
32. Losa de hormigón 180kg/cm2
33. Revestimiento exterior tipo machihembrado
34. Perno de anclaje estructura escaleras-tablón
35. Estructura metálica para gradas
36. Viga de madera 20x20cm
37. Solera inferior 2”x4”
38. Revestimiento exterior tipo traslapado
39. Fijaciones
40. Solera de amarre o cortafuegos
41. Abrazaderas e=0,2cm al tubo de desague
42. Parede de gypsum e=2cm
43. Viga de madera perimetral 20x20cm
44. Ailante térmico
45. Deck metálico
46. Caja de protección superior del canal de desague
47. Sumidero
48. Tubo drenante / caja de revisión
49. Correas de madera 5x10cm
50. Remaches cada 90cm
51. Losa de hormigón 180kg/cm2
52. Armado superior de ñpsa de varilla de acero corrugado e=0,8cm f”
42
53. Instalación eléctrica D1
43 1 2 3 4 5 37 25 36 47 48 49 50 51 52 53 43 44 45 46 13 39 14 24 10 9 21 47 33 25 26 1622 15 11 20
D1
D2
