Грузоподъемные захваты pewag winner Подъем грузов

Наши захваты справятся с любой задачей.

2

Грузовые захваты pewag winner

Содержание Ассортимент грузоподъемных захватов pewag winner Грузоподъемные захваты pewag winner наивысшего качества – это идеальное дополнение к ассортименту цепных строп pewag winner, которое расширяет их сферу применения.

pewag group Добро пожаловать в pewag group История, контроль качества Бизнес-сегменты, окружающая среда Приближенность к потребителю

4-5 6 7 8

Грузоподъемные захваты pewag winner Преимущества, общая информация, гарантия и информация для пользователей Вертикальные грузоподъемные захваты pewag winner Вертикальные грузоподъемные захваты pewag winner «Особо прочные» Горизонтальные грузоподъемные захваты pewag winner Винтовые захваты pewag winner

10-13

Захваты для бочек pewag winner

42-45

Специальные захваты pewag winner

46-51

Компоненты и запасные детали для захватов pewag winner Безопасная эксплуатация

52-55

14-26 27 28-35 36-41

56-57

Право на технические изменения и опечатки сохраняется. Грузоподъемные захваты pewag winner

3

pewag group

Добро пожаловать в pewag group Мы – группа компаний, работающих во всем мире. Наша история началась в 1479 году. Миссия pewag Миссия pewag определяет цели нашей деятельности следующим образом: Движимые стремлением к инновациям, мы в pewag group стремимся производить лучшую в мире продукцию сегодня и в будущем. Высокое качество наших продуктов и услуг, как и приверженность наших сотрудников, мы рассматриваем как самое ценное наше преимущество для достижения выдающихся производственных мощностей и идеального обслуживания наших клиентов. Принципы pewag group Leading in Quality

Leading in Responsibility

Leading in Technology

Leading in Economics

Ценности брендов pewag group доказаны прежде всего их первоклассным качеством и инновациями, которые постоянно взаимосвязаны между собой.

Мы придерживаемся бережного отношения к окружающей среде путем сокращения потребления энергии и сырья, обеспечивая долговечность наших продуктов и делая их пригодными для переработки.

Мы сохраняем за собой технологическое преимущество за счет своего стремления к высокому качеству, постоянным усовершенствованиям и инновациям новых продуктов и технологических процессов.

Мы обеспечиваем экономическую эффективность и продуктивность нашей деятельности в ходе всех наших производственных процессов и последовательно её улучшаем.

Мы стремимся быть на пике технологического лидерства, чтобы гарантировать нашим клиентам оптимальные решения при производстве продуктов, а также чтобы защитить и расширить нашу рыночную позицию.

Мы обеспечиваем продолжительное успешное будущее нашей компании за счет постоянного повышения производительности, что в свою очередь увеличивает наши общие мощности и продолжительный рост производства.

Мы предвидим рыночный спрос и возможные изменения и соответственно адаптируем наши стратегии, организацию и деятельность, чтобы удовлетворить потребности наших клиентов через оптимальное соотношение «ценакачество» современных поставок и идеального сервисного обслуживания.

4

Мы ценим открытость, честность и командный стиль работы, основанный на открытом общении. Идеи, мнения и опыт наших сотрудников являются ценным вкладом в процессе принятия решений. Мы стремимся к стабильному и честному партнерству с нашими потребителями, поставщиками и бизнес партнерами, всегда принимая во внимание социальные аспекты при принятии решений.

Грузовые захваты pewag winner

pewag group

Мы – группа современных компаний, опирающаяся на 500 летние традиции и опыт. Многое изменилось с момента основания компании, но ценности, которые сделали наш успех возможным – остались неизменными.

pewag group – Инновации. Качество. Партнерство.

5

История pewag group

Управление качеством

Преимущество традиций

Наша главная цель – удовлетворение потребителя

pewag group ведет свою историю со второй половины XV века и является одним из старейших производителей цепей в мире. С нашим опытом мы смело смотрим в будущее. Исторические даты 1479 Первое документальное упоминание кузнечной

фабрики в Брюкле 1787 Основание кузнечного производства в Капфенберге 1803 Основание кузнечного производства в Граце 1836 Строительство литейного завода в Брюкле 1912 Производство первой цепи противоскольжения pewag 1923 Слияние заводов в Граце и Капфенберге–

Создание бренда “pewag” 1972 Основание торговой компании в Германии 1975 Основание торговой компании в США 1993 Создание pewag austria GmbH 1994 Создание дочерней компании в Чехии 1999 Приобретение Weissenfels Group 2003 Отделение Weissenfels Group 2005 Преобразование в 2 группы:

Schneeketten Beteiligungs AG Group –

Цепи противоскольжения и

pewag austria GmbH Group – Промышленные цепи 2009 Приобретение Chaineries Limousines S.А.S. 2012 Создание первой производственной компании в США 2013/ Создание интернациональных акционерных дочерних 2014 компаний

Литография кузнечного производства в Брюкле 1855

Для достижения этой цели управление качеством pewag group руководствуется правилом: «Мы обеспечиваем наших потребителей высококачественными продуктами и услугами, соответствующими технологическим стандартам и требованиям», что отражено в следующих 4-х основных принципах: Рыночно ориентированное качество Для поддержания и улучшения нашей конкурентноспособности, качество продуктов и услуг pewag group должно соответствовать обусловленным техническим требованиям наших клиентов, а также их ожиданиям, возлагаемым на одно из ведущих предприятий отрасли. Ни один из продуктов не должен нанести вред как человеку, так и окружающей среде. Экономическое качество Для компании, ориентированной на извлечение прибыли, экономическое качество определяется используемым материалом, стоимостью трудозатрат и финансовыми возможностями в рамках стандарта, определенного клиентом. Контроль качества Контроль качества, это задача и обязанность исполнителей на всех уровнях. Руководство компании уделяет серьезное внимание профессиональному обучению, повышению уровня квалификации, а также обеспечивает мотивацию всего персонала. Каждый служащий pewag group интегрирован в подготовку, выполнение и оценку процессов управления качеством. Каждый работник несет персональную ответственность за качество своей работы! Обеспечение качества, ориентированное на процесс Обеспечение качества, ориентированное на процесс Каждая компания, входящая в pewag group, с помощью установленных процессов и действий, обеспечивает тесное взаимодействие между продажей, разработкой изделия, производством и обслуживанием клиентов, а также ответственностью с целью достижения и поддержки определенных стандартов качества.

Ковка якорных цепей 1878

6

Цепная ковка 1956

pewag group

Бизнес – сегменты

Окружающая среда

Работая с продуктами pewag

Экологическая безопасность во всех областях

pewag group имеет большой и многообразный спектр продуктов и услуг. Наш ассортимент продукции варьируется от цепей противоскольжения для легковых автомобилей, грузовиков и спец. техники, различных цепей промышленного назначения до продуктов Сделай Сам (do-it-yourself, легких цепей, ремней и т.д.).

Сегмент A Цепи противоскольжения и цепи для лесной техники

Сегмент C Сделай Сам (do-it-yourself)

Сегмент E Грузоподъемные цепи и текстильные стропы

Сегмент B Цепи для подъемных механизмов и конвейерные цепи

Сегмент D Машиностроение

Сегмент G Шинозащитные цепи

Завод в Капфенберге, Австрия более 270 лет занимается обработкой металлов. Другой австрийский завод – в Брюкле был впервые упомянут в документах уже в 1479 г. Исходя из наших вековых традиций, мы относимся со всей серьезностью к ответственности за наши продукты, служащих, производство и окружающую среду. Поэтому для нас очень важно: максимально эффективно использовать ресурсы, сохранять их, постоянно улучшать эффективность использования энергии и тем самым снижать потребление энергии в будущем. Мы непрерывно стремимся к улучшению и развитию наших продуктов, достигая высшие показатели грузоподъемности и безопасности для наших потребителей за счет легких весов и долгого срока службы наших продуктов. Мы обязуемся выполнять все требования по сокращению применения электроэнергии и охране окружающей среды и постоянно улучшаем работу в этом направлении. Для этих целей мы используем современные производственные технологии, стараемся привлечь весь персонал и убеждены, что именно информированные и мотивированные сотрудники занимают активную позицию по охране окружающей среды. Там, где мы не можем избежать воздействия на экологию, мы стремимся сократить использование энергии, выбросы экологически вредных отходов и свести производственные отходы к минимуму. Осуществляя инвестиции в новое оборудование, мы всегда рассматриваем экономически и технически целесообразные современные проекты для внедрения их в определенных областях. В данном случае для нас очень важны энергосберегающие закупки товаров и услуг. Наша система менеджмента , ориентированная на развитие процессов, контролирует документы, касающиеся всех экологических процессов, а также мер предосторожности во избежание серьезных инцидентов, отслеживает процессы в обычных и специальных производственных условиях. Это касается и организации производственно-экономической деятельности для достижения лучших показателей. Мы стремимся к открытому диалогу с нашими клиентами, соседними предприятиями и властями по вопросам использования энергии и защиты окружающей среды и инфомируем их в соответствующей форме. Мы информируем наших потребителей об экологических аспектах, связанных с применением наших продуктов – особенно их долгом сроке эксплуатации. Мы стремимся мотивировать наших потребителей и поставщиков, учитывать вопросы защиты окружающей среды в сфере их влияния и использовать те же самые экологические стандарты, которые используем мы.

7

pewag group

Близость к потребителю Международное присутствие За пятьсот лет своей истории pewag стремительно развивался и превратился из небольшого предприятия в целую группу компаний с различными подразделениями, которые представлены по всему миру. Имея 12 заводов и 39 торговых представительств и других производственных территорий на всех пяти континентах, pewag подтверждает свое право называться одним из ведущих предприятий в мире в области производства цепей противоскольжения. Помимо многочисленных собственных площадок pewag как международная компания заручилась надежной и профессиональной поддержкой целой сети партнеров. Это сотрудничество позволяет добиться оптимального обслуживания клиентов более чем в 100 странах мира.

Производство и представительства Европа Австрия

Европа pewag austria GmbH, Грац pewag austria GmbH, Капфенберг pewag Schneeketten GmbH & Co KG, Грац pewag Schneeketten GmbH & Co KG, Брюкл pewag engineering GmbH, Капфенберг pewag austria Vertriebsgesellschaft mbH, Грац pewag Ketten GmbH, Клагенфурт pewag International GmbH, Клагенфурт

Германия

pewag Deutschland GmbH, Унна pewag Schneeketten Deutschland GmbH, Унна

Франция

pewag france SAS, Эшироль / Гренобль Chaineries Limousines SAS, Беллак

Италия

pewag italia srl, Андриан

Хорватия

pewag d.o.o, Хорватия, Загреб

Нидерланды pewag nederland BV, Хиллегом APEX International BV, Хиллегом APEX Automotive BV, Хиллегом Польша

pewag polska Sp z.o.o., Бучковице

Португалия pewag Portugal – Comercio de Produtos e Eqibamentos Industrials, Lda, Санту-Антан-ду-Тожал

8

Украина

TOV pewag Ukraine GmbH, Львов

Северная Америка США

pewag Inc, Bolingbrook, Иллинойс pewag Inc, Rocklin, Калифорния pewag Traction Chain Inc, Пуэбло, Колорадо

Мексика

pewag Mexico SA de CV, Мехико

Южная Америка Бразилия

pewag Brasil Comércio de Correntes Ltda., Сан-Паулу

Колумбия

pewag Columbia S.A.S, Медельин

Африка Южная Африка

Румыния

pewag Romania SRL, Сибиу округа

Россия

OOO “PEWAG“, Москва

Швеция

pewag sweden AB, Эммабода

Австралия

Словакия

pewag Slovakia sro, Нитра

Австралия

Чехия

pewag Czech sro, Вамберк pewag Snow Chains sro, Вамберк pewag sro, Вамберк pewag Czech sro, Ческа-Тршебова peform Chrudim sro, Хрудим

Азия Индия

pewag chain south africa (pty) ltd., Ривония

pewag australia Pty Limited, Баррак Хайтс

pewag India Private Limited, Бангалор

pewag group

Компания pewag group представляет свою страницу в сети Интернет. Подробная информация: www.pewag-group.com www.pewag.ru

pewag group Инновация. Качество. Партнерство.

9

Грузоподъемные захваты pewag winner Преимущества и информация Содержание Преимущества, информация, конструкция и качество Информация для пользователей Гарантия

10

12 12-13 13

11

Преимущества и информация

Преимущества и информация Преимущества и информация – грузовые захваты pewag • Продукция производится на самом современном оборудовании на неизменно высоком уровне • Инновация лежит в основе при разработке и производстве наших грузовых захватов pewag • Мы постоянно совершенствуем наши продукты и ищем новые решения • Удобство и безопасность в использовании • Широкий ассортимент продукции для разнообразного применения

Конструкция • Простая конструкция обтекаемой формы для простоты в обращении • Простое обслуживание • Гарантия высокой грузоподъемности и долгого срока службы благодаря использованию высококачественной стали • Соответствие всем стандартам и предписаниям, напр. европейский стандарт EN 13155, австралийский стандарт 4991, американский стандарт ASME B30.20-2010 и европейская Директива по машинам, механизмам и машинному оборудованию 2006/42/ЕС

Качество • Европейское производство с гарантированно высоким качеством на производственных площадках, сертифицированных по стандарту ISO 9001 • Отменное качество и обработка • Использование специальных сталей • Продуманная конструкция позволяет легко выполнить любой ремонт • Все грузовые захваты испытываются на нашем испытательном оборудовании с нагрузкой, до двух раз большей от максимально допустимой • Каждый захват поставляется с собственным свидетельством о проверке • Фактор разрушения захватов pewag равен пятикратной допустимой нагрузке

Информация для пользователей Информация об безопасном использовании, хранении, проверке и техническом обслуживании грузоподъемных захватов pewag

12

Грузоподъемные захваты pewag winner

Общая информация Благодаря большому разнообразию типов конструкции, грузоподъемности и способов захвата грузовые захваты pewag могут использоваться для стандартного поднимания грузов. Информация о типах и грузоподъемности содержится в нашем каталоге. Кроме того, захваты предназначены для определенного случая применения. Все условия эксплуатации должны быть известны. В случае вопросов свяжитесь с нашей технической службой. Использовать грузовые захваты pewag разрешается только компетентным лицам. При надлежащем использовании грузовые захваты имеют долгий срок службы и обеспечивают максимальную безопасность. Только при надлежащем использовании можно избежать травмирования людей и материального ущерба. Поэтому прочтение и понимание нашей информации для пользователей является обязательным условием для использования. С другой стороны это не исключает необходимости ответственно и предусмотрительно действовать при поднимании грузов.

Изменение состояния поставки Запрещается изменять оригинальное состояние грузовых захватов pewag, напр. путем изгибания, шлифования, разъединения деталей, сваривания, сверления, штампования и т. п. Запрещается демонтировать с захватов такие части как блокирующее устройство, предохранительные штифты, пружины и т. п. Запрещается обрабатывать поверхности грузовых захватов pewag методом горячего и гальванического оцинкования. Выщелачивание или обработка растворителями также являются опасными процессами и должны быть согласованы с компанией pewag. В случае необходимости следует проконсультироваться у нашей технической службы.

Использование грузовых захватов pewag Прежде чем использовать грузовой захват, следует прочитать инструкцию по эксплуатации. Наши стандартные грузовые захваты пригодны для поднимания и транспортирования стальных плит с максимальной твердостью 37 HRC (345 HB). Для материалов твердостью до 50 HRC (485 HB) мы можем поставить некоторые захваты, зубчатые кольца и зубчатые сегменты которых дополнительно закалены (см исполнение «Особо твердый» (Н). Наши стандартные грузовые захваты имеют ограничение минимальной нагрузки, которое составляет 10 % от максимальной грузоподъемности, указанной на корпусе захвата. Для грузов, масса которых меньше 10 % максимальной грузоподъемности, мы предлагаем захваты VJPW и VJPUW, которые не имеют ограничения по минимальной нагрузке. Запрещается перегружать захваты. Не допускать поднимания рывками или ударения захватов. Следует всегда использовать всю глубину захвата. Запрещается одновременно поднимать более одной плиты. Кроме тех случаев, когда захват рассчитан для поднимания нескольких плит (напр., модели HSKW). При поднимании и опускании следует всегда соблюдать безопасную дистанцию. Не допускать нахождения людей под грузом. Грузовые захваты pewag должны храниться почищенными, сухими и защищенными от коррозии.

Преимущества и информация

Ограничения при использовании Ограничения в использовании из-за неблагоприятного воздействия окружающей среды или опасных условий: Влияние температуры Грузовые захваты pewag пригодны для использования в нормальных атмосферных условиях и температурном диапазоне между -40 °C и +100 °C. В случае условий, отличных от этих, использовать захваты запрещено. Влияние кислот/щелочей и химикатов Запрещается использовать грузовые захваты pewag в кислотах/ щелочах, подвергать захваты воздействию их паров. Внимание: при определенных производственных процессах выделяются кислоты или пары. Опасные условия Градация грузоподъемности в данном каталоге предполагает отсутствие особенно опасных условий, например использование в море, поднимание людей и потенциально опасных грузов, таких как жидкие металлы, едкие или ядерно-технические материалы. В таких случаях специалист должен оценить степень опасности и соответственно подобрать грузоподъемность. Проверки Перед первым использованием грузового захвата необходимо удостоверится в следующем: • грузовой захват точно соответствует заказу; • имеется свидетельство о проверке или заводской сертификат соответствия; • маркировка и обозначение грузоподъемности на захвате совпадает с данными в свидетельстве о проверке или заводском сертификате соответствия; • имеется инструкция по эксплуатации грузового захвата; роботники ее прочитали и поняли. Повреждения Перед каждым использованием проверять грузовые захваты на наличие повреждений или признаков износа. В случае сомнений или наличия повреждений вывести грузовые захваты из эксплуатации и передать их на проверку квалифицированному специалисту. В случае обнаружения износа или повреждений в какой-либо форме действовать следующим образом: 1. Вывести захват из эксплуатации (записать дату вывода из эксплуатации).

2. Попытаться определить причину дефекта, например (подробный контрольный список содержится в инструкции по эксплуатации): • перегрузка; • ненадлежащее использование (напр., захват не пригоден для того, чтобы тянуть или волочить объекты); • небрежное и халатное использование. Гарантия не распространяется на повреждения такого типа! Чтобы обеспечить вашу безопасность и безопасность ваших коллег/сотрудников, следует действовать следующим образом: 3. Передать грузовые захваты вместе с журналом технического обслуживания авторизированному компанией pewag специалисту/ предприятию, выполняющему ремонт.

Проверки/осмотры Предписанный временной план проверок, технического обслуживания и ремонтных работ содержится в инструкции по эксплуатации грузового захвата! Все осмотры и ремонты должны фиксироваться в журнале осмотров. Это касается не только самостоятельных проверок, но и проверок, выполняемых авторизированным компанией pewag предприятием. Ремонтные работы на захватах pewag должны выполняться исключительно авторизированным предприятием. В случае ремонта захватов pewag разрешается использовать исключительно оригинальные детали pewag! В случае передачи изделия на проверку или техническое обслуживание необходимо всегда прилагать к нему журнал технического обслуживания. Записи проверок, особенно их результаты, а также записи о ремонте, следует хранить на протяжении всего времени эксплуатации захватов.

Условия гарантии и предписания Компания pewag austria GmbH предоставляет конечным пользователям 5 лет гарантии на грузовые захваты. Гарантия действует только для первоначального конечного пользователя захвата и только при условии, что грузозахватное устройство осматривалось, проверялось и обслуживалось во время всего гарантийного срока в соответствии с указаниями производителя. Гарантийный срок составляет 5 лет с момента продажи. Гарантия действительна при выполнении указанных здесь условий и предписаний. Условия и предписания Гарантия покрывает только те недостатки, которые вызваны производственными дефектами, возникающими при нормальном использовании. Гарантия не распространяется на износ деталей, таких как зубчатые кольца, зубчатые сегменты, пружины и т. д. В случае возникновения недостатка во время гарантийного срока, по усмотрению производителя захват заменяется или ремонтируется. Гарантия не распространяется на захваты с недостатками, возникшими вследствие: • естественного износа; • перегрузки; • ненадлежащего или халатного использования; • повреждений; • невыполнения предписанных операций и мер; • поднимания грузов, отличных от указанных на захвате или в инструкции по эксплуатации; • модификаций/изменений захвата pewag; • некомпетентного использования захвата и несоблюдения указаний в соответствующей инструкции по эксплуатации; • работ по техническому обслуживанию и/или ремонтных работ, которые были выполнены неавторизированным предприятием. Производитель не несет ответственности за косвенный или прямой ущерб, возникший вследствие использования грузового захвата или нарушения условий гарантии.

4. После осмотра/ремонта ввести захват в эксплуатацию (дату ввода в эксплуатацию записать в журнале технического обслуживания).

НОВИНКА

Подробные оригинальные инструкции по эксплуатации отдельных продуктов предоставляются для загрузки на веб-странице www.pewag.com. Инструкции постоянно совершенствуются. Действительным является только их последнее издание. Грузоподъемные захваты pewag winner

13

Вертикальные грузоподъемные захваты pewag winner Обзор продукции Содержание

14

VCW/SVCW Вертикальные грузоподъемные захваты VMPW/VEMPW/SVMPW Вертикальные грузоподъемные захваты VUW/VEUW/SVUW Вертикальные грузоподъемные захваты VEUW-A Вертикальные грузоподъемные захваты VUW-R Вертикальные грузоподъемные захваты

16 17

VHPW Вертикальные грузоподъемные захваты VHPUW Вертикальные грузоподъемные захваты VNMW/VSNMW Вертикальные грузоподъемные захваты VNMAW Вертикальные грузоподъемные захваты VJPW Вертикальные грузоподъемные захваты BKW Вертикальные грузоподъемные захваты OBKW Вертикальные грузоподъемные захваты Вертикальные грузоподъемные захваты «Особо прочные»

21 22 23 24 25 26 27 28

18 19 20

15

Грузоподъемные захваты pewag winner

VCW/SVCW Вертикальные грузоподъемные захваты pewag winner Для вертикального подйома и кантования листового металла, стальных плит и конструкций. Захваты оснащены предохранительным рычагом, который в закрытом состоянии обеспечивает фиксацию захвата на поднимаемом изделии. Захваты типа SVCW имеют бо́льшую ширину зева. Допустимая минимальная нагрузка составляет 10 % от максимальной нагрузки.

Y

T

макс. max.

макс. max.

15° 0° 15°

U

90° S

50% 45°

W

R

X

50%

90°

45°

100% 0°

V

16

Код

Грузоподъемность [кг]

Зев R [мм]

S [мм]

T [мм]

U [мм]

V [мм]

W [мм]

X [мм]

Y [мм]

Масса [кг/шт.]

VCW 0,75 т

750

0–13

47

30

202

100

37

37

10

1,70

VCEW 1 т

1 000

0–25

56

45

263

141

37

47

15

3,50

VCEW 2 т

2 000

0–35

78

64

336

183

56

56

16

7

VCEW 3 т

3 000

0–35

78

64

336

183

56

56

16

7

VCW 4,5 т

4 500

0–25

85

70

423

203

60

77

20

15

VCEW 4,5 т

4 500

0–45

85

70

425

228

60

78

20

16

VCW 6 т

6 000

0–32

114

75

490

225

78

78

20

19

VCEW 6 т

6 000

0–50

114

75

490

259

82

78

20

21

VCW 7,5 т

7 500

0–40

111

75

530

246

76

82

20

24

VCEW 7,5 т

7 500

0–55

111

75

522

267

70

86

20

26

VCW 9 т

9 000

0–55

111

75

522

267

70

86

20

27

VCW 12 т

12 000

0–52

148

85

617

295

100

94

44

37

VCW 15 т

15 000

0–76

209

86

810

373

136

106

49

70

VCW 17 т

17 000

0–76

209

86

810

373

136

106

49

71

VCW 20 т

20 000

0–80

250

100

933

563

153

140

66

149

VCW 25 т

25 000

5–85

250

100

925

563

148

140

66

149

VCW 30 т

30 000

10–90

250

100

918

568

153

142

66

155,50

SVCW 6 т

6 000

40–90

114

75

486

275

70

78

20

21

SVCW 7,5 т

7 500

50–100

111

75

524

312

70

86

20

26,50

SVCW 9 т

9 000

50–100

111

75

522

312

70

86

20

27,50

SVCW 12 т

12 000

50–100

152

85

615

344

100

94

44

41

SVCW 15 т

15 000

80–150

224

86

800

450

136

106

49

76

SVCW 20 т

20 000

80–150

249

100

924

640

153

140

66

160

SVCW 25 т

25 000

80–150

249

100

924

640

153

140

66

160

SVCW 30 т

30 000

80–150

249

100

906

645

156

142

66

165,50

Грузоподъемные захваты pewag winner

Грузоподъемные захваты pewag winner

VMPW/VEMPW/SVMPW Вертикальные грузоподъемные захваты pewag winner Захваты VMPW, VEMPW и SVMPW оснащены универсальным трехосным подвесным шарниром, который позволяет транспортировать листы металла разными способами (вертикальный подйом, кантование и транспортирование). В случае использования в парах особенно хорошо подходит для горизонтального транспортирования листового металла и стальных плит. Захват оснащен предохранительным рычагом, который в закрытом состоянии обеспечивает фиксацию захвата на поднимаемом изделии.Захват SVMPW имеет бо́льшую ширину зева. Допустимая минимальная нагрузка составляет 10 % от максимальной нагрузки.

Y

T

U

90°

S

50% 45°

W

R

50% 100%

X

90°

45°

0°

V

Код

Грузоподъемность [кг]

Зев R [мм]

S [мм]

T [мм]

U [мм]

V [мм]

W [мм]

X [мм]

Y [мм]

Масса [кг/шт.]

VMPW 0,75 т

750

0–13

47

30

307

100

37

37

10

2

VEMPW 1 т

1 000

0–25

56

45

403

141

37

47

15

4,50

VEMPW 2 т

2 000

0–35

78

64

516

183

56

56

16

8

VEMPW 3 т

3 000

0–35

78

64

516

183

56

56

16

8

VMPW 4,5 т

4 500

0–25

85

70

648

203

60

77

20

17,80

VEMPW 4,5 т

4 500

0–45

85

70

650

228

60

78

20

19

VMPW 6 т

6 000

0–32

114

75

760

225

78

78

20

24

VEMPW 6 т

6 000

0–50

114

75

760

259

82

78

20

25,50

VMPW 7,5 т

7 500

0–40

111

75

800

246

76

82

20

29

VEMPW 7,5 т

7 500

0–55

111

75

792

267

70

86

20

30,50

VMPW 9 т

9 000

0–55

111

75

792

267

70

86

20

31

SVMPW 6 т

6 000

40–90

114

75

756

275

70

78

20

26

SVMPW 7,5 т

7 500

50–100

111

75

695

312

70

86

20

31,50

SVMPW 9 т

9 000

50–100

111

75

792

312

70

86

20

32,50

Грузоподъемные захваты pewag winner

17

Грузоподъемные захваты pewag winner

VUW/VEUW/SVUW Вертикальные грузоподъемные захваты pewag winner Захват с шарнирным подвесным кольцом для универсального поднятия, кантования и транспортирования листового металла, стальных плит и конструкций во всех направлениях. Исполнение в усиленном корпусе. Захват оснащен предохранительным рычагом, который в закрытом состоянии обеспечивает фиксацию на поднимаемом изделии. Захват типа SVUW имеет бо́льшую ширину зева. Допустимая минимальная нагрузка составляет 10 % от максимальной нагрузки.

T

Y

0° 45°

90°

50%

100%

45°

50%

90°

U

90°

S W

R V

18

50%

45°

X

50%

100%

90°

45°

0°

Код

Грузоподъемность [кг]

Зев R [мм]

S [мм]

T [мм]

U [мм]

V [мм]

W [мм]

X [мм]

Y [мм]

Масса [кг/шт. ]

VUW 0,75 т

750

0–13

47

30

203

100

37

37

10

1,80

VEUW 1 т

1 000

0–25

56

50

292

141

37

47

15

3,80

VEUW 2 т

2 000

0–35

78

70

372

183

56

56

16

8

VEUW 3 т

3 000

0–35

78

70

372

183

56

56

16

8

VUW 4,5 т

4 500

0–25

85

70

429

203

60

77

20

16

VEUW 4,5 т

4 500

0–45

85

70

431

228

60

78

20

16,50

VUW 6 т

6 000

0–32

114

78

528

225

78

78

32

22

VEUW 6 т

6 000

0–50

114

78

527

259

82

78

32

24

VUW 7,5 т

7 500

0–40

111

78

567

246

76

82

32

27

VEUW 7,5 т

7 500

0–55

111

78

560

267

70

86

32

28

VUW 9 т

9 000

0–55

111

78

560

267

70

86

32

29

VUW 12 т

12 000

0–52

148

85

648

295

100

94

48

41

VUW 15 т

15 000

0–76

209

85

816

373

136

106

48

73

VUW 17 т

17 000

0–76

209

85

816

373

136

106

48

74

VUW 20 т

20 000

0–80

250

100

948

563

153

140

71

160

VUW 25 т

25 000

5–85

250

100

948

563

148

140

71

160

VUW 30 т

30 000

10–90

250

100

944

568

153

142

71

167

SVUW 6 т

6 000

40–90

114

78

523

275

70

78

32

24

SVUW 7,5 т

7 500

50–100

111

78

560

312

70

86

32

30

SVUW 9 т

9 000

50–100

111

78

560

312

70

86

32

31

SVUW 12 т

12 000

50–100

152

85

644

344

100

94

48

45

SVUW 15 т

15 000

80–150

224

85

808

450

136

106

48

78

SVUW 20 т

20 000

80–150

249

100

940

640

153

140

71

171

SVUW 25 т

25 000

80–150

249

100

940

640

153

140

71

171

SVUW 30 т

30 000

80–150

249

100

946

645

156

142

71

176,50

Грузоподъемные захваты pewag winner

Грузоподъемные захваты pewag winner

VEUW-A Вертикальные грузоподъемные захваты pewag winner T

Y

0° 45°

90°

100%

50%

45°

50%

90°

U Универсально используемые захваты для самых разных задач. Если необходима другая ширина зева, можно использовать тот же захват. Для поднимания и транспортирования плит и конструкций 90° 90° из Sлюбого положения. Ширина зева от50% 0 до 95 мм 50% регулируется ступенчато по 30 мм. Грузоподъемность 3 000 кг. Прочная легкая W R 45° 45° конструкция.

100% V Минимальная допустимаяX гагрузка равна 10 %0°от максимальной нагрузки.

T

Y

0° 45°

90°

100%

50%

45°

50%

90°

U

90°

S W

R

50%

45°

V

X

50%

100%

90°

45°

0°

Код

Грузоподъемность [кг]

Зев R [мм]

S [мм]

T [мм]

U [мм]

V [мм]

W [мм]

X [мм]

Y [мм]

Масса [кг/шт.]

VEUW-A 3 т

3 000

0–95

79

70

373

183–243

51

77

16

10

Грузоподъемные захваты pewag winner

19

Грузоподъемные захваты pewag winner

VCW-R/VCEW-R/VUW-R/VEUW-R грузоподъемные захваты pewag winner Для транспортирования нержавеющих сталей и частей конструкций подходит захват типа VUW-R. Зубчатое кольцо и зубчатый элемент захвата изготавливаются из специальной нержавеющей стали. Минимальная допустимая гагрузка равна 10 % от максимальной нагрузки.

T

Y

0° 45°

90°

100%

50%

45°

50%

90°

U

90°

S W

R

50%

50%

45°

V

T

45°

100%

X

90°

0°

Y

0° 45°

S

20

100%

45°

T50% [мм]

U 50% [мм]

47

30

56

45

0–35

78

0–35

78

4 500

0–45

85

W R 6т VCEW-R

6 000

0–50

VCEW-RV7,5 т

7 500

VUW-R 0,75 т

750

0–13

VEUW-R 1 т

1 000

VEUW-R 2 т

Код

Грузоподъемность [кг]

Зев R [мм]

S [мм]

VCW-R 0,75 т

750

0–13

VCEW-R 1 т

1 000

0–25

VCEW-R 2 т

2 000

VCEW-R 3 т

3 000

VCEW-R 4,5 т

V [мм]

W [мм]

X [мм]

Y [мм]

Масса [кг/шт.]

202

100

37

37

10

1,70

263

141

37

47

15

3,50

64

336

183

56

56

16

7

64

336

183

56

56

16

7

70

425

228

60

78

20

16

114

75

490

259

82

78

20

21

111

75

522

267

70

86

20

26

47

30

203

100

37

37

10

1,80

0–25

56

50

292

141

37

47

15

3,80

2 000

0–35

78

70

372

183

56

56

16

8

VEUW-R 3 т

3 000

0–35

78

70

372

183

56

56

16

8

VEUW-R 4,5 т

4 500

0–45

85

70

431

228

60

78

20

16,50

VEUW-R 6 т

6 000

0–50

114

78

527

259

82

78

32

24

VEUW-R 7,5 т

7 500

0–55

111

78

560

267

70

86

32

28

U

90°

50%

45°

X

0–55

100%

Грузоподъемные захваты pewag winner

0°

50%

45°

90°

90°

90°

Грузоподъемные захваты pewag winner

VHPW Вертикальные грузоподъемные захваты pewag winner Для поднимания и транспортирования голландских профилей (НР) и конструкций, в которых они используются. Одновременно можно использовать в качестве скобы с большой шириной зева (напр., для загрузки токарных станков большими дисками). Захват стандартно оснащен тремя зубчатыми кольцами. Это обеспечивает оптимальную фиксацию материала любой толщины. Захваты VHPW стандартно оснащены предохранительным блокирующим устройством, чтобы при захватывании и опускании груза захват не отсоединялся. Сегменты захватов можно блокировать как в открытом, так и в закрытом состоянии. Минимальная допустимая гагрузка равна 10 % от максимальной нагрузки.

T

Y

U 50% 90°

90° 50%

S

45°

R

W

X

100% 0°

45°

V

Код

Грузоподъемность Y [кг]

Зев R [мм]

S [мм]

T [мм]

U [мм]

V [мм]

W [мм]

VHPW 1 т

1 000

0–80

207

70

520

283

67

VHPW 1,5 т

1 500

0–80

207

70

520

283

67

VHPW-A 1,5 т

1 500

0–155

160

70

523

256–333

62

T

90°

45°

50%

X 0° [мм]

Y [мм]

Масса [кг/шт.]

64

16

19

64 66

100%

45°

16

50%

16

19 90°

18

U

90°

S W

R V

X

50%

45°

50%

100%

90°

45°

0°

Грузоподъемные захваты pewag winner

21

Грузоподъемные захваты pewag winner

VHPUW Вертикальные грузоподъемные захваты pewag winner T

Y

U

Специальное исполнение с подвижным кольцом и двумя 90° 50% 50% 90° зубчатым кольцами дополняет ассортимент нашей продукции.

S Данный захват используется специально для транспортирования, 45° 45° 100% поднимания и опускания конструктивных R W X голландских профилей или 0° элементов Vс установленными голландскими профилями. Минимальная допустимая гагрузка равна 10 % от максимальной нагрузки.

T

Y

0° 45°

90°

50%

100%

45°

50%

90°

U

90°

S W

R V

22

50%

45°

X

50%

100%

90°

45°

0°

Код

Грузоподъемность [кг]

Зев R [мм]

S [мм]

T [мм]

U [мм]

V [мм]

W [мм]

X [мм]

Y [мм]

Масса [кг/шт.]

VHPUW 3 т

3 000

0–35

93

70

369

182

58

54

16

8

VHPUW 5 т

5 000

0–45

110

70

434

228

58

86

20

17,30

Грузоподъемные захваты pewag winner

Грузоподъемные захваты pewag winner

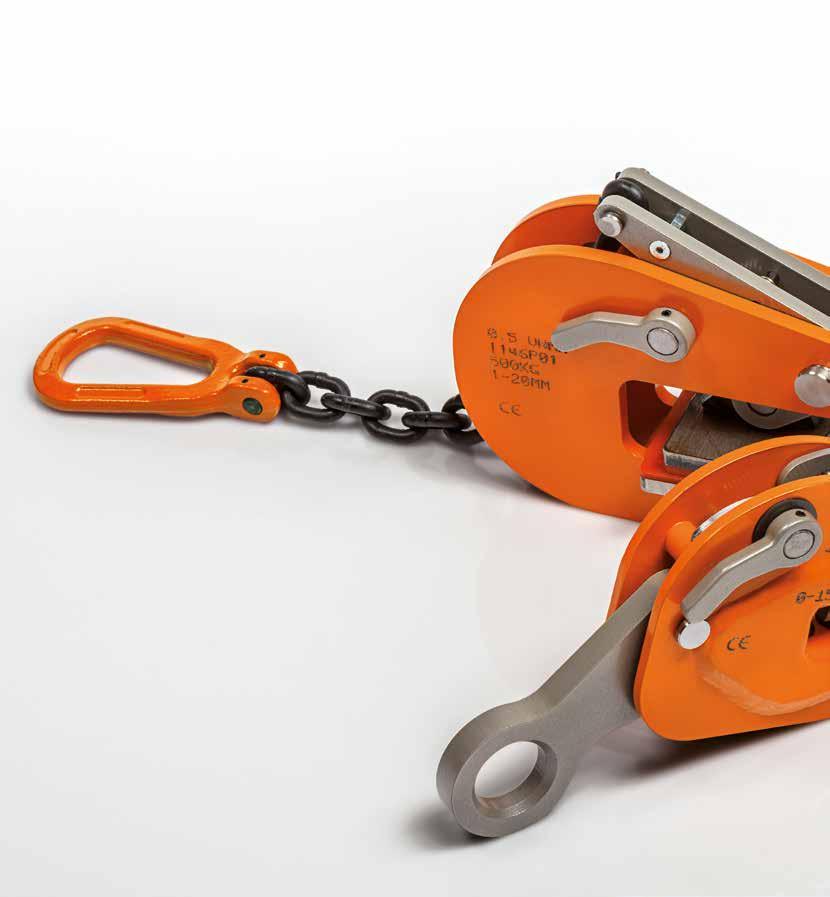

VNMW/VSNMW Вертикальные грузоподъемные захваты pewag winner Этот специальный захват оснащен двумя зажимными колодками из синтетического материала, которые при использовании не оставляют царапин на транспортируемом грузе. Благодаря этому захват особенно хорошо подходит для транспортирования, поднимания и опускания специальных материалов, таких как нержавеющая сталь (Inox), алюминиевые листы, древесина и древесностружечные плиты. Захват подвешивается с помощью высокопрочной цепи и подвесного кольца непосредственно в крюк крана. Для этого типа захватов не существует минимальной допустимой нагрузки.

T

max.

Y 45°

max.

15° 0° 15°

0° 100%

100%

45°

U

H S

W

R X

V

Код

Грузоподъемность [кг]

Зев R [мм]

H [мм]

S [мм]

T [мм]

U [мм]

V [мм]

W [мм]

X [мм]

Y [мм]

Масса [кг/шт.]

VNMW 0,5 т VSNMW 0,5 т

500

1–20

205

102

40

462

224

48

80

14

6

500

17–37

205

102

40

462

241

48

80

14

6

VNMW 1 т

1 000

1–30

232

105

40

470

282

46

80

14

6,50

VNMW 1,5 т

1 500

1–40

232

105

40

470

282

46

80

14

6,50

VNMW 2 т

2 000

1–50

362

124

50

704

408

63

80

18

15

VNMW 3 т

3 000

1–60

362

124

50

704

408

63

80

18

15,50

Грузоподъемные захваты pewag winner

23

Грузоподъемные захваты pewag winner

VNMAW Вертикальные грузоподъемные захваты pewag winner Этот специальный захват оснащен двумя зажимными колодками из синтетического материала, которые при использовании не оставляют царапин на транспортируемом грузе. Благодаря этому захват особенно хорошо подходит для транспортирования, поднимания и опускания специальных материалов, таких как нержавеющая сталь (Inox), алюминиевые листы, древесина и древесностружечные плиты. Захват подвешивается с помощью высокопрочной цепи и подвесного кольца непосредственно в крюк крана. Грузоподъемность 0,5 т. Регулируется шагами по 20 мм. Для этого типа захватов не существует минимальной допустимой нагрузки.

max. макс.

15°15°

0° 45°

Y

T

100%

45°

max. макс.

0°15°15°

100%

U

H S

W

R V

24

X

Код

Грузоподъемность [кг]

Зев R [мм]

H [мм]

S [мм]

T [мм]

U [мм]

V [мм]

W [мм]

X [мм]

Y [мм]

Масса [кг/шт.]

VNMAW 0,5 т

500

1–180

242

143

40

410

235–395

61

80

14

10

Грузоподъемные захваты pewag winner

Грузоподъемные захваты pewag winner

VJPW Вертикальные грузоподъемные захваты pewag winner Для вертикального поднимания и транспортирования плит и и листового металла. Специальное подвижное зубчатое кольцо в захвате обеспечивает дополнительное давление на материал, благодаря чему захват имеет более надежную фиксацию. Захваты для листового металла VJPW стандартно оснащены предохранительным блокирующим устройством, что делает невозможным соскальзывание захвата при захватывании или опускании груза. Зубчатый элемент может блокироваться как в открытом, так и в закрытом состоянии. Грузоподъемность и ширина зева четко выгравированы на корпусе. Модель VJPUW имеет подвижное универсальное кольцо. Для этого типа захватов не существует минимальной допустимой нагрузки.

T

Y

U

S W

R

X

V

Код

Грузоподъемность [кг]

Зев R [мм]

S [мм]

T [мм]

U [мм]

V [мм]

W [мм]

X [мм]

Y [мм]

Масса [кг/шт.]

VJPW 0,25 т

250

0–13

54

30

202

113

50

37

10

1,90

VJPUW 0,25 т

250

0–13

54

30

202

113

50

37

10

2

Грузоподъемные захваты pewag winner

25

Грузоподъемные захваты pewag winner

BKW Вертикальные грузоподъемные захваты pewag winner Этот захват был разработан специально для транспортирования стальных балок. Захват используется для поднимания, транспортирования и поворачивания (горизонтально) стальных балок. Разрешается использовать для поднимания и транспортирования только тех стальных балок, где эффективно используется вся длина захвата за фланец. Захват оснащен предохранительным рычагом, предохранительной пружиной, а также одним зубчатым кольцом и зубчатым элементом. Минимальная допустимая гагрузка равна 10 % от максимальной max. max.

Y 15° 15° нагрузки.

Z

100%

Z

max.

15°

Y

T

max.

15°

100%

U

U

D

D

H S

S

90°

W

W

R

V

V

0°

X 0°

X

Код

26

R

Грузоподъемность [кг]

90°

100%

100%

Зев R [мм]

V [мм]

W [мм]

S [мм]

H [мм]

T [мм]

Z [мм]

X [мм]

U [мм]

Y [мм]

Масса [кг/шт.]

BKW 1 т

1 000

0–15

136

43

45

154

35

200

47

225

15

3

BKW 1,5 т

1 500

0–20

170

56

67

210

60

312

56

374

16

7

BKW 3 т

3 000

0–25

208

58

66

252

70

380

77

410

20

15

Грузоподъемные захваты pewag winner

Грузоподъемные захваты pewag winner

OBKW Вертикальные грузоподъемные захваты pewag winner Для поднимания и транспортирования балок, профилей и частей конструкций из стали. Захват OBKW оснащен предохранительным устройством для фиксации в открытом и закрытом положениях.Этот захват можно зацеплять как за сторону балки, так и за ее торец. Опционально: вариации ширины зева и грузоподъемности. макс. макс. max. max.

15° 0° 15° 15° 15°

0°

100%

Z

100%

T

60°

U H R W S

X

V

Код

Грузоподъемность [кг]

Зев R [мм]

V [мм]

W [мм]

S [мм]

H [мм]

T [мм]

Z [мм]

X [мм]

U [мм]

Y [мм]

Масса [кг/шт.]

OBKW 2 т

2 000

3–20

192

30

64

154

64

285

65

310

15

6,80

Грузоподъемные захваты pewag winner

27

Грузоподъемные захваты pewag winner

Вертикальные грузоподъемные захваты pewag winner «Особо прочные» (H) Оснащены особо закаленным зубчатым кольцом и зубчатым элементом для поднимания и транспортирования стальных листов с максимальной твердостью поверхности 50 HRC (Hardox 400 или Hardox 500). Эти особо закаленные компоненты могут использоваться в захватах VCW (VCEW), VMPW (VEMPW) и VUW (VEUW). Другие специальные исполнения с измененной грузоподъемностью, шириной зева и т. п. возможны по запросу. Минимальная допустимая гагрузка равна 10 % от максимальной нагрузки.

Код

Грузоподъемность [кг]

Зев R [мм]

T [мм]

U [мм]

V [мм]

W [мм]

X [мм]

Y [мм]

Масса [кг/шт.]

VCW-H 0,75 т

750

0–13

47

30

202

100

37

37

10

1,70

VCEW-H 1 т

1 000

0–25

56

45

263

141

37

47

15

3,50

VCEW-H 2 т

2 000

0–35

78

64

336

183

56

56

16

7

VCEW-H 3 т

3 000

0–35

78

64

336

183

56

56

16

7

VCEW-H 4,5 т

4 500

0–45

85

70

425

228

60

78

20

16

VCW-H 6 т

6 000

0–32

114

75

490

225

78

78

20

19

VCEW-H 7,5 т

7 500

0–55

111

75

522

267

70

86

20

26

VMPW-H 0,75 т

750

0–13

47

30

307

100

37

37

10

2

VEMPW-H 1 т

1 000

0–25

56

45

403

141

37

47

15

4,50

VEMPW-H 2 т

2 000

0–35

78

64

516

183

56

56

16

8

VEMPW-H 3 т

3 000

0–35

78

64

516

183

56

56

16

8

VEMPW-H 4,5 т

4 500

0–45

85

70

650

228

60

78

20

19

VMPW-H 6 т

6 000

0–32

114

75

760

225

78

78

20

24

VEMPW-H 7,5 т

7 500

0–55

111

75

792

267

70

86

20

30,50

VUW-H 0,75 т

750

0–13

47

30

203

100

37

37

10

1,80

VEUW-H 1 т

1 000

0–25

56

50

292

141

37

47

15

3,80

VEUW-H 2 т

2 000

0–35

78

70

372

183

56

56

16

8

VEUW-H 3 т

3 000

0–35

78

70

372

183

56

56

16

8

VEUW-H 4,5 т

4 500

0–45

85

70

431

228

60

78

20

16,50

VUW-H 6 т

6 000

0–40

114

78

528

225

78

78

32

22

VEUW-H 7,5 т

7 500

0–55

111

78

560

267

70

86

32

28

Соотнесение размеров см. стр. 16, 17 и 18.

28

S [мм]

Грузоподъемные захваты pewag winner

Грузоподъемные захваты pewag winner

Захваты pewag winner: сила в безопасности.

Грузоподъемные захваты pewag winner

29

Горизонтальные грузоподъемные захваты pewag winner Обзор продукции Содержание

30

HXW/HSXW Горизонтальные грузоподъемные захваты

32

DHW Горизонтальные грузоподъемные захваты HSKW Горизонтальные грузоподъемные захваты HXW-V Горизонтальные грузоподъемные захваты NMHW Горизонтальные грузоподъемные захваты

33 34 35 36

31

Горизонтальные грузоподъемние захваты pewag winner

HXW/HSXW Горизонтальные грузоподъемные захваты pewag winner Стабильная, неперекашивающаяся конструкция, которая попарно используется для транспортирования и поднимания одного или нескольких стальных листов. Указания грузоподъемности относится к использовании захватов в парах.

Y макс. max.

15° 15°

0° 60°

H T

90° 120°

макс. max.

15° 15°

100%

100%

75% 50%

U

W S

X

V

32

Код

Грузоподъемность [кг/пара]

Зев R [мм]

V [мм]

S [мм]

W [мм]

T [мм]

H [мм]

X [мм]

U [мм]

Y [мм]

Масса [кг/шт.]

HXW 1 т

1 000

0–35

140

99

10

25

11,50

65

188

15

2,60

HXW 2 т

2 000

0–60

180

118

15

30,50

19,50

90

287

16

7

HXW 3 т

3 000

0–60

180

118

20

30,50

19,50

90

291

16

8

HXW 4 т

4 000

0–60

220

145

25

30,50

19,50

105

304

20

13

HXW 6 т

6 000

0–60

220

145

25

30,50

19,50

110

307

20

14

HXW 8 т

8 000

0–60

225

135

35

30,50

19,50

120

336

30

19

HXW 10 т

10 000

0–60

225

135

35

30,50

19,50

120

336

30

19

HXW 12 т

12 000

0–60

225

135

35

30,50

19,50

120

336

30

19

HXW 15 t

15.000

0-60

262

147

35

43

21,5

160

344

35

30

HXW 25 t

25.000

0-60

262

147

40

43

21,5

175

349

35

33

HSXW 2 т

2 000

0–100

180

120

15

30,50

19,50

90

383

15

9,20

HSXW 3 т

3 000

0–100

180

120

20

30,50

19,50

90

387

15

10

HSXW 4 т

4 000

0–100

220

145

25

30,50

19,50

105

414

20

15

HSXW 6 т

6 000

0–100

220

145

25

30,50

19,50

120

414

20

16,50

HSXW 8 т

8 000

0–100

225

135

35

30,50

19,50

120

428

30

21

HSXW 10 т

10 000

0–100

225

135

35

30,50

19,50

120

428

30

22

HSXW 12 т

12 000

0–100

225

135

35

30,50

19,50

120

428

30

22

HSXW 15 т

15 000

0–150

350

240

35

45

27,50

140

665

35

53

Грузоподъемные захваты pewag winner

Горизонтальные грузоподъемние захваты pewag winner

DHW Горизонтальные грузоподъемные захваты pewag winner Для поднимания и горизонтального транспортирования прогибающихся стальных листов. Захват DHW сочетает в себе компактность и малую собственную массу с высокой грузоподъемностью. Горизонтальные захваты DHW всегда должны использоваться в парах (максимальный вертикальный угол: 60°).

Y

макс. макс. max. max.

15° 0° 15° 15° 15°

0° 60°

H T

100%

100%

U

W S

X V

Код

Грузоподъемность [кг/пара]

Зев R [мм]

V [мм]

S [мм]

W [мм]

T [мм]

H [мм]

X [мм]

U [мм]

Y [мм]

Масса [кг/шт.]

DHW 1 т

1 000

0–15

140

99

10

22,50

13,50

65

167

15

2,50

DHW 2 т

2 000

0–35

180

114

20

26

14

80

233

15

8

DHW 4 т

4 000

0–50

235

129

30

40

25

130

304

20

18

DHW 6 т

6 000

0–50

235

129

30

40

25

130

304

20

18

Грузоподъемные захваты pewag winner

33

Горизонтальные грузоподъемние захваты pewag winner

HSKW Горизонтальные грузоподъемные захваты pewag winner Этот регулируемый специальный захват предназначен для транспортирования, поднимания и опускания, как отдельных листов, так и пачек листов. Исходя из технологических условий эксплуатации, захваты используются исключительно в парах. Также возможно использование двух пар захватов с траверсой. Грузоподъемность от 1,5 до 9 т/пара. Ширина зева 3–180 мм, 3–300 мм и 3–420 мм.

Z

макс. max.

15° 15°

0°

Y 60°

H T

макс. max.

15° 15°

100%

100%

90° 75% 50% 120°

U

W

X

S V

Код

34

Грузоподъемность [кг/пара]

Зев R [мм]

V [мм]

S [мм]

W [мм]

T [мм]

H [мм]

U [мм]

X [мм]

Z [мм]

Y [мм]

Масса [кг/шт.]

HSKW/180 1,5 т

1 500

3–180

201

135

15

30,50

18

289

90

60

20

9,50

HSKW/300 1,5 т

1 500

3–300

201

135

15

30,50

18

409

90

60

20

11

HSKW/180 3 т

3 000

3–180

241

165

20

30,50

18

296

105

69

20

13

HSKW/300 3 т

3 000

3–300

241

165

20

30,50

18

416

105

69

20

15

HSKW/180 4,5 т

4 500

3–180

241

165

20

30,50

18

296

105

69

20

13

HSKW/420 4,5 т

4 500

3–420

241

165

20

30,50

18

536

105

69

20

17

HSKW/180 6 т

6 000

3–180

256

160

25

30,50

18

304

120

75

20

18

HSKW/420 6 т

6 000

3–420

256

160

25

30,50

18

544

120

75

20

24

HSKW/180 9 т

9 000

3–180

256

160

25

30,50

18

304

120

75

20

18

HSKW/420 9 т

9 000

3–420

256

160

25

30,50

18

544

120

75

20

24

Грузоподъемные захваты pewag winner

Горизонтальные грузоподъемние захваты pewag winner

HXW-V Горизонтальные грузоподъемные захваты pewag winner Грузовой захват HXW-V оснащен пружиной кручения, которая удерживает захват зафиксированным в желаемом положении. Преимущество этого захвата в том, что устанавливать все четыре захвата и управлять краном может один человек. Захваты поставляются с грузоподъемностью от 1 000 до 6 000 кг/пара.

Y

0° 60°

H T

100%

max. макс.

15° 15°

100%

75%

90° 120°

max. макс.

15° 15°

50%

U

S

W X

V

Код

Грузоподъемность [кг/пара]

Зев R [мм]

V [мм]

S [мм]

W [мм]

T [мм]

H [мм]

U [мм]

X [мм]

Y [мм]

Масса [кг/шт.]

HXW-V 1 т

1 000

0–35

140

99

10

26,50

12

188

85

15

3

HXW-V 2 т

2 000

0–60

180

114

15

30,50

19

286

125

16

8

HXW-V 3 т

3 000

0–60

200

125

20

30,50

19

302

140

20

12,20

HXW-V 4 т

4 000

0–60

220

139

30

30,50

19

316

165

20

17

HXW-V 6 т

6 000

0–60

220

139

30

30,50

19

316

165

20

17

Грузоподъемные захваты pewag winner

35

Горизонтальные грузоподъемние захваты pewag winner

NMHW Горизонтальные грузоподъемные захваты pewag winner Грузоподъемный захват NMHW предназначен для поднимания и транспортирования плит и конструкций, например, из стали, алюминия или дерева, которые нужно транспортировать бережно . Колодки захвата имеют защитное покрытие из высококачественного, устойчивого к давлению пластика. Поставляются захваты с грузоподъемностью от 1 000 до 6 000 кг/пара.

Y

H T

max. max. макс. макс.

15° 15° 15° 15° 100%

0° 60° 90° 120°

100%

75% 50%

U

W S

X

V

36

Код

Грузоподъемность [кг/пара]

Зев R [мм]

V [мм]

S [мм]

W [мм]

T [мм]

H [мм]

U [мм]

X [мм]

Y [мм]

Масса [кг/шт.]

NMHW 1 т

1 000

0–25

140

94

15

20

10

155

65

15

2,40

NMHW 2 т

2 000

0–45

225

151

23

30,50

15

267

90

15

7,50

NMHW 3 т

3 000

0–45

225

151

20

30,50

15

271

90

15

8,30

NMHW 4 т

4 000

0–50

250

161

20

30,50

17,50

300

115

30

13

NMHW 6 т

6 000

0–50

250

161

25

30,50

17,50

306

130

30

18

Грузоподъемные захваты pewag winner

Горизонтальные грузоподъемние захваты pewag winner

Грузоподъемные захваты pewag - инновация, которая вдохновляет.

Грузоподъемные захваты pewag winner

37

Винтовые захваты pewag winner Обзор продукции Содержание SVW/SVSW/SVSUW Винтовые захваты pewag winner SCCW Винтовые захваты pewag winner BSW Винтовые захваты pewag winner для кораблестроения

38

40 41 42

39

Винтовые захваты pewag winner

SVW/SVSW/SVSUW Винтовые захваты pewag winner Предназначены для поднимания и транспортирования только стальных балок с фланцем. Зажимное усилие равномерно передается от винта на зажимные колодки. Сила удерживания обеспечивается винтом посредством соединения с геометрическим замыканием (зубчатое кольцо и зубчатый элемент отсутствуют).

X

V R

S H

U

max. 15° 15° макс.

T

SVSUW V

X

R S H

U

T

50% 90°

90° 50% 45°

100%

45°

50% 90°

90° 50% 45°

100%

0°

40

45°

0°

Код

Грузоподъемность [кг]

Зев R [мм]

S [мм]

T [мм]

V-макс. [мм]

U-макс. [мм]

H [мм]

X [мм]

Масса [кг/шт.]

SVW 1 т

1 000

75–190

30

73,50

357

345

113-192

120

5

SVW 2 т

2 000

75–190

30

73,50

357

345

113-192

120

5

SVW 3 т

3 000

75–190

30

73,50

357

345

113-192

120

5

SVW 4 т

4 000

150–300

40

80

450

422

185-240

180

15

SVW 5 т

5 000

150–300

40

80

450

422

185-240

180

15

SVW 10 т

10 000

350–450

95

88

695

653

400-447

200

50

SVSW 2 т

2 000

75–420

30

73,50

540

428

114-275

120

7

SVSW 3 т

3 000

75–420

30

73,50

540

428

114-275

120

7

SVSW 4 т

4 000

150–560

40

80

708

545

173-362

180

18

SVSW 5 т

5 000

150–560

40

80

708

545

173-362

180

19,50

SVSUW 3 т

3 000

75–420

30

73,50

540

486

114-275

120

8

SVSUW 4 т

4 000

150–560

40

80

708

613

173-362

180

21

SVSUW 5 т

5 000

150–560

40

80

708

622

173-362

180

22

Грузоподъемные захваты pewag winner

Винтовые захваты pewag winner

SCCW Винтовые захваты pewag winner Универсальный винтовой захват для вертикального и горизонтального транспортирования, а также для монтажа больших элементов стальных конструкций. Винтовой захват имеет вращающийся зубчатый элемент, расположенный на винте, и неподвижное зубчатое кольцо на корпусе захвата. Специальная конструкция захвата с большим усилием зажима гарантирует безопасное транспортирование элементов конструкции. Подъемная скоба позволяет безопасно закреплять захват. Можно использовать в перевернутом положении в качестве временной такелажной точки. макс. макс. max. max.

30° 30° 30° 0° 30°

0° 100%

45° 90° 50%

Зажимная головка Винт

Изделие Зубчатое кольцо

100%

45° 50%

90°

T

U

Центрирующее кольцо

Предварительная затяжка

S

H

I

W

(затянутый винт)

R Z

X

V

Под нагрузкой

Код

Грузоподъемность [кг]

Зев R [мм]

S [мм]

I [мм]

W [мм]

V [мм]

Z [мм]

U [мм]

H [мм]

T [мм]

X [мм]

Масса [кг/шт.]

SCCW 0,5 т

500

0–35

18

27,50

26

108

158

211

82

25

27

1

SCCW 1 т

1 000

0–30

44

42

46

210

175

204

128

38

46

3,20

SCCW 1,5 т

1 500

0–40

29

42

40

150

220

232

140

46

46

3,50

SCCW 3 т

3 000

0–60

38

50

46

190

280

278

184

50

60

7,80

SCCW 6 т

6 000

0–75

76

63

76

255

291

365

214

80

69

18

SCCW-W 1 т

1 000

50–100

88

42

54

225

258

273

190

45

46

6

SCCW-W 3 т

3 000

25–75

76

49

60

215

250

291

191

50

54

7,80

Грузоподъемные захваты pewag winner

41

Винтовые захваты pewag winner

BSW Винтовые захваты pewag winner для кораблестроения Для использования в качестве (временной) точки подъема в помещениях, которые усилены профилями HP, напр., в сегментах корабля или в машинных отделениях корабля. Захват BSW оснащен винтом для фиксации. Рабочий диапазон захвата BSW составляет от HP-100 до HP-240 (НР = голландский профиль).

V X

S

H U

T Y 45°

100%

макс. макс.

15° 100% 15°

45°

Код

42

Грузоподъемность [кг]

Зев R [мм]

max.

15°

max.

15°

0°

V [мм]

S [мм]

T [мм]

U [мм]

H [мм]

X [мм]

Y [мм]

Масса [кг/шт.]

BSW 1,5 т

1 500

HP 100–240

150

74

45

180

75

40

16

2,90

BSW 3 т

3 000

HP 100–240

150

75

65

205

75

80

16

6

Грузоподъемные захваты pewag winner

Винтовые захваты pewag winner

Мы постоянно совершенствуем наши продукты и ищем новые решения.

Грузоподъемные захваты pewag winner

43

Захваты для бочек pewag winner Обзор продукции Содержание VKFW Захваты для бочек pewag winner VKHW Захваты для бочек pewag winner VSHW Захваты для бочек pewag winner

44

46 46 47

45

Захваты для бочек pewag winner

VKFW Захваты для бочек pewag winner Специальный захват, который используется для поднимания и транспортирования металлических бочек. Можно использовать по одному или в парах. Захват оснащен предохранительным механизмом, который обеспечивает безопасное транспортирование бочек.

T U

V

Y X

Код

Грузоподъемность [кг]

Зев R [мм]

U [мм]

V [мм]

T [мм]

X [мм]

Y [мм]

Масса [кг/шт.]

VKFW 0,5 т

500

0–17

121

96

12

28

15

1,30

VKHW Захваты для бочек pewag winner Данный захват предназначен для транспортирования, поднимания и опускания вертикально стоячих бочек. Захват следует использовать для транспортирования преимущественно закрытых бочек.

T

Y макс.

15°

U S

V

46

X

Код

Грузоподъемность [кг]

VKHW 0,6 т

600

Зев R [мм]

Грузоподъемные захваты pewag winner

U [мм]

S [мм]

V [мм]

T [мм]

X [мм]

Y [мм]

Масса [кг/шт.]

765

434

305

50

100

10

7

Захваты для бочек pewag winner

VSHW Захваты для бочек pewag winner

R

V

T

S

X

Y

MAX. 15˚

Данный захват предназначен для транспортирования, поднимания и опускания лежачих бочек (транспортирование в горизонтальном положении). Захват следует использовать для транспортирования только закрытых бочек.

Код

Грузоподъемность [кг]

Зев R [мм]

U [мм]

S [мм]

V [мм]

T [мм]

X [мм]

Y [мм]

Масса [кг/шт.]

VSHW 0,6 т

600

500–900

475

230

1080

50

82

10

7

Грузоподъемные захваты pewag winner

47

Специальные захваты pewag winner Обзор продукции Содержание PHW/PHW-HD Крюки для труб pewag winner BCW/BCW-A Захваты pewag winner для бетонных колец TLW Специальные захваты pewag winner BLCW Специальные захваты pewag winner

48

50 51 52 53

49

Специальные захваты pewag winner

PHW/PHW-HD Крюки для труб pewag winner Крюки для труб используются в парах для транспортирования стальных и бетонных труб. Компактная конструкция, малый вес и большая грузоподъемность. Для защиты транспортируемого груза на рабочих поверхностях крюков для труб предусмотрено специальное защитное покрытие из пластика. Защитное покрытие из пластика быстро и легко меняется. α

T Y

PHW PHW U

R α << Max макс. 10 - 60° == Max макс. 10 - 90°

R W S

X

V

PHW-HD T

PHW-HD

Y

PHW-HD

R α < Max 10 - 90° < макс. = макс.

Max 10 - 120°

=

U

R

W S

V

50

X

Код

Грузоподъемность [кг/пара]

Зев R [мм]

V [мм]

S [мм]

W [мм]

U [мм]

T [мм]

X [мм]

Y [мм]

Масса [кг/шт.]

PHW 1,5 т

1 500

40

120

70

50

185

16

41

25

2

PHW 3 т

3 000

40

120

70

50

185

16

41

25

2

PHW 4 т

4 000

50

140

70

58

204

26

41

25

3

PHW 6 т

6 000

50

140

70

58

204

26

41

25

3

PHW 8 т

8 000

70

140

70

58

224

26

45

25

3,40

PHW 10 т

10 000

70

140

70

58

224

26

85

45

7

PHW 12 т

12 000

70

140

70

58

224

26

85

45

7

PHW 15 т

15 000

70

155

70

76

250

26

100

60

9

PHW 20 т

20 000

70

155

70

76

250

26

100

60

9

PHW-HD 5 Т

5 000

60

271

100

85

230

26

80

20

6,70

PHW-HD 10 Т

10 000

60

271

100

85

230

26

80

30

9,70

PHW-HD 20 Т

20 000

60

291

100

105

269

36

80

35

14

PHW-HD 30 Т

30 000

60

309

100

115

293

43

80

40

19

PHW-HD 60 Т

60 000

60

309

100

115

313

62

80

60

28,50

Грузоподъемные захваты pewag winner

Специальные захваты pewag winner

BCW/BCW-A Захваты для бетонных колец pewag winner Эти специальные захваты предназначены преимущественно для вертикального транспортирования бетонных колец или колец для колодца. Для поднимания используется два или три захвата в сочетании с цепными стропами. Для защиты транспортируемого груза подвижная зажимная лапа захвата оснащена защитным пластиком. Двух- или трехветвевые стропы (включая цепные стропы) мы можем поставить по запросу.

BCW-A: R мин. 50 мм/макс. 220 мм, регулируется с шагом по 25 мм. Для соединения цепи и рычага можно использовать накладное кольцо KRW 7 pewag winner

BCW-A

100%

Y

max. макс.

30° 30°

U S

T

Z R

W

X

Код

Грузоподъемность [кг]

Зев R [мм]

U [мм]

S [мм]

W [мм]

T [мм]

X [мм]

Z [мм]

Y [мм]

Масса [кг/шт.]

BCW 1 т

1 000

60–120

326

169

97

12

60

40

12

10

BCW-A 1 т

1 000

50–220

459

262

106

12

60

40

12

15

Грузоподъемные захваты pewag winner

51

Специальные захваты pewag winner

TLW Специальные захваты pewag winner Для вертикального поднимания труб и массивного круглого материала. max. макс.

max. макс.

max. макс.

max. макс.

10° 0° 60° 10° 60°

60° 0° 60° 60° 60°

100%

100% T

U

R

V

52

X

Код

Грузоподъемность [кг]

Зев R [мм]

V мин.–макс. [мм]

U мин.–макс. [мм]

T [мм]

X [мм]

Y [мм]

Масса [кг/шт.]

TLW 0,5 т

500

48,3–114,3

146–207

300–400

45

47

15

4,50

TLW 1 т

1 000

114,3–219,1

110–170

430–615

45

47

15

9

TLW 2 т

2 000

219,1–368

490–610

670–955

64

56

16

31

TLW 3 т

3 000

368–508

590–710

875–1165

64

56

16

39

Грузоподъемные захваты pewag winner

Специальные захваты pewag winner

BLCW Специальные захваты pewag winner Захват BLCW с параллельно расположенными подвижными зажимными колодками используется для бережного поднимания и транспортирования штучных грузов, таких как сталь, древесина, пластик, изделия из бетона или мрамор. В открытом состоянии захват фиксируется предохранительным рычагом, который в случае использования, то есть перед подниманием транспортируемого груза, необходимо разблокировать. При опускании груза происходит обратное фиксирование открытого захвата, что обеспечивает простоту в обслуживании. Для бережного транспортирования грузов зажимные колодки захвата BLCW обеспечены специальными защитными пластинами из пластика. max. макс.

10° 10°

T

max. макс.

max. макс.

0° 10° 10°

10° 10°

100%

макс.max.

0° 10° 10°

100%

Y

U

S R

X

V

Код

Грузоподъемность [кг]

Зев R [мм]

V мин.–макс. [мм]

U мин.–макс. [мм]

S [мм]

T [мм]

X [мм]

Y [мм]

Масса [кг/шт.]

BLCW 0,5 т

500

30–110

270–325

305–460

95

45

80 (*70)

15

7

BLCW 1 т

1 000

100–230

425–530

380–655

120

45

80 (*70)

15

12,30

BLCW 2 т

2 000

220–360

580–675

410–735

140

45

80 (*70)

15

18

BLCW 3 т

3 000

350–500

725–835

530–900

178

64

100 (*90)

16

33

Грузоподъемные захваты pewag winner

53

Запасные части для захватов pewag winner Обзор продукции Содержание

54

Запасные детали pewag winner – запасные детали

56-57

Безопасная эксплуатация

58-59

55

Запасные детали для захватов pewag winner

Компоненты pewag winner – запасные детали Все запасные детали поставляются по отдельности или в составе ремонтных наборов. Мы рекомендуем не рисковать и немедленно заменять поврежденные детали. При заказе запасных деталей следует всегда указывать тип, грузоподъемность, ширину зева и серийный номер!

A Зубчатый сегмент B Предохранительный рычаг C Предохранительная пружина D Палец зубчатого элемента E Зубчатое кольцо, в сборе F Палец подвесного кольца G Подвесное кольцо (VCW, SVCW, VMPW, SVMPW) H Универсальное подвесное кольцо (VUW, SVUW) I Подвесной шарнир (VMPW, SVMPW) J Палец подвесного шарнира L Сегмент (HXW) M Штифт (HXW) N Сегмент (HSXW) O Штифт (HSXW) Для всех вертикальных грузовых захватов поставляются наборы для планового ремонта и ремонтные наборы. Ремонтный набор содержит: A Зубчатый сегмент C Предохранительная пружина D Палец зубчатого элемента E Зубчатое кольцо Набор для планового ремонта содержит: A Зубчатый сегмент B Предохранительный рычаг C Предохранительная пружина D Палец зубчатого элемента E Зубчатое кольцо

56

Грузоподъемные захваты pewag winner

Ремонтный набор

Запасные детали для захватов pewag winner

A

B

C

D

E

F

G

H

I

J

M (O)

L (N)

Грузоподъемные захваты pewag winner

57

Запасные детали для захватов pewag winner

Безопасная эксплуатация

макс.

60°

макс.

60°

макс.

30°

58

Грузоподъемные захваты pewag winner

Запасные детали для захватов pewag winner

Грузоподъемные захваты pewag winner

59
