portfolio
wybrane prace / 20192023
Paulina Cieśla
paulina.ciesla@gmail.com +48 787 604 360 ul. Listopadowa 3, Warszawa portfolio Paulina Cieśla CV
UMIEJĘTNOŚCI KOMPUTEROWE
Autodesk AutoCAD
Autodesk Revit
Adobe Photoshop
Adobe Illustrator
Autodesk 3ds Max
Rhinoceros Rhino (+Grasshopper)
Autodesk Robot
UMIEJĘTNOŚCI ANALOGOWE
Modelowanie
Szkicowanie
Akwarela
Linoryt
Fotogra a JĘZYKI
Polski język ojczysty
Angielski C2
Niemiecki C1
Hiszpański B1
Chiński A2
WYKSZTAŁCENIE
październik 2019 - lipiec 2023 inż. arch.
Politechnika Warszawska, Wydział Architektury
Kierunek Architektura
Wynik studiów: celujący z wyróżnieniem
Praca dyplomowa „Warsztat stolarski w Ursusie”
wrzesień 2016 - czerwiec 2019
XIV Liceum Ogółnokształcące im. Stanisława Staszica w Warszawie
Profil matematyczno-fizyczny
DOŚWIADCZENIE ZAWODOWE
czerwiec 2022 - październik 2022
ARCHIGRAF Michał Brutkowski, Warszawa
MŁODSZY ARCHITEKT
Zakres obowiązków: •projektowanie w programie AutoCAD, •tworzenie wizualizacji w programie 3ds Max, •opracowywanie dokumentacji projektu budowlanego, •projekty rozbiórek, •inwentaryzacje, •komunikacja z inwestorami.
Wybrane projekty:
•renowacja dworku z początku XIX w. w Łęgonicach k. Nowego Miasta inwentaryzacja, projektowanie CAD, opracowanie dokumentacji do złożenia projektu budowlanego, współpraca z konserwatorem zabytków, kluczowa rola w komunikacji z inwestorami, •targowisko w Konstancinie-Jeziornie projekt rozbiórki obecnej zabudowy, praca nad koncepcją, tworzenie dokumentacji pod projekt budowlany, •dom jednorodzinny w Warszawie inwentaryzacja, projekt rozbiórki istniejącej zabudowy, praca nad koncepcją, komunikacja z inwestorami, •centrum handlowe w Bydgoszczy tworzenie wizualizacji wnętrz, projektowanie CAD.
lipiec 2021 - sierpień 2021
Politechnika Warszawska, Wydział Architektury
Praktyka inwentaryzacyjna
Inwentaryzacja budynku Wydziału Architektury i przygotowanie rzutów, przekrojów i elewacji budynku w AutoCAD.
CERTYFIKATY
Język angielski: Certyfikat C2
Cambridge Certificate of Proficiency in English, ocena: A
Język niemiecki: Certyfikat C1
ÖSD Zertifikat C1, ocena: gut bestanden
CV
spis treści
Dom Zakamarkowy str. 16 str. 28
Warsztat stolarski w Ursusie str. 6
Liceum Muzyczne Liceum
spis treści
str. 34
Kampus Łukasiewicza: Kampus Odskocznia
Kampus Łukasiewicza: koncepja urbainstyczna str. 44
MuzyczneWarszawie w Warszawie

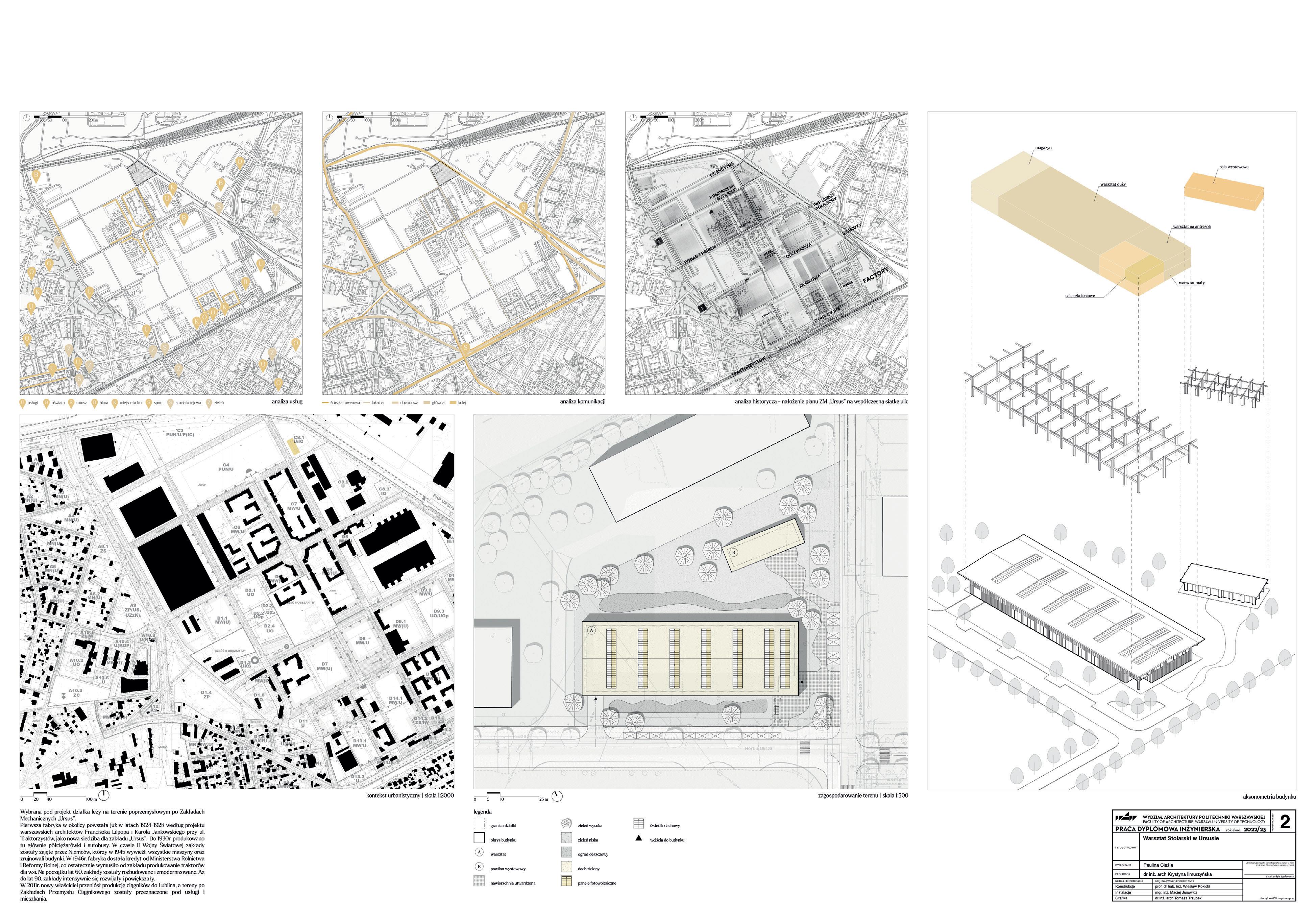

Warsztat stolarski w Ursusie
Dyplom Inżynierski semester: 8 semestr r.a. 2022/2023
adres: ul. Herbu Oksza, Warszawa, Polska
powierzchnia budynku: 1991,67 m2
powierzchnia działki: 7742,72 m2
Głównym założeniem jest stworzenie zakładu stolarskiego dla użytkowników o różnym pro lu. Stolarnia składać będzie się z warsztatu właściwego, gdzie będą pracować osoby profesjonalnie związane z tematem, oraz otwartej pracowni dla osób chcących skorzystać z maszyn specjalistycznych lub potrzebujących miejsca na swój projekt. Dodatkowo zaprojektowana zostaje przestrzeń na szkolenia i kursy dla osób początkujących (np. nauka obsługi maszyn, podstaw obróbki drewna czy konserwacji i renowacji mebli). Projektowany warsztat jest przeznaczony szczególnie dla osób młodych, wśród których wyraźny jest trend upcyclingu mebli oraz ich renowacji.
sem. 8 | warsztat stolarski 6

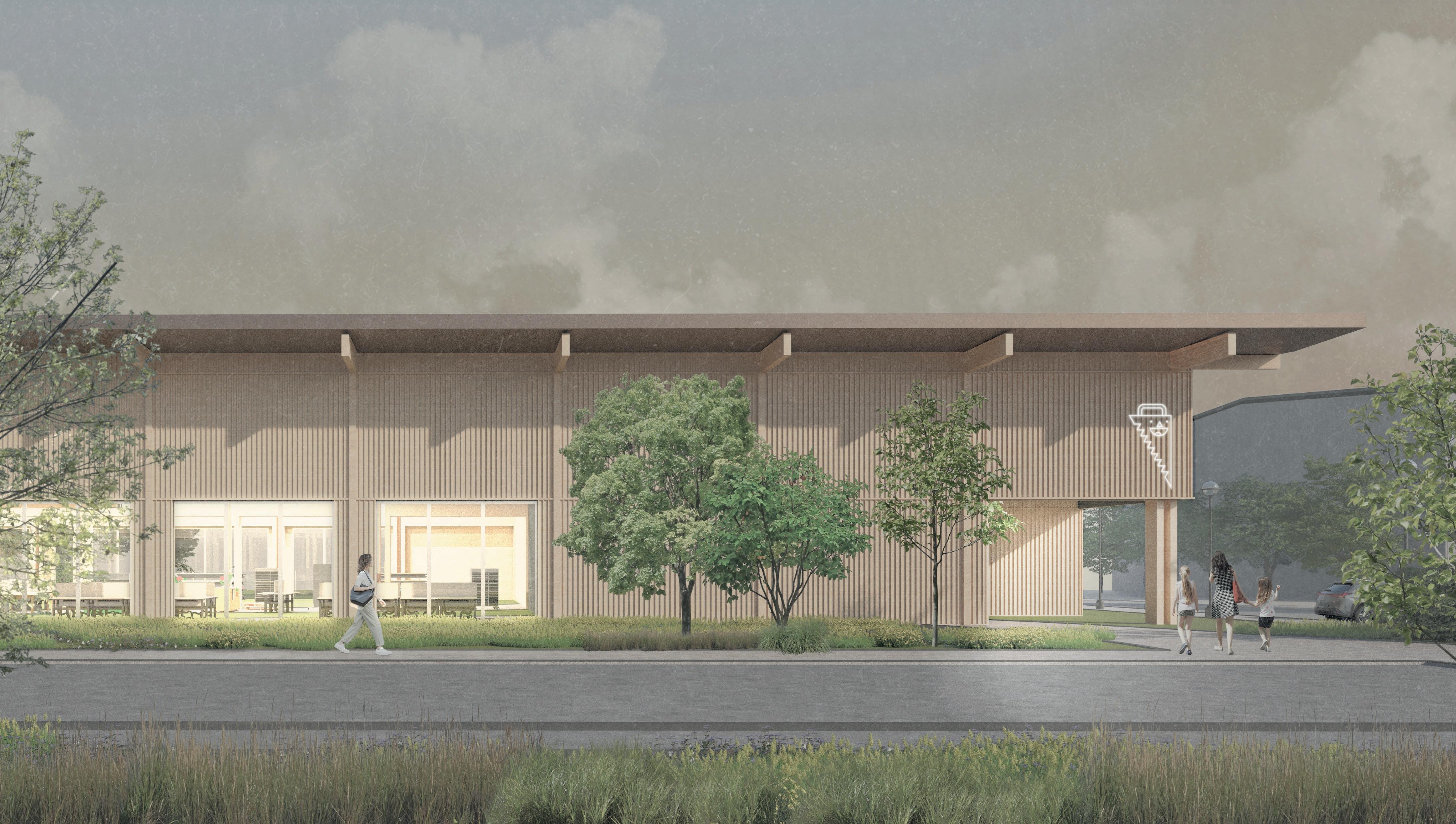

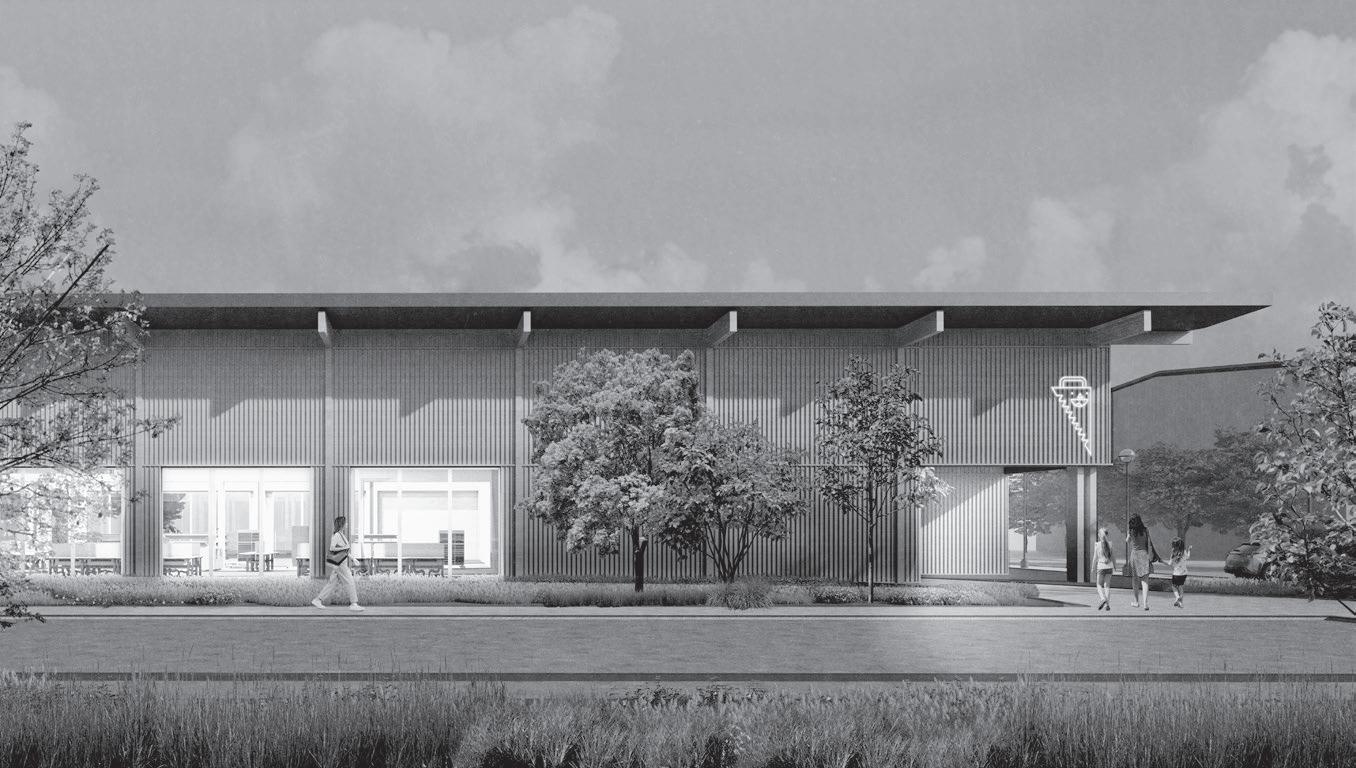

widok od ulicy Herbu Oksza sem. 8 | warsztat stolarski 7
analiza komunikacji
Wybrana pod projekt działka leży na terenie poprzemysłowym po Zakładach Mechanicznych „Ursus”.
Pierwsza fabryka w okolicy powstała już w latach 1924-1928 według projektu warszawskich architektów Franciszka Lilpopa i Karola Jankowskiego przy ul. Traktorzystów, jako nowa siedziba dla zakładu „Ursus”. Do 1930r. produkowano tu głównie półciężarówki i autobusy. W czasie II Wojny Światowej zakłady zostały zajęte przez Niemców, którzy w 1945 wywieźli wszystkie maszyny oraz zrujnowali budynki. W 1946r. fabryka dostała kredyt od Ministerstwa Rolnictwa i Reformy Rolnej, co ostatecznie wymusiło od zakładu produkowanie traktorów dla wsi. Na początku lat 60. zakłady zostały rozbudowane i zmodernizowane. Aż do lat 90. zakłady intensywnie się rozwijały i powiększały.
analiza usług
sem. 8 | warsztat stolarski 8
analiza historyczna - nałożenie planu ZM „Ursus” na okolicę
granica działki
obrys budynku
warsztat
pawilon wystawowy
nawierzchnia utwardzona
zieleń wysoka
zieleń niska
ogród deszczowy
dach zielony
panele fotowoltaiczne

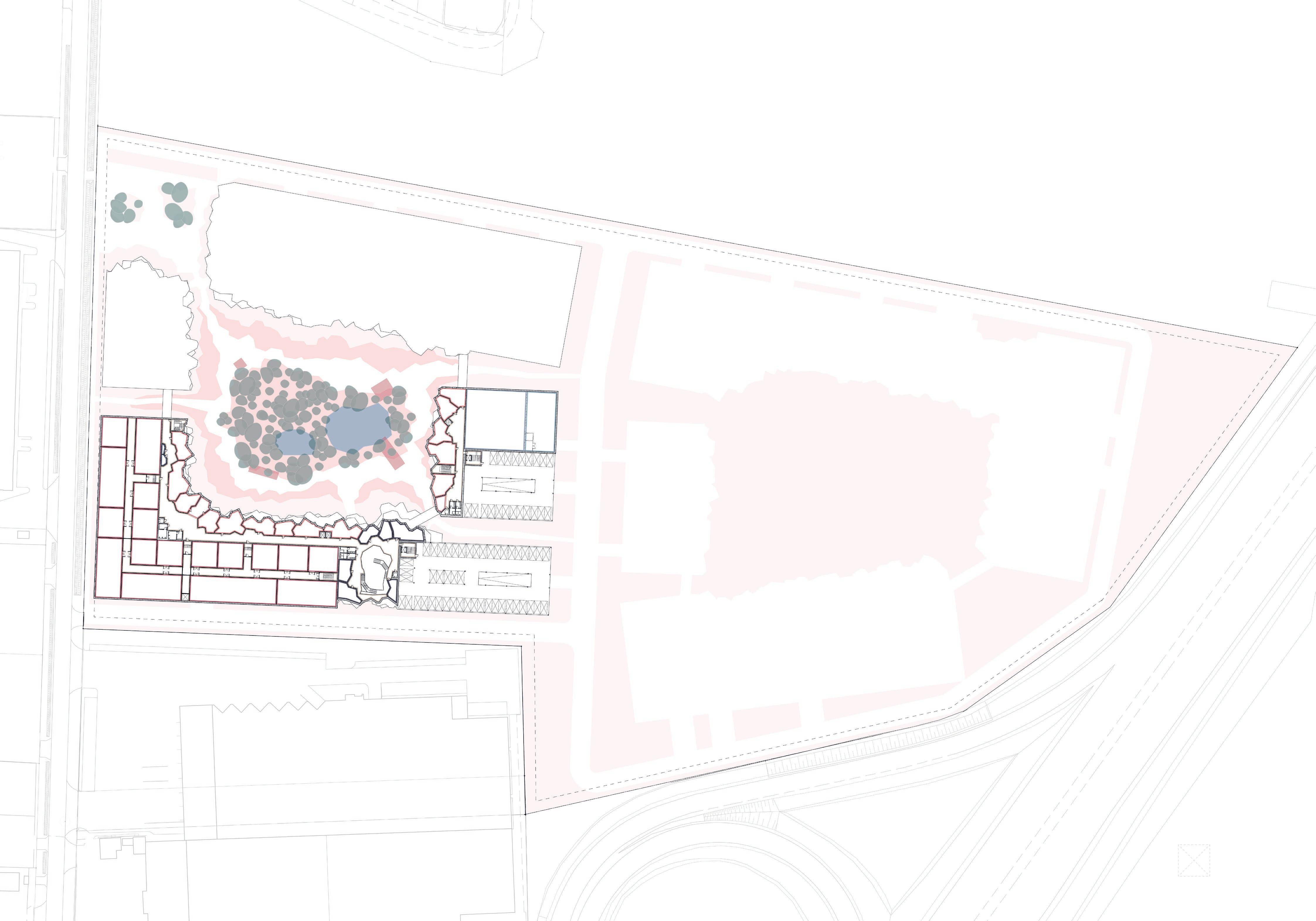

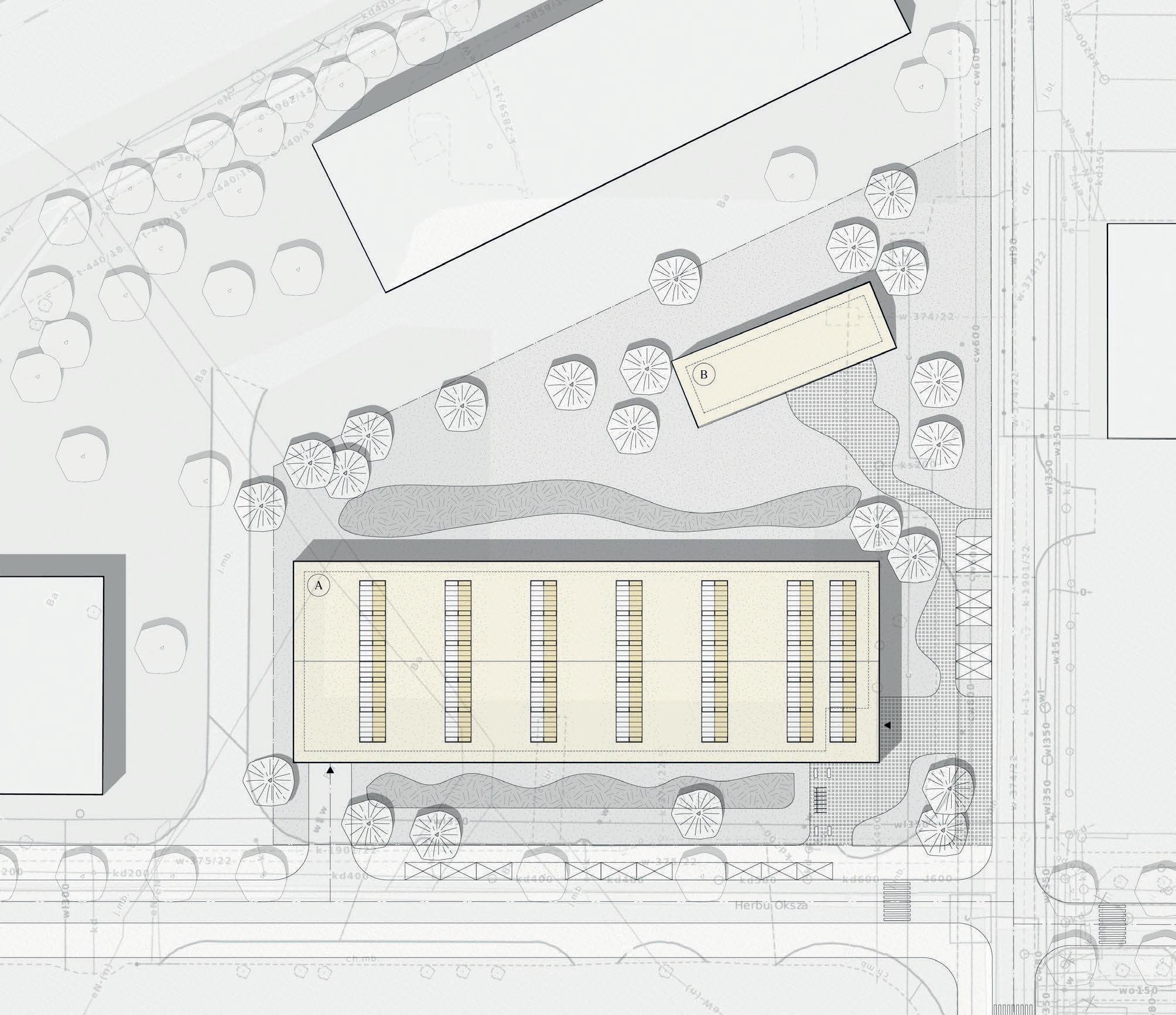

schwarzplan zagospodarowanie terenu
świetlik dachowy
wejścia do budynku
A B sem. 8 | warsztat stolarski 9
01 2 5m 01 2 5m sem. 8 | warsztat stolarski 10

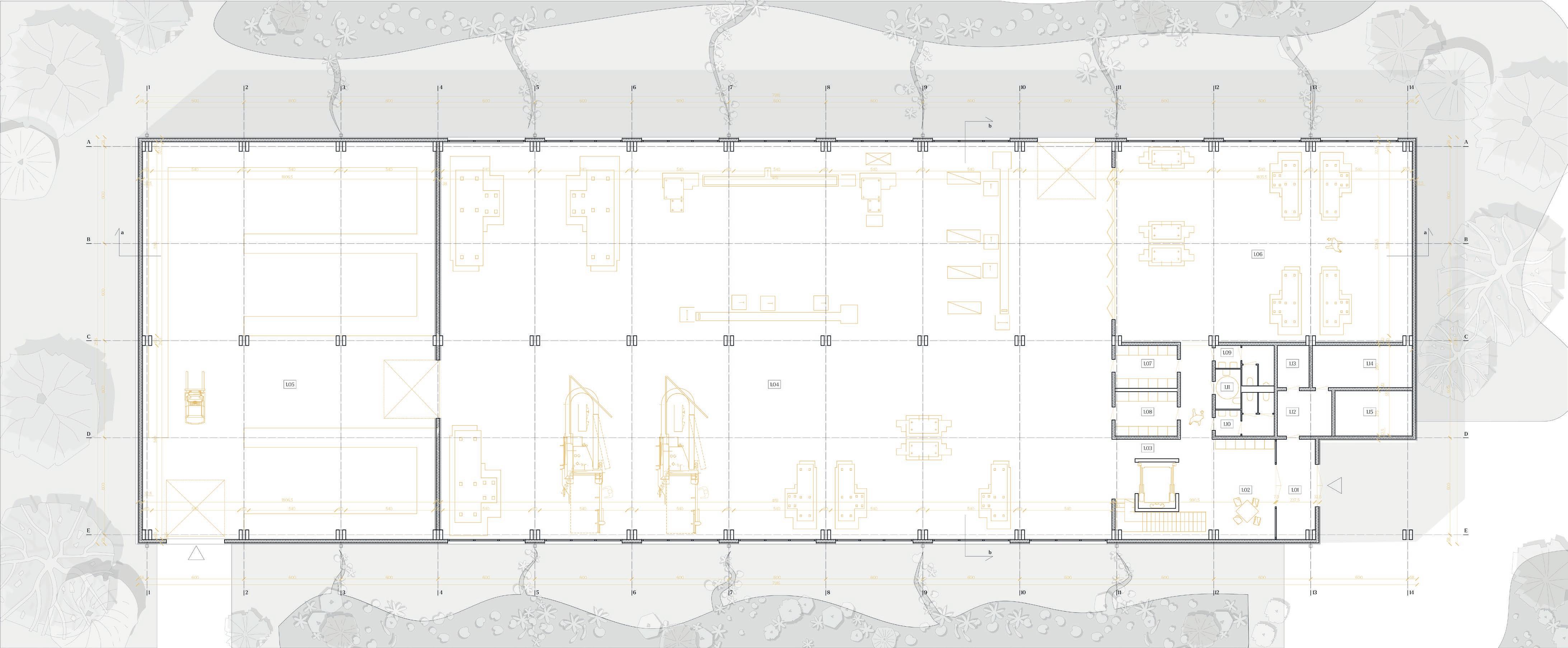

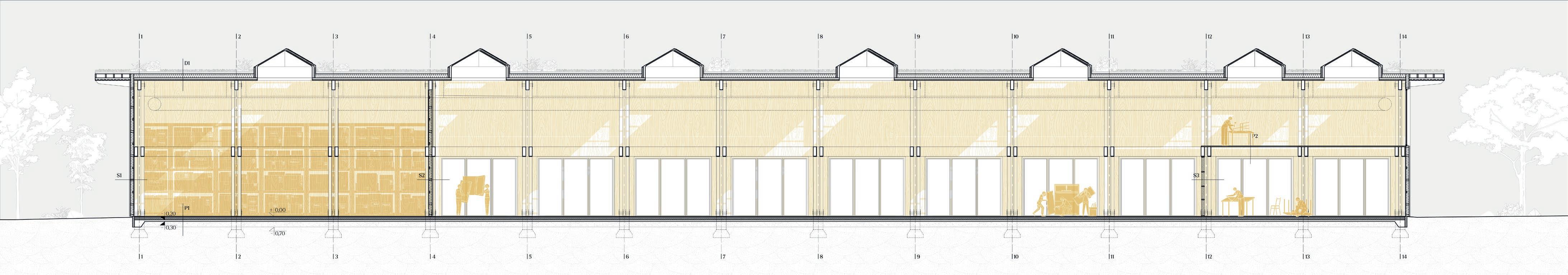

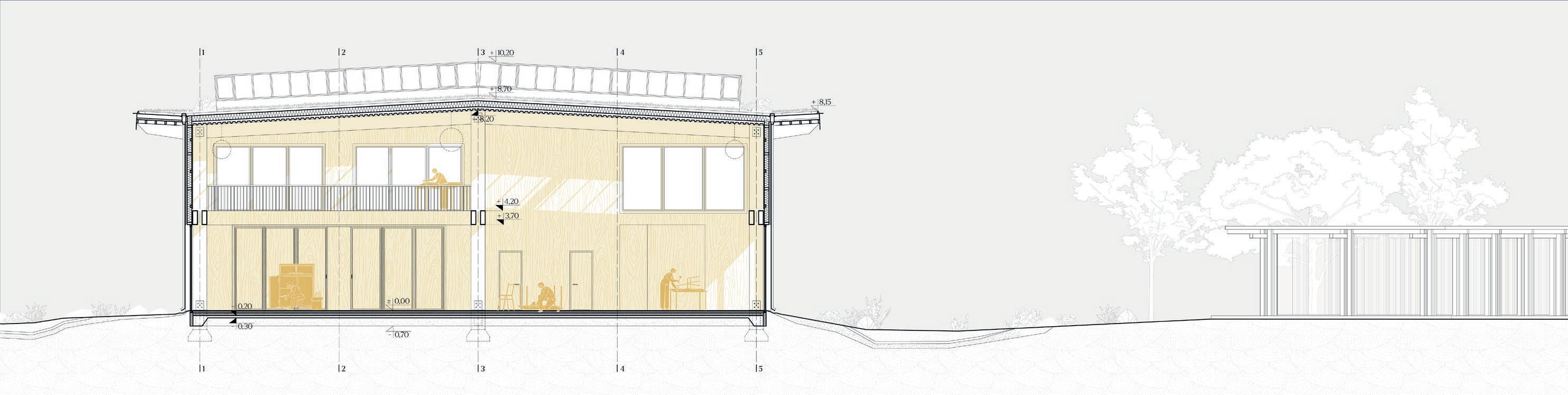

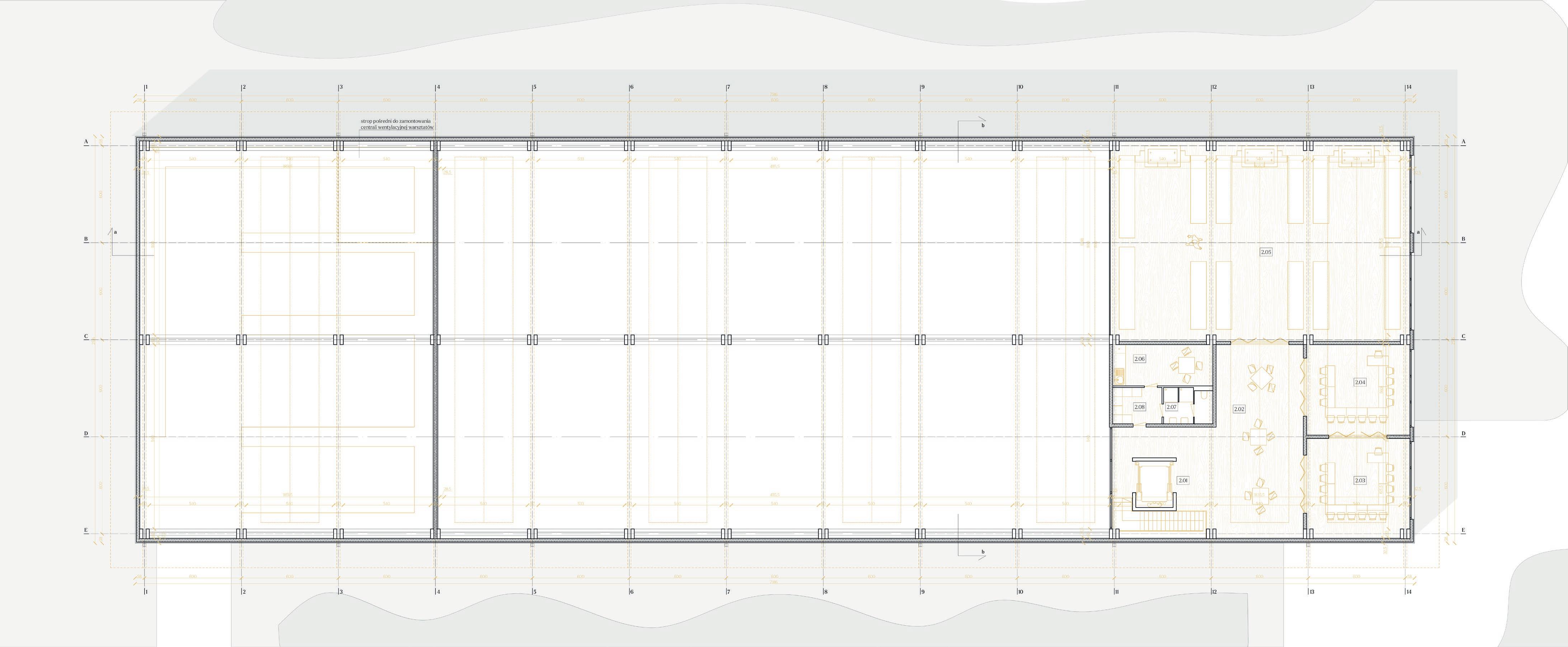

rzut parteru przekrój a-a sem. 8 | warsztat stolarski 11
01 2 5m 01 2 5m przekrój b-b sem. 8 | warsztat stolarski 12
zestawienie
rzut piętra zestawienie powierzchni parteru nr. pom. nazwa pow.
powierzchni parteru nr. pom. nazwa pow. 1.01 wiatrołap 13,9 m2 1.02 hol wejściowy 23,5 m2 1.03 komunikacja 46,1 m2 1.04 warsztat duży 946,3 m2 1.05 magazyn 413,8 m2 1.06 warsztat mały 220,8 m2 1.07 szatnia damska 10,1 m2 1.08 szatnia męska 10,1 m2 1.09 toaleta damska 8,1 m2 1.10 toaleta męska 8,1 m2 1.11 toaleta dla osób niepełnosprawnych3,9 m2 1.12 przedsionek 9,1 m2 1.13 pom. techniczne 6,3 m2 1.14 kotłownia 18,1 m2 1.15 pom. techniczne 12,8 m2 razem 1751 m2 zestawienie powierzchni piętra nr. pom. nazwa pow. 2.01 komunikacja 19,5 m2 2.02 rekreacja 70,2 m2 2.03 sala zajęciowa 38,8 m2 2.04 sala zajęciowa 2.05 antresola - warsztat 220,8 m2 2.06 pom. socjalne 15,8 m2 2.07 toaleta dla pracowników 6,6 m2 2.08 szatnia dla pracowników 6,8 m2 razem 415 m2 36,5 m2 sem. 8 | warsztat stolarski 13
D1dach ocieplony
-rośliny 10 cmsubstrat
-geowłóknia filtracyjna
-mata drenażowa
-2x papa termozgrzewalna
25 cmstyropian XPS
-membrana paroizolacyjna
16 cm strop zespolony: płyta żelbetowa
60 cm konstrukcja: belka z drewna klejonego
D2dach nieocieplony
-rośliny
10 cmsubstrat
-geowłóknia filtracyjna
-mata drenażowa
-2x papa termozgrzewalna
-membrana paroizolacyjna
16 cmpodkonstrukcja drewniana
16 cm strop zespolony: płyta żelbetowa
60 cm konstrukcja: belka z drewna klejonego
P1podłoga na gruncie
-farba epoksydowa
2 cmposadzka betonowa -folia PE
10 cm
wylewka betonowa z ogrzewaniem podłogowym
-płyta izolacyjna z folią
10 cmstyropian EPS
-2x papa termozgrzewalna
10 cmchudy beton
40 cm podsypka piaskowa
grunt rodzimy -
S1ściana zewnętrzna
2 cmlistwy drewniane
2 cmsklejka
4 cm
20 cm -
podkonstrukcja drewniana/ szczelina izolacyjna
-membrana wiatroizolacyjna
wełna mineralna na ruszcie drewnianym
membrana paroizolacyjna
6 cm sklejka na podkonstrukcji drewnianej
60 cm konstrukcja: słup z drewna klejonego
Elewacje wykonano z modrzewia syberyjskiego, który bardzo charakterystycznie się starzeje.
Ma pokazać to ważny aspekt projektowania z drewna, jakim jest niszczenie i zmienianie się materiału pod wpływem czasu czy pogody.
wpust

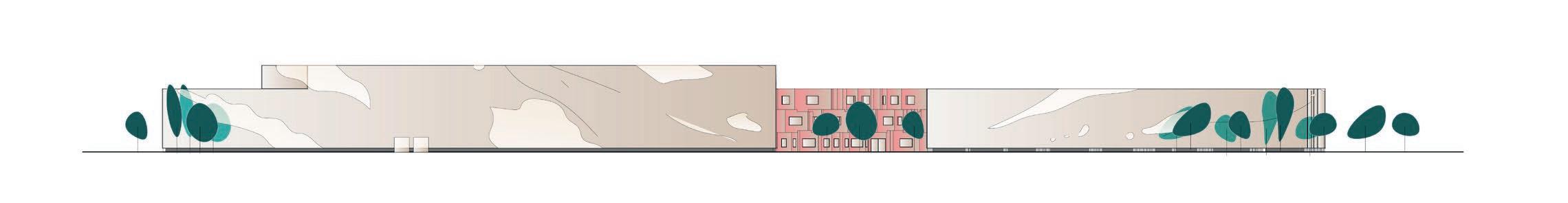

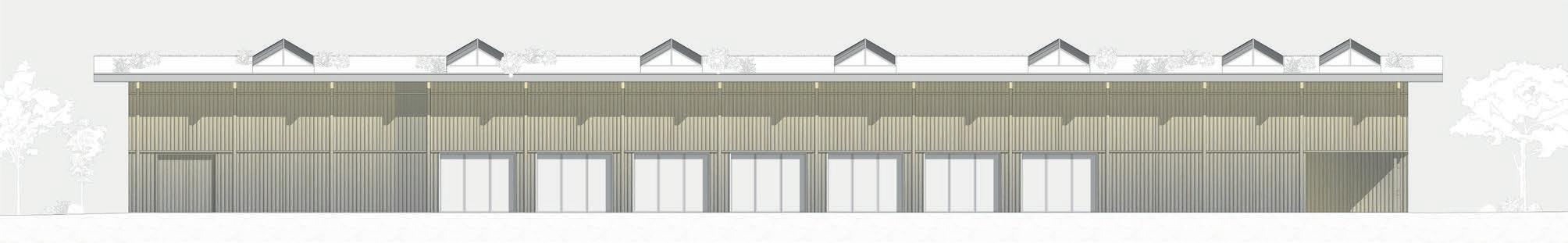

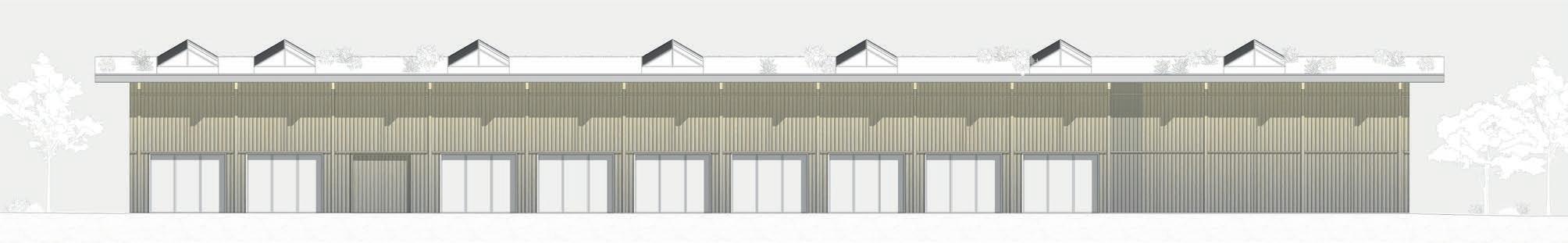

elewacja południowa detal elewacji
01 5 10m
-
-
-
± 0,00
0,20
0,70
0,30 geowłóknina filtracyjna stalowa konsola do montażu okna
stalowa podstawa słupa
rynna stalowa otwarta rura ogrzewania podłogowego spinka mocująca rurę
+ 4,20 + 3,70 maskujący kątownik aluminiowy podbitka drewniana
wieszak wzb do belek drewnianych stężenia drewniane
maskujący kątownik aluminiowy
3% 3% rynna stalowa otwarta
dachowy do dachów zielonych
3%

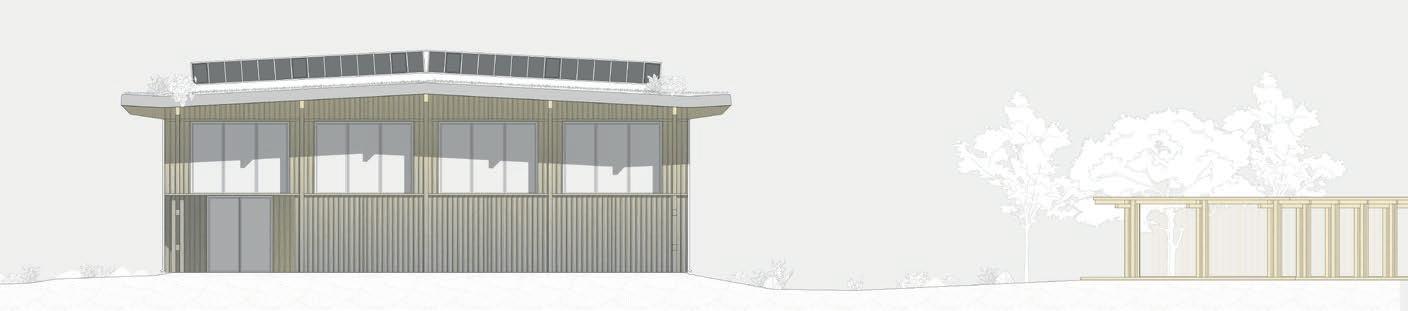

elewacja
północna
D1 P1 S1 D2
sem. 8 | warsztat stolarski 14
elewacja zachodnia
elewacja wschodnia

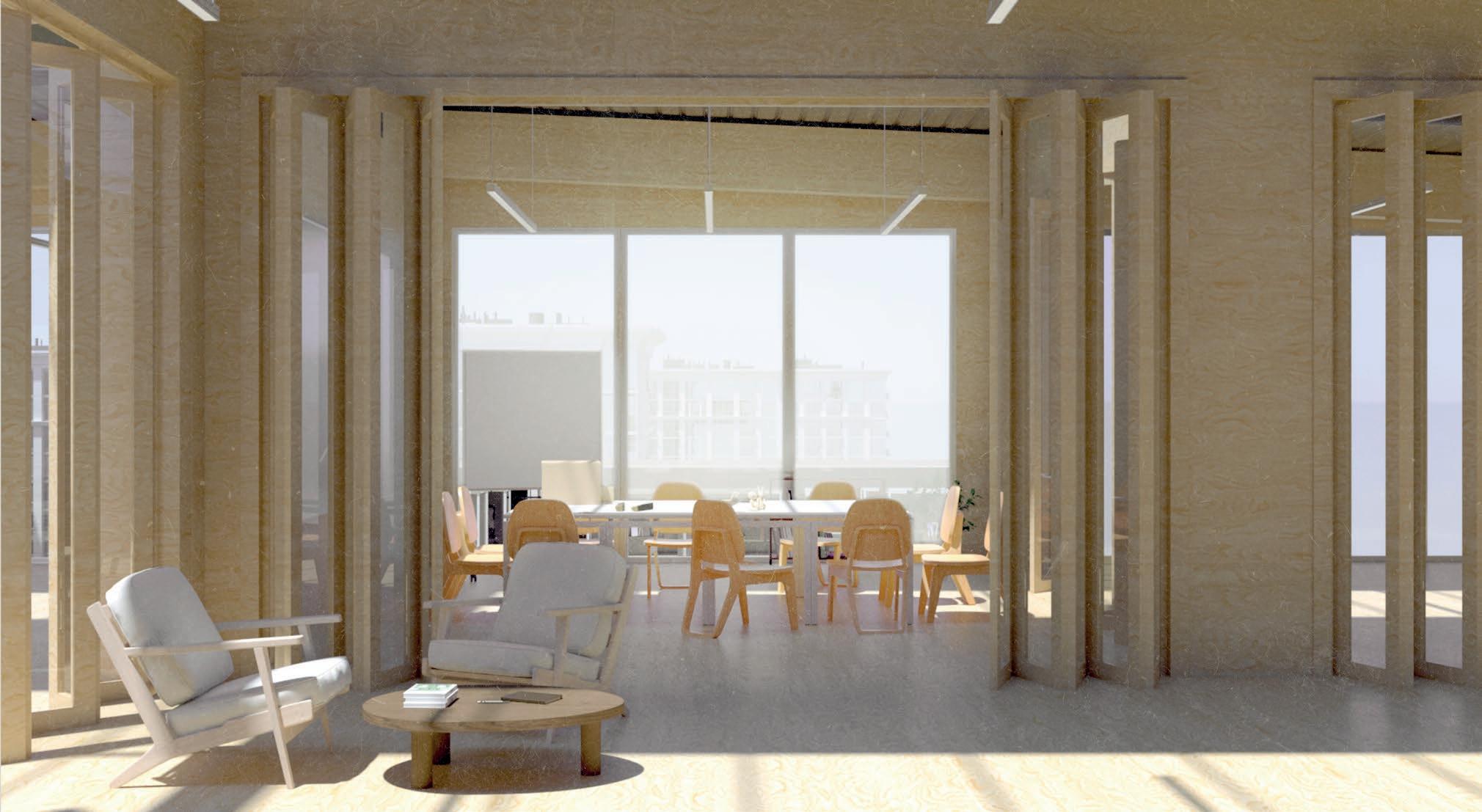

widok sali szkoleniowej

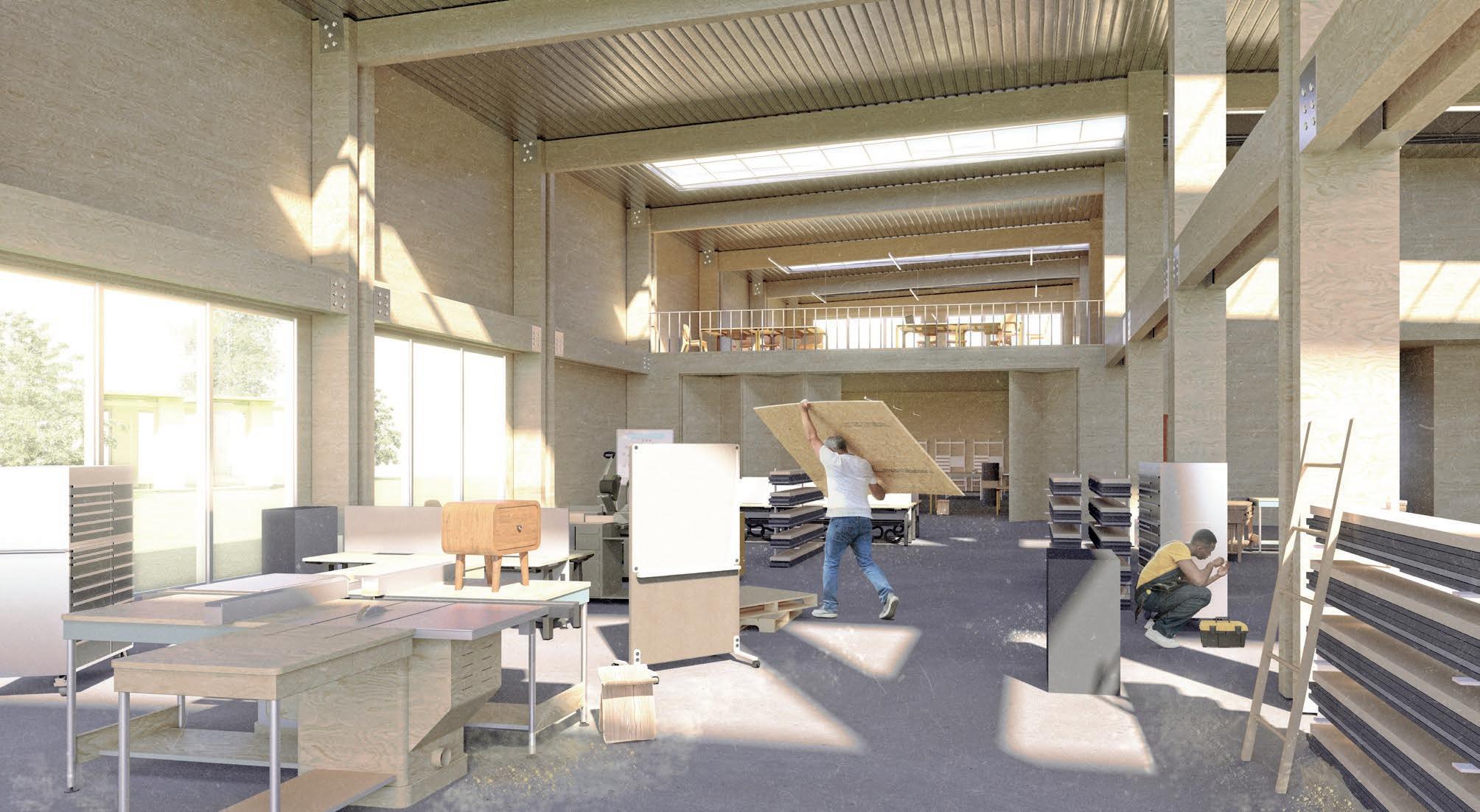

widok dużego warsztatu
Największy z warsztatów wyposażony jest w duże, profesjonalne maszyny niezbędne do pracy z większymi kawałkami drewna oraz do jego wstępnej obróbki, jak piły taśmowe, frezarki, grubościówki i wyrzynarki. W sąsiadującym mniejszym warsztacie znajdują się maszyny mniejsze, ręczne i narzędzia elektryczne typu szli erki, wkrętarki czy strugarki, służące do montażu oraz bardziej precyzyjnych i wykończeniowych robót. Ostatnia przestrzeń do pracy znajduje się na antresoli i skupia się bardziej na projektowym aspekcie pracy – znajdują się tam stoły kreślarskie oraz pojedyncze mniejsze narzędzia.
Na pierwszym piętrze znajdują się również dwie sale szkoleniowe, gdzie przedstawiana będzie część teoretyczna zajęć oraz prowadzone będą egzaminy na pozwolenie do użytkowania maszyn.
sem. 8 | warsztat stolarski 15
widok od ogrodu

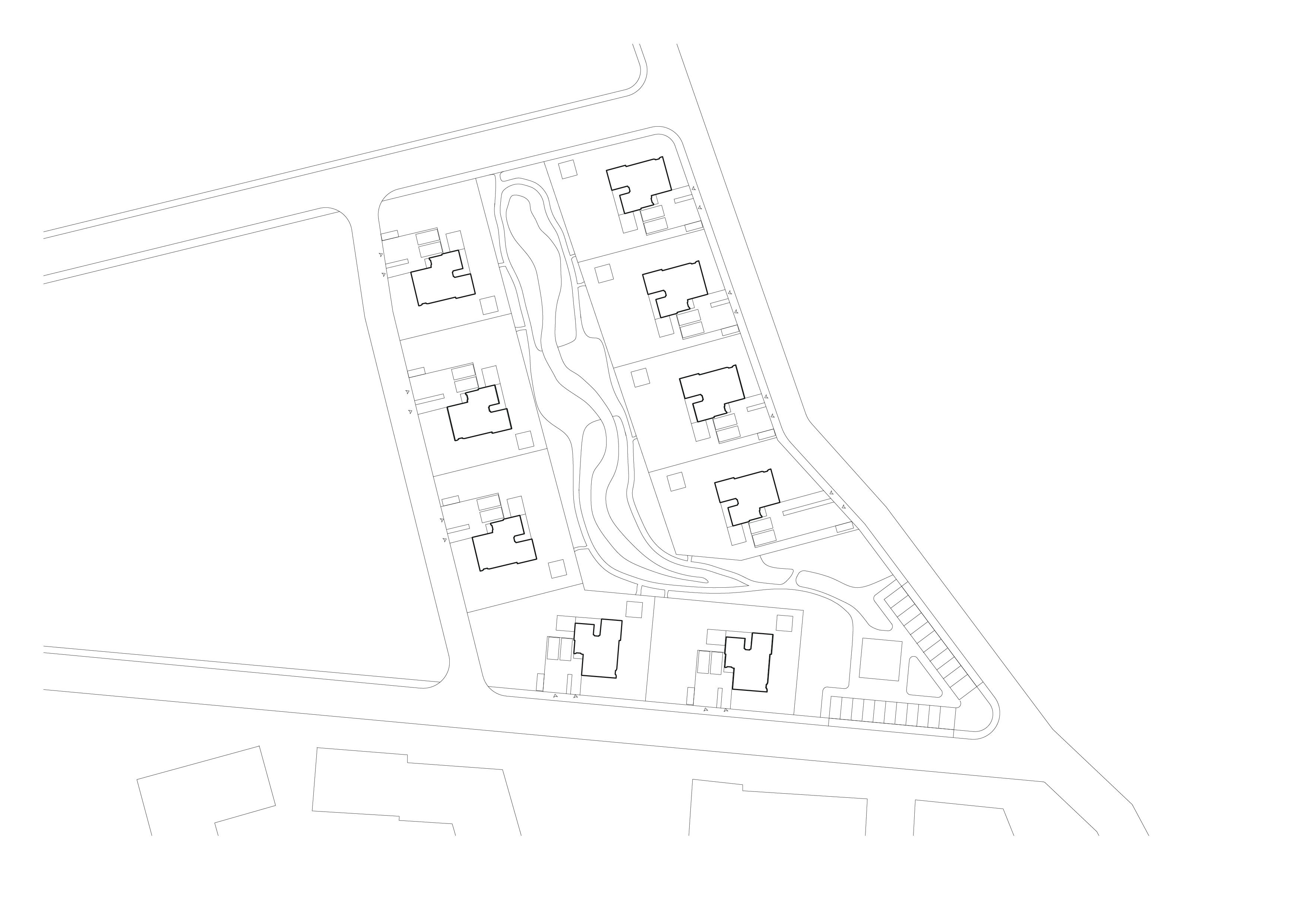

Dom Zakamarkowy
zajęcia: Projekt Architektoniczny 2 (zabudowa jednorodzinna)
semester: 4 semestr r.a. 2020/2021
adres: ul. Na Urzeczu
Warszawa, Polska
powierzchnia budynku: 156,7 m2
powierzchnia działki: 515 m2
Dom zakamarkowy to dom, w którym wszystko ma swoje miejsce. Meandrując i zawijając się, tworzy on korytarze i kieszonki, które zostają wypełnione właściwymi sobie meblami.
Ma to na celu wytworzenie przestrzeni, w których poprzez długość dojścia, ukrycie czy skomplikowanie wnętrza w różny sposób jest odczuwana dostępność i prywatność miejsca
sem. 4 | dom zakamarkowy 16

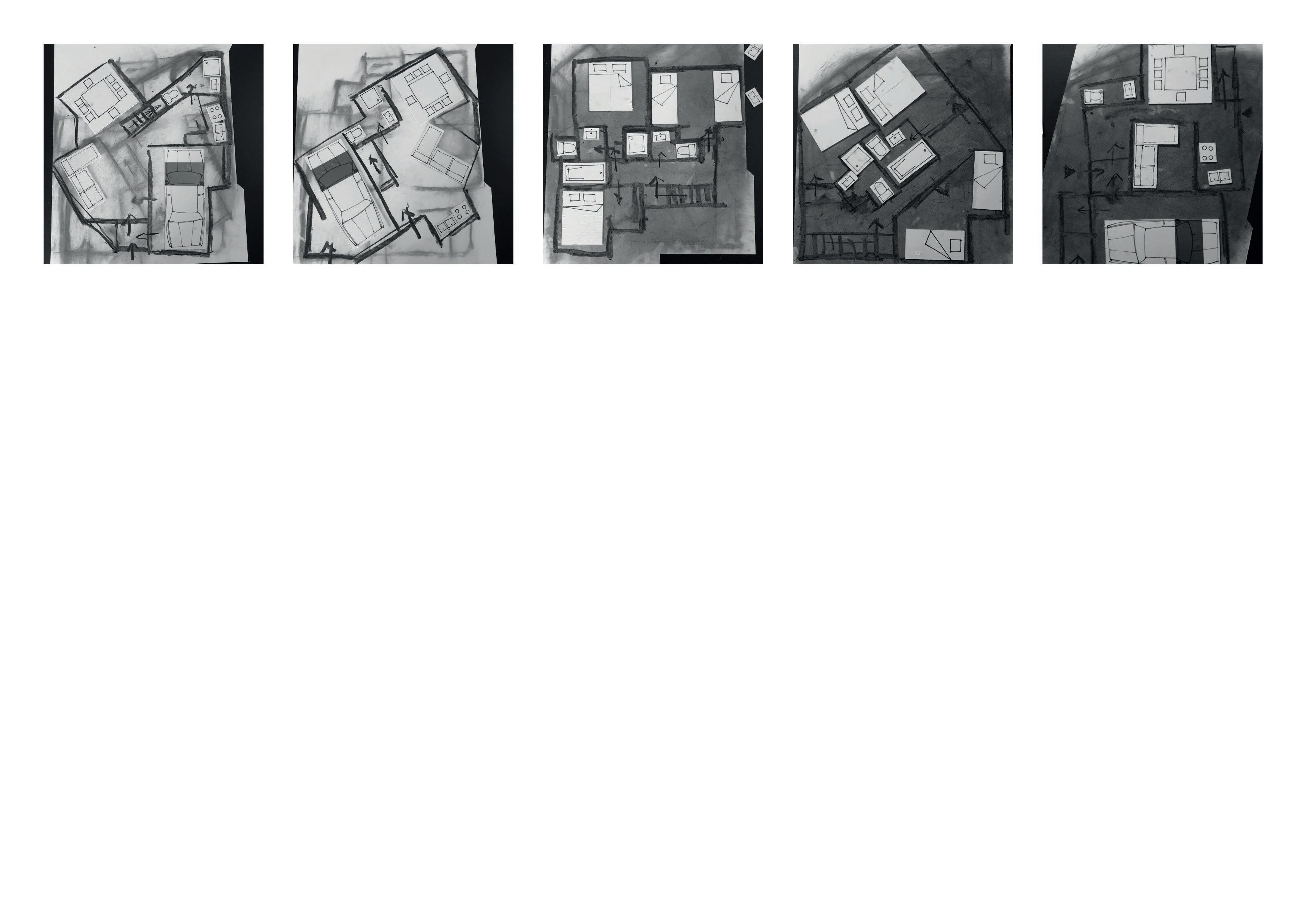

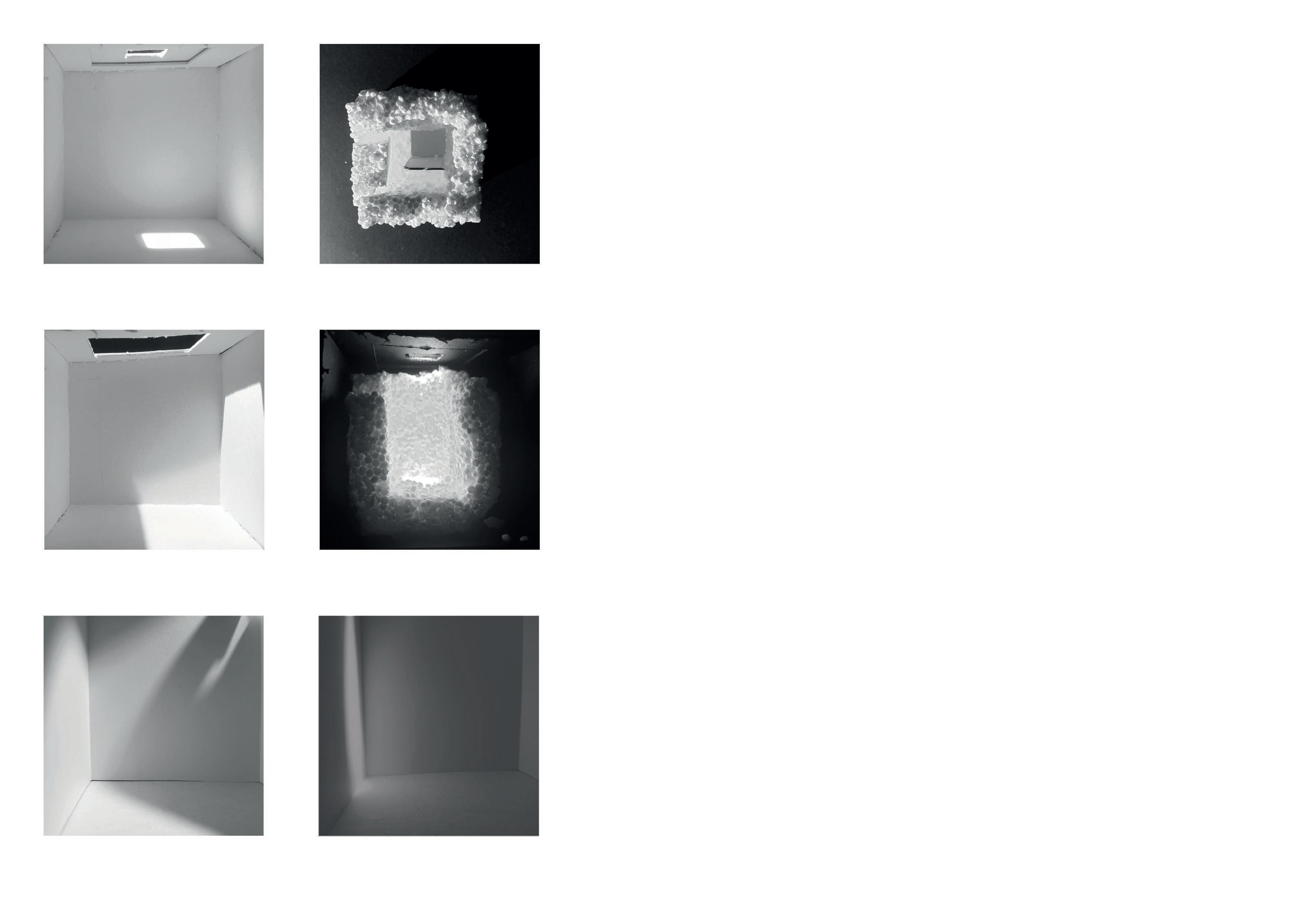

Pierwszym krokiem do utworzenia idei były „eksperymenty z prywatnością”. Badany był wpływ takich czynników jak kąt i intensywność oświetlenia, warstwowość wnętrza, jego nieregularność, faktura ścian, czy ich kolor, na poczucie odosobnienia i bezpieczeństwa.
Eksperymenty odbywały się dalej na każdym etapie projektu – towarzyszyły przy tworzeniu budynku i nawet ukierunkowały materiały na oddanie końcowe.
sem. 4 | dom zakamarkowy 17
sem. 4 | dom zakamarkowy 18

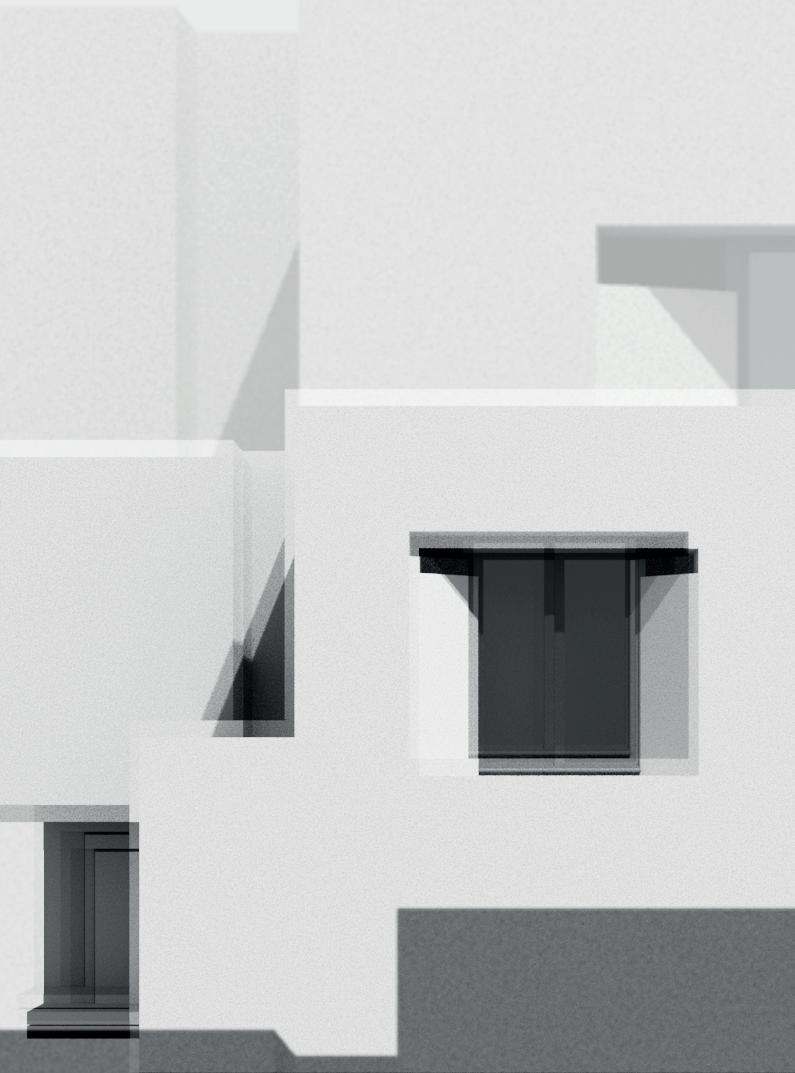

widok wejścia sem. 4 | dom zakamarkowy 19

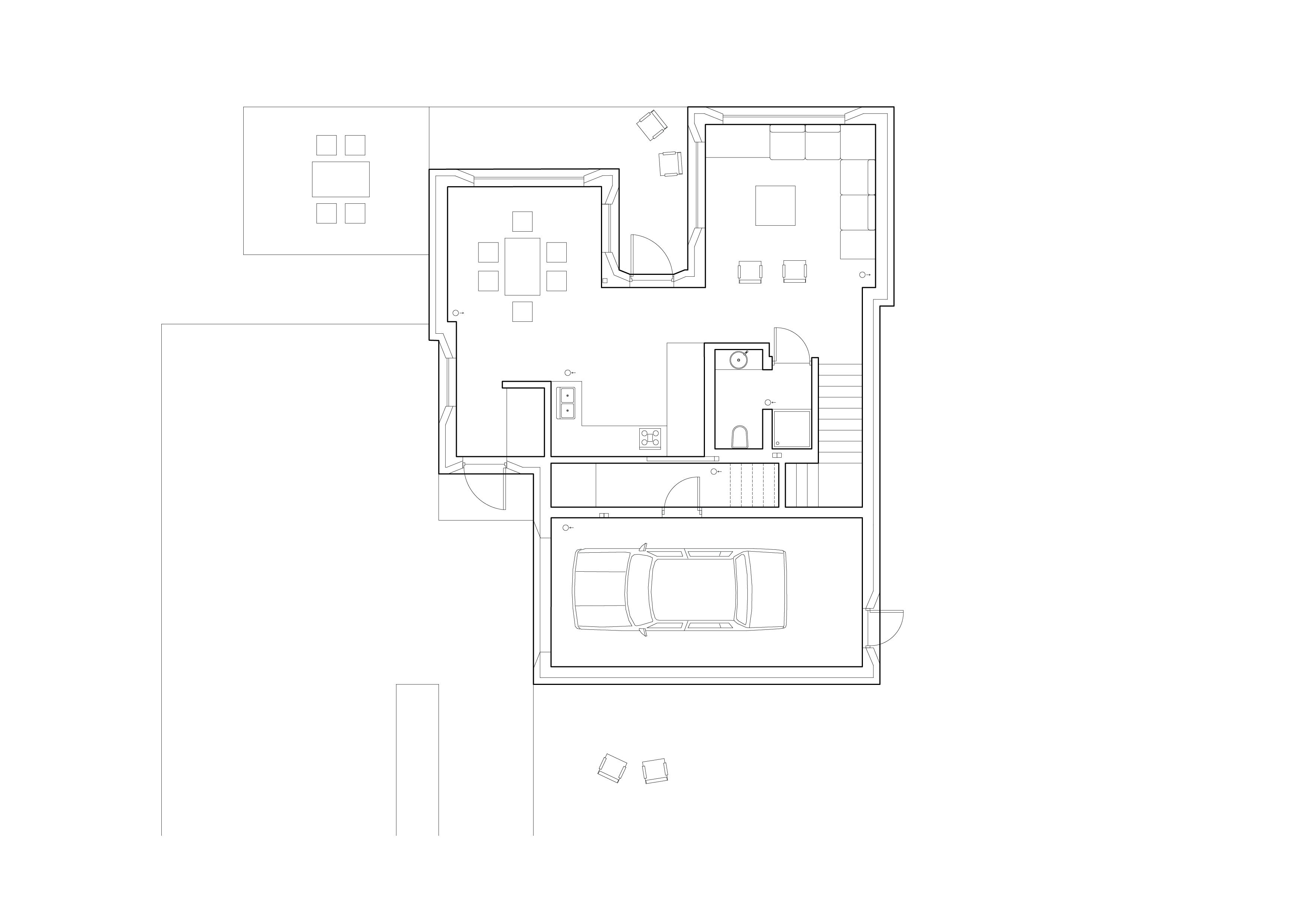

rzut kondygnacji 0 01 2 5m salon 14,2 m2 jadalnia 10,7 m2 kuchnia 8,9 m2 łazienka 4,3 m2 schody 5,3 m2 komunikacja 14,2 m2 garaż 23,8 m2 kotłownia 5,2 m2 razem 86,7 m2 sem. 4 | dom zakamarkowy 20

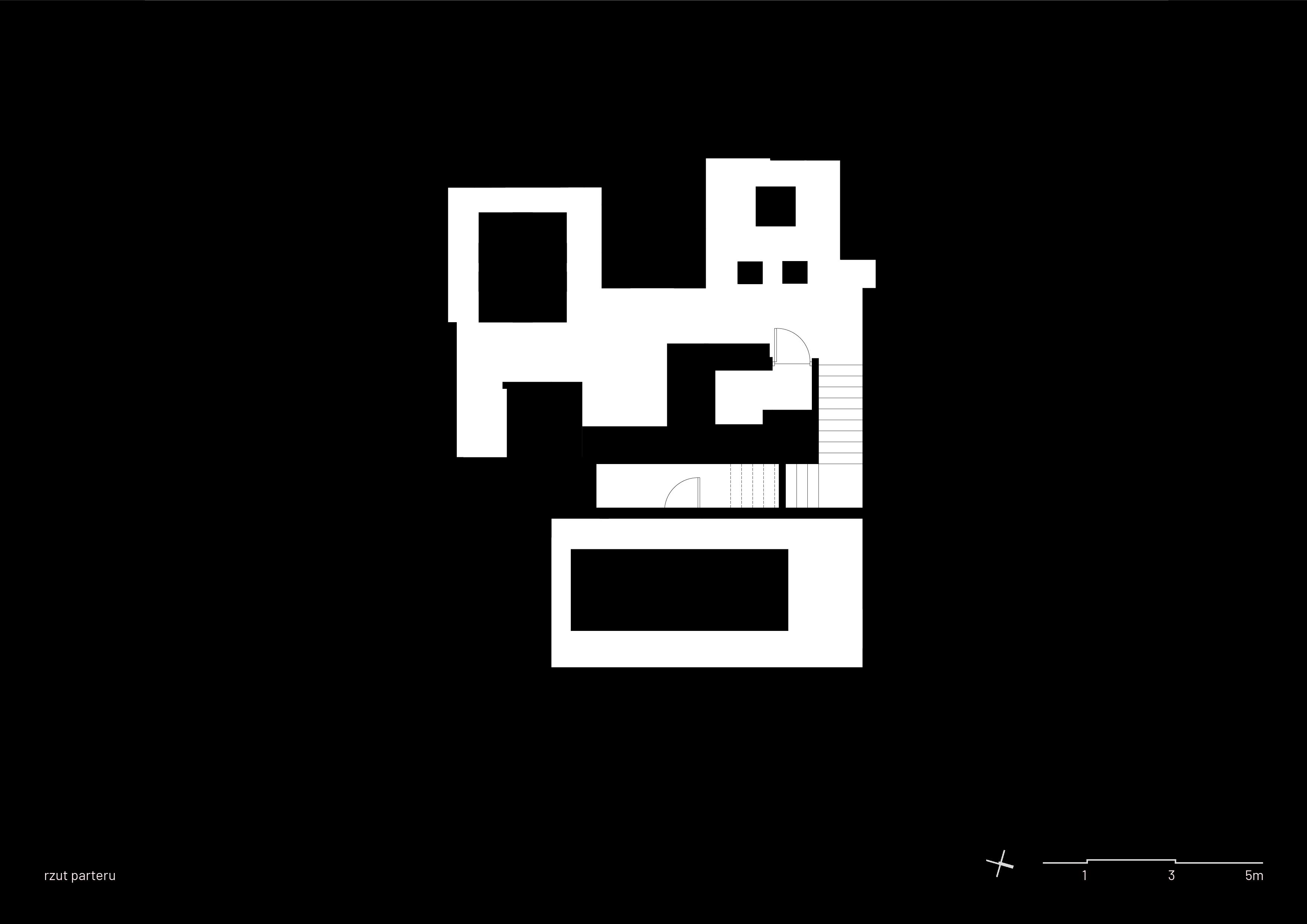

negatyw kondygnacji 0 01 2 5m sem. 4 | dom zakamarkowy 21

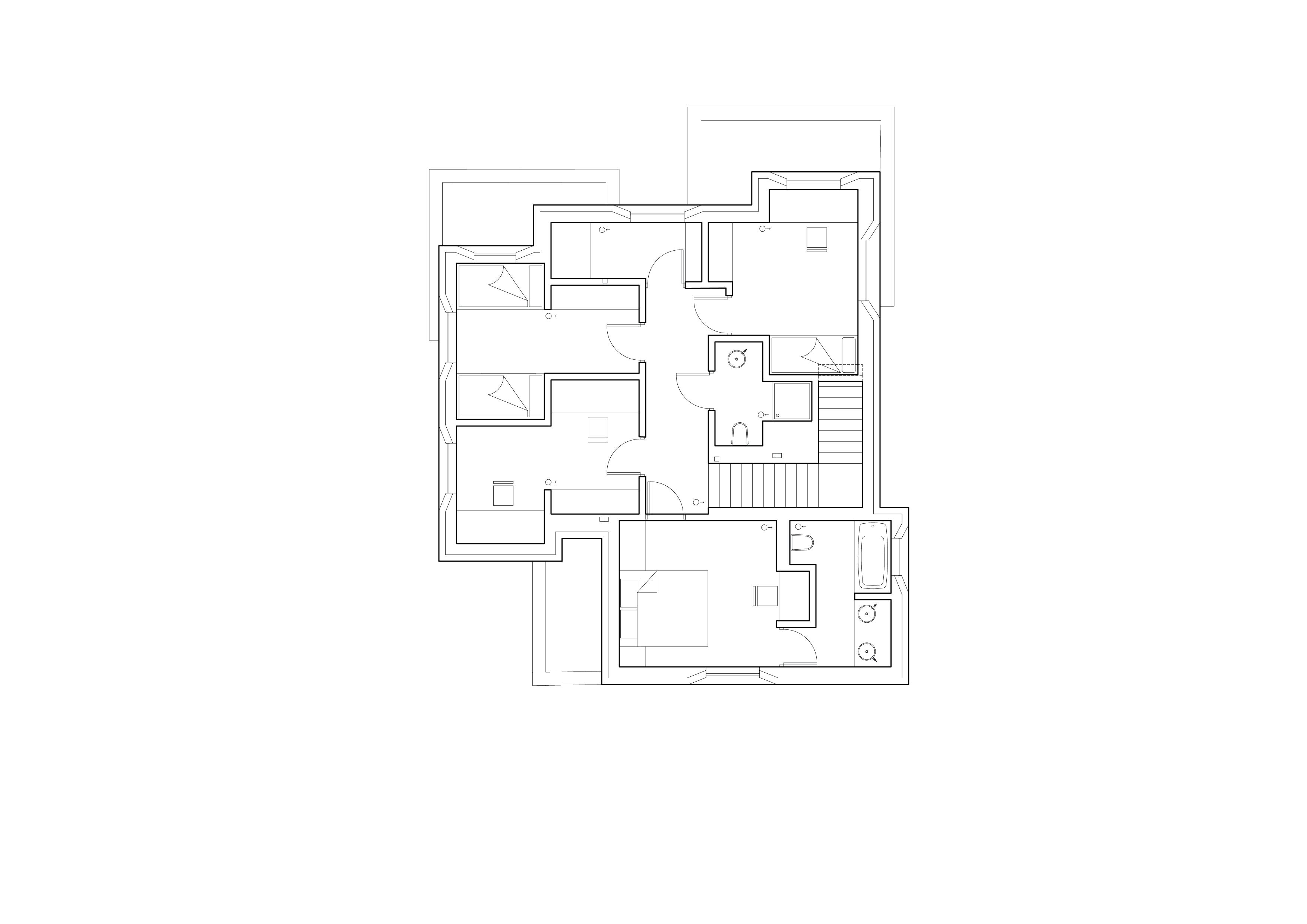

rzut kondygnacji +1 01 2 5m sypialnia rodziców 12,8 m2 łazienka rodziców 6,8 m2 sypialnia córki 11,4 m2 sypialnia synów 11,3 m2 gabinet 11,5 m2 łazienka 3,9 m2 komunikacja 7,8 m2 pralnia 4,5 m2 razem 70 m2 sem. 4 | dom zakamarkowy 22

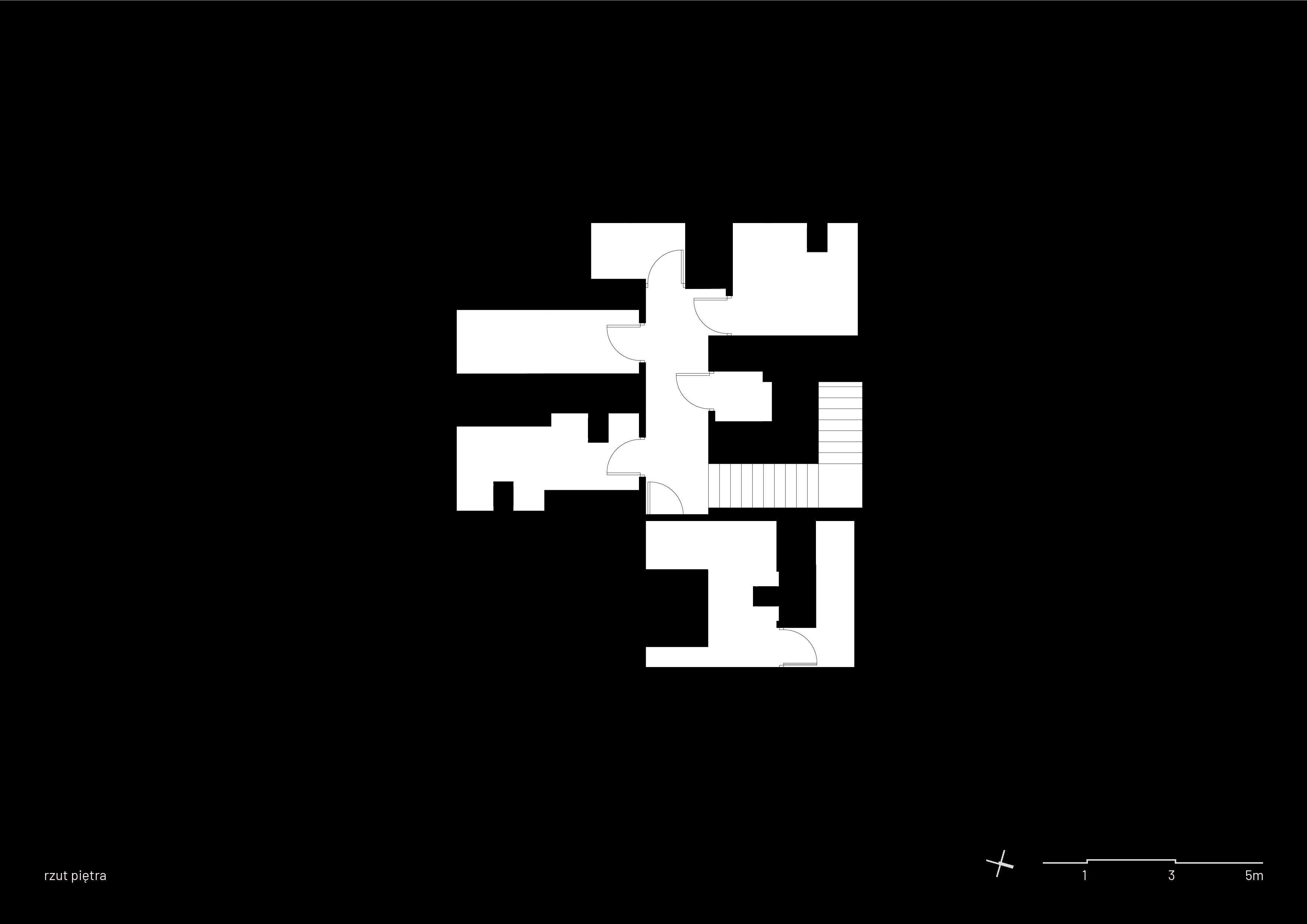

negatyw kondygnacji +1 01 2 5m sem. 4 | dom zakamarkowy 23
beton komórkowy 24cm
okno montowane na kotwach
styropian fasadowy 15cm

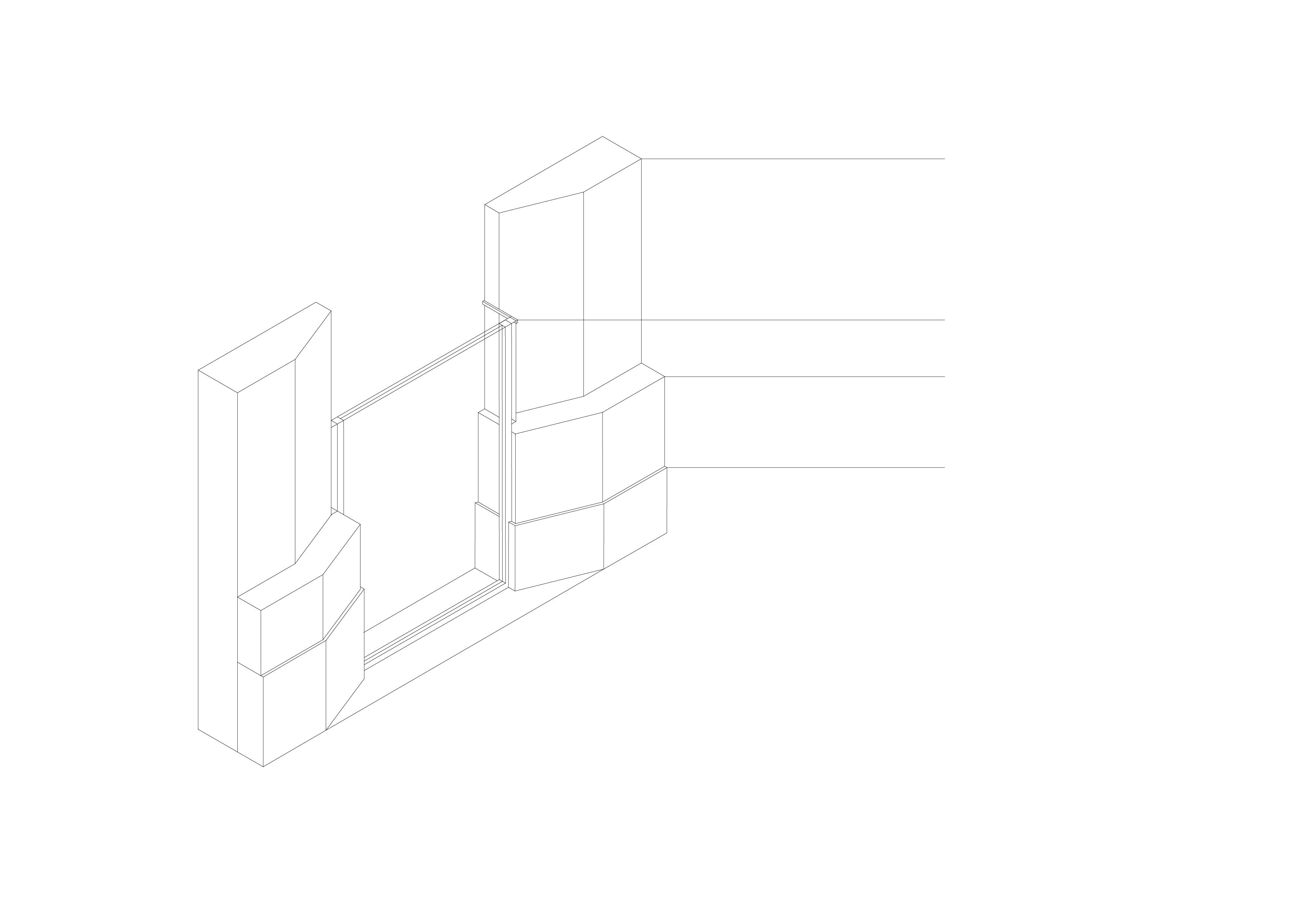

jasnoszary tynk zewnętrzny 1,5cm detal okna
sem. 4 | dom zakamarkowy 24

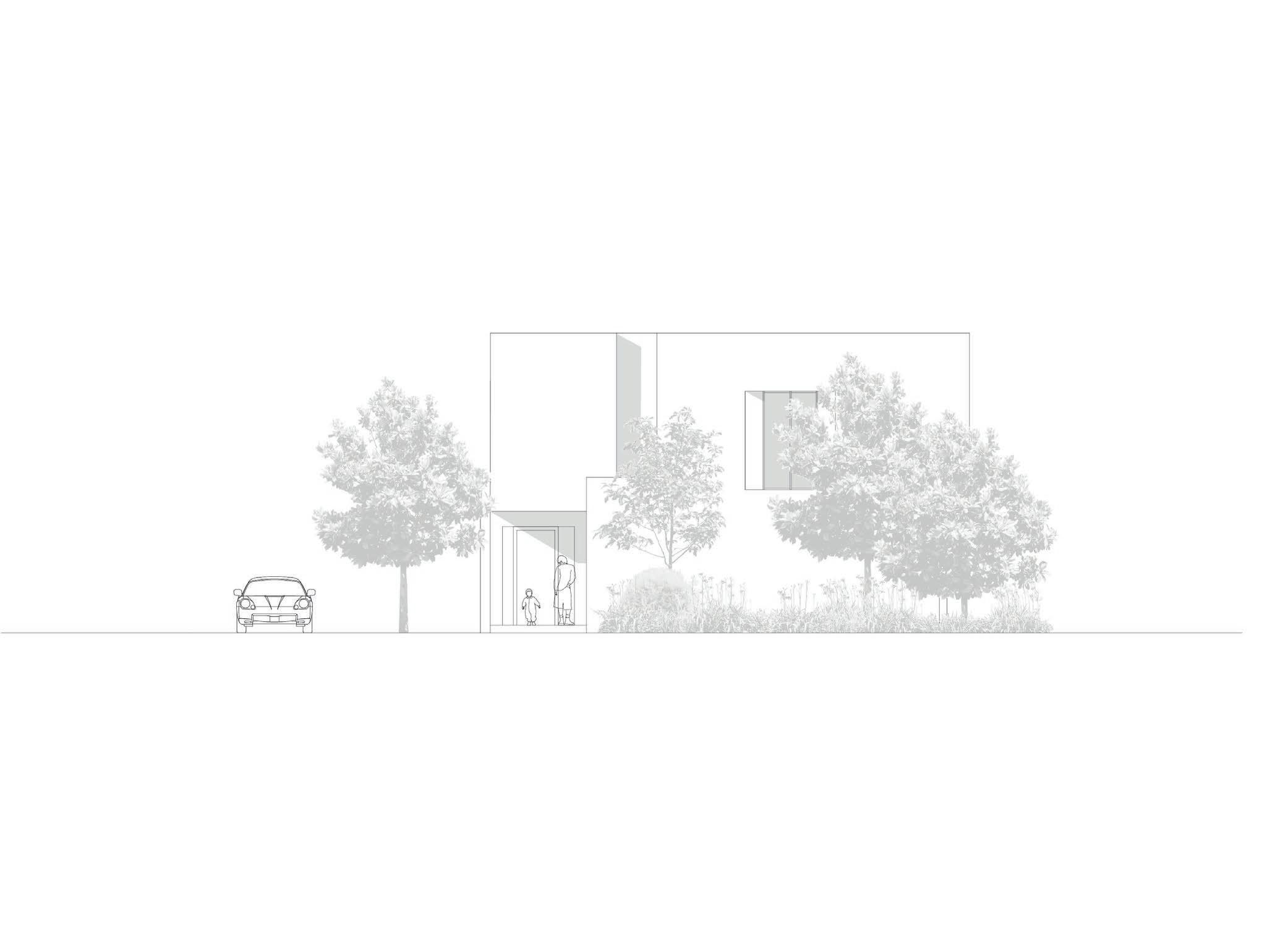

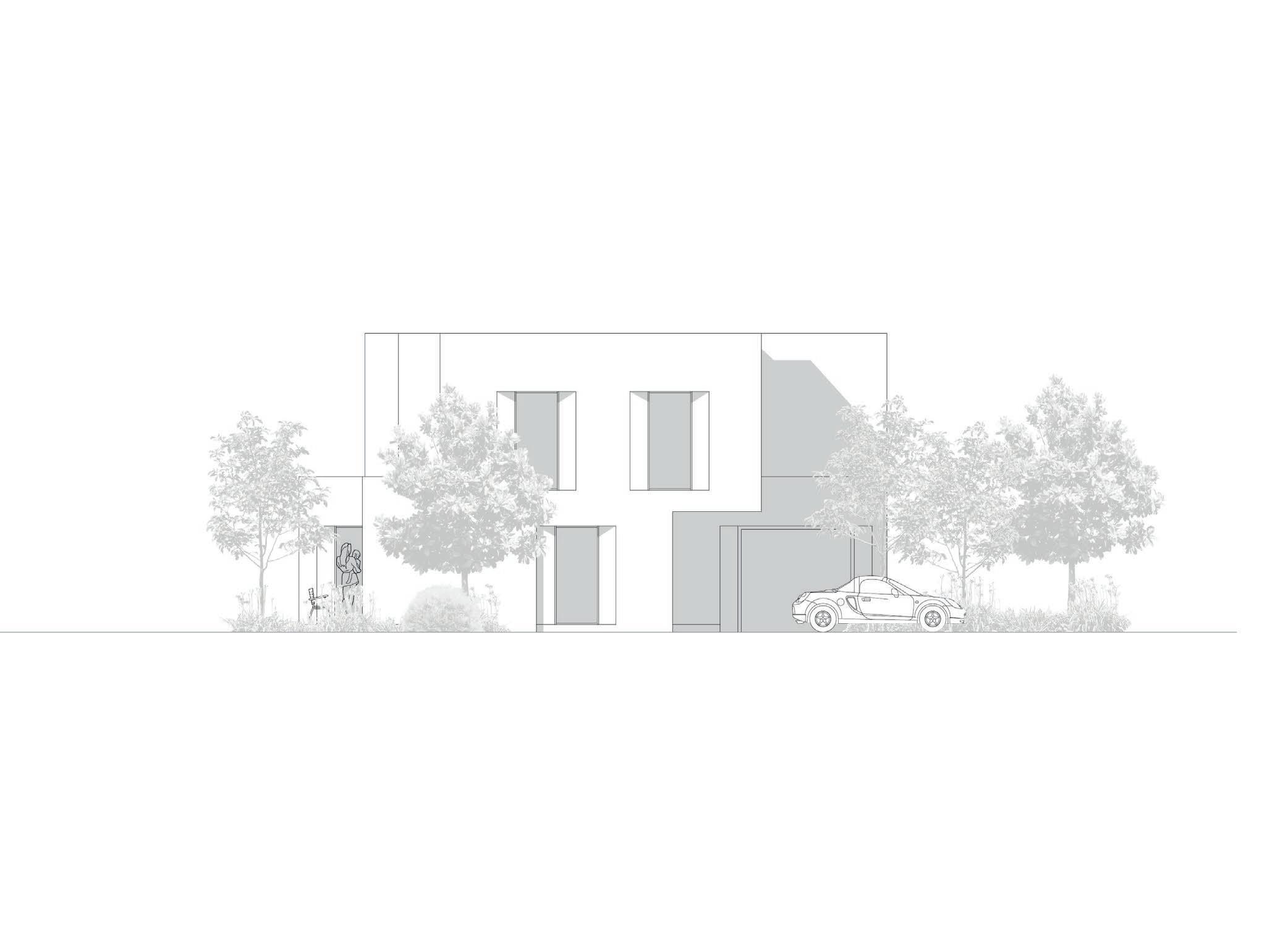

elewacja zachodnia
elewacja wschodnia
sem. 4 | dom zakamarkowy 25

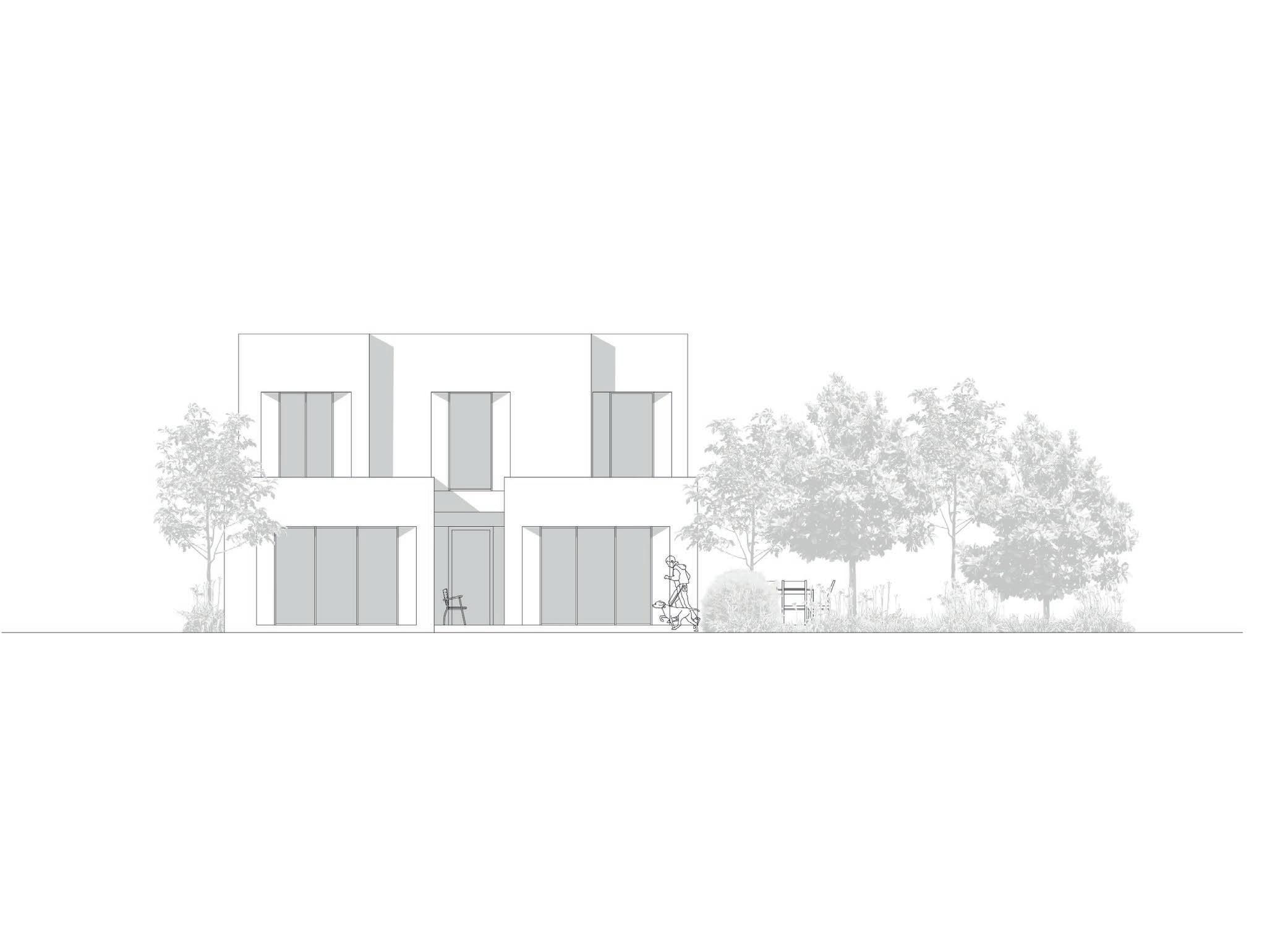

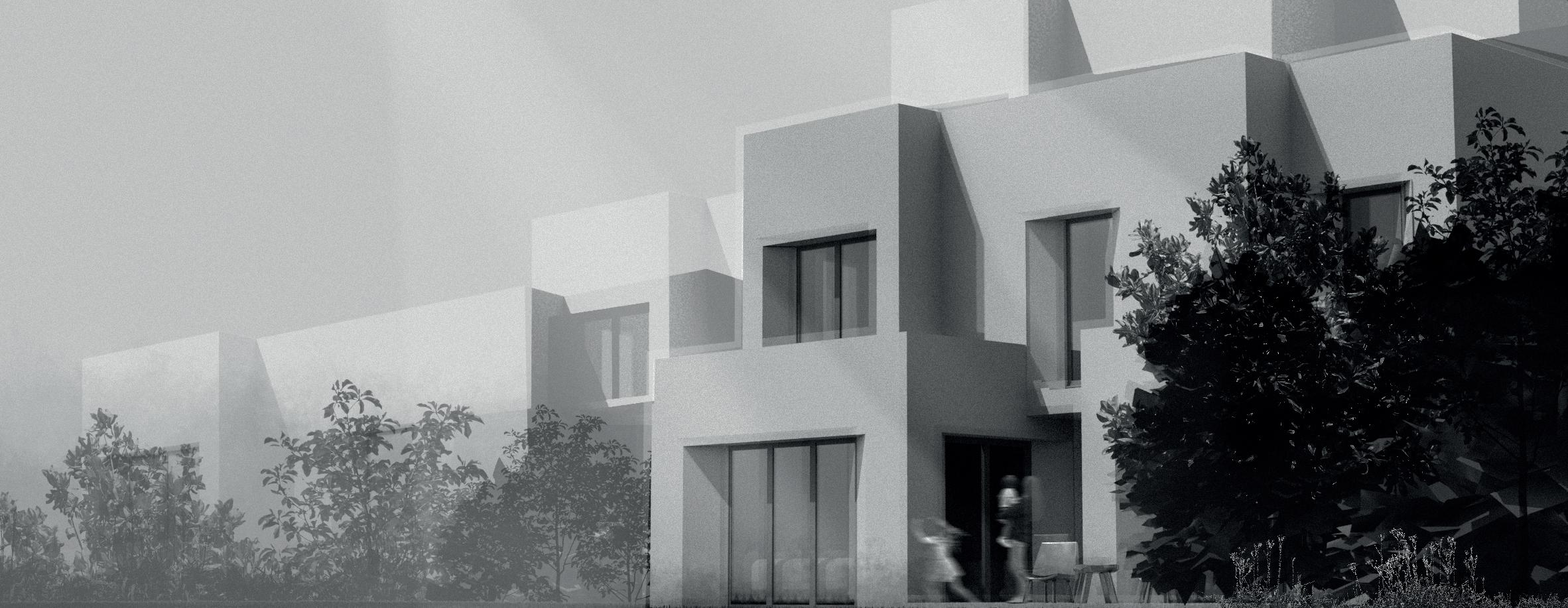

elewacja ogrodowa

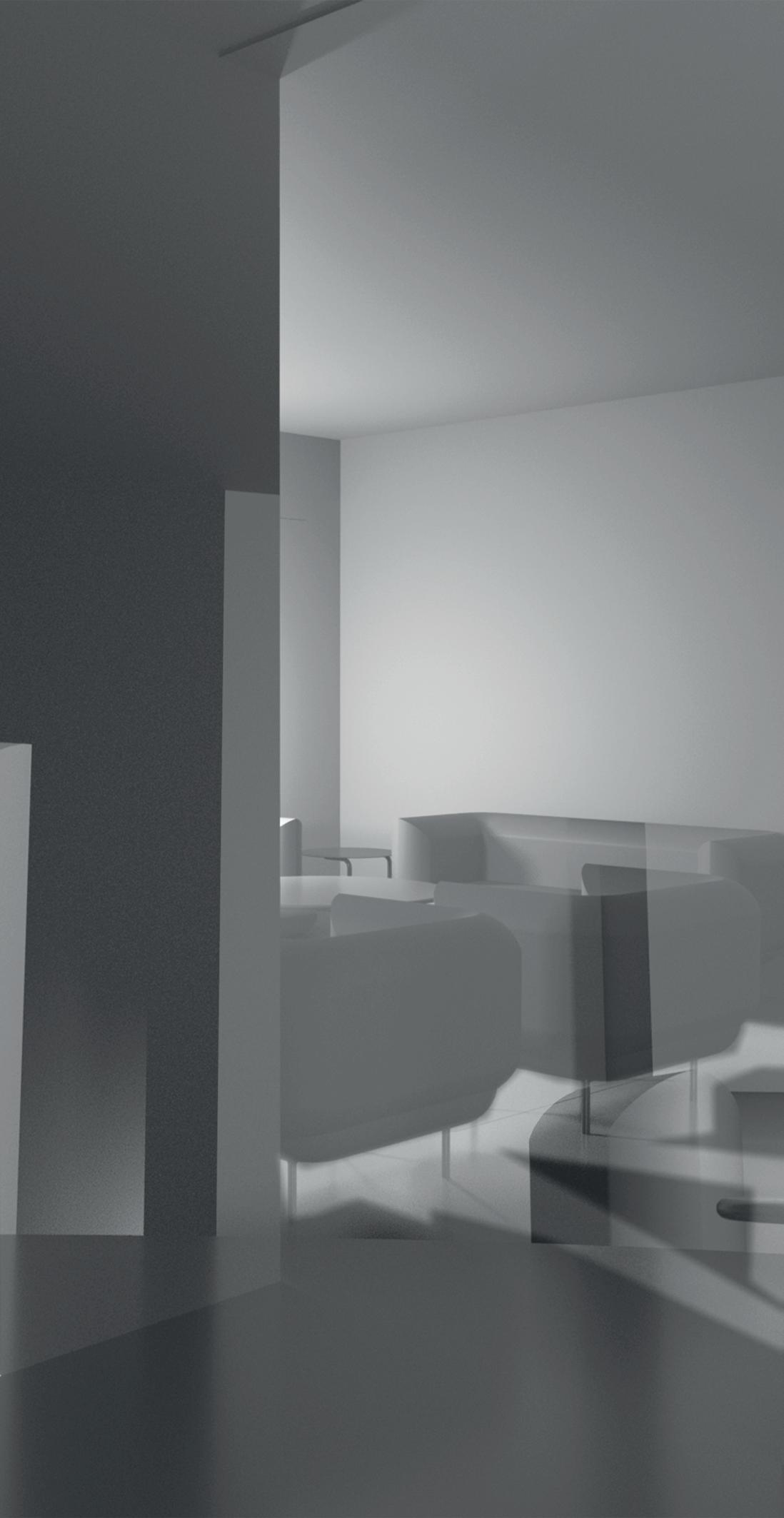

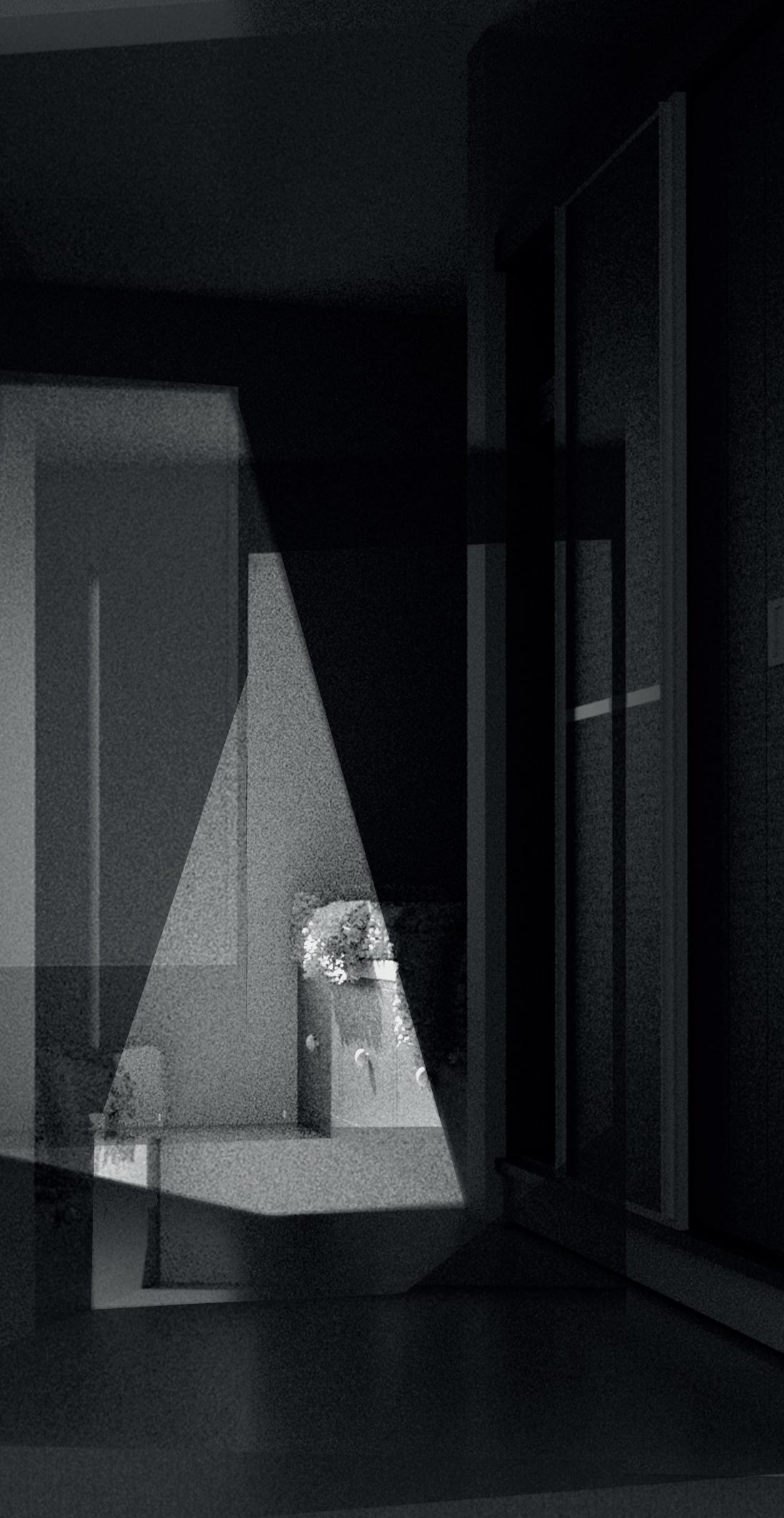

widok salonu sem. 4 | dom zakamarkowy 26

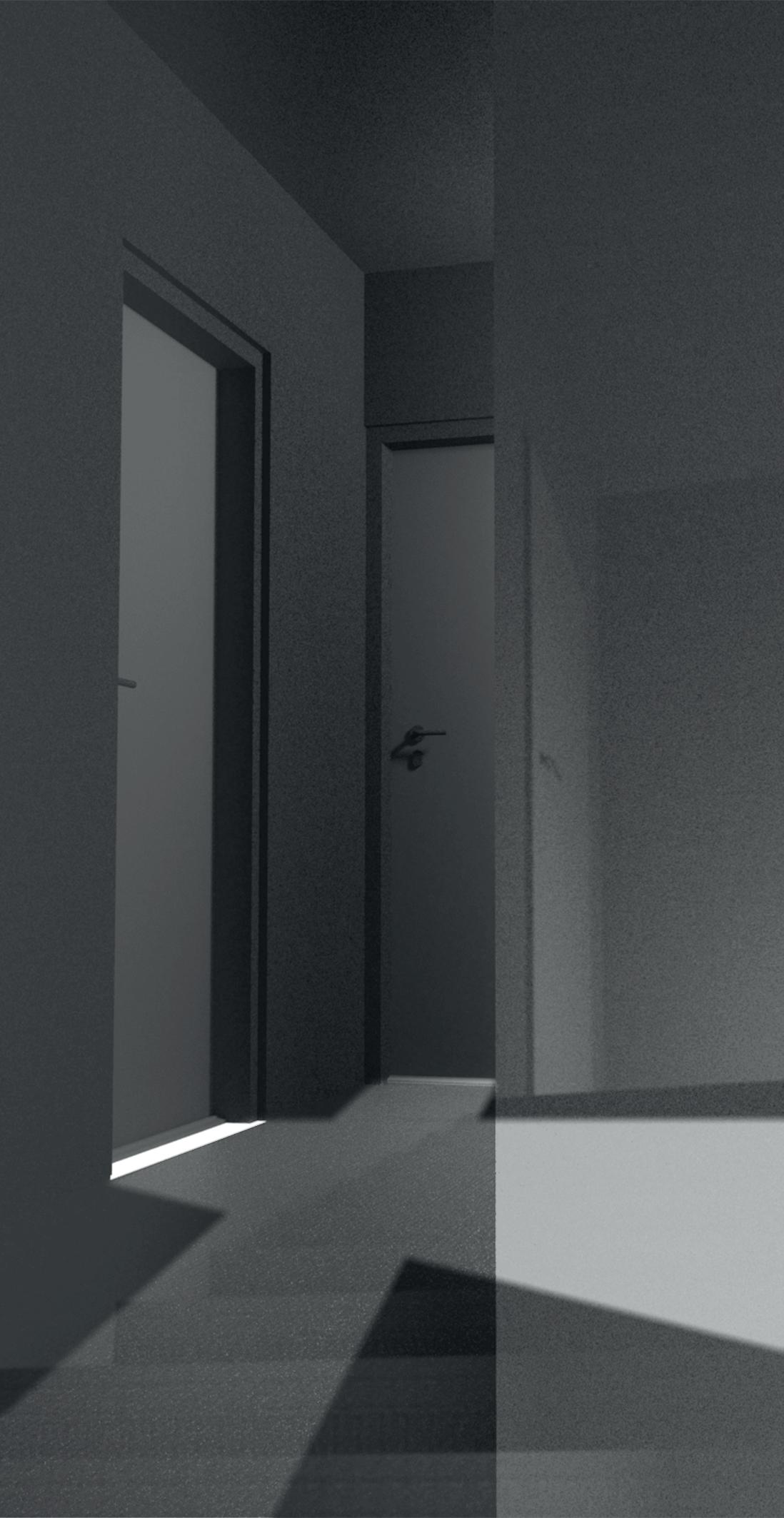

widok korytarza
sem. 4 | dom zakamarkowy 27
widok sypialni dziecięcej

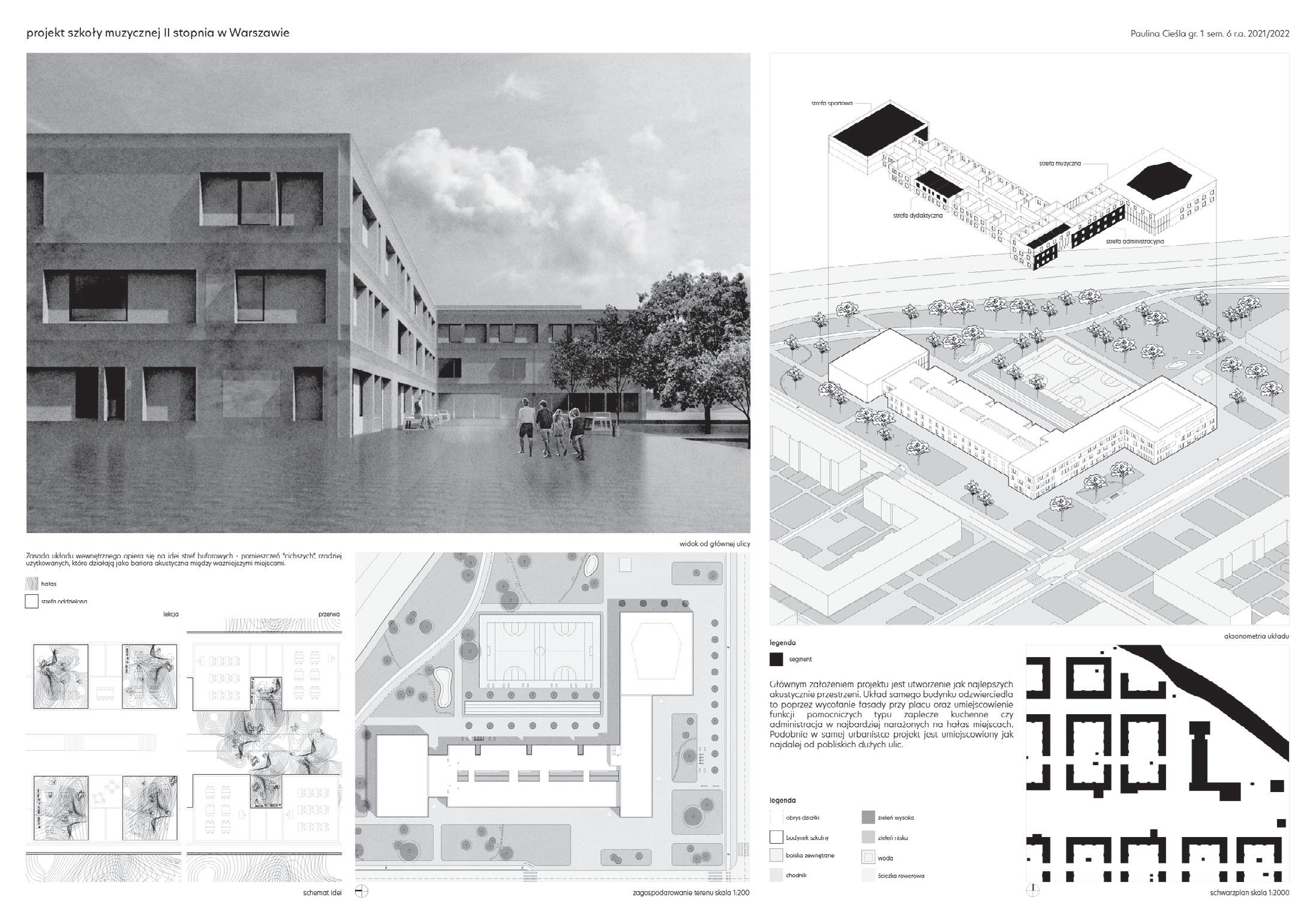

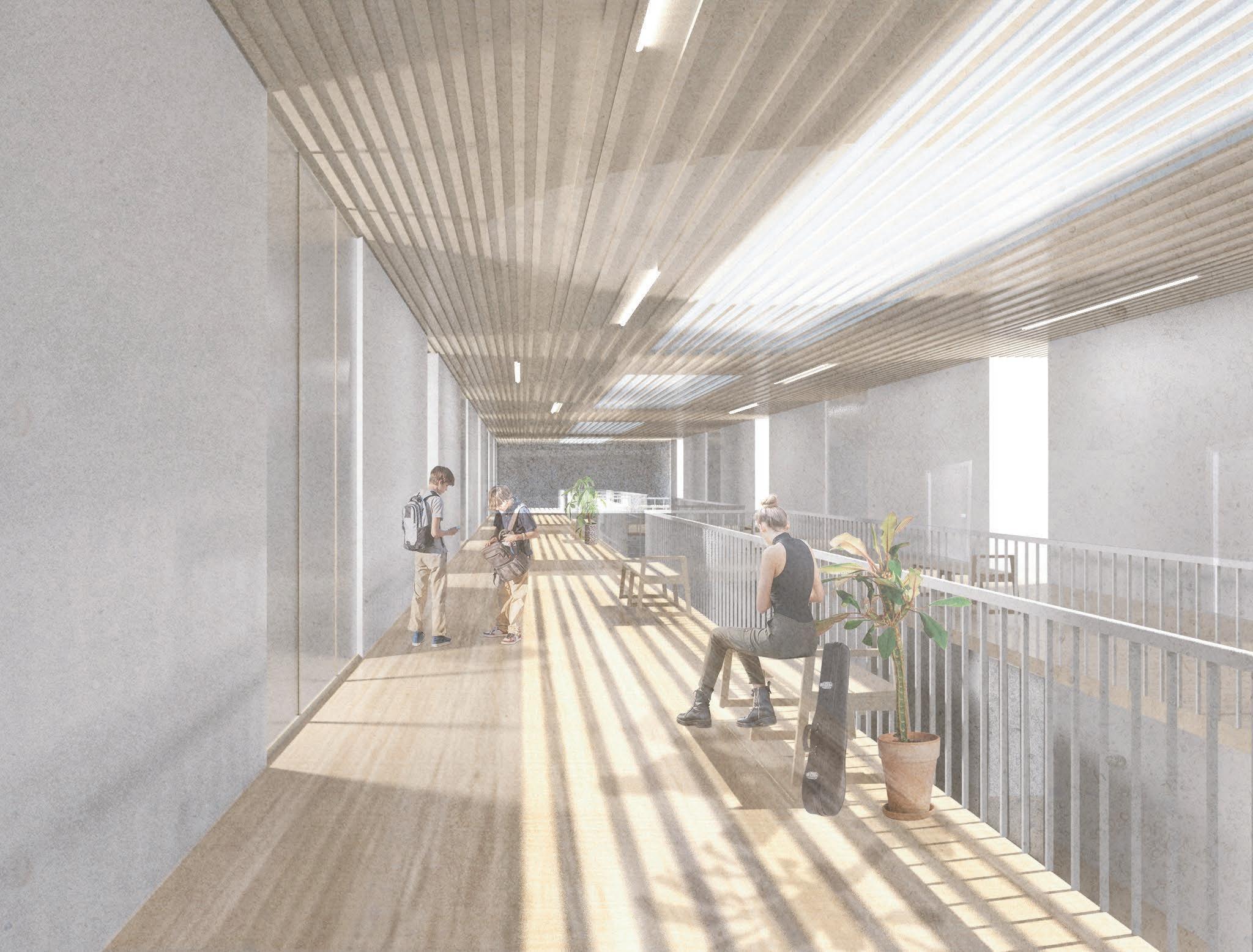

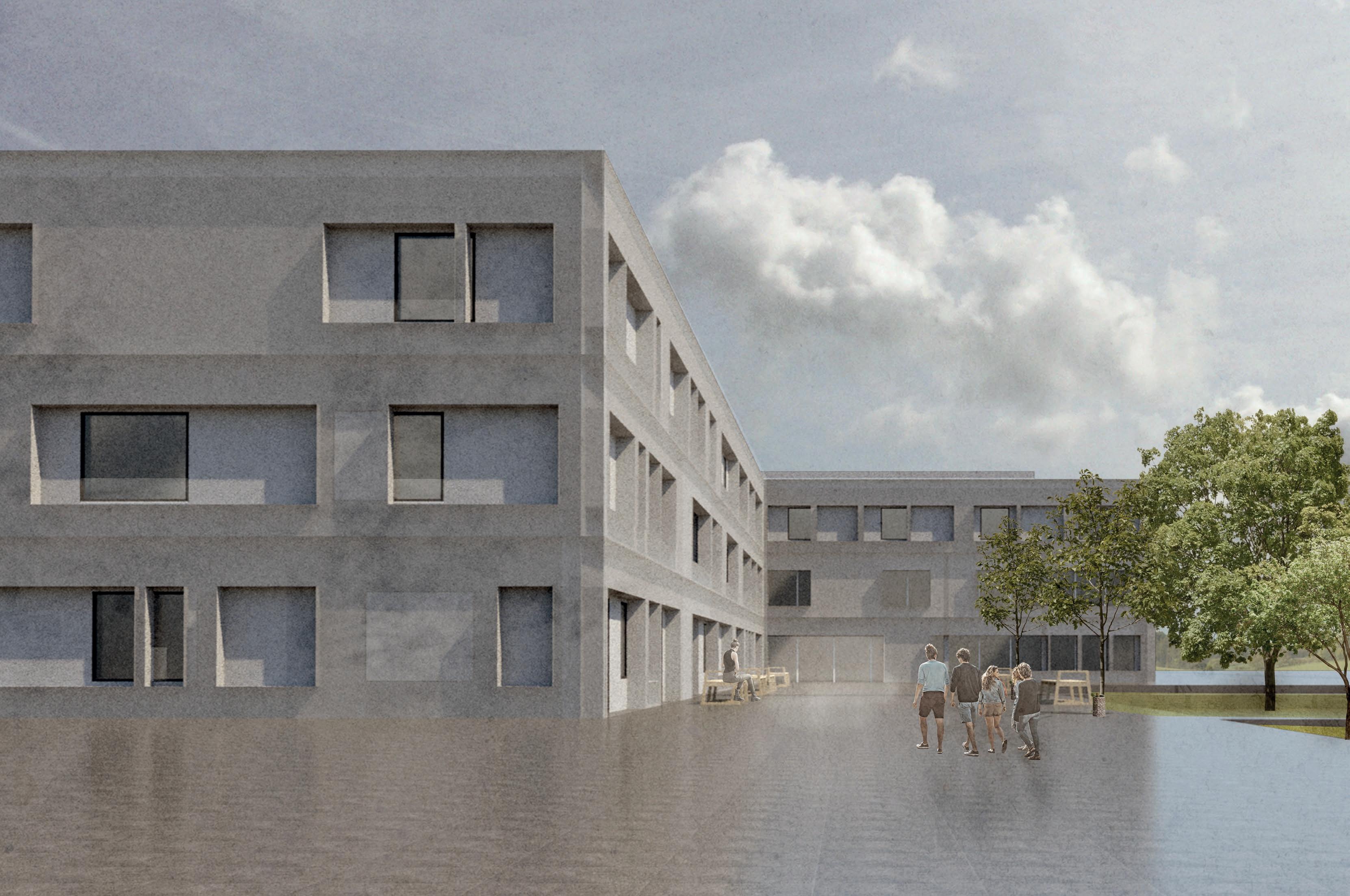

Liceum Muzyczne w Warszawie
zajęcia: Projekt Architektoniczny 4 (szkoła) semester: 6 semestr r.a. 2021/2022
adres:
Augustówka, Warsaw, Poland
powierzchnia budynku: 6 267 m2
powierzchnia
działki: 17 474 m2
Głównym celem projektu jest stworzenie jak najlepszych przestrzeni akustycznych. Układ samego budynku odzwierciedla to poprzez wycofanie fasady przy placu i zlokalizowanie funkcji pomocniczych, takich jak zaplecze kuchenne i administracja, w obszarach najbardziej wrażliwych na hałas.
Działka, na której znajduje się budynek, graniczy od północy i wschodu ze starym korytem Wisły, które zostało zaprojektowane jako przestrzeń zielona i rekreacyjna, dodatkowo izolując budynek od otoczenia.
sem. 6 | liceum muzyczne 28
boiska zewnętrzne chodnik zieleń wysoka zieleń niska obrys działki budynek szkolny woda ścieżka rowerowa zagospodarowanie terenu sem. 6 | liceum muzyczne 29
przerwa
hałas bariera
Wewnętrzna struktura budynku tworzy strefy "buforowe", w których rzadziej używane pomieszczenia służą jako dodatkowe bariery akustyczne.
Ponieważ drzwi i okna są najsłabszymi punktami izolacji akustycznej, zostały one umieszczone tak daleko od siebie, jak to możliwe, aby wydłużyć drogę dźwięku między pomieszczeniami.
lekcja
sem. 6 | liceum muzyczne 30
sem. 6 | liceum muzyczne 31

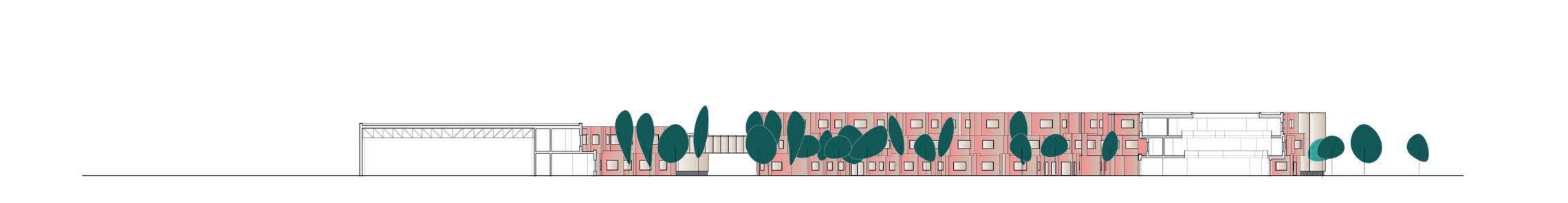

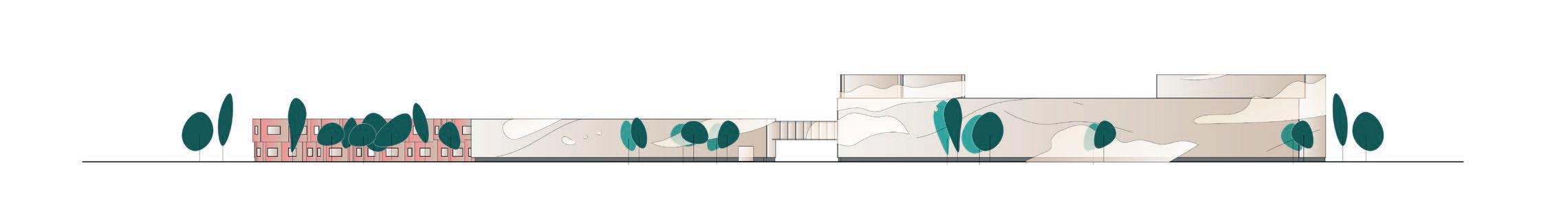

elewacja
05 10 20m sem. 6 | liceum muzyczne 32

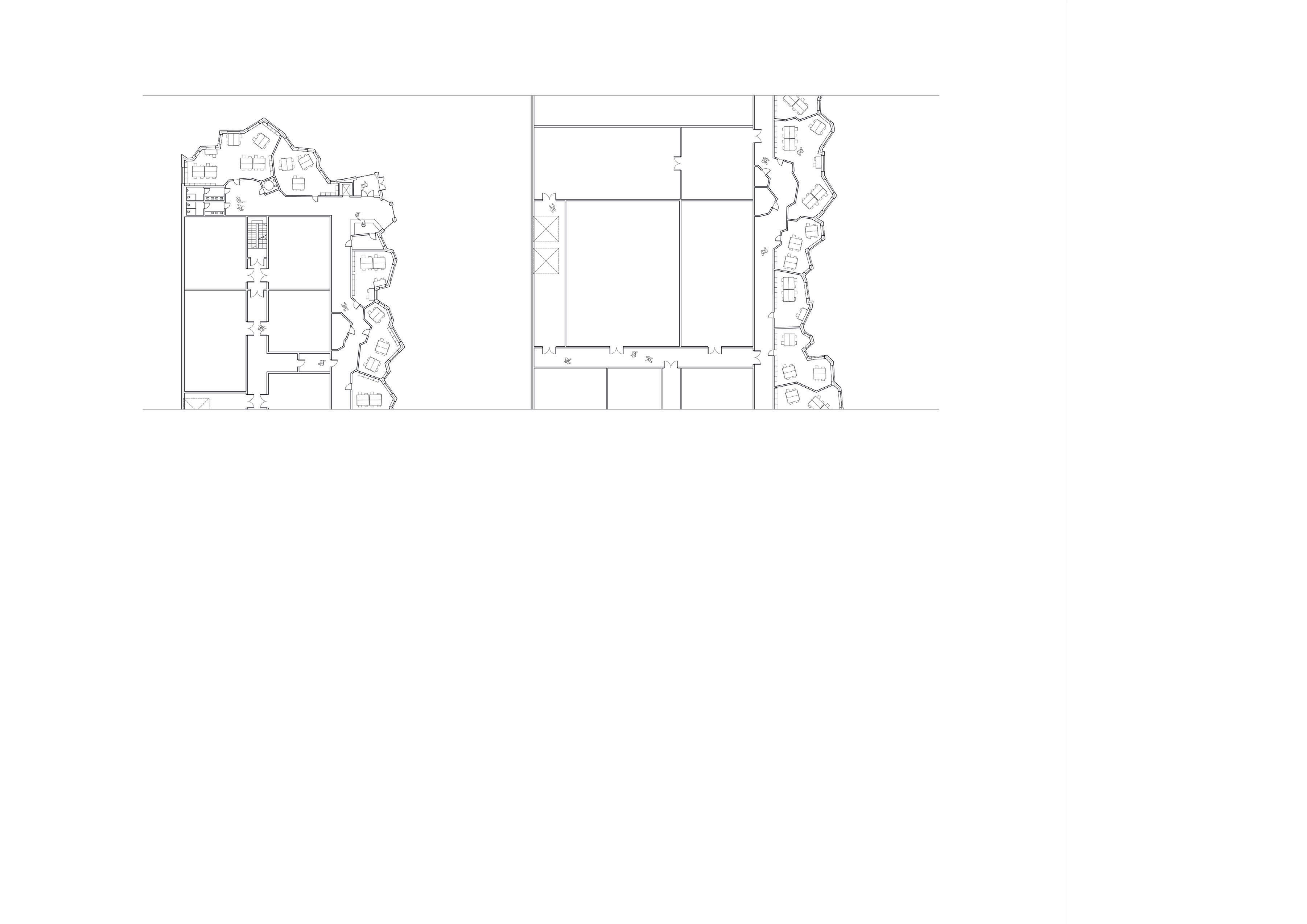

rzut kondygnacji +1 rzut kondygnacji +2
parkowa
okno:
najbardziej korzystne jest szklenie o powierzchni między 7 a 15% ściany zewnętrznej
>7% nie ma praktycznie żadnej zauważalnej straty
<15% strata jest zbyt znaczna
odchylenie ściany: min. 8 stopni od pionu :
konstrukcja: box in a box - brak styku ścian zewnętrznych z konstrukcją „pokoju” panele betonowe na kotwach
sem. 6 | liceum muzyczne 33
Kampus Łukasiewicza - Kampus Odskocznia
zajęcia: Projekt Architektoniczny 5 (duża użyteczność)
semester: 7 semestr r.a. 2022/2023
adres:
Macierzysz, Polska
powierzchnia budynku: 6 267 m2
powierzchnia
działki: 17 474 m2

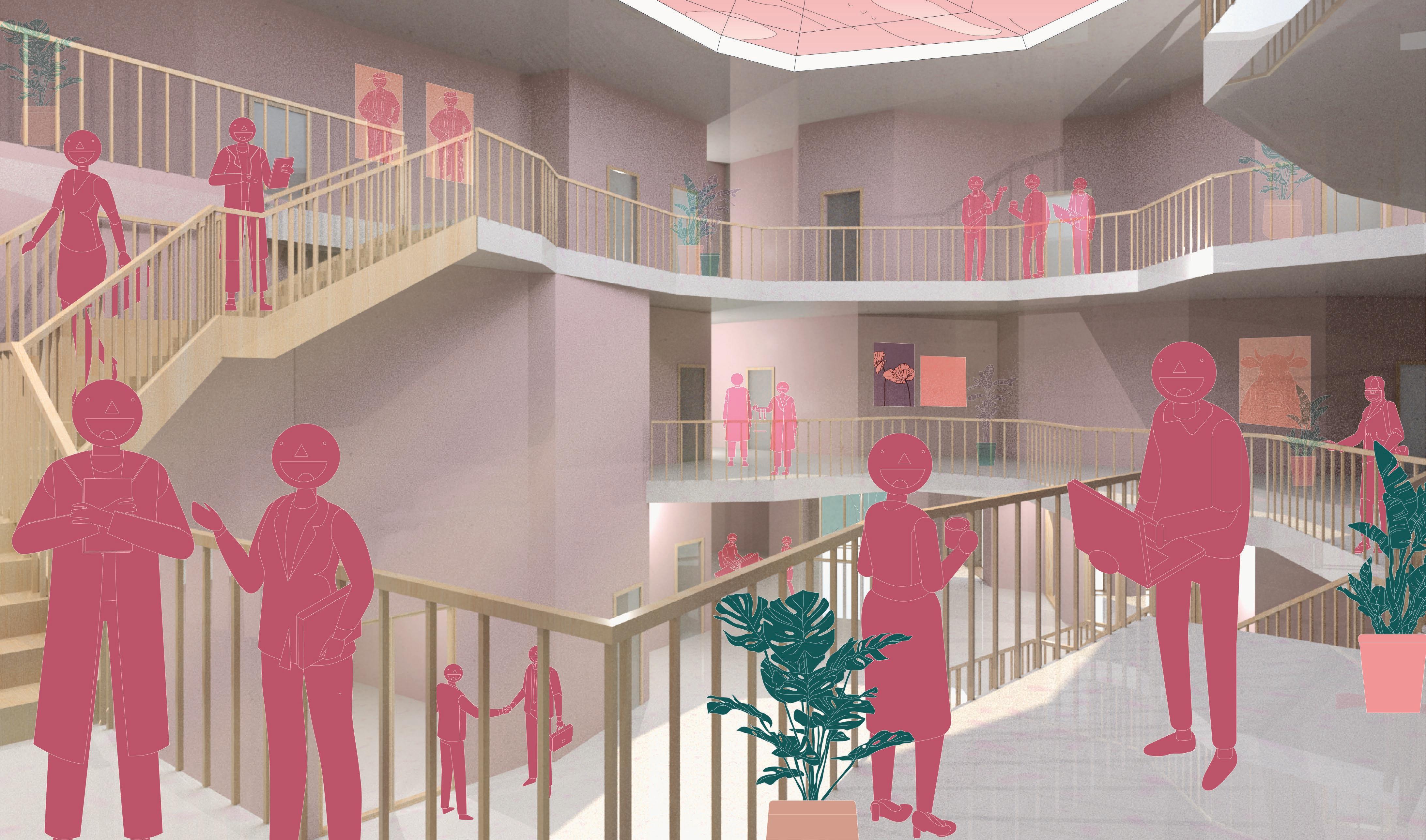

Projekt kampusu zestawia racjonalne przestrzenie laboratoryjne z nieracjonalnymi formami biur, by utworzyć „odskocznię” od utylitarności laboratoriów. Zmieniając sposób tworzenia układu funkcjonalnego, wprowadzone zostają miejsca pobudzające kreatywność oraz dające odpoczynek od rygoru miejsc badań. Główne budynki kampusu dzielą się ze względu na swoją funkcję oraz formę, jednak całość połączona jest biurami, dzięki którym łatwo można przemieszczać się po całości założenia.
Dodatkowym założeniem projektowym kampusu jest stworzenie układu budynków skupionych wokół zielonego dziedzińca, który zapewnia ciągły kontakt z zielenią. Jest to czynnik, który mocno wpływa na pracę – rośliny związane są z redukcją stresu oraz dają możliwość zrobienia przerwy w zupełnie innym środowisku.
praca grupowa (grupa 2-osobowa)
sem. 7 | Kampus Łukasiewicza 34
widok od dziedzińca sem. 7 | Kampus Łukasiewicza 35
sem. 7 | Kampus Łukasiewicza 36

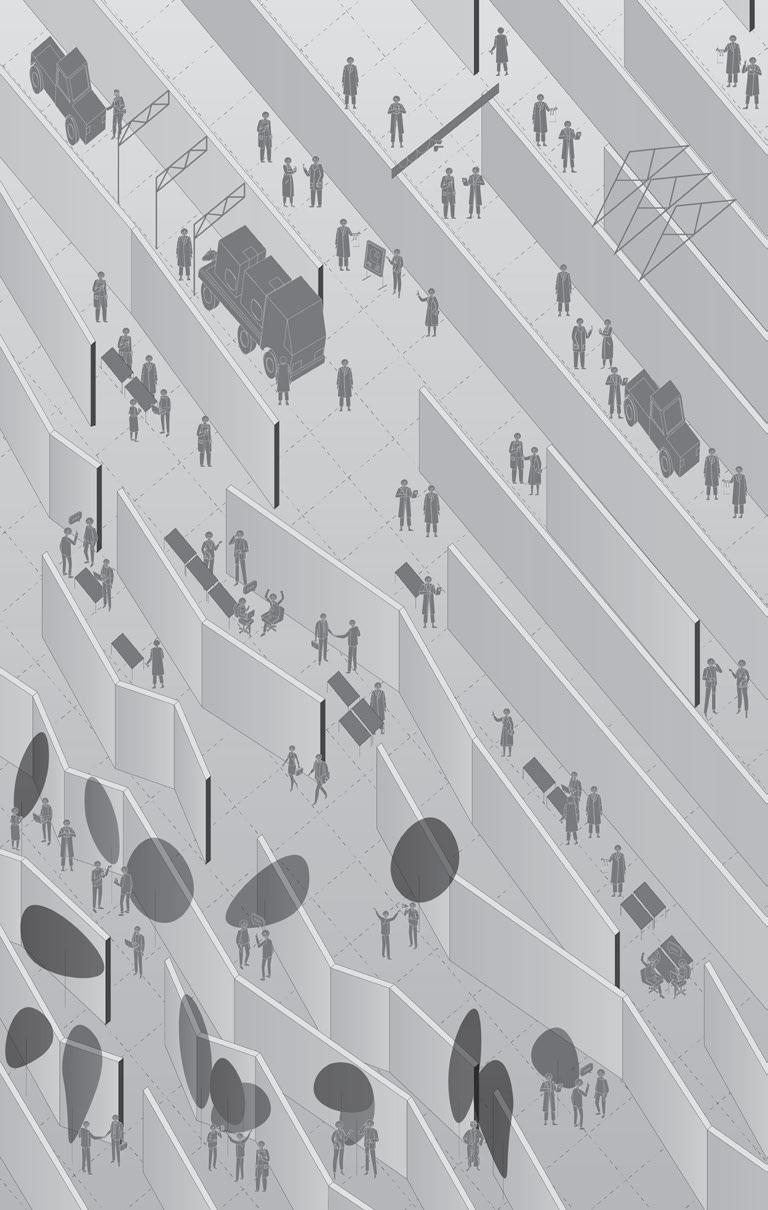

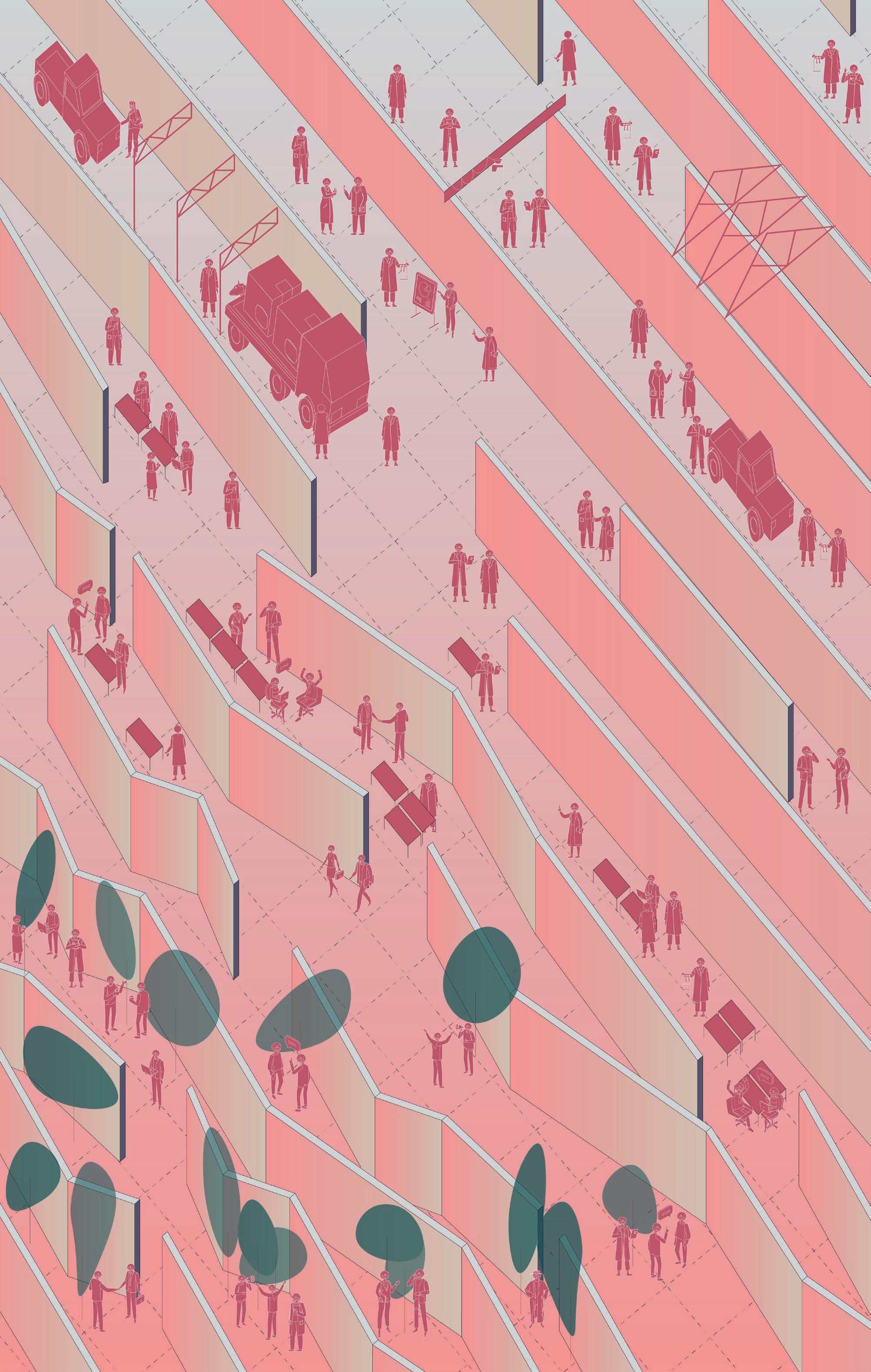

PRZESTRZENIE REGULARNE I NIEREGLARNE
Laboratoria są przestrzeniami regularnymi. W kontraście rzeczy znajdujące się poza prostokątną siatką stają się nieregularne. Ułatwia to kształtowanie kampusu, wprowadza ciekawe przestrzenie stymulujące kreatywność. Takie miejsca mogą też prowadzić do spotkań ludzi pracujących w innych laboratoriach.
PRZESTRZENIE PUBLICZNE
Chcemy wytworzyć miejsca, z których mogliby korzystać okoliczni mieszkańcy, prowadzące przez cały teren. W ciągu parunastu lat obszar ten stanie się częścią miasta (ze względu na budowę w pobliżu stacji metra) i dobrze gdyby pełnił z nim spójną całość.
GRADACJA DOSTĘPNOŚCI
Struktura wewnętrzna budynków laboratoryjnych w znacznej mierze opiera się na stopniowaniu dostępności do poszczególnych pomieszczeń. Poprzez długość i skomplikowaność dojścia, ilość czy wielkość przestrzeni możemy tak dostosować układ funkcjonalny, by odróżnić przestrzenie wspólne od wyspecjalizowanych laboratoriów.
NIEDUŻA SKALA
Projekt zakłada, by budynki nie przekraczały parunastu metrów (1-3 kondygnacje laboratoryjne). Daje to skalę ludzką kompleksowi oraz zwiększa powierzchnię zabudowy pozwalając na kształtowanie placów.
sem. 7 | Kampus Łukasiewicza 37

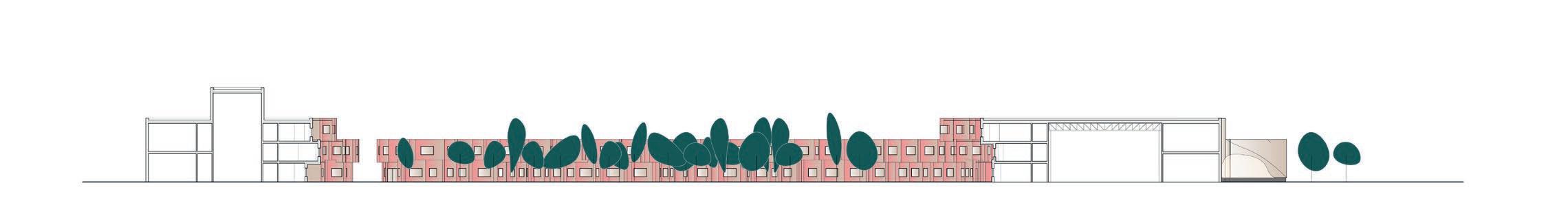

elewacja północna
010 20 50m 010 20 50m sem. 7 | Kampus Łukasiewicza 38
elewacja północna dziedzińca, przekrój a-a
Laboratoria grupa A
Mikroelektronika i Technologie wodorowe
Biotechnologia
Laboratoria grupa B
Elektromobilność
Budownictwo
Inne funkcje Zagospodarowanie terenu
Powierzchnie biurowe
Komunikacja
Strefy dostaw
Kantyna z zapleczem kuchennym
Strefa konferencyjna
Pomieszczenia pomocnicze
Strefa rekreacji i wypoczynku
Zieleń niska
Zieleń wysoka
Zbiornik retencyjny
Drzewa
Miejca parkingowe dla gosci

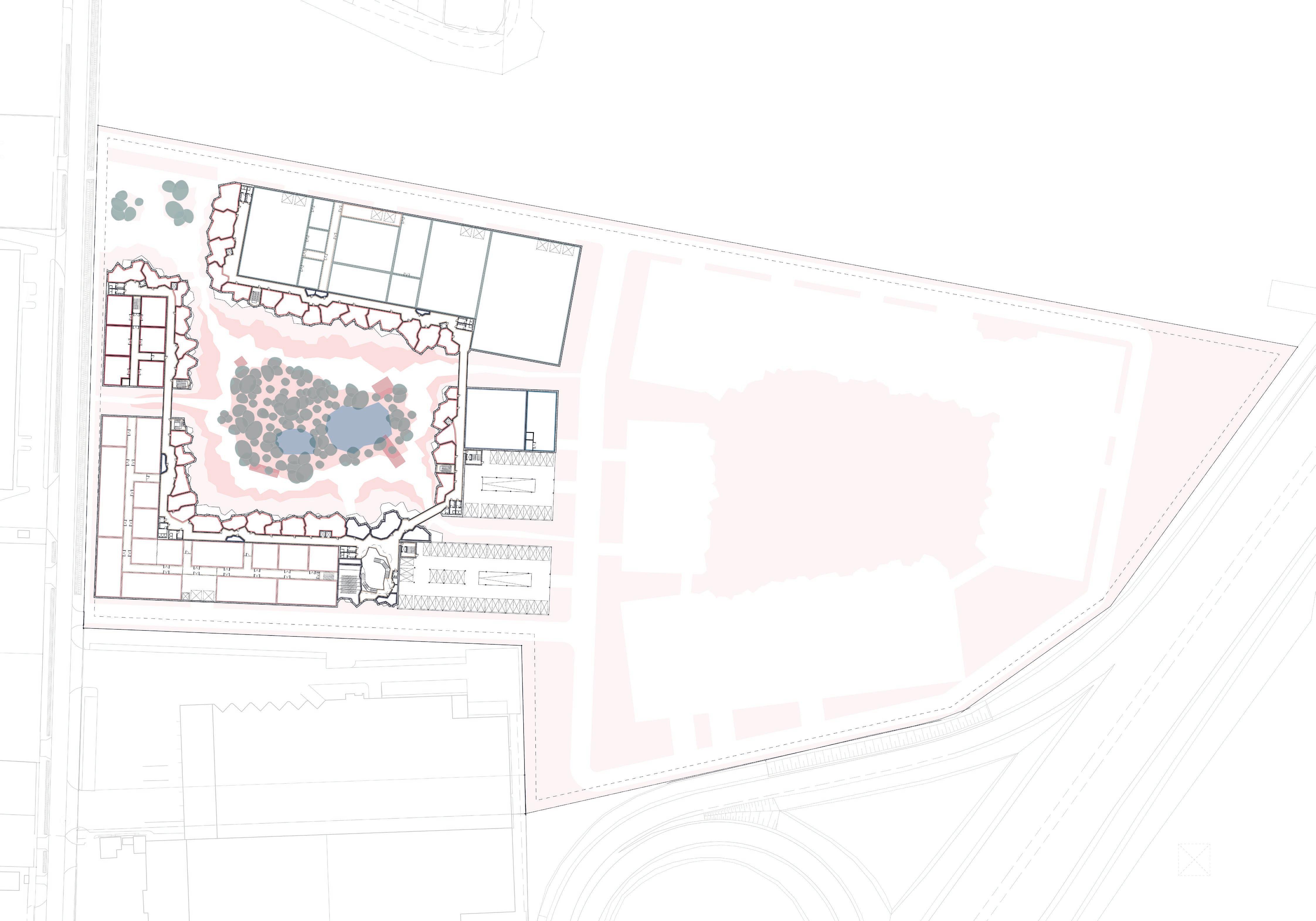

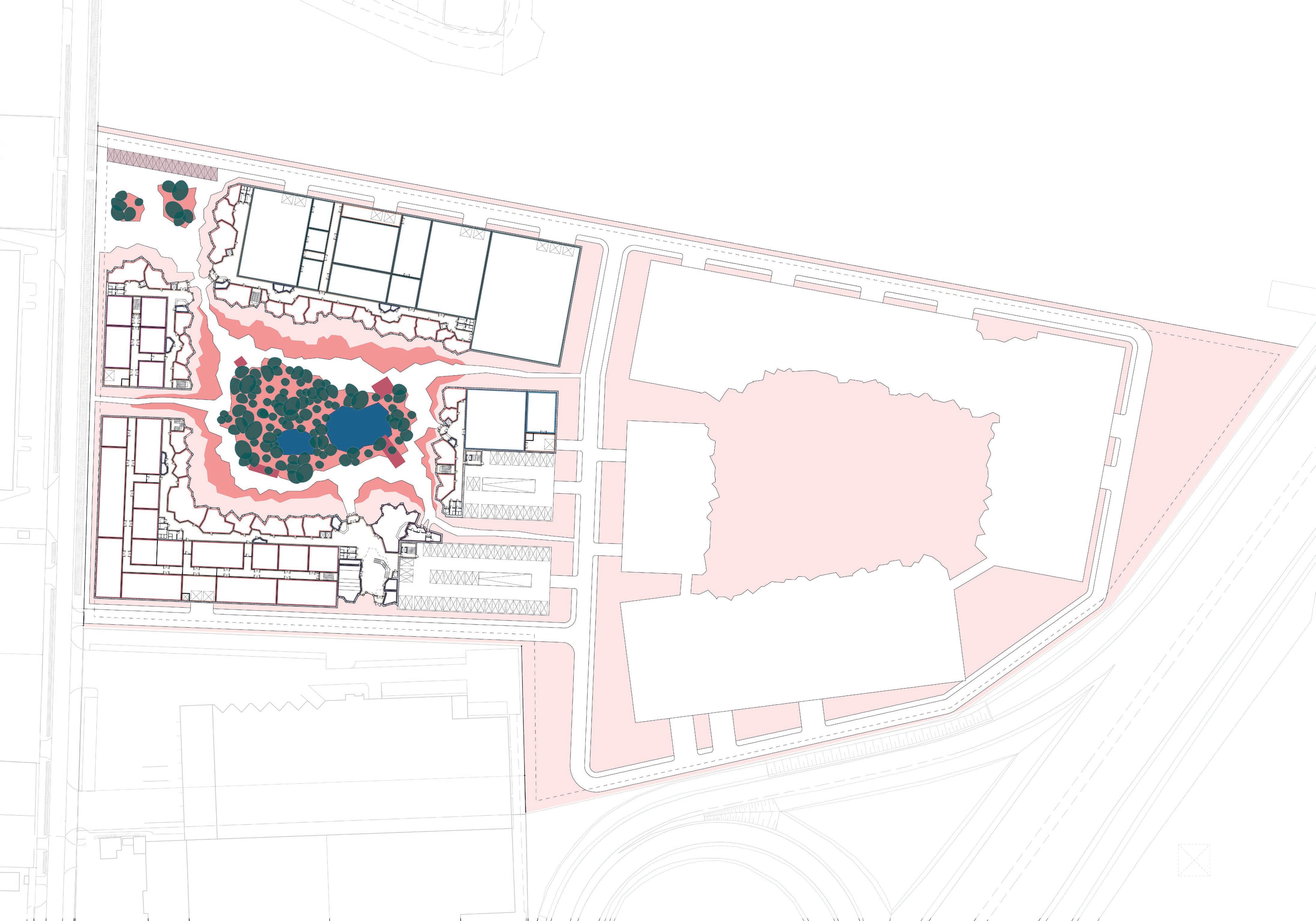

rzut kondygnacji 0 z zagospodarowaniem terenu
elewacja wschodnia dziedzińca, przekrój b-b
010 20 50m sem. 7 | Kampus Łukasiewicza 39

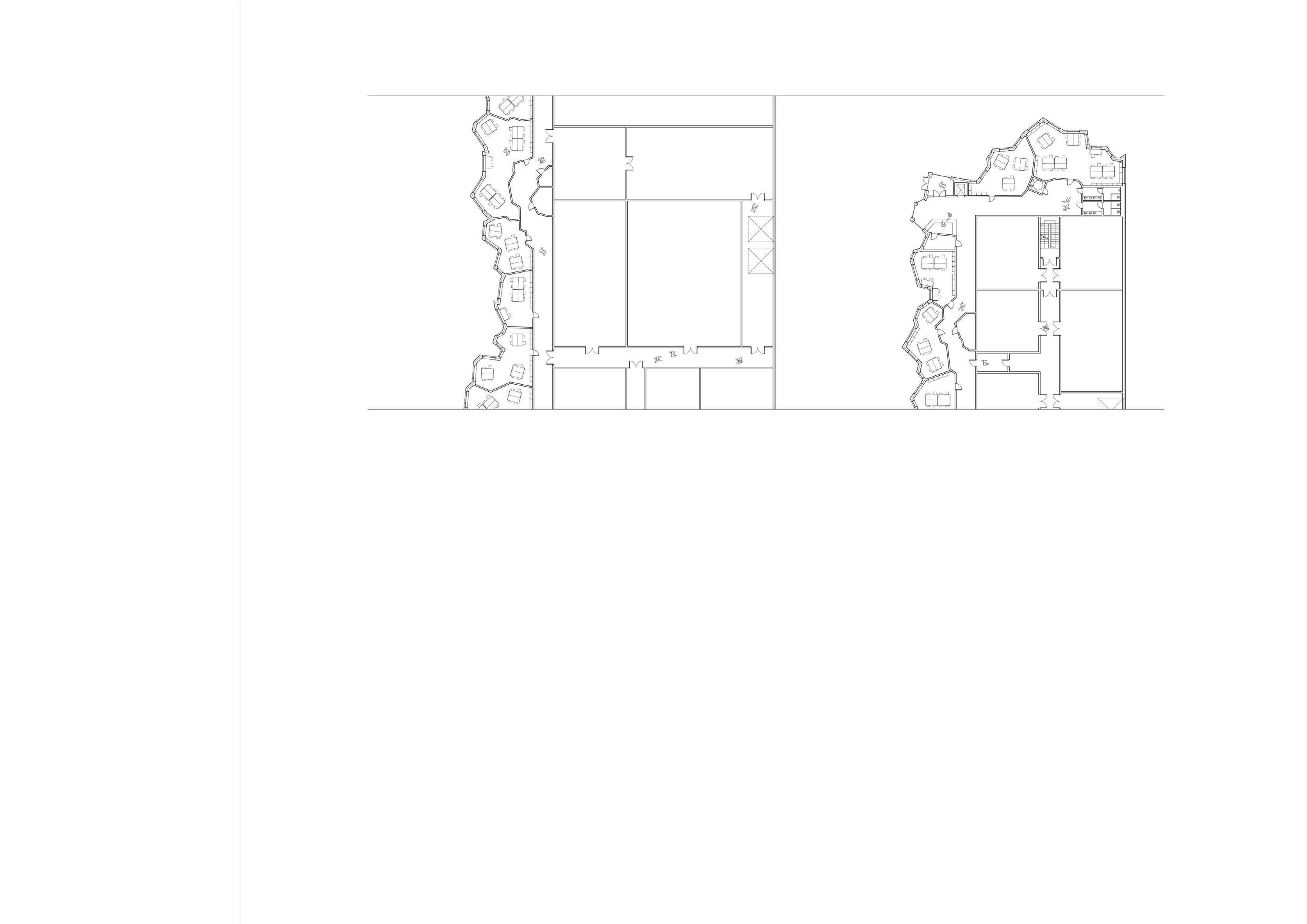

rzut kondygnacji +2 010 20 50m rzut kondygnacji +1 010 20 50m sem. 7 | Kampus Łukasiewicza 40
detal elewacji 00,5 1 2m sem. 7 | Kampus Łukasiewicza 41
sem. 7 | Kampus Łukasiewicza 42
sem. 7 | Kampus Łukasiewicza 43

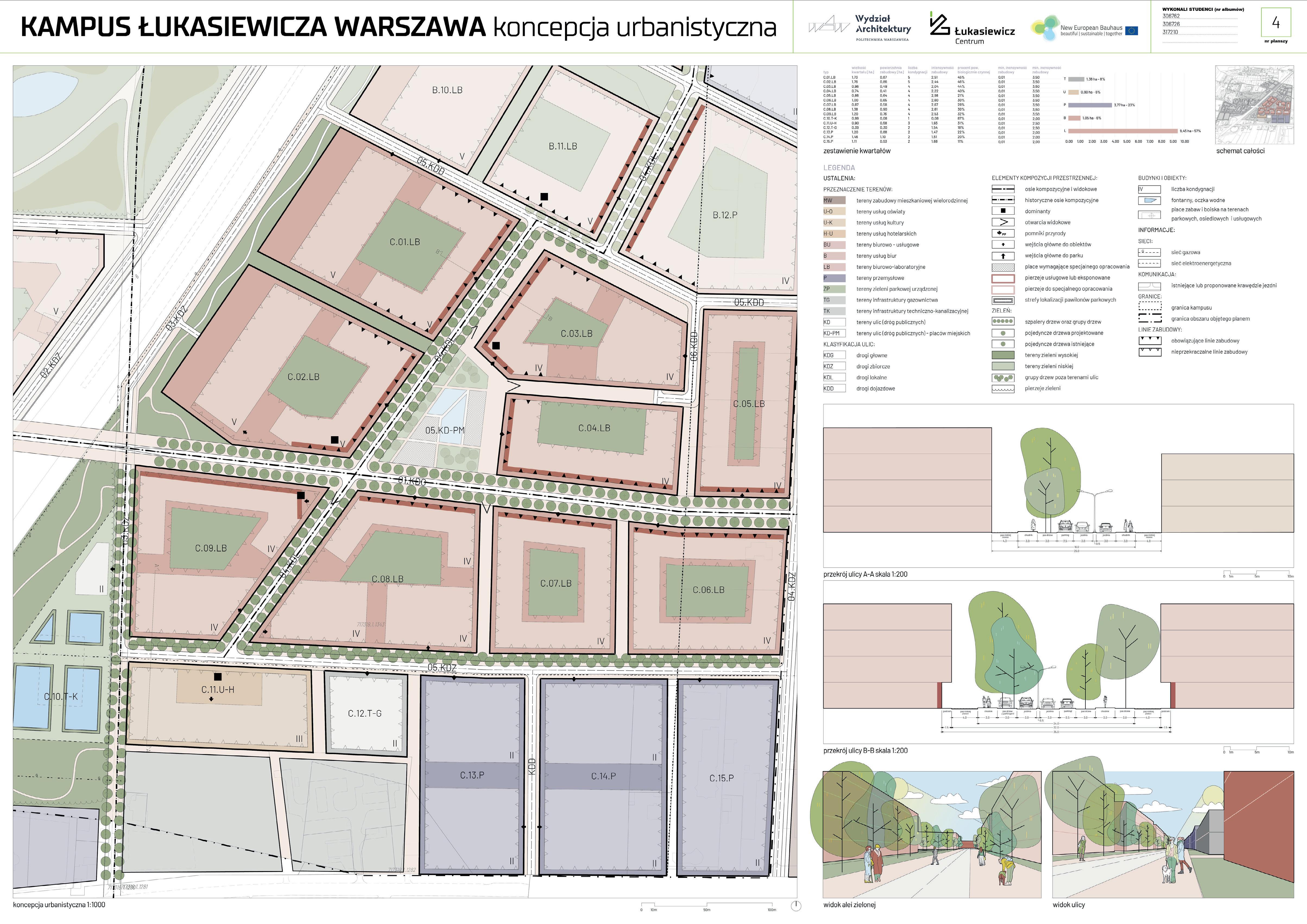

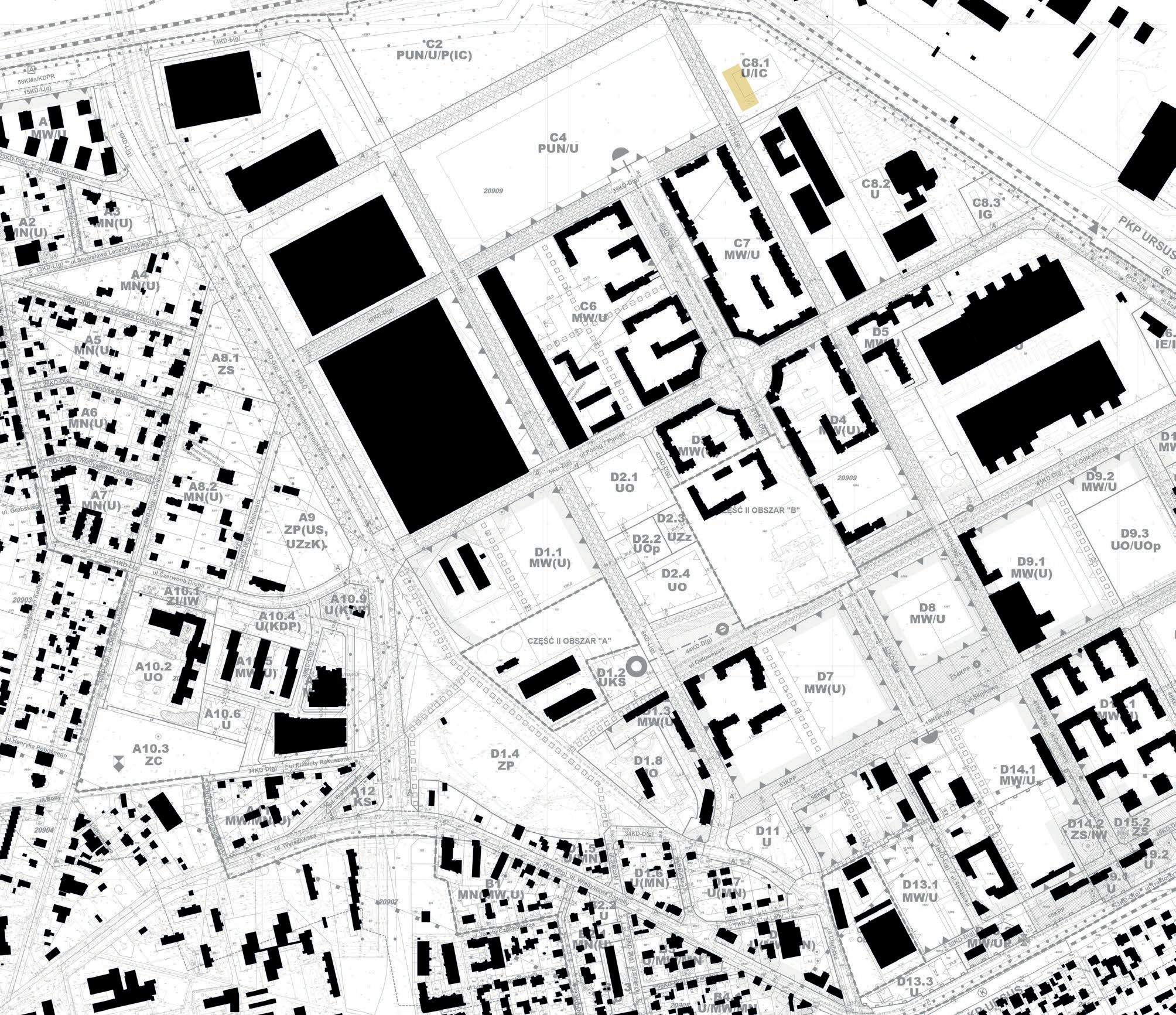

Kampus Łukasiewicza - koncepcja urbanistyczna
zajęcia: Projekt Urbanistyczny 2 (plan miejscowy)
semester: 7 semestr r.a. 2022/2023
praca grupowa (grupa 3-osobowa): w portfolio zaprezentowano tylko pracę własną
adres: Macierzysz, Polska
powierzchnia działki: całość - 813 574 m2
projektowany fragment - 281 471 m2
Prezentowany projekt przedstawia nowoczesną dzielnicę łączącą funkcje badawczo-rozwojowe, produkcyjne, usługowe i społeczne. Opiera się on na wielofunkcyjności kwartałów i różnorodności przestrzeni wspólnych. W koncepcji uwzględniono elementy zielonej infrastruktury, a ponadto zaplanowano siatkę przestrzeni rekreacyjnych i społecznych, która uwzględnia potrzeby zarówno obecnych, jak i przyszłych mieszkańców, pracowników oraz rodzin z dziećmi.
Główną ideą projektu jest stworzenie dwóch systemów funkcjonalnych połączonych ze sobą wiaduktem. Każdy z nich posiada własne lokalne centrum z placem, które połączone są ze sobą główną strukturą publiczną z usługami. Przez całą działkę przebiegają zielone aleje, prowadzące użytkowników pomiędzy parkami i skwerami. Projektowane aleje mają swoją kontynuację poza działką, prowadząc m.in. do zabytkowego Fortu Chrzanów.
sem. 7 | Kampus Łukasiewicza 44
szkoła
hotel
plac miejski lub skwer
centrum kulturalno-naukowe z biblioteką
koncepcja całości
przedszkole
pawilon kawiarniano-wystawowy
plac zabaw
centrum sportu i rekreacji
sem. 7 | Kampus Łukasiewicza 45
8 717319.1.1343 B.02.LB ZP P.07 B.11.LB B.12.P C.01.LB C.02.LB C.03.LB C.04.LB C.05.LB C.06.LB C.07.LB C.08.LB C.09.LB B.10.LB V 02.KDZ 05.KD-PM 01.KDG 04.KDZ 03.KDZ 03.KDZ 04.KDL 04.KDL 04.KDL DDK.60 05.KDD 05.KDD 04.KDZ V V II IV IV IV IV IV IV IV V V 02.KDG V V IV II IV 03.KDZ B B A G G G G G G sem. 7 | Kampus Łukasiewicza 46
9,45 ha - 57% 1,05 ha - 6% 3,77 ha - 23% 0,90 ha - 6% 1,38 ha - 8% 0,001,002,003,004,005,006,007,008,009,0010,00 L B P U T C.05.LB C.03.LB C.04.LB C.01.LB typ C.02.LB C.O9.LB C.08.LB C.O7.LB C.O6.LB C.13.P C.14.P C.15.P C.10.T-K C.11.U-H C.12.T-G 0,86 0,96 0,74 1,73 wielkość kwartału [ha] 1,76 1,20 1,38 0,87 1,00 1,20 1,46 1,11 0,99 0,90 0,39 0,64 0,49 0,41 0,87 pow. zabudowy [ha] 0,86 0,76 0,90 0,58 0,65 0,88 1,10 0,93 0,08 0,58 0,30 4 4 4 5 liczba kondygnacji 5 4 4 4 4 2 2 2 1 3 2 2,98 2,04 2,22 2,51 intensywność zabudowy 2,44 2,53 2,61 2,67 2,60 1,47 1,51 1,68 0,08 1,93 1,54 21% 44% 40% 45% procent pow. biologicznie czynnej 46% 32% 30% 28% 30% 22% 20% 11% 87% 31% 18% zestawienie powierzchni pas drzew z parkingami jezdnia jezdnia pas drzew z parkingami chodnik chodnik paszieleniniskiej paszieleniniskiej 4.0 4.0 26.0 18.0 przekrój ulicy a-a chodnik pas drzew z parkingami jezdnia jezdnia parkingi pas drzew pas niskiej zieleni pas niskiej zieleni 32.0 1.5 1.5 35.0 chodnikpas drzew podcień podcień przekrój ulicy b-b widok ulicy widok alei zielonej 02 5 10m 02 5 10m sem. 7 | Kampus Łukasiewicza 47
portfolio Paulina Cieśla wybrane prace / 20192023
