PATRICIA BOSQUET FERNÁNDEZ PORTFOLIO ARQUITECTURA

02|

03|

OTRAS APTITUDES

01| RE-LIVING LA ESCOCESA
BARCODE
EXODUS

Máster habilitante - Rama Tecnología

Año: 2023-2024

Localización: Poblenou, Barcelona

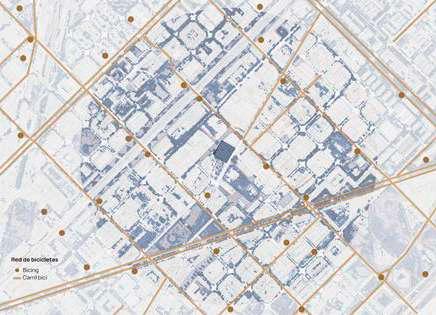

La Escocesa es un complejo industrial perteneciente al distrito conocido como el 22@. Comenzó a construirse en el siglo XIX y englobaba tanto naves para la industria textil como viviendas para sus trabajadores. La actividad industrial duró hasta 1998, momento tras el cual se estableció como espacio de congregación artística con apoyo del ayuntamiento.

El proyecto pretende continuar y potenciar esta comunidad entrelazándose con la asociación de artistas y añadiendo un sistema de vivienda cooperativa. Contando con sus propios estatutos, y diferentes tipos de usuarios. Todo ello en una búsqueda de facilitar y mejorar al máximo las condiciones de vida y trabajo de sus integrantes a través de la arquitectura.

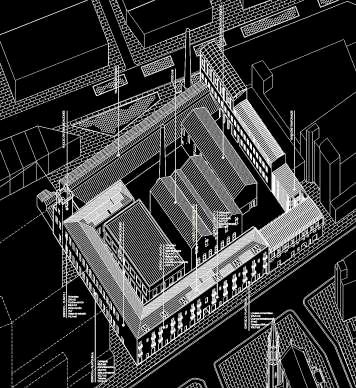

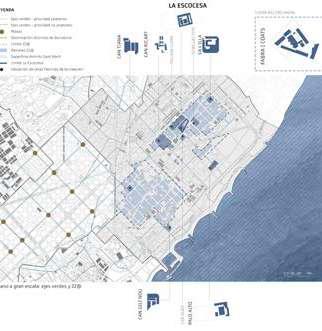

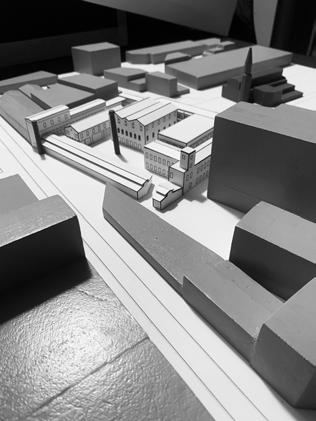

Se elabora un masterplan donde se plantea el tratamiento y rehabilitación de todo el complejo contando con las naves están siendo rehabilitadas por el ayuntamiento. Dotándolo de un complejo programa donde se incluyen desde espacios de trabajo y creación artística, viviendas, espacios de exposiciones hasta centros de formación.

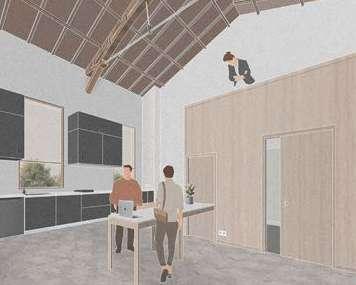

El proyecto se centra en la rehabilitación de dos de sus naves reactivando las plantas destinadas a vivienda, creando nuevas y destinando las plantas bajas a locales comerciales, talleres y aumentar la permeabilidad del complejo.

Existen diferentes tipos de usuarios asociados; por un lado, los usuarios externos (que acuden al complejo a utilizar los servicios) y los usuarios de la comunidad (que pueden ser residentes, trabajadores, o personas asociadas a la cooperativa).

Ante la existencia de diferentes tipos de usuarios dentro de la comunidad, se plantean a su vez dos tipologías de viviendas.

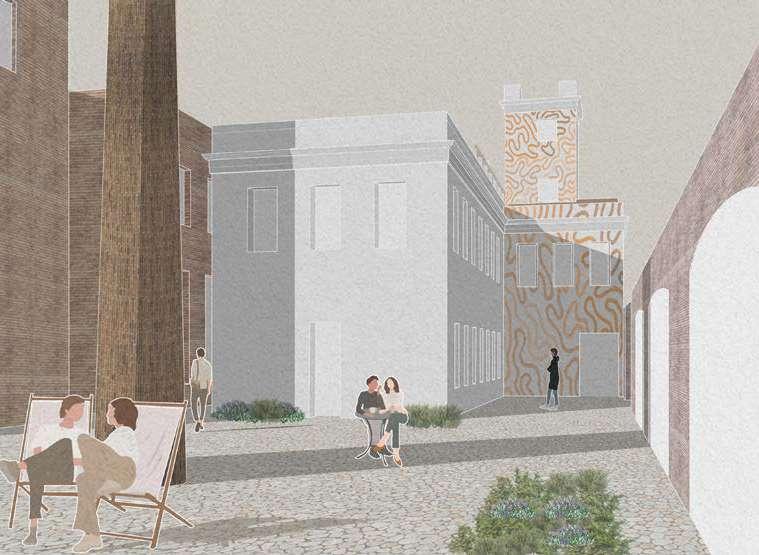

Creación de plazas y recorridos
Mayor permeabilidad en planta baja Usuarios y su nivel de acceso

Lamas orientadas

Retranqueo como vestíbulo previo de entrada

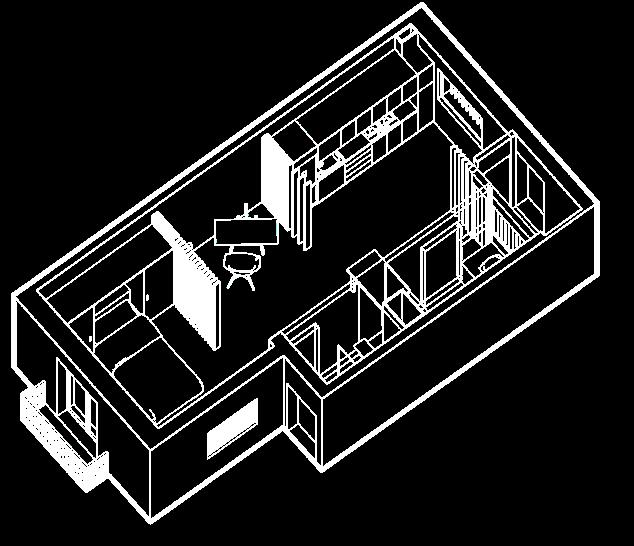

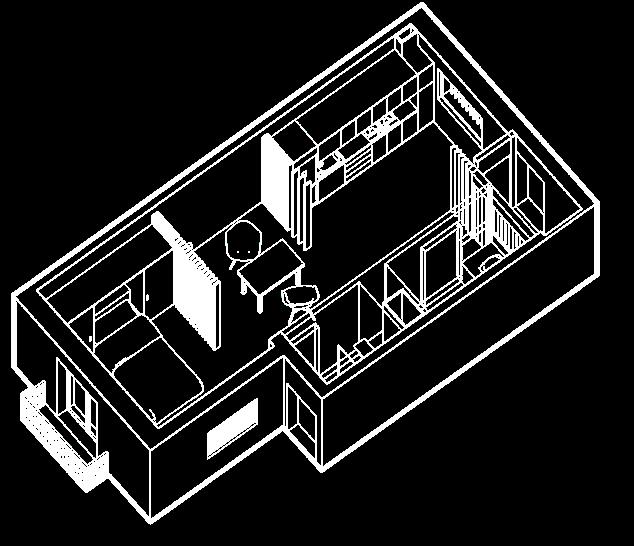

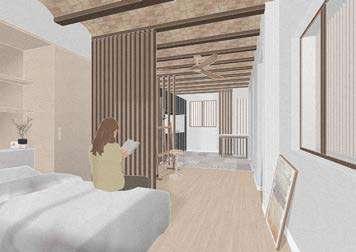

Configuraciones vivienda

Configuraciones vivienda

Lamas separadoras de espacios

Cerramiento con lamas orientables

Cerramiento plegable de lamas horizontales orientables

+2.40

Ventana fuera de la línea de visión desde el pasillo exterior

+0.60

+0.00

Espacio de almacenamiento y protección frente a caídas

Mueble equipado con partes extraíbles

Aumento de la privacidad al aumentar de cota

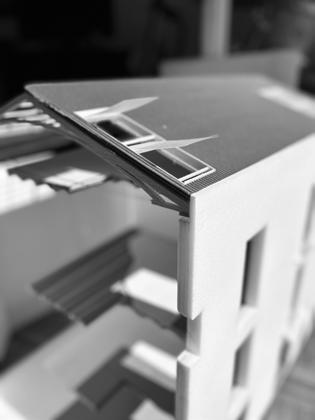

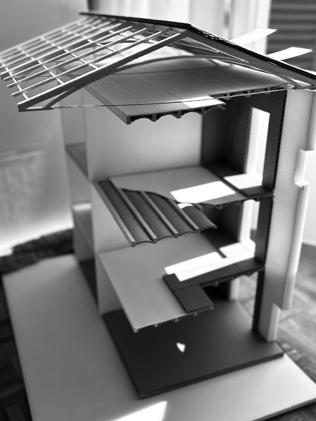

A nivel constructivo se parte de un estado teórico donde hay que levantar, reparar y/o sustituir determinados elementos estrcuturales como el mortero y viguetas de los forjados, cerchas y cubierta. De igual manera a las fachadas, al estar protegidas , se las trata levantando el mortero actual para la reparación de immperfecciones y la posterior colocación de un nuevo mortero de cal.

Por su parte, la cimentación se refuerza de manera lateral y se conecta con la nueva cimentación de la pasarela de acceso a las viviendas. Esta pasarela se apoya, a su vez, en el muro de carga mediante un apoyo en dilatación para evitar la transmisión de momentos.

Huecos de escaleras como reguladores climáticos

1. Albardilla metálica

2. Peto de cubierta

3. Canalón de recogida de aguas de cubierta

4. Cercha de madera

5. Muro de fábrica e= 30 cm

6. Revoco de mortero de cal

7. Ventana de nueva creación

8. Lamas verticales orientables

9. Ventana automatizada

10. Policarbonatos abatibles automatizados

11. Teja cerámica

12. Rastrel para tejas

13. Aislamiento térmico de paneles rígidos de XPS 100 mm

14. Tablero de rasilla cerámica

15. Sistema de placas bajo teja Onduline BT50

16. Fijación mecánica mediante tornillos de tipo espiral

17. Tablero de DM Hidrófugo de 19 mm

18. Lámina impermeabilizante

19. Anclaje para policarbonatos a cerchas

20. Aislamiento térmico con acabado de placas de Pladur

Cementex especial para exteriores

21. Anclaje químico Hilti HAS U 5.8 M10x150 de acero galvanizado/apoyo con resina híbrida inyectable HIT-HY 270 adecuada para mampostería

22. Cartelas metálicas (e=8mm) soldadas a UPN

23. Taco de neopreno estructural 80x70x5mm

24. Placa de anclaje 200x200x8mm

21. UPN 100 soldado a placa de anclaje

25. UPN 100 soldado a placa de anclaje

26. Tensores cercha

27. Mortero aligerado con arlita

28. Bovedilla de rasilla cerámica

29. Dintel de nueva creación

30. Muro de fábrica e= 15 cm

31. Aislamiento térmico

ECO-WÜTERMIC 80 mm con trasdosado

32. Revoco de mortero de cal

33. Perfil RM68 de ventana de madera Riba Massanell

34. Celosía de lamas fijas verticales de madera orientadas

35. Vegetación en fachada con

sistema de pulverización de agua

36. Trasdosado

37. Suelo ténico elevado Butech acabado cerámico

38. Tablero DM 19mm

39. Aislamiento térmico de paneles rígidos de XPS 60 mm DE ALTA RESISTENCIA A COMPRESION

40. Lámina anti-impacto

41. Mallazo

42. Viguetas de madera

43. Conectores de viguetas de madera a mallazo

44. Suelo ténico elevado Butech acabado cerámico

45. Aislamiento térmico de paneles rígidos de XPS 60 mm DE ALTA RESISTENCIA A COMPRESION

46. Perfil RM68 de ventana de madera Riba Massanell

47. Vierteaguas

48. Canalón de recogida de aguas de pavimento drenante para reutilización

49. Solera

50. Galga de polietileno

51. Lecho de gravas

52. Anclaje químico

53. Refuerzo de zapata 40 x 70 cm

54. Zapata corrida existente

55. IPE 140

56. UPN 100 soldado a placa de anclaje

57. Toldo automatizado

58. HEB 160

59. Pasamanos de barandilla de protección de vidrio

60. Tubular 100 x 60 x 4 mm

61. Barandilla de protección de vidrio 1,1m

62. L 40 x 4 mm

63. Tubular 60 x 60 x 4 mm

64. Suelo de microtramex

65. HEB 160

66. Placa de anclaje

67. Pavimento drenante TERA-

NA® SIX Acqua joint 20x10x8cm

68. Gravilla de asiento

69. Base de grava

70.

71.

28

Drenaje de agua para reutilización
Enano de hormigón armado
x 28 cm
72. Zapata
x 80 x
73. Viga de atado
x
Atrios - Invierno
Atrios - Verano

Proyectos 6 | Proyecto de Sistemas Constructivos

Año: 2020 | 2022

Localización: Ciudad Universitaria, Madrid

Vídeo resumen:

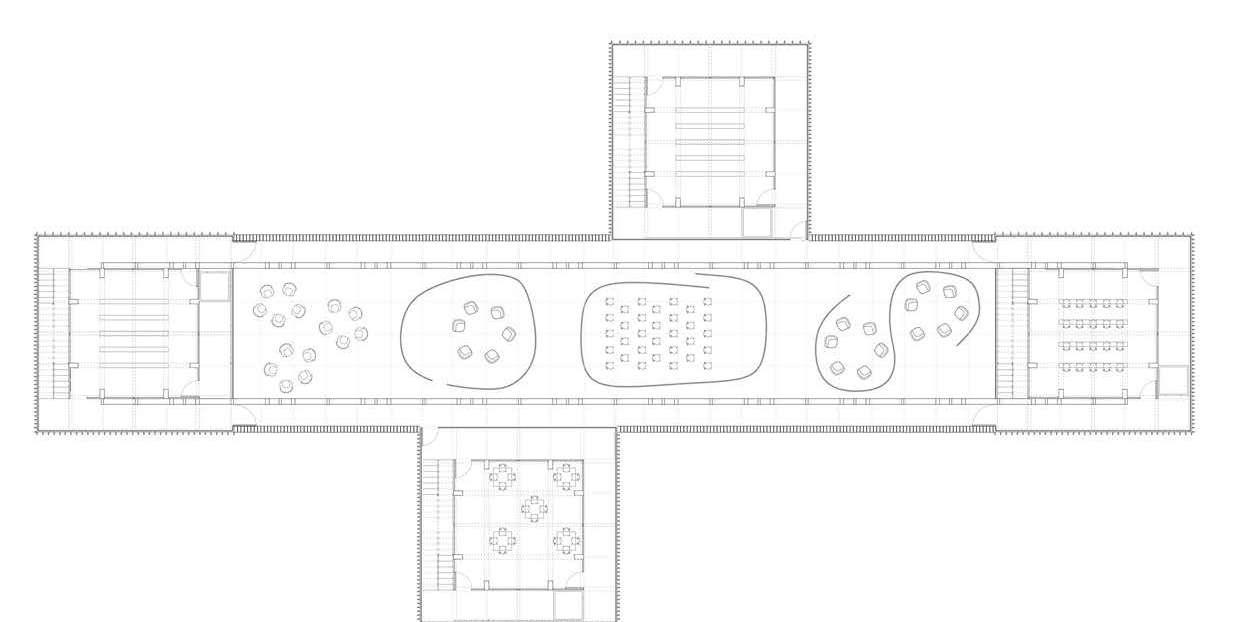

Se propone la creación de una biblioteca que pueda servir a todas la facultades situadas en la Ciudad Universitaria de Madrid. La cual albergue espacios multiculturales donde se desdibujen los límites del pensamiento.

El solar corresponde al Campo de Rugby de Cantarranas y en él se busca la aparición de un nuevo paisaje cuya imagen acompañe a los conductores que abandonan la ciudad por la carretera de La Coruña.

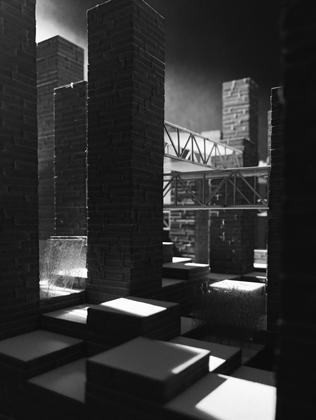

Partiendo de un sistema de píxeles, de variaciones de cota y de llenos y vacíos se propone un nuevo modelo de biblioteca basado en la fragmentación, donde cada torre represente una parte distinta de la cultura, centrándose así en distintas áreas de conocimiento.

Esta biblioteca se plantea no solo como un lugar convencional de estudio y almacenamiento de libros, sino como algo mucho más abierto donde caben

espacios de intercambio cultural, de encuentro, de exposiciones, etc.

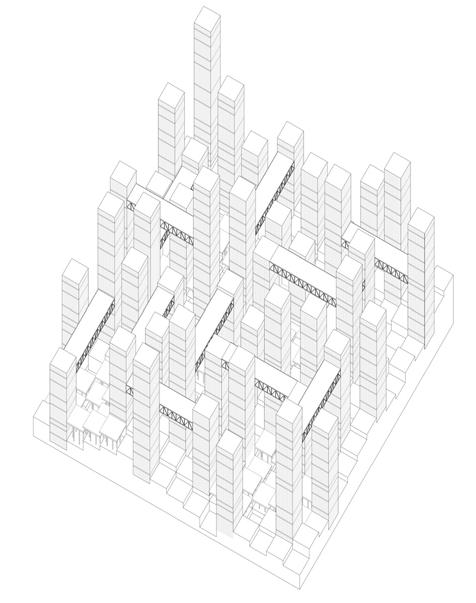

Las torres se encuentran situadas en un solar de 200 x 200 m y forman parte de una retícula de 12,5x 12,5 m.

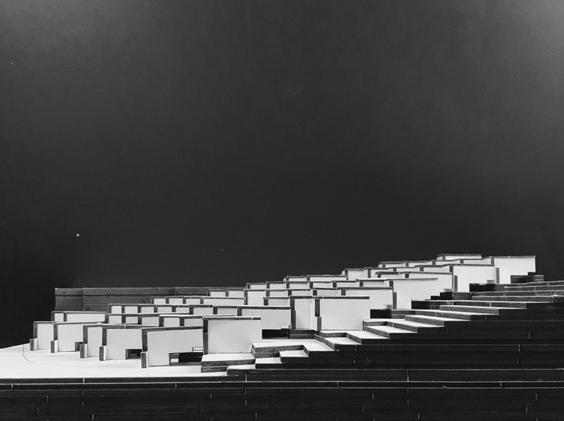

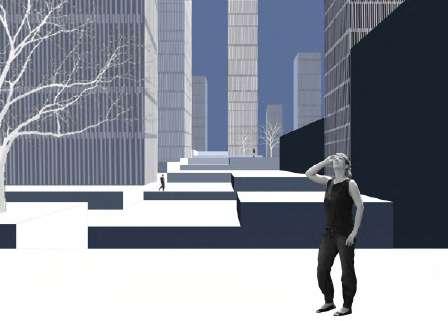

Estas están interconectadas mediante pasarelas a diferentes alturas y por toda la superficie del solar, la cual se caracteriza por sus variaciones de cota y por albergar zonas enterradas.

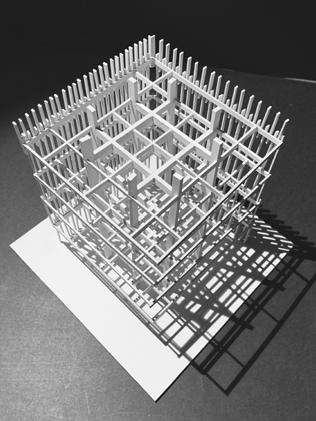

Entramado de pilares y vigas de hormigón armado

Zona perimetral en voladizo

Comunicaciones en zona perimetral

Zona interior con cerramientos de policarbonatos y vidrio

Cerramiento perimetral de vidrio y lamas verticales de madera

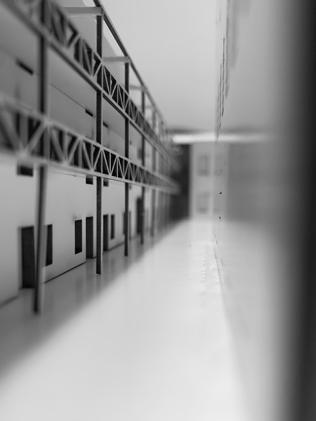

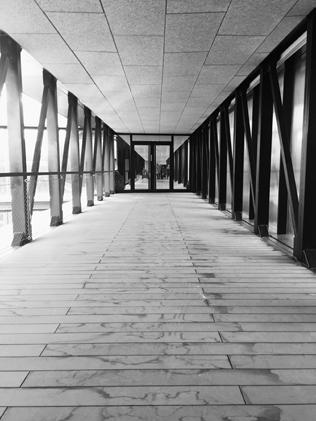

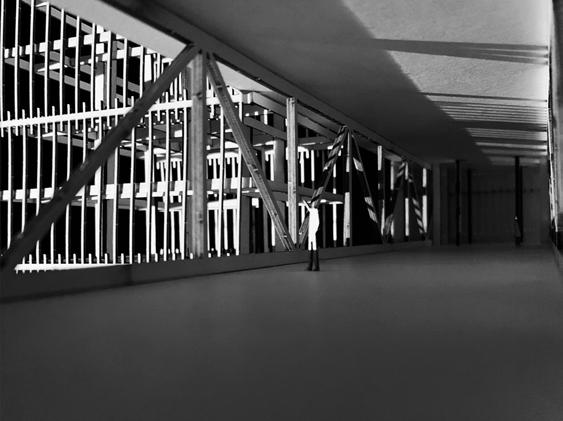

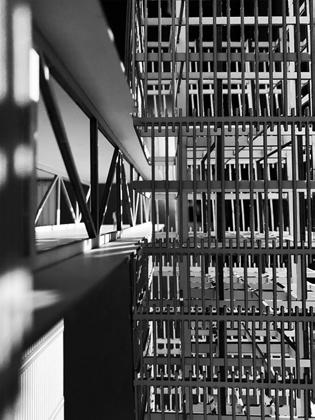

Las pasarelas permiten la conexión entre diferentes torres a diferentes alturas y conforman mediante cerchas de acero que se apoyan en los pilares de las torres situadas en los entremos.

Tomando como base el proyecto de Barcode, se realiza el desarrollo constructivo del proyecto, haciendo que cumpla con la normativa vigente en Madrid y en España. Para ello, se amplía el tamaño de la retícula base a 25 x 25 m, y , a su vez, se escoge solamente una zona

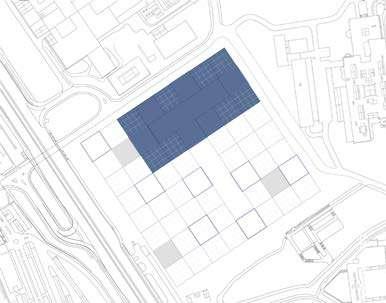

del solar de dimensiones 150 x 75 m

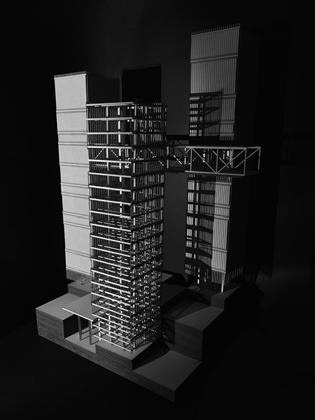

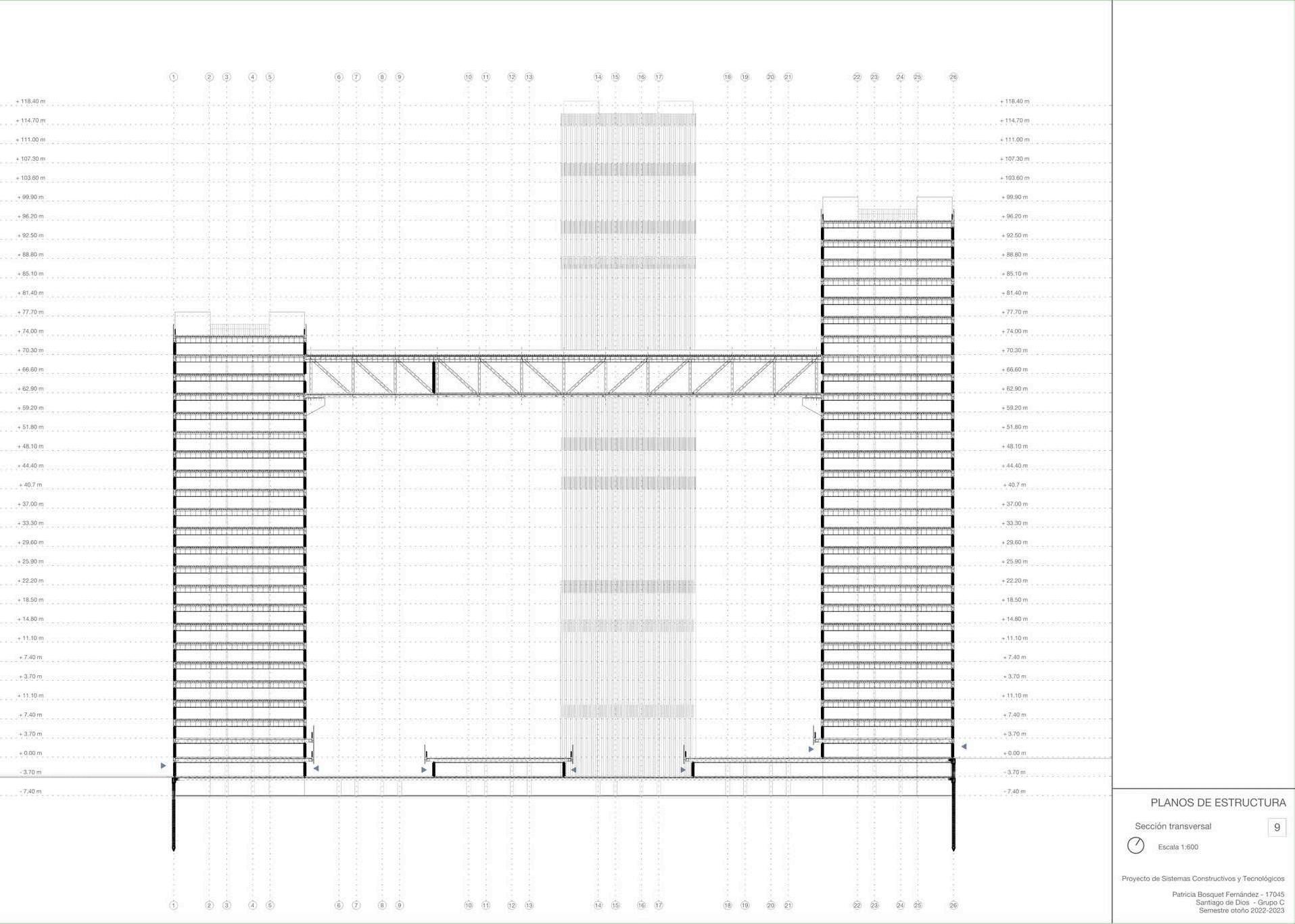

Para las plantas enterradas y las plantas bajas se emplea una estructura de hormigón armado con forjado reticular; las partes superiores se resuelven en acero y forjados de chapa colaborante.

Cada torre cuenta con dos núcleos de hormigón armado que sirven como estructura principal y que recogen las cargas de cada planta.

La pasarela que conecta las torres también se construye con una estructura de acero y se apoya en las torres laterales mediante apoyos de hormigón armado que nacen de los núcleos de las torres.

Se presta, a su vez, gran atención al cumplimeinto de la normativa, adaptandose y cumpliendo el CTE. Prestando especial atención a la protección contra incendios y la accesibilidad.

Cumplimiento DBSI | DBSUA

Soporte para el muro cortina

Proyectos 8

Año: 2021

Localización: Moscú, Rusia

*Proyecto realizado en un grupo de 3 personas*

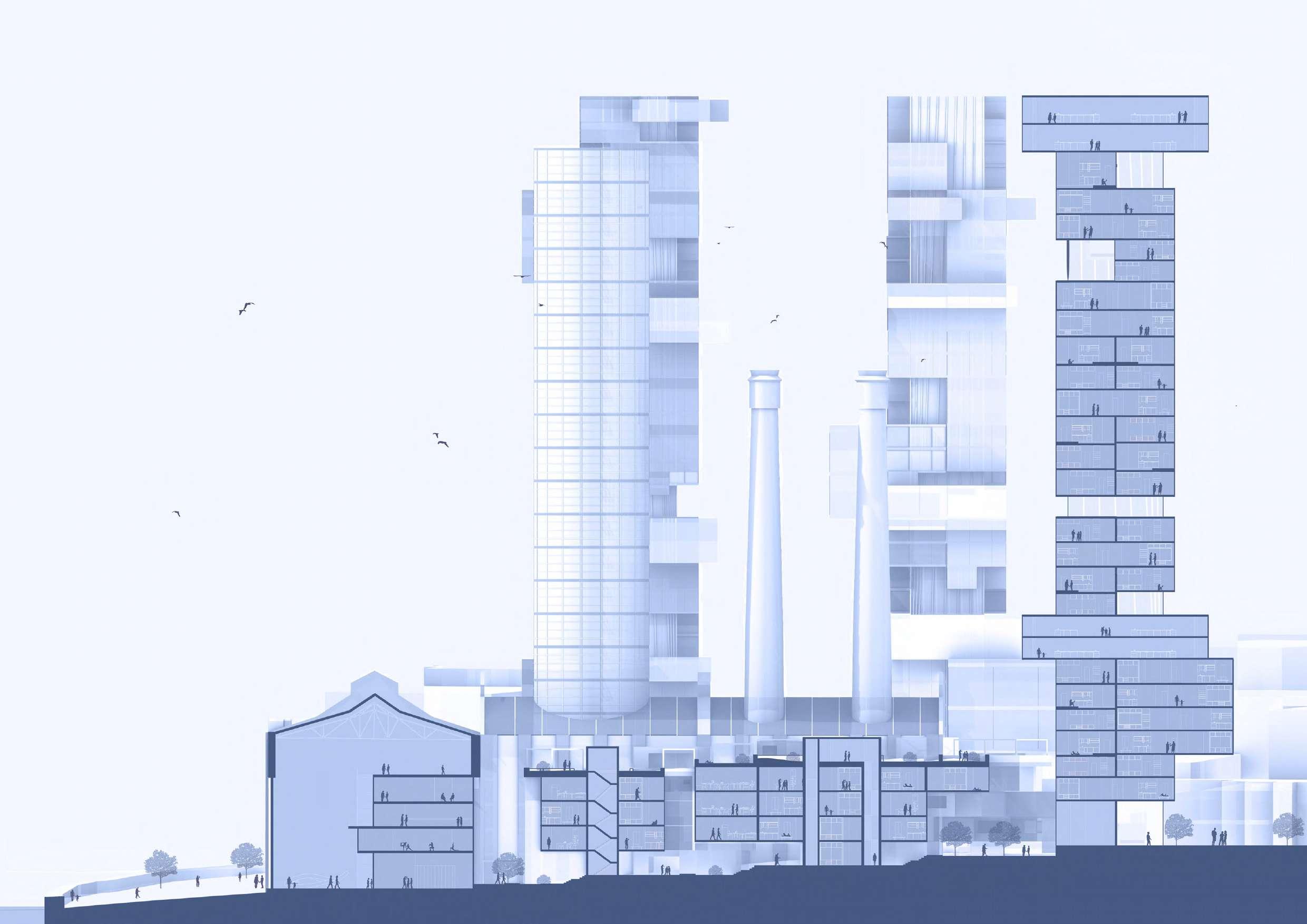

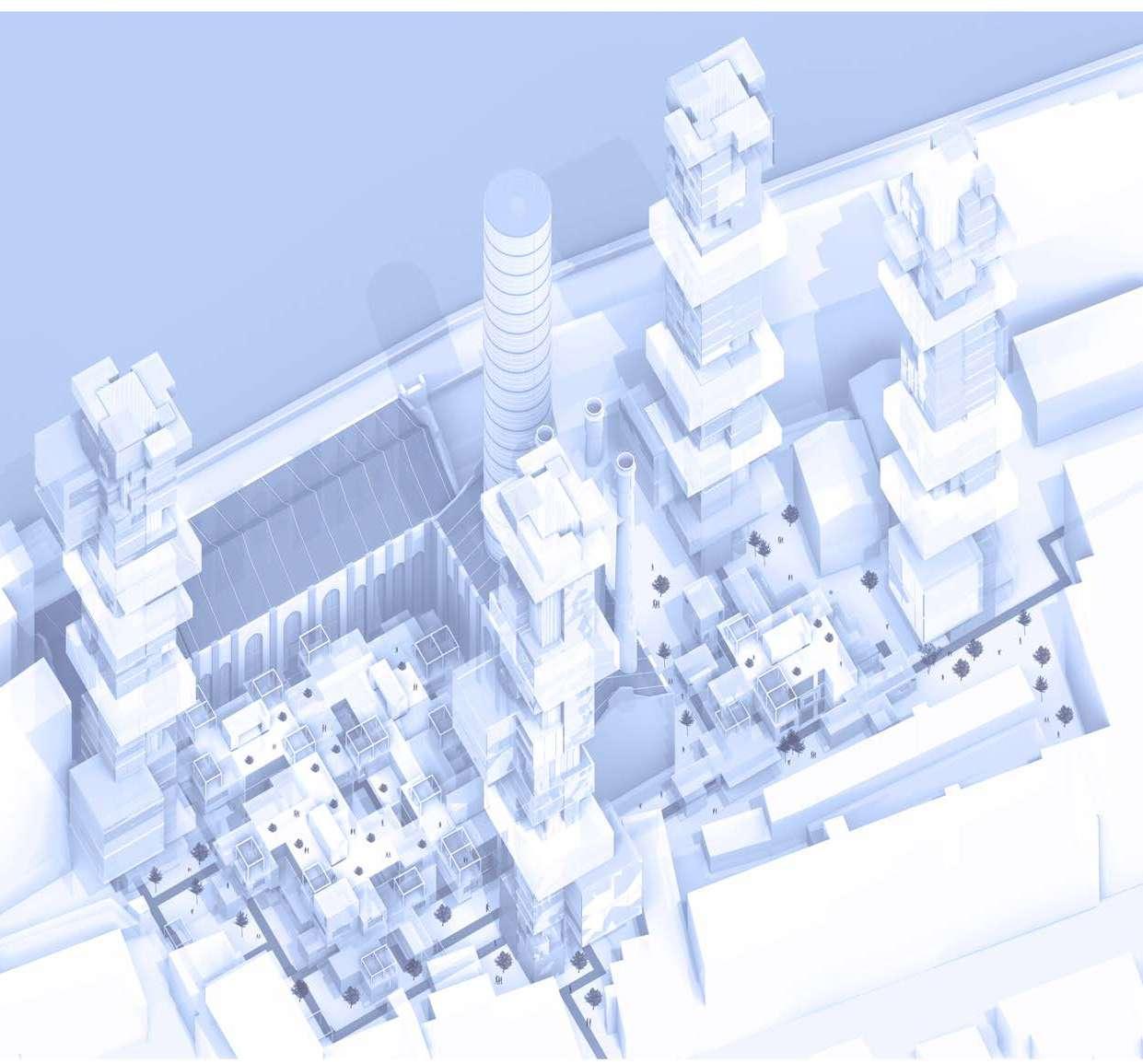

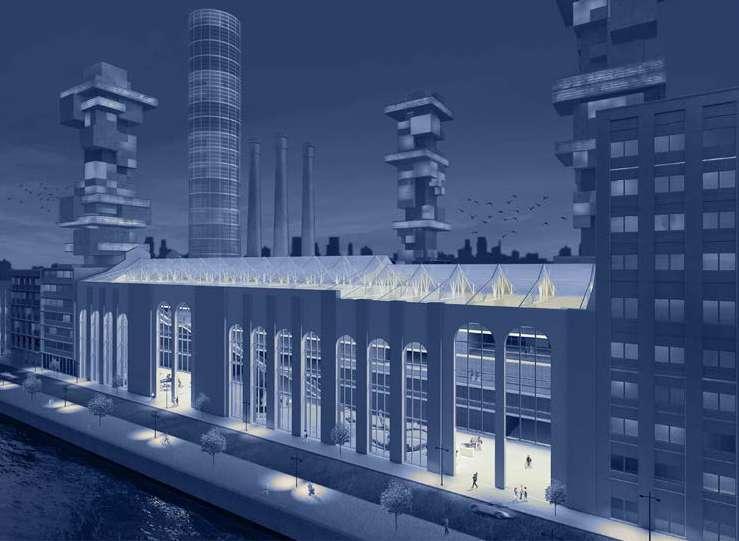

El proyecto se sitúa en Moscú, Rusia, en una antigua central eléctrica. El principal objetivo del proyecto se basa en combatir problemas como la depresión ocasionada por la falta de luz, y otro tipo de afecciones.

Para ello se propone la creación de una cooperativa. Cuyo objetivo principal es ayudar a aquellas personas que necesiten ir a terapia, así como la producción de alimentos y energía para el complejo de manera sostenible, de tal forma que se sufraguen los gastos de luz y alimentación para los propietarios.

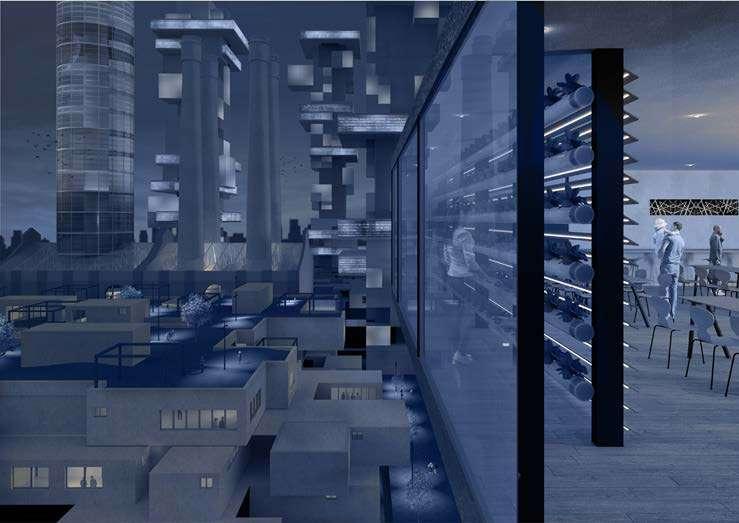

La producción alimenticia se realiza mediante el sistema de hidroponía, aplicada de dos maneras. Por un lado, para autoconsumo, localizada en las fachadas de los grandes comedores de las torres.

Por otro lado, hidroponía intensiva de manera radial, localizada en la torre circular, la cual se emplea para sufragar gastos y ofrece una rentabilidad del 85%.

A su vez, la producción energética se realiza mediante una central de biomasa, empleando los residuos orgánicos de la comunidad, y siendo capaz de cubrir todas las necesidades energéticas de la comunidad.

En este sistema aparecen dos tipos de usuarios. Por un lado, los socios de la cooperativa cuya estancia en el complejo es permanente al ser propietarios; y los cuales se localizan en las torres.

Por otro lado, los pacientes que acuden a terapia cuya estancia es temporal, localizándose en la zona más baja del complejo, la cual se ordena mediante un sistema de matbuilding.

A su vez estos pacientes se dividen en dos grupos. Aquellos que acuden solamente a las terapias, y aquellos que se encuentran internos de manera temporal.

A todos ellos se les cobra una mensualidad que aporta una rentabilidad para la cooperativa del 83%. Tendiendo los usuarios internos más privilegios como bonos de alimentación.

Las terapias ofertadas son: consultas psicológicas, hortoterapia, sesiones en cáma-

ras hiperbáricas y deportivas, terapias de luz y arterapia.

Al enfocarse para usuarios completamente diferentes, cada parte del complejo se conforma de manera diferente, existiendo una diferencia clara entre las torres y el mattbuilding.

Por un lado, las torres se dividen en viviendas, grandes comedores, y zonas de ocio y comercio. En cuanto a las viviendas, se agrupan 4 por planta.

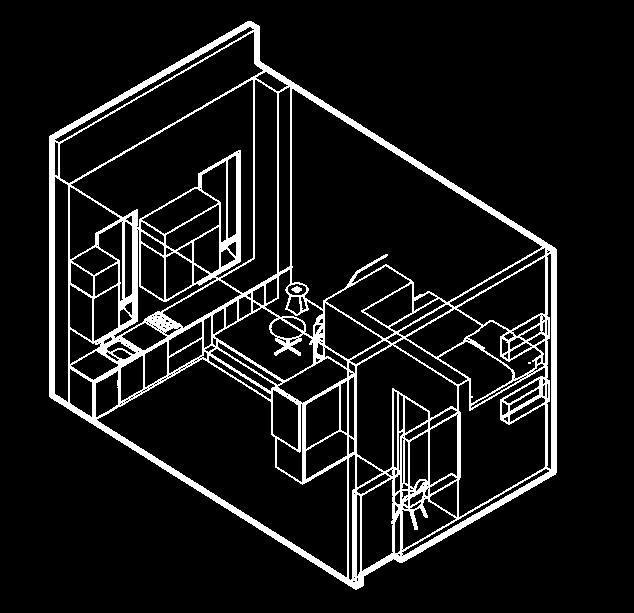

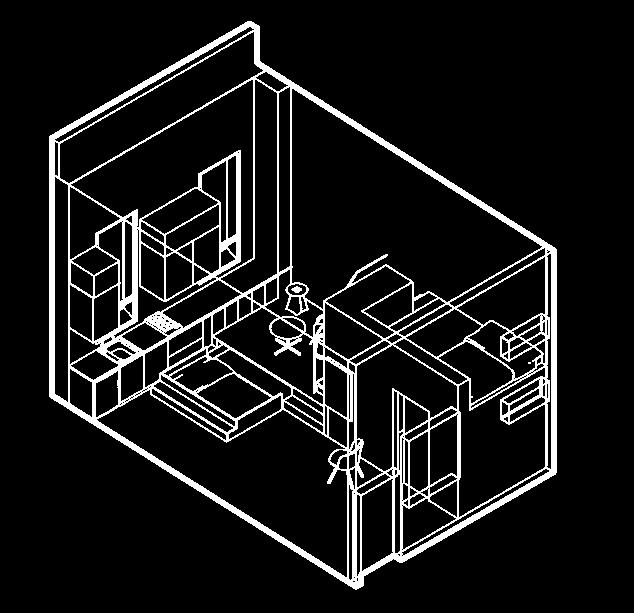

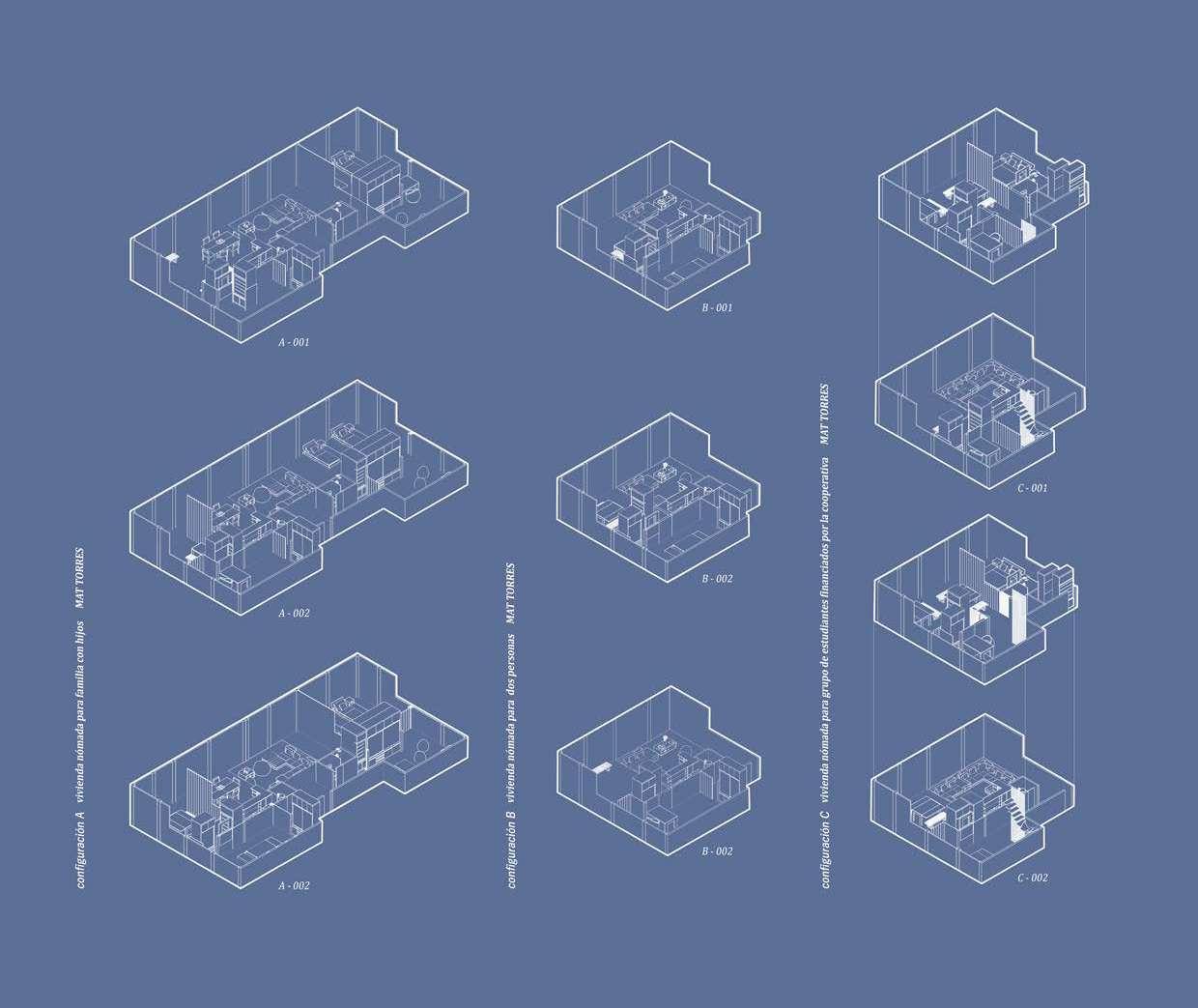

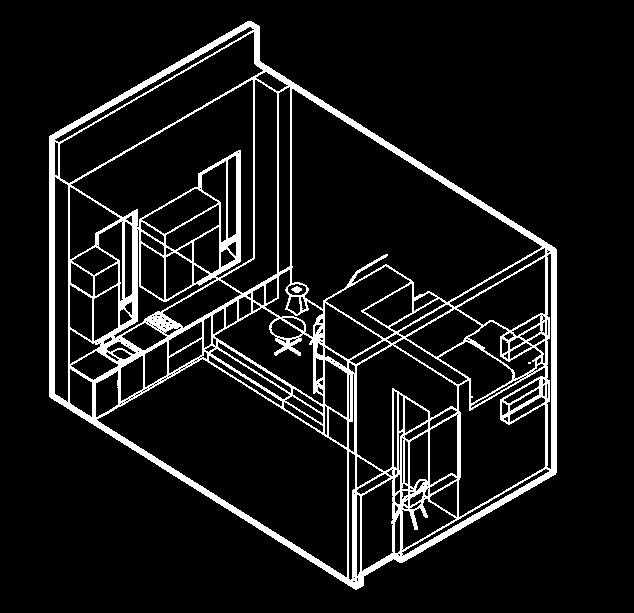

Se caracterizan por ser viviendas nómadas, donde el mobiliario se diseña específicamente para permitir la modificación de cada uno de los espacios de la vivienda y su adaptación a diferentes usos.

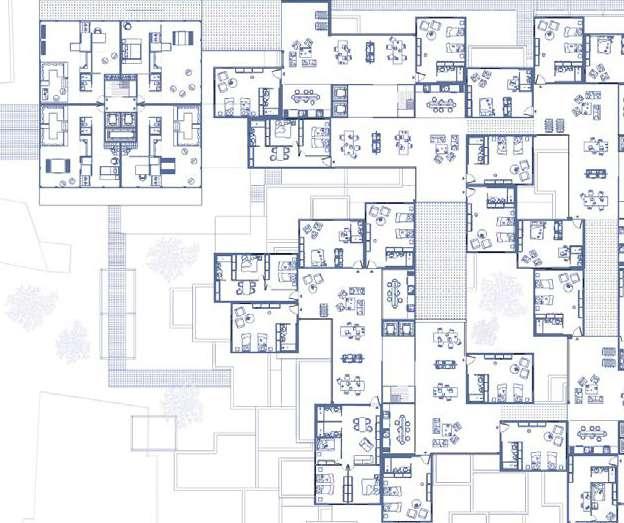

MATTBUILDING

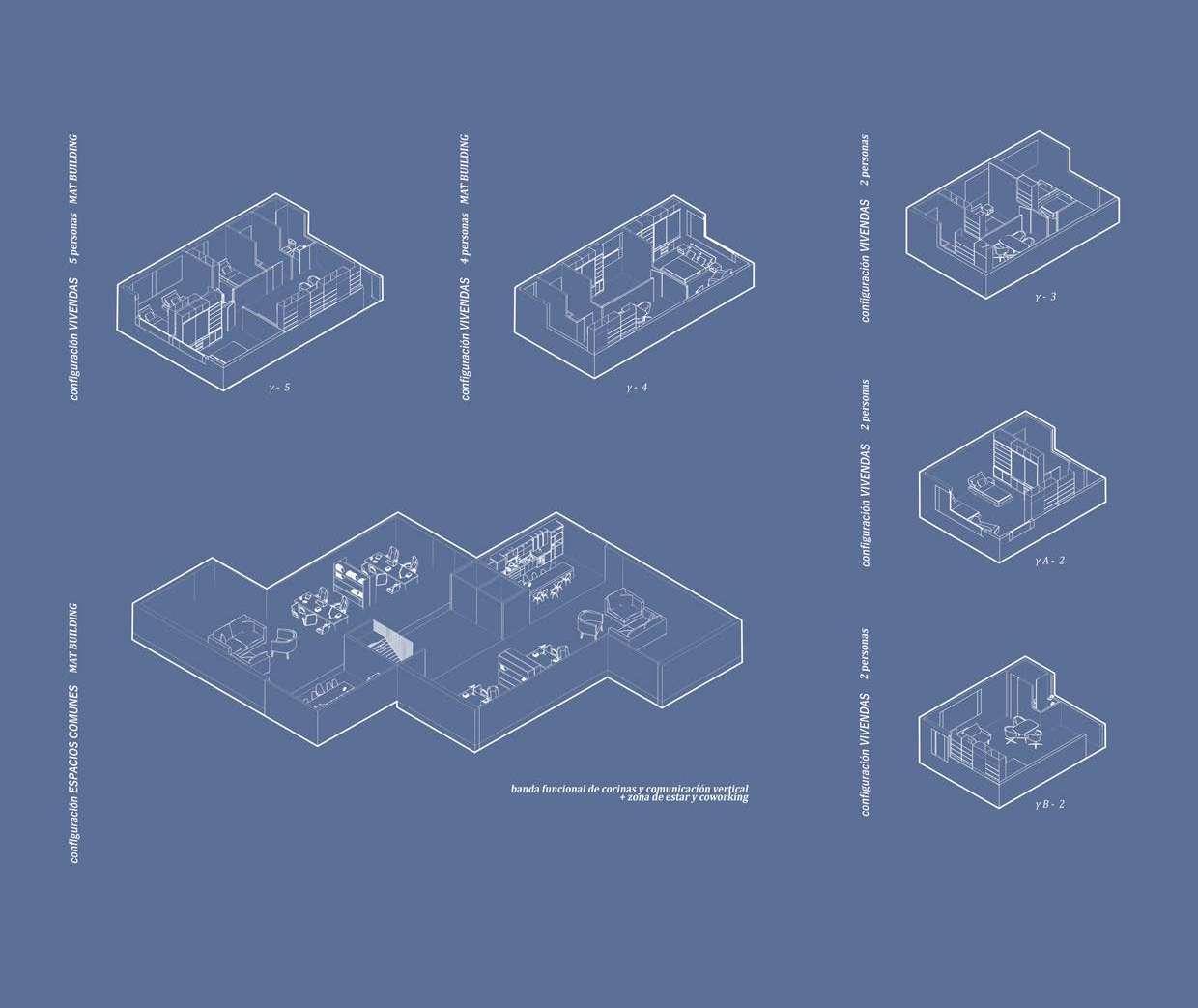

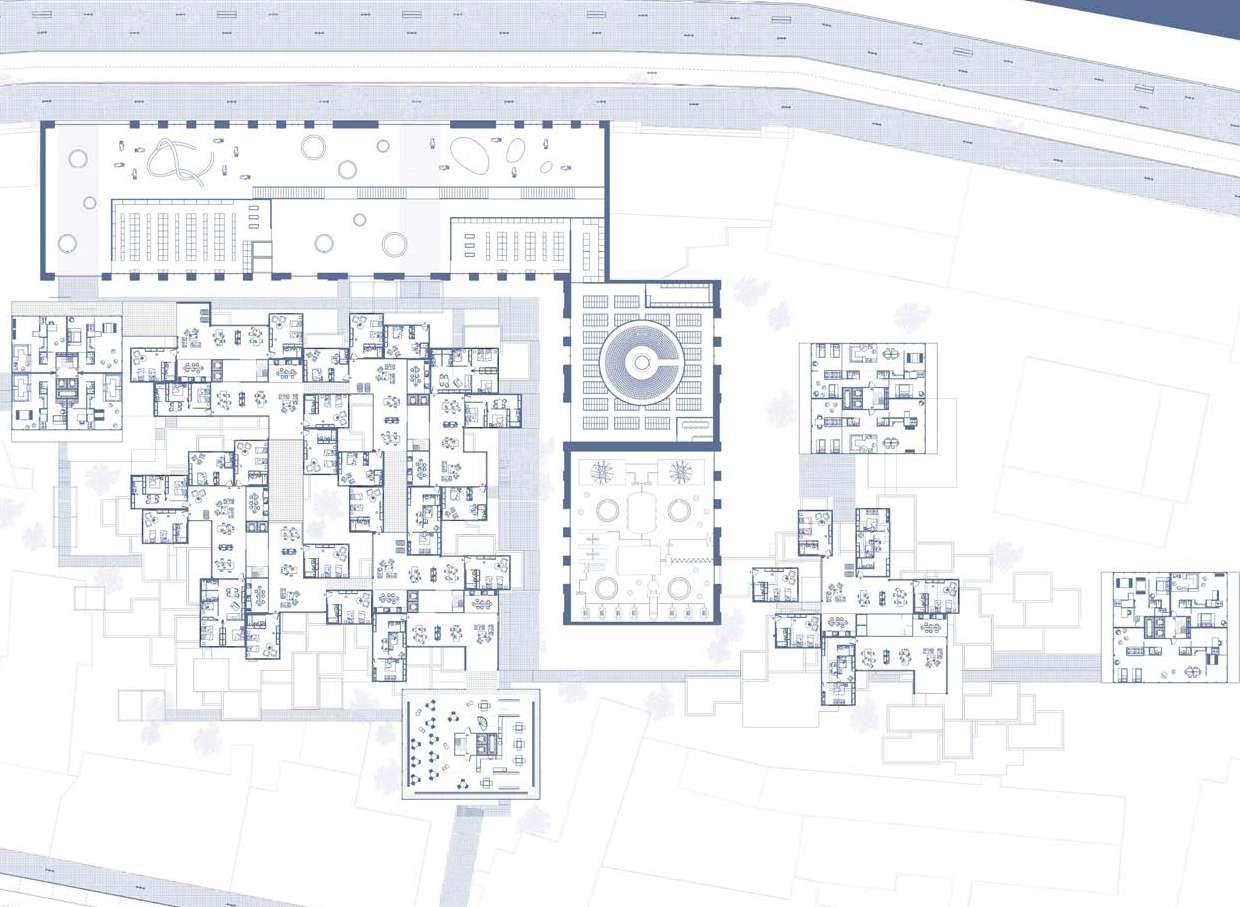

Se crea teniendo en cuenta las necesidades de los pacientes. De esta manera, se establecen diferentes grados de relación entre ellos.

En un primer nivel las habitaciones de 1 o 2 personas, las cuales se agrupan en espacios de convivencia más grandes desde 2 a 5 personas, compartiendo baños y una sala común.

A continuación, 2 o 3 de estas agrupaciones se a su vez se juntan compartiendo una cocina, comedor y zonas de reunión más grandes

TORRES

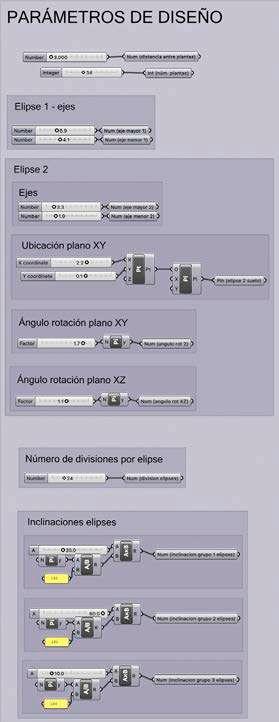

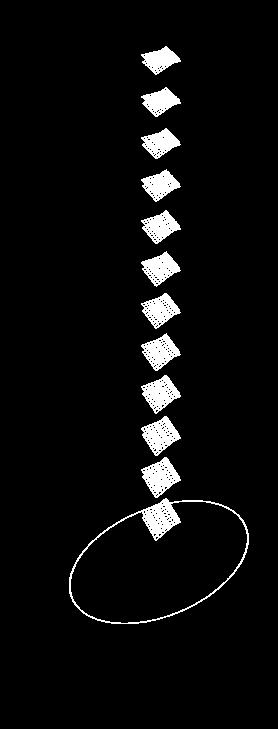

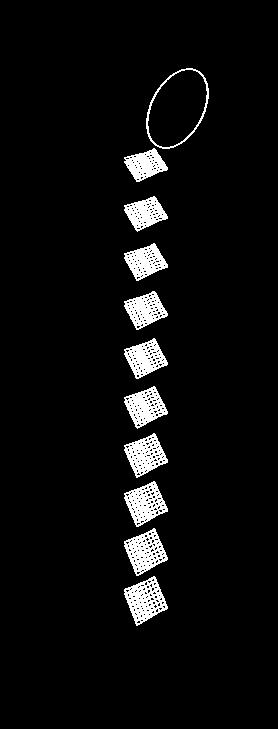

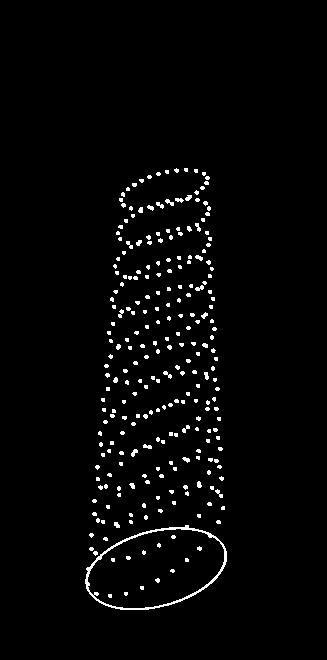

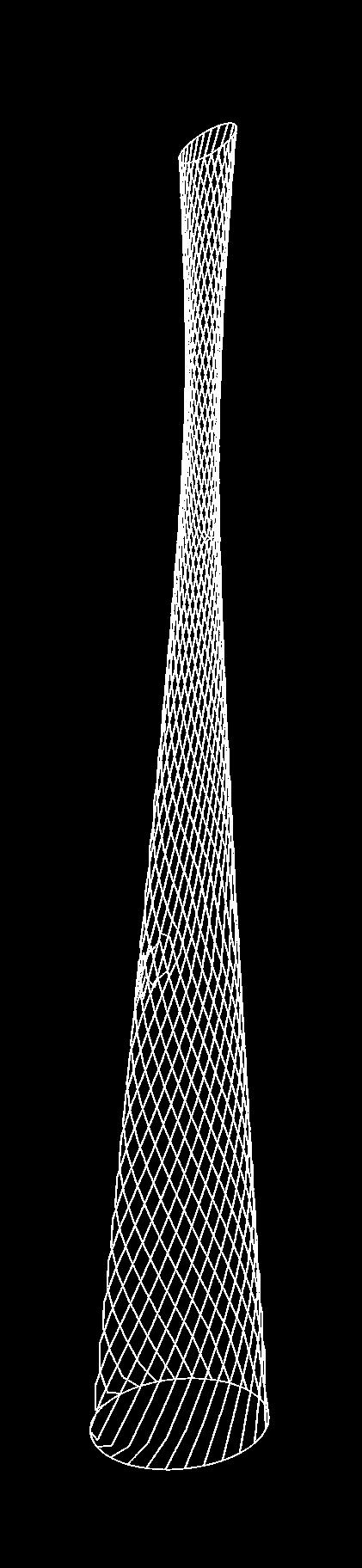

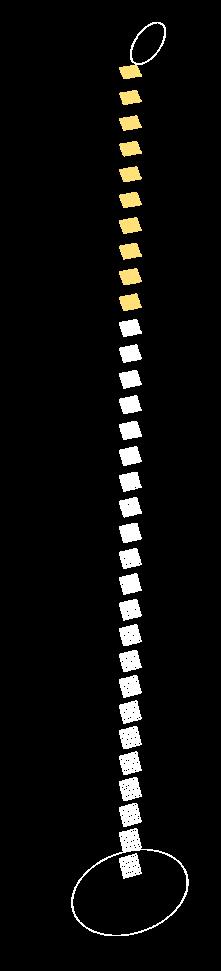

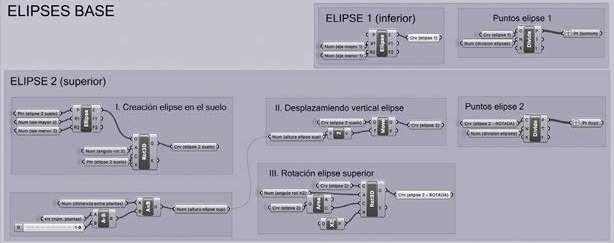

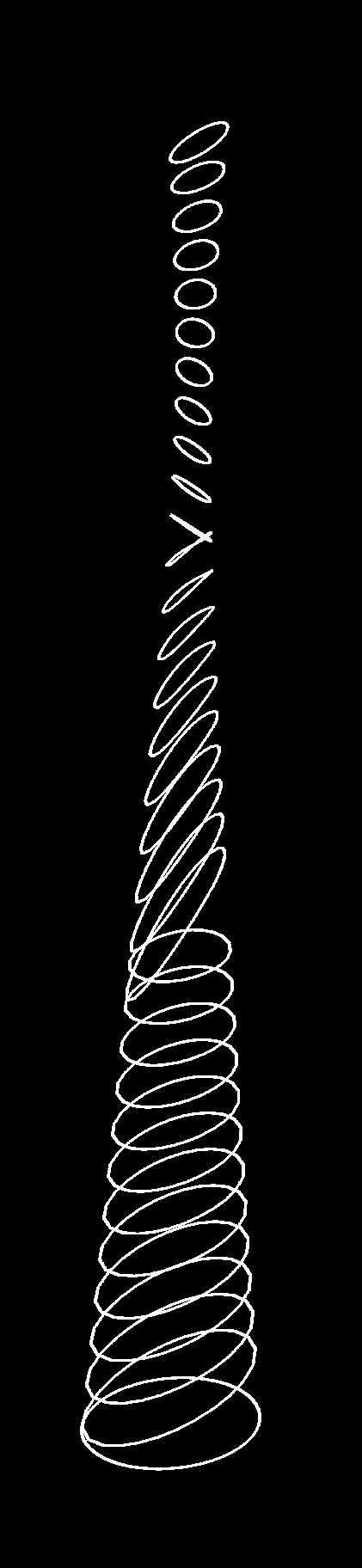

Se comienza por la creación de 2 elipses de diferente tamaño, descentradas, con ejes en diferentes direcciones y situadas en alturas diferentes.

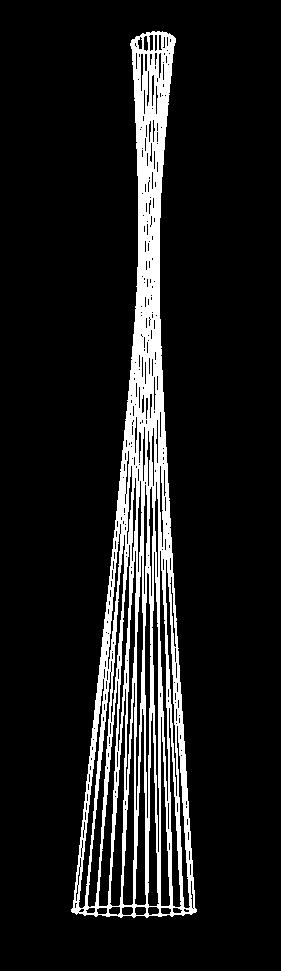

A continuación se hace una división de las elipses en el mismo número de puntos para la posterior unión de los mismos con el objetivo de generar la estructura principal.

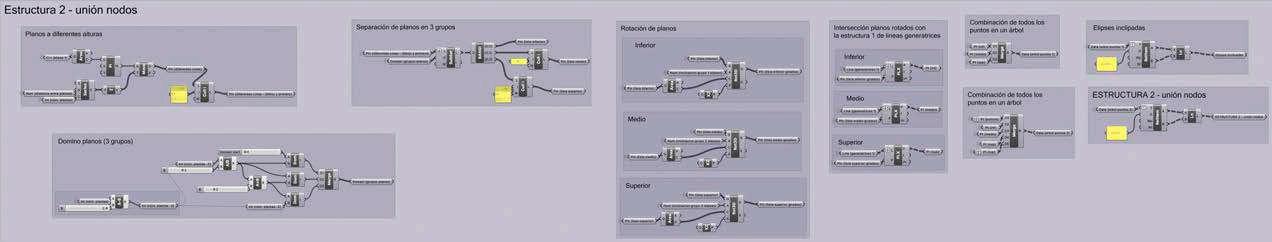

Después se procede a la creación de planos equidistantes entre las dos elipses y la subdivisión de los mismos en 3 grupos.

A continuación se rota cada grupo de planos con ángulos diferentes, teniendo 3 ángulos de rotación.

En este punto se realiza la intersección entre los planos con las líneas generatrices creadas previamente y que formaban la estructura principal.

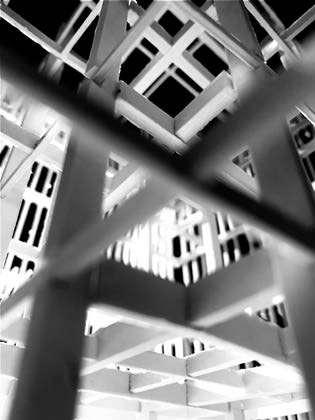

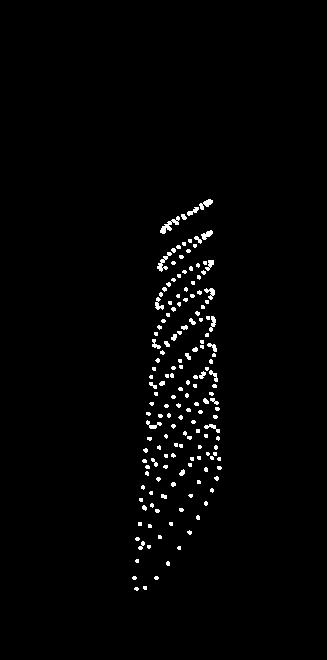

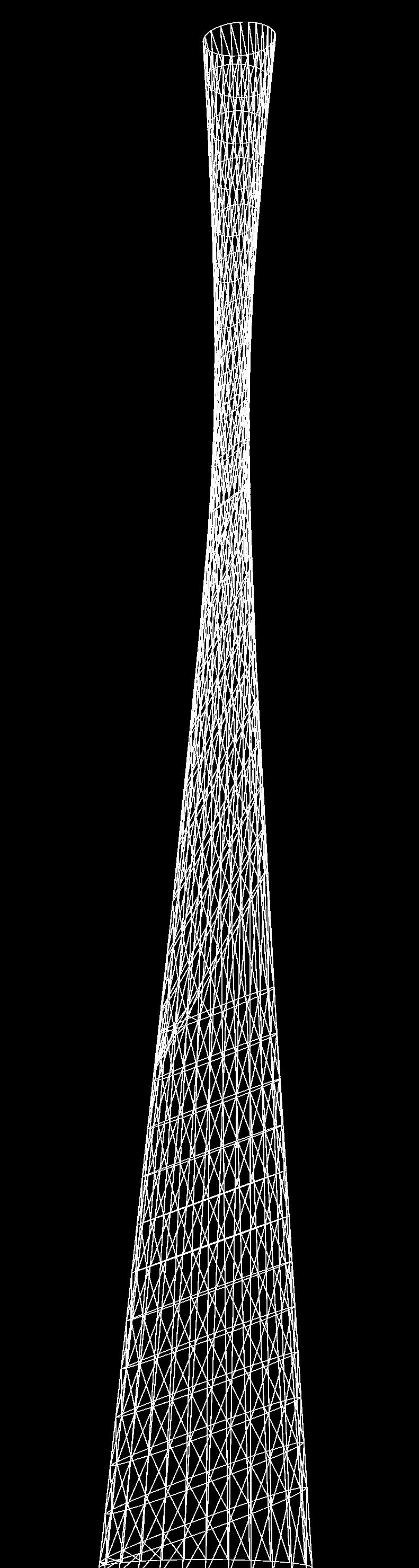

Finalmente con estos puntos se pueden generar las elipses inclinadas que forman la subestructura del proyecto la cual está formada a base de nodos.

PORTFOLIO ARQUITECTURA
PATRICIA BOSQUET FERNÁNDEZ
