PORTFOLIO 2025

ARCHITECTURE AND CO PALOMA GIRARD

Coupe-collage conceptuelle réalisée en licence.

page 04

T ERRE CRUE

« V I ll A A k RICH »

page 08

page 12

page 16

R ECONSTRUCTION

« C HICHAOUA , p OST - S é IS m E »

S C é NO g RA p HIE

U R b AINE

« g UE l I z m ANI f ESTO »

S C é NO g RA p HIE I TIN é RANTE

« C ARE IN CURE »

page 20 C O - HOUSIN g

« A pp ARTE m ENTS SATE ll ITES à A j UDA »

page 24

U R b ANIS m E

« À TRAVERS l ES p EU pl IERS »

page 28

l O g E m ENT CO ll ECTI f

« D E p UIS l A VI ll E VERS l A S A mb RE »

page 32

p HOTO g RA p HIE

T ERRE CRUE

S p ECTRE

ll A A k RICH

(A k RICH , m AROC )

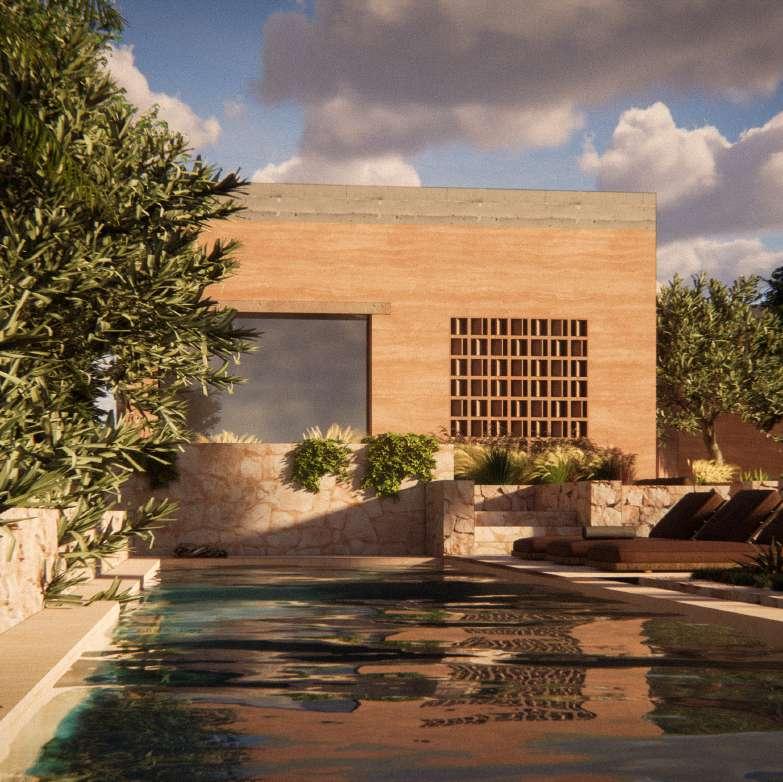

VIllA DE 240 m2 pOUR UN COUplE AVEC 2 CHAmbRES D’ENfANTS SITUé DANS lA CAmpAgNE DE lA RégION DE mARRAkECH-SAfI (AgENCE lAbERINTO).

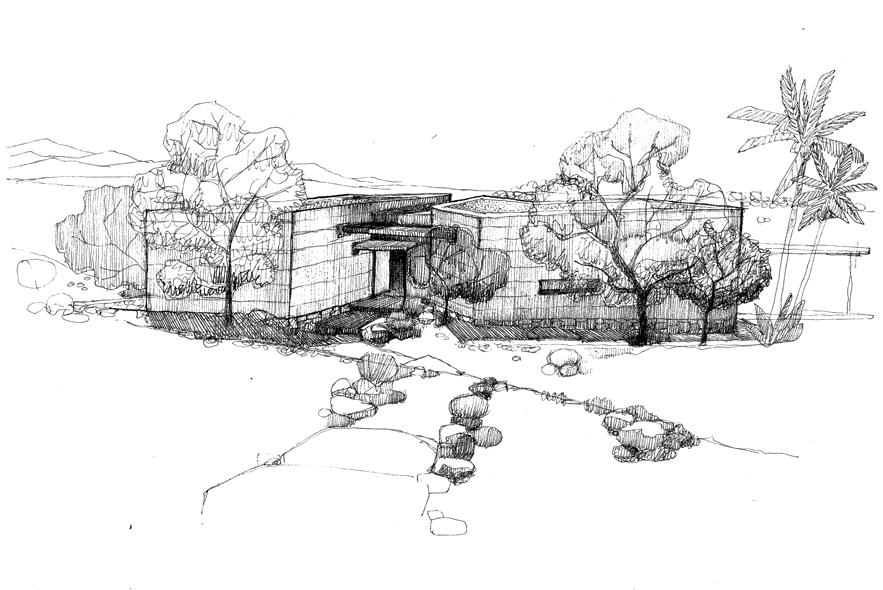

Située dans le paysage en terrasses d’Akrich, cette villa à deux niveaux s’intègre gracieusement dans son environnement naturel. L’entrée se fait par le rez-de-chaussée supérieur, où les vues et la lumière définissent les principaux espaces de vie. Cet étage accueille les espaces de jour - un généreux salon avec cheminée - ainsi que les espaces de nuit, comprenant une suite parentale et deux chambres d’amis.

Le niveau inférieur s’ouvre discrètement sur le terrain naturel. C’est là que se déploie le domaine du bien-être et des services : une salle de sport privée, un hammam traditionnel et des locaux réservés au personnel - tous conçus avec la même attention à la lumière, aux matériaux et à la fluidité. Équilibrant ouverture et intimité, la villa est à la fois ancrée dans la colline et ouverte sur l’horizon.

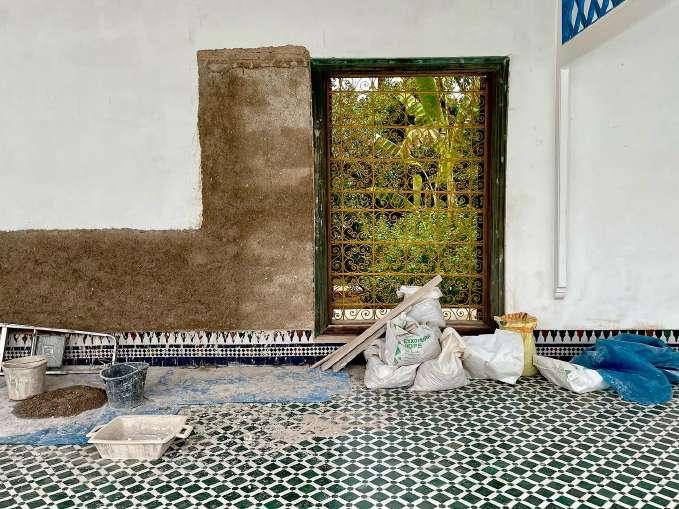

Les matériaux choisis renforcent l’intégration de la villa dans son paysage. Les murs du niveau supérieur sont réalisés en pisé, une technique traditionnelle utilisant la terre crue, qui offre une excellente inertie thermique tout en évoquant les constructions vernaculaires de la région. La toiture en béton, volontairement laissée visible, apporte une touche contemporaine et dialogue avec la rigueur minérale du site. En contrebas, le niveau inférieur est conçu en pierre locale, extraite à proximité, ce qui permet à l’architecture de se fondre subtilement dans le relief naturel tout en affirmant une matérialité enracinée.

Elévations chambre Master Elévation dans l’entrée

Elévation

Façade Sud

Façade Nord

0.00 HSP: 2.80 HSD: 3.40 Chambre invités 1 011 3.35m²

Faïence Ceppo Di Gre

Cloisons en brique Moquette Sisal

R ECONSTRUCTION

S p ECTRE

HICHAOUA p OST S é IS m E

(C HICHAOUA , m AROC )

RECONSTRUCTION ET RéHAbIlITATION DE 26 mAISONS DANS 5

VIllAgES DE lA pROVINCE DE CHICHAOUA (AgENCE ATElIER bE).

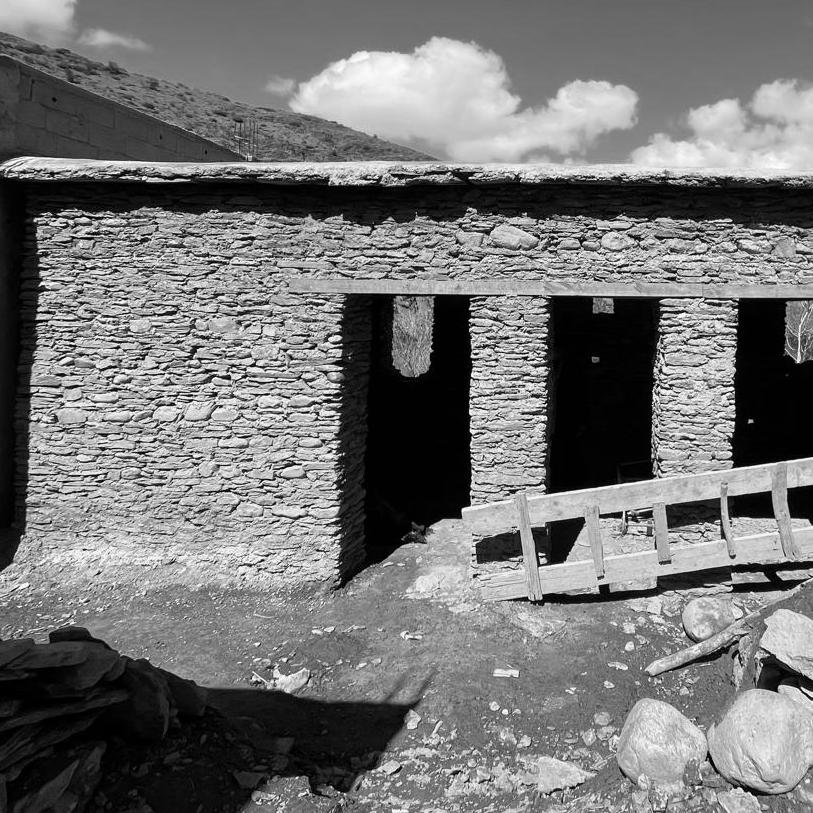

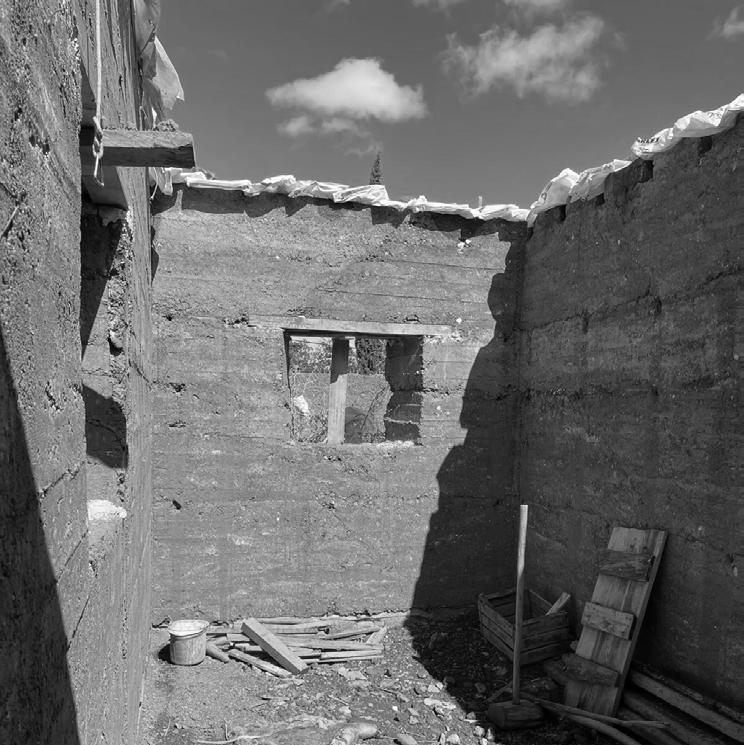

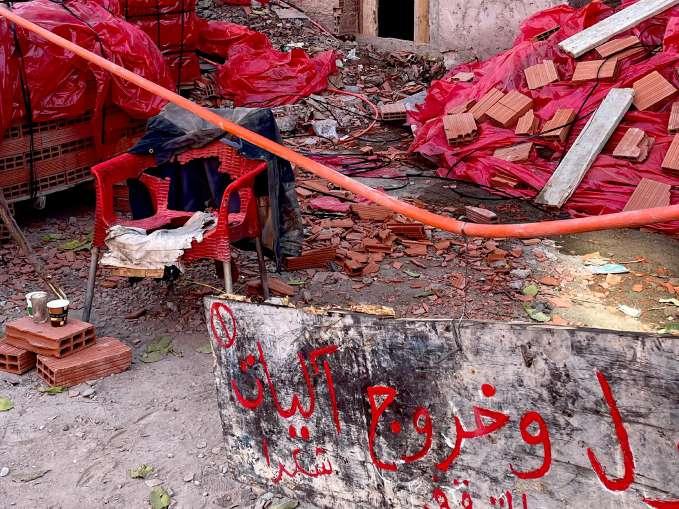

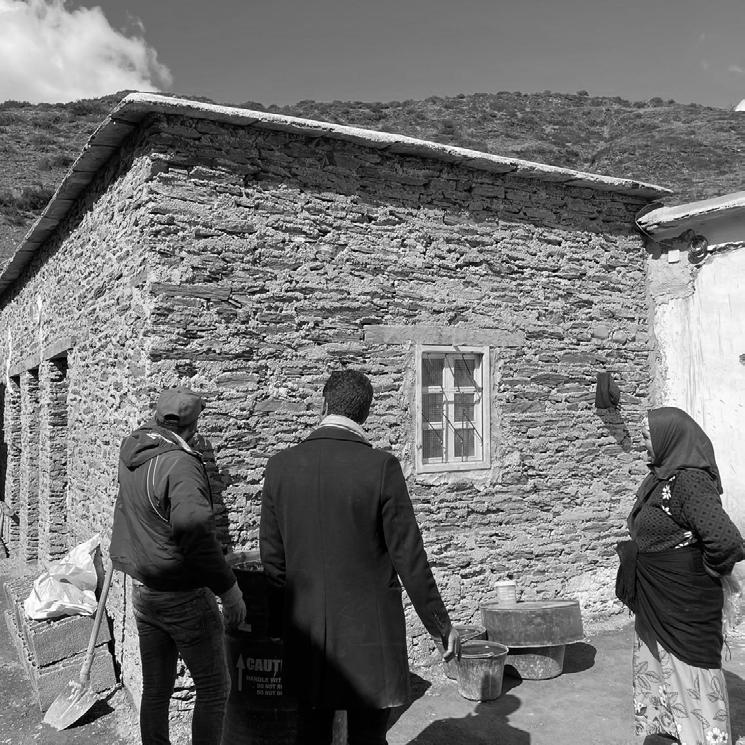

Dans le cadre de la réponse au tremblement de terre d’Al Haouz survenu en septembre 2023, une opération de reconstruction et de réhabilitation de 26 maisons est engagée dans cinq douars de la commune d’Assif El Mal, en zone rurale de la province de Chichaoua.

L’approche adoptée privilégie la réutilisation des parties encore structurellement saines, à travers une analyse fine de chaque bâtiment et de son implantation. Les éléments détruits ou irrécupérables sont reconstruits selon des typologies architecturales adaptées à la configuration spécifique de chaque site.

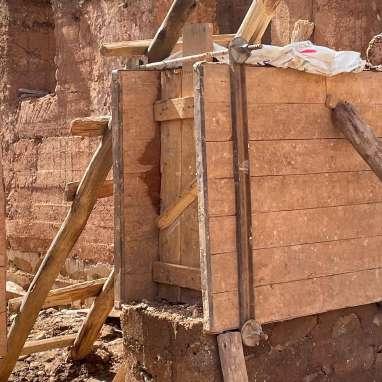

Ces typologies s’inspirent de l’habitat vernaculaire local, structuré en quatre façades organisées autour d’une cour centrale. Elles ont été conçues pour intégrer les techniques de construction traditionnelles à savoir en pisé ou en pierre sèche, selon les savoir-faire et matériaux disponibles propres à chaque douar (village). Chaque logement est divisé en deux zones fonctionnelles : une zone sèche (chambres, salon) et une zone humide (cuisine, sanitaires), séparées par un espace d’entrée transversal. Cette entrée joue également un rôle structurel, agissant comme un joint de rupture parasismique afin de mieux répartir les efforts en cas de nouvelle secousse.

Le projet vise ainsi à combiner résilience structurelle, respect du contexte culturel et adaptation aux contraintes topographiques locales.

Tableau des surfaces

Designation

Projet

PROJET : Reconstruction

l'opération de reconstruction

PLANS TYPE N° : 6-V4 PIERRE

SURFACE : 31 m²

NOM DES DOUARS :

Pétitionnaire

CIN :

Anbdour, Anamer, Imi N'Ighzer, Sidi Brahim Ishaq, Taddart Timlilte Tahtani, Assif El Mal, Imi Nouassif, Zilawet, Zaouiat Bouibokrine, Dar Ennams, Imisg

PLAN RDC, Terrasse, Façades, Coupes,

PLANCHE : 1/1

DATE : 26/01/2024

ARCHITECTE

KHALIL MORAD EL GHILALI

Commune Province Agence urbaine

Tableau des surfaces

Rez - de - chaussée

Designation

Pièrre

Chambre 1

Chambre 2

Chambre 1

Chambre 2

Chambre 3

FACADE SUD

Façade latérale droite

SOUS RESERVE DE:

- Se conformer à l'attestation de constructibilité délivrée par le laboratoire

Façade latérale droite

- Respecter le plan de structure établi par le bureau d'étude agréé conformément

- Assurer l'implantation par un géomètre agréé

FACADES TYPOLOGIE DE FENETRE T1

Salle de bain

Surface totale construite

Casquette

Casquette en bois

Encadrement en plâtre

Enduit en terre

Linteau

Détail de toiture

Pièrre

Pièrre locale

forgé

Enduit en terre stabilisée

Façade latérale gauche

Linteau

Détail fosse septique

S C é NO g RA p HIE

S p ECTRE

UE l I z m ANI f ESTO

( m ARRA k ECH , m AROC )

SCéNOgRApHIE pOUR l’ExpOSITION URbAINE « gUElIz mANIfESTO » DANS lE CADRE DU lAbORATOIRE DE RECHERCHE URbAINE « ATElIER gUElIz » à l’ImpRImERIE RégIONAlE DE mARRAkECH (AgENCE lAbERINTO).

L’exposition-manifestation GUELIZ MANIFESTO, produite et réalisée par le studio Laberinto créé par l’architecte-photographe Fayçal Tiaïba, cherche à présenter un panorama architectural et urbain de Gueliz, un des quartiers historiques de Marrakech, en mettant en lumière ses multiples dimensions patrimoniales.

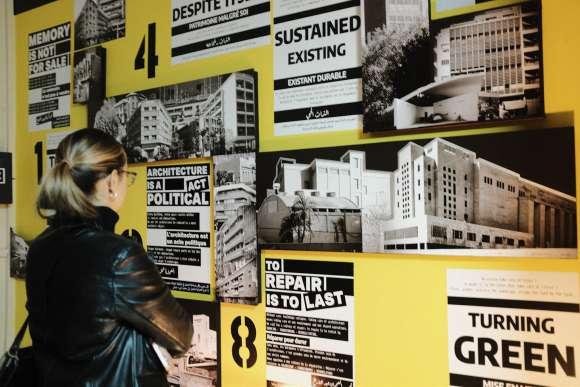

La scénographie de l’exposition reprend le language urbain du collage et des affiches pour exprimer un propos engagé à travers un travail de fresques photographiques, qui expriment à la fois l’histoire et l’évolution du quartier Guéliz, tout en requestionnant les enjeux passés et actuels, complexes et politiques, auxquels le quartier fait face.

Elle envisageait d’aborder en 10 points d’un manifeste, des questions engagés, souvent perçus sous un angle critique (spéculation immobilière, colonialisme, urbanisation rapide, inégalités sociales, la nature en ville etc), tout en restant optimiste. Elle a invité les visiteurs.es à réfléchir sur ces enjeux, à prendre part à un dialogue ouvert et à envisager des alternatives possibles, tout en impliquant la communauté locale dans la réflexion et la mise en œuvre de ce projet. Cette manifestation a été l’occasion d’organiser plusieurs table rondes, débats et visites guidées autour de questions qui traversent les dynamiques urbaines aujourd’hui.

1 3 2 4 5 6 7 8 9 10

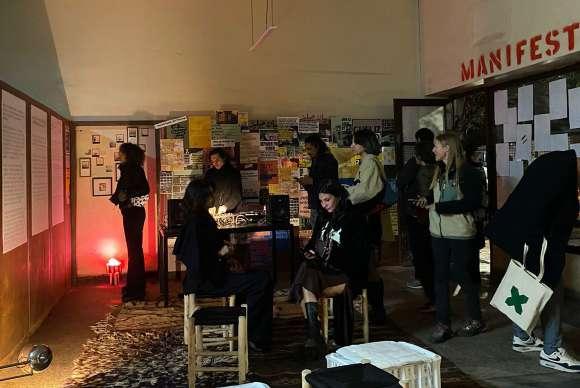

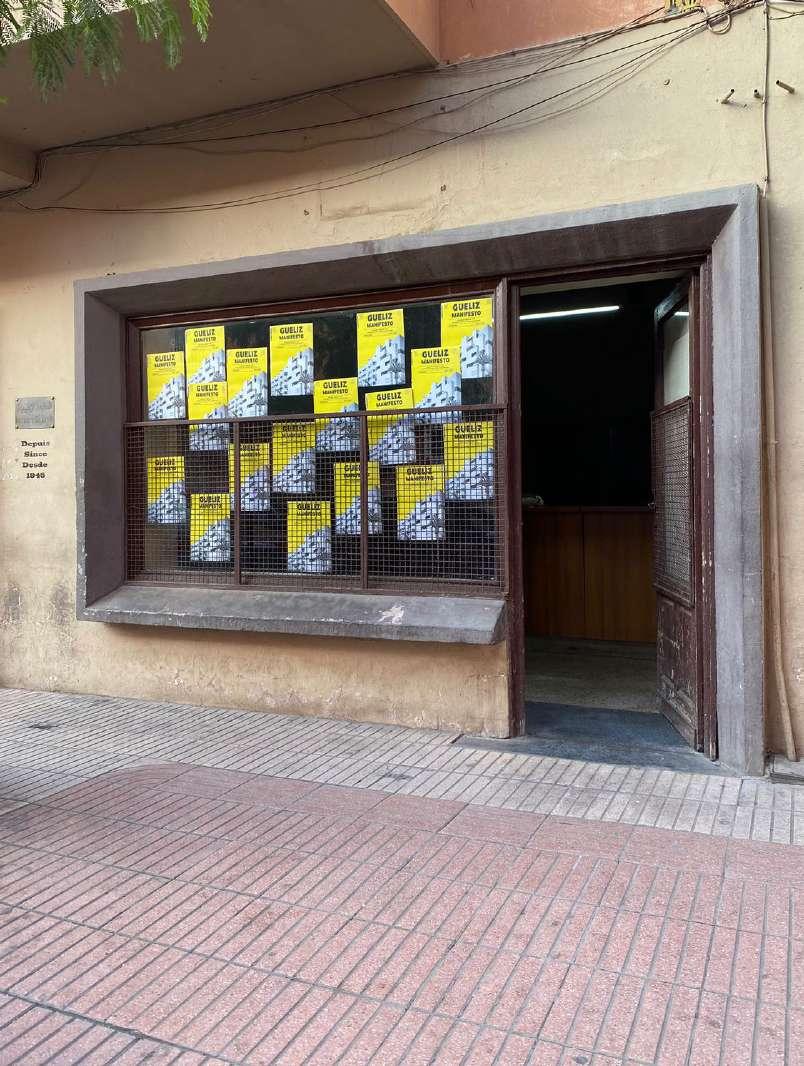

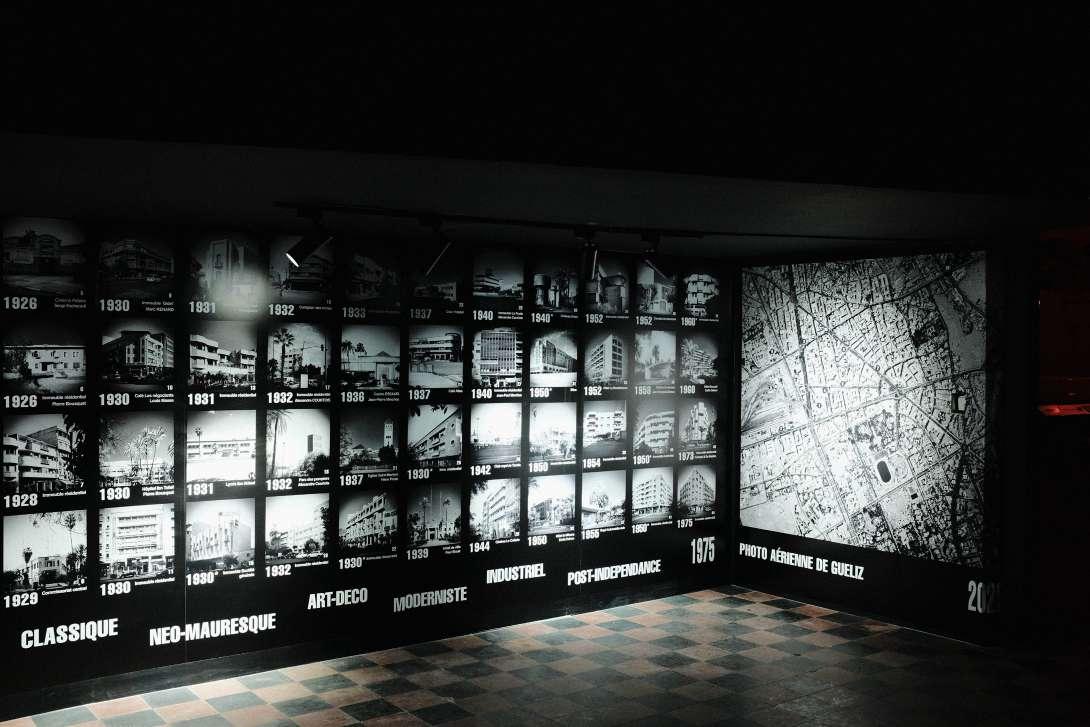

L’exposition a eu lieu à l’Imprimerie Régionale, une ancienne imprimerie abandonnée, qui incarne l’essence du quartier Gueliz. Son histoire, à la fois intime et collective, ses transformations et ses résonances actuelles, ont fait d’elle le cadre idéal pour accueillir cette réflexion. L’exposition a permis de réanimer ce lieu et de le faire vivre autrement pour un temps.

Projection

Frise

Manifeste en 10 points pour la préservation du quartier Guéliz.

de l’exposition.

Photographies

S C é NO g RA p HIE

S p ECTRE

CARE IN CURE

(N ANTES , f RANCE )

CONCEpTUAlISATION ET RéAlISATION D’UNE SCéNOgRApHIE mObIlE DE l’ExpOSITION « SOUTENIR » (pAVIllON DE l’ARSENAl, 2022). (mASTER pfE, ENSA NANTES).

Le projet « Care in Cure » consiste en une version mobile et restreinte de l’exposition « Soutenir », présentée au Pavillon de l’Arsenal à Paris d’avril à septembre 2022. Cette exposition, dont le commissariat fut assuré par la philosophe Cynthia Fleury et le collectif d’architectes SCAU, explorait les relations entre soin, ville et architecture. Elle rassemblait un corpus varié d’œuvres et de documents historiques et artistiques, qui ont fait l’objet d’un nouveau commissariat pour cette déclinaison mobile.

L’exposition ambulante, conçue et réalisée en groupe d’étudiants, avait notamment pour vocation d’être présentée dans des lieux de soin et de devenir une interface de rencontre entre les personnes. Pour rendre accessible le propos parfois très théorique des œuvres et l’aborder de manière plus ludique, nous nous sommes inspirés des livres pédagogiques pour enfants, dont les contenus se déploient grâce à des pop-ups ou au jeu tactile des matières. Ainsi, la version courte de l’exposition se plie et se déplie comme un livre. Réalisée en bois, la structure est facilement démontable et transportable grâce à un assemblage articulé, panneau par panneau.

Constituée de dix panneaux bifaces, la structure est conçue pour susciter l’attention par l’interaction : ouvertures, percées visuelles, passages à traverser et bancs pour s’asseoir. Afin de renforcer cette volonté d’une exposition manipulable et accessible, nous avons imaginé une série de dispositifs (tirettes, pivots) servant de supports aux œuvres et permettant au visiteur d’interagir avec elles.

Enfin, nous avons choisi de recouvrir les montants de la structure de manchons en feutre, réalisés à partir de laine locale grâce à un procédé de feutrage par frottement, eau et savon. Ce matériau offre un contact doux, incitant les visiteurs à toucher et manipuler la structure, tout en évoquant plus largement le concept de care.

jeu de hauteur comme rappel de différentes normes de tailles : Un jeu de hauteur comme rappel de différentes normes de tailles :

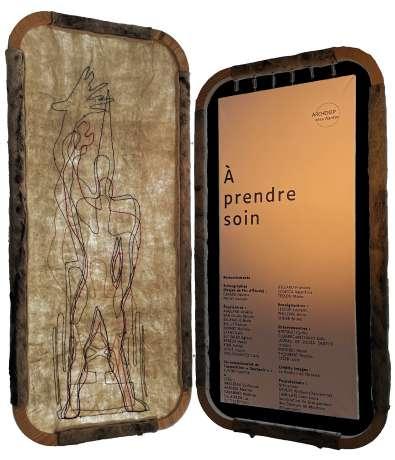

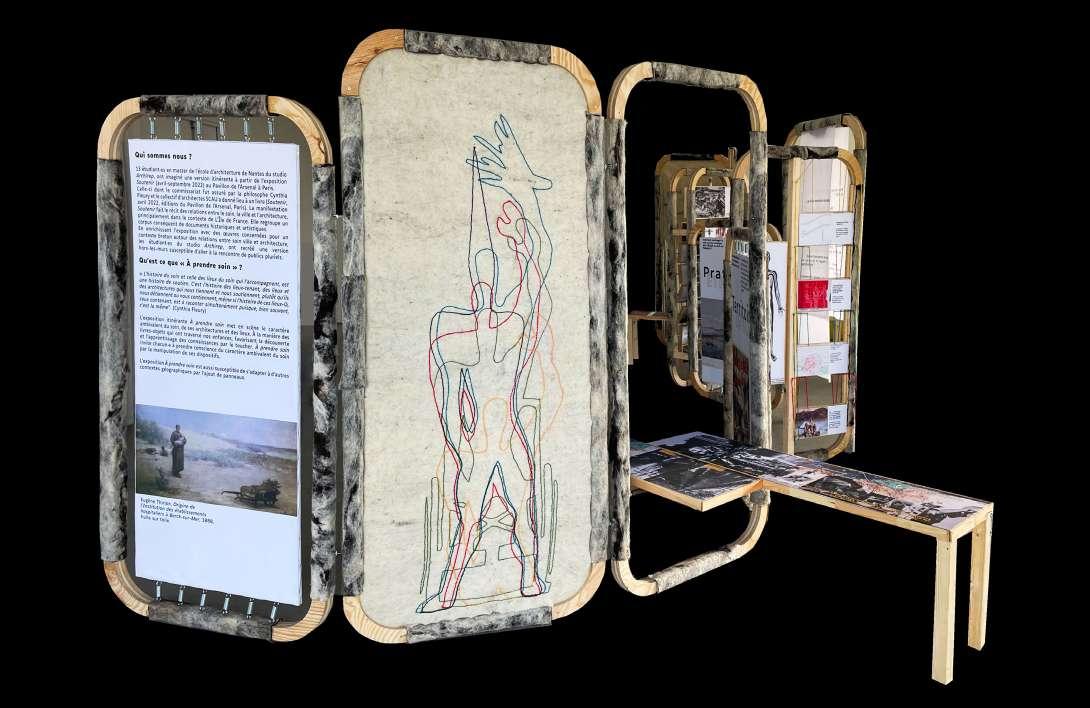

Photographie de la structure d’exposition ambulante construite.

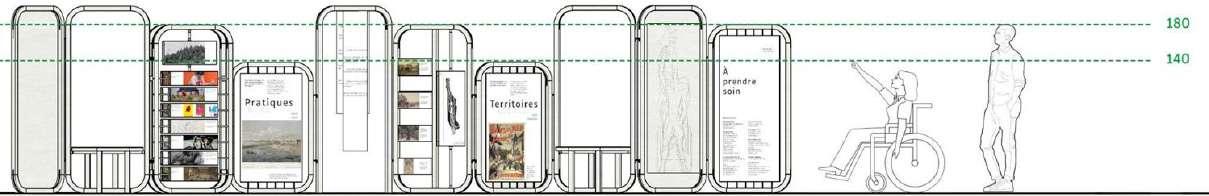

Elévation de la strcture dépliée.

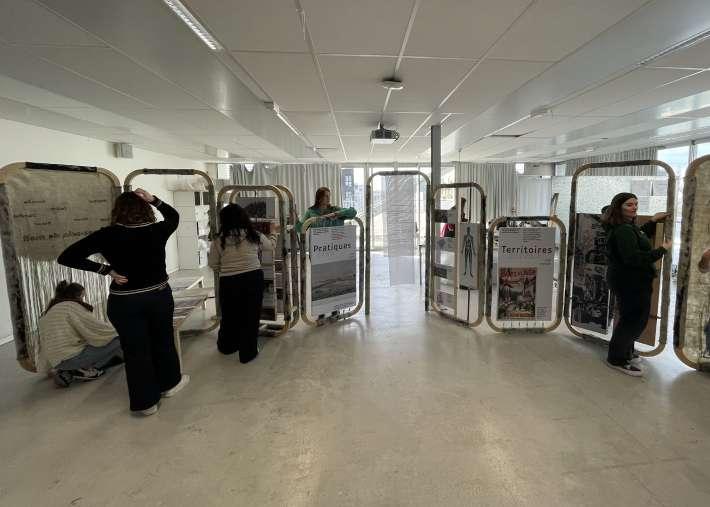

Exposition de la structure à l’Ensa Nantes.

Exemples de configurations possibles en plan de la structure.

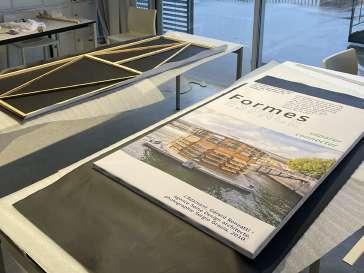

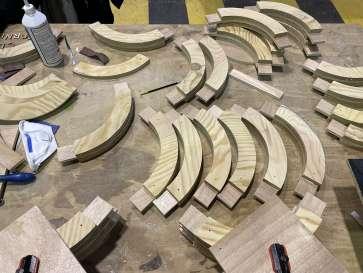

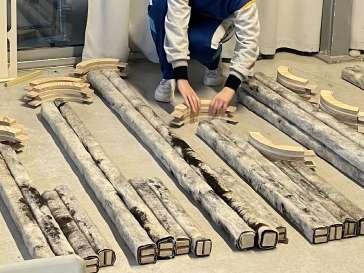

Photographies des différentes phases de construction (fabrication du feutre, des panneaux de bois et des angles en tenon-mortaise et encadrement des oeuvres sur toile imprimée tendue sur cadre).

Feutre

Equerre d’angle

Tasseau

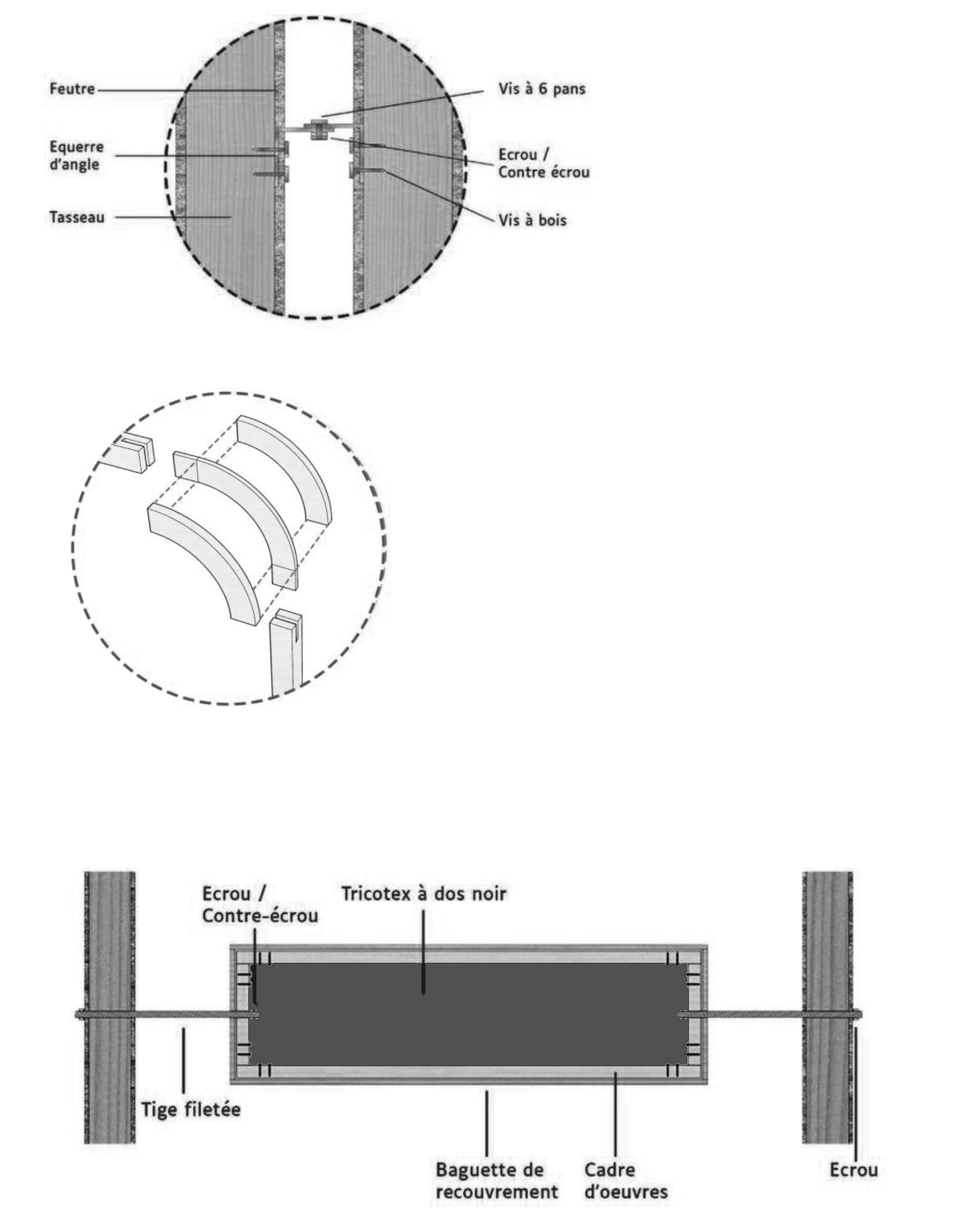

Dispositif d’assemblage à double sens de pliage entre deux panneaux.

écrou / contre écrou tricotex

tige filetée

baguette cadre en bois

Dispositif de pivot pour la rotation des oeuvres.

écrou / contre écrou vis 6 pans

vis à bois

C O - HOUSIN g

S p ECTRE

pp ARTE m ENTS

(A j UDA , p ORTU g A l )

SATE ll ITES à A j UDA

DéVElOppEmENT D’UN pROjET D’HAbITAT pARTAgé AVEC COmmERCES ET SERVICES ET REDéfINITION DE l’ESpACE pUblIC ENTRE lES bâTImENTS (mASTER, ISCTE).

Le site donné dans la rue d’Armador à Ajuda est situé entre une pépinière et des jardins communaux dans un quartier de barres d’habitation modernes et de maisons ouvrières. La ville d’Ajuda près de Lisbonne est une ville vieillissante, mais c’est aussi le lieu d’implantation de nombreuses universités. Comment faire cohabiter ces deux types de population (étudiants et retraités) qui ont peu de moyens d’entrer vraiment en contact dans la ville d’Ajuda ? Sur le principe des «plans en satellite» des coopératives suisses, le projet consiste à implanter deux bâtiments de part et d’autre de la rue. Un premier bâtiment à l’ouest est conçu pour un mode de vie des habitants en colocation. De l’autre côté de la rue, un bâtiment pour des familles est connecté aux jardins collectifs à l’est du site. Un grand espace public en relation avec les bâtiments, la rue et les jardins est également dessiné pour rassembler une diversité de personnes. La place située sous le toit de l’immeuble collectif est reliée à une salle de spectacle pour des associations. La place à l’est est directement reliée à un atelier de réparation de vélos et à une place de marché de légumes.

Dans sa forme architecturale, le projet étudie particulièrement les parois mobiles et les portes coulissantes qui permettent de moduler l’espace. Un travail de seuil délimitant le public, le commun, le semi-privé et le privé a été effectué. Les références aux bâtiments ouverts m’ont permis de penser à un bâtiment où la lumière naturelle et l’air circulent librement. Pour moi, le cohabitat signifie donner la priorité aux espaces communs et aux activités de partage afin de minimiser les impacts et les coûts écologiques et financiers (comme le modèle de la cuisine partagée dans le projet par exemple).

Plan du rez-de-chaussée.

B’

A’

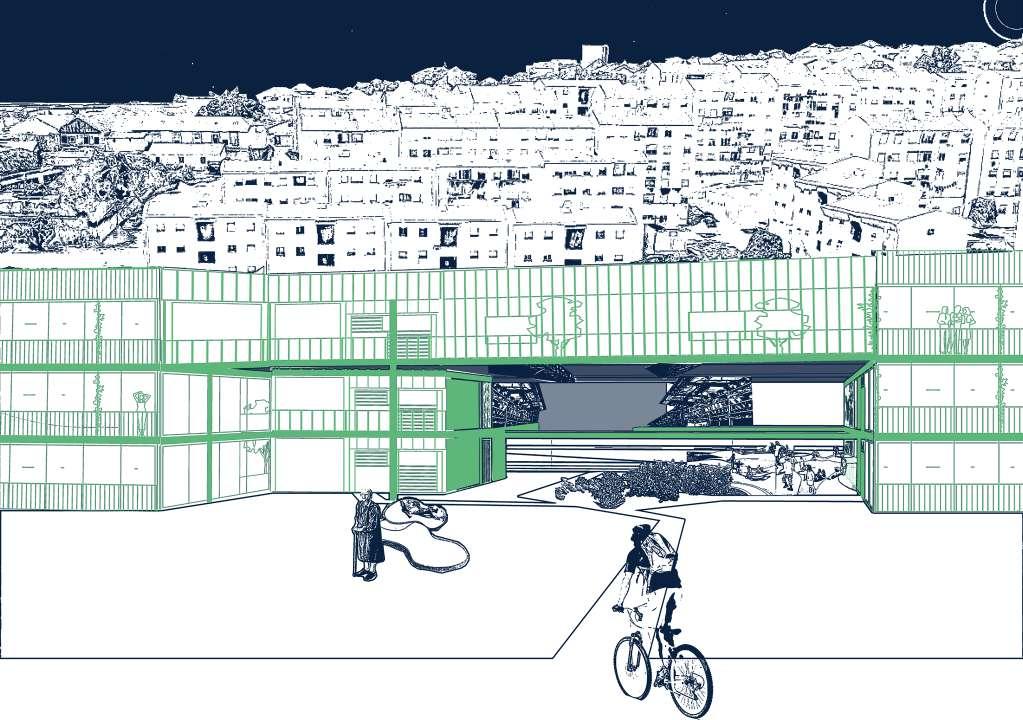

Place sous le bâtiment du cohabitat.

Place entre les bâtiments des familles.

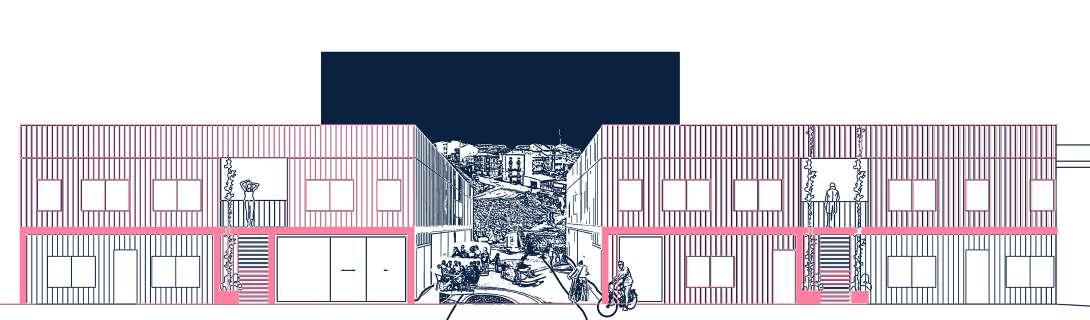

Coupe horizontale BB’.

U R b ANIS m E

S p ECTRE

à TRAVERS l ES p EU pl IERS

( b OIS - b l ANCS , f RANCE )

CRéATION D’UN NOUVEAU qUARTIER D’ENVIRON 150 lOgEmENTS AVEC

l’INSTAllATION D’UN pETIT éqUIpEmENT DE 150m2 ET DE 3

CEllUlES COmmERCIAlES DE 60m2 CHACUNE (lICENCE, ENSAp lIllE).

Passant par les notions de «densité» et de «vivre ensemble», ce projet est situé sur la pointe de l’île des Bois Blancs à Lille. Face au port fluvial de la métropole lilloise, le site présente encore des éléments architecturaux et végétaux liés à son origine industrielle. La pointe de l’île est plus enclavée que le reste du quartier, notamment en raison de la présence d’un lotissement de barres, mal intégré au tissu urbain.

La composition des îlots et des espaces publics s’est appuyée sur un travail de couture avec les maisons ouvrières d’origine, les rues et les alignements de peupliers existants. Ces composantes ont servi à alimenter le projet qui visait tout d’abord à densifier la végétation présente dans le quartier afin de créer un grand parc public animé par l’ancienne usine reconvertie en restaurant. L’une des barres de la cité des aviateurs est également intégrée au projet par la création d’un îlot mixte qui combine différents types de bâtiments.

La présence de l’eau autour du site offre des perspectives lointaines de la ville vers les berges, se traduisant dans le projet sous forme de transparences au niveau des cages d’escalier à l’intérieur de l’îlot ou de points de vue depuis les cheminements piétons. Enfin, certaines parties des usines existantes ont été conservées et restaurées comme porches d’entrée des îlots collectifs.

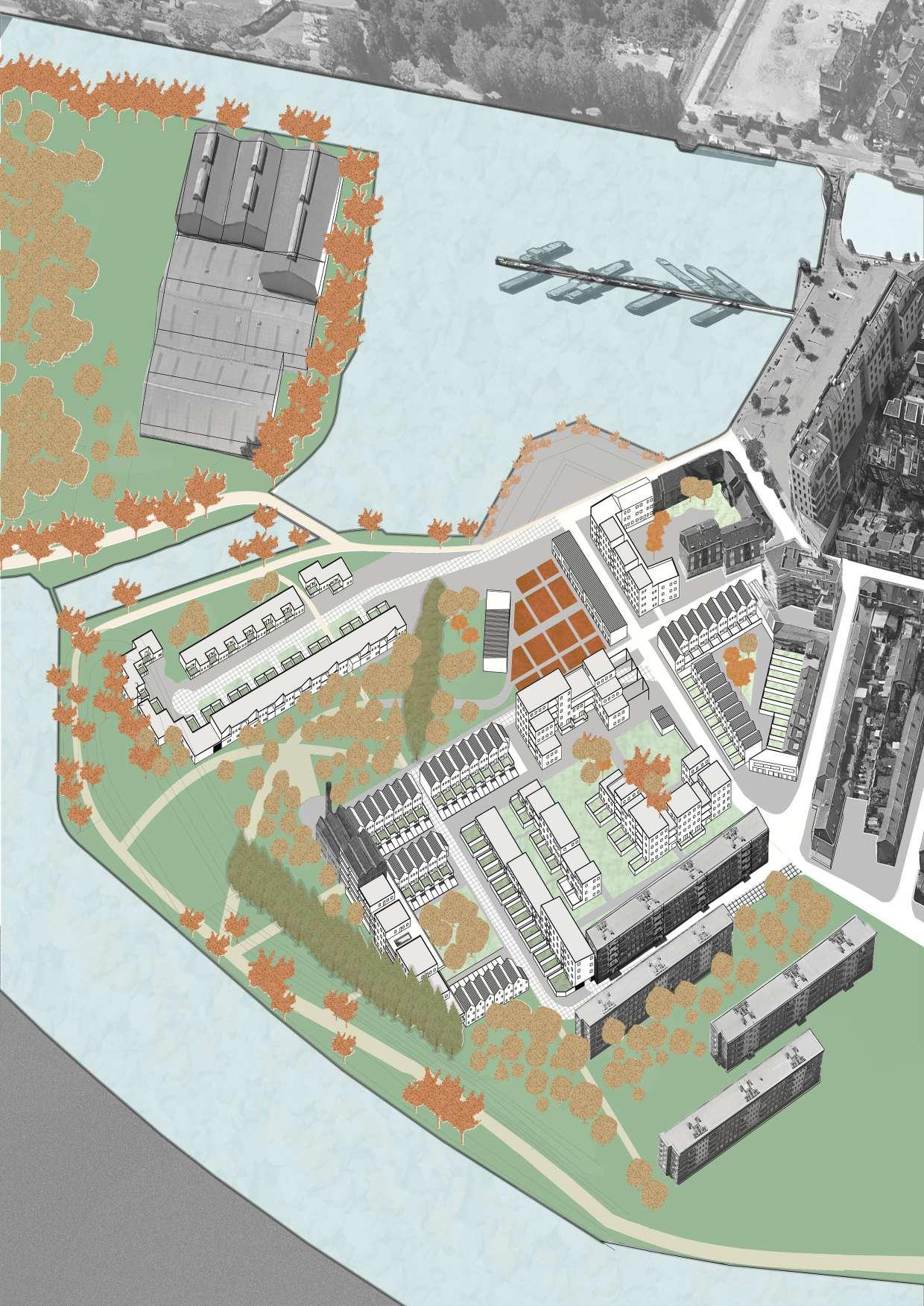

Vue d’un espace public urbain.

échelle : 1/1000

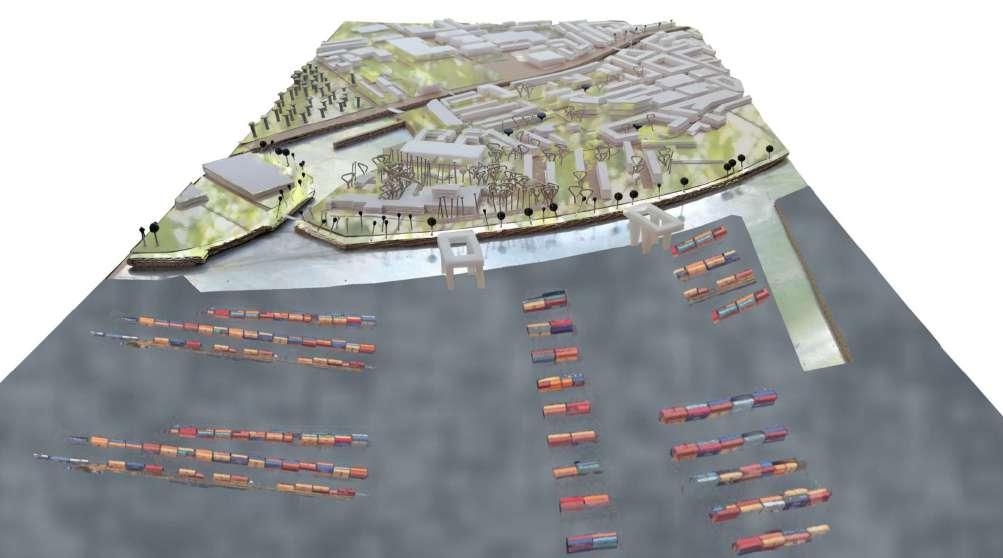

Maquette d’analyse du site.

échelle : 1/500

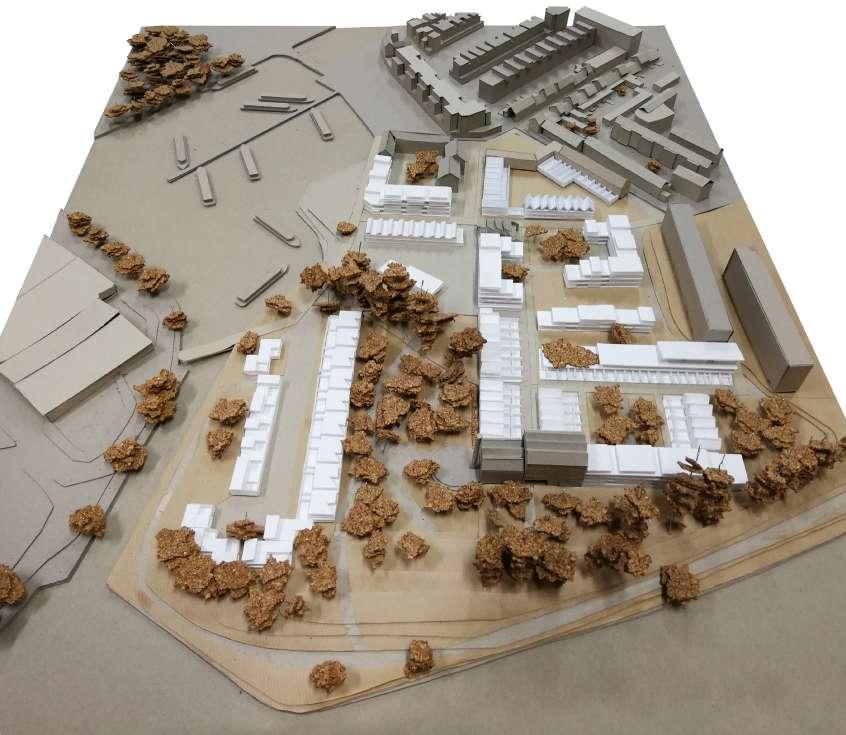

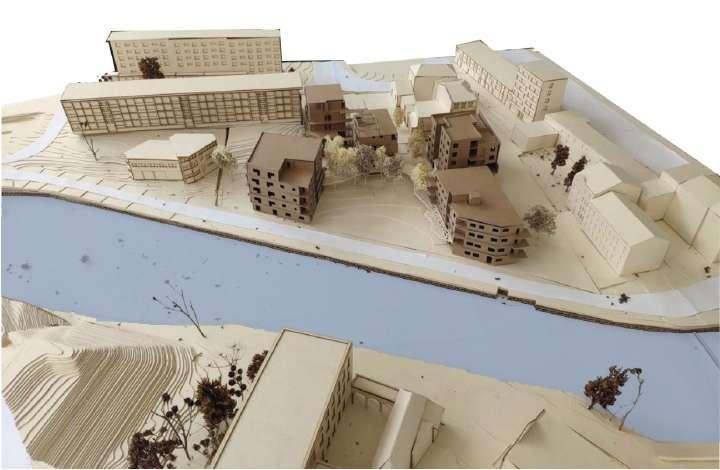

Maquette de l’existant (gris) et du projet (blanc).

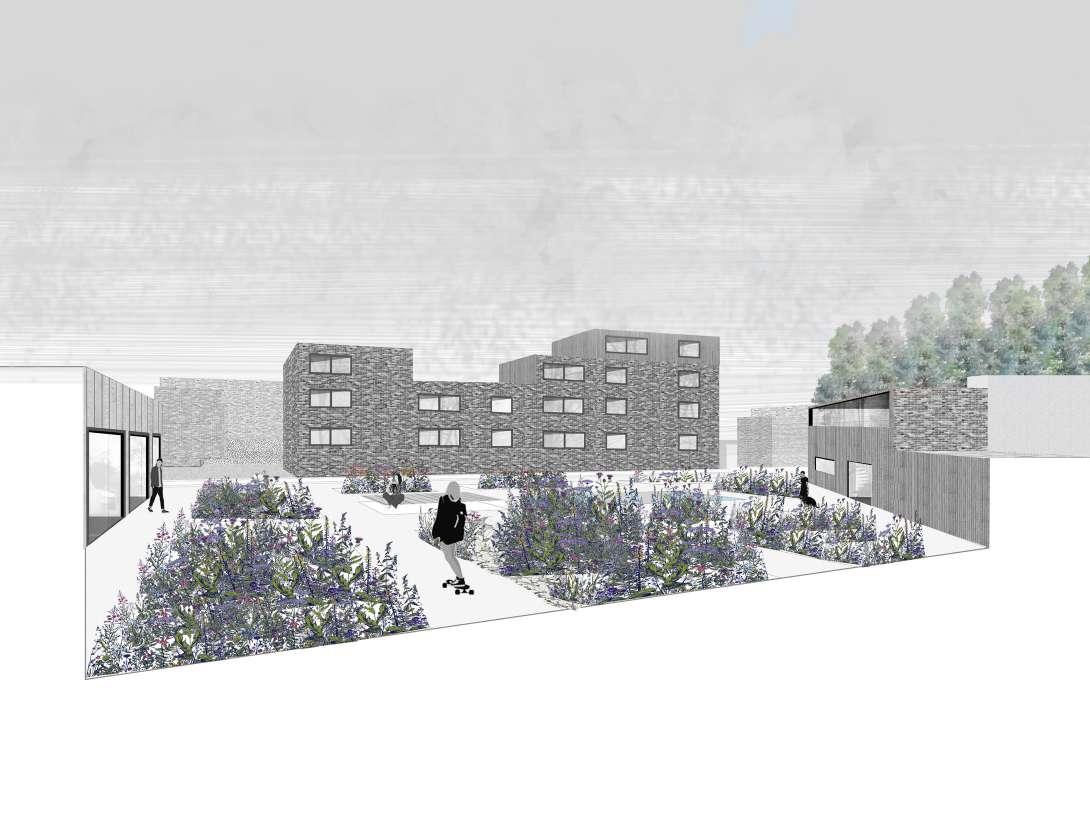

Vue d’un espace vert public, au cœur du bois.

l

D E p UIS l A VI ll E VERS l A S A mb RE

(mAUbEUgE, fRANCE)

pROjET DE CRéATION DE 60 lOgEmENTS pAR gROUpE DE 4 DANS UNE zAC à mAUbEUgE, DONT 3 T1, 2 T2, 2 T3, 6 T4 ET 2 T5 pAR pERSONNE.

Parcours de la ville à la sambre

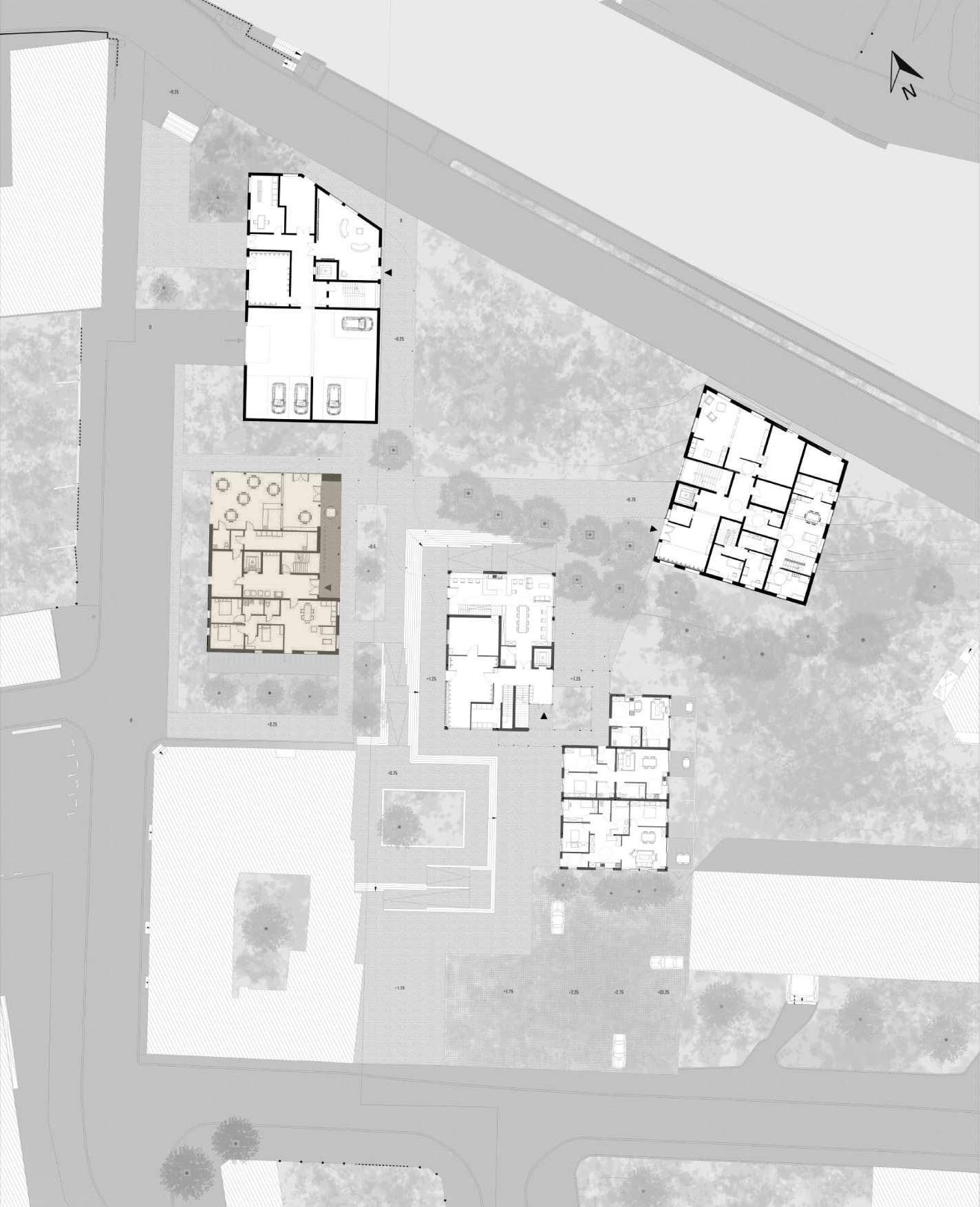

Schémas de principe et d’implantation (1/1000E)

Travaillant par équipe de quatre, nous avons porté un regard commun sur l’organisation des différents bâtiments de cette ZAC, en les organisant autour d’un espace collectif partagé.

Le quartier de la Clouterie à Maubeuge est situé à la jonction entre la ville haute et la ville basse, séparées par le canal de la Sambre. Le site fait face au bâtiment de l’Arsenal et aux anciens remparts. L’alignement de bouleaux existants au centre du site a permis d’articuler les logements autour de celui-ci.

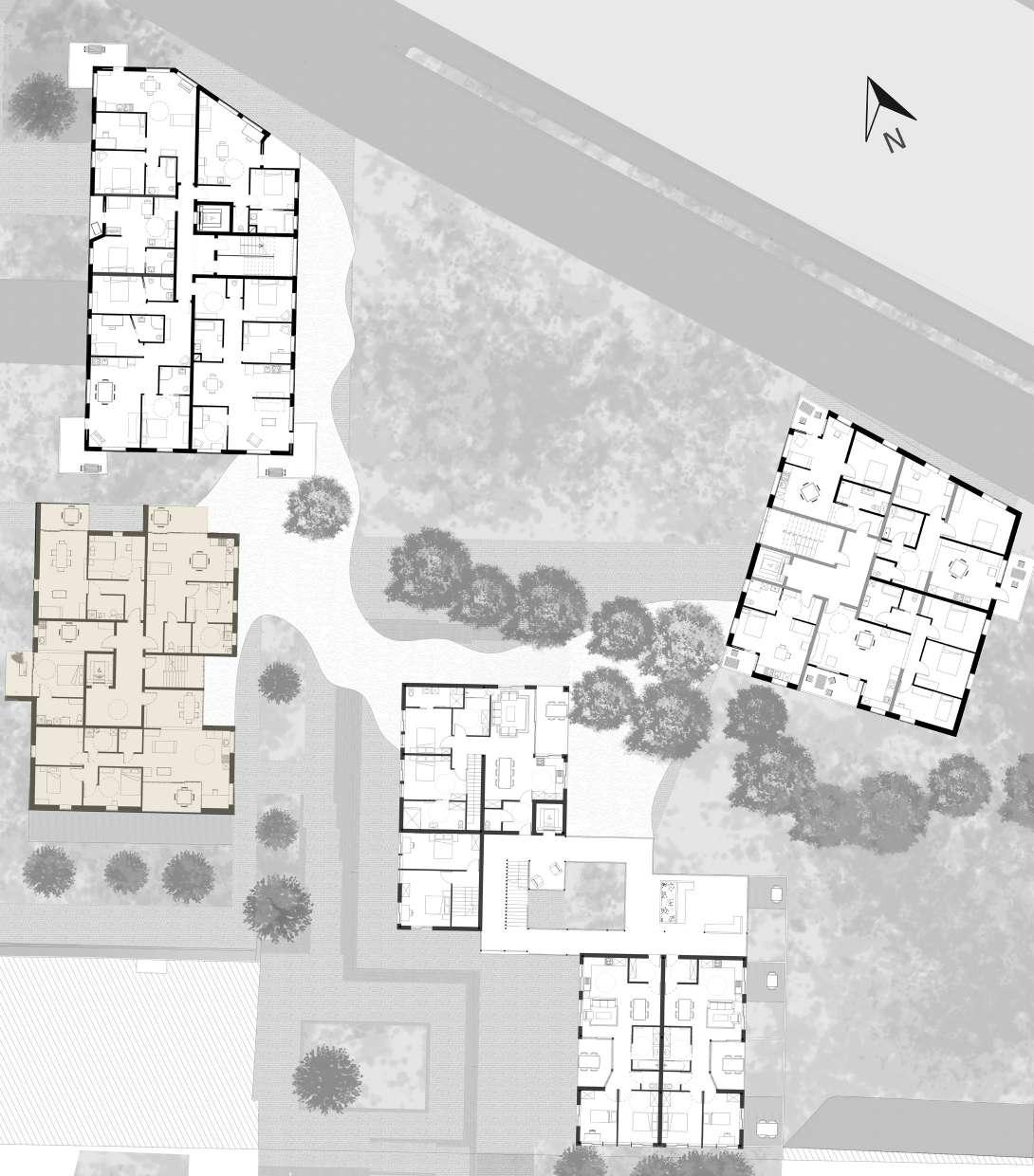

Plan des masses ombré (1/500e)

Les bâtiments conçus sont néanmoins reliés par une fine pergola métallique qui marque les entrées des logements et participe au parcours de l’habitant via une gradation de seuils depuis la rue. La topographie a été retravaillée avec des rampes, des marches et des plateformes plus ou moins hautes, selon le contexte.

Ambiances urbaines

Les deux principaux éléments nous ayant marqués sur le site sont l’alignement de bouleaux ainsi que la descente de la ville vers la Sambre Le choix de l’implantation de quatre corps de bâtiment disséminés à travers le site s’est faite en fonction de l’existant en l’intégrant afin de créer un enchaînement d’espaces amenant à un jardin public s’ouvrant vers les horizons de la Sambre. La composition avec l’existant se fait au moyen d’un jeu de vides et de pleins donnant un rythme au parcours extérieur. Nous avons travaillé par séquences certains espaces sont plus couverts, d’autres peuvent se rétrécir selon des pincements entre le sol et le ciel ou encore s’ouvrir et laisser respirer la zone recréée. Ainsi, on comprend que les vides représentent la force structurante du projet. L’interaction avec l’existant se fait également au moyen d’une canopée, le prolongement du végétal c’est à dire de l’alignement des bouleaux suivant l’axe Est-Ouest. Celle-ci rassemble les différents corps de bâtiments et marque le seuil de chacune des entrées privées. Fine et métallique, elle représente le passage d’un corps bâti à une masse végétale. Notre concept est donc d’organiser les corps bâtis des logements dans une relation de ruissellement qui découle de la ville vers la Sambre (du sud au nord), tout en ayant une rencontre avec le végétal (de l’est à l’ouest).

Le bâtiment développé sur le côté sud-ouest du site est confronté à cette logique de vides et de pleins avec des appartements qui intègrent des loggias ou un balcon selon le contexte environnant. La librairie au rez-de-chaussée de ce bâtiment permet d’organiser une partie de la vie collective, tout comme le jardin au dernier étage de l’immeuble.
