CATÁLOGO DE BOMBAS DE ALQUILER

Page 1

Alquiler
Catálogo
Alquiler de Equipos de Bombeo
TDF RENTAL
ÍNDICE TDF Rental Bombas de Drenaje Bombas de Lodos Bombas de Draga Bombas de Acero Inoxidable Bombas Aguas Residuales Bombas ATEX Motobombas Bombas Neumáticas Equipos Bypass Otros Sistemas de Bombeo Accesorios Información Técnica 4 - 8 9 - 21 22 - 27 28 - 32 33 - 36 37 - 49 50 - 55 56 - 58 59 - 70 71 - 97 98 - 110 111 - 114 115 - 121

TDF RENTAL

ALTA TECNOLOGÍA EN ALQUILER DE CONSTRUCCIÓN

Técnica de Fluidos, empresa de referencia a nivel nacional en la distribución de equipos de bombeo y productos relacionados, ha creado una nueva división dedicada a alquileres, TDF Rental.

Técnica de Fluidos fue creada en 1976, un crecimiento continuo y estable ha situado a Técnica de Fluidos en una posición de liderazgo en la fabricación, distribución e instalación de equipos de bombeo y productos relacionados. El grupo cuenta en la actualidad con delegaciones en 10 países: España, Francia, Portugal, Suiza, Rumania, Polonia, Argentina, Uruguay, Paraguay y Bolivia.

1. Proveedores líderes a nivel internacional

Trabajamos con los principales productores de bombas y productos relacionados. Garantizando Productos de Alta Calidad y Fiabilidad, con Tiempo de Entrega Reducido, Certificaciones de Calidad y el mejor Servicio de atención al Cliente.

2. Soporte Técnico

Nuestro compromiso es ofrecer el mejor apoyo y atención al cliente del mercado. Nuestro equipo de experimentados técnicos se involucra en su proyecto de principio a fin, con el principal objetivo de reducir imprevistos y maximizar rentabilidad.

3. En todos los sectores

En Técnica de Fluidos siempre nos hemos centrado en ofrecer un servicio integral a nuestros clientes. Nuestra experiencia en las áreas más relevantes de la industria nos permite ofrecer un servicio líder en todos los sectores.

4. Personalización y SAT

TDF Systems es nuestra división especializada en sistemas. Proveemos Skids de procesos y producción de alta calidad, los cuales cuentan con el apoyo de un gran servicio de asistencia técnico que garantiza su fiabilidad y eficiencia.

3
Alquiler de Equipos de Bombeo

Líneas de

4
Producto Nuestro objetivo es ofrecer la más amplia gama de bombas y productos relacionados. Es por ello
nuestra
de productos
todas las necesidades
proyecto
Cierres Mecánicos Cartuchos Especiales Estopadas OEM Planes API Estándares Filtración Bolsas Carcasas Cartuchos Filtros Autolimpiantes Grupos Filtración Filtros Especiales Instrumentación Presión Nivel Caudal Temperatura Medición y Control Analítica Sistemas Montajes a medida Skid de Dosificación Skid de Trasvase Instalación de Desinfección Intercambiadores Amplia gama en placas y juntas Equipos de Bombeo Neumáticas Dosificadoras Sumergibles Alta Presión Peristálticas Centrífugas Lóbulos Engomados Engranajes Residuales Corriente Continua Vaciado de Bidón Helicoidales
que
línea
cubre
que su
pueda tener:

Amplia Gama y Disponibilidad de Stock

Asesoramiento y Formación

Nuestras Ventajas

Ingeniería y Diseño Industrial

Contamos con la más amplia gama de bombas industriales y equipos relacionados. Somos la empresa europea con mayor volumen de stock.

Herramientas Profesionales

Proponemos un asesoramiento integral, desde la selección de equipos y solución de problemas hasta la planificación y puesta en marcha.

Fabricación y Montajes Propios

Nuestros departamentos técnicos se involucran en su proyecto de principio a fin para maximizar la rentabilidad de su instalación.

Servicio SAT y Reparaciones a Nivel Local

Trabajamos con los equipos, medios y herramientas de taller más avanzados del mercado. Disponemos de laboratorio de ensayo y calibración propio.

Realizamos todo tipo de fabricaciones y montajes de sistemas industriales. Ofrecemos soluciones completas de alta calidad para dosificación, trasvase y filtración.

Nuestro Servicio de Asistencia Técnica está preparado para realizar cualquier tipo de reparación, puesta en marcha o mantenimiento en las instalaciones del cliente.

Nuestros Mercados

En Técnica de Fluidos aportamos soluciones específicas para cada uno de los sectores industriales. Por ello disponemos de equipos técnicos especializados, conocedores de las problemáticas y exigencias de cada aplicación.

Industria General Química y Petroquímica, Tintas y Pinturas, Cerámicas, Plásticos, Automoción, Energía, Maquinaría..

Industria Alimentaria Farmacéutica y Cosmética, Laboratorios, Centros de investigación y Universidades...

Tratamiento de Aguas

Residuales Urbanas e industriales, Potabilizadoras, Analítica y Medioambiente...

Construcción y Minería

Obras Públicas y Civiles, Tuneladoras, Rebaje de Niveles Freáticos, Gestión de Emergencias...

Petroquímica

Ingenierías, Gases Industriales, Petróleo, Toma de Muestras…

5
6 Construcción • Achique • Cimentación • Wellpoint • Bypass • Pozos • Draga Minería Emergencia Industria y Petroquímica Municipal Portuaria • Achique • Equipos de bombeo de gran presión • Bypass • Pozos • Draga • Achique • Cimentación • Wellpoint • Residual • Bypass • Pozos • Draga • Medición • Achique • Cimentación • Bypass • Pozos • Achique • Cimentación • Wellpoint • Residuales • Bypass • Baldeo • Dique Seco • Draga • Achique • Pozos • Draga • Equipos de bombeo de gran presión • Equipos de bombeo de gran presión Nuestros Sectores

Bombas Sumergibles Grindex

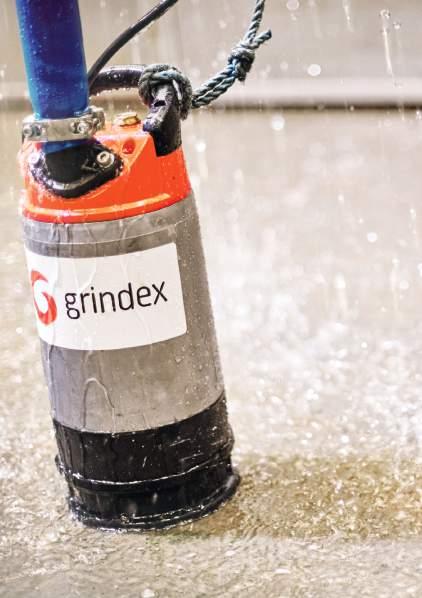

Grindex es líder mundial en la fabricación de bombas electro sumergibles para la construcción, la minería y la industria pesada. Sus bombas se caracterizan por un alto rendimiento, eficiencia y fiabilidad en aplicaciones de gran exigencia. Las bombas Grindex están diseñadas para operaciones continuas y sin vigilancia. Algunas de sus ventajas son:

Tapa de inspección: mejora el acceso a la caja de conexiones.

Asa ergonómica de metal revestido de goma.

Válvula de aireación: refrigera la bomba cuando se bombea agua.

Resistente carcasa exterior de acero inoxidable corrugado.

Aplicaciones:

• Bombeo de agua que pueda contener sólidos, hasta el tamaño de los agujeros del colador (diferentes modelos).

• Bombeo de agua con sólidos abrasivos (diferentes PH).

Sistema SMART de protección del motor: protege la bomba de los problemas eléctricos.

Fácil comprobación y reposición de aceites, gracias a los tapones de aceite externos.

• Bombeo de agua subterránea.

• Bombeo de aguas residuales.

• Bombeo de diferentes tipos de barro y lodo.

BOMBAS DE DRENAJE

Las bombas Grindex de drenaje están diseñadas para uso profesional en duras aplicaciones como las minas, las obras de construcción, túneles y otras industrias con altas exigencias.

Están diseñadas para:

• Bombear agua que pueda contener sólidos - hasta el tamaño de los agujeros del colador

• Bombear agua con sólidos abrasivos

• Bombear agua subterránea

• Bombear agua cruda

• Bombear aguas residuales

• Bombear líquidos con valores de pH de 5 a 8

Las bombas Grindex de drenaje están diseñadas para operaciones continuas y sin vigilancia. Han demostrado ser fiables y de rendimiento confiable en áreas con grandes exigencias, como la construcción, la minería, la construcción de túneles, canteras, industrias y aplicaciones de alquiler.

Materiales

Sello interior

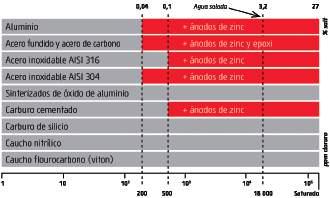

Carburo de tungstenoCarburo de tungsteno ● ● ● ● Carburo de tungstenoÓxido de aluminio ● ● ● ● ● Carbono - Óxido de aluminio ● ● ●

Sello exterior

Carburo de tungstenoCarburo de tungsteno ● ● ● Carburo de silicio cementadoCarburo de silicio cementado ● ● ● ● ● ● ● ● ● Otras piezas de fundición

Aluminio ● ● ● ● ● ● ● ● ● ● ● Fundición gris ●

Carcasa del estator Aluminio ● ● ● ● ● ● ● ● ● ● ● Fundición Gris ●

Carcasa exterior Acero inoxidable (AISI 304) ● ● ● ● ● ● ● ● Aluminio ● ● ● Fundicion gris ● Eje motor Acero inoxidable (AISI 431) ● ● ● ● ● ● ● ● ● ● ● ●

Impulsor

Hard-Iron ● ● ● ● ● ● ● ● ● Poliuretano ● ● ●

Tapa de Succión

Hard-Iron 3~ ● ● ● ●

Difusor inferior Caucho nitrílico o ● Poliuretano ● ● ● ● ● o

Difusor superior Caucho nitrílico ● ● ● ● ● ● o ● Poliuretano ● ● ● o o o o ● ● o

Tornillos y tuercas

Acero inoxidable ● ● ● ● ● ● ● ● ● ● ● ●

Juntas tóricas Goma nitrílica ● ● ● ● ● ● ● ● ● ● ● ●

● Esta incluído o Opción - No disponible

9
Micro Mili Mini Minex Minette Minor Major Master Matador Maxi Magnum Mega
Bombas de Drenaje

Mini N

Las bombas Mini destacan en las aplicaciones en las que priman la fiabilidad y la facilidad de manejo. Esta bomba está diseñada para aguas contaminadas con valores de pH de 5 a 8 y para aguas con sólidos en suspensión relativamente abrasivos de hasta 5 mm de diámetro.

Ø185 mm

Especificaciones técnicas

Tipo de bomba: Eléctrica sumergible monofásica

Clasificación: IP 68

Profundidad máx. de sumersión: 10 m Cable: 10 m, H07RN-F, 3x1mm

Conexión de descarga: 2” - manguera Limitaciónes: pH 5-8 Temp. máx. del líquido: 40°C Materiales

Carcasa y cabeza de bomba: Aluminio Impulsor: Poliuretano Difusores: Poliuretano

Accesorios

• Collares de baja succión

• Reguladores de nivel

• Conexiones en tándem

• Ánodos de zinc

• Arrancadores

50 Hz N

Conexión de descarga 2” Potencia máxima absorbida P1 [kW] 1200

Velocidad del eje [r.p.m.] 2800 Corriente a 230V 5,2 A Paso de sólidos [mm] 11 x 5 Altura [mm] 440 Diámetro [mm] 185 Peso [kg] 14,5

10
Bombas de Drenaje 0 1 2 3 4 5 6 0 5 10 15 20 22 Q (l/s) (m³/h) 0 5 10 15 20 H m) ( Mini-50hz 4 40 mm

Minex N

La bomba Minex es la más pequeña de la gama de achique, pero comparte con los modelos más grandes todas las características y ventajas importantes, lo que reduce al mínimo el coste por metro cúbico bombeado. Nuestra gama de bombas de achique drena el agua, ¡no su bolsillo! Su revolucionario diseño hidráulico garantiza una elevada resistencia al desgaste y reduce drásticamente las caídas de rendimiento derivadas del desgaste prolongado.

Especificaciones técnicas

Tipo de bomba: Eléctrica sumergible monofásica y trifásica

Clasificación: IP 68 Profundidad máx. de sumersión: 20 m Cable: 20 m, SUBCAB: 3-ph: 4G1.5mm2 Conexión de descarga: 2” - manguera Limitaciónes: pH 5-8

Temp. máx. del líquido: 40°C

Materiales

Piezas fundidas: Aluminio

Carcasa: Acero Inoxidable

Eje motor: Acero Inoxidable

Accesorios

• Collares de baja succión

• Reguladores de nivel

• Conexiones en tándem

• Ánodos de zinc

• Arrancadores

• Flotadores para bomba

• Acoplamientos, etc.

50 Hz N

Conexión de descarga 2”

Potencia nominal P2 [kW] 1,2 Potencia máxima absorbida P1 [kW] 1.6

Velocidad del eje [r.p.m.] 2740 Corriente a 400V 2.6 A Paso de sólidos [mm] 7.5 Altura [mm] 616 Diámetro [mm] 200 Peso [kg] 21,5

11
Bombas de Drenaje 0 2 4 6 8 10 0 5 10 15 20 25 30 35 Q (l/s) (m³/h) 0 5 10 15 20 H m) ( Minex-3ph-50hz

Minette N

La bomba Minette es la siguiente más pequeña de la gama de achique, pero comparte con los modelos más grandes todas las características y ventajas importantes, lo que reduce al mínimo el coste por metro cúbico bombeado. Nuestra gama de bombas de achique drena el agua, ¡no su bolsillo! Su revolucionario diseño hidráulico garantiza una elevada resistencia al desgaste y reduce drásticamente las caídas de rendimiento derivadas del desgaste prolongado.

Especificaciones técnicas

Tipo de bomba: Eléctrica sumergible monofásica y trifásica

Clasificación: IP 68

Profundidad máx. de sumersión: 20 m

Cable: 20 m, SUBCAB: 3-ph: 4G1.5mm2

Conexión de descarga: 3” - manguera

Limitaciónes: pH 5-8

Temp. máx. del líquido: 40°C

Materiales

Piezas fundidas: Aluminio

Carcasa: Acero Inoxidable

Eje de motor: Acero Inoxidable

Accesorios

• Collares de baja succión

• Reguladores de nivel

• Conexiones en tándem

• Ánodos de zinc

• Arrancadores

• Flotadores para bomba

• Acoplamientos, etc.

50 Hz N

Conexión de descarga 3” Potencia nominal P2 [kW] 2,2 Potencia máxima absorbida P1 [kW] 2,7

Velocidad del eje [r.p.m.] 2800 Corriente a 400V 4.5 A Paso de sólidos [mm] 9 Altura [mm] 676 Diámetro [mm] 240 Peso [kg] 29

12
Bombas de Drenaje 0 5 10 15 20 0 10 20 30 40 50 60 70 Q (l/s) (m³/h) 0 5 10 15 20 25 H m) ( Minette-3ph-50hz

Minor N / H

La bomba Minor es una de las más populares de la gama de achique y comparte con los otros modelos todas las características y ventajas importantes, lo que reduce al mínimo el coste por metro cúbico bombeado. Nuestra gama de bombas de achique drena el agua, ¡no su bolsillo! Su revolucionario diseño hidráulico garantiza una elevada resistencia al desgaste y reduce drásticamente las caídas de rendimiento derivadas del desgaste prolongado.

Especificaciones técnicas

Tipo de bomba: Eléctrica sumergible trifásica

Clasificación: IP 68

Profundidad máx. de sumersión: 20 m

Cable: 20 m, SUBCAB: 3-phase: 4G2.5mm2

Conexión de descarga: N : 4” - manguera, H: 3” - manguera

Limitaciónes: pH 5-8

Temp. máx. del líquido: 40°C

Materiales

Piezas fundidas: Aluminio

Carcasa: Acero Inoxidable

Eje de motor: Acero Inoxidable

Accesorios

• Collares de baja succión

• Reguladores de nivel

• Conexiones en tándem

• Ánodos de zinc

• Arrancadores

50 Hz N H

Conexión de descarga 4” 3” Potencia nominal P2 [kW] 3,7 3,7 Potencia máxima absorbida P1 [kW] 4,4 4,4 Velocidad del eje [r.p.m.] 2885 2885 Corriente a 400V 7,3 A 7,3 A Paso de sólidos [mm] 10 10 Altura [mm] 768 768 Diámetro [mm] 286 286 Peso [kg] 50 50

• Flotadores para bomba

• Acoplamientos, etc.

13
0 5 10 15 20 25 30 35
20 40 60 80 100 120 Q (l/s) (m³/h)
5
15
25 30 35
(
Bombas de Drenaje
0
0
10
20
40 H m)
Minor-H-50hz Minor-N-50hz

Major N / H

La bomba Major es una de las más populares de la gama de achique y comparte con los otros modelos todas las características y ventajas importantes, lo que reduce al mínimo el coste por metro cúbico bombeado. Nuestra gama de bombas de achique drena el agua, ¡no su bolsillo! Su revolucionario diseño hidráulico garantiza una elevada resistencia al desgaste y reduce drásticamente las caídas de rendimiento derivadas del desgaste prolongado.

La bomba Major esta disponible con dos configuraciones; Major N (Normal head) y Major H (High head)

50 H m) (

40

30

Major-H-50hz

20

10

0

Major-N-50hz

0 5 10 15 20 25 30 35 40 0 20 40 60 80 100 120 140

Especificaciones técnicas

Tipo de bomba: Eléctrica sumergible trifásica Clasificación: IP 68

Profundidad máx. de sumersión: 20 m

Cable: 20 m, SUBCAB: 3-phase: 4G2.5mm2

Conexión de descarga: N : 4” - manguera, H: 3” - manguera Limitaciónes: pH 5-8 Temp. máx. del líquido: 40°C Materiales

Carcasa: Acero Inoxidable Impulsor/Tapa de Succión: Hard-Iron™ Difusores: Goma nitrílica

Accesorios

• Collares de baja succión

• Reguladores de nivel

• Conexiones en tándem

• Ánodos de zinc

• Arrancadores

Q (l/s) (m³/h)

50 Hz N H Conexión de descarga 4” 3” Potencia máxima absorbida P1 [kW] 6,6 6,6 Velocidad del eje [r.p.m.] 2895 2895 Corriente a 230V 19 A 19 A Corriente a 400V 11 A 11 A Paso de sólidos [mm] 10 10 Altura [mm] 768 768 Diámetro [mm] 286 286 Peso [kg] 50 50

• Flotadores para bomba

• Acoplamientos, etc.

14
Bombas de Drenaje

Master N / H

Master es una bomba de achique con una excelente relación rendimientopeso y comparte con los otros modelos de la gama todas las características y ventajas importantes, lo que reduce al mínimo el coste por metro cúbico bombeado. Nuestra gama de bombas de achique drena el agua, ¡no su bolsillo! Su revolucionario diseño hidráulico garantiza una elevada resistencia al desgaste y reduce drásticamente las caídas de rendimiento derivadas del desgaste prolongado.

Especificaciones técnicas

Tipo de bomba: Eléctrica sumergible trifásica

Clasificación: IP 68

Profundidad máx. de sumersión: 20 m

Cable: 20 m, SUBCAB: 3-phase: 4G4mm2

Conexión de descarga: N : 6” - manguera, H : 4” - manguera

Limitaciónes: pH 5-8

Temp. máx. del líquido: 40°C Materiales

Piezas fundidas: Aluminio

Carcasa: Acero Inoxidable

Eje de motor: Acero Inoxidable

Accesorios

• Reguladores de nivel

• Conexiones en tándem

• Ánodos de zinc

• Arrancadores

• Flotadores para bomba

• Acoplamientos, etc.

50 Hz N H

Conexión de descarga 6” 4” Potencia nominal P2 [kW] 10 10 Potencia máxima absorbida P1 [kW] 11,7 11,7

Velocidad del eje [r.p.m.] 2855 2855 Corriente a 400V 19 A 19 A Paso de sólidos [mm] 10 10

Altura [mm] 832 832 Diámetro [mm] 346 346 Peso [kg] 80 80

15
Drenaje 0 10 20 30 40 50 60 0 50 100 150 200 216 Q (l/s) (m³/h)
10 20 30 40 50 60 H m) (
Bombas de
0
Master-H-50hz Master-N-50hz

Matador N / H

Matador es una bomba de achique versátil que comparte con los otros modelos todas las características y ventajas importantes, lo que reduce al mínimo el coste por metro cúbico bombeado. Nuestra gama de bombas de achique drena el agua, ¡no su bolsillo! Su revolucionario diseño hidráulico garantiza una elevada resistencia al desgaste y reduce drásticamente las caídas de rendimiento derivadas del desgaste prolongado.

Matador-H-50hz

Matador-N-50hz

Especificaciones técnicas

Tipo de bomba: Eléctrica sumergible trifásica

Clasificación: IP 68

Profundidad máx. de sumersión: 20 m

Cable: 20 m, SUBCAB: ≥ 380V: 4G6mm2 < 380V: 4G10mm2

Conexión de descarga: N : 6” - manguera, H : 4” - manguera

Limitaciónes: pH 5-8

Temp. máx. del líquido: 40°C Materiales

Piezas Fundidas: Aluminio Carcasa: Acero Inoxidable Cubierta del estator: Aluminio

Accesorios

• Reguladores de nivel

• Conexiones en tándem

• Ánodos de zinc

• Arrancadores

50 Hz N H

Conexión de descarga 6” 4” Potencia nominal P2 [kW] 18 18 Potencia máxima absorbida P1 [kW] 20 20

Velocidad del eje [r.p.m.] 2905 2905 Corriente a 400V 33 A 33 A Paso de sólidos [mm] 12 12 Altura [mm] 954 954 Diámetro [mm] 395 395 Peso [kg] 131 131

• Flotadores para bomba

• Acoplamientos, etc.

16
Bombas de Drenaje 0 20 40 60 80 100 0 50 100 150 200 250 300 350 Q (l/s) (m³/h) 0 10 20 30 40 50 60 70 H m) (

Maxi N / H / L

Esta es la segunda bomba más grande de la gama de achique. A lo largo de los años, la Maxi ha demostrado ser la bomba ideal para aplicaciones de achique muy exigentes en todo tipo de sectores. Ya se trate de aplicaciones del campo de la construcción, la minería o la industria, su diseño robusto y fiable combinado con un mantenimiento muy sencillo la han convertido en la bomba preferida de centenares de clientes en todo el mundo.

Especificaciones técnicas

Tipo de bomba: Eléctrica sumergible trifásica

Clasificación: IP 68 Profundidad máx. de sumersión: 20 m Cable: (requires external starter) 20 meters, SUBCAB: 230V DOL: 4G35mm2 230V Y-D: 4G25mm2 400V DOL: 4G16mm2 400V Y-D: 4G10mm2

Conexión de descarga: N : 8” - manguera, H : 4” - manguera, L : 8” - manguera

Limitaciónes: pH 5-8

Temp. máx. del líquido: 40°C Materiales

Piezas Fundidas: Aluminio Carcasa: Acero Inoxidable Eje de motor: Acero Inoxidable

Accesorios • Reguladores de nivel

Conexiones en tándem

Ánodos de zinc

50 Hz N H L Conexión de descarga 8” 4” 8” Potencia nominal P2 [kW] 37 37 30 Potencia máxima absorbida P1 [kW] 41 41 33 Velocidad del eje [r.p.m.] 2950 2950 1465 Corriente a 400V 52 A 52 A 45 A Paso de sólidos [mm] 15 12 15 Altura [mm] 1302 1046 1302 Diámetro [mm] 506 436 506 Peso [kg] 280 240 285

• Arrancadores • Flotadores para bomba

Acoplamientos, etc.

17
Bombas de Drenaje
0 50 100 150 200 250 0 100 200 300 400 500 600 700 800 900 Q (l/s) (m³/h) 0 20 40
100
Maxi-H-50hz Maxi-L-50hz Maxi-N-50hz
60 80
H m) (

Maxi SH

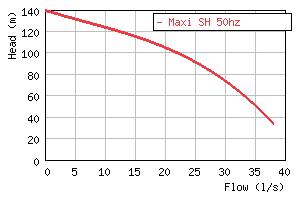

Esta es la segunda bomba más grande de la gama de achique. A lo largo de los años, la Maxi ha demostrado ser la bomba ideal para aplicaciones de achique muy exigentes en todo tipo de sectores. Ya se trate de aplicaciones del campo de la construcción, la minería o la industria, su diseño robusto y fiable combinado con un mantenimiento muy sencillo la han convertido en la bomba preferida de centenares de clientes en todo el mundo.

Especificaciones técnicas

Tipo de bomba: Eléctrica sumergible trifásica

Clasificación: IP 68

Profundidad máx. de sumersión: 20 m Cable: 20 m, SUBCAB: 230V DOL: 4G35mm2

Conexión de descarga: N : 8” - manguera, ISO-G o NPT H : 4” - manguera, ISO-G o NPT, L: 8” - mangera, ISO-G o NPT

Limitaciónes: pH 5-8

Temp. máx. del líquido: 40°C

Accesorios

• Reguladores de nivel

• Conexiones en tándem

• Ánodos de zinc

• Arrancadores

• Flotadores para bomba

• Acoplamientos, etc.

50 Hz SH

Conexión de descarga 4”

Potencia nominal P2 [kW] 37 Potencia máxima absorbida P1 [kW] 41

Velocidad del eje [r.p.m.] 2945 Corriente a 400V 65 A Paso de sólidos [mm] 12 Altura [mm] 1148 Diámetro [mm] 440 Peso [kg] 270

18
Bombas de Drenaje

Bombas de Drenaje

Magnum L / N / H

Es la bomba más grande de la gama de achique. Presentada en el año 2000, la Magnum ha demostrado ser la bomba ideal para aplicaciones de achique muy exigentes en todo tipo de sectores. Ya se trate de aplicaciones del campo de la construcción, la minería o la industria, su diseño robusto y fiable combinado con un mantenimiento muy sencillo la han convertido en la bomba preferida de centenares de clientes en todo el mundo.

Especificaciones técnicas

Tipo de bomba: Eléctrica sumergible trifásica

Clasificación: IP 68

Profundidad máx. de sumersión: 20 m

Cable: 20 m, SUBCAB: 400V DOL: 4G35mm2

Conexión de descarga: N : 8” - manguera, ISO-G o NPT, H : 6” - manguera, ISO-G o NPT, L : 10” - manguera, ISO-G or NPT

Limitaciónes: pH 5-8

Temp. máx. del líquido: 40°C

Accesorios

• Reguladores de nivel

• Conexiones en tándem

• Ánodos de zinc

50 Hz

N H L

Conexión de descarga 8” 6” 10”

Potencia nominal P2 [kW] 57 57 57

Potencia máxima absorbida P1 [kW] 62 64 62

Velocidad del eje [r.p.m.] 1475 2950 1475 Corriente a 400V 107 A 99 A 107 A Paso de sólidos [mm] 12 12 12 Altura [mm] 1475 1475 1475 Diámetro [mm] 750 750 750 Peso [kg] 540 540 540

• Arrancadores

Flotadores para bomba

• Acoplamientos, etc.

19

Mega N / H

La bomba Mega es ideal para excavaciones profundas que requieren un bombeo de gran altura de elevación, como ocurre en minas a cielo abierto o subterráneas, por ejemplo. Otras aplicaciones típicas son las canteras y los proyectos de construcción de túneles.

Mega está diseñada para trabajar con valores de pH de 6 a 13 y se puede equipar con ánodos de zinc para aumentar la protección. Como es de hierro fundido, también es la mejor elección para aplicaciones exigentes en agua salada. Las fiables bombas Grindex están diseñadas para durar muchos años y son fáciles de instalar. Especificaciones técnicas Tipo de bomba: Eléctrica

50 Hz N H

Conexión de descarga 6” 4” Potencia nominal P2 [kW] 90 90 Potencia máxima absorbida P1 [kW] 95 95 Velocidad del eje [r.p.m.] 2965 2965 Corriente a 400V 148 A 148 A Paso de sólidos [mm] 10 10 Altura [mm] 770 1250 Diámetro [mm] 620 620 Peso [kg] 900 985

20
sumergible trifásica Clasificación: IP 68 Profundidad máx. de sumersión: 75 m Cable: SUBCAB Conexión de descarga: N: 6” SMS/DIN/BS/ ANSI, H: 4” SMS/DIN/BS/ANSI Limitaciónes: pH del liquido:6-13 Temp. máx. del líquido: 40°C Accesorios • Reguladores de nivel • Conexiones en tándem • Ánodos de zinc • Arrancadores • Flotadores para bomba • Acoplamientos, etc.
Bombas
Drenaje
de

BOMBAS DE LODOS

Las bombas Grindex para lodos están diseñadas para uso profesional en aplicaciones difíciles como minas, construcciones, túneles y otras industrias con altas exigencia.

Están diseñadas para:

• Bombear agua con alto contenido de sólidos, hasta un tamaño de 80 mm

• Bombear agua que contiene partículas abrasivas

• Bombear diferentes tipos de barro y lodo

• Bombear lodos ligeros

• Bombear líquidos con valores de pH de 5 a 8

Las bombas están diseñadas para un funcionamiento continuo, sin vigilancia. Han demostrado su fiabilidad y rendimiento confiables en áreas con grandes exigencias, como en construcciones, minerías, túneles, canteras, industrias, lavaderos de vehículos y aplicaciones de alquiler.

Materiales

Sello interior

Solid Salvador Senior Sandy

Carburo de tungstenoÓxido de aluminio

● Carbono - Óxido de aluminio

Sello exterior

Carburo de silicioCarburo de silicio

piezas de fundición Aluminio

del estator

Carcasa exterior Acero inoxidable (AISI 304)

Eje motor Acero inoxidable (AISI 431)

Recubrimiento de la voluta Poliuretano

Aluminio/Poliuretano

Tornillos y tuercas Acero inoxidable (A4)

Juntas tóricas Goma nitrílica

● Esta incluído o Opción - No disponible

22
Bombas de Lodos
● ●
● ● ● ● Otras
● ● ● ● Carcasa
Aluminio ● ● ● ●
● ● ● Aluminio ●
● ●
● ● ●
● ● ● ● Impulsor Hard-Iron
● Poliuretano
● ● ● ●
● ● ● ●

Solid N

La bomba Solid destaca en las aplicaciones en las que priman la fiabilidad y la facilidad de manejo. Al igual que Mini, su equivalente para achique, está diseñada para aguas contaminadas con valores de pH de 5 a 8 y para aguas con sólidos en suspensión relativamente abrasivos de hasta 38 mm de diámetro.

Especificaciones técnicas

Tipo de bomba: Eléctrica sumergible monofásica y trifásica Clasificación: IP 68

Profundidad máx. de sumersión: 10 m Cable: 10 m, H07RN-F, 3x1mm2

Conexión de descarga: 2” - manguera Limitaciónes: pH 5-8

Temp. máx. del líquido: 40°C Materiales

Cabeza de la bomba: Acero Inoxidable / Polímero reforzado

Carcasa: Acero Inoxidable Cubierta del estator: Acero Inoxidable

Accesorios

• Reguladores de nivel • Acoplamientos, etc.

50 Hz N

Conexión de descarga 2” Potencia nominal P2 [kW] 900 Potencia máxima absorbida P1 [kW] 1200 Velocidad del eje [r.p.m.] 2800 Corriente a 400V 5,2 A Paso de sólidos [mm] 38 Altura [mm] 510 Diámetro [mm] 263 Peso [kg] 17

23
Lodos 0 1 2 3 4 5 6 7
15
25 Q (l/s)
2 4 6 8 10 12 H m) (
Bombas de
0 5 10
20
(m³/h) 0
Solid-50hz

Salvador N

La bomba Solid destaca en las aplicaciones en las que priman la fiabilidad y la facilidad de manejo. Al igual que Mini, su equivalente para achique, está diseñada para aguas contaminadas con valores de pH de 5 a 8 y para aguas con sólidos en suspensión relativamente abrasivos de hasta 38 mm de diámetro.

Especificaciones técnicas

Tipo de bomba: Eléctrica sumergible monofásica y trifásica Clasificación: IP 68 Profundidad máx. de sumersión: 20 m Cable: 20 m, SUBCAB: 3-phase: 4G1.5mm2 Conexión de descarga: 3” - manguera Limitaciónes: pH 5-8

Temp. máx. del líquido: 40°C Materiales

Piezas fundidas: Aluminio Carcasa: Acero Inoxidable

Eje de motor: Acero Inoxidable

Accesorios

• Reguladores de nivel

• Ánodos de Zinc

• Arrancadores • Acoplamientos, etc.

50 Hz N Conexión de descarga 3” Potencia nominal P2 [kW] 2,2 Potencia máxima absorbida P1 [kW] 2,7 Velocidad del eje [r.p.m.] 2800 Corriente a 400V 4,5 A Paso de sólidos [mm] 50 Altura [mm] 782 Diámetro [mm] 249 Peso [kg] 33

24 Bombas de Lodos
0 2 4 6 8 10 12 14 0 10 20 30 40 50 Q (l/s) (m³/h) 0 5 10 15 20 H m) ( Salvador-3ph-50hz

Senior N

Basadas en el mismo diseño básico que las bombas de achique, las bombas para lodos se utilizan cuando el líquido contiene más partículas en suspensión de las que pueden bombear las bombas de achique. El diseño hace posible incluso convertir las bombas de achique en bombas para lodos y viceversa, lo que le permite adaptar la bomba en función de las necesidades.

Especificaciones técnicas

Tipo de bomba: Eléctrica sumergible trifásica

Clasificación: IP 68

Profundidad máx. de sumersión: 20 m Cable: 20 m, SUBCAB: 3-phase: 4G2.5mm2

Conexión de descarga: 4” - manguera

Limitaciónes: pH 5-8

Temp. máx. del líquido: 40°C Materiales

Piezas fundidas: Aluminio

Carcasa: Acero Inoxidable Eje de motor: Acero Inoxidable

Accesorios

• Reguladores de nivel • Ánodos de Zinc

• Arrancadores

• Acoplamientos, etc.

50 Hz N

Conexión de descarga 4” Potencia nominal P2 [kW] 3,2 Potencia máxima absorbida P1 [kW] 4,2 Velocidad del eje [r.p.m.] 1400 Corriente a 400V 7,6 A Paso de sólidos [mm] 80 Altura [mm] 867 Diámetro [mm] 480 Peso [kg] 56

25
0 5 10 15 20 25 0 20 40 60 80 90 Q (l/s) (m³/h) 0 2 4 6 8 10 H m) ( Senior-50hz
Bombas de Lodos

Bombas de Lodos

Sandy N

Basadas en el mismo diseño básico que las bombas de achique, las bombas para lodos se utilizan cuando el líquido contiene más partículas en suspensión de las que pueden bombear las bombas de achique. El diseño hace posible incluso convertir las bombas de achique en bombas para lodos y viceversa, lo que le permite adaptar la bomba en función de las necesidades.

Especificaciones técnicas

Tipo de bomba: Eléctrica sumergible trifásica

Clasificación: IP 68

Profundidad máx. de sumersión: 20 m Cable: 20 m, SUBCAB: 3-phase: 4G2.5mm2

Conexión de descarga: 4” - manguera

Limitaciónes: pH 5-8

Temp. máx. del líquido: 40°C Materiales

Piezas fundidas: Aluminio Carcasa: Acero Inoxidable

Eje de motor: Acero Inoxidable

Accesorios • Reguladores de nivel • Ánodos de Zinc • Arrancadores • Acoplamientos, etc.

50 Hz N

Conexión de descarga 3” Potencia nominal P2 [kW] 5,6 Potencia máxima absorbida P1 [kW] 6,7 Velocidad del eje [r.p.m.] 2890 Corriente a 400V 11 A Paso de sólidos [mm] 46 Altura [mm] 867 Ancho [mm] 460 Diámetro [mm] 320 Peso [kg] 56

26 0
15 20 0
70 Q (l/s) (m³/h) 0
H
Sandy-N-50hz
5 10
10 20 30 40 50 60
5 10 15 20 25 30
m) (

BOMBAS DE DRAGA

Las bombas de draga Grindex están diseñadas para usarse en canteras, minas, dragados, limpieza de pilas de sedimentación, otras aplicaciones abrasivas y otras industrias donde se requiere bombas con alta durabilidad. Cada una de las piezas de las bombas BRAVO están diseñadas para la máxima resistencia y fiabilidad – una exigencia absoluta en el bombeo de pulpa.

Todas las bombas BRAVO pueden trabajar con líquidos con pH desde 5.5 hasta 14.

Las bombas BRAVO 400 hasta la 900 están equipadas con agitador debajo de la cámara de succión para remover el material sedimentado hacia la entrada de la bomba. Estas también pueden ser equipadas adicionalmente con una carcasa de enfriamiento, para casos de aplicaciones en pozos secos.

Materiales

Sello interior

Carburo de tungstenoCarburo de tungsteno ● ● ● ● ● ● Carburo de tungstenoÓxido de aluminio ● ●

Sello exterior

Carburo de tungstenoCarburo de tungsteno ● ● ● ● ● ● ● ● Carcasa del motor

Hierro fundido ● ● ● ● ● ● ● ●

Tapa de succión Caucho nitrilo ● ●

Carcasa de la bomba y descarga Hierro fundido ● ●

Hard-Iron - - ● ● ● ● ● ● Tipo de descarga Rosca o Manguera ● ● Acople Victaulic o o o o o o Agitador

Hard-Iron ● ● ● ● ● ● Impulsor

Hard-Iron ● ● ● ● ● ● ● ● Asa

Acero Galvanizado ● ●

Acero Inoxidable ● ● ● ● ● ●

Eje motor

Acero inoxidable ● ● ● ● ● ● ● ● Pernos, tornillos y tuercas

Acero inoxidable ● ● ● ● ● ● ● ●

● Esta incluído o Opción - No disponible

28
Draga
Bombas de
Bravo 200 Bravo 300 Bravo 400 Bravo 500 Bravo 600 Bravo 700 Bravo 800 Bravo 900

Bravo 200

No todas las aplicaciones de bombeo de líquidos con sólidos en suspensión requieren bombas de servicio pesado; por eso Grindex ofrece dos modelos más pequeños: Bravo 200 y Bravo 300. Están pensadas para aplicaciones menos exigentes en términos de capacidad y resistencia al desgaste, y no llevan agitador. Para capacidades inferiores, le recomendamos las bombas para lodos Grindex.

Especificaciones técnicas

Tipo de bomba: Eléctrica sumergible trifásica para barros líquidos Clasificación: IP 68 Profundidad máx. de sumersión: 20 m/66 ft

Cable: 20 m/66 ft Conexión de descarga: 4” - manguera Limitaciónes: pH 5.5-14

Temp. máx. del líquido: 40°C /104ºF (70ºC/158ºF on request)

Materiales

Piezas Fundidas: Hierro fundido Eje del motor: Acero Galvanizado

Accesorios

• Reguladores de nivel

• Arrancadores

• Acoplamientos, etc.

50 Hz N

Conexión de descarga 4” Potencia nominal P2 [kW] 4,7 Potencia máxima absorbida P1 [kW] 5,7 Velocidad del eje [r.p.m.] 1445 Corriente a 400V 9,6 A Paso de sólidos [mm] 50 Altura [mm] 760 Diámetro [mm] 460 Peso [kg] 157

29
Draga 0 5 10 15 20 25 30 0 20 40 60 80 100 108 Q (l/s) (m³/h) 0 5 10 15 20 H m) ( Bravo-200-50hz
Bombas de

Bravo 300

No todas las aplicaciones de bombeo de líquidos con sólidos en suspensión requieren bombas de servicio pesado; por eso Grindex ofrece dos modelos más pequeños: Bravo 200 y Bravo 300. Estas bombas están pensadas para aplicaciones menos exigentes en términos de capacidad y resistencia al desgaste, y no llevan agitador. Para capacidades inferiores, le recomendamos las bombas para lodos.

Especificaciones técnicas

Tipo de bomba: Eléctrica sumergible trifásica para barros líquidos Clasificación: IP 68 Profundidad máx. de sumersión: 20 m/66 ft

Cable: 20 m, SUBCAB. Esta bomba requiere arranque externo. Conexión de descarga: 4” - manguera Limitaciónes: pH 5-8

Temp. máx. del líquido: 40°C /104ºF (70ºC/158ºF on request)

Materiales

Piezas Fundidas: Hierro fundido

Eje del motor: Acero Galvanizado

Accesorios

• Reguladores de nivel

• Arrancadores

• Acoplamientos, etc.

50 Hz N

Conexión de descarga 4” Potencia nominal P2 [kW] 5,9 Potencia máxima absorbida P1 [kW] 7,1 Velocidad del eje [r.p.m.] 1450 Corriente a 400V 12 A Paso de sólidos [mm] 50 Altura [mm] 760 Diámetro [mm] 460 Peso [kg] 157

30
de Draga 0 5 10 15 20 25 30 35 40 0 20 40 60 80 100 120 140 Q (l/s) (m³/h) 0 5 10 15 20 25 H m) (
Bombas
Bravo-300-50hz

Bravo 400

La bomba Bravo 400 es extraordinariamente resistente al desgaste gracias a sus componentes de Hard-iron™ y a la reducida velocidad de giro del eje. Equipada con un agitador que mejora su capacidad de «removido», es una bomba de primera calidad adecuada para todo tipo de aplicaciones de bombeo de barros líquidos.

Especificaciones técnicas

Tipo de bomba: Eléctrica sumergible para líquidos con sólidos en suspensión Clasificación: IP 68 Profundidad máx. de sumersión: 20 m/66 ft

Cable: 20 m, SUBCAB. Esta bomba requiere arranque externo. Conexión de descarga: 4” - manguera Limitaciónes: pH 5.5-14

Temp. máx. del líquido: 40°C /104ºF (70ºC/158ºF on request)

Materiales

Piezas Fundidas: Hierro fundido Eje del motor: Acero Galvanizado

Accesorios

• Reguladores de nivel • Arrancadores

• Acoplamientos, etc.

50 Hz N

Conexión de descarga 4” Potencia nominal P2 [kW] 13,5 Potencia máxima absorbida P1 [kW] 16

Velocidad del eje [r.p.m.] 1455 Corriente a 400V 28 A Paso de sólidos [mm] 30 Altura [mm] 1148 Diámetro [mm] 595 Peso [kg] 231

31
0 10 20 30 40 50 60 70 0 50 100 150 200 250 Q (l/s) (m³/h)
5 10 15 20 25 H m) (
Bombas de Draga
0
Bravo-400-50hz

BOMBAS DE ACERO INOXIDABLE

Estas bombas están diseñadas para satisfacer los exigentes requisitos de las minas, las obras de construcción, vertederos y otras aplicaciones que tienen que ver con el agua corrosiva. Una aplicación es en las minas donde el agua se convierte en cáustica y destruye las bombas convencionales en cuestión de días. Las bombas también se pueden utilizar en aplicaciones donde se bombea agua salada, como los astilleros, las piscifactorías, las obras de construcción en los puertos y proyectos en alta mar. Todas las bombas INOX pueden manejar valores de pH 2-10. También pueden estar equipadas con ánodos de zinc para protección adicional.

Bombas de Acero Inoxidable

Minette Inox

Con su impresionante rango de valores de pH admisibles (2 a 10), es difícil encontrar una aplicación que no puedan manejar las bombas INOX. Todos los componentes que entran en contacto con el líquido son de acero inoxidable AISI 316 o superior.

Especificaciones técnicas

Tipo de bomba: Eléctrica sumergible Clasificación: IP 68 Profundidad máx. de sumersión: 20 m Cable: H07RN8-F, 20 m de longitud 4x2,5 mm2, U=400-575 V Conexión de descarga: 3” - manguera Limitaciónes: pH 2-10 Temp. máx. del líquido: 40°C Materiales

Piezas fundidas: Acero Inoxidable Carcasa: Acero Inoxidable

Eje de motor: Acero Inoxidable

Accesorios

• Reguladores de nivel

• Ánodos de zinc

• Arrancadores

• Acoplamientos, etc.

50 Hz

Conexión de descarga 3” Potencia nominal P2 [kW] 2.0 Potencia máxima absorbida P1 [kW] 2,6

Velocidad del eje [r.p.m.] 2715 Corriente a 400V 4,4 A Paso de sólidos [mm] 7,5 Altura [mm] 535 Diámetro [mm] 240 Peso [kg] 44

33
0 5 10 15 20 0 10 20 30 40 50 60 70 Q (l/s) (m³/h) 0 5 10 15 20 H m) ( Inox-Minette-50hz

Bombas de

Inoxidable

Major Inox

Con su impresionante rango de valores de pH admisibles (2 a 11), es difícil encontrar una aplicación que no puedan manejar las bombas Inox. El diseño modular reduce los costes de mantenimiento y, al mismo tiempo, maximiza la flexibilidad al permitir la conversión de una bomba de presión normal (N) en una bomba de alta presión (H). Todos los componentes que entran en contacto con el líquido son de acero inoxidable AISI 316 o superior.

Inox-Major-H-50hz

Inox-Major-N-50hz

Especificaciones técnicas

Tipo de bomba: Eléctrica sumergible trifásica

Clasificación: IP 68

Profundidad máx. de sumersión: 20 m Cable: 20 m, SUBCAB: Trifásica: 4G 2,5 mm2

Conexión de descarga: N: 4” - manguera, H: 3” - manguera

Limitaciónes: pH 2-11

Temp. máx. del líquido: 40°C Materiales

Piezas fundidas: Acero Inoxidable

Carcasa: Acero Inoxidable

Eje de motor: Acero Inoxidable

Accesorios

• Reguladores de nivel

• Ánodos de zinc

• Arrancadores

• Acoplamientos, etc.

50 Hz

Conexión de descarga 4” Potencia nominal P2 [kW] 6,3 Potencia máxima absorbida P1 [kW] 7,3

Velocidad del eje [r.p.m.] 2840 Corriente a 400V 12 A Paso de sólidos [mm] 8,5 Altura [mm] 665 Diámetro [mm] 280 Peso [kg] 65

34
Acero
0 10 20 30 40 50 0 20 40 60 80 100 120 140 160 180 Q (l/s) (m³/h) 0 10 20 30 40 50 H m) (

Master Inox

Con su impresionante rango de valores de pH admisibles (2 a 11), es difícil encontrar una aplicación que no puedan manejar las bombas Inox. El diseño modular reduce los costes de mantenimiento y, al mismo tiempo, maximiza la flexibilidad al permitir la conversión de una bomba de presión normal (N) en una bomba de alta presión (H). Todos los componentes que entran en contacto con el líquido son de acero inoxidable AISI 316 o superior.

Inox-Master-H-50hz

Inox-Master-N-50hz

Especificaciones técnicas

Tipo de bomba: Eléctrica sumergible trifásica

Clasificación: IP 68

Profundidad máx. de sumersión: 20 m Cable: 20 m, SUBCAB: Trifásica: 4G 2,5 mm2 Conexión de descarga: N: 4” - manguera, H: 3” - manguera

Limitaciónes: pH 2-11

Temp. máx. del líquido: 40°C Materiales

Piezas fundidas: Acero Inoxidable Carcasa: Acero Inoxidable Eje de motor: Acero Inoxidable

Accesorios

• Reguladores de nivel

• Ánodos de zinc

• Arrancadores

• Acoplamientos, etc.

50 Hz

Conexión de descarga 4”

Potencia nominal P2 [kW] 8,0 Potencia máxima absorbida P1 [kW] 9,2

Velocidad del eje [r.p.m.] 2855 Corriente a 400V 15 A Paso de sólidos [mm] 8,5 Altura [mm] 720 Diámetro [mm] 280 Peso [kg] 77

35
10 20 30 40 50 60
50
216 Q (l/s)
30
50
70 H m) (
Bombas de Acero Inoxidable 0
0
100 150 200
(m³/h) 0 10 20
40
60

BOMBAS PARA AGUAS RESIDUALES

Para el desvío de aguas residuales, les ofrecemos las bombas eléctricas sumergibles de alquiler Faggiolati, que están diseñadas para bombear aguas sucias que contengan residuos urbanos e industriales. Puede consultar nuestra gama de bombas de alquiler para encontrar la solución a sus necesidades.

DRENAJE

Turbina múltiple para aguas claras, agua de lluvia y riego.

Tipos de Impulsores

VORTEX

Turbina a vértice, para bombear aguas abrasivas o que contengan materia sólida voluminosa y7o fibrosa

SAND VORTEX

Impulsor en poliuretano con centro de acero inoxidable. Aplicaciones en plantas con presencia de líquidos abrasivos.

MONOCANAL

Turbina monocanal, para líquidos que contengan materiales fibrosos y/o sólidos en suspensión.

HIGH PERFORMANCE

Impulsor multi-canal, abierta a alto rendimiento hidráulico, con perfil de auto-limpieza, que, a través de una brida especial de succión regulable canalada, permite la expulsión de cuerpos sólidos y también de fibrosis.

KUT-ALL

Impulsor con sistema especial “KUT-ALL”, diseñado para realizar el corte en partículas sólidas y filamentosas presentes en el líquido bombeado.

A CANALES

Turbina cerrada multicanal, para bombear aguas limpias o cargadas, sin presencia de cuerpos filamentosos.

TRITURADORA

Turbina múltiple, con grupo triturador aspirante en acero inoxidable tipo AISI 420, eliminación de aguas residuales provenientes de estaciones de servicio, de edificios comunitarios, etc.

DOBLE CANAL ABIERTO

El impulsor está dotado de un sistema de trituración que está protegido contra el agua y los fangos procedentes de los efluentes agricolas.

RECIRCULACIÓN

Hélice autolimpiante con dos o tres palas de alto rendimiento, normalmente usada para recirculación de fangos con caudales importantes y baja altura de elevación.

37

Bombas para Aguas Residuales

LVG-06MB1

Para el bombeo de agua sucia, aguas residuales tamizadas, aguas pluviales y aguas residuales con sólidos en suspensión para plantas industriales.

Especificaciones técnicas

38
Tipo de bomba: Bomba eléctrica sumergible Descarga: 2” Fuente de alimentación: 1ph 230V 50Hz Temp. máx. del líquido: 40°C /104ºF Materiales
Cuerpo: Acero Inoxidable y Hierro fundido
Potencia nominal [kW] 0.9 Caudal máximo [m³/h] 30 Velocidad del eje [r.p.m.] 2850 Paso de sólidos [mm] 40 Altura [mm] 430 Diámetro [mm] 270 Peso [kg] 14

Bombas para Aguas Residuales

G411R1M1-P78AA2

Electrobomba sumergible robusta y fiable con motor a seco e interposición de cámara de aceite entre la hidráulica y el motor electrico.

Especificaciones técnicas

Tipo de bomba: Bomba eléctrica sumergible Clasificación: IP 68 Descarga: 3”

Fuente de alimentación: 3ph 400 / 690V-50Hz

Temp. máx. del líquido: 40°C /104ºF Materiales

Piezas Fundidas: Hierro fundido Eje del motor: Acero Inoxidable

Potencia hidráulica absorbida [kW] 5,6

Potencia máxima absorbida [kW] 7,1 Caudal máximo [m³/h] 95,6 Velocidad del eje [r.p.m.] 1436

Corriente nominal 13,5

Paso de sólidos [mm] 78

Altura [mm] 1002 Diámetro [mm] 669 Peso [kg] 170

39

Bombas para Aguas Residuales

G409T1M1-M65AA2

Electrobomba sumergible robusta y fiable con motor a seco e interposición de cámara de aceite entre la hidráulica y el motor electrico.

Especificaciones técnicas

Tipo de bomba: Bomba eléctrica sumergible

Clasificación: IP 68

Descarga: 3”

Fuente de alimentación: 3ph 400 V-50Hz

Temp. máx. del líquido: 40°C /104ºF

Materiales

Piezas Fundidas: Hierro fundido

Eje del motor: Acero Inoxidable

Potencia hidráulica absorbida [kW] 2

Potencia máxima absorbida [kW] 2,8 Caudal máximo [m³/h] 48,2 Velocidad del eje [r.p.m.] 1392 Corriente nominal 5,4

Paso de sólidos [mm] 65

Altura [mm] 659 Diámetro [mm] 524 Peso [kg] 67

40

Bombas para Aguas Residuales

G409T1M1-M65AA0

Bomba eléctrica sumergible de construcción pesada y dura, tipo motor seco con interposición de la cámara de aceite entre la parte hidráulica y el lado del motor.

Especificaciones técnicas

Tipo de bomba: Bomba eléctrica sumergible

Clasificación: IP 68 Cable: 10 m Descarga: 3”

Fuente de alimentación: 3ph 400-50Hz Temp. máx. del líquido: 40°C /104ºF Materiales

Piezas Fundidas: Hierro fundido Eje del motor: Acero Inoxidable

Potencia hidráulica absorbida [kW] 2,4

Potencia máxima absorbida [kW] 2,7 Caudal máximo [m³/h] 48,2 Velocidad del eje [r.p.m.] 1392

Corriente nominal 5,4 Paso de sólidos [mm] 65 Altura [mm] 659 Diámetro [mm] 524 Peso [kg] 67

41

Bombas para Aguas Residuales

G210R3C1-M30AA2

Bomba eléctrica sumergible, motor hermético equipado separado de la parte hidráulica por una cámara de aceite, para aguas residuales.

Especificaciones técnicas

Potencia hidráulica absorbida [kW] 5,7

Potencia máxima absorbida [kW] 6,3 Caudal máximo [m³/h] 64.9 Velocidad del eje [r.p.m.] 2842 Corriente nominal 10.9

Paso de sólidos [mm] 30

Altura [mm] 655 Diámetro [mm] 367 Peso [kg] 73

42
Tipo de bomba: Bomba eléctrica sumergible Clasificación: IP 68 Cable: 10 m Descarga: 3” Fuente de alimentación: 3ph 400 / 690V-50Hz Temp. máx. del líquido: 40°C /104ºF Materiales Piezas Fundidas: Hierro fundido Eje del motor: Acero Inoxidable

Bombas para Aguas Residuales

G210R3V1-M50AA2

Bombas sumergibles eléctricas de construcción pesada y fuerte, motor seco con interposición de cámara de aceite entre el lado hidráulico y motor eléctrico, para no cribado, aguas residuales.

Especificaciones

técnicas

Tipo de bomba: Bomba eléctrica sumergible

Clasificación: IP 68 Cable: 10 m Descarga: 3”

Fuente de alimentación: 3ph 400 / 690V-50Hz

Temp. máx. del líquido: 40°C /104ºF Materiales

Piezas Fundidas: Hierro fundido

Eje del motor: Acero Inoxidable

Potencia hidráulica absorbida [kW] 4,9

Potencia máxima absorbida [kW] 5,4 Caudal máximo [m³/h] 38,9

Velocidad del eje [r.p.m.] 2842

Corriente nominal 10,4

Paso de sólidos [mm] 50

Altura [mm] 693

Diámetro [mm] 528 Peso [kg] 76

43

Bombas para Aguas Residuales

G409T6V1-M64AA0

Bomba eléctrica sumergible, construcción pesada, motor seco, con interposición de la cámara de aceite entre el lado hidráulico y el lado del motor eléctrico, con impulsor de vórtice de 6 palas, semicerrado con alta eficiencia.

Especificaciones técnicas

Potencia hidráulica absorbida [kW] 2,6

Potencia máxima absorbida [kW] 2,94 Caudal máximo [m³/h] 48,7 Velocidad del eje [r.p.m.] 1392

Corriente nominal 6,2 Paso de sólidos [mm] 64 Altura [mm] 656 Diámetro [mm] 554 Peso [kg] 64

44
Tipo de bomba: Bomba eléctrica sumergible Clasificación: IP 68 Cable: 10 m Descarga: 3” Fuente de alimentación: 3ph 400V-50Hz Temp. máx. del líquido: 40°C /104ºF Materiales
Piezas Fundidas: Hierro fundido Eje del motor: Acero Inoxidable

Bombas para Aguas Residuales

G409T6V1-M64AA2

Electrobomba sumergible robusta y fiable con motor a seco e interposición de cámara de aceite entre la hidráulica y el motor electrico.

Especificaciones técnicas

Tipo de bomba: Bomba eléctrica sumergible

Clasificación: IP 68

Descarga: 3”

Fuente de alimentación: 3ph 400-50Hz

Temp. máx. del líquido: 40°C /104ºF Materiales

Piezas Fundidas: Hierro fundido

Eje del motor: Acero Inoxidable

Potencia hidráulica absorbida [kW] 2,3

Potencia máxima absorbida [kW] 3,2 Caudal máximo [m³/h] 48,7 Velocidad del eje [r.p.m.] 1392 Corriente nominal 6,2

Paso de sólidos [mm] 64

Altura [mm] 656 Diámetro [mm] 554 Peso [kg] 64

45

G410R6V1-M64AA2

Bomba eléctrica sumergible, construcción pesada, motor seco, con interposición de la cámara de aceite entre el lado hidráulico y el lado del motor eléctrico, con impulsor de vórtice de 6 palas, semicerrado con alta eficiencia.

46
Bombas para Aguas Residuales
Tipo de bomba: Bomba eléctrica sumergible Clasificación: IP 68 Cable: 10 m Descarga: 3” Fuente de alimentación: 3ph
/
del líquido: 40°C
Materiales
Especificaciones técnicas
400V
690V-50Hz Temp. máx.
/104ºF
Piezas Fundidas: Hierro fundido Eje del motor: Acero Inoxidable Potencia hidráulica absorbida [kW] 4,5 Potencia máxima absorbida [kW] 5 Caudal máximo [m³/h] 63,6 Velocidad del eje [r.p.m.] 1392 Corriente nominal 9,9 Paso de sólidos [mm] 64 Altura [mm] 722 Diámetro [mm] 554 Peso [kg] 79

Bombas para Aguas Residuales

G411R2J3-P60AA2

Las bombas sumergibles multicanal de “alto rendimiento” con perfil de cuchillas autolimpiantes pueden ser utilizadas en casi cualquier aplicación.

Potencia hidráulica absorbida [kW] 5,3

Potencia máxima absorbida [kW] 7,1 Caudal máximo [l/s] 45 Velocidad del eje [r.p.m.] 1450 Corriente nominal 13,5 Paso de sólidos [mm] 60 Altura [mm] 955 Diámetro [mm] 600 Peso [kg] 190

47
Especificaciones técnicas Tipo de bomba: Bomba eléctrica sumergible Clasificación: IP 68 Descarga: 3” Fuente de alimentación: 3ph 400/690V-50Hz Temp. máx. del líquido: 40°C /104ºF Materiales Piezas Fundidas: Hierro fundido Eje del motor: Acero Inoxidable

Bombas para Aguas Residuales

G413R2J2-P60AA2

Las bombas sumergibles multicanal de “alto rendimiento” con perfil de cuchillas autolimpiantes pueden ser utilizadas en casi cualquier aplicación.

Especificaciones técnicas

Tipo de bomba: Bomba eléctrica sumergible Clasificación: IP 68 Cable: 10 m Descarga: 3”

Fuente de alimentación: 3ph 400V / 690V-50Hz

Temp. máx. del líquido: 40°C /104ºF Materiales

Piezas Fundidas: Hierro fundido Eje del motor: Acero Inoxidable

Potencia hidráulica absorbida [kW] 16

Potencia máxima absorbida [kW] 13 Caudal máximo [m³/h] 60 Velocidad del eje [r.p.m.] 1450 Corriente nominal 29,7 Paso de sólidos [mm] 60 Altura [mm] 1041 Diámetro [mm] 500 Peso [kg] 245

48

Bombas para Aguas Residuales

G413R2H1-S60AA2

Electrobomba sumergible robusta y fiable con motor a seco e interposición de cámara de aceite entre la hidráulica y el motor electrico.

Especificaciones técnicas

Tipo de bomba: Bomba eléctrica sumergible Clasificación: IP 68 Descarga: 3”

Fuente de alimentación: 3ph 400/690V-50Hz

Temp. máx. del líquido: 40°C /104ºF Materiales

Piezas Fundidas: Hierro fundido Eje del motor: Acero Inoxidable

Potencia hidráulica absorbida [kW] 12,2

Potencia máxima absorbida [kW] 14,4 Caudal máximo [m³/h] 218,2 Velocidad del eje [r.p.m.] 1441 Corriente nominal 26,7 Paso de sólidos [mm] 60 Altura [mm] 1123 Diámetro [mm] 858 Peso [kg] 244

49

BOMBAS ATEX

Se denominan bombas ATEX a los equipos que, de acuerdo a la legislación actual, no son una fuente de ignición ni emiten sustancias que puedan provocar una exploxión mediante alguna fuga, chispas o el aumento de temperatura, entre otras causas.

Este es un marco de trabajo que se encarga de controlar las atmósferas explosivas y los estándares de equipos y sistemas de protección que se emplean en ellos.

G211R3C1-M30AA2

Electrobomba sumergible robusta y fiable con motor a seco e interposición de cámara de aceite entre la hidráulica y el motor electrico.

Especificaciones técnicas

Tipo de bomba: Bomba eléctrica sumergible

Clasificación: IP 68

Descarga: DN 80 mm

Fuente de alimentación: 3ph 400/690V-50Hz

Temp. máx. del líquido: 45ºC Materiales

Piezas Fundidas: Hierro fundido

Eje del motor: Acero Inoxidable

Potencia hidráulica absorbida [kW] 7.1

Potencia máxima absorbida [kW] 7.5 Caudal máximo [m³/h] 76 Velocidad del eje [r.p.m.] 2842

Corriente nominal 13.5

Paso de sólidos [mm] 30 Altura [mm] 767 Diámetro [mm] 571 Peso [kg] 150

51
Bombas ATEX

Piezas Fundidas: Hierro fundido Eje del motor: Acero Inoxidable

G210R6D1-J7AA6

Electrobomba sumergible robusta y fiable con motor a seco e interposición de cámara de aceite entre la hidráulica y el motor electrico.

Potencia hidráulica absorbida [kW] 5.8

Potencia nominal [kW] 5.7

Caudal máximo [m³/h] 26.7

Velocidad del eje [r.p.m.] 2842

Corriente nominal 10.4 Paso de sólidos [mm] 7

Altura [mm] 506 Diámetro [mm] 295 Peso [kg] 68

52 Bombas ATEX
Especificaciones técnicas
Tipo de bomba: Bomba eléctrica sumergible Clasificación: IP 68 Descarga: 40 mm Fuente de alimentación: 3ph 400/690V-50Hz Temp. máx. del líquido: 45ºC Materiales

G271M1M1-L30AA6

Electrobomba sumergible robusta y fiable con motor a seco e interposición de cámara de aceite entre la hidráulica y el motor electrico.

Especificaciones técnicas

Tipo de bomba: Bomba eléctrica sumergible

Clasificación: IP 68 Descarga: 65 mm

Fuente de alimentación: 1ph 230V-50Hz

Temp. máx. del líquido: 45ºC Materiales

Piezas Fundidas: Hierro fundido Eje del motor: Acero Inoxidable

Potencia hidráulica absorbida [kW] 1.7

Potencia nominal [kW] 1.5 Caudal máximo [m³/h] 23.5

Velocidad del eje [r.p.m.] 2754

Corriente nominal 9 Paso de sólidos [mm] 30 Altura [mm] 556 Diámetro [mm] 325 Peso [kg] 42

53
Bombas ATEX

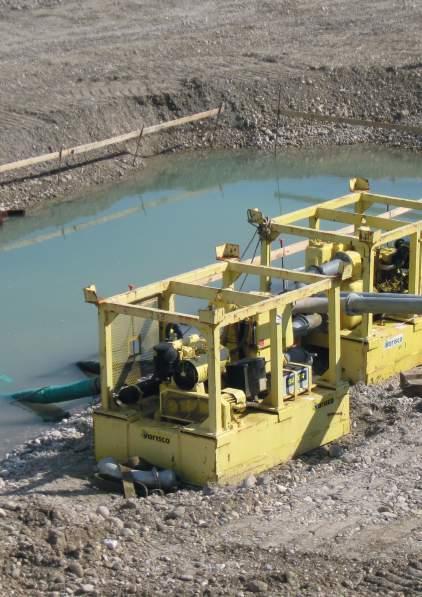

MOTOBOMBAS

Varisco es conocida en todo el mundo por el diseño y fabricación de bombas de alta calidad. Dentro de los sectores de industria, construcción y minería, sus bombas autoaspirantes para drenaje de grandes volúmenes de agua y control del nivel freático permiten cubrir caudales de hasta 20.000 l/min (1.200 m3/h), presiones de cabeza de hasta 110 m y un pasaje sólido de hasta 3‘’. Las aplicaciones de estas bombas son las siguientes:

Ingeniería Civil:

• Drenaje de excavaciones, canales, cuencas

• Reducción del nivel de agua mediante pozos drenantes

• Abastecimiento hídrico de pozos o canales

• Lavado colada de hormigón y áridos

• Bombeo de bentonita y lodos de perforación

Seguridad:

• Drenajes después de aluviones o inundaciones

• Servicios de emergencia: elevación momentánea de alcantarillados, lucha contra incendios y recuperación de líquidos peligrosos

JD 3-140 G10 MKL23 TROLLEY

Las bombas centrífugas autoaspirantes de la serie J son usadas en aplicaciones donde la característica principal es la dificultad de cebado: incluso con alturas de succión de varios metros, la máquina evacúa rápidamente el aire de la tubería de succión y comienza a bombear. Además, comparado con otras bombas, el impulsor semiabierto hace que sea adecuada para bombear líquidos con sólidos en suspensión.

Motobombas

Especificaciones técnicas

Tipo de bomba: Centrífuga autoaspirante

Tamaño de la bomba: 3”

Potencia nominal [kW]: 6.4

Tipo de motor: Diesel Kohler 15LD440

Consumo BEP [l/hr]: 1.7

Tamaño del tanque [l]: 5 Autonomía [h]: 3

Material: Fundición de hierro

50 Hz N

Caudal máximo [m3/h] 105 Tamaño sólidos [mm] 28 Velocidad del eje [r.p.m.] 3200

Longitud [mm] 780 Altura [mm] 1100 Ancho [mm] 610 Peso en vacío[kg] 155

55

Motobombas

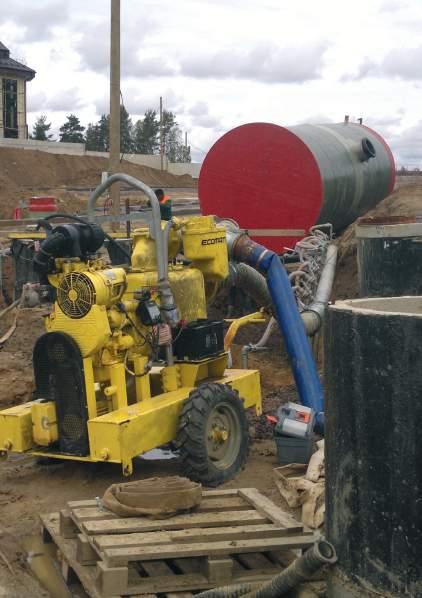

JD 4-250 D11 FKL10 SKID1

Las bombas centrífugas autoaspirantes de la serie J son usadas en aplicaciones donde la característica principal es la dificultad de cebado: incluso con alturas de succión de varios metros, la máquina evacúa rápidamente el aire de la tubería de succión y comienza a bombear. Además, comparado con otras bombas, el impulsor semiabierto hace que sea adecuada para bombear líquidos con sólidos en suspensión.

Especificaciones técnicas

Tipo de bomba: Centrífuga autoaspirante

Tamaño de la bomba: 4”

Potencia nominal [kW]: 21.6

Tipo de motor: Diesel Kohler KDI 1903M

Consumo BEP [l/hr]: 5.4

Tamaño del tanque [l]: 300

Autonomía [h]: 55

Material: Fundición endurecida

50 Hz N

Caudal máximo [m3/h] 180

Tamaño sólidos [mm] 50

Velocidad del eje [r.p.m.] 1800

Longitud [mm] 2200

Altura [mm] 1630

Ancho [mm] 1000

Peso en vacío[kg] 670

56

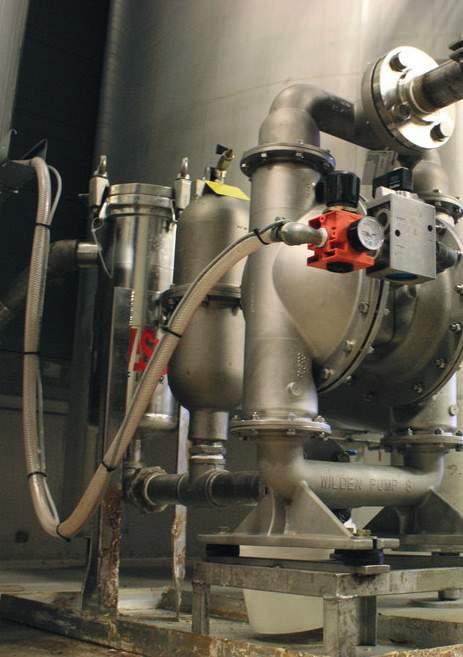

BOMBAS NEUMÁTICAS

Las bombas de doble membrana de accionamiento neumático se pueden usar en obras. Sus características principales las hacen perfectas para el achique en obras públicas y minas, bombeo de bentonita, etc.

Algunas de sus ventajas: • Portátiles

Sumergibles • Gran paso de sólidos • Trabajo en seco sin daño • Resistentes a la abrasión • Antiexplosivo grupo I y II

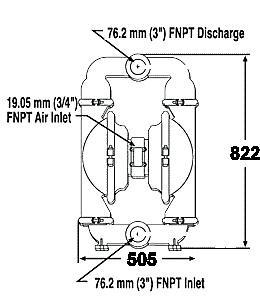

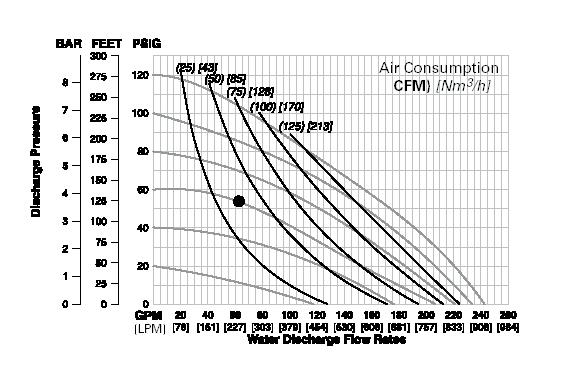

XPS1530

La bomba Wilden XPS1530 ofrece el mayor caudal de líquido con un sistema de aire revolucionar para rebajar el consumo de aire comprimido. Son particularmente indicadas para líquidos sucios, cargados y/o abrasivos. Pueden aspirar incluso en seco (autocebante), y trabajar en seco sin daño. El caudal y la presión se puede regular de manera muy facil sin necesidad de cuadros de control externo.

Especificaciones técnicas

Tipo de bomba: Neumática de doble membrana

Clasificación: Bomba de Superficie Profundidad máx. de sumersión: Opcional, 7 metros

Cable: No Conexión de descarga: N : 3”

Limitaciónes: pH 5-8

Temp. máx. del líquido: 90°C Materiales de construcción

Cuerpo: Aluminio

Membranas: Neopreno

Asientos: Neopreno

Accesorios

• Adaptadores bridamanguera

• Regulador de presión

• Válvula on/off

• Filtro de aspiración

• Mangueras de aspiración y descarga

N

Conexión de descarga 3”

Presión máxima [bar] 8,6 Caudal máximo [I/min] 1056 Capacidad de aspiración en seco [m] 7,2

Conexión de aire 3/4 Paso de sólidos [mm] 12.7 Altura [mm] 1031 Ancho [mm] 615 Profundidad total [mm] 721 Profundidad de patas [mm] 282 Peso [kg] 83

58 Bombas Neumáticas

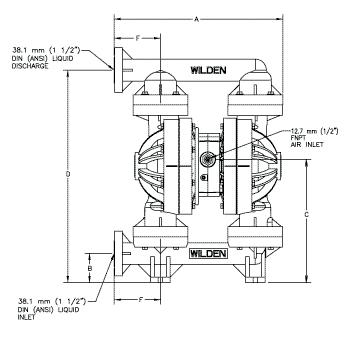

XTZ15/AAAAA/BNS/BN/BN0014

Las bombas néúmaticas Wilden Original han sido diseñadas para las aplicaciones más duras. Su concepción robusta asegura una buena fiabilidad, sin sacrificar la facilidad de mantenimiento. Las bombas Original Metálicas se usan en muchos procesos industriales y tratamiento de aguas.

Especificaciones técnicas

Tipo de bomba: Neumática metálica Clasificación: Bomba de Superficie Cable: No Conexión de descarga: N : 3” Temp. máx. del líquido: 104.4°C Materiales de construcción Cuerpo: Aluminio Membranas: Buna Asientos: Aluminio

Accesorios

• Adaptadores bridamanguera

• Regulador de presión

• Válvula on/off

• Filtro de aspiración

• Mangueras de aspiración y descarga

N

Conexión de descarga 3” Presión máxima [bar] 8.6 Caudal máximo [I/min] 735 Capacidad de aspiración en seco [m] 5.3

Conexión de aire 3/4 Paso de sólidos [mm] 10 Altura [mm] 810 Ancho [mm] 432 Profundidad total [mm] 279 Peso Aluminio [kg] 53

59
Neumáticas
Bombas

XTZ8/AAAAA/BNS/BN/BN/0014

Las bombas néúmaticas Wilden Original han sido diseñadas para las aplicaciones más duras. Su concepción robusta asegura una buena fiabilidad, sin sacrificar la facilidad de mantenimiento. Las bombas Original Metálicas se usan en muchos procesos industriales y tratamiento de aguas.

Especificaciones técnicas

Tipo de bomba: Neumática metálica Clasificación: Bomba de Superficie Cable: No Conexión de descarga: N : 2” Temp. máx. del líquido: 82.2°C Materiales de construcción Cuerpo: Aluminio Membranas: Buna-N Asientos: Buna-N

Accesorios

• Adaptadores bridamanguera

• Regulador de presión

• Válvula on/off

• Filtro de aspiración

• Mangueras de aspiración y descarga

N

Conexión de descarga 3” Presión máxima [bar] 8.6 Caudal máximo [I/min] 595 Capacidad de aspiración en seco [m] 6.6

Conexión de aire 3/4 Paso de sólidos [mm] 6.4 Altura [mm] 668 Ancho [mm] 404 Profundidad total [mm] 343 Peso [kg] 33

60
Neumáticas
Bombas

XPX4/SSAAA/TWS/TF/STF/0014

Las bombas néúmaticas Wilden Original han sido diseñadas para las aplicaciones más duras. Su concepción robusta asegura una buena fiabilidad, sin sacrificar la facilidad de mantenimiento. Las bombas Original Metálicas se usan en muchos procesos industriales y tratamiento de aguas.

Especificaciones técnicas

Tipo de bomba: Neumática de Plástico Clasificación: Bomba de Superficie Cable: No Conexión de descarga: 1 ½” Temp. máx. del líquido: 104,4 °C Materiales de construcción Cuerpo: Acero Inoxidable Membranas: PTFE Asientos: Acero Inoxidable

Accesorios

• Adaptadores bridamanguera

• Regulador de presión

• Válvula on/off

• Filtro de aspiración

• Mangueras de aspiración y descarga

N

Conexión de descarga 1 ½” Presión máxima [bar] 8.6 Caudal máximo [I/min] 336 Capacidad de aspiración en seco [m] 6

Conexión de aire ¾’’ Paso de sólidos [mm] 6.7 Altura [mm] 429 Ancho [mm] 368 Profundidad total [mm] 320 Peso [kg] 28

61
Bombas Neumáticas

PV15/ASAAA/TNU/TF/ATF/0014

Las bombas néúmaticas Wilden Original han sido diseñadas para las aplicaciones más duras. Su concepción robusta asegura una buena fiabilidad, sin sacrificar la facilidad de mantenimiento. Las bombas Original Metálicas se usan en muchos procesos industriales y tratamiento de aguas.

Especificaciones técnicas

Tipo de bomba: Bomba Metálica Clasificación: Bomba de Superficie Cable: No Conexión de descarga: 3” Temp. máx. del líquido: 176.7 °C Materiales de construcción

Cuerpo: Aluminio Membranas: PTFE

Asientos: Aluminio

Accesorios

• Adaptadores bridamanguera

• Regulador de presión

• Válvula on/off

• Filtro de aspiración

• Mangueras de aspiración y descarga

N

Conexión de descarga 3” Presión máxima [bar] 8.6 Caudal máximo [I/min] 919 Paso de sólidos [mm] 9.5 Altura [mm] 822 Ancho [mm] 505 Profundidad total [mm] 426 Peso [kg] 59

62 Bombas Neumáticas

XPX15/AAAAA/NES/NE/NE/0014

Las bombas néúmaticas Wilden Original han sido diseñadas para las aplicaciones más duras. Su concepción robusta asegura una buena fiabilidad, sin sacrificar la facilidad de mantenimiento. Las bombas Original Metálicas se usan en muchos procesos industriales y tratamiento de aguas.

Especificaciones técnicas

Tipo de bomba: Neumática Metálica Clasificación: Bomba de Superficie Cable: No Conexión de descarga: 3” Temp. máx. del líquido: 93.3 °C Materiales de construcción Cuerpo: Aluminio Membranas: Neopreno Asientos: Neopreno

Accesorios

• Adaptadores bridamanguera

• Regulador de presión

• Válvula on/off

• Filtro de aspiración

• Mangueras de aspiración y descarga

N

Conexión de descarga 3” Presión máxima [bar] 8.6 Caudal máximo [I/min] 918 Capacidad de aspiración en seco [m] 6.7

Paso de sólidos [mm] 9.5 Altura [mm] 823 Ancho [mm] 505 Profundidad total [mm] 427 Peso [kg] 60

63
Neumáticas
Bombas

P100/KKPPP/TNU/TF/KTV/0014

Las bombas néúmaticas Wilden Original han sido diseñadas para las aplicaciones más duras. Su concepción robusta asegura una buena fiabilidad, sin sacrificar la facilidad de mantenimiento. Las bombas Original Metálicas se usan en muchos procesos industriales y tratamiento de aguas.

Especificaciones técnicas

Tipo de bomba: Neumática de plástico Clasificación: Bomba de Superficie Cable: No Conexión de descarga: N : 3” Temp. máx. del líquido: 176.7°C Materiales de construcción

Cuerpo: PVDF Membranas: Teflon Asientos: PVDF

Accesorios

• Adaptadores bridamanguera

• Regulador de presión

• Válvula on/off

• Filtro de aspiración

• Mangueras de aspiración y descarga

N

Conexión de descarga 3” Presión máxima [bar] 8.6 Caudal máximo [I/min] 57 Capacidad de aspiración en seco [m] 4.5

Conexión de aire 1/4 Paso de sólidos [mm] 1.6 Altura [mm] 255 Ancho [mm] 234 Profundidad total [mm] 200 Peso Aluminio [kg] 5

64 Bombas Neumáticas

P200/PKPPP/WFS/WF/PWF/0504

Las bombas néúmaticas Wilden Original han sido diseñadas para las aplicaciones más duras. Su concepción robusta asegura una buena fiabilidad, sin sacrificar la facilidad de mantenimiento. Las bombas Original Metálicas se usan en muchos procesos industriales y tratamiento de aguas.

Especificaciones técnicas

Tipo de bomba: Neumática de plástico Clasificación: Bomba de Superficie Cable: No Conexión de descarga: N : 1” Temp. máx. del líquido: 176.7°C Materiales de construcción Cuerpo: Polipropileno Membranas: Wilflex Asientos: Polipropileno

Accesorios

• Adaptadores bridamanguera

• Regulador de presión

• Válvula on/off

• Filtro de aspiración

• Mangueras de aspiración y descarga

N

Conexión de descarga 1” Presión máxima [bar] 8.6 Caudal máximo [I/min] 221 Capacidad de aspiración en seco [m] 3.5

Conexión de aire 1/4 Paso de sólidos [mm] 4.76 Altura [mm] 434 Ancho [mm] 457 Profundidad total [mm] 231 Peso [kg] 10

65
Neumáticas
Bombas

P400/PPPPP/WFS/WF/PWF/0504

Las bombas néúmaticas Wilden Original han sido diseñadas para las aplicaciones más duras. Su concepción robusta asegura una buena fiabilidad, sin sacrificar la facilidad de mantenimiento. Las bombas Original Metálicas se usan en muchos procesos industriales y tratamiento de aguas.

Especificaciones técnicas

Tipo de bomba: Neumática de Plástico Clasificación: Bomba de Superficie Cable: No Conexión de descarga: 1 ½” Temp. máx. del líquido: 176.7 °C Materiales de construcción

Cuerpo: Polipropileno Membranas: Wiflex Asientos: Polipropileno

Accesorios

• Adaptadores bridamanguera

• Regulador de presión

• Válvula on/off

• Filtro de aspiración

• Mangueras de aspiración y descarga

N

Conexión de descarga 1 ½” Presión máxima [bar] 8.6 Caudal máximo [I/min] 454 Capacidad de aspiración en seco [m] 4.8 Paso de sólidos [mm] 6.4 Altura [mm] 667 Ancho [mm] 478 Profundidad total [mm] 299 Peso [kg] 19

66 Bombas Neumáticas

XH800

Las bombas de alta presión usan el principio de las bombas neumáticas de doble membrana, con un plato intermedio para aumentar la superficie de contacto y así multiplicar la presión del aire de 2 a 3 veces. Existen modelos de fundición nodular, inoxidable AISI 316 y versión higiénicas en acero inoxidable AISI 316L pulido. La construcción es atornillada para asegurar una buena estanqueidad y seguridad de los equipos.

Especificaciones técnicas

Tipo de bomba: Bomba de alta presión Clasificación: Bomba de Superficie Cable: No Conexión de descarga: 2” Temp. máx. del líquido: 107.2 °C Materiales de construcción

Cuerpo: INOX AISI 316 Membranas: WILFLEX ALTA PRESIÓN Asientos: INOX AISI 316

Accesorios

• Adaptadores bridamanguera

• Regulador de presión

• Válvula on/off

• Filtro de aspiración

• Mangueras de aspiración y descarga

N

Conexión de descarga 2” Presión máxima [bar] 17.24 Caudal máximo [I/min] 359 Conexión de aire 1/2 Paso de sólidos [mm] 12.7 Altura [mm] 760 Ancho [mm] 490 Profundidad total [mm] 498 Peso [kg] 130

67
Neumáticas
Bombas

PS420/PS430

Las bombas néúmaticas Wilden Original han sido diseñadas para las aplicaciones más duras. Su concepción robusta asegura una buena fiabilidad, sin sacrificar la facilidad de mantenimiento. Las bombas Original Metálicas se usan en muchos procesos industriales y tratamiento de aguas.

Especificaciones técnicas

Tipo de bomba: Neumática Metálica Clasificación: Bomba de Superficie Cable: No Conexión de descarga: 1-1/2” Materiales de construcción Cuerpo: Aluminio Membranas: PTFE Asientos: Aluminio

Accesorios

• Adaptadores bridamanguera

• Regulador de presión

• Válvula on/off

• Filtro de aspiración

• Mangueras de aspiración y descarga

Conexión de descarga 1-1/2” Presión máxima [bar] 8.6 Caudal máximo [I/min] 510 Capacidad de aspiración en seco [m] 6.2 Paso de sólidos [mm] 6.4 Altura máxima[mm] 606 Ancho máximo[mm] 442 Profundidad total máxima[mm] 334 Peso [kg] 26-53

68 Bombas Neumáticas

EQUIPOS BYPASS

Todas nuestras bombas de manejo de sólidos son capaces de pasar un mínimo de 76 mm de sólidos que los hacen ideales para el trabajo de bypass de aguas residuales. Todos los conjuntos motobombas están construidos en cámaras insonorizadas, con niveles de ruido tan bajos como 64dBA a 7m y vienen con tanques de funcionamiento de 24 horas como estándar. Caudales de hasta 10000m3/h y 22 bar de presión.

Equipos Bypass

80CH

Bombas de presión media ideales para el desvío de aguas residuales, control de inundaciones, deshidratación con pequeña huella o fácil manejo.

Especificaciones técnicas

Tipo de bomba: Centrífuga de superficie

Tamaño de la bomba: 150 x 80 mm

Ruido: 64 dBA at 7m

Potencia nominal [kW]: 93

Tipo de motor: JCB 444 TCAE 120kW

Consumo BEP [l/hr]: 23.3

Tamaño del tanque [l]: 695

Caracol (voluta): ASTM A536 Grade 65 45 12

Ductile Iron

Impulsor: Enclosed Type Impeller –

CA6NM Stainless Steel

Eje ph permitido: 17-4 PH

Sello mecánico: Tungsten Carbide vs. Silicon Carbide Seal Faces, Viton Elastomers

Max Running Hours at BEP 30

Salida de bomba [l] 4.4 Caudal máximo [m³/h] 220 Tamaño de sólidos [mm] 20 Velocidad del eje [r.p.m.] 15002000

Longitud [mm] 2950 Altura [mm] 2110 Ancho [mm] 1450

Peso en vacío [kg] 2869 Peso [kg] 3425

70

Equipos Bypass

80CL

Bombas de presión media ideales para el desvío de aguas residuales, control de inundaciones, deshidratación con pequeña huella o fácil manejo.

Especificaciones técnicas

Tipo de bomba: Centrífuga de superficie Tamaño de la bomba: 130 x 80 mm

Ruido: 65 dBA at 7m

Potencia nominal [kW]: 56

Tipo de motor: Perkins 404D-22T

Consumo BEP [l/hr]: 14

Tamaño del tanque [l]: 260 Caracol (voluta): ASTM A536 Grade 65 45

12 Ductile Iron

Impulsor: Enclosed Type Impeller – CA6NM Stainless Steel

Eje ph permitido: 17-4 PH

Sello mecánico: Tungsten Carbide vs. Silicon. Carbide Seal Faces, Viton Elastomers

Max Running Hours at BEP 19

Salida de bomba [l] 2.2 Caudal máximo [m³/h] 160 Tamaño de sólidos [mm] 19 Velocidad del eje [r.p.m.] 15001700

Longitud [mm] 2300 Altura [mm] 1610 Ancho [mm] 1100 Peso en vacío [kg] 1492 Peso [kg] 1700

71

Equipos Bypass

80CM

Bombas de presión media ideales para el desvío de aguas residuales, control de inundaciones, deshidratación con pequeña huella o fácil manejo.

Especificaciones técnicas

Tipo de bomba: Centrífuga de superficie

Tamaño de la bomba: 130 x 80 mm

Ruido: 64 dBA at 7m

Potencia nominal [kW]: 37

Tipo de motor: JCB 444 TC-63 kW

Consumo BEP [l/hr]: 9.3

Tamaño del tanque [l]: 430

Caracol (voluta): ASTM A536 Grade 65 45

12 Ductile Iron

Impulsor: Enclosed Type Impeller – CA6NM

Stainless Steel

Eje ph permitido: 17-4 PH

Sello mecánico: Tungsten Carbide vs. Silicon, Carbide Seal Faces, Viton Elastomers

Max Running Hours at BEP 46

Salida de bomba [l] 4.4 Caudal máximo [m³/h] 210 Tamaño de sólidos [mm] 12 Velocidad del eje [r.p.m.] 15002000

Longitud [mm] 2600 Altura [mm] 1950 Ancho [mm] 1180 Peso en vacío [kg] 2156 Peso [kg] 2500

72

150CMO

Bombas de presión media ideales para el desvío de aguas residuales, control de inundaciones, deshidratación con pequeña huella o fácil manejo.

Equipos Bypass

Especificaciones técnicas

Tipo de bomba: Centrífuga de superficie Tamaño de la bomba: 200 x 150 mm Ruido: 68 dBA at 7m

Potencia nominal [kW]: 186

Tipo de motor: CAT C9 ACERT Consumo BEP [l/hr]: 47

Tamaño del tanque [l]: 900 Caracol (voluta): ASTM A536 Grade 65 45

12 Ductile Iron

Impulsor: Enclosed Type Impeller – CA6NM Stainless Steel Eje ph permitido: 17-4 PH

Sello mecánico: Tungsten Carbide vs. Silicon. Carbide Seal Faces, Viton Elastomers

Max Running Hours at BEP 19 Salida de bomba [l] 9 Caudal máximo [m³/h] 575 Tamaño de sólidos [mm] 25 Velocidad del eje [r.p.m.] 14002000

Longitud [mm] 3800 Altura [mm] 2650 Ancho [mm] 1820 Peso en vacío [kg] 5300 Peso [kg] 6000

73

Equipos Bypass

150CXO

Bombas de presión media ideales para el desvío de aguas residuales, control de inundaciones, deshidratación con pequeña huella o fácil manejo.

Especificaciones técnicas

Tipo de bomba: Centrífuga de superficie

Tamaño de la bomba: 200 x 150 mm Ruido: n/a

Potencia nominal [kW]: 298

Tipo de motor: CAT C18 ACERT

Consumo BEP [l/hr]: 74.5

Tamaño del tanque [l]: 767

Caracol (voluta): ASTM A536 Grade 65 45

12 Ductile Iron

Impulsor: Enclosed Type Impeller – CA6NM Stainless Steel

Eje ph permitido: 17-4 PH

Sello mecánico: Tungsten Carbide vs. Silicon. Carbide Seal Faces, Viton Elastomers

Max Running Hours at BEP 10 Salida de bomba [l] 18 Caudal máximo [m³/h] 900 Tamaño de sólidos [mm] 38 Velocidad del eje [r.p.m.] 14001800

Longitud [mm] 3800 Altura [mm] 2650 Ancho [mm] 1800 Peso en vacío [kg] 5530 Peso [kg] 6000

74

150CX

Bombas de presión media ideales para el desvío de aguas residuales, control de inundaciones, deshidratación con pequeña huella o fácil manejo.

Equipos Bypass

Especificaciones técnicas

Tipo de bomba: Centrífuga de superficie Tamaño de la bomba: 200 x 150 mm Ruido: n/a

Potencia nominal [kW]: 298

Tipo de motor: CAT C18 ACERT Consumo BEP [l/hr]: 74.5

Tamaño del tanque [l]: 767 Caracol (voluta): ASTM A536 Grade 65 45

12 Ductile Iron

Impulsor: Enclosed Type Impeller – CA6NM Stainless Steel Eje ph permitido: 17-4 PH

Sello mecánico: Tungsten Carbide vs. Silicon. Carbide Seal Faces, Viton Elastomers

Max Running Hours at BEP 10 Salida de bomba [l] 18 Caudal máximo [m³/h] 900 Tamaño de sólidos [mm] 38 Velocidad del eje [r.p.m.] 14001800

Longitud [mm] 3800 Altura [mm] 2650 Ancho [mm] 1800 Peso en vacío [kg] 5530 Peso [kg] 6000

75

Equipos Bypass

200CHO

Bombas de presión media ideales para el desvío de aguas residuales, control de inundaciones, deshidratación con pequeña huella o fácil manejo.

Especificaciones técnicas

Tipo de bomba: Centrífuga de superficie

Tamaño de la bomba: 250 x 200 mm Ruido: n/a

Potencia nominal [kW]: 410

Tipo de motor: CAT C15 ACERT Consumo BEP [l/hr]: 102

Tamaño del tanque [l]: 750 Caracol (voluta): ASTM A536 Grade 65 45

12 Ductile Iron

Impulsor: Enclosed Type Impeller – CA6NM

Stainless Steel

Eje ph permitido: 17-4 PH

Sello mecánico: Tungsten Carbide vs. Silicon. Carbide Seal Faces, Viton Elastomers

Max Running Hours at BEP 7 Salida de bomba [l] 15.2 Caudal máximo [m³/h] 1230 Tamaño de sólidos [mm] 30 Velocidad del eje [r.p.m.] 14002000

Longitud [mm] 3800 Altura [mm] 2650 Ancho [mm] 1890 Peso en vacío [kg] 5480 Peso [kg] 6000

76

Equipos Bypass

200CXO

Bombas de presión media ideales para el desvío de aguas residuales, control de inundaciones, deshidratación con pequeña huella o fácil manejo.

Especificaciones técnicas

Tipo de bomba: Centrífuga de superficie Tamaño de la bomba: 250 x 200 mm Ruido: n/a

Potencia nominal [kW]: 521

Tipo de motor: CAT C18 ACERT

Consumo BEP [l/hr]: 130

Tamaño del tanque [l]: 750 Caracol (voluta): ASTM A536 Grade 65 45

12 Ductile Iron

Impulsor: Enclosed Type Impeller – CA6NM

Stainless Steel

Eje ph permitido: 17-4 PH

Sello mecánico: Tungsten Carbide vs. Silicon. Carbide Seal Faces, Viton Elastomers

Max Running Hours at BEP 6 Salida de bomba [l] 18 Caudal máximo [m³/h] 970 Tamaño de sólidos [mm] 28 Velocidad del eje [r.p.m.] 14001600

Longitud [mm] 3800 Altura [mm] 2650 Ancho [mm] 1890 Peso en vacío [kg] 6636 Peso [kg] 7250

77

Equipos Bypass

200CX

Bombas de presión media ideales para el desvío de aguas residuales, control de inundaciones, deshidratación con pequeña huella o fácil manejo.

Especificaciones técnicas

Tipo de bomba: Centrífuga de superficie

Tamaño de la bomba: 250 x 200 mm

Ruido: 70 dBA at 7 m

Potencia nominal [kW]: 521

Tipo de motor: Volvo TAD 1643VE

Consumo BEP [l/hr]: 130

Tamaño del tanque [l]: 767

Caracol (voluta): ASTM A536 Grade 65 45 12 Ductile Iron

Impulsor: Enclosed Type Impeller – CA6NM Stainless Steel

Eje ph permitido: 17-4 PH

Sello mecánico: Tungsten Carbide vs. Silicon. Carbide Seal Faces, Viton Elastomers

Max Running Hours at BEP 6

Salida de bomba [l] 16 Caudal máximo [m³/h] 970 Tamaño de sólidos [mm] 28 Velocidad del eje [r.p.m.] 14001600

Longitud [mm] 4420 Altura [mm] 2570 Ancho [mm] 1960 Peso en vacío [kg] 6636 Peso [kg] 7250

78

Equipos Bypass

PP44S8BL71

Se trata de una bomba de alto flujo y robusta diseñada para operar en diversas prestaciones, al mismo tiempo que proporciona un elevado nivel de succión. La construcción robusta y el diseño modular proporcionan confiabilidad y flexibilidad probadas en las aplicaciones más exigentes.

Especificaciones técnicas

Tipo de bomba: Centrífuga de superficie

Tamaño de la bomba: 100 x 100 mm Consumo BEP [l/s]: 70

Caracol (voluta): Ductile Iron ASTM A536 65-45-12

Impulsor: CA6NM SS Eje ph permitido: 17-4 PH

Sello mecánico: Tungsten Carbide vs. Silicon, Carbide Seal Faces, Viton Elastomers

Caudal máximo [m³/h] 330 Tamaño de sólidos [mm] 50 Velocidad del eje [r.p.m.] 2200 Longitud [mm] 936 Altura [mm] 842.8 Ancho [mm] 667

79

Equipos Bypass

100VM

Bombas de presión media ideales para el desvío de aguas residuales, control de inundaciones, deshidratación con pequeña huella o fácil manejo.

Especificaciones técnicas

Tipo de bomba: Centrífuga de superficie

Tamaño de la bomba: 100 x 100 mm

Ruido: 64 dBA at 7 m

Potencia nominal [kW]: 26

Tipo de motor: Perkins 404D-22T

Consumo BEP [l/hr]: 6.5

Tamaño del tanque [l]: 260

Caracol (voluta): Cast Iron G25

Impulsor: Vortex Type Impeller, Ductile

Iron GS500

Eje ph permitido: 17-4 PH

Sello mecánico: Silicon Carbide vs. Silicon Carbide, Viton Elastomers

Max Running Hours at BEP 40

Salida de bomba [l] 2.2 Caudal máximo [m³/h] 300 Tamaño de sólidos [mm] 85 Velocidad del eje [r.p.m.] 14002000

Longitud [mm] 2300

Altura [mm] 1610

Ancho [mm] 1100 Peso en vacío [kg] 1382 Peso [kg] 1590

80

Equipos Bypass

150VL

Bombas de presión media ideales para el desvío de aguas residuales, control de inundaciones, deshidratación con pequeña huella o fácil manejo.

Especificaciones técnicas

Tipo de bomba: Centrífuga de superficie

Tamaño de la bomba: 150 x 150 mm

Ruido: 64 dBA at 7 m

Potencia nominal [kW]: 22.4

Tipo de motor: Perkins 404D-22T

Consumo BEP [l/hr]: 5.6

Tamaño del tanque [l]: 260

Caracol (voluta): Cast Iron G25

Impulsor: Vortex Type Impeller, Ductile

Iron GS500

Eje ph permitido: 17-4 PH

Sello mecánico: Silicon Carbide vs. Silicon Carbide, Viton Elastomers

Max Running Hours at BEP 46

Salida de bomba [l] 2.2

Caudal máximo [m³/h] 350 Tamaño de sólidos [mm] 130 Velocidad del eje [r.p.m.] 14002000

Longitud [mm] 2300

Altura [mm] 1610 Ancho [mm] 1100 Peso en vacío [kg] 1522 Peso [kg] 1730

81

Equipos Bypass

150VM

Bombas de presión media ideales para el desvío de aguas residuales, control de inundaciones, deshidratación con pequeña huella o fácil manejo.

Especificaciones técnicas

Tipo de bomba: Centrífuga de superficie

Tamaño de la bomba: 150 x 150 mm

Ruido: 64 dBA at 7 m

Potencia nominal [kW]: 40

Tipo de motor: JCB 444 TC-63 kW

Consumo BEP [l/hr]: 10

Tamaño del tanque [l]: 430

Caracol (voluta): Cast Iron G25

Impulsor: Vortex Type Impeller, Ductile Iron GS500

Eje ph permitido: 17-4 PH

Sello mecánico: Silicon Carbide vs. Silicon Carbide, Viton Elastomers

Max Running Hours at BEP 46

Salida de bomba [l] 4.4 Caudal máximo [m³/h] 480 Tamaño de sólidos [mm] 125 Velocidad del eje [r.p.m.] 14002000

Longitud [mm] 2600 Altura [mm] 1950 Ancho [mm] 1180 Peso en vacío [kg] 2135 Peso [kg] 2375

82

Equipos Bypass

200VL

Bombas de presión media ideales para el desvío de aguas residuales, control de inundaciones, deshidratación con pequeña huella o fácil manejo.

Especificaciones técnicas

Tipo de bomba: Centrífuga de superficie Tamaño de la bomba: 200 x 200 mm

Ruido: 64 dBA at 7 m

Potencia nominal [kW]: 30

Tipo de motor: JCB 444 TC-63 kW

Consumo BEP [l/hr]: 7.5

Tamaño del tanque [l]: 430

Caracol (voluta): Cast Iron G25

Impulsor: Vortex Type Impeller, Ductile Iron GS500

Eje ph permitido: 17-4 PH

Sello mecánico: Silicon Carbide vs. Silicon Carbide, Viton Elastomers

Max Running Hours at BEP 57

Salida de bomba [l] 4.4 Caudal máximo [m³/h] 700 Tamaño de sólidos [mm] 110 Velocidad del eje [r.p.m.] 14001500

Longitud [mm] 2600 Altura [mm] 1950 Ancho [mm] 1180 Peso en vacío [kg] 2275 Peso [kg] 2515

83

Equipos Bypass

200VM

Bombas de presión media ideales para el desvío de aguas residuales, control de inundaciones, deshidratación con pequeña huella o fácil manejo.

Especificaciones técnicas

Tipo de bomba: Centrífuga de superficie

Tamaño de la bomba: 200 x 200 mm

Ruido: 64 dBA at 7 m

Potencia nominal [kW]: 60

Tipo de motor: JCB 444 TCAE 120kW

Consumo BEP [l/hr]: 15

Tamaño del tanque [l]: 695

Caracol (voluta): Cast Iron G25

Impulsor: Vortex Type Impeller, Ductile Iron GS500

Eje ph permitido: 17-4 PH

Sello mecánico: Silicon Carbide vs. Silicon Carbide, Viton Elastomers

Max Running Hours at BEP 46

Salida de bomba [l] 4.4 Caudal máximo [m³/h] 850 Tamaño de sólidos [mm] 110 Velocidad del eje [r.p.m.] 14001800

Longitud [mm] 2950 Altura [mm] 2110 Ancho [mm] 1450 Peso en vacío [kg] 3060 Peso [kg] 3616

84

Equipos Bypass

100 SH

Bombas de presión media ideales para el desvío de aguas limpias.

Especificaciones técnicas

Tipo de bomba: Centrífuga de superficie Tamaño de la bomba: 150 x 100 mm

Ruido: 64 dBA at 7 m

Potencia nominal [kW]: 103

Tipo de motor: JCB 444 TCAE 120kW

Consumo BEP [l/hr]: 19

Tamaño del tanque [l]: 695

Caracol (voluta): ASTM A536 Grade 65 45 12 Ductile Iron

Impulsor: Enclosed Type Impeller – CA6NM Stainless Steel

Eje ph permitido: 17-4 PH

Sello mecánico: Tungsten Carbide vs. Silicon. Carbide Seal Faces, Viton Elastomers

Max Running Hours at BEP 37

Salida de bomba [l] 4.4 Caudal máximo [m³/h] 520 Tamaño de sólidos [mm] 76 Velocidad del eje [r.p.m.] 14001700

Longitud [mm] 2950 Altura [mm] 2110 Ancho [mm] 1450 Peso en vacío [kg] 2940 Peso [kg] 3530

85

Equipos Bypass

100SM

Bombas de presión media ideales para el desvío de aguas residuales, control de inundaciones, deshidratación con pequeña huella o fácil manejo.

Especificaciones técnicas

Tipo de bomba: Centrífuga de superficie

Tamaño de la bomba: 100 x 100 mm

Potencia nominal [kW]: 22

Tipo de motor: Perkins 404D22T

Consumo BEP [l/hr]: 5,6

Tamaño del tanque [l]: 260

Autonomía [h]: 46

Accesorios

• Silenciadores de arranque

• Válvula Chalwyn

Max Running Hours at BEP 46 Tamaño de sólidos [mm] 76 Velocidad del eje [r.p.m.] 2000 Longitud [mm] 2300 Altura [mm] 1610 Ancho [mm] 1100 Peso en vacío [kg] 1492 Peso [kg] 1700

86

Equipos Bypass

150 SL

Bombas de presión media ideales para el desvío de aguas limpias.

Especificaciones técnicas

Tipo de bomba: Centrífuga de superficie Tamaño de la bomba: 150 x 150 mm

Ruido: 64 dBA at 7 m

Potencia nominal [kW]: 29.3

Tipo de motor: Perkins 404D-22T Consumo BEP [l/hr]: 5.6

Tamaño del tanque [l]: 260 Caracol (voluta): ASTM A536 Grade 65 45

12 Ductile Iron

Impulsor: Enclosed Type Impeller –CA6NM Stainless Steel

Eje ph permitido: 17-4 PH

Sello mecánico: Tungsten Carbide vs. Silicon. Carbide Seal Faces, Viton Elastomers

Max Running Hours at BEP 46

Salida de bomba [l] 2.2 Caudal máximo [m³/h] 525 Tamaño de sólidos [mm] 76 Velocidad del eje [r.p.m.] 14001800

Longitud [mm] 2300 Altura [mm] 1610 Ancho [mm] 1100 Peso en vacío [kg] 1492 Peso [kg] 1700

87

Equipos Bypass

150SM

Bombas de presión media ideales para el desvío de aguas residuales, control de inundaciones, deshidratación con pequeña huella o fácil manejo.

Especificaciones técnicas

Tipo de bomba: Centrífuga de superficie

Tamaño de la bomba: 150 x 150 mm

Potencia nominal [kW]: 55

Tipo de motor: JCB 444 TC-63 kW

Consumo BEP [l/hr]: 13,5

Tamaño del tanque [l]: 430 Autonomía [h]: 32

Accesorios

• Silenciadores de arranque

• Válvula Chalwyn

Max Running Hours at BEP 32

Nivel sonoro [dBA] 64 a 7 m Tamaño de sólidos [mm] 75 Velocidad del eje [r.p.m.] 2000 Longitud [mm] 2600 Altura [mm] 1180 Ancho [mm] 1950 Peso en vacío [kg] 2156 Peso [kg] 2500

88

Equipos Bypass

150 SX

Bombas de presión media ideales para el desvío de aguas limpias.

Especificaciones técnicas

Tipo de bomba: Centrífuga de superficie Tamaño de la bomba: 200 x 150 mm

Ruido: 70 dBA at 7 m

Potencia nominal [kW]: 437

Tipo de motor: Volvo TAD 1643VE Consumo BEP [l/hr]: 75

Tamaño del tanque [l]: 767

Caracol (voluta): ASTM A536 Grade 65 45

12 Ductile Iron

Impulsor: Enclosed Type Impeller – CA6NM Stainless Steel

Eje ph permitido: 17-4 PH

Sello mecánico: Tungsten Carbide vs. Silicon. Carbide Seal Faces, Viton Elastomers

Max Running Hours at BEP 10 Salida de bomba [l] 16 Caudal máximo [m³/h] 950 Tamaño de sólidos [mm] 76 Velocidad del eje [r.p.m.] 14001800

Longitud [mm] 4420 Altura [mm] 1960 Ancho [mm] 2570 Peso en vacío [kg] 6786 Peso [kg] 7400

89

Equipos Bypass

200 SL

Bombas de presión media ideales para el desvío de aguas limpias.

Especificaciones técnicas

Tipo de bomba: Centrífuga de superficie

Tamaño de la bomba: 200 x 200 mm

Ruido: 65 dBA at 7 m

Potencia nominal [kW]: 430

Tipo de motor: JCB 444 TCAE 120kW Consumo BEP [l/hr]: 14

Tamaño del tanque [l]: 430

Caracol (voluta): ASTM A536 Grade 65 45 12

Ductile Iron

Impulsor: Enclosed Type Impeller – CA6NM Stainless Steel

Eje ph permitido: 17-4 PH

Sello mecánico: Tungsten Carbide vs. Silicon Carbide Seal Faces, Viton Elastomers

Max Running Hours at BEP 31 Salida de bomba [l] 4.4 Caudal máximo [m³/h] 1025 Tamaño de sólidos [mm] 76 Velocidad del eje [r.p.m.] 14002000

Longitud [mm] 2950 Altura [mm] 2000 Ancho [mm] 1180 Peso en vacío [kg] 2300 Peso [kg] 2715

90

Bombas de presión media ideales para el desvío de aguas limpias.

Equipos Bypass

Especificaciones técnicas

Tipo de bomba: Centrífuga de superficie Tamaño de la bomba: 250 x 200 mm

Ruido: 65 dBA at 7 m

Potencia nominal [kW]: 186

Tipo de motor: Volvo TAD 952VE Consumo BEP [l/hr]: 47

Tamaño del tanque [l]: 767 Caracol (voluta): ASTM A536 Grade 65 45 12

Ductile Iron

Impulsor: Enclosed Type Impeller – CA6NM Stainless Steel

Eje ph permitido: 17-4 PH

Sello mecánico: Tungsten Carbide vs. Silicon Carbide Seal Faces, Viton Elastomers

Max Running Hours at BEP 16 Salida de bomba [l] 9 Caudal máximo [m³/h] 1600 Tamaño de sólidos [mm] 88 Velocidad del eje [r.p.m.] 14001800

Longitud [mm] 4420 Altura [mm] 2570 Ancho [mm] 1960 Peso en vacío [kg] 6286 Peso [kg] 6900

91
250 SH

Equipos Bypass

300 SL

Bombas de presión media ideales para el desvío de aguas limpias.

Especificaciones técnicas

Tipo de bomba: Centrífuga de superficie Tamaño de la bomba: 300 x 300 mm

Ruido: 72 dBA at 7 m

Potencia nominal [kW]: 103

Tipo de motor: JCB 444 TCAE 120kW Consumo BEP [l/hr]: 23

Tamaño del tanque [l]: 900 Caracol (voluta): ASTM A536 Grade 65 45

12 Ductile Iron

Impulsor: Enclosed Type Impeller – CA6NM Stainless Steel

Eje ph permitido: 17-4 PH

Sello mecánico: Tungsten Carbide vs. Silicon. Carbide Seal Faces, Viton Elastomers

Max Running Hours at BEP 39

Salida de bomba [l] 4.4 Caudal máximo [m³/h] 1600 Tamaño de sólidos [mm] 95 Velocidad del eje [r.p.m.] 800-1200 Longitud [mm] 4200 Altura [mm] 2520 Ancho [mm] 1960 Peso en vacío [kg] 6570 Peso [kg] 7290

92

Equipos Bypass

300SM

Bombas de presión media ideales para el desvío de aguas limpias.

Especificaciones técnicas

Tipo de bomba: Centrífuga de superficie

Tamaño de la bomba: 300 x 300 mm

Potencia nominal [kW]: 250 Tipo de motor: Volvo 952VE Consumo BEP [l/hr]: 63

Tamaño del tanque [l]: 880 Autonomía [h]: 16

Accesorios

• Silenciadores de arranque

• Válvula Chalwyn

Max Running Hours at BEP 16

Tamaño de sólidos [mm] 95 Velocidad del eje [r.p.m.] 1800 Longitud [mm] 4400 Altura [mm] 2565 Ancho [mm] 2250 Peso en vacío [kg] 7000 Peso [kg] 7600

93

Equipos Bypass

450 SH

Bombas de presión media ideales para el desvío de aguas limpias.

Especificaciones técnicas

Tipo de bomba: Centrífuga de superficie Tamaño de la bomba: 450 x 450 mm Ruido: 71 dBA at 7 m

Potencia nominal [kW]: 437

Tipo de motor: Volvo TAD 1643VE Consumo BEP [l/hr]: 93

Tamaño del tanque [l]: 1135 Caracol (voluta): ASTM A536 Grade 65 45 12 Ductile Iron

Impulsor: Enclosed Type Impeller – CA6NM Stainless Steel

Eje ph permitido: 17-4 PH

Sello mecánico: Tungsten Carbide vs. Silicon. Carbide Seal Faces, Viton Elastomers

Max Running Hours at BEP 12

Salida de bomba [l] 16 Caudal máximo [m³/h] 4250 Tamaño de sólidos [mm] 115 Velocidad del eje [r.p.m.] 900-1200 Longitud [mm] 5600 Altura [mm] 2620 Ancho [mm] 2300 Peso en vacío [kg] 15600 Peso [kg] 16500

94

Equipos Bypass

750 SL

Bombas de presión media ideales para el desvío de aguas limpias.

Especificaciones técnicas

Tipo de bomba: Centrífuga de superficie Tamaño de la bomba: 760 x 760 mm

Ruido: 64 dBA at 7 m

Potencia nominal [kW]: 600

Tipo de motor: CAT C27 ACERT Consumo BEP [l/hr]: 130

Tamaño del tanque [l]: 450

Caracol (voluta): ASTM A536 Grade 65 45

12 Ductile Iron

Impulsor: Enclosed Type Impeller – CA6NM Stainless Steel

Eje ph permitido: 17-4 PH

Sello mecánico: Tungsten Carbide vs. Silicon. Carbide Seal Faces, Viton Elastomers

Max Running Hours at BEP 3

Salida de bomba [l] 27 Caudal máximo [m³/h] 9500 Tamaño de sólidos [mm] 150 Velocidad del eje [r.p.m.] 450-600 Longitud [mm] 6000 Altura [mm] 2400 Ancho [mm] 2600 Peso en vacío [kg] 18600 Peso [kg] 19000

95

OTROS SISTEMAS DE BOMBEO

En TDF Rental somos especialistas en equipos de bombeo, lo que nos permite ofrecerles una amplia gama de los mejores equipos de bombeo del mercado. Nuestras bombas, que provienen de proveedores líderes a nivel internacional, proporcionan un alto rendimiento y fiabilidad en aplicaciones y procesos de gran exigencia. Todas nuestras bombas pasan por un estricto proceso de selección en el que se evalúan factores como durabilidad, fiabilidad y rendimiento.

Otros Sistemas de

Lobular PL100

Desmontaje muy sencillo de lóbulos y cierres mecánicos en línea (sin desmontaje de tuberías). El producto bombeado no contamina los rodamientos y cojinetes debido a la cámara intermedia llena de aceite. Especificaciones técnicas

Tipo de bomba: Bomba lobular Clasificación: IP 55 Materiales Rotores de doble lóbulo: NBR Bridas: Acero galvanizado Juntas: NBR Bancada: Acero galvanizado Acoplamiento: Elástico

Potencia máxima [kW] 15 Paso de sólidos [mm] 40 Profundidad [mm] 515 Altura [mm] 395 Ancho [mm] 250 Peso [kg] 110

97 0 Bar 2 Bar 4 Bar 6 Bar 8 Bar 10 Bar 12 Bar 0 4 8 12 16 20 24 28 32 0 50 100 150 200 250 300 350 400 450 500 550 600 F ö de m enge / Capa c it y / Débit Q [ m h ] PL 100 Drehkolben A / Rotor A
Bombeo

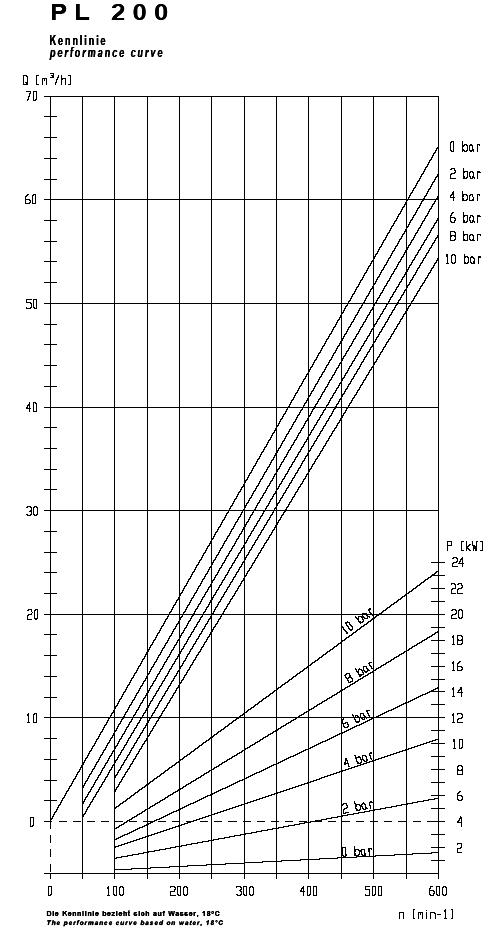

Lobular PL200

Desmontaje muy sencillo de lóbulos y cierres mecánicos en línea (sin desmontaje de tuberías). El producto bombeado no contamina los rodamientos y cojinetes debido a la cámara intermedia llena de aceite.

98
Otros Sistemas de Bombeo
Materiales
15
40
1467
472
550
Especificaciones técnicas Tipo de bomba: Bomba lobular Clasificación: IP 55
Rotores de doble lóbulo: NBR Bridas: Acero galvanizado Juntas: NBR Bancada: Acero galvanizado Acoplamiento: Elástico Potencia máxima [kW]
Paso de sólidos [mm]
Profundidad [mm]
Altura [mm]
Ancho [mm]
Peso [kg] 359

Otros Sistemas de

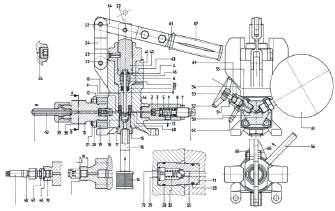

HP 32/8

Las bombas de pistón para pruebas se utilizan para efectuar el examen de presión hidrostática, por ejemplo para revisar tuberías, pipelines, recipientes, bombonas de gas y muchos otros elementos de alta presión. Esta bomba dispone de dos pistones.

Especificaciones técnicas

Tipo de bomba: Bomba de pistón Dispone de dos pistones: uno de 32 mm y otro de 8 mm

Tubería de descarga: 3m Incluye: Manómetro, válvula de drenaje y equipo móvil o fijo.

Paso de sólidos [mm] 0

Presión de trabajo [bar] 2-1000 Caudal Pistón 1 [cm³/stroke] 28 Caudal Pistón 2 [cm³/stroke] 1.5 Contenedor inoxidable [l] 60

Altura [mm] 480 Ancho [mm] 330 Longitud [mm] 820

Peso [kg] 35

99
Bombeo

MG17XDBTHFECA

Bomba de pistón de membrana de alta presión.

Especificaciones técnicas

Tipo de bomba: bomba de desplazamiento positivo, montaje horizontal Grupo montado sobre bancada: 1000x540x80x6 en Acero Inox. 304

Materiales: Cuerpo: Latón Membranas: Buna-N Juntas: Buna-N Válvula asiento: Acero inoxidable 17-4 Muelle: Elgiloy Aceite: 10W30

Conexión entrada [BSP] 1” ¼ Conexión salida [BSP] 3/4” Caudal máximo [l/min] 35 Potencia máxima [kW] 11 Velocidad [rpm] 1000 Paso de sólidos [µm] 250 Manómetro de Latón [bar] 0-160 Válvula reguladora de Presión 40-280

100
Sistemas
Bombeo
Otros
de
LPM
BAR 100

Otros Sistemas de Bombeo

Qdos 30 Manual

Las bombas Watson-Marlow industriales combinan los cabezales de la marca, con motorizaciones según los estándares industriales. Son bombas reversibles con gran poder de aspiración, que pueden bombear productos viscosos, abrasivos y con sólidos en suspensión, y que trabajan en seco indefinidamente sin dañarse.

Especificaciones técnicas

Tipo de bomba: Peristáltica Fuente de alimentación: ~100-240V 5060Hz 190VA

Consumo BEP [ml/min]: 500

Materiales: Teclado: Poliéster Eje de accionamiento: Acero inoxidable 440C

Manguera: Santoprene

Conectores: Polipropileno

Rotor: Nylon fibra de vidrio

50 Hz N

Presión máxima [bar] 7 Velocidad del eje [r.p.m.] 125 Profundidad [mm] 214 Altura [mm] 234 Ancho [mm] 197 Peso en vacío[kg] 4.1

101

Qdos 120 Manual

Las bombas Watson-Marlow industriales combinan los cabezales de la marca, con motorizaciones según los estándares industriales. Son bombas reversibles con gran poder de aspiración, que pueden bombear productos viscosos, abrasivos y con sólidos en suspensión, y que trabajan en seco indefinidamente sin dañarse.

102
Bombeo
Otros Sistemas de
de
Materiales: Teclado:
Eje de
Rotor:
50 Hz N Presión máxima [bar] 4 Velocidad del eje [r.p.m.] 125 Profundidad [mm] 220 Altura [mm] 234 Ancho [mm] 290 Peso en vacío[kg] 4.6
Especificaciones técnicas Tipo
bomba: Peristáltica Fuente de alimentación: ~100-240V 5060Hz 190VA Consumo BEP [ml/min]: 2000
Poliéster
accionamiento: Acero inoxidable 440C Manguera: Santoprene Conectores: Polipropileno
Nylon fibra de vidrio

Otros Sistemas de

621 F/RE 251RPM

Las bombas Watson-Marlow industriales combinan los cabezales de la marca, con motorizaciones según los estándares industriales. Son bombas reversibles con gran poder de aspiración, que pueden bombear productos viscosos, abrasivos y con sólidos en suspensión, y que trabajan en seco indefinidamente sin dañarse.

Especificaciones técnicas

Tipo de bomba: Peristáltica Consumo [l/min]: 18.1 Materiales: Motor: Aluminio Caja de cambios: Hierro fundido

50 Hz N

Presión máxima [bar] 4

Velocidad del eje [r.p.m.] 165 Profundidad [mm] 435 Altura [mm] 189 Ancho [mm] 249 Peso en vacío[kg] 18.5

103
Bombeo

Otros Sistemas de Bombeo

B70V 50.1

Bombas de inmersión y para descarga de bidones y contenedores. La B70V es una potente bomba de husillo excéntrica para materiales semiviscosos o incluso altamente viscosos y resistentes hasta sus límites de fluidez.

Especificaciones técnicas

Tipo de bomba: Bomba de husillo excéntrico

Consumo [l/min]: 50

Temperatura máxima del medio: 80ºC

Materiales:

Carcasa: Acero inoxidable

Rotor: Acero inoxidable

Juntas: NBR

Eje: de torsión UJ

50 Hz N

Potencia máxima [kW] 1,1

Velocidad [r.p.m.] 900

Presión máxima [bar] 10 Altura [mm] 1627 Ancho [mm] 250 Peso en vacío[kg] 23

104

Otros Sistemas de Bombeo

Caña PP con motor MAII5 230V

Bombas de inmersión y para descarga de bidones y contenedores.

Especificaciones técnicas

Tipo de bomba: bomba de caña Consumo [l/min]: 180

Temperatura máxima del medio: 50ºC

Materiales:

Carcasa: PP/PVDF

Rodete: PP

Juntas: Viton

Eje: Acero inoxidable o HC-4

Presión máxima [bar] 6 Altura [mm] 2000 Diámetro de tubo [mm] 41 Peso en vacío[kg] 7,7

105

Z646 09-L6W

Bomba eléctrica sumergible multi-turbina vertical (tipo lapiz) de 6”

Especificaciones técnicas

Tipo de bomba: Eléctrica sumergible Temperatura máxima del medio: 20ºC

Diámetro impulsor: 99 mm

Altura máxima: 155 m a caudal 0 Motor: L6W130T405

Materiales:

Carcasa: Acero Inoxidable Impulsor: Acero Inoxidable Difusor: Acero Inoxidable Elastómeros: EPDM

Velocidad del eje [r.p.m.] 2900 Caudal máximo [m³/h] 60 Potencia máx. del eje [kW] 13 Altura [mm] 2096 Peso en vacío[kg] 30

106
Otros Sistemas de Bombeo

Otros Sistemas de

12GS15T/B-4OS

Bomba eléctrica sumergible multi-turbina vertical (tipo lapiz) de 4”.

,

Especificaciones técnicas

Tipo de bomba: Eléctrica sumergible Temperatura máxima del medio: 20ºC

Diámetro impulsor: 49 mm Altura máxima: 52 m a caudal 0 Motor: 4OS15T405

Materiales:

Carcasa: Acero Inoxidable Impulsor: Acero Inoxidable Difusor: Acero Inoxidable Elastómeros: NBR

Velocidad del eje [r.p.m.] 2900

Caudal máximo a altura 0 [m³/h] 12,1

Potencia máx. del eje [kW] 1,5

Altura [mm] 1110 Peso en vacío[kg] 18

107
Bombeo

E50-UTT-F4

La Serie E de Almatec representa la última generación de bombas de membrana doble operadas por aire de plástico. Especificaciones técnicas Tipo de bomba: Plástica Temperatura máxima del medio: 120ºC Materiales: Cuerpo: PTFE Conductivo Membranas: PTFE Juntas: FEP/FKM Bolas: PTFE

108
Otros Sistemas
Bombeo
Presión máxima [bar] 7 Caudal máximo [m³/h] 34 Paso de sólidos [mm] 11 Altura [mm] 360 Ancho [mm] 482 Peso en vacío[kg] 131
de

ACCESORIOS

Para garantizar un rendimiento óptimo y fiable en las diversas bombas, ofrecemos una gama completa de accesorios para todos nuestros equipos. Entre estos productos se encuentran mangueras de descarga y de aspiración con colador, ánodos de zinc, cuadros arrancadores y cables eléctricos de distintas dimensiones para que encuentre los que necesita su bomba.

Accesorios

Manguera plana de PVC reforzada para grandes diámetros.

Características

Composición: Manguera plana de PVC reforzada. Características: Máxima resistencia a la intemperie. Temperatura de Servicio: De 0 ºC a + 60 ºC Longitud Standard: 50 m. y 100 m. Para diámetros mayores de 204 mm. (8”) se fabrica bajo pedido. Identificación: Superficie interior y exterior lisa. Color azul y marcado ACUAFLEX HD PLUS.

Accesorios • Racores Espigas • Empalmes • Abrazaderas

• Rótulas • Filtros de Aspiración • Codos

Caudal Máximo (litros/hora) mm. Pulgadas 51 2 7/21 16.000 77 3 6/18 38.000 103 4 5/15 62.000 152 6 4/14 150.000

Diámetro nominal Presión servicio/rotura (bar)

Manguera de Aspiración

Características

Aplicaciones: Aspiración de agua e hidrocarburos. Material: Tubo interior de caucho NBR con refuerzo textil de Poliéster, con espiral de alambre de acero. Tubo exterior de caucho CR resistente a la abrasión. Identificación: Negro con marcado RYLTEC 2200 en negro sobre raya longitudinal naranja. Rango Temperatura: -30°C. hasta 80°C.

Accesorios • Racores Espigas • Empalmes • Abrazaderas

• Rótulas • Filtros de Aspiración • Codos

Peso g/m Radio Giro mm. Presión Serv.-Rotura (Bar) 76x91 2900 532 16 - 48 102x118 4200 714 16 - 48

Diámetro Int. - Ext. mm.

110

Cable eléctrico

Para poder determinar su sección de cable y la longitud máxima correspondiente, le ofrecemos la siguiente tabla. Así podrá encontrar las dimensiones necesarias en función de la potencia de su bomba (kW) y de su intensidad nominal (A) tanto para arrranque directo como auto transformador.

La tabla muestra las longitudes máximas (m) de conexiones compatibles con una caída de tensión del 5%, 380 Voltios-Trifásico, Coseno φ = 0,8.

La formula para calcular la sección de cables en motores monofásicos es:

C C S = = 2·L·P 2·L·I cos φ

Para motores trifásicos:

C C S = = L·P √3·L·I cos φ

En motores pequeños y medianos (0,5-10 kW), se puede calcular de forma rápida un valor aproximado de la sección, si consideramos una media de 5 Amp/mm².

Potencia (kW) Intensidad (A)

S Superficie en mm² (sección) L Longitud del conductor (m) I Intensidad absorvida de la red P Potencia absorvida de la red (kW)

C Conductividad del material del conductor cuyo valor es:

Aluminio: 56 Siemens m/mm² Cobre: 35 Siemens m/mm²

Sección (mm²)

1.5 2.5 4 6 10 16 25 35 50 70 95 120 150 185 240

2.5 5 190 325 510 745 3 6 160 270 420 620 3.5 7 135 230 365 540 895 4 8 120 200 320 470 785 4.5 9 105 180 285 420 700

Longitudes de cable eléctrico 5 10 96 165 255 375 630 970 6 12 79 135 210 315 525 810 7 14 68 115 180 270 455 700 8 16 60 105 160 240 400 610 940 9 18 51 92 145 215 355 550 850 10 19 84 130 190 320 500 780 12 23 69 110 160 265 415 640 880 14 27 94 140 230 355 550 750 16 31 81 120 200 315 485 655 860 18 35 110 180 280 430 580 770 20 38 98 160 255 390 520 690 25 48 130 205 315 420 555 760 30 57 170 260 355 465 640 840 35 67 145 225 300 400 550 730 40 76 195 260 350 480 640 745 45 86 175 235 310 430 565 670 745 50 95 160 215 285 385 510 600 695 60 114 180 235 320 420 500 580 680 70 133 200 275 365 430 495 580 80 152 240 315 375 430 510 600 90 171 215 280 335 385 445 535 100 190 250 300 350 405 480 120 228 Límite de Calentamiento 250 290 340 400 140 266 250 290 345 160 304 255 300 180 342 265

111 Accesorios

Cuadros arrancadores

Contadores

Cuellos de Baja Succión Válvula de Globo

Ánodos de Zinc

Boyas de Nivel Balsa para bombas Válvula de seguridad

112
Accesorios

INFORMACIÓN TÉCNICA

Desde TDF Rental nuestro propósito es que el cliente pueda tener la mejor experiencia de trabajo, por lo que trabajamos para propocionarle la información sobre la operación, mantemiento, solución de pruebas y mucho más.

En este apartado podrá encontrar un caso de intalación típica, el uso de tanques de sedimentación con bombas Grindex, distintas tablas de información práctica sobre datos como la pérdida de carga o el contenido de PH, así como los generadores recomendados según el tipo de bomba que disponga.

INSTALACIÓN TÍPICA

A pesar de la sencillez, hay algunos detalles a considerar para la optimización del bombeo:

Cuide que la bomba no se entierre en la arena o en el barro. Este es un problema común en las construcciones. Esto se puede evitar fácilmente por medio de colocar la bomba sobre un lecho de grava gruesa o una plancha. La bomba también se puede colgar libremente de una cuerda o cadena, o colocar en un tambor perforado.

Evite curvas cerradas en la manguera

Las curvas cerradas, torceduras y pellizcos en la manguera reducen la capacidad de la bomba, y se gana mucho evitándolos. Comenzar la conexión de descarga de las bombas de manera que la manguera no comience con un doblez es fácil de arreglar; en casi todas las bombas Grindex se puede instalar tanto vertical como horizontalmente.

Conexión tándem

Se pueden conectar en serie dos o más bombas de drenaje con el fin de lograr una mayor salida de bombeo. Para ello hay disponible una serie de bridas de conexión como accesorios.

Bombeo a larga distancia

Las conexiones tándem de las bombas también se pueden usar cuando el agua tiene que ser bombeada una larga distancia. Una solución sencilla puede ser bombear el agua a un pozo de recogida selectiva. El pozo debe estar equipado con otra bomba, pasando por el suministro de agua. Esta técnica también puede ser utilizada para la deshidratación de un área más amplia con varias bombas, bombeando el agua a un pozo de recogida. A su vez, el pozo se equipa con una bomba más grande que bombea el agua hacia fuera del sitio.

114 Información Técnica

SEDIMENTACIÓN

El agua bombeada a menudo contiene sólidos que causan desgaste en las bombas, en las válvulas y en otros equipos de deshidratación. Este problema es muy común en las minas y sitios de construcción de túneles. Al bombear agua que contiene sólidos (como recortes de perforación y arena), se corre el riesgo de sedimentación en el sistema. Un síntoma típico es tubos y/o mangueras que se llenan de sedimentos, lo que resulta en pérdidas de capacidad. Cuando aumenta la cantidad de sólidos también aumenta el desgaste de la bomba.

Una forma de evitar esto es usando tanques de sedimentación, donde se concentra los cortes de perforación mientras que se bombea el resto del agua. El tanque debe estar lo más cerca de la fuente como sea posible, asegurándose de que los sólidos se bombeen la distancia más corta posible hasta donde los sólidos se asientan. El área debe tener una superficie los más grande posible para garantizar la eficacia del tanque de sedimentación. Contra más sólidos contenga el agua se necesita más cuidado en el diseño del sistema de sedimentación.

Hay recomendaciones para la velocidad del medio en la línea de descarga para las aplicaciones donde no se pueden evitarlos los sólidos:

Mezcla

1. Agua + grava gruesa

2. Agua + grava

3. Agua + arena

Velocidad mínima en la línea de descarga

4 m/s (13.1 ft/s)

3 m/s (11.5 ft/s)

Partículas de arena < 0.1 mm (0.004 in) 1.5 m/s (8.2 ft/s)

Partículas de arena < 0.6 mm (0.024 in) 2.5 m/s (4.9 ft/s)

115 Información Técnica

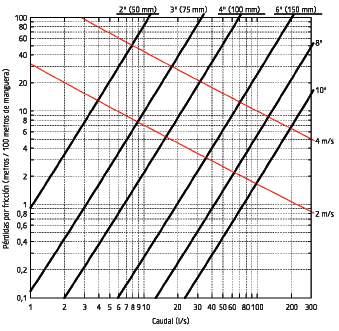

TABLA DE PÉRDIDA DE CARGA

Todas las capacidades de la bomba se han calculado con agua limpia, directamente en la salida de descarga. Al elegir una manguera debe considerarse las pérdidas por fricción que se crean debido al tamaño y la longitud de la manguera. La tabla de abajo muestra esto.

116 Información
Técnica

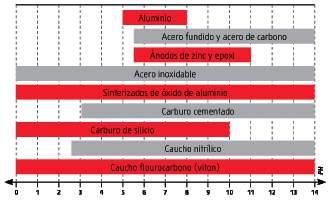

TABLA DE PH

TABLA DE CONTENIDO EN SAL

117 Información Técnica

GENERADORES RECOMENDADOS

Voltajes 3~400 V, 50 Hz

Modelo de bomba Consumo máx. de energía Intensidad nominal Longitud de cable admisible**

Fusible de retraso Generador set

Minex 1,6 kW 2,7 A 220 m 10 A 5 KVA Minette 2,7 kW 4,7 A 150 m 10 A 8 KVA Minor N / H 4,4 kW 7,3 A 160 m 16 A 13 KVA Major N / H 6,6 kW 11,0 A 110 m 25 A 18 KVA Master N / H / SH 11,7 kW 19,0 A 100 m 32 A 25 / 30 KVA Matador N / H 20,0 kW 32,0 A 90 m 63 A 40 / 50 KVA Maxi N / H 41,0 kW 65,0 A 120 m 100 A 85 / 105 KVA Maxi L 33,0 kW 57,0 A 120 m 100 A 70 / 85 KVA Magnum 62,0 kW 107,0 A 120 m 190 A 125 / 155 KVA Mega 95,0 kW 148,0 A 120 m 230 A 225 / 270 KVA Minette Inox 2,6 kW 4,7 A 150 m 10 A 8 KVA

Major Inox 7,3 kW 12,0 A 110 m 25 A 20 KVA Master Inox 9,2 kW 15 A 80 m 32 A 25 KVA

Salvador 2,7 kW 4,7 A 150 m 10 A 8 KVA Senior 4,2 kW 9,0 A 130 m 25 A 13 KVA Sandy 6,6 kW 11,0 A 110 m 25 A 18 KVA Salvador Inox 2,7 kW 4,7 A 150 m 10 A 8 KVA Senior Inox 5,2 kW 8,8 A 130 m 16 A 10 KVA Sandy Inox 7,3 kW 12,0 A 110 m 25 A 18 KVA

Y/D arranque **Válido para los tamaños de cable estándar

Voltajes 3~400 V, 50 Hz

Modelo de bomba Consumo máx. de energía Intensidad nominal Longitud de cable admisible*

Fusible de retraso Generador set Mini 1,2 kW 5,2 A 80 m 10 A 4 KVA Minex Lite 1,1 kW 5,1 A 80 m 10 A 4 KVA Minex 1,8 kW 7,8 A 50 m 16 A 5 KVA Minette 1,9 kW 8,4 A 50 m 16 A 5 KVA Solid 1,2 kW 5,2 A 80 m 10 A 4 KVA Salvador 1,9 kW 8,4 A 50 m 16 A 5 KVA

*Válido para los tamaños de cable estándar

Nota

• En general, el fusible de retraso deberá estar dimensionado por la corriente nominal x 1,75.

• Los valores indicados kVA son una indicación directriz para simplificar la elección del tamaño del generador.

Con respecto al tamaño del grupo electrógeno, cada tipo tiene diferentes características, por lo que se recomienda siempre consultar con el fabricante del generador para determinar si el generador es capaz de accionar la bomba.

Asegúrese de que el cable sea del tamaño correcto que permita una caída de tensión de cómo máximo un 5% de la tensión nominal.

118 Información Técnica

TDF SAT

SERVICIO DE ASISTENCIA TÉCNICA INTEGRAL

Tras más de 35 años en el mercado industrial, en Técnica de Fluidos hemos desarrollado una gran especialización en el montaje, puesta en marcha y mantenimiento de todo tipo de sistemas industriales.

Nuestro equipo de ingenieros y técnicos lleva muchos años trabajando mano a mano con las principales empresas del mercado, tanto fabricantes como ingenierías, lo que nos permite un aprendizaje continuo de la industria y sus avances. Es por ello que ponemos a disposición de nuestros clientes un producto líder e innovador en el mercado.

TDF SAT es un servicio exclusivo que proporciona una atención técnica integral a sus clientes. El objetivo es optimizar la fiabilidad y eficiencia en todas las instalaciones y, en consecuencia, maximizar la rentabilidad del cliente. Con ese fin Técnica de Fluidos les ofrece, a través de TDF SAT, los siguientes servicios:

ASESORAMIENTO

Nuestro departamento de ingeniería evaluará sus necesidades con el fin de ofrecer la mejor solución para su proyecto. Proponemos un asesoramiento integral, desde la selección de equipos y solución de problemas hasta la planificación y puesta en marcha del proyecto.

PUESTA EN MARCHA

Nos responsabilizamos de la puesta en marcha de nuevos equipos, en paradas programadas y en instalaciones rehabilitadas. Nuestros técnicos se desplazarán a sus instalaciones para la calibración y evaluación de los equipos antes y después de la puesta en marcha.

FORMACIÓN

Ponemos a disposición del cliente toda nuestra experiencia y conocimientos industriales. Nuestro departamento técnico se encargará de formar a su personal y estará disponible para resolver cualquier problema.

MONTAJE

Montamos todo tipo de productos tanto en nuestras instalaciones como en las del cliente. Además contamos con el apoyo de la división TDF Systems, líderes en la fabricación de Skids a nivel internacional.

MANTENIMIENTO

Nuestro principal objetivo es minimizar el riesgo de paradas inesperadas. TDF SAT garantiza, a través de un mantenimiento integral, el correcto funcionamiento de sus equipos lo cual repercute en una reducción de costes de producción.

GARANTÍA

TDF SAT cuenta con el respaldo y compromiso de una empresa líder en el sector industrial como Técnica de Fluidos. Todas nuestras reparaciones están certificadas y garantizadas.

119

MONTAJE MADRID

www.tdfrental.es
Avda. de las Palmeras, 18 Naves A-7-8-9, 28350 Ciempozuelos (Madrid) Tel.: 918 757 656 tdfmadrid@tecnicafluidos.es
Polígono Industrial Riu Clar C/ L’Estany, Parcela 5.1.5 Nave 49, 43006 (Tarragona) Tel.: 977 206 113 tdftarragona@tecnicafluidos.es BILBAO Txorierri Etorbidea, 46 P.I. Berreteaga, Nave 12-B 48150 Sondika (Vizcaya) Tel.: 946 489 002 tdfbilbao@tecnicafluidos.es
C/ Botánica, 29 08908 L’Hospitalet de Llobregat (Barcelona) Tel.: 902 901 498 tdf@tecnicafluidos.es Catálogo de Técnica de Fluidos - Impreso 03/2018
TARRAGONA
BARCELONA
