ZG40
DAS VIELSEITIGE & ZUKUNFTSWEISENDE KONZEPT
FÜR AMBULANTE OPS
ZG40

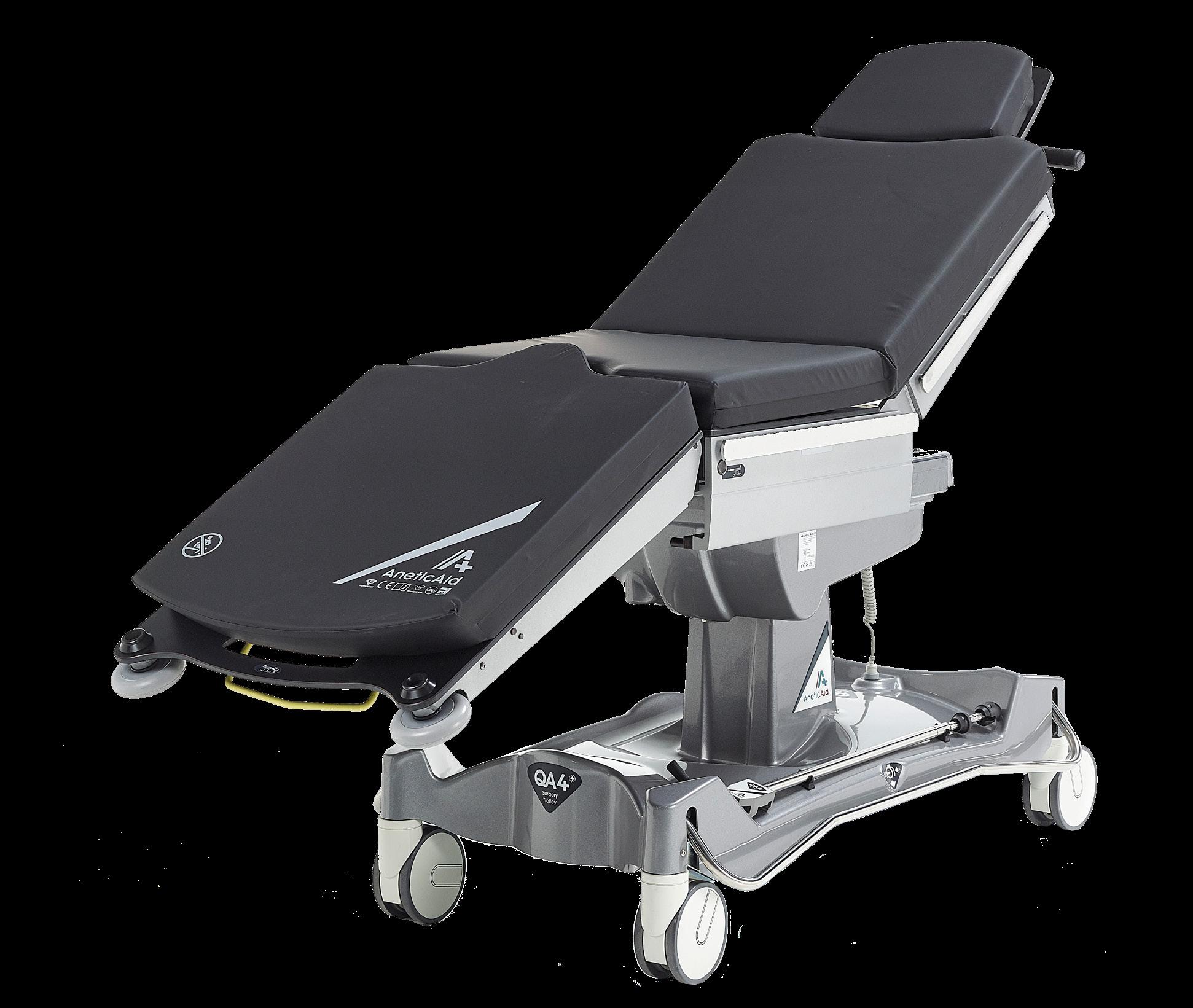

Mobiler OP-Tisch und Patiententransportliege in Einem
Effizient - vielseitig - sicher - bequem - hygienisch
1
VORBEREITEN EINFACH
2 3 4

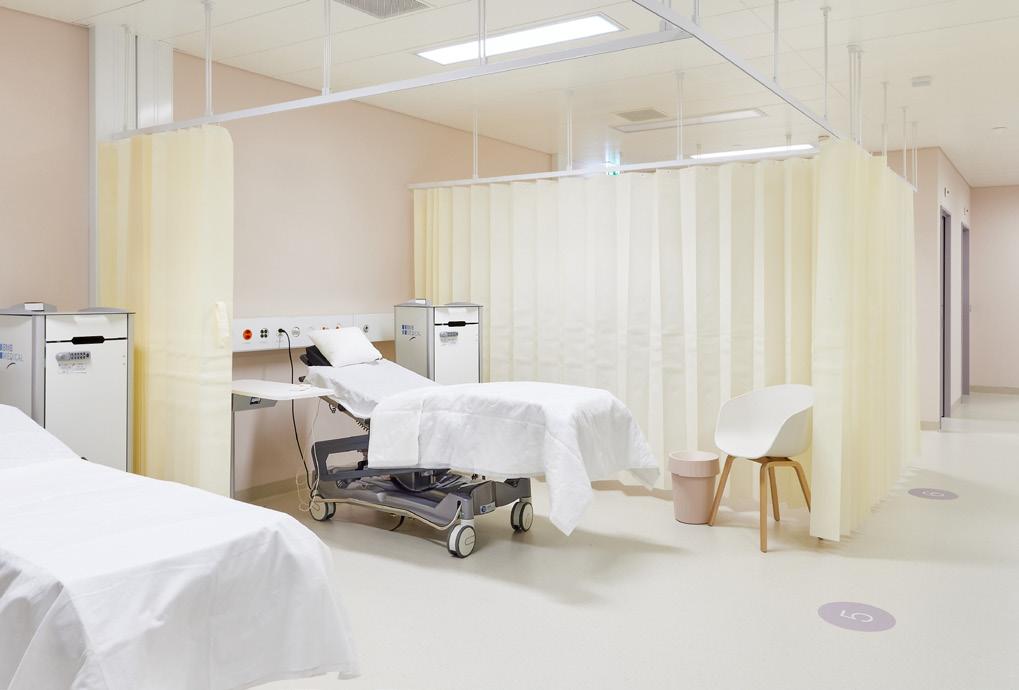

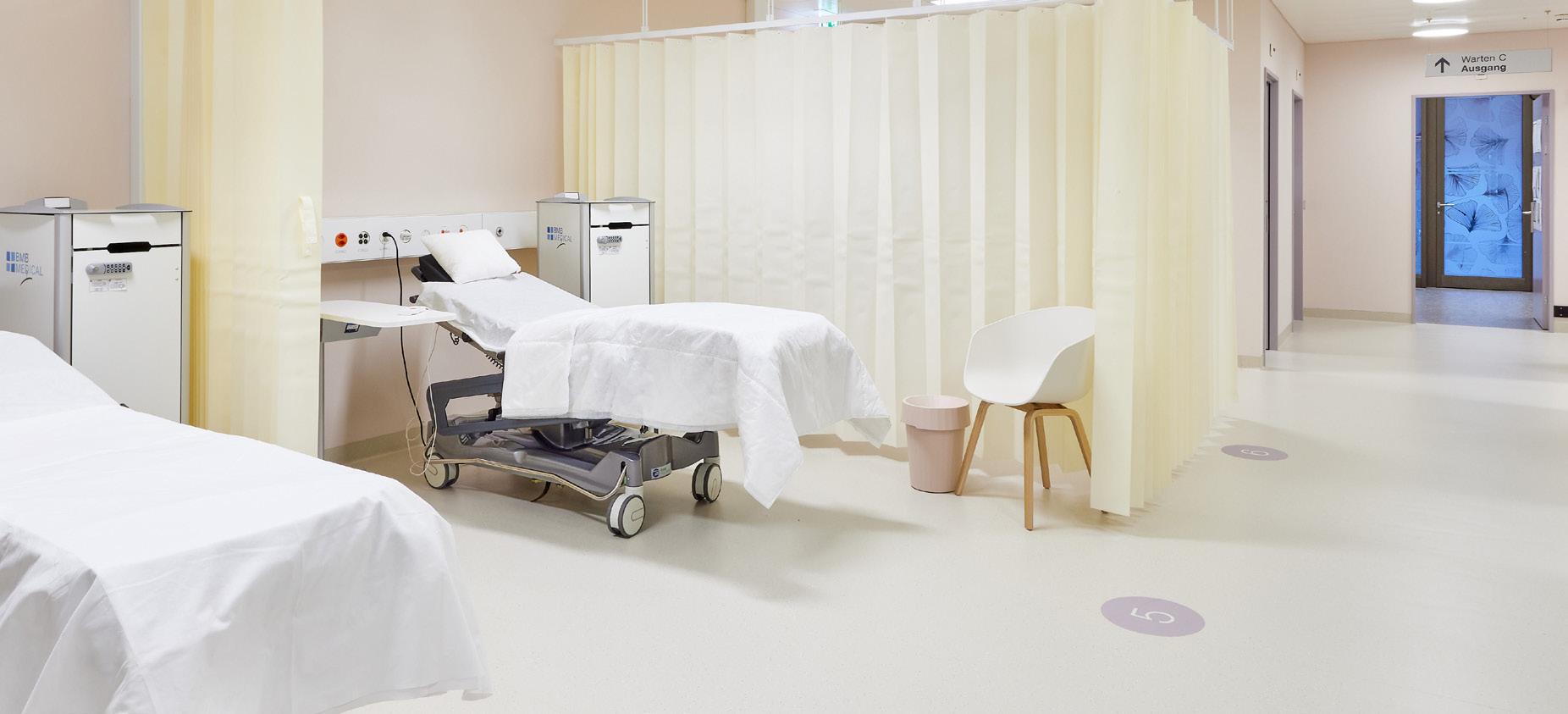

NACHSORGEN &

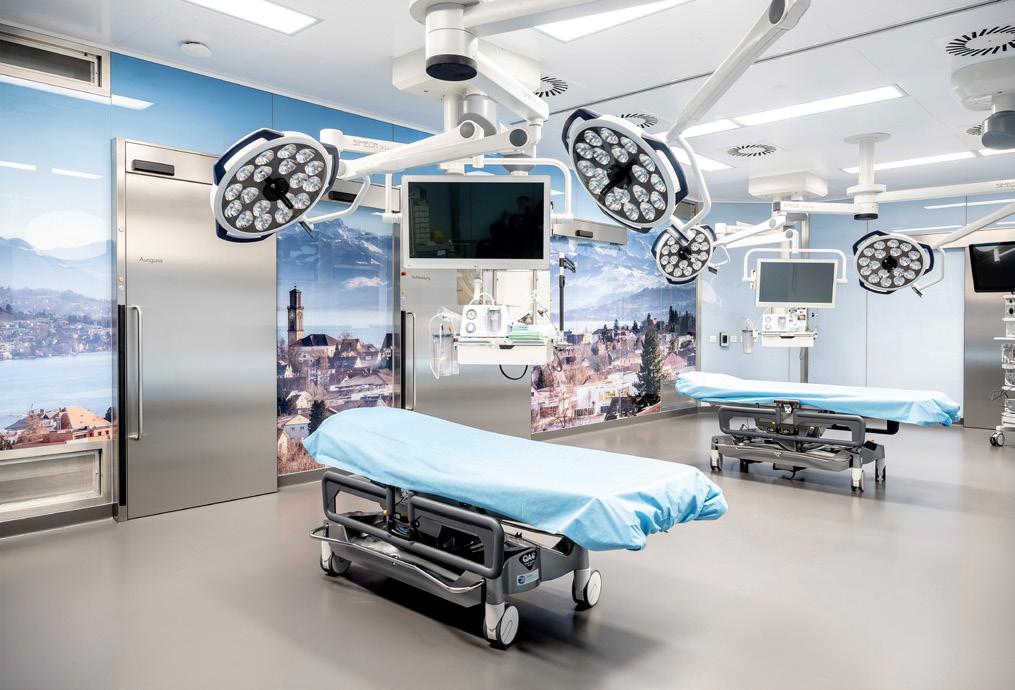

Die perfekte Gesamtlösung für moderne (ambulante) OPEinrichtungen. Mehr und mehr geht der Trend dahin, die Patientenverweildauer im Krankenhaus zu verkürzen.
Bereits heute werden viele Operationen, die früher mit stationärem Aufenthalt verbunden waren, ambulant durchgeführt. Eine ambulante Behandlungsquote in der
• kein lästiges und kraftraubendes Umbetten des Patienten während des gesamten Aufenthalts

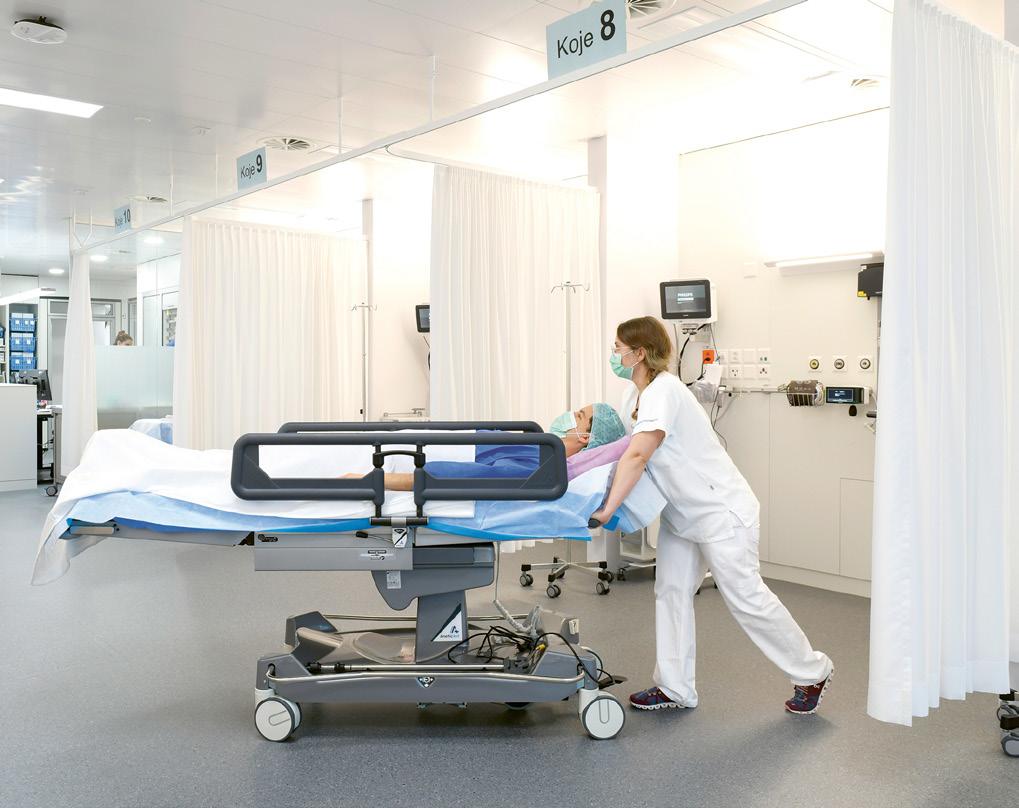

• problemloser, einfacher Transport sitzender oder liegender Patienten
• bewährte Einhand-Leichtlaufkonstruktion
Schweiz von 60 bis 70 Prozent könnte Kosten von einer Milliarde Franken pro Jahr einsparen (Quelle: PWC). Das setzt Konzepte voraus, die sich auch in der OP-technischen Einrichtung widerspiegeln. ZG40 wurde speziell dafür entwickelt, dieses Ziel zu erreichen: die Kombination von OPTisch und Patiententransportliege als ein System.
• durch vielfältige Verstellmöglichkeiten und allseitig optimale Zugänglichkeit für nahezu alle ambulanten OPs geeignet
• Patiententragfähigkeit bis zu 250 kg
• hohe Kosteneinsparung durch die Reduzierung auf ein kombiniertes Transport- und OP-Tischsystem
2

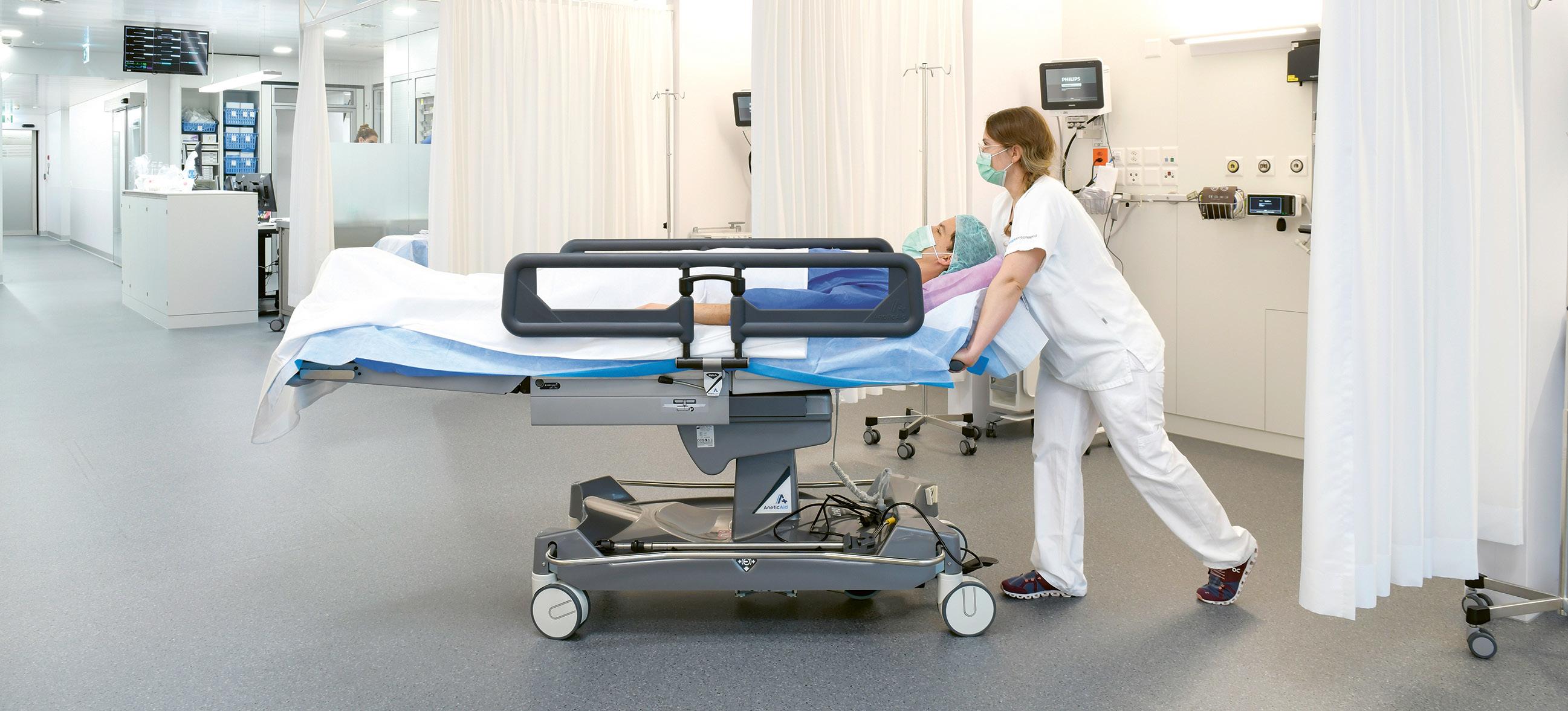

TRANSPORTIEREN OPERIEREN
Die Vorteile des ZG40-Systems ENTLASSEN
Abnehmbare,
verstellbare Kopfstütze
Einfacher Austausch gegen Spezialausführungen wie z.B. die Ophthalmik-Kopfstütze
K8 Kaltschaum Pflegematratze
Hergestellt aus temperatursensitivem Gel-Feel-Schaum, der sich der Körperform des Patienten anpasst und den Druck durch eine möglichst gleichmässige Verteilung entlastet. Das Aussenmaterial ist anti-mikrobakteriell, wasserabweisend, dampfdurchlässig und latexfrei
Abklapp- und wegnehmbare Seitengitter
Montiert auf die Normschienen mit Schnellverschluss; Aufgeklappt für einen sicheren Patiententransport; Wegnehmbar für maximalen Chirurgischen Zugang
Extrem schiebeleicht
Mit grossen Leichtlaufrollen und zuschaltbarem 5. Rad
Abklapp- und wegnehmbares
Beinteil
Leichtgewichts-Beinteil für die schnelle Montage und Demontage
3

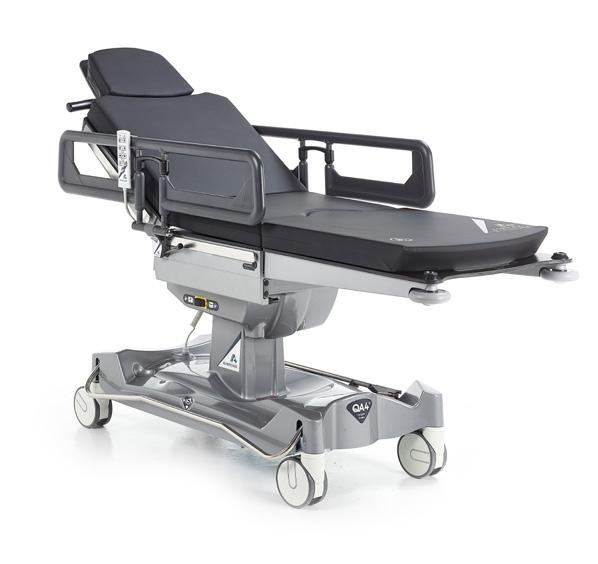

Die herausnehmbaren Seitengitter sind für den Komfort und die Sicherheit des Patienten angepasst.
Die einzigartige Steuerung des Fahrwerks ermöglicht eine maximale Manövrierfähigkeit.
250 kg

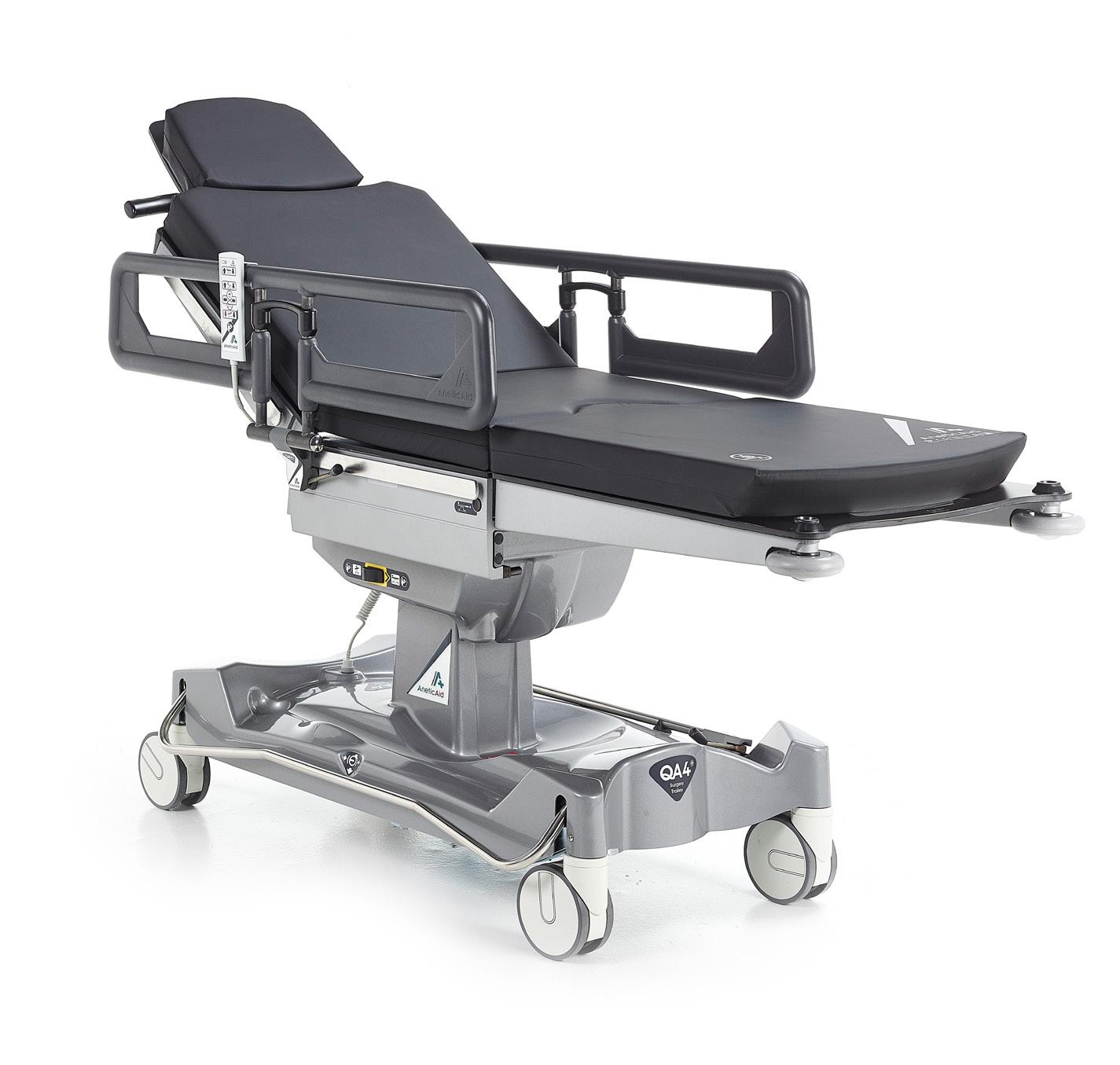

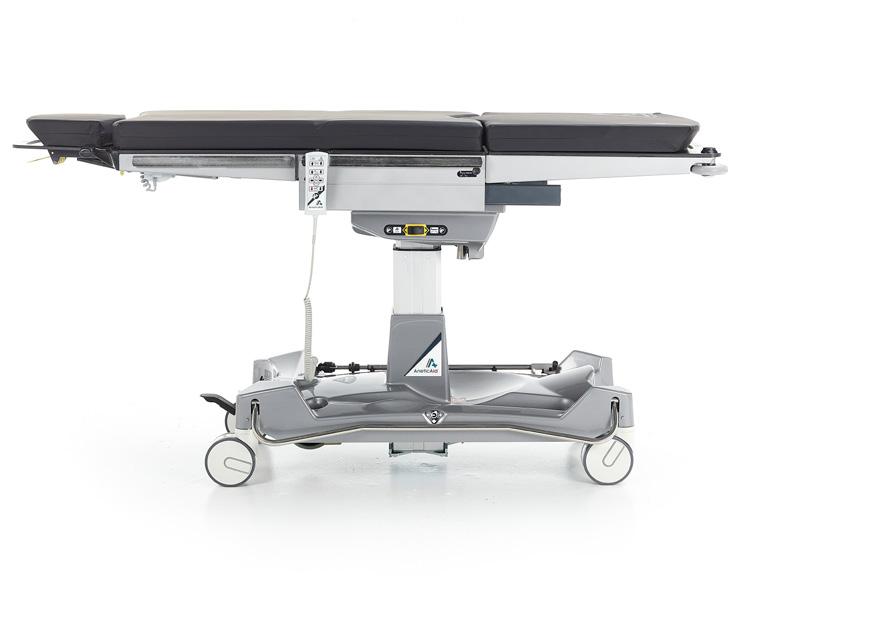

ZG40 Powered - mit elektrisch verstellbaren Funktionen
Die Gesamtlösung für moderne, ambulante OP-Einrichtungen: Patiententransporter und ambulanter OP-Tisch in Einem
AUSSTATTUNG:
• 2 seitlich abklapp- und abnehmbare Seitengitter
• Trendelenburgstellung
• Anti-Trendelenburgstellung
• leichtlaufendes Rollensystem mit fünftem Rad
• elektrisch angetriebene Funktionen
• Infusionsstange
• Ablage für Sauerstoffzylinder
• PU-Kaltschaum-Matratze
• Ablagen für Patientenutensilien
• rotierende Wandabweiser
• Normschienen
• Fussteil abklappbar
• Ø 150 mm Laufrollen
+/- 12° laterale Verstellmöglichkeit elektrisch
4
Art.-Nr. 081-0230 Bezeichnung

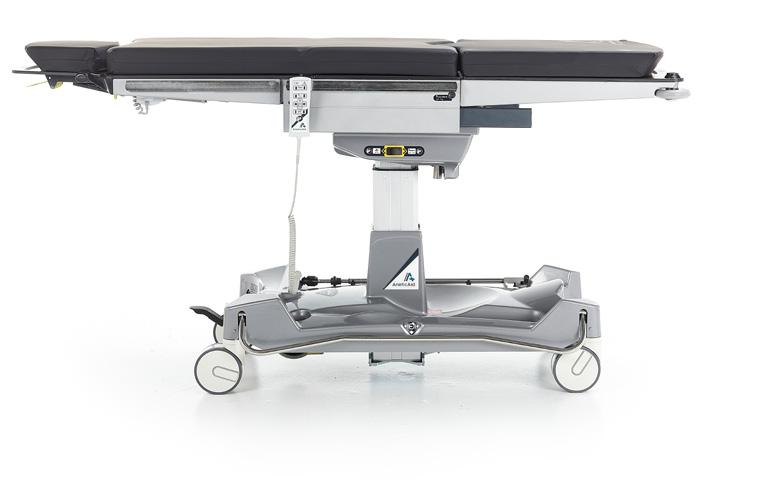

ZG40 Powered, mobiler OP-Tisch
TECHNISCHE DATEN:
• Höhenverstellung: 605 – 1005 mm
• Matratzenlänge: 2040 mm
• Gesamtlänge: 2100 mm
• Gesamtbreite: 835 mm
• Länge Gestell: 1190 mm

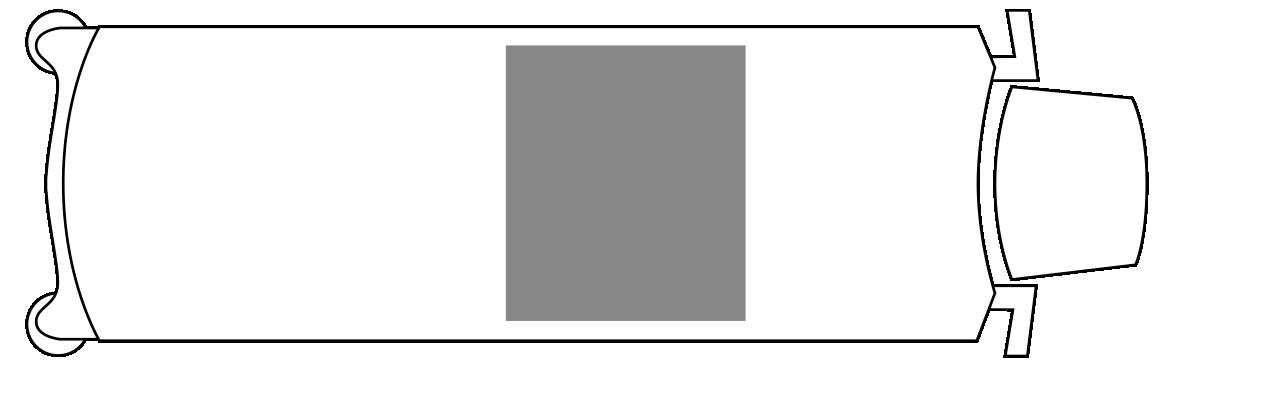

• «C»-Bogen-Zugänglichkeit: 100%
• Matratzenbreite: 600 mm
• Matratzenstärke: 75 mm
• laterale Neigung: 12°
• Neigung Rückenlehne: 0 - 65°
• Neigung Kopfteil: +25°/-30°
• Trendelenburgstellung: 20°
• Anti-Trendelenburgstellung: 12°
• Patientenbelastung: bis 250 kg
BEDIENUNG

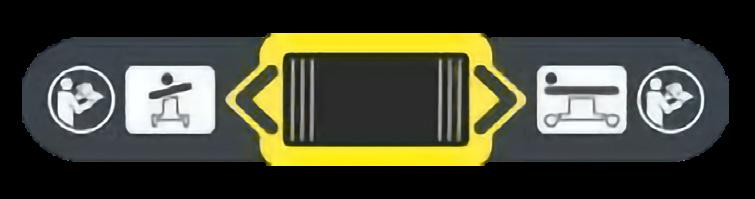

Einfach, schnell und intuitiv: das Handgerät ermöglicht eine schnelle und sichere Bedienung
HYGIENE INFEKTIONSKONTROLLE
Eine einzige Plattform für den gesamten PatientenKreislauf, kombiniert mit leicht zu reinigenden Materialien mit einer Reihe von antibakteriellen und mikrobiellen Eigenschaften, reduziert das Risiko einer Kreuzinfektion
5

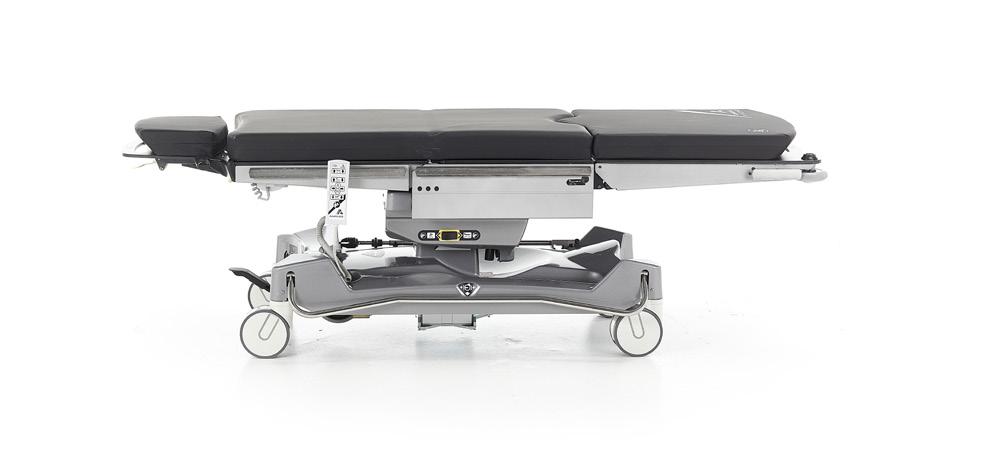

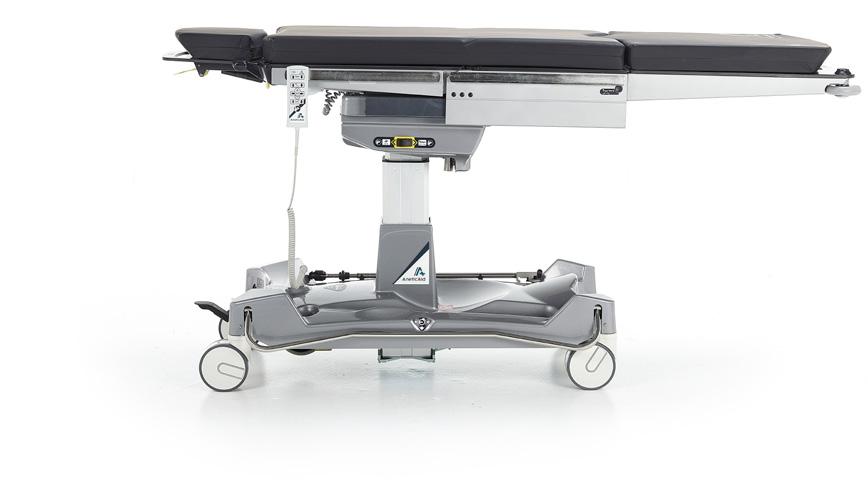

ZG40 Funktionen im Überblick

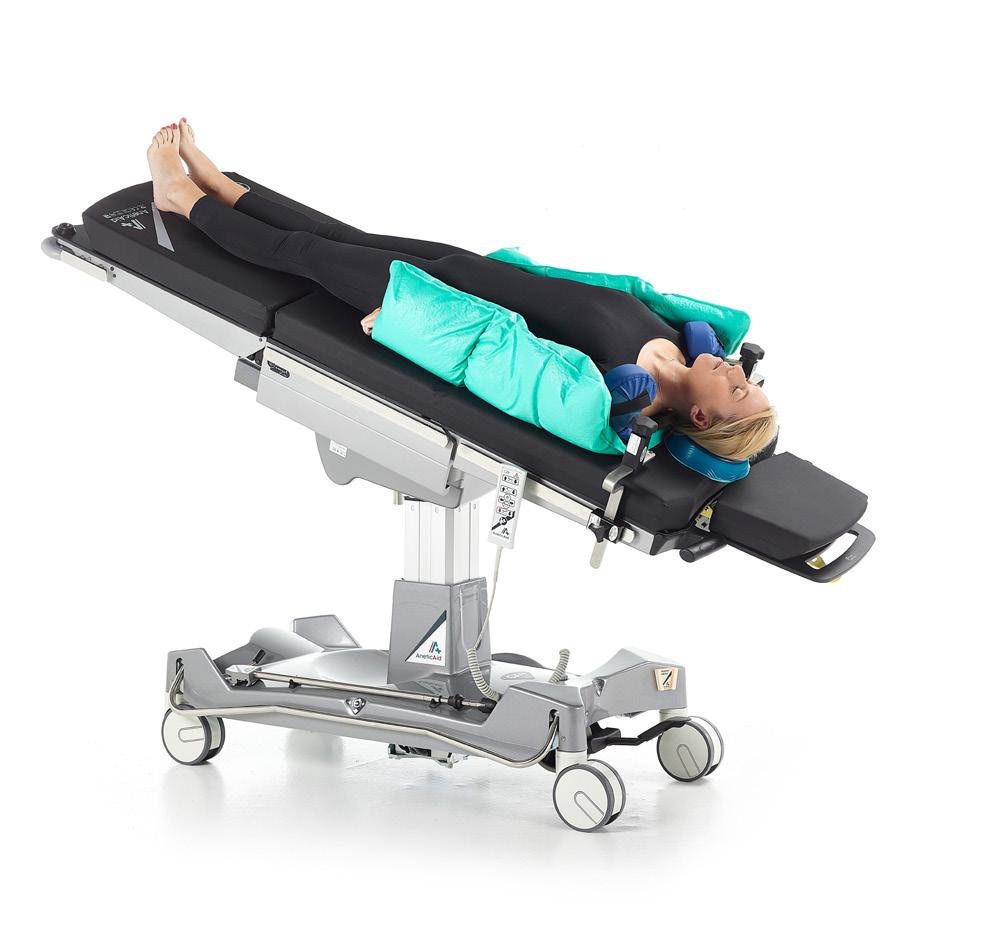

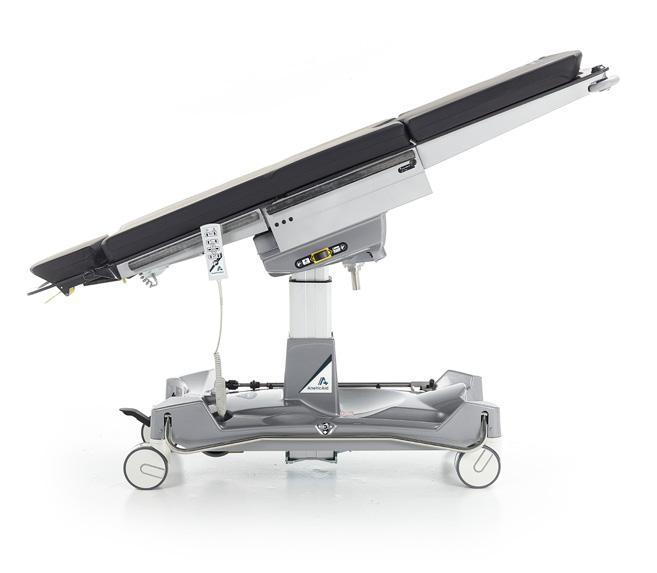

Trendelenburg 20° / Anti-Trendelenburg 12°
Liegefläche
Höhenverstellung
Kopfwärts / Fusswärts Längsverstellung
6
605 mm
1005 mm

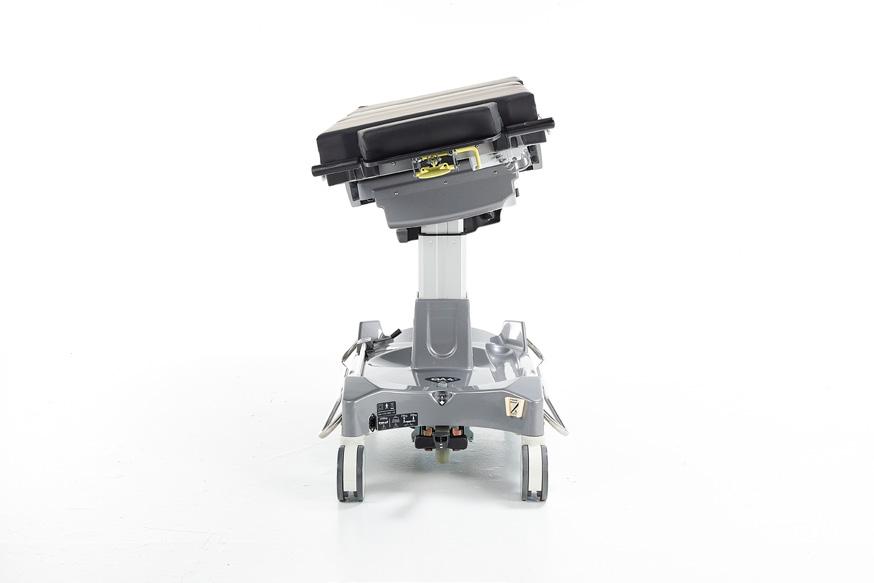

Lateral Kantung +/- 12°
Fussteilverstellung
0 bis 45°
Zuschaltbares 5.
Rad für einfaches Schieben
OP-Normschiene beidseitig

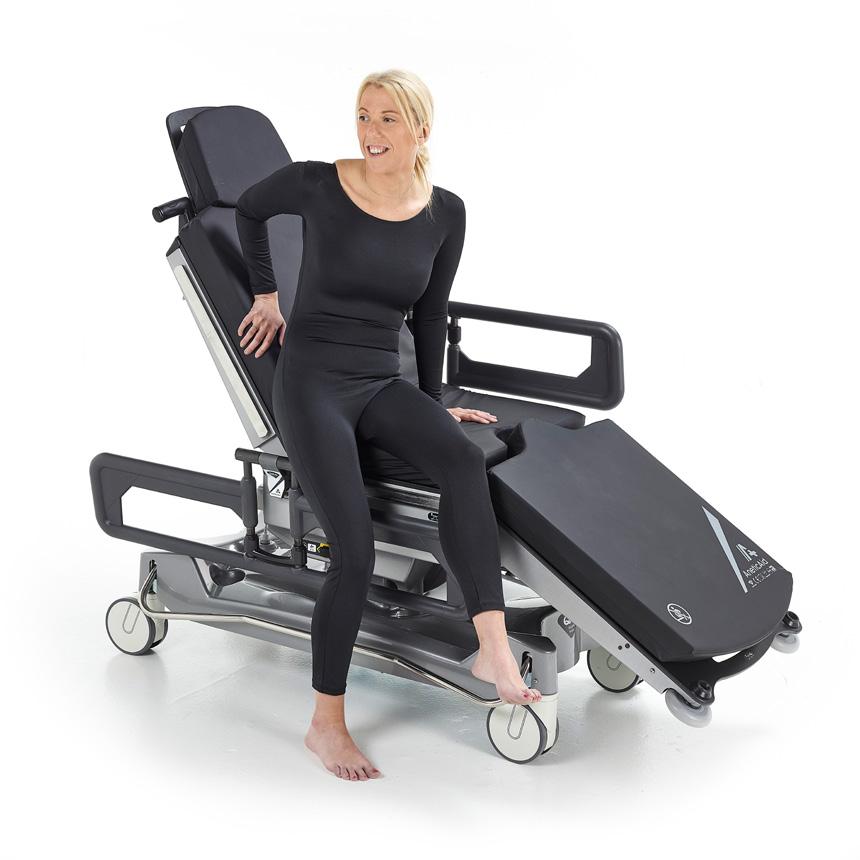

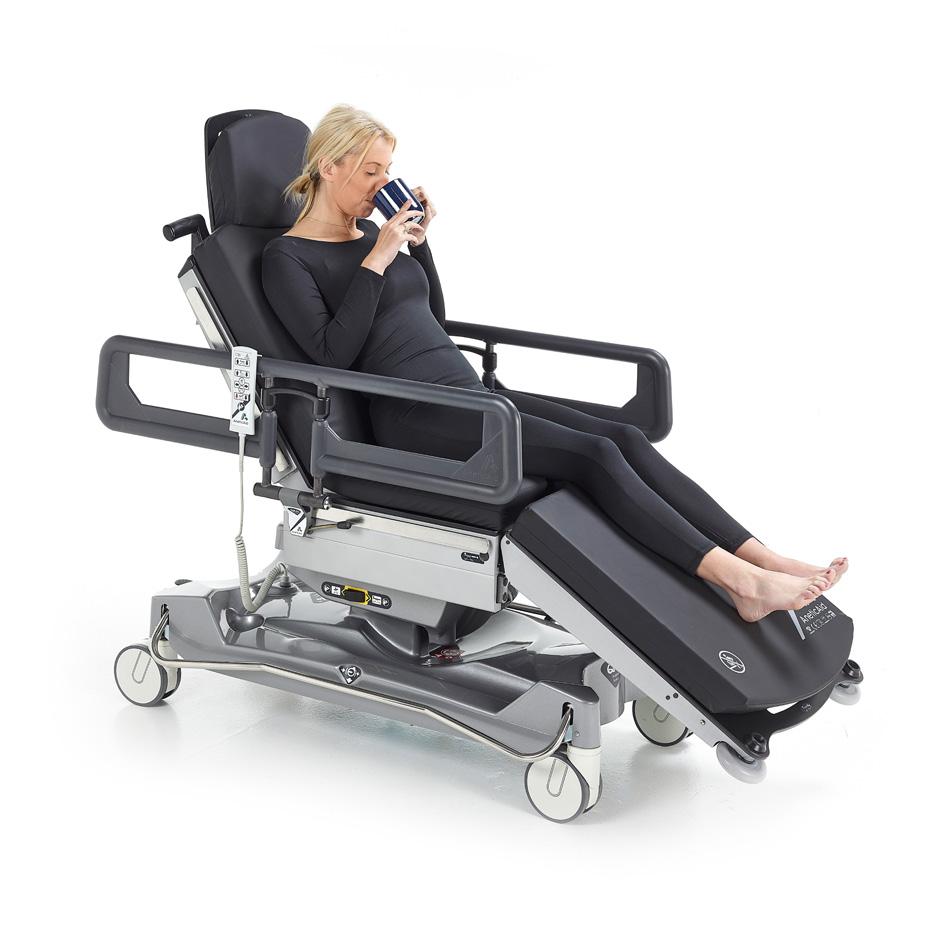

Rückenteil 0 bis 65°
7

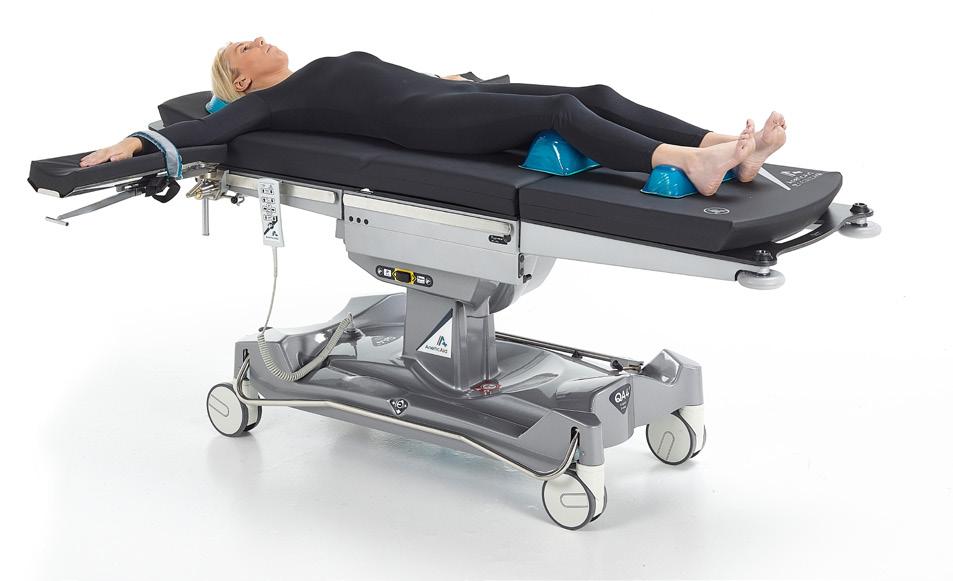

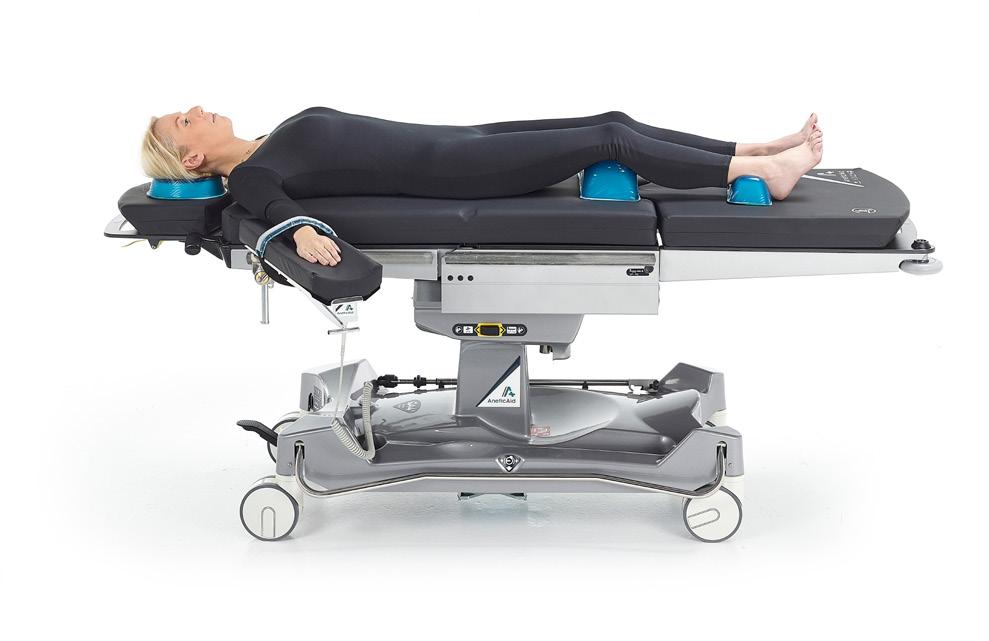

ZG40 Mobiler OP-Tisch
Das mobile ZG40 OP-Tischsystem eignet sich aufgrund seiner Vielseitigkeit und seines hervorragenden chirurgischen Zugangs ideal für eine Vielzahl von Eingriffen - darunter Allgemeinchirurgie, Gynäkologie, Urologie, Endoskopie, Ophthalmologie, Dental- und HNO-Chirurgie
Ophthalmologie
Kopf und Nacken / OMFS
HNO
Standard-Gelenkkopfteil oder ergonomisch gestaltetes DoppelGelenkkopfteil für Bewegungen in drei verschiedenen Ebenen
Brust-Chirurgie
Kann mit Armbänkli für bessere Positionierung und Stabilität ausgestattet werden
8
Gynäkologie
Allgemein Chirurgie
Variable Höhe, Trendelenburg- und Anti-TrendelenburgLagerung, PLUS seitliche Neigung machen das ZG40 PoweredModell ideal für laparoskopische Eingriffe wie Cholezystektomie (Gallenblasenentfernung)

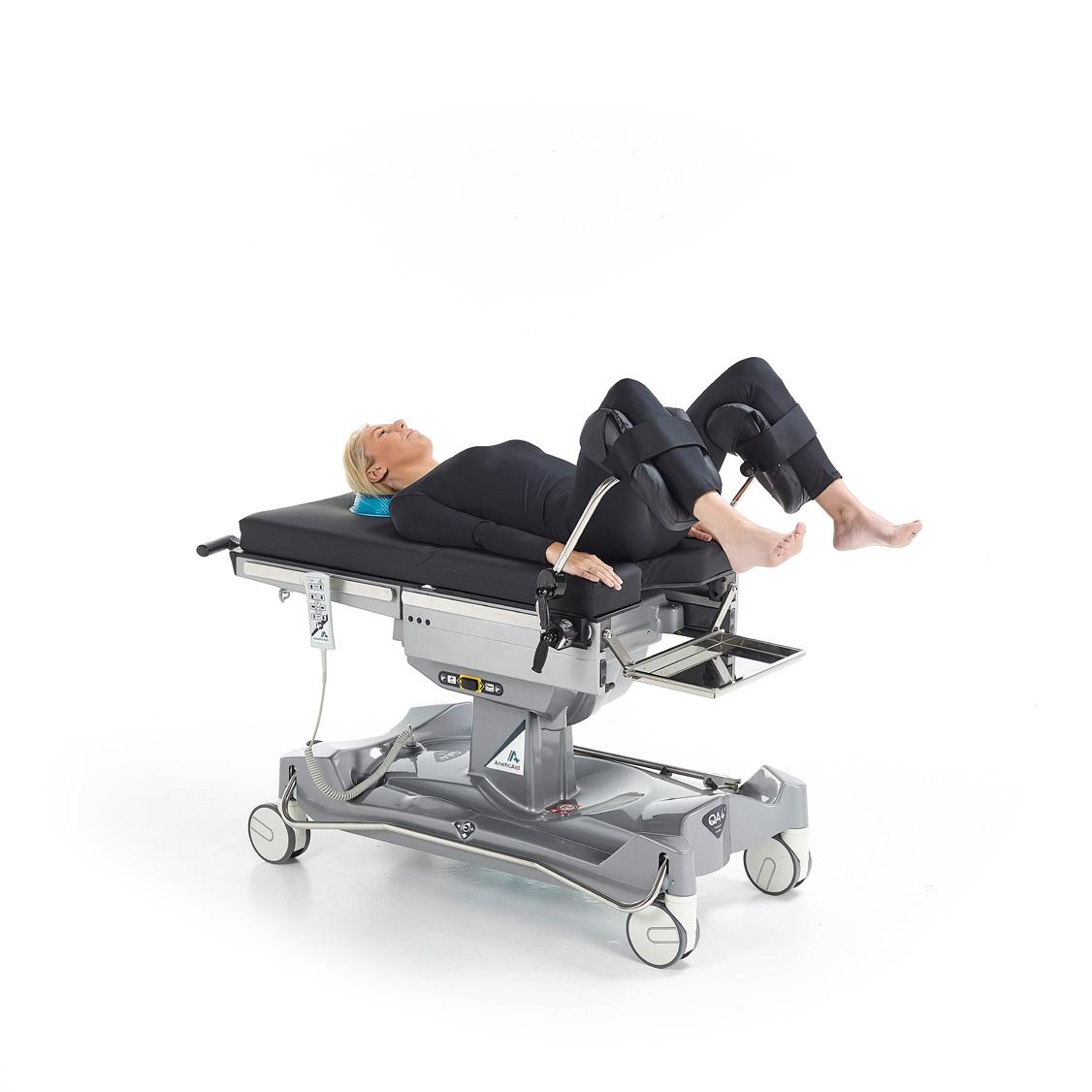

Urologie
Exzellenter chirurgischer Zugang für Urologen plus spezielle perineale Instrumentenablage als Zubehör

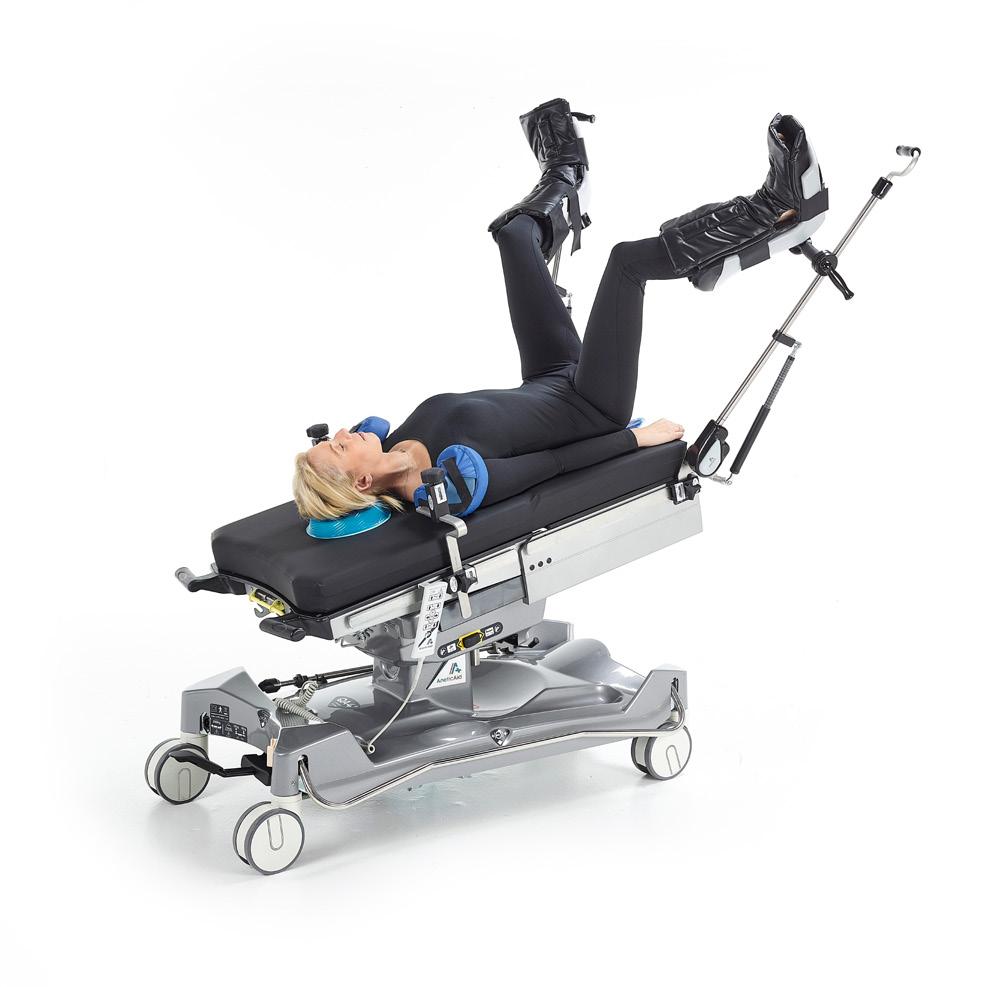

Gefässchirurgie
Optionale Beinabduktionsstützen für Krampfader-Eingriffe
ZG40 Chirurgische Vielseitigkeit
9

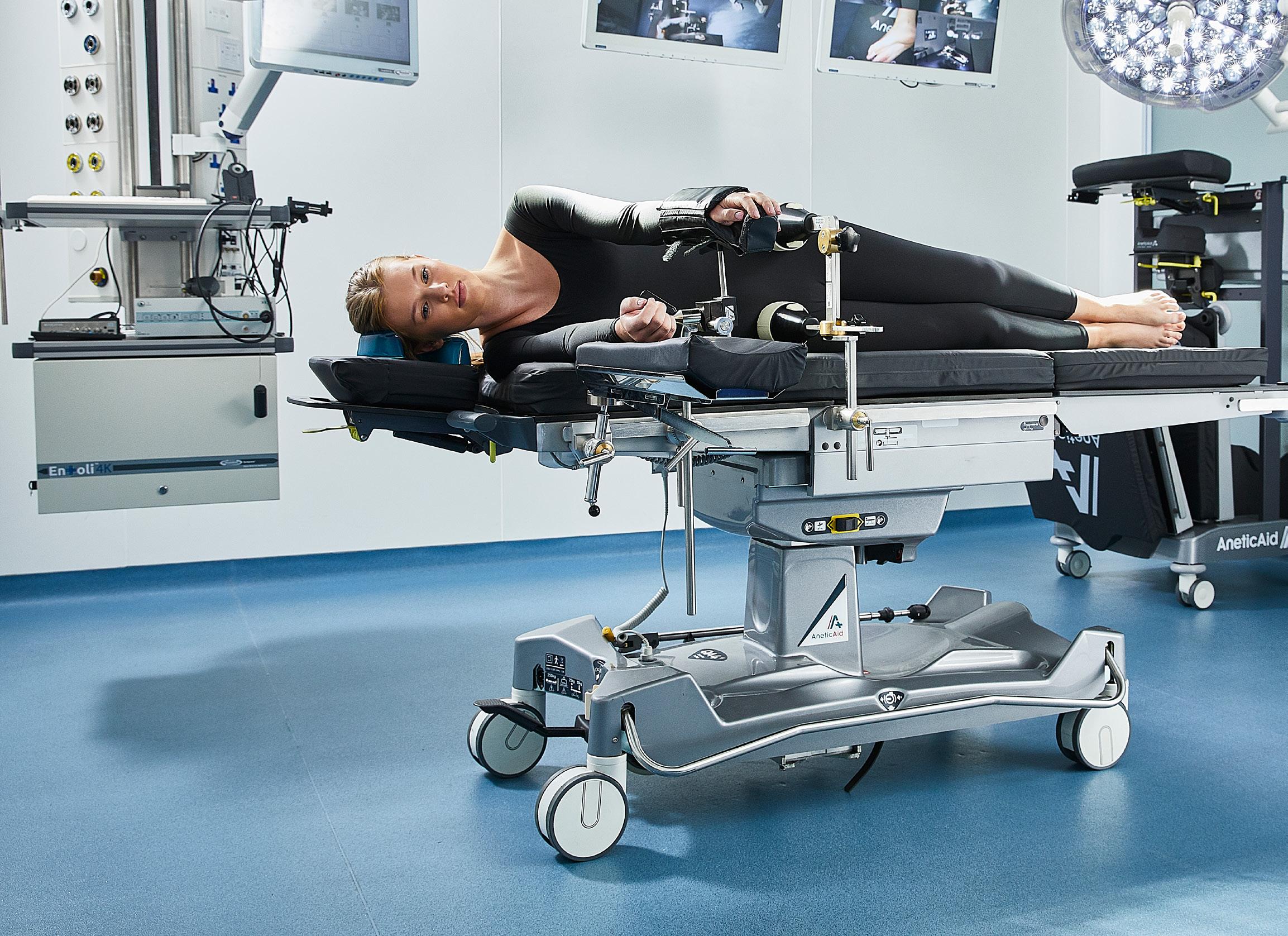

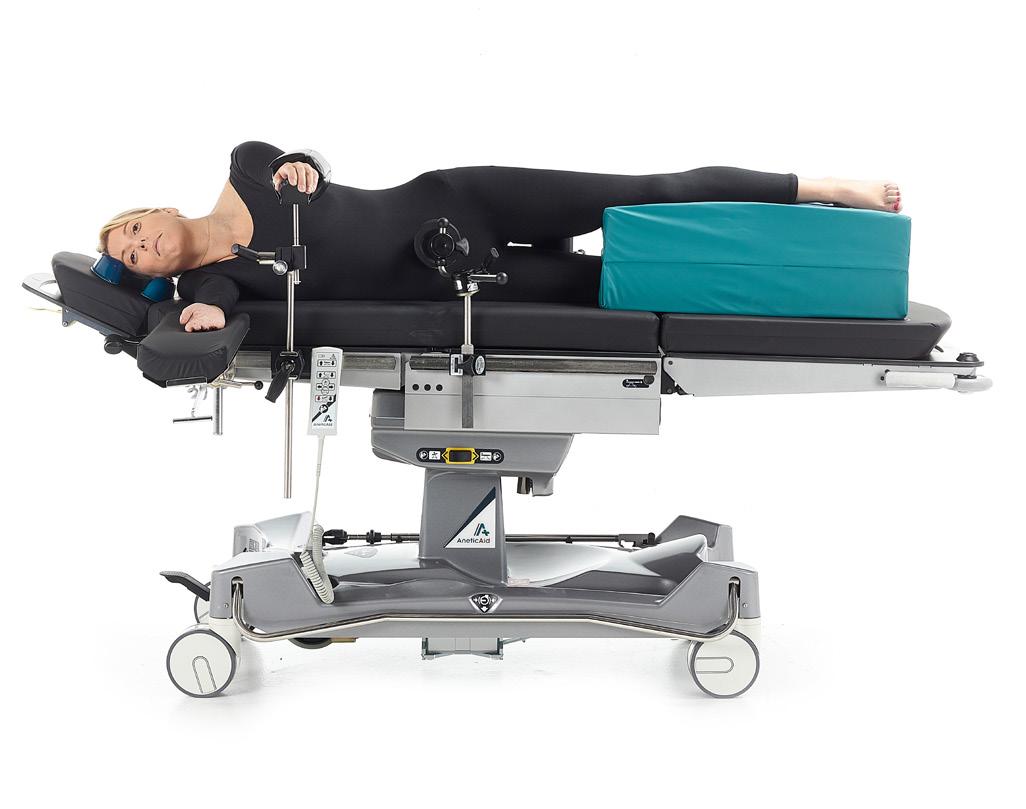

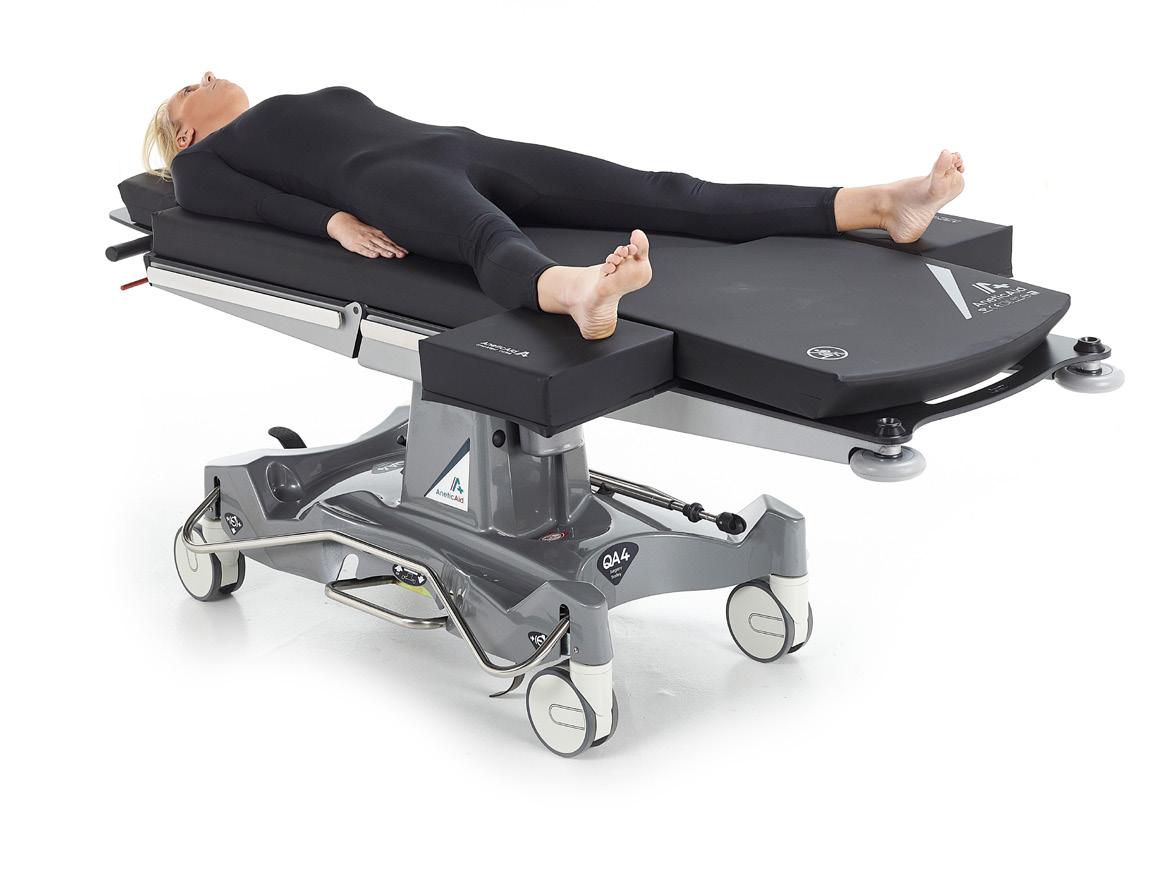

Zubehörteile sind erhältlich für Seiten-, Rücken- und Bauchlage
ZG40 Vielzahl an Zubehör
Mobile OP-Tischsysteme werden zunehmend für ein breites Spektrum an orthopädischen Eingriffen eingesetzt. Der ZG40 kann mit einer Vielzahl an Zubehör ausgestattet werden, darunter Armtische, Seiten- und Beckenstützen sowie Spezialzubehör für die Knie- und Schulterarthroskopie
10
Knie-Arthroskopie und Eingriffe
Das Standard-Beinteil wurde entfernt, um Platz für spezielle Beinhalterungen wie den Kniestabilisator zu schaffen, der in unserem OP-Tisch-Zubehörprogramm erhältlich ist
C-Bogenarm

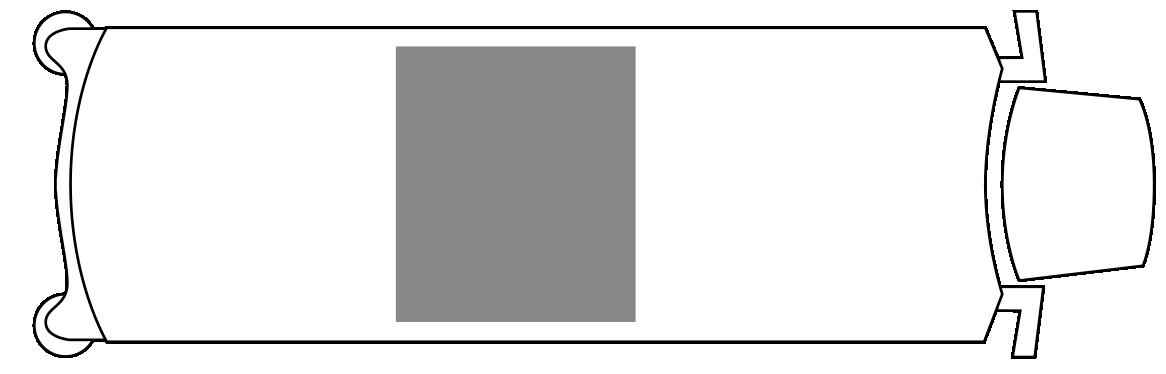

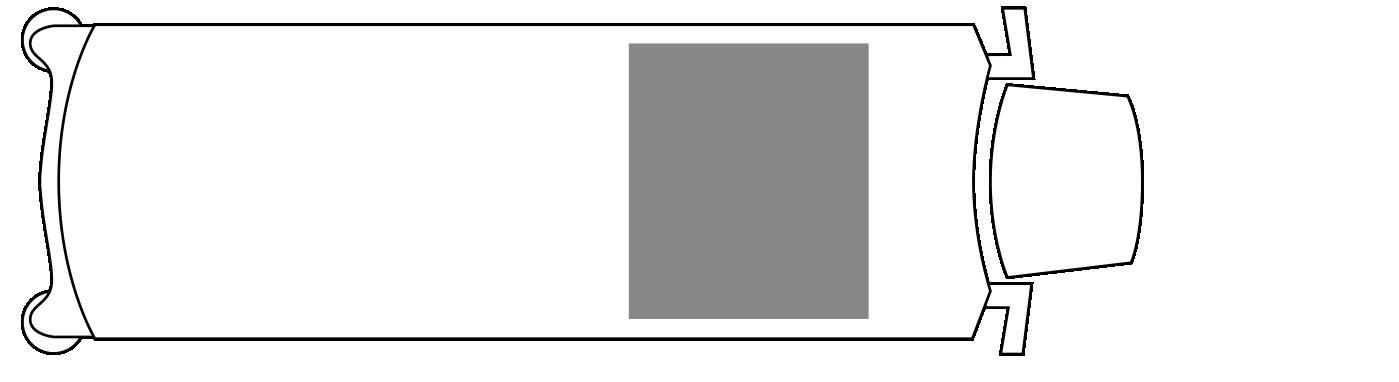

Die Tischplatte des ZG40 ist sowohl Kopf- als auch Fusswärts verschiebbar und bietet so einen umfassenden C-Bogen-Zugang. Ausserdem bieten wir eine Verlängerung für die retrograde ERCP-Tomographie an

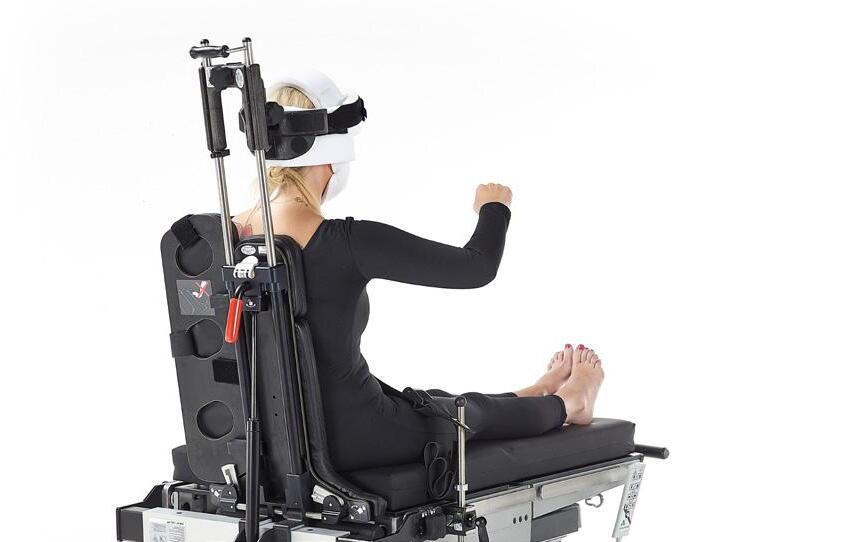

Schulter-Arthroskopie und Eingriffe
Kompletter chirurgischer Zugang mit Schulteraufhängungssystem - oder eine spezielle Schulterplatte mit Rückenstütze und Kopfhalterung zur Sicherung der Atemwege des Patienten
11
ZG40 Zubehör Übersicht
Perineale Instrumentenablage
Breite Kopfstütze mit Normschiene
Kopfstütze/ Schulterarthroskopiegitter

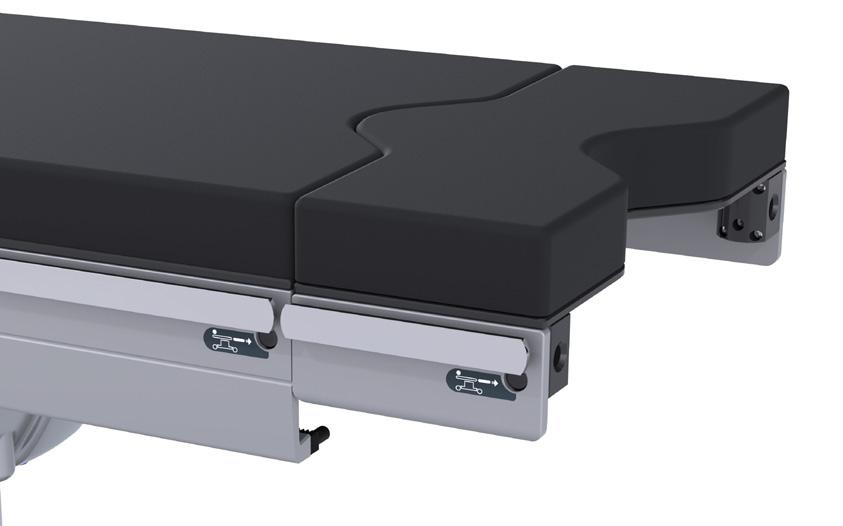

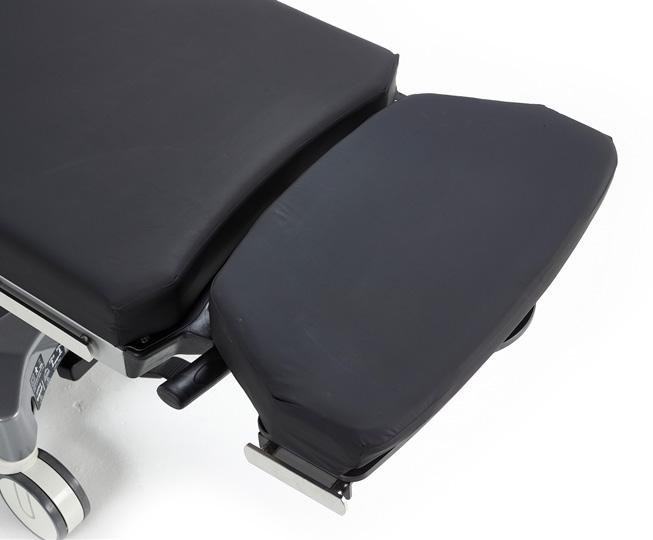

Tisch-Verlängerung
Auf Wunsch können die Schiebegriffe entfernt werden

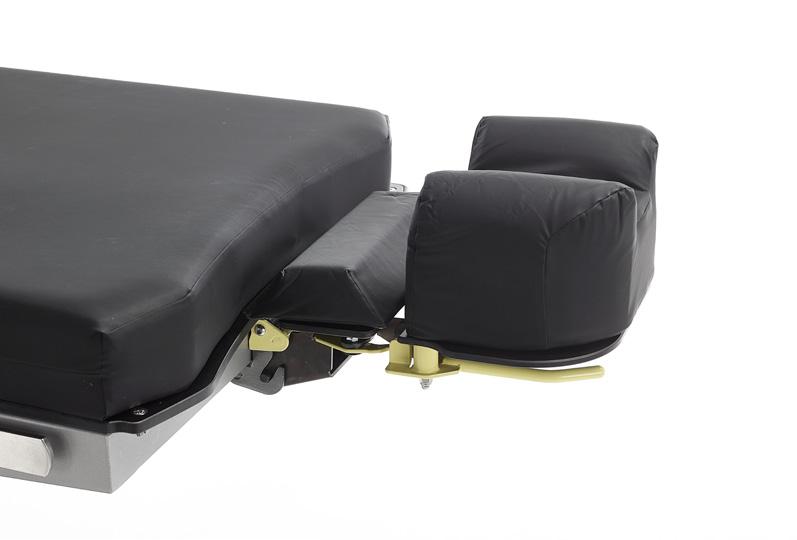

Verstellbare Kopfstütze für Ophthalmologie
Seitengitterverkleidung für Kinder
12
Tischverbreiterung

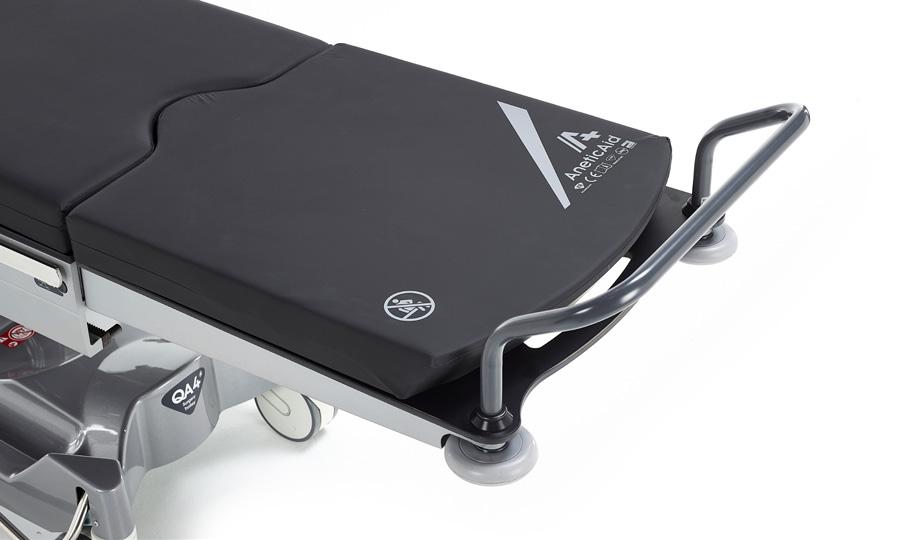

Schiebebügel am Fussende
Informieren
Sie sich über weiteres Zubehör!
Arm-Tisch

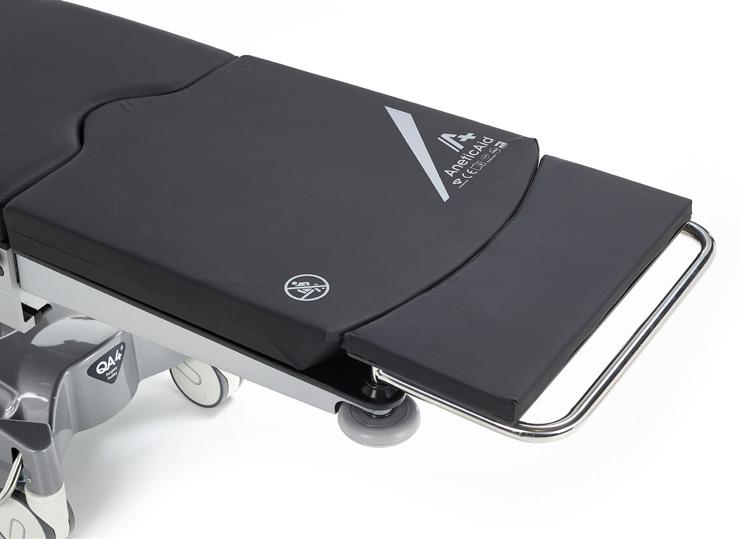

Fussteilverlängerung inkl. Schiebegriff
Armauflage mit Fussstütze - ultra leicht - röntgendurchlässig
13

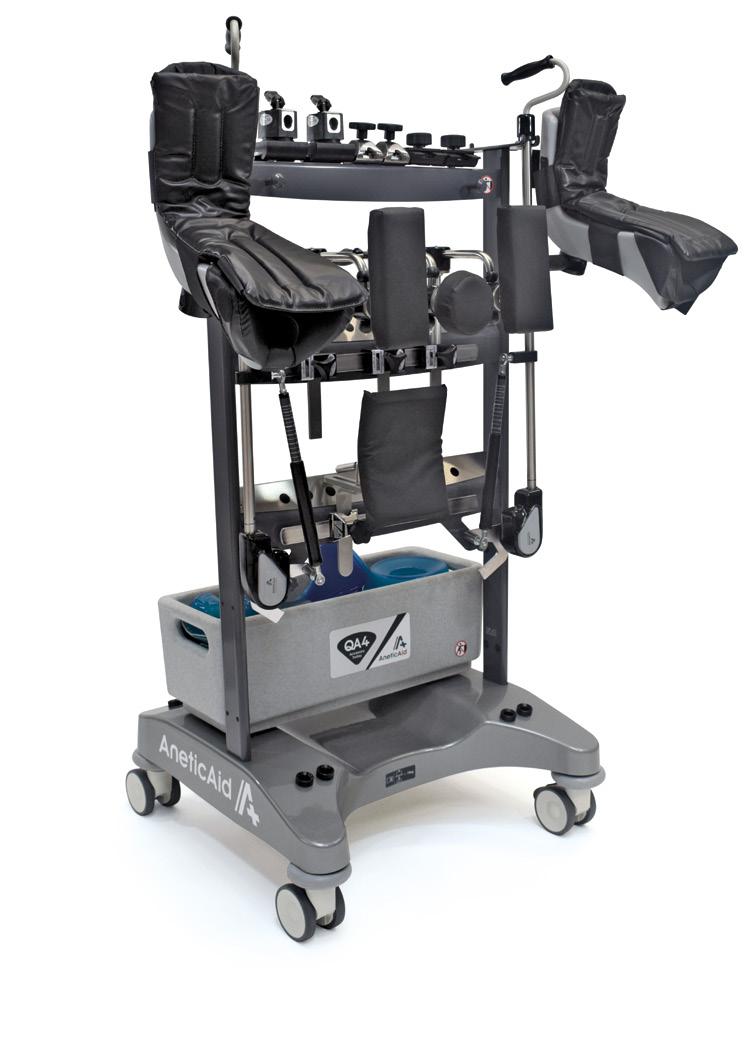

ZG40 Zubehörwagen
Durch sein praxisgerechtes, ausgereiftes Konzept, seine Anpassungsfähigkeit, Multifunktionalität und Robustheit wird dieser Zubehörwagen zu einem idealen Helfer für moderne OP-Säle und andere klinische Umgebungen
Rahmen und Gestell sind pulverbeschichtet und leicht zu reinigen. Das Fussgestell ist aus hochwertigem, antibakteriellem Kunststoff, die Doppellenkrollen sind besonders leichtlaufend und elektrisch leitfähig.
Ideal für die Aufbewahrung von ZG40 Zubehör wie z.B. Seitengitter, Strom-/Netzkabel, Ersatzinfusionsständer, Schulterstützen für Arthroskopie, Beinstützen, Patientenlagerungsutensilien, Dekubitusprophylaxe etc.
Max. Belastbarkeit: 100 kg
Gesamtmass:
B 720 x 720 x H 1370 mm
14

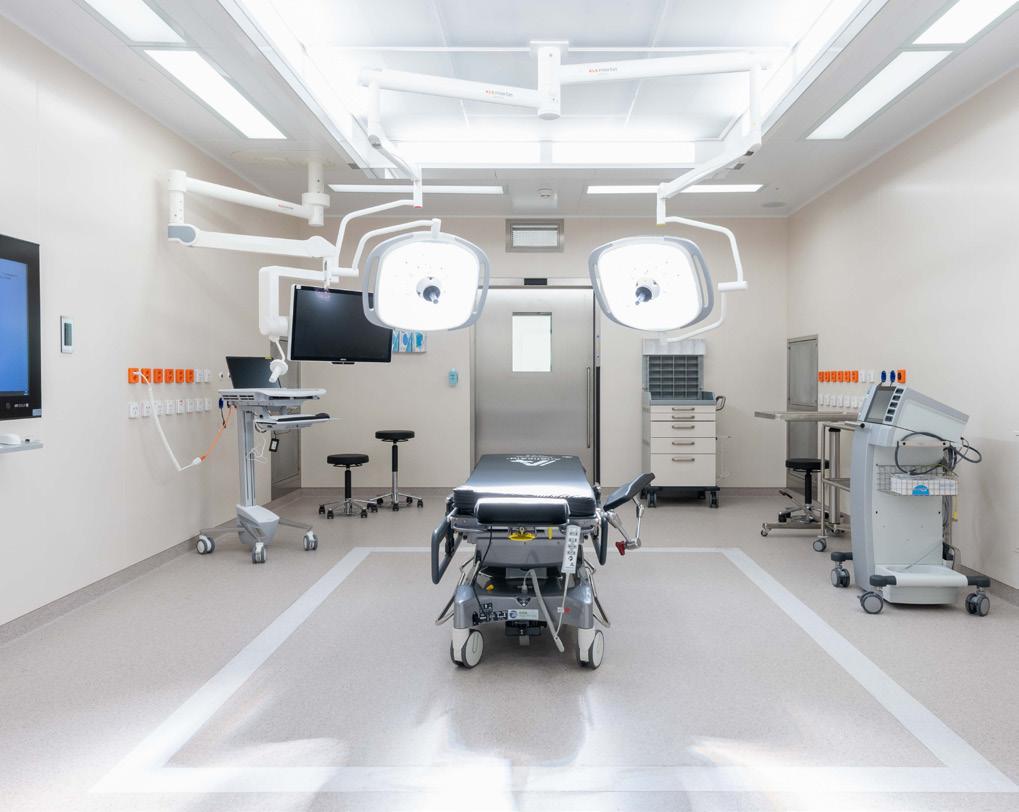

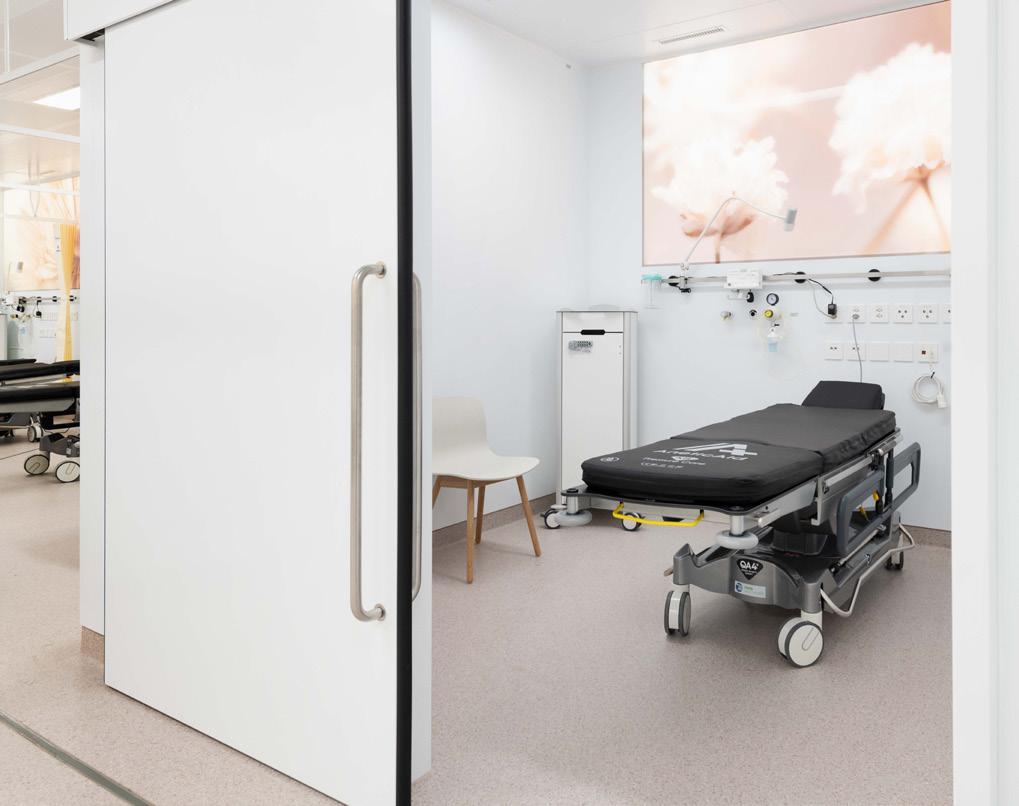

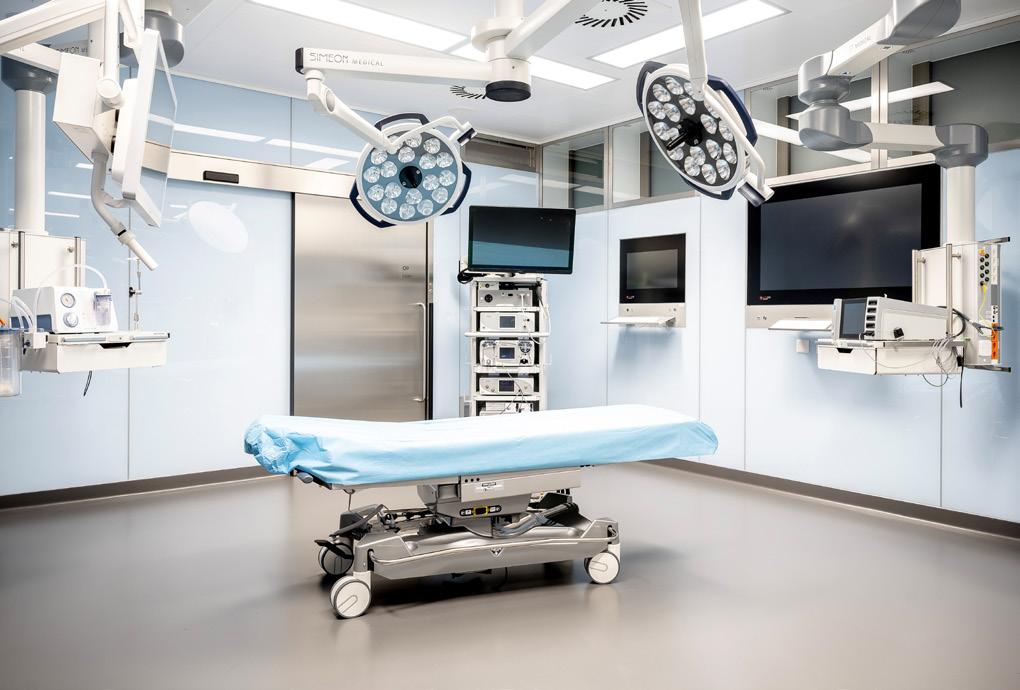

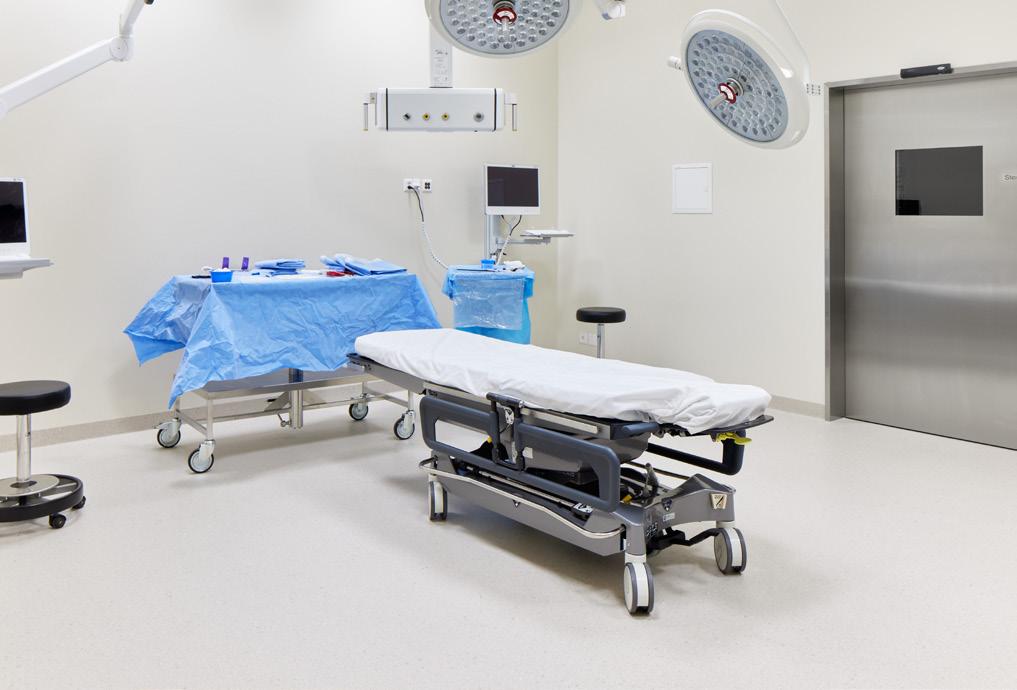

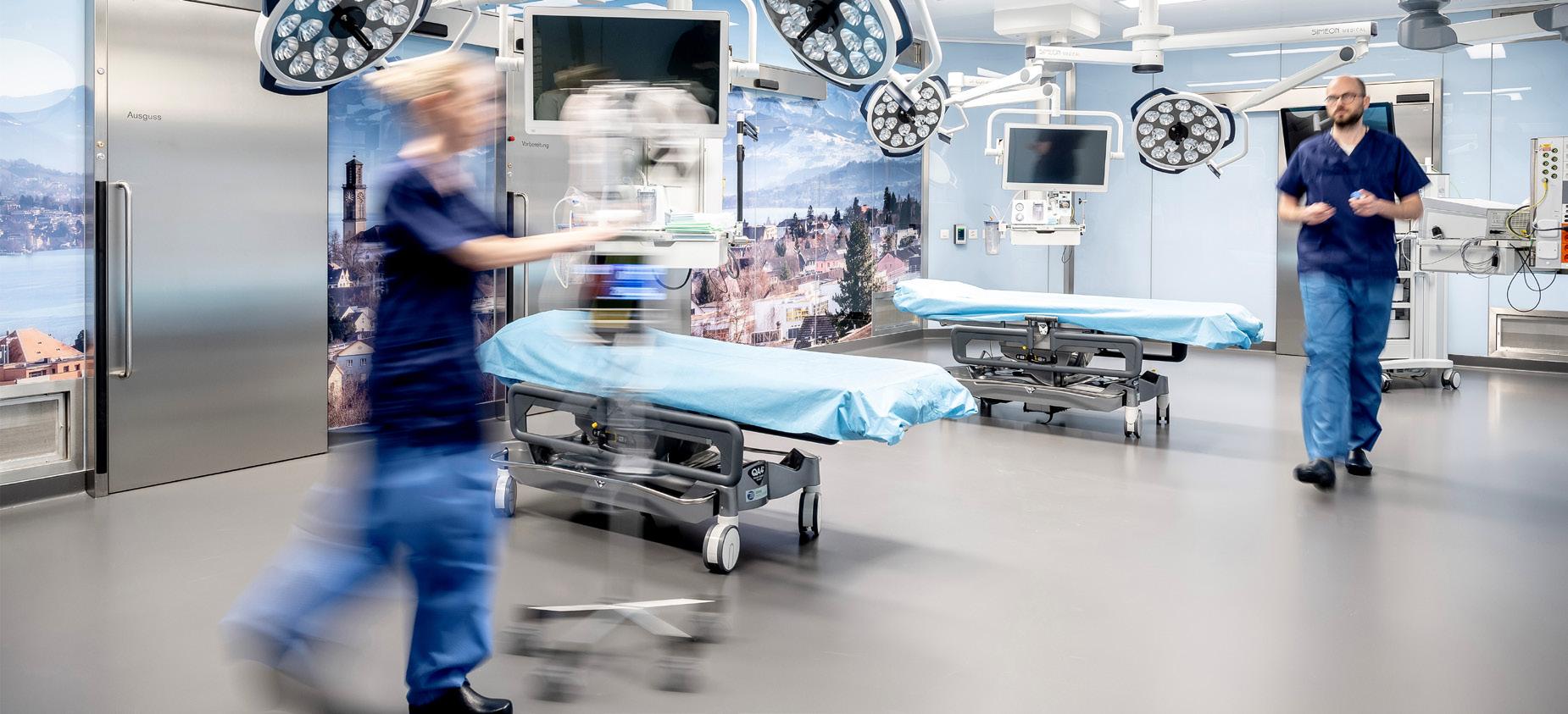

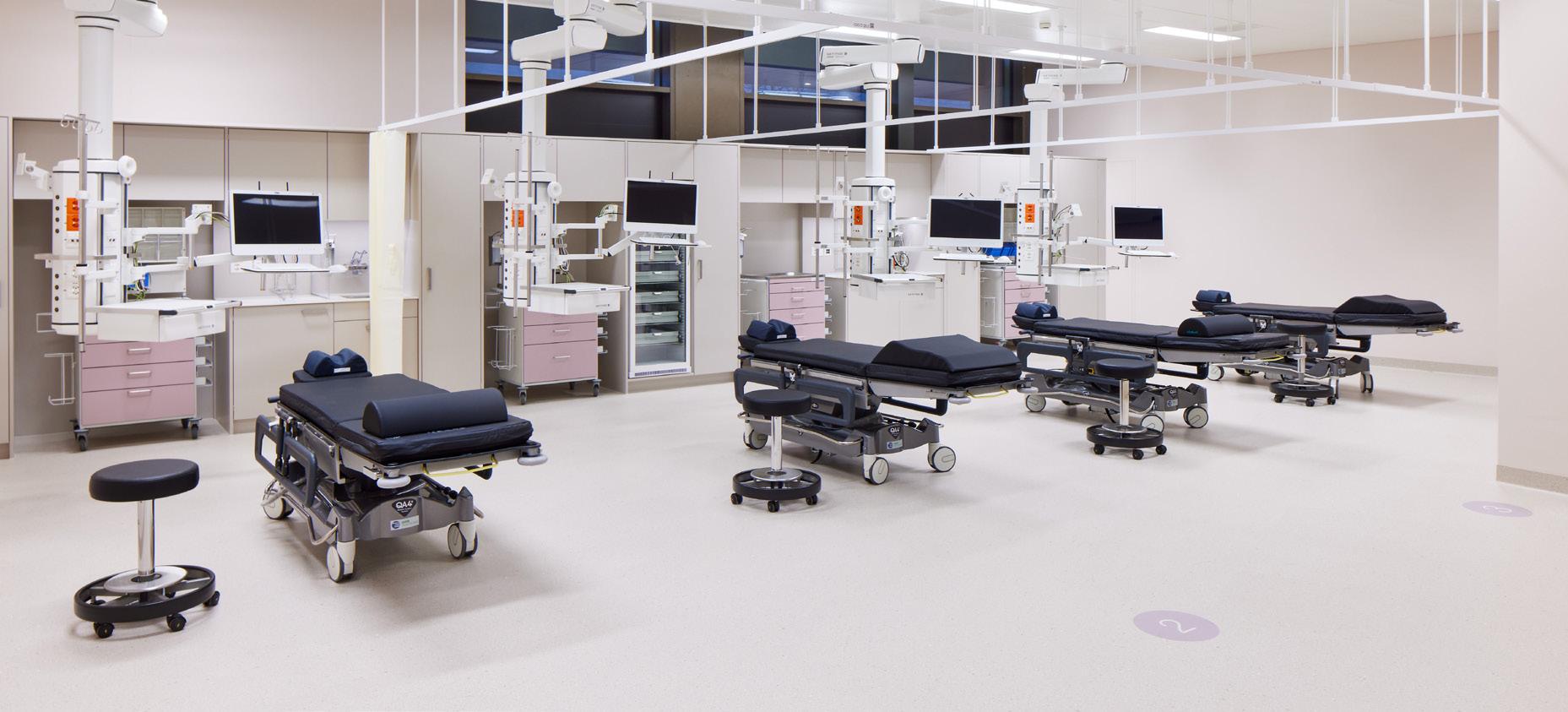

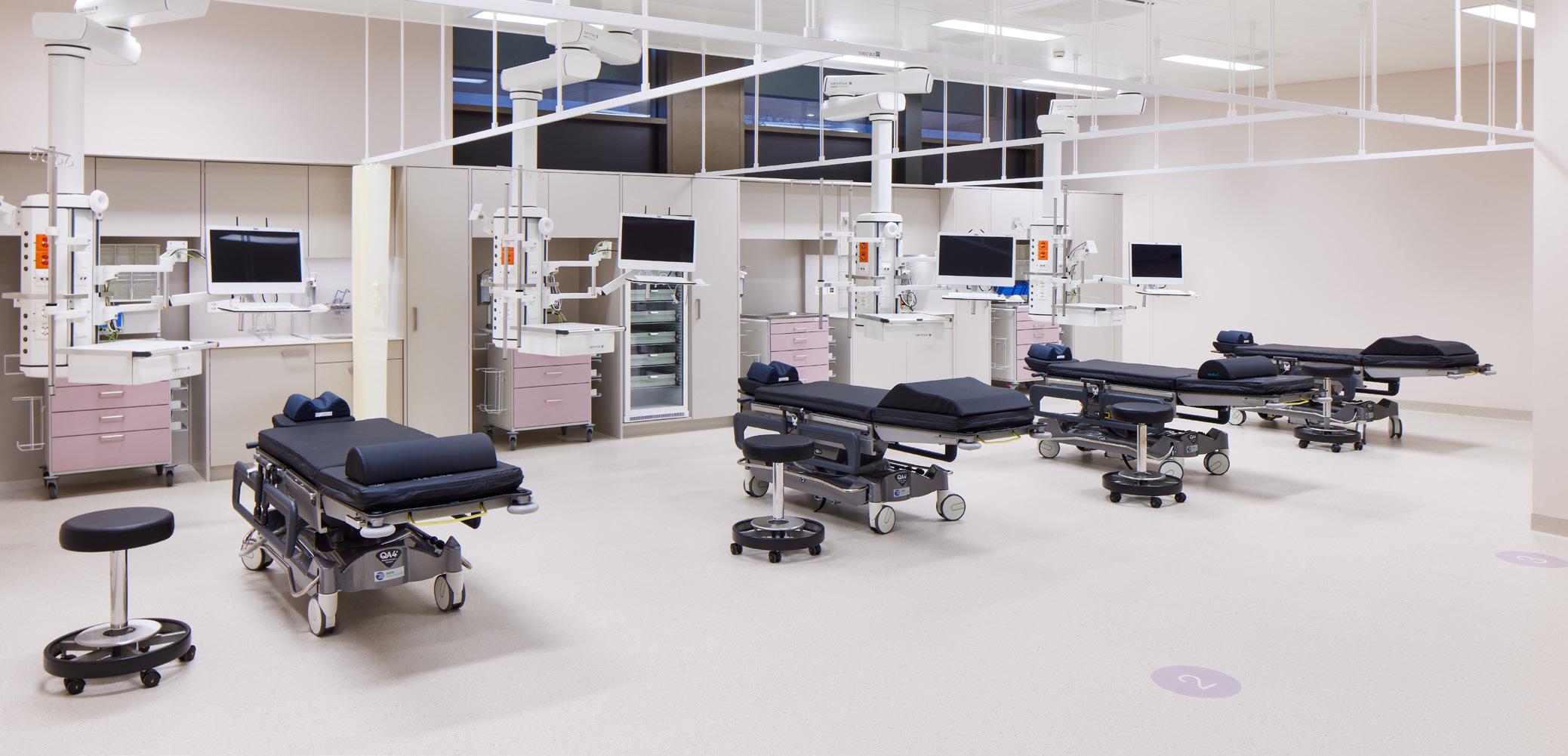

Ihr Spezialist für das moderne ambulante OP-Zentrum
Weitere Produkte von uns für eine effiziente Tagesklinik...
Lagerung & Logistik
Planen Sie eine neue AOZ?
Neubauten oder Integration in bestehende Infrastruktur!
Als Experten im Aufbau ambulanter Kliniken führen wir Sie mit sicherer Hand durch den gesamten Prozess von der Analyse über Planung und Bau bis zur Inbetriebnahme.
15
Funktionswagen OP-Mobiliar Sichtschutzwände
