Famed Optima OP-Tisch - OZG Broschüre

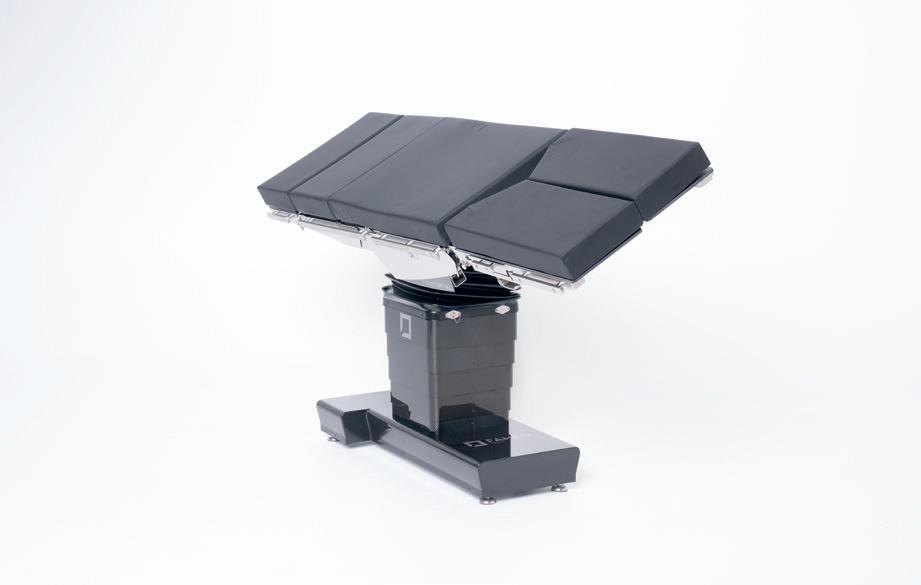

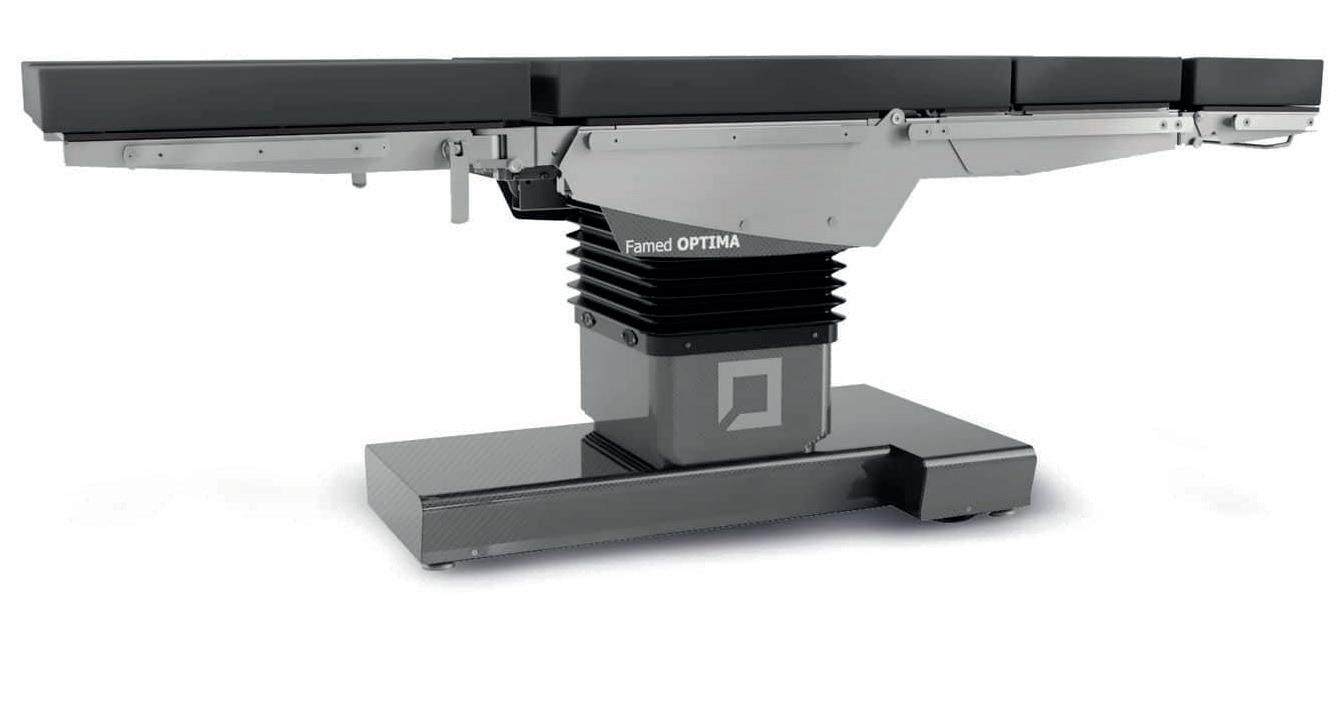

FAMED OPTIMA

Vielseitiger OP-Tisch für moderne OP-Säle.

Aus hochwertigen Materialien.

extrem dünner Carbon Tischplatte

Der OPTIMA ist die optimale Lösung für moderne OP-Säle. Er lässt sich bequem per Fernbedienung steuern und mühelos in die gewünschte Position bringen. Auch das Austauschen verschiedener Elemente entsprechend Ihrer Bedürfnisse ist jederzeit möglich.

Modulare, vielseitig einsetzbare Tischplatte

Schnellverbinder in der Tischplatte ermöglichen den einfachen Austausch der OP-spezifischen Elemente. Dank einer Vielzahl an Zubehör ist der OPTIMA bestens geeignet den Einsatz in Neurochirurgie, Orthopädie, Kardiothorax, HNO, Laproskopie, Molekulare Bildgebung, Adipositas, sowie in der Gynäkologie oder Allgemeinchirurgie. Um zu verhindern, dass sich das Zubehör bei kraftintensiven Tätigkeiten/Operationen löst, erfolgt die Verbindung der Elemente über Keile.

Robuste, hochwertige Materialien

Der OPTIMA verwendet die sogenannte InteliProtectTM-Technologie in den Edelstahl-Elementen und Premium-Kohlefaser in den Säulen- und Sockelabdeckungen. Der besonders hochwertige Edelstahl (AISI 316L) wird auch für die Herstellung von chirurgischen Instrumenten gebraucht. Ebenso hochwertig ist die Abdeckungen aus Premium-Carbon. Diese ermöglichen durch die strukturelle Festigkeit und Langlebigkeit einen kurzen und einfachen Desinfektionsprozess.

Zuverlässiger Partner im bildgebenden Verfahren

Durch die Möglichkeit einer motorisierten Längsbewegung kann die Tischplatte den Bedürfnissen entsprechend positioniert werden. Mit der Carbon-Verlängerung kann man sogar komplizierte Operationen mit 360°-Bildgebung durchführen. Die vollends lichtdurchlässige Carbon-Tischplatte hat einen guten MAE-Parameter von 0,25 mm Al und ermöglicht damit eine sehr gute Bildqualität bei einer möglichst geringen Strahlendosis für Patienten und Personal.

Vielzahl an Zubehör im top Preis-Leistungsverhältnis

Die Tischplatte kann zerlegt und mit entsprechendem Zubehör für den Eingriff ausgestattet werden. Das Sortiment umfasst verschiedenen Carbon-Elementen, (mit oder ohne 360°-Bildgebung), Kopfstützen, neurologische Aufsätze, Rektalpositionierer, orthopädische Hilfsmittel oder gynäkologische Beinhalter. Ebenso verfügbar sind Verlängerungen und zusätzliche Sitzelemente.

Auch für Bariatrie geeignet

350 kg maximale Belastung und eine 550 mm breite Tischplatte machen das Arbeiten in der Bariatrie möglich.

Technische Daten Artikel 081-0254

Tischplatte L x B (insgesamt, einschliesslich Seitenschiene) 2060 x 600 mm

Dicke der Matratze 80 mm

Höhenverstellung der Tischplatte (ohne Matratze) 550-1020 mm

Trendelenburg / Anti-Trendelenburg 40° / 40°

Seitliche Neigung 30°

Längsverschiebung der Tischplatte 400 mm

Vertikale Verstellung der Beinstützen -90° bis +30°

Abduktion der Beinstützen (horizontal) 180° (mehr Optionen verfügbar)

Verstellung des Rückenelements -40° bis +80°

Anpassung der Kopfstützenelemente -50° bis +55°

Nierenbank 150 mm

Transluzenz der Tischplatte 0,25 mm AI

Maximale Belastung 460 kg (SWL 300 kg)

Netzspannung 120/230V~50/60Hz

Schutzgrad IPX4

Batterieleistung 24V DC

Gewicht des Tisches 250 kg

Manuelle Verstellungen Tischplatte Kopfstütze, Abduktion Beinstützen

Ausstattung des OPTIMA OP-Tischs

Vollständig wasserdichte, antistatische, druckentlastende Matratzen

Bewegungen der Tischplatte durch Steuerung per Fernbedienung (nur Kopfstütze manuell einstellbar)

180°-Abduktion der Beinstützen, vollständiger Zugang des Beckenbereichs (zusätzliche Beinstützen sind erhältlich)

Einzigartige Verbindung fester Keilelemente mit 100% Ausfallsicherheit des Zubehörs - Sicherheit in der Orthopädie

Extra breite Tischplatte für übergewichtige Patienten und Patientinnen

360 kg Maximalbelastung

Nierenbank per Fernbedienung steuerbar

Modulare Tischplatte mit speziellen Verlängerungen und weiteren Abschnittselementen

Komplett transluzente Oberfläche (so gut wie MAE 0,25 mm Al)

Langlebige fChargeTM-Akkus mit Anzeige für Akkustatus und Benachrichtigungen für Ladenotwendigkeit, vergleichbar mit Smartphone

Die Form des Sockels erleichtert den Zugang zum Tisch, die Arbeit des Arztes gestaltet sich dadurch einfacher

Niedrigprofil-Basis aus Carbon ermöglicht kollisionsfreien Betrieb des C-Bogens Basis und Säulenabdeckungen aus PremiumCarbon vereinfachen und beschleunigen den Desinfektionsprozess und schützen vor Schäden

Der beste Edelstahl auf dem Markt, AISI 316L, mit InteliProtectTM-Technologie

Mobile Basis mit Verriegelung per Fernbedienung und vier grossen 50mm-Stützen

Ideal für den Einsatz des C-Bogens

Komplett transluzente Tischplatte mit Dosismanagement für die Sicherheit

Auf der gesamten Länge ist keine Metallverstärkung angebracht, sodass der einfache Zugang des C-Bogens garantiert ist. Durch die unter dem Rückenteil angebrachte Stützleiste aus Carbon

Verschiebung in Längsrichtung mit langem Aufnahmefenster für eine schnelle Positionierung

Um das Beste aus dem Gerät bez. der medizinischen Bildgebung herauszuholen, verwenden Sie ein 1340 mm langes Bildgebungsfenster (mit einem Standart-Set an Elementen für die Tischplatte). Alternativ kann eine Verlängerung angebracht

Carbon Tischplatte für einfachen Zugang des C-Bogens

Die Höhe der Carbon Tischplatte misst 125 mm. Sie können daher den C-Bogen ohne Sorge vor Kollisionen verwenden. Eine dünne Tischplatte bedeutet ebenso, dass der Detektor (II oder FDP) möglichst nahe am Körper des Patienten platziert werden

Dezentrale, schmale Säule

Der Tisch ist aus allen Richtungen gut zu erreichen, es gibt keine hervorstehenden Elemente vom Sockel oder der Säule. Die vielen Positionen des Tisches sind durch die dezentrale Stützkonstruktion möglich.

kann überall geröntgt werden. Mit dem hervorragenden Transluzenz-Parameter von 0,25mm Al wird eine gute Bildqualität bei geringen Dosis für Personal und Patienten gewährleistet werden. Es ist nicht nötig, den C-Bogen neu zu positionieren, da die Verschiebung in der Länge um 400 mm stufenlos möglich ist. Die Verschiebung ist bequem durch die kabellose rCoverFernbedienung möglich. kann. Die Carbon Tischplatte ist stossfest, d.h. nachdem sie durch Druck oder einen Schlag verformt wurde, kehrt kehrt das Material in seine ursprüngliche Form zurück.

Zubehör für die Bildgebung

In Sekundenschnelle sind die Elemente für die Tischplatte ausgetauscht. Das Standartset für Verlängerungen und Abschnitte oder das Element aus Premium-Carbon sind dafür geeignet um das Beste aus dem Tisch herauszuholen. Ebenfalls erhältlich sind Abschnitte aus Vollcarbon mit einer 360°-3D-Bildgebung.

für jegliche Anforderungen

Neurochirurgie

Eine stabile Konstruktion ist für die erfolgreiche Neurochirurgie obligatorisch. Der OPTIMA verfügt über vier grosse 50 mmStützen, die es einem erlaubt, die volle Konzentration auf den Patienten richten zu können. Die minimale Höhe der Tischplatte reicht für moderne Operationen völlig aus und bietet zuverlässige Unterstützung während der Arbeit. Der Tisch ist kompatibel mit entsprechendem Zubehör und der Verwendung eines C-Arms.

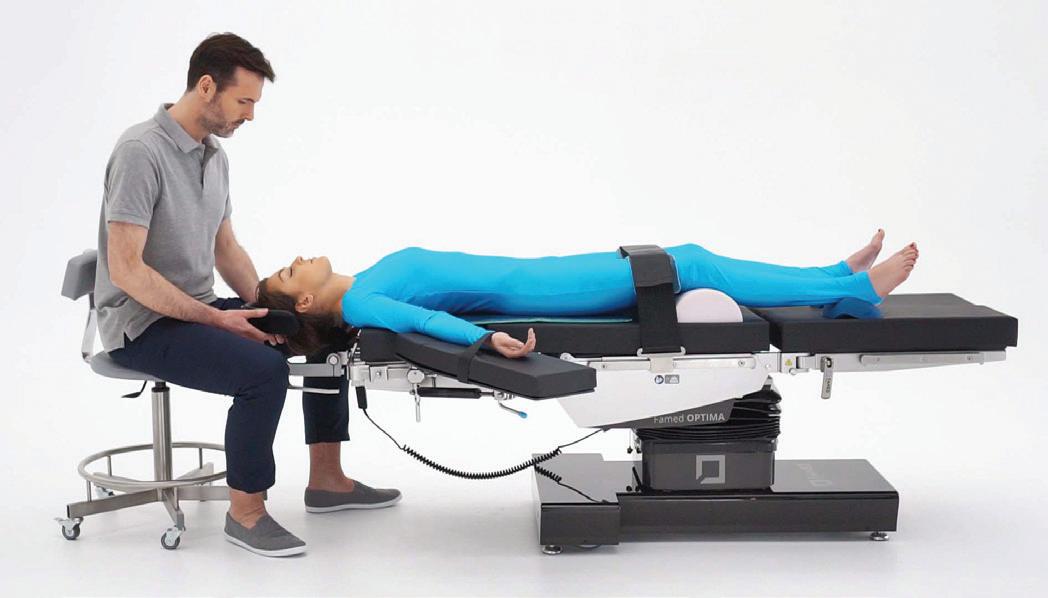

HNO und Ophthalmologie

Ein guter Zugang für den C-Arm, viel Platz für die Füsse des Chirurgen und eine komplett transparente Tischplatte sind unerlässlich für die erfolgreiche HNO- oder Augenoperation. Ein kundenspezifisches modulares System für Kopfstützen, oder ein Element mit Ausschnitten für einen erleichterten Zugang, kann eingerichtet werden. Eine grosse Auswahl an verfügbaren Konfigurationsmöglichkeiten für den Tisch ermöglicht die Anpassung an jegliche Anforderung.

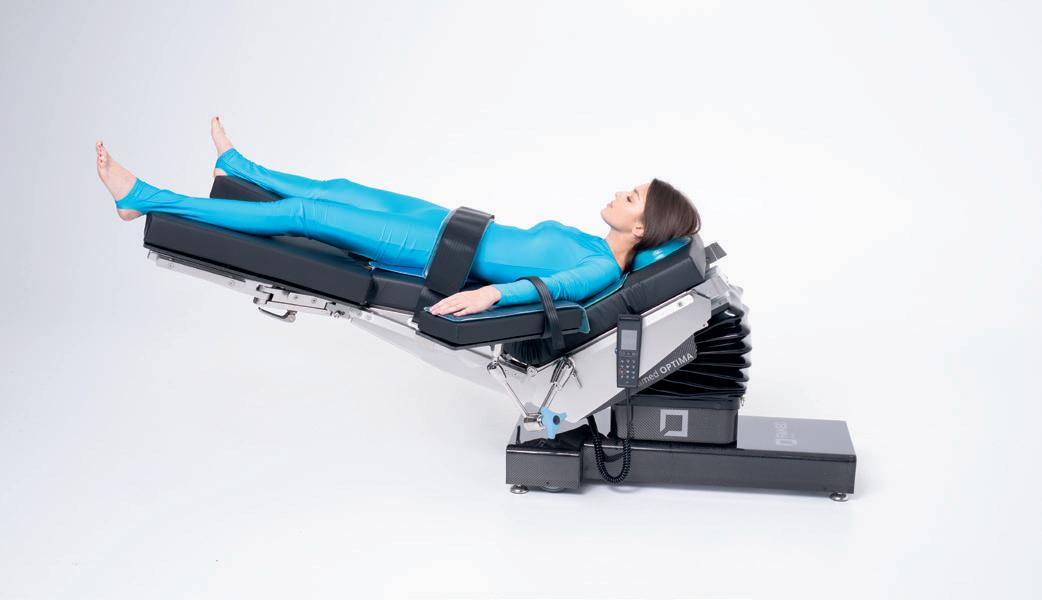

Laparoskopische Eingriffe

Durch eine Vielzahl an unterschiedlichen Positionen und Neigungsmöglichkeiten, kann der Patient in jede gewünschte Position gebracht werden, für vollen Zugang bei laparoskopischen Eingriffen. Zusätzliche Körperpositionierer und weiteres Zubehör ermöglichen komplizierteste Operationen an der Wirbelsäule. Die komplett transluzente Tischplatte, ein hervorragender MAE-Parameter und eine motorisierte Verschiebung in der Längsbewegung unterstützen den Chirurgen bei der Führung eines Katheters durch den Köper.

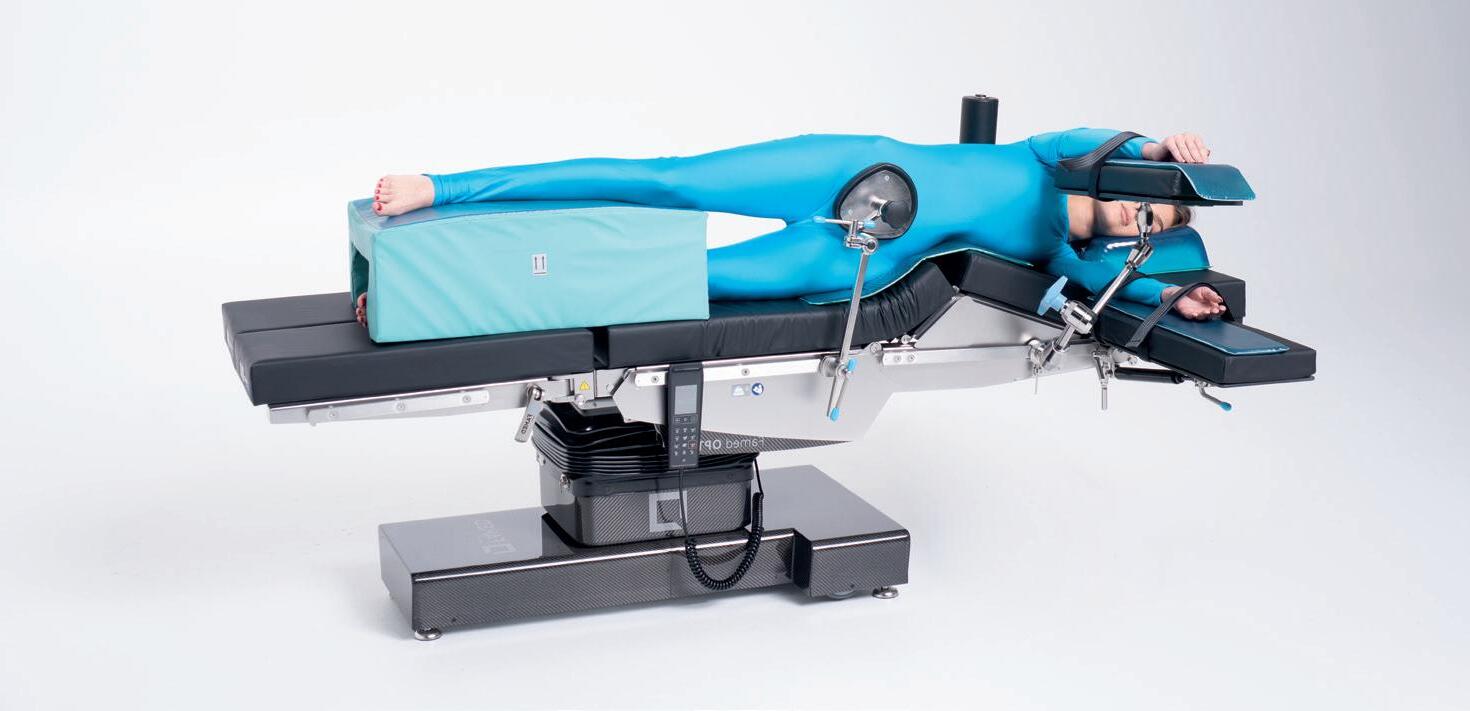

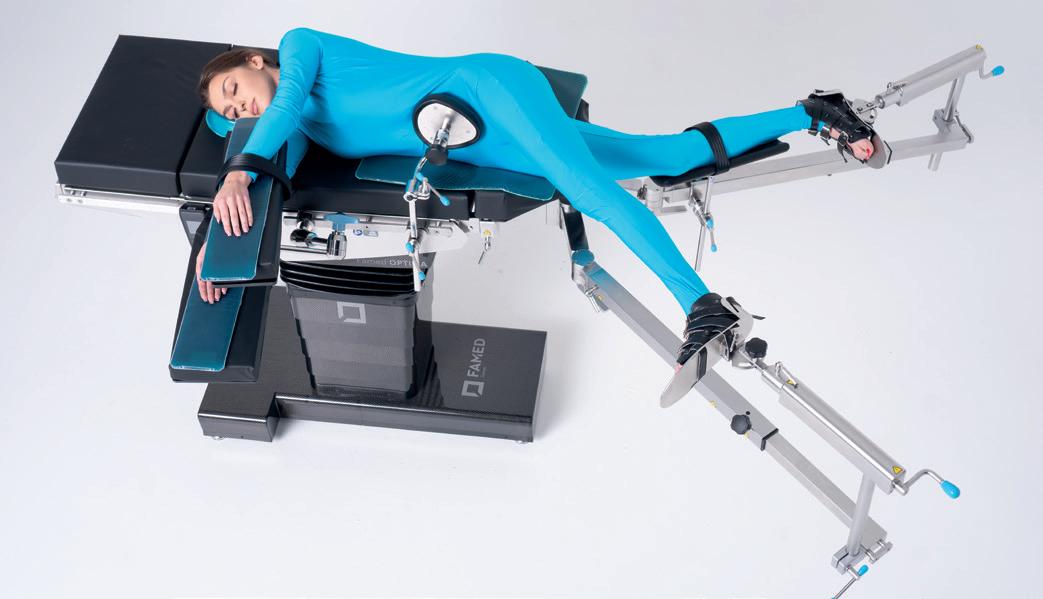

Orthopädie

Einzigartige Keilverbindungen der Tischplattenelemente garantieren volle Stabilität, auch bei kompliziertesten und kraftaufwendigen orthopädischen Eingriffen. Die Bewegung des Patienten bei Druck oder Zug, wird durch die sehr feste Matratzen eingeschränkt. Seitenschienen mit Sicherheitsverriegelungen an jedem Ende verhindern das Lösen der Elemente während der Operation. Spezialzubehör für die Orthopädie erlauben den bestmöglichen Zugang des C-Bogens.

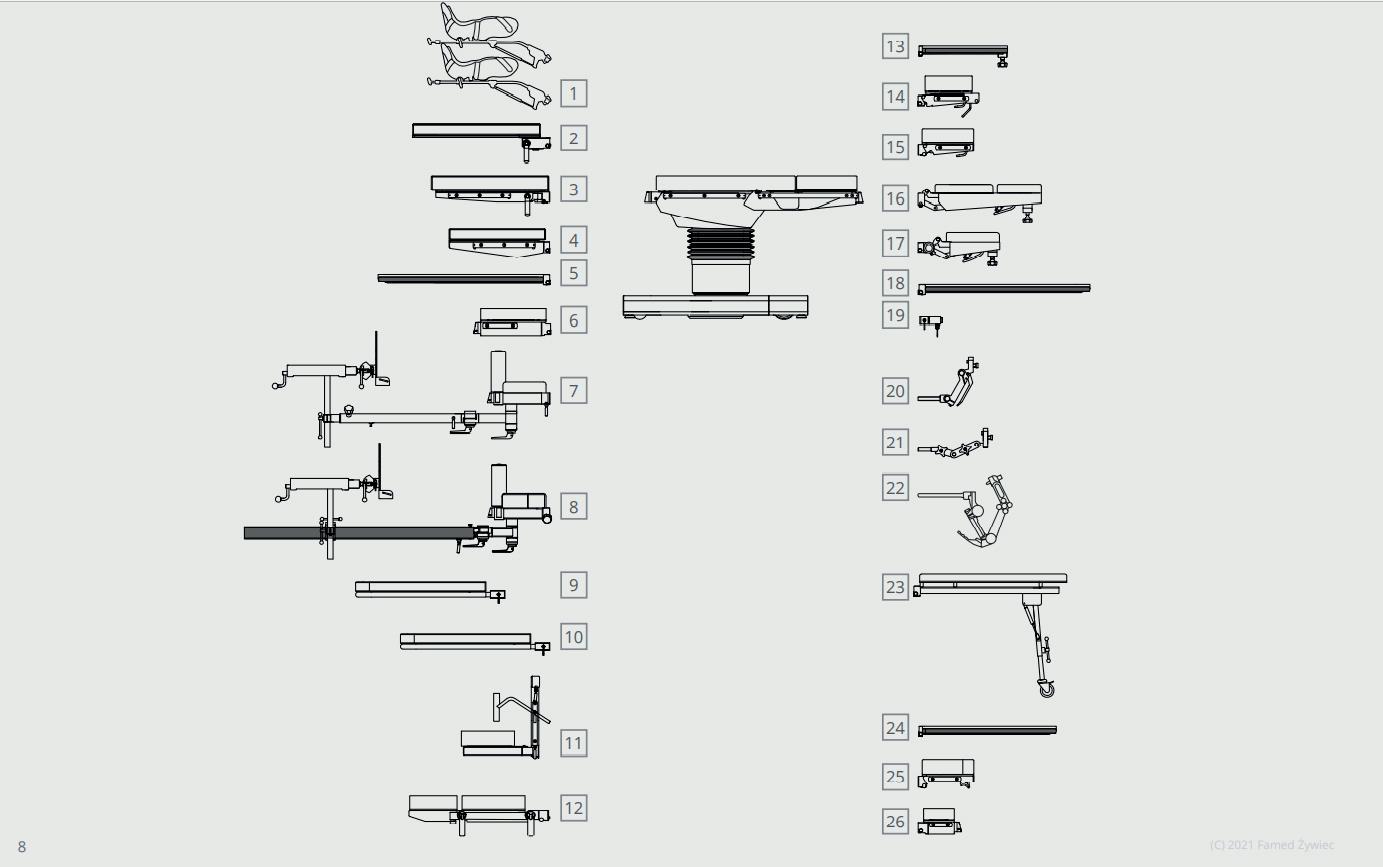

Grosse Zubehörvielfalt für alle chirurgischen Bereiche

Orthopädie

• Einteilige Beinstützen aus Carbon mit 180°-Abduktion [2]

• Einteilige Beinstützen mit 180°-Abduktion [3]

• Gelenk-Beinplatte [4]

• Langes Beinelement aus Carbon (360°-Bildgebung) [5]

• Dedizierter orthopädischer Aufsatz [7]

• Dedizierter orthopädischer Aufsatz aus Carbon [8]

• Transferboard für Beine - orthopädischer Aufsatz [9]

• Schulteraufsatz [16]

• Kurzer Schulteraufsatz mit Adaptor für Kopfstütze [17]

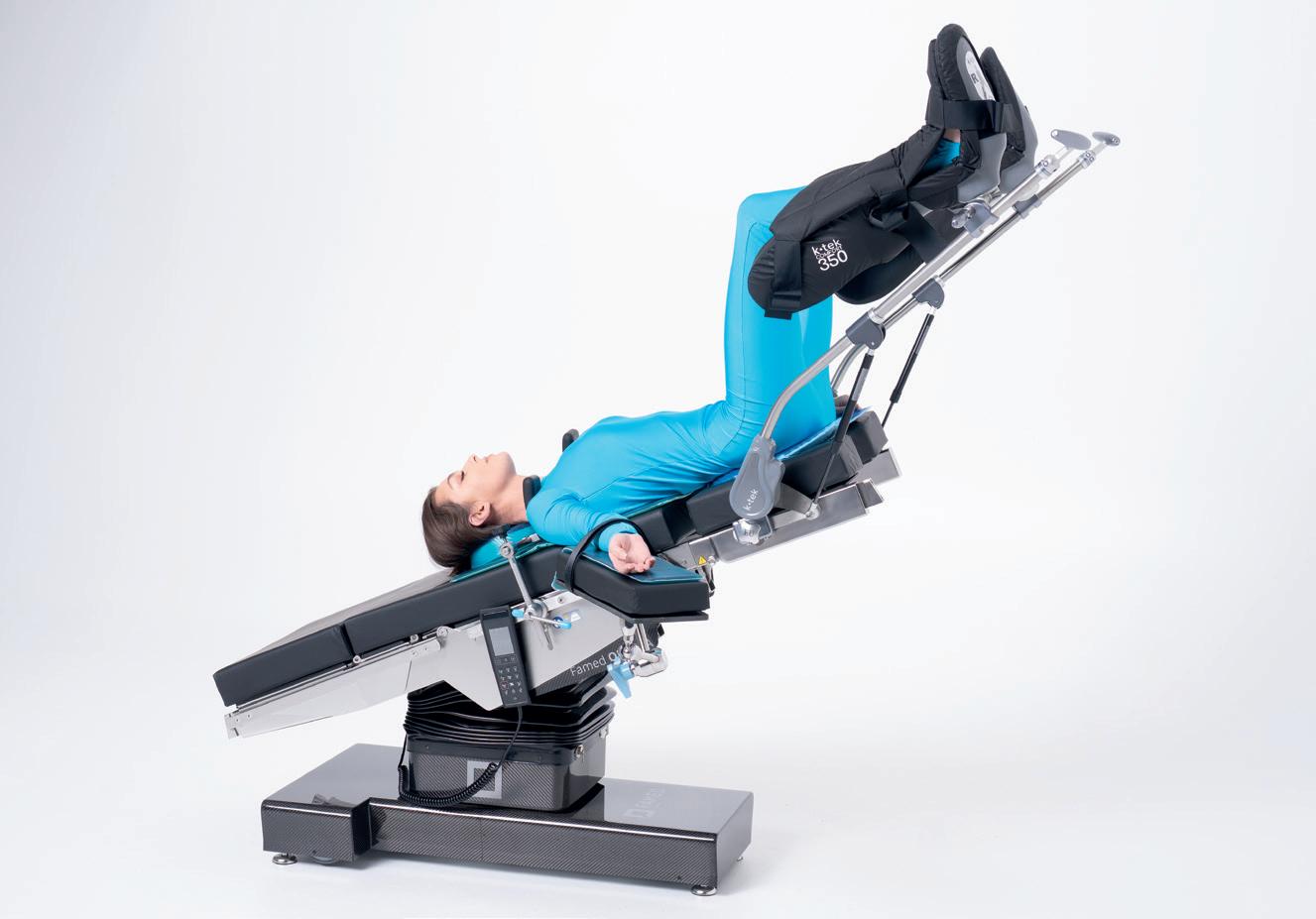

Gynäkologie

• Beinhalter zum Spreizen der Beine [1]

• Einteilige Beinstützen mit 180°-Abduktion [3]

• Verlängerung der Beckensitzplatte [6]

• Beintransfer-Element [10]

• Element rektale Position [11]

• 2-tlg. Beinstützen m. -90° / +90°Gelenk f. rektale Position [12]

Neurochirurgie, HNO, Ophthalmologie

• Zweifach gegliederte Kopfstütze [14]

• 360°-Rückenplattenverlängerung aus Carbon [18]

• Adapter für Kopfstützen und Klemmen [19]

• Kopfstützenadapter (3 Drehgelenke) [21]

• Kopfstützenadapter (2 Drehgelenke) [20]

• Spezial-Adapter für Schädelklemmen [22]

• Dünner, trapezförmiges Element für die Augenheilkunde [25]

• 360° transluzente, mit Carbon konturierte Rückenplattenverlängerung (z.B. für HNO) [24]

Allgemeinchirurgie

• Multifunkt. Verlängerung aus Carbon (360°-Bildgebung) [5][18]

• Sitzteilverlängerung [6]

• Kopfstützen und Adapter für die Kopfchirurgie [19]

• Verlängerungsplatte [26]

• Tischplatte für die Säuglings-und Kleinkindchirurgie [23]

• Kopfstütze mit Doppelgelenk [14]

OZG AG

Mülibodenstrasse 3 CH-8172 Niederglatt

+41 (0) 44 576 02 10 info@ozg.ch www.ozg-healthcare.ch

#wecaremore
