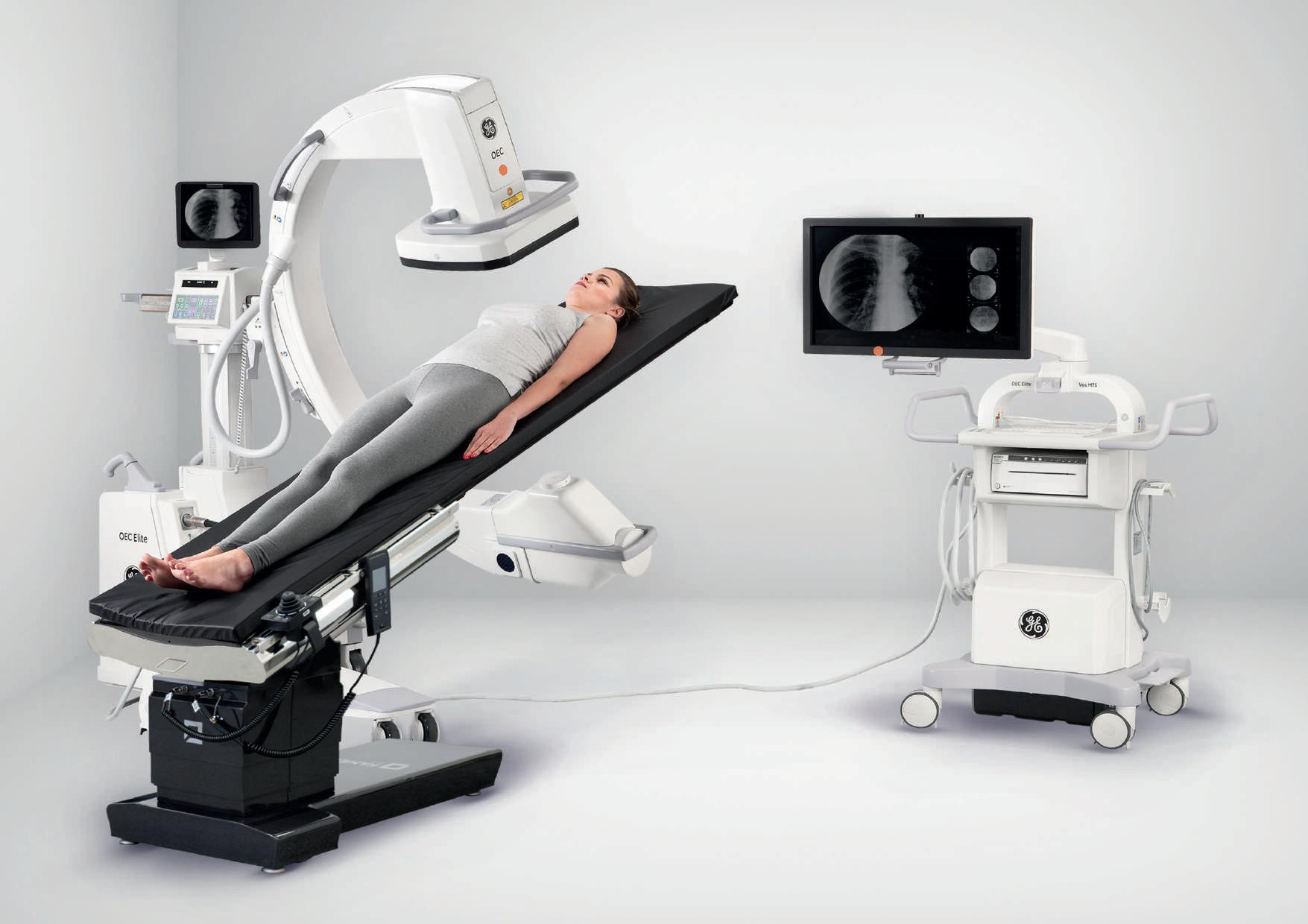

Carbon OP-Tisch FLARE - OZG Broschüre

FLARE WELTREKORD CARBON-OP-TISCH

0,33 mm Al

FLARE

HOCHMODERN UND VOLL-ELEKTRISCH

DER CARBON-OP-TISCH

DER EXTRAKLASSE

Technische Daten und Abmessungen

Gesamtabmessungen:

Maße Liegefläche:

Maße röntgendurchlässiger Bereich:

Minimalhöhe d. Liegefläche:

Maximalhöhe d. Liegefläche:

Längsverschiebung d. Liegefläche:

Trendelenburg:

2.200 x 649 mm

2.200 x 649 mm 1.661 x 550 mm

mm

- 530 mm

Reverse-Trendelenburg: Seitliche Neigung: -16° - 0° 0 - 25° 0 - 20°

Sichere Arbeitslast:

Röntgenstrahlendurchlässigkeit: (der Carbon-Tischplatte)

230 kg

0,33 mm AL* (*Aluminium-Äquivalent)

Standardmässig enthalten:

• 1 x Anti-Dekubitus-Matratze (4 cm dick) mit Memory-Effekt

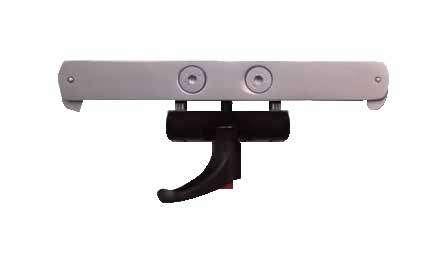

• 2 x InfiniMove™-Normschienen zur Montage von zusätzlichem Zubehör an der Tischplatte

• 1 x Joystick für die Steuerung der Carbon-Tischplatte

• 1 x Fernsteuerung (mit LCD-Display)

• Null-Position-Funktion (über beide Steuerungen einstellbar)

• 1 x Batterie (24 Volt)

2

760

1.160

0

Flare OP-Tisch ist das absolute Flaggschiff unter den Carbon-OP-Tischen weltweit. Unter allen Modellen die derzeit auf dem Markt erhältlich sind, bietet er die beste Röntgenstrahlendurchlässigkeit und gleichzeitig gibt er an Patient und Personal die niedrigste Strahlendosis weiter. Dank seiner vielfältigen Verstellmöglichkeiten und einer Maximallast von 230 kg Tragkraft bei voller Einsatzfähigkeit ist er für nahezu alle Eingriffe aus den unterschiedlichsten Fachgebieten geeignet. Die ultradünne, ergonomisch geformte und vollständig röntgenfähige Tischplatte besteht lückenlos aus hochwertigem Carbon. Dadurch ergibt sich eine makellose Bildgebung, was das Risiko einer Fehldiagnose aufgrund ungenauer Röntgenaufnahmen auf ein Minimum reduziert. Die spezielle Sockelbauweise begünstigt nicht nur die unkomplizierte Anwendung eines C-Bogens, sondern bietet dem Operateur und seinem Team auch gleichzeitig besonders viel Bein- und Fußfreiheit rund um das OP-Feld herum. Vier Stützbereiche gewährleisten dabei die maximale Stabilität des Tisches.

WELTREKORD!! nur 0,33mm AI - mehr Sicherheit für Patient und Personal

Das sind die Vorteile des Flare Carbon-OP-Tisches:

beste Röntgendurchlässigkeit auf dem Markt

optimale Bildgebung während der OP

exzellente Zugänglichkeit für den C-Bogen

minimierte Strahlendosis für Patient und Personal

geeignet für die unterschiedlichsten Eingriffe diverser Fachbereiche

Ausführungen

FLARE CARBON-OP-TISCH

ART.-NR. 081-0250

ANWENDUNGSBEREICH Gefässchirurgie, kardiovaskuläre Chirurgie, Wirbelsäulen- und Neurochirurgie, ERCP, Schmerztherapie, Urologie, Orthopädie, Urologie uvm.

3

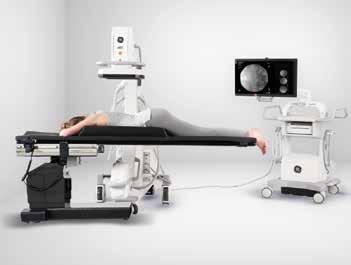

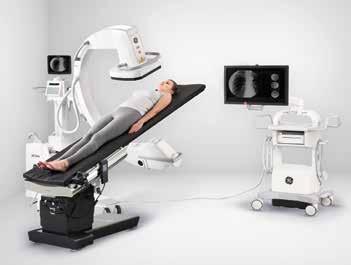

Mehr Freiheit für den C-Bogen

Das niedrige Untergestell, die schlanke und profilierte Tischplatte sowie der Verzicht auf Metallelemente in der Konstruktion bieten viel Platz für ein einfaches Manövrieren des C-Bogens.

Individuelles Einstellen dank Joystick und Fernsteuerung mit LCD-Anzeige

Mithilfe des Joysticks und der Fernsteuerung mit LCD-Display (zeigt den Akkustand und die aktuelle Position an) kann der Flare Carbon-OP-Tisch kinderleicht und völlig individuell in die gewünschte Position gebracht werden - ganz nach Ihren Wünschen und Bedürfnissen. Zudem verfügen die Steuerungen über doppelten Schutz, was ein unbeabsichtigtes Bewegen des Tisches verhindert.

20° in beide Richtungen

4

-16° 760 - 1160 mm

25°

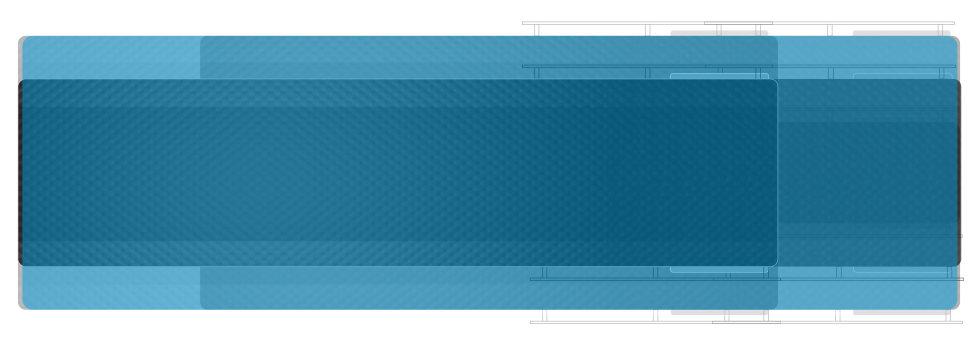

Verschiebung der Tischplatte

Auch die Tischplatte des Flare OP-Tisches kann individuell eingestellt werden. Nach links und rechts haben Sie die Möglichkeit , die Platte um jeweils 125 mm zu verschieben. In der Längsverschiebung kann der Tisch um 530 mm verschoben werden.

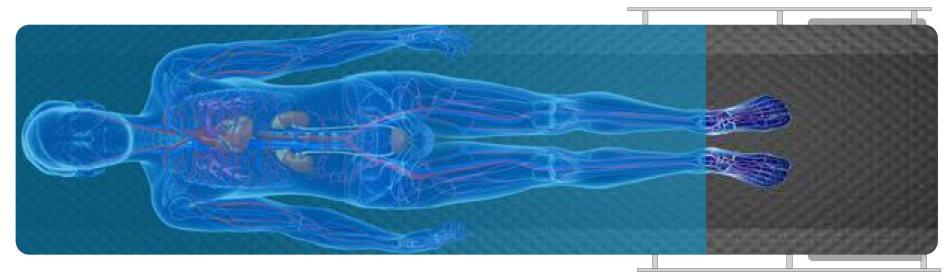

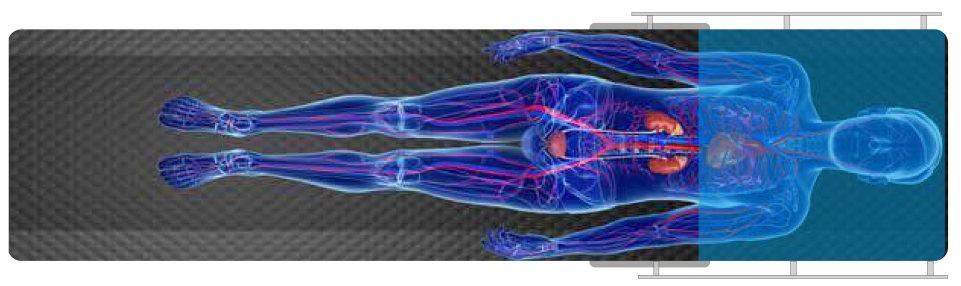

Perfekte Bildgebung dank extremer Röntgendurchlässigkeit

Die Tischplatte des Flare OP-Tisches verfügt über eine durchgehende Röntgentransparenz mit einer Länge von 1.600 mm. Der Bereich der zu 360° vollständig röntgenfähig ist beträgt 1400 x 540 mm und sorgt für eine perfekte Bildgebung.

1.600 mm
