République Algérienne Démocratique et Populaire Ministère de l’Enseignement Supérieur et de la Recherche Scientifique Ecole Polytechnique d’Architecture et d’Urbanisme d’Alger Spécialité : Architecture, environnement et technologies epau Digital Arts Innovation Center - Telemly - INNOVART Un Centre d’Innovation en Arts Numériques Elaboré par : • Mr. YAHIAOUI Oussama Encadré par : • Dr. MESTOUL Djamel • Dr. CHABANE Imane 2021 - 2022 Atelier Eco-Batiment Mémoire de fin d’étude en vue de l’obtention du diplôme d’architecte

REMERCIEMENTS

Tout d’abord, je tiens à remercier Monsieur MESTOUL, Madame CHABANE et Madame ATIK-MEHOUAD pour leurs conseils judicieux, qui ont contribué à améliorer ma réflexion lors de l’élaboration du mon projet. Je désire aussi remercier les professeurs de l’école polytechnique d’architecture et d’urbanisme, qui m’ont fourni les outils nécessaires à la réussite de mes études universitaires.

Je voudrais aussi remercier mes amies et ma famille pour leurs encouragements. Enfin, je souhaiterais exprimer ma reconnaissance envers mes collègues Anes, Wail, Issam, Ilies qui m’ont apporté leur soutien moral et intellectuel tout au long de cette année.

À tous ces intervenants, je présente mes remerciements, mon respect et ma gratitude.

La réalisation de ce rapport a été possible grâce à la participation de plusieurs personnes à qui je voudrais témoigner toute ma reconnaissance.

TABLE DES MATIERES INTRODUCTION GENERALE � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 7 L’approche urbaine � � � � � � � � � � � � � � � � � � � � � � � � � � � 7 DIAGNOSTIC URBAIN � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 8 1 � Situation � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 8 2 � Aperçu historique de Telemly � � � � � � � � � � � � � � � � � � 10 3 � Formes urbaines � � � � � � � � � � � � � � � � � � � � � � � � � � 12 4 � Morphologie du site et sol � � � � � � � � � � � � � � � � � � � � � 14 5 � Gabarits et implantation � � � � � � � � � � � � � � � � � � � � � 15 6 � Biodiversité � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 16 7 � Eau � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 18 8 � Energie � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 19 9 � Contexte social � � � � � � � � � � � � � � � � � � � � � � � � � � � 20 10 � Accessibilité et déplacements � � � � � � � � � � � � � � � � � � 22 11 � Climat � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 24 Cahier de charge climatique � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 25 METTRE À JOUR L’ART (CHOIX DE THEMATIQUE) � � � � � � � � � � � � � � � � � � � � � � 30 1 � Justification du choix � � � � � � � � � � � � � � � � � � � � � � � 30 2 � Vision du projet � � � � � � � � � � � � � � � � � � � � � � � � � � 32 3 � Quel équipement ? � � � � � � � � � � � � � � � � � � � � � � � � � 32 COMPRENDRE LA FONCTION (LECTURE DES EXEMPLES) � � � � � � � � � � � � � � � � � � 34 PROGRAMMATION � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 46 1 � Objectifs � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 46 2 � Activités � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 46 3 � Cibles visées � � � � � � � � � � � � � � � � � � � � � � � � � � � � 46 4 � Programme Quantitatif/Qualitatif � � � � � � � � � � � � � � � � � 47 5 � Organigramme Fonctionnel � � � � � � � � � � � � � � � � � � � � 48 6 � Organigramme Spatial � � � � � � � � � � � � � � � � � � � � � � � 49 LE PARCOURS (CONCEPTUALISATION) � � � � � � � � � � � � � � � � � � � � � � � � � � � � 52 1 � Recommandations de la parcelle � � � � � � � � � � � � � � � � � 52 2 � Inspiration � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 53 3 � Concept � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 54 4 � Implantation � � � � � � � � � � � � � � � � � � � � � � � � � � � � 55 5 � Volumétrie � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 56 6 � Organisation fonctionelle � � � � � � � � � � � � � � � � � � � � � 58 7 � Plan de masse � � � � � � � � � � � � � � � � � � � � � � � � � � � 59 8 � Logique de la façade principale � � � � � � � � � � � � � � � � � 60 9 � Répartition des espaces � � � � � � � � � � � � � � � � � � � � � � 61 10 � Circulation et sécurité � � � � � � � � � � � � � � � � � � � � � � � 64 11 � Système constructif � � � � � � � � � � � � � � � � � � � � � � � � 65 12 � Locaux techniques � � � � � � � � � � � � � � � � � � � � � � � � � 66 13 � Stratégies de durabilité � � � � � � � � � � � � � � � � � � � � � � 67 DOSSIER GRAPHIQUE � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 70 Vue 3D axomonométrique � � � � � � � � � � � � � � � � � � � � � � � 82 Maquette du projet � � � � � � � � � � � � � � � � � � � � � � � � � � � 83 Vues extèrieurs � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 83 Ambiances � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 86 CONCLUSION� � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 89 ANNEXES � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 90

Photo prise le 3/11/2021 par l’auteur6

• Elle a le potentiel d’abriter une vocation artistique (prolongement de l’axe des beaux-arts et le musée), qui est une thématique qui m’intéresse pour mon projet de fin d’étude.

INTRODUCTION GENERALE L’approche

• Sur le plan du quartier, le tissu urbain se dote de plusieurs repères d’une grande valeur dont on cite : Aero Habitat, école des beaux-arts, le musée d’antiquité, le musée de Bar do et enfin le sacré cœur.

Le 28 octobre 2021, nous avons programmé une visite de site au niveau d’Alger centre d’où nous sommes rencontrés près de l’AéroHabitat afin d’accéder à cinq parcelles d’intervention proposées par nos encadreurs Mr MESTOUL et Mme CHABANE de l’Atelier PFE éco-bâti ment. Cette visite avait pour objectif d’avoir une idée initiale sur le contexte urbain (forme de site, localisation, environnement) afin de choisir l’une de ces parcelles et implanter nos différents projets qui seront élaboré selon une approche qui réponds aux critères du dével oppement durable. La parcelle d’intervention qui a retenu mon attention le plus était celle de Telemly pour plusieurs raisons :

• Elle a une forme irrégulière qui s’enferme entre deux bâtiments d’une grande différence de gabarits entre eux, formée de plusieurs niveaux en gradin, celle-ci est une contrainte qui pourra m’aider à créer un bâtiment d’une qualité architecturale en termes de façades, volumétrie et organisation spatiale.

Notre étude a été soumise à certaines étapes afin d’obtenir les meilleurs résultats qui aideraient à déterminer les meilleures recommandations possibles dans le contexte choisi (Telemly), pour ces étapes il était nécessaire de faire appel à certains outils d’investigation (le questionnaire, l’enquête, la simulation numérique et l’observation) urbaine

7

DIAGNOSTIC URBAIN

1 � Situation

Fig. 1 : situation de notre site au niveau d’Alger (Carte d’Alger 2022 : openstreetmap.com)

Telemly se situe au niveau de la com mune d’Alger centre qui constitue le cœur de la Wilaya offrant d’une vue intéressante sur la baie grâce à sa topographie qui permet d’avoir des belles plongées visuelles. Ce quartier se situe à l’ouest (entouré par El Biar, Oued koreiche et la Cas bah du côté nord, le port et Agha à l’est. (Fig. 1)

8

2 : Plan actuelle de telemly récupére sous format Dwg traité par l’auteur 100 EspaceBati Espace/Batimentvert important 9

Notre Parcelle se situe au niveau du quartier de Telemly (Fig. 2), in scrite dans un tissu haussmannien et entourée de plusieurs édifices de valeur historique et de différents styles architecturaux dont on cite l’aérohabitat, l’immeuble pont, l’école des beaux-arts, musée de Bardo et le musée national des antiquités islamique, ce quartier est doté aussi de trois parc/jardin d’une grande impor tance.Fig

La période d’urbanisation ottomane : cette ère consistait à l’intervention au niveau de notre quartier étudié par la réal isation d’un aqueduc secondaire, construit durant l’année 1550 qui avait pour objectif de faire transporter les eaux captées des ravins afin d’alimenter la médina en as sistant l’aqueduc le plus important de Ain Zeboudja [ La première ville d’Alger : La Casbah, « le complexe palatio-défensif de la Citadelle d’Alger » Dalila Kameche-Ouz idane (Fig. 3). Cette période connait aussi la construction de quelques villas de Fahs tel que la maison de Prince Omar, l’actuelle musée de Bardo. (Dahdah Hassina, Houas Sabrina,2018) Fig 3 : tracé de l’aqueduc ottoman (Dalila Kameche-Ouz idane, 2015) 0 100 200 Aqueduc Ain Zeboudja Aqueduc de Telemly l’actuelle Bd Krim Belkacem CimetièreArabe CimetièreArabe Jardin d’essai

BirtrariaCanal ChampsHammaCanaldesmanoeuvre d’interventionSite

2 �

Aperçu historique de Telemly Le quartier de Telemly s’était évolué au cours de trois périodes importantes (période ottomane, période colonial, période de fin de colonisation). Son appellation est d’origine berbère “Thala oumlili” ou “Thala oumeley” qui veut dire “source blanche/source ombragée” Étant donné que cette partie de ville était con struite sur un terrain bourbeux qui est connu très fréquemment par les glissements de terre.

10

Fig 4 : chemin de telemly (diaressaada.alger)

Fig 6 : Alger les grattes ciels, l’aéro-habitat (Simon Bequet , 1958)

La période coloniale 1830 - 1900 : Consiste à l’aménagement du chemin du Telemly l’actuelle boulevard Krim Belkacem, à partir de 1863 suivant le tracé de l’aqueduc ottoman. (Fig 4) La période coloniale 1900 – 1950 : C’était dans cette période que Telemly connait un développe ment urbain ou elle faisait partie du programme d’extensions d’Alger, marquée par l’apparition des grands jardins méditerranéens (Fig. 5) (sfindja, lib erté, Beyrouth) et des nouveaux immeubles d’hab itations ainsi que des bureaux de plusieurs styles architecturaux, D’un gabarit assez important qui se varie de R+6 jusqu’à R+22 grâce à la fiabilité des techniques de construction du mouvement mod erne. (Fig. 6)

Fig 5 : vue génerale du Parc Galland (actuellement Liberté) (Algeroisementvotre.fr photo prise en 1925) 11

3 � Formes urbaines Typologies et styles Comme étant Alger est une ‘’Lab oratoire d’architecture et urbanisme ’’, les typologies (Fig. 7) qu’existent au niveau de Telemly sont diverses. Notre parcelle s’inscrit dans un tis su formé de plusieurs bâtiments de différents styles architecturaux « Formes importées » ou issues d’un « métissage culturel », dont on trouve le néo-mauresque, néo-classique, le moderne et des constructions de Cettepostindépendance.diversitéacréé un paysage urbain et un langage architecturale riche. 100 Fig 7 : les typologies au niveau de Telemly (Boussad AICHE, Farida CHER BI et Leila OUBOUZAR.) (Julie Faivre,2018.) 12

• La symétrie dans la composi tion du bâtiment et la façade . • La couleur blanche • La forme des fenêtres • La présence des acrotères • Les portes monumentales • Des maisons individuelles style néo-classique qui ont subi des modifications en ra joutant des éléments du style néo-mauresque. • L’harmonie proportion nelle • La couleur blanche • Organisation couronnement« soubassementtripartitecorps/» • La présence des con soles • Balcon avec garde corps en ferronnerie•Les formes rationnelles • La géométrisation de la façade • La couleur blanche • Les formes épurées  • L’implantation suivant les courbes de niveau • L’exploitation des vues • Les toit terrasse • La rationalisation des formes (rectiligne) • L’implantation suivant les courbes de niveau • Exploitation des vues • Toit terrasse • Implantation imposante • Système de grille en façade • Le volumes de circulation verticale visible de l’extérieur • Système de coursive extérieur • Utilisation du plan libre ModernismeNéo-MauresqueStylecombiné Art déco Néo-classique 13

14

4 �

Fig. 9: coupe topographique BB’ de boulevard Krim Belkacem Fig 10. : les limites du risque des glissements de terrains. (Hallal, 2019) Risque deMouvementsterrainsFaible ModéréSéismesNiveau

La morphologie de Telemly qui se dote d’une forte pente offre une plongée visuelle intéressante sur la partie basse d’Alger centre ainsi que la baie mais le sol de ce quartier est de nature marécageuse, ce qui pose des risques de glissements de ter rain. Comme étant Alger est connue par ce dernier, les glissements de El Biar sont les plus importants, délim ités par le chemin Bougara et Rue Didouche Mourad (Fig. 10) et actifs depuis l’époque ottomane.

Morphologie du site et sol

Fig. 8: coupe topographique AA’ a partir sacré cœur jusqu’à parc tifariti Source : google earth

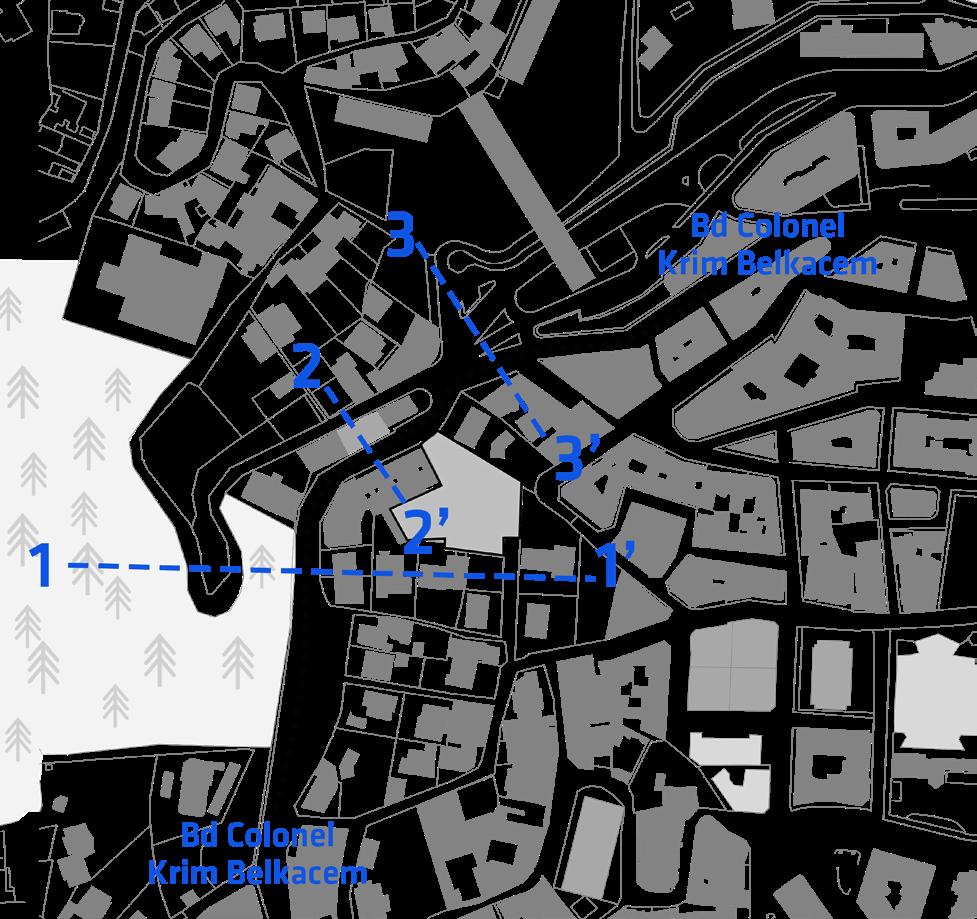

5 � Gabarits et implantation coupe 1 coupe 2 coupe 3 L’implantation des différentes con structions de diverses gabarits qui varient entre R+1 jusqu’à R+20 le long du Boulevard Krim Belkacem (Fig. 11) implantés suivant les courbes de niveaux, le paysage urbain est ainsi formé d’une composition séquenti elle selon l’axe de Krim Belkacem en tre diverses parois : bâti/bâti et bâti/ non bâti (Fig. 12). Fig. 12 : Coupes le long du boulevard Krim Belkacem Fig. 11 : les gabarits du site d’intervention 15

Fig 14 : Les vues sur la baie d’alger depuis Telemly Fig 15 : distribution des racines du Pin (l’arbre dominant au niveau de telemly) Jardin de l’école des Beaux-Arts Jardin de la Liberté Parc JardinJardinTifaritideBeyrouthdel’Aurassi

Telemly est le quartier le plus vert d’Alger (pou mon vert de la ville), plusieurs jardins le ponctu ent, jouant le rôle d’une jonction entre la partie haute et basse du quartier. Ces jardins injectés le long de l’axe Colonel Krim Belkacem (Fig. 13) contribuent à la dépollution à travers leurs plan tes et à la réduction de l’ilot de la chaleur. Étant donné que ces jardins sont implantés en hauteur de la ville, ils offrent des espaces de détente avec des vues sur la baie. (Fig 14) La verdure couvre une partie de 33% de la sur face totale de Telemly cela représente un terrain perméable, ces jardins et parcs représentent un élément important dans la gestion des eaux pluviales et la protection du site du risque des glissements à cause de la nature marécageuse du sol de ce quartier. (Fig 15) Fig 13 : Plan d’implantation d’espaces verts de telemly

EDCBA E 0 50 100 200 400 C A BD E 10 5 16

6 � Biodiversité

Parc Tifariti 17

Types de végétation : Les palmiers, les arbustes, le gazon, plantes aquatiques, arbre de grandes dimensions dont on y trouve le pin, ce dernier est un arbre persistant important pour lutter contre le glissement.

Caractéristiques

Opter pour le cadrage des vues offertes par les jardins et la baie au niveau des équipe ments, avec la préservation des espaces verts existants (non-aboutie actuellement). Ce jardin est doté de plus de 60 arbres, mais généralement on trouve : les Palmiers, Arbre de foret (Chêne, Le pin), fleurs, arbuste, gazon, plantes grimpantes. Le pin et le chêne stabilisent le sol afin d’éviter son érosion face aux vents et eaux. Le reste est pour le traitement du Jardin Jardin Beyroute Parc de Liberté

Le pin, les eucalyptus, arbuste, gazon, fleurs, le cèdre. Ce parc de 33000m² joue le rôle le plus important dans la stabilité du sol vu qu’il se situe au milieu de la zone des glissements du terrain. Recommandations

Fig 17 : perméabilité des sols au niveau d’Alger (Astite Samira Wissam 2018)

Risque zone21 AucunInondationsrisqueNiveau

Recommandations

7 � Eau Selon le découpage de SEEAL (société des eaux et d’assainissement d’Alger), Telemly s’inscrit dans un réseau de type unitaire majoritairement gravitaire grâce à la morphologie du site, dont l’exutoire naturel est la Mer méditerranéenne. Les ouvrages qui composent ce réseau ont été réalisés durant différentes périodes (ottomane, coloniale, postindépendance). Telemly comme toutes les villes algériennes, souffre d’une mau vaise gestion de déchets qui perturbe le bon fonctionnement du réseau d’assainissement (regards bouchés par les déchets) ce qui cause une stagnation des eaux dans des sols imper méables. (Fig 16) Le sol de notre site est divisé en deux parties en termes de perméabilité, la première a aucun rôle hydrogéologique et la deuxième du côté Parc Tifariti a une perméabilité moyenne. Cela nous renseigne sur l’importance des espaces verts au niveau de Telemly qui est une zone a forte urbanisation résultant des terres moins perméables dont on trouve que les jardins et parcs qui ont le rôle le plus important dans la ré duction du risque des inondations. (Fig 17)

18

Privilégier des surfaces perméables pour les parcours piétons et installer des sys tèmes de récupération des eaux pluviales qui renforce l’ancien réseau d’assainissement.Fig16: schéma illustrant la perturbation du réseau d’assainisse ment par les déchets.

Achever la réduction de l’empreinte écologique est possible pour notre site qui offre un poten tiel énergétique assez important grâce à l’expo sition des parois urbains aux éléments naturels du climat méditerranéen durant une période longue qui suffit pour exploiter ces énergies.

Recommandations Utiliser des matériaux de construction qui offrent du confort hygrothermique. Remplacer les lampes à incandescence par des lampes LED pour une réduction de la consommation d’au moins 30% et privilégier une alimentation à base de panneaux photovoltaïque pour l’éclairage public. Tab.1 : La consommation d’énergie électrique produite en 2017 au niveau d’Alger (GWh) (Sonelgaz, Juin 2018) WILAYA ALGER ORAN SETIF CONSOMMATION GWh Éclairage public 59% Habitat Equipement17%13%Mosquées7%Perdu4%1560.00 143.38 202.00 19

8 � Energie Telemly ne connait aucune stratégie qui ont pour objectif de réduire l’empreinte écologique et minimiser la consommation énergétique par la réduction du bilan d’électricité et du gaz qui témoigne ces dernières années, une évolution de demande importante et particulièrement en période estivale, atteignant des pics de con sommation importants (Tab.1). Cette forte aug mentation de la demande est une conséquence directe du changement des habitudes du con sommateur et l’amélioration de sa qualité de vie, ainsi que la pulsion donnée au secteur économique et industriel.

Les éléments naturels de ce climat sont captés dans une durée minimale de 9h dont on cite : les vents de la brise marine, le soleil, les eaux pluvi ales importantes (taux de précipitations annu elles importants).

9 � Contexte social Population et tranches d’ages

Les populations se varie sur le plan d’Alger d’où elle s’augmente allant des périphéries jusqu’à Alger centre (Fig. 18). Telemly s’inscrit dans un milieu ur bain très dense en termes de popula tion. Les habitants de cette commune sont des personnes relativement âgées et des jeunes (Fig. 19). Statistiquement en équilibre par rapport le nombre des hommes et femmes dont leurs âges se varie de l’intervalle (15-19ans) jusqu’à 30-34.

Fig 19 : les tranche d’ âges des habitants au niveau d’Alger (Lila, analyse des Données RGPH 2008, 2016) Recommandations

Cela détermine les fonctions néces saires pour ce quartier qui ont pour objectif d’enrichir son programme urbain et répondre aux besoins des popula tions qu’occupent ce site par l’injection des équipements de divertissement, sportifs etc...

20

Fig 18 : densité de la population au niveau d’Alger (Données RGPH 2008)

L’activité résidentielle est celle qui prend un pourcentage important du foncier de telemly. Dans l’autre côté, on constate que ce quartier manque des équipements de proximité de tous aspects ou il y’a que des bâtiments cultuelles et pédagogiques qui ne sont pas des activités nécessaires pour acquérir une mixité sociale. (Fig.Selon20)le questionnaire qu’on a élaboré, Telemly est occupé par un ensemble d’usagers diverses : étudiants 49%, travailleurs 38.1%, Résidents et des chômeurs, ainsi que des passagers qui passe par Krim Belkacem très souvent La ma jorité des usagers sont des jeunes (résidents et étudiants) qui trouve telemly un quartier doté d’une accessibilité facile, mal étudié en termes de programmation urbaine malgré son potentiel Recommandations

Activité résidentielle Activité Cultuelle Activité pédagogique

21

Opter pour l’injection des équipements qui as surent le renforcement des aspects existants au niveau de Telemly ainsi qu’offrir des espaces pour les étudiants et d’emploi pour les jeunes chômeurs de la région. Aborder un sujet de tendance qui va permettre à la société de se développer et se mettre à jour avec les notions de nos jours.

Activités et usagers

Fig 20 : Les activités du site d’intervention.

10 � Accessibilité et déplacements

Notre site d’intervention est accessible du côté AGHA et le port par la rue Didouche Mourad, l’avenue Ahmed Bougera du côté El Biar. Les deux voies mènent vers Boulevard Colonel Krim Belkacem qui divise telemly en deux partie (Fig. 21) et contient le plus grand flux mécanique et piétonne permettant accès facile à notre par celle en se repérant par l’Aero habitat.

Le déplacement piéton est très limité (Fig. 22) au niveau de telemly d’où les modes de transport disponibles pour se déplacer sont le métro au niveau de la station Khalifa Boukhalfa loin de notre site approximativement de 850 mètres (15min)

Recommandations

22

Fig 21

Et une ligne de bus qui se prolonge à partir de la rue de Mohamed 5 vers Krim Belkacem. Ce quartier témoigne aussi un problème de sta tionnement, ce qui a résulté des parkings illicites (de part et d’autre au niveau du bd Krim Belka cem, au niveau des parcours piétonnes). : illustration montrant l’importance de boulevard de Krim Belkacem

Opter pour l’intégration des notions de la Smart city (le numérique) afin de faciliter les modes de déplacement et la mobilité. Prendre en compte la mobilité douce.

Axe Krim Belkacem Notre Parcelle Stationnement illicite Fig 22 : carte de repères, accessibilité et déplacement au niveau de Telemly 23

11 � Climat

Pluviométrie

Fig 24: Température horaire moyenne à Alger (2014~2022)Fig 23: Température moyenne maximale et minimale à Alger (2014~2022)

La période pluvieuse de l’année dure 9,2 mois. Le mois le plus pluvieux à Alger est décembre, avec une chute de pluie moy enne de 66 millimètres. La période sèche de l’année dure 2,8 mois, du 8 juin au 1 sep tembre. Le mois le moins pluvieux à Alger est juillet, avec une chute de pluie moyenne de 2 millimètres.

Fig 25 : Pluviométrie mensuelle moyenne à Alger (2014~2022) Le climat d’Alger, Région influencée par la mer méditerranée, elle bénéficie d’un climat maritime tempéré. Il se caractérise par un hiver doux et hu mide, un printemps précoce et plutôt pluvieux, un été avec coïncidence de la chaleur, de la sécheres se et de l’ensoleillement, et un automne, pluvieux avec des orages parfois très violent, de courtes durées et d’intensité forte. Elle est située dans la zone E1 dont. Le mois le plus chaud de l’année à Alger est août, avec une température de 30 °C. La saison fraîche dure 4,0 mois, du 25 novembre au 24 mars, avec une température quotidienne moyenne maximale in férieure à 18 °C. Le mois le plus froid de l’année à Alger est janvier, avec une température moyenne minimale de 6 °C et maximale de 15 °C.

Source : Rapport weatherspark.com

24

Tab 2 : Tableau des données climatique d’Alger de Climate consultant 6.0 Simulation numérique des vents : Afin d’identifier les vents que peuvent se produire au niveau de notre zone d’intervention nous avons utilisé le logiciel AUTODESK FLOW DESIGN qui détermine le plus précis possible les effets des vents créent réalisés par les parois du milieu étudié. Les données saisies ont été ressorties du CLIMATE CONSULTANT qui nous à donner les vents dominants ainsi que les vitesses de chacun (Tab. 2)

Cahier de charge climatique

Afin de satisfaire les exigences bioclimatiques, il est nécessaire d’opter pour des stratégies d’été et d’hiver dont en été : Refroidissement par ventilation naturelle, Haute masse thermique nocturne rincée, Brise soleil des fenêtres, quant en hiver : Gain de chaleur interne, Gain solaire direct passif avec chauffage à service minimal. 1 � vents urbains

25

ConfortRésultatsd’hiver

: Effet bourrasque : vitesse minime qui tend vers le 0, qui se forme derrière les obstacles causant le détournement du vent et la formation de tourbillons en plan et en élévation. Au niveau du rez-de-chaussée urbain ; une variation de vitesse du vent entre 0 et 2.8 m/s est enregistré ; contrairement au niveau des plateformes inférieurs où la vitesse est nulle.

Recommandations

: Exploiter un maximum de vents afin d’assurer la ventilation et le rafraichissement des espaces que nous allons concevoir (extérieurs ou intérieurs) comme par exemple mettre en place des dispositifs qui favoris ent la pénétration d’air (patio, ouvertures bien orientées.).

: Éviter les vents qui peuvent poser un inconfort thermique ou une gêne physique par des barrières ou des arbres. Il faut éviter d’atteindre la hauteur du 10ème étage de l’Ae ro-habitat. Confort d’été : Des survitesses sont enregistrées à des niveaux altimétriques élevés ; par exemple ; on remarque que le flux du vent s’intensifie aux alentours du 10ème étage de l’Aero habitat. Un effet venturi : au niveau de notre parcelle on constate qu’à partir du 6ème étage l’effet venturi se forme à cause des deux immeubles qui la cerne d’une vitesse allant de 2.5 à 3.5m/s.

26

Recommandations

Afin d’élaborer les masques solaires de notre parcelle, nous avons fixé trois points différents de cette dernière dont : Le point A manqué de l’ensoleillement pendant toute l’année, ce qui nécessite de faire appel à la transparence du côté sud, la solution que peut être apportée est de laisser la façade allégée sans aucunes protections et faire orienter vers le sud.

occultationnécessaireoccultationnécessaire

2 � Masques solaires

Le deuxième point B de la parcelle profite d’une bonne ensoleillement côté sud et est, ce qui exige de faire appel aux occultations. Le point C consiste aussi de se protéger du soleil du sud et laisser les ouvertures du côté est et ouest libre pour optimiser l’éclairage des espaces.

occultationnécessaire expositionnécessaire

27

CBA*B*A *C

3� Julie Faivre, Mémoire de master, L’ARCHITECTURE ALGÉRIENNE : l’impossible héritage, 50 52 , École Camondo

• Mémoires :

2� Boussad AICHE, Farida CHERBI et Leila OUBOUZAR, Patrimoine architectural et urbain des XIXème et XXème siècles en Algérie. « Projet Euromed Héritage II. Patrimoines partagés », , Département d’Architecture

2� Données RGPH 2008 compilées et cartographiées par CHABANE, Lila, 2016 Dynamiques socio spatiales et typologie des communes de la ville d’Alger suivant les résultats des deux recensements de la population RGPH 1998 et RGPH 2008 Québec Observatoire démographique et statistique de l’espace francophone / Université Laval, Québec, 46 p (collection Rapport de recherche de l’ODSEF)

• Articles : 1� Dalila Kameche-Ouzidane, Ma découverte du système des eauxq ui alimente le complexe palatio-défen sif de la Citadelle d’Alger : un aqueduc à souterazi de près de huit mètres dehaut Auteure : Dalila KA MECHE-OUZIDANE Docteure en Histoire des Techniques du Conservatoire National des Arts et Métiers de Paris Maître de conférences EPAU : Présentation d’une ingénierie de l’eau que prend sa source à Byzance et qui s’érige en art hydraulique sous l’Empire ottoman, 2015.

Références Bibliographiques • Sites Web et autres: 1� Carte d’Alger 2022 : openstreetmap.com 2� Photo Alger centre prise en 1925 : Algeroisementvotre.fr 3� Carte d’Alger durant la période coloniale : diaressaada.alger 4� Alger les grattes ciels, l’aéro habitat : carte postale, Simon Bequet , 1958 • Statistiques :

1� Sonelgaz, Juin 2018, La consommation d’ énergie électrique produite en 2017 au niveau d’Alger, Présenta tion du modèle de consommation énergétiques au niveau des communes.

2021 4� Dahdah Hassina, Houas Sabrina, mémoire de master : Incubateur design art à Telemly, Université Mouloud MAMMERI Tizi Ouzou, 2018-06-21

2� Hallal, N Yelles Chaouche A Hamai L Lamali A Dubois, L Mohammedi Y Hamidatou M Djadia L Abtout 2019, Spatiotemporal evolution of the El Biar landslide (New field observation data constrained by ground pene trating radar investigations Bulletin of Engineering Geology and the Environment.

3� Rapport weatherspark�com : analyse statistique de rapports météorologiques horaires historiques et de reconstructions modélisées du 1 janvier 1980 au 31 décembre 2016.

1� Astite Samira Wissam, analyse et évaluation de la vulnérabilité aux inondations, cas d’étude Alger, USTHB, 2018 p 20

30

Afin de répondre à cette question partiellement nous somme inscris dans un contexte qui fait accroitre une philosophie, une synthèse de l’analyse urbaine et un choix personnel

Ce qui est arrivé est arrivé, qui est une expression de foi dans la mécanique du monde, et non une excuse pour ne rien faire”. La décision que nous sommes sur le point de prendre n’est peut-être pas une décision libre, mais elle pourrait aussi être le facteur causal qui détermine l’avenirelle pourrait être la cause de ce qui est destiné à se produire depuis le début des temps. Nous ne saurons jamais ce que l’avenir aurait pu être. Mais cela ne signifie pas que l’avenir qui se produira se produira toujours, quelles que soient les actions que nous entreprenons. Nos actions comptent et le fatalisme est donc bien une expression de la “mécanique du monde”, et non une excuse pour ne rien faire.

Cela signifie que notre équipement va être un début de développement qui dépend sur le passé et détermine le fu tur, qui permettra de découvrir le potentiel du numérique au niveau de Telemly. UNE PHILOSOPHIE

L’APPROCHE UNE PHILOSOPHIE UN PRODUIT DE LA VILLE UN SUJET DE TENDANCES

1 � Justification du choix CHOIX DE THEMATIQUE • Comment renforcer l’identité de telemly ?

• Intelligence artificiel (Fig 27) Outil pour créer des interactions inédites avec d’autres mé dias, outils et concepts.

Fig 28 : Exposition d’art par AR (réal ité augmentée) 31

• Réalité augmenté (Fig 28) Elle désigne souvent les différentes méthodes qui permet tent d’incruster de façon réaliste des objets virtuels. UN SUJET DE TENDANCES

Fig 26 : Le premier NFT Fig 27 : Art Génératif crée par Refik

musée antiquitésdes EcolemuséeBardodesBeauxArts

Après le diagnostic urbain, il était possible de compren dre que l’aspect d’art représente une partie importante au niveau de Telemly, cela nous a renseigné sur le potentiel de cette identité qui a besoin d’un renforcement par l’injection d’un équipement qui abrite l’activité d’art comme un as pect principal, ainsi que secondaires, mais quel art serait-il

• Création des NFT (voir fig 26) (non-fungible token) un type spécial de jeton cryptographique qui représente un objet numérique tel qu’une image, une vidéo, un fichier au dio, auquel est rattaché une identité numérique.

ProjetNotre deprolongementl’axeColonelKrimBelkacem

BILAN POUR LE MARCHÉ DES NFT EN 2021 : En 2021, un jpeg a été vendu 69,3 millions de dollars, le premier tweet de Jack Dorsey pour 2,9 millions de dollars, la vidéo Charlie bit me! pour 623 000 €, le code source du World Wide Web pour 5,4 millions de dollars, le mème Disaster Girl pour 400 000 $… À la moitié de l’année, les transactions représentaient déjà plus de 2,5 milliards de dollars de ventes.

UN PRODUIT DE LA VILLE

? Nous témoignons aujourd’hui que l’art qui se manifeste est “DIGITAL”, abordé partiellement par les étudiants de l’école des beaux-arts

l’art

DIGITAL INNOVATIONARTSCENTER Cette thématique a pour ob jectif d’avoir un double rôle socio-économique dont il va renforcer l’identité de Telemly tout en permettant aux jeunes (étudiants des beaux-arts, les résidents) intéressé à l’art de se mettre à jour avec les ten dances de ces jours en faisant de leurs talents une chance de développer l’économie en créant une nouvelle source de revenus (vente d’art numérique comme NFT). Enfin assurer l’offre d’em plois aux jeunes chômeurs de TelemlyCelanous a donné l’idée d’im planter un equipement qui offre des espaces d’apprentissage, création et expérimentation de l’image, la vidéo et tout oeuvres d’art numérique. L’equipement qui répond aux ces besoins est un centre d’innovation en arts numériques (Fig 29) : Une classe d’apprentissage Ashcan

Fig. 29

2 � Vision du projet 3

Digital art studio 32

chomeursJeunesetétudiantsJeunesrésidents au niveau de Telemly l'ASPECT NUMERIQUE se mettre à jour o re des emplois double role socio-économique � Quel équipement

de

INJECTION DE

1 � CAST : The Media Lab, Université de Massachussets

Le MIT Media Lab (Fig 31): Center for art, science and technology (CAST) est un laboratoire d’un des Instituts du Massachusetts Insti tute of Technology, USA. CAST soutient d’encourager la phase expérimentale de la création ar tistique, CAST fournit des espaces pour la créativité et des subventions de recherche pour les professeurs, les conservateurs et les associés postdoctoraux. Afin de partager le travail créatif et les connaissances avec le public. CAST produit des concerts, des symposiums, des ex positions et des publications sur de multiples supports médiatiques.

Fig. 32 : Salle de détente de MIT LAB Fig. 33 : Salle de Lecture de MIT LABFig. 30 : Situation de MIT Lab34

LECTURE DES EXEMPLES

Fig.31 : Vue extèrieur de MIT LAB

Chacun d’entre eux comporte un espace ouvert, d’environ 40 pieds carrés et 21 pieds de haut, entouré de bureaux de professeurs vitrés au niveau de la mezzanine. Tous les es paces de recherche ont au moins une exposition extérieure, entièrement vitrée, en plus des cloisons en verre entre les laboratoires et les espaces sociaux adjacents.

La disposition spatiale attire également les visiteurs, ain si que les occupants réguliers, à travers l’ensemble du bâ timent. Certains arriveront par le nord, par Wiesner, auquel la nouvelle structure est reliée sur plusieurs étages. Mais la plupart d’entre eux entreront par les coins sud-ouest ou sud-est, et traverseront un hall lumineux qui sert également de galerie. Pour atteindre les espaces publics supérieurs, ils pourront ensuite monter dans des ascenseurs vitrés ou traverser les atriums interconnectés en empruntant des passerelles en forme de pont et une série d’escaliers auda cieusement peints et subtilement sculptés pour ponctuer cet espace minimaliste. La voie de circulation entre le hall d’entrée et le dernier étage fait passer les utilisateurs du laboratoire et les invités par les ateliers, dont la superficie varie de 5 000 à 8 500 pieds carrés, mais qui partagent la même configuration de base.

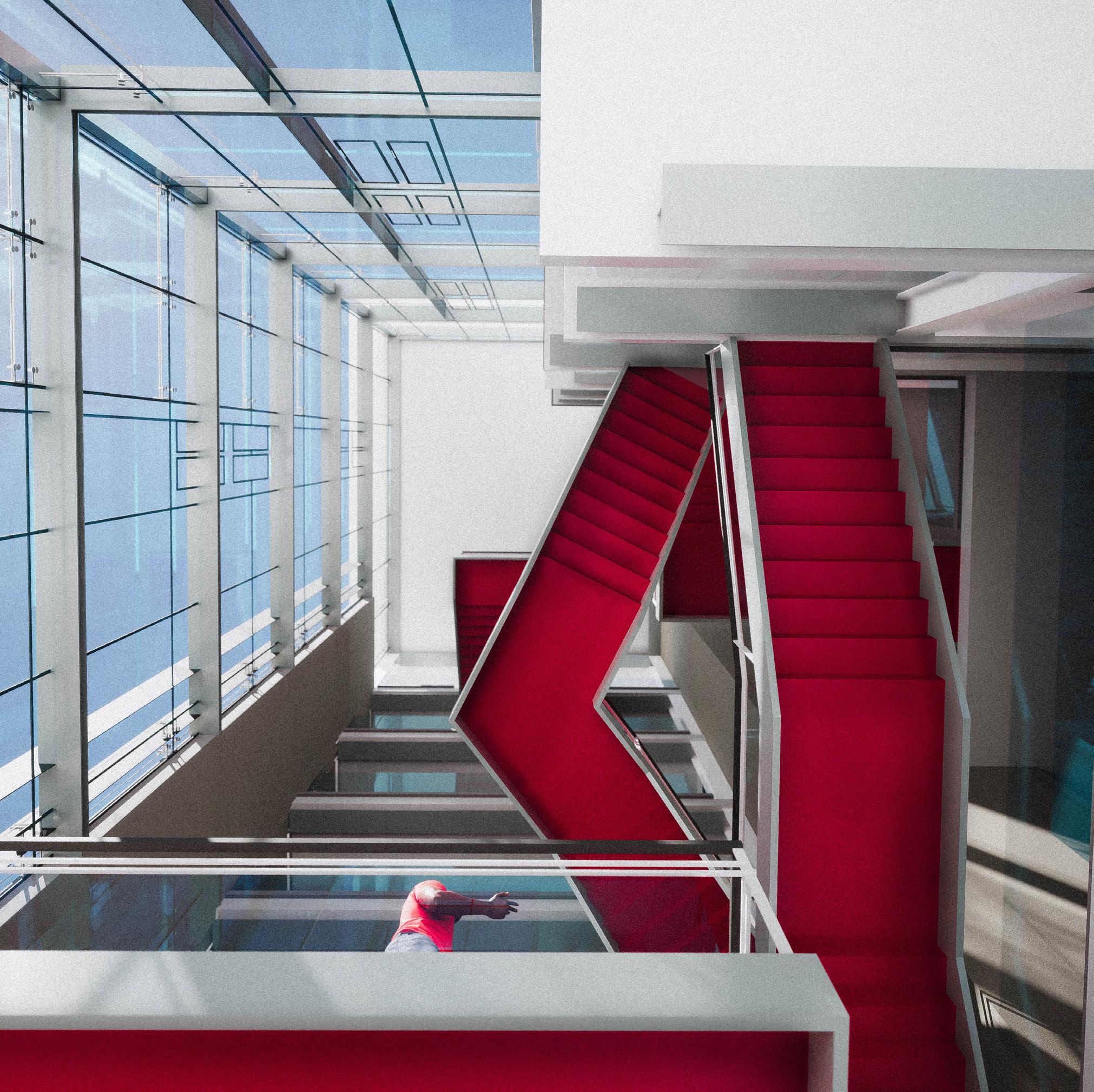

Fig. 34 : Atrium de MIT LAB Fig. 35 : Machine shop de MIT LAB 35

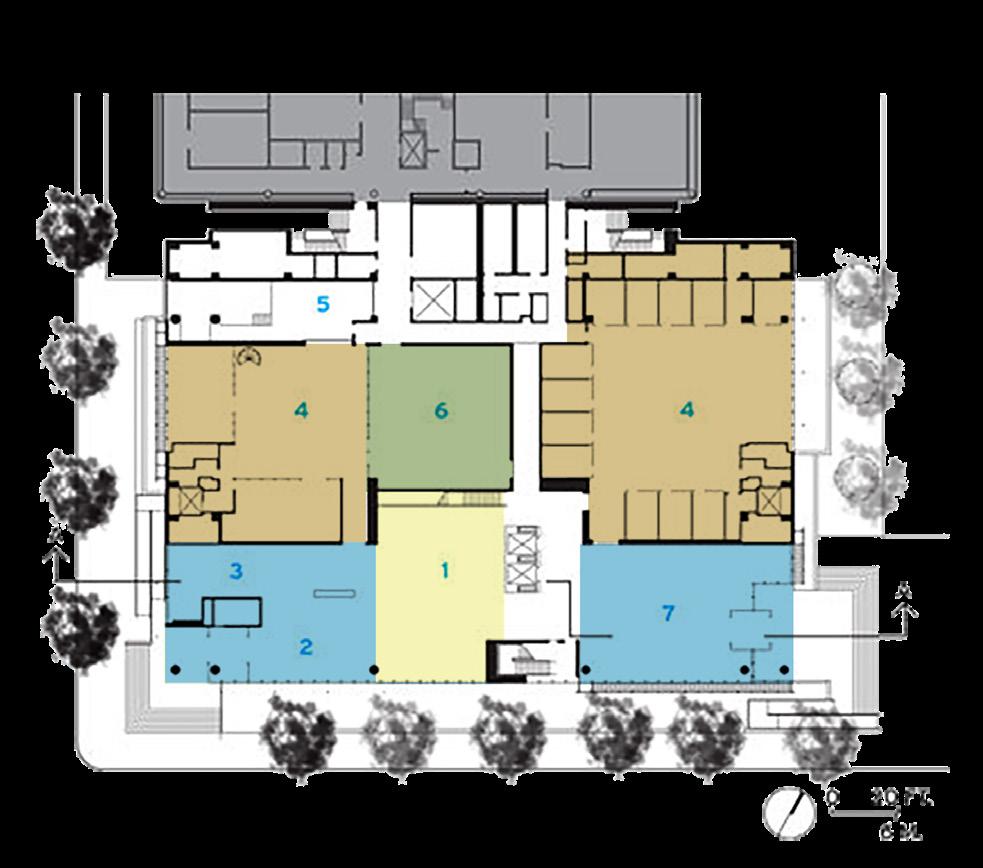

1 � 1 Quantité et Qualité Espace Surface • Lobby 60m² • Atrium 150m² • Gallerie 100m² • Laboratoire de recherche 270m² • Quai de chargement 50m² • Machine shop 180m² Espace Surface • Atrium 150m² • Salle de conférences 290m² • Laboratoire de recherche 270m² Le bâtiment s’ouvre sur un atrium associé avec des espaces d’exposition, prenant des circulations linéaires nous arrivons aux espac es d’apprentissage et boutiques d’art (Ma chine shop). L’accès aux niveaux supérieurs se fait par des escaliers de qualité architec turale et des ascenseurs Plan RDC Plan R+2 36

Espace Surface • Cuisine 100m² • Salle polyvalente 600m² • Salle de lecture 340m² • Réception 150m² • Administration 270m² • Salle de détente 130m² • Café 80m² Collaboration Apprentissage Loisirs Atrium Administration Besoins secondaires Une organisation centrale autour de l’atri um sur plusieurs niveaux afin d’assurer la distribution vers des espaces d’exposition et collaboration, des espaces d’apprentis sage, et des boutiques et des espaces de lo isirs sur le plan du quatrième et cinquième niveau Plan R+5 Organigramme Fonctionnel Atrium Café Cuisine shopMachine Laboratoire et classes Galleries +Lecture++conférencesSallespolyvalente Organisation des entités 37

Tous les espaces ont une relation visuelle avec trois espaces centraux pour chaque niveau dont le bas atrium pour les trois pre miers niveaux, le haut atrium pour les labo ratoires supérieurs et le Café, enfin le jardin d’hiver pour les salles de conférences polyva lente et la salle de lecture. La nomination “Jar din” vient de l’association des éléments na turels (pluie, soleil etc.). Le jardin d’hiver a un plafond fini avec des panneaux translucides. Une partie du sol du jardin d’hiver est vitrée, fournissant une lumière naturelle indirecte à l’atrium supérieur.

Laboratoire Laboratoire m e z z a nin e

Le long de deux côtés de chaque laboratoire ouvert, un couloir en mezzanine relie de petits espaces de bureaux.

Qualité architecturale et durabilité

Le bas atrium est l’espace le plus important dont il contribue à contrôler les flux à l’intérieur du projet à partir les escaliers pour les niveaux proches, les ascenseurs pour les niveaux supérieurs (salles de conférences et bureaux).

38

Fig. 36 : La double Peau de MIT MEDIA LAB 39

Fig. 38 : Le Forum central de Glassel Soa40

2� Glassell School of Art / Steven Holl Architects, Houston, Etats Unis

Fig. 37 : Façade de Glassel School of art

Un bâtiment de R+2 implanté sue une assiette de plus de 8 700 mètres carrés, situé sur le grand campus du musée Texan, et abrite des ateliers, des galeries et des espaces dédiés aux ar tistes et étudiants de tous âges. La forme en “L” de l’ensemble du bâtiment est une géométrie qui définit l’espace du campus, se rapportant à l’ensemble de ses bâtiments et fournissant l’accès en plan incliné assurant la continuité.

41

Les simples pièces structurelles planes en béton sablé partent de l'angle du plan in cliné du toit et donnent du caractère aux espaces intérieurs du bâtiment dans l'esprit de simplicité et de franchise employé par le bâtiment original de Mies Van der Rohe. Les plans de béton alternent avec de grands pan neaux translucides pour fournir une lumière diffuse idéale aux studios. L’entrée principale s’ouvre sur une cascade de niveaux au forum façonnant un espace d’apprentissage informel donnant directe ment sur un auditorium de 75 places. Il y a 23 studios partagés entre le programme de base et la Junior School et 8 studios pour les core-fellow. Tous ont été conçus avec flex ibilité, une grande lumière et de belles pro Faisantportions.partie de l’expansion du Museum of Fine Arts, Houston, la Glassell School of Art crée une expérience intégrale du campus ou verte à la communauté.

2 � 1 Quantitatif et

Tous ce qui fait partie de l’aspect tech nique est disposé loin du flux principal du bâtiment. La circulation horizontale est linéaire, et celle verticale est assurée à partir un escalier monumental au niveau du Forum approprié comme un espace d’éducation informel L’entrée principale s’ouvre sur un forum qui distribue vers deux entités. La première mène vers les espaces de loisirs et divertissement (exposition et café) pour le grand public, la deuxième entité est composée de plusieurs studios de différentes activités dont nous ci tons l’art numérique.

42

Plan

CollaborationApprentissageTechnique/ exposition CirculationBureauxCommerce

Espace Surface Positionnement Entrée 20m² au centre du batiment Hall d’exhibition 170m² prés de l’entrée séparé visuellement Café 70m² au coin, donne une vue sur un jardin Auditorium 115m² à coté des studios Bureaux 60m² prés de l’entrée secondaire Studios de dessin 50m² associés avec les studios des juniors Studios des juniors 45m² prés des studios des dessins et auditoriums RDC Qualitatif

AmphithéatreCollaboration/ExpositionApprentissage(espaceextérieur) CirculationBureauxCollaborationApprentissageTechniqueAmphithéatre (espace extérieur) Espace Surface Gallerie 150m² Studio de design 50-100m² studio Multimédia 50m² Forum 170m² Studio d’impression 120m² Studio Digital 50m² Espace Surface Bureaux 200m² Studio de photographie 120m² studio de design 50m² Dessin avancé 70m² Plan R+1 Plan R+2 Tous les espaces offrent des ambiances lumineuses inscrite dans un certain confort visuel. Un confort acoustique pour booster de la créativité et l’ap prentissage des usagers. Les salles de ce projet profitent de différentes vues sur les bâti ments du Campus ainsi que des jardins et l’espace vert offert par la toiture incliné 43

Il consiste de distribuer les espaces autour d’un forum qui joue le rôle de circulation, collaboration, apprécia tion de l’architecture du Bâtiment, ce dernier assure les relations entre toutes les salles tout en créant de la flexibilité afin d’offrir des flux organ isés et distribués uniformément sur le plan du bâtiment tout dépendant des besoins des usagers

La disposition des espaces sur le plan vertical est organisée par un forum central qui distribue vers tous les espaces créant un flux vertical à partir des espac es publics/privé vers des espac es privés seulement aux niveaux supérieurs. Le parking est im planté au niveau sous-sol et ne partage pas la même circulation principale pour des raisons tech niques. Les modes d’éclairage se varient dont : les fenêtres ainsi que d’éclairage par des Sheds et lucarnes.

Organigramme fonctionnel

Organisation des entités Entrée Café Boutiques Amphithéatre Forum Studios + Auditorium ExhibitionHall Gallerie Bureaux 44

Qualité

Afin d’assurer une meilleure qualité architecturale des espaces intérieurs (studios et ateliers) l’envel oppe du bâtiment est constitué de plusieurs reculs vers différentes orientations afin de jouer le rôle des brises soleil tout en assurant la diffusion uni forme de la lumière et se protéger du soleil. L’atrium au niveau de forum représente l’élément principal du projet en termes d’éclairage en don nant à cet espace le privilège d’avoir un flux important en collaborant avec l’escalier principale afin de créer un espace d’apprentissage informel. Le dispositif choisi comme toiture est un shed d’une taille importante orienté vers le nord pour une lu mière blanche (se protéger des rayons solaires) Un autre dispositif d’éclairage de moindre impor tance est utilisé, Le Lucarne ou Skylight percée entre deux studios au dernier niveau afin d’éclair er l’espace de circulation du RDC et les studios des niveaux supérieurs grâce à la transparence des espaces. Tant que Houston est une région chaude dont la température moyenne est de 28 Celsius, la toiture végétalisée inclinée contribue à la réduc tion des déperditions thermiques en assurant un confort hygrothermique. architecturale et Durabilité

45

• Basculer et prendre des parcours dans les limites du projet. Créer un pont culturel entre les artistes médiatiques et les autres catégories sociales pour augmenter la conscience B. B C A.

• Apprendre et créer l’art numérique à l’aide de l’intelligence artificielle : Art interactif, Art génératif, art fractal al gorithmique, art graphique 2D et 3D.

• Exposition des œuvres d’art numérique crées par les étudiants et artistes médiatiques.

• Dessiner et créer l’art individuellement ou collectivement.

• Vente des œuvres d’art, logiciels de la création d’art numérique, les robots développés au niveau du projet (Rentabilité)

1 � Objectifs PROGRAMMATION 2 � Activités 3 � Cibles visées Importer un nouveau art que représente notre ére. Etudiants des Beaux arts Jeunes, Adolescents Le grand publicArtistesprofessionelsMédiatiques

• Se réunir pour les grands projets d’art numérique.

• Elaborer des Conférences qui portent sur l’importance de l’art numérique, nouvelles technologies et sujets de tendances

• Se retrouver au niveau des es pace de loisir et détente acces sible par tous les usagers de l’équipement.

C.

• Expérimenter en intégrant la neuro science dans la démarche de création numérique (exigée)

46

A

Sensibiliser les gens à l’impor tance de la technologie de nos jours qui détermine notre future

• Profiter des pauses au niveau du projet

Ambiance chaleureuse, Lumière attirante détectée facilement, dégagé pour ne pas géner la circulation. espace sombre/éclairé aéré, plan libre flexible basé sur des parcours, o re des perpective sur les peuvres d’art numérique. central éclairé et assure la circulation, un espace d’apprentissage informel, associé avec tous les niveaux, confort acoustique . flexible, confort visuel, transparent pour la relation visuel, modulable. Hauteur importante, confort acoustique éclairé/sombre, plusieurs accés.

SalleStudioAtelier/FabLabd’artistededétente 30-50m² per atelier 15-20m² per 80-100m²espace 4-6-8-9-10-11-124-6-7-9-10-11-126-7-8-9-11 disposition linéaire, aménagement d’apprentissage interactif, confort visuel confort thermique, confort acoustique un espace personalisé, calme, confort visuel, thermique et acoustique.

Boutique/MachineSalleRéceptiond’expositionAtriumshopSalledeconférences 200-250m²200-350m²60m²100-300m²60-80m² 1-2-3-5-6-7-8-112-3-4-5-6-7-81-4-51-44-7-8-9-10

Salleréuniond’idéation/ 4-6-7-8-10 espace interactif, fluide,modulable 20-50m²Studio deetPhotographiefilm 4-6-7-8-10 éclairage manipulable 20-50m²Atelier d’impression et gravure 4-6-7-8-10 50-70m²Salle de lecture 4-6-7-8-10 espace libre, fluide, apprentissage libre, lumière naturelle, confort acoustique et thermique, mezzanine 50-70m²Salle Polyvalente 4-6-7-8-10 espace libre, fluide, lumière naturelle, confort acoustique et thermique espace à multi-usage, confort visuel Café 50-70m² 4-7-8-10-12 Vues panoramiques, confort thermique confort visuel, espace de sobriété.

Sanitaires 20-30m² par Bloc aération, conditions d’hygiène, normes covid Locaux Techniques 20-30m² éparpillés afin d’alimenter tous les espaces Administration 100-150m² 1-4 privatif éloigné, confort thermique, relation visuelle avec l’éxterieur.

ServicesFormationetCréationSensibilisationAccueilDétenteQuantitatif/QualitatifProgramme4� 47

20-50m² Espace

Surface Inter-relation Qualité

5 � Organigramme Fonctionnel Accueil d’expositionSalle/Hall Administration Atrium Boutiques Salle Conférencesde Salle Lecturede Studios Ateliers/FabLab Salle de détente d’idéationSalles Café Services Entité d’accueil et Exposition Entité Sensibilisationde Entitéetd’ApprentissageCréation 48

6 � Organigramme Spatial Il consiste à répartir les espaces en fonction de l’intimité, orientation et confort requises pour ch aque activité/espace en suivant un parcours principal qui mène, verticalement parlant, à partir des espaces publics vers des espaces plus privés. Les espaces s’organisent autour d’un atrium (organisation centrale) qui assure la circulation vertica le entre les différents niveaux et donne accès à un second flux horizontal linéaire dont les espaces sont organisés tout autour. APPRENTISSAGE Café TablauxRoboticsAi et ConférencesVR Administration Salle de LecturesCoworkingBoutiquesCoworking Salles de Performances ACCEUIL Collaboration Gestion Sociabilisation EXPOSITIONSENSIBILISATIONPUBLICPRIVECréation Salles d’Ateliers Salles d’AteliersStudio Studio Studio Studio Studio Studio Salles de réunion et d’idéation Salles de réunion et d’idéation Réception Boutiques 49

Références Bibliographiques Articles 1. Joann Gonchar, FAIA, Juin 19, 2010, MIT Media Lab sur Architectural Record, architecturalrecord.com/articles/8235-mit-media-lab, Photo © Anton Grassl/Esto 2. Steven Holl Architects, stevenholl.com 3. Le cube, Centre de création et de formation au numérique, lecube.com 4. Glassel school of art; stevenholl.com/project/glassell-school-of-art/ 5. “Glassell School of Art / Steven Holl Architects” 15 mai 2018. ArchDaily. Consulté le 07 Février 2022. <https:// www.archdaily.com/894488/glassell-school-of-art-steven-holl-architects> ISSN 0719-8884 6. “NFTs, explained I have questions about this emerging... um... art form? Platform?”. Mitchell Clark, The verge. Aug 18, 2021. <https://www.theverge.com/22310188/nft-explainer-what-is-blockchain-crypto-art-faq> Médiagraphie 1. Refik Anadol, Melting memories, consulté le 08 Février 2022. <https://refikanadol.com/works/melting-mem ories/> 2. Wired. “How This Guy Uses A.I. to Create Art/ Obsessed/WIRED” 16 Janvier 2020. 10min32. Youtube. <https:// www.youtube.com/watch?v=I-EIVlHvHRM&ab_channel=WIRED> 3. Le Cube. “Le Cube, centre de création et de formation au numérique” 14 avr. 2021. 1min42. Youtube. <https:// www.youtube.com/watch?v=64uytMYj7Fg&ab_channel=LeCube>

Aménagementd’unespaceextèrieur Zone favorabled’implantation Alignement Accée piéton public R+6 Jusqu’àR+6Cos=50~60%Surface~1000m²ensoleillementmeilleure R+2 R+9 Parking à ciel ouvert Accée mécanique et piéton privé Profiter des vues sur la baie d’Alger Profiter des vues sur la ville et les jardins SUD Av. MustaphaSayedElOuali 1 � Recommandations de la parcelle Conceptualisation 52

Steven Holl est reconnu pour sa capacité à façonner l’espace et la lu mière avec une grande sensibilité contextuelle et à catalyser les qualités uniques de chaque projet pour créer une conception tout en ancrant ch aque œuvre dans son site et ses circonstances spécifiques.

Steven Holl se concentre sur les phénomènes de l’espace d’une pièce, la lumière du soleil entrant par une fenêtre, et la couleur et la réflexion des matériaux sur un mur et un sol ont tous des relations intégrales afin de créer une qualité architecturale d’un aspect minimaliste. Visual arts university of Iowa, USA Fig 40 : Glasgow school of art, Ireland

2 � Inspiration Fig . 39 :

53

Dans les arts numériques, l’interaction représente une grande par tie où elle se produit au niveau mental. C’est-à-dire qu’elle se situe au niveau de l’accueil d’un public, des émotions et réactions provo quées par l’œuvre d’art. Ce dernier est un lien entre l’artiste et son spectateur. L’interactivité est définie comme la capacité d’un sys tème de communication de répondre. Notre concept est notre point de départ qui consiste à réaliser un bâtiment qui doit répondre aux contraintes contextuelles de notre parcelle située à Telemly pour objectif de créer un équilibre entre les parois existants, remplir le vide et la rupture entre les différentes échelles de la partie étudiée et extruder des volumes et espaces interactifs avec les éléments de la nature (lumière du jour). La lumière est un composant important lors de la conception d’un œuvre tracé selon un par cours. Quand l’usager parcourt, l’ar chitecture prend tout son sens. Un fil perceptif qui met en re lation les espaces, internes et externes d’un bâtiment.

54

Principes l’interactivité Nouveau language de lumière Circuit de connexion et notion du parcours l’expérience sensorielle

3 � Concept

4 � Implantation exterieurEspace Parking JonctionProgrammeSurfacedu Sécurité 90° 55

Il s’agit de prolonger les lignes existants et optimiser la surface selon le programme, profiter d’un angle droit pour l’organisation intérieure et faire ressortir un carré qui sera le noyau du projet qui joue le rôle d’un atrium ensuite dégager une surface pour quelques ai res de stationnement et un espace de sécurité pour l’évacuation des gens en cas d’incendie, enfin un es pace extérieur qui va remplacer le stade afin d’offrir des ballades pour les usagers (étudiants et artistes). L’implantation du projet est sur deux niveaux (+103 et +100) avec deux sous-sols dont l’inférieur est semi-enterré, ses limites se terminent avec celles du carré du jonction afin de réaliser deux blocs sur le plan structural.

56

le caractére d’equipement 321 Faire reculer le Rdc par 3 mètres pour marquer l’en trée principale et donner l’expression d’un équipe ment au projet. Reculer la partie derrière le noyau du projet pour marquer l’entrée secondaire et faire apparaitre le volume central du côté sud Donner au volume central qui sera le cœur du pro jet et le circuit de connexion des différents espac es un effet de dominance par une émergence de 4mètresExtruder le volumes selon le tracé d’implantation jusqu’à un niveau qui répond aux besoins du pro gramme tout en assurant une même hauteur avec le bâtiment mitoyen

5 � Volumétrie Optimiser la surface Matérialiser le parcours et le language de Exprimerlumière

57

4 5

Assurer la cohérence des élements Différenecier entre les entités Alléger la façade sud par une faille horizontale qui commence du volume central jusqu’à l’autre côté et dégager une terrasse pour les expositions extérieures Dynamiser la façade nord par une faille verticale suit le noyau central et la rythmique vertical du bâtiment mitoyen pour une meilleure cohérence de la façade urbaine

L’organisation fonctionnelle de notre projet est assurée par la différenciation au niveau de la volumétrie, le tout jumelées par le volume centrale (le par cours) qui répond aux besoins bioclimatiques (éclairage, vues extérieur). Les espaces d’exposi tions numérique sont implantés au niveaux des entresols où le taux de la lumière du jour est trèsNousfaible.avons également choisi l’implantation de chaque entité en fonction de l’activité/besoin afin d’assurer une meilleure am biance et un certain confort pour les usagers dont nous avons im planté les espaces de rassemblement (idéation, conférence, détente etc…) au sud/est ainsi que les espaces d’apprentis sage et création au nord ou vers l’atrium afin d’offrir la lumière blanche (qualité architecturale).

6 � Organisation fonctionelle

CIRCUIT CONNECTIVITEDE ACCEUIL +

DETENTESENSIBILISATIONEXPOSITION

ApprENTISSAGECOMMERCE

ET CREATION

58

R+6 R+5 R+6 R+2 R+9 R+5 R+2 R+2R+2 R+2 R+5 R+5 B o u l e v a r d c o l o n e l K R I M Belkacem Bd Mohamed 5 RueHocine Beladjel Av. MustaphaSayedElOuali BoulevardColonelKRIMBelkacem RueAliBARBAR +107.00 +130.50 +134.50+107.00+102.50 +98.50 d’évacuationplatforme+98.00 Pente6% Accés principal Légende : Accés Secondaire Accés LimitesMécaniquedelaparcelle 7 � Plan de masse 0 10 59

La façade principale de notre projet con siste récupérer verticales et horizontales existantes au niveau du site d’intervention tout en faisant ap pel au concept du système binaire (1/0) comme élément d’expression de l’activité principale de l’équipement (le numérique). Ce dernier a été réalisé à partir deux mod ules qui représentent le 1 et le 0 ressor ties par le nombre d’or. Leurs proportions ont pour objectif d’optimiser l’éclairage naturel et accentuer la verticalité du vol ume majeur (le parcours) qui a été relié avec le rdc par une faille verticale pour une meilleurs cohérence.

à

TRANSPARENCE 1 1 0 a aa+bb 54320011000100110010001100110011010000110101 TRANSPARENCETRANSPARENCE 8 � Logique de la façade principaleSystèmeBinaire

les rythmiques

60

dParcours ’ AccueILoeuvres HALL BouTIQUESARTIFICIELINTELLIGENCEEXPOSITION(ROBOTICS)D'EXPOSITIOND'EXPOSITIONteRRASSEpRINcIPALEaCCUEILcaFEsALLEDEPRIEREeXPOSITIONvr/ar 9 � Répartition des espaces Entité d’Accueil et Expositions 61

STUDIO D'artISTE STUDIO DE PHOTOGRAPHIE ATELIER SALLEBUREAUXBLACKBOXSALLEGALERIED'IMPRESSIONDECO-WORKINGDECONFERENCE SALLE DE LECTURE SALLE DE LECTURE SALLESERVEURSALLEDE DETENTE SALLE POLYVALENTE Entité de Sensibilisation et sociabilisation 62

STUDIO D'artISTE D'APPRENTISSAGESALLED'APPRENTISSAGESALLED'APPRENTISSAGESALLE COUVERTBALCOND'IDEATIONSALLED'APPRENTISSAGESALLE STUDIO D'APPRENTISSAGESALLED'APPRENTISSAGESALLED'APPRENTISSAGESALLED'ASCENSEURMaCHINERIED'artISTE D'IDEATIONSALLEECHELLEVerrIERESOLAIRES)(HVAC+PANNEAUXTerrasseD'APPRENTISSAGESALLEDESECOURSBALCONCOUVERT d’apprentissageEntité 63

La circulation verticale est assurée par des es caliers dont chacun à sa propre forme, avec un ascenseur électrique de 2m*1.3m (1 PMR + 3~4 personnes), ces deux modes servent à accéder aux autres niveaux à partir des galeries qui dis tribuent vers les différents espaces en prenant deux flux linéaires opposés. Afin de satisfaire l’échelle de sécurité, nous avons réservé un coin (Prés des espaces d’une capacité d’accueil impor tante) pour l’escalier de secours (métallique auto portant) qui mène vers les aires de stationnement.

ASCENsEUR

L’évacuation du grand public au niveau des espaces d’exposition est assurée par deux sorties, la première donne sur le parking pour le niveau inférieur ainsi que la deuxième sortie pour le premier entresol qui donne sur l’espace extérieur du projet.

10 � Circulation et sécurité 64

SECOURSDEESCALIER

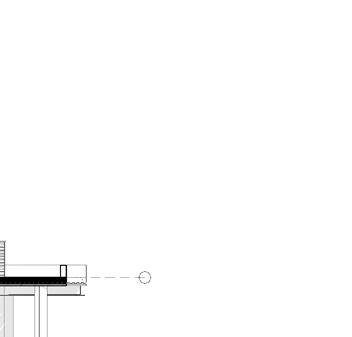

Poutre Métallique Cellulaire Prise enSystèmeIsolationPlancheIsolationFaçadeélectriqueventiléethermiqueRevetmentdesolCollaboranteacoustiqueMurrideauraccordsd’araignée 11 � Système constructif Triangulation MétalliqueCharpente

Bracons Afin de réaliser un bâtiment léger avec des grandes portées suivant les besoins du programme architectural (salle de collaborations, conférences etc.…) dans une zone à forte sismic ité, nous avons opter pour la char pente métallique et des planchers mixtes dont les poutres intérieures sont de type cellulaire pour le pas sage des installations techniques pour optimiser l’espace libre pour un éclairage plus satisfaisant. Nous avons opté pour des éléments de tri angulation dans les murs aveugles et ceux des sanitaires pour le contrev entement, ainsi des bracons dans le sens transversal Métallique Cellulaire

enSystèmeIsolationPlancheGaine(Alvéolaire)HvacPriseélectriqueSuspendueFaçadeventiléeencéramiqueIsolationthermiqueRemplissageenbriqueRevetmentdesolCollaboranteacoustiqueMurrideauraccordsd’araignée

12 8 1 2 9 3 6 13 14 5 7 11 10 4 16 17 4 50 m 810 m 1 65 m 6 70 m 4 80 m 935m 1035m 710m 810m 545m 575m 10 70 m 65

Poutre

Evacuation des eaux usées Boite branchementdetertiairevers d’assainissementrejet

Salle serveur Sanitaires

Pour le bon fonctionnement du bâtiment, nous avons réservé des espaces pour les installations techniques dont : au niveau du sous-sol, une salle aérée électrique avec un groupe électrogène, un local technique avec une bâche à eau pour usages et incendies (sprinklers à brouillard pour la protec tion des matériels informatiques).

12 � Locaux techniques 66

Salle électrique groupe électrogened’eauLocalCafé Bache à eau : Système Parapluie électrogeneduAérationgroupe + système Hvac Evacuation d’air (gaine des sanitaire) Une salle serveur implantée au niveau R+2 pour éviter les risques d’infiltration d’eau ainsi que l’al imentation de tout le projet. Nous avons réservé également des petits coins près des sanitaires (milieu) pour les tableaux électriques et les gaines principales du système HVAC.

Prenant l’échelle de durabilité en compte, nous avons fixé certains dispositifs qui ont pour objectif d’as surer le confort thermique durant l’hiver et l’été ainsi qu’un confort acoustique et visuel L’atrium l’élément le plus important sert à ventiler et éclairer les espaces intérieurs (voir simulation d’éclairement dans annexes) satisfaisant un certain confort. Les déperditions thermiques sont réduites par la façade ventilée en céramique et la double vitrage 16/4/16 des murs rideaux.

niveau boulevard niveau Parking 67

L’atrium assure la ventilation et l’éclairage des espaces intérieurs minimiser les déperditions de la terrasse l’air façade ventiée pour réduire les thermiquesdéperdtionsdesmursdurantl’étéetl’hiver façade ventiée pour réduire les déperdtions thermiques durant des murs l’été et l’hiver

ATRIUM Evacuation de

13 � Stratégies de durabilité

chaud ESPACE INTERIEUR ESPACE INTERIEUR ESPACE INTERIEUR ESPACE INTERIEUR ESPACE INTERIEUR ESPACE INTERIEUR ESPACE INTERIEUR ESPACE INTERIEUR ESPACE INTERIEUR ESPACE INTERIEUR ESPACE INTERIEUR ESPACE EXTERIEUR La

La

Vue l’importance de la surface du mur ride au de l’atrium qui est exposé directement au soleil de sud/ouest nous avons fait appel à la double peau transparente, une solution qui permet d’optimiser l’éclairage des espaces in térieurs tout en assurant l’élimination de l’ef fet de serre durant les mois d’été. Ce dispositif offre la possibilité de s’ouvrir en hiver afin de profiter de l’effet de serre pour augmenter les gains internes durant la journée et la nuit (par restitution). Les Mois d’hiver INT EXT INT EXT +5c° -5c° Les Mois d’été +5c°-5c° 20cm Panneau solaire comme source d’énergie secondaire pour l’équipement éliminer l’e et de serre en été Pente légére 1% pour l’évacuation des E.P 68

Nous avons également utilisé une iso lation thermique extérieur et la façade ventilée comme dispositif qui réduit les déperditions durant l’été et l’hiver. Les ouvertures verticales sont du type os cillo-battant pour multi-usage (dépen dant du mois) avec des parties fixes pour l’éclairage seulement, ces ouvertures sont protégées par des lames en métal perforées orientables manuellement pour plus de flexibilité en termes d’oc cultation quant la perforation permet la ventilation.

Lâme fixe métallique perforée fixe Salle de conférence Rideau en tissu Double Vitrage fixe Gaine enFaçadeenOscillo-BattantFenêtremanuellementperforéeLâmeperforéeLâmeCheminHVACdecâbleLuminairesLEDfixemétalliquefixefixemétalliqueorientable1vantaildoublevitrageventiléecéramique

69

Gestiondes oeuvresexposés Parcoursd'oeuvresnumériquesetcollections ASCcouloirinteractif ParcoursdoeuvresnumériquesetcollectionsParcoursd'oeuvresnumériquesetcollections Aires de stationnement (réservé pour l'administration)-7.00 m -8.50 m -7.00 m -8.70 m 6% Parcoursd'oeuvresnumériquesetcollections LT 400m² 180m 3.80m 119m 124m 704m 1 Espaces : 1 Couloir interactif 2 Parcours d’oeuvres 2 Dossier Graphique entre-solNiveau 2 A A’ B B’ 5m0 10 70

DN Accueil2 Installationsdart d'IntelligenceartificielleAi90m² ExpositionRobotiquesetTechnologies180m²GestionduArtnumérique25m²Section RéalitéVirtuelle RéalitéAugmentée44m² Sécurité Localtechnique(Salleélectriquegroupeélectrogene)31m² Salledeprière125m² Salledeprière222m² Sanitaires+Salled'ablutionPM.R PMR ASC -4.50 m -5.31 m -4.00 m rangement tLocalechnique LocauxTechniques(Eau)16m²Sanitaires+Salledablution150m302m 218m 204m 3.26m 1 2 3 57 7 4 6 6 Espaces : 1 Sécurité et accueil 2 2 Hall d’exposition de technologies 3 Salle d’expositions Ai 4 Gestion et stockage 5 Salle d’exposition VR 6 Salle de prière 7 Locaux techniques entre-solNiveau 1 A A’ B B’ 5m0 10 71

stockage22m² Café (Coindepréparation)30m² Réception15m² PMR Sanitaires Sanitaires0.00 m PMR Vestiaire(employés) Terrassedeprojectionsdenuit264m² Lounge20m² Puitdelumière(entresol1) Sécurité5m² Boutique150m² Boutique251m² stockageBoutique15m² Rangement 1322m 41.12m 208m 2.13m 120m 150m 2.50m 150m 190m BoulevardKrimBelkacem -0.15m -7.50 m -4.50 m Espaces : 1 Sécurité 2 Réception 3 Café 4 Lounge 5 Atrium 6 Boutiques 7 Terrasse de projections de nuit 8 Local technique et stockage 1 3 2 4 8 8 6 6 5 7 RDCNiveau A A’ B B’ 5m0 10 72

Boutique361m² Stockage12m² LT VidesurRezde chaussée VideAtrium VidesurBoutique1 Espaces : 6 Boutiques 9 Sortie de secours 10 Qaâda 10 6 9 MezzanineNiveau A B B’ A’ 5m0 10 73

salledeconférences150m²salledeVR34m² BureauDirecteur30m²sécretariat13m² Hall Sallederéunion21m² Sanitaires Bureau13m² Videsurcafé Coincafé Logedes equipementshightech SalledeLecture96m² PMR (iBureaunscription)13m² GrandEcran LT Videatrium Bureau13m² Bureau11m² 2.00m 2.00m 1.50m 2.18m 203m 1.44m 0.71m 0.71m 1.01m Mini rayonnage 2.00m 387m 21.00m.22m 1148m 1.30m120m 1.80m Espaces : 11 Hall de réception 12 Salle de conférences 13 Salle de lecture 14 Salle VR/AR (Conférences) 15 Galeries 16 Administration 9 Sortie de secours 11 12 13 14 15 16 9 15 A A’ B B’ 5m0 10Niveau R+1 74

Localtechnique:Salleinformatique/salleserveur50m² Sanitaires Sanitaires Secours salledeCo-Working123m² Videsurcafé PMR PMR 9.50 m Halldedétente sMezzaninealledelecture84m² vide Chambrenoir20m² videsursalledeconférences LT Videdel'atrium 200m 200m 2.27m2.00m120m120m 140m 2.00m10.80m 200m Espaces : 9 Sortie de secours 13 Mezzanine salle de lecture 17 Hall de détente 18 Salle serveur 19 Salle de collaboration 20 Chambre noir 13 17 19 20 18 9 A A’ B B’ 5m0 10Niveau R+2 75

Sallededétente48m² Gallerie45m² SallePolyvalente72m² service informatique8m² Studiod'artnumérique25m² Salledesfilms56m² Studiod'artnumérique28m² Sanitaires Sanitaires Loge5m² PMR PMR rangement18m² 13.00 m Ecrandeprojection pstudiodehotographie11m² Studiod'artnumérique25m² atelierd'impressionetgravure41m² LT Videatrium 1200m1.20m.61m 200m 2.00m 2.00m 4.01m 1.30m 235m 1.81m 293m 1148m 4408m 200m Espaces : 21 Salle des films et projections 22 Salle polyvalente 23 Galerie 24 Salle de détente 25 Atelier d’impression et gravure 26 Studio de Photographie 27 Service technique 28 Studio d’artiste médiatique 29 Rangement 22 2324 25 27 26 21 28 28 29 9 28 Niveau R+3 A A’ B B’ 5m0 10 76

Sanitaires Sanitaires PMR PMR coin d'impressionSalled'idéation80m² BalconCouvert 16.50 m Atelierd'apprentissagepourenfants64m² Salled'atelierd'artnumerique/FabLab60m² Salled'atelierd'artnumerique/FabLab59m² LTSalled'atelierd'artnumerique/FabLab58m²Videatrium Studiod'artnumérique25m² Studiod'artnumérique28m² Loge5m² Studiod'artnumérique25m² 200m 12.01m1.30m.54m201m 2.30m 401m 2.00m 11.48m Espaces : 28 Studio d’artiste médiatique 30 Salle d’atelier d’art numérique 31 Salle d’idéation 32 coin d’impression 33 Balcon couvert 9 Sortie de secours 28 28 9 28 30 33 30 31 3230 30 Niveau R+4 / R+5 A A’ B B’ 5m0 10 77

machineried'ascensceur Pente1~2% DEP (Boucheavecgardegrève) DEP (Boucheavecgardegrève) Pente1~2% Pente1~2% Pente1~2% Pente1~2%Pente1~2%MachinerieduHVAC Panneauxsolaires A A’ B B’ Plan Toiture 5m0 10 78

1.50 m 3.00 m 20.00 m 27.70 m KrimBoulevardBelkacem 1 2 1 67 12888 99 6 1010 10 101010 11 10 5 4 3 3 42356789 Niveau Parking -8.50 AccueilAccueilCafé 2 Section de réalité augmenté Salle d’ablution et salle de priére Bureau d’administration Salle de Co-Working Studio d’Art numérique Atelier / FabLab 10 Galerie 11 Atrium 12 Atelier d’impression 2D/3D Niveau Terrasse 23.50m Niveau Entre-sol 2 -7.00m Niveau Entre-sol 1 -4.00m Niveau RDC 0.00m Niveau Mezzanine 3.00m Niveau R+1 6.00m Niveau RDC 9.50m Niveau RDC 13.00m Niveau RDC 16.50m Niveau RDC 20.00m Coupe AA’ 0 6 12 3m 9 79

23.2320.00m m 16.50 m 2 1 4 53 77 9 11118 121010123456789 Espace extèrieur Accueil 2 Hall d’expositions des robotics Parcours d’oeuvres Terrasse d’expositions extèrieur Salle de conféerences Salle de lecture Salle Polyvalente Salle de détente et travail libre 10 Atelier / FabLab 11 Salle d’idéation 12 Escalier de secours Niveau Terrasse 23.00m Niveau Entre-sol 2 -7.00m Niveau Entre-sol 1 -4.00m Niveau RDC 0.00m Niveau Mezzanine 3.00m Niveau R+1 6.50m Niveau RDC 9.00m Niveau RDC 12.50m Niveau RDC 16.00m Niveau RDC 19.50m 6 Coupe BB’ 0 6 12 3m 9 80

Façades nord (Principale) sur boulevard Krim Blekacem Façades Sud sur parking Façades 0 3m 12 81

Vue 3D axomonométrique 82

extèrieursVues Maquette du projet Façade principale 83

84

Orientation des vues niveau parking L’émergence 85

86

87

Ambiances L’Accueil Exposition Intelligence artificielleParcours d’oeuvres 88

89

Le Parcours Vue vers les espaces intèrieurs Vue sur la salle de conférences 90

91

CONCLUSION

Ce projet avait pour but de renforcer l’identité présente au niveau de Telemly par l’implantation d’un équipement qui porte sur un sujet de tendance en créant du potentiels social et économique par le développement des compétences des jeunes algériens. Au moyen de l’analyse urbaine, le questionnaire et les simulations numériques grâce à l’observation, Google Forms et Revit insight, il était possible d’élaborer un projet qui répond aux besoins des usagers et satisfaire les exigences de la qualité architecturale tout en créant des ambiances intéressantes à l’intérieur deEnfin,l’équipement.ilconvenait de faire clôturer ce mémoire en mentionnant qu’au cours des cinq dernières années, nous avons eu la chance de développer nos compétences et nos réflexions en tant qu’architectes grâce à nos professeurs respectés et aux efforts que nous avons déployés pour atteindre une certaine qualité de travail, espérant de découvrir de nouvelles voies et débloquer de nouvelles compétences à travers notre long parcours d’architectes qui reste à venir.

Annexes Questionnaire

Simulation de Lumière du jour Niveau RDC Niveau R+2 Niveau R+1 Niveau R+3 Niveau R+4 / R+5 Logiciel de simulation : Revit Insight plugin du Revit for lighting analysis Paramètres : Intervalle entre 21 juin ~ 21 Décembre, Heure : 12pm~3pm Résultats (Représentation Leed) : accès de lumière du jour 55% durant l’année ce qui répond aux exigences du confort visuel de HQE qui nécessite au moins 40% pour le niveau performant. Une moyenne d’éclairement de 500~700Lx pour les espaces d’apprentissage (répond aux normes)

Nous témoignons aujourd'hui du développement de l'art et du potentiel qu'il a créé en ayant un impact sur l'économie de nombreux pays et sur le mode de vie de ses habitants. Toutes ces choses ne sont pas encore disponibles pour les Algériens intéressés par les arts numériques.
