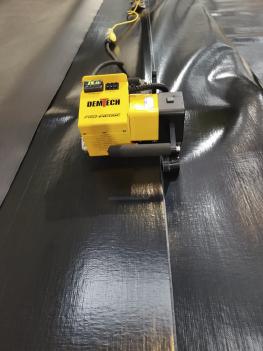

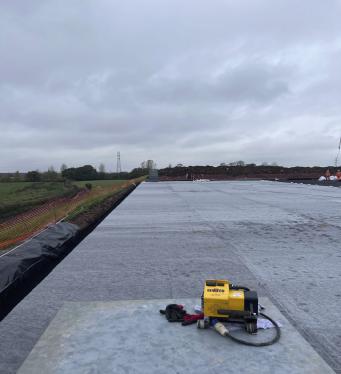

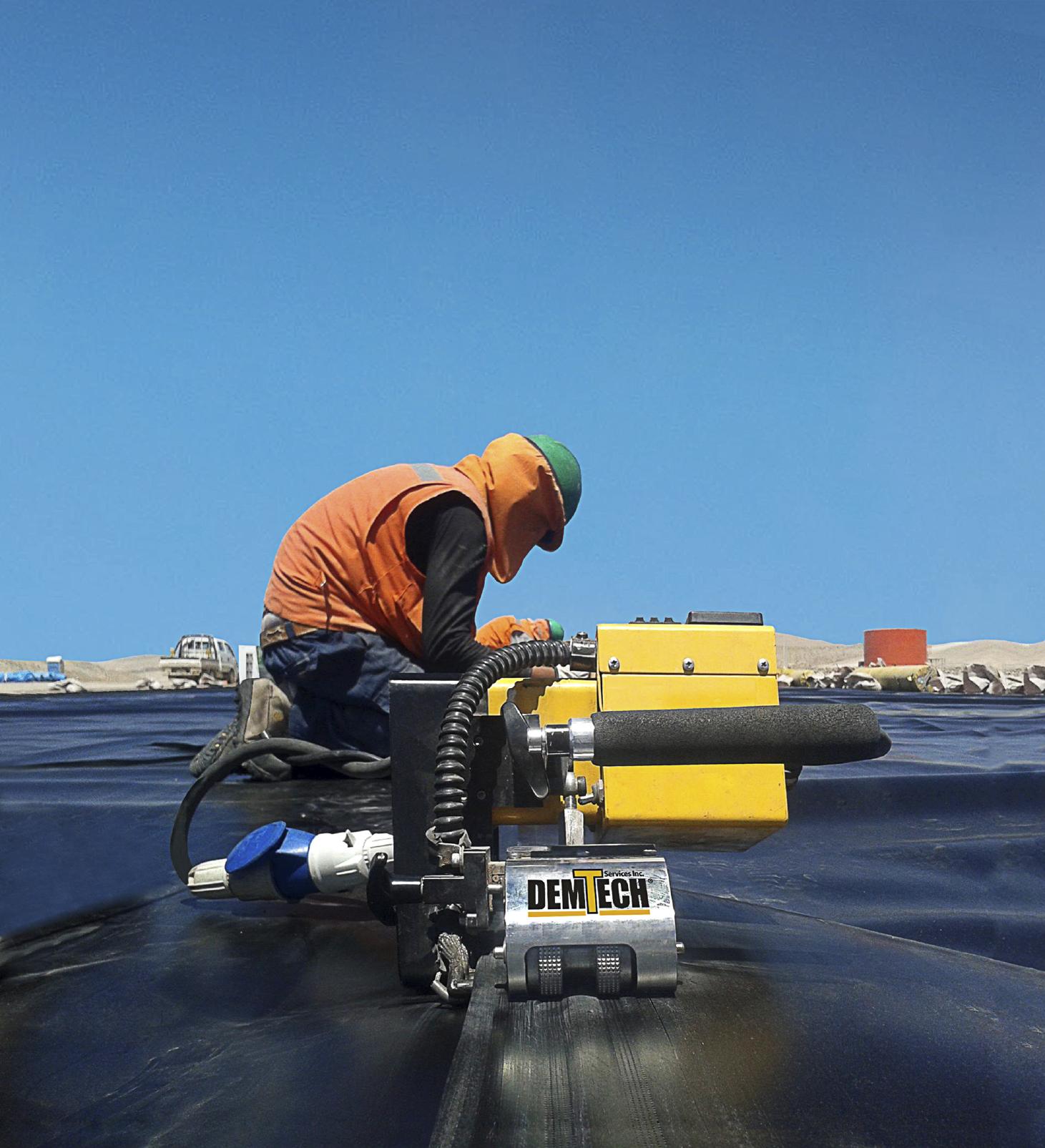

¿Qué hacen las soldadoras de cuña?
Las soldadoras de cuña sueldan láminas de geomembrana, generando costuras del mismo material. Además, pueden soldar geotextiles y otros geosintéticos.
Materiales:
HDPE
/ LLDPE/ PVC/ PP

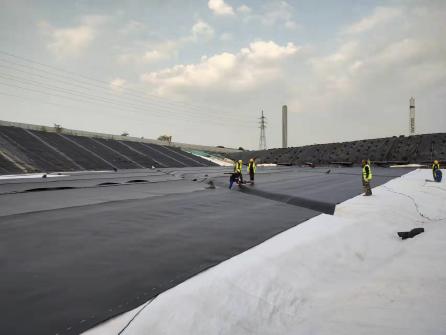

Estos equipos se utilizan en proyectos de ingeniería, agricultura y minería para la contención de líquidos o químicos. Por ejemplo en revestimientos de pads de lixiviación, pozas de relaves y presas.
En este tipo de proyectos no se permiten los errores porque una filtración de químicos traería consecuencias negativas en el medio ambiente.
Temperatura de Trabajo: 450°C
E SPECIFICACIONES TÉCNICAS:
Peso
Ancho
Tipo
Rango
Dimensiones
APLICACIONES:
Proyectos de minería
SOLDADORA PARA SHOWROOM EQUIPOS DE GEOMEMBRANA Av. Asturias 315 Mayorazgo Chico, Ate. ww
22 0 V - Monofásico 6 0 Hz
de equipo
de soldadura
de soldadura
de material
viaje
Velocidad de
20
12.25 Kg 31.75 a 80 mm
y oración 0.3 - 3 mm 0 - 10 m/min 445 x 300 x 317.5 mm
Se recomienda enchufe de
amperios nominal.
Superposición
CUÑA
VM20
¿Por qué elegir la cuña VM20?
La soldadora de cuña VM20 es la máquina mas pequeña para soldar geomembrana, pues solo pesa 12.25 Kg y logra una velocidad de trabajo de hasta 9.6 m/min. Esta cuña es una buena opción para trabajar en pendientes y en los terrenos más difíciles del perú.
¿Cuáles son sus características?

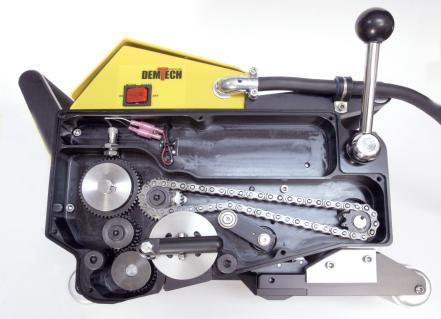

FÁCIL DE MANEJAR: Controles simples de velocidad y temperatura con botones. Ligera y veloz para materiales delgados y exibles. Servicio pesado y alto torque para láminas gruesas. Mayor tiempo de carga y menos “quemado” inicial al soldar materiales delgados.
Suelda diferentes espesores de material: 40, 60 y 80 mm, sin cambiar los ajustes de con guración. Suelda polipropileno reforzado hasta 32 pies/min.

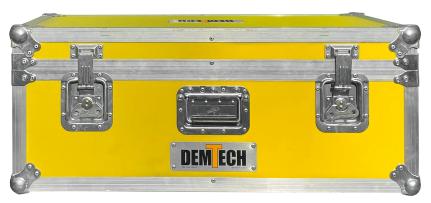

PRESENTACIÓN: Caja de envio 20 Kg
PARA GEOMEMBRANA www.ormaquinarias.com.pe
Proyectos de ingenieria
FABRICADO en ESTADOS UNIDOS
CUÑA

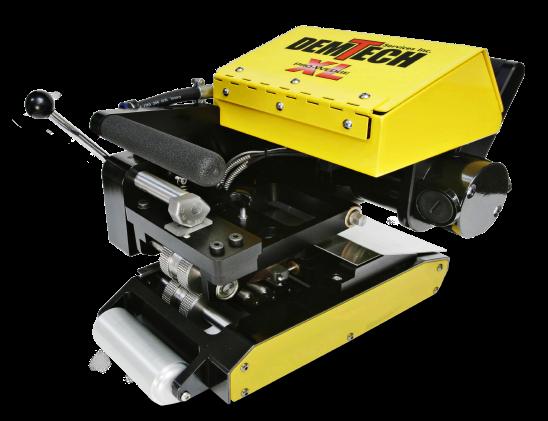

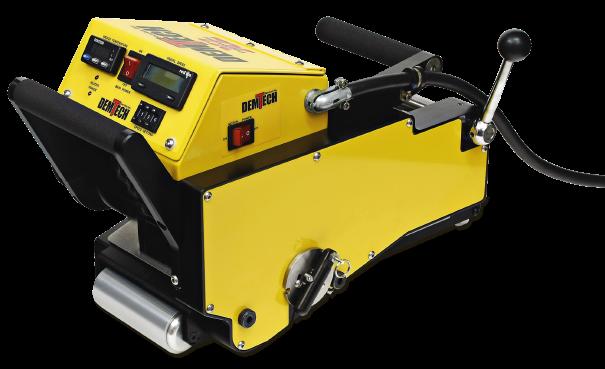

¿Por qué elegir la cuña XL?
La soldadora de cuña XL es la máquina ideal para soldar geomembrana en cualquier tipo de terreno. Esta poderosa cuña tiene un peso 23.5 Kg y alcanza una velocidad de trabajo de hasta 7.3 m/min.
¿Cuáles son sus características?
FÁCIL MANTENIMIENTO. El ensamble de la Cuña puede ser removido rápidamente en 30 segundos. Disco protector girable protege los cables de las resistencias y la termocupla de corte o estiramientos.
Switch automático de seguridad, apaga el equipo cuando la caja de control esta abierta.
Materiales:
HDPE/ LLDPE/ PVC/ PP
Temperatura de Trabajo: 460°C
22 0 V - Monofásico
6 0 Hz
E SPECIFICACIONES TÉCNICAS:
Peso de equipo
Ancho de soldadura
Tipo de soldadura
Rango de material
Velocidad de viaje
Potencia
Dimensiones
23.5 Kg
2” (50 mm)
Se recomienda enchufe de 20 amperios nominal.
E S P E CI F I SOLDADORA PARA SHOWROOM EQUIPOS DE GEOMEMBRANA Av. Asturias 315 Mayorazgo Chico, Ate. ww
Superposición 1 - 3 mm 0 - 7.3 m/min 1,400 W, 6 - 13 A 406 x 280 x 300 mm
APLICACIONES: Proyectos de minería
CUÑA XL
desmontaje = Fácil mantenimiento PARA GEOMEMBRANA www.ormaquinarias.com.pe
Fácil
FABRICADO en ESTADOS UNIDOS

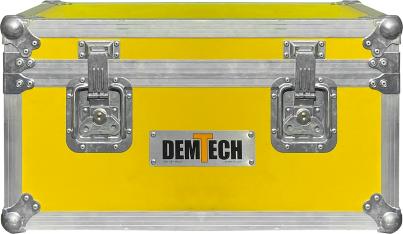

PRESENTACIÓN: Caja de envio 30 Kg
Proyectos de ingenieria

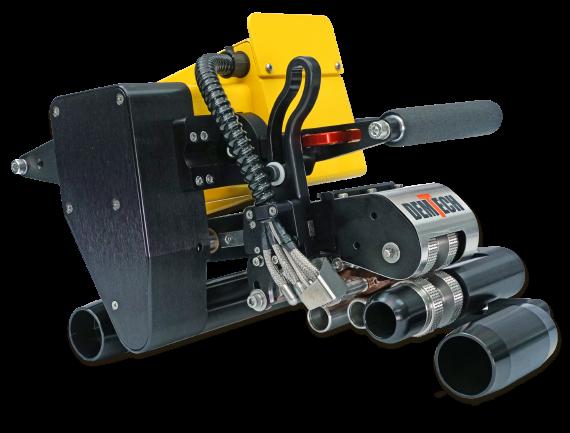

¿Por qué elegir la cuña 3XL?
La soldadora de cuña 3XL es la máquina ideal para soldar geomembrana en terrenos planos a una velocidad muy alta: hasta 14 m/min.
¿Cuáles son sus características?
GRAN POTENCIA DE 3000 W. La cuña más veloz. FÁCIL MANTENIMIENTO. El ensamble de la Cuña puede ser removido rápidamente en 30 segundos. Disco protector girable protege los cables de las resistencias y la termocupla de corte o estiramientos. Switch automático de seguridad, apaga el equipo cuando la caja de control esta abierta.
HDPE/ LLDPE/ PVC/ PP
APLICACIONES:
Proyectos de minería
E SPECIFICACIONES TÉCNICAS:
Peso de equipo
Ancho de soldadura
Tipo de soldadura
Rango de material
Materiales: E
Velocidad de viaje
Potencia
Dimensiones
Se
22 0 V - Monofásico 6 0 Hz
de Trabajo: 454°C
Temperatura
S P E CI F I SOLDADORA PARA SHOWROOM EQUIPOS DE GEOMEMBRANA Av. Asturias 315 Mayorazgo Chico, Ate. ww
de 20 amperios nominal. 27.2 Kg 2” (50 mm) Superposición 1 - 3 mm 0 - 14 m/min 3,000 W - 13 A 660 x 430 x 340 mm
recomienda enchufe
CUÑA
Proyectos de ingenieria

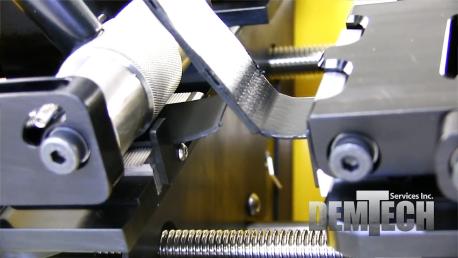

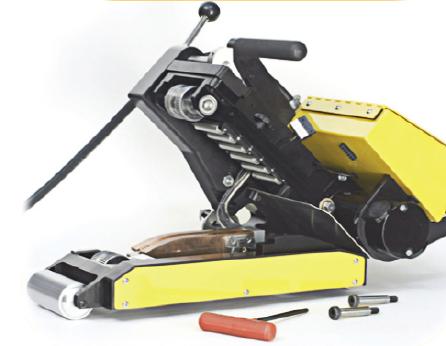

Fácil desmontaje = Fácil mantenimiento
Cuña de longitud extendida única atornillable, diseñada para transferencia de calor e ciente, control preciso de la temperatura y larga vida útil del calentador.
PRESENTACIÓN: Caja de envio 43 Kg
PARA GEOMEMBRANA www.ormaquinarias.com.pe CUÑA
3XL
FABRICADO en ESTADOS UNIDOS

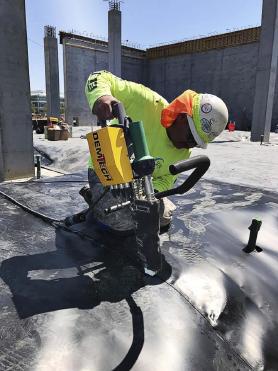

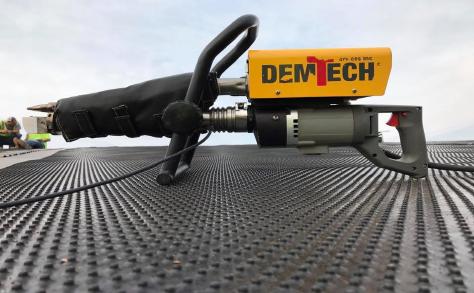

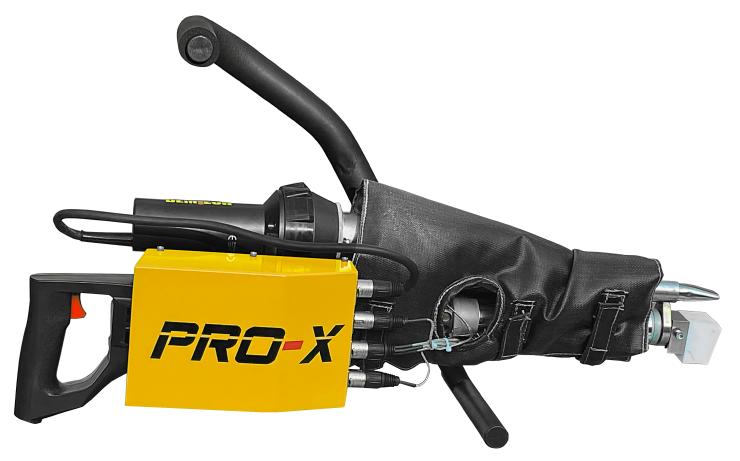

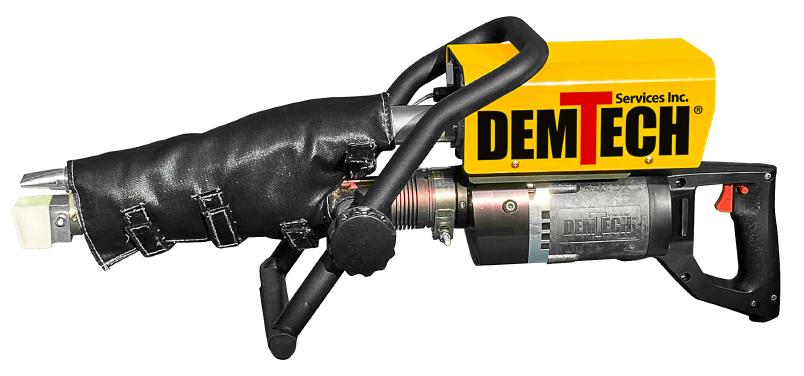

¿Por qué elegir la extrusora PRO-X?
La extrusora por aporte modelo PRO-X es un equipo de alto rendimiento para correción de fugas en láminas de geomembrana durante o luego del proceso de soldadura.
Materiales:
HDPE/ LLDPE/ PVC/ PP
¿Cuáles son sus características?
“MOTOR A PRUEBA DE BALAS”
Alta protección para el motor.
Mango ergonómico y ajustable.
Medidor y control están separados del precalentador y la barra de temperatura con protección electrónica de arranque en frio.
22 0 V Monofásico 6 0 Hz
E SPECIFICACIONES TÉCNICAS:
Peso de equipo
Tamaño de la vara
Salida con 4 mm
Salida con 5 mm
Rango de soldadura
Consumo
Dimensiones
Se recomienda enchufe de 20 amperios nominal.
EXTRUSORA SHOWROOM EQUIPOS DE GEOMEMBRANA Av. Asturias 315 Mayorazgo Chico, Ate. ww
13 Kg 4 o 5 mm 4 kg/h 5.4 kg/h 5 - 50 mm 14.6 A a 220 V 750 x 225 x 275 mm
PRO-X
PRO-X

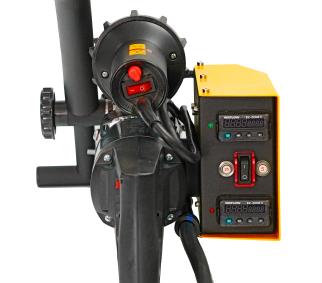

PANEL DE CONTROL:
FÁCIL DE USAR:
Los interruptores y controles electrónicos intuitivos y están protegidos contra impactos y ajustes accidentales.
CAJA CONTRA IMPACTOS:
POR APORTE www.ormaquinarias.com.pe
FABRICADO en ESTADOS UNIDOS
¿Por qué elegir la extrusora PRO-X?
La extrusora por aporte modelo PRO-X es un equipo de alto rendimiento para correción de fugas en láminas de geomembrana HDPE. Es un equipo muy ligero, solo pesa 11.8 Kg y reduce la fátiga del operador durante largas jornadas laborales.
Características:
“MOTOR A PRUEBA DE BALAS”
Alta protección para el motor. El soplador de precalentamiento está dentro de la caja de control. Mango ergonómico y ajustable. Medidor y control están separados del precalentador y la barra de temperatura con protección electrónica dearranque en frio.
Engranajes exclusivos de alta presición.
E SPECIFICACIONES TÉCNICAS:
Peso de equipo
Tamaño de la vara
Salida con 4 mm
Salida con 5 mm
Rango de soldadura
Consumo
Dimensiones
Se recomienda enchufe de 20 amperios nominal.
PRO-X5
HDPE/ LLDPE/ PVC/
APLICACIONES: EXTRUSORA SHOWROOM EQUIPOS DE GEOMEMBRANA Av. Asturias 315 Mayorazgo Chico, Ate. ww
F
Materiales:
CI
I
11.8 Kg 4 o 5 mm 4 kg/h 6.1 kg/h 3 - 50 mm 14.8 A a 220 V 980 x 150 x 275 mm
PRO-X5
PANEL DE CONTROL:
FÁCIL
DE USAR:
Los interruptores y controles electrónicos intuitivos y están protegidos contra impactos y ajustes accidentales.
CAJA CONTRA IMPACTOS:
22 0 V - Monofásico 6 0 Hz PP POR APORTE www.ormaquinarias.com.pe
FABRICADO en ESTADOS UNIDOS

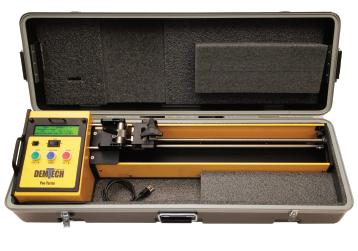

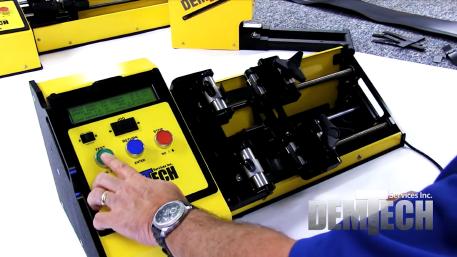

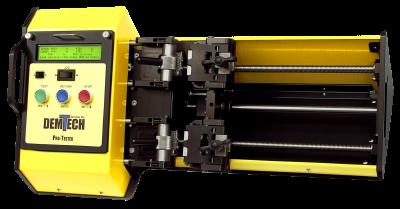

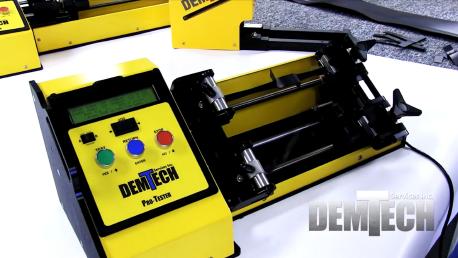

¿Para que sirven los tensiómetros?
Los tensiómetros sirven para realizar pruebas destructivas con carga en cupones de geomembrana de 1” que ya han sido soldados. El tensiómetro somete a la muestra de soldadura a una serie de pruebas de tensión, alargamiento, tensión de desgarro, velocidad y posición. Este proceso es muy importante para garantizar la calidad de la soldadura realizada .
TENSIÓMETROS
¿Cuáles son sus características?
FÁCIL DE OPERAR. Grandes e instrucciones que aparecen Dos posiciones de retorno interruptor rápido, parada PRECISA. Los resultados se muestran en la pantalla.
EQUIPOS DISPONIBLES
Modelo
Peso del equipo
Dimensiones
Consumo
Velocidad de viaje
Empaque
Peso con caja
T-0100SE/A
22.4 Kg
1,037 x 287 x 225 mm
2.0 A a 60 Hz
2, 4, 12 y 20”/min
Caja con inserto de espuma (FOAM)
40 Kg
Caja con inserto
Se recomienda enchufe de 20 amperios nominal.
HERRAMIENTAS DE CONTROL SHOWROOM EQUIPOS DE GEOMEMBRANA Av. Asturias 315 Mayorazgo Chico, Ate. ww
I
SPECIFICACIONES TÉCNICAS: TENSIOMETRO
LÍNEA TENSIOMETRO
E
1
725
TENSIÓMETROS
características?
Grandes botones de control aparecen en pantalla. retorno agarre preestablecidos, parada automática/retorno.
resultados de la prueba realizada pantalla.
Proceso de trabajo:
Posicionar la muestra del cupón de 1” dentro de los rieles del tensiómetro.
TENSIOMETRO 2 LÍNEAS
T-0100/A
27.1 Kg
725 x 275 x 312.5 mm
2.0 A a 60 Hz
2, 4, 12 y 20”/min
inserto de espuma (FOAM)
43 Kg
nominal.
www.ormaquinarias.com.pe
CONTROL DE CALIDAD
FABRICADO en ESTADOS UNIDOS
Pistola de aire caliente: PROTACKER
Herramienta utilizada para el precalentamiento de geomembrana en la etapa previa al proceso de soldadura de aporte que se realiza con una extrusora.
FÁCIL DE USAR. Ligera y efectiva.
E SPECIFICACIONES TÉCNICAS:
Peso del equipo
Consumo
Rango de temperatura
Ancho de soldadura
Tipo de soldadura
HERRAMIENTAS CONTROL DE
Materiales:
1 Kg
2,200 W
Hasta 677°C
1 1/2” (40 mm) Superposición, oración
VACUÓMETRO: V-PLATE MANÓMETROS
Herramienta para realizar pruebas de vacio no destructivas de uniones soldadas.
E SPECIFICACIONES TÉCNICAS:
Medidas
Máx. psi
Potencia
10” x 24” (25 x 60 cm)
Hasta 4” (2 psi)
220 V Monofásica 60 Hz
SHOWROOM EQUIPOS DE GEOMEMBRANA
Av. Asturias 315 Mayorazgo Chico, Ate.
Herramienta que sirve para monitorear los parámetros del proceso de soldadura de geomembrana.
CARACTERÍSTICAS:
La válvula de cierre exclusiva través de la válvula de llenado Aguja de repuesto de bajo ori cio de sombreado cruzado.
Medidor preciso de 0 a 60
ww
HDPE/ LLDPE/ PVC/ PP
HERRAMIENTAS DE DE CALIDAD

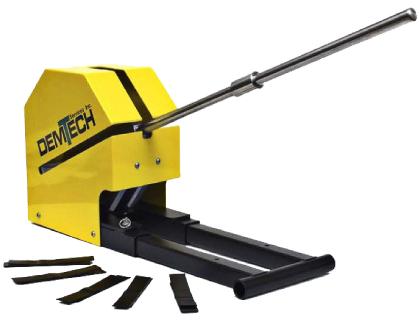

Cuponera: BONE CUTTER
Equipo de control de calidad ideal para el corte de cupones de prueba de 1”. El complemento perfecto del tensiómetro.
FÁCIL DE OPERAR. Acción de palanca única y segura para el operador.
E SPECIFICACIONES TÉCNICAS:
Modelo
Peso del equipo
Peso de equipo en caja
Dimensiones
BC-100/A
13.6 Kg
19.95 Kg
482 x 406.6 x 275 mm
Caja con inserto de espuma (FOAM)
MANÓMETROS SPARK TESTER
Herramienta para realizar pruebas de chispas y detectar agujeros de al ler y fugas de vacío para parámetros
E SPECIFICACIONES TÉCNICAS:
exclusiva evita posibles fugas a llenado de aire.
bajo costo con punta a lada y cruzado.
60 PSI.
www.ormaquinarias.com.pe
FABRICADO en ESTADOS UNIDOS
Marca Modelo Serie Potencia ETP BD-10A S/S 20,000
V/
Khz
A 45,000
500
