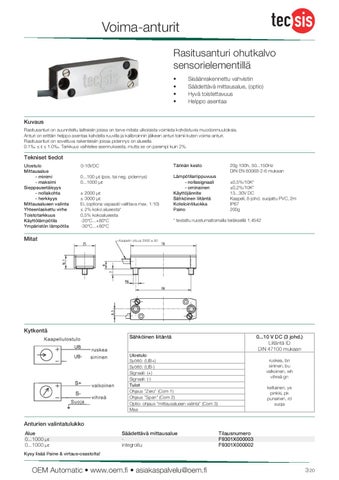

Voima-anturit Rasitusanturi ohutkalvo sensorielementillä • • • •
Sisäänrakennettu vahvistin Säädettävä mittausalue, (optio) Hyvä toistettavuus Helppo asentaa
Kuvaus Rasitusanturi on suunniteltu laitteisiin joissa on tarve mitata ulkoisista voimista kohdistuvia muodonmuutoksia. Anturi on erittäin helppo asentaa kahdella ruuvilla ja kalibroinnin jälkeen anturi toimii kuten voima-anturi. Rasitusanturi on soveltuva rakenteisiin joissa pidennys on alueella 0.1‰ ≤ ε ≤ 1.0‰. Tarkkuus vaihtelee asennuksesta, mutta se on parempi kuin 2%.
Tekniset tiedot Ulostulo Mittausalue - minimi - maksimi Sieppausetäisyys - nollakohta - herkkyys Mittausalueen valinta Yhteenlaskettu virhe Toistotarkkuus Käyttölämpötila Ympäristön lämpötila
0-10VDC 0...100 µε (pos. tai neg. pidennys) 0...1000 µε ± 2000 µε ± 3000 µε Ei, (optiona vapaasti valittava max. 1:10) ≤ 2% koko alueesta* 0,5% kokoalueesta -20°C...+80°C -30°C...+80°C
Mitat
Tärinän kesto Lämpötilariippuvuus - nollasignaali - ominainen Käyttöjännite Sähköinen liitäntä Kotelointiluokka Paino
20g 100h, 50...150Hz DIN EN 60068-2-6 mukaan ±0,5%/10K* ±0,2%/10K* 13...30V DC Kaapeli, 8-johd. suojattu PVC, 2m IP67 200g
* testattu ruostumattomalla teräksellä 1.4542
Kaapelin pituus 2500 ± 50
Kytkentä Sähköinen liitäntä
0...10 V DC (3 johd.) Liitäntä ID DIN 47100 mukaan
Ulostulo Syöttö: (UB+) Syöttö: (UB-) Signaali: (+) Signaali: (-) Tulot Ohjaus ”Zero” (Com 1) Ohjaus ”Span” (Com 2) Optio: ohjaus ”mittausalueen valinta” (Com 3) Maa
ruskea, bn sininen, bu valkoinen, wh vihreä gn keltainen, ye pinkki, pk punainen, rd suoja
Anturien valintatulukko Alue 0...1000 µε 0...1000 µε
Säädettävä mittausalue integroitu
Tilausnumero F9301X000003 F9301X000002
Kysy lisää Paine & virtaus-osastolta!
OEM Automatic • www.oem.fi • asiakaspalvelu@oem.fi
3:20
