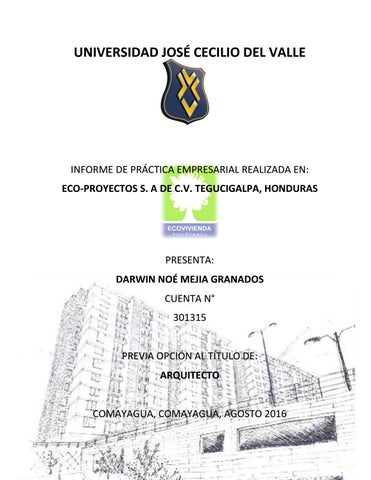

UNIVERSIDAD JOSÉ CECILIO DEL VALLE

INFORME DE PRÁCTICA EMPRESARIAL REALIZADA EN: ECO-PROYECTOS S. A DE C.V. TEGUCIGALPA, HONDURAS

PRESENTA: DARWIN NOÉ MEJIA GRANADOS CUENTA N° 301315

PREVIA OPCIÓN AL TÍTULO DE: ARQUITECTO

COMAYAGUA, COMAYAGUA, AGOSTO 2016

INDICE DEDICATORIA AGRADECIMIENTOS 1.0- INTRODUCCIÓN--------------------------------------------------------------------------------01 2.0- OBJETIVOS 2.0-ESPECIFICOS----------------------------------------------------------------------02 2.1-GENERALES -----------------------------------------------------------------------02 3.0- DESCRIPCIÓN DE LA PRÁCTICA 3.0-Perfil de la desarrolladora-------------------------------------------------------------03 3.1-Características del conjunto----------------------------------------------------------03 4.0-MISIÓN ------------------------------------------------------------------------------------------- 05 4.1-VISIÓN -------------------------------------------------------------------------------------------- 05 5.0- DESCRIPCIÓN DE LA PRÁCTICA ------------------------------------------------------- 08 SEMANA 1------------------------------------------------------------------------------------ 08 SEMANA 2------------------------------------------------------------------------------------ 10 SEMANA 3------------------------------------------------------------------------------------ 12 SEMANA 4------------------------------------------------------------------------------------ 15 SEMANA 5------------------------------------------------------------------------------------ 17 SEMANA 6------------------------------------------------------------------------------------ 19 SEMANA 7------------------------------------------------------------------------------------ 21 SEMANA 8 ----------------------------------------------------------------------------------- 23 SEMANA 9------------------------------------------------------------------------------------ 25 SEMANA 10---------------------------------------------------------------------------------- 27 SEMANA 11---------------------------------------------------------------------------------- 29 SEMANA 12---------------------------------------------------------------------------------- 31 SEMANA13 ---------------------------------------------------------------------------------- 33 6.0- CONCLUSIONES ------------------------------------------------------------------------------35 7.0- RECOMENDACIONES-----------------------------------------------------------------------36 8.0- FUENTES DE CONSULTA------------------------------------------------------------------37 9.0- GLOSARIO---------------------------------------------------------------------------------------38 10.0- ANEXOS----------------------------------------------------------------------------------------39 10.1 Plano de Conjunto Escuela CRF--------------------------------------------------39 10.2 Plano de Arquitectónico Escuela CRF------------------------------------------40 10.3 Fachadas Escuela CRF-------------------------------------------------------------41 10.4 Estimación de fontanería de Centro Comercial Eco-plaza-----------------42

10.5 Plano Hidrosanitaria Eco-plaza ---------------------------------------------------44 10.6 Plano de Acabados Lobby Edificio #5-------------------------------------------45 10.7 Plano de Acabados Apart.Edificio #5--------------------------------------------46 10.8 Losa Ajardinada ---------------------------------------------------------------------47 10.8.1 Plantas de losa ajardinada----------------------------------------49 10.8.2 Fotografías de proceso losa ajardinada-----------------------51 10.9 Planos de sótano #3 ----------------------------------------------------------------52 10.10 Prueba de pisos para edificio #5------------------------------------------------53 10.11 Tabla para control de Personal en Eco-Plaza-------------------------------56 10.12 Tabla para control de actividades en Eco-Plaza----------------------------57 10.13 Plano de aguas pluviales sótano Eco-Plaza---------------------------------58 10.14 Planta de Conjunto Eco-Plaza---------------------------------------------------59 10.15 Plano de acabados 1er. Nivel Eco-Plaza-------------------------------------60 10.16 Plano de acabados 2do. Nivel Eco-Plaza------------------------------------61 10.17 Planta Hidrosanitaria Sótano Eco-Plaza-------------------------------------62 10.18 Planta Hidrosanitaria 1er. nivel Eco-Plaza-----------------------------------63 10.19 Planta Hidrosanitaria 2do. nivel Eco-Plaza----------------------------------64 10.20 Detalles de Oxigenador Planta de Tratamiento-----------------------------65 10.21 Estimación de personal para oxigenador-------------------------------------66 10.22 Proceso del Mezzanine en el centro comercial Eco-Plaza---------------67 10.23 Armado y Colado de Losa en edificio #6--------------------------------------68 10.24 Prueba en el Concreto 10.24.1 Prueba de Revenimiento-----------------------------------------------69 10.24.2 Prueba de Resistencia-------------------------------------------------70 10.25 Muro Anclado 10.25.1 Proceso de fabricación de muro anclado-------------------------71 10.25.2 Fotografías de Proceso muro anclado ----------------------------73 10.26 Fotografías de proceso de albañilería Eco-Plaza--------------------------75 10.27 Planta de pisos 1er. nivel Eco-Plaza------------------------------------------77 10.28 Planta de pisos 2do. Nivel Eco-Plaza-----------------------------------------78 10.29 Planilla de Pisos Eco-Plaza -----------------------------------------------------79 10.30 Sistema ALUMA EASYSET------------------------------------------------------81 10.31 Planta de tratamiento--------------------------------------------------------------83 10.32 Cimientos de edificio #6-----------------------------------------------------------85 10.33 Fachada de edificio #5------------------------------------------------------------86 10.34 Conjunto Eco-Vivienda-----------------------------------------------------------87 10.35 Control de horas en práctica-----------------------------------------------------88

DEDICATORIA La vida va recobrando sentido en el pasar del tiempo, entenderá dichas situaciones, quien sea sometido a momentos que cambien el curso de su vida, unos son más expuestos que otros, sentirme alagado o frustrado depende sólo de mí, avanzar o parar será mi decisión, seguiré creyendo que el creador de la vida Dios, tienen un solo propósito para mí y es crecer como ser humano.

En memoria de mi padre Fernando Mejía y mi madre Santos Granados dedico mi proyecto de grado que sin su presencia terrenal han sido mi motivación para este gran logro.

Digamos un te amo en voz alta constantemente a los que amamos.

AGRADECIMIENTOS Dios, me has permitido llegar a uno de mis sueños con salud y bondad, sonreír ante todos mis logros, agradezco tu compañía y bendición durante mi camino, sin pilares importante del ser humano como son los padres me has mantenido de pie y eso lo agradezco, como agradezco que haz puesto en mi vida no sólo a mi hermano mayor Marlon Granados si no como mi padre que se convirtió, que sin su ayuda esta etapa de mi vida no fuese posible, Gracias por las bendiciones y la guía durante este camino que se llama vida.

1.0 INSTRODUCCIÓN El presente informe menciono las actividades realizadas durante mi práctica pre-profesional en Eco-proyectos S. A. de C. V. Desarrolladora que lleva a cabo el proyecto multifamiliar Eco-Vivienda fase II y Eco-Plaza, como requisito a obtener el título de Arquitecto. Según lo establecido en el plan de estudio del currículo vigente de la Universidad José Cecilio del Valle. La práctica Pre - Profesionales fue desarrollada en la ciudad de Tegucigalpa, Honduras, con supervisión del Arquitecto Héctor Sabillon, como catedrático asignado, llevada a cabo desde el 10 de Mayo del 2016 hasta el 01 de Agosto del 2016 en el área Presupuestos/ Costos con el Arq. Carlos Ochoa Quan y el Ing. Ricardo Flores, La práctica preprofesionales es una etapa de transición entre la vida estudiantil y profesional en lo cual está orientada a la integración, profundización y aplicación de los conocimientos técnicos, científicos y habilidades adquiridas como artísticas y diseño. En tal sentido el presente informe constituye una importante y fundamental

herramienta,

que

contiene

las

actividades realizadas y funciones desempeñadas que favorecieron el cumplimiento de los objetivos y resultados debidamente planteados en mi práctica pre-profesional.

1

2.0 OBJETIVOS ESPECÍFICO o Ampliar mis conocimientos sobre el ámbito constructivo-arquitectónico en un entorno real laboral. o Conocer y tener contacto de la forma que laboran un grupo de profesionales en un proyecto de gran magnitud. o Obtener experiencia laboral en el campo constructivo así también de oficina. o Experimentar el papel del arquitecto ante un grupo de presiónales.

2.1 OBJETIVO GENERAL Ampliar conocimiento y aprendizaje a través de la experiencia laboral, aplicando los conocimientos y enseñanzas adquiridas en la formación universitaria, con especial énfasis en la línea de construcción, en un ambiente laboral de edificación vertical, que como tal tiene un alcance futurista en la construcción en Honduras.

2

3.0 PERFIL DE LA EMPRESA ECO-PROYECTOS S.A. DE C.V. es una desarrolladora comprometida con la protección del medio ambiente y dedicada al desarrollo de proyectos habitacionales ecológicos, Eco-Vivienda es considerado uno de los proyectos habitacional más grandes de honduras en la actualidad, ubicados en la ciudad de Tegucigalpa, Honduras; cuyo nombre, hace eco de funcionalidad y amigabilidad al medio que le rodea.

VISTA OESTE | CONJUNTO

3.1 CARACTERÍSTICAS DEL CONJUNTO: o Cuenta con su propio pozo de agua almacenando 210,000 galones. o Con una planta de tratamiento de 50m3 distribuida en sistema de riego. o En el 2012 se introduce como el 1er. Proyecto multifamiliar ecológico en honduras. o Recolecta agua para sus 9,700m2 de áreas verdes. o Calentadores de agua solares ahorrando hasta un 35% de energía. o Eco-vivienda etapa 1 y 2 lo conforman 641 condominios fondos de inversión hondureña. o Con un costo de L. 925,000,000.00 EcoVivienda Fase 1 y 2; y L. 100,000,000.00 Ecoplaza. o Seguridad, comodidad, calidad, ubicación todo en un ambiente ecológico. o Áreas verde, área social, de juegos deporte, piscinas, conforman el complejo. Para cubrir las exigencias de sus residentes en un solo lugar.

VISTA AEREA EDIFICIO 4-5

VISTA ECO-VIVIENDA FASE I

PLANTA DE TRATAMIENTO

3

o Con capacidad de 750 vehículos, distribuidos en 3 sótanos y estacionamientos al aire libre y. o Acceso controlado, calles perimetral, estacionamientos para visitantes. o Estructura monolítica desarrollada con el sistema aluma easy-set. o 55,137m2 de construcción vertical en un predio de 30,674m2. o Cuenta con una losa ajardinada de 4293m2 como área social. o Sobre sótanos de estacionamientos de 2 niveles. o Sistema de climatización independiente por condominio.

AREA SOCIAL | VISTA ESTE

EDIFICIO 5 | FACHADA ESTE

ESTACIONAMIENTO NORTE | VISTA SUR

BOCETOS | ECO-VIVIENDA | VISTA ESTE | NOÉ GRAN

4

4.0 MISIÓN Desarrollar complejos residenciales y comerciales, que ofrecen un alto retorno a la inversión de nuestros clientes a través de: 1. Excelente ubicación 2. Espacios funcionales y placenteros 3. Construcción duradera y de alta calidad 4. Eficiencia energética y ecológica 5. Comunidades seguras, bien organizadas y administradas.

6. Excelencia en servicio pre y post venta.

4.1 VISIÓN Que nuestros clientes y sus familias disfruten tanto vivir en nuestros desarrollos que se conviertan en nuestros principales promotores y así ser el #1 en el mercado.

BOCETOS | ECO-VIVIENDA | VISTA SUR | NOÉ GRAN

5

Eco-vivienda nace como una idea de residencias amigables con el medio ambiente por parte de Pos-Tensa y el Ing. Miguel Molina como socios inversionistas en el 2012, que luego de gran aceptación en el mercado inmobiliario una vez finalizada fase 1, se consolidan como Eco-Proyectos S.A. de C.V. llevando a cabo la FASE 2 de Eco-Vivienda esta, no como constructora si no como una desarrolladora de eco-edificios que lo conforman como sociedad el Ing. Miguel Molina, Pos-tensa, Raúl Díaz y Salvador García.

El master plan de la fase II consistía en 16 edificios. De 6-8 niveles, conformado por 496 condominios de 2, y 3 habitaciones, encontrándose con una problemática de suelo disponible debido a un alto costo, se decide modificar el master plan a 10 edificios de 12 niveles conformado por 470 condominios de 2, y 3 habitaciones, iniciada la construcción de la fase 2 en los primeros 4 edificios construidos, las exigencias del mercado hace modificar por última vez el complejo habitacional uniendo 2 edificios en 1 rediseñando y disponer de condominios de 1 habitación, siendo ahora 3 edificios de 12 niveles y 10 condominios por nivel logrando esto maximizar costos.

La junta directiva de Eco-Proyectos queriendo ofrecer una propiedad de alta plusvalía, deciden incorporar al proyecto un centro comercial que lo llaman ECO-PLAZA villa olímpica, surge como una respuesta a las necesidades de los habitantes de Eco-vivienda y a los residentes de la zona que deben desplazarse varios kilómetros para víveres, bancos y otros negocios necesarios.

6

Eco-plaza consta de más de 5000 metros cuadrados de construcción de 2 niveles con un total de 36 locales comerciales, en su mayoría de 55 metros cuadrados.

Además contará con un Supermercado La Colonia como ancla y una sub ancla con autoservicio.

Eco-plaza estará ubicado en una zona con poca oferta comercial que cuenta con un tráfico mayor a 162,000 vehículos semanales.

Eco-Proyectos lo conforman 25 personas entre ellos Arquitectos e Ingenieros glosándose en áreas como Diseño, Supervisión, Costos y Presupuesto, Calidad, área de ingeniería, Administración.

ECO-PLAZA villa olímpica

ECO-VIVIENDA FASE I

ECO-VIVIENDA FASE II

En conjunto, Eco-Vivienda fase I, Eco-Vivienda Fase II y Eco-Plaza, tienen un costo de inversión Hondureña de L 1, 025, 000,000.00 ($44, 550,000), en un predio total a 7.4 manzanas.

7

5.0 DESCRIPCIÓN DE LA PRÁCTICA

SEMANA 1

10 de Mayo- 14 de Mayo 1. Visita a la Escuela Carlos Roberto Flores con el Arq. Carlos Ochoa, colindancia a Eco-Vivienda fase II, para analizar topografía y análisis de mejoras, como techos, acabados, y expansión de áreas de estudio.

2. Desarrollo de propuesta de diseño y elaboración de planos arquitectónicos, planos de conjunto, fachadas y planos constructivos, según necesidades que encontramos en la institución.

3. Elaboración de presupuesto de la propuesta de mejora con el Ing. Ricardo Flores.

Aprendizaje:

ANEXO – PAG.39

Elaboración de planos arquitectónicos y fachadas, trabajando en equipo, con apoyo del Ing. Ricardo en cuanto al análisis de terreno y topografía usando AutoCAD Civil 3D, Arq. Ochoa en análisis de necesidades y visualización de diseño en campo y análisis de abastecimiento de agua con ayuda del Ing. Rigoberto Sandoval.

Problemas confrontados y soluciones dadas:

ANEXO – PAG.41

Adaptarme al ritmo de trabajo con los profesionales antes mencionado, solucionando ese problema trabajando horas extras fuera de la empresa.

8

Propósito de mejoras

AULAS DE CLASES

La Escuela Carlos Roberto Flores se encuentra en colindancia a Eco-Vivienda, escuela de 150 alumnos en jornada matutina, por lo que Eco-Proyectos ve las necesidades y deciden dar un aporte a dicha institución en mejoras de inmueble y en este caso a la educación de honduras

AL FONDO CANCHA MULTIUSOS

Propuestas a construir: o o o o o o o

Graderías de canchas Espacios de circulación Sala de computación Sala de maestros Plaza para actos cívicos Cafetería Seguridad

Mejoras de existente: o o o o o

Baños Techos Accesos Muro perimetral Áreas de estudio

PASILLOS EN AULAS

BAÑOS

9

SEMANA 2

16 de Mayo- 21 de Mayo 1. Supervisión de avances en tabla yeso en el edificio 5, fase II, con los contratistas INSTAYE (6 niveles impares) y Hanner Moreno ( 6 niveles pares), para pago de planilla, reflejado en la estimación de obra.

2. Supervisión de avances en pisos en el edificio 5, fase II, con los contratistas Josué Velásquez (6 niveles impares) y Victor Borjas ( 6 niveles pares), para pago de planilla, reflejado en la estimación de obra.

3. Estimación de Fontanería para Eco-Plaza, para calcular costos de mano de obra y materiales.

EDIFICIO 5

EJEMPLO DE ESTIMACIÓN DE OBRA

CLAVE

CONCEPTO

CANT. PROY.

1 2 3 4 5 6 7

ESTRUCTURA DE CIELOS ACUSTICOS ESTRUCTURA DE CIELOS RH ESTRUCTURAS DE FASCIAS F1C-RH (25cm) P F1C-RH (20cm) B F1C-D (35cm) P F1C-D (95cm) P TOTAL NIVEL 1

UNIDAD

P.U.

P.T.

NIVEL 1 957,4 444,5

M2 M2

300 270

287.220,00 120.015,00

136,96 23,06 127,68 15,86

M.L. M.L. M.L. M.L.

125 125 195 195

17.120,00 2.882,50 24.897,60 3.092,70 455.227,80

Aprendizaje: Supervisión de avance de obras en conjunto, de 119 condominios que conforman edificio 5 tabulando de obra ejecutada por contratistas reflejados en porcentajes de avances en la estimación de obra.

Elaborar estimaciones para calcular costos de mano de obra. Realizada para fontanería de Eco-Plaza.

FONTANERIA SOTANO TUBERIA HORIZONTAL Tuberia drenaje de 4" (inodoro) Tuberia drenaje 2" de lavamanos Coladeras en piso (baños) Entrada agua potable (arañas) Tuberia de drenaje 6" Tuberia 2" potable Tuberia pluviales 8" MUEBLES SANITARIOS Instalacion de Inodoro Instalaciones Valvula de Baño Intalacion de embellecedores Coladera baño 4" a 2" TUBERIA VERTICAL bajantes drenaje 6" bajantes pluviales 8" Tuberia 2" potable Tuberia 1/2" potable

ANEXO – PAG.42

CANT. PROY. 2 2 2 2 142,9 41,4 127,9

UNIDAD UNIDAD UNIDAD UNIDAD UNIDAD M.L. M.L. M.L.

PRECIO U L. 350,00 L. 350,00 L. 345,00 L. 345,00 L. 345,00 L. 350,00 L. 138,00

PRECIO T L. 700,00 L. 700,00 L. 690,00 L. 690,00 L. 49300,50 L. 14490,00 L. 17650,20

2 2 2 2

UNIDAD UNIDAD UNIDAD UNIDAD

L. 287,50 L. 239,00 L. 172,50 L. 345,00

L. 575,00 L. 478,00 L. 345,00 L. 690,00

55,2 13,4 8,1 12,4

M.L. M.L. M.L. M.L.

L. 345,00 L. 138,00 L. 45,00 L. 45,00

L. 19044,00 L. 1849,20 L. 364,50 L. 558,00

EJEMPLO DE ESTIMACIÓN DE OBRA

Problemas confrontados y soluciones dadas: Manejo de avances de obra y manejo de estimaciones, buscando ejemplos de tablas en EXCEL para diseñar estimaciones y supervisión de obra.

10

SUB-CONTRATISTA: Hanner Moreno PROYECTO: ECOVIVIENDA VILLA OLIMPICA FASE II EDIFICIO 5 12 NIVELES PERIODO DEL: ESTRUCTURA TABLA YESO 5

OBRA: FECHA:

03/06/2016

TIPO DE TRABAJO: ESTIMACION #:

9 de Mayo de 2016

IMPORTE:

ACUMULADO ANTERIOR CONCEPTO

CLAVE

L. 1.744.955,90

21 de Mayo de 2016

ESTA ESTIMACIÓN

CANT. PROY.

UNIDAD

P.U.

P.T.

CANTIDAD

IMPORTE

AVANCE

CANTIDAD

IMPORTE

AVANCE

NIVEL 2 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17

APARTAMENTO TIPO A Estructura de Cielos Estructura de Fascias

29,34

M2

L. 260,00

L. 7.629,44

29,34

L. 7.629,44

100,00%

0,0000

L. 0,00

0,00%

F1C F2C F3C

17,20

ML

45,12

ML

26,48

ML

L. 125,00 L. 195,00 L. 260,00

L. 2.150,00 L. 8.798,40 L. 6.884,80

17,20 45,12 26,48

L. 2.150,00 L. 8.798,40 L. 6.884,80

100,00% 100,00% 100,00%

0,0000 0,0000 0,0000

L. 0,00 L. 0,00 L. 0,00

0,00% 0,00% 0,00%

D+D D+R R+R R+RH

16,32

M2

8,64

M2

L. 1.022,00 L. 692,00 L. 509,00 L. 562,00 L. 151,00 L. 500,00 L. 135,00 L. 120,00 L. 270,00 L. 135,00

L. 16.679,04 L. 5.978,88 L. 29.588,17 L. 19.152,96 L. 3.624,00 L. 4.000,00 L. 712,80 L. 4.608,00 L. 1.080,00 L. 403,65 L. 111.290,14

16,32 8,64 58,13 34,08 24,00 8,00 5,28 38,40 4,00 2,99

L. 16.679,04 L. 5.978,88 L. 29.588,17 L. 19.152,96 L. 3.624,00 L. 4.000,00 L. 712,80 L. 4.608,00 L. 1.080,00 L. 403,65

100,00% 100,00% 100,00% 100,00% 100,00% 100,00% 100,00% 100,00% 100,00% 100,00%

0,0000 0,0000 0,0000 0,0000 0,0000 0,0000 0,0000 0,0000 0,0000 0,00

L. 0,00 L. 0,00 L. 0,00 L. 0,00 L. 0,00 L. 0,00 L. 0,00 L. 0,00 L. 0,00 L. 0,00

0,00% 0,00% 0,00% 0,00% 0,00% 0,00% 0,00% 0,00% 0,00% 0,00%

Estructura de Paredes

Estructura de cargadores Estructura Pared Media de Baño, forro de valvula de ducha Estructura de Forro ducto electrico Estructura de Cerramiento contramarcos Cargador puerta de lavanderia Estructura pared 45° habitacion pricipal

58,13

M2

34,08

M2

24,00

UNID

8,00

UNID

5,28

M2

38,40

ML

4

UNID

2,99

M2

ESTIMACIONES DE TABLA YESO ACABADOS DE APARTAMENTOS

ESTIMACIONES Es la herramienta que utiliza eco-proyectos para evaluar los pagos quincenales del total de cantidad proyectada a pagar, haciéndose un levantamiento de avances proyectados.

Es importante contar con estimaciones porque son las que nos indican el importe total del proyecto, nos hace llevar mejor control de los pagos a realizar durante el avance de mano de obra, dicha estimación es evaluada por el contratante y contratista.

ESTRUCTURA DE PARED DE TABLA YESO

11

SEMANA 3

23 de Mayo- 28 de Mayo 1. Medición de losa ajardinada, para cálculo de impermeabilizante ya instalado por Lazarus & Lazarus.

2. Supervisión de instalación de sistema losa ajardinadas, que incluye impermeabilizante y Geo-dren.

3. Estimación de acero para sótano #3.

LOSA AJARDINADA

LOSA EN PROCESO

Aprendizaje:

LOSA ETAPA FINAL ANEXO – PAG.47

Sistema de losa ajardinada, conociendo ADMIX TECHO como impermeabilizante elastomérico, geo-membrana que sirve para evitar el paso de raíces y la geo-dren para la evacuación del agua en la losa.

Estimación de acero para pedidos, calculándose esta, no por cantidad de varilla si no por toneladas, para luego clasificar dependiendo el tipo de varilla que solicite el ing. Estructurista.

EDIFICIO 6

EDIFICIO 3 Y 4

EDIFICIO 5

Problemas confrontados y soluciones dadas: En cuantificación de acero para sótano #3, no consideraba traslapes de varillas según plano estructural, solucionando esto adjuntando notas del ing. estructural SOTANO #3

12

Sótano #3 Al momento de cuantificar el acero se me entregaron planos según diseño estructural, considerando solamente un 5% de desperdicio, el total resulto 114 Toneladas de acero, siendo el resultado 112 Toneladas según contratistas, el margen de error se encontró por no utilizar las distancias de traslapes y anclajes dados por el analista estructural.

LOSA AJARDINADA

ESPACIO EDIFICIO 6 Y 7

SÓTANO #3

Dobleces, traslapes y anclaje de varillas de refuerzo en cm

ARMADO DE PEDESTALES (anillos) SECCION 50x80 8#8 ANILLO #4 50x80 16#8 ANILLO #4 105x80 16#8 ANILLO #4 105x80 32#8 ANILLO #4 50x150 16#8 ANILLO #4 105x150 32#8 ANILLO #4

No. V #4 #4 #4 #4 #4 #4

long. V 9 12 9 12 12 12 TOTAL

No. V

KG/M

#4 0,996 #4 0,996 CANTIDAD DE MARCO

LONG UTILIZAR SECCION POR V 2,5 3 5,1 2 3 3 9,9 1 9,2 1 18,48 0,77

LONG

KG

9 12 1

8,964 11,952

SECCION 377 644 56 124 510 36

M.L. UTIL 942,5 3284,4 168 1227,6 4692 665,28 10979,78

VARRILLAs 1 322 19 124 510 47 1022

UTILIZAR desperdicio M.L. DESP 7,5 1,5 1,5 10,2 1,8 579,6 9 0 0 9,9 2,1 260,4 9,2 2,8 1428 14,2296 -2,2296 -104,241039 2165,26

porciento de desperdicio

TOTAL VARILLAS TOTAL DE TONELADAS

ESPACIO EDIFICIO 6 Y 7

#4-9 M.L. 20 0,18

SÓTANO #3

16,47

#4-12 M.L. 1003 11,98

MURO ANCLADO

13

RECUBRIMIENTO DE GEO-DREN

Losa Ajardinada: 1230m2 restaban para culminar el total de losa ajardinada del sótano 2, que es el área de juegos infantiles que cuenta el área social, siendo un total de 4293 de losa verde.

SISTEMA DE RIEGO

Fases: Se establece dos fases: 1. Impermeabilización 2. Y el tipo de vegetación RECUBRIMIENTO DE GRAVA

Impermeabilización: Losa mayor de 5% para la adecuada evacuación de agua, el impermeabilizado debe cumplir con aplicación adecuada.

ADOQUINADO DE ACCESOS

Tipo de Vegetación: Para evitar cargas en la losa se escogen plantas desérticas ya que son de raíces pocas profundas, alcanzando así una altura de 30cm de capa vegetal.

ETAPA FINAL

Proceso: o o o o o

Capa vegetal Sustrato Geo-Dren Impermeabilizado Losa

ANEXO – PAG.47

14

SEMANA 4

30 de Mayo- 04 de Junio 1. Estimación de acero para sótano #3 2. Supervisar mantenimiento en Eco-vivienda fase 1 edificio.

3. Supervisión de avances en tabla yeso en el edificio 5, fase II, con los contratistas INSTAYE (6 niveles impares) y Hanner Moreno ( 6 niveles pares), para pago de planilla, reflejado en la estimación de obra.

4. Supervisión de avances en pisos en el edificio 5, fase II, con los contratistas Josué Velásquez (6 niveles impares) y Victor Borjas ( 6 niveles pares), para pago de planilla, reflejado en la estimación de obra.

SÓTANO #3

SECCIÓN

ANEXO – PAG.52

Aprendizaje: En uno de los apartamentos 2-12 pude observar lo necesario de tener los planos al momento de hacer modificaciones, ya que ese apartamento se modificó agregando otro habitación y al momento de la modificación obstruyeron las salidas de los aires acondicionados.

DUCTOS OBSTRUIDOS

Problemas confrontados y soluciones dadas: Al momento de hacer el pedido de materiales para hacer las nuevas instalaciones desconocía los nombres de los materiales, como ser armaflex, varilla de plata a 5% solicitando ayuda al técnico que instalaría el aire.

15

ECO-VIVIENDA FASE II

ECO-VIVIENDA FASE I

Supervisión de mantenimiento: Apartamento 2-12 la dueña realizo modificaciones sin consultar planos de dicho apartamento lo que le costó la obstrucción de las salidas de tubería de aire acondicionado teniendo de hacer fascias por las habitaciones para hacer nuevas instalaciones.

Apartamentos 4-24 y 4-34 se les cambio válvula de ducha por aparición de humedad en paredes, ya que se encontraban dañadas por desgaste de empaques.

Mi responsabilidad en todo mantenimiento era, facilitar los materiales al personal, siendo el encargado de llaves del apartamento, supervisando trabajo realizado, orden y limpieza para luego ser entregado al administrador de edificios.

FASCIAS PARA INSTALACIÓN DE AIRE ACONDICIONADOS APART.-212

FASCIAS APART.-212

FUGAS EN BAÑOS APART.-424

16

SEMANA 5

06 de Junio- 11 de Junio 1. Cuantificar cantidad de paredes de tabla yeso ya instalado en los primeros 3 niveles para verificar estimación de pago.

2. Verificación de niveles en losa, en el nivel 11 y 12 junto con topógrafo, por desniveles encontrado al momento de instalar la cerámica, para luego hacer Pruebas de piso en nivel 11, edificio #5 Fase II 3. Supervisar mantenimiento en Eco-vivienda fase 1 edificio 7-11 (Daños en tubería agua potable cocina) ACABADOS

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17

APARTAMENTO TIPO A Estructura de Cielos Estructura de Fascias

29,34

M2

L. 260,00

L. 7.629,44

F1C F2C F3C

17,20

ML

45,12

ML

26,48

ML

L. 125,00 L. 195,00 L. 260,00

L. 2.150,00 L. 8.798,40 L. 6.884,80

D+D D+R R+R R+RH

16,32

M2

8,64

M2

58,13

M2

L. 1.022,00 L. 692,00 L. 509,00 L. 562,00 L. 151,00 L. 500,00 L. 135,00 L. 120,00 L. 270,00 L. 135,00

L. 16.679,04 L. 5.978,88 L. 29.588,17 L. 19.152,96 L. 3.624,00 L. 4.000,00 L. 712,80 L. 4.608,00 L. 1.080,00 L. 403,65 L. 111.290,14

Estructura de Paredes

Estructura de cargadores Estructura Pared Media de Baño, forro de valvula de ducha Estructura de Forro ducto electrico Estructura de Cerramiento contramarcos Cargador puerta de lavanderia Estructura pared 45° habitacion pricipal

34,08

M2

24,00

UNID

8,00

UNID

5,28

M2

38,40

ML

4

UNID

2,99

M2

Aprendizaje: Hacer prueba de pisos cuando este esta desnivelado, conocí productos de Lazarus & Lazarus ARDEX P 51 (imprimación), ARDEX AN 50 (base auto nivelante).

ANEXO – PAG.53

LIMPIEZA E IMPRIMACIÓN DEL AREÁ BASE AUTO-NIVELANTE

Problemas confrontados y soluciones dadas: Estimación existente sólo contaba con paredes R+R (regular), RH+R (resistente a humedad) y RH+D (durock), ya paredes instaladas en ductos habían D+D, lavandería RH+RH modificando el aporte a la estimación.

17

Tabla yeso:

Lamina Blanca (R) Lamina Verde (RH) Durock (D)

ESTRUCTURA DE PAREDES EN HABITACIÓN

Descripción:

R =Habitaciones/fascias RH=Cocina/lavandería D =Duchas/ductos PAREDES TERMINADAS EN HABITACIÓN

ACABADOS EDIFICIO 5

EDIFICIO 3 Y 4

ARDEX P 51: Mejora la adhesión de los productos ARDEX sellando los substratos de concreto absorbente estándar, y otros substratos más en aplicaciones especializadas

ARDEX AN 50: Es una base autonivelante a base de cemento portland que sirve para alisar concreto absorbente estándar antes de la instalación del piso definitivo.

18

13 de Junio- 18 de Junio

SEMANA 6

1. Supervisión de avances en tabla yeso en el edificio 5, fase II, con los contratistas INSTAYE (6 niveles impares) y Hanner Moreno ( 6 niveles pares), para pago de planilla, reflejado en la estimación de obra.

2. Supervisión de avances en pisos en el edificio 5, fase II, con los contratistas Josué Velásquez (6 niveles impares) y Victor Borjas ( 6 niveles pares), para pago de planilla, reflejado en la estimación de obra.

3. Supervisión de obra y personal en Eco-Plaza.

SUB-CONTRATISTA: JOSUE VELASQUEZ PROYECTO: ECOVIVIENDA VILLA OLIMPICA FASE II EDIFICIO 5 12 NIVELES PERIODO DEL: CERAMICA 4

OBRA: 20/05/2016 TIPO DE TRABAJO: ESTIMACION #:

FECHA:

9 de Mayo de 2016

IMPORTE:

21 de Mayo de 2016

ACUMULADO ANTERIOR CONCEPTO

CLAVE

CANT. PROY.

UNIDAD

P.U.

P.T.

CANTIDAD

IMPORTE

AVANCE

L. 40.460,00 L. 26.575,26 L. 3.973,24 L. 1.887,00 L. 7.600,00 L. 10.409,95 L. 2.850,00 L. 2.517,90 L. 2.975,00 L. 5.550,00 L. 6.000,00 L. 2.000,00 L. 2.873,00 L. 3.900,00 L. 1.500,00 L. 121.071,35

578,00 718,25 58,43 51,00 19,00 122,47 19,00 167,86 35,00 0,00 8,00 10,00 718,25 0,00 10,00

L. 40.460,00 L. 26.575,26 L. 3.973,24 L. 1.887,00 L. 7.600,00 L. 10.409,95 L. 2.850,00 L. 2.517,90 L. 2.975,00 L. 0,00 L. 4.800,00 L. 2.000,00 L. 2.873,00 L. 0,00 L. 1.500,00 L. 110.421,35

100,00% 100,00% 100,00% 100,00% 100,00% 100,00% 100,00% 100,00% 100,00% 0,00% 80,00% 100,00% 100,00% 0,00% 100,00%

NIVEL 2 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15

INSTALACIÓN CERAMICA DE PISO APARTAMENTOS

578

INSTALACIÓN CERAMICA DE ZOCALO

718,25

INSTALACIÓN CERAMICA DE PISO EN AREA COMUN

58,43

INSTALACIÓN CERAMICA DE ZOCALO AREA COMUN

51,00

INSTALACIÓN CERAMICA PISO Y BORDILLO DE DUCHA

19,00

INSTALACIÓN CERAMICA DE ENCHAPE DE DUCHA

122,47

INSTALACIÓN CERAMICA DE ENCHAPE DE ESTANTE O REPISA DE DUCHA

19,00

INSTALACIÓN DE FLEJE EN BORDILLO DE BAÑO Y VENTANA DE BAÑO

167,86

INSTALACIÓN CERAMICA DE ENCHAPE EN LAVANDERIA

35,00

INSTALACIÓN CERAMICA DE GRADA (INCLUYE HUELLA Y CONTRA HUELLA)

30,00

INSTALACIÓN CERAMICA DE TERRAZA PRINCIPAL

10,00

INSTALACIÓN IMPERMEABILIZANTE EN TERRAZA PRINCIPAL

10,00

INSTALACIÓN JUNTA EXPANSIVA PERIMETRAL DE FOAM

718,25

INSTALACIÓN DE COLADERAS EN PISO DE BAÑOS Y LAVANDERIA

30,00

INSTALACIÓN CENEFAS ENTRADA APARTAMENTO Y HABITACIONES

10,00

L. 70,00 L. 37,00 L. 68,00 ML L. 37,00 GL L. 400,00 M2 L. 85,00 UNID L. 150,00 ML L. 15,00 M2 L. 85,00 GL L. 185,00 GL L. 600,00 GL L. 200,00 ML L. 4,00 UNID L. 130,00 GL L. 150,00 Sub-Total M2 ML

M2

Aprendizaje: Supervisar personal de contratistas en Eco-Plaza y mirar sus avances de obra para pago de planilla, llevando control de número de empleados de 3 contratistas diferentes sumando un total de 70 personas.

ANEXO – PAG.56 MARCELINO FECHA 11-jul

13 12-jul

E CALLE 15 13-jul

E CALLE 16

FECHA:11/16-07-16 PERSONAL HORARIO ACTIVIDAD 3 7:00AM-5:00PM FRAGUA 3 ZANJAS 3 MURO ANCLADO 2 CAJAS DE REGISTRO 2 ACARREO DE MATERIALES 3 FRAGUA 2 CAJAS DE BOMBAS SOTANO 4 MURO ANCLADO 3 ACARREO DE MATERIALES 3 ZANJAS 2 2 3 6 3

FRAGUA CAJAS DE A.LL. MURO ANCLADO PARED DE BLOQUE ARMANDO HIERRO

MARCELINO

FECHA:04/09-07-16

FECHA 04-jul

PERSONAL HORARIO ACTIVIDAD 5 7:00AM-5:00PM FRAGUA 1 RAMPA DE AUTOSERVIVIO 4 ZANJAS 4 ARMADO DE HIERRO 2 CAJAS DE REGISTRO 3 ACARREO DE MATERIALES 19 4 7:00AM-5:00PM FRAGUA 2 ARMADP DE HIERRO EN BORDILLO DE CALLE 2 ZAPATAS DE PARED FRONTAL 7 ZANJAS DE CAJAS A.LL. 1 CALUMNAS 3 CAJAS DE REGISTRO A.LL. 19 4 7:00AM-5:00PM FRAGUA 2 ARMADP DE HIERRO EN BORDILLO DE CALLE 2 ZAPATAS DE PARED FRONTAL

05-jul

06-jul

M

Problemas confrontados y soluciones dadas: Manejo de avances de obra, teniendo que llevar control de ingreso de personal y marcar avances en planos, según los contratistas en este caso 3

19

Actividades Eco-Plaza: 1. Conformación y colocación de Nylon en suelo, más colocación de malla electro soldada para fundición de piso en el Supermercado “La Colonia” (Wilfredo contratista).

2. Colocación de tubería para sistema de aguas negras (Marcelino Contratista).

3. Lanzado de concreto en torres eléctricas (Jairo contratista).

SUPERMERCADO LA COLONIA

El Nylon sirve como barrera de humedad y evitar corrosión, ya que el Eco-Plaza se encuentra en suelo húmedo.

Supervisión: Una vez finalizada la obra, debe ser anotada la actividad, considerando el número de personal, obra realizada, tiempo de ejecución, al momento de pago pasar a planilla según actividades realizada en la quincena.

ANEXO – PAG.58

Promedio del personal supervisado: 45 ESTRUCTURA DE ECO-PLAZA

PLANOS DE NIVEL SÓTANO

Colado del piso La Colonia: Área: 1112m2 Concreto: 165m3 (24 mixers) Horas de colado: 10 Personal: 24 (concretista, niveladores) Herramienta destacada: Nivel Laser Costo: L. 720,000.00 COLADO DE PISOS LA COLONIA

20

SEMANA 7

20 de Junio- 25 de Junio 1. Elaboración de planos de acabados (cielo falso y baños) de ECOPLAZA junto con detalles de instalación y tipo de cielo.

2. Supervisión de obra y personal en Eco-Plaza.

ACABADOS

PLANOS DE ACABAOS

CIELOS DE PASILLOS

Aprendizaje: Tipo de cielo Raso con funciones de aislamiento acústico y térmico compuesto por una lámina rígida de fibra de vidrio, recubierta en una de sus caras por una película de PVC. Este se ubicara dentro de los locales, usando en pasillos y paredes tabla yeso resistente al agua y Durock. Siendo este un aporte al diseño ya que no existían planos.

ANEXO – PAG. 60

Problemas confrontados y soluciones dadas:

Recorrer el proyecto por modificación de diseño, se hace cambio de techo de losa a techo estructural Aluzinc, modificando planos para poder hacer el diseño de acabados.

Peso ganado por el mezannine adaptado en sótano, se resta en losa de cubierta cambiando a techo estructural aluzinc.

MAQUETA ECO-PLAZA

ECO-PLAZA

21

Actividades Eco-Plaza: 1. Recorrido por 1 día, midiendo y tomando nota de cambios con ayuda del Arq. Lagos (encargado de diseño por parte de Arq. Fernando Martínez).

2. Elaboración de planos con supervisión de Arq. Lagos 3. Fabricación de cajas A/N y A/LL en sótano (Marcelino Contratista).

4. Cunetas en muro anclado torres eléctricas (Jairo Contratista).

5. Fontanería sistema de A/N y A/LL (Castellón Contratista).

Sótano y Mezannine, Espacio para estacionar 44 vehículos La Colonia

Supervisión: Sistema de A/N y A/LL de Eco-Plaza desembocan al sótano en donde se encuentra el respectivo estacionamiento La Colonia, supervisar avances de obra según las actividades establecidas, aportar al trabajador su equipo adecuado como medio de seguridad y supervisión de obra realizada según contratista para presentar planilla.

ANEXO Promedio del personal supervisado: 45– PAG.62

ANDEN DE DESCARGA LA COLONIA

Zanjas en Sótano: Área: 95ml Cajas: 7 CR: Número de caja ER: Nivel Piso terminado EI: Nivel de Caja Inferior

22

27 de Junio- 02 de Julio

SEMANA 8

1. Estimación de materiales del oxigenador, en la planta de tratamiento 2. Supervisión en la construcción del oxigenador en la planta de tratamiento.

3. Supervisión de obra y personal en Eco-Plaza.

4. Elaboración de planillas de pago en Eco-Plaza.

ANEXO – PAG. 64

Aprendizaje: Charla recibida por el Ing. Rigoberto Sandoval sobre planta de tratamiento, y elaboración de planillas de pago quincenales con el método de estimación de obra.

SUB-CONTRATISTA: OSCAR LOPEZ PROYECTO: PLANTA DE TRATAMIENTO

EcoProyectos

CyP FECHA:

ANEXO – PAG. 66 ESTRUCTURA P/ OXIGENADOR

12/07/2016 OBRA: TIPO DE TRABAJO:

PERIODO DEL:

I

ALBAÑILERIA, CARPINT, ARMADO ACERO. 2

ACUMULADO ANTERIOR CONCEPTO

CLAVE

CANT. PROY.

UNIDAD

10,52

M2

L.

110,00

Fabricación de Concreto Ciclópeo.

2,66

M3

L.

280,00

Armado, armado, encofrado y colado de losa de cimiento.

6,25

M2

L.

570,00

Armado pared de Bloque

19,28

M2

L.

175,00

Armado encofrado y vibrado de columna

12,00

ML

L.

295,00

2,50

M3

L.

93,00

Armado de Acero

238,00

Kg

L.

4,75

Encofrado de fondo de losa + gradas

21,00

M2

L.

125,00

Encofrado armado y fundido de Bordillo

20,30

ML

L.

180,00

Repello de Pared de Bloque + Fondo de Losa

40,51

M2

L.

90,00

Pulido de Pared de Bloque + Fondo Losa

40,51

M2

L.

45,00

Pulido de Gradas

17,56

M2

L.

45,00

Personal en Acarreo de Material

96,00

JDR

L.

300,00

Excavación y conformación de área para cimentación.

Vibrado de concreto

P.U.

Total

P.T.

CANTIDAD

IMPORTE

L. 1.157,20 L. 744,80 L. 3.562,50 L. 3.373,65 L. 3.540,00 L. 232,50 L. 1.130,50 L. 2.625,00 L. 3.654,00 L. 3.645,90 L. 1.822,95 L. 790,20 L. 28.800,00

10,52

24,00

L. 1.157,20 L. 744,80 L. 3.562,50 L. 1.312,50 L. 2.065,00 L. 0,00 L. 0,00 L. 0,00 L. 0,00 L. 0,00 L. 0,00 L. 0,00 L. 7.200,00

L. 55.079,20

SUBTOTAL

L. 16.042,00

2,66 6,25 7,50 7,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00

Problemas confrontados y soluciones dadas: Numero de contratista a levantar obra, de 3 (Marcelino, Javier, Castellón) sumaban a Gustavo (albañilería Eco-Plaza) y a Oscar (Oxigenador), siendo ya 5 levantamiento con un total de 95 personas en supervisión, hora entrada 7:00am y hora de salida 5:30pm.

23

Actividades: 1. Levantamiento de obra por contratista, recorriendo lugar de actividades.

2. Albañilería Gustavo en Eco-Plaza y Oscar en Planta de tratamiento.

3. Excavaciones en Sótano Eco-Plaza Marcelino.

4. Refuerzo en Torres Eléctricas Eco-Plaza Jairo 5. Fontanería Eco-Plaza Castellón.

CAJAS SISTEMA DE A/LL

COLOCACIÓN DE TUBERIS SISTEMA DE A/LL

Supervisión: anotaciones diarias de actividades realizadas por trabajadores y comparación de levantamiento de obra de parte de supervisión y contratista una vez levantada la obra pasa a elaboración de planillas en oficina para ser entregada a Costos y Presupuestos

Promedio del personal supervisado: 95 Torres eléctricas: 1.

2.

3.

4.

5.

6.

ALBAÑILERIA ECO-PLAZA

Refuerzo en pedestales de torres.

Cuneta en borde de muro anclado.

Remiendo entre muro y cuneta.

Concreto lanzado en pedestales.

Mejoras área verde en torres.

Escalones de ascenso.

Obra realizada por el contratista Jairo

TORRES ELECTRICAS

24

SEMANA 9

04 de Julio- 09 de Julio

1. Supervisión en la construcción del oxigenador en la planta de tratamiento estando ya en su etapa final de acabados.

2. Supervisión de obra y personal en Eco-Plaza, colado de mezzanine, sistema de A/LL sótano y tubería para baños de locales.

ANEXO – PAG. 67

OXIGENADOR PLANTA DE TRATAMIENTO

COLADO EN MEZANNINE

Aprendizaje: Durante esta semana se hicieron colados en los espaciamientos teniendo la oportunidad de hacer una visita a Concremix encargado de los concretos de Eco-proyectos, todo concreto utilizado en eco-plaza es 4,000psi Levantamiento de Fontanería

CONCRETERA CONCREMIX

ARAÑAS PVC BAÑOS

Problemas confrontados y soluciones dadas: Desconocía como hacer levantamiento de fontanería por baños, solicitando ayuda a contratista encargado, lo cual observaba proceso y etapas de armado y uniones.

25

Actividades: 1. Supervisión de obra, recorriendo lugar de actividades.

2. Culminación de Oxigenador por parte del contratista Oscar.

COLADO DE MEZANNINE 3. Colado de mezzanine por parte de Concremix.

4. Recorrido con fontanería en armado de baños 5. Apertura de Muro anclado para acceso a mezannine.

6. Visita a concremix

OFICINAS DE CONCREMIX

ANEXO – PAG. 69

Supervisión: Se suma a supervisar obra de Acabados siendo contratista Hanner Promedio del personal supervisado: 105 Personas sumando ya a 6 a contratistas Marcelino / excavaciones/ albañilería Eco-Plaza Castellón / Fontanería Eco-Plaza Jairo / Muros anclados Eco-Plaza Oscas / Albañilería Planta de Tratamiento Gustavo / Albañilería Eco-Plaza Hanner / Acabados Eco-Plaza

COLADO DE MEZZANINE

Mezzanine: Área: 645m2 Concreto: 97m3 (14 mixers) Horas de colado: 6 Personal: 14 (concretista, niveladores) Herramienta destacada: Nivel Laser Costo: L. 420,000.00

26

SEMANA 10

11 de Julio- 16 de Julio 1. Supervisión de obra Eco-Plaza 2. Colaboración con Inversión Verde encargados en el área de jardinería en Losa ajardinada Eco-Vivienda 3. Levantamiento de Obra en Eco-Plaza 4. Elaboración de Planillas ANEXO – PAG. 71

ARMADO DE MURO ANCLADO ACCESO A MEZZANINE

Aprendizaje: Corte y fabricación de muro anclado acceso rampa a mezzanine, conociendo proceso de fabricación, movimiento de tierra, perforación e inyección, tensado de anclaje, lanzado de concreto.

Inversiones verde, por ser encargados de las aéreas verdes de eco-vivienda se me fue asignado, ayudar durante trabajaban si necesitaban de espacio o material durante la plantación de los jardines.

Problemas confrontados y soluciones dadas:

MEZZANINE

Desconocía de jardinería en eco-vivienda, y decido aportar en el área de paisaje con la Arq. Munguía para conocer de ello y el proceso que se realiza para convertir un área desértica a área verde.

JARDINERIA EN AREA SOCIAL

ANEXO – PAG.47

27

Actividades: 1. Supervisión de obra, recorriendo lugar de actividades Eco-Plaza.

2. Apertura de muro anclado para acceso a mezzanine, y fabricación muro anclado laterales de rampa.

3. Levantamiento de obra por contratistas albañilería, acabados, fontanería, estacionamientos.

COLADOS EN ESTACIONAMIENTOS

Supervisión: Recorrido con contratista para levantamiento de obra Marcelino Estacionamientos/ albañilería Eco-Plaza Castellón / Fontanería locales Eco-Plaza Jairo / Muros anclados Mezannine Eco-Plaza Gustavo / Albañilería Eco-Plaza Hanner / Acabados Eco-Plaza Josué / Cerámica CONCRETO LANZADO EN MUROS ANCLADOS

Muro Anclado: Área: 65m2 Concreto: 12m3 (2 mixers) Horas de colado: 6 Personal: 6 Herramienta destacada: Lanzadora de C Costo: L. 598,000.00

Estacionamiento: Área: 1034,6m2 Concreto: 155.19m3 (22 mixers) Horas de colado: 8 Personal: 15 Costo: L. 665,100.00 TRANSMISORES DE CARGA EN SECCIONES DE ESTACIONAMIENTO

28

SEMANA 11

18 de Julio- 23 de Julio

1. Supervisión de obra Eco-Plaza, albañilería sótano, fachada principal, se tiene fecha prevista para entregar La Colonia y aumenta personal en la zona.

2. Supervisión de obra Edificio #5 por parte del contratista Hanner.

MURO ANCLADO ACCESO A MEZZANINE

Aprendizaje:

ANEXO – PAG.71

Al hacer supervisión de obra es importante, calcular cantidad de horas trabajas, número del personal y cantidad de obra ya que de estos factores depende el pago en planilla, tienden a modificarse mirando las condiciones y formas de emplear el trabajo.

OBRAS DE ALBAÑILERIA ECO-PLAZA

Problemas confrontados y soluciones dadas:

Castellón, Gustavo y Marcelino cuentan con cuadrilla de albañilería en sótano, debo tomar asistencia para distinguir personal según contratista.

COLADOS EN SÓTANO LA COLONIA

29

Actividades: 1. Colado de estacionamiento La Colonia 2. Conformado de accesos principales a Eco-Plaza 3. Albañilería en fachada principal 4. Instalación de sistema de A.LL A/N A/P sótano y la Colonia FACHADA PRINCIPAL ECO-PLAZA

Supervisión: Marcelino Estacionamientos/ albañilería fachada Eco-Plaza Castellón / Fontanería y albañileria locales Eco-Plaza Jairo / Muros anclados y accesos Eco-Plaza Gustavo / Albañilería Ala 2 Eco-Plaza Hanner / Acabados Eco-Plaza Josué / Cerámica Locales

ANEXO – PAG. 75

ACABADOS EDIFICIO #5

Solicitan: La Colonia por ser unos de los principales inversionistas de Eco-Plaza solicita aperturar el supermercado para 12 de Agosto, aumentando el personal en esa área, La apertura total según calendario es el 20 de Septiembre del año en curso.

Dato: Eco-Plaza lo conforma una área de construcción de 5,000m2 de construcción con una inversión Total de L. 100, 000,000.00 aportando a ese costo Supermercado La Colonia ¼ de esa inversión equivalente a L. 25,000,000.00.

30

SEMANA 12

25 de Julio- 30 de Julio

1.

2.

3.

4.

5.

Elaboración de Planos de pisos para locales y pasillos Eco-Plaza Elaboración de Estimación de Cerámica Eco-Plaza Elaboración de Estimación de Acabados Eco-Plaza Levantamiento de Obra en Eco-Plaza Elaboración de Planillas FACHADA ECO-PLAZA

Aprendizaje: Eco-Proyectos es responsable de controlar los pagos de Eco-plaza para efectuar pagos de obra debe existir una estimación de obra que en cerámicas y acabados, no existían los planos por lo cual me toco elaborar para hacer una estimación y así poder controlar el pago quincenal de los contratistas dicha estimación es revisada por cada contratista siendo estas aprobadas.

PLANOS DE PISOS ECO-PLAZA

Problemas confrontados y soluciones dadas:

ANEXO – PAG. 77

Modificaciones en el campo, tiende a cambiar la estimación por lo que acordamos con el arquitecto de campo Lagos que modificaciones se me notificaran para así tener un control por parte de ambas partes.

ACABADOS ECO-PLAZA

31

Actividades: 1. Elaboración de Estimaciones 2. Elaboración de Planillas 3. Modificaciones en planos 4. Recorrido con contratistas para levantamiento de obra AVANCES EL ACCESO A ECO-PLAZA

Supervisión: Marcelino/ albañilería fachada Principal Eco-Plaza Castellón / Fontanería y albañilería Sotano Eco-Plaza Jairo / accesos Eco-Plaza Gustavo / Albañilería Ala 1 Eco-Plaza Hanner / Acabados sótano Eco-Plaza Josué / Cerámica Locales Instaye /Instalación SIDING Alexander / Instalación SIDING AVANCES ACCESO ECO-PLAZA

Se me fue asignado 2 practicantes para la elaboración de planillas ya que en esta semana sumaban 10 los contratistas a levantar obra, con un personal de 155 personas.

Incluyendo pintura y limpieza.

Estimaciones: Las estimaciones de obra en Eco-Plaza Pisos supera los L. 1, 200,000.00 Acabados a L. 1,100.000.00 Sumando un total de L.2, 300,000.00 pagos de mano de obra en un lapso de 3 meses AVANCES SÓTANO LA COLONIA

32

SEMANA 13

01 de Agosto- 06 de Agosto

1. Supervisión de Obras Eco-Plaza 2. Modificación de Estimación de cerámica 3. Modificación de Estimación de Acabados

ANEXO – PAG. 79

SÓTANO ECO-PLAZA

Aprendizaje: Las modificaciones de plano se irán dando mientras se presenten problemas al momento de construir o modificaciones por peticiones del cliente, es algo que no se puede evitar al momento de ejecutar una obra, mientras sea flexible todo se puede lograr.

FACHADA PRINCIPAL ECO-PLAZA

Problemas confrontados y soluciones dadas: Modificaciones en planos u estimaciones, cuando tengo que supervisar una obra, pasando trabajo de oficina para horas no laborables.

ACABADOS EN MEZZANINE ECO-PLAZA

33

Actividades: 1. Elaboración de Estimaciones 2. Elaboración de Planillas 3. Modificaciones en planos 4. Recorrido con contratistas para levantamiento de obra COLOCACIÓN DE SIDING ECO-PLAZA

Supervisión: Marcelino/ albañilería fachada Principal Eco-Plaza Castellón / Fontanería y albañilería Sotano Eco-Plaza Jairo / accesos Eco-Plaza Gustavo / Albañilería Ala 1 Eco-Plaza Hanner / Acabados sótano Eco-Plaza Josué / Cerámica Locales Instaye /Instalación SIDING Alexander / Instalación SIDING

ACABADOS ECO-PLAZA

FACHADA ECO-PLAZA

ACCESO A SÓTANO

LA COLONIA

ECO-PLAZA

34

6.0 CONCLUSIONES Durante mi tiempo de practica aprendí como se trabaja en equipo llevando a cabo un proyecto tan complejo como es Eco-Vivienda, realizando un tiempo de practica de 548 horas durante 13 semanas, anexando que durante mi estadía como pre-profesional conocí suficiente el proyecto, solicitando mis jefes seguir laborando en dicho complejo como supervisor de obra en el área de Costos y Presupuestos.

Como practicante tuve la oportunidad de laborar en mejora de Diseño, Supervisión de avances en obra y personal, elaboración de presupuestos, Control de calidad constructivo, elaboración de planillas de pago. Concluyendo que tuve una práctica preprofesional didáctica, conociendo aprendiendo optimizando los métodos, técnicas aprendidas en el aula, considerando que se me fue asignado en uno de los mejores departamentos en Eco-proyectos como es Costos y Presupuesto, ya que se me asigno trabajo de oficina como de campo, siendo mis jefes el Arq. Carlos Ochoa y el Ing. Ricardo Flores, son ellos los que deciden que si el proyecto para o sigue, ya que son la comunicación directa entre proveedores-contratistas-construcción.

DISEÑO SUPERSICIÓN DE OBRA ELABORACIÓN DE PRESUPUESTOS CRONTROL DE CALIDAD EN CONSTRUCCIÓN ELABORACIÓN DE PLANILLAS

PRACTICA PRE-PROFESIONAL OFICINA CAMPO OFICINA CAMPO OFICINA TOTAL HORAS

52 176 120 156 44 548

AREA CAMPO 332

OFICINA 216 548

Como futuro profesional esta práctica me lleva a una visión distinta frente al campo constructivo dándome la pauta de que tan emprendedor puede ser un proyecto en nuestro país, me da la certeza y la confianza que el factor limite es la confianza de poder realizar semejante proyecto.

Me queda claro que la arquitectura es una carrera de muchos retos y de muchas ramas a poder especializarse ya que pude conocer, no sólo diseñadores si no arquitectos en áreas de análisis estructural, en concretos, en control de materiales, presupuestos levantando un interés en mi persona por conocimiento de concretos que es un factor importante al momento de construir, conocer de este material tan primordial al momento de ejecutar un proyectas que es el que define que tan larga puede ser su vida útil.

Tener claro que el papel del arquitecto es construir el hábitat humano, lugares confortables y de gran interés, espacios que armonicen con el alma de las personas sin dejar de lado el cuidado del medio que nos rodea, nos llevaran al éxito, ser perseverante y tener un aprendizaje continuo nos hará arquitectos del futuro, el mundo

35

es constante y quizás en Honduras no se miraban semejantes proyectos, creo que la educación no termina con mi título universitario, la educación es infinita y continua por lo que me hace pensar que somos conocedores de nada y aprendiz de la vida.

7.0 RECOMENDACIONES Plan de estudio, Se ve limitado en clases de tecnología, estamos en una era digital que eco-proyectos como toda constructora necesita de personal vanguardista, educados para estar a nivel de un mercado competitivo, Excel avanzado, diseño 3D digital son algunos de los programas que me limita como egresado de arquitectura en la U.J.C.V. Talleres prácticos, es un límite que tenemos como estudiantes egresado de la U.J.C.V. ya que en nuestro plan de estudio se deja de lado los talleres constructivos como por ejemplo; Maquetas nivel profesional (conocer de materiales y técnicas), y Materiales, los estudiamos en textos pero no en campo, (conocer de calibre, calidad, diversidad, proveedores entre otros).

Laboratorios, la U.J.C.V. No cuenta con laboratorios, que nos ayuden con pruebas de materiales, como ser resistencia de concreto, prueba de revenimiento de concreto, pruebas de suelo entre otras ya que este tipo de equipo sería necesario para nuestra formación profesional.

Transporte, fomentar visitas a construcciones, considero que son tan importante en nuestra formación ya que podemos observar sistemas constructivos que se encuentran en nuestro país, la universidad debería dar un precio especial en su unidad de transporte ya que el factor militante de este tipo de excursiones es el precio del mismo; estos viajes son importante debido a que en nuestra ciudad hay muy poco que ver como futuros jefes de construcciones, Tegucigalpa y San Pedro Sula son ciudades de gran desarrollo constructivo.

Aprender haciendo, es una técnica que deberían los catedráticos de la universidad implementar al momento de sus evaluaciones ya que al momento de estar en una construcción no sabemos cuál es el rendimiento del personal al momento de ejecutar una obra, tiempo y personal es un tema de interés, diseñar y construir son dos temas independiente aunque iguales y debemos saber cuáles son los límites que nos podemos enfrentar ante este tema.

Arquitectura es una carrera que en nuestro país ha tenido poco interés público ya que nos encontramos en un país de poca infraestructura, haciendo conciencia por que deben de necesitar de un arquitecto, ya que somos los únicos que estudiamos, el clima, posición solar, diseño y análisis de espacios y los que podemos hacer de un lugar inaccesible a accesible, pidiendo a las autoridades universitaria y los alumnos, involucrarnos más con el mercado,

36

haciendo y apoyando actividades como semana de arquitectura, exposiciones arquitectónicas y ser no sólo estudiantes de la carrera si no ser nuestros propios mercadologos para cuando llegue el momento de egresar ser el personal que el cliente necesite.

8.0 FUENTES DE CONSULTA

o Construcción de viviendas con sistemas industrializados de muros en concreto.

ASOCRETO Asociación Colombiana de Productores de Concreto.

Primer Edición o Cámara Hondureña de la Industria de la Construcción o AUTOCAD CIVIL 3D software de diseño civil latinoamerica.autodesk.com o ExcelAvanzado.com

37

9.0 GLOSARIO Armaflex: Es un aislamiento térmico flexible de espuma elastomérica para el control de la condensación.

Fascias: Elemento decorativo que se utiliza en los cielos falsos, puede ser de forma meramente decorativa o de utilidad para cubrir instalaciones.

Imprimación: Es preparar una superficie para evitar el óxido y la corrosión, en caso de madera tiene efecto de sellador, o si se habla de hormigón podemos entender la imprimación como un repelente de las humedades.

Colado: proceso de vaciado, moldeado que da forma a un objeto al hacer entrar material líquido que se solidifica.

Mezzanine: es un entrepiso, es un piso intermedio entre dos plantas principales, generalmente sobre sale como un balcón. Se usa como termino de palco más bajo un teatro, mezzanine viene del francés mezzanine este del italiano mezzano “medio” y este de latín medianus.

Geogren: es un geocompuesto que permite captar, conducir y evacuar los fluidos de una manera rápida y eficiente, incrementado los rendimientos en los procesos de construcción.

Geomembrana: Se define como un revestimiento o barrera de líquidos, vapores u raíces, las cuales por lo general, son fabricadas a partir de combinaciones de polímeros termoestables o termiplasticos.

Sika: Es una empresa global de productos químicos para la construcción y la industria manufacturera con sede en Suiza especialistas en impermeabilizar, adherir, amortiguar, reforzar y proteger estructuras.

38

10.0 ANEXOS

39

40

41

ESTIMACIÓN DE FONTANERIA PARA EL CENTRO COMERCIAL ECO-PLAZA

FONTANERIA SOTANO TUBERIA HORIZONTAL Tuberia drenaje de 4" (inodoro) Tuberia drenaje 2" de lavamanos Coladeras en piso (baños) Entrada agua potable (arañas) Tuberia de drenaje 6" Tuberia 2" potable Tuberia pluviales 8" MUEBLES SANITARIOS Instalacion de Inodoro Instalaciones Valvula de Baño Intalacion de embellecedores Coladera baño 4" a 2" TUBERIA VERTICAL bajantes drenaje 6" bajantes pluviales 8" Tuberia 2" potable Tuberia 1/2" potable Cajas salida a Cajas de registro drenaje 0.7m x 0.7m x 0.7m Salida a Caja recolectora drenaje Salida a caja de registro pluvial 0.7m x 0.7m x 0.7m Salida a caja de registro pluvial 0.7m x 1.8m x 0.7m Salida a caja rejilla pluvial 0.5m x 0.7m x 8.8m Salida a caja rejilla pluvial 0.7m x 0.5m x 8.8m

CANT. PROY. 2 2 2 2 142,9 41,4 127,9

UNIDAD UNIDAD UNIDAD UNIDAD UNIDAD M.L. M.L. M.L.

PRECIO U L. 350,00 L. 350,00 L. 345,00 L. 345,00 L. 345,00 L. 350,00 L. 138,00

PRECIO T L. 700,00 L. 700,00 L. 690,00 L. 690,00 L. 49300,50 L. 14490,00 L. 17650,20

2 2 2 2

UNIDAD UNIDAD UNIDAD UNIDAD

L. 287,50 L. 239,00 L. 172,50 L. 345,00

L. 575,00 L. 478,00 L. 345,00 L. 690,00

55,2 13,4 8,1 12,4

M.L. M.L. M.L. M.L.

L. 345,00 L. 138,00 L. 45,00 L. 45,00

L. 19044,00 L. 1849,20 L. 364,50 L. 558,00

21 2 12 2 2 2

UNIDAD UNIDAD UNIDAD UNIDAD UNIDAD UNIDAD

L. 150,00 L. 150,00 L. 150,00 L. 150,00 L. 150,00 L. 150,00

L. 3150,00 L. 300,00 L. 1800,00 L. 300,00 L. 300,00 L. 300,00

CANT. PROY. 21 22 21 79 6,5 114,8 21 26,8 69,1 9,5 30,7

UNIDAD UNIDAD UNIDAD UNIDAD M.L. M.L. M.L. UNIDAD M.L. M.L. M.L. M.L.

230 230 345 345 345 230 345 80 60 60 50

L. 4830,00 L. 5060,00 L. 7245,00 L. 27255,00 L. 2242,50 L. 26404,00 L. 7245,00 L. 2144,00 L. 4146,00 L. 570,00 L. 1535,00

21 18 2 21 13 1

UNIDAD UNIDAD UNIDAD UNIDAD UNIDAD UNIDAD

287,5 230 172,5 300 300 230

L. 6037,50 L. 4140,00 L. 345,00 L. 6300,00 L. 3900,00 L. 230,00

11,7 15,1 19,6 21 10,5 8,2 124,7 28,8

M.L. M.L. M.L. M.L. M.L. M.L. M.L. M.L.

345 287,5 50 60 60 50 30 30

L. 4036,50 L. 4341,25 L. 980,00 L. 1260,00 L. 630,00 L. 410,00 L. 3741,00 L. 864,00

FONTANERIA 1ER. NIVEL TUBERIA HORIZONTAL Tuberia drenaje de 4" (inodoro) Tuberia drenaje 2" de lavamanos Coladeras en piso (baños) Tuberia de drenaje 4" Tuberia de drenaje 6" Tuberia 2" potable N.P. Entrada potable (arañas) Tuberia pluviales 6" Tuberia pluviales 4" Tuberia pluviales 3" Tuberia pluviales 2" MUEBLES SANITARIOS Instalacion de Inodoro Intalacion de Lavamano personal Intalacion de Lavamano compartido Coladera baño 4" a 2" Coladera de terraza 4" a 2" Instalacion de pileta TUBERIA VERTICAL Bajantes de drenaje 6" Bajantes de drenaje 4" Respidaderos de drenaje 2" Salida de tuberia pluviales 4" Salida de tuberia pluviales 3" Salida de tuberia pluviales 2" Entradas de tuberia 1/2" potable Entradas de tuberia 2" potable

42

FONTANERIA 2ER. NIVEL TUBERIA HORIZONTAL Tuberia drenaje de 4" (inodoro) Tuberia drenaje 2" de lavamanos Coladeras en piso (baños) Entradas de tuberia 1" potable N.P. Entrada potable (Arañas) Tuberia pluviales 2" Tuberia pluviales 4" MUEBLES SANITARIOS Instalacion de Inodoro Intalacion de Lavamano personal Coladera baño 4" a 2" Coladera de terraza 4" a 2" Coladera de Losa 6" a 4" TUBERIA VERTICAL Respidaderos de drenaje 2" bajantes pluviales 6" bajantes pluviales 4" bajantes pluviales 3" bajantes pluviales 2" tuberia 2" potable tuberia 1/2 " potable

CANT. PROY. 18 18 18 68 18 85 86,1

UNIDAD UNIDAD UNIDAD UNIDAD M.L. UNIDAD M.L. M.L.

L. 230,00 L. 230,00 L. 345,00 L. 230,00 L. 345,00 L. 50,00 L. 60,00

L. 4140,00 L. 4140,00 L. 6210,00 L. 15640,00 L. 6210,00 L. 4250,00 L. 5166,00

18 18 18 18 10

UNIDAD UNIDAD UNIDAD UNIDAD UNIDAD

L. 287,50 L. 230,00 L. 300,00 L. 300,00 L. 400,00

L. 5175,00 L. 4140,00 L. 5400,00 L. 5400,00 L. 4000,00

56,8 7,3 33,5 16 16,9 14,8 113,4

M.L. M.L. M.L. M.L. M.L. M.L. M.L.

L. 50,00 L. 70,00 L. 60,00 L. 60,00 L. 50,00 L. 30,00 L. 30,00

L. 2840,00 L. 511,00 L. 2010,00 L. 960,00 L. 845,00 L. 444,00 L. 3402,00

ESTACIONAMIENTO TUBERIA HORIZONTAL Tuberia pluviales 4"

CANT. PROY. 77,9

UNIDAD M.L.

L. 150,00

L. 11685,00

Salidas a Cajas de registro

10

UNIDAD

L. 60,00

L. 600,00

SUB-TOTAL

L. 333334,15

43

44

45

46

10.8 LOSA AJARDINADA A continuación se desglosaran los pasos que se llevaron a cabo para convertir una losa en un área social, denominándose losa ajardinada.

PASO 1: IMPERMEABILIZACIÓN DE LA LOSA o Limpieza y aplicación de imprimante sobre fisuras o Aplicación de imprimación MICROSEALER 50 o Colocación de primera capa de POLIURETANO HYPERDESMO o Colocación de segunda capa de POLIURETANO HYPERDESMO o 2 capas más de acabado final de HYPERDESMO ADY PASO 2: COLOCACIÓN DE LA GEO-DREN El Geodren es un geocompuesto que permite captar, conducir y evacuar los fluidos de una manera rápida y eficiente, incrementando los rendimientos en los procesos de construcción.

PASO 3: RECUBRIMIENTO DE SUELO CON GRAVA Una vez colocado el sistema de riego se procede cubrir con grava, en este caso de 1” sobre el geodren como filtro de tierra y lograr eficiencia en evacuación del agua, evitando cargas sobre la losa.

PASO 1

PASO 2

PASO 3

47

En las jardineras se coloca botellas de plástico formando una cámara de aire entre las capas de grava para evitar cargas excesivas ya que las jardineras tiene una altura de 1.2 metros, logrando una elevación de 0.9m para luego tener un recubrimiento de tierra abonada de 0.25m.

PASO 3

PASO 4: COLOCACIÓN DE LA GEO-TEXTIL El GeoTextil es utilizado en proyectos de paisajismo o campos de producción debido a su efecto antiraíces y antihierbas, haciendo una separación entre un material a otro, evitando que se entrelacen entre sí.

PASO 4

PASO 5: RECUBRIMIENTO CON LA TIERRA ABONADA. El recubrimiento con la tierra abonada y el recubrimiento con arena, el primero indica que será el área donde se plantará la jardinería en la losa, como ser césped, plantas entre otros y el segundo nos indica que serán los espacios de circulación entre el jardín y será cubierta por adoquines.

PASO 5

48

PASO 6: PLANTACIÓN Una vez finalizada la capa de sustrato se procede a plantar la capa vegetal, considerando que en lugares donde van arbusto el espesor de tierra abonada es de 30 cm y en el césped es de 15 cm, las plantas utilizadas para eco-vivienda fase II se elige un tipo de vegetación para clima seco, es decir son plantas que necesitan poco agua y que se pueden plantar a la sombra de los edificios durante el día, determinándose como sombra seca, estas por ser de raíces cortas evitan cargas a la losa al momento de regarlas.

ETAPA FINAL DE LOSA AJARDINADA

TIPOS DE PLANTAS EN LOSA, ECO-VIVIENDA FASE II

ACACIA MANGIUM

CAMOTE MORADO

PLUMA MEXICANA

49

ECHEVERIA VL

AGAVE

CORONAS DE CRISTO

EROS AZUL

PAMPA ROJA

LIRIO DIETES

JUNIPER VERDE

COBRE CARIBEÑO

CAMOTE VERDE

50

10.8.2 PROCESO DE LOSA AJARDINADA

ETAPA DE IMPERMEABILIZADO

ETAPA DE SUSTRATO (TIERRA)

ETAPA DE CAPA VEGETAL

LOSA AJARDINADA EN CONJUNTO

51

52

10.10 PRUEBA DE PISOS EN EL EDIFICIO 5 ECO-VIVIENDA ARDEX P 51 IMPRIMACIÓN

Mejora la adhesión de los productos ARDEX sellando los substratos de concreto absorbente estándar, y otros substratos más en aplicaciones especializadas o Tiempo de secado en 3 horas aproximadamente. o Aplicar cemento ARDEX en las siguientes 24 horas. o Proporción de mezcla: o Para concreto absorbente estándar: 1 parte de imprimación al agua 1 parte por volumen. o Para extremadamente absorbentes de hormigón: 1 parte de imprimación a 3 partes de agua por volumen de aplicación inicial, luego 1: 1 para la segunda aplicación. o Rendimiento: 30-45 metros cuadrados APLICACIÓN 1. Limpieza del área (libre de polvo) 2. Preparación ( 1:1 )

53

3. Aplicación ( uniformen) 4. Secado (min. 3 horas; máx. 24 horas)

ARDEX AN 50 BASE AUTONIVELANTE o Es una base autonivelante a base de cemento portland que sirve para alisar concreto absorbente estándar antes de la instalación del piso definitivo. o Se puede pisar en 2 o 3 horas o Se instala en espesores de hasta 1” (25 mm) puede aplicarse en espesores que disminuyan gradualmente para igualar elevaciones existentes. o La mayoría de los recubrimientos de piso se pueden colocar en 2 o 3 días.

MEZCLADO Y APLICACIÓN Se mezclan 2 bolsas de ARDEX AN 50 de 50 libras (22,7 kg) con 4 ¼ cuartos de galón (4,25 litros por bolsa) de agua. Vierta el agua en el tambor para mezclar primero, luego agregue cada bolsa de ARDEX AN 50 mientras mezcla con una mezcladora (650 rpm) mezcle bien durante aproximadamente 2 o 3 minutos hasta obtener una mezcla sin grumos.

Nota: Si al mezclar aparece una espuma amarillenta o si colocar se asienta el agregado de arena, esto indica que ha agregado agua en exceso.

54

APLICACIÓN 1- VIERTA EL AGUA PRIMERO PARA MEZCLAR ARDEX AN 50

2- MEZCLAR DURANTE 2 A 3 MINUTOS CON MEZCLADORA

2 2

1 3- VIERTA SOBRE LA SUPERFICIEN A NIVELAR 4- SE DEBE DISTRIBUIR CON UN ESPARCIDOR 5- Y DARLE EL ACABADO CON UN ALISADOR

4

3

5

a) SUPERFICIE APLICADA MINUTO 0 b) SUPERFICIE APLICADA MINUTO 120 (2 HORAS) TACTO SOLIDO

a

b

SU RENDIMIENTO FUE DE UNA AREA DE 2.22 M2 CON UN ESPESOR DE 7.5MM

55

10.11 CONTROL DE PERSONAS CONTRATISTA: Marcelino

FECHA 13-jun 14-jun

15-jun

PERSONAL 7 6 8 4 1 1 2 8

ECO-PLAZA

HORARIO 1:00PM-5:00PM 7:00AM-5:00PM

7:00AM-5:00PM

2 16-jun

CLAVE 1 2 3 4 5 6 7 8

1 2 11

7:00AM-5:00PM

ACTIVIDAD 15 DE JUNIO BODEGA (2,9X 2.9) CAJAS DE REGISTRO ACARREO DE BLOQUE ENCHAPE DE COLUMNA TOPES DE ESTACIONAMIENTO ZANJAS DE CAJAS A/N ESCAVACION, ENCOFRADO Y ARMADO DE SOLERA INF. DE 20cmX20cm LIMPIEZA DE NUEVO ESTACIONAMIENTO

ACTIVIDAD BODEGA (2,9X 2.9) CAJAS DE REGISTRO CAJAS DE REGISTRO ACARREO DE BLOQUE CORTES DE BLOQUES ENCHAPE DE COLUMNA TOPES DE ESTACIONAMIENTO ZANJAS DE CAJAS A/N ESCAVACION, ENCOFRADO Y ARMADO DE SOLERA INF. DE 20cmX20cm ENCHAPE DE COLUMNA TOPES DE ESTACIONAMIENTO ZANJAS DE CAJAS A/N

CANTIDAD 1 2 50 2.44 5 19 6.35

UNIDAD UNIDAD UNIDAD UNIDAD M2 UNIDAD M.L. M.L.

20

M2

56 53

NOTA: 8 albañiles 8 ayudantes

9 10 11 12 13

1 2 3 4 5 6 7 8

ACTIVIDADES 13-18 DE JUNIO OBRAS DE ALBAÑILERIA CAJAS DE REGISTRO A/N Fundición de zapata (0.50m x 0.22m x 10m) Fundición de solera (0.20m x 0.20m x 10m) Fundición de columnas (0.20m x 0.30m x 0.86m) Muro de cimiento bloque #6 Topes en estacionamiento eco plaza Enchape en 7 columnas (Ala 2 N.1) Fragua en fachada Ala 1, 2CM EXCAVACIONES Y RELLENOS Excavacion de zapata en sotano (para pared de fachada sur-oeste) 0.50m x 1.2m x 10.0m Excavacion de zapata en sotano (para pared de fachada nor-oeste) 1.50m x 1.4m x 7.7m Zanja para A/N 1.0m x 1.7m x 14.3m Encamado A/N Acarreo de materiales (varios, 2 personas)

CONTRATISTA: Marcelino

4 42 24 76 75 21 52.08 152.68 6 5,39 24,31 28.6 M3 M3 M3 M.L.

CANTIDAD

UNIDAD M.L. M.L. M.L. UNIDAD UNIDAD M2 M2

UNIDAD

ECO-PLAZA

Incluye: acarreo

Incluye: armado, encofrado y fundición

10.12 CONTROL DE ACTIVIDADES

57 53

58 57

59 57

60 57

61 57

62 57

63

64 57

10.20 OXIGENADOR- PLANTA DE TRATAMIENTO

65 57

EcoProyectos

21,00 20,30 40,51 40,51 17,56 96,00

Armado de Acero

Encofrado de fondo de losa + gradas

Encofrado armado y fundido de Bordillo

Repello de Pared de Bloque + Fondo de Losa

Pulido de Pared de Bloque + Fondo Losa

Pulido de Gradas

Personal en Acarreo de Material

L. 0,00

-

L.

238,00

Vibrado de concreto

L.

2,50

Armado encofrado y vibrado de columna

L. 29.217,00

L. 25.862,20

25.862,20

POR ESTIMAR

L.

300,00

45,00

45,00

90,00

180,00

125,00

4,75

93,00

295,00

175,00

570,00

280,00

110,00

Total

L. 55.079,20

-

L.

L.

L.

L.

L.

L.

L.

L.

L.

L.

L.

L.

L.

P.U.

PAGO DE ESTIMACION

JDR

M2

M2

M2

ML

M2

Kg

M3

ML

M2

M2

M3

M2

UNIDAD

TOTAL ESTIMACION

L. 0,00

IMPUESTO SOBRE LA RENTA

RESUMEN

12,00

Armado pared de Bloque

RETENCION DE CALIDAD

6,25 19,28

Armado, armado, encofrado y colado de losa de cimiento.

2,66

Fabricación de Concreto Ciclópeo.

CANT. PROY.

10,52

CONCEPTO

PERIODO DEL:

ALBAÑILERIA, CARPINT, ARMADO ACERO. 2

ESTRUCTURA P/ OXIGENADOR

SUB-CONTRATISTA: OSCAR LOPEZ PROYECTO: PLANTA DE TRATAMIENTO

Excavación y conformación de área para cimentación.

TIPO DE TRABAJO:

12/07/2016 OBRA:

ACUMULADO ACTUAL

Est.1

CLAVE

FECHA:

CyP 4 de Julio de 2016

10,52

24,00 SUBTOTAL

L. 1.157,20 L. 744,80 L. 3.562,50 L. 3.373,65 L. 3.540,00 L. 232,50 L. 1.130,50 L. 2.625,00 L. 3.654,00 L. 3.645,90 L. 1.822,95 L. 790,20 L. 28.800,00 L. 55.079,20

0,00

0,00

0,00

0,00

0,00

0,00

0,00

7,00

7,50

6,25

2,66

IMPORTE:

L.

TOTAL Lps

L. IMPUESTO S/R (1%)

-

-

L. Anticipo RETENCION CALIDAD 5%

L. OTROS

04/07/2016

3

Dias trabajados Cant Personas

23,92% L. 13.175,00 SUBTOTAL

76,08% L. 41.904,20 SUBTOTAL

46,95% L. 25.862,20 SUBTOTAL

29,13%

L. 16.042,00

L. 25.862,20

0,00% 0,00% 0,00% 0,00% 41,67% 0,00% 0,00% 0,00% 0,00% 0,00% 0,00% 0,00% 40,63% L. 0,00 L. 0,00 L. 0,00 L. 0,00 L. 1.475,00 L. 0,00 L. 0,00 L. 0,00 L. 0,00 L. 0,00 L. 0,00 L. 0,00 L. 11.700,00

NOTA:

PENDIENTE IMPORTE

0 0 0 0 5 0 0 0 0 0 0 0 39 100,00% 100,00% 100,00% 100,00% 58,33% 100,00% 100,00% 100,00% 100,00% 100,00% 100,00% 100,00% 59,38% L. 1.157,20 L. 744,80 L. 3.562,50 L. 3.373,65 L. 2.065,00 L. 232,50 L. 1.130,50 L. 2.625,00 L. 3.654,00 L. 3.645,90 L. 1.822,95 L. 790,20 L. 17.100,00 10,5 2,7 6,3 19,3 7,0 2,5 238,0 21,0 20,3 40,5 40,5 17,6 57,0 0,00% 0,00% 0,00% 61,10% 0,00% 100,00% 100,00% 100,00% 100,00% 100,00% 100,00% 100,00% 34,38% L. 0,00 L. 0,00 L. 0,00 L. 2.061,15 L. 0,00 L. 232,50 L. 1.130,50 L. 2.625,00 L. 3.654,00 L. 3.645,90 L. 1.822,95 L. 790,20 L. 9.900,00 0,00 0,00 0,00 11,78 0 2,5 238 21 20,30 40,51 40,51 17,56 33

100,00% 100,00% 100,00% 38,90% 58,33% 0,00% 0,00% 0,00% 0,00% 0,00% 0,00% 0,00% 25,00%

L. 1.157,20 L. 744,80 L. 3.562,50 L. 1.312,50 L. 2.065,00 L. 0,00 L. 0,00 L. 0,00 L. 0,00 L. 0,00 L. 0,00 L. 0,00 L. 7.200,00

PENDIENTE POR ESTIMAR CANTIDAD

AVANCE IMPORTE

ACUMULADO ACTUAL CANTIDAD

AVANCE

IMPORTE

CANTIDAD

AVANCE

ESTA ESTIMACION

L. 55.079,20

IMPORTE

ACUMULADO ANTERIOR CANTIDAD

P.T.

16 de Julio de 2016

10.21 ESTIMACIÓN DE OBRA EXIGENADOR

66 57

10.22 PROCESO DEL MEZZANINE EN EL CENTRO COMERCIAL ECO-PLAZA

MEZZANINE SUPERMERCADO LA COLONIA

67 57

10.23 ARMADO Y COLADO DE LOSA EN EDIFICIO 6

LOSA DE CIMENTACIÓN EDIFICIO 6

LOSA DE CIMENTACIÓN EDIFICIO 6

COLADO DE LOSA DE CIMENTACIÓN EDIFICIO 6

68 57

10.24 PRUEBAS EN EL CONCRETO 10.24.1 PRUEBAS DE REVENIMIENTO EL REVENIMIENTO consiste en ver que tan liquido o pastoso quedó el concreto, la consistencia que se desee para diferentes resistencias y aplicaciones; para hacer esta prueba se usa un molde metálico, cuyas medidas son 30 cm de altura, 10 cm en su base superior y 20 cm en su base de apoyo (llamado cono de Abrams).

1

3

2

La diferencia en centímetros entre la altura del molde y la final de la pasta seca, se denomina REVENIMIENTO y es tanto mayor cuanto más fluida es la revoltura.

4

Control de la temperatura del concreto al momento del colado Si el concreto alcanza los 32°c o o o o o o o o o

Aumento de la demanda de agua Pérdida acelerada de revenimiento Fraguado más rápido Aumento de la tendencia de fisuración plástica Dificultad de control del aire incluido Aumento del potencial de fisuración térmica Menor resistencia y durabilidad Mayor potencial de corroción del acero Mayor permiabilidad

Métodos Preventivos o Enfriamiento del concreto o Enfriamiento de los ingredientes del concreto o Disminución transporte, acabado

del tiempo colocación

de y

o Uso de sombrillas, parabrisas, niebla y rociado para limitar la pérdida de humedad durante la colocación y el acabado

69 57

10.24.2 PRUEBA DE RESISTENCIA A LA COMPRESIÓN DEL CONCRETO

Los resultados de las pruebas de resistencia a la compresión se usan fundamentalmente para determinar que la mezcla de concreto suministrada cumpla con los requerimientos de la resistencia especificada, ƒ´c, del proyecto.

Los resultados de las pruebas de resistencia a partir de cilindros moldeados se pueden utilizar para fines de control de calidad, aceptación del concreto o para estimar la resistencia del concreto.

Las cilindros para pruebas de aceptación deben tener un tamaño de 6 x 12 pulgadas (150 x 300 mm) o 4 x 8 pulgadas (100 x 200 mm), cuando así se especifique. Los cilindros más pequeños tienden a ser más fáciles de elaborar y manipular en campo y en laboratorio. El diámetro del cilindro utilizado debe ser como mínimo tres veces el tamaño máximo nominal del agregado grueso que se emplee en el concreto.

70 57

10.25 MUROS ANCLADOS Los muros anclados son utilizados para la construcción de muros de retención o para asegurar cortes en excavaciones. Los anclajes son usados para proporcionar una precarga de los sistemas estructurales aplicando tensión por medio de sistemas hidráulicos al tendón del anclaje, que puede ser tanto barras como cables de acero de alta resistencia. El cable o barra entonces será enlazado al suelo o roca por medio de una lechada cemento. La precarga aplicada servirá entonces para limitar el desplazamiento de la estructura, esto con el fin de evitar asentamiento que puedan ocasionar el daño en estructuras existentes o la falla de un corte generado ya sea por una excavación.

Metodología del Proceso Constructivo La construcción de un nivel de muro anclado es un trabajo en serie que consiste de cinco etapas: 1. Movimiento de tierra o excavación 2. Perforación e inyección 3. Tensado de anclaje 4. Lanzado de concreto Movimiento de Tierra o Excavación: Antes de iniciar con los trabajos de perforación y elaboración de muros se inicia con el movimiento de tierra preliminar. Una vez terminado el movimiento de tierra inicial se procede con la perforación de anclajes.

Perforación a rotopercusión: Este tipo de perforación se utiliza para suelos muy duros y/o roca, y el útil de perforación que se utiliza es un martillo de fondo neumático. La tubería que se implementa es del tipo hueca en su interior para darle paso al aire que acciona el martillo de fondo.

Una vez perforados los anclajes se procede con la inyección de los mismos hasta

71 57

alcanzar la presión adecuada para los anclajes. Esta presión se aproxima a 130psi.

Tensado de Anclajes: Una vez que la inyección de los anclajes cumple con los 7 (siete) días, puede procederse con la tensión de los mismos, siempre y cuando se respete el tiempo de curado inicial de 3 días para el concreto. La carga de tensión dependerá del diseño, por lo general está entre 20 y 40 toneladas.

Lanzado de Concreto: Una vez inyectados los anclajes los mismos necesitan de 7 días para que alcancen la resistencia necesaria para ser tensados.

A continuación se describe el proceso de construcción de cada anclaje.

1. Preparación de anclajes  Varilla corrugada de 1” según la longitud de diseño de cada anclaje + 1.0

metros para tensado, En Eco-Vivienda se encuentran en +8.0 metros.  Como segunda protección contra la corrosión, se colocara poliducto de

½” en cada uno de las varillas en su longitud como tubería de inyección.  Tubería PVC ” para separadores y mantener la varilla centralizada.

2. Anclajes    

Perforación a rotación o rotopercusión en 4.5” de diámetro Equipamiento de la perforación con el anclaje Preparación de mezcla con relación de agua cemento de 1:1 Inyección 3. Tensado

 Colocación de malla electro soldada sobre todo el muro  Colocación de varillas de 5/8 entre tensores a cada 2 metros ambos sentidos.  Colocación de placa en cada anclaje platina de 3/8  Se deben soldar las platinas sobre el anclaje para ser tensado.

72

10.25.2 PROCESO MURO ANCLADO

MOVIMIENTO DE LA TIERRA

PERFORACIÓN E INYECCIÓN

TENSADO DE ANCLADO

73 57

TENSADO DE ANCLADO

LANZADO DE CONCRETO

ACABADO FINAL

74 57

10.26 PROCESO DE ALBAÑILERIA EN EL CENTRO COMERCIAL ECO-PLAZA

1

2

3

4

75 57

CENTRO COMERCIAL ECO-PLAZA, MAYO 2016

CENTRO COMERCIAL ECO-PLAZA, AGOSTO 2016

CENTRO COMERCIAL ECO-PLAZA AGOSTO 2016

76

77 57

78 57

79 57

ACUMULADO ACTUAL

Est.7 Est.8 Est.9 Est.10 Est.11 Est.12 Est.13 Est.14 Est.15

Est.1 Est.2 Est.3 Est.4 Est.5 Est.6

RESUMEN

1 2 3 4 5

CLAVE

FECHA:

L. 0,00

RETENCIÓN CALIDAD 5%

0,00%

0,00% 0,00% 0,00% 0,00% 0,00%

SUBTOTAL

105,5 352,1 21,07 108,03 3

L. 30.518,50

L. 7.912,50 L. 12.323,50 L. 1.580,25 L. 8.102,25 L. 600,00 L. 30.518,50

Josue Velasquez Contratista

02/08/2016 Fecha de Elaboración

Arq. Carlos Ochoa Costos y Presupuestos

Ing. Ricardo Flores

L. 0,00

L. 0,00 L. 0,00 L. 0,00 L. 0,00 L. 0,00 L. 0,00

Costos y Presupuestos

NOTA:

SUBTOTAL

0,00 0,00 0,00 0,00 0,00

IMPORTE

100,00%

100,00% 100,00% 100,00% 100,00% 100,00%

PENDIENTE

PENDIENTE POR ESTIMAR CANTIDAD

Elaboró/Costos y Presupuestos

0,00%

0,00% 0,00% 0,00% 0,00% 0,00%

AVANCE

Arq. Darwin Noé Mejia

L. 0,00

L. 0,00 L. 0,00 L. 0,00 L. 0,00 L. 0,00 L. 0,00

IMPORTE

ACUMULADO ACTUAL AVANCE CANTIDAD

L. 30.518,50

L. 0,00

L. 0,00

Deducción 1%

TOTAL Lps

L. 0,00

ANTICIPO

SUBTOTAL

L. 0,00

0,00%

0,00 0,00 0,00 0,00 0,00

OTROS

Arq. Erick Andino Gerente ECO-PLAZA

L. 0,00

0,00% 0,00% 0,00% 0,00% 0,00%

IMPORTE

ESTA ESTIMACIÓN CANTIDAD

SALDO POR ESTIMAR

SUBTOTAL

L. 0,00 L. 0,00 L. 0,00 L. 0,00 L. 0,00 L. 0,00

AVANCE

L. 0,00

L. 0,00

L. 0,00 L. 0,00 L. 0,00 L. 0,00 L. 0,00 L. 0,00 L. 0,00 L. 0,00 L. 0,00 L. 0,00

L. 30.518,50

0,00 0,00 0,00 0,00 0,00

IMPORTE

ACUMULADO ANTERIOR CANTIDAD

L. 30.518,50

L. 30.518,50

L. 0,00 L. 0,00 L. 0,00 L. 0,00 L. 0,00 L. 0,00 L. 0,00 L. 0,00 L. 0,00 L. 0,00

L. 0,00 L. 0,00 L. 0,00 L. 0,00 L. 0,00 L. 0,00 L. 0,00 L. 0,00 L. 0,00 L. 0,00

L. 0,00 L. 0,00 L. 0,00 L. 0,00 L. 0,00

PAGO DE ESTIMACIÓN

Total

L. 7.912,50 L. 12.323,50 L. 1.580,25 L. 8.102,25 L. 600,00 L. 30.518,50

P.T.

IMPORTE:

L. 0,00

L. 0,00 L. 0,00 L. 0,00 L. 0,00 L. 0,00

L. 0,00 L. 0,00 L. 0,00 L. 0,00 L. 0,00

P.U.

L. 75,00 L. 35,00 M2 L. 75,00 M2 L. 75,00 UNID L. 200,00 Sub-Total ML

M2

UNIDAD

1 de Agosto de 2016 13 de Agosto de 2016

TOTAL ESTIMADO A PAGAR

Deduccion

3,00

ESCALON (HUELLA Y CONTRA HUELLA) 2 ML

RETENCIÓN DE CALIDAD

21,07 108,03

INSTALACIÓN CERAMICA EN PASILLO NIVEL 2

352,10

INSTALACIÓN CERAMICA EN PASILLO NIVEL 1

105,50

BISELADO DOBLE DE ENCHAPE DE FASCIA TIPO MADERA

ENCHAPES Y PISOS

CANT. PROY.

Instalacion de Ceramica PERIODO DEL: Albañileria

ENCHAPE DE FASCIA TIPO MADERA

CONCEPTO

OBRA: 02/08/2016 TIPO DE TRABAJO: ESTIMACION #:1

SUB-CONTRATISTA: RAFAEL PACHECO PROYECTO: EcoPlaza

80

1 2 3 4 5

1 2 3 4 5

1 2 3 4 5

CLAVE

FECHA:

29,22 10,64 30,95 13,39

INSTALACIÓN JUNTA DE DILATACIÓN

INSTALACIÓN JUNTA EXPANSIVA PERIMETRAL DE FOAM

INSTALACIÓN CERAMICA DE ENCHAPE DE BAÑO

10,04 28,83 13,31

INSTALACIÓN JUNTA DE DILATACIÓN

INSTALACIÓN JUNTA EXPANSIVA PERIMETRAL DE FOAM

INSTALACIÓN CERAMICA DE ENCHAPE DE BAÑO

12,72

INSTALACIÓN CERAMICA DE ENCHAPE DE BAÑO

26,98

29,20

INSTALACIÓN JUNTA EXPANSIVA PERIMETRAL DE FOAM

51,37

10,04

INSTALACIÓN JUNTA DE DILATACIÓN

INSTALACIÓN CERAMICA DE ZOCALO

26,21

INSTALACIÓN CERAMICA DE ZOCALO

INSTALACIÓN CERAMICA DE PISO LOCAL

52,02

INSTALACIÓN CERAMICA DE PISO LOCAL

LOCAL 3

57,86

LOCAL 2

LOCAL 1

CANT. PROY.

ECO-PLAZA CERAMICA TIPO

INSTALACIÓN CERAMICA DE ZOCALO

CONCEPTO

OBRA: TIPO DE TRABAJO: ESTIMACION #:

INSTALACIÓN CERAMICA DE PISO LOCAL

02/08/2016

P.U.

L. 75,00 L. 45,00 ML L. 15,00 ML L. 15,00 M2 L. 80,00 Sub-Total

L. 75,00 L. 45,00 ML L. 15,00 ML L. 15,00 M2 L. 80,00 Sub-Total

L. 75,00 L. 45,00 ML L. 15,00 ML L. 15,00 M2 L. 80,00 Sub-Total

ML

M2

ML

M2

ML

M2

UNIDAD

PERIODO DEL:

SUB-CONTRATISTA: JOSUE VELASQUEZ PROYECTO: ECO-PLAZA

L. 3.852,75 L. 1.214,10 L. 150,60 L. 432,45 L. 1.064,80 L. 6.714,70

L. 3.901,50 L. 1.179,45 L. 150,60 L. 438,00 L. 1.017,60 L. 6.687,15

L. 4.339,50 L. 1.314,90 L. 159,60 L. 464,25 L. 1.071,20 L. 7.349,45

P.T.

IMPORTE:

0,00 0,00 0,00 0,00 0,00

0,00 0,00 0,00 0,00 0,00

0,00 0,00 0,00 0,00 0,00

L. 0,00 L. 0,00 L. 0,00 L. 0,00 L. 0,00 L. 0,00

L. 0,00 L. 0,00 L. 0,00 L. 0,00 L. 0,00 L. 0,00

L. 0,00 L. 0,00 L. 0,00 L. 0,00 L. 0,00 L. 0,00

IMPORTE

0,00% 0,00% 0,00% 0,00% 0,00%

0,00% 0,00% 0,00% 0,00% 0,00%

0,00% 0,00% 0,00% 0,00% 0,00%

AVANCE

ACUMULADO ANTERIOR CANTIDAD

13 DE AGOSTO

01 DE AGOSTO

0,00 0,00 0,00 0,00 0,00

0,00 0,00 0,00 0,00 0,00

0,00 0,00 0,00 0,00 0,00

CANTIDAD

L. 0,00 L. 0,00 L. 0,00 L. 0,00 L. 0,00 L. 0,00

L. 0,00 L. 0,00 L. 0,00 L. 0,00 L. 0,00 L. 0,00

L. 0,00 L. 0,00 L. 0,00 L. 0,00 L. 0,00 L. 0,00

IMPORTE

ESTA ESTIMACIÓN

L. 192.145,80

0,00% 0,00% 0,00% 0,00% 0,00%

0,00% 0,00% 0,00% 0,00% 0,00%

0,00% 0,00% 0,00% 0,00% 0,00%

0,00 0,00 0,00 0,00 0,00

0,00 0,00 0,00 0,00 0,00

0,00 0,00 0,00 0,00 0,00

L. 0,00 L. 0,00 L. 0,00 L. 0,00 L. 0,00 L. 0,00

L. 0,00 L. 0,00 L. 0,00 L. 0,00 L. 0,00 L. 0,00

L. 0,00 L. 0,00 L. 0,00 L. 0,00 L. 0,00 L. 0,00

IMPORTE

0,00% 0,00% 0,00% 0,00% 0,00%

0,00% 0,00% 0,00% 0,00% 0,00%

0,00% 0,00% 0,00% 0,00% 0,00%

AVANCE

ACUMULADO ACTUAL AVANCE CANTIDAD

51,37 26,98 10,04 28,83 13,31

52,02 26,21 10,04 29,2 12,72

57,86 29,22 10,64 30,95 13,39

L. 3.852,75 L. 1.214,10 L. 150,60 L. 432,45 L. 1.064,80 L. 6.714,70

L. 3.901,50 L. 1.179,45 L. 150,60 L. 438,00 L. 1.017,60 L. 6.687,15

L. 4.339,50 L. 1.314,90 L. 159,60 L. 464,25 L. 1.071,20 L. 7.349,45

IMPORTE

100,00% 100,00% 100,00% 100,00% 100,00%

100,00% 100,00% 100,00% 100,00% 100,00%

100,00% 100,00% 100,00% 100,00% 100,00%

PENDIENTE

PENDIENTE POR ESTIMAR CANTIDAD

10.30 EL SISTEMA ALUMA EASYSET™ 

Fácil – Fácil de Manipular y de Instalar. Cuenta con un sistema ligero (de aproximadamente 20 kg/m2), con agarradera integrada, de conexión simple con cuña y clavija, y con paneles marcados individualmente, lo que permite que se manipule e instale fácilmente en obra, sin necesidad de mano de obra especializada; y sin grúa y/o maquinaria pesada, ni herramientas especiales.



Adaptabilidad – Uso Versátil.

Diseñado para vaciados monolíticos, lo que permite la construcción simultánea de muros, losas y escaleras, optimizando así la duración del proyecto constructivo. El sistema también puede ser aplicado en 2 etapas, en que los muros, losas, columnas y escaleras son construidos en forma separada.



Rentable – Reduce (a casi cero) los costos de mantenimiento y de acabado. Su sistema de paneles interconectados de aluminio extruido, reduce a un mínimo la cantidad de soldaduras. Otros sistemas similares están sujetos a rupturas en las soldaduras de aluminio, las cuales son difíciles y costosas de reparar. Al mismo tiempo, por su tipo exclusivo de aleación de aluminio, no deja manchas en el acabado de concreto, y entrega una superficie de concreto lisa y limpia.



Alta Productividad – Altamente eficiente, costando menos por uso que otros sistemas similares. Su sistema de paneles con rieles laterales inclinados, y de paneles estándar con clavijas integradas, permite desencofrados simples y rápidos (con un promedio de 3000 aplicaciones por vida útil del panel).



Resistente – Componentes de aluminio extruido altamente resistentes.

Sus exclusivos componentes de aluminio extruido, eliminan el uso de soldadura

81

en la mayoría de los componentes estructurales, lo que hace que el panel sea más robusto y más resistente al uso en obra. Esto también extiende la vida útil del sistema, asegurando su integridad estructural y minimizando los costos de mantenimiento.

Excepcional – Excelente resistencia estructural. Su aleación de aluminio tipo 6061-T6 es capaz de soportar una presión de concreto de 60 KN/m2 (6116,21 kg/m2). Así mismo, sus exclusivos refuerzos horizontales (sin soldadura) proveen de mayor resistencia estructural, como también un uso práctico, permitiendo que los paneles puedan ser manipulados con mayor facilidad. 

Ahorros en Tiempo – Ciclos de colado de un sólo día. Sus exclusivos paneles de aluminio extruido y sus juntas especiales, facilitan un desmontado rápido, sin necesidad de usar herramientas especiales. 

42

82

10.31 PLANTA DE TRATAMIENTO El tratamiento de aguas residuales consiste en una serie de procesos físicos, químicos y biológicos que tienen como fin eliminar los contaminantes presentes en el agua efluente del uso humano.

Para cumplir con la NORMA NACIONAL DE DESCARGA DE AGUAS RESIDUALES EN LOS CUERPOS RECEPTORES en Eco-Vivienda se propone el siguiente proceso de tratamiento, además se adjunta el esquema.

1. Instalación de REJAS para eliminación de solidos gruesos 2. 2 unidades de DESARENADO, como su nombre lo indica, son necesarios para remover la materia inorgánica.

3. GRASERA, esta elimina las grasas en las aguas a tratar 4. 2 unidades UASB también conocido como RAFA (Reactor anaerobio de flujo ascendente) son un tipo de biorreactor que el afluente entra por la parte inferior del reactor, atraviesa todo el perfil longitudinal, y sale por la parte superior. Son reactores anaerobios en los que los microorganismos se agrupan formando biogránulos.

5. Un FILTRO BIOLÓGICO Es un sistema de depuración biológica de aguas residuales, en donde la oxidación se produce al hacer circular, a través de un medio de soporte (filtro percolador), aire y agua residual.

6. Un SEDIMENTADOR SECUNDARIO TIPO DORTMUND. Las aguas residuales decantadas, es decir el efluente se recirculara a la entrada del filtro biológico, así mismo los lodos acumulados llegado su tiempo se enviaran al UASB para que se estabilicen a través del proceso de digestión.

7. El lodo digerido y estabilizado se enviara al área PARIO DE SECADO para su deshidratación, que este desecho sirve como abono.

8. El agua residual se desinfectará y se enviará a una CISTERNA CENTRALIZADA para proceder a desarrollar la actividad, caso contrario el agua depurada pero sin desinfectar, se descargará en el cuerpo receptor.

9. Para evitar malos olores se diseña 3 cercas vivas, y no afectar a los residentes, es importante recordar que es una PLANTA DE TRATAMIENTO DE AGUAS RESIDUALES PTAR, para evitar una inadecuada operación, debe de tener un mantenimiento continuo de 24/7.

83 57

8

ESQUEMA

6

5

7

4

3 1

2

PTAR consiste en 3 puntos: o Tratamiento Primario o Pre-Tratamiento: Consiste en la separación y eliminación de sólidos y grasas mediante sistemas físicos (filtros, cribas, trampas, etc.). o Tratamiento Secundario: Consiste en la degradación de materia orgánica mediante microorganismos contenidos en los reactores biológicos (existen diferentes tecnologías). *NOTA.- Todos los tratamientos biológicos producen lodos en mayor o menor medida, dependiendo de la tecnología y modalidad aplicada. o Tratamiento Terciario: Consiste en la desinfección del agua tratada mediante la adición de un agente oxidante (cloro) que asegura la eliminación de patógenos de forma previa a la descarga.

84 57

MURO DE CONTENCION ENTRE SÓTANO 3 Y EDICIOS 6-7

CIMIENTOS EDIFICIO 6

ZAPATAS EDIFICIO 6

85 57

10.33 FACHADAS EDIFICIO 5

EDIFICIO 5-- MAYO 2016

EDIFICIO 5 --AGOSTO 2016

86 57 53

10.34 CONJUNTO

ECO-VIVIENDA FASE II ECO-VIVIENDA FASE I ECO-PLAZA

87 36

SEMANA 1

FECHA 10/05/2016 11/05/2016 12/05/2016 13/05/2016 14/05/2016

HORAs 8 8 8 8

ACTIVIDAD REALIZADA AREA Analisis de Planos topograficos y terreno en escuela Roberto Flores para propuesta de mejoras OFICINA Desarrollo de propuesta de diseño y planos arquitectonicos de escuela OFICINA Elaboracion de planos de conjunto y planos constructivos de escuela OFICINA Elaboracion de planos constructivos de escuela OFICINA Charla de induccion a practica en la UJCV

Categoria DISEÑO PRESUPUESTO DISEÑO DISEÑO

Lugar OFICINAS OFICINAS OFICINAS OFICINAS UJCV

SEMANA 2

FECHA 16/05/2016 17/05/2016 18/05/2016 19/05/2016 20/05/2016 21/05/2016

HORAs 8 8 8 8 8 4

ACTIVIDAD REALIZADA Supervisar avances de pared tabla yeso, en edificio #5 etapa 2 ecovivienda Supervisar avances de ceramica en pisos y paredes, en edificio #5 etapa 2 ecovivienda Estimacion de fontaneria de Eco-Plaza Estimacion de fontaneria de Eco-Plaza Modificacion de planos arquitectonicos de colegio Roberto Flores Recorrido por Eco-vivienda etapa 2

Categoria SUPERVISIÓN SUPERVISIÓN PRESUPUESTO PRESUPUESTO DISEÑO CONTROL

Lugar EDIFICIO #5-E2 EDIFICIO #5-E2 OFICINAS OFICINAS OFICINAS ECO-VIVIENDA ETAPA 2

SEMANA 3

FECHA 23/05/2016 24/05/2016 25/05/2016 26/05/2016 27/05/2016 28/05/2016

HORAs 8 8 8 8 8 4

ACTIVIDAD REALIZADA AREA Estimacion de materiales en tanque de agua #2 OFICINA Medicion de losa ajardinada en campo, revisando impermeabilizante.

CAMPO Supervisar avances de ceramica en pisos y paredes, y pared tabla yeso en edificio #5 etapa 2 ecovivienda CAMPO Estimacion de encofrado de sotano 3 OFICINA Estimacion de acero de sotano 3 OFICINA Estimacion de acero de sotano 3 OFICINA

Categoria PRESUPUESTO CONTROL SUPERVISIÓN PRESUPUESTO PRESUPUESTO PRESUPUESTO

Lugar OFICINAS LOSA JARDINADA EDIFICIO #5-ETAPA 2 OFICINAS OFICINAS OFICINAS

SEMANA 4

FECHA 30/05/2016 31/05/2016 01/06/2016 02/06/2016 03/06/2016 04/06/2016

HORAs 8 8 8 8 8 4

ACTIVIDAD REALIZADA AREA Estimacion de acero de sotano 3 OFICINA Estimacion de acero de sotano 3 OFICINA Supervisar avances de ceramica en pisos y paredes, y pared tabla yeso en edificio #5 etapa CAMPO/EDICIO 2 ecovivienda #5 E2 Estimacion de acero de sotano 3 OFICINA Pruebas de piso en nivel 11,edificio #5 E2 CAMPO Supervisar mantenimiento en Eco-vivienda etapa 1 edificio 2-12 (fascias aire acondicionado) CAMPO

Categoria PRESUPUESTO PRESUPUESTO SUPERVISIÓN PRESUPUESTO CONTROL CONTROL

Lugar OFICINAS OFICINAS EDIFICIO #5-ETAPA 2 OFICINAS EDIFICIO #5-ETAPA 2

SEMANA 5

FECHA 06/06/2016 07/06/2016 08/06/2016 09/06/2016 10/06/2016 11/06/2016

HORAs 8 8 8 8 8 4

ACTIVIDAD REALIZADA AREA Cantidad de pared tabla yeso ya Instalado de nivel 1, 2, 3 (comparando diferencias en planos)CAMPO Cantidad de cielo tabla yeso ya Instalado de nivel 1, 2, 4 (comparando diferencias en planos) CAMPO Supervisar mantenimiento en baño del apartamento 424, cambio de ducha y ceramica CAMPO Supervisar avances de pared tabla yeso, en edificio #5 etapa 2 ecovivienda CAMPO Supervisar avances de ceramica en pisos y paredes, en edificio #5 etapa 2 ecovivienda CAMPO Tabulacion de cuadros de avances OFICINA

Categoria CONTROL CONTROL CONTROL SUPERVISIÓN SUPERVISIÓN PRESUPUESTO

Lugar EDIFICIO #5-ETAPA 2 EDIFICIO #5-ETAPA 2 EDIFICIO #4-ETAPA 1 EDIFICIO #5-ETAPA 2 EDIFICIO #5-ETAPA 2 OFICINAS

SEMANA 6

FECHA 13/06/2016 14/06/2016 15/06/2016 16/06/2016 17/06/2016 18/06/2016

HORAs 8 8 8 8 8

ACTIVIDAD REALIZADA AREA Supervision de obras en ecoplaza y losa ajardinada CAMPO/ ECOPLAZA-JARDINERIA Supervisar avances de pared tabla yeso, en edificio #5 etapa 2 ecovivienda CAMPO Supervisar avances de ceramica en pisos y paredes, en edificio #5 etapa 2 ecovivienda CAMPO Supervision de personal en ecoplaza CAMPO/ECO-PLAZA Supervision de obras en ecoplaza CAMPO/ECO-PLAZA PERMISO PARA TRAMITE DE DOCUMENTOS PERSONALES (POR EXTRAVIO EN ECOVIVIENDA)

Categoria CONTROL SUPERVISIÓN SUPERVISIÓN SUPERVISIÓN CONTROL

Lugar ECO-PLAZA EDIFICIO #5-ETAPA 2 EDIFICIO #5-ETAPA 2 ECO-PLAZA ECO-PLAZA DPI

SEMANA 7

FECHA 20/06/2016 21/06/2016 22/06/2016 23/06/2016 24/06/2016 25/06/2016

HORAs 8 8 8 8 8 4

ACTIVIDAD REALIZADA AREA Supervision de obra en ECO-PLAZA CAMPO/ECO-PLAZA Supervision de personal en ECO-PLAZA CAMPO/ECO-PLAZA Elaboracion de planos de acabados (cielo falso) de ECO-PLAZA OFICINA Elaboracion de planos de acabados (cielo falso) de ECO-PLAZA OFICINA Supervisar avances de ceramica en pisos y paredes, y pared tabla yeso en edificio #5 etapa CAMPO/EDICIO 2 ecovivienda #5 E2 Modificacion de planos electricos ECO-PLAZA OFICINA

Categoria SUPERVISIÓN SUPERVISIÓN DISEÑO DISEÑO SUPERVISIÓN DISEÑO

Lugar ECO-PLAZA ECO-PLAZA ECO-PLAZA ECO-PLAZA EDIFICIO #5-ETAPA 2 OFICINAS

SEMANA 8

FECHA 27/06/2016 28/06/2016 29/06/2016 30/06/2016 01/07/2016 02/07/2016

HORAs 8 8 8 8 8

ACTIVIDAD REALIZADA AREA Estimacion de materiales del oxigenador, en la planta de tratamiento OFICINA Supervision en la construcion del oxigenador CAMPO Levantamiento de obras en Eco-plaza CAMPO Elaboracion de Planillas de Eco-Plaza OFICINA Elaboracion de Planillas de Eco-Plaza OFICINA seminario de colegiacion en el colegio de arquitectos de honduras

Categoria CONTROL SUPERSICION CONTROL PLANILLAS PLANILLAS

Lugar OFICINAS PLANTA DE TRATAMIENTO ECO-PLAZA OFICINAS OFICINAS CAH

SEMANA 9

FECHA 04/07/2016 05/07/2016 06/07/2016 07/07/2016 08/07/2016 09/07/2016

HORAs 8 8 8 8 8 6

ACTIVIDAD REALIZADA Supervision personal y obras de Eco-Plaza Supervision A.LL. Y Planta de tratamiento Eco-Plaza Supervision A.LL. Y Planta de tratamiento Eco-Plaza Supervision en planta de tratamiento, colado Planta de tratamiento y recorrido con visitas más visita de CONCREMIX Supervision de gradas del oxigenador en planta de tratamiento

AREA CAMPO CAMPO CAMPO CAMPO CAMPO CAMPO

Categoria SUPERSICIÓN SUPERSICIÓN SUPERSICIÓN SUPERSICIÓN CONTROL CONTROL

Lugar ECO-PLAZA ECO-PLAZA ECO-PLAZA PLANTA DE TRATAMIENTO PLANTA DE TRATAMIENTO PLANTA DE TRATAMIENTO

SEMANA 10

FECHA 11/07/2016 12/07/2016 13/07/2016 14/07/2016 15/07/2016 16/07/2016

HORAs 8 8 8 8 8 6

ACTIVIDAD REALIZADA Supervision de acabados finales edificio #5 (apart- 6, 7 nivel 1-12) Planta de tratamiento y Supervision de personal en EcoPlaza Supervision personal y obras de Eco-Plaza Elaboracion de Planillas de Eco-Plaza Supervision personal y obras de Eco-Plaza Elaboracion de Planillas de Eco-Plaza

AREA CAMPO CAMPO CAMPO OFICINA CAMPO OFICINA

Categoria CONTROL CONTROL CONTROL PLANILLAS SUPERVISIÓN PLANILLAS

Lugar EDIFICIO #5-ETAPA 2 ECO-PLAZA ECO-PLAZA OFICINAS ECO-PLAZA OFICINAS

SEMANA 11

FECHA 18/07/2016 19/07/2016 20/07/2016 21/07/2016 22/07/2016 23/07/2016

HORAs 8 8 8 8 8 6

ACTIVIDAD REALIZADA Supervision personal y obras de Eco-Plaza Supervision de acabados finales edificio #5 (apart- 6, 7 nivel 1-12) Supervision personal y obras de Eco-Plaza Supervision de acabados finales edificio #5 (apart- 6, 7 nivel 1-12) Supervision personal y obras de Eco-Plaza Supervision personal y obras de Eco-Plaza

AREA CAMPO CAMPO CAMPO CAMPO CAMPO CAMPO

Categoria SUPERVICIÓN CONTROL SUPERVISIÓN CONTROL SUPERVISIÓN CONTROL

Lugar ECO-PLAZA EDIFICIO #5-ETAPA 2 ECO-PLAZA EDIFICIO #5-ETAPA 2 ECO-PLAZA ECO-PLAZA

ANA 12

10.35 CONTROL DE PRACICA

FECHA 25/07/2016 26/07/2016 27/07/2016

HORAs 8 8 8

ACTIVIDAD REALIZADA Elaboracion de Planos de pisos para locales y pasillos Elaboración de estimacion de cerámica Eco-Plaza Elaboración de estimacion de acabados Eco-Plaza

AREA OFICINA OFICINA OFICINA

Categoria PRESUPUESTO PRESUPUESTO PRESUPUESTO

Lugar ECO-PLAZA ECO-PLAZA ECO-PLAZA

AREA CAMPO CAMPO OFICINA OFICINA OFICINA CAMPO

88 53

Planta de tratamiento y recorrido con visitas más visita de CONCREMIX Supervision de gradas del oxigenador en planta de tratamiento

CAMPO CAMPO

CONTROL CONTROL

PLANTA DE TRATAMIENTO PLANTA DE TRATAMIENTO

SEMANA 10

FECHA 11/07/2016 12/07/2016 13/07/2016 14/07/2016 15/07/2016 16/07/2016

HORAs 8 8 8 8 8 6

ACTIVIDAD REALIZADA Supervision de acabados finales edificio #5 (apart- 6, 7 nivel 1-12) Planta de tratamiento y Supervision de personal en EcoPlaza Supervision personal y obras de Eco-Plaza Elaboracion de Planillas de Eco-Plaza Supervision personal y obras de Eco-Plaza Elaboracion de Planillas de Eco-Plaza

AREA CAMPO CAMPO CAMPO OFICINA CAMPO OFICINA

Categoria CONTROL CONTROL CONTROL PLANILLAS SUPERVISIÓN PLANILLAS

Lugar EDIFICIO #5-ETAPA 2 ECO-PLAZA ECO-PLAZA OFICINAS ECO-PLAZA OFICINAS

SEMANA 11

FECHA 18/07/2016 19/07/2016 20/07/2016 21/07/2016 22/07/2016 23/07/2016

HORAs 8 8 8 8 8 6

ACTIVIDAD REALIZADA Supervision personal y obras de Eco-Plaza Supervision de acabados finales edificio #5 (apart- 6, 7 nivel 1-12) Supervision personal y obras de Eco-Plaza Supervision de acabados finales edificio #5 (apart- 6, 7 nivel 1-12) Supervision personal y obras de Eco-Plaza Supervision personal y obras de Eco-Plaza

AREA CAMPO CAMPO CAMPO CAMPO CAMPO CAMPO

Categoria SUPERVICIÓN CONTROL SUPERVISIÓN CONTROL SUPERVISIÓN CONTROL

Lugar ECO-PLAZA EDIFICIO #5-ETAPA 2 ECO-PLAZA EDIFICIO #5-ETAPA 2 ECO-PLAZA ECO-PLAZA

SEMANA 12

FECHA 25/07/2016 26/07/2016 27/07/2016 28/07/2016 29/07/2016 30/07/2016

HORAs 8 8 8 8 8 6

ACTIVIDAD REALIZADA Elaboracion de Planos de pisos para locales y pasillos Elaboración de estimacion de cerámica Eco-Plaza Elaboración de estimacion de acabados Eco-Plaza Levantamiento de obra Eco-plaza Elaboracion de Planillas de Eco-Plaza Elaboracion de Planillas de Eco-Plaza

AREA OFICINA OFICINA OFICINA CAMPO OFICINA OFICINA

Categoria PRESUPUESTO PRESUPUESTO PRESUPUESTO CONTROL PLANILLAS PLANILLAS

Lugar ECO-PLAZA ECO-PLAZA ECO-PLAZA ECO-PLAZA OFICINAS OFICINAS

SEMANA 13

08/07/2016 09/07/2016

8 6

FECHA 01/08/2016 02/08/2016 03/08/2016 04/08/2016 05/08/2016

HORAs 8 8 8 8

ACTIVIDAD REALIZADA Supervision personal y obras de Eco-Plaza Modificacion de estimaciones de cerámicas Modificacion de estimaciones de acabados Supervision personal y obras de Eco-Plaza

AREA CAMPO OFICINA OFICINA CAMPO

Categoria SUPERVISIÓN PRESUPUESTO PRESUPUESTO CONTROL

Lugar ECO-PLAZA ECO-PLAZA ECO-PLAZA ECO-PLAZA

DISEÑO SUPERSICIÓN DE OBRA ELABORACIÓN DE PRESUPUESTOS CRONTROL DE CALIDAD EN CONSTRUCCIÓN ELABORACIÓN DE PLANILLAS

CONTRATACIÓN

PRACTICA PRE-PROFESIONAL OFICINA CAMPO OFICINA CAMPO OFICINA TOTAL HORAS

52 176 120 156 44 548

AREA CAMPO 332

OFICINA 216 548

89 57
