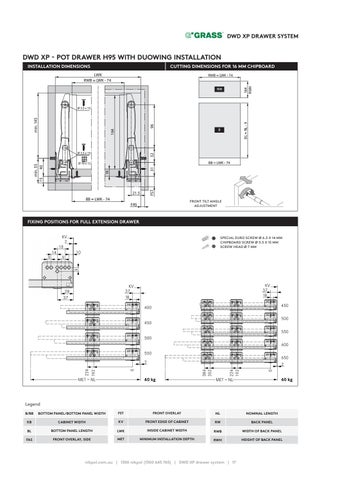

DWD XP DRAWER SYSTEM
DWD XP - POT DRAWER H95 WITH DUOWING INSTALLATION INSTALLATION DIMENSIONS
CUTTING DIMENSIONS FOR 16 MM CHIPBOARD
LWK RWB = LWK - 74
RW
164 RWH
RWB = LWK - 74
164
B
32
BB = LWK - 74
16
31
Ø 10 x 12
21.5
FST
15
min. 55 40
Ø 3.5 x 15
BL = NL - 9
96
min. 145
Ø 3.5 x 15
BB = LWK - 74
FRONT TILT ANGLE ADJUSTMENT
FAS
FIXING POSITIONS FOR FULL EXTENSION DRAWER SPECIAL EURO SCREW Ø 6.3 X 14 MM CHIPBOARD SCREW Ø 3.5 X 15 MM SCREW HEAD Ø 7 MM
Legend B/BB
BOTTOM PANEL/BOTTOM PANEL WIDTH
FST
FRONT OVERLAY
NL
NOMINAL LENGTH
KB
CABINET WIDTH
KV
FRONT EDGE OF CABINET
RW
BACK PANEL
BL
BOTTOM PANEL LENGTH
LWK
INSIDE CABINET WIDTH
RWB
WIDTH OF BACK PANEL
FAS
FRONT OVERLAY, SIDE
MET
MINIMUM INSTALLATION DEPTH
RWH
HEIGHT OF BACK PANEL
