Climate FieldView Installation Guide This kit includes (1) NovAtel Ag-Star gps receiver and (2) adapter harnesses.

Use this kit with the Incompatible Rate Controller mapping features in the Climate FieldView™ Cab App, or on compatible CNH combines.

This kit is for use on any vehicle equipped with a DIN9680 12V power connector.

Package Contents: •

(1×) NovAtel Ag-Star gps receiver

•

(1×) CC1069 Adapter Wiring Harness

•

(1×) CC1070 Adapter Wiring Harness

•

(3×) zip ties

| 3 |

HP1058079 - Climate FieldView - Campaign 2019 - Packaging Fieldview mapping KIT - booklet v04 ms 2.indd 3

08.03.19 15:43

EN

The following instructions are for new gps receivers that have adhesive tape on the mounting plate included with the receiver.

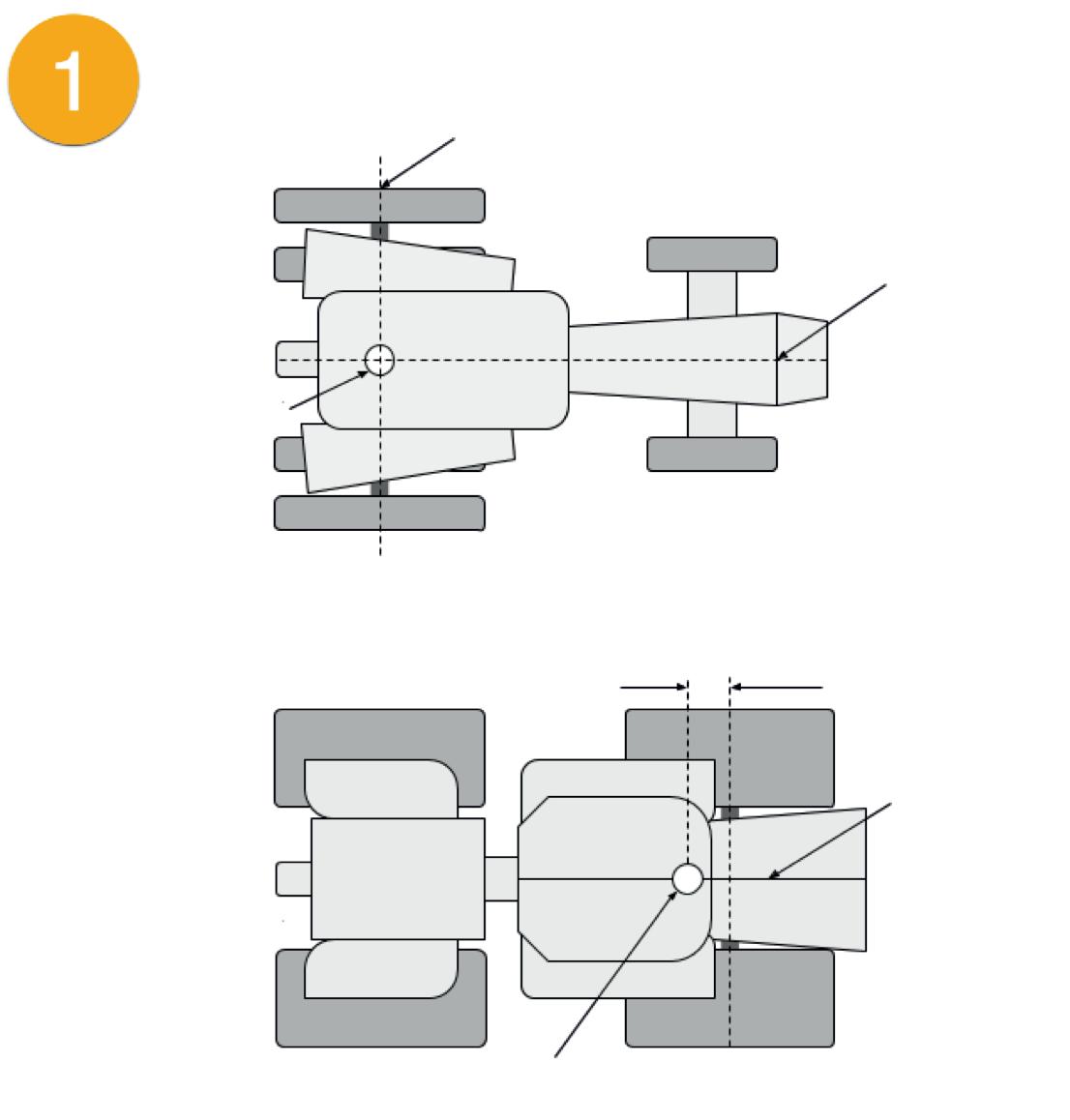

1. Locate a zone on the tractor or combine cab roof to attach the gps receiver mounting plate.

•

Non-articulated tractor Rear axle center-line

On non-articulated tractors, locate the zone along the tractor’s centerline, directly above the rear axle centerline (if possible).

Tractor center-line GPS receiver

•

On articulated tractors, locate the zone along the tractor’s centerline, as close to the front axle centerline.

2. Clean dust and debris off of the mounting zone with an adhesive cleaning wipe.

Articulated tractor

Front axle center-line Tractor center-line

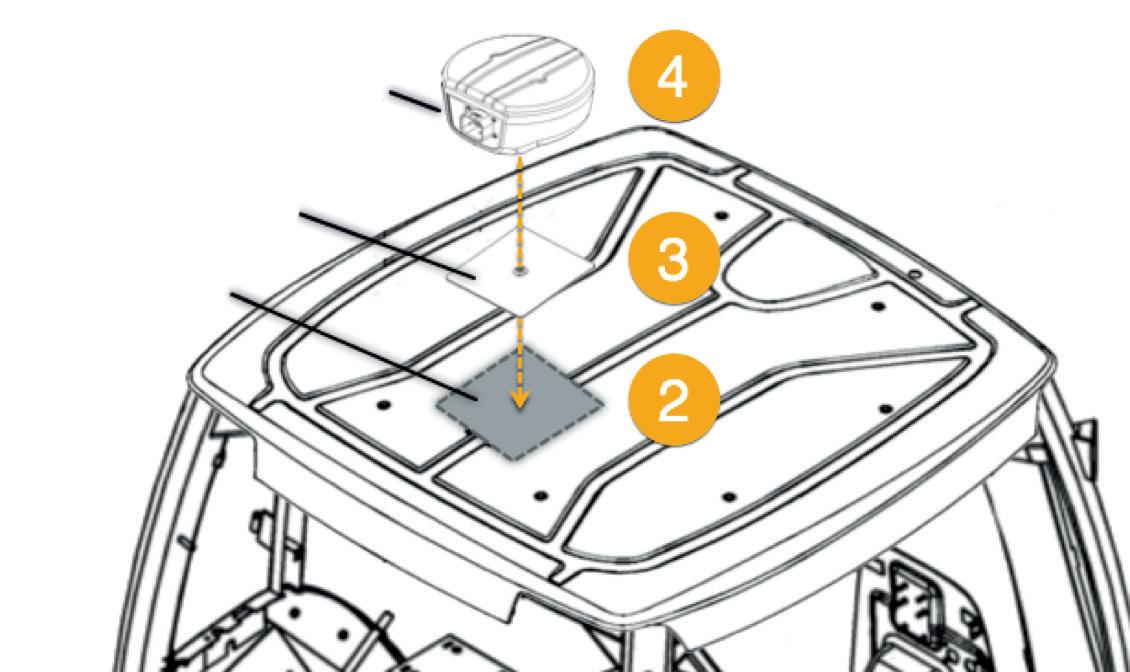

3. Attach the adhesive-tape-side of the gps receiver mounting plate to the cab roof in the cleaned zone.

4. Attach the GPS receiver to the mounting plate.

GPS receiver

GPS receiver

Mounting plate Mounting zone

| 4 |

HP1058079 - Climate FieldView - Campaign 2019 - Packaging Fieldview mapping KIT - booklet v04 ms 2.indd 4

08.03.19 15:43

EN

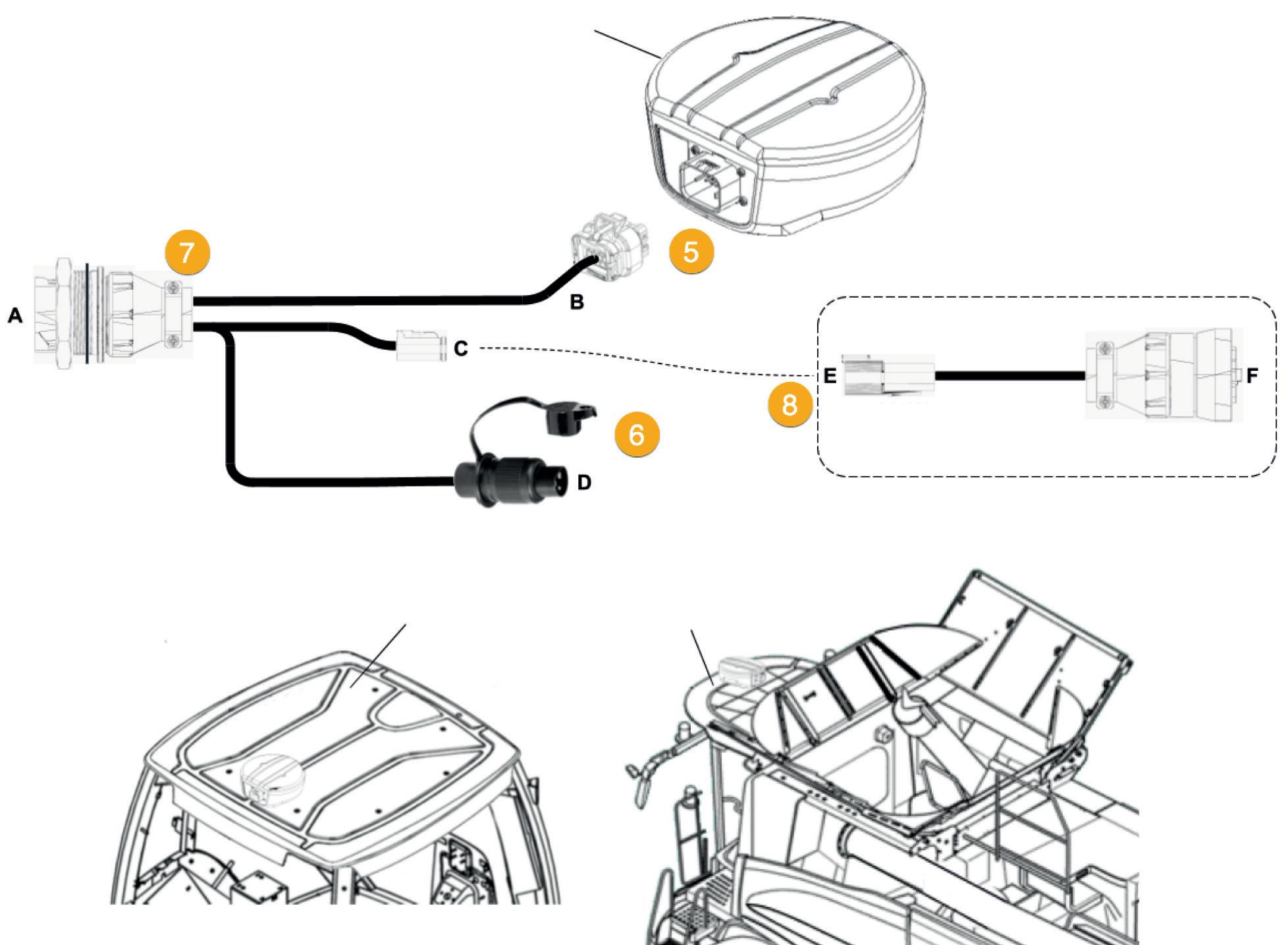

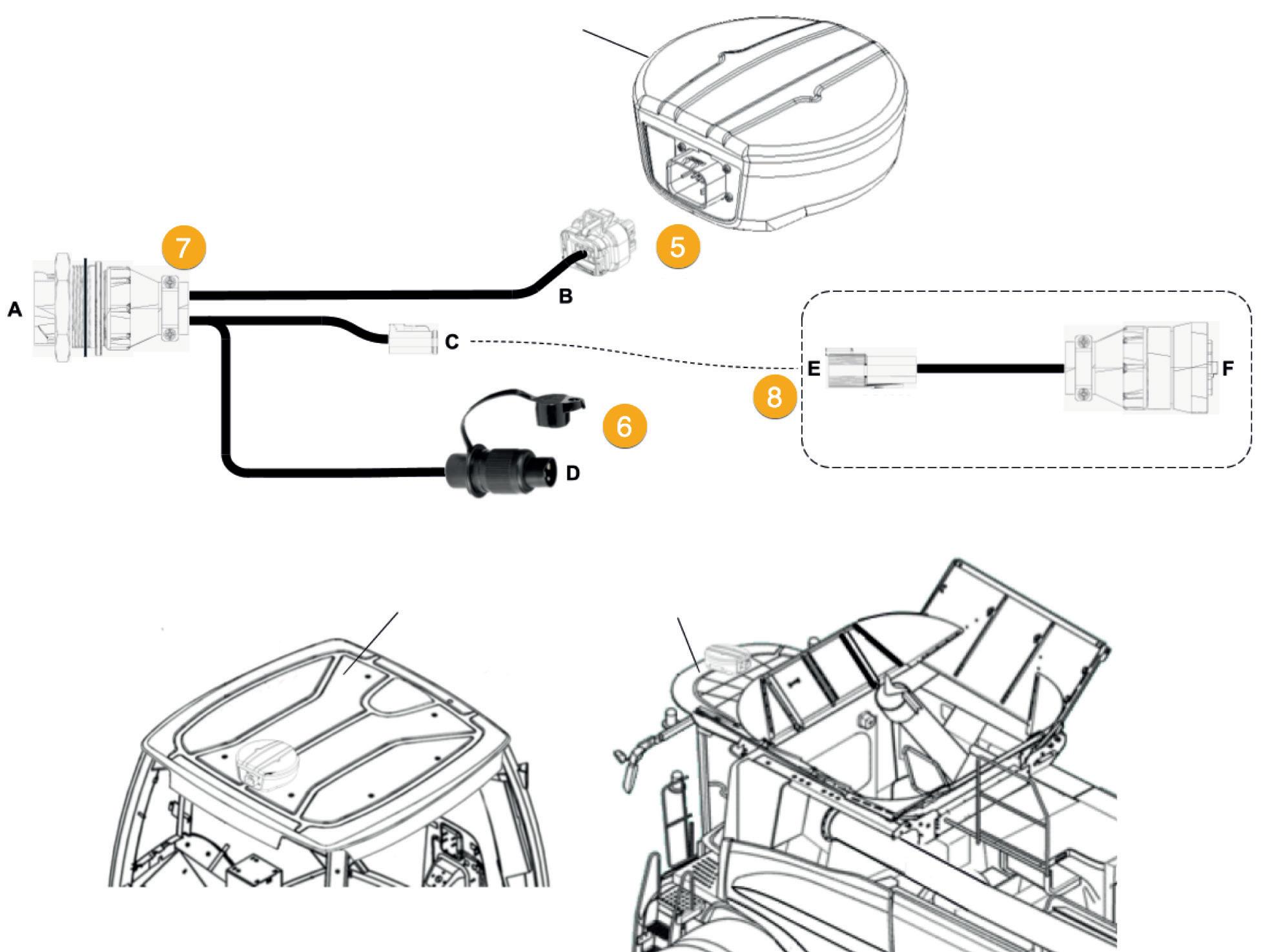

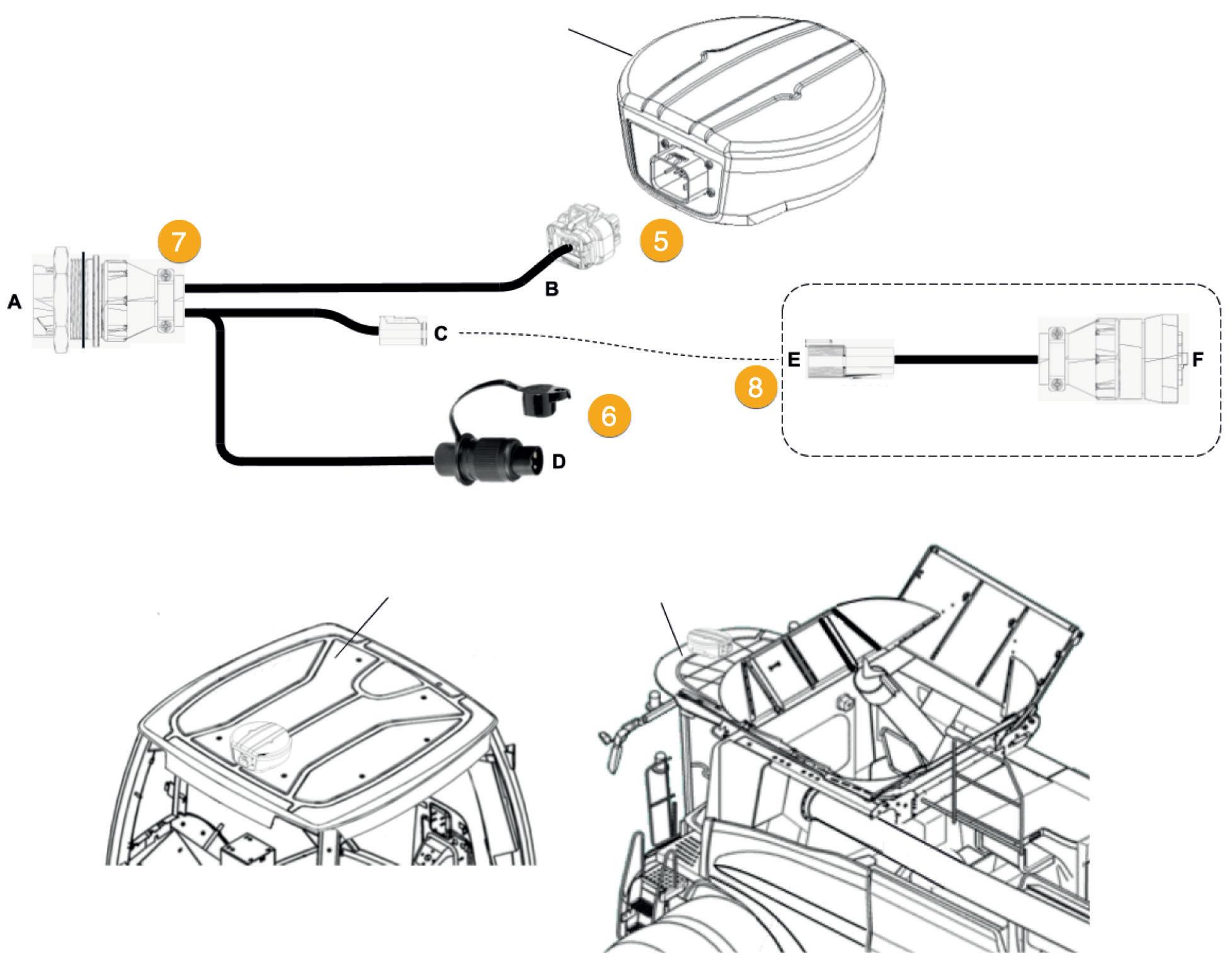

5. Plug the (B) into the gps receiver.

6. Plug the (D) into the DIN9680 12V Power socket inside of the tractor cab.

7. Plug the (A) into the FieldView™ Drive. Make sure the FieldView™ Drive is inside of the tractor’s cab.

8. (For use with a CNH Combine only) Plug (C) into (E), on the CC1070 adapter wiring harness.

Plug (F) on the CC1070, into the CNH combine’s J1939 diagnostic port.

9. Secure the adapter harness inside of the tractor cab with the zip ties included in this kit.

NovAtel Ag-Star

CC1069 FieldView Mapping Harness

To FieldView Drive 3000 mm

To NovAtel Ag-Star GPS receiver

CC1070 CNH combine extension harness

100 mm

2000mm

To extension harness

3000 mm

Tractor cab roof

To CC1069 To vehicle’s 12V DIN 9680 socket

To CNH combine diagnostic port

CNH combine cab roof

NOTE: When using this solution, the GPS data will not be terrain compensated; meaning that the gps data will not be adjusted to compensate for the effects of the vehicle’s roll, pitch, and yaw.

You may see gaps and overlaps between passes in the FieldView™ map, when operating on hilly and uneven terrain.
