Berthoud Hermes

hermes 800 L 1000L 1200L

HERMES

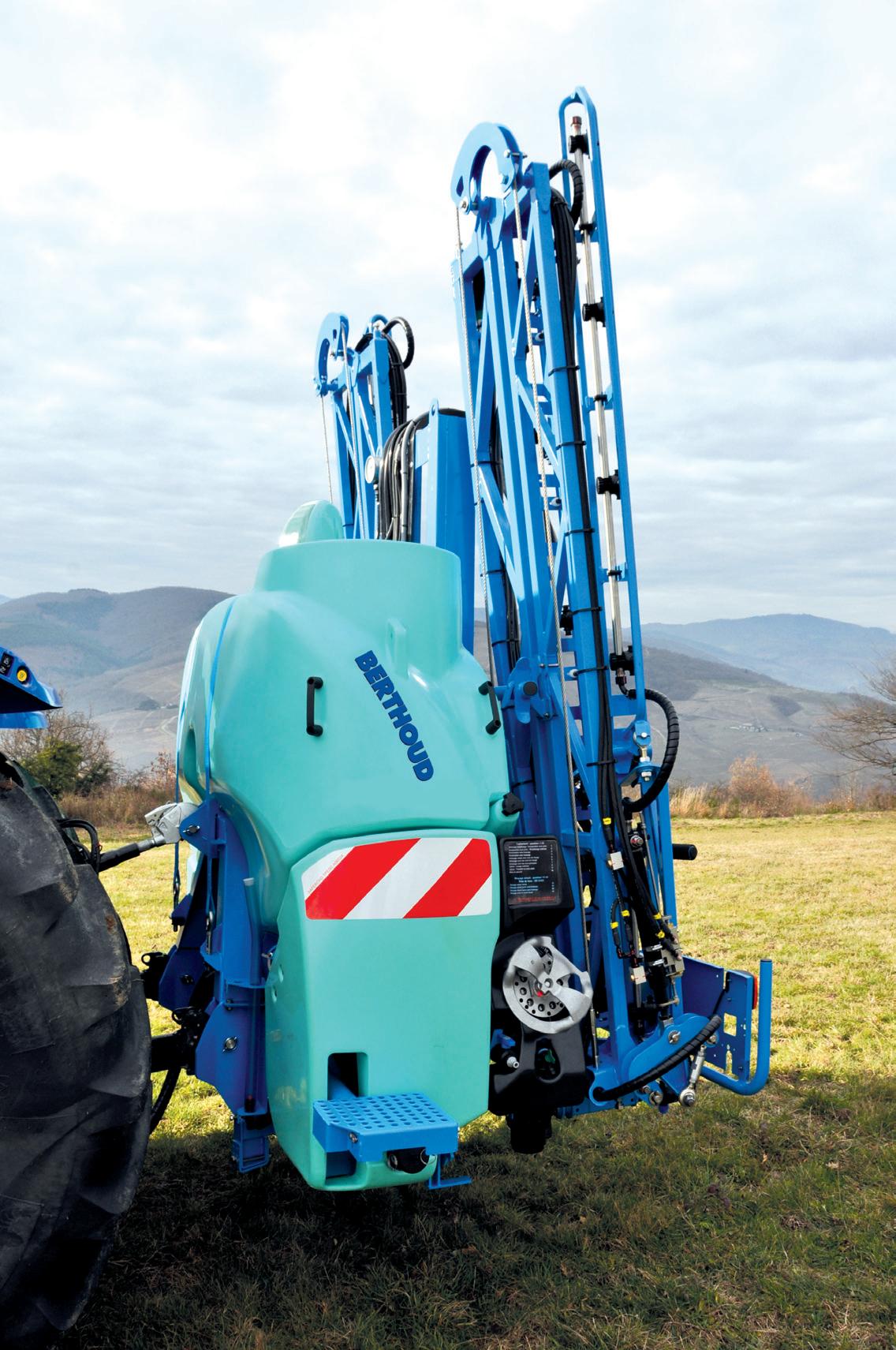

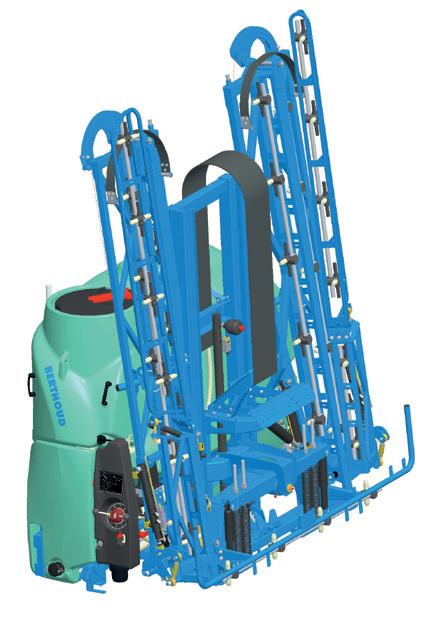

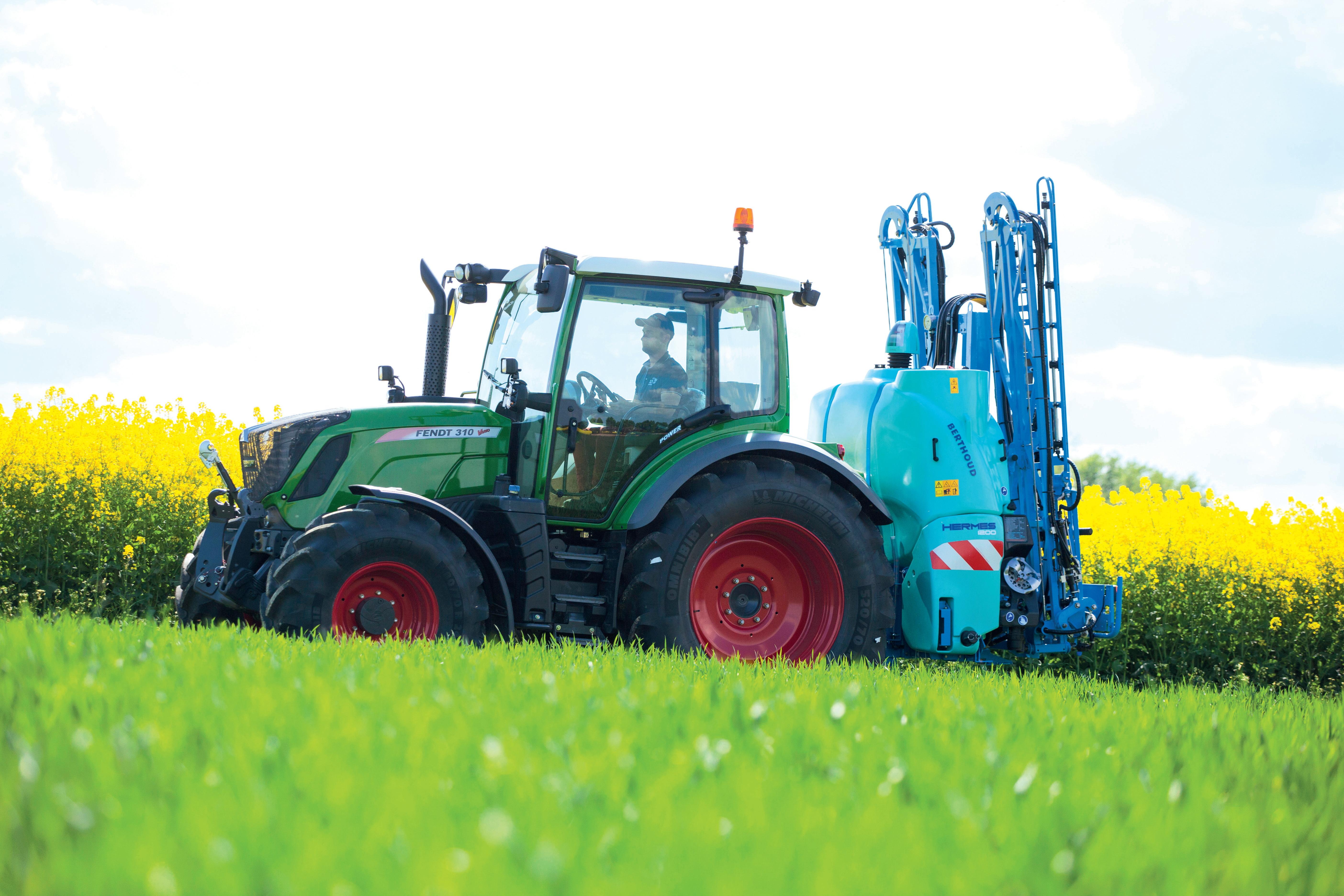

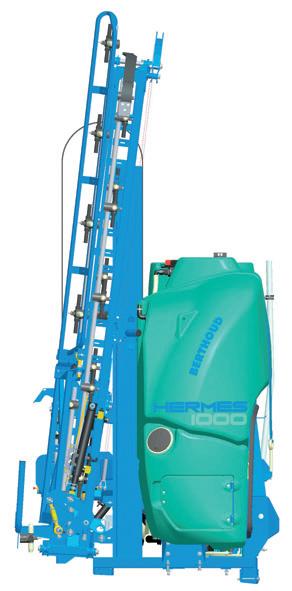

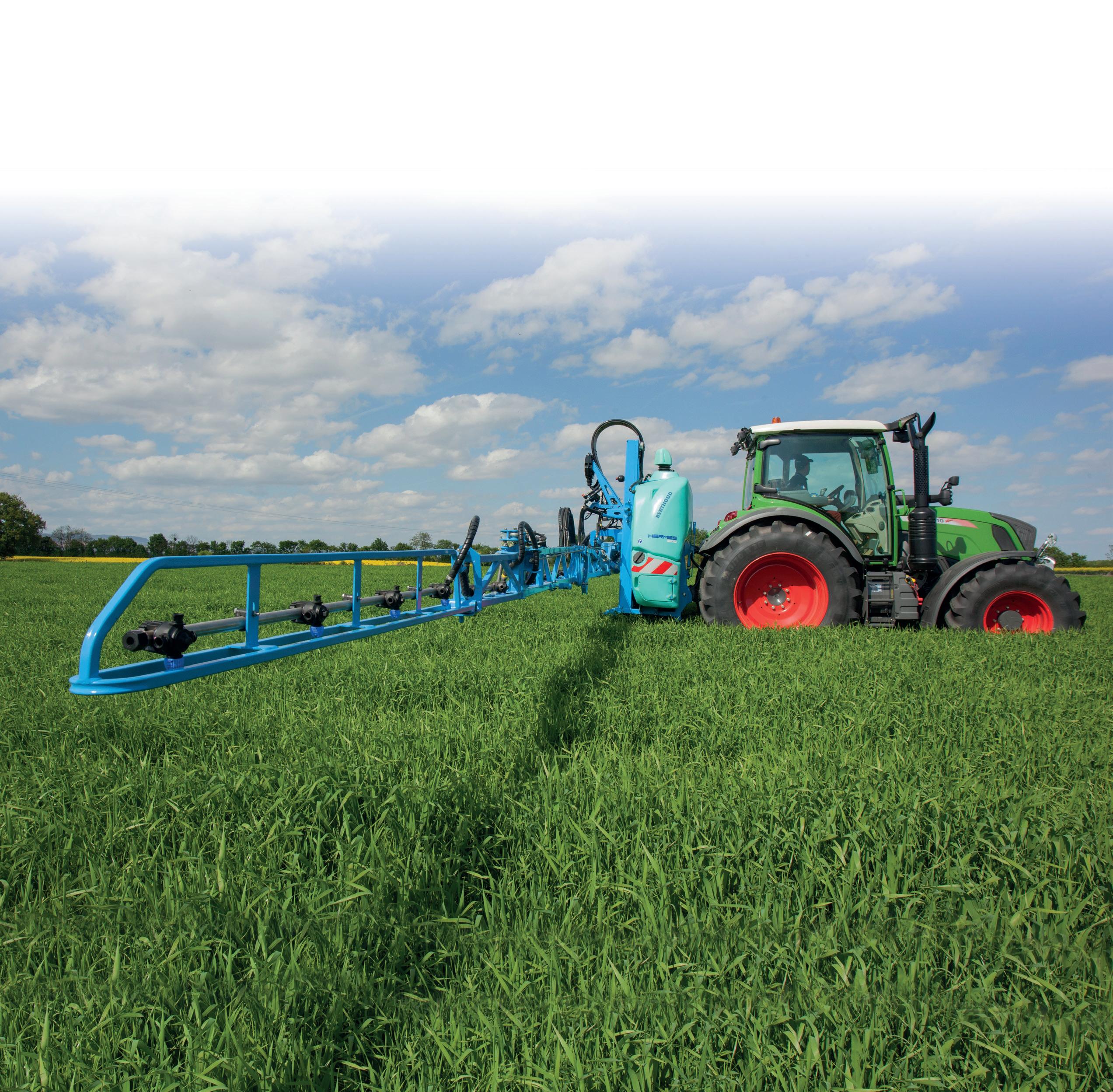

O nouă etapă Sistemul de pulverizare purtat HERMES este disponibil în 3 variante (800, 1000, 1200l) prezintă un model funcţional ce îl face foarte compact şi îi conferă totodată tehnologie avansată pentru acest tip de echipament, inclusiv noua pompă EcoMatic® patentată Berthoud şi noua lance care se pliază în fața ALSR de 15 - 18 m cu suspensie axială

#02

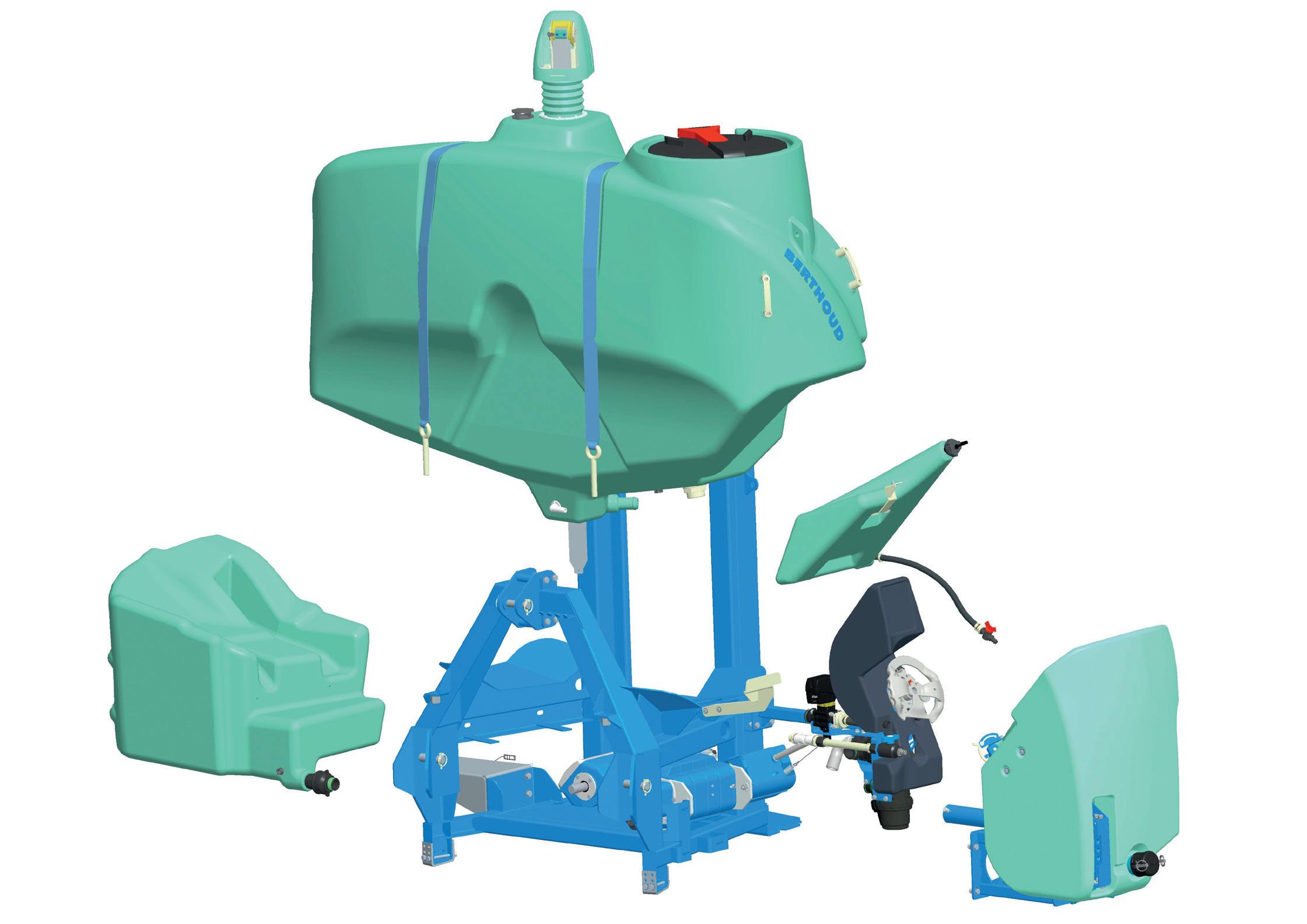

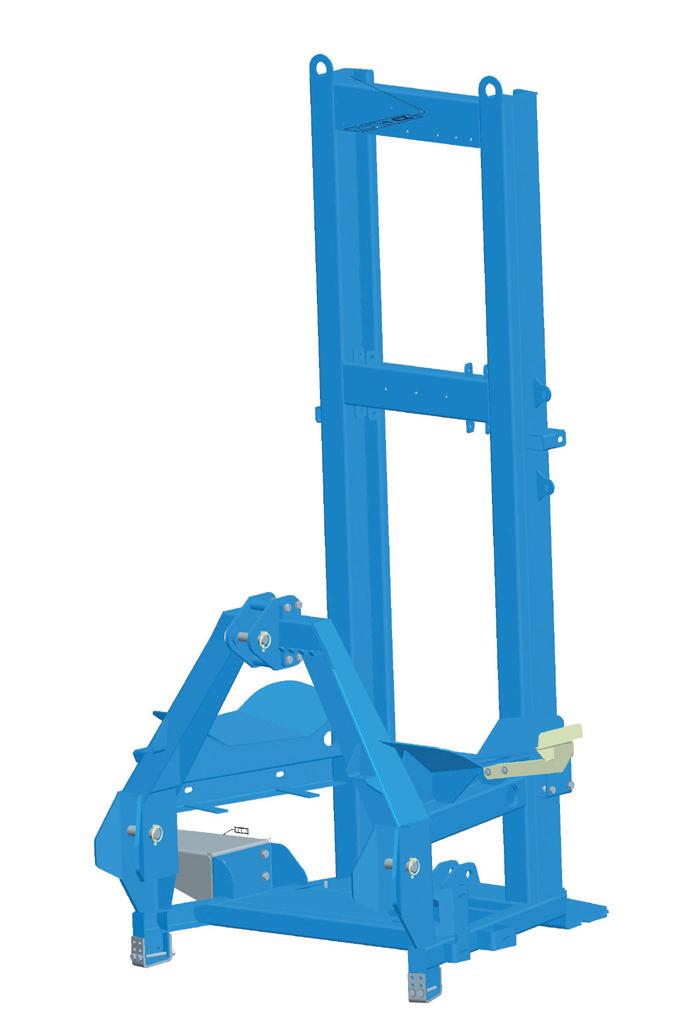

Şasiu:

hermes

Simplu şi compact Un şasiu uşor dar foarte puternic Standard: Cuplaj în 3 puncte, Opțional: cuplaj automat la al 3-lea punct

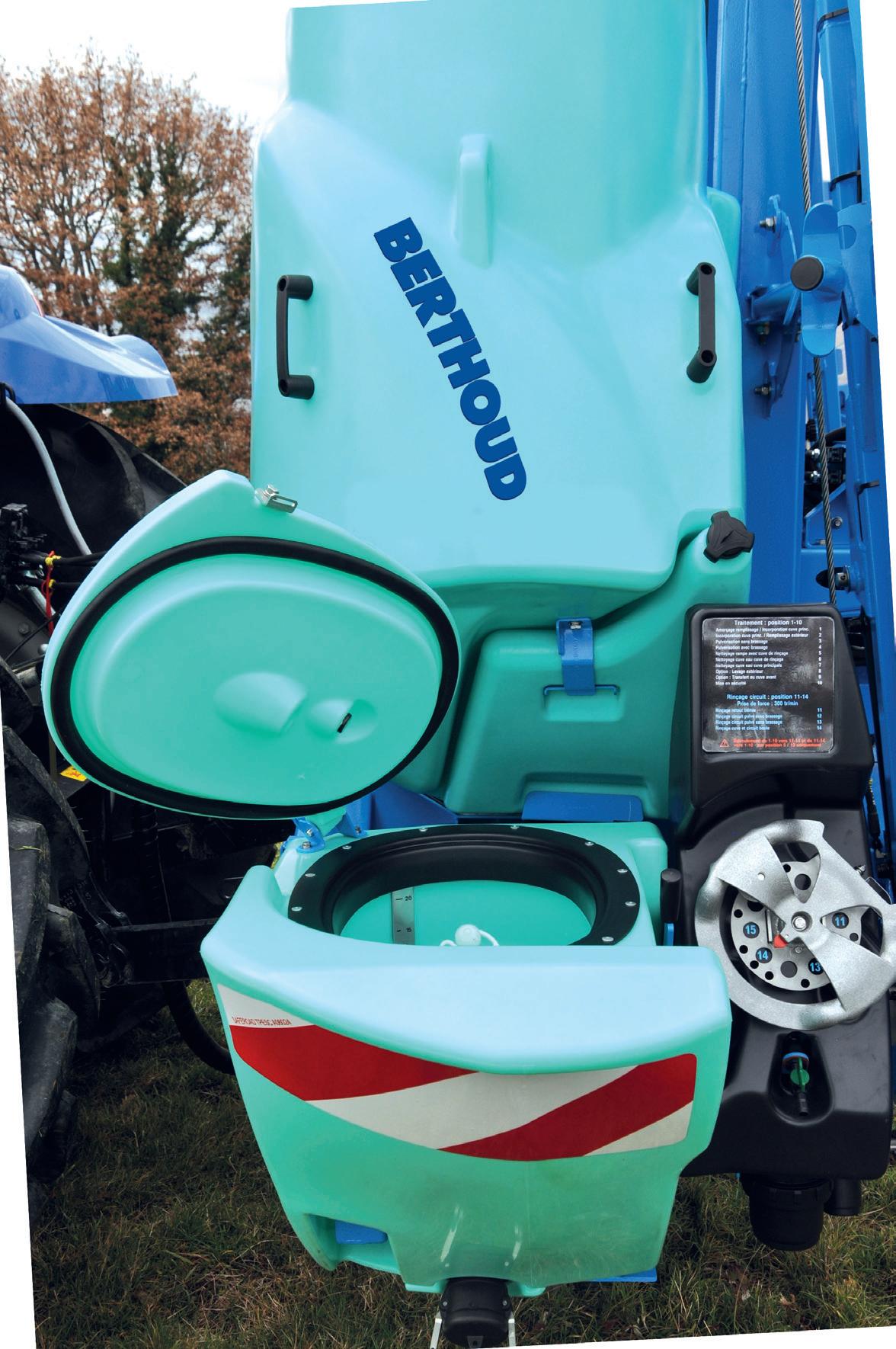

Pâlnie chimică retractabilă Cu o capacitate de 25l este dotat cu gradaţie şi control de la distanţă pentru a controla umplerea. Are scara de acces până la gura de umplere

Rezervor principal Rezervorul principal realizat din polietilenă de mare densitate de 800/1000/1200 litri + 5%.

EcoMatic: Întotdeauna mai simplu!

Șasiu făcut din oțel HLE protejat de vopseaua UHR

Implementare EcoMatic simplificată cu pompă GAMA 105 sau 130l/min

Triplă filtrare La umplere (sită cu găuri de 8/10) La sucţiune (filtru cu sită de 6/10) La descărcare (filtru rotire 1/4 cu sită de 4/10).

Caracter compact maxim Centrul de gravitație în fața sistemului, cuplajul de tractor integrat în rezervor Prelungirea minimă asigurând o stabilitate și o manevrabilitate sporită

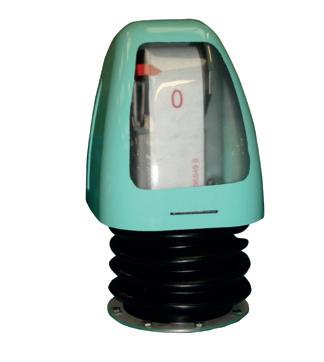

Pluviometru extern cu citire directă sau opţional pluviometru cu bandă gradată

Distribuire optimă a greutăţii pe şasiu Rezervor în formă de diamant din polietilenă de mare densitate, optimizând drenajul rezervorului Înălţimea mică şi designul special al rezervorului aduc greutatea spre partea frontală a şasiului Colector cu sucţiune prin conductă laterală = fără efect "sifon" = reziduri limitate în partea inferioară Rezervor de spălat de 120 L aşezat în partea dreaptă a şasiului, umplut prin deschiderea rezervorului sau prin racordare rapidă la nivelul staţiei de control. Aceasta din urmă prezint o cutie pentru echipament personal de protecţie

#03

EcoMatic

®

Majoritatea producătorilor se străduiesc în prezent să răspundă provocării reducerii maxime de volume reziduale la finalul pulverizării. Diferite abordări tehnologice sunt dezvoltate luând măsuri să nu afecteze ergonomia acestui spaţiu, care este strategic pentru folosirea sistemului de pulverizat şi viteza de lucru Elementul inovator al Ecomatic este ansamblul de valve funcţionale direct pe corpul pompei dispozitivului de pulverizare şi control unic.

The EcoMatic® se remarcă între soluţiile existente de pe piaţă

1

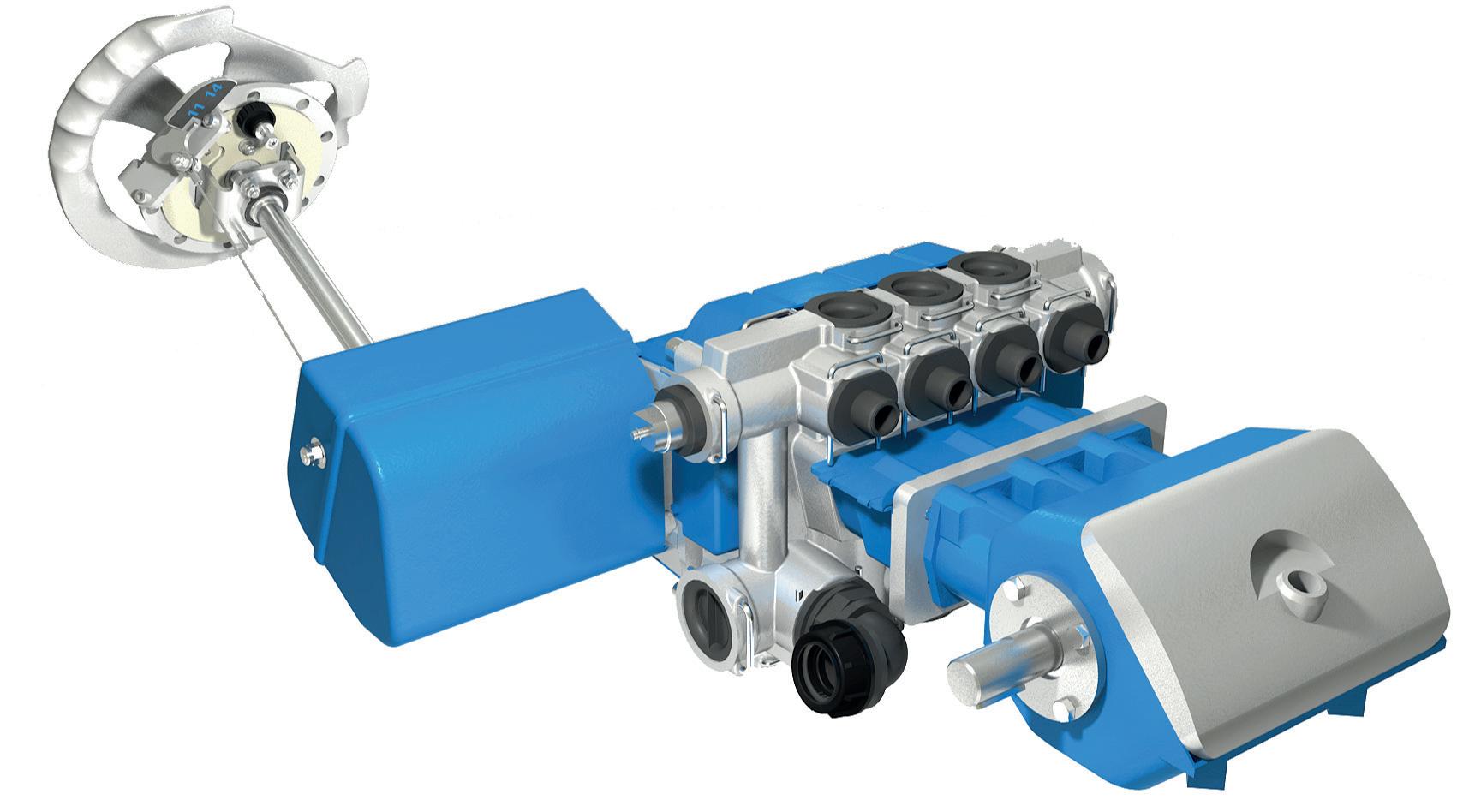

Setul de valve funcţionale este ataşat corpului pompei care elimină toate conductele de racordare din valve la pompă pentru a limita volumele reziduale.

sunt realizate din aluminiu pentru prelungirea duratei 2 Valvele vieţii. singură comandă se controlează toate funcţiile pentru o 3 Printr-o simplitate şi confort de folosire sporite.

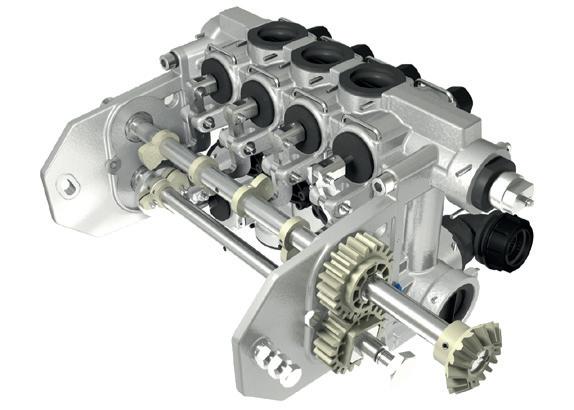

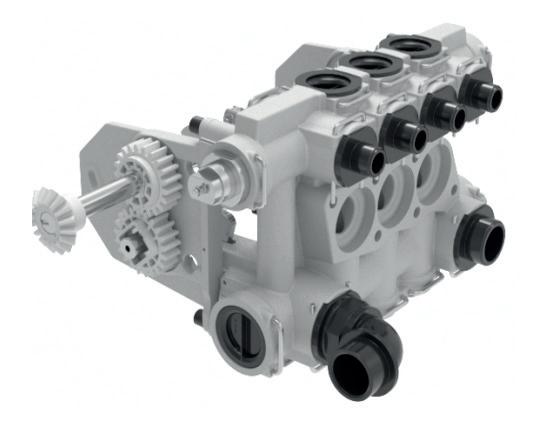

Bloc valvă

VETE BRE THOUD BER

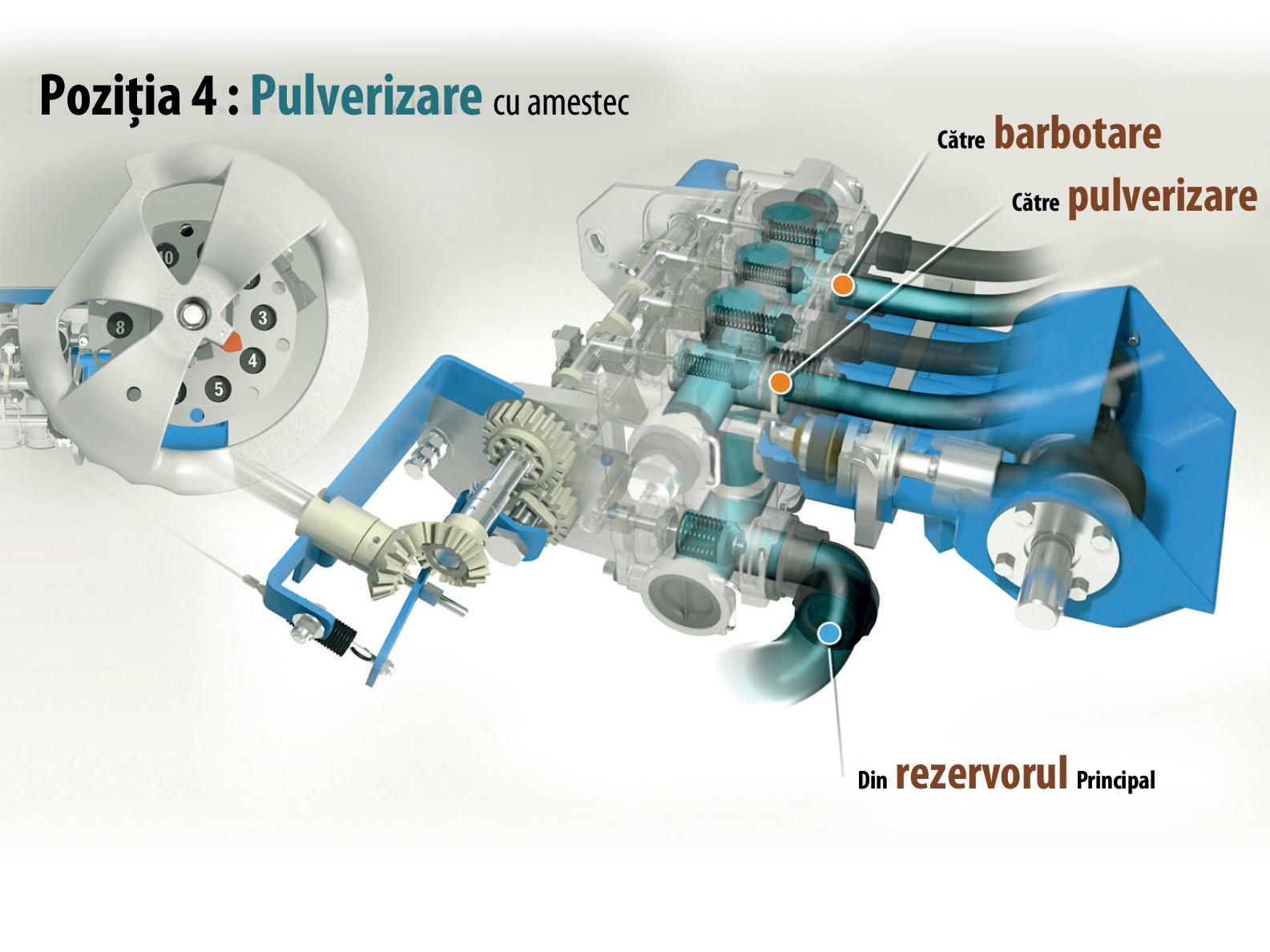

Bloc valvă: Exemplu practic

Tijă pentru a deschide/închide valva

Ax racordat la dispozitivul de control pentru schimbarea funcţiilor Arbore cu came cu pârghii pentru a controla tijele la valvele de sucţiune şi descărcare

Gură de sucţiune

#04

Gură de descărcare

Control: În baza funcţiei dorite, operatorul va efectua comanda, care va acţiona arborele cu came în ordine, coordonând sucţiunea şi descărcarea

p

ă

hermes

Implementarea care face diferenţa

prin 6 puncte

4

uncţia de curăţare specifică secvenţială simplu şi fără risc de eroare pune în ordine curăţarea tuturor circuitelor pentru a limita riscurile fitotoxicităţii.

6. EcoMatic este asociat pompei GAMA 105 şi 130l/min 5 EcoMatic recunoscută prin robustete și durata de viață îndelungată, prezintă 2 avantaje majore: > Măsurarea excelentă a volumului, care garantează reglarea precisă. > Mentenanță redusă

6

Model simplu și accesibil pentru a optimiza serviciul post-vânzări

Control

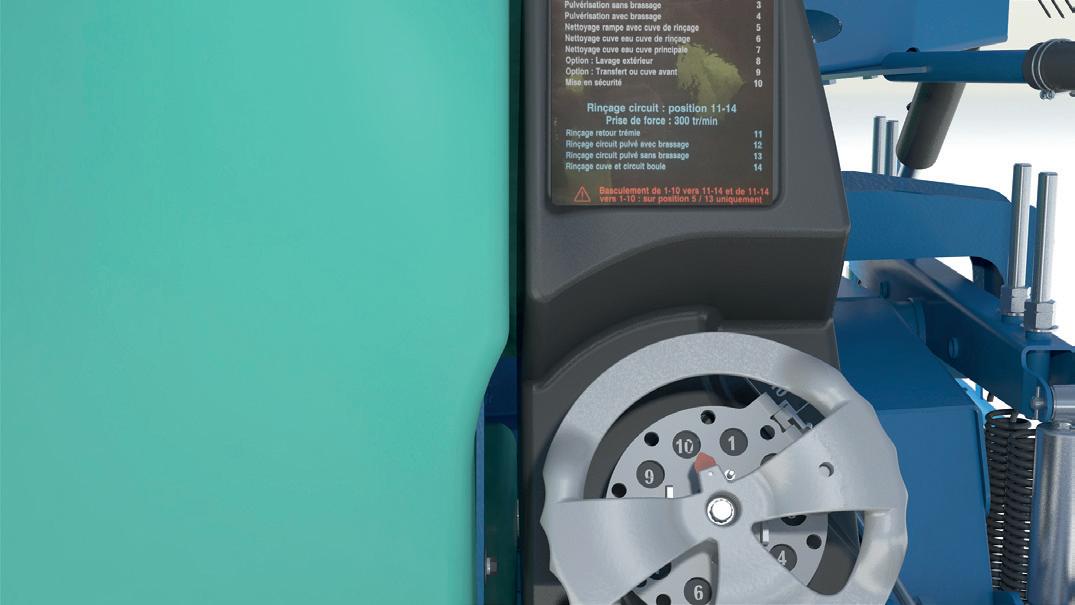

Staţie control: O zonă ergonomică Curăţare continuă

6

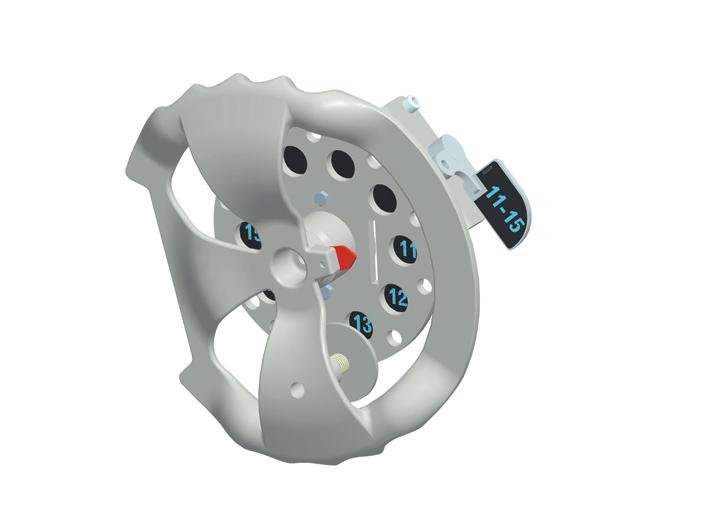

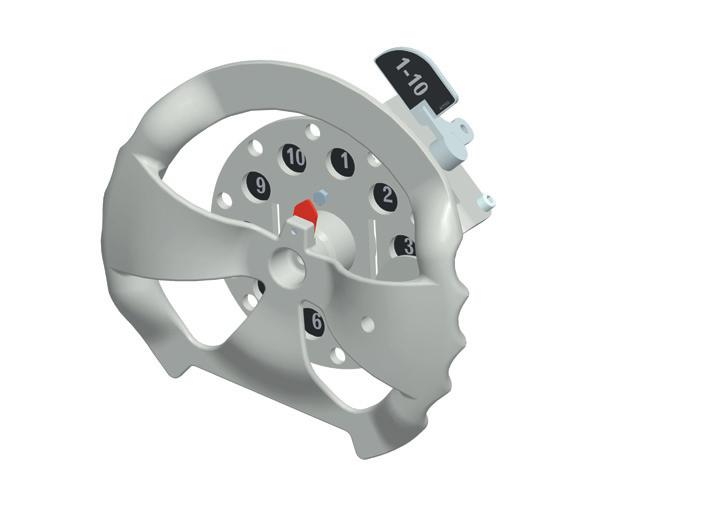

Este folosit pentru a controla funcţiile dispozitivului de pulverizare. Un ac indicator central arată funcţia dorită. Numărul corespunde cu o funcţie identificată pe panoul BERLOGIC (1 număr = 1 funcţie explicată) – facilitează uzul operaţional

6

Ca element inovator al EcoMatic®, când operatorul schimbă produsele, această funcţie poate curăţa toate circuitele dispozitivului de pulverizare fără a rata vreunul prin ordine prestabilită a funcţiilor.

Trecerea intuitivă la funcţiile de spălare suplimentare continue permite operatorului să depăşească uşor fiecare funcţie pentru a curăţa.

#05

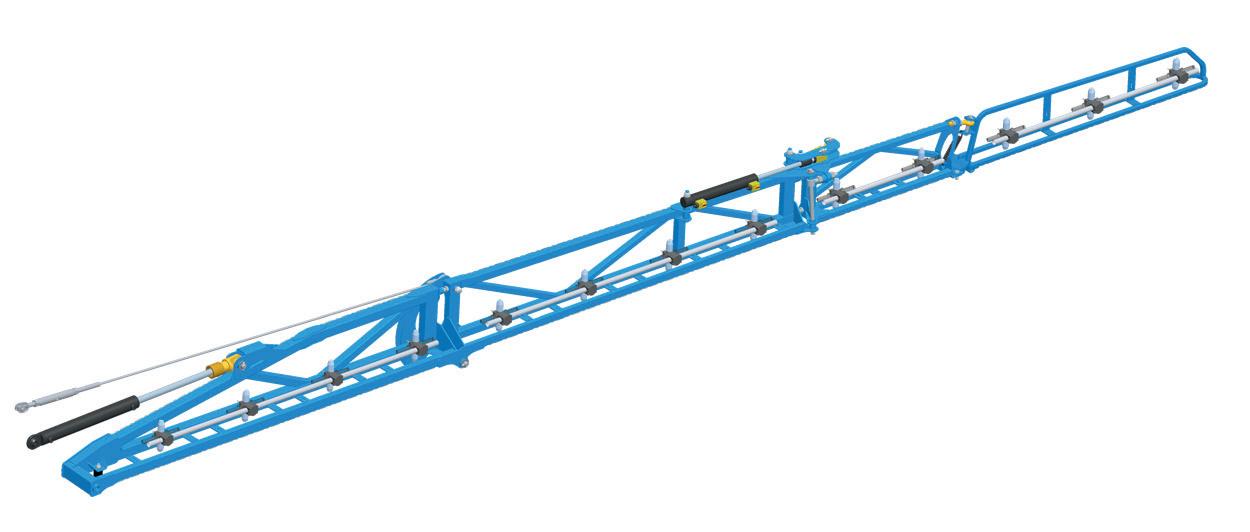

Rampe O structură compactă asociată cu stabilitate sporită

Disponibile cu dimensiunile de 15, 16 şi 18 m Structura lăncilor în formă de L

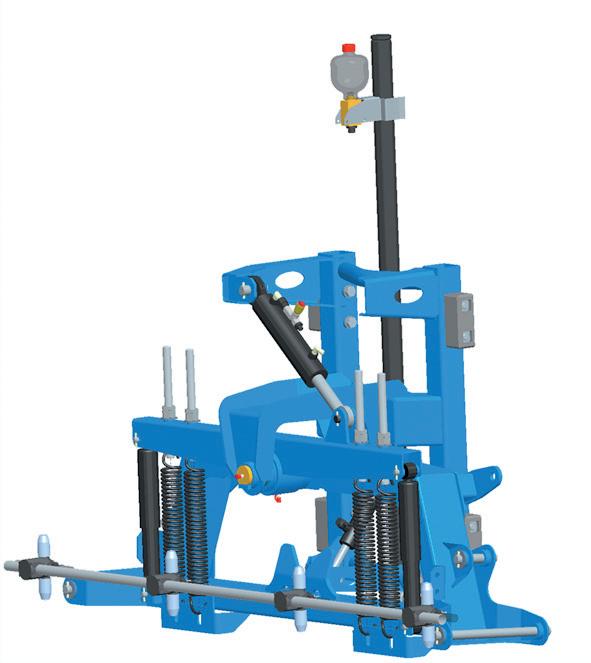

Suspensie AXIAL

Pentru a optimiza corelaţia greutate/rigiditate Conducte de pulverizare din polipropilenă – Opțional din oţel inoxidabil

Modelul lăncilor ALSR include suspensie AXIAL ca standard.

Un adevărat avantaj BERTHOUD, asigură stabilitate legendară pe teren plan, pe pante și viraje

Modular

Control hidraulic Control hidraulic prin distribuitoarele tractorului sau Selector Electro-Hidraulic (SEH) conform funcționalităților dorite.

Deschidere integrală standard Control înclinație și opțiune de deconectare

Articulări multiple ale brațului pentru o utilizare cu flexibilitate sporită

Dimensiuni Dimensiuni (m) C

Hermes 800l 15m Hermes 1200l 18m

A 2,42 2,42

B 1,5 1,5

Greutate (kg) Hermes 800l 15m Hermes 1200l 18m A

#06

B

900 940

C 2,65 3,15

hermes

Aplicare precisă

Doza corectă la momentul potrivit în locul necesar, acesta este scopul unui tratament. Reglarea exactă joacă un rol crucial la acest nivel. Este de asemenea decisiv pentru reducerea volumelor reziduale la finalul aplicaţiei. Hermès oferă trei modele de reglare: Autoreglator, Control EC şi EC Tronic Eco

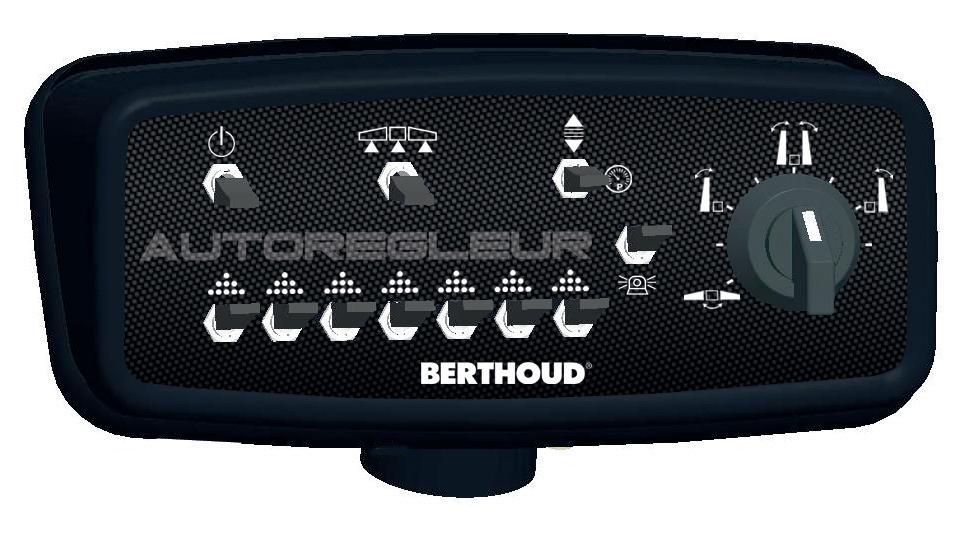

AUTOREGLARE AUTOREGLARE este o unitate de reglare DPM (flux proporţional cu viteza motorului). Acest sistem vă permite să menţineţi un volum constant/ha într-un raport de motor selectat; este foarte exact pentru variaţii de viteză de până la 20%.

Soluţie simplă şi economică Opţiunea EC CONTROL pentru o afişare permanentă a 4 parametri de pulverizare principali (vol/ha aplicat,viteză de înaintare, litri pulverizaţi, presiune calculată)

Reglarea prin senzor de presiune oferă multiple avantaje: Acurateţe sporită (măsurare presiune aproape de duză şi mai eficientă la volume mai mici) Neafectat de înfundare sau blocare Fără retur calibrat Mantenanţă redusă Închiderea duzelor/duzei nu implică nicio modificare a setării

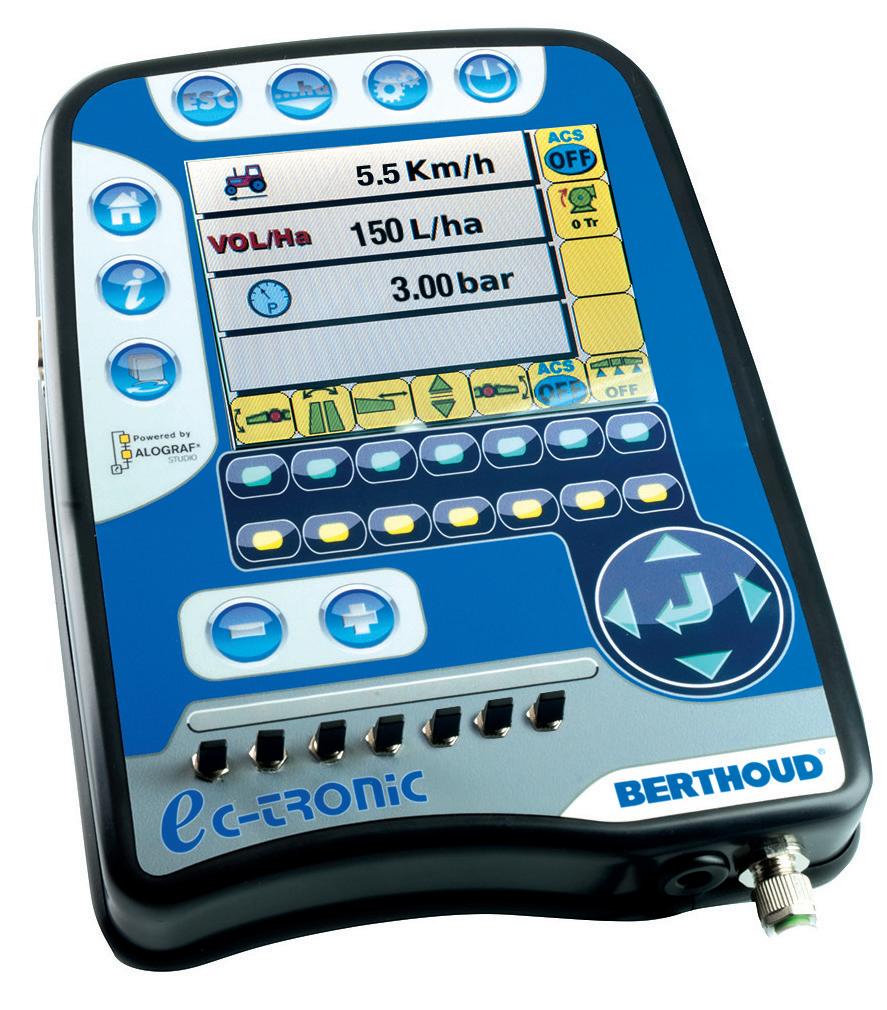

Reglare electronică EC TRONIC Eco prin senzor de presiune Monitorul poate: Controla pulverizarea și lăncile Reglează volumul/ha Afișa permanentă a 4 parametri principali de pulverizare (Volum/ha, viteză, litri pulverizaţi, presiune măsurată)

#07

HERMES 100% BERTHOUD BERTHOUD, o poveste de succes începută în 1895 la inițiativa lui Paul BERTHOUD. În 1987, marca s-a alăturat Exel Industries Group, lider mondial în tehnologii de stropire, cu activitate în domeniul agricol, industrial și pentru publicul larg.

Cifra de afaceri a BERTHOUD este dată de echipamentele sale pentru agricultură la scară mare, podgorii, arbuști fructiferi și livezi.

BERTHOUD îți asigură toate cerințele: agricultura mixtă, culturile de cereale, ferme mari, prestatori de servicii, cooperative agricole De la cea mai simplă mașină (dozare mecanică DPA) până la E-BERTHOUD SOLUTIONS (agricultură de precizie), toate se bucură de cea mai bună valoare de revânzare pe piața second-hand.

E Avantajul inovației BERTHOUD

BERTHOUD proiectează 100% din pulverizatoarele sale și peste 10% din angajații săi lucrează în domeniul cercetării și dezvoltării.

BERTHOUD își dezvoltă propriile concepte și deține numeroase brevete: ACTIFLEX, etc.

Avantajul rețelei

Avantajul Service-ului

Un parteneriat special de peste 50 de ani, cu o rețea care oferă mereu o echipă aproape de locația dvs. În Centrul nostru de Instruire sunt pregătiți în fiecare an 350 de tehnicieni ai distribuitorilor.

Livrarea de piese de schimb în mai puțin de 24 de ore, nivel de servicii de aproape 99% consolidat de disponibilitatea ridicată a echipelor noastre din teren dar și de performanța liniei noastre directe After Sales.
