CONSTRUCCION II

Edificio De Viviendas

Creado Con Una Versi N Para Estudiantes De Autodesk

TIPO DE SUELO Q. ADMISIBLE ZAPATA CORRIDA (Kg/cm^2) Q.ADMISIBLE ZAPATA AISLADA

2. Cohesivo 0'8

3. Granular 2'3

1. Suelo vegetal No apoyar No apoyar

Tipos De Suelo

Tipos De Suelo

1. Suelo vegetal -Nivel de suelo vegetal, formado por limos arenosos con restos de raíces, color marrón y marrón oscuro.

2. Cohesivo

1. Suelo vegetal

-Nivel de suelo vegetal, formado por limos arenosos con restos de raíces, color marrón y marrón oscuro.

2. Cohesivo

-Capa formada por arcillas limosas, de color marrón, con arena dispersa. Esta capa presenta forma de cuña que se abre hacia el Sur. Son materiales poco consolidados, húmedos y de baja resistencia.

3. Granular

-Capa formada por arcillas limosas, de color marrón, con arena dispersa. Esta capa presenta forma de cuña que se abre hacia el Sur. Son materiales poco consolidados, húmedos y de baja resistencia.

3. Granular

-Capa formada por un conjunto de arena y gravas heterométricas, con una matriz limosa de color marrón.

4. Granular -Capa formada por graves y arenas, con matriz limosa y guijarros de tamaño decimétrico.

-Capa formada por un conjunto de arena y gravas heterométricas, con una matriz limosa de color marrón.

4. Granular

-Capa formada por graves y arenas, con matriz limosa y guijarros de tamaño decimétrico.

Suelo tipo 1

Nivel freático. -4'73

Nivel freático. -4'73

Suelo tipo 2

Suelo tipo 3

Suelo tipo 4

Remate perimetral de chapa galvanizada plegada con fijación mecánica al forjado mediante pletina metálica.

Ladrillo cerámico esmaltado ecomanual 24x11x4'5 colocado a junta contínua sobre mortero

Capa separadora Geotextil Doble lámina impermeable Capa separadora Geotextil Aislamiento térmico Capa separadora Geotextil Capa de pendiente Capa de compresión Relleno de hormigón aligerado

Zuncho perimetral

Separadores de armadura

Armadura de continuidad

Armadura Jácena de soporte vuelta cerámica

Hormigón armado

Hoja exterior ladrillo cerámico hidrófugo ecomanual

Armadura Geofor cada 10 hiladas de ladrillo

Doble capa de aislamiento térmico Barrera de Vapor Hoja interir de ladrillo cerámico ecomanual

Cámara de grava con evacuación de agua por tubería de recogida

Vuelta Catalana de triple hoja de ladrillo cerámico Ecomanual 24x11x4'5 Primera capa de Mortero de Cal

Ladrillo cerámico esmaltado oscuro ecomanual 24x11x4'5 colocado a junta contínua pararelo a los muros sobre capa de mortero Capa separadora Geotextil Aislamiento térmico Capa separadora Geotextil Capa de compresion

H. Formacion de pendiente.

Capa de compresión

Hormigón ligero

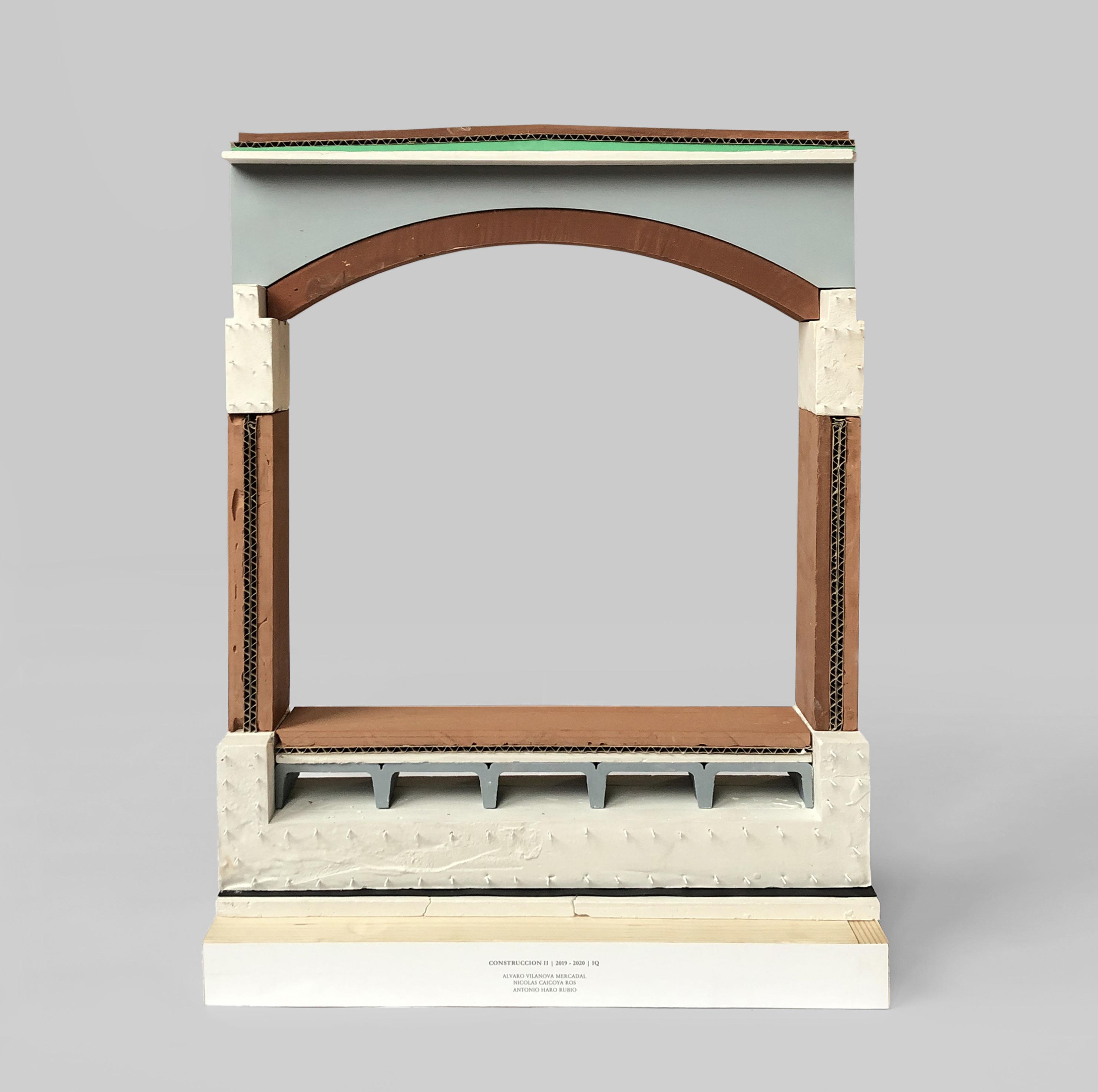

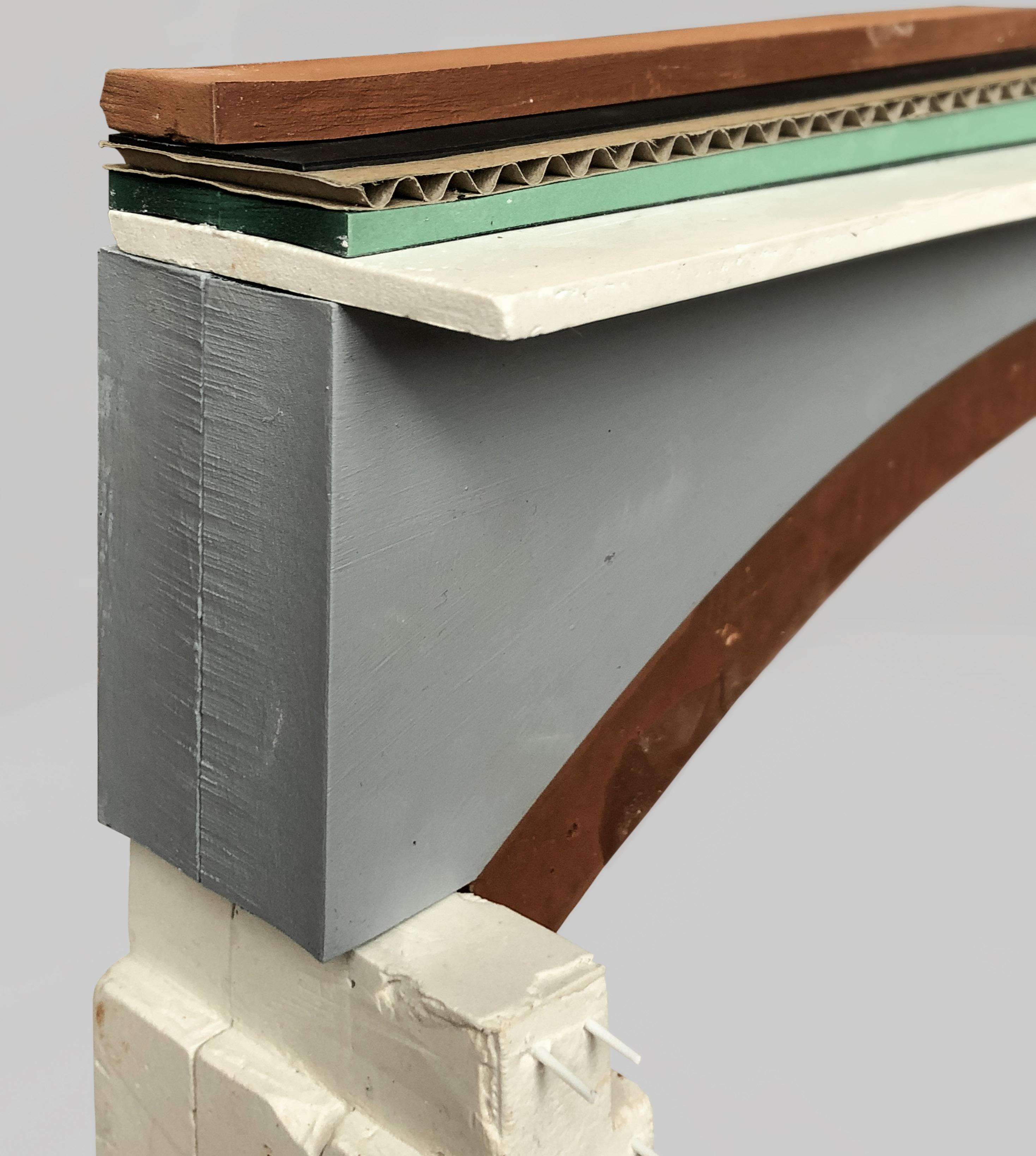

Bóveda de ladrillo ecomanual 240x110x45 mm x 3 Capas. Primera con mortero de yeso. Segunda y tercera con mortero de cal o mixto.

Pavimento ladrillo esmaltado ecomanual.

Capa de mortero de yeso.

Capa separadora. Barrera de vapor.

Capa separadora.

Aislante térmico.

Capa separadora.

Pavimento ladrillo esmaltado ecomanual colocado a sardinel. Capa de mortero de yeso. Aislante térmico 5cm. Barrera de vapor.

Capa compresión de 3cm. Sistema Cavity.

Losa de cimentación Ø16 mm cada 18cm

Hormigón de limpieza

Rehabilitaci N F Brica Textil

Puig Reig, Barcelona

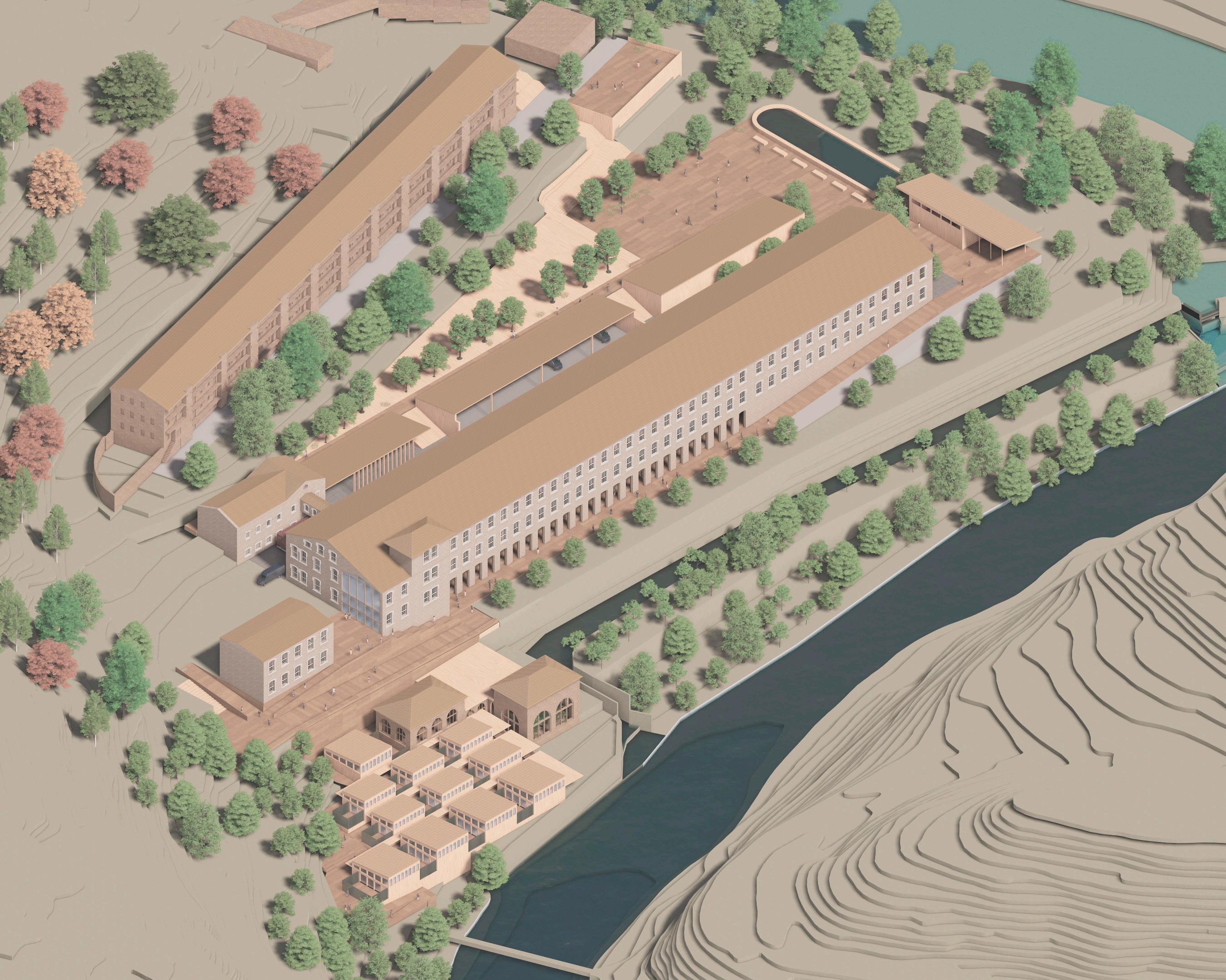

Rehabilitación de la fábrica Can Marçal motorizada con energía hidráulica del río Llobregat, en un equipamiento formado por una escuela, planta de tratamiento con zona de carga y descarga y almacén, y espacio polivalente para exposiciones.

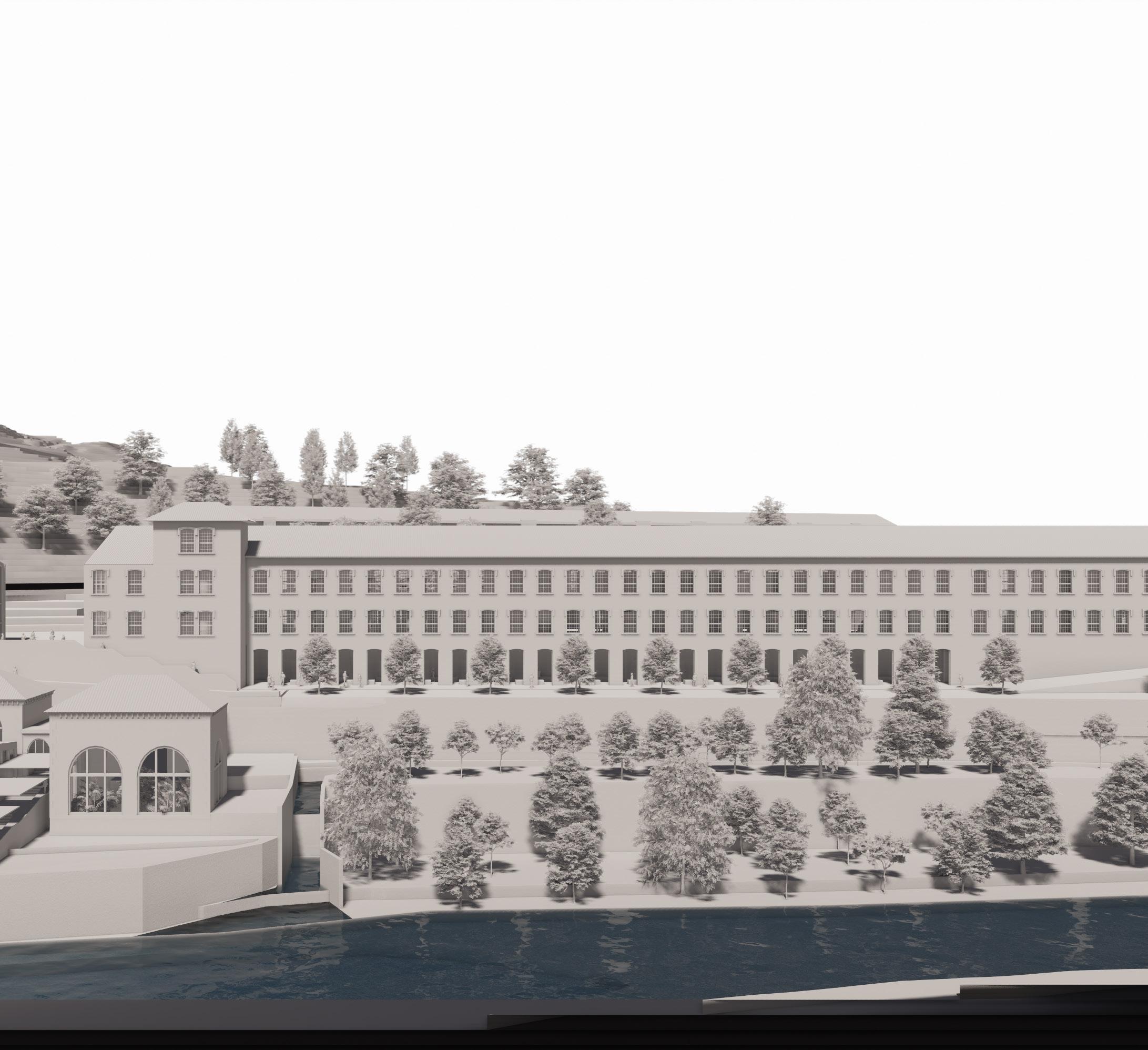

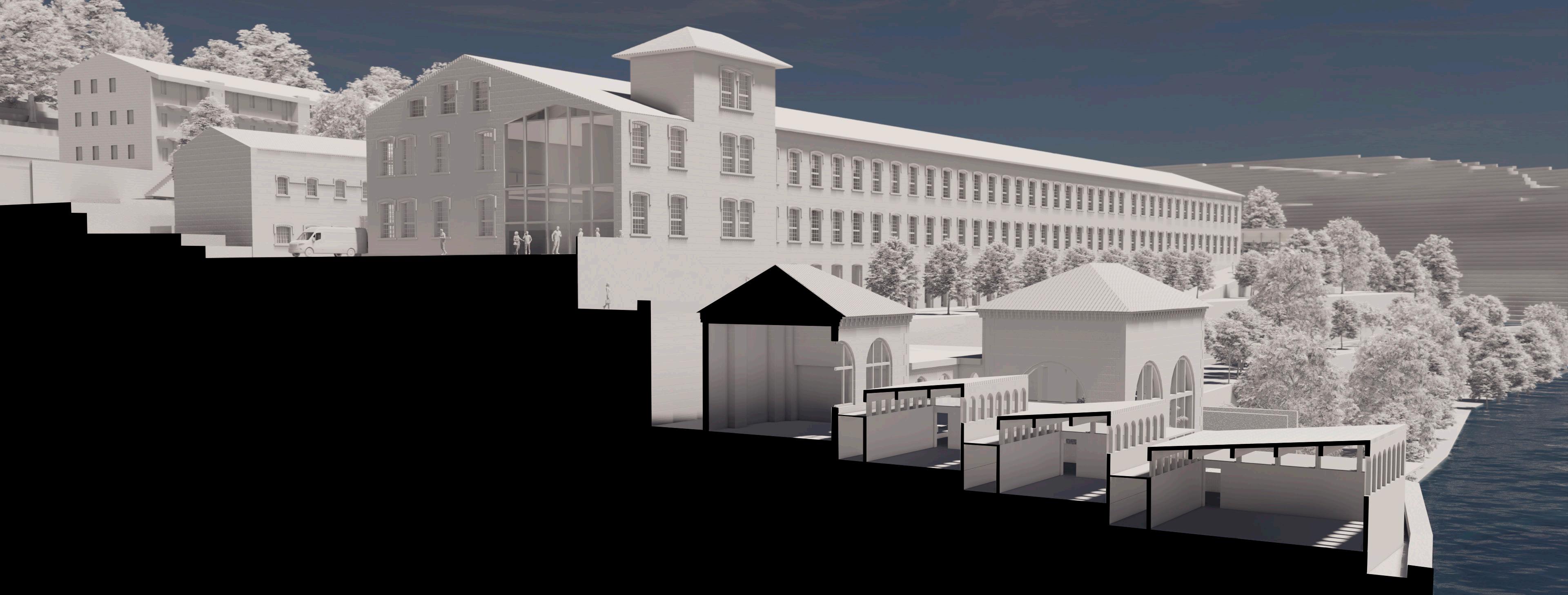

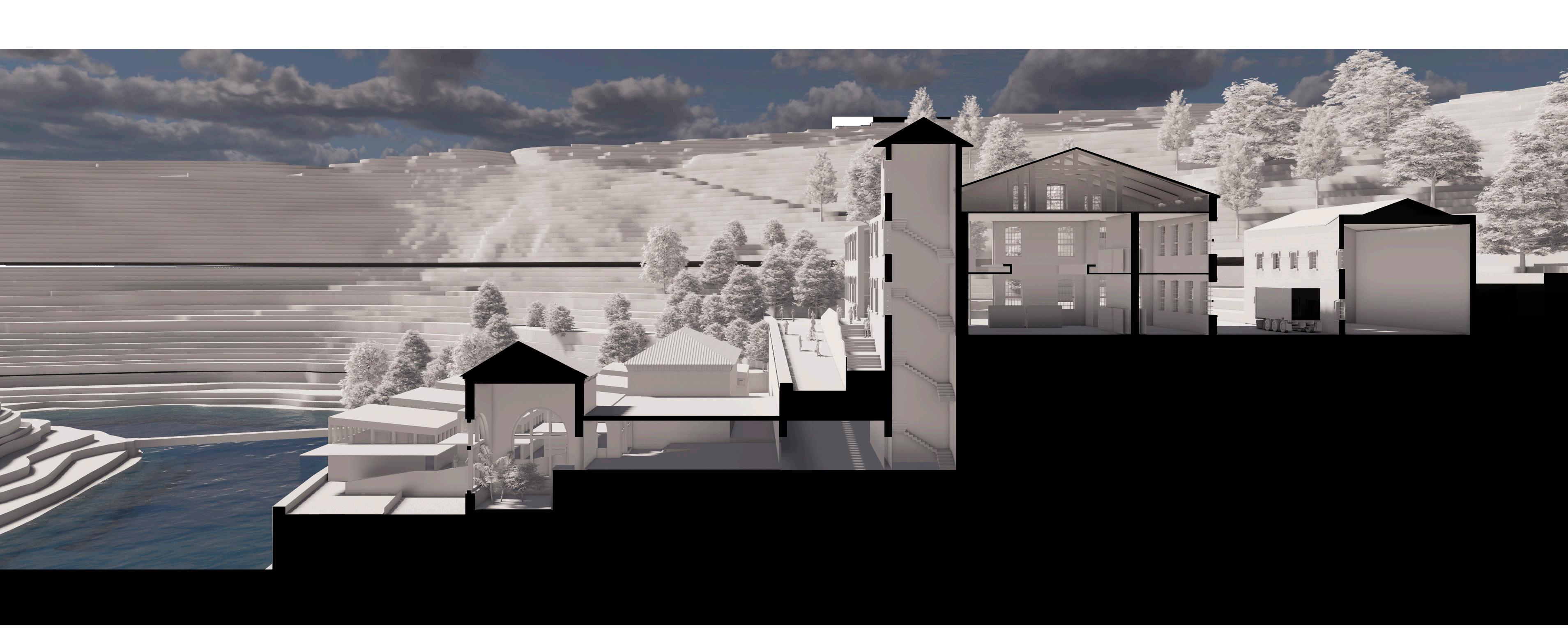

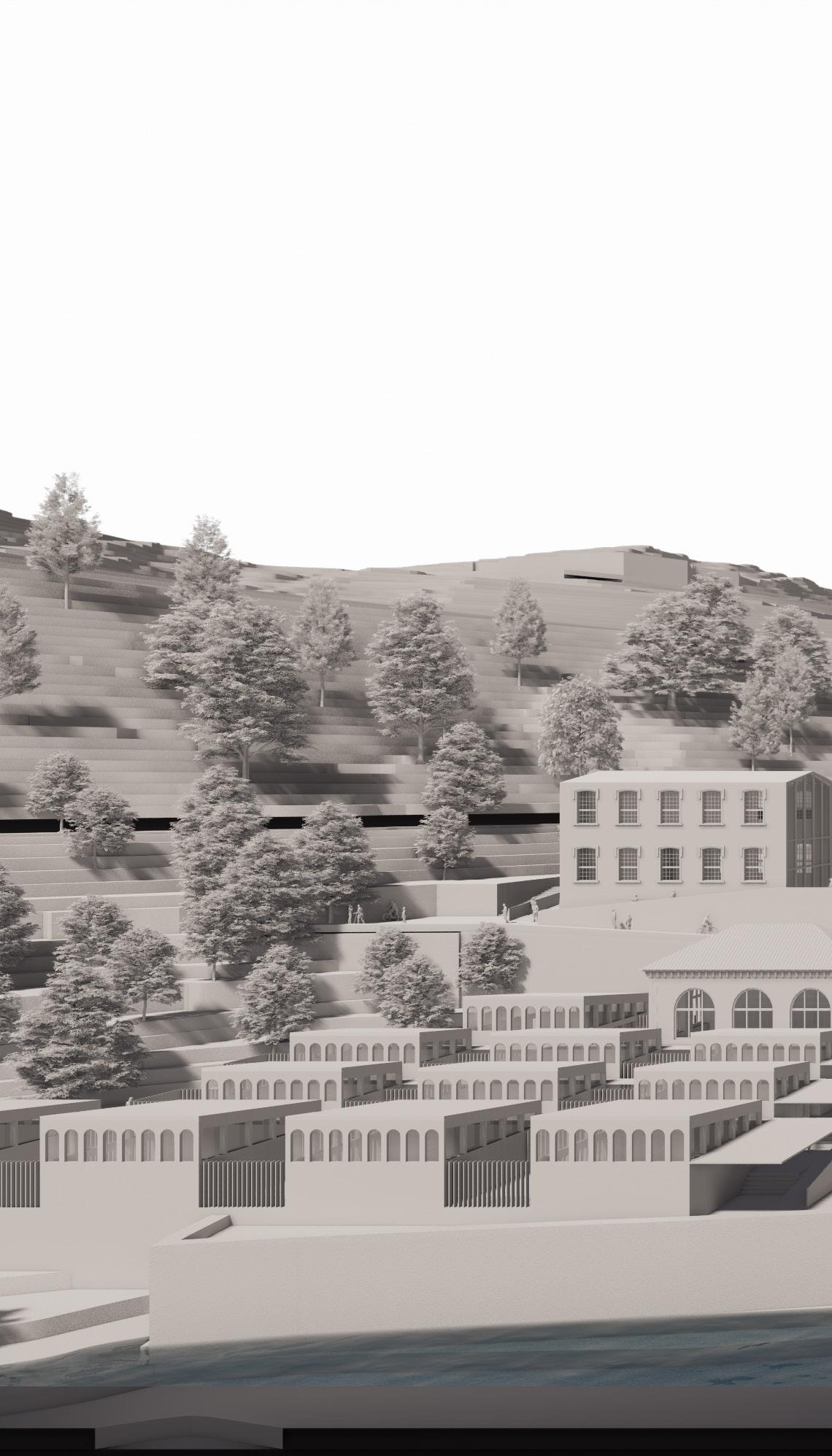

La intención del proyecto arquitectónico es potenciar el alzado sur, el que da al río Llobregat, con la colocación de la escuela y programa público. A norte en el centro de la planta baja se proyecta la zona de carga y descarga con acceso a los dos elevadores a la planta a de tratado en bajo cubierta. El espacio al rededor de la fábrica también es rehabilitado, eliminando el volumen del parking y colocando el estanque de agua original. Se introducen nuevas posibilidades de circulacón al rededor de la fábrica potenciando las buenas vistas y la relación con el río antes inexistente.
