“Hygienisch und Nachhaltig Lösungen für die Lebens-mittelindustrie.
Wir entwickeln ständig unsere Produkte und Konzepte, um die Anforderungen unserer Kunden zu erfüllen”
Die Reise unseres Logos auf unserer Entwicklung von einem Lieferanten von Edelstahlprodukten hin zu einem wertschöpfenden Partner für hygienisches Design.
Wir glauben, dass die pünktliche Lieferung qualitativ hochwertiger Produkte nicht ausreicht, um erfolgreich zu sein. Wir wollen eine partnerschaftliche Beziehung zu unseren Kunden aufbauen, mit der authentischen Absicht, einen echten Mehrwert zu schaffen.
Das NGI-Logo ist nicht nur ein Logo Jedes Detail wurde sorgfältig entworfen, um unsere Geschichte und DNA darzustellen.
Hygiene steht im Mittelpunkt von allem, was wir tun und woran wir glauben. Dies wird durch die klare, blaue Farbe unseres Logos und die Kreisform dargestellt.
Unser neues Logo beinhaltet auch eine quadratische Form, die die datengesteuerte und digitale Organisation darstellt, zu der sich NGI entwickelt hat. Wir sammeln systematisch Daten, die für große Organisationen lebenswichtig sein können. Diese Daten ermöglichen es den Standorten, voneinander zu lernen und sich unternehmensweit zu standardisieren.
Die Linie zwischen dem Kreis und dem Quadrat steht für Konnektivität, Partnerschaften und die starken Beziehungen, die wir mit Stolz zu unseren Kunden aufbauen.
Das Monogramm des Logos ist lebendig geworden, um die dynamische und digitale Natur von NGI darzustellen.
Unsere neue Website, die Anfang 2023 an den Start gehen soll, wird dies noch weiter unterstützen, da sie ansprechend, animiert und videogestützt sein wird.
1-4 DAYS DELIVERY IN SCANDINAVIA
1-4 TAGE LIEFERUNG IN SKANDINAVIEN
Maximal
Maximum 12HOURSRESPONSETIMEtocustomer enquiries QUICKORDERCONFIRMATION(within24hours)
12STUNDENREAKTIONSZEITaufKundenanfragen SCHNELLEAUFTRAGSBESTÄTIGUNG(innerhalb von24 Stunden)
Incoming orderspackedandSHIPPEDTHE SAME DAY
Eing e hende Bestellungenwerden
AMSELBENTAGVERPACKT UND VERSANDT
Optionale EXPRESSLIEFERUNG (amnächstenT a g) TRACK&TRACE allerSendungen
OptionalEXPRESSDELIVERY (nextday) TRACK&TRACE onallshipments
World-widedelivery1-6DAYS
WeltweiteLieferung1-6TAGE
4-6 DAYS DELIVERY IN REST OF WORLD
4-6 TAGE LIEFERUNG IM REST DER WELT
KeinNivellierungsPROJEKTISTfürNGIUNMÖGLICHKEINEMINDESTBESTELLMENGEN
NolevellingPROJECTISIMPOSSIBLEfor NGI NOMINIMUMORDERQUANTITIES
LänderspezifscheKeyAccount Managers die DER JEWE I L I GEN LA N D E S S P R A C H E bhe thcsrre NGI istderEINZIGEHERSTELLERDERWELTvon zertifz iert hyg ien is c h e n N i v le l i eßüfr ne NGI bietet ALLEARTENVONQUALITATIVHOCHWERTIGENNIVELLIERFÜßEN zu w e tt b e w e r b fshä i neg Piernes
Country-specifckeyaccountconsultants with LOCAL L A N G U A G E S K I L L S NGIistheONLYMANUFACTURERINTHEWORLD o f cert i fe d hy ig e n i c l e v e l l i n g f tee NGI offersALLTYPESOFHIGH-QUALITYLEVELLING FEET a t c o m p e t i t i v e pirsec
In Wissensaustausch investieren
Sichern Sie sich mit hygienischen Komponenten einen Wettbewerbsvorteil
NGI ist globaler Marktführer von Hygienekomponenten, da wir immer alles dafür tun, die Bedürfnisse unserer Kunden zu verstehen und zu erfüllen. Unsere umfassenden Einblicke in die verschiedenen Sektoren der Maschinenbau- und Lebensmittelindustrie machen uns zu einem wertvollen Partner, der sich auf Beratung und Wissensaustausch konzentriert.
Heute ist NGI in mehr als 50 Ländern vertreten und expandiert schnell. Als Kunde von NGI können Sie immer mit einem landesspezifischen Berater sprechen, der die entsprechende Landessprache spricht.
Möchten Sie, dass wir Ihre Einsparungen berechnen?
Kontaktieren Sie uns, wenn Sie ein kostenloses Muster wünschen oder wenn Sie möchten, dass wir Ihnen bei der Berechnung Ihrer Einsparungen helfen.
Innovationen für morgen
Investitionen in Forschung und Entwicklung
Edelstahl – Wiederverwertbare Materialien
80 % unserer Produkte können recycelt werden. Wir arbeiten daran, diesen Prozentsatz noch weiter zu erhöhen.
Hygienedichtungen – Ressourcenschonend
Ermöglichen eine einfache Reinigung und reduzieren den Wasserverbrauch.
Hohe Qualität – längere Lebensdauer
Unsere Produkte sind sehr hochwertig. Das bedeutet, dass sie eine längere Lebensdauer haben als vergleichbare Komponenten.
Hygienisches Design – schützen Verbraucher
Durch innovatives und kompromissloses Design sorgen wir dafür, dass die Komponenten kein Hygienerisiko darstellen.
NGI arbeitet ständig daran, das Hygieneverhalten in vielen Unternehmen unter Verwendung unserer zertifzierten Hygienekomponenten zu optimieren.
Unsere Aufgabe geht weit über unsere Produkte hinaus. Wir stellen sicher, dass verantwortungsbewusstes Verhalten durch Zusammenarbeit, Einblick und Wissensaustausch über Branchen- und Landesgrenzen gewährleistet wird.
Die Verwendung der hygienischen Komponenten von NGI verbessert die Lebensmittelsicherheit und optimiert und reduziert die Verwendung von Reinigungsmitteln um mindestens 28 %.
Arla Dairy in Rødkærsbro (Roedkaers-bro), Dänemark, ist die größte Mozzarella-Produktionsstätte in Europa. Die Molkerei hatte ein Problem mit einigen Pumpen im Produktionsbereich, da deren Schwingungen so stark waren, dass sie Löcher im Boden verursachten. Dies war ein Problem im Zusammenhang mit der Wartung und der Hygiene.
”Bei Arla Maintenance ist es wichtig, dass die Maschinen immer einsatzbereit sind und laufen. Wenn wir zusätzliche Ausfallzeiten generieren, ist das ein Problem.
Ich habe die hygienischen Füße als eine hervorragende Option erkannt, um die Bodenschäden zu minimieren, die durch Pumpen verursacht wurden.
Dass die Füße hygienisch und leicht zu reinigen sind, passt perfekt zum neuen aktuellen Hygienestandard von Arla.
Die Füße sind sehr hygienisch und leicht zu reinigen – und die hygienische Abdichtung zum Boden sorgt dafür, dass die Schwingungen der Pumpe absorbiert werden und keine Löcher entstehen.”
Per Kaster Nielsen Maintenance, Arla
Ein Wartungstechniker des Standorts bat NGI um Hilfe, und NGI hat die Füße unter den Pumpen mit zertifzierten NGI-Hygiene-Nivellierfüßen nachgerüstet.
Die neuen Füße gleichen die Schwingungen der Pumpen aus und es gibt kein Problem mehr mit Löchern im Boden. Dies erleichtert die Wartung, optimiert die Betriebszeit der Maschinen und erhöht die allgemeine Hygiene des Produktionsbereichs. Die Nachrüstung hat Arla Kosten erspart, da die Produktion nicht mehr für die Reparatur von Löchern unterbrochen werden muss, und die allgemeine Hygiene hat sich verbessert.
Die höchsten Standards - auch im Hygienebereich
Als weltweiter Spieler auf dem Schokoladenmarkt möchte Barry Callebaut die höchsten Standards der Hygiene sichern. Nachdem sie die hygienischen Füße von NGI in ihren Fabriken in Belgien und Großbritannien verwendet haben, sahen sie den Wert der Implementierung dieser Füße in der technischen Phase, als sie neue Maschinen bestellt haben. Deshalb wollte Barry Callebaut NGI-Komponenten in ihren technischen Spezifkationen implementieren.
“NGI ist ein sehr interessanter Partner für uns aufgrund der Innovationen innerhalb des Hygienedesigns, das es uns als Markeninhaber erlaubt, hygienische EHEDG-zertifzierte Nivelliersysteme zu spezifzieren. So wird sichergestellt, dass NGI den OEM bei der Implementierung der Systeme mit der höchstmöglichen Hygiene unterstützt.
Wir werden ständig die aktuellen und neuen NGI-Hygieneprodukte verfolgen, und wir sind sicher, dass wir einen Partner gefunden haben, der uns und unseren Maschinenbauer zum Erfolg verhelfen kann.“
Hugo Durado & Sebastien Ducatteeuw Maschinenbauer und Projektmanager, Barry Callebaut
NGI half Barry Callebaut, ihren Standard für Produktions-ausrüstung zu entwickeln und zu implementieren. NGI stand während des Prozesses in engem Austausch mit Barry Callebaut und hat außerdem den Maschinenbauer bei der Implementierung unterstützt. Während der gesamten Lösung haben NGI und Barry Callebaut sich auf alle Teile der Maschinenlieferkette konzentriert, um sicherzustellen, dass Barry Calle-baut und die Berater und Lieferanten alle Vorteile der neuen Standards nutzen.
Der neue Standard wird bei Barry Callebaut implementiert, und die Lieferanten haben mit der Verwendung der Standards begonnen. Einer dieser Lieferanten ist DESMI und man hat dort bestätigt, dass sowohl die Standards als auch die NGI-Hygienefüße benutzerfreundlich sind.
Identi f zieren des Problems und bereitstellen der Lösung
”Als Teil von BOPP können wir unseren Kunden hygienische Designratschläge zur Lösung spezifscher Probleme in deren Produktion bieten, die natürlich korrekt mit EcolabReinigungsverfahren kombiniert werden.”
Michael Stavad European Application Specialist Food, Ecolab
Einer der Kunden von Ecolab erlitt einen ernsthaften Listerienausbruch in einer europäischen Fabrik. Er hat Ecolab damit beauftragt, das Problem zu fnden und auf eine mögliche Lösung zu verweisen.
Ein Spezialist von Ecolab besuchte das Werkt und fand mehrere Punkte mit Verbesserungspotenzial. Einige davon waren mit dem Maschinen-design verbunden. Zahlreiche Maschinen wurden zum Beispiel nicht mit hygienisch optimierten Komponenten hergestellt.
Aufgrund der Teilnahme von Ecolab an BOPP – dem Brand Owner Partnership Programme (Partnerprogramm für Marken-inhaber) von NGI – konnte der Spezialist nicht nur das Problem identifzieren, sondern auch auf eine Lösung verweisen. Und die Maschinen wurden mit hygienischen und leicht zu reinigenden, zertifzierten Füßen von NGI nachgerüstet.
Dem Kunden von Ecolab wurde bei seinem Problem schnell und effektiv geholfen. Danach hat der Kunde seinen Maschinenbauer gebeten, NGI zu kontaktieren, um sicherzustellen, dass Maschinen in Zukunft mit zertifzierten NGI-Komponenten geliefert werden.
NGI wurde somit zu einem bevorzugten Lieferanten zertifzierter Füße und wird auch als externer Experte für hygienisches Design zurate gezogen.
Häufg muss man für die Lösung von Problemen nur den richtigen systematischen und methodischen Ansatz fnden. Das Partnerprogramm für Markeninhaber von NGI besteht aus einer Reihe von Initiativen, um die Zusammenarbeit, den Einblick, die Wissensaustausch, Dokumentation und Standardisierung sicherzustellen
Das Partnerprogramm für Markeninhaber von NGI besteht aus fünf konkreten Initiativen, die Lebensmittelsicherheit,
Hygiene und Sauberkeit in Ihren Produktionsumgebungen verbessern können. Das Programm ist ein skalierbares Werkzeug, das an die Bedürfnisse und Wünsche der einzelnen Markeninhaber angepasst werden kann.
Erfahren Sie mehr über BOPP by NGI www.bopp.ngi-global.com

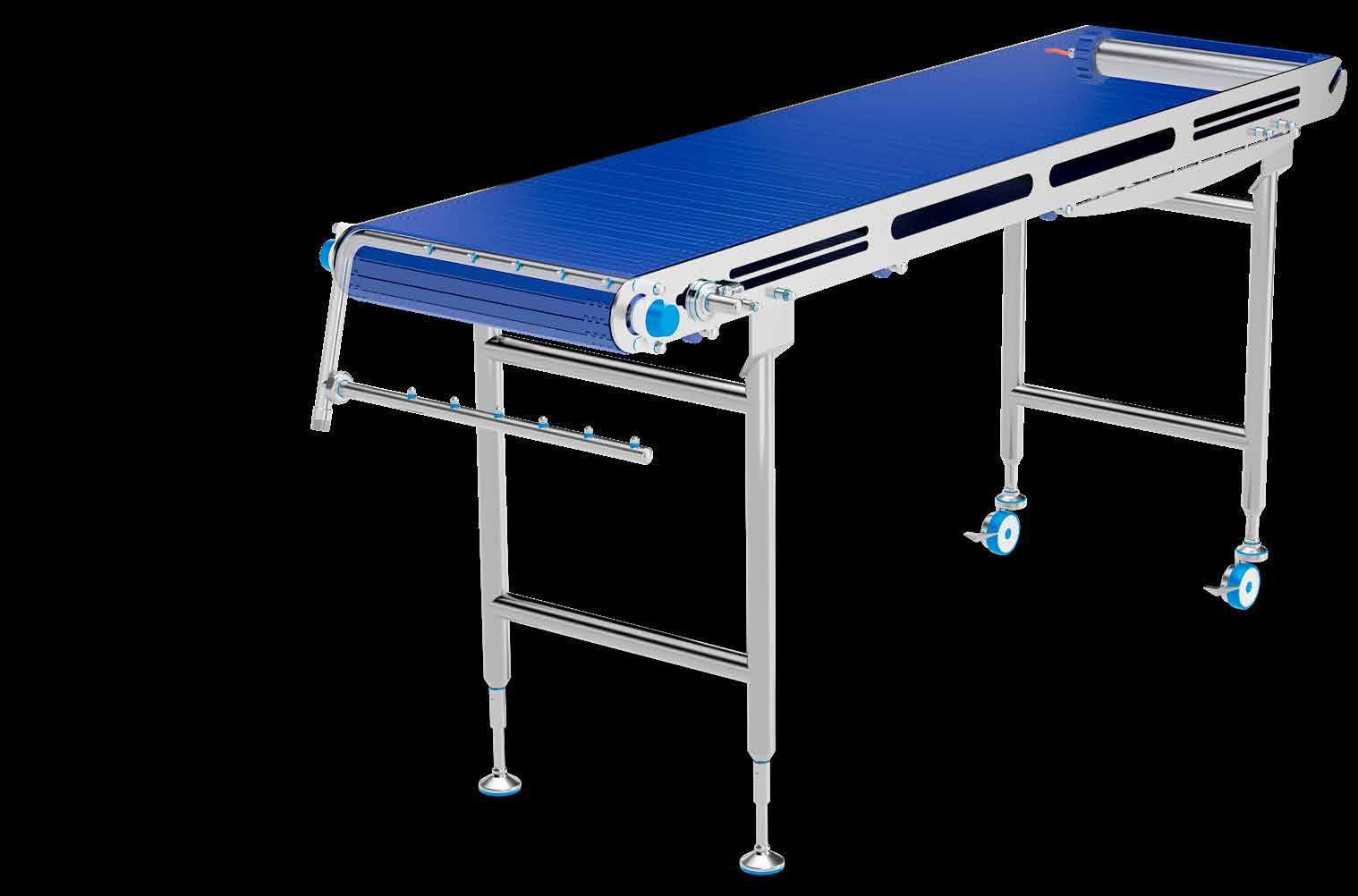

Wir bieten die optimale Lösung für Ihre Anwendung

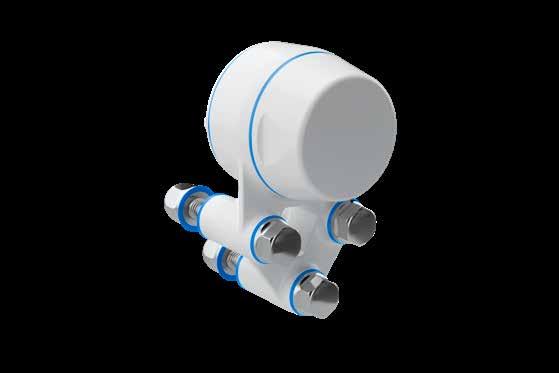

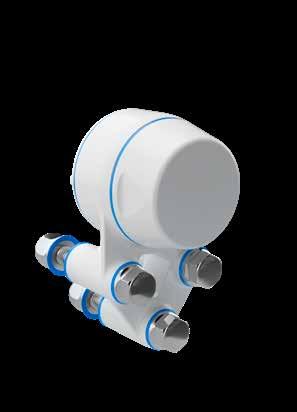

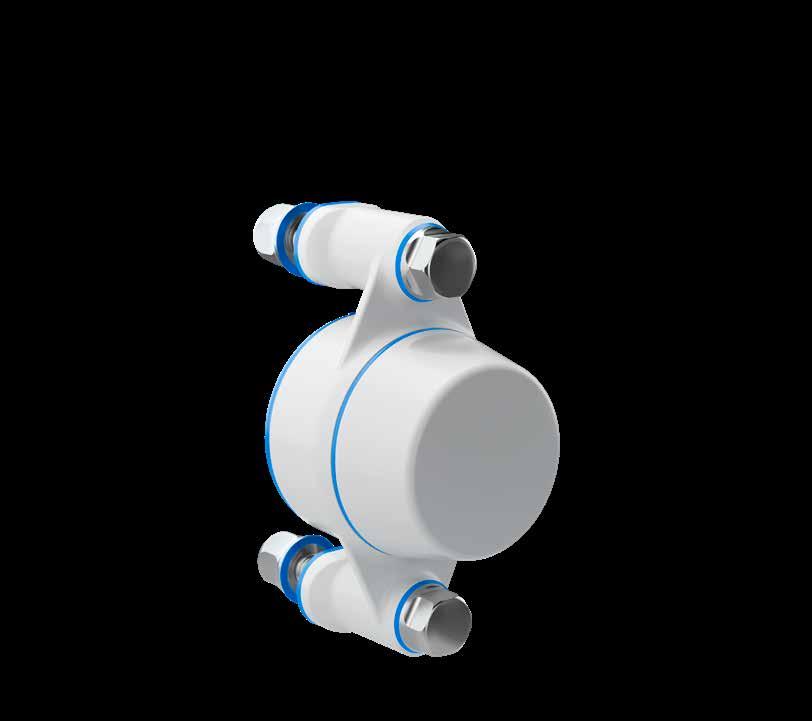

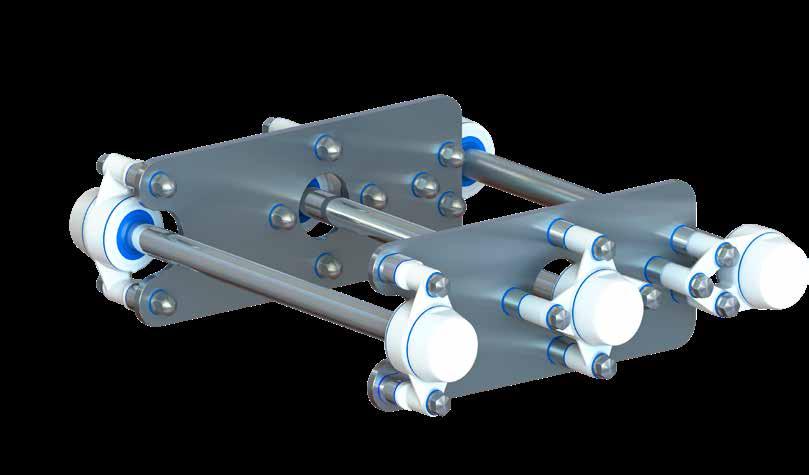

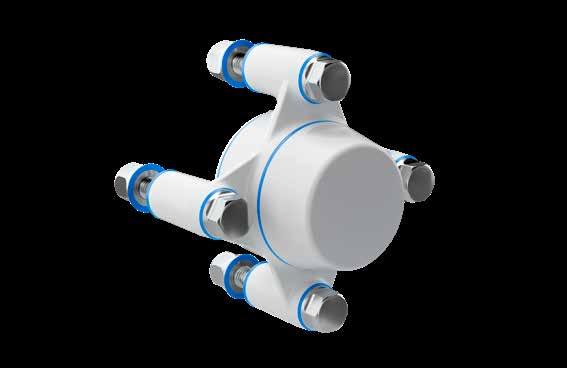

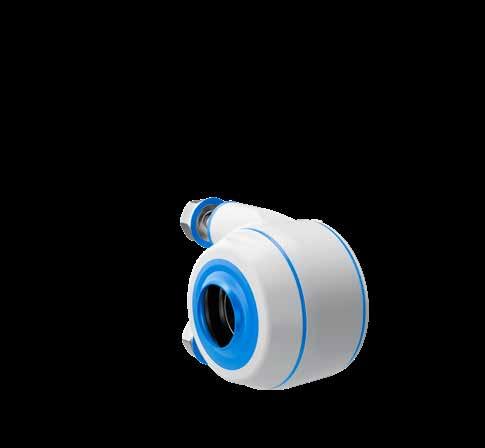

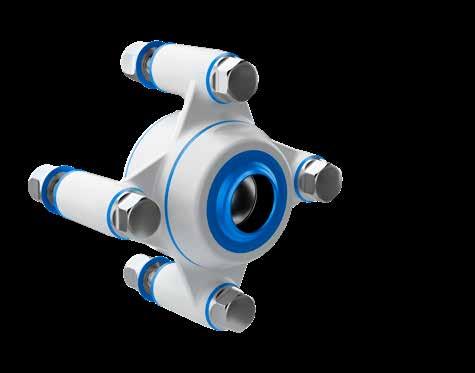

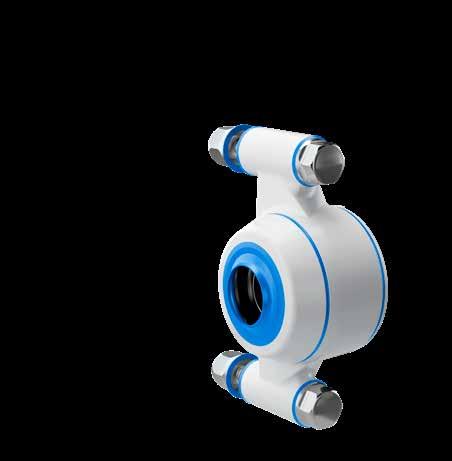

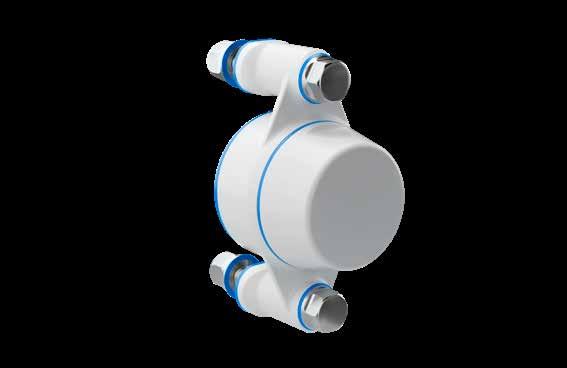

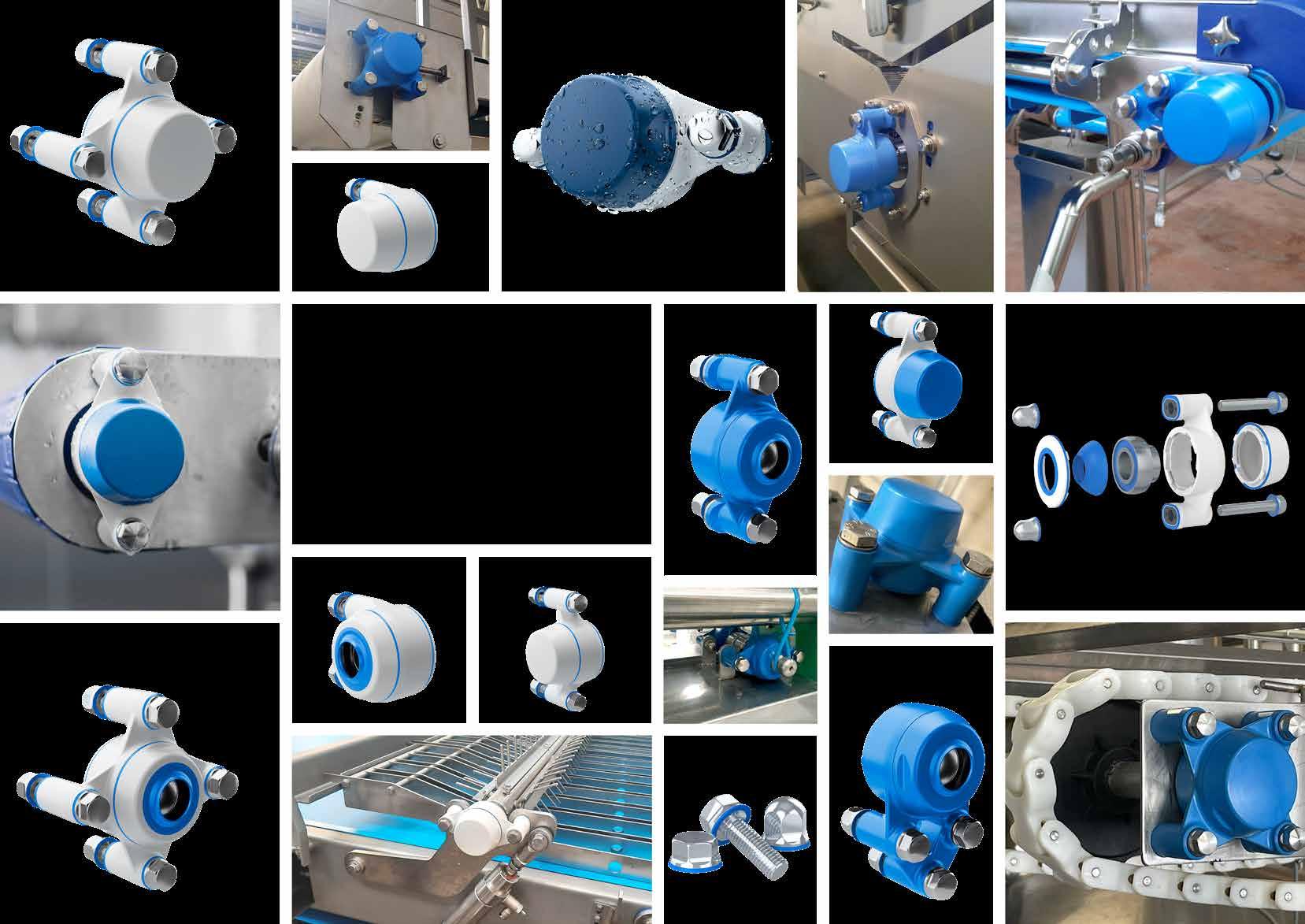

Die neuen Lagergehäuse von NGI wurden unter Einhaltung der Regeln und Richtlinien von EHEDG, 3-A und USDA entwickelt, um das Kontaminationsrisiko zu verringern und die Lebensmittelsicherheit zu erhöhen.

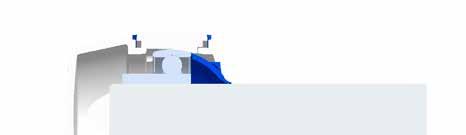

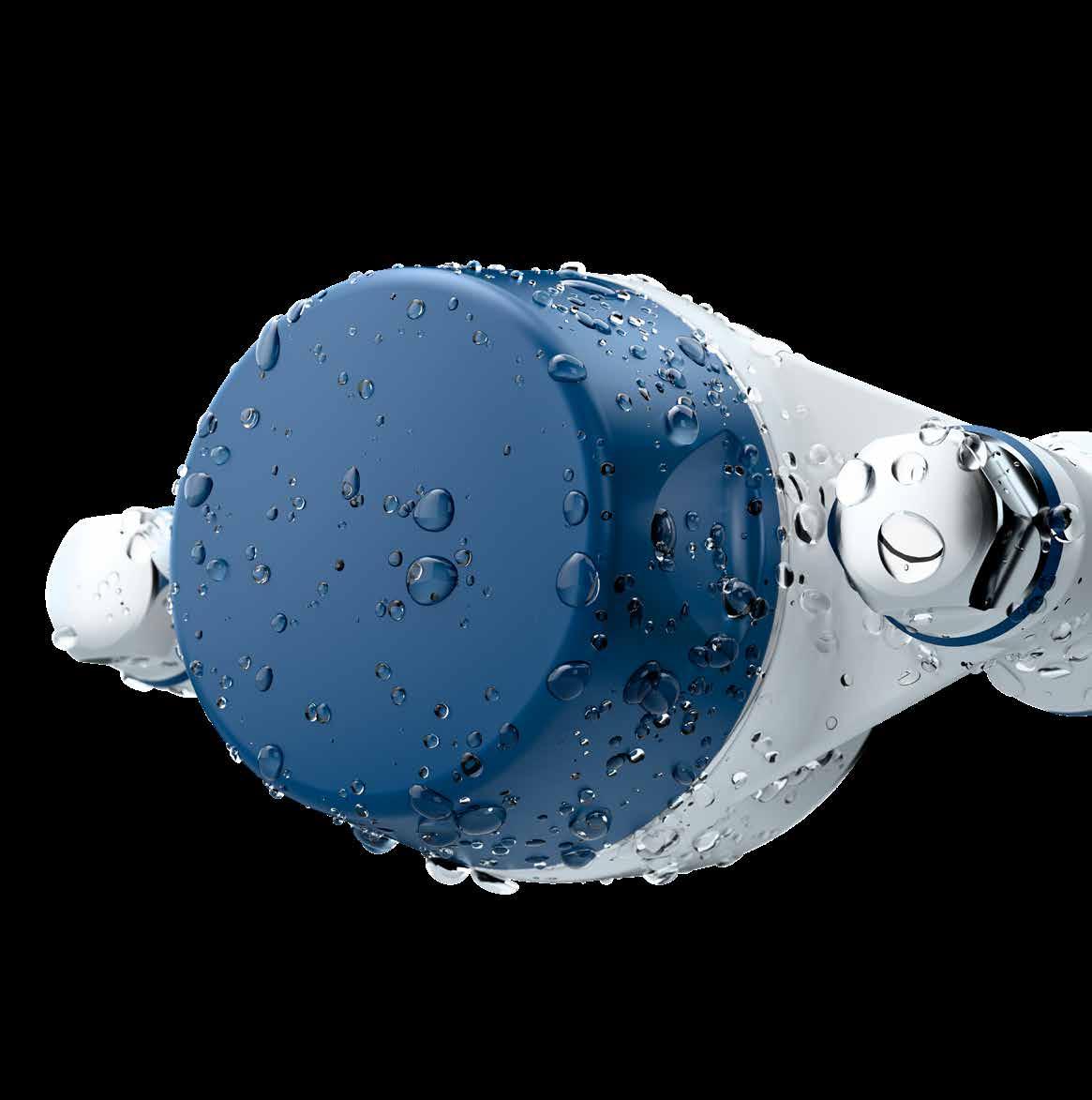

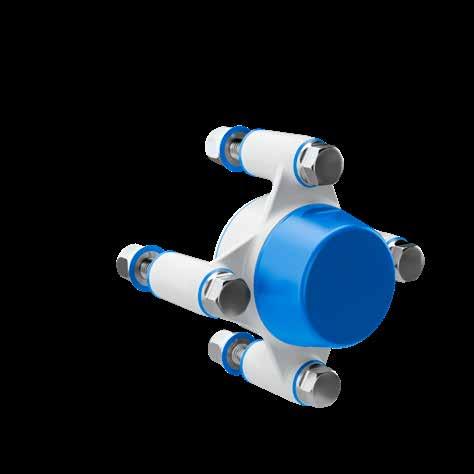

Das Lagergehäuse verfügt über eine patentierte wasserdichte Ummantelung, die das Lager abschließt, Schmutz und Bakterien abhält und die Lebensdauer des Lagers verlängert. Die Lager sind für die gesamte Lebensdauer geschmiert, wodurch das Risiko der Ausbreitung von kontaminiertem Fett oder Öl bei Hochdruckreinigungsarbeiten beseitigt wird.
Die Einführung der Welle in das Lagergehäuse verfügt über ein neues, bahnbrechendes Design, das trotz eines Installationswinkels mit mehr als 3° Winkelversatz für eine wasserdichte Abdichtung der Welle sorgt.
Plug&Play-Installation
Verbesserte Lebensmittelsicherheit
Ein vollständiges Hygienedesign, das Kontaminationsrisiken minimiert
Reduzierung des Energieverbrauchs
Minimierung der Wassernutzung, minimierte Nutzung von Reinigungsmitteln
Besuchen Sie https://de.ngi-global.com/lagergehause, um mehr zu erfahren und unseren Produktbereich zu sehen.
Wir bieten die optimale Lösung für Ihre Anwendung

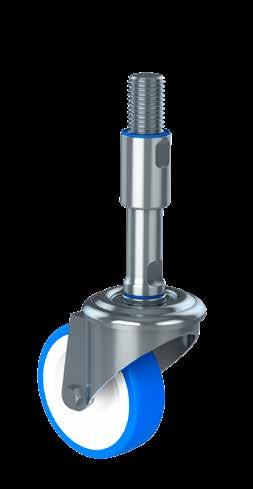

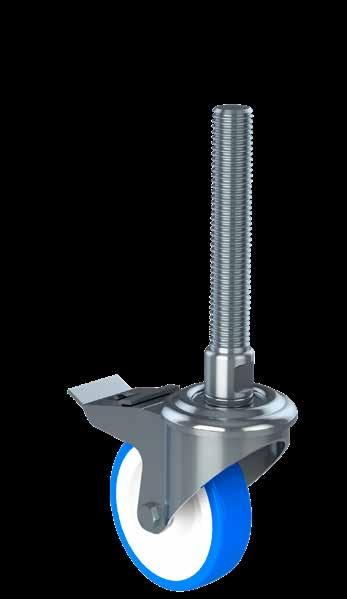

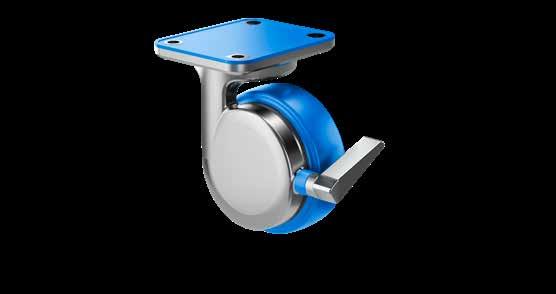

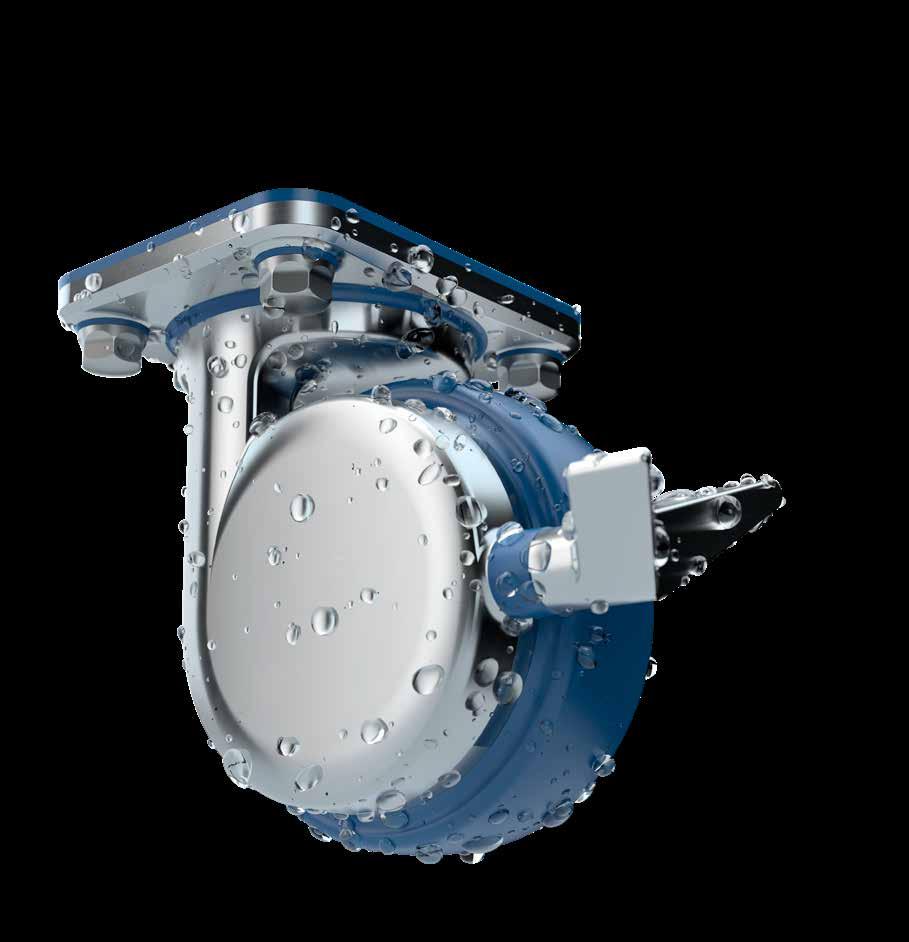

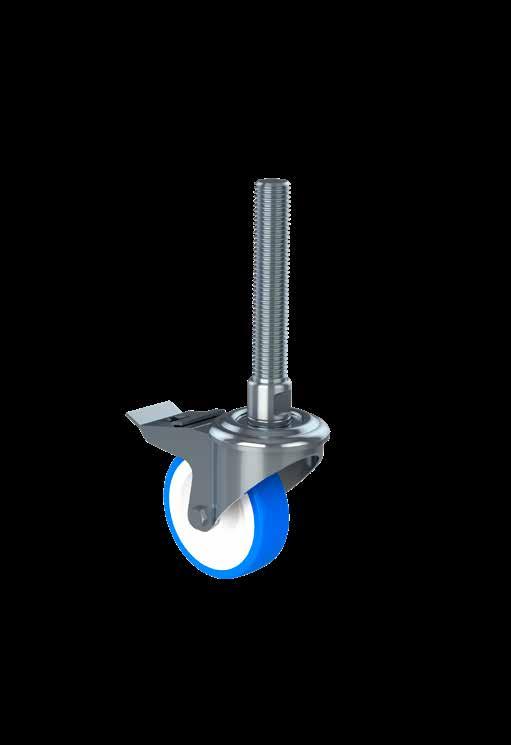

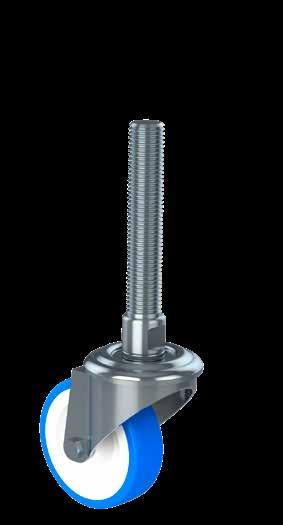

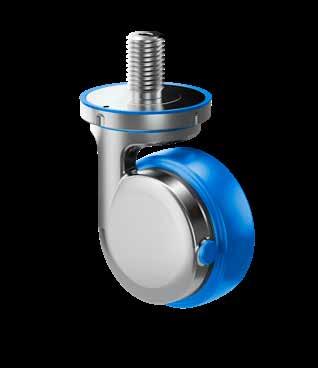

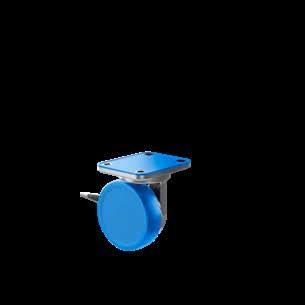

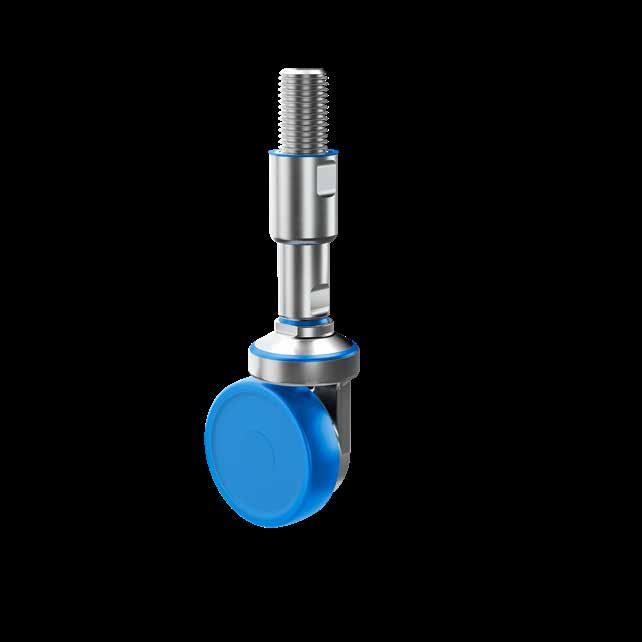

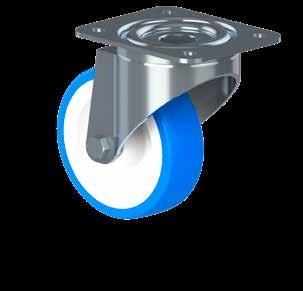

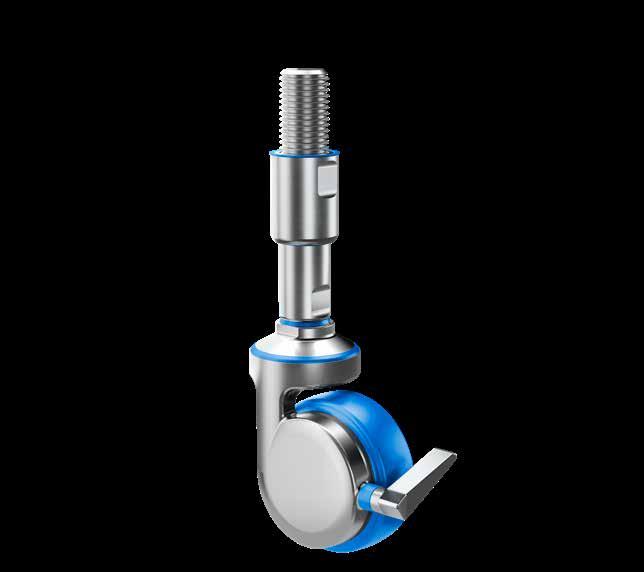

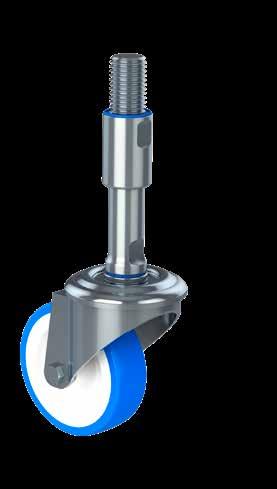

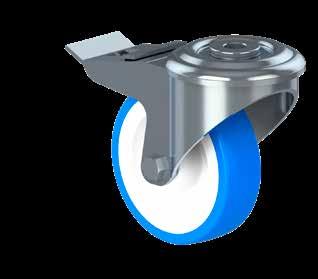

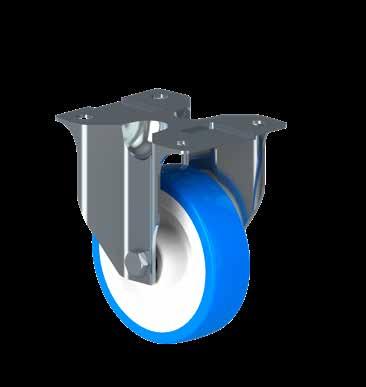

Die neuen zertifziert hygienischen Rollen von NGI sind die einzigen patentierten Rollen der Welt, die konform mit den Designprinzipien von EHEDG, 3-A und USDA entwickelt wurden, die optimale Bedingungen für die Reinigung gewährleisten und einen einfachen Zugang ermöglichen.
Die hygienische Rolle von NGI verbessert die hygienische Sicherheit, insbesondere aufgrund des einseitigen Gabelgehäuses, das einen einfachen Zugang für die Reinigung bietet. Alle Oberflächen sind glatt und abflussfähig, da sie entweder rund sind oder eine 3°-Neigung haben, sodass Schmutz und Bakterien sich nicht ansammeln können.
Die Bremse ist im Gabelgehäuse integriert und die Drehung und das Schwenken erfolgt im Inneren der Rolle. Darüber hinaus sind die Rollen für eine schnelle und einfache Montage ausgelegt
Verbesserte Lebensmittelsicherheit
Ein vollständiges Hygienedesign, das Kreuzkontaminationsrisiken minimiert
Plug&Play-Installation
Minimierung der Wassernutzung und der Verwendung von Reinigungsmitteln
NGI-Kunden können sich jetzt auf unserer Website unter www.ngi-global.com anmelden
• Produkte einfach mit der Schnellkaufoption bestellen
• Lieblingsprodukte speichern
• Bestellhistorie anzeigen
• Produkte einfach neu bestellen
Bitte wenden Sie sich an NGI, um einen Benutzernamen und ein Passwort zu erhalten.

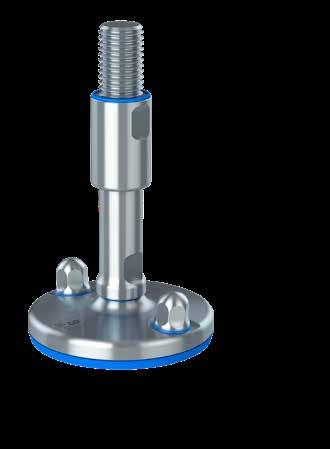

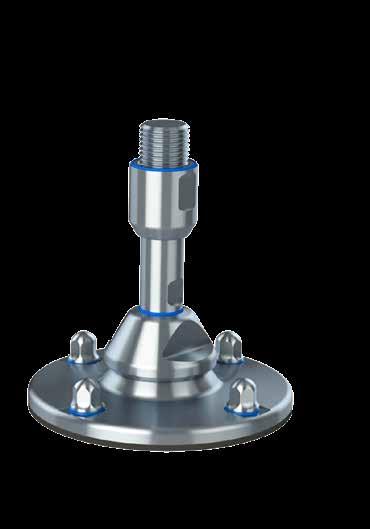

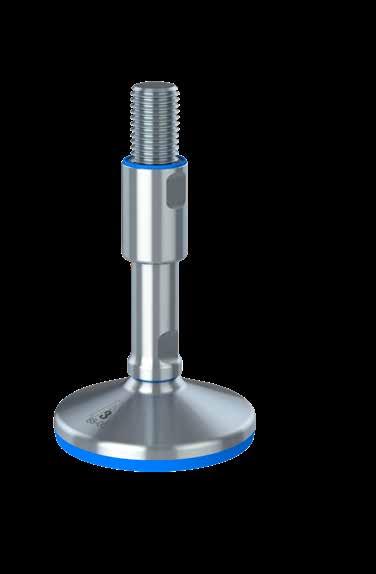

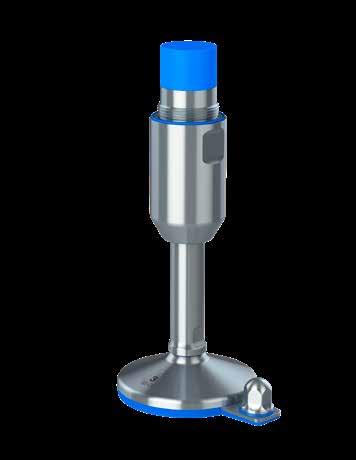

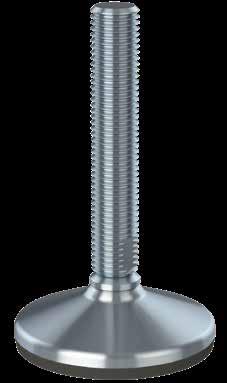

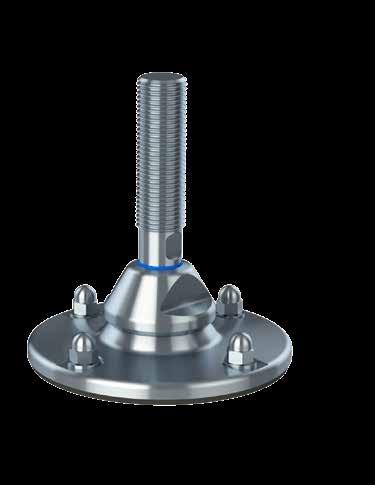

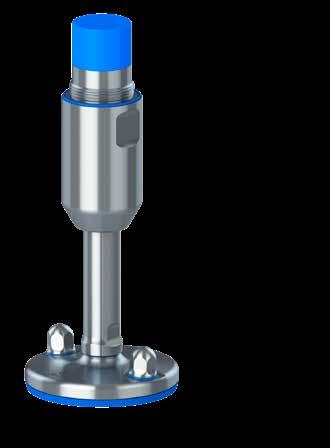

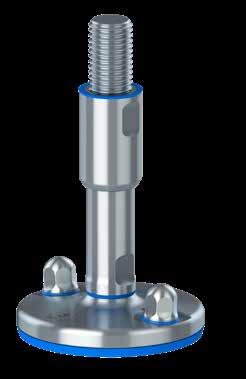

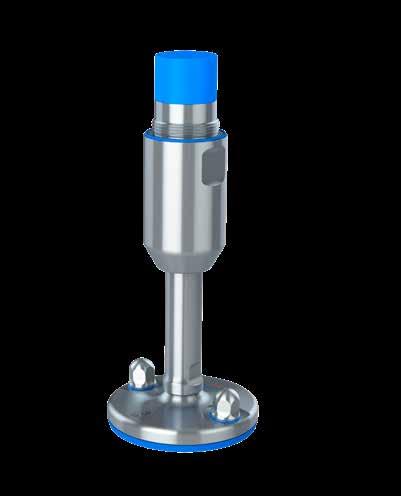

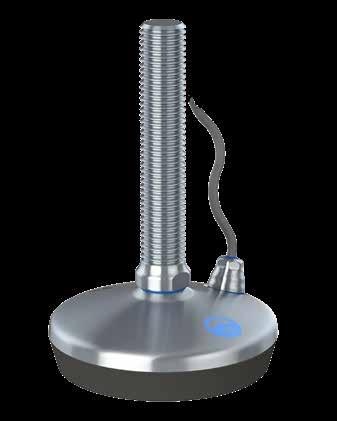

ZERTIFIZIERTE HYGIENISCHE NIVELLIERFÜßE
EDELSTAHL

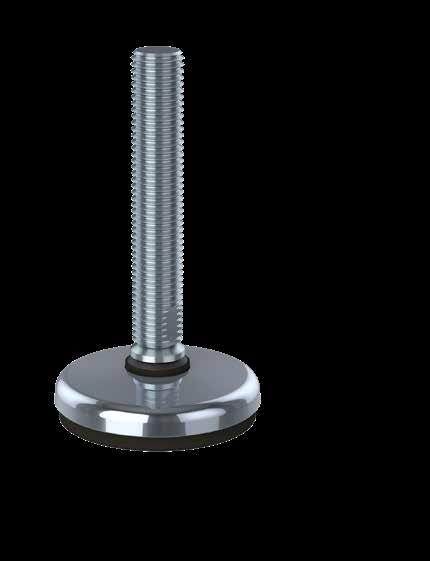

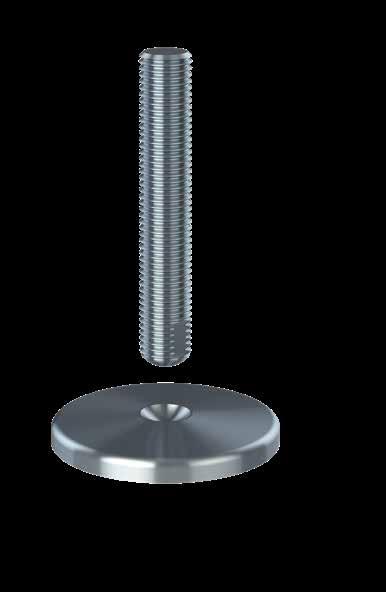

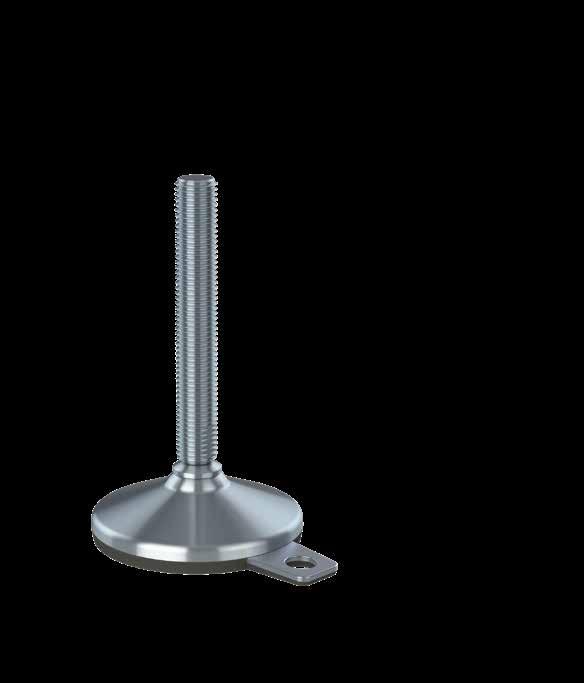

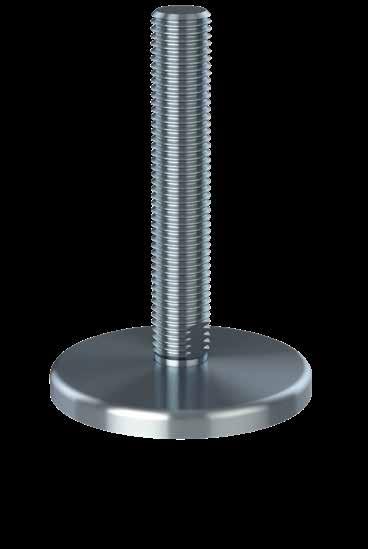

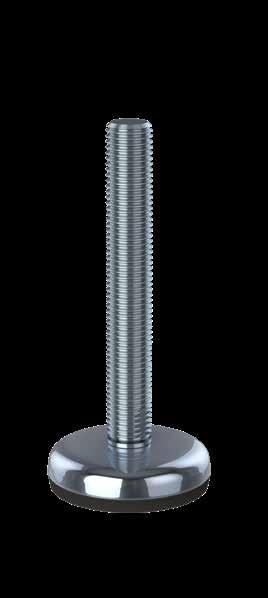

NIVELLIERFÜßE MIT VOLLGEWINDE
EDELSTAHL

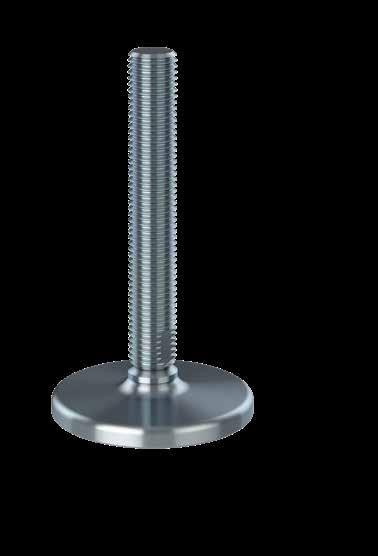

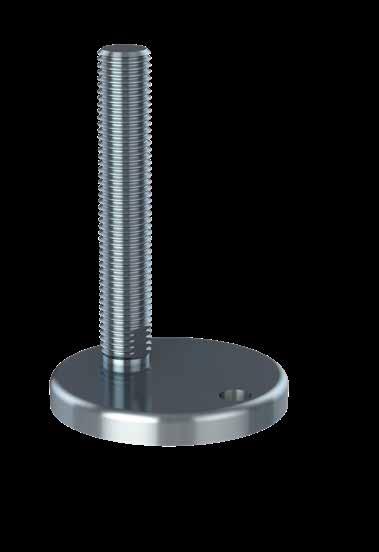

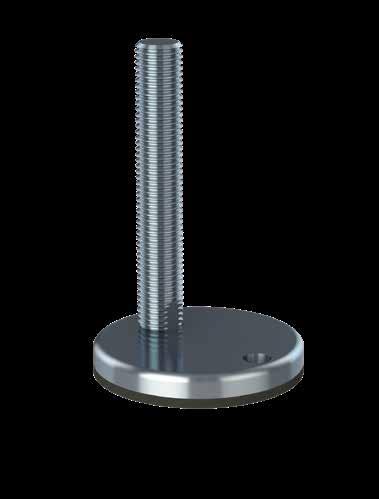

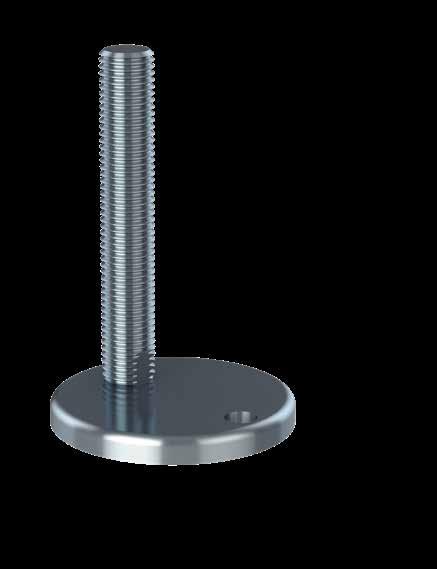

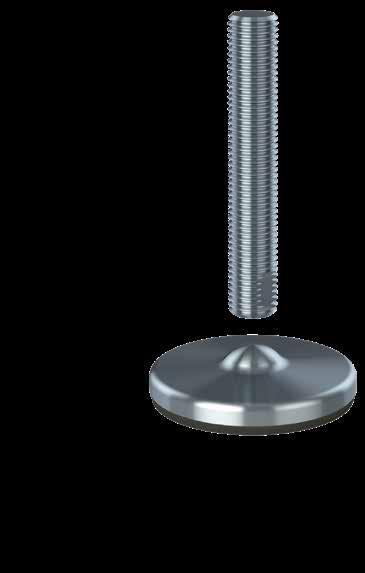

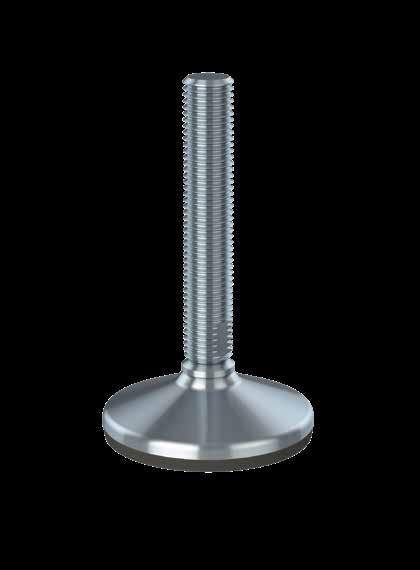

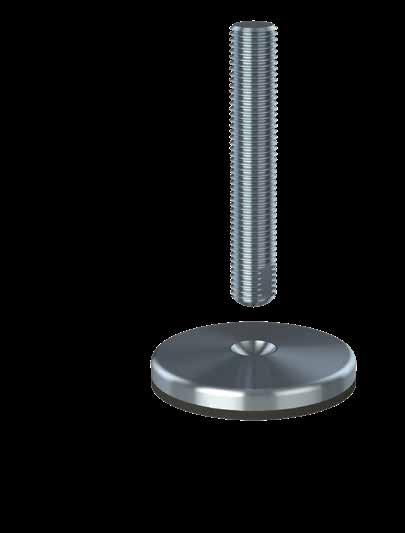

SOLIDE NIVELLIERFÜßE MIT VOLLGEWINDE
EDELSTAHL

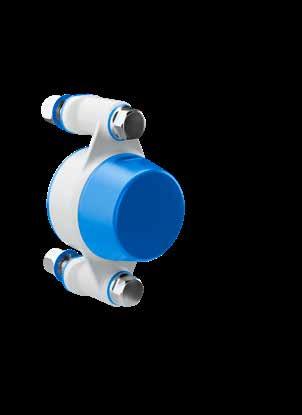

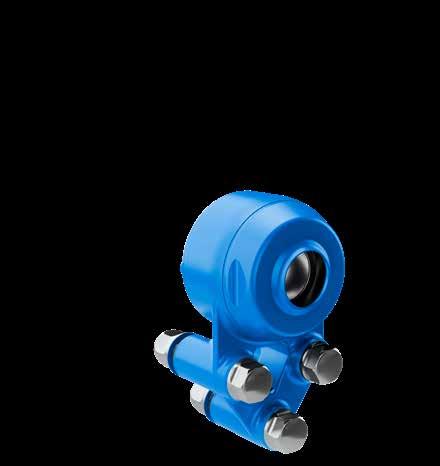

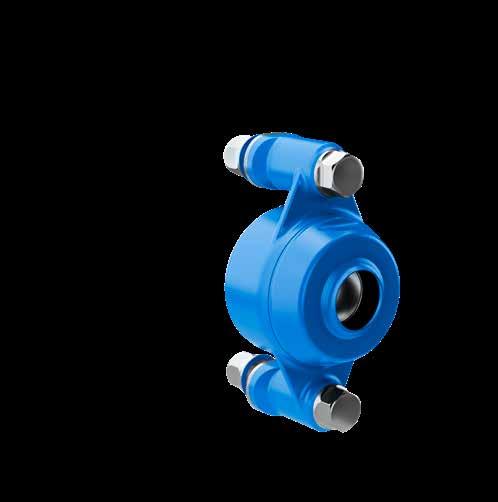

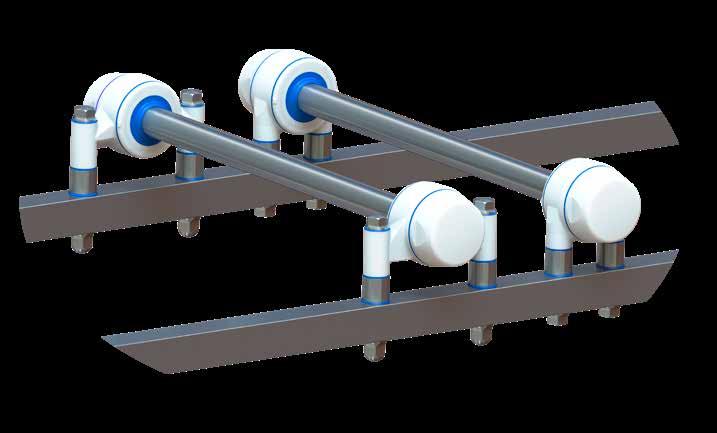

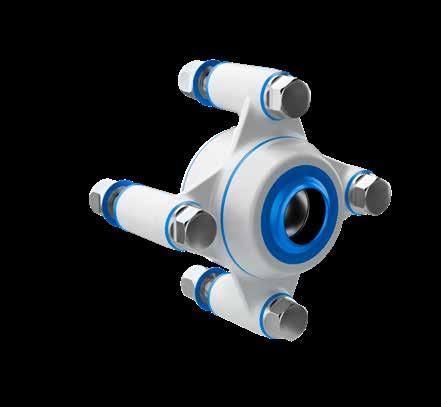

ZERTIFIZIERT HYGIENISCHE LAGERGEHÄUSE

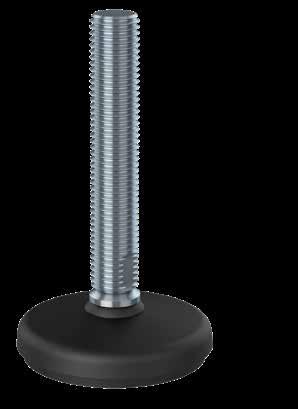

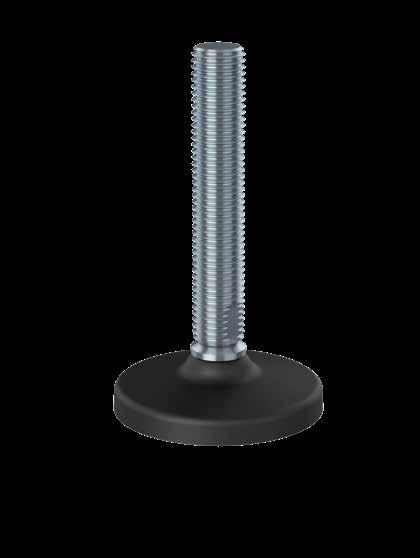

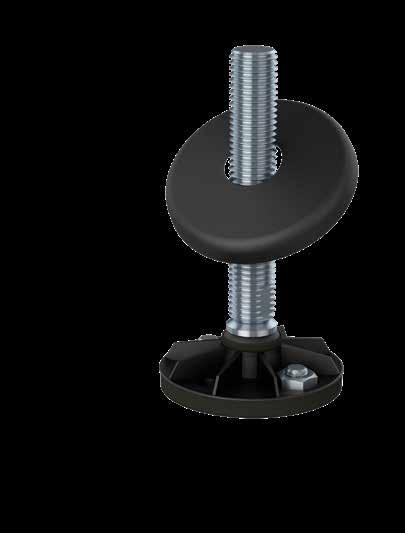

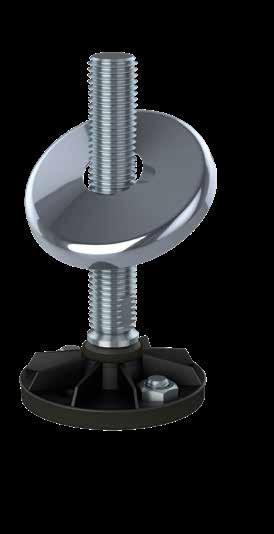

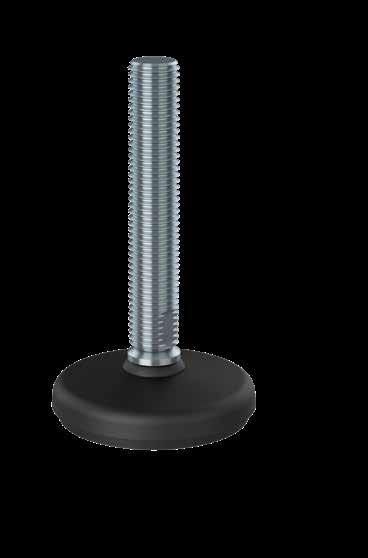

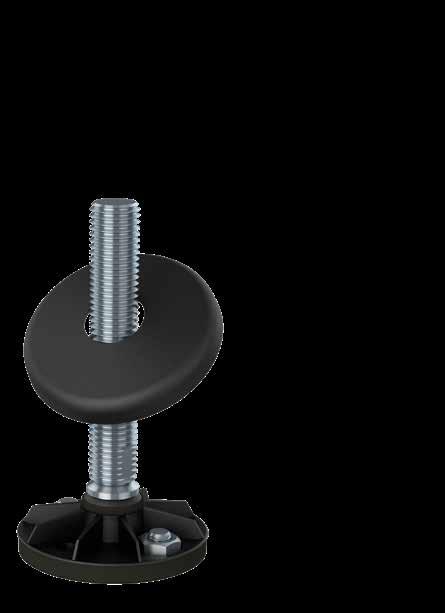

NIVELLIERFÜßE AUS KUNSTSTOFF MIT VOLLGEWINDE
VERSTÄRKTES POLYAMID

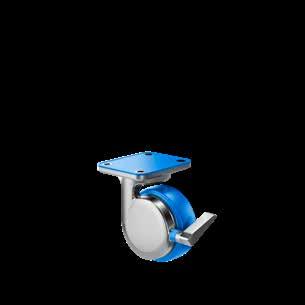

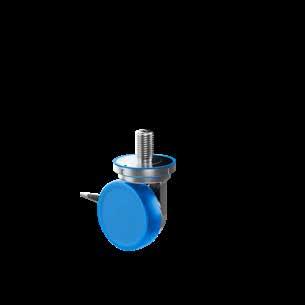

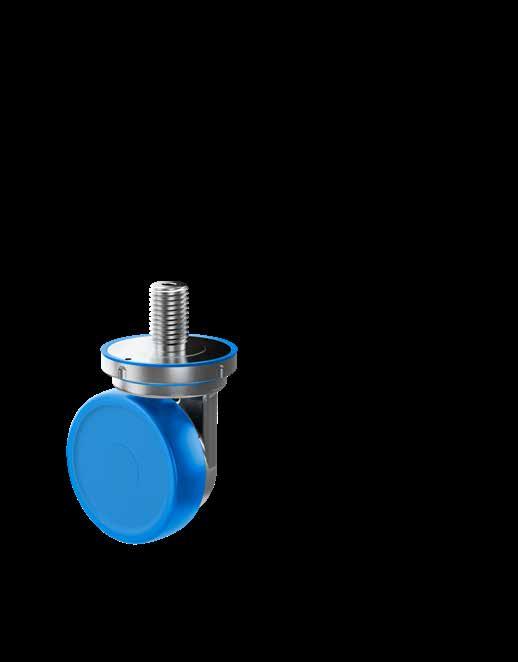

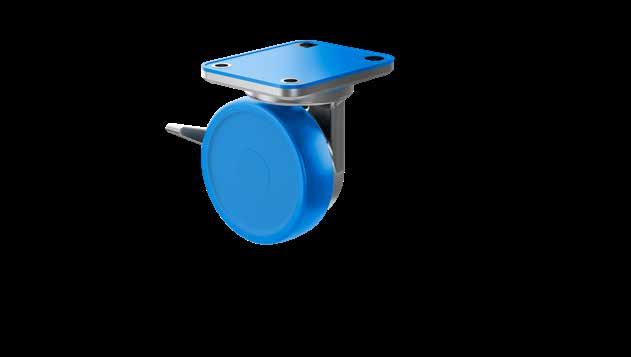

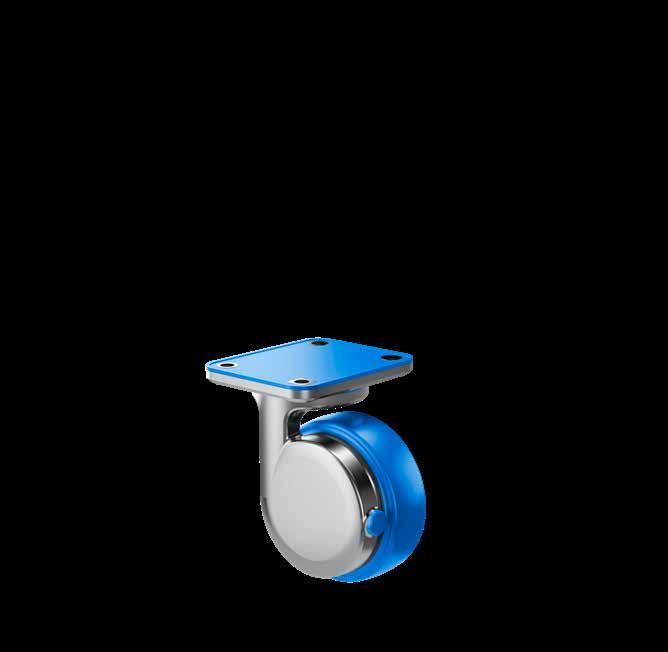

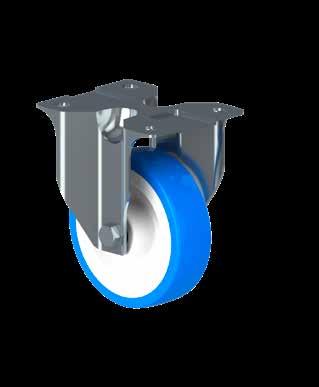

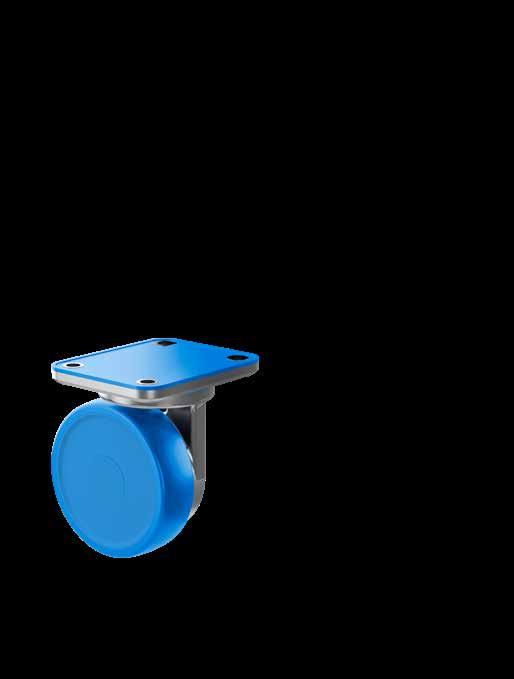

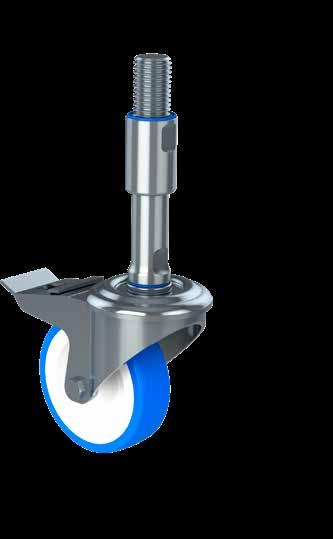

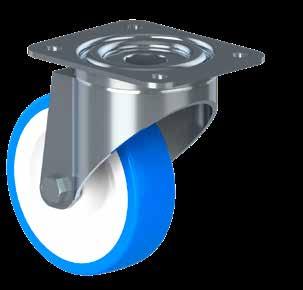

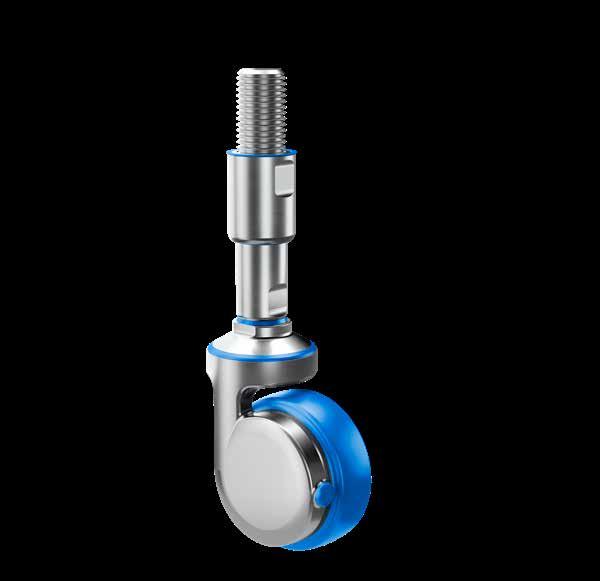

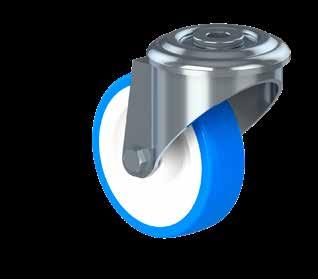

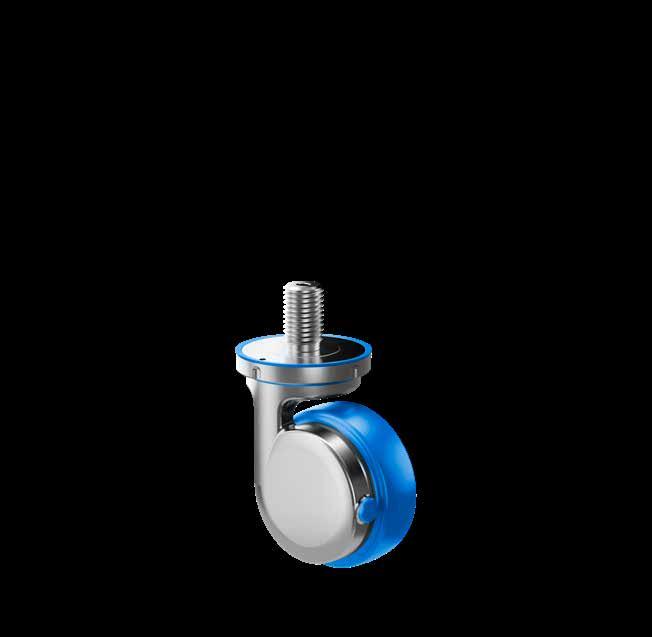

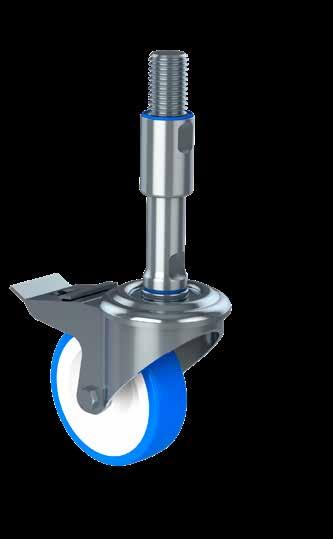

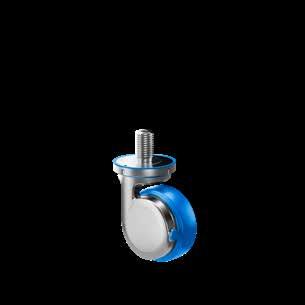

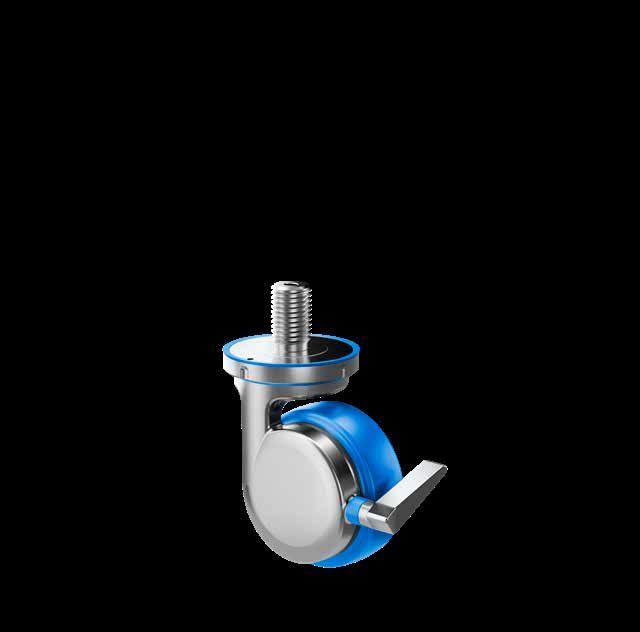

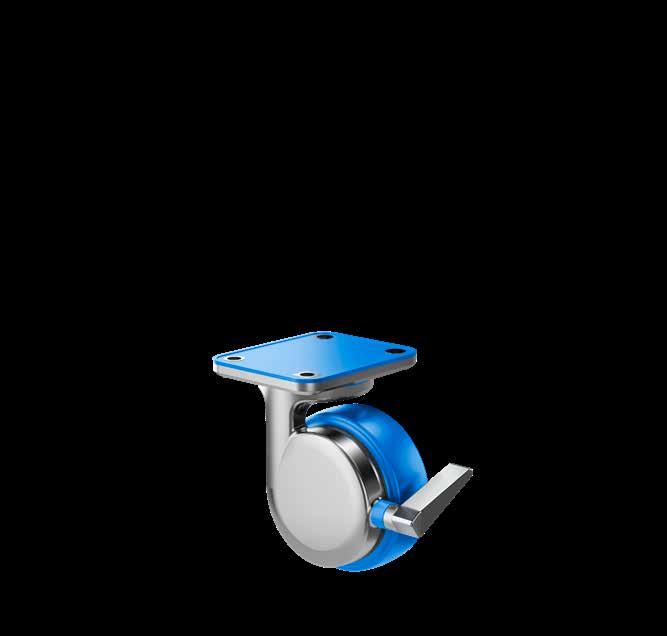

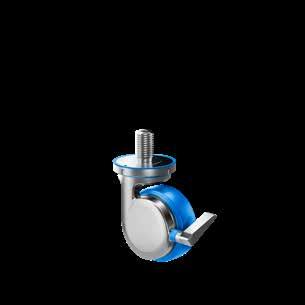

ZERTIFIZIERT HYGIENISCHE ROLLEN
EDELSTAHL
HYGIENEROLLEN

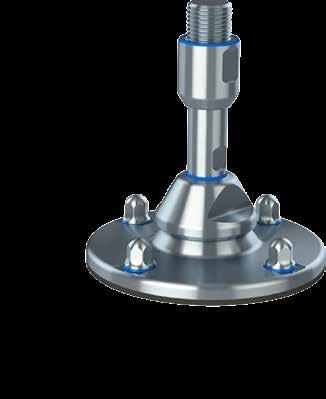

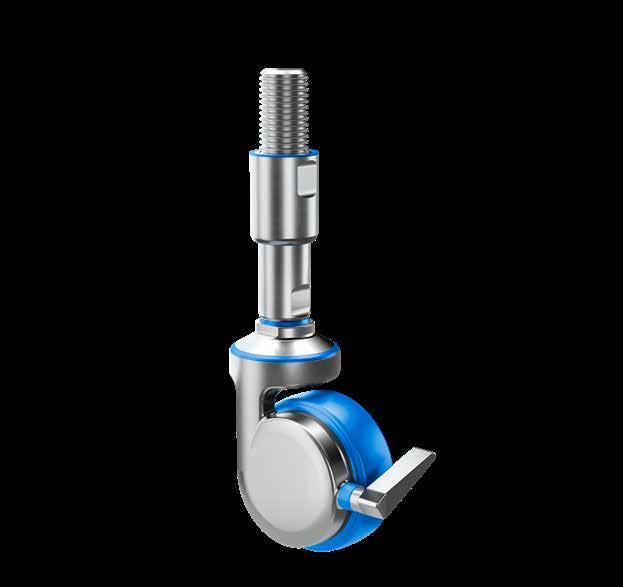

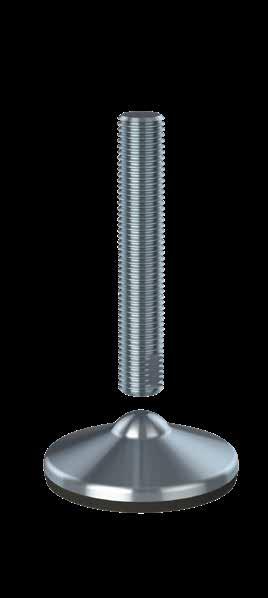

EDELSTAHL KALOTTENFÜßE
EDELSTAHL

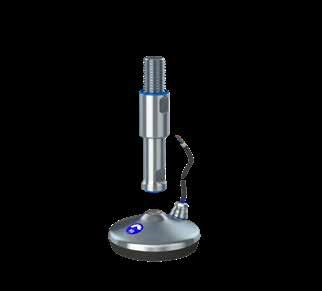

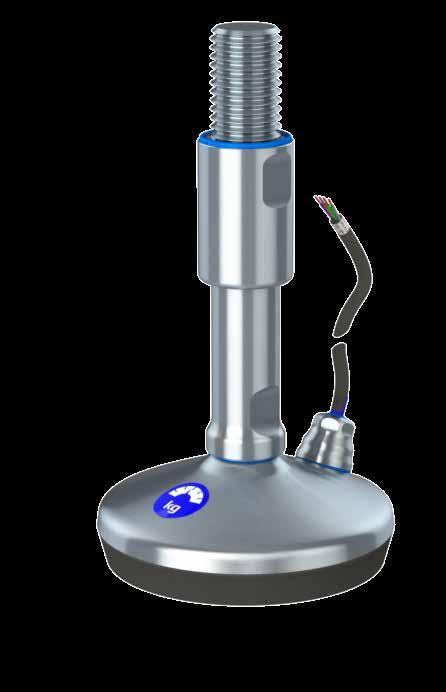

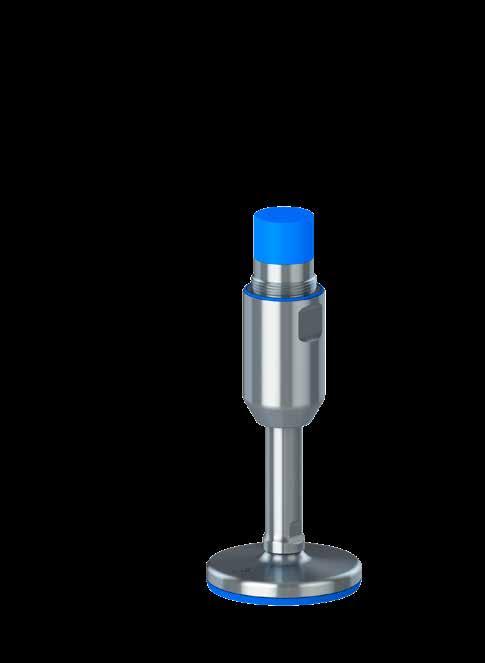

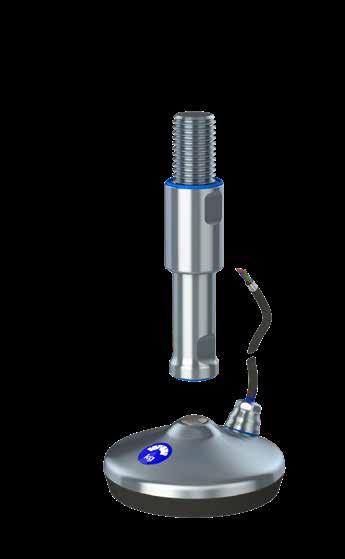

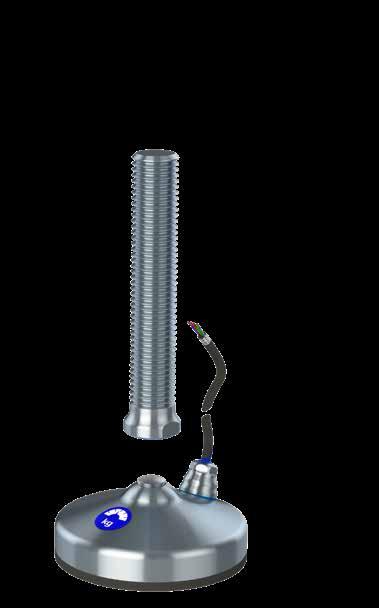

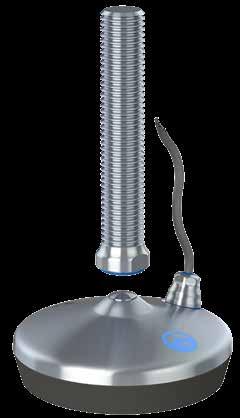

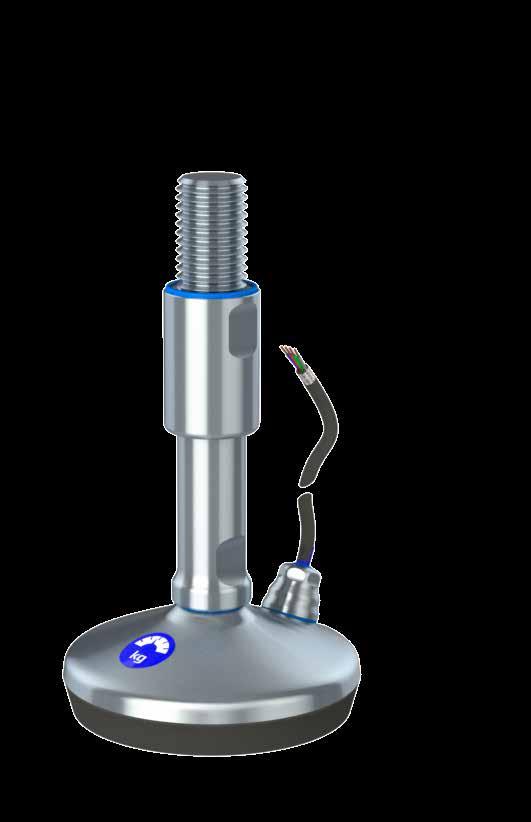

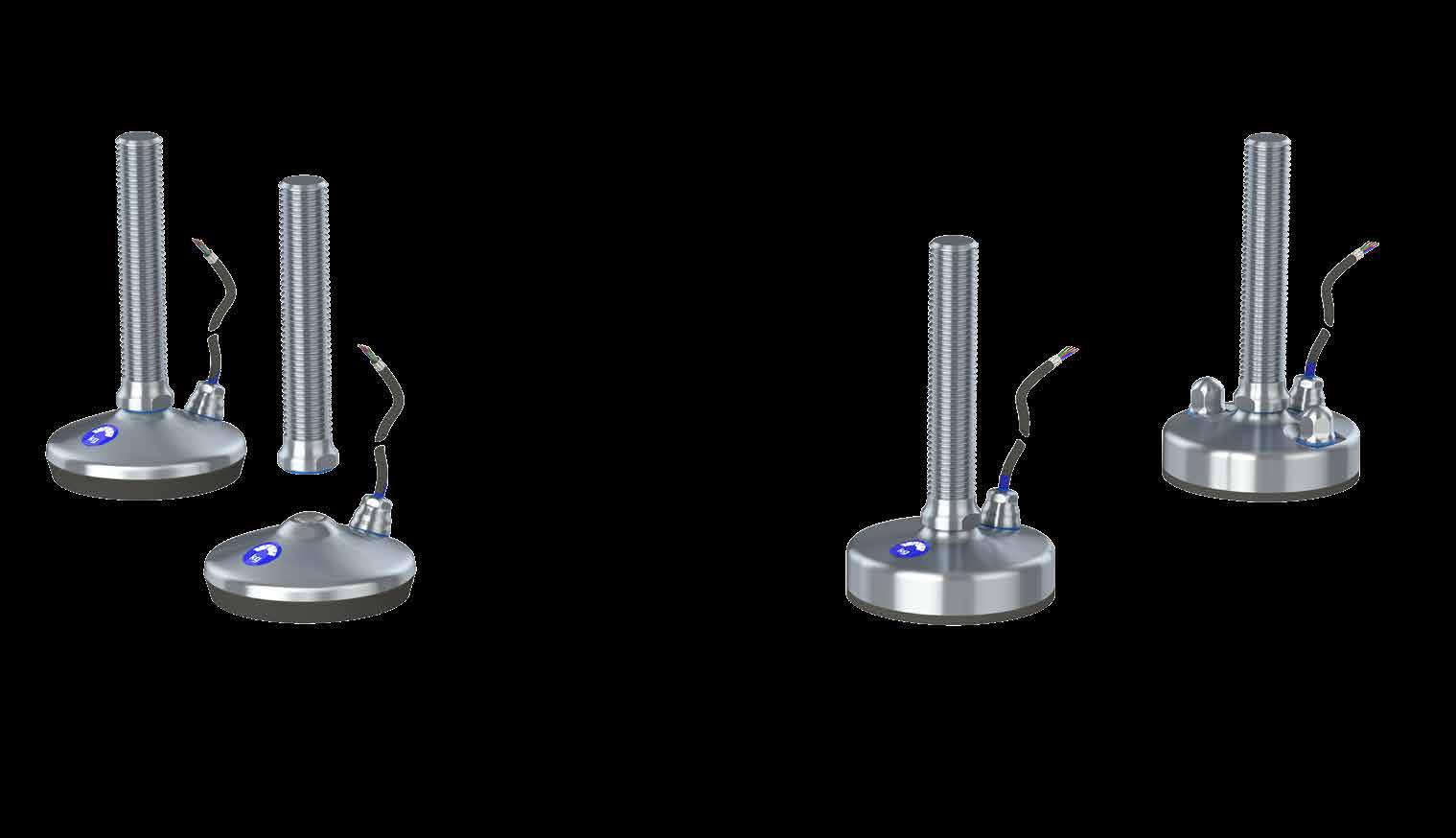

NIVELLIERFÜßE MIT VOLLGEWINDE MIT WIEGEFUNKTION
EDELSTAHL

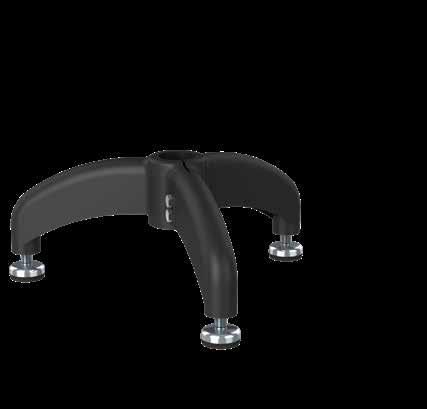

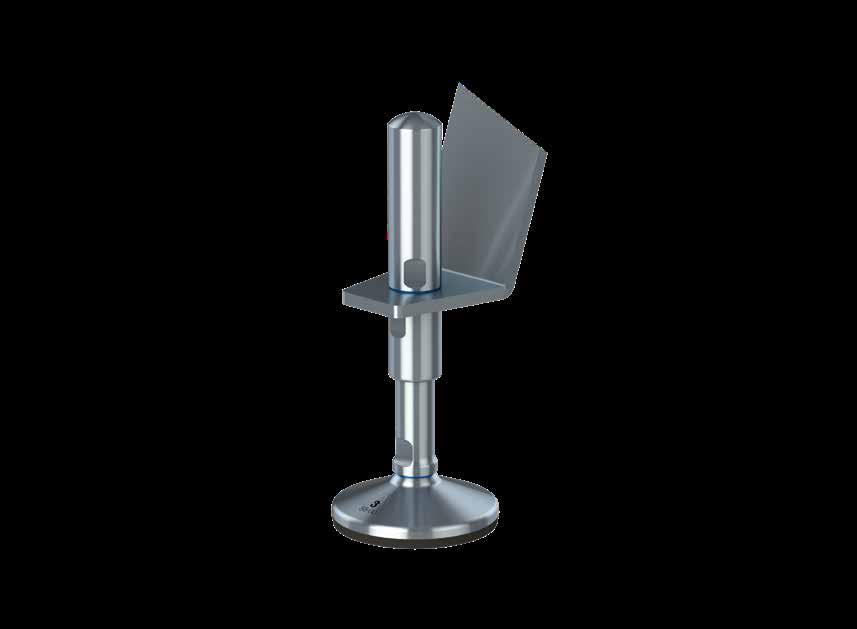

SEISMISCHE NIVELLIERFÜßE MIT VOLLGEWINDE
EDELSTAHL

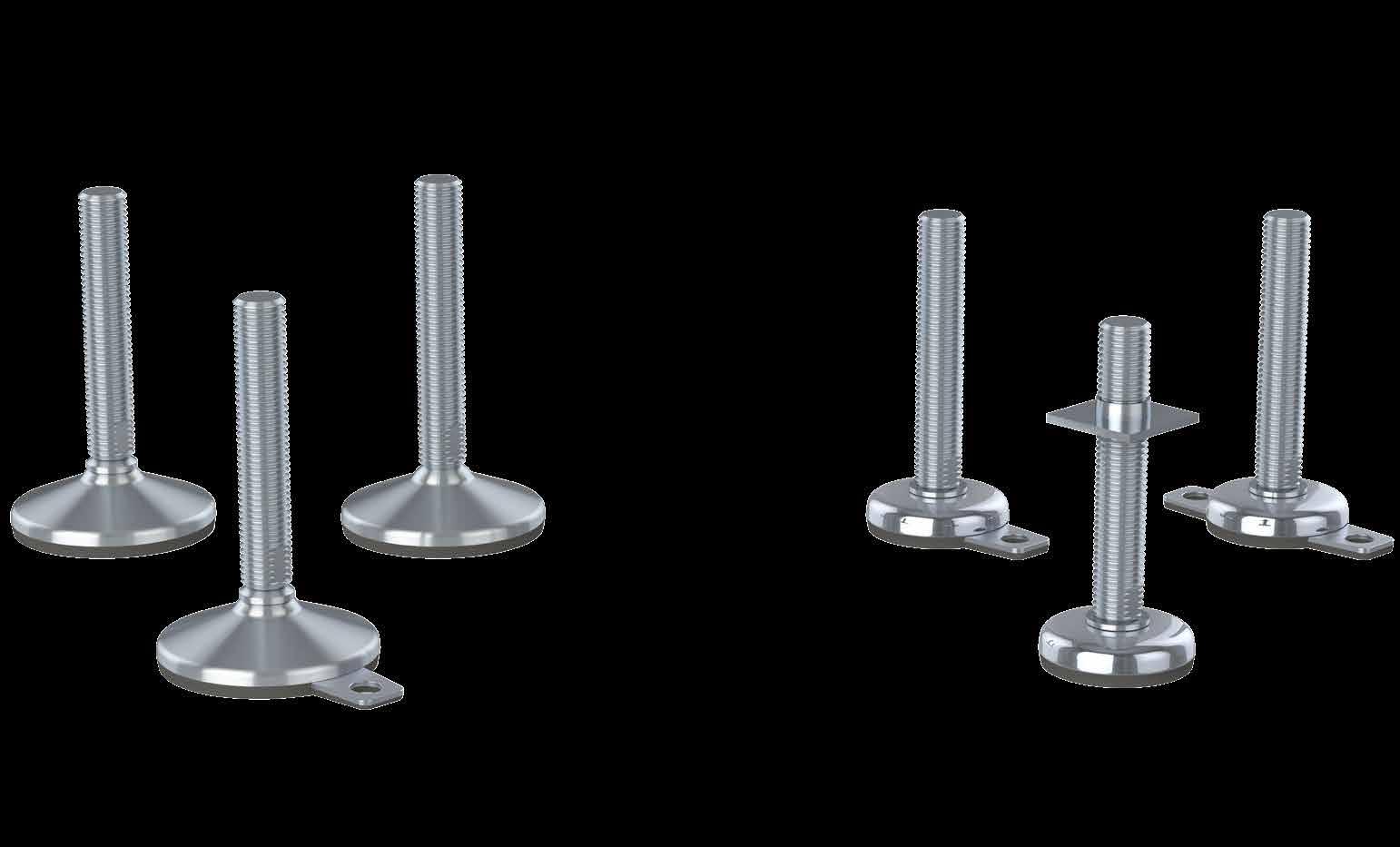

Wahl

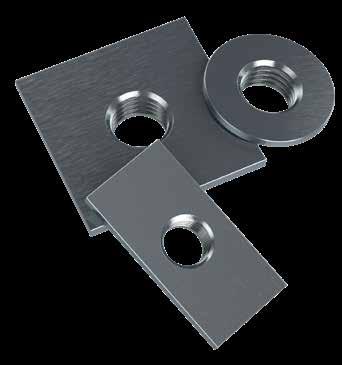

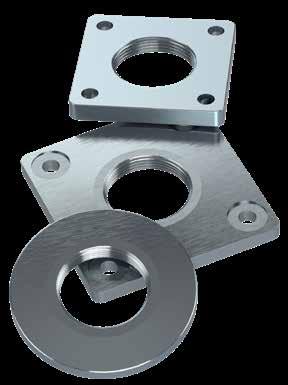

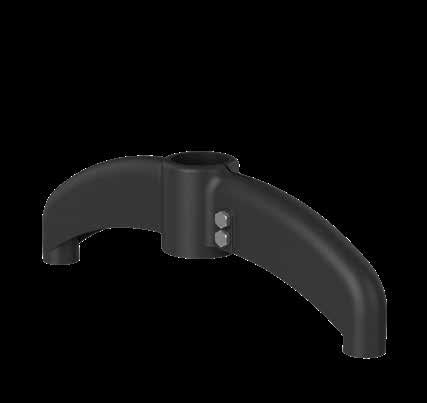

ZUBEHÖR
EDELSTAHL
Zertifiziert hygienisch
Minimierte Reinigungszeit
Minimierter Wasserverbrauch

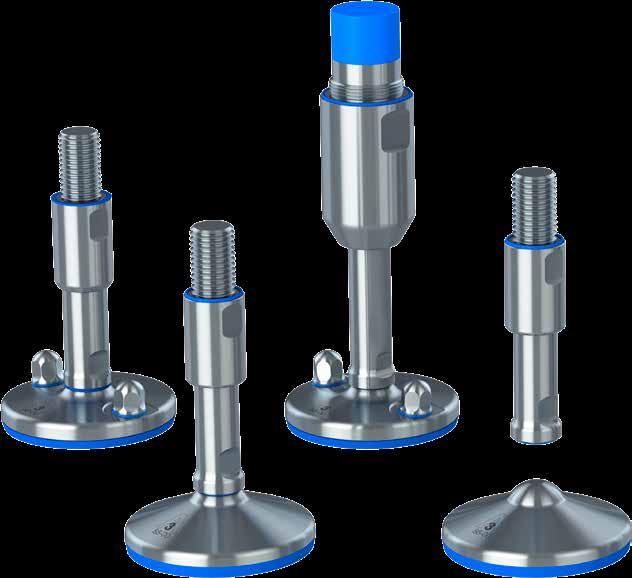

Die weltweit einizigen Maschinenfüße mit hygienischer Zertifizierung nach 3-A, USDA & EHEDG Standards zum Einsatz in hygienischen Produktionsumgebungen

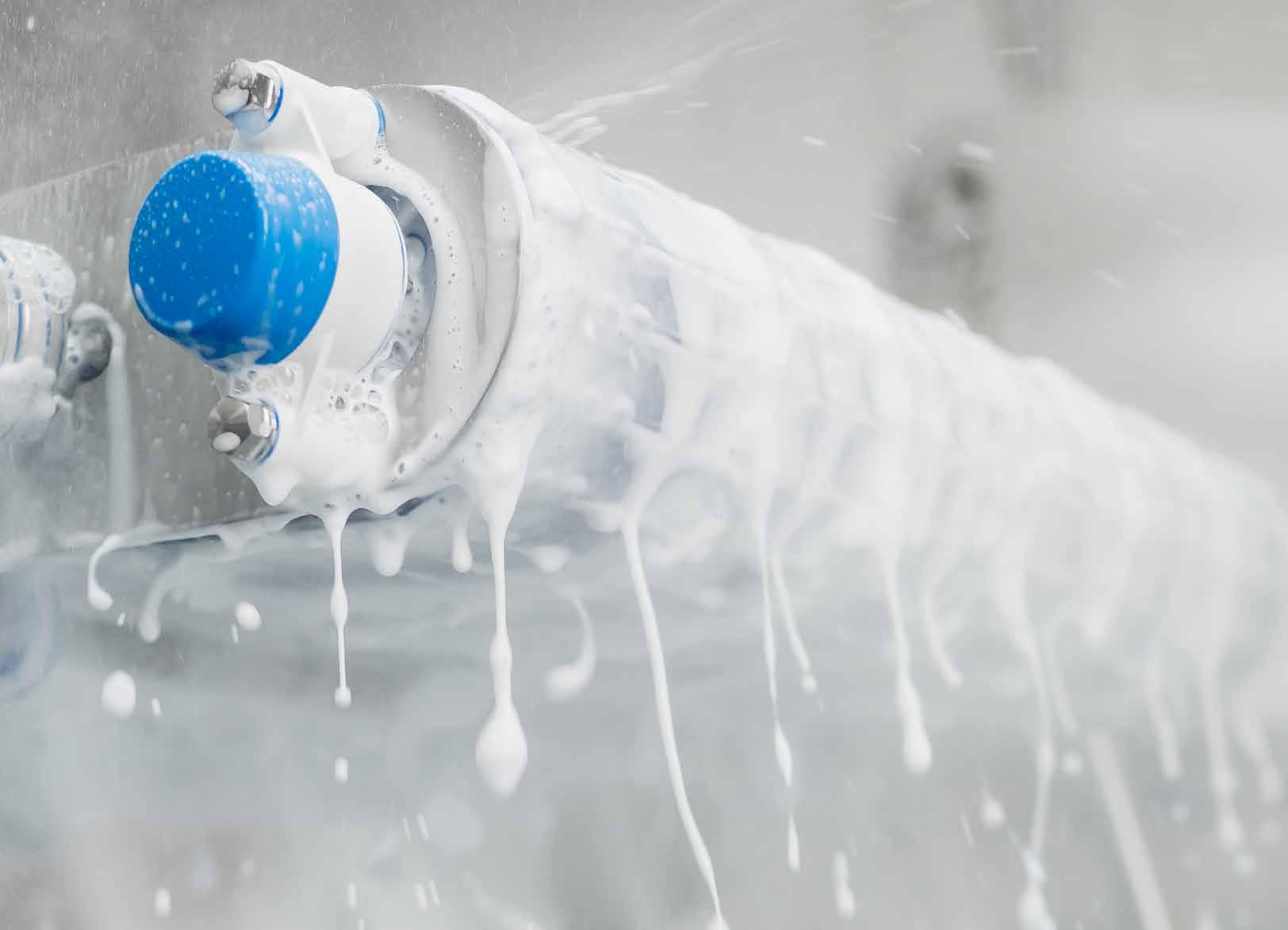

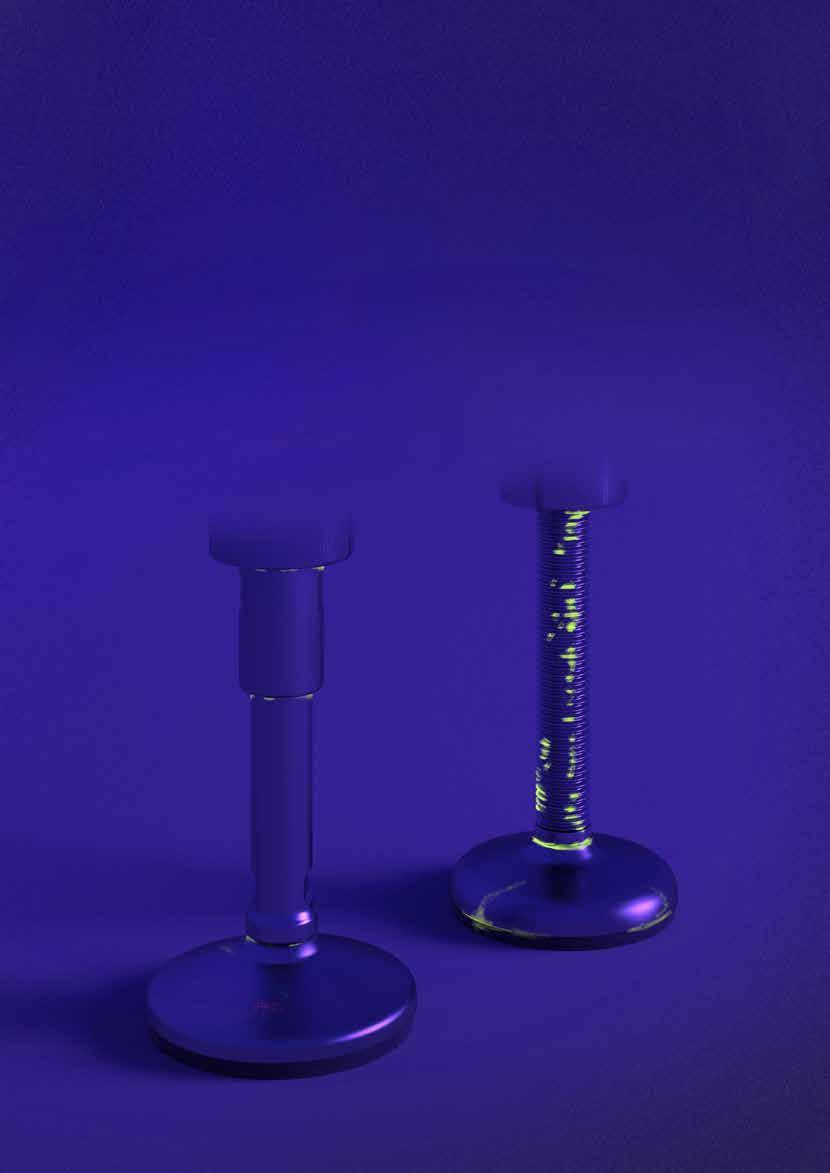

Abperlende Oberflächen, gedichtete bewegliche Teile ohne frei liegende Gewinde sichern absolut minimalen Reinigungsaufwand und höchste Hygienesicherheit
Alle verarbeitenden Branchen unterliegen immer schärferen Vorschriften, was die Bedeutung von Ressourcenverbrauch, Produktsicherheit und offiziellen Hygienezertifkaten steigert.
Die 3-A, USDA & EHEDG zertifzierten Maschinenfüße reduzieren den Wasserverbrauch, die erforderlichen Reinigungsressourcen und zusätzlich das Kontaminationsrisiko in der Produktion. Mit den zertifzierten NGI Maschinenfüßen stärken Sie in hygienischer Hinsicht den ROI Ihrer Ausrüstungen und den Ihrer Kunden.

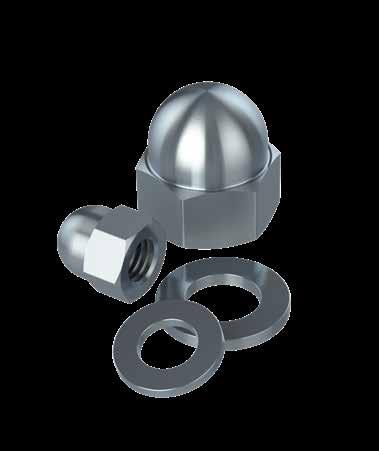

Zertifzierte hygienische Maschinenfüße werden immer mit Hygienemuttern geliefert.

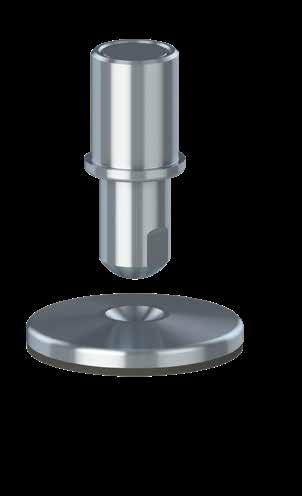

Besondere Eigenschaften

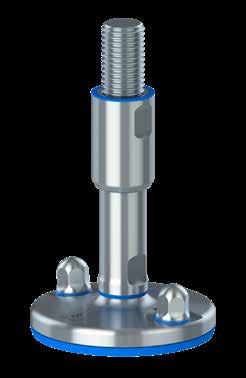

- Höheneinstellung 107 mm –199 mm
- Gewichtsbelastung durch solide Fußplatte bis 110.000 N
- 3-A & EHEDG Logo auf der Fußplatte für anerkannte Zertifzierung

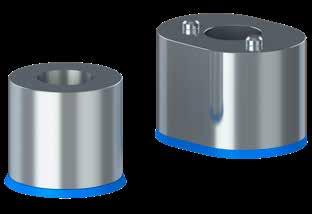

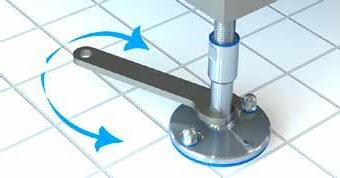

- Gewinde von hygienischer Hülse abgedeckt, die als Kontermutter wirkt
- Optionale hygienischer Top Hülse
- Sicherung vor freiliegendem Gewinde
- Optimiertes hygienisches Design
- Oberfläche 0,8 µm RA
- 2 Löcher zur Bodenbefestigung lauf EHEDG Vorschrift
- Spezielle hygienische Dichtungen

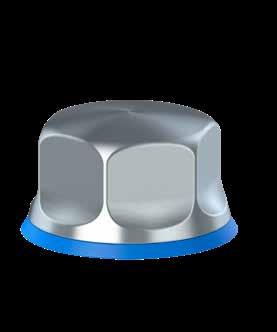

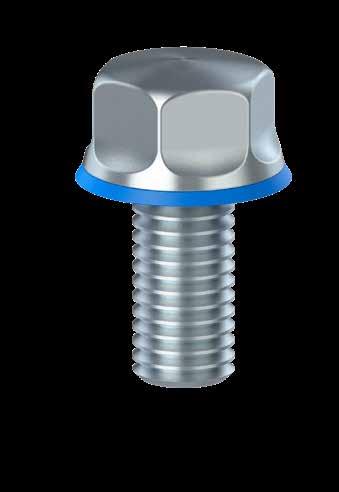

- Hygienische Hutmuttern im Lieferumfang
Besondere Eigenschaften
- Höheneinstellung 107 mm – 199 mm
- Gewichtsbelastung durch solide Fußplatte bis 110.000 N
- 3-A & EHEDG Logo auf der Fußplatte für anerkannte Zertifzierung
- Gewinde von hygienischer Hülse abgedeckt, die als Kontermutter wirkt
- Optionale hygienischer Top Hülse
- Optimiertes hygienisches Design
- Oberfläche 0,8 µm RA
- 2 Löcher zur Bodenbefestigung lauf EHEDG Vorschrift
- Spezielle hygienische Dichtungen
- Hygienische Hutmuttern im Lieferumfang

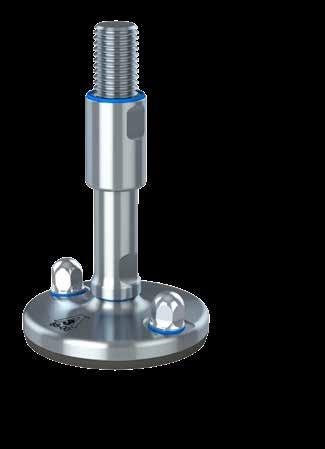

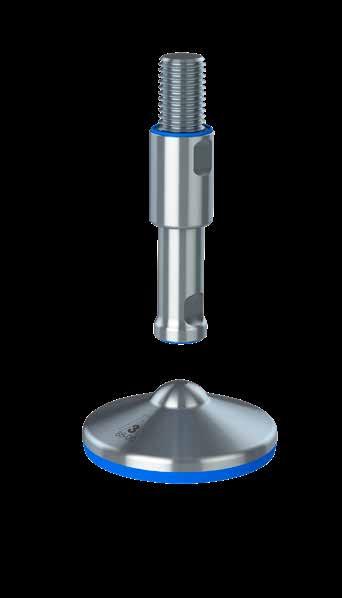

Besondere Eigenschaften
- Höheneinstellung 96 mm – 327 mm
- Gewichtsbelastung durch solide Fußplatte bis 95.500 N
- 3-A und EHEDG Logo auf der Fußplatte für anerkannte Zertifzierung
- 3-A, EHEDG & USDA zertifziert
- Abgedichtetes reibungsarmes Gewinde (Lebensdauerschmierung)
- Flexible Montage mit optionalen Flanschen oder Gewindeadapter
- Optimiertes hygienisches Design
- Oberfläche 0,8 µm RA
- 2 Löcher zur Bodenbefestigung lauf EHEDG Vorschrift
- Spezielle hygienische Dichtungen
- Hygienische Hutmuttern im Lieferumfang
• EHEDG Zertifzierung „TYPE EL – 1st CLASS“ und 3-A Zertifzierung „88-00“
• USDA Zertifzierung „Dairy“ und „NSF/ANIS/3-A 14159-1-2014“
• Offizielle Hygienezertifkate liegen jeder Lieferung bei
• Abperlende Oberflächen und Sicherheit vor frei liegendem Gewinde für absolut minimalen Reinigungsaufwand
• Reibungsarme Scheibe zwischen Spindel und Fußplatte für einfache Einstellung
• Alle beweglichen Teile sind 100% hygienisch abgedichtet, auch wenn die Belastung des Fußes entfernt wird
• Vulkanisiertes, FDA-zugelassenes, vibrationshemmendes und rutschfestes Gummi verhindert das Eindringen von Bakterien unter die Fußplatte
• Edelstahl AISI 304/A2, 1.4301. Optional AISI 316/A4, 1.4401
• Mehr als 1.000 Varianten lieferbar (Gewichtsbelastung, Höheneinstellung, Teile für flexible Montage)
• Alle Dichtungen sind blau und so von Scansystemen erkennbar
• Muster- und patentgeschützt

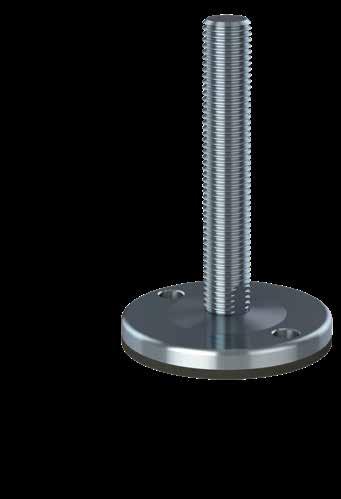

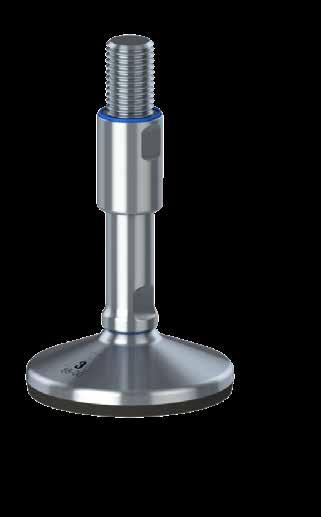

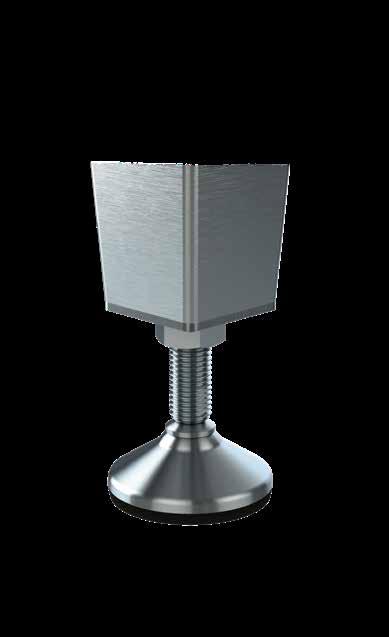

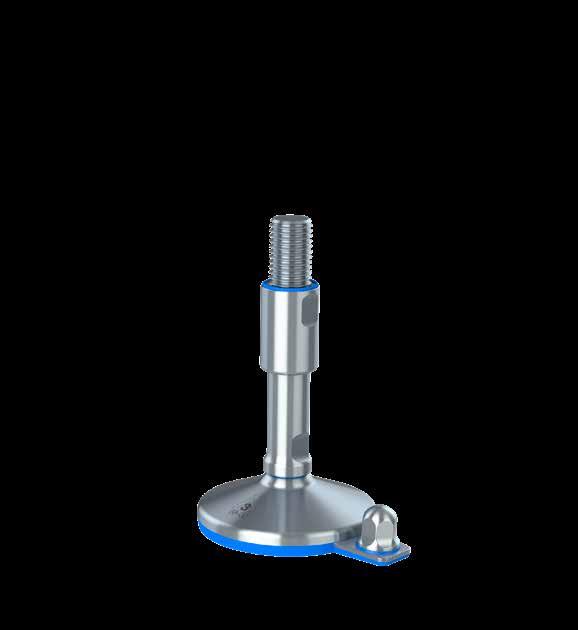

Besondere Eigenschaften
- Höheneinstellung 104 mm – 206 mm
- Gewichtsbelastung bis 65.000 N
- 3-A Logo auf der Fußplatte für anerkannte Zertifzierung
- Gewinde von hygienischer Hülse abgedeckt, die als Kontermutter wirkt
- Optionale Top Hülse

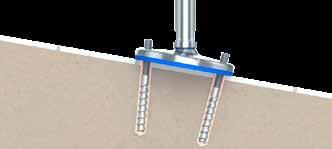

- Optionale Bodenbefestigung einschließlich hygienischer Hutmuttern

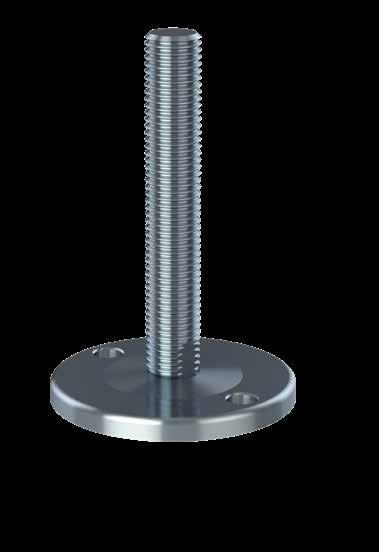

Besondere Eigenschaften
- Höheneinstellung 101 mm – 197 mm
- Gewichtsbelastung durch solide Fußplatte bis 110.000 N
- 3-A Logo auf der Fußplatte für anerkannte Zertifzierung
- Gewinde von hygienischer Hülse abgedeckt, die als Kontermutter wirkt
- Optionale Top Hülse
- Optionale Bodenbefestigung einschließlich hygienischer Hutmuttern
Besondere Eigenschaften
- Höheneinstellung 109 mm – 208 mm
- Gewichtsbelastung bis 75.000 N
- Die Fußplatte und die Spindel sind zwei getrennte Teile
- Diametral zentrierte Erhöhung auf der Fußplatte
- 3-A Logo auf der Fußplatte für anerkannte Zertifzierung
- Gewinde von hygienischer Hülse abgedeckt, die als Kontermutter wirkt
- Optionale Top Hülse
Alle verarbeitenden Branchen unterliegen immer schärferen Vorschriften, was die Bedeutung von Ressourcenverbrauch, Produktsicherheit und offiziellen Hygienezertifkaten steigert. Die 3-A, USDA & EHEDG zertifzierten Maschinenfüße reduzieren den Wasserverbrauch, die erforderlichen Reinigungsressourcen und zusätzlich das Kontaminationsrisiko in der Produktion. Mit den zertifzierten NGI Maschinenfüßen stärken Sie in hygienischer Hinsicht den ROI Ihrer Ausrüstungen und den Ihrer Kunden.
Zertifzierte hygienische Maschinenfüße werden immer mit Hygienemuttern geliefert.
Besondere Eigenschaften
- Höheneinstellung 99 mm – 335 mm
- Gewichtsbelastung bis 65.000 N
- 3-A Logo auf der Fußplatte für anerkannte Zertifzierung
- Abgedichtetes reibungsarmes Gewinde (Lebensdauerschmierung)
- Flexible Montage mit optionalen Flanschen oder Gewindeadapter
- Kein Risiko, die Hülse zu stark anzuziehen und dadurch das Gewinde freizulegen
- Optionale Bodenbefestigung einschließlich hygienischer Hutmuttern
Besondere Eigenschaften
- Höheneinstellung 96 mm – 326 mm
- Gewichtsbelastung durch solide Fußplatte bis 110.000 N
- 3-A Logo auf der Fußplatte für anerkannte Zertifzierung
- USDA zertifziert
- Abgedichtetes reibungsarmes Gewinde (Lebensdauerschmierung)
- Flexible Montage mit optionalen Flanschen oder Gewindeadapter
- Optionale Bodenbefestigung einschließlich hygienischer Hutmuttern

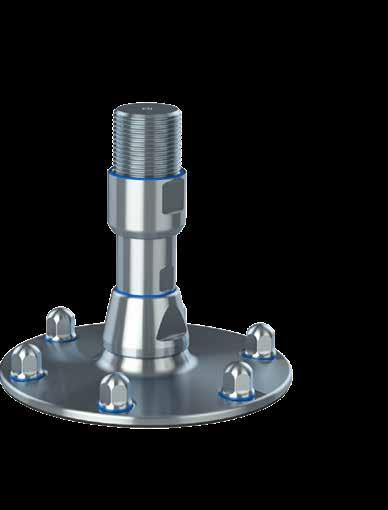

Besondere Eigenschaften
- Höheneinstellung 104 mm – 335 mm
- Gewichtsbelastung bis 75.000 N
- Die Fußplatte und die Spindel sind zwei getrennte Teile
- Diametral zentrierte Erhöhung auf der Fußplatte
- 3-A Logo auf der Fußplatte für anerkannte Zertifzierung
- 3-A & USDA zertifziert
- Abgedichtetes reibungsarmes Gewinde (Lebensdauerschmierung)
- Flexible Montage mit optionalen Flanschen oder Gewindeadapter
Besondere Eigenschaften
– Höheneinstellung 115 mm – 218 mm
– Gewichtsbelastung bis 5 Tonnen
– Spindelgrößen M16, M20, M24, M30 und M36
– Fußplattengrößen Ø 80, Ø 105, Ø 125 und Ø 150 mm
– Ausgleich von bis zu 5° Boden- bzw. Gerätegefälle
– Vulkanisierter, FDA-zugelassener, vibrationshemmender, rutschfester Gummi
– Gewinde mit Hygieneabdeckhülse als Kontermutter
Besondere Eigenschaften
– Höheneinstellung 115 mm – 217 mm
– Gewichtsbelastung bis 5 Tonnen
– Spindelgrößen M16, M20, M24, M30 und M36
– Fußplattengrößen Ø 105, Ø 125 und Ø 150 mm
– Ausgleich von bis zu 10° Boden- bzw. Gerätegefälle
– Gewinde mit Hygieneabdeckhülse als Kontermutter
Besondere Eigenschaften
– Höheneinstellung 115 mm – 218 mm
– Gewichtsbelastung bis 5 Tonnen
– Spindelgrößen M16, M20, M24, M30 und M36
– Fußplattengrößen Ø 105, Ø 125 und Ø 150 mm
– Ausgleich von bis zu 5° Boden- bzw. Gerätegefälle
– Vulkanisierter, FDA-zugelassener, vibrationshemmender, rutschfester Gummi
– Gewinde mit Hygieneabdeckhülse als Kontermutter
– Von der Wiegefußplatte getrennte Spindel erleichtert die Wartung
– Indirekte Verbindung von Spindel und Wägezelle durch die Fußplatte

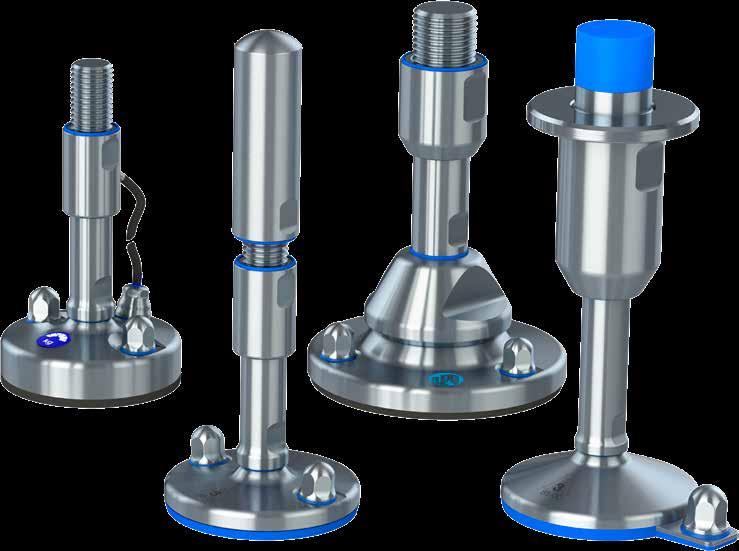

Alle verarbeitenden Branchen unterliegen immer schärferen Vorschriften, was die Bedeutung von Ressourcenverbrauch, Produktsicherheit und offiziellen Hygienezertifkaten steigert.
Die 3-A, USDA & EHEDG zertifzierten Maschinenfüße reduzieren den Wasserverbrauch, die erforderlichen Reinigungsressourcen und zusätzlich das Kontaminationsrisiko in der Produktion. Mit den zertifzierten NGI Maschinenfüßen stärken Sie in hygienischer Hinsicht den ROI Ihrer Ausrüstungen und den Ihrer Kunden.
Zertifzierte hygienische Maschinenfüße werden immer mit Hygienemuttern geliefert.
Besondere Eigenschaften
– Höheneinstellung 115 mm – 217 mm
– Gewichtsbelastung bis 5 Tonnen
– Spindelgrößen M16, M20, M24, M30, M36
– Fußplattengrößen Ø 105, Ø 125 und Ø 150 mm
– Ausgleich von bis zu 10° Boden- bzw. Gerätegefälle
– Von der Wiegefußplatte getrennte Spindel erleichtert die Wartung
– Indirekte Verbindung von Spindel und Wägezelle durch die Fußplatte
Besondere Eigenschaften
– Höheneinstellung 155 mm - 285 mm
- Zertifziert nach USDA Hygienestandard
- Konstruktion nach den 3-A und EHEDG Hygienestandards
– Erhältlich in zwei Standardlängen pro Durchmesser
– Mit Hygienehülsen ausgestattet

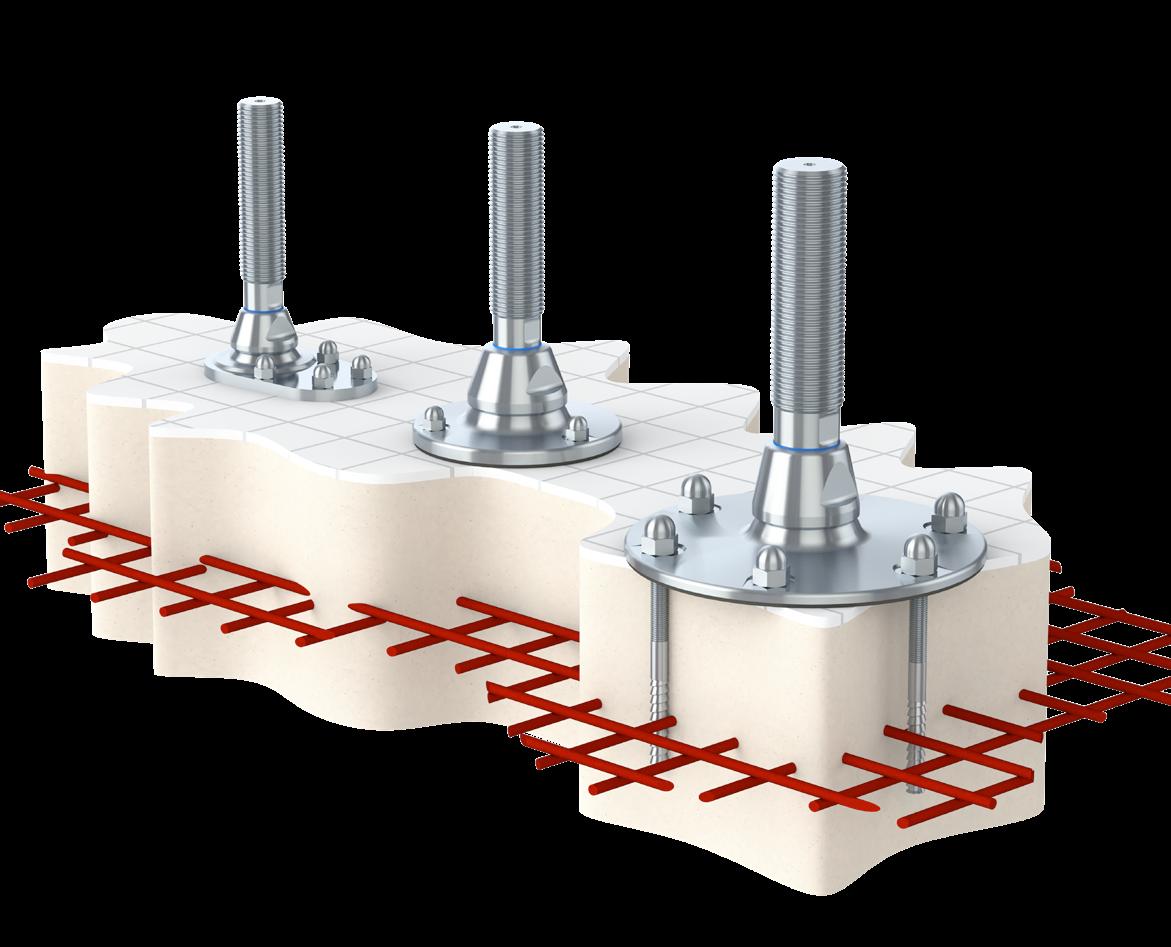

– Beste Erdbebensicherheit durch kreisförmige Anordnung der Verankerung
– Spindelgrößen M30, M36, M42, M48 und M56 mm
Besondere Eigenschaften
– Höheneinstellung 221 mm - 355 mm
- Zertifziert nach USDA Hygienestandard
- Konstruktion nach den 3-A und EHEDG Hygienestandards
– Erhältlich in zwei Standardlängen pro Durchmesser
– Mit Hygienehülsen ausgestattet
– Beste Erdbebensicherheit durch kreisförmige Anordnung der Verankerung
– Spindelgrößen M56, M64, M72, M80 & M90 mm
Diese Anleitungen müssen befolgt werden, um die zertifziert hygienische Konstruktion und Funktionalität zu gewährleisten. Diese Dokumentation ist dem Maschinenfuß beigefügt und muss stets dem Endnutzer übergeben werden.
Dieses Reinigungs- und Wartungshandbuch beschreibt die Reinigung und Wartung des Maschinenfußes nach der Installation.
Dieses Installationshandbuch beschreibt die Installation des Maschinenfußes an der Maschine bzw. Ausrüstung, die er tragen soll.
Diese Konformitätserklärung führt alle Vorschriften und Normen auf, die NGI erfüllt. Dies garantiert, dass Produkte von NGI stets die jeweils geltenden Anforderungen erfüllen.

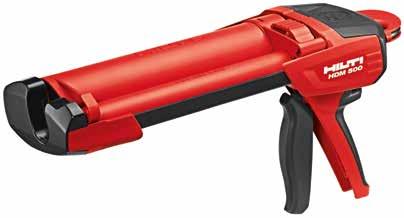

NGI kann alles erforderliche Zubehör liefern, was eine schnelle und einfache Installation des Maschinenfußes garantiert. Außer Standardzubehör können wir auch maßgeschneidertes Zubehör liefern.
Diese Anleitungen müssen befolgt werden, um die zertifziert hygienische Konstruktion und Funktionalität zu gewährleisten.

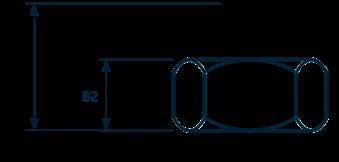

ZERTIFIZIERT HYGIENISCHE
HUTMUTTER
- Zertifziert gemäß EHEDG Hygienestandard TYPE EL – CLASS I AUX
- Minimiert die Reinigungszeit und den Wasserverbrauch
- Oberflächen mit maximaler Rauheit von 0,8 µm RA
- Erhältlich in den Größen M6-M24
- Werden mit allen zertifziert hygienischen Maschinenfüßen mit Bodenbefestigung geliefert
ZERTIFIZIERT HYGIENISCHE
HUTMUTTER – FLACH
- Zertifziert gemäß EHEDG Hygienestandard TYPE EL – CLASS I AUX
- Minimiert die Reinigungszeit und den Wasserverbrauch
- Oberflächen mit maximaler Rauheit von 0,8 µm RA
- Erhältlich in den Größen M5-M24
ZERTIFIZIERT HYGIENISCHE
- Top Hülse mit blauer, von Scansystemen erkennbarer Dichtung
- Garantiert hygienische Top Hülse des frei liegenden Gewindes
- Minimaler Reinigungsaufwand durch abperlende Oberflächen
- In Standard- und individuellen Maßen lieferbar
- Zubehör für das XHFV & ZHFVJ System

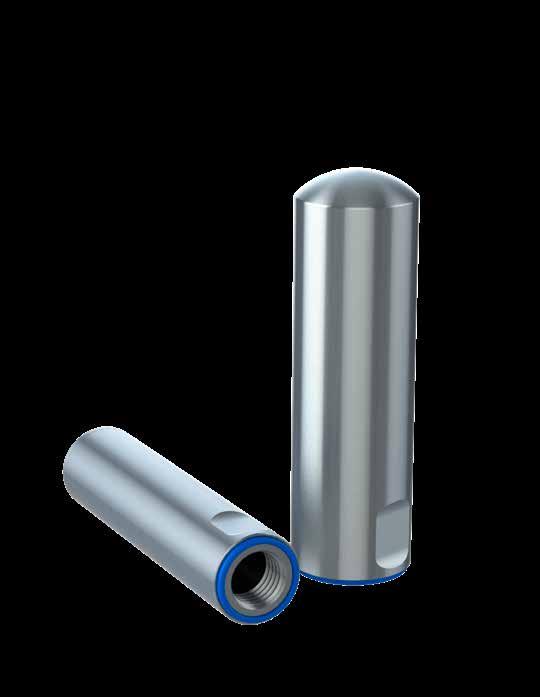

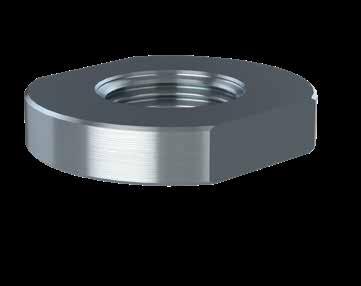

- Adapter für andere(n) Gewindegröße/-typ und Verlängerung der Hülse. Mit blauen, von Scansystemen erkennbaren Dichtungen.
- Die Flansche sind quadratisch oder rund und werden geschraubt oder geschweißt. Viele verschiedene Größen lieferbar.
- Zertifziert gemäß EHEDG Hygienestandard TYPE EL – CLASS I AUX
- Minimiert die Reinigungszeit und den Wasserverbrauch
- Oberflächen mit maximaler Rauheit von 0,8 µm RA
- Erhältlich in den Größen M5-M24
Der muster- und patentgeschützte massive ZHJS
Maschinenfuß ist die optimale Wahl für SchwerlastMaschinen und Ausrüstungen, die strengste Hygieneanforderungen erfüllen müssen.
Das Gewinde ist von einer hygienischen Hülse abgedeckt, die nicht überjustiert werden kann und frei liegendes Gewinde sicher verhindert. Die Hülse wirkt auch als Kontermutter.
Der ZHJS ist für die Bodenbefestigung mit zwei Befestigungs-löchern in der Fußplatte vorgesehen. Hygienische Hutmuttern im Lieferumfang.
Alle beweglichen Teile sind 100% hygienisch abgedichtet, auch wenn die Belastung des Fußes entfernt wird. Alle Dichtungen sind blau und können so von Scansystemen erkannt werden.
Die abperlenden Oberflächen minimieren den Reinigungsaufwand. Zusätzlich ist der Fuß zum Boden hin hygienisch mit vulkanisiertem, FDA-zugelassenem, vibrationshemmendem und rutschfestem Gummi abgedichtet, der das Eindringen von Bakterien unter die Fußplatte verhindert.
Auf Anfrage erhältlich:
- Offizielle 3-A, USDA und EHEDG Hygienezertifkate
- Installationsanleitungen
- Reinigungs- und Wartungshinweise
Jede Lieferung enthält:
- Zertifziert hygienische Hutmuttern
Zertifiziert hygienisch
Minimierte Reinigungszeit
Minimierter Wasserverbrauch
FUßPLATTE
Der muster- und patentgeschützte massive ZHJC Maschinenfuß ist die optimale Wahl für SchwerlastMaschinen und Ausrüstungen, die strengste Hygieneanforderungen erfüllen müssen. Das Gewinde ist von einer hygienischen Hülse abgedeckt, die nicht zu stark eingestellt werden kann und frei liegendes Gewinde sicher verhindert. Die Hülse wirkt auch als Kontermutter.
Der ZHJC ist für die Bodenbefestigung mit zwei Befestigungslöchern in der Fußplatte vorgesehen. Hygienische Hutmuttern im Lieferumfang. Alle beweglichen Teile sind 100% hygienisch abgedichtet, auch wenn die Belastung des Fußes entfernt wird. Alle Dichtungen sind blau und können so von Scansystemen erkannt werden.
Die abperlenden Oberflächen minimieren den Reinigungsaufwand. Zusätzlich ist der Fuß zum Boden hin hygienisch mit vulkanisiertem, FDA-zugelassenem, vibrationshemmendem und rutschfestem Gummi abgedichtet, der das Eindringen von Bakterien unter die Fußplatte verhindert.
Auf Anfrage erhältlich:
- Offizielle 3-A und EHEDG Hygienezertifkate
- Installationsanleitungen
- Reinigungs- und Wartungshinweise
Jede Lieferung enthält:
- Zertifziert hygienische Hutmuttern
Minimierte Reinigungszeit Zertifiziert hygienisch
Minimierter Wasserverbrauch
Die muster- und patentgeschützte ZHFVJ Maschinenfuß ist die optimale Wahl für Maschinen und Ausrüstungen, die strengste Hygieneanforderungen erfüllen müssen. Der ZHFVJ bietet eine extra lange Justierung von 100 mm und hat ein abgedichtetes reibungsarmes Gewinde (Lebensdauerschmierung).
Flexible Montage mit optionalen Flanschen oder Gewindadapter; kein Risiko, die Hülse zu stark anzuziehen und dadurch das Gewinde freizulegen.
Alle beweglichen Teile sind 100% hygienisch abgedichtet, auch wenn die Belastung des Fußes entferd wird. Alle Dichtungen sind blau und können so von Scansystemen erkannt werden. Die abperlenden Oberflächen minimieren den Reinigungsaufwand. Zusätzlich ist der Fuß zum Boden hin hygienisch mit vulanisiertem, FDA-zugelassenem, vibrationshemmendem und rutschfestem Gummi abgedichtet, der das Eindringen von Bakterien unter die Fußplatte verhindert.
Der ZHFVJ ist für die Bodenbefestigung mit zwei Befestigungslöchern in der Fußplatte vorgesehen.
Auf Anfrage erhältlich:
- Offizielle 3-A, USDA und EHEDG Hygienezertifkate
- Installationsanleitungen
- Reinigungs- und Wartungshinweise
Jede Lieferung enthält:
- Zertifziert hygienische Hutmuttern
Zertifiziert hygienisch
Minimierte Reinigungszeit
Minimierter Wasserverbrauch
Der muster- und patentgeschützte XH Maschinenfuß ist die optimale Wahl für Maschinen und Ausrüstungen, die strengste Hygieneanforderungen erfüllen müssen.
Das Gewinde ist von einer hygienischen Hülse abgedeckt, die nicht überjustiert werden kann und deshalb frei liegendes Gewinde sicher verhindert. Die Hülse wirkt auch als Kontermutter.
Alle beweglichen Teile sind 100% hygienisch abgedichtet, auch wenn die Belastung des Fußes entfernt wird. Alle Dichtungen sind blau und können so von Scansystemen erkannt werden.
Die abperlenden Oberflächen minimieren den Reinigungsaufwand. Zusätzlich ist der Fuß zum Boden hin hygienisch mit vulkanisiertem, FDA-zugelassenem, vibrationshemmendem und rutschfestem Gummi abgedichtet, der das Eindringen von Bakterien unter die Fußplatte verhindert.
Auf Anfrage erhältlich:
- Offizielle 3-A Hygienezertifkate
- Installationsanleitungen
- Reinigungs- und Wartungshinweise
Minimierte Reinigungszeit Zertifiziert hygienisch
Minimierter Wasserverbrauch
Der muster- und patentgeschützte XH Fixing Maschinenfuß ist die optimale Wahl für Maschinen und Ausrüstungen, die strengste Hygieneanforderungen erfüllen müssen.
Der XH Fixing ist für die Bodenbefestigung mit der Befestigungsplatte vorgesehen. Zertifzierte hygienische Maschinenfüße werden immer mit Hygienemuttern geliefert.
Das Gewinde ist von einer hygienischen Hülse abgedeckt, die nicht zu stark eingestellt werden kann und frei liegendes Gewinde sicher verhindert. Die Hülse wirkt auch als Kontermutter.
Alle beweglichen Teile sind 100% hygienisch abgedichtet, auch wenn die Belastung des Fußes entfernt wird. Alle Dichtungen sind blau und können so von Scansystemen erkannt werden.
Die abperlenden Oberflächen minimieren den Reinigungsaufwand. Zusätzlich ist der Fuß zum Boden hin hygienisch mit vulkanisiertem, FDA-zugelassenem, vibrationshemmendem und rutschfestem Gummi abgedichtet, der das Eindringen von Bakterien unter die Fußplatte verhindert.
Auf Anfrage erhältlich:
- Offizielle 3-A Hygienezertifkate
- Installationsanleitungen
- Reinigungs- und Wartungshinweise
Jede Lieferung enthält:
- Zertifziert hygienische Hutmuttern
Minimierte Reinigungszeit Zertifiziert hygienisch
Minimierter Wasserverbrauch
HÜLSE
Gesamthöhe = A + B Minimale nutzbare Höhe = B + L Maximale nutzbare Höhe = B + L + C Maximale Nennlast
Der muster- und patentgeschützte massive XHG Maschinenfuß ist die optimale Wahl für SchwerlastMaschinen und -Ausrüstungen, die strengste Hygieneanforderungen erfüllen müssen.
Alle beweglichen Teile sind 100% hygienisch abgedichtet, auch wenn die Belastung des Fußes entfernt wird. Alle Dichtungen sind blau und können so von Scansystemen erkannt werden.
Die abperlenden Oberflächen minimieren den Reinigungsaufwand. Zusätzlich ist der Fuß zum Boden hin hygienisch mit vulkanisiertem, FDA-zugelassenem, vibrationshemmendem und rutschfestem Gummi abgedichtet, der das Eindringen von Bakterien unter die Fußplatte verhindert.
Auf Anfrage erhältlich:
- Offizielle 3-A Hygienezertifkate - Installationsanleitungen
- Reinigungs- und Wartungshinweise
Zertifiziert hygienisch
Minimierte Reinigungszeit
Minimierter Wasserverbrauch
FUßPLATTE
HÜLSE
Der muster- und patentgeschützte massive XHJ Maschinenfuß ist die optimale Wahl für Schwerlast-Maschinen und -Ausrüstungen, die strengste Hygieneanforderungen erfüllen müssen.
Der XHJ ist für die Bodenbefestigung mit zwei Befestigungslöchern in der Fußplatte vorgesehen. Zertifzierte hygienische Maschinenfüße werden immer mit Hygienemuttern geliefert.
Alle beweglichen Teile sind 100% hygienisch abgedichtet, auch wenn die Belastung des Fußes entfernt wird. Alle Dichtungen sind blau und können so von Scansystemen erkannt werden.
Die abperlenden Oberflächen minimieren den Reinigungsaufwand. Zusätzlich ist der Fuß zum Boden hin hygienisch mit vulkanisiertem, FDA-zugelassenem, vibrationshemmendem und rutschfestem Gummi abgedichtet, der das Eindringen von Bakterien unter die Fußplatte verhindert.
Auf Anfrage erhältlich:
- Offizielle 3-A Hygienezertifkate
- Installationsanleitungen
- Reinigungs- und Wartungshinweise
Jede Lieferung enthält:
- Zertifziert hygienische Hutmuttern
Minimierte Reinigungszeit Zertifiziert hygienisch
Minimierter Wasserverbrauch
HÜLSE

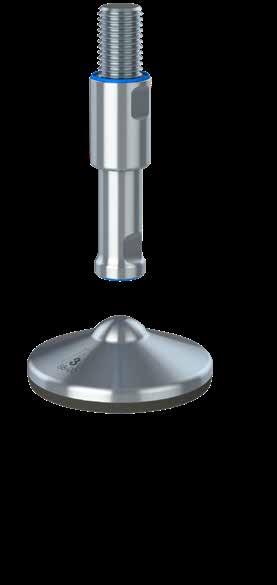

Der muster- und patentgeschützte XHTMaschinenfuß ist die optimale Wahl für Maschinen und Ausrüstungen, die strengste Hygieneanforderungen erfüllen müssen.

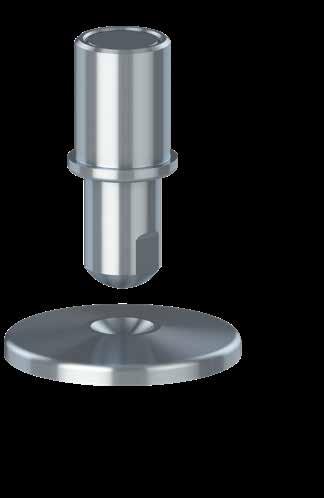

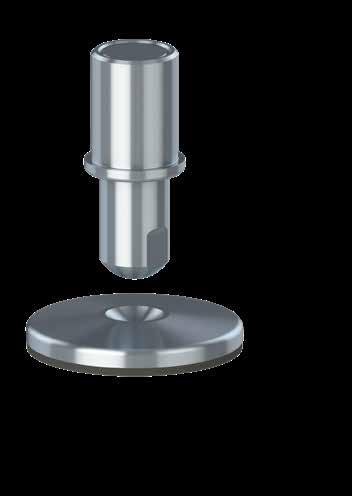

Der XHT besteht aus einer separaten Fußplatte und Spindel, die an der diametral zentrierten Erhöhung auf der Fußplatte verbunden sind.
Alle beweglichen Teile sind 100% hygienisch abgedichtet. Alle Dichtungen sind blau und können so von Scansystemen erkannt werden.
Die abperlenden Oberflächen minimieren den Reinigungsaufwand. Zusätzlich ist der Fuß zum Boden hin hygienisch mit vulkanisiertem, FDA-zugelassenem, vibrationshemmendem und rutschfestem Gummi abgedichtet, der das Eindringen von Bakterien unter die Fußplatte verhindert.
Auf Anfrage erhältlich:
- Offizielle 3-A Hygienezertifkate
- Installationsanleitungen
- Reinigungs- und Wartungshinweise
Minimierte Reinigungszeit Zertifiziert hygienisch
Minimierter Wasserverbrauch
SPINDEL
HÜLSE
Der muster- und patentgeschützte XHFV Maschinenfuß ist die optimale Wahl für Maschinen und Ausrüstungen, die strengste Hygieneanforderungen erfüllen müssen.
Der XHFV bietet eine extra lange Justierung von 100 mm und hat ein abgedichtetes reibungsarmes Gewinde (Lebensdauerschmierung).
Flexible Montage mit optionalen Flanschen oder Gewindeadapter; kein Risiko, die Hülse zu stark anzuziehen und dadurch das Gewinde freizulegen.
Alle beweglichen Teile sind 100% hygienisch abgedichtet, auch wenn die Belastung des Fußes entfernt wird. Alle Dichtungen sind blau und können so von Scansystemen erkannt werden.
Die abperlenden Oberflächen minimieren den Reinigungsaufwand. Zusätzlich ist der Fuß zum Boden hin hygienisch mit vulkanisiertem, FDA-zugelassenem, vibrationshemmendem und rutschfestem Gummi abgedichtet, der das Eindringen von Bakterien unter die Fußplatte verhindert.
Auf Anfrage erhältlich:
- Offizielle 3-A & USDA Hygienezertifkate
- Installationsanleitungen
- Reinigungs- und Wartungshinweise
Minimierte Reinigungszeit Zertifiziert hygienisch
Minimierter Wasserverbrauch
FUßPLATTE
HÜLSE
Der muster- und patentgeschützte XHFV Fixing Maschinenfuß ist die optimale Wahl für Maschinen und Ausrüstungen, die strengste Hygieneanforderungen erfüllen müssen.
Der XHFV Fixing ist für die Bodenbefestigung mit der Befestigungsplatte vorgesehen. Zertifzierte hygienische Maschinenfüße werden immer mit Hygienemuttern geliefert.
Der XHFV Fixing bietet eine extra lange Justierung von 100 mm und hat ein abgedichtetes reibungsarmes Gewinde (Lebensdauerschmierung).
Flexible Montage mit optionalen Flanschen oder Gewindeadapter; kein Risiko, die Hülse zu stark anzuziehen und dadurch das Gewinde freizulegen.
Alle beweglichen Teile sind 100% hygienisch abgedichtet, auch wenn die Belastung des Fußes entfernt wird. Alle Dichtungen sind blau und können so von Scansystemen erkannt werden.
Die abperlenden Oberflächen minimieren den Reinigungsaufwand. Zusätzlich ist der Fuß zum Boden hin hygienisch mit vulkanisiertem, FDA-zugelassenem, vibrationshemmendem und rutschfestem Gummi abgedichtet, der das Eindringen von Bakterien unter die Fußplatte verhindert.
Auf Anfrage erhältlich:
- Offizielle 3-A & USDA Hygienezertifkate
- Installationsanleitungen
- Reinigungs- und Wartungshinweise
Jede Lieferung enthält:
Minimierte Reinigungszeit Zertifiziert hygienisch
Minimierter Wasserverbrauch
FUßPLATTE
- Zertifziert hygienische Hutmuttern

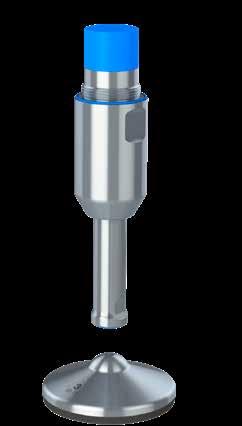

Der muster- und patentgeschützte massive XHFVG Maschinenfuß ist die optimale Wahl für Schwerlast-Maschinen und -Ausrüstungen, die strengste Hygieneanforderungen erfüllen müssen.
Der XHFVG bietet eine extra lange Justierung von 100 mm und hat ein abgedichtetes reibungsarmes Gewinde (Lebensdauerschmierung).
Flexible Montage mit optionalen Flanschen oder Gewindeadapter; kein Risiko, die Hülse zu stark anzuziehen und dadurch das Gewinde freizulegen.
Alle beweglichen Teile sind 100% hygienisch abgedichtet, auch wenn die Belastung des Fußes entfernt wird. Alle Dichtungen sind blau und können so von Scansystemen erkannt werden.
Die abperlenden Oberflächen minimieren den Reinigungsaufwand. Zusätzlich ist der Fuß zum Boden hin hygienisch mit vulkanisiertem, FDA-zugelassenem, vibrationshemmendem und rutschfestem Gummi abgedichtet, das das Eindringen von Bakterien unter die Fußplatte verhindert.
Auf Anfrage erhältlich:
- Offizielle 3-A und USDA Hygienezertifkate
- Installationsanleitungen
- Reinigungs- und Wartungshinweise
Minimierte Reinigungszeit Zertifiziert hygienisch
Minimierter Wasserverbrauch
FUßPLATTE
HÜLSE SPINDEL
Der muster- und patentgeschützte massive XHFVJ Maschinenfuß ist die optimale Wahl für Schwerlast-Maschinen und -Ausrüstungen, die strengste Hygieneanforderungen erfüllen müssen.
Der XHFVJ bietet eine extra lange Justierung von 100 mm und hat ein abgedichtetes reibungsarmes Gewinde (Lebensdauerschmierung).
Der XHFVJ ist für die Bodenbefestigung mit zwei Befestigungslöchern in der Fußplatte vorgesehen. Zertifzierte hygienische Maschinenfüße werden immer mit Hygienemuttern geliefert.
Flexible Montage mit optionalen Flanschen oder Gewindeadapter; kein Risiko, die Hülse zu stark anzuziehen und dadurch das Gewinde freizulegen.
Alle beweglichen Teile sind 100% hygienisch abgedichtet, auch wenn die Belastung des Fußes entfernt wird. Alle Dichtungen sind blau und können so von Scansystemen erkannt werden.
Die abperlenden Oberflächen minimieren den Reinigungsaufwand. Zusätzlich ist der Fuß zum Boden hin hygienisch mit vulkanisiertem, FDA-zugelassenem, vibrationshemmendem und rutschfestem Gummi abgedichtet, das das Eindringen von Bakterien unter die Fußplatte verhindert.
Auf Anfrage erhältlich:
- Offizielle 3-A & USDA Hygienezertifkate
- Installationsanleitungen
- Reinigungs- und Wartungshinweise
Jede Lieferung enthält:
- Zertifziert hygienische Hutmuttern
Zertifiziert hygienisch
Minimierte Reinigungszeit
Minimierter Wasserverbrauch
FUßPLATTE
Der muster- und patentgeschützte XHFVT Maschinenfuß ist die optimale Wahl für Maschinen und Ausrüstungen, die strengste Hygieneanforderungen erfüllen müssen.
Der XHFVT besteht aus einer separaten Fußplatte und Spindel, die an der diametral zentrierten Erhöhung auf der Fußplatte verbunden sind.
Der XHFVT bietet eine extra lange Justierung von 100 mm und hat ein abgedichtetes reibungsarmes Gewinde (Lebensdauerschmierung).
Flexible Montage mit optionalen Flanschen oder Gewindeadapter; kein Risiko, die Hülse zu stark anzuziehen und dadurch das Gewinde freizulegen.
Alle beweglichen Teile sind 100% hygienisch abgedichtet. Alle Dichtungen sind blau und können so von Scansystemen erkannt werden.
Die abperlenden Oberflächen minimieren den Reinigungsaufwand. Zusätzlich ist der Fuß zum Boden hin hygienisch mit vulkanisiertem, FDA-zugelassenem, vibrationshemmendem und rutschfestem Gummi abgedichtet, das das Eindringen von Bakterien unter die Fußplatte verhindert.
Auf Anfrage erhältlich:
- Offizielle 3-A & USDA Hygienezertifkate
- Installationsanleitungen
- Reinigungs- und Wartungshinweisee
Zertifiziert hygienisch
Minimierte Reinigungszeit
Minimierter Wasserverbrauch
FUßPLATTE
Der muster- und patentgeschützte XHW Nivellier-Wiegefuß ist die optimale Wahl für das Aufstellen und Wiegen von Maschinen, Ausrüstungen, Tanks und Kesseln in Umgebungen mit strikten Hygieneanforderungen. Die Wägezelle ist im Fuß gesichert, geführt und geschützt.
- Sicherung: Die Wägezelle ist vor externen gefährlichen mechanischen
Einwirkungen geschützt
- Führung: Es sind starke Kräfte in alle Richtungen ohne Beeinträchtigung der Wägezelle möglich
- Schutz: Vor äußeren Einflüssen wie Korrosion, Temperaturen und Bakterien
Der XHW Maschinenfuß ist zum Boden hin hygienisch mit vulkanisiertem, FDA-zugelassenem, vibrationshemmendem und rutschfestem Gummi abgedichtet, das das Eindringen von Bakterien unter die Fußplatte verhindert und die Wägezelle schützt.
- Wartungsfreies und höheneinstellbares kompaktes Design
- Einfache und schnelle Installation - kein Montagekit erforderlich
- Die verschiedenen Wägezellen decken einen Bereich von 30 kg bis 5000 kg
- Konstruktion nach den 3-A und EHEDG Hygienestandards
- Edelstahl AISI 304/A2, 1.4301 Optional AISI 316/A4, 1.4401
Auf Anfrage erhältlich:
- Datenblatt
- Installationsanleitungen
Minimierte Reinigungszeit Zertifiziert hygienisch
Minimierter Wasserverbrauch
[metri-
- Reinigungs- und Wartungshinweise WÄGEZELLE GEWINDE MIN. [AUSGABE] 2mV/V 4-20mA
GEWINDE [metrsch] W2 [mm] DURCHMESSER Ø2 [mm] HÖHE A2 [mm] EINSTELLUNG C [mm]
Der muster- und patentgeschützte XHGW Nivellier-Wiegefuß ist die optimale Wahl für das Aufstellen und Wiegen von Maschinen, Ausrüstungen, Tanks und Kesseln in Umgebungen mit strikten Hygieneanforderungen. Die Wägezelle ist im Fuß gesichert, geführt und geschützt.
- Sicherung: Die Wägezelle ist vor externen gefährlichen mechanischen
Einwirkungen geschützt
- Führung: Es sind starke Kräfte in alle Richtungen ohne Beeinträchtigung der Wägezelle möglich
- Schutz: Vor äußeren Einflüssen wie Korrosion, Temperaturen und Bakterien
- Wartungsfreies und höheneinstellbares kompaktes Design
- Einfache und schnelle Installation - kein Montagekit erforderlich
- Die verschiedenen Wägezellen decken einen Bereich von 30 kg bis 5000 kg
- Konstruktion nach den 3-A und EHEDG Hygienestandards
- Edelstahl AISI 304/A2, 1.4301 Optional AISI 316/A4, 1.4401
Auf Anfrage erhältlich:
- Datenblatt
- Installationsanleitungen
- Reinigungs- und Wartungshinweise
Minimierte Reinigungszeit Zertifiziert hygienisch
Minimierter Wasserverbrauch
[metrisch] HÖHE A [mm] HÖHE L [mm] W1 [mm]
MESSER Ø1 [mm]
[metrsch] W2 [mm] DURCHMESSER Ø2 [mm] HÖHE A2 [mm]
[N]
C [mm]
Der muster- und patentgeschützte XHJW Nivellier-Wiegefuß ist die optimale Wahl für das Aufstellen und Wiegen von Maschinen, Ausrüstungen, Tanks und Kesseln in Umgebungen mit strikten Hygieneanforderungen. Die Wägezelle ist im Fuß gesichert, geführt und geschützt.
- Sicherung: Die Wägezelle ist vor externen gefährlichen mechanischen
Einwirkungen geschützt
- Führung: Es sind starke Kräfte in alle Richtungen ohne Beeinträchtigung der Wägezelle möglich
- Schutz: Vor äußeren Einflüssen wie Korrosion, Temperaturen und Bakterien
Der XHJW ist für die Bodenbefestigung mit zwei Befestigungslöchern in der Fußplatte vorgesehen.
- Wartungsfreies und höheneinstellbares kompaktes Design
- Einfache und schnelle Installation - kein Montagekit erforderlich
- Die verschiedenen Wägezellen decken einen Bereich von 30 kg bis 5000 kg
- Konstruktion nach den 3-A und EHEDG Hygienestandards
- Edelstahl AISI 304/A2, 1.4301 Optional AISI 316/A4, 1.4401
Auf Anfrage erhältlich:
- Datenblatt
- Installationsanleitungen
- Reinigungs- und Wartungshinweise
Minimierte Reinigungszeit Zertifiziert hygienisch
Minimierter Wasserverbrauch
DURCHMESSER Ø [mm]
oder Spindel Toleranz der Gesamthöhe = +/-1,5 mm WÄGEZELLE GEWINDE MIN. [AUSGABE] 2mV/V 4-20mA
Der muster- und patentgeschützte XHTW Nivellier-Wiegefuß ist die optimale Wahl für das Aufstellen und Wiegen von Maschinen, Ausrüstungen, Tanks und Kesseln in Umgebungen mit strikten Hygieneanforderungen. Die Wägezelle ist im Fuß gesichert, geführt und geschützt.
- Sicherung: Die Wägezelle ist vor externen gefährlichen mechanischen
Einwirkungen geschützt
- Führung: Es sind starke Kräfte in alle Richtungen ohne Beeinträchtigung der Wägezelle möglich
- Schutz: Vor äußeren Einflüssen wie Korrosion, Temperaturen und Bakterien
Der XHTW besteht aus einer separaten Fußplatte und Spindel, die an der diametral zentrierten Erhöhung auf der Fußplatte verbunden sind.
Der XHTW Maschinenfuß ist zum Boden hin hygienisch mit vulkanisiertem, FDA-zugelassenem, vibrationshemmendem und rutschfestem Gummi abgedichtet, das das Eindringen von Bakterien unter die Fußplatte verhindert und die Wägezelle schützt.
- Wartungsfreies und höheneinstellbares kompaktes Design
- Einfache und schnelle Installation - kein Montagekit erforderlich
- Die verschiedenen Wägezellen decken einen Bereich von 30 kg bis 5000 kg
Zertifiziert hygienisch
Minimierte Reinigungszeit
Minimierter Wasserverbrauch
- Konstruktion nach den 3-A und EHEDG Hygienestandards
- Edelstahl AISI 304/A2, 1.4301 Optional AISI 316/A4, 1.4401
Auf Anfrage erhältlich:
- Datenblatt
- Installationsanleitungen
- Reinigungs- und Wartungshinweise
SPINDEL
WÄGEZELLE GEWINDE MIN. [AUSGABE] 2mV/V 4-20mA
Der muster- und patentgeschützte XHGTW Nivellier-Wiegefuß ist die optimale Wahl für das Aufstellen und Wiegen von Maschinen, Ausrüstungen, Tanks und Kesseln in Umgebungen mit strikten Hygieneanforderungen. Die Wägezelle ist im Fuß gesichert, geführt und geschützt.
- Sicherung: Die Wägezelle ist vor externen gefährlichen mechanischen
Einwirkungen geschützt
- Führung: Es sind starke Kräfte in alle Richtungen ohne Beeinträchtigung der Wägezelle möglich
- Schutz: Vor äußeren Einflüssen wie Korrosion, Temperaturen und Bakterien
Der XHGTW besteht aus einer separaten Fußplatte und Spindel, die an der diametral zentrierten Erhöhung auf der Fußplatte verbunden sind.
- Wartungsfreies und höheneinstellbares kompaktes Design
- Einfache und schnelle Installation - kein Montagekit erforderlich
- Die verschiedenen Wägezellen decken einen Bereich von 30 kg bis 5000 kg
- Konstruktion nach den 3-A und EHEDG Hygienestandards
- Edelstahl AISI 304/A2, 1.4301 Optional AISI 316/A4, 1.4401
Auf Anfrage erhältlich:
- Datenblatt
- Installationsanleitungen
- Reinigungs- und Wartungshinweise
Minimierte Reinigungszeit Zertifiziert hygienisch
Minimierter Wasserverbrauch
FUßPLATTE
[metrisch] HÖHE A [mm] HÖHE L [mm] W1 [mm]
MESSER Ø1 [mm]
GEWINDE [metrsch] W2 [mm] DURCHMESSER Ø2 [mm] HÖHE A2 [mm]
[N]
Der muster- und patentgeschützte seismische XHJSE (S) Maschinen-fuß ist die optimale Wahl für Maschinen, Ausrüstungen, Tanks und Kessel in erdbebengefährdeten Gebieten, die auch höchste Hygieneanforderungen erfüllen müssen.
- Völlige seismische Stabilität und geschraubte Befestigung an Betonböden
- Mobiles Setup - keine Betonschalung erforderlich
- Seismische Verankerungen ausgewählt und anerkannt von unserem erfahrenen Partner Hilti
- Patentierter Sperrmechanismus garantiert seismische Stabilität
- Berechnet nach der internationalen Norm für Erdbebensicherheit NZS 4219
- Konstruktion mit Finite-Element-Simulation überprüft
- Konstruktion nach den 3-A und EHEDG Hygienestandards
- Zertifziert nach USDA Hygienestandard
- Edelstahl AISI 304/A2, 1.4301 Optional AISI 316/A4, 1.4401
Auf Anfrage erhältlich::
- Offizielles USDA Hygienezertifkat
- Datenblatt Berechnungen
- Installationsanleitungen
- Reinigungs- und Wartungshinweise
Zertifiziert hygienisch
Minimierte Reinigungszeit
Minimierter Wasserverbrauch
PRODUKT-CODE
FUßPLATTE
HÜLSE
GEWINDE W2 [mm] DURCHMESSER Ø2 [mm] HÖHE A2 [mm] EINSTELLUNG C [mm]
Maximale Nennlast = Abhängig von Horizontalkräften, Lastdiagramm anfordern Toleranz der Gesamthöhe = +/-1,5 mm
Zertifiziert hygienisch Zertifiziert
Minimierte Reinigungszeit
Minimierter Wasserverbrauch
Der muster- und patentgeschützte seismische XHJSE (L) Maschinen-fuß ist die optimale Wahl für Maschinen, Ausrüstungen, Tanks und Kessel in erdbebengefährdeten Gebieten, die auch höchste Hygieneanforderungen erfüllen müssen.
- Völlige seismische Stabilität und geschraubte Befestigung an Betonböden
- Mobiles Setup - keine Betonschalung erforderlich
- Seismische Verankerungen ausgewählt und anerkannt von unserem erfahrenen Partner Hilti
- Patentierter Sperrmechanismus garantiert seismische Stabilität
- Berechnet nach der internationalen Norm für Erdbebensicherheit
NZS 4219
- Konstruktion mit Finite-Element-Simulation überprüft
- Konstruktion nach den 3-A und EHEDG Hygienestandards
- Zertifziert nach USDA Hygienestandard
- Edelstahl AISI 304/A2, 1.4301 Optional AISI 316/A4, 1.4401
Auf Anfrage erhältlich::
- Offizielles USDA Hygienezertifkat
- Datenblatt Berechnungen
- Installationsanleitungen
- Reinigungs- und Wartungshinweise
FUßPLATTE
HÜLSE
Maschinenfüße
SILIKONDICHTUNG
SILIKONDICHTUNG
SILIKONDICHTUNG
RUTSCHFESTES
GUMMI
REINIGUNG
1. Mit Wasser abspülen (Höchsttemperatur auf Proteinen ~40 °C)
2. Auf allen Oberflächen für mind. 10 Minuten schäumendes alkalisches Reinigungsmittel verteilen und einwirken lassen. Alle branchenüblichen Standardprodukte können benutzt werden. Je nach Schaumreiniger die Lieferantenempfehlungen zur Temperatur (max. 100 °C) und Konzentration befolgen.
3. Mit heißem Wasser (max. 100 °C) und mittlerem Druck (ca. 8-12 bar) abspülen, bis sichtlich sauber. Die Reinigung des Maschinenfußes einschließlich Dichtungen und Hutmuttern kann normalerweise mit einer etwa 45° abwärts gerichteten Sprühdüse erfolgen. Für eine Hochleistungsreinigung kann ein direkter ausgerichteter Düsenstrahl erforderlich sein.
Bei Hochdruckreinigung darauf achten, dass die Düsen nicht beschädigt werden. Düse in mindestens 200-300 mm Abstand halten.
4. Bei starker Verschmutzung des Maschinenfußes kann eine mechanische Reinigung erforderlich sein. Die Reinigung muss mit einer weichen Bürste bzw. weichen Kunststoffschaber zusammen mit einem direkter ausgerichteten Düsenstrahl erfolgen. Stahlschaber, Drahtbürsten oder andere scharfe Metallwerkzeuge sind strikt untersagt, weil sie die Dichtungen schwer beschädigen können und die Stahloberflächen zerkratzen.
EDELSTAHL
EDELSTAHL
EDELSTAHL
WARTUNG
1. Beschädigte Dichtungen an der Hülse müssen ausgetauscht werden. Stets Original-Ersatzteile von NGI benutzen.
2. Wenn die Dichtung zwischen Fuß und Spindel beschädigt ist, den ganzen Maschinenfuß austauschen und einen neuen installieren. Ein montierter Maschinenfuß kann nicht zerlegt werden.
3. Für eine hygienische Abdichtung der Fußplatte auf dem Boden muss der Maschinenfuß belastet werden.
4. Bei einem Maschinenfuß für Bodenbefestigung stets sicherstellen, dass die Mutter/ Schraube für die Bodenbefestigung wie im Installationshandbuch beschrieben festgezogen ist. Bei Bedarf nachziehen. Für den Ersatz von Muttern bzw. Unterlegscheiben stets OriginalErsatzteile von NGI benutzen.
5. Bei erforderlichen Nachjustierungen müssen der Maschinenfuß und die unmittelbare Umgebung sorgfältig gereinigt werden, damit kein Schmutz in die Hülse eindringen kann.
Diese Anleitungen müssen befolgt werden, um die zertifziert hygienische Konstruktion und Funktionalität zu gewährleisten.
Diese Dokumentation ist dem Maschinenfuß beigefügt und muss stets dem Endnutzer übergeben werden.

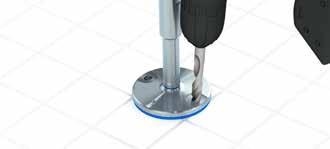

0A. Vor der Installation des Maschinenfußes sicherstellen, dass der Boden die Maximalneigung nicht überschreitet.
0B. Bei der Installation darauf achten, dass die Fußplatte nicht auf Rissen, Fugen oder andere Mängeln der Bodenoberfläche steht. Wenn dies nicht vermeidbar ist, den Spalt mit Dichtmittel unter und um den Rand der Fußplatte abdichten.
1A. Zu Installation des Maschinenfußes die Maschine/ Ausrüstung anheben bzw. aufbocken.
1B. Sicherstellen, dass die Dichtung korrekt oben auf der Hülse befestigt ist. Das frei liegende Gewinde mit FoodLube Universal Grease schmieren und sicherstellen, überschüssiges Fett nach der Installation zu entfernen.
2. Den Maschinenfuß installieren und die vertikale Position mit einem Schraubenschlüssel einstellen. Sicherstellen, dass die Einschraubtiefe nicht geringer als der Gewindedurchmesser ist.
Schritte 0A-2 bei allen die Maschine tragenden Füßewiederholen.
Die Maschine so absenken, dass die Füße auf dem Boden stehen. Bei Bedarf abschließende Höhenund Nivellierungseinstellungen vornehmen und sicherstellen, dass die Last gleichmäßig auf alle Füße verteilt ist.

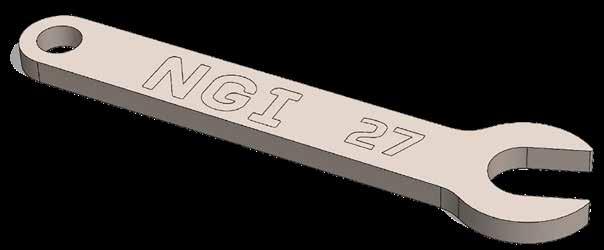

3. Die Hülse mit einem Schraubenschlüssel zur Maschine bzw. Ausrüstung drehen und festziehen. Sicherstellen, dass die Hülse angezogen ist, um den Maschinenfuß zu kontern und das Gewinde abzudecken.
Wenn der Maschinenfuß nicht vollständig in die Maschine bzw. Ausrüstung eingesetzt ist, liegt das Gewinde teilweise frei. Der Maschinenfuß ist in diesem Fall nicht richtig installiert und entspricht weder den 3-A, USDA & EHEDG Hygieneanforderungen noch den Lastspezifikationen.
ZHFVJ,
Diese Anleitungen müssen befolgt werden, um die zertifziert hygienische Konstruktion und Funktionalität zu gewährleisten.
Diese Dokumentation ist dem Maschinenfuß beigefügt und muss stets dem Endnutzer übergeben werden.
0A. Vor der Installation des Maschinenfußes sicherstellen, dass der Boden die Maximalneigung nicht überschreitet.
0B. Bei der Installation darauf achten, dass die Fußplatte nicht auf Rissen, Fugen oder andere Mängeln der Bodenoberfläche steht. Wenn dies nicht vermeidbar ist, den Spalt mit Dichtmittel unter und um den Rand der Fußplatte abdichten.
1A. Zu Installation des Maschinenfußes die Maschine/ Ausrüstung anheben bzw. aufbocken.
1B. Den optionalen Flansch an die Maschine anschweißen/anschrauben. Für eine hygienische Lösung Hutmuttern benutzen.
2. Sicherstellen, dass die Dichtung korrekt oben auf der Hülse befestigt ist. Den Maschinenfuß mit einem Schraubenschlüssel installieren, ggf. Loctite auftragen.
Schritte 0A-2 bei allen die Maschine tragenden Füßen wiederholen.
Die Maschine so absenken, dass die Füße auf dem Boden stehen. Bei Bedarf abschließende Höhenund Nivellierungseinstellungen vornehmen und sicherstellen, dass die Last gleichmäßig auf alle Füße verteilt ist.
Keine Wartungsschmierung erforderlich. Das gedichtete reibungsarme Gewinde hat eine Lebensdauerschmierung, und der Maschinenfuß ist gegen zu starkes Anziehen und frei liegendes Gewinde gesichert.
Diese Anleitungen müssen befolgt werden, um die zertifziert hygienische Konstruktion und Funktionalität zu gewährleisten.
Diese Dokumentation ist dem Maschinenfuß beigefügt und muss stets dem Endnutzer übergeben werden.
1. Den Bohrer im Winkel von 3° halten, damit er der Richtung des Befestigungslochs im Maschinenfuß folgt. Das Loch durch die Fußplatte in den Boden bohren.
2. Wenn eine Gewindestange benutzt wird, den Mörtel nach den Herstelleranweisungen trocknen lassen. Auch bei Verwendung eines Spreizdübels die Herstelleranweisungen befolgen.
3. Die vorgeschriebene(n) Dichtscheibe(n) benutzen und die Hutmuttern mit einem max. Moment von 1012 Nm anziehen.
- ZHJS, ZHJC, ZHFVJ
88-01
- ZHJS, ZHJC, ZHFVJ
Material, Oberflächenrauigkeit, Herstellung und Geometrie
Metalloberflächen bestehen aus Edelstahl der Güte AISI 304 und sind unter den für den Gebrauch einschließlich der Reinigung spezifzierten Bedingungen korrosionsbeständig. Die Elastomerkomponenten bestehen aus FDA-zugelassenem NBR- und TPE-Santoprene® Gummimaterial. Die Dichtscheiben bestehen aus Aramid-Fasermaterial. Alles verwendete Material gilt als ungiftig und ist nicht saugend.
Alle frei liegenden Metalloberflächen sind für eine maximale Oberflächenrauigkeit von 0.8 µm Ra bearbeitet. Alle Elastomerkomponenten und Dichtscheiben werden ohne Bearbeitung von Hand wie geformt belassen, und alle Oberflächen gelten als glatt genug, um eine ausgezeichnete Reinigungsfähigkeit zu gewährleisten.
NGI hält grundsätzlich alle zutreffenden Vorschriften und Normen ein. Alle Informationen basieren auf dem aktuellen Wissensstand und können geändert werden. Wir verfolgen die Überarbeitungen und Ergänzungen dieser Vorschriften sorgfältig und konstruieren unsere Produkte entsprechend. Dies garantiert, dass Produkte von NGI stets die jeweils geltenden Anforderungen erfüllen.
Unsere Produktkategorie fällt nicht unter den Anwendungsbereich der EUMaschinenrichtlinie. Aus diesem Grund können sie nicht mit der CE-Markierung gemäß der EU-Maschinenrichtlinie versehen werden.
NGI A/S, Virkelyst 3-7, DK-9400 Nørresundby, Dänemark, erklärt hiermit, dass die Konstruktion den nachstehend spezifzierten 3-A, USDA & EHEDG Richtlinien und Vorschriften entspricht.
Wir erklären weiterhin, dass die aufgelisteten und in unseren Produkten verwendeten Materialien den Anforderungen an in der Lebensmittel- und pharmazeutischen Industrie benutzte Materialien entsprechen.
SILIKONDICHTUNG
SILIKONDICHTUNG
SILIKONDICHTUNG
RUTSCHFESTES GUMMI
EDELSTAHL
EDELSTAHL
Es gibt in der Konstruktion keine frei liegenden Berührungsflächen verschiedener Metalle, an denen galvanische Korrosion auftreten könnte.
Hygienische Dichtungen erlauben den Zugang für einfache Reinigung ohne unzugängliche Hohlräume oder Spalte.
In der fertigen Konstruktion besteht kein Risiko frei liegender Gewinde und nicht abgedichteter Metall-zu-Metall-Verbindungen.
Alle frei liegenden Oberflächen haben eine glatte Beschaffenheit, so dass Verschmutzungen mit manuellen Reinigungstechniken von der Oberfläche entfernt werden können, und weisen in der fertig bearbeiteten Form keine Löcher, Risse, Spalte und andere Unvollkommenheiten auf.
Abperlbarkeit und Installation
Die Maschinenfüße sind abperlend und enthalten keine horizontalen Kanten. Es werden umfassende Anleitungen mit detaillierten Informationen zur Verfügung gestellt, um die Einhaltung der 3-A, USDA & EHEDG Konstruktionskriterien zu gewährleisten.
Der 3-A Hygienestandard 88-00 verlangt, dass richtig an der Ausrüstung montierte Maschinenfüße für einen Mindestfreiraum zwischen dem tiefsten Teil der Ausrüstung und dem Boden von nicht weniger als 4 Zoll (102 mm) sorgen müssen, wenn die Ausrüstung eine Fläche bedeckt, in der kein Punkt weiter als 12,5 Zoll (318 mm) vom nächsten Rand entfernt ist. Wenn die Ausrüstung eine Fläche bedeckt, in der irgendein Punkt weiter als 12,5 Zoll (318 mm) vom jeweils nächsten Rand entfernt ist, muss der Freiraum mindestens 6 Zoll (152 mm) betragen.
Die EHEDG-Richtlinie empfehlt für einfache Reinigung und Prüfung einen Mindestfreiraum zwischen Ausrüstung und Boden bzw. Wand von 300 mm.
Für evtl. Befestigungen dürfen nur Hutmuttern verwendet werden. Frei liegende Schnittstellen sind mit Dichtscheiben abzudichten, und an den installierten Maschinenfüßen dürfen keine Gewinde frei liegen.
EDELSTAHL
- ZHJS, ZHJC, ZHFVJ
Wartung und Reinigung
Zertifiziert hygienisch
Minimierte
Reinigungszeit
Minimierter Wasserverbrauch
Die Basis der Füße kann bei Bedarf zum Boden hin abgedichtet werden. Die Installationsanleitungen empfehlen, die Füße ohne Verwendung proprietärer Dichtkomponenten nicht auf Bodenmängel bzw. Fugen zu stellen.
Wo zutreffend sind Maximalmomente bei Befestigungsvorrichtungen angegeben, um eine zu starke Kompression von Dichtscheiben und Dichtungen zu vermeiden.
Die Wartungsanleitungen sind klar defniert und verbieten die Benutzung von anderen als OriginalErsatzteilen.
Die Reinigungsanleitungen beschreiben typische Reinigungsverfahren mit empfohlenen Maximaltemperaturen/-drücken und legen die Verwendung nicht scheuernder Reinigungsmittel fest.
Die Konstruktion enthält keine Toträume und verhindert die Ansammlung von Schmutz, Mikroorganismen, Insekten und anderem Ungeziefer in Bereichen, die nicht einfach zu reinigen sind.
Klebstoffe, Schmiermittel, Isolation und Signalübertragungsflüssigkeiten
Die in der Konstruktion benutzten Dichtungen und Gewindesicherungskomponenten sind in ausgehärtetem Zustand ungiftig.
In der Konstruktion werden keine Schmiermittel, Isoliermaterialien oder Signalübertragungsflüssigkeiten verwendet.
Normen und Vorschriften
EN 1672-2:2005 Nahrungsmittelmaschinen– Allgemeine Gestaltungsleitsätze– Teil2: Hygieneanforderungen.
EN ISO 14 159 2004 Sicherheit von Maschinen - Hygieneanforderungen an die Gestaltung von Maschinen.
Dokument 13 EHEDG-Richtlinie zur hygienischen Konstruktion von Geräten für offene Prozesse.
EHEDG Klasse I AUX: Der Bewertungsbericht zu den hygienischen Konstruktionskriterien folgert, dass die Konstruktionen die Kriterien für hygienische Ausrüstungen der Klasse I für Komponenten im Non-Food-Bereich erfüllen und für einfache Reinigung ohne Demontage zugänglich sind.
3-A Hygienestandard für Maschinen-Nivellierfüße und Halterungen.
USDA-Richtlinien für hygienische Konstruktion und Herstellung von Molkereiausrüstungen, Juni 2001.
EU-Vorschriften
852/2004 zur Hygiene bei Lebensmitteln.
853/2004 spezifsche Hygieneregeln für Lebensmittel tierischen Ursprungs.
854/2004 spezifsche Regeln für die Organisation offizieller Kontrollen an Produkten tierischen Ursprungs, die für den menschlichen Verzehr vorgesehen sind.
1935/2004 zu Material und Artikeln, die für den Kontakt mit Lebensmitteln vorgesehen sind.
- ZHJS, ZHJC, ZHFVJ
Die Materialdeklaration betrifft die folgenden Anwendungen
Anwendung: Stahlkomponenten, z. B. Spindel, Hülse und Top Hülse für Füße Materialtyp: Edelstahl, AISI 304/A2 (X5CrNi18-10), Euronorm 1.4301. Auf Anfrage: Edelstahl, AISI 316/A4 (X 5 CrNiMo 17 12 2), Euronorm 1.4401 Einhaltung von Vorschriften: EN 10204 Typ 2.2. NGI A/S bestätigt, dass das Produkt mit der Bestellung übereinstimmt mit Angabe der Ergebnisse der nicht spezifschen Prüfung. NGI A/S hat Prüfzertifkate gemäß EN 10204 Typ 3.1 für alles in den Produkten verwendeten Material, das nicht für jeden Fuß spezifziert ist.
In der Richtlinie 94/9/EC, Geräte und Schutzsysteme zur bestimmungsgemäßen Verwendung in explosionsgefährdeten Bereichen, auch ATEX-Richtlinie genannt, werden Ausrüstungen ohne eigene potenzielle Zündquelle nicht abgedeckt und nicht gemäß der Richtlinie gekennzeichnet. Jedoch sind NGI Maschinenfüße für den Gebrauch in allen ATEX-Zonen geeignet.
Anwendung: Fußbasis für hygienische Maschinenfüße von NGI A/S
Materialtyp: NBR (NNF-75)
Farbe: Blau
Härte: 72 ± 3 Shore A DIN 53 505
Temperaturbereich: Mind. -35 °C bis max. +110 °C
Einhaltung von Vorschriften:
REACH: Entsprechend den Vorschriften EG 1907/2006. Enthält keine Stoffe mit einer Konzentration über 0,1 % (w/w) von: Der Liste der für eine Zulassung in Frage kommenden besonders besorgniserregenden Stoffe (16.01.2020). Annex XVII (19-11-2019)
RoHS 2 & RoHS 3 In Übereinstimmung mit der Richtlinie 2011/65/EC & 2015/863/EC des Europäischen Parlaments und des Rates.
ADI-free: Frei von Stoffen menschlichen oder tierischen Ursprungs.
Bisphenole: Enthält keine Bisphenole wie in 1895/2005/EG beschrieben. Ebenfalls kein BPA, BADGA, BFDGE oder NOGE.
ODS: Enthält keine ozonabbauenden Stoffe. In Übereinstimmung mit der Verordnung (EG) 1005/2009 des Europäischen Parlaments und des Rates vom 16. September 2009 und der Verordnung (EG) 2037/2000 des Europäischen Parlaments und des Rates vom 29. Juni 2000.
Konflikt Gemäß dem US-Gesetz: „Dodd Frank Wall Street Reform & Consumer
Materials: Protection Act“, Sec. 1502, vom 21.07.2010.
GMP: Gute Herstellungspraxis gemäß 2023/2006 EG.
Gefahrstoffe: Enthält keine Gefahrstoffe gemäß der Beschreibung in der „Hong Kong International Convention for the Safe and Environmentally Sound Recycling of Ships“, 2009.
Phthalate: Enthält keine Phthalate.
FDA: Richtlinie 21 CFR 177.2600
Anwendung: Dichtring zwischen Stahlkomponenten für NGI Maschinenfüße.
Materialtyp: Silikonkautschuk
Härte: 60 Shore A
Farbe: RAL 5010 (blau)
Temperaturbereich: Mind. -60 °C bis max. +200 °C
Lagerung: Gemäß ISO 2230
Einhaltung von Vorschriften:
FDA: Richtlinie 21 CFR 177.2600
RoHS 2: In Übereinstimmung mit der Richtlinie 2011/65/EG des Europäischen Parlaments und des Rates.
GMP: Gute Herstellungspraxis gemäß 2023/2006 EG.

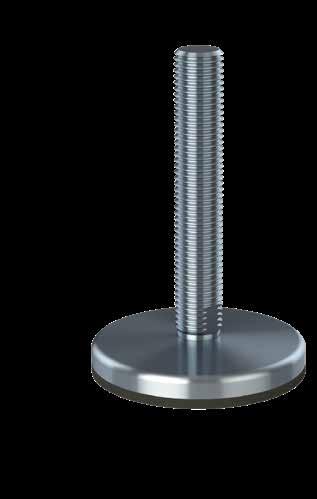

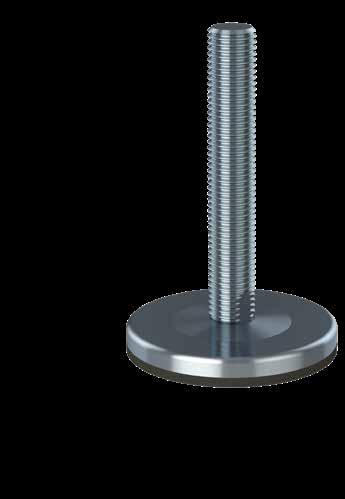

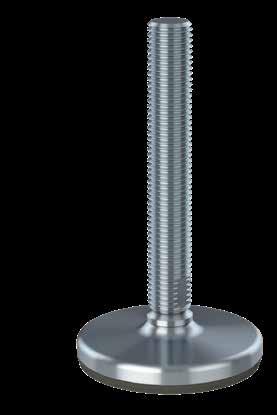

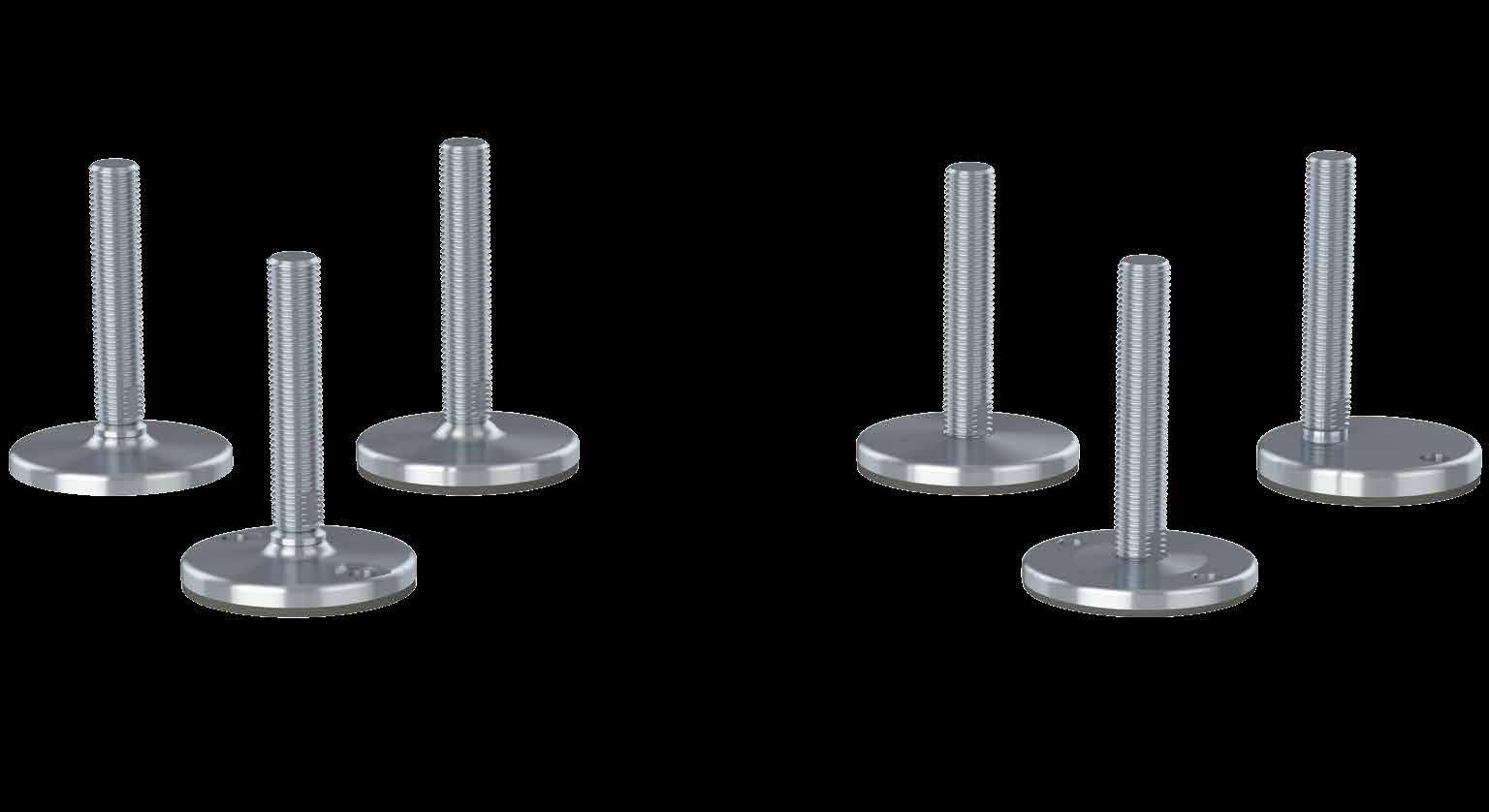

- XH, XHT, XHG, XHJ, XHFV, XHFVT, XHFVG, XHFVJ
NGI hält grundsätzlich alle zutreffenden Vorschriften und Normen ein. Alle Informationen basieren auf dem aktuellen Wissensstand und können geändert werden. Wir verfolgen die Überarbeitungen und Ergänzungen dieser Vorschriften sorgfältig und konstruieren unsere Produkte entsprechend. Dies garantiert, dass Produkte von NGI stets die jeweils geltenden Anforderungen erfüllen.
Unsere Produktkategorie fällt nicht unter den Anwendungsbereich der EUMaschinenrichtlinie. Aus diesem Grund können sie nicht mit der CE-Markierung gemäß der EU-Maschinenrichtlinie versehen werden.
NGI A/S, Virkelyst 3-7, DK-9400 Nørresundby, Dänemark, erklärt hiermit, dass die Konstruktion den nachstehend spezifzierten 3-A, USDA & EHEDG Richtlinien und Vorschriften entspricht.
Wir erklären weiterhin, dass die aufgelisteten und in unseren Produkten verwendeten Materialien den Anforderungen an in der Lebensmittel- und pharmazeutischen Industrie benutzte Materialien entsprechen.
88-01
- XH, XHT, XHG, XHJ, XHFV, XHFVT, XHFVG, XHFVJ
Material, Oberflächenrauigkeit, Herstellung und Geometrie
Metalloberflächen bestehen aus Edelstahl der Güte AISI 304 und sind unter den für den Gebrauch einschließlich der Reinigung spezifzierten Bedingungen korrosionsbeständig. Die Elastomerkomponenten bestehen aus FDA-zugelassenem NBR- und TPE-Santoprene® Gummimaterial. Die Dichtscheiben bestehen aus Aramid-Fasermaterial. Alles verwendete Material gilt als ungiftig und ist nicht saugend.
Alle frei liegenden Metalloberflächen sind für eine maximale Oberflächenrauigkeit von 1.6 µm Ra bearbeitet. Alle Elastomerkomponenten und Dichtscheiben werden ohne Bearbeitung von Hand wie geformt belassen, und alle Oberflächen gelten als glatt genug, um eine ausgezeichnete Reinigungsfähigkeit zu gewährleisten.
Es gibt in der Konstruktion keine frei liegenden Berührungsflächen verschiedener Metalle, an denen galvanische Korrosion auftreten könnte.
Hygienische Dichtungen erlauben den Zugang für einfache Reinigung ohne unzugängliche Hohlräume oder Spalte.
In der fertigen Konstruktion besteht kein Risiko frei liegender Gewinde und nicht abgedichteter Metall-zu-Metall-Verbindungen.
Alle frei liegenden Oberflächen haben eine glatte Beschaffenheit, so dass Verschmutzungen mit manuellen Reinigungstechniken von der Oberfläche entfernt werden können, und weisen in der fertig bearbeiteten Form keine Löcher, Risse, Spalte und andere Unvollkommenheiten auf.
Abperlbarkeit und Installation
SILIKONDICHTUNG
SILIKONDICHTUNG
SILIKONDICHTUNG
RUTSCHFESTES GUMMI
EDELSTAHL
EDELSTAHL
EDELSTAHL

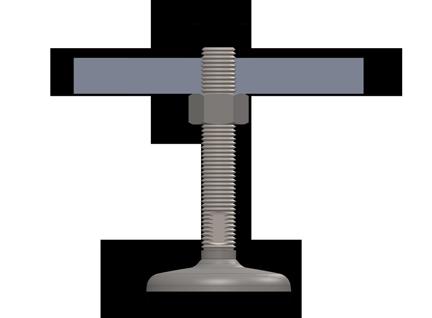

Die Maschinenfüße sind abperlend und enthalten keine horizontalen Kanten. Es werden umfassende Anleitungen mit detaillierten Informationen zur Verfügung gestellt, um die Einhaltung der 3-A, USDA & EHEDG Konstruktionskriterien zu gewährleisten.
Der 3-A Hygienestandard 88-00 verlangt, dass richtig an der Ausrüstung montierte Maschinenfüße für einen Mindestfreiraum zwischen dem tiefsten Teil der Ausrüstung und dem Boden von nicht weniger als 4 Zoll (102 mm) sorgen müssen, wenn die Ausrüstung eine Fläche bedeckt, in der kein Punkt weiter als 12,5 Zoll (318 mm) vom nächsten Rand entfernt ist. Wenn die Ausrüstung eine Fläche bedeckt, in der irgendein Punkt weiter als 12,5 Zoll (318 mm) vom jeweils nächsten Rand entfernt ist, muss der Freiraum mindestens 6 Zoll (152 mm) betragen.
Die EHEDG-Richtlinie empfehlt für einfache Reinigung und Prüfung einen Mindestfreiraum zwischen Ausrüstung und Boden bzw. Wand von 300 mm.
Für evtl. Befestigungen dürfen nur Hutmuttern verwendet werden. Frei liegende Schnittstellen sind mit Dichtscheiben abzudichten, und an den installierten Maschinenfüßen dürfen keine Gewinde frei liegen.
- XH, XHT, XHG, XHJ, XHFV, XHFVT, XHFVG, XHFVJ
Wartung und Reinigung
Die Basis der Füße kann bei Bedarf zum Boden hin abgedichtet werden. Die Installationsanleitungen empfehlen, die Füße ohne Verwendung proprietärer Dichtkomponenten nicht auf Bodenmängel bzw. Fugen zu stellen.
Zertifiziert hygienisch
Minimierte Reinigungszeit
Minimierter Wasserverbrauch
Wo zutreffend sind Maximalmomente bei Befestigungsvorrichtungen angegeben, um eine zu starke Kompression von Dichtscheiben und Dichtungen zu vermeiden.
Die Wartungsanleitungen sind klar defniert und verbieten die Benutzung von anderen als Original-Ersatzteilen.
Die Reinigungsanleitungen beschreiben typische Reinigungsverfahren mit empfohlenen Maximaltemperaturen/-drücken und legen die Verwendung nicht scheuernder Reinigungsmittel fest.
Die Konstruktion enthält keine Toträume und verhindert die Ansammlung von Schmutz, Mikroorganismen, Insekten und anderem Ungeziefer in Bereichen, die nicht einfach zu reinigen sind.
Klebstoffe, Schmiermittel, Isolation und Signalübertragungsflüssigkeiten
Die in der Konstruktion benutzten Dichtungen und Gewindesicherungskomponenten sind in ausgehärtetem Zustand ungiftig.
In der Konstruktion werden keine Schmiermittel, Isoliermaterialien oder Signalübertragungsflüssigkeiten verwendet.
Normen und Vorschriften
EN 1672-2:2005 Nahrungsmittelmaschinen– Allgemeine Gestaltungsleitsätze– Teil2: Hygieneanforderungen.
EN ISO 14 159 2004 Sicherheit von Maschinen - Hygieneanforderungen an die Gestaltung von Maschinen.
Dokument 13 EHEDG-Richtlinie zur hygienischen Konstruktion von Geräten für offene Prozesse.
3-A Hygienestandard für Maschinen-Nivellierfüße und Halterungen.
USDA-Richtlinien für hygienische Konstruktion und Herstellung von Molkereiausrüstungen, Juni 2001.
EU-Vorschriften
852/2004 zur Hygiene bei Lebensmitteln.
853/2004 spezifsche Hygieneregeln für Lebensmittel tierischen Ursprungs.
854/2004 spezifsche Regeln für die Organisation offizieller Kontrollen an Produkten tierischen Ursprungs, die für den menschlichen Verzehr vorgesehen sind.
1935/2004 zu Material und Artikeln, die für den Kontakt mit Lebensmitteln vorgesehen sind.
- XH, XHT, XHG, XHJ, XHFV, XHFVT, XHFVG, XHFVJ
Die Materialdeklaration betrifft die folgenden Anwendungen

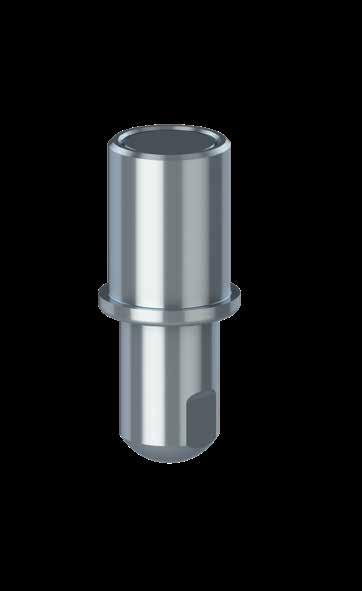

Anwendung: Stahlkomponenten, z. B. Spindel, Hülse und Top Hülse für Füße Materialtyp: Edelstahl, AISI 304/A2 (X5CrNi18-10), Euronorm 1.4301. Auf Anfrage: Edelstahl, AISI 316/A4 (X 5 CrNiMo 17 12 2), Euronorm 1.4401 Einhaltung von Vorschriften: EN 10204 Typ 2.2. NGI A/S bestätigt, dass das Produkt mit der Bestellung übereinstimmt mit Angabe der Ergebnisse der nicht spezifschen Prüfung. NGI A/S hat Prüfzertifkate gemäß EN 10204 Typ 3.1 für alles in den Produkten verwendeten Material, das nicht für jeden Fuß spezifziert ist. In der Richtlinie 94/9/EC, Geräte und Schutzsysteme zur bestimmungsgemäßen Verwendung in explosionsgefährdeten Bereichen, auch ATEX-Richtlinie genannt, werden Ausrüstungen ohne eigene potenzielle Zündquelle nicht abgedeckt und nicht gemäß der Richtlinie gekennzeichnet. Jedoch sind NGI Maschinenfüße für den Gebrauch in allen ATEX-Zonen geeignet.
Anwendung: Fußbasis für hygienische Maschinenfüße von NGI A/S
Materialtyp: NBR (NNF-75)
Farbe: Schwarz & Blau
Härte: 72 ± 3 Shore A DIN 53 505
Temperaturbereich: Mind. -35 °C bis max. +110 °C
Einhaltung von Vorschriften:
REACH: Entsprechend den Vorschriften EG 1907/2006. Enthält keine Stoffe mit einer Konzentration über 0,1 % (w/w) von: Der Liste der für eine Zulassung in Frage kommenden besonders besorgniserregenden Stoffe (16.01.2020).
Annex XVII (19-11-2019)
RoHS 2 & RoHS 3 In Übereinstimmung mit der Richtlinie 2011/65/EC & 2015/863/EC des Europäischen Parlaments und des Rates.
ADI-free: Frei von Stoffen menschlichen oder tierischen Ursprungs.
Bisphenole: Enthält keine Bisphenole wie in 1895/2005/EG beschrieben. Ebenfalls kein BPA, BADGA, BFDGE oder NOGE.
ODS: Enthält keine ozonabbauenden Stoffe. In Übereinstimmung mit der Verordnung (EG) 1005/2009 des Europäischen Parlaments und des Rates vom 16. September 2009 und der Verordnung (EG) 2037/2000 des Europäischen Parlaments und des Rates vom 29. Juni 2000.
Konflikt Gemäß dem US-Gesetz: „Dodd Frank Wall Street Reform & Consumer
Materials: Protection Act“, Sec. 1502, vom 21.07.2010.
GMP: Gute Herstellungspraxis gemäß 2023/2006 EG.
Gefahrstoffe: materials: Enthält keine Gefahrstoffe gemäß der Beschreibung in der „Hong Kong International Convention for the Safe and Environmentally Sound Recycling of Ships“, 2009.
Phthalate: Enthält keine Phthalate.
FDA: Richtlinie 21 CFR 177.2600
Anwendung: Dichtring zwischen Stahlkomponenten für NGI Maschinenfüße.
Materialtyp: Silikonkautschuk
Härte: 60 Shore A
Farbe: RAL 5010 (blau)
Temperaturbereich: Mind. -60 °C bis max. +200 °C
Lagerung: Gemäß ISO 2230
Einhaltung von Vorschriften: FDA: Richtlinie 21 CFR 177.2600
RoHS 2: In Übereinstimmung mit der Richtlinie 2011/65/EG des Europäischen Parlaments und des Rates. GMP: Gute Herstellungspraxis gemäß 2023/2006 EG.
Zertifiziert hygienisch
Minimierte Reinigungszeit
Minimierter Wasserverbrauch
Das einzige patentierte Lagergehäuse weltweit, das hygienisch konstruiert ist gemäß EHEDG, 3-A und USDAnormen, und ist hierdurch sehr einfach zu reinigen.
Das Lagergehäuse bietet eine patentierte wasserdichte Versiegelung, die Winkelversätze von 3 grad zulässt, und kann mit einem hochleistungslager aus Keramik ausgestattet werden, geschmiert fürs leben mit 4-8 mal verlängerter Lebensdauer
“Wir sind in der lebensmittelverarbeitenden Industrie tätig, wo Sauberkeit und Hygiene am wichtigsten sind. Die hochwertigen Teile von NGI bieten unseren Kunden leicht zu reinigende, wartungsarme und langlebige Komponenten.
Das alles sind Qualitäten, nach denen die Kunden in der Lebensmittelindustrie Ausschau halten.“
Ulrich Krümpelmann
International Sales Manager, Alco-food-machines GmbH & Co. KG, Germany
Sichern Sie sich mit hygienischen Komponenten einen Wettbewerbsvorteil
Der Hygienestandard Ihrer Produktionsanlagen ist ein entscheidender Wettbewerbsparameter, wenn es darum geht, einen Auftrag zu erhalten oder als neuer Lieferant autorisiert zu werden.
Scannen Sie den QR-Code unten und sehen Sie sich ein Video von Alco-foodmachines an. Darin erklärt Ulrich Krümpelmann, wie eine Komponente an einer Lebensmittelverarbeitungsmaschine Ihre Wettbewerbsfähigkeit beeinflussen kann.

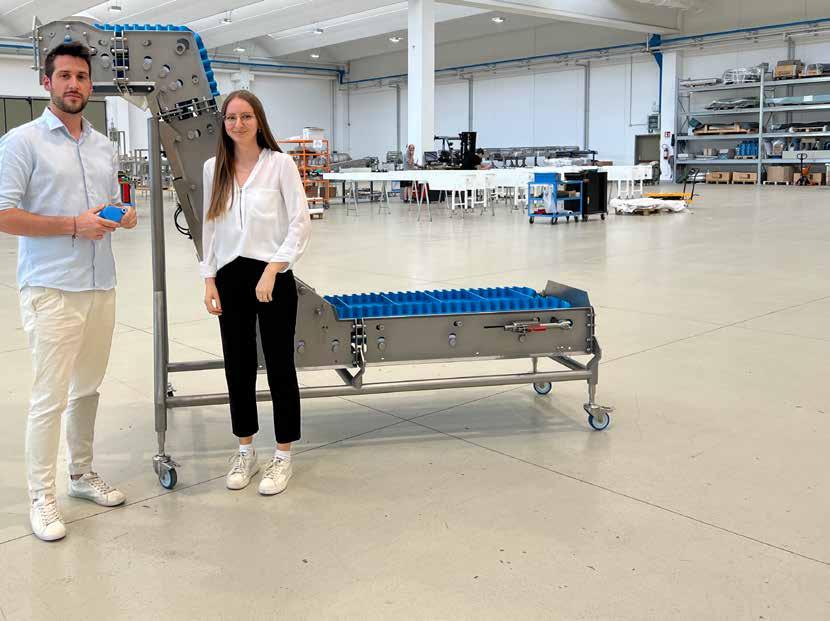

Wir haben einen unserer italienischen Kunden interviewt, um mehr darüber zu erfahren, wie unsere Kunden die heutigen erhöhten Anforderungen an Lebensmittelsicherheit und Hygiene erleben. MORC2 ist ein Maschinenbauunternehmen, das Förderbänder konstruiert und baut.
Sie können das gesamte Testimonial von MORC2 auf unserer Website sehen, indem Sie den QR-Code unten scannen.
“Die Gründe, warum wir uns für NGI-Lagergehäuse entschieden haben, sind hauptsächlich Eigenschaften wie die gute Materialqualität, die Festigkeit und die Stabilität. Ein wichtiges Kriterium ist auch, dass sie schmiermittelfrei sind, was entscheidend dazu beiträgt, das Risiko einer Maschinenkontamination zu minimieren.
NGI erweist sich als verlässlicher Partner in Bezug auf die Preise und die Produktleistung“.
Lucia Ulinici MORC2 s.r.l. Italy
Unten fnden Sie eine konservative Schätzung der Rentabilität von schmierungsfreien NGI-Lagergehäusen im Vergleich zu geschmierten Lagergehäusen. 20 EUR Aufpreis pro Lagergehäuse für 400 Einheiten und Schmierung alle zwei Wochen.
Bitte beachten Sie, dass der Aufpreis nur selten 20 EUR beträgt und die meisten Endverbraucher häufiger als alle zwei Wochen schmieren.
Die Ersparnisse Gesamtinvestition
Pay-backzeit
Die Investition Die Ersparnisse
• Zwei Drittel der Lagerausfälle sind auf fehlende oder fehlerhafte Schmierung zurückzuführen. Da die NGI-Lager schmierungsfrei sind, reduziert sich das Ausfallrisiko erheblich.
• Das hygienische Design trägt dazu bei, die Emission von Wasser und Reinigungsmitteln im Reinigungsprozess zu reduzieren und somit die Umweltbelastung zu verringern.
• Die schmierungsfreien Lager eliminieren die Fettemissionen, die vom Lager sowohl ins Abwasser als auch in andere Teile der Produktionsumgebung gelangen.
Zertifiziert hygienisch
Minimierte Reinigungszeit
Minimierter Wasserverbrauch

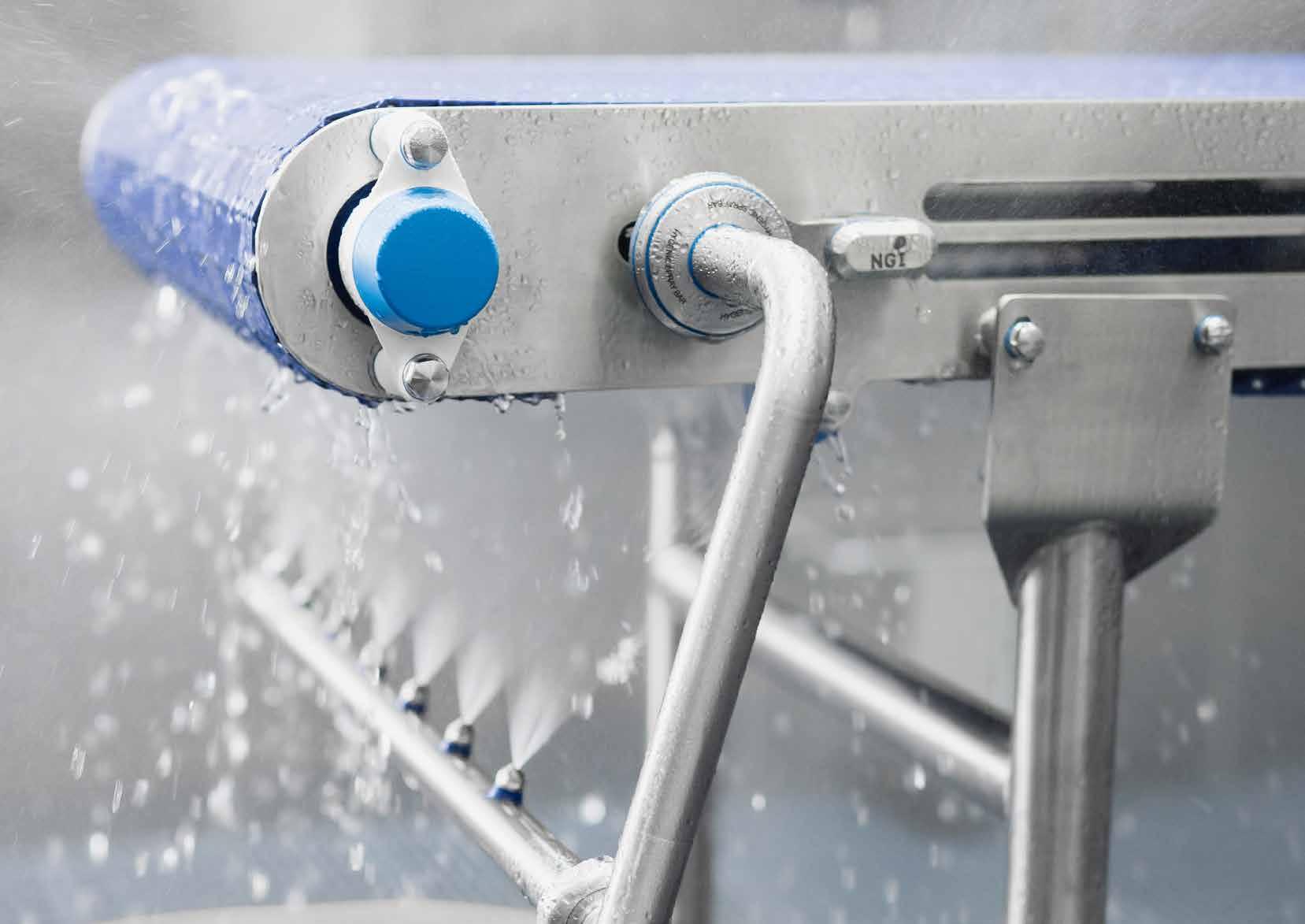

Einfache Reinigung von allen Seiten
NGI hat ein Lagergehäuse entwickelt, an dem alle Oberflächen von allen Seiten sehr einfach zu reinigen sind. Alle Materialübergänge und -verbindungen sind hygienisch mit blauen Dichtungen abgedichtet.

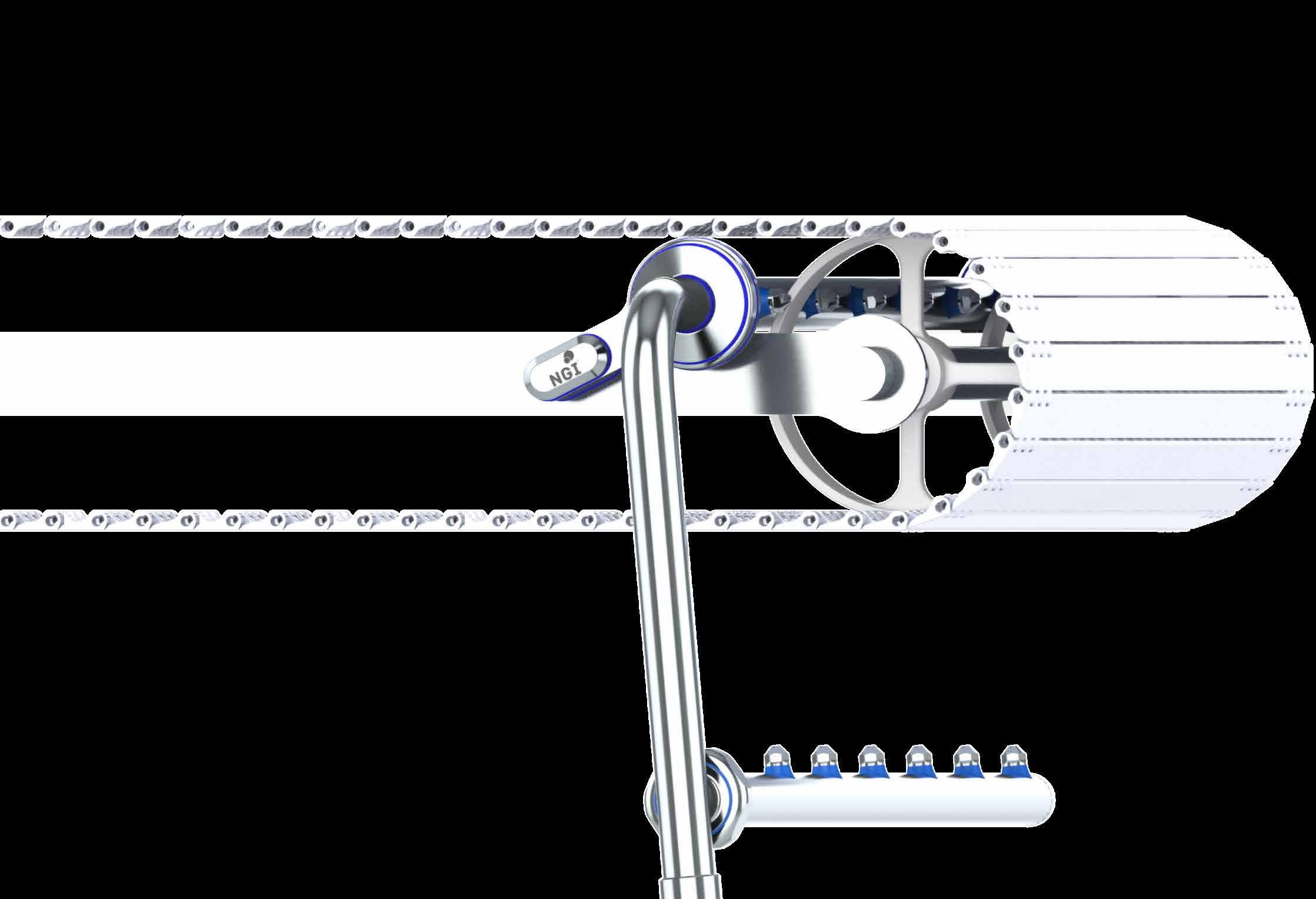

Hygienische Distanzstücke
Das hygienische Design gewährleistet, dass das Lagergehäuse sowohl hinter dem Schaft als auch um ihn herum gereinigt werden kann. Zudem bietet NGI hygienische Distanzstücke an, mit denen der Abstand zu Maschinen und Geräten, gemäß den Empfehlungen der USDA, über 2,50 cm erhöht werden kann.
Die Montage ist einfach. Sie kann nach den von Ihnen bekannten üblichen Verfahren erfolgen, da das Lager im Gehäuse gedreht und die Abdeckungen ausgetauscht werden können. Im Vergleich zu herkömmlichen Lagergehäusen sind NGI-Lagergehäuse wesentlich flexibler und bieten mehr Montagemöglichkeiten.
NGI ist der einzige Hersteller von zertifiziert hygienischen Lagergehäusen weltweit, die gemäß den Normen von EHEDG, 3-A und USDA entwickelt wurden. Die Produktgruppe besteht aus fünf verschiedenen Lagergehäusen, die mit Keramik- oder als standard Edelstahllagern ausgestattet sind. Die Lagergehäuse wurden gemäß ISO3228_2013 entwickelt und passen zu ISO9628_2006-konformen Spannlagern. Dies gilt auch für Außenmaße. Daher handelt es sich um einen perfekten hygienischen Ersatz für eine unhygienische Lösung. Mit den Lagergehäusen von NGI, optimiert mit Keramikkugellagern, sind Sie in der Lage, optimale Qualität, Robustheit und Stabilität zu erreichen. Die Lagergehäuse sind schmierfrei, wodurch die Wartung und die Notwendigkeit von Fett minimiert werden, was das Risiko einer Produktkontaminierung bedeutend senkt. Unsere Lagergehäuse haben die Schutzklasse IP69K.
Besondere Eigenschaften
- 2-Loch-Flansch-Lagergehäuse
- Parallel zu Wellenrichtung montiert
- Wellendurchmesser 20 mm bis 40 mm

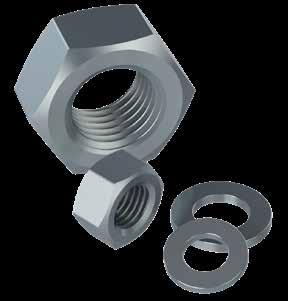

- Kann mit zertifiziert hygienischen Muttern und Schrauben für die maximale Hygienesicherheit ausgestattet werden.
Besondere Eigenschaften
- 3-Loch-Asymetrisch-Flansch-Lagergehäuse
- Parallel zu Wellenrichtung montiert
- Wellendurchmesser 20 mm bis 30 mm
- Kann mit zertifiziert hygienischen Muttern und Schrauben für die maximale Hygienesicherheit ausgestattet werden.
Besondere Eigenschaften
- 4-Loch-Flansch-Lagergehäuse
- Parallel zu Wellenrichtung montiert
- Wellendurchmesser 20 mm bis 40 mm
- Kann mit zertifiziert hygienischen Muttern und Schrauben für die maximale Hygienesicherheit ausgestattet werden.
Eingenschaften der Produktgruppe
• Einfacher Reinigung aus allen Winkeln
• Flexible Montage – kann erste Winkelversatzfehler ausgleichen
• Mit Lager aus Edelstahl oder Keramik ausgestattet.
• Getestet gemäß ISO9628_2006 und ISO3228_2013
• Kann standardmäßig mit zertifizierten Hygieneschrauben geliefert werden. Weitere Schraubenlängen sind erhältlich
• Können je nach Spannlager Temperaturen von -20 °C bis +110 °C standhalten
• Einzigartiges patentiertes Dichtungssystem, wasserdicht bei Winkelversatzfehlern von mehr als 3°
• Hergestellt aus robustem Grilamid mit FDA zugelassenen TPS-Dichtungen (Verbundspritzguss)
• Das Gehäuse wiedersteht der gleichen dynamischen und statischen radialen Belastung wie die Spannlager
• Das Lagergehäuse ist aus Grilamid hergestellt – Hochleistungs-PA12 mit sehr hoher Festigkeit und erkennbarheit
• Geeignet für schwerere oder wechselseitige Axiallasten, je nach der Befestigungsweise an der Welle
Besondere Eigenschaften
- Stehlagergehäuse
- Senkrecht zu Wellenrichtung montiert
- Wellendurchmesser 20 mm bis 35 mm
- Kann mit zertifiziert hygienischen Muttern und Schrauben für die maximale Hygienesicherheit ausgestattet werden.
Besondere Eigenschaften
- Stehlager, verkürzter Fuß
- Senkrecht zu Wellenrichtung montiert
- Wellendurchmesser 25 mm bis 30 mm
- Kann mit zertifiziert hygienischen Muttern und Schrauben für die maximale Hygienesicherheit ausgestattet werden.
Diese Konformitätserklärung führt alle Richtlinien und Normen auf, die NGI einhält. Dies gewährleistet, dass Produkte von NGI stets mit derzeit gültigen Anforderungen übereinstimmen.
Zertifiziert hygienisch
Minimierte
Reinigungszeit
Minimierter Wasserverbrauch
Das designgeschützte und patentierte XB2FC 2-Loch-Flansch-Lagergehäuse ist die optimale Wahl für Maschinen und Ausrüstungen, die strenge Hygieneanforderungen erfüllen müssen.
Das XB2FC-Lagergehäuse ist parallel zu Wellenrichtung montiert
Das XB2FC ist so konzipiert, dass es leicht aus allen Winkeln gereinigt werden kann. Optional mit NGIHygienic Design Hutmuttern und Schrauben für die maximale Hygienesicherheit.
Das XB2FC erfüllt die Anforderungen von EC 1935/2004, EC 10/2011, EC 2023/2006 und FDA.
Lagergehäuse
RÜCKSEITE
Lagertyp
Kugelmaterial Wellendurchmesser D [mm] Breite B [mm] Abstand S1 [mm] Max. Geschwindigkeit Dichtung* [R/Min.]
Edelstahl mit schrauben
Edelstahl mit schrauben
Edelstahl mit schrauben
Edelstahl mit schrauben
Edelstahl mit schrauben
Abdeckung
Statische Belastung Co [N] Dynamische Belastung C [N]
Artikelcode
Das obige Lager ist das gängigste Lager – Edelstahl mit Schrauben. Wir haben jedoch vier Arten von Lagern – Edelstahl oder Keramik-Hybrid mit Schrauben oder mit Schließring. Unser komplettes Sortiment an Lagern fnden Sie auf Seite 28.
[Geöffnet klein] A2
[Geöffnet mittel] A2
Virkelyst 3-7 DK-9400
Nørresundby +45 98174500 ngi@ngi.dk
Mutter und Schraube
Farbe
- Siehe unten
Die Lagergehäuse kann mit zertifzierten hygienischen Schrauben geliefert werden. Weitere Schraubenlängen sind verfügbar. Unser Sortiment an Schrauben fnden Sie auf Seite 29.
Lagergehäuse
* Das hygienische NGI-Lagergehäuse wird typischerweise eingesetzt für Förderer mit relativ niedriger Geschwindigkeit (unter 2000 U/min), in sauberer Umgebung und mit einer Welle aus Standard 304 Edelstahl, mit einer Oberflächenrauhigkeit Ra zwischen 0,8 µm und 1,6 µm und h9-Toleranz oder niedriger. Winkelversatzfehler = +/-3 °
Das designgeschützte und patentierte XB3FC 3-Loch-Asymetrisch-Flansch-Lagergehäuse ist die optimale Wahl für Maschinen und Ausrüstungen, die strenge Hygieneanforderungen erfüllen müssen.
Das XB3FC-Lagergehäuse ist parallel zu Wellenrichtung montiert
Das XB3FC ist so konzipiert, dass es leicht aus allen Winkeln gereinigt werden kann. Optional mit NGIHygienic Design Hutmuttern und Schrauben für die maximale Hygienesicherheit.
Das XB3FC erfüllt die Anforderungen von EC 1935/2004, EC 10/2011, EC 2023/2006 und FDA.
VORDERSEITE
Zertifiziert hygienisch
Minimierte Reinigungszeit
Minimierter Wasserverbrauch
Lagergehäuse
Lagertyp
Abdeckung
Nørresundby +45 98174500 ngi@ngi.dk
Mutter und Schraube
Kugelmaterial Wellendurchmesser D [mm] Breite B [mm] Abstand S1 [mm] Max. Geschwindigkeit Dichtung* [R/Min.]
Edelstahl mit schrauben
Edelstahl mit schrauben
Edelstahl mit schrauben
Edelstahl mit schrauben
Edelstahl mit schrauben
Statische Belastung Co [N] Dynamische Belastung C [N]
Das obige Lager ist das gängigste Lager – Edelstahl mit Schrauben. Wir haben jedoch vier Arten von Lagern – Edelstahl oder Keramik-Hybrid mit Schrauben oder mit Schließring. Unser komplettes Sortiment an Lagern fnden Sie auf Seite 28.
Farbe
Lagergehäuse
Die Lagergehäuse kann mit zertifzierten hygienischen Schrauben geliefert werden. Weitere Schraubenlängen sind verfügbar. Unser Sortiment an Schrauben fnden Sie auf Seite 29.
* Das hygienische NGI-Lagergehäuse wird typischerweise eingesetzt für Förderer mit relativ niedriger Geschwindigkeit (unter 2000 U/min), in sauberer Umgebung und mit einer Welle aus Standard 304 Edelstahl, mit einer Oberflächenrauhigkeit Ra zwischen 0,8 µm und 1,6 µm und h9-Toleranz oder niedriger. Winkelversatzfehler = +/-3 °
Zertifiziert hygienisch
Minimierte Reinigungszeit
Minimierter Wasserverbrauch
Das designgeschützte und patentierte XB4FC 4-Loch-Flansch-Lagergehäuse ist die optimale Wahl für Maschinen und Ausrüstungen, die strenge Hygieneanforderungen erfüllen müssen.
Das XB4FC-Lagergehäuse ist parallel zu Wellenrichtung montiert
Das XB4FC ist so konzipiert, dass es leicht aus allen Winkeln gereinigt werden kann. Optional mit NGIHygienic Design Hutmuttern und Schrauben für die maximale Hygienesicherheit.
Das XB4FC erfüllt die Anforderungen von EC 1935/2004, EC 10/2011, EC 2023/2006 und FDA.
Lagergehäuse
VORDERSEITE RÜCKSEITE
Lagertyp
Abdeckung
Virkelyst 3-7 DK-9400 Nørresundby +45 98174500 ngi@ngi.dk
Mutter und Schraube
Kugelmaterial Wellendurchmesser D [mm] Breite B [mm] Abstand S1 [mm] Max. Geschwindigkeit Dichtung* [R/Min.] Statische Belastung Co [N] Dynamische Belastung C [N]
Edelstahl mit schrauben
Edelstahl mit schrauben
Edelstahl mit schrauben
Edelstahl mit schrauben
Edelstahl mit schrauben
Das obige Lager ist das gängigste Lager – Edelstahl mit Schrauben. Wir haben jedoch vier Arten von Lagern – Edelstahl oder Keramik-Hybrid mit Schrauben oder mit Schließring. Unser komplettes Sortiment an Lagern fnden Sie auf Seite 28.
code Farbcode - Siehe unten
Farbe Lagergehäuse
Die Lagergehäuse kann mit zertifzierten hygienischen Schrauben geliefert werden. Weitere Schraubenlängen sind verfügbar. Unser Sortiment an Schrauben fnden Sie auf Seite 29.
* Das hygienische NGI-Lagergehäuse wird typischerweise eingesetzt für Förderer mit relativ niedriger Geschwindigkeit (unter 2000 U/min), in sauberer Umgebung und mit einer Welle aus Standard 304 Edelstahl, mit einer Oberflächenrauhigkeit Ra zwischen 0,8 µm und 1,6 µm und h9-Toleranz oder niedriger. Winkelversatzfehler = +/-3 °
Das designgeschützte und patentierte XBPBC Stehlagergehäuse ist die optimale Wahl für Maschinen und Ausrüstungen, die strenge Hygieneanforderungen erfüllen müssen.
Das XBPBC-Lagergehäuse ist senkrecht zu Wellenrichtung montiert
Das XBPBC ist so konzipiert, dass es leicht aus allen Winkeln gereinigt werden kann. Optional mit NGI-Hygienic Design Hutmuttern und Schrauben für die maximale Hygienesicherheit.
Das XBPBC erfüllt die Anforderungen von EC 1935/2004, EC 10/2011, EC 2023/2006 und FDA.
Zertifiziert hygienisch
Minimierte Reinigungszeit
Minimierter Wasserverbrauch
Lagergehäuse
Lagertyp
Kugelmaterial Wellendurchmesser D [mm] Breite B [mm] Abstand S1 [mm] Max. Geschwindigkeit Dichtung* [R/Min.]
Edelstahl mit schrauben
Edelstahl mit schrauben
Edelstahl mit schrauben
Edelstahl mit schrauben
Edelstahl mit schrauben
Statische Belastung Co [N] Dynamische Belastung C [N]
Abdeckung
Mutter und Schraube
Das obige Lager ist das gängigste Lager – Edelstahl mit Schrauben. Wir haben jedoch vier Arten von Lagern – Edelstahl oder Keramik-Hybrid mit Schrauben oder mit Schließring. Unser komplettes Sortiment an Lagern finden Sie auf Seite 28.
Farbe Lagergehäuse
Die Lagergehäuse kann mit zertifizierten hygienischen Schrauben geliefert werden. Weitere Schraubenlängen sind verfügbar. Unser Sortiment an Schrauben finden Sie auf Seite 29.
* Das hygienische NGI-Lagergehäuse wird typischerweise eingesetzt für Förderer mit relativ niedriger Geschwindigkeit (unter 2000 U/min), in sauberer Umgebung und mit einer Welle aus Standard 304 Edelstahl, mit einer Oberflächenrauhigkeit Ra zwischen 0,8 μm und 1,6 μm und h9-Toleranz oder niedriger. Winkelversatzfehler = +/-3 °
Das designgeschützte und patentierte XBTBC Stehlager, verkürzter Fuß ist die optimale Wahl für Maschinen und Ausrüstungen, die strenge Hygieneanforderungen erfüllen müssen.
Das XBTBC-Lagergehäuse ist senkrecht zu Wellenrichtung montiert
Das XBTBC ist so konzipiert, dass es leicht aus allen Winkeln gereinigt werden kann. Optional mit NGIHygienic Design Hutmuttern und Schrauben für die maximale Hygienesicherheit.
Das XBTBC erfüllt die Anforderungen von EC 1935/2004, EC 10/2011, EC 2023/2006 und FDA.
Zertifiziert hygienisch
Minimierte Reinigungszeit
Minimierter Wasserverbrauch
Lagergehäuse
Lagertyp
Kugelmaterial Wellendurchmesser D [mm] Breite B [mm] Abstand S1 [mm] Max. Geschwindigkeit Dichtung* [R/Min.]
Edelstahl mit schrauben
Edelstahl mit schrauben
Edelstahl mit schrauben
Edelstahl mit schrauben
Edelstahl mit schrauben
Statische Belastung Co [N] Dynamische Belastung C [N]
Das obige Lager ist das gängigste Lager – Edelstahl mit Schrauben. Wir haben jedoch vier Arten von Lagern – Edelstahl oder Keramik-Hybrid mit Schrauben oder mit Schließring. Unser komplettes Sortiment an Lagern fnden Sie auf Seite 28.
Abdeckung
[mm]
Wellendurchmesser D [mm]
[Geöffnet klein] A2
[Geöffnet mittel] A2
[Geschlossen mittel] A2
[Geschlossen größe] A2
Mutter und Schraube
Farbe Lagergehäuse
* Das hygienische NGI-Lagergehäuse wird typischerweise eingesetzt für Förderer mit relativ niedriger Geschwindigkeit (unter 2000 U/min), in sauberer Umgebung und mit einer Welle aus Standard 304 Edelstahl, mit einer Oberflächenrauhigkeit Ra zwischen 0,8 µm und 1,6 µm und h9-Toleranz oder niedriger. Winkelversatzfehler = +/-3 °
Artikelcode Farbcode - Siehe unten
Wir stellen höchster Qualität Hochleistung Spannlager aus Edelstahl und keramisch hybrid her.
Die Dichtungen sind aus blauen, FDA zugelassenen NBR hergestellt.
Durch Tests von 1.000 Lager wurde festgestellt, dass 99,6% von den keramischen Lagern 4 Mal so lange Lebensdauer als ein Standard Lager hat.
In 50% der Fälle war die Lebensdauer 8-20 Mal länger im Vergleich zu den ersetzten Lagern.
Bei 30% der Fälle ist es zu erwarten, dass die keramischen Lager die Lebensdauer der Maschine überschreiten.
Zertifiziert hygienisch
Minimierte Reinigungszeit
Minimierter Wasserverbrauch
Besondere Eigenschaften
- Edelstahllager
- Edelstahlkugeln
- AISI 440 Ringe SSB
Besondere Eigenschaften
- Keramische Lager
- Hybrid mit keramische Kugeln
- AISI 440 Ringe
Besondere Eigenschaften
- Edelstahllager
- Edelstahlkugeln
- AISI 440 Ringe
- Exzentrischer Schlieskragen
Besondere Eigenschaften
- Keramische Lager
- Hybrid mit keramische Kugeln
- AISI 440 Ringe
- Exzentrischer Schlieskragen
Unsere Lager sind in den Lagergehäusen vorinstalliert und wir bieten derzeit 4 Typen an – Edelstahl- oder Keramik-Hybridlager mit Schrauben oder Schließring.
Unsere zertifzierten hygienischen Lagergehäuse mit IP69KAbdichtung bieten die ideale Umgebung für das Lager und sind daher für einen wartungsfreien Betrieb geeignet.
Die wichtigsten Betriebsparameter, die die Lebensdauer des Lagers bestimmen, sind Lagertyp und -größe, Belastung, Drehzahl, Betriebstemperatur und Wellentoleranzen.
Unsere Lager sind lebensdauergeschmiert mit einem Hochleistungs-Mehrzweckfett, das speziell für die Schmierung von Lebensmittelmaschinen entwickelt wurde, und dauerhaft abgedichtet mit Dichtungen aus FDA-zugelassenem blauem NBR.
Die Verriegelung mit Schrauben ist die gängigste Verriegelungsfunktion.
Lager mit exzentrischem Schließring sind vor allem für den Einsatz in Anwendungen mit konstanter Drehrichtung vorgesehen. Auf einer Seite des Lagerinnenrings befndet sich ein exzentrischer Ansatz, der in den Schließring passt.
Zertifiziert hygienisch
Minimierte
Reinigungszeit
Minimierter Wasserverbrauch
Lagertyp Edelstahl
Lagertyp
Keramisch hybrid
Verriegelung Funktion
MIT SCRAUBEN
MIT SCRAUBEN
MIT SCRAUBEN
MIT SCRAUBEN
MIT SCRAUBEN
MIT VERSCHLUSSKRAGEN
MIT VERSCHLUSSKRAGEN
MIT VERSCHLUSSKRAGEN
MIT VERSCHLUSSKRAGEN
MIT VERSCHLUSSKRAGEN
A [mm] Wellendurchmesser D [mm]
B [mm]
S1 [mm]
Geschwindigkeit Lager* [R/Min.]
Verriegelung Funktion Typ A [mm]
Wellendurchmesser D [mm] Breite B [mm] Abstand S1 [mm]
Geschwindigkeit Lager* [R/Min.]
Statische Belastung Co [N]
mische Belastung C [N] Artikelcode
MIT SCRAUBEN
MIT SCRAUBEN
MIT SCRAUBEN
MIT SCRAUBEN
MIT SCRAUBEN
MIT VERSCHLUSSKRAGEN
MIT VERSCHLUSSKRAGEN
MIT VERSCHLUSSKRAGEN
MIT VERSCHLUSSKRAGEN
MIT VERSCHLUSSKRAGEN
Fett für Lagerkugeln aus Edelstahl: Unsere Lagerkugeln aus Edelstahl sind auf Lebensdauer geschmiert mit Mobilgrease FM 222, einem Hochleistungs-Mehrzweckfett, das speziell für die Schmierung von Maschinen in der Nahrungsmittel verarbeitenden Industrie entwickelt wurden. FM 222 ist ein von Agriculture and Agri-Food Canada der Kategorie n zugeordneter Schmierstoff (gelegentlicher Kontakt mit Lebensmitteln). Er ist mit Bestandteilen formuliert, die den Anforderungen von CFR 178.3570, Chapter 21, entsprechen, und bei NSF als Schmierstoff der Klasse H1 registriert.
DIN 51825 KPF2K-20 - Kosher/Parve/Halal.
Fett für Keramik-Hybrid-Lagerkugeln:
Unsere Keramik-Hybrid-Lagerkugeln sind auf Lebensdauer geschmiert mit ROCOL® FOODLUBE Premier 1, einem weichen, weißen, ungiftigen PTFE-haltigen Schmierstoff, der für die effektive Schmierung und den Schutz von Kugel-, Rollen- und Gleitlagern, Gleitführungen und Buchsen, insbesondere in Lebensmittel-, Pharma- und anderen sauberen Betriebsumgebungen geeignet ist.
FOODLUBE Premier 1 ist temperaturbeständig von -20 °C bis +180 °C und wird ausschließlich aus FDA-gelisteten Inhaltsstoffen hergestellt: FDA Group 21 CFR 178.3570.
FOODLUBE Premier 1 ist NSF-registriert, NSF-H1-registriert – 141084 und ISO-21469-zertifziert.
* Das hygienische NGI-Lagergehäuse wird typischerweise eingesetzt für Förderer mit relativ niedriger Geschwindigkeit (unter 2000 U/min), in sauberer Umgebung und mit einer Welle aus Standard 304 Edelstahl, mit einer Oberflächenrauhigkeit Ra zwischen 0,8 µm und 1,6 µm und h9-Toleranz oder niedriger.
NGI ist in der Lage, zertifzierte hygienische Schrauben und Muttern mit blauen NBR-Gummidichtungen anzubieten. Die NBR-Gummidichtung sperrt Wasser und Bakterien aus und verhindert eine unhygienische Metall-Metall-Verbindung.
Die Schrauben und Muttern haben selbstentleerende Oberflächen mit einer maximalen Rauheit von 0,8 µm Ra. Die Konstruktion der Schrauben und Muttern weicht nicht von den Maßen der gängigen Standardschrauben und -muttern ab.
Daher bleiben Schlüsselweiten, Gewindehöhen usw. gleich, so dass es sehr einfach ist, Standardschrauben aufzurüsten und zu ersetzen.
Dies ist die richtige Wahl des Zubehörs für den Einsatz an allen Maschinen in allen zertifzierten hygienischen Washdown-Umgebungen.
- Zertifziert gemäß 3-A (RPSCQC)
- Zertifziert gemäß EHEDG Hygienestandard TYPE EL –CLASS I AUX
- Minimiert die Reinigungszeit und den Wasserverbrauch
- Oberflächen mit maximaler Rauheit von 0,8 µm RA
- Erhältlich in den Größen M5-M24
Zertifiziert hygienisch
Minimierte Reinigungszeit
Minimierter Wasserverbrauch
Zertifiziert hygienische Schrauben
- BXH

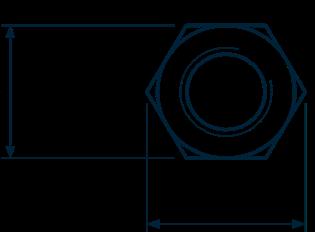

Zertifiziert hygienische Muttern
- NDXH
Gewinde T1 Drehmoment [Nm] Gesamthöhe B1 [mm]
Gewindelänge B2 [mm] W [mm]
Aussendurchmesser [mm]
Artikelcode
* Das Lager kann mit zertifzierten hygienischen Schrauben geliefert werden. Weitere Schraubenlängen sind verfügbar. Wenden Sie sich für weitere Optionen an NGI.
NGI bietet zertifzierte hygienische Distanzstücke mit blauen NBR-Gummidichtungen an. Diese halten Wasser und Bakterien ab und verhindern unhygienische Metall-MetallVerbindungen.
Das hygienische Design gewährleistet, dass das Lagergehäuse sowohl hinter dem Schaft als auch um ihn herum gereinigt werden kann. Zudem bietet NGI hygienische Distanzstücke an, mit denen der Abstand zu Maschinen und Geräten, gemäß den Empfehlungen der USDA, über 2,50 cm erhöht werden kann.
NGI Lagergehäuse sind USDA zertifziert.
Wenn Standards des US-Landwirtschaftsministeriums (USDA) eingehalten werden müssen, kann der zugelassene Abstand zur Auflagefläche mit den hygienischen Distanzstücken von NGI sichergestellt werden. Bei den hygienischen Komponenten von NGI, die bereits die 3-A.RPSCQC-Zulassung haben, ging es dem USDA hauptsächlich um den Schutz vor sichtbaren Gewinden und 1”-Distanzstücke für Lagergehäuse.
Zur Gewährleistung des allgemeinen Hygienedesigns sind für die Befestigung von NGI-Hygienelagergehäusen an der Auflagefläche immer NGI-zertifzierte hygienische Schrauben oder Muttern zu verwenden.
Zertifiziert hygienisch
Minimierte Reinigungszeit
Minimierter Wasserverbrauch
Ovaler Distanzstücke
Runder Distanzstücke
Bohrungsgröße
NGI befolgt grundsätzlich alle geltenden Richtlinien und Normen. Alle Informationen basieren auf dem aktuellen Wissensstand und können geändert werden. Wir verfolgen die Änderungen und Ergänzungen dieser Richtlinien aufmerksam und entwickeln unsere Produkte entsprechend. Dies gewährleistet, dass Produkte von NGI stets mit derzeit gültigen Anforderungen übereinstimmen.
Unsere Produktkategorie wird nicht durch den Anwendungsbereich der EGRichtlinie für Maschinen abgedeckt. Aus diesem Grund können sie nicht mit der CEKennzeichnung gemäß der EG-Richtlinie für Maschinen ausgestattet werden.
Darüber hinaus erklären wir, dass die aufgeführten Materialien in unseren Produkten den Anforderungen an Materialien entsprechen, die in den Lebensmittel- und pharmazeutischen Branchen verwendet werden.
Zertifiziert hygienisch
Minimierte Reinigungszeit
Minimierter Wasserverbrauch
Die Materialerklärung betrifft die folgenden Anwendungen
Anwendung: Spannlager
Materialtyp: Edelstahl.
Auf Anfrage: Keramikkugeln
NBR-Gummidichtungen
Konformität: „Materialien und Gegenstände, die dazu bestimmt sind, mit Lebensmitteln in Berührung zu kommen“ 935:2004/EC
Diese Zertifzierung basiert auf relevanten Informationen, die von den Materialherstellern bereitgestellt werden.
Anwendung: Hygienische Schrauben:
Materialtyp: Edelstahl AISI 316/A4 (A4 (X 5 CrNiMo 17 12 2), Euronorm
TPS-Dichtung
TPS-Dichtung
TPS-Dichtung
Grilamid
TPS-Dichtung
TPS-Dichtung
Materialtyp der
Schrauben: 1.4401 EN 10204 TYPE 2.2.
Materialtyp der
Dichtungen: Silikonkautschuk
Konformität: Siehe Konformitätserklärung für zertifzierte Hygieneschrauben von NGI
Anwendung: Lagergehäuse und Abdeckungen
Materialtyp: Grilamid-Rahmen, TPS-Dichtungen
Elektrisch: Nicht leitfähig
Chemikalienbeständigkeit: Hoch gegenüber häufg angewendeten Reinigungsmitteln
Farbe: RAL 9010 (weiß) Gehäuse, RAL 5010 (blau) Dichtungen
Temperaturbereich: Min. -20 °C bis max. +125 °C
Lagerung: Gemäß ISO 2230
Konformität: Montage gemäß ISO Norm 3228:2013
Lagerkompatibilität gemäß ISO Norm 9628:2006
FDA: Guideline 21 CFR 177.2600
RoHS 2: Gemäß der Richtlinie 2011/65/EU DES EUROPÄISCHEN PARLAMENTS UND DES RATES.
Europäische Gemeinschaft: „Materialien und Gegenstände, die dazu bestimmt sind, mit Lebensmitteln in Berührung zu kommen“ – 1935:2004/EG
„Materialien und Gegenstände aus Kunststoff, die dazu bestimmt sind, mit Lebensmitteln in Berührung zu kommen“ – 10:2011/EG
Wasserbeständigkeit: IP69
Wasserfest 7 bar oder 70 m.
Scannen Sie den Code und erfahren Sie, wie ein Lagergehäuse ausgetauscht wird.
Unter www.ngi-global.com fnden Sie auch detaillierte Anleitungen zur Installation unserer Lagergehäuse.
Die einzigen patentierten Rollen weltweit, die hygienisch konstruiert sind gemäß EHEDG, 3-A und USDANormen, aus allen Winkeln einfach zu reinigen.
Zertifiziert
Zur Verwendung in hygienischen Produktionsumgebungen. selbstentleerende Oberflächen, vollständig versiegelte bewegliche Teile und kein freiliegendes Gewinde sorgen für minimale Reinigung und maximale hygienische Sicherheit
NGI ist der weltweit einzige Hersteller von patentierten Rollen, die hygienisch gemäß den Konstruktionsprinzipien von 3-A, EHEDG und USDA entwickelt wurden. Der Produktbereich besteht aus drei hygienischen Gruppen von Rollen: Eine Rolle mit Flanschbefestigung, eine Rolle mit hygienischen Nivellierspindeln und eine Rolle mit Montage durch Rundgewinde. Die hygienischen Rollen von NGI haben glatte Oberflächen mit weichen Kurven, die die Reinigung vereinfacht. Alle Oberflächen sind entweder rund oder mit einer 3°-Neigung ausgestattet, um eine optimale Abflussfähigkeit zu bieten. Darüber hinaus sind die Rollen für eine schnelle und einfache Montage ausgelegt.
Besondere Eigenschaften
- Zertifiziert hygienische Rolle mit Nivellierspindel und Drehgelenk
- Höhenvariation 224,5 mm - 319,5 mm
- Bremse auf Drehgelenk und Rad
- Besonders starkes, gehärtetes Doppelrollenlager
- Dynamische Gewichtsbelastung der Rolle 2.000 N
• Einseitiges Gabelgehäuse die die Reinigung vereinfacht.
• Gehäuse aus Edelstahl AISI 304/A2 1.4301
• Radachse mit Loch für Schraubenmutter
• Mitte der Rolle aus weißem Polyamid
• Blauer Lauffläche aus Polyurethan
• Zwei hochwertige Kugellager aus Edelstahl
• Radabmessungen Ø100 (andere Abmessungen werden eingeführt)
• Lastkapazität gemäß den Vorgaben von DS/EN12527:1999 getestet
• Entwickelt gemäß DS/EN12532:1999
Besondere Eigenschaften
- Zertifizierthygienische Rolle mit Drehgelenk
- Besonders starkes, gehärtetes Doppelrollenlager
- Bremse auf Drehgelenk und Rad
- Dynamische Gewichtsbelastung 2.000 N
Besondere Eigenschaften
- Zertifiziert hygienische Rolle mit Nivellierspindel und Drehgelenk
- Höhenvariation 224,5 mm - 319,5 mm
- Besonders starkes, gehärtetes Doppelrollenlager
- Dynamische Gewichtsbelastung der Rolle 2.000 N
Besondere Eigenschaften
- Zertifizierthygienische Rolle mit Drehgelenk
- Besonders starkes, gehärtetes Doppelrollenlager
- Dynamische Gewichtsbelastung 2.000 N
Besondere Eigenschaften
- Zertifiziert hygienische Rolle mit Nivellierspindel und Drehgelenk
- Verriegeltes Drehgelenk
- Höhenvariation 224,5 mm - 319,5 mm
- Dynamische Gewichtsbelastung der Rolle 2.000 N
Besondere Eigenschaften
- Zertifiziert hygienische Rolle
- Verriegeltes Drehgelenk
- Dynamische Gewichtsbelastung 2.000 N
NGI ist der weltweit einzige Hersteller von patentierten Rollen, die hygienisch gemäß den Konstruktionsprinzipien von 3-A, EHEDG und USDA entwickelt wurden. Der Produktbereich besteht aus drei hygienischen Gruppen von Rollen: Eine Rolle mit Flanschbefestigung, eine Rolle mit hygienischen Nivellierspindeln und eine Rolle mit Montage durch Rundgewinde.
Die hygienischen Rollen von NGI haben glatte Oberflächen mit weichen Kurven, die die Reinigung vereinfacht. Alle Oberflächen sind entweder rund oder mit einer 3°-Neigung ausgestattet, um eine optimale Abflussfähigkeit zu bieten. Darüber hinaus sind die Rollen für eine schnelle und einfache Montage ausgelegt.
Besondere Eigenschaften
- Zertifiziert hygienische Rolle mit Plattenbefestigung und Drehgelenk
- Besonders starkes, gehärtetes Doppelrollenlager
- Bremse auf Drehgelenk und Rad
- Dynamische Gewichtsbelastung 2.000 N
Besondere Eigenschaften
-Zertifiziert hygienische Rolle mit Plattenbefestigung und Drehgelenk
– Besonders starkes, gehärtetes Doppelrollenlager
- Dynamische Gewichtsbelastung 2.000 N
Diese Konformitätserklärung führt alle Richtlinien und Normen auf, die NGI einhält.
Dies gewährleistet, dass Produkte von NGI stets mit derzeit gültigen Anforderungen übereinstimmen.
- Zertifiziert gemäß EHEDG Hygienestandard TYPE EL – CLASS I AUX
- Minimiert die Reinigungszeit und den Wasserverbrauch
- Oberflächen mit maximaler Rauheit von 0,8 µm RA
- Erhältlich in den Größen M6-M24
- Werden mit allen zertifiziert hygienischen Maschinenfüßen mit Bodenbefestigung geliefert
- Zertifiziert gemäß EHEDG Hygienestandard TYPE EL – CLASS I AUX
- Minimiert die Reinigungszeit und den Wasserverbrauch
- Oberflächen mit maximaler Rauheit von 0,8 µm RA
- Erhältlich in den Größen M5-M24
Besondere Eigenschaften
- Zertifiziert hygienische Rolle mit Plattenbefestigung
- Verriegeltes Drehgelenk
- Dynamische Gewichtsbelastung 2.000 N
- Zertifiziert gemäß EHEDG Hygienestandard TYPE EL – CLASS I AUX
- Minimiert die Reinigungszeit und den Wasserverbrauch
- Oberflächen mit maximaler Rauheit von 0,8 µm RA
- Erhältlich in den Größen M5-M24
Die designgeschützte und patentierte, zertifiziert hygienische XSCB-XHS-Rolle mit Drehgelenk und Nivellierspindel ist die optimale Wahl für Maschinen und Ausrüstungen, die strenge Hygieneanforderungen erfüllen müssen.
Die XSCB-XHS ist mit einer Bremse auf dem Drehgelenk und Rad ausgestattet, die vollständig im einseitigen Gabelgehäuse integriert ist. Das Design sorgt für eine sehr einfache Reinigung.
Die Gewinde auf der Spindel ist mit einer Hygienehülse abgedeckt, die nicht überjustiert werden kann und gegen freiliegende Gewinde schützt.
Die Spindelteile sind zu 100% hygienisch versiegelt, mit blaue detektierbare Dichtungen.
Zertifiziert hygienisch
Minimierte Reinigungszeit
Minimierter Wasserverbrauch
Zertifiziert hygienisch
Minimierte Reinigungszeit
Minimierter Wasserverbrauch
Die designgeschützte und patentierte, zertifiziert hygienische XSC-XHS-Rolle mit Drehgelenk und Nivellierspindel ist die optimale Wahl für Maschinen und Ausrüstungen, die strenge Hygieneanforderungen erfüllen müssen.
Die Rollen sind speziell für einfachen Reinigung konzipiert und sind mit glatten, abflussfähigen Oberflächen ausgestattet.
Die Gewinde ist mit einer Hygienehülse abgedeckt, die nicht überjustiert werden kann und gegen freiliegende Gewinde schützt.
Die Spindelteile sind durch blaue detektierbare Dichtungen zu 100% hygienisch versiegelt.
Die designgeschützte und patentierte, zertifiziert hygienische XC-XHS-Rolle mit Drehgelenk und Nivellierspindel ist die optimale Wahl für Maschinen und Ausrüstungen, die strenge Hygieneanforderungen erfüllen müssen. Die XC-XHS verfügt über ein verriegeltes Drehgelenk.
Die Gewinde auf der Spindel ist mit einer Hygienehülse abgedeckt, die nicht überjustiert werden kann und gegen freiliegende Gewinde schützt.
Die Spindelteile sind durch blaue detektierbare Dichtungen zu 100% hygienisch versiegelt.
Minimierte Reinigungszeit Zertifiziert hygienisch
Minimierter Wasserverbrauch
Gesamthöhe = A + H Minimale nutzbare Höhe = H + L Maximale
Die patentgeschützte und zertifiziert hygienische XSCRB-Lenkrolle wird über ein Rundgewinde befestigt. Die XSCRB-Rolle ist die optimale Wahl für Maschinen und Ausrüstungen, die strenge Hygieneanforderungen erfüllen müssen.
Die XSCRB ist mit einer Bremse auf dem Drehgelenk und Rad ausgestattet, die vollständig im einseitigen Gabelgehäuse integriert ist. Das Design sorgt für eine sehr einfache Reinigung.
Zertifiziert hygienisch
Minimierte Reinigungszeit
Minimierter Wasserverbrauch
Die patentgeschützte und zertifiziert hygienische XSCR-Lenkrolle wird über ein Rundgewinde befestigt.
Die XSCR-Rolle ist die optimale Wahl für Maschinen und Ausrüstungen, die strenge Hygieneanforderungen erfüllen müssen.
Zertifiziert hygienisch
Minimierte Reinigungszeit
Minimierter Wasserverbrauch
Die designgeschützte und patentierte, zertifiziert hygienische XCR-Rolle mit Drehgelenk ist eine Rolle mit Montage durch Rundgewinde. Die XCR-Rolle ist die optimale Wahl für Maschinen und Ausrüstungen, die strenge Hygieneanforderungen erfüllen müssen. Die XCR verfügt über ein verriegeltes Drehgelenk.
Zertifiziert hygienisch
Minimierte Reinigungszeit
Minimierter Wasserverbrauch
Die designgeschützte und patentierte, zertifiziert hygienische XSCSB-Rolle mit Drehgelenk und Plattenbefestigung ist die optimale Wahl für Maschinen und Ausrüstungen, die strenge Hygieneanforderungen erfüllen müssen.
Die XSCSB ist mit einer Bremse auf dem Drehgelenk und Rad ausgestattet, die vollständig im einseitigen Gabelgehäuse integriert ist. Das Design sorgt für eine sehr einfache Reinigung.
Zertifiziert hygienisch
Minimierte Reinigungszeit
Minimierter Wasserverbrauch
BEFESTIGUNGSPLATTE
Die designgeschützte und patentierte, zertifiziert hygienische XSCS-Rolle mit Drehgelenk und Plattenbefestigung ist die optimale Wahl für Maschinen und Ausrüstungen, die strenge Hygieneanforderungen erfüllen müssen.
Zertifiziert hygienisch
Minimierte Reinigungszeit
Minimierter Wasserverbrauch
BEFESTIGUNGSPLATTE
Die designgeschützte und patentierte, zertifiziert hygienische XCS-Rolle mit Drehgelenk und Plattenbefestigung ist die optimale Wahl für Maschinen und Ausrüstungen, die strenge Hygieneanforderungen erfüllen müssen. Die XCS verfügt über ein verriegeltes Drehgelenk.
Zertifiziert hygienisch
Minimierte Reinigungszeit
Minimierter Wasserverbrauch
BEFESTIGUNGSPLATTE
NGI befolgt grundsätzlich alle geltenden Richtlinien und Normen. Alle Informationen basieren auf dem aktuellen Wissensstand und können geändert werden. Wir verfolgen die Änderungen und Ergänzungen dieser Richtlinien aufmerksam und entwickeln unsere Produkte entsprechend. Dies gewährleistet, dass Produkte von NGI stets mit derzeit gültigen Anforderungen übereinstimmen.
Unsere Produktkategorie wird nicht durch den Anwendungsbereich der EGRichtlinie für Maschinen abgedeckt. Aus diesem Grund können sie nicht mit der CEKennzeichnung gemäß der EG-Richtlinie für Maschinen ausgestattet werden.
Darüber hinaus erklären wir, dass die aufgeführten Materialien in unseren Produkten den Anforderungen an Materialien entsprechen, die in den Lebensmittel- und pharmazeutischen Branchen verwendet werden.
Zertifiziert hygienisch
Minimierte Reinigungszeit
Minimierter Wasserverbrauch
Die Materialerklärung betrifft die folgenden Anwendungen
Anwendung: Edelstahlspindel und -hülse
Materialtyp: Edelstahl, AISI 304/A2 (X5CrNi18-10), Euronorm 1.4301. Auf Anfrage: Edelstahl, AISI 316/A4 (X 5 CrNiMo 17 12 2), Euronorm 1.4401
Einhaltung von Vorschriften: EN 10204 Typ 2.2. NGI A/S bestätigt, dass das Produkt mit der Bestellung übereinstimmt mit Angabe der Ergebnisse der nicht spezifischen Prüfung.
NGI A/S hat Prüfzertifikate gemäß EN 10204 Typ 3.1 für alles in den Produkten verwendeten Material, das nicht für jeden Drehgelenkrolle spezifiziert ist.
Anwendung: RollenGehäuse:
Materialtyp der Edelstahlteile: Edelstahl, AISI 304/A2, Euronorm 1.4301
Konformität: EN 12532:1999
Getestet und geprüft gemäß EN 12527:1999
NGI bestätigt, dass die Teile mit ISO 9628 konform sind: 1992. EN 10204 Type 2.2. NGI A/S bestätigt, dass das Produkt mit dem Auftrag konform ist und gibt dazu Ergebnisse von nicht auftragsbezogenen Prüfungen an.
NBR DICHTUNG
EDELSTAHL
NBR DICHTUNG
EDELSTAHL
NBR DICHTUNG
EDELSTAHL
NGI hat die Inspektionszertifikate für EN 10204 Typ 3.1 für alle in den Produkten verwendeten Materialien, aber nicht für jeden einzelnen Drehgelenkrolle angegeben.
Anwendung: Rollrad
Radrand: PA, RAL 9010 (weiß)
Radgewinde: TPU, RAL 5010 (blau)
Konformität: Getestet und geprüft gemäß EN 12527:1999
RoHS2: Gemäß der Richtlinie 2011/65/EU DES EUROPÄISCHEN PARLAMENTS UND DES RATES.
Europäische
Gemeinschaft: „Materialien und Gegenstände, die dazu bestimmt sind, mit Lebensmitteln in Berührung zu kommen“ –1935:2004/EG. „Materialien und Gegenstände aus Kunststoff, die dazu bestimmt sind, mit Lebensmitteln in Berührung zu kommen“ – 10:2011/EG
Anwendung: Dichtring zwischen Stahlkomponenten für NGI Lenkrollen.
Materialtyp: NBR (NNF-75)
Farbe: Blau
Härte: 72 ± 3 Shore A DIN 53 505 Temperaturbereich: Mind. -35 °C bis max. +110 °C
Einhaltung von Vorschriften:
REACH: Entsprechend den Vorschriften EG 1907/2006. Enthält keine Stoffe mit einer Konzentration über 0,1 % (w/w) von: Der Liste der für eine Zulassung in Frage kommenden besonders besorgniserregenden Stoffe (16.01.2020). Annex XVII (19-11-2019)
RoHS 2 & RoHS 3 In Übereinstimmung mit der Richtlinie 2011/65/EC & 2015/863/EC des Europäischen Parlaments und des Rates.
ADI-free: Frei von Stoffen menschlichen oder tierischen Ursprungs.
Bisphenole: Enthält keine Bisphenole wie in 1895/2005/EG beschrieben. Ebenfalls kein BPA, BADGA, BFDGE oder NOGE.
ODS: Enthält keine ozonabbauenden Stoffe. In Übereinstimmung mit der Verordnung (EG) 1005/2009 des Europäischen Parlaments und des Rates vom 16. September 2009 und der Verordnung (EG) 2037/2000 des Europäischen Parlaments und des Rates vom 29. Juni 2000.
Konflikt Gemäß dem US-Gesetz: „Dodd Frank Wall Street Reform & Consumer Materials: Protection Act“, Sec. 1502, vom 21.07.2010.
GMP: Gute Herstellungspraxis gemäß 2023/2006 EG.
Gefahrstoffe: Enthält keine Gefahrstoffe gemäß der Beschreibung in der „Hong Kong International Convention for the Safe and Environmentally Sound Recycling of Ships“, 2009.
Phthalate: Enthält keine Phthalate.
Richtlinie
Die optimale Vollgewindewahl für Maschinen und Ausrüstungen in diversen Produktionsumgebungen
Sie sind preiswert und bieten viele Varianten und Funktionen
Die Produktgruppe der Vollgewinde-Maschinenfüße ist die optimale Wahl für Maschinen und Ausrüstungen in diversen Produktionsumgebungen. Diese Vollgewinde-Maschinenfüße bieten aufgrund ihrer Vielfalt und Funktionalität ein ausgezeichnetes Preis-Leistungs-Verhältnis und bei der Mehrzahl der Modelle ein hygieneorientiertes Design mit abperlenden Oberflächen.
Die Zuverlässigkeit der Vollgewinde-Maschinenfüße wird seit über 25 Jahren von Kunden auf der ganzen Welt geschätzt. Das aktuelle Produktsortiment ist das Ergebnis von kontinuierlicher Innovation und Anregungen des Marktes.
Besondere Eigenschaften
- Gewichtsbelastung bis 70.000 N
- Hygieneorientiertes Design durch abperlende Oberflächen
- Lässt an Böden und Ausrüstungen Neigungen bis 10° zu
- Optionale Bodenbefestigung
Besondere Eigenschaften
- Gewichtsbelastung 70.000 N
- Hygieneorientiertes Design durch abperlende Oberflächen
- Die Fußplatte und die Spindel sind zwei getrennte Teile
- Diametral zentrierte Erhöhung auf der Fußplatte
- Lässt an Böden und Ausrüstungen Neigungen bis 15° zu
- Optionale Bodenbefestigung
Besondere Eigenschaften
- Gewichtsbelastung bis 50.000 N
- Fußplattendurchmesser mind. 40 mm – max. 180 mm
- Lässt an Böden und Ausrüstungen Neigungen bis 5° zu
- Optional Einzel- oder Doppel-Bodenbefestigung
• Muster- und patentgeschützt
• Große Vielfalt hinsichtlich Fußplattendesign und Funktionalität
• Unbegrenzte maßgeschneiderte Höheneinstellungen
• Mehrere tausend Varianten lieferbar (Gewichtsbelastung, Höheneinstellung, Teile für flexible Montage)
• Hygieneorientierte Vollgewinde-Maschinenfüße mit abperlenden Oberflächen und geringem Reinigungsaufwand
• Vulkanisiertes, FDA-zugelassenes, vibrationshemmendes und rutschfestes Gummi verhindert das Eindringen von Bakterien unter die Fußplatte
• Edelstahl AISI 304/A2, 1.4301. Optional AISI 316/A4, 1.4401
• Reibungsarme Scheibe zwischen Spindel und Fußplatte für einfache Einstellung
• Schrauben, Muttern, Unterlegscheiben, Schweißscheiben und Kunststoffbuchsen lieferbar
Diese Konformitätserklärung führt alle Vorschriften und Normen auf, die NGI erfüllt. Dies garantiert, dass Produkte von NGI stets die jeweils geltenden Anforderungen erfüllen.
NGI kann alles erforderliche Zubehör liefern, was eine schnelle und einfache Installation des Maschinenfußes garantiert.
Außer Standardzubehör können wir auch maßgeschneidertes Zubehör liefern.
MUTTERN & UNTERLEGSCHEIBEN
- Edelstahl AISI 304/A2, 1.4301
- Standardmuttern (DIN 934)
- Standard-Kontermuttern (DIN 439)
- Standard-Beilagscheiben (DIN 125)
- Standard-Dichtscheiben (DIN 9010)
- Alle Größen lieferbar
- Edelstahl AISI 304/A2, 1.4301
- Quadratische Schweißplatten
- Runde Schweißplatten
- Alle Größen lieferbar

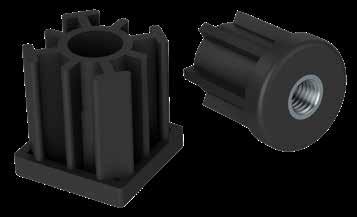

KUNSTSTOFFBUCHSEN
- Quadratische Kunststoffbuchsen
- Runde Kunststoffbuchsen
- Viele Größen lieferbar
sie unsere Website um mehr zu erfahren
de.ngi-global.com/produkte/vollgewindemaschinenfusse/vollgewinde
Der muster- und patentgeschützte HX VollgewindeMaschinenfuß ist die optimale Wahl für Maschinen und Ausrüstungen in diversen Produktionsumgebungen.
Die abperlenden Oberflächen minimieren den Reinigungsaufwand.
Zusätzlich ist der Fuß zum Boden hin hygienisch mit vulkanisiertem, FDA-zugelassenem, vibrationshemmendem und rutschfestem Gummi abgedichtet, das das Eindringen von Bakterien unter die Fußplatte verhindert.
SPINDEL
HÖHE A [mm]
* Einstellung A +6 mm und B -6 mm, wenn die Fußplatte mit der Spindel M30, M36 oder M42 kombiniert wird
Der muster- und patentgeschützte HX Fixing VollgewindeMaschinenfuß ist die optimale Wahl für Maschinen und Ausrüstungen in diversen Produktionsumgebungen.
Der HX Fixing ist für die Bodenbefestigung mit der Befestigungsplatte vorgesehen. Schrauben, Muttern und Unterlegscheiben sind lieferbar.
Die abperlenden Oberflächen minimieren den Reinigungsaufwand.
Zusätzlich ist der Fuß zum Boden hin hygienisch mit vulkanisiertem, FDA-zugelassenem, vibrationshemmendem und rutschfestem Gummi abgedichtet, das das Eindringen von Bakterien unter die Fußplatte verhindert.
HÖHE A [mm]
Einstellung A +6 mm und B -6 mm, wenn die Fußplatte mit der Spindel M30, M36 oder M42 kombiniert wird
Der muster- und patentgeschützte HXT VollgewindeMaschinenfuß ist die optimale Wahl für Maschinen und Ausrüstungen in diversen Produktionsumgebungen.
Der HXT besteht aus einer separaten Fußplatte und Spindel, die an der diametral zentrierten Erhöhung auf der Fußplatte verbunden sind.
Die abperlenden Oberflächen minimieren den Reinigungsaufwand.
Zusätzlich ist der Fuß zum Boden hin hygienisch mit vulkanisiertem, FDA-zugelassenem, vibrationshemmendem und rutschfestem Gummi abgedichtet, das das Eindringen von Bakterien unter die Fußplatte verhindert.
SPINDEL
HÖHE A [mm]
= A +
Maximale Nennlast = Geringster Wert für Fußplatte oder Spindel Toleranz der Höhe A = +/-1,5 mm
Der muster- und patentgeschützte M VollgewindeMaschinenfuß ist die optimale Wahl für Maschinen und Ausrüstungen in diversen Produktionsumgebungen.
Mit der breiten Auswahl an Fußplatten eignet sich der Typ M für alle Maschinen- und Ausrüstungsgrößen.
Die Gestaltung der abperlenden Oberflächen verringert den Reinigungsaufwand.
Zusätzlich ist der Fuß zum Boden hin hygienisch mit vulkanisiertem, FDA-zugelassenem, vibrationshemmendem und rutschfestem Gummi abgedichtet, das das Eindringen von Bakterien unter die Fußplatte verhindert.
Nennlast = Geringster Wert für Fußplatte oder Spindel
der Höhe A = +/-1,5 mm
M8 Spindel nur für M40 Fußplatte lieferbar
M10 Spindel nicht für M100 - M180 Fußplatten lieferbar
M30, M36 und M42 Spindel nicht für M40 und M50 Fußplatten lieferbar
Der muster- und patentgeschützte M Fixing Vollgewinde-Maschinenfuß ist die optimale Wahl für standardisierte Maschinen und Ausrüstungen in diversen Produktionsumgebungen.
Der M Fixing ist für die Bodenbefestigung mit der Befestigungsplatte vorgesehen. Schrauben, Muttern und Unterlegscheiben sind lieferbar.
Mit der breiten Auswahl an Fußplatten eignet sich der Typ M für alle Maschinen- und Ausrüstungsgrößen.
Die Gestaltung der abperlenden Oberflächen verringert den Reinigungsaufwand.
Zusätzlich ist der Fuß zum Boden hin hygienisch mit vulkanisiertem, FDA-zugelassenem, vibrationshemmendem und rutschfestem Gummi abgedichtet, das das Eindringen von Bakterien unter die Fußplatte verhindert.
Der muster- und patentgeschützte M 2 Fixing VollgewindeMaschinenfuß ist die optimale Wahl für Maschinen und Ausrüstungen in diversen Produktionsumgebungen.
Der M 2 Fixing ist für die Bodenbefestigung mit den beiden Befestigungsplatten vorgesehen. Schrauben, Muttern und Unterlegscheiben sind lieferbar.
Mit der breiten Auswahl an Fußplatten eignet sich der Typ M für alle Maschinen- und Ausrüstungsgrößen.
Die Gestaltung der abperlenden Oberflächen verringert den Reinigungsaufwand.
Zusätzlich ist der Fuß zum Boden hin hygienisch mit vulkanisiertem, FDA-zugelassenem, vibrationshemmendem und rutschfestem Gummi abgedichtet, das das Eindringen von Bakterien unter die Fußplatte verhindert.
DIE MATERIALDEKLARATION BETRIFFT DIE FOLGENDEN ANWENDUNGEN
Anwendung:
NGI hält grundsätzlich alle zutreffenden Vorschriften und Normen ein. Alle Informationen basieren auf dem aktuellen Wissensstand und können geändert werden. Wir verfolgen die Überarbeitungen und Ergänzungen dieser Vorschriften sorgfältig und konstruieren unsere Produkte entsprechend. Dies garantiert, dass Produkte von NGI stets die jeweils geltenden Anforderungen erfüllen.
Unsere Produktkategorie fällt nicht unter den Anwendungsbereich der EUMaschinenrichtlinie. Aus diesem Grund können sie nicht mit der CE-Markierung gemäß der EU-Maschinenrichtlinie versehen werden. Wir erklären weiterhin, dass die aufgelisteten und in unseren Produkten verwendeten Materialien den Anforderungen an in der Lebensmittel- und pharmazeutischen Industrie benutzte Materialien entsprechen.
RUTSCHFESTES
GUMMI
Stahlkomponenten, z. B. Spindel, Hülse und Top Hülse für Füße
Materialtyp: Edelstahl, AISI 304/A2 (X5CrNi18-10), Euronorm 1.4301.
Auf Anfrage: Edelstahl, AISI 316/A4 (X 5 CrNiMo 17 12 2), Euronorm 1.4401
Einhaltung von Vorschriften: EN 10204 Typ 2.2. NGI A/S bestätigt, dass das Produkt mit der Bestellung übereinstimmt mit Angabe der Ergebnisse der nicht spezifschen Prüfung.
NGI A/S hat Prüfzertifkate gemäß EN 10204 Typ 3.1 für alles in den Produkten verwendeten Material, das nicht für jeden Fuß spezifziert ist.
In der Richtlinie 94/9/EC, Geräte und Schutzsysteme zur bestimmungsgemäßen Verwendung in explosionsgefährdeten Bereichen, auch ATEX-Richtlinie genannt, werden Ausrüstungen ohne eigene potenzielle Zündquelle nicht abgedeckt und nicht gemäß der Richtlinie gekennzeichnet. Jedoch sind NGI Maschinenfüße für den Gebrauch in allen ATEX-Zonen geeignet.
Anwendung: Fußbasis für hygienische Maschinenfüße von NGI A/S
Materialtyp: NBR (NNF-75)
Farbe: Schwarz & Blau
Härte: 72 ± 3 Shore A DIN 53 505
Temperaturbereich: Mind. -35 °C bis max. +110 °C
Einhaltung von Vorschriften:
REACH: Entsprechend den Vorschriften EG 1907/2006. Enthält keine Stoffe mit einer Konzentration über 0,1 % (w/w) von: Der Liste der für eine Zulassung in Frage kommenden besonders besorgniserregenden Stoffe (16.01.2020).
Annex XVII (19-11-2019)
RoHS 2 & RoHS 3: In Übereinstimmung mit der Richtlinie 2002/95/EG des Europäischen Parlaments und des Rates vom 27. Januar.
ADI-free: Frei von Stoffen menschlichen oder tierischen Ursprungs.
Bisphenole: Enthält keine Bisphenole wie in 1895/2005/EG beschrieben. Ebenfalls kein BPA, BADGA, BFDGE oder NOGE.
ODS: Enthält keine ozonabbauenden Stoffe. In Übereinstimmung mit der Verordnung (EG) 1005/2009 des Europäischen Parlaments und des Rates vom 16. September 2009 und der Verordnung (EG) 2037/2000 des Europäischen Parlaments und des Rates vom 29. Juni 2000.
Konflikt Gemäß dem US-Gesetz: „Dodd Frank Wall Street Reform & Consumer
Materials: Protection Act“, Sec. 1502, vom 21.07.2010.
GMP: Gute Herstellungspraxis gemäß 2023/2006 EG.
Gefahrstoffe: Enthält keine Gefahrstoffe gemäß der Beschreibung in der Materials: „Hong Kong International Convention for the Safe and Environmentally Sound Recycling of Ships“, 2009.
Phthalate: Enthält keine Phthalate.
FDA: Richtlinie 21 CFR 177.2600
Die optimale Vollgewindewahl für schwere Maschinen und Ausrüstungen in diversen Produktionsumgebungen
Sie sind preiswert und bieten viele Varianten und Funktionen
Die Produktgruppe der massiven Vollgewinde-Maschinenfüße ist die optimale Wahl für schwere Maschinen und Ausrüstungen in diversen Produktionsumgebungen. Diese massiven Vollgewinde-Maschinenfüße bieten aufgrund ihrer großen Vielfalt und Funktionalität ein ausgezeichnetes Preis-Leistungs-Verhältnis und bei der Mehrzahl der Modelle ein hygieneorientiertes Design mit abperlenden Oberflächen.
Die Zuverlässigkeit der Vollgewinde-Maschinenfüße wird seit über 25 Jahren von Kunden auf der ganzen Welt geschätzt. Das aktuelle Produktsortiment ist das Ergebnis von kontinuierlicher Innovation und Anregungen des Marktes.
HXG/HXG AS
Besondere Eigenschaften
- Fußplattendurchmesser Ø105 - Ø125
- Gewichtsbelastung bis 110.000 N
- Hygieneorientiertes Design durch abperlende Oberflächen
- Lässt an Böden und Ausrüstungen Neigungen bis 9° zu
- Optional vulkanisiertes, FDA-zugelassenes, vibrationshemmendes, rutschfestes Gummi
• Für hohe Belastung und starke Zugkräfte ausgelegt
• Muster- und patentgeschützt
• Große Vielfalt hinsichtlich Fußplattendesign und Funktionalität
• Unbegrenzte maßgeschneiderte Höheneinstellungen
• Mehrere tausend Varianten lieferbar (Gewichtsbelastung, Höheneinstellung, Teile für flexible Montage)
• Massive, hygieneorientierte Vollgewinde-Maschinenfüße mit abperlenden Oberflächen und geringem Reinigungsaufwand
• Optional vulkanisiertes, FDA-zugelassenes, vibrationshemmendes und rutschfestes Gummi gegen Bakterien unter der Fußplatte
• Edelstahl AISI 304/A2, 1.4301. Optional AISI 316/A4, 1.4401
• Reibungsarme Scheibe zwischen Spindel und Fußplatte für einfache Einstellung Schrauben, Muttern, Unterlegscheiben, Schweißscheiben und Kunststoffbuchsen lieferbar
KG/KG AS
Besondere Eigenschaften
- Fußplattendurchmesser Ø90 - Ø180
- Gewichtsbelastung bis 120.000 N
- Lässt an Böden und Ausrüstungen Neigungen bis 8° zu
- Optional vibrationshemmendes, rutschfestes Gummi
HXJ/HXJ AS
Besondere Eigenschaften
- Fußplattendurchmesser Ø105 - Ø125
- Gewichtsbelastung bis 110.000 N
- Hygieneorientiertes Design durch abperlende Oberflächen
- Lässt an Böden und Ausrüstungen Neigungen bis 9° zu
- Bodenbefestigung
- Optional vulkanisiertes, FDA-zugelassenes, vibrationshemmendes, rutschfestes Gummi
KJ/KJ AS
Besondere Eigenschaften
- Fußplattendurchmesser Ø90 - Ø180
- Gewichtsbelastung bis 120.000 N
- Lässt an Böden und Ausrüstungen Neigungen bis 8° zu
- Bodenbefestigung
- Optional vibrationshemmendes, rutschfestes Gummi
HXGT/HXGT AS
Besondere Eigenschaften
- Fußplattendurchmesser Ø105 - Ø125
- Gewichtsbelastung bis 110.000 N
- Hygieneorientiertes Design durch abperlende Oberflächen
- Die Fußplatte und die Spindel sind zwei getrennte Teile
- Diametral zentrierte Erhöhung auf der Fußplatte
- Lässt an Böden und Ausrüstungen Neigungen bis 15° zu
- Optional vulkanisiertes, FDA-zugelassenes, vibrationshemmendes, rutschfestes Gummi
G/G AS
Besondere Eigenschaften
- Fußplattendurchmesser Ø90 - Ø180
- Gewichtsbelastung bis 120.000 N
- Lässt an Böden und Ausrüstungen Neigungen bis 1° zu
- Optional vibrationshemmendes, rutschfestes Gummi
Die Produktgruppe der massiven Vollgewinde-Maschinenfüße ist die optimale Wahl für schwere Maschinen und Ausrüstungen in diversen Produktionsumgebungen. Diese massiven Vollgewinde-Maschinenfüße bieten aufgrund ihrer großen Vielfalt und Funktionalität ein ausgezeichnetes Preis-Leistungs-Verhältnis und bei der Mehrzahl der Modelle ein hygieneorientiertes Design mit abperlenden Oberflächen.
Die Zuverlässigkeit der Vollgewinde-Maschinenfüße wird seit über 25 Jahren von Kunden auf der ganzen Welt geschätzt. Das aktuelle Produktsortiment ist das Ergebnis von kontinuierlicher Innovation und Anregungen des Marktes.
Besondere Eigenschaften
- Fußplattendurchmesser Ø90 - Ø180
- Gewichtsbelastung bis 120.000 N
- Lässt an Böden und Ausrüstungen Neigungen bis 1° zu
- Bodenbefestigung
- Optional vibrationshemmendes, rutschfestes Gummi
• Für hohe Belastung und starke Zugkräfte ausgelegt
• Muster- und patentgeschützt
• Große Vielfalt hinsichtlich Fußplattendesign und Funktionalität
• Unbegrenzte maßgeschneiderte Höheneinstellungen
• Mehrere tausend Varianten lieferbar (Gewichtsbelastung, Höheneinstellung, Teile für flexible Montage)
• Massive, hygieneorientierte Vollgewinde-Maschinenfüße mit abperlenden Oberflächen und geringem Reinigungsaufwand
• Optional vulkanisiertes, FDA-zugelassenes, vibrationshemmendes und rutschfestes Gummi gegen Bakterien unter der Fußplatte
• Edelstahl AISI 304/A2, 1.4301. Optional AISI 316/A4, 1.4401
• Reibungsarme Scheibe zwischen Spindel und Fußplatte für einfache Einstellung
Schrauben, Muttern, Unterlegscheiben, Schweißscheiben und Kunststoffbuchsen lieferbar
Besondere Eigenschaften
- Fußplattendurchmesser Ø90 - Ø180
- Gewichtsbelastung bis 200.000 N
- Die Fußplatte und die Spindel sind zwei getrennte Teile
- Diametral zentrierte Vertiefung in der Fußplatte
- Lässt an Böden und Ausrüstungen Neigungen bis 20° zu
- Optional vibrationshemmendes, rutschfestes Gummi
Besondere Eigenschaften
- Fußplattendurchmesser Ø110 - Ø180
- Gewichtsbelastung bis 120.000 N
- Dezentrierte Spindel in der Fußplatte
- Lässt an Böden und Ausrüstungen Neigungen bis 1° zu
- Bodenbefestigung
- Optional vibrationshemmendes, rutschfestes Gummi
Diese Konformitätserklärung führt alle Vorschriften und Normen auf, die NGI erfüllt. Dies garantiert, dass Produkte von NGI stets die jeweils geltenden Anforderungen erfüllenen.
Besondere Eigenschaften
- Fußplattendurchmesser Ø110
- Gewichtsbelastung bis 100.000 N
- Dezentrierte Spindel in der Fußplatte
- Lässt an Böden und Ausrüstungen Neigungen bis 8° zu
- Bodenbefestigung
- Optional vibrationshemmendes, rutschfestes Gummi
NGI kann alles erforderliche Zubehör liefern, was eine schnelle und einfache Installation des Maschinenfußes garantiert.
Außer Standardzubehör können wir auch maßgeschneidertes Zubehör liefern.
MUTTERN & UNTERLEGSCHEIBEN
- Edelstahl AISI 304/A2, 1.4301
- Standardmuttern (DIN 934)
- Standard-Kontermuttern (DIN 439)
- Standard-Beilagscheiben (DIN 125)
- Standard-Dichtscheiben (DIN 9010)
- Alle Größen lieferbar
- Edelstahl AISI 304/A2, 1.4301
- Quadratische Schweißplatten
- Runde Schweißplatten
- Alle Größen lieferbar
KUNSTSTOFFBUCHSEN
- Quadratische Kunststoffbuchsen
- Runde Kunststoffbuchsen
- Viele Größen lieferbar
mehr zu erfahren
de.ngi-global.com/produkte/vollgewindemaschinenfusse/massiv-vollgewinde
Die muster- und patentgeschützten HXG und HXG AS Maschinenfüße sind die optimale Wahl für schwere Maschinen und Ausrüstungen in diversen Produktionsumgebungen und die hygienischsten massiven Vollgewinde-Maschinenfüße.
Das hygieneorientierte Design mit abperlenden Oberflächen verringert den Reinigungsaufwand.
Die Fügeverbindung zwischen Spindel und Fußplatte ist für hohe Belastung und starke Zugkräfte ausgelegt, und die reibungsarme Scheibe zwischen der Spindel und der Fußplatte sorgt für einfache Einstellung unter hohem Druck.
Der HXG AS wird mit vulkanisiertem, FDA-zugelassenem, vibrationshemmendem und rutschfestem Gummi geliefert, das das Eindringen von Bakterien unter die Fußplatte verhindert und eine hygienische Abdichtung zum Boden schafft.
HÖHE A [mm]
= A + B Maximale Nennlast = Geringster Wert für Fußplatte oder Spindel
Toleranz der Höhe A = +/-1,5 mm
AS = Anti-Slip (rutschfest)
* Einstellung A +4 mm und B -4 mm, wenn die Fußplatte mit der Spindel M30, M36 oder M42 kombiniert wird
Die muster- und patentgeschützten HXJ und HXJ AS Vollgewinde-Maschinenfüße sind die optimale Wahl für schwere Maschinen und Ausrüstungen in diversen Produktionsumgebungen.
Das hygieneorientierte Design mit abperlenden Oberflächen verringert den Reinigungsaufwand.
Dies ist der hygienischste Vollgewinde-Maschinenfuß, der an den beiden Befestigungslöchern in der Bodenplatte am Boden befestigt werden kann. Schrauben, Muttern und Unterlegscheiben sind lieferbar.
Die Fügeverbindung zwischen Spindel und Fußplatte ist für hohe Belastung und starke Zugkräfte ausgelegt, und die reibungsarme Scheibe zwischen der Spindel und der Fußplatte sorgt für einfache Einstellung unter hohem Druck.
Der HXJ AS wird mit vulkanisiertem, FDA-zugelassenem, vibrationshemmendem und rutschfestem Gummi geliefert, das das Eindringen von Bakterien unter die Fußplatte verhindert und eine hygienische Abdichtung zum Boden schafft.
HÖHE A [mm]
= Anti-Slip (rutschfest) * Einstellung A +4 mm und B -4 mm, wenn die Fußplatte mit der Spindel M30, M36 oder M42 kombiniert wird
Die muster- und patentgeschützten HXGT und HXGT AS Maschinenfüße sind die optimale Wahl für schwere Maschinen und Ausrüstungen in diversen Produktionsumgebungen und die hygienischsten massiven Vollgewinde-Maschinenfüße.
Die HXGT und HXGT AS bestehen aus einer separaten Fußplatte und Spindel, die an der diametral zentrierten Erhöhung auf der Fußplatte verbunden sind.
Das hygieneorientierte Design mit abperlenden Oberflächen verringert den Reinigungsaufwand.
Der HXGT AS wird mit vulkanisiertem, FDA-zugelassenem, vibrationshemmendem und rutschfestem Gummi geliefert, das das Eindringen von Bakterien unter die Fußplatte verhindert und eine hygienische Abdichtung zum Boden schafft.
Der massive KG Maschinenfuß ist die optimale Wahl für schwere Maschinen und Ausrüstungen in diversen Produktionsumgebungen.
Die Fügeverbindung zwischen Spindel und Fußplatte ist für sehr hohe Belastung und starke Zugkräfte ausgelegt.
Der KG AS wird mit vibrationshemmendem und rutschfestem NBR-Gummi geliefert (auf Anfrage EPDM).
FUßPLATTE
SPINDEL
[N]
[N]
Gesamthöhe = A + B
Maximale Nennlast = Geringster Wert für Fußplatte oder Spindel
Toleranz der Höhe A = +/-1,5 mm
AS = Anti-Slip (rutschfest)
* M12 Spindel nicht für KG150 und KG180 Fußplatten lieferbar
*** Einstellung A -2 mm und B +2 mm, wenn die Fußplatte mit der Spindel M24, M30, M36 oder M42 kombiniert wird HÖHE A [mm] TYP DURCHMESSER Ø [mm] HÖHE B [mm] NENNLAST KOMPRESSION [N]
Der massive KJ Maschinenfuß ist die optimale Wahl für schwere Maschinen und Ausrüstungen in diversen Produktionsumgebungen.
Der Fuß ist für die Bodenbefestigung mit zwei Befestigungslöchern in der Fußplatte vorgesehen. Schrauben, Muttern und Unterlegscheiben sind lieferbar.
Die Fügeverbindung zwischen Spindel und Fußplatte ist für sehr hohe Belastung und starke Zugkräfte ausgelegt.
Der KJ AS wird mit vibrationshemmendem und rutschfestem NBR-Gummi geliefert (auf Anfrage EPDM).
Nennlast = Geringster Wert für Fußplatte oder Spindel Toleranz der Höhe A = +/-1,5 mm AS = Anti-Slip (rutschfest)
M12 Spindel nicht für KJ150 und KJ180 Fußplatten lieferbar
Der massive G Maschinenfuß ist die optimale Wahl für schwere Maschinen und Ausrüstungen in diversen Produktionsumgebungen.
Die Fügeverbindung zwischen Spindel und Fußplatte ist für sehr hohe Belastung und starke Zugkräfte sowie für feste Montage auf horizontalen Oberflächen ausgelegt.
Der G AS wird mit vibrationshemmendem und rutschfestem NBR-Gummi geliefert (auf Anfrage EPDM).
SPINDEL
HÖHE A [mm]
Gesamthöhe = A + B
Maximale Nennlast = Geringster Wert für Fußplatte oder Spindel
Toleranz der Höhe A = +/-1,5 mm
AS = Anti-Slip (rutschfest)
* Einstellung A -2 mm und B +2 mm, wenn die Fußplatte mit der Spindel M24, M30, M36 oder M42 kombiniert wird
Der massive J Maschinenfuß ist die optimale Wahl für schwere Maschinen und Ausrüstungen in diversen Produktionsumgebungen.
Der Fuß ist für die Bodenbefestigung mit zwei Befestigungslöchern in der Fußplatte vorgesehen. Schrauben, Muttern und Unterlegscheiben sind lieferbar.
Die Fügeverbindung zwischen Spindel und Fußplatte ist für sehr hohe Belastung und starke Zugkräfte sowie für feste Montage auf horizontalen Oberflächen ausgelegt.
Der J AS wird mit vibrationshemmendem und rutschfestem NBR-Gummi geliefert (auf Anfrage EPDM).
SPINDEL
Der massive CF Maschinenfuß ist die optimale Wahl für schwere Maschinen und Ausrüstungen in diversen Produktionsumgebungen.
Der Fuß kann am dezentrierten Befestigungsloch in der Fußplatte einfach am Boden befestigt werden. Schrauben, Muttern und Unterlegscheiben sind lieferbar.
Die Fügeverbindung zwischen der dezentrierten Spindel und der Fußplatte ist für hohe Belastung und für feste Montage auf horizontalen Oberflächen ausgelegt.
Der CF AS wird mit vibrationshemmendem und rutschfestem NBR-Gummi geliefert (auf Anfrage EPDM).
Der massive KCF Maschinenfuß ist die optimale Wahl für schwere Maschinen und Ausrüstungen in diversen Produktionsumgebungen.
Der Fuß kann am dezentrierten Befestigungsloch in der Fußplatte einfach am Boden befestigt werden. Schrauben, Muttern und Unterlegscheiben sind lieferbar.
Die Fügeverbindung zwischen der dezentrierten Spindel und der Fußplatte ist für hohe Belastung und für flexible Montage auf horizontalen Oberflächen ausgelegt.
Der KCF AS wird mit vibrationshemmendem und rutschfestem NBR-Gummi geliefert (auf Anfrage EPDM).
Der massive KT Maschinenfuß ist die optimale Wahl für schwere Maschinen und Ausrüstungen in diversen Produktionsumgebungen.
Die KT und KT AS bestehen aus einer separaten Fußplatte und Spindel, die an der diametral zentrierten Vertiefung in der für extrem hohe Belastung ausgelegten Fußplatte verbunden sind.
Der KT AS wird mit vibrationshemmendem und rutschfestem NBR-Gummi geliefert (auf Anfrage EPDM).
HÖHE A [mm]
= A + B Maximale Nennlast = Geringster Wert für Fußplatte oder Spindel Toleranz der Höhe A = +/-1,5 mm AS = Anti-Slip (rutschfest)
* Die Fußplatten 130, 150 und 180 werden nur mit den Spindeln M30, M36 und M42 geliefert
NGI hält grundsätzlich alle zutreffenden Vorschriften und Normen ein. Alle Informationen basieren auf dem aktuellen Wissensstand und können geändert werden. Wir verfolgen die Überarbeitungen und Ergänzungen dieser Vorschriften sorgfältig und konstruieren unsere Produkte entsprechend. Dies garantiert, dass Produkte von NGI stets die jeweils geltenden Anforderungen erfüllen.
Unsere Produktkategorie fällt nicht unter den Anwendungsbereich der EUMaschinenrichtlinie. Aus diesem Grund können sie nicht mit der CE-Markierung gemäß der EU-Maschinenrichtlinie versehen werden.
Wir erklären weiterhin, dass die aufgelisteten und in unseren Produkten verwendeten Materialien den Anforderungen an in der Lebensmittel- und pharmazeutischen Industrie benutzte Materialien entsprechen.
Die Materialdeklaration betrifft die folgenden Anwendungen
Anwendung:
Stahlkomponenten, z. B. Spindel, Hülse und Top Hülse für Füße
Materialtyp: Edelstahl, AISI 304/A2 (X5CrNi18-10), Euronorm 1.4301.
Auf Anfrage: Edelstahl, AISI 316/A4 (X 5 CrNiMo 17 12 2), Euronorm 1.4401
Einhaltung von Vorschriften: EN 10204 Typ 2.2. NGI A/S bestätigt, dass das Produkt mit der Bestellung übereinstimmt mit Angabe der Ergebnisse der nicht spezifschen Prüfung.
NGI A/S hat Prüfzertifkate gemäß EN 10204 Typ 3.1 für alles in den Produkten verwendeten Material, das nicht für jeden Fuß spezifziert ist.
In der Richtlinie 94/9/EC, Geräte und Schutzsysteme zur bestimmungsgemäßen Verwendung in explosionsgefährdeten Bereichen, auch ATEX-Richtlinie genannt, werden Ausrüstungen ohne eigene potenzielle Zündquelle nicht abgedeckt und nicht gemäß der Richtlinie gekennzeichnet. Jedoch sind NGI Maschinenfüße für den Gebrauch in allen ATEX-Zonen geeignet.
Anwendung: Rutschfestes Gummi für HXG AS, HXJ AS, HXGT AS und HXJT AS
Materialtyp: NBR (NNF-75)
Farbe: Schwarz
Härte: 72 ± 3 Shore A DIN 53 505 Temperaturbereich: Mind. -35 °C bis max. +110 °C
Einhaltung von Vorschriften:
REACH: Entsprechend den Vorschriften EG 1907/2006. Enthält keine Stoffe mit einer Konzentration über 0,1 % (w/w) von: Der Liste der für eine Zulassung in Frage kommenden besonders besorgniserregenden Stoffe (16.01.2020).
Annex XVII (19-11-2019)
RoHS 2 & RoHS 3: In Übereinstimmung mit der Richtlinie 2002/95/EG des Europäischen Parlaments und des Rates vom 27. Januar.
ADI-free: Frei von Stoffen menschlichen oder tierischen Ursprungs.
Bisphenole: Enthält keine Bisphenole wie in 1895/2005/EG beschrieben. Ebenfalls kein BPA, BADGA, BFDGE oder NOGE.
ODS: Enthält keine ozonabbauenden Stoffe. In Übereinstimmung mit der Verordnung (EG) 1005/2009 des Europäischen Parlaments und des Rates vom 16. September 2009 und der Verordnung (EG) 2037/2000 des Europäischen Parlaments und des Rates vom 29. Juni 2000.
Konflikt Gemäß dem US-Gesetz: „Dodd Frank Wall Street Reform & Consumer
Materials: Protection Act“, Sec. 1502, vom 21.07.2010.
GMP: Gute Herstellungspraxis gemäß 2023/2006 EG.
Gefahrstoffe: Enthält keine Gefahrstoffe gemäß der Beschreibung in der „Hong Kong International Convention for the Safe and Environmentally Sound Recycling of Ships“, 2009.
Phthalate: Enthält keine Phthalate.
FDA: Richtlinie 21 CFR 177.2600
Anwendung: Rutschfestes Gummi
Materialtyp: NBR, auf Anfrage EPDM
Elektrisch: nicht leitend
Chemische Beständigkeit: Hoch gegenüber üblich angewendeten Reinigungsmitteln
Farbe: Schwarz
Härte: Shore A 80 ± 5
Temperaturbereich: Mind. -20 °C bis max. 110 °C
Belastung: Geringe Belastbarkeit
Die optimale Kunststoff-vollgewinde-Wahl für Maschinen und Ausrüstungen mit geringem bis mittlerem Gewicht in diversen Produktionsumgebungen
Sie sind preiswert und bieten viele Varianten und Funktionen
Die Produktgruppe der Kunststoff-Vollgewinde-Maschinenfüße ist die optimale Wahl für Maschinen und Ausrüstungen mit geringem bis mittlerem Gewicht in diversen Produktionsumgebungen. Diese Vollgewinde-Maschinenfüße bieten aufgrund ihrer Vielfalt und Funktionalität ein ausgezeichnetes Preis-Leistungs-Verhältnis und bei der Mehrzahl der Modelle ein hygieneorientiertes Design mit abperlenden Oberflächen.
Die Zuverlässigkeit der Kunststoff-Vollgewinde-Maschinenfüße wird seit über 25 Jahren von Kunden auf der ganzen Welt geschätzt. Das aktuelle Produktsortiment ist das Ergebnis von kontinuierlicher Innovation und Anregungen des Marktes.
Besondere Eigenschaften
- Gewichtsbelastung bis 22.000 N
- Lässt an Böden und Ausrüstungen Neigungen bis 10° zu
- Hygieneorientiertes Design durch abperlende Oberflächen
- Mögliche Bodenbefestigung unter der wasserdichten Kunststoffkappe
• Große Vielfalt hinsichtlich Fußplattendesign und Funktionalität
• Unbegrenzte maßgeschneiderte Höheneinstellungen
• Optionale Bodenbefestigung an abgedichteten Befestigungslöchern
• Mehrere Varianten lieferbar (Gewichtsbelastung, Höheneinstellung, Teile für flexible Montage)
• Kunststoff-Vollgewinde-Maschinenfüße mit abperlenden Oberflächen und geringem Reinigungsaufwand
• Optional vibrationshemmendes, rutschfestes Gummi
• Spindel aus Edelstahl AISI 304/A2, 1.4301. Optional AISI 316/A4, 1.4401
• Fußplatte aus verstärktem Polyamid
• Schrauben, Muttern, Unterlegscheiben, Schweißscheiben und Kunststoffbuchsen lieferbar
Besondere Eigenschaften
- Gewichtsbelastung bis 45.000 N
- Lässt an Böden und Ausrüstungen Neigungen bis 10° zu
- Hygieneorientiertes Design durch abperlende Oberflächen
- Optionale Bodenbefestigung unter der wasserdichten
Kunststoffkappe
- Optional rutschfestes Gummi unter der Fußplatte
Besondere Eigenschaften
- Gewichtsbelastung bis 22.000 N
- Lässt an Böden und Ausrüstungen Neigungen bis 10° zu
- Hygieneorientiertes Design durch abperlende Oberflächen
- Eingebettetes rutschfestes Gummi unter der Fußplatte
- Mögliche Bodenbefestigung unter der wasserdichten Kunststoffkappe
Diese Konformitätserklärung führt alle Vorschriften und Normen auf, die NGI erfüllt. Dies garantiert, dass Produkte von NGI stets die jeweils geltenden Anforderungen erfüllen.
Besondere Eigenschaften
- Gewichtsbelastung bis 22.000 N
- Lässt an Böden und Ausrüstungen Neigungen bis 10° zu
- Hygieneorientiertes Design durch abperlende Oberflächen
- Eingebettetes rutschfestes Gummi unter der Fußplatte
- Mögliche Bodenbefestigung unter der wasserdichten
Edelstahlkappe
NGI kann alles erforderliche Zubehör liefern, was eine schnelle und einfache Installation des Maschinenfußes garantiert.
Außer Standardzubehör können wir auch maßgeschneidertes Zubehör liefern.
MUTTERN & UNTERLEGSCHEIBEN
- Edelstahl AISI 304/A2, 1.4301
- Standardmuttern (DIN 934)
- Standard-Kontermuttern (DIN 439)
- Standard-Beilagscheiben (DIN 125)
- Standard-Dichtscheiben (DIN 9010)
- Alle Größen lieferbar
- Edelstahl AISI 304/A2, 1.4301
- Quadratische Schweißplatten
- Runde Schweißplatten
- Alle Größen lieferbar
KUNSTSTOFFBUCHSEN
- Quadratische Kunststoffbuchsen
- Runde Kunststoffbuchsen
- Viele Größen lieferbar
zu erfahren
de.ngi-global.com/produkte/vollgewindemaschinenfusse/kunststoff-vollgewinde
Der HP Kunststoff-Vollgewinde-Maschinenfuß ist die optimale Wahl für Maschinen und Ausrüstungen mit geringem bis mittlerem Gewicht in diversen Produktionsumgebungen.
Der Maschinenfuß kann an den beiden vorgebohrten Befestigungslöchern unter der wasserdichten Kunststoffkappe, die den Reinigungsaufwand verringert, am Boden befestigt werden. Schrauben, Muttern und Unterlegscheiben sind lieferbar.
HÖHE A [mm]
Fußteller HP060 hat keine Befestigungslöcher
Einstellung
Der HPG AS Kunststoff-Vollgewinde-Maschinenfuß ist die optimale Wahl für Maschinen und Ausrüstungen mit geringem bis mittlerem Gewicht in diversen Produktionsumgebungen.
Der Maschinenfuß kann an den beiden vorgebohrten Befestigungslöchern unter der wasserdichten Kunststoffkappe, die den Reinigungsaufwand verringert, am Boden befestigt werden. Schrauben, Muttern und Unterlegscheiben sind lieferbar.
Außerdem hat der Fuß unter der Fußplatte eingebettetes rutschfestes Gummi.
Gesamthöhe = A + B Maximale Nennlast = Geringster Wert für Fußplatte oder Spindel Toleranz der Höhe A = +/-1,5 mm AS = Anti-Slip (rutschfest) * Fußteller HPG-AS060 hat keine Befestigungslöcher ** Einstellung A +7 mm und B -7 mm, wenn die Fußplatte mit der Spindel M30 oder M36 kombiniert wird HÖHE A [mm] TYP DURCHMES-
Der HPR AS Kunststoff-Vollgewinde-Maschinenfuß ist die optimale Wahl für Maschinen und Ausrüstungen mit geringem bis mittlerem Gewicht in diversen Produktionsumgebungen.
Der Maschinenfuß kann an den beiden vorgebohrten Befestigungslöchern unter der wasserdichten Edelstahlkappe, die den Reinigungsaufwand verringert, am Boden befestigt werden. Schrauben, Muttern und Unterlegscheiben sind lieferbar.
Außerdem hat der Fuß unter der Fußplatte eingebettetes rutschfestes Gummi.
FUßPLATTE
Gesamthöhe = A + B Maximale Nennlast = Geringster Wert für Fußplatte oder Spindel
Toleranz der Höhe A = +/-1,5 mm
AS = Anti-Slip (rutschfest)
* Einstellung A +7 mm und B -7 mm, wenn die Fußplatte mit der Spindel M30 oder M36 kombiniert wird HÖHE A [mm]
Die HPA und HPA AS Kunststoff-Vollgewinde-Maschinenfüße sind die optimale Wahl für Maschinen und Ausrüstungen mit geringem bis mittlerem Gewicht in diversen Produktionsumgebungen.
Die Gestaltung der abperlenden Oberflächen verringert den Reinigungsaufwand.
Außerdem hat der HPA AS unter der Fußplatte eingebettetes rutschfestes Gummi.
FUßPLATTE
SPINDEL
HÖHE A [mm]
Gesamthöhe = A + B
Maximale Nennlast = Geringster Wert für Fußplatte oder Spindel
Toleranz der Höhe A = +/-1,5 mm
AS = Anti-Slip (rutschfest)
* M10 Spindel nur für Fußplatten HPA40AS und HPA50AS lieferbar
** M30 Spindel nur für Fußplatten HPA80AS und HPA100AS lieferbar
** Einstellung A +7 mm und B -7 mm, wenn die Fußplatte mit der Spindel M30 kombiniert wird
Die HPA Fixing und HPA AS Fixing Kunststoff-VollgewindeMaschinenfüße sind die optimale Wahl für Maschinen und Ausrüstungen mit geringem bis mittlerem Gewicht in diversen Produktionsumgebungen.
Die Gestaltung der abperlenden Oberflächen verringert den Reinigungsaufwand.
Der Maschinenfuß kann an den beiden vorgepressten Befestigungslöchern, die einfach mit einem Schraubendreher geöffnet werden können, am Boden befestigt werden. Schrauben, Muttern und Unterlegscheiben sind lieferbar.
Außerdem hat der HPA AS Fixing unter der Fußplatte eingebettetes rutschfestes Gummi.
Gesamthöhe = A + B Maximale Nennlast = Geringster Wert für Fußplatte oder Spindel Toleranz der Höhe A = +/-1,5 mm AS = Anti-Slip (rutschfest) * Einstellung A +6 mm und B -6 mm, wenn die Fußplatte mit der Spindel M30 kombiniert wird HÖHE A [mm]
Die starken HPA125 und HPA125 AS KunststoffVollgewinde-Maschinenfüße sind die optimale Wahl für schwerere Maschinen und Ausrüstungen in diversen Produktionsumgebungen.
Die Gestaltung der abperlenden Oberflächen verringert den Reinigungsaufwand.
Der Maschinenfuß kann an den beiden vorgepressten Befestigungslöchern, die einfach mit einem Schraubendreher geöffnet werden können, am Boden befestigt werden. Schrauben, Muttern und Unterlegscheiben sind lieferbar.
Außerdem hat der HPA125 AS unter der Fußplatte eingebettetes rutschfestes Gummi.
FUßPLATTE SPINDEL
HÖHE A [mm]
[mm]
Gesamthöhe = A + B Maximale Nennlast = Geringster Wert für Fußplatte oder Spindel Toleranz der Höhe A = +/-1,5 mm AS = Anti-Slip (rutschfest)
* Einstellung B -6 mm, wenn die Fußplatte mit der Spindel M30 oder M36 kombiniert wird
** Einstellung A -5 mm, wenn die Fußplatte mit M30 oder M36 bei einer Länge von 310 mm kombiniert wird.
NGI hält grundsätzlich alle zutreffenden Vorschriften und Normen ein. Alle Informationen basieren auf dem aktuellen Wissensstand und können geändert werden. Wir verfolgen die Überarbeitungen und Ergänzungen dieser Vorschriften sorgfältig und konstruieren unsere Produkte entsprechend. Dies garantiert, dass Produkte von NGI stets die jeweils geltenden Anforderungen erfüllen.
Unsere Produktkategorie fällt nicht unter den Anwendungsbereich der EUMaschinenrichtlinie. Aus diesem Grund können sie nicht mit der CE-Markierung gemäß der EU-Maschinenrichtlinie versehen werden.
Wir erklären weiterhin, dass die aufgelisteten und in unseren Produkten verwendeten Materialien den Anforderungen an in der Lebensmittel- und pharmazeutischen Industrie benutzte Materialien entsprechen.
KUNSTSTOFFKAPPE OPTIONAL RUTSCHFESTES GUMMI
2K-VERKLEBTES RUTSCHFESTES GUMMI
Die Materialdeklaration betrifft die folgenden Anwendungen
Anwendung: Stahlkomponenten, z. B. Spindel und Top Hülse für Füße
Materialtyp: Edelstahl, AISI 304/A2 (X5CrNi18-10), Euronorm 1.4301. Auf Anfrage: Edelstahl, AISI 316/A4 (X 5 CrNiMo 17 12 2), Euronorm 1.4401
Einhaltung von Vorschriften: EN 10204 Typ 2.2. NGI A/S bestätigt, dass das Produkt mit der Bestellung übereinstimmt mit Angabe der Ergebnisse der nicht spezifschen Prüfung. NGI A/S hat Prüfzertifkate gemäß EN 10204 Typ 3.1 für alles in den Produkten verwendeten Material, das nicht für jeden Fuß spezifziert ist.
In der Richtlinie 94/9/EC, Geräte und Schutzsysteme zur bestimmungsgemäßen Verwendung in explosionsgefährdeten Bereichen, auch ATEX-Richtlinie genannt, werden Ausrüstungen ohne eigene potenzielle Zündquelle nicht abgedeckt und nicht gemäß der Richtlinie gekennzeichnet. Jedoch sind NGI Maschinenfüße für den Gebrauch in allen ATEX-Zonen geeignet.
Anwendung: Fußbasis für Maschinenfuß und Top Hülse für Füße von NGI A/S
Materialtyp: PA 6 Miramid FP, verstärkt.
Elektrisch: Nicht leitend
IP-Code IP69K: DIN (Deutsches Institut für Normung) 40050-9: Straßenfahrzeuge; IP-Schutzarten; Schutz gegen Fremdkörper, Wasser und Berühren; Elektrische Ausrüstung Mai 1993.
Chemische Beständigkeit: Hoch gegenüber üblich angewendeten Reinigungsmitteln.
Farbe: Schwarz
Entflammbarkeit 94 HB
Temperaturbereich: Mind. -20 °C bis max. +110 °C Max. Temperatur Hohe kurzzeitige thermische Beständigkeit: +150 °C
Einhaltung von Vorschriften:
REACH: Entsprechend den Vorschriften EG 1907/2006. Enthält keine Stoffe mit einer Konzentration über 0,1 % (w/w) von: Der Liste der für eine Zulassung in Frage kommenden besonders besorgniserregenden Stoffe (16.01.2020). Annex XVII (19-11-2019)
RoHS 2 & RoHS 3: In Übereinstimmung mit der Richtlinie 2002/95/EG des Europäischen Parlaments und des Rates vom 27. Januar.
ADI-free: Frei von Stoffen menschlichen oder tierischen Ursprungs.
Bisphenole: Enthält keine Bisphenole wie in 1895/2005/EG beschrieben. Ebenfalls kein BPA, BADGA, BFDGE oder NOGE.
ODS: Enthält keine ozonabbauenden Stoffe. In Übereinstimmung mit der Verordnung (EG) 1005/2009 des Europäischen Parlaments und des Rates vom 16. September 2009 und der Verordnung (EG) 2037/2000 des Europäischen Parlaments und des Rates vom 29. Juni 2000.
Konflikt Gemäß dem US-Gesetz: „Dodd Frank Wall Street Reform & Consumer
Materials: Protection Act“, Sec. 1502, vom 21.07.2010.
GMP: Gute Herstellungspraxis gemäß 2023/2006 EG.
Gefahrstoffe: Enthält keine Gefahrstoffe gemäß der Beschreibung in der „Hong Kong International Convention for the Safe and Environmentally Sound Recycling of Ships“, 2009.
Phthalate: Enthält keine Phthalate.
Die Materialdeklaration betrifft die folgenden Anwendungen
Anwendung: Kunststoffdeckel
Materialtyp: PPC
Elektrisch: nicht leitend
Chemische Beständigkeit: Hoch gegenüber üblich angewendeten Reinigungsmitteln
Farbe: Schwarz
Härte: Rockwell R 85
Temperaturbereich: Mind. -20 °C bis max. 90 °C
Belastung: Hohe Belastbarkeit
Anwendung: Rutschsicherheit
Materialtyp: NBR, auf Anfrage EPDM
Elektrisch: nicht leitend
Chemische Beständigkeit: Hoch gegenüber üblich angewendeten Reinigungsmitteln
Farbe: Schwarz
Härte: Shore A 80 ± 5
Temperaturbereich: Mind. -20 °C bis max. 110 °C
Belastung: Geringe Belastbarkeit
Anwendung: 2K-verklebtes rutschfestes Gummi
Materialtyp: TPE
Elektrisch: nicht leitend
Chemische Beständigkeit: Hoch gegenüber üblich angewendeten Reinigungsmitteln
Farbe: Schwarz
Härte: Shore A 90 ± 5
Temperaturbereich: Mind. -50 °C bis max. +125 °C
Belastung: Hohe Belastbarkeit
Anwendung: Dichtring zwischen Stahlkomponenten für NGI Maschinenfüße.
Materialtyp: Silikonkautschuk
Elektrisch: nicht leitend
Chemische Beständigkeit: Hoch gegenüber üblich angewendeten Reinigungsmitteln
Farbe: RAL 5010 (blau)
Härte: Shore A 60 ± 5
Temperaturbereich: Mind. -60 °C bis max. +200 °C
Lagerung: Gemäß ISO 2230
Einhaltung von
Vorschriften: FDA: Richtlinie 21 CFR 177.2600
RoHS 2: In Übereinstimmung mit der Richtlinie 2011/65/EG des Europäischen Parlaments und des Rates.
GMP: Gute Herstellungspraxis gemäß 2023/2006 EG.
Die weltweit einzigen hygienischen Nivellier-Wiegefüße mit in den Füßen gesicherter, geführter und geschützter Standard-Wägezelle
Die patentgeschützten NGI-Wiegefüße sind die optimale Lösung für das aufstellen und einfache wiegen von Maschinen, Geräten, Tanks und Behältern
Die muster- und patentgeschützten NGI Nivellier-Wiegefüße sind die optimale Wahl für das Aufstellen und einfache Wiegen von Maschinen, Ausrüstungen, Tanks und Kesseln in Umgebungen mit strikten Hygieneanforderungen.
NGI Nivellier-Wiegefüße sind für die PR 6251 PanCake Wägezellen optimiert für beste Wiegeleistung bei sehr kompakter Konstruktion sowie unübertroffene Zuverlässigkeit, Robustheit und Stabilität für problemlosen Betrieb ohne jährliche Kalibrierungen.
Besondere Merkmale
– Maximalgewicht 5 Tonnen
– Spindelgrößen M20, M24, M30 und M36
– Fußplattengrößen Ø 80, Ø 105, Ø 125 und Ø 150 mm
– Hygienisches Design mit abperlender Oberfläche
– Ausgleich von bis zu 5° Boden- bzw. Gerätegefälle
– Vulkanisierter, vibrationshemmender und rutschfester Gummi verhindert das Auftreten von Bakterien unter der Fußplatte und schützt die Wägezelle
Besondere Merkmale
– Fußplattendurchmesser Ø 105 und Ø 150 mm
– Hygienisches Design mit abperlender Oberfläche
– Ausgleich von bis zu 5⁰ Boden- bzw. Gerätegefälle
– Obere Abdeckung mit blauer, durch Scansysteme erkennbarer Dichtung
– Das freiliegende Oberteil wird so hygienisch abgedeckt
– Erhältlich in Standardgrößen oder in kundenspezifschen Abmessungen
– Optionale Verankerung am Boden
Besondere Merkmale
– Maximalgewicht 5 Tonnen
– Spindelgrößen M16, M20, M24, M30 und M36
– Fußplattengrößen Ø 80, Ø 105, Ø 125 und Ø 150 mm
– Hygienisches Design mit abperlender Oberfläche
– Fußplatte und Spindel sind zwei separate Teile
– Ausgleich von bis zu 10⁰ Boden- bzw. Gerätegefälle
– Der HXTW Maschinenfuß ist zum Boden hin hygienisch mit vulkanisiertem, FDA-zugelassenem, vibrationshemmendem und rutschfestem Gummi abgedichtet, das das Eindringen von Bakterien unter die Fußplatte verhindert und die Wägezelle schützt.
• Höhenverstellbares, kompaktes Plug-and-Play-Design.
• Die Punktbelastung zwischen Wägezelle und Spindel gewährleistet eine reibungsfreie, direkte Kraftübertragung.
• Edelstahl AISI 304/A2, 1.4301. Optional AISI 316/A4, 1.4401.
• Alle beweglichen Teile sind zu 100 % hygienisch verschlossen, auch dann, wenn die Last vom Fuß genommen wird.
• Alle Dichtungen sind blau und können so durch Scansysteme erkannt werden.
Besondere Merkmale
– Maximalgewicht 5 Tonnen
– Spindelgrößen M16, M20, M24, M30 und M36
– Fußplattengrößen Ø 105 und Ø 150 mm
– Hygienisches Design mit abperlender Oberfläche
– Fußplatte und Spindel sind zwei separate Teile
– Ausgleich von bis zu 10⁰ Boden- bzw. Gerätegefälle
Diese Konformitätserklärung führt alle Vorschriften und Normen auf, die NGI erfüllt. Dies garantiert, dass Produkte von NGI stets die jeweils geltenden Anforderungen erfüllen.
Der muster- und patentgeschützte HXW Nivellier-Wiegefuß ist die optimale Wahl für das Aufstellen und Wiegen von Maschinen, Ausrüstungen, Tanks und Kesseln. Die Wägezelle ist im Fuß gesichert, geführt und geschützt.
- Sicherung: Die Wägezelle ist vor externen gefährlichen mechanischen einwirkungen geschützt
- Führung: Es sind starke Kräfte in alle Richtungen ohne Beeinträchtigung der Wägezelle möglich
- Schutz: Vor äußeren Einflüssen wie Korrosion, Temperaturen und Bakterien
Der HXW Maschinenfuß ist zum Boden hin hygienisch mit vulkanisiertem, FDA-zugelassenem, vibrationshemmendem und rutschfestem Gummi abgedichtet, das das Eindringen von Bakterien unter die Fußplatte verhindert und die Wägezelle schützt.
- Wartungsfreies und höheneinstellbares kompaktes Design
- Einfache und schnelle Installation - kein Montagekit erforderlich
- Die verschiedenen Wägezellen decken einen Bereich von 30 kg bis 5000 kg
- Edelstahl AISI 304/A2, 1.4301 Optional AISI 316/A4, 1.4401
FUßPLATTE SPINDEL
Der muster- und patentgeschützte HXGW Nivellier-Wiegefuß ist die optimale Wahl für das Aufstellen und Wiegen von Maschinen, Ausrüstungen, Tanks und Kesseln. Die Wägezelle ist im Fuß gesichert, geführt und geschützt.
- Sicherung: Die Wägezelle ist vor externen gefährlichen mechanischen einwirkungen geschützt
- Führung: Es sind starke Kräfte in alle Richtungen ohne Beeinträchtigung der Wägezelle möglich
- Schutz: Vor äußeren Einflüssen wie Korrosion, Temperaturen und Bakterien
Der HXGW Maschinenfuß ist zum Boden hin hygienisch mit rutschfestem Gummi abgedichtet, das das Eindringen von Bakterien unter die Fußplatte verhindert und die Wägezelle schützt.
- Wartungsfreies und höheneinstellbares kompaktes Design
- Einfache und schnelle Installation - kein Montagekit erforderlich
- Die verschiedenen Wägezellen decken einen Bereich von 30 kg bis 5000 kg
- Edelstahl AISI 304/A2, 1.4301 Optional AISI 316/A4, 1.4401
SPINDEL
Der muster- und patentgeschützte HXJW Nivellier-Wiegefuß ist die optimale Wahl für das Aufstellen und Wiegen von Maschinen, Ausrüstungen, Tanks und Kesseln. Die Wägezelle ist im Fuß gesichert, geführt und geschützt.
- Sicherung: Die Wägezelle ist vor externen gefährlichen mechanischen einwirkungen geschützt
- Führung: Es sind starke Kräfte in alle Richtungen ohne Beeinträchtigung der Wägezelle möglich
- Schutz: Vor äußeren Einflüssen wie Korrosion, Temperaturen und Bakterien
Der HXJW ist für die Bodenbefestigung mit zwei Befestigungslöchern in der Fußplatte vorgesehen.
Der HXJW Maschinenfuß ist zum Boden hin hygienisch mit rutschfestem Gummi abgedichtet, das das Eindringen von Bakterien unter die Fußplatte verhindert und die Wägezelle schützt.
- Wartungsfreies und höheneinstellbares kompaktes Design
- Einfache und schnelle Installation - kein Montagekit erforderlich
FUßPLATTE
SPINDEL
- Die verschiedenen Wägezellen decken einen Bereich von 30 kg bis 5000 kg
- Edelstahl AISI 304/A2, 1.4301 Optional AISI 316/A4, 1.4401
HÖHE A [mm]
Der muster- und patentgeschützte HXTW Nivellier-Wiegefuß ist die optimale Wahl für das Aufstellen und Wiegen von Maschinen, Ausrüstungen, Tanks und Kesseln. Die Wägezelle ist im Fuß gesichert, geführt und geschützt.
- Sicherung: Die Wägezelle ist vor externen gefährlichen mechanischen einwirkungen geschützt
- Führung: Es sind starke Kräfte in alle Richtungen ohne Beeinträchtigung der Wägezelle möglich
- Schutz: Vor äußeren Einflüssen wie Korrosion, Temperaturen und Bakterien
Der HXTW besteht aus einer separaten Fußplatte und Spindel, die an der diametral zentrierten Erhöhung auf der Fußplatte verbunden sind.
Der HXTW Maschinenfuß ist zum Boden hin hygienisch mit vulkanisiertem, FDA-zugelassenem, vibrationshemmendem und rutschfestem Gummi abgedichtet, das das Eindringen von Bakterien unter die Fußplatte verhindert und die Wägezelle schützt.
- Wartungsfreies und höheneinstellbares kompaktes Design
- Einfache und schnelle Installation - kein Montagekit erforderlich - Die verschiedenen Wägezellen decken einen Bereich von 30 kg bis 5000 kg - Edelstahl AISI 304/A2, 1.4301 Optional AISI 316/A4, 1.4401
SPINDEL
Der muster- und patentgeschützte HXGTW Nivellier-Wiegefuß ist die optimale Wahl für das Aufstellen und Wiegen von Maschinen, Ausrüstungen, Tanks und Kesseln. Die Wägezelle ist im Fuß gesichert, geführt und geschützt.
- Sicherung: Die Wägezelle ist vor externen gefährlichen mechanischen einwirkungen geschützt
- Führung: Es sind starke Kräfte in alle Richtungen ohne Beeinträchtigung der Wägezelle möglich
- Schutz: Vor äußeren Einflüssen wie Korrosion, Temperaturen und Bakterien
Der HXGTW besteht aus einer separaten Fußplatte und Spindel, die an der diametral zentrierten Erhöhung auf der Fußplatte verbunden sind.
Der HXGTW Maschinenfuß ist zum Boden hin hygienisch mit rutschfestem Gummi abgedichtet, das das Eindringen von Bakterien unter die Fußplatte verhindert und die Wägezelle schützt.
- Wartungsfreies und höheneinstellbares kompaktes Design
- Einfache und schnelle Installation - kein Montagekit erforderlich
- Die verschiedenen Wägezellen decken einen Bereich von 30 kg bis 5000 kg
- Edelstahl AISI 304/A2, 1.4301 Optional AISI 316/A4, 1.4401
NGI A/S hält grundsätzlich alle geltenden Richtlinien und Normen ein. Alle Informationen basieren auf dem aktuellen Wissensstand und unterliegen Änderungen. Wir verfolgen Änderungen und Ergänzungen dieser Richtlinien aufmerksam und passen das Design unserer Produkte entsprechend an. So wird gewährleistet, dass Produkte von NGI A/S stets den aktuell gültigen Anforderungen entsprechen.
Die Art unserer Produkte sind nicht durch die EG-Maschinenrichtlinien abgedeckt. Daher können sie nicht gemäß der EG-Maschinenrichtlinie mit dem CE-Zeichen gekennzeichnet werden.
NGI A/S, Virkelyst 3–7, 9400 Nørresundby erklärt, dass die aufgeführten und in den Produkten verwendeten Materialien den Anforderungen der Lebensmittel- und pharmazeutischen Branche zum Einsatz kommende Materialien entsprechen.
Darüber hinaus erklären wir, dass die aufgeführten, in den Produkten verwendeten Materialien den Anforderungen an Materialien entsprechen, die in der Lebensmittelund pharmazeutischen Branche zum Einsatz kommen.
DICHTRING
DICHTRING
DICHTRING
RUTSCHFESTE
GUMMIFUSSBASIS
Konformitätserklärung Nivellier-Wiegefüße
Materialien, Oberflächenrauigkeit, Fertigung und Geometrie
Metallische Oberflächen sind aus Edelstahl AISI 304/A2 oder, auf Anfrage, aus Edelstahl AISI 316/A4, gefertigt und unter den beschriebenen Einsatzbedingungen, einschließlich der Reinigungsbedingungen, korrosionsbeständig.
Die Elastomerkomponenten bestehen aus NBR und Silikonmaterial mit FDA-Zulassung. Alle verwendeten Materialien sind ungiftig und nicht absorbierend.
Alle freiliegenden metallischen Oberflächen sind mit einer maximalen Oberflächenrauheit von Ra = 1,6 µm veredelt. Alle Elastomerkomponenten und Dichtscheiben sind Formteile mit glatten Oberflächen, die ohne nachträgliche manuelle Bearbeitung einfach zu reinigen sind.
Die Elemente kommen ohne freiliegende Kontaktflächen unterschiedlicher Metalle aus, an denen es zu galvanischer Korrosion kommen könnte.
Das Design der Dichtungen ermöglicht eine einfache Reinigung ohne schwer erreichbare Aussparungen oder Fugen.
Es besteht kein Risiko, freiliegender Gewinde und im fertigen Aufbau gibt es keine nicht abgedichteten Verbindungen Metall/Metall.
Alle freiliegenden Oberflächen haben eine glatte Oberfläche ohne Vertiefungen, Falze, Risse, Spalten und anderen Fehlern, sodass Schmutz durch manuelle Reinigung entfernt werden kann.
Abperlende Eigenschaften und Montage
Die Elemente sind abperlend und haben keine horizontalen Flächen.
Ausführliche Anleitungen enthalten umfangreiche Informationen bezüglich der Einhaltung der Designkriterien für die 3A-Standards und EHEDG-Richtlinien der Zertifzierung.
STAHLKOMPONENTE
STAHLKOMPONENTE
Der 3A-Hygienestandard 88-00 fordert, dass Nivellierfüße oder Stützen von Maschinen bei ordnungsgemäßer Montage einen Mindestabstand zwischen dem niedrigsten Teil des Geräts und dem Boden von mindestens 4 Zoll (10,20 cm) gewährleisten, wenn das Gerät einen Bereich beschreibt, in dem kein Punkt weiter als 12,5 Zoll (31,75 cm) von der nächstgelegenen Kante entfernt ist. Wenn das Gerät einen Bereich beschreibt, in dem ein Punkt weiter als 12,5 Zoll (31,75 cm) von der nächstgelegenen Kante entfernt ist, muss der Abstand mindestens 6 Zoll (15,25 cm) betragen.
Die EHEDG-Richtlinie empfehlt für eine einfache Reinigung und Inspektion einen Abstand zwischen Gerät und Boden sowie der Wand von mindestens 300 mm.
Sind Befestigungsmittel erforderlich, dürfen nur Hutschrauben und -muttern dafür verwendet werden. Freiliegende Kontaktflächen müssen mit Dichtscheiben verschlossen werden. Ferner darf der montierte Maschinenfuß keine freiliegenden Gewinde aufweisen.
STAHLKOMPONENTE
Wartung und Reinigung
Zertifiziert hygienisch
Minimierte
Reinigungszeit
Minimierter
Wasserverbrauch
Fußgrundplatten können gegebenenfalls am Boden abgedichtet werden. In den Anweisungen werden Empfehlungen ausgesprochen, Unebenheiten oder Fugenlinien der Böden vor der Aufstellung mit hierfür geeigneten Dichtungsmassen zu behandeln.
Die maximalen Drehmomentwerte sind entsprechend der jeweiligen Befestigung angegeben und gewährleisten, dass Dichtscheiben und Dichtungen nicht zu stark komprimiert werden.
Wartungsanweisungen sind klar und verständlich beschrieben und untersagen die Verwendung nicht originaler Ersatzteile
Die Anweisungen zur Reinigung beschreiben typische Reinigungsverfahren. Es werden maximale Temperaturen bzw. Drücke empfohlen und der Einsatz nicht scheuernder Reinigungsmittel vorgesehen.
Das Design kommt ohne Toträume aus und verhindert so Ansammlungen von Schmutz, Mikroorganismen, Insekten und anderem Ungeziefer an schwer zu reinigenden Stellen.
Klebstoffe, Schmiermittel, Isolierung und Signalübertragungsflüssigkeiten
Im Aufbau verwendete Dichtstoffe und Mittel zur Gewindesicherung sind im ausgehärteten Zustand ungiftig.
Es werden weder Schmiermittel noch Isoliermaterial oder Signalübertragungsflüssigkeiten verwendet.
Normen und Richtlinien
EN 1672-2:2005 Nahrungsmittelmaschinen/Allgemeine Designleitsätze – Teil 2: Hygieneanforderungen
EN ISO 14 159 2004 Sicherheit von Maschinen – Hygieneanforderungen an das Design von Maschinen.
Dokument 13 EHEDG-Richtlinie – Hygienisches Design von Einrichtungen für offene Prozesse.
Ähnliche NGI-Modelle erfüllen die Kriterien für hygienische Ausrüstungen der Klasse I für Komponenten im Non-Food-Bereich und sind ohne Demontage zugänglich und einfach zu reinigen.
Die Ausführung der Wiegefüße entspricht dem 3A-Hygienestandard für Maschinennivellierfüße und -stützen.
Zertifziert gemäß den USDA-Richtlinien „Dairy Equipment“ (Ausrüstungen in der Milchverarbeitung) und „NSF ANSI 3A 14159-1-2014“ für hygienische Design und Fertigung.
EU-Verordnungen
852/2004 über Lebensmittelhygiene.
853/2004 mit spezifschen Hygienevorschriften für Lebensmittel tierischen Ursprungs.
854/2004 mit besonderen Verfahrensvorschriften für die amtliche Überwachung von zum menschlichen Verzehr bestimmten Erzeugnissen tierischen Ursprungs.
1935/2004 über Materialien und Gegenstände, die dazu bestimmt sind, mit Lebensmitteln in Berührung zu kommen.
Die Materialdeklaration betrifft folgende Anwendungen
Anwendung: STAHLKOMPONENTE
Materialtyp: Edelstahl, AISI 304/A2 (X5CrNi18-10), Euronorm 1.4301. Auf Anfrage: Edelstahl, AISI 316/A4 (X 5 CrNiMo 17 12 2), Euronorm 1.4401
Konformität: EN 10204 Typ 2.2. NGI A/S erklärt durch Angabe der Ergebnisse der unspezifschen Prüfung, dass das Produkt den gesetzlichen Vorschriften entspricht.
Für alle in den Produkten verwendeten Materialien verfügt NGI A/S über Abnahmeprüfzeugnisse nach EN 10204 3.1, die sich allerdings nicht auf die einzelnen Füße beziehen.
Geräte ohne eigene potentielle Zündquelle fallen nicht unter Richtlinie 94/9/ EG für Geräte und Schutzsysteme zur bestimmungsgemäßen Verwendung in explosionsgefährdeten Bereichen, auch bekannt als ATEX-Richtlinie, und müssen nicht entsprechend gekennzeichnet werden. Die NGI-Nivellierfüße eignen sich jedoch für eine Verwendung in allen ATEX-Zonen.
Anwendung: Vulkanisierte rutschfeste Gummifußbasis (für 0–5 Tonnen)
Materialtyp: NBR (NNF-75)
Farbe: Schwarz
Härte: 72 ±3 Shore A DIN 53 505
Temperaturbereich: Min. -35 °C bis max. +110 °C
Tragfähigkeit: Geringe Tragfähigkeit
Konformität:
REACH: Entsprechend den Vorschriften EG 1907/2006.
Enthält keine Stoffe mit einer Konzentration über 0,1 % (w/w) von: Der Liste der für eine Zulassung in Frage kommenden besonders besorgniserregenden Stoffe (16.01.2020).
Annex XVII (19-11-2019)
RoHS 2 & RoHS 3 Gemäß der Richtlinie 2002/95/EG DES EUROPÄISCHEN PARLAMENTS UND DES RATES VOM 27. JANUAR.
ADI-frei: Enthält keine Stoffe menschlichen oder tierischen Ursprungs.
Bisphenole: Enthält kein Bisphenol wie in 1895/2005/EWG beschrieben, auch kein BPA, BADGA, BFDGE oder NOGE.
ODS: Enthält keine ozonabbauende Stoffe. Gemäß der Verordnung EG 1005/2009 DES EUROPÄISCHEN PARLAMENTS UND DES RATES VOM 16. SEPTEMBER 2009 und Verordnung EG 2037/2000 DES EUROPÄISCHES PARLAMENTS UND DES RATES VOM 29. JUNI 2000
Konflikt: Nach US-Recht: „Dodd-Frank Wall Street Reform and Consumer.
Materialien: Protection Act“, § 1502 vom 21.07.2010.
GMP: Gute Herstellungspraxis gemäß 2023/2006 EG
Gefahrstoffe: Enthält keine der in der Hongkong-Konvention zum Schiffsrecycling „Hong Kong Convention for the Safe and Environmental Sound Recycling of Ships“ (2009) beschriebenen Gefahrstoffe.
Phthalate: Enthält keine Phthalate.
FDA: Richtlinie 21 CFR 177.2600
Anwendung: Dichtring
Materialtyp: Silikonkautschuk
Elektrische
Leitfähigkeit: icht leitend
Chemische
Beständigkeit: Gegenüber üblichen Reinigungsmitteln: hoch
Härte: Shore A 60 ±5
Farbe: RAL 5010 (blau)
Temperaturbereich: Min. -60 °C bis max. +200 °C
Lagerung: Gemäß ISO 2230
Konformität:
FDA: Richtlinie 21 CFR 177.2600
RoHS 2: Gemäß der Richtlinie 2011/65/EG DES EUROPÄISCHEN PARLAMENTS UND DES RATES
GMP: Gute Herstellungspraxis gemäß 2023/2006 EG
Die weltweit einzigen seismischen Maschinenfüße konstruiert und berechnet nach der internationalen neuseeländischen Norm für Erdbebensicherheit
Aufgrund seiner Fähigkeit, kombinierte vertikale und horizontale Belastungen aufzunehmen, kann unser seismischer Maschinenfuß Erdbeben standhalten
Unser seismischer Maschinenfuß wurde mit der Finite Element Methode (FEM) entwickelt und entspricht den Regierungsvorschriften von Kalifornien und Neuseeland - (NZS 4219:2009).
Aufgrund seiner Fähigkeit, kombinierte vertikale und horizontale Belastungen aufzunehmen, kann unser seismischer Maschinenfuß Erdbeben widerstehen. Der seismische NGI Produktkonfgurator verbindet Erdbebenrisikodaten in der jeweiligen geografschen Region mit Daten ihrer spezifschen Ausrüstung. Das Ergebnis dieser detaillierten Analyse unterstützt Sie bei der Wahl der optimalen Lösung hinsichtlich Sicherheit und minimiertem Beschädigungsrisiko durch Erdbeben für Ihre Maschinen und Ausrüstungen.
Besondere Merkmale
– Spindelgrößen M30, M36, M42, M48 und M56 mm
– Erhältlich in zwei Standardlängen pro Durchmesser
– Beste Erdbebensicherheit durch kreisförmige Anordnung der Verankerung
– Mit einer Gummidichtung zum Boden hin abgedichtet.
Besondere Merkmale
– Spindelgrößen M56, M64, M72, M80 & M90 mm
– Erhältlich in zwei Standardlängen pro Durchmesser
– Beste Erdbebensicherheit durch kreisförmige Anordnung der Verankerung
– Mit einer Gummidichtung zum Boden hin abgedichtet.
• Einfache und schnelle Montage, höhenverstellbar, kompakte Bauweise
• Beweglich – keine Einbetonierung erforderlich
• Vollständige Erdbebenstabilität durch verschraubte Befestigung und patentierten Arretiermechanismus
• Geprüft durch Finite-Element-Analyse (FEA) und berechnet nach neuseeländischer Erdbebennorm (NZS 4219)
• Von unserem erfahrenen Partner Hilti ausgewählte und anerkannte seismische Verankerungen
• Zertifziert hygienische Muttern von NGI optional
• Edelstahl AISI 304/A2, 1.4301. Optional AISI 316/A4, 1.4401
Besondere Merkmale
– Spindelgrößen M56, M64, M80 & M90 mm
– Verankerungen an einer Seite der Spindel außermittig
– Erhältlich in zwei Standardlängen pro Durchmesser
– Nicht zum Boden hin abgedichtet
Diese Konformitätserklärung führt alle Vorschriften und Normen auf, die NGI erfüllt. Dies garantiert, dass Produkte von NGI stets die jeweils geltenden Anforderungen erfüllen.
Besondere Merkmale
– Spindelgrößen M30, M36, M42, M48 und M56 mm
– Verankerungen an einer Seite der Spindel außermittig
– Erhältlich in zwei Standardlängen pro Durchmesser
– Nicht zum Boden hin abgedichtet
Bei der Montage seismischer Nivellierfüße werden mehrere Werkzeuge und Zubehör benötigt. NGI hat zusammen mit HILTI, dem Spezialisten für seismische Verankerungen, einen Komplettsatz für die seismische Montage für Ihre erdbebensicheren Vorhaben entwickelt. NGI kann alle für eine schnelle und einfache Montage seismischer Nivellierfüße erforderlichen Zubehörteile liefern. Im Rahmen der Montage seismischer Füße ist es maßgebend, auch mit seismischem Zubehör zu arbeiten. Eine nicht ordnungsgemäße Montage erfüllt weder die Hygieneanforderungen in 3A, USDA oder EHEDG noch die Spezifkationen bezüglich der seismischen Beanspruchung.
Besondere Eigenschaften
- Edelstahl AISI 304/A2, 1.4301
- Standard-Hutmuttern (DIN 1587 A2)
- Alle Größen lieferbar
Besondere Eigenschaften
Zur Montage der XHJSE-Maschinenfüße werden drei verschiedene Schraubenschlüssel benötigt. NGISchraubenschlüssel werden durch Laserschnitt gefertigt und eignen sich zur Montage der NGI-Maschinenfüße.
Besondere Eigenschaften
- Edelstahl A4
- PROFIS-Software
- Materialien Verankerungsgrund: Beton (gerissen), Beton (ungerissen), Mauerwerk (aus Vollsteinen)
Besondere Eigenschaften
Zur Hilti-Erdbebenforschung gehören detaillierte Untersuchungen der Produktleistung unter simulierter Erdbebenbelastung und umfassende Systemtests.
Der muster- und patentgeschützte seismische HXJE (S) Maschinenfuß ist die optimale Wahl für alle Maschinen, Ausrüstungen, Tanks und Behälter in erdbebengefährdeten Regionen, für die ein breiter Nivellierbereich abgedeckt werden muss.
- Völlige seismische Stabilität und geschraubte Befestigung an Betonböden
- Mobiles Setup - keine Betonschalung erforderlich
- Seismische Verankerungen ausgewählt und anerkannt von unserem erfahrenen Partner Hilti
- Patentierter Sperrmechanismus garantiert seismische Stabilität
- Berechnet nach der internationalen Norm für Erdbebensicherheit NZS 4219
- Konstruktion mit Finite-Element-Simulation überprüft
- Edelstahl AISI 304/A2, 1.4301 Optional AISI 316/A4, 1.4401
L MIN ist ohne Kontermutter an der Spindel
Der muster- und patentgeschützte seismische HXJE (L) Maschinenfuß ist die optimale Wahl für alle Maschinen, Ausrüstungen, Tanks und Behälter in erdbebengefährdeten Regionen, für die ein breiter Nivellierbereich abgedeckt werden muss.
- Völlige seismische Stabilität und geschraubte Befestigung an Betonböden
- Mobiles Setup - keine Betonschalung erforderlich
- Seismische Verankerungen ausgewählt und anerkannt von unserem erfahrenen Partner Hilti
- Patentierter Sperrmechanismus garantiert seismische Stabilität
- Berechnet nach der internationalen Norm für Erdbebensicherheit NZS 4219
- Konstruktion mit Finite-Element-Simulation überprüft
- Edelstahl AISI 304/A2, 1.4301 Optional AISI 316/A4, 1.4401
* L MIN ist ohne Kontermutter an der Spindel
Der muster- und patentgeschützte seismische HXJCFE (S) Maschinenfuß ist die optimale Wahl für alle Maschinen, Ausrüstungen, Tanks und Behälter in erdbebengefährdeten Regionen, für die ein breiter Nivellierbereich abgedeckt werden muss.
- Verankerungen an einer Seite der Spindel außermittig
- Einfachere Montage bei eingeschränktem Zugang aller Seiten der Fußplatte durch die Maschine
- Geringere Erdbebensicherheit als runde Fußplatte
- Erhältlich in jeweils einer Größe für die kleine und große Ausführung
- Einfache und schnelle Montage, höhenverstellbar, kompakte Bauweise
- Justierung durch die unten an der Spindel befndliche Schlüsselfläche
- Mobiles Setup - keine Betonschalung erforderlich
- Seismische Verankerungen ausgewählt und anerkannt von unserem erfahrenen Partner Hilti
- Patentierter Sperrmechanismus garantiert seismische Stabilität
- Berechnet nach der internationalen Norm für Erdbebensicherheit NZS 4219
- Konstruktion mit Finite-Element-Simulation überprüft
- Edelstahl AISI 304/A2, 1.4301 Optional AISI 316/A4, 1.4401
FUßPLATTE
SPINDEL
* L MIN ist ohne Kontermutter an der Spindel
Der muster- und patentgeschützte seismische HXJCFE (L) Maschinenfuß ist die optimale Wahl für alle Maschinen, Ausrüstungen, Tanks und Behälter in erdbebengefährdeten Regionen, für die ein breiter Nivellierbereich abgedeckt werden muss.
- Verankerungen an einer Seite der Spindel außermittig
- Einfachere Montage bei eingeschränktem Zugang aller Seiten der Fußplatte durch die Maschine
- Geringere Erdbebensicherheit als runde Fußplatte
- Erhältlich in jeweils einer Größe für die kleine und große Ausführung
- Einfache und schnelle Montage, höhenverstellbar, kompakte Bauweise
- Justierung durch die unten an der Spindel befndliche Schlüsselfläche
- Mobiles Setup - keine Betonschalung erforderlich
- Seismische Verankerungen ausgewählt und anerkannt von unserem erfahrenen Partner Hilti
- Patentierter Sperrmechanismus garantiert seismische Stabilität
- Berechnet nach der internationalen Norm für Erdbebensicherheit NZS 4219
- Konstruktion mit Finite-Element-Simulation überprüft
- Edelstahl AISI 304/A2, 1.4301 Optional AISI 316/A4, 1.4401
FUßPLATTE
SPINDEL
* L MIN ist ohne Kontermutter an der Spindel
NGI A/S hält grundsätzlich alle geltenden Richtlinien und Standards ein. Alle Informationen basieren auf dem aktuellen Wissensstand und unterliegen Änderungen. Wir verfolgen Änderungen und Ergänzungen dieser Richtlinien aufmerksam und passen das Design unserer Produkte entsprechend an. So wird gewährleistet, dass Produkte von NGI A/S stets den aktuell gültigen Anforderungen entsprechen.
Die Art unserer Produkte sind nicht durch die EG-Maschinenrichtlinien abgedeckt. Daher können sie nicht gemäß der EG-Maschinenrichtlinie mit dem CE-Zeichen gekennzeichnet werden.
NGI A/S, Virkelyst 3–7, 9400 Nørresundby erklärt, dass die aufgeführten und in den Produkten verwendeten Materialien den Anforderungen der Lebensmittel- und pharmazeutischen Branche zum Einsatz kommende Materialien entsprechen.
Darüber hinaus erklären wir, dass die aufgeführten, in den Produkten verwendeten Materialien den Anforderungen an Materialien entsprechen, die in der Lebensmittelund pharmazeutischen Branche zum Einsatz kommen.
DICHTRING
DICHTRING
DICHTRING
DICHTRING
STAHLKOMPONENTE
STAHLKOMPONENTE
STAHLKOMPONENTE
STAHLKOMPONENTE
Materialien, Oberflächenrauigkeit, Fertigung und Geometrie
Metallische Oberflächen sind aus Edelstahl AISI 304/A2 oder, auf Anfrage, aus Edelstahl AISI 316/A4, gefertigt und unter den beschriebenen Einsatzbedingungen, einschließlich der Reinigungsbedingungen, korrosionsbeständig.
Die Elastomerkomponenten bestehen aus NBR und Silikonmaterial mit FDA-Zulassung. Alle verwendeten Materialien sind ungiftig und nicht absorbierend.
Alle freiliegenden metallischen Oberflächen sind mit einer maximalen Oberflächenrauheit von Ra = 1,6 µm veredelt. Alle Elastomerkomponenten und Dichtscheiben sind Formteile mit glatten Oberflächen, die ohne nachträgliche manuelle Bearbeitung einfach zu reinigen sind.
Die Elemente kommen ohne freiliegende Kontaktflächen unterschiedlicher Metalle aus, an denen es zu galvanischer Korrosion kommen könnte.
Das Design der Dichtungen ermöglicht eine einfache Reinigung ohne schwer erreichbare Aussparungen oder Fugen.
Es besteht kein Risiko, freiliegender Gewinde und im fertigen Aufbau gibt es keine nicht abgedichteten Verbindungen Metall/Metall.
Alle freiliegenden Oberflächen haben eine glatte Oberfläche ohne Vertiefungen, Falze, Risse, Spalten und anderen Fehlern, sodass Schmutz durch manuelle Reinigung entfernt werden kann.
Abperlfähigkeit und Montage
Die Elemente sind abperlend und haben keine horizontalen Flächen.
Ausführliche Anleitungen enthalten umfangreiche Informationen bezüglich der Einhaltung der Designkriterien für die 3A-Standards und EHEDG-Richtlinien der Zertifzierung.
Der 3A-Hygienestandard 88-00 fordert, dass Nivellierfüße oder Stützen von Maschinen bei ordnungsgemäßer Montage einen Mindestabstand zwischen dem niedrigsten Teil des Geräts und dem Boden von mindestens 4 Zoll (10,20 cm) gewährleisten, wenn das Gerät einen Bereich beschreibt, in dem kein Punkt weiter als 12,5 Zoll (31,75 cm) von der nächstgelegenen Kante entfernt ist. Wenn das Gerät einen Bereich beschreibt, in dem ein Punkt weiter als 12,5 Zoll (31,75 cm) von der nächstgelegenen Kante entfernt ist, muss der Abstand mindestens 6 Zoll (15,25 cm) betragen.
Die EHEDG-Richtlinie empfehlt für eine einfache Reinigung und Inspektion einen Abstand zwischen Gerät und Boden sowie der Wand von mindestens 300 mm.
Sind Befestigungsmittel erforderlich, dürfen nur Hutschrauben und -muttern dafür verwendet werden. Freiliegende Kontaktflächen müssen mit Dichtscheiben verschlossen werden. Ferner darf der montierte Maschinenfuß keine freiliegenden Gewinde aufweisen.
Wartung und Reinigung
Zertifiziert hygienisch
Minimierte
Reinigungszeit
Minimierter
Wasserverbrauch
Fußgrundplatten können gegebenenfalls am Boden abgedichtet werden. In den Anweisungen werden Empfehlungen ausgesprochen, Unebenheiten oder Fugenlinien der Böden vor der Aufstellung mit hierfür geeigneten Dichtungsmassen zu behandeln.
Die maximalen Drehmomentwerte sind entsprechend der jeweiligen Befestigung angegeben und gewährleisten, dass Dichtscheiben und Dichtungen nicht zu stark komprimiert werden.
Wartungsanweisungen sind klar und verständlich beschrieben und untersagen die Verwendung nicht originaler Ersatzteile.
Die Anweisungen zur Reinigung beschreiben typische Reinigungsverfahren. Es werden maximale Temperaturen bzw. Drücke empfohlen und der Einsatz nicht scheuernder Reinigungsmittel vorgesehen.
Das Design kommt ohne Toträume aus und verhindert so Ansammlungen von Schmutz, Mikroorganismen, Insekten und anderem Ungeziefer an schwer zu reinigenden Stellen.
Klebstoffe, Schmiermittel, Isolierung und Signalübertragungsflüssigkeiten
Im Aufbau verwendete Dichtstoffe und Mittel zur Gewindesicherung sind im ausgehärteten Zustand ungiftig.
Es werden weder Schmiermittel noch Isoliermaterial oder Signalübertragungsflüssigkeiten verwendet.
Normen und Richtlinien
EN 1672-2:2005 Nahrungsmittelmaschinen/Allgemeine Designleitsätze – Teil 2: Hygieneanforderungen
EN ISO 14 159 2004 Sicherheit von Maschinen – Hygieneanforderungen an das Design von Maschinen.
Dokument 13 EHEDG-Richtlinie – Hygienisches Design von Einrichtungen für offene Prozesse.
Ähnliche NGI-Modelle erfüllen die Kriterien für hygienische Ausrüstungen der Klasse I für Komponenten im Non-Food-Bereich und sind ohne Demontage zugänglich und einfach zu reinigen.
Die Ausführung der Wiegefüße entspricht dem 3A-Hygienestandard für Maschinennivellierfüße und -stützen.
Zertifziert gemäß den USDA-Richtlinien „Dairy Equipment“ (Ausrüstungen in der Milchverarbeitung) und „NSF ANSI 3A 14159-1-2014“ für hygienische Design und Fertigung. Neuseelands Erdbebennorm NZS 4219.
EU-Verordnungen
852/2004 über Lebensmittelhygiene.
853/2004 mit spezifschen Hygienevorschriften für Lebensmittel tierischen Ursprungs.
854/2004 mit besonderen Verfahrensvorschriften für die amtliche Überwachung von zum menschlichen Verzehr bestimmten Erzeugnissen tierischen Ursprungs.
1935/2004 über Materialien und Gegenstände, die dazu bestimmt sind, mit Lebensmitteln in Berührung zu kommen.
Die Materialdeklaration betrifft folgende Anwendungen
Anwendung: STAHLKOMPONENTE
Materialtyp: Edelstahl, AISI 304/A2 (X5CrNi18-10), Euronorm 1.4301. Auf Anfrage: Edelstahl, AISI 316/A4 (X 5 CrNiMo 17 12 2), Euronorm 1.4401 Konformität: EN 10204 Typ 2.2. NGI A/S erklärt durch Angabe der Ergebnisse der unspezifschen Prüfung, dass das Produkt den gesetzlichen Vorschriften entspricht. Für alle in den Produkten verwendeten Materialien verfügt NGI A/S über Abnahmeprüfzeugnisse nach EN 10204 3.1, die sich allerdings nicht auf die einzelnen Füße beziehen.
Geräte ohne eigene potentielle Zündquelle fallen nicht unter Richtlinie 94/9/ EG für Geräte und Schutzsysteme zur bestimmungsgemäßen Verwendung in explosionsgefährdeten Bereichen, auch bekannt als ATEX-Richtlinie, und müssen nicht entsprechend gekennzeichnet werden. Die NGI-Nivellierfüße eignen sich jedoch für eine Verwendung in allen ATEX-Zonen.
Anwendung: Fußabdichtung
Materialtyp: NBR, auf Anfrage EPDM Elektrische Leitfähigkeit: nicht leitend
Farbe: Schwarz
Härte: Shore A 80 ±5 Temperaturbereich: Min. -20 °C bis max. +110 °C
Tragfähigkeit: Geringe Tragfähigkeit
Konformität:
REACH: Entsprechend den Vorschriften EG 1907/2006. Enthält keine Stoffe mit einer Konzentration über 0,1 % (w/w) von: Der Liste der für eine Zulassung in Frage kommenden besonders besorgniserregenden Stoffe (16.01.2020). Annex XVII (19-11-2019)
RoHS 2 & RoHS 3 Gemäß der Richtlinie 2011/65/EG und 2015/863/EG DES EUROPÄISCHEN PARLAMENTS UND DES RATES.
ADI-frei: Enthält keine Stoffe menschlichen oder tierischen Ursprungs.
Bisphenole: Enthält kein Bisphenol wie in 1895/2005/EWG beschrieben, auch kein BPA, BADGA, BFDGE oder NOGE.
ODS: Enthält keine ozonabbauende Stoffe. Gemäß der Verordnung EG 1005/2009 DES EUROPÄISCHEN PARLAMENTS UND DES RATES VOM 16. SEPTEMBER 2009 und Verordnung EG 2037/2000 DES EUROPÄISCHES PARLAMENTS UND DES RATES VOM 29. JUNI 2000 Konflikt Nach US-Recht: „Dodd-Frank Wall Street Reform and Consumer”.
Materialien: Protection Act“, § 1502 vom 21.07.2010
GMP: Gute Herstellungspraxis gemäß 2023/2006 EG
Gefahrstoffe: Enthält keine der in der Hongkong-Konvention zum Schiffsrecycling „Hong Kong Convention for the Safe and Environmental Sound Recycling of Ships“ (2009) beschriebenen Gefahrstoffe.
Phthalate: Enthält keine Phthalate. FDA: Richtlinie 21 CFR 177.2600
Anwendung: Dichtring
Materialtyp: Silikonkautschuk
Elektrische
Leitfähigkeit: nicht leitend
Chemische Beständigkeit: Gegenüber üblichen Reinigungsmitteln: hoch
Härte: Shore A 60 ±5
Farbe: RAL 5010 (blau)
Temperaturbereich: Min. -60 °C bis max. +200 °C Lagerung: Gemäß ISO 2230
Konformität: FDA: Richtlinie 21 CFR 177.2600 RoHS 2: Gemäß der Richtlinie 2011/65/EG DES EUROPÄISCHEN PARLAMENTS UND DES RATES
GMP: Gute Herstellungspraxis gemäß 2023/2006 EG
Das klassische hygieneorientierte Design für Maschinen und Ausrüstungen in diversen nassen Produktionsumgebungen
Sie sind preiswert und bieten viele Varianten und Funktionen
NGI ist weltweit der einzige Hersteller von LENKROLLEN mit hygienischen Nivellierspindeln. Die Produktgruppe umfasst drei Typen hygienischer Rollen: Rollen mit Flanschbefestigung, mit Nivellierspindeln und einzelner Schraubenbohrung Ø 13.
Die Lenkrolle mit hygienischen Nivellierspindeln ermöglicht Maschinen und Ausrüstungen unter Einhaltung einer akzeptablen hygienischen Konstruktion zu nivellieren. Alle Rollentypen sind für Maschinen und Geräte in verschiedenen Produktionsumgebungen einsetzbar.
Besondere Eigenschaften
- Hygienisches Nivellier-Lenkrolle
- Höheneinstellung 184 - 367 mm
- Bremse auf Drehgelenk und Rad
- Kopf mit Doppelkugellager
- Gewichtsbelastung bis 1.500 N
• Gabelgehäuse aus Edelstahl AISI 304/A2, 1.4301.
• Radachse mit Mutter
• Weiße Lenkrollefelge aus Polyamid
• Blaue Lauffläche aus Polyurethan
• Edelstahl-Kugellager
• Raddurchmesser Ø80, Ø100 und Ø125
• Belastbarkeit geprüft nach EN 12532
Besondere Eigenschaften
- Hygienisches Nivellier-Lenkrolle
- Höheneinstellung 184 - 367 mm
- Kopf mit Doppelkugellager
- Gewichtsbelastung bis 1.500 N
Besondere Eigenschaften
- Hygienisches Nivellier-Lenkrolle
- Bremse auf Drehgelenk und Rolle
- Kopf mit Doppelkugellager
- Gewichtsbelastung bis 1.500 N
Besondere Eigenschaften
- Hygienisches Nivellier-Lenkrolle
- Kopf mit Doppelkugellager
- Gewichtsbelastung bis 1.500 N SCR-HX
Besondere Eigenschaften
- Lenkrolle mit einzelner Schraubenbohrung Ø 13
- Bremse auf Drehgelenk und Rad
- Kopf mit Doppelkugellager
- Gewichtsbelastung bis 1.500 N
Besondere Eigenschaften
- Lenkrolle mit einzelner Schraubenbohrung Ø 13
- Kopf mit Doppelkugellager
- Gewichtsbelastung bis 1.500 N
Besondere Eigenschaften
- Lenkrolle
- Quadratische Befestigungsplatte oben
- Bremse auf Drehgelenk und Rad
- Kopf mit Doppelkugellager
- Gewichtsbelastung bis 4.000 N
Besondere Eigenschaften
- Lenkrolle
- Quadratische Befestigungsplatte oben
- Kopf mit Doppelkugellager
- Gewichtsbelastung bis 3.500 N
Besondere Eigenschaften
- Feste Laufrolle
- Verriegeltes Drehgelenk
- Quadratische Befestigungsplatte oben
- Gewichtsbelastung bis 4.000 N
Diese Konformitätserklärung führt alle Vorschriften und Normen auf, die NGI erfüllt. Dies garantiert, dass Produkte von NGI stets die jeweils geltenden Anforderungen erfüllen.
Besuchen
um mehr zu erfahren de.ngi-global.com/produkte/nivellierlenkrollen
Die muster- und patentgeschützte hygienische SCRBXH Nivellier-Lenkrolle ist die optimale Wahl für Maschinen und Ausrüstungen in verschiedenen hygienischen Produktionsumgebungen.
SCRB-XH-Lenkrollen sind mit einer Bremse auf Drehgelenk und Rolle ausgestattet.
Die Gewinde der Spindel ist von einer hygienischen Hülse abgedeckt, die nicht zu stark eingestellt werden kann und frei liegendes Gewinde sicher verhindert. Die Hülse wirkt auch als Kontermutter.
Die Spindelteile sind von blauen, mit Scansystemen erkennbaren Dichtungen hygienisch abgedeckt. LENKROLLE SPINDEL
Die muster- und patentgeschützte hygienische SCR-XH Nivellier-Lenkrolle ist die optimale Wahl für Maschinen und Ausrüstungen in verschiedenen hygienischen Produktionsumgebungen.
Die Spindelteile sind von blauen, mit Scansystemen erkennbaren Dichtungen hygienisch abgedeckt. LENKROLLE
Gesamthöhe = A + B Minimale nutzbare Höhe = H + L Maximale nutzbare Höhe
Die muster- und patentgeschützte hygienische SCRB-HX Nivellier-Lenkrolle ist die optimale Wahl für Maschinen und Ausrüstungen in verschiedenen Produktionsumgebungen.
Die SCRB-HX ist mit einer Bremse auf dem Drehgelenk und Rad ausgestattet.
Die Spindelteile sind von blauen, mit Scansystemen erkennbaren Dichtungen hygienisch abgedeckt.
HÖHE A [mm]
Die muster- und patentgeschützte hygienische SCR-HX Nivellier-Lenkrolle ist die optimale Wahl für Maschinen und Ausrüstungen in verschiedenen Produktionsumgebungen.
Die Spindelteile sind von blauen, mit Scansystemen erkennbaren Dichtungen hygienisch abgedeckt.
LENKROLLE
SCRB-Lenkrollen mit runder Halterung sind die optimale Wahl für Maschinen und Geräte in vielfältigen Produktionsumgebungen.
SCRB-Lenkrollen sind an Drehgelenk und Rolle mit einer Bremse ausgestattet.
SCR-Lenkrollen mit runder Halterung sind die optimale Wahl für Maschinen und Geräte in vielfältigen Produktionsumgebungen.
Hygienische SCSB-Lenkrollen sind die optimale Wahl für Maschinen und Geräte in vielfältigen Produktionsumgebungen.
SCSB-Lenkrollen sind an Drehgelenk und Rolle mit einer Bremse ausgestattet.
LENKROLLE
BEFESTIGUNGSPLATTE
Hygienische SCS-Lenkrollen sind die optimale Wahl für Maschinen und Geräte in vielfältigen Produktionsumgebungen.
LENKROLLE
BEFESTIGUNGSPLATTE
Hygienische CS-Bockrollen sind die optimale Wahl für Maschinen und Geräte in vielfältigen Produktionsumgebungen. LENKROLLE
BEFESTIGUNGSPLATTE
NGI hält grundsätzlich alle zutreffenden Vorschriften und Normen ein. Alle Informationen basieren auf dem aktuellen Wissensstand und können geändert werden. Wir verfolgen die Überarbeitungen und Ergänzungen dieser Vorschriften sorgfältig und konstruieren unsere Produkte entsprechend. Dies garantiert, dass Produkte von NGI stets die jeweils geltenden Anforderungen erfüllen.
Unsere Produktkategorie fällt nicht unter den Anwendungsbereich der EUMaschinenrichtlinie. Aus diesem Grund können sie nicht mit der CE-Markierung gemäß der EU-Maschinenrichtlinie versehen werden.
Wir erklären weiterhin, dass die aufgelisteten und in unseren Produkten verwendeten Materialien den Anforderungen an in der Lebensmittel- und pharmazeutischen Industrie benutzte Materialien entsprechen.
Die Materialdeklaration betrifft die folgenden Anwendungen
Anwendung: Stahlspindel und Hülse Materialtyp: Edelstahl, AISI 304/A2 (X5CrNi18-10), Euronorm 1.4301. Auf Anfrage: Edelstahl, AISI 316/A4 (X 5 CrNiMo 17 12 2), Euronorm 1.4401 Einhaltung von Vorschriften: EN 10204 Typ 2.2. NGI A/S bestätigt, dass das Produkt mit der Bestellung übereinstimmt mit Angabe der Ergebnisse der nicht spezifschen Prüfung. NGI A/S hat Prüfzertifkate gemäß EN 10204 Typ 3.1 für alles in den Produkten verwendeten Material, das nicht für jeden Fuß spezifziert ist. In der Richtlinie 94/9/EC, Geräte und Schutzsysteme zur bestimmungsgemäßen Verwendung in explosionsgefährdeten Bereichen, auch ATEXRichtlinie genannt, werden Ausrüstungen ohne eigene potenzielle Zündquelle nicht abgedeckt und nicht gemäß der Richtlinie gekennzeichnet. Jedoch sind NGI Lenkrollen für den Gebrauch in allen ATEX-Zonen geeignet.
SILIKONDICHTUNG
SILIKONDICHTUNG
SILIKONDICHTUNG
EDELSTAHL
EDELSTAHL
EDELSTAHL
Anwendung: Beschreibung des Lenkrolles:
Materialtyp: Edelstahl AISI 304/A2, 1.4301: Gabelgehäuse, Radachse mit Mutter und Kugellager
Weiße Lenkrollefelge aus Polyamid Blaue Lauffläche aus Polyurethan
Größen: Raddurchmesser Ø80, Ø100 und Ø125
Einhaltung von Vorschriften: Belastbarkeit geprüft nach EN 12532
Anwendung: Dichtring zwischen Stahlkomponenten für NGI Lenkrollen.
Materialtyp: Silikonkautschuk
Elektrisch: nicht leitend
Chemische
Beständigkeit: Hoch gegenüber üblich angewendeten Reinigungsmitteln
Farbe: RAL 5010 (blau)
Härte: Shore A 60 ± 5
Temperaturbereich: Mind. -60 °C bis max. +200 °C
Lagerung: Gemäß ISO 2230
Einhaltung von Vorschriften: FDA: Richtlinie 21 CFR 177.2600 RoHS 2: In Übereinstimmung mit der Richtlinie 2011/65/EG des Europäischen Parlaments und des Rates. GMP: Gute Herstellungspraxis gemäß 2023/2006 EG.
EDELSTAHL
Zertifiziert hygienisch
Minimierte Reinigungszeit
Minimierter Wasserverbrauch
Der weltweit einzige hygienische Kalottenfüße mit Dichtung zwischen Schweißmuffe und Spindel
Gedichtete bewegliche Teile ohne frei liegendes Gewinde verringern den Reinigungsaufwand und verbessern die Hygienesicherheit
Die Produktgruppe hygieneorientierter Kalottenfüße ist die optimale Wahl für extrem schwere Maschinen, Ausrüstungen, Tanks und Kessel in diversen Produktionsumgebungen.
Geringer Reinigungsaufwand wird durch die Abdichtung des Schweißanschlusses mit einem festen blauen und von Scansystemen erkennbaren Dichtring erzielt. NGI Kalottenfüßesichern Ihre schweren Maschinen mit einer hygienischen Konstruktion.
Besondere Eigenschaften
- Höheneinstellung 32 mm – 85 mm
- Gewichtsbelastung bis 493.600 N
- Der Stützbolzen gleicht Neigungen bis 20° aus
• Für hohe Belastung konstruiert
• Solide hygieneorientierte Konstruktion ohne frei liegende Gewinde mit geringem Reinigungsaufwand
• Gedichteter Schweißanschluss mit BSPP-Rohrgewinde
• Maßgeschneiderte Schweißanschlüsse lieferbar
• Optionale Kontermutter lieferbar
• Optional vibrationshemmendes, rutschfestes Gummi unter der Fußplatte
• Edelstahl AISI 304/A2, 1.4301. Optional AISI 316/A4, 1.4401
- Kontert die Spindel an der Oberseite der Schweißmuffe
Besondere Eigenschaften
- Höheneinstellung 38 mm – 94 mm
- Gewichtsbelastung bis 200.000 N
- Die Fußplatte und der Stützbolzen sind zwei getrennte Teile
- Diametral zentrierte Vertiefung in der Fußplatte
- Der Stützbolzen gleicht Neigungen bis 20° aus
Besondere Eigenschaften
- Höheneinstellung 43 mm – 98 mm
- Gewichtsbelastung bis 200.000 N
- Die Fußplatte und der Stützbolzen sind zwei getrennte Teile
- Diametral zentrierte Vertiefung in der Fußplatte
- Der Stützbolzen gleicht Neigungen bis 20° aus
- Vibrationshemmendes, rutschfestes Gummi unter der Fußplatte
Diese Konformitätserklärung führt alle Vorschriften und Normen auf, die NGI erfüllt. Dies garantiert, dass Produkte von NGI stets die jeweils geltenden Anforderungen erfüllen.
Der SBX Stützbolzen ist die optimale Wahl für extrem schwere Maschinen, Ausrüstungen, Tanks und Kessel in diversen Produktionsumgebungen.
Geringer Reinigungsaufwand wird durch die Abdichtung der Schweißmuffe mit einem festen blauen und von Scansystemen erkennbaren Dichtring erzielt. Der SBX Stützbolzen sichert Ihre schweren Maschinen mit einer hygienischen Konstruktion.
Das Datenblatt führt Standardgrößen auf. Auf Anfrage sind optionale maßgeschneiderte Ausführungen lieferbar.
SCHWEIßMUFFE
GEWINDE A [BSPP] EINSTELLUNG C [mm] HÖHE A1 [mm] HÖHE A2 [mm]
MESSER Ø2 [mm]
Ø3 [mm]
Der KTSBX Stützbolzen mit Fußplatte ist die optimale Wahl für extrem schwere Maschinen, Ausrüstungen, Tanks und Kessel in diversen Produktionsumgebungen, in denen eine Gewichtsverteilung erforderlich ist.
Der KTSBX besteht aus einer separaten Fußplatte, einem Haltebolzen und einem Schweißmuffe. Der Haltebolzen wird von der diametral zentrierten Vertiefung in der Fußplatte in Position gehalten.
Geringer Reinigungsaufwand wird durch die Abdichtung der Schweißmuffe mit einem festen blauen und von Scansystemen erkennbaren Dichtring erzielt. Der KTSBX Stützbolzen sichert Ihre schweren Maschinen mit einer hygienischen Konstruktion.
Das Datenblatt führt Standardgrößen auf. Auf Anfrage sind optionale maßgeschneiderte Ausführungen lieferbar.
SPINDEL FUßPLATTE
TYP DURCHMESSER Ø [mm] HÖHE B [mm] NENNLAST KOMPRESSION [N]
SCHWEIßMUFFE
Gesamthöhe = A + B
Minimale nutzbare Höhe = B + L
Maximale nutzbare Höhe = B + L + C
Maximale Nennlast = Geringster Wert für Fußplatte oder Spindel Toleranz der Gesamthöhe = +/-1,5 mm
* Einstellung A -2 mm und B +2 mm, wenn die Fußplatte mit der Spindel BSPP 1, BSPP 1 1/4, BSPP 1 1/2 oder BSPP 2 kombiniert wird GEWINDE A [BSPP] HÖHE A [mm] MIND. HÖHE L [mm] W1 [mm] NENNLAST KOMPRESSION [N]
GEWINDE A [BSPP] EINSTELLUNG C [mm] HÖHE A1 [mm] HÖHE A2 [mm] DURCHMESSER Ø2 [mm] DURCHMESSER Ø3 [mm] ARTIKEL-CODE
Der KTSBX AS Stützbolzen mit rutschfester Fußplatte ist die optimale Wahl für Maschinen, Ausrüstungen, Tanks und Kessel in diversen Produktionsumgebungen, in denen eine Gewichtsverteilung erforderlich ist.
Der KTSBX AS besteht aus einer separaten Fußplatte, einem Haltebolzen und einem Schweißmuffe. Der Haltebolzen wird von der diametral zentrierten Vertiefung in der Fußplatte in Position gehalten.
Zusätzlich ist der Fuß zum Boden hin mit rutschfestem Gummi abgedichtet, das das Eindringen von Bakterien unter die Fußplatte verhindert.
Geringer Reinigungsaufwand wird durch die Abdichtung der Schweißmuffe mit einem festen blauen und von Scansystemen erkennbaren Dichtring erzielt. Der KTSBX AS Stützbolzen sichert Ihre schweren Maschinen mit einer hygienischen Konstruktion.
Das Datenblatt führt Standardgrößen auf. Auf Anfrage sind optionale maßgeschneiderte Ausführungen lieferbar.
FUßPLATTE PRODUKT-CODE
DURCHMESSER Ø [mm]
B [mm]
KOMPRESSION [N]
SPINDEL
SCHWEIßMUFFE
GEWINDE A [BSPP] HÖHE A [mm] MIND. HÖHE L [mm] W1 [mm] NENNLAST KOMPRESSION [N] DURCHMESSER Ø1 [mm]
KEL-CODE
GEWINDE A [BSPP] EINSTELLUNG C [mm] HÖHE A1 [mm] HÖHE A2 [mm] DURCHMESSER Ø2 [mm] DURCHMESSER Ø3 [mm]
Gesamthöhe = A + B
Minimale nutzbare Höhe = B + L
Maximale nutzbare Höhe = B + L + C
Maximale Nennlast = Geringster Wert für Fußplatte oder Spindel Toleranz der Gesamthöhe = +/-1,5 mm AS = Anti-Slip (rutschfest)
* Einstellung A -2 mm und B +2 mm, wenn die Fußplatte mit der Spindel BSPP 1, BSPP 1 1/4, BSPP 1 1/2 oder BSPP 2 kombiniert wird
ARTIKEL-COD
KONTERMUTTER
Kontert die Spindel an der Oberseite der Schweißmuffe.
NGI hält grundsätzlich alle zutreffenden Vorschriften und Normen ein. Alle Informationen basieren auf dem aktuellen Wissensstand und können geändert werden. Wir verfolgen die Überarbeitungen und Ergänzungen dieser Vorschriften sorgfältig und konstruieren unsere Produkte entsprechend. Dies garantiert, dass Produkte von NGI stets die jeweils geltenden Anforderungen erfüllen.
Unsere Produktkategorie fällt nicht unter den Anwendungsbereich der EUMaschinenrichtlinie. Aus diesem Grund können sie nicht mit der CE-Markierung gemäß der EU-Maschinenrichtlinie versehen werden.
Wir erklären weiterhin, dass die aufgelisteten und in unseren Produkten verwendeten Materialien den Anforderungen an in der Lebensmittel- und pharmazeutischen Industrie benutzte Materialien entsprechen.
Anwendung: Stahlspindel und Hülse Materialtyp: Edelstahl, AISI 304/A2 (X5CrNi18-10), Euronorm 1.4301. Auf Anfrage: Edelstahl, AISI 316/A4 (X 5 CrNiMo 17 12 2), Euronorm 1.4401 Einhaltung von Vorschriften: EN 10204 Typ 2.2. NGI A/S bestätigt, dass das Produkt mit der Bestellung übereinstimmt mit Angabe der Ergebnisse der nicht spezifschen Prüfung. NGI A/S hat Prüfzertifkate gemäß EN 10204 Typ 3.1 für alles in den Produkten verwendeten Material, das nicht für jeden Fuß spezifziert ist.
In der Richtlinie 94/9/EC, Geräte und Schutzsysteme zur bestimmungsgemäßen Verwendung in explosionsgefährdeten Bereichen, auch ATEX-Richtlinie genannt, werden Ausrüstungen ohne eigene potenzielle Zündquelle nicht abgedeckt und nicht gemäß der Richtlinie gekennzeichnet. Jedoch sind NGI Maschinenfüße für den Gebrauch in allen ATEX-Zonen geeignet.
Anwendung: Rutschsicherheit
Materialtyp: NBR, auf Anfrage EPDM
Elektrisch: nicht leitend
Chemische Beständigkeit: Hoch gegenüber üblich angewendeten Reinigungsmitteln
Farbe: Schwarz
Härte: Shore A 80 ± 5
Temperaturbereich: Mind. -20 °C bis max. 110 °C
Belastung: Geringe Belastbarkeit
Anwendung: Dichtring zwischen Stahlkomponenten für NGI Maschinenfüße.
Materialtyp: Silikonkautschuk
OPTIONAL
EDELSTAHL
EDELSTAHL
RUTSCHFESTES GUMMI
Elektrisch: nicht leitend
SILIKONDICHTUNG
EDELSTAHL
Chemische Beständigkeit: Hoch gegenüber üblich angewendeten Reinigungsmitteln
Farbe: RAL 5010 (blau)
Härte: Shore A 60 ± 5
Temperaturbereich: Mind. -60 °C bis max. +200 °C
Lagerung: Gemäß ISO 2230
Einhaltung von Vorschriften: FDA: Richtlinie 21 CFR 177.2600
RoHS 2: In Übereinstimmung mit der Richtlinie 2011/65/EG des Europäischen Parlaments und des Rates.
GMP: Gute Herstellungspraxis gemäß 2023/2006 EG.
NGI kann alles erforderliche Zubehör liefern, was eine schnelle und einfache Installation des Maschinenfußes garantiert.
Außer Standardzubehör können wir auch maßgeschneidertes Zubehör liefern.
NGI kann alles erforderliche Zubehör liefern, was eine schnelle und einfache Installation des Maschinenfußes garantiert.
Außer Standardzubehör können wir auch maßgeschneidertes Zubehör liefern.
- Zertifziert gemäß EHEDG Hygienestandard TYPE EL – CLASS I AUX
- Minimiert die Reinigungszeit und den Wasserverbrauch
- Oberflächen mit maximaler Rauheit von 0,8 µm RA
- Erhältlich in den Größen M6-M24
- Werden mit allen zertifziert hygienischen Maschinenfüßen mit Bodenbefestigung geliefert
- Zertifziert gemäß EHEDG Hygienestandard TYPE EL – CLASS I AUX
- Minimiert die Reinigungszeit und den Wasserverbrauch
- Oberflächen mit maximaler Rauheit von 0,8 µm RA
- Erhältlich in den Größen M5-M24
- Zertifziert gemäß EHEDG Hygienestandard TYPE EL – CLASS I AUX
- Minimiert die Reinigungszeit und den Wasserverbrauch
- Oberflächen mit maximaler Rauheit von 0,8 µm RA
- Erhältlich in den Größen M5-M24
- Top Hülse mit blauer, von Scansystemen erkennbarer Dichtung
- Garantiert hygienische Top Hülse des frei liegenden Gewindes
- Minimaler Reinigungsaufwand durch abperlende Oberflächen
- In Standard- und individuellen Maßen lieferbar
- Zubehör für das XHFV & ZHFVJ System
- Adapter für andere(n) Gewindegröße/-typ und Verlängerung der Hülse. Mit blauen, von Scansystemen erkennbaren Dichtungen.
- Die Flansche sind quadratisch oder rund und werden geschraubt oder geschweißt. Viele verschiedene Größen lieferbar.
- Edelstahl AISI 304/A2, 1.4301
- Standardmuttern (DIN 934)
- Standard-Kontermuttern (DIN 439)
- Standard-Beilagscheiben (DIN 125)
- Standard-Dichtscheiben (DIN 9010)
- Alle Größen lieferbar
- Edelstahl AISI 304/A2, 1.4301
- Standard-Hutmuttern (DIN 1587 A2)
- Alle Größen lieferbar
NGI kann alles erforderliche Zubehör liefern, was eine schnelle und einfache Installation des Maschinenfußes garantiert.
Außer Standardzubehör können wir auch maßgeschneidertes Zubehör liefern.
- Edelstahl AISI 304/A2, 1.4301
- Quadratische Schweißplatten
- Runde Schweißplatten
- Alle Größen lieferbar
- Quadratische Kunststoffbuchsen
- Runde Kunststoffbuchsen
- Viele Größen lieferbar
- Förderband-Zweibeinhalter
- Unterstützt fünf Rohrdurchmesser von Ø38,1 und Ø60,3
- Zwei optionale M16 Maschinenfüße
- NGI empfehlt den Maschinenfuß M050-16-070
- Förderband-Dreibeinhalter
- Unterstützt fünf Rohrdurchmesser von Ø38,1 und Ø60,3
- Drei optionale M16 Maschinenfüße
- NGI empfehlt den Maschinenfuß M050-16-070
Zur Montage der XHJSE-Maschinenfüße werden drei verschiedene Schraubenschlüssel benötigt.
NGI-Schraubenschlüssel werden durch Laserschnitt gefertigt und eignen sich zur Montage der NGI-Maschinenfüße.
Zur Hilti-Erdbebenforschung gehören detaillierte Untersuchungen der Produktleistung unter simulierter Erdbebenbelastung und umfassende Systemtests.
- Edelstahl A4
- PROFIS-Software
- Materialien Verankerungsgrund: Beton (gerissen), Beton (ungerissen), Mauerwerk (aus Vollsteinen)
Zertifziert hygienische Muttern mit blauen NBR-Gummidichtungen sind die richtige Wahl für alle Maschinen in zertifzierten Umgebungen mit hohen Hygieneanforderungen. Die NBR-Gummidichtung verhindert sowohl ein Eindringen von Wasser und Bakterien als auch den unhygienischen Kontakt von Metall zu Metall. Rundkopf und abperlende Oberflächen mit einer maximaler Rauheit Ra von 0,8 µm.
Die Größe der Muttern dieser Bauart unterscheidet sich nicht von der Größe gängiger Standardmuttern. Daher bleiben Schraubenschlüsselgrößen, Gewindehöhen etc. gleich und Standardmuttern lassen sich leicht ersetzen. Die zertifziert hygienischen Muttern von NGI kommen bei der Bodenmontage zertifziert hygienischer Nivellierfüße zum Einsatz und gewährleisten die Einhaltung geltender Rechtsvorschriften für hygienisches Design.
Die NDXH-Muttern kommen dann zum Einsatz, wenn die Länge des freiliegenden Schraubengewindes variieren kann.
- Zertifziert gemäß 3-A (RPSCQC)
- Zertifziert gemäß EHEDG Hygienestandard TYPE EL – CLASS AUX
- Minimiert die Reinigungszeit und den Wasserverbrauch
- Oberflächen mit maximaler Rauheit von 0,8 µm RA
- Erhältlich in den Größen M6-M24
Zertifiziert hygienisch
Minimierte Reinigungszeit
Minimierter Wasserverbrauch
ZERTIFIZIERT HYGIENISCHE HUTMUTTER
Zertifzierte hygienische Muttern mit blauen NBR-Gummidichtungen sind die richtige Wahl für alle Maschinen in zertifzierten Umgebungen bei hohen Hygieneanforderungen. Die NBRGummidichtung verhindert sowohl ein Eindringen von Wasser und Bakterien als auch den unhygienischen Kontakt von Metall zu Metall. Rundkopf und abperlende Oberflächen mit einer maximaler Rauheit Ra von 0,8 µm.
Die Größe der Muttern dieser Bauart unterscheidet sich nicht von der Größe gängiger Standardmuttern. Daher bleiben Schraubenschlüsselgrößen, Gewindehöhen etc. gleich und Standardmuttern lassen sich leicht ersetzen. Die zertifziert hygienischen Muttern von NGI kommen bei der Bodenmontage zertifziert hygienischer Nivellierfüße zum Einsatz und gewährleisten die Einhaltung geltender Rechtsvorschriften für hygienisches Design.
Die NLXH-Muttern werden bei einer für das B2-Maß der Mutter ausgelegten Länge des freiliegenden Gewindes verwendet.
- Zertifziert gemäß 3-A (RPSCQC) - Zertifziert gemäß EHEDG Hygienestandard TYPE EL – CLASS AUX
- Minimiert die Reinigungszeit und den Wasserverbrauch
- Oberflächen mit maximaler Rauheit von 0,8 µm RA
- Erhältlich in den Größen M5-M24
Zertifiziert hygienisch
Minimierte Reinigungszeit
Minimierter Wasserverbrauch
ZERTIFIZIERT HYGIENISCHE HUTMUTTER – FLACH
NGI bietet jetzt auch zertifziert hygienische Schrauben mit blauer NBR-Gummidichtung. Diese Produktkategorie ist die optimale Wahl für alle Typen von Maschinen in zertifziert hygienischen Wash-DownBereichen. Die NBR-Gummidichtung weist Wasser und Bakterien ab und sichert, unhygienische Sammlungen von Metall gegen Metall zu vermeiden.
Die Schrauben sind durch das abgerundete Design und die sehr feine Oberflächenrauigkeit von <0,8 µm Ra selbstentwässernd. Vom Design her weichen die Bolzen nicht von den Abmessungen von Standardbolzen ab. Schlüsselweiten, Gewindegrößen, Höhen usw. sind alle gleich wie bei Ihren heutigen Standardbolzen, und eine eventuelle Umstellung sollte somit ganz unproblematisch sein.
- Zertifziert gemäß 3-A (RPSCQC)
- Zertifziert gemäß EHEDG Hygienestandard TYPE EL – CLASS AUX
- Minimiert die Reinigungszeit und den Wasserverbrauch
- Oberflächen mit maximaler Rauheit von 0,8 µm RA
- Erhältlich in den Größen M5-M24
Zertifiziert hygienisch
Minimierte Reinigungszeit
Minimierter Wasserverbrauch
T
ZERTIFIZIERT HYGIENISCHE SCHRAUBE
* )Verfügbar in den Größen M5-M12. M16-M24 auf Anfrage erhältlich.
Die Top Hülse wird benutzt, wenn die Oberseite des Gewindes frei liegt, wodurch die Hygiene und Zertifzierung des Maschinenfußes beeinträchtigt wird.
Mit der Top Hülse wird das frei liegende Gewinde hygienisch verdeckt. Die Top Hülse kann auch als Kontermutter wirken.
Die Top Hülse hat eine blaue, von Scansystemen erkennbare Dichtung, und die abperlenden Oberflächen minimieren den Reinigungsaufwand.
In Standard- und individuellen Maßen lieferbar.
Zertifiziert hygienisch
Minimierte Reinigungszeit
Minimierter Wasserverbrauch
Der Flansch wird zur Montage des XHFV Maschinenfußes an der Maschine bzw. Ausrüstung benutzt.
Maschinen und Ausrüstungen verlangen unterschiedliche Montageweisen, weshalb der Flansch in verschiedenen Varianten lieferbar ist.
- Quadratisch - Rund - Viele verschiedene Größen - Installation durch Verschraubung/Verschweißung
Auf Anfrage sind maßgeschneiderte Größen und Formen lieferbar.
Minimierte Reinigungszeit Zertifiziert hygienisch
Minimierter Wasserverbrauch
RUNDVERSCHWEISST
QUADRATISCHVERSCHRAUBT
ZERTIFISIERT DURCHMESSER Ø [mm]
F [mm]
QUADRATISCHVERSCHRAUBT
QUADRATISCHVERSCHWEISST
ZERTIFI
Maximale nominelle Belastung für die angezeigte Flangen 95.500 N Quadratische hygienische Flansche müssen mit zertifzierten Scheiben und Schrauben installiert werden. Flache Flansche sind nicht 3-A zertifziert.
Zertifiziert
hygienisch
Minimierte
Reinigungszeit
Minimierter Wasserverbrauch
Der Gewindeadapter ist eine Ergänzung für das XHFV & ZHFVJ System. Er ändert Größe und Typ des Gewindes und verlängert die Hülse. Er verfügt über blaue, von Scansystemen erkennbare Dichtungen. In maßgeschneiderten Größen lieferbar.
MUTTERN DIN 934
- Edelstahl AISI 304/A2, 1.4301
- Standardmuttern (DIN 934)
- Standard-Kontermuttern (DIN 439)
- Standard-Beilagscheiben (DIN 125)
- Standard-Dichtscheiben (DIN 9010) - Alle Größen lieferbar
KONTERMUTTERN DIN 439B
UNTERLEGSCHEIBEN DIN 125A
DICHTSCHEIBEN DIN 9010
INNENDURCHMESSER D [mm] AUSSENDURCHMESSER D1 [mm] HÖHE B1 [mm]
INNENDURCHMESSER D [mm] AUSSENDURCHMESSER D1 [mm] HÖHE B1 [mm]
- Edelstahl AISI 304/A2, 1.4301 - Standard-Hutmuttern (DIN 1587 A2)
- Alle Größen lieferbar
QUADRATISCH
Die Schweißplatten sorgen für eine vollständige Abdichtung des Rohrs nach dem Schweißen.
Die Schweißplatten sind für Rechteck- und Rundrohre erhältlich.
- Edelstahl AISI 304/A2, 1.4301
- Quadratische Schweißplatten
- Runde Schweißplatten
- Alle Größen lieferbar
VERTIKALLAST IN NEWTON (N)
VERSCHWEISSTE SCHWEISSPLATTE
KONTERMUTTER
RECHTECKIG
PLATTENGRÖSSE L x A [mm]
RUND
STÄRKE B [mm]
PLATTENGRÖSSE L x A [mm]
STÄRKE B [mm]
PRODUKT-CODE
BEISPIEL WPR - 38 - 149
PLATTENGRÖSSE D [mm]
STÄRKE B [mm]
Die Werte basieren auf 3D-Cad-Cosmos-Berechnung in Verbindung mit praktischen Prüfmustern. Angewandter Sicherheitsfaktor: 1,5
- Quadratische Kunststoffbuchsen - Runde Kunststoffbuchsen - Viele Größen lieferbar
QUADRATISCH
RUND
Die Zweibein-Kunststoffbasis nimmt fünf verschiedene Standard-Rohrdurchmesser von Ø38,1 bis Ø60,3 auf. Das Rohrbein wird mit zwei Schrauben und Distanzstücken für korrekten Anzug befestigt. Zwei optionale M16 Maschinenfüße. NGI empfehlt den Maschinenfuß M050-16-070.
ZWEIBEINHALTER
Die Dreibein-Kunststoffbasis nimmt fünf verschiedene Standard-Rohrdurchmesser von Ø38,1 bis Ø60,3 auf.
Das Rohrbein wird mit zwei Schrauben und Distanzstücken für korrekten Anzug befestigt.
Drei optionale M16 Maschinenfüße.
NGI empfehlt den Maschinenfuß M050-16-070.
Zur Montage der XHJSE-Maschinenfüße werden drei verschiedene Schraubenschlüssel benötigt. NGISchraubenschlüssel werden durch Laserschnitt gefertigt und eignen sich zur Montage der NGI-Maschinenfüße.
Bitte informieren Sie sich in der Auswahlhilfe nach den für Ihr entsprechendes Modell benötigten Größen.
• W1: Spindel
• W2: Hülse
• W3: Kontermutter
NGI-SCHRAUBENSCHLÜSSEL
AUSWAHLHILFE
Zur Hilti-Erdbebenforschung gehören detaillierte Untersuchungen der Produktleistung unter simulierter Erdbebenbelastung und umfassende Systemtests.
Durch diesen Multilevel-Ansatz kann die Komplexität des Verhaltens von Befestigungssystemen unter simulierter Erdbebenbelastung erfasst werden. Erdbeben können zahlreiche Bauprodukte in Mitleidenschaft ziehen.
Hilti liefert hierfür Verankerungen – für NGI die besten auf dem Markt. Hilti betreibt zukunftsweisende Forschung, um für seine Kunden umfangreiche Tests im Bereich Erdbebensicherheit durchführen zu können, und gibt Empfehlungen für Konstruktionsanwendungen.
MÖRTEL
STANDARDBOHRER
SAFESETBOHRER
HILTI-TEIL ABMESSUNGEN ARBEITSLÄNGE VERWENDUNG FÜR
TE-CX 12/22 12X220 150 M10
TE-CX 14/22 14X220 150 M12
TE-CX 18/32 18X320 250 M16
TE-CX 22/48 22X480 410 M20
TE-CX 28/48 28X480 410 M24
HILTI-TEIL ABMESSUNGEN ARBEITSLÄNGE VERWENDUNG FÜR
TE-CD 12/33 12X330
M10 TE-CD 14/37 14X370
TE-CD 18/37 18X370
28/59 28X590
MONTAGEPAKET, KLEIN
FOOTPLATE FUßPLATTENVERANKERUNGSGRÖßE [Metrisch] SCHRAUBENTYP MENGE, VERANKERUNGEN, HUTMUTTERN UND UNTERLEGSCHEIBEN
HXJCFE150(S)/ XHJCFE150(S) M12x155 HIT-Z-R 4
HXJE150(S)/ XHJSE150(S) M10x160 HIT-Z-R 3 HIT-Z-R-3M10
HXJE200(S)/ XHJSE200(S) M12x155 HIT-Z-R 4
HXJE250(S)/ XHJSE250(S) M16x250 HIT-Z-R 4
MONTAGEPAKET, GROß
HXJCFE300(L)/ XHJCFE300(L) M16x240 HIT-Z-R
XHJSE250(L)
HXJE300(L)/ XHJSE300(L) M20x250 HIT-Z-R 4
HXJE350(L)/ XHJSE350(L) M20x250 HIT-Z-R 6 HIT-Z-R-6M20
HXJE400(L)/XHJSE400(L) M24x330 HIT-V-R 6
Hochleistungs-Verankerungsstange für einspritzbare Hybrid-/Epoxidverankerungen (Edelstahl A4).
• Material, Korrosion: Edelstahl A4, rostfrei
• Verankerungsmaterialien: Beton (gerissen), Beton (ungerissen), Mauerwerk (aus Vollsteinen)
• PROFIS-Software: Ja
Anwendung:
Materialtyp:
Einhaltung von Vorschriften:
Spindel, Hülse und Top Hülse für Füße
Edelstahl, AISI 304/A2 (X5CrNi18-10), Euronorm 1.4301. Auf Anfrage: Edelstahl, AISI 316/A4 (X 5 CrNiMo 17 12 2), Euronorm 1.4401.
EN 10204 Typ 2.2. NGI A/S bestätigt, dass das Produkt mit der Bestellung übereinstimmt mit Angabe der Ergebnisse der nicht spezifschen Prüfung. NGI hat EN 10204 Typ 3.1 Prüfzertifkate für alles in den Produkten benutzte, jedoch nicht für jeden Fuß spezifzierte Material.
Anwendung:
Materialtyp:
Härte:
Farbe:
Temperaturbereich:
Lagerung:
Einhaltung von Vorschriften:
Dichtring zwischen Stahlkomponenten
Silikonkautschuk
60 Shore A RAL 5010 (blau)
Mind. -60 º C bis max. +200 º C
Gemäß ISO 2230
FDA: Richtlinie 21 CFR 177.2600
RoHS 2: In Übereinstimmung mit der Richtlinie 2011/65/EG des Europäischen Parlaments und des Rates GMP: Gute Herstellungspraxis gemäß 2023/2006 EG
Anwendung:
Materialtyp:
Farbe:
Härte:
Temperaturbereich:
Einhaltung von Vorschriften:
Dichtung
NBR
Schwarz
72 ± 3 Shore A DIN 53 505
Mind. -35 ºC bis max. +110 ºC
REACH, RoHS & RoHS 2, ADI-free, EG 100S/2009, EG 2037/2000, 2023/2006 EG, Keine Phthalate, FDA-zugelassen.
Anwendung:
Materialtyp:
Farbe:
Härte:
Temperaturbereich:
Einhaltung von Vorschriften:
Vulkanisiertes Gummi
NBR
Schwarz
72 ± 3 Shore A DIN 53 505
Mind. -35 º C bis max. +110 º C
REACH, RoHS & RoHS 2, ADI-free, EG 100S/2009, EG 2037/2000, 2023/2006 EG, Keine Phthalate, FDA-zugelassen.
Anwendung:
Materialtyp: Elektrisch:
Chemische Beständigkeit: Farbe:
Härte:
Temperaturbereich: Belastung:
Kunststoffdeckel
PPC
nicht leitend
Hoch gegenüber üblich angewendeten
Reinigungsmitteln
Schwarz
Rockwell R 85
Mind. -20 º C bis max. +90 º C
Hohe Belastbarkeit
Anwendung:
Materialtyp:
Elektrisch:
IP-Code IP69K
Chemische Beständigkeit: Farbe:
Entflammbarkeit:
Temperaturbereich:
Max. Temperatur: Einhaltung von Vorschriften:
Fußbasis für NGI Kunststofffüße
PA 6 nicht leitend
DIN (Deutsches Institut für Normung) 40050-9
Hoch gegenüber üblich angewendeten
Reinigungsmitteln
Schwarz V2
Mind. -20 º C bis max. +110 º C
Hohe kurzzeitige thermische Beständigkeit: +150 ºC
EG 2037/2000, 2023/2006 EG, Keine Phthalate, FDA-zugelassen
Anwendung:
Materialtyp:
Elektrisch:
Chemische Beständigkeit:
Farbe: Härte:
Temperaturbereich: Belastung:
2K-verklebtes rutschfestes Gummi
TPE nicht leitend
Hoch gegenüber üblich angewendeten
Reinigungsmitteln
Schwarz
Shore A 90 ± 5
Mind. -50 ºC bis max. +125 ºC
Hohe Belastbarkeit
Anwendung:
Materialtyp:
Elektrisch:
Chemische Beständigkeit:
Farbe:
Härte:
Temperaturbereich: Belastung:
Rutschsicherheit
EPDM/NBR nicht leitend
Hoch gegenüber üblich angewendeten
Reinigungsmitteln
Schwarz
Shore A 80 ± 5
Mind. -20 ºC bis max. +110 ºC
Geringe Belastbarkeit
Die folgenden Nennlast-Spezifkationen gelten nur für die Fußplatten. Maximale Nennlast = Geringster Wert für Fußplatte oder Spindel.
3-A, USDA & EHEDG
FUßPLATTENTYP
XHS065, XHS066, XHS080, XHS081, XHTS65, XHTS066, XHTS080, XHTS081, XHF065, XHF066, XHF080, XHF081
FUßPLATTENTYP
M040, M050, M075, M076, M077, M105, M106. H060, H061, H080, H081, H082, HT060, HT080
GEWINDE FUßPLATTENTYP
M040, M050, M075, M076, M077, M105, M106, H060, H061, H080, H081, H082, HT060, HT080, K075, HX065, HX066, HX080, HX081, HXT080
XHS105, XHS106, XHS125, XHTS105, XHTS106
H100, H101, H120, H140, HT100, HT120, HT140, M100, M125, M150, H120, H140, HG060AS, HG070AS, HG090AS, HG110AS, HG150AS, HGT090AS, HGT110AS, HJT090AS, HJT110AS, HJ080AS, HJ090AS, HJ110AS, HJ150AS,
HT100, HT120, HT140, K100, K125, HX105, HX106, HX125, M100, M125, M150, H120, H140
VOLLGEWINDE FUßPLATTENTYP
KUNSTSTOFFVOLLGEWINDE FUßPLATTENTYP NENNLAST BIS [N]
HPA040, HPA040AS, HPA050, HPA050AS, HPA060, HPA060AS, HPA080, HPA080AS, HPA081, HPA081AS, HPA100, HPA100AS, HPA101, HPA101AS, HP060, HP080, HPG060, HPG080, HPR08 20.000
CF110AS, CF180AS, G090AS, G110AS, G150AS, G180AS, G200AS, HG060AS, HG070AS, HG090AS, HG110AS, HG150AS, HGT090AS, HGT110AS, HJ080AS, HJ090AS, HJ110AS, HJ150AS, J090AS, J110AS, J150AS, J180AS, KCF110AS, KG090AS, KG110AS, KG150AS, KG180AS, KJ090AS, KJ110AS, KJ150AS, KJ180AS, KT090AS, KT110AS, KT130AS, KT150AS, KT180
HP100, HP120, HPG100, HPG 120, HPR100, HPR120, HPA125, HPA125AS
XHS150, XHTS150, XHGS105, XHGS125, XHGS150, XHGTS105, XHGTS125, XHGTS150, XHJS105, XHJS125, XHJS150, XHJTS105, XHJTS125, XHJTS150
HG060, HG070, HG090, HG110, HG150, HJ080, HJ090, HJ110, HJ150
HX150 CF110, G090, G110, G150, J090, J110, J150, KG090, KG110, KJ090, KJ110, HG060, HG070, HG090, HG110, HG150, HJ080, HJ090, HJ110, HJ150, KCF110, HXG105, HXG105AS, HXG125, HXG125AS, HXGT105, HXGT105AS, HXGT125, HXGT125AS, HXJ105, HXJ105AS, HXJ125, HXJ125AS, HXJT105, HXJT105AS, HXJT125, HXJT125AS
CF180, G180, J180, KG150, KG180, KJ150, KJ180, KT090, KT110, KT130,
KT150, KT180
HGT090,
[N]
NENNLAST - ALLE SPINDELN M10 - M42 NENNLAST - KLEINE SPINDELN M10 - M20
SPINDELHÖHE
SPINDELHÖHE
Wir empfehlen, bei der Auswahl von Maschinenfüßen diese Aspekte zu beachten.
Für eine optimale Nivellierung von Maschinen empfehlen wir, diese Richtlinien zu befolgen.
SpindelDestabilisierung
Die Spindel muss den im Verhältnis zur Länge richtigen Durchmesser haben, um Destabilisierung zu vermeiden.
Lastkombination
Maximale Nennlast = Geringster Wert für Fußplatte oder Spindel.
Gewindeeingriff
Die Länge des Gewindeeingriffs (L) muss entsprechend der Last auf dem Maschinenfuß gewählt werden.
Nachgeben der Spindel
Der Spindeldurchmesser muss entsprechend der Last auf dem Maschinenfuß gewählt werden, um ein Nachgeben der Spindel zu verhindern.
Horizontale Nivellierung
Die Maschinen müssen horizontal nivelliert werden.
Gleichmäßige Belastung
Bei ungleichmäßiger Gewichtsverteilung der Maschinen müssen die Füße entsprechend der Gewichtsverteilung angeordnet werden.
Lastverteilung
Um eine Überlastung der Maschinen zu vermeiden, müssen die Nivellierfüße mit demselben Moment angezogen werden.
Bodenneigung
Für eine korrekte Installation darf die Bodenneigung die Spezifkationen des Maschinenfußes nicht überschreiten.
Maximalneigung
Zu starke Maximalneigung
Die für die Reinigung von NGI Maschinenfüßen erforderlichen Ressourcen hängen weitgehend von der Konstruktion des Maschinenfußes und der Umgebung ab, in der er benutzt wird.
• DER ZERTIFIZIERT HYGIENISCHE MASCHINENFUß IST SAUBER
• DIE SPINDEL AM VOLLGEWINDE-MASCHINENFUß IST MIT BAKTERIEN KONTAMINIERT
• VOLLGEWINDE IM VERGLEICH ZU HYGIENISCH - FÜR DASSELBE HYGIENENIVEAU AN EINEM VOLLGEWINDEFUß SIND 28% MEHR RESSOURCEN ERFORDERLICH
• RESSOURCEN KÖNNEN ZEIT, WASSER, GELD, REINIGUNGSMITTEL USW. SEIN
GESCHÄTZTE EINSPARUNG 28%
VOLLGEWINDE
ZERTIFIZIERT HYGIENISCH
Zur Reinigung der Maschinenfüße können alle bekannten Detergenzien benutzt werden, sofern die Hinweise des Lieferanten eingehalten werden.
REINIGUNG DER PRODUKTGRUPPE
REFERENZPLATTE
GERING MITTEL
RESSOURCEN (ZEIT, WASSER, DETERGENZIEN)
ABSPÜLTEST
RESSOURCEN (ZEIT, WASSER, DETERGENZIEN)
* Referenzplatte = Edelstahlplatte mit Oberflächenrauigkeit unter Ra 0,8
1.0 Anwendungsbereich der Verkaufsbedingungen
1.1 Diese Verkaufsbedingungen gelten für alle Angebote, Verkäufe und Lieferungen von Produkten von NGI A/S („NGI“) an den Käufer („der Käufer“), sofern nicht anderweitig von NGI schriftlich akzeptiert.
1.2 NGI und der Käufer haben keine endgültige und bindende Vereinbarung über den Verkauf abgeschlossen, bis NGI eine schriftliche Auftragsbestätigung ausgestellt hat, die eine solche endgültige und verbindliche Vereinbarung darstellt.
2.0 Lieferbedingungen
2.1 Produkte werden ab Fabrik vom Standort von NGI geliefert (Virkelyst 5, 9400 Nørresundby, Dänemark). Die Produkte werden in der Standardverpackung von NGI geliefert.
2.2 Wenn NGI und der Käufer vereinbart haben, dass NGI den Transport der Produkte an den Käufer arrangiert, wird NGI das voraussichtliche Lieferdatum in der entsprechenden Auftragsbestätigung bestätigen. Solche Transporte werden zu den Kosten und Risiken des Käufers gehören, sofern nicht anderweitig ausdrücklich von den Parteien schriftlich vereinbart.
2.3 Liefertermine sind nur bestmögliche Schätzungen. NGI haftet nicht für Verzögerungen.
3.0 Zahlungsbedingungen
3.1 NGI gewährt dem Käufer die Zahlungsfrist, die auf der entsprechenden Rechnung angegeben ist. NGI kann jedoch jederzeit eine Vorauszahlung verlangen, wenn NGI dies als relevant erachtet.
3.2 Wenn die Zahlung bis zum Fälligkeitsdatum der jeweiligen Rechnung nicht erfolgt ist, ist NGI berechtigt, einen Zinsbetrag auf den am Fälligkeitsdatum ausstehenden Betrag von 2 % pro angefangenem Monat zu berechnen.
3.3 NGI behält das Eigentumsrecht an den Produkten, bis die Produkte vollständig bezahlt wurden.
4.0 Defekte und Haftung
4.1 NGI ist verpflichtet, defekte Produkte gemäß den in den unten aufgeführten Klauseln 4.2-4.9 genannten Bestimmungen zu reparieren oder zu ersetzen.
4.2 Der Käufer muss unverzüglich schriftliche Beschwerde bei NGI zu einem Defekt innerhalb eines Jahres nach der Lieferung einlegen. Die Beschwerde beschreibt den angeblichen Defekt in angemessenem Detail. Wenn der Käufer nicht gemäß der vorstehenden Vereinbarung Beschwerde einlegt, verliert der Käufer sein Recht, Ansprüche gegen NGI wegen defekter Produkte zu erheben. Wenn ein Produkt stärker als vereinbart oder angenommen verwendet wurde, wird der Beschwerdezeitraum proportional reduziert.
4.3 Die Reparatur oder den Austausch von Produkten oder Teilen verlängert nicht den maximalen Beschwerdezeitraum eines Jahres in Klausel 4.2.
4.4 Wenn NGI beschließt, ein defektes Produkt zu reparieren, muss die Reparatur vor Ort erfolgen. Wenn NGI beschließt, ein defektes Produkt zu ersetzen, sendet NGI ein nicht defektes Produkt an den Käufer. Reparaturen oder Ersatz müssen von NGI innerhalb angemessener Zeit nach dem Erhalt einer Beschwerde gemäß Klausel 4.2 und in jedem Fall innerhalb von vier Wochen nach Erhalt der Beschwerde erfolgen,
4.5 NGI kann verlangen, dass (mutmaßlich) defekte Produkte auf Risiko und Kosten des Käufers an NGI zurückgesendet werden. Zurückgegebene Produkte werden zu Eigentum von NGI, falls sie ersetzt werden. Wenn der Käufer sich über ein Produkt beschwert, das sich anschließend nicht als defekt erweist, kann NGI eine Vergütung für Zeit, Arbeit, Kosten usw. gemäß den anwendbaren Bedingungen, Raten und Preisen fordern.
4.6 Wenn NGI seine Verpflichtungen gemäß Klausel 4.4 nicht erfüllt, hat der Käufer das Recht, das defekte Produkt auf eigene Kosten und eigenes Risiko an NGI zu schicken, um eine vollständige Rückerstattung des Kaufpreises zu erhalten.
4.7 NGI haftet nicht für Mängel, die durch vom Käufer bereitgestelltes Material, für vom Käufer vorgeschriebene oder spezifzierte Konstruktionen oder Spezifkationen, für unzureichende Wartung, für Änderungen an den gelieferten Produkten, die ohne vorherige schriftliche Zustimmung von NGI vorgenommen wurden, für unangemessene Reparaturen verursacht wurden oder falsche Verwendung der Produkte oder für fehlerhafte Vorarbeiten durch den Käufer. Die Haftung von NGI umfasst nur Mängel, die unter den Arbeitsbedingungen erscheinen, die von NGI angenommen wurden. Normaler Verschleiß wird nicht als Mangel betrachtet.
4.8 Die Haftung von NGI im Rahmen dieser Vereinbarung ist auf den Rechnungswert des mangelhaften Produkts beschränkt, das zu der Beschwerde führte. Darüber hinaus haftet NGI nicht für indirekte Verluste, einschließlich Betriebsverlust, Verlust von Einnahmen und anderen Folgeschäden. Die Beschränkung der Haftung von NGI gilt nicht, wenn NGI grob fahrlässig oder absichtlich nachlässig reagiert hat.
4.9 NGI haftet nur in dem oben in dieser Klausel 4 dargelegten Ausmaß. Die Rechte und Rechtsmittel des Käufers, die in dieser Klausel 4 dargelegt sind, sind vollständig und schließen alle anderen Rechtsmittel und Ansprüche aus, gesetzlich oder anderweitig.
5.0 Produkthaftung
5.1 NGI ist für Produkthaftungsansprüche nur soweit verantwortlich, wie im obligatorischen Produkthaftungsgesetz festgelegt. NGI haftet nicht für Schäden an gewerblichem Eigentum. Darüber hinaus haftet NGI nicht für indirekte Verluste, einschließlich Betriebsverlust, Verlust von Einnahmen und anderen Folgeschäden. Wenn ein Dritter eine Forderung für Produkthaftung gegenüber dem Käufer stellt, wird der Käufer NGI unverzüglich schriftlich benachrichtigen.
6.0 Anzuwendendes Recht und Gerichtsstand
6.1 Jegliche Streitfälle zwischen den Parteien, die sich aus oder im Zusammenhang mit den Verkäufen von Produkten von NGI an den Käufer ergeben, unterliegen dem dänischen Sachrecht (und das UN-Kaufrecht ist nicht anwendbar), und Streitfälle werden vor dem See- und Handelsgericht (Sø- og Handelsretten) in Kopenhagen, Dänemark, verhandelt. Wenn dieses Gericht erklärt, dass es nicht zuständig ist, werden Streitigkeiten vor dem Stadtgericht Kopenhagen (Københavns Byret) in Kopenhagen, Dänemark, verhandelt.
Veröffentlichungsdatum: April 2020 Alle Informationen in diesem Produktkatalog können ohne vorherige Ankündigung geändert werden.
- Probieren Sie unsere CIP-Einheit!
Bei dieser neuen, einfach zu montierenden hygienischen CIP-Einheit handelt es sich um eine einfache und effiziente Lösung, bei der an den beiden Sprühbalken Düsen positioniert sind. Dadurch werden die angesammelten organischen Rückstände von beiden Seiten eines Verarbeitungs- und Förderbandes effektiv entfernt.
Die CIP-Einheit kann einfach installiert werden – ohne jegliche komplizierte Abänderungen an Konstruktion und Förderbandrahmen. Die Komponente ist hocheffizient, hygienisch konzipiert und sorgt für eine umweltfreundlichere Reinigung
Die Installation der neuen CIP-Einheit minimiert die manuelle Reinigung durch das Bedienerpersonal und trägt zur Reduzierung des Ressourcenverbrauchs von Wasser und Reinigungsmitteln bei. Weitere Informationen fnden sie unter: www.ngi-global.com
• Reduzieren Sie Reinigungszeit und manuellen Arbeitseinsatz, um stattdessen Ihre Produktionszeit zu erhöhen
• Reduzieren Sie den Verbrauch von Wasser, Chemikalien und Energie
• Minimieren Sie den Verschleiß der Förderbandoberflächen, indem Sie eine manuelle Reinigung vermeiden
• Geringer Wartungs- und Servicebedarf
• Modernstes hygienisches Design. Inspiriert von den EHEDG- und 3-A-Designrichtlinien
