Transforming society together
Naviate User days 2025-10-16
Samarbete kring objektegenskaper
CAD/BIM SPECIALIST VATTEN&VA
IT-KOORDINATOR SWECO, DIVISION ENVIRONMENT & PLANNING
Jan Eilertsen
Sweco sen 2010
35 års erfarenhet av
Autodesks produkter
Civil 3D och
Naviate for Infrastructure
Objektegenskaper
Ledningsprojektering
Marknadsbehov
Nya kommande standardavtalet AB 25 ger nya möjligheter: begreppet ”digital modell” förts in i företrädesordningen och den gruppen av handling har placerats före beskrivningar och ritningar
Utmaning
Ökade krav att leverera IFC-modeller i Infrastrukturprojekt
Från Civil 3D leverera IFC-modeller med:
• Kvalitetssäkrade objektegenskaper (Property)
• Anpassade objektegenskaper (Property)
• Objektspecifika egenskapsuppsättningar (Pset_[Namn enligt Standarden])
• Projektspecifika objektegenskapslistor (User
Defined PropertySets) Exempelvis: SE-BIP, SETRV-X, Civil 3D modellerna ska vara bärare av
– Webbportalen för digi tal samverkan inom sa mhällsbyggnad

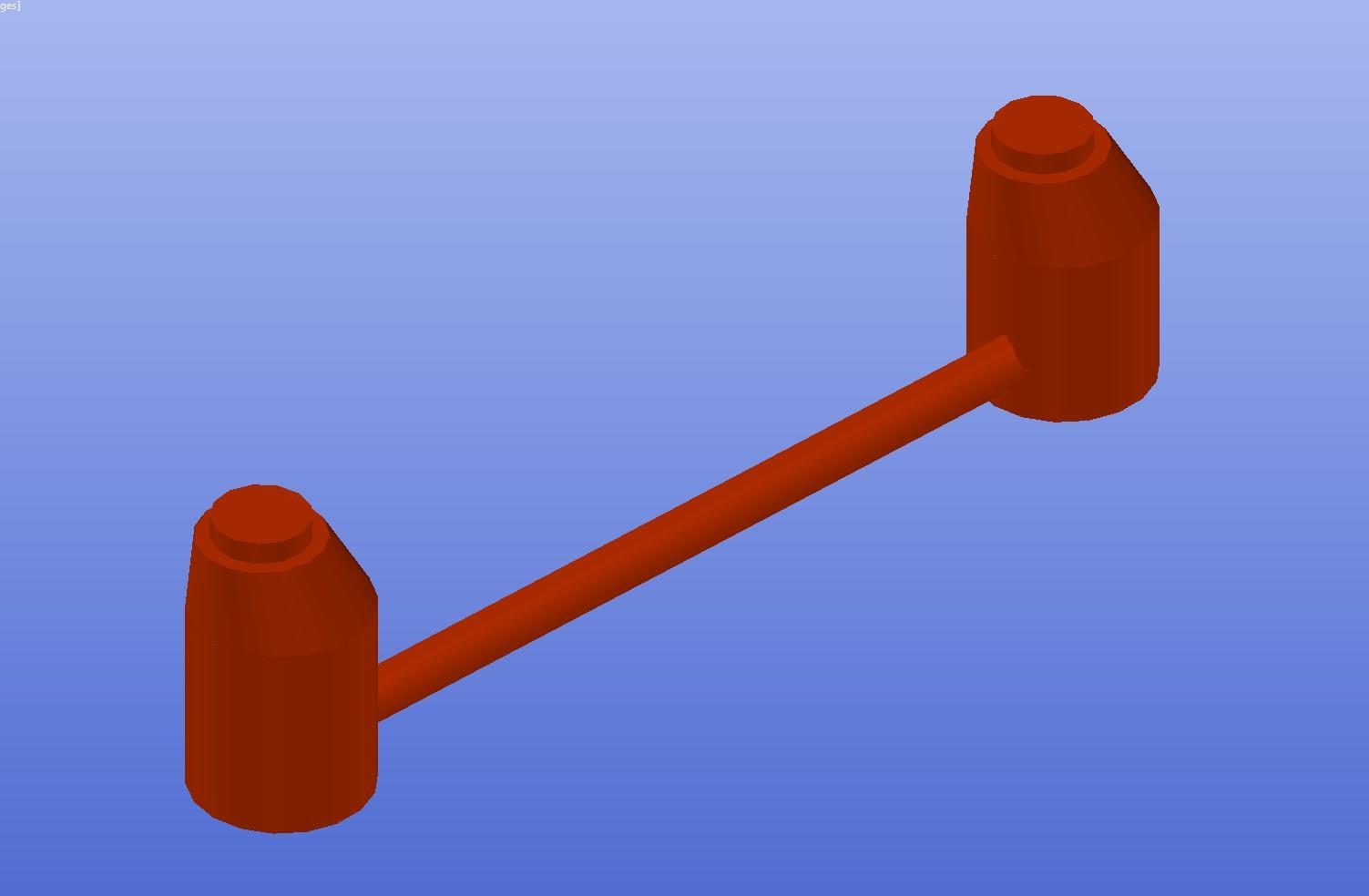

Arbetssteg vid modellering av ledningsnät

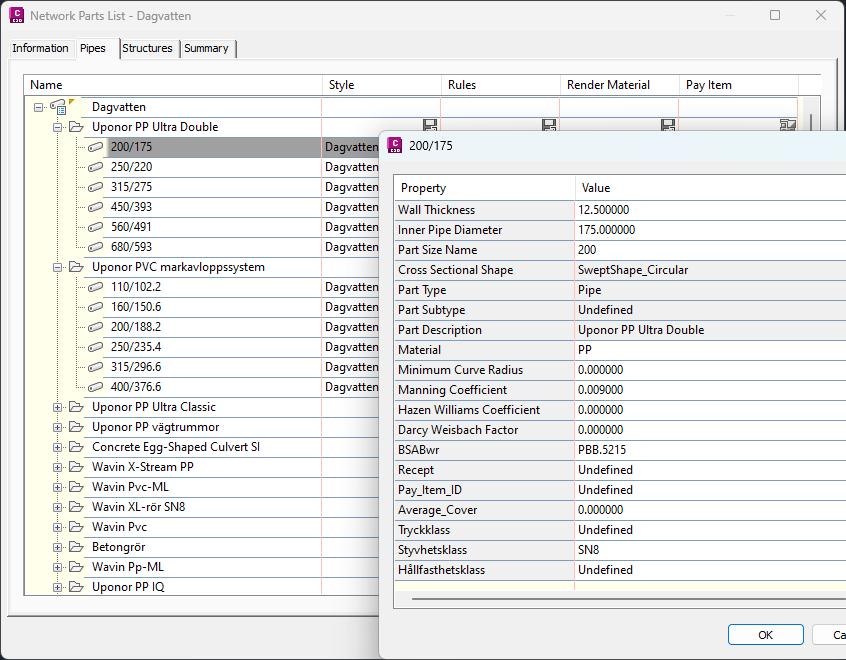

1. Generera objekt från en komponent databas med hjälp av fördefinierad komponentlista
Ger Geometriska egenskaper och namngivna egenskaper.
Exempel: Ett självfallsrör, Typ. Innerdiameter, godstjocklek, Material mm.
2. Design av system ger ytterligare objektegenskaper
Exempel: Lutning, vattengångshöjder, anslutning mot brunnar, unikt namn på ledningen, namn på systemet det tillhör, CAD-lager
3. Ytterligare information som behövs på objektet:
Exempel: Tryckklass, Ringstyvhet, Standard, Godkännanden, Coclass, etc.

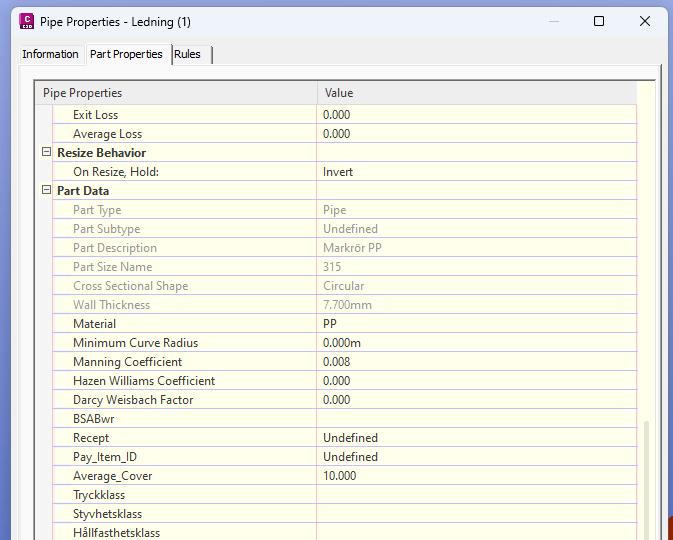

Objektegenskaper:
Typ
Dimensioner
Unikt namn
Material
Klass
Klassificering
System
Lutning
Vattengångar
Ansvarig Part mm

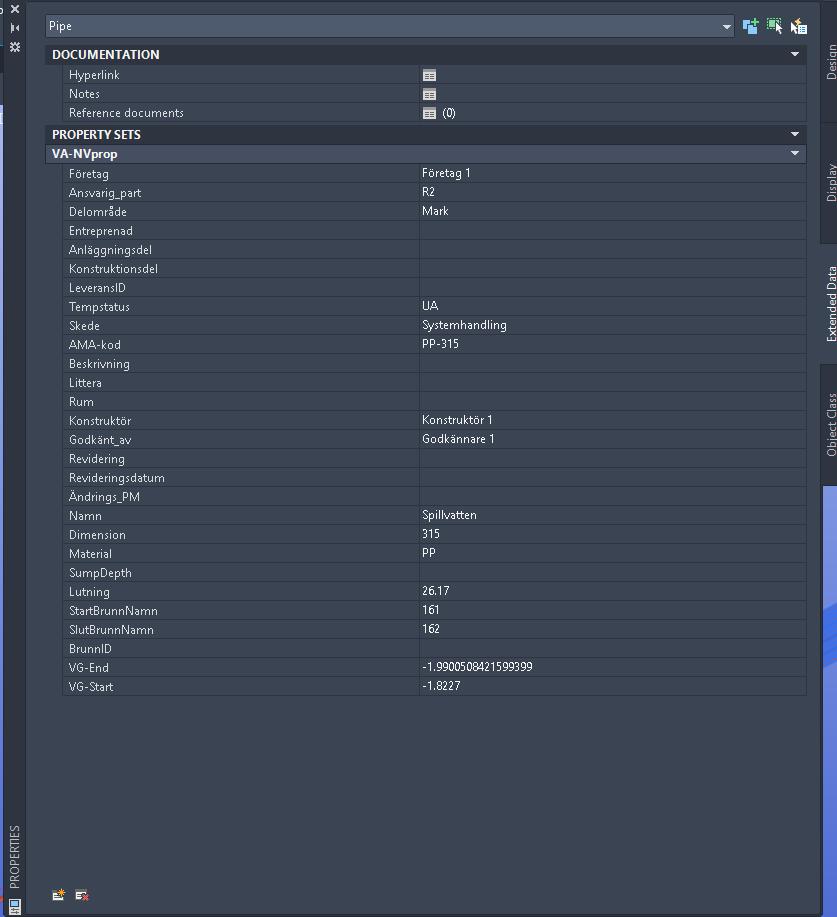

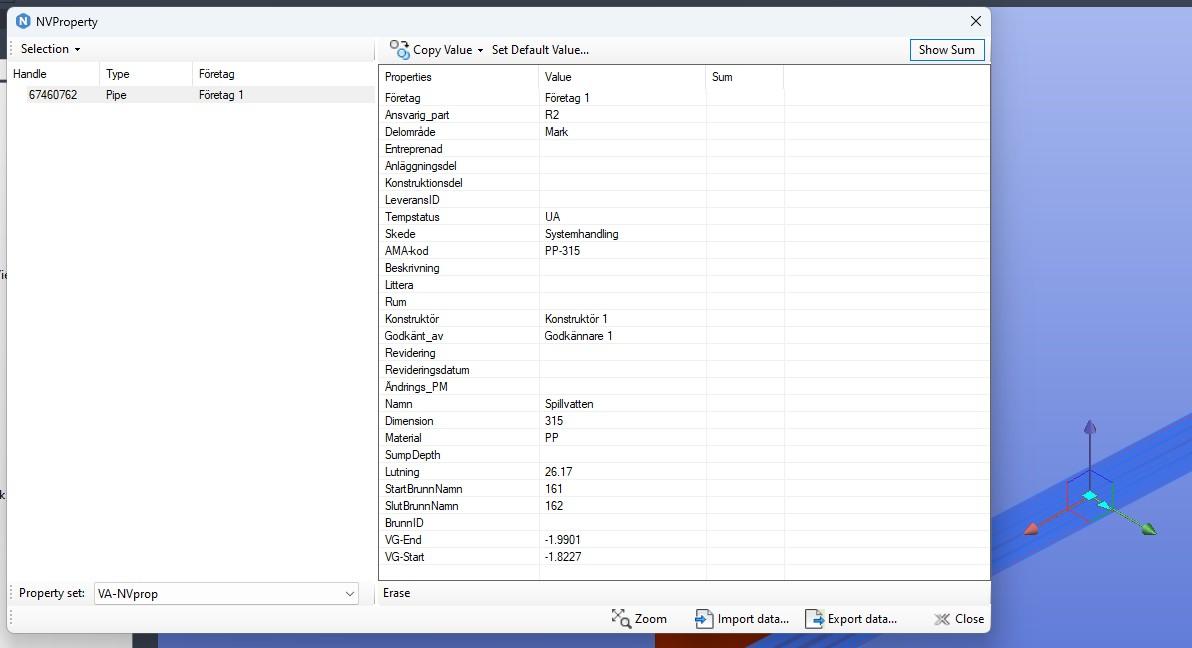

NVPropList
Pipe.PartType : Pipe
Pipe.PartSizeName : 315
Pipe.Material : PP
Pipe.BSABwr:

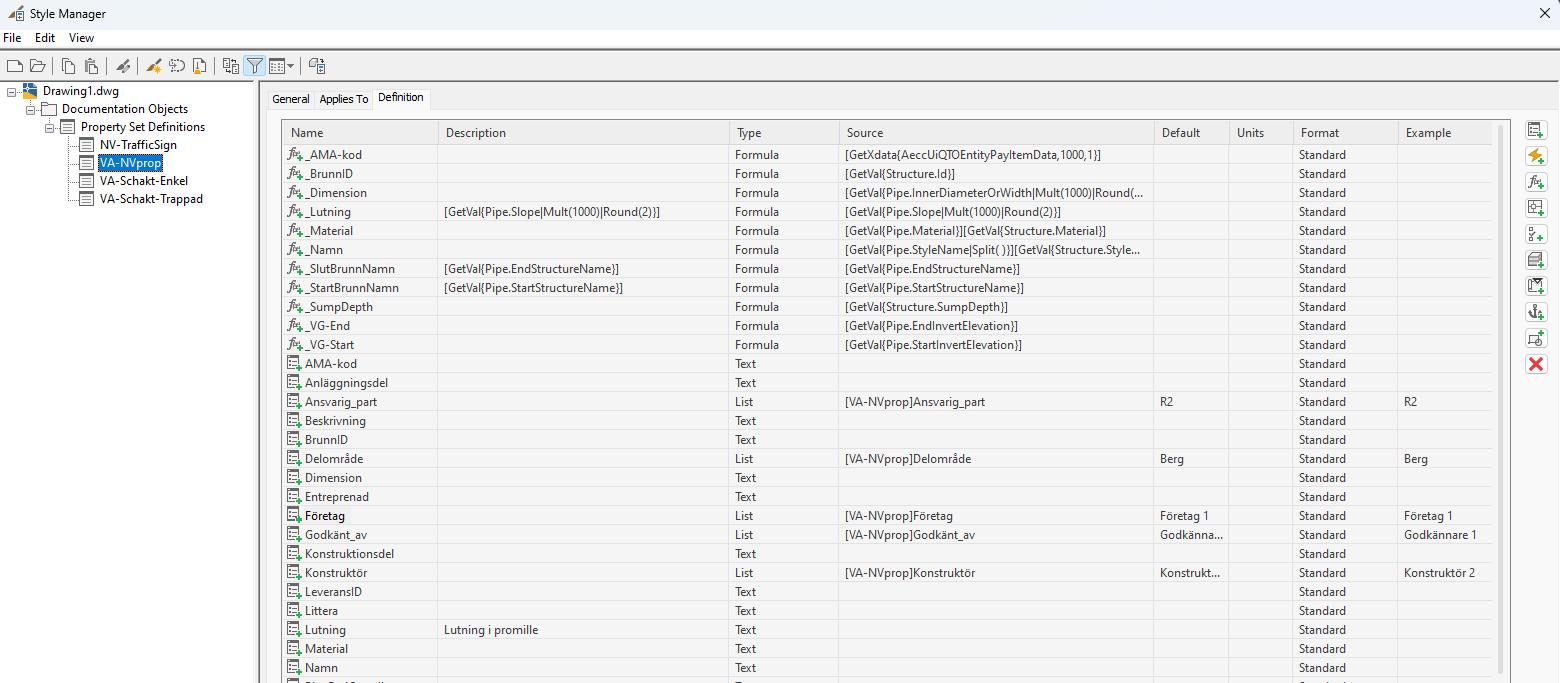

Anpassade listor – Property Sets
Egenskapshantering och resultat
Utmaningar
Hur kan vi effektivisera hanteringen av Objektegenskaper?
• Hur inhämtar jag ett projektspecifikt Property Set
• Hur uppdateras värden om modellen justeras?
• Mina modeller har fått duplicerade versioner av ett Property set – hur kan de rensas bort?
• Hur ändrar jag värden på många objekt på ett effektivt sätt?
Hur ska vi utföra egenkontroll och granskning?
• Vilka objekt i modell har inte Property set?
• Har objekten senaste versionen av ett projekts Property set?
• Om ett Attributfält får endast ha vissa värden –hur identifierar vi de som har fel värde?
• Har modellen uppdaterade värden?
• Kan egenkontrollsunderlaget automatiseras?
• Vilket underlag kan delges en granskare för att
Samarbete med Symetri
• Behovsmöten
• Test och utvärdering av nya funktioner
• Kompetensutvecklingsinsatser
• Framtidsspaning
