【 ｓａｐｉｋｐｉｋ 】 Ｍａｎｕａｌ

林業署 X 台灣義築協會 X 自然建築材料研究室

KEY TOPICS

01 TEAM

農業部林業及自然保育署 / MOA

「農業部林業及自然保育署」（簡稱林業署）是中華民國林業 事務的最高主管機關，為中華民國農業部的附屬機關。主管全 國森林、保安林的經營管理及自然生態保育等業務，負責推動 相關政策，及法規擬訂、執行。林業署也是多數國家森林遊樂 區的主管機關，並積極規劃國家步道系統。

台灣義築協會 / AHA

「義築協會」以在地文化為根基,進而創新、創造。推廣部落社 區,共同參與建築的設計與建造過程。並注入大學、研究機構 的構築應用知識，及校園的創意與熱情。邀請建築師深入部落 社區,提供設計與建造的專業建議。藉此累積人道建築的知識 平台與人才資料庫。

自然建築材料研究室 / NABUMA LAB

「自然建築材料研究室」是一個跨領域的研究團隊，專注於自 然材料應用於營建產業的研究及探討，包含自然建材的製成 加工、物理性質，與複合材料研發；以永續及循環利用的觀點 探討建築物的生命週期。透過研究提供客觀數據之佐證資料， 支持相關政策、法規推動及修正。

公東高級工業技術學校 / St.Joseph ThS

「公東高級工業學校」是由來自瑞士的錫質平神父所創辦， 採取德國的「師徒制」教學方法，這裡現任的教職人員多身兼 校友身份，感情不同於一般高中。公東高工長期與義築協會合 作，在台灣東部有不少優秀作品，如:「卑南國小少棒牛棚」、

「巴蘭遺址望曦」等。

#林業署 #台灣義築協會 #自然建築材料研究室

實踐「永續林業」願景 推動林業資源合理利用

自然建築材料研究

產官學合作 國產材應用示範

自然材料應用 木構技術研發 永續建材研究應用

技職銜接培育 實作教育

ST.CATHOLIC JOSEPH THS

設計基地_公東高工

在私校退場的條款下，公東高工

因林業署長期支持，得以將國內木 工技術搖籃-家具木工科-從設計 進入藝術領域，持續發光發熱。 基地即位於家具木工科教室旁。

且位於串聯新舊軸線的校園生活 服務帶。設計因循此紋理，將走廊 與閒置的中庭，重新作為此軸線的 重要節點，並作為學生展示、教育、 實作的場域。

LOCATION

#公東高工 #場域串聯 #木工人才培育

SITE 公東高工木工科

SITE

家具木工科，為國內培養木工 人才的搖籃。木工材料長期將 堆至於走廊導致無法通行。學 生們也只有單一的操作場域。 更大型的實作無法於教室內實 行。如何改善教學場域是設計 思考的重點。

SITE STRATEGY

公東高工:華德樓中庭

場域作為動線串聯的重要區域， 開放的空間讓使用更多元。

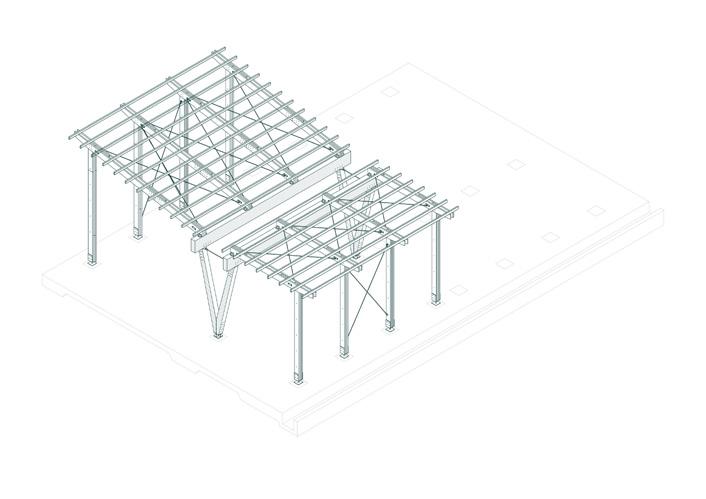

工作坊中央以兩組V型柱支撐， 使兩側空間流動，

木工家具科 材料堆放

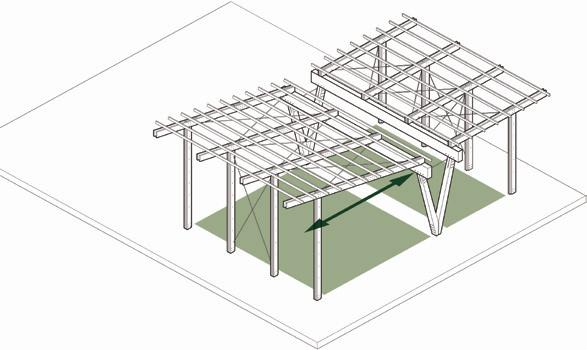

工程木構X規格材= 9M大垮距

#規格材&GLT結合#木構大垮距

使用CNS認證國產材

林業署積極推動森林利用。在其 指導下，本設計全程使用國產材， 及在地工法，以作為應用示範。

在地工法&規格材

利用規格材特性，設計模組框架， 讓施工經濟、簡易，達到義築在 地參與、學生協力的教育目標。

GLT重型木構

研究室專注於重型木構技術應 用，本設計以GLT柱樑，達成9 米不落柱的大垮距多功能空間。

社區、學生協力建造

公東高工以木工家具科聞名。在 實作中扮演要角。在第二期工程 中，更將扮演設計延續的角色。

貨櫃再利用_ 來自成大的醫療貨櫃

新冠疫情期間，國立成功大學 為協助醫療檢測，研發了可移動 的醫療貨櫃。隨著疫情趨緩，學 校開始思考貨櫃應如何轉型?

因此，我們設想將醫療貨櫃運 至公東高工，並提出三種使用想 像。貨櫃、木工坊、學校，三者可 以激盪出哪些火花?

用途01_臨時醫療檢測站

延續原醫療貨櫃的機能，希望可於 此場域成為假日義診的空間。提供 更好的義診空間品質。

USAGE

用途02_木工實作空間

位於基地旁的家具木工科，可 將教學場域延伸至中庭，作為 實作、木工操作之空間。貨櫃也 能提供木材的存放。

用途03_作品展覽空間

在校園生活的重要節點上，為 中庭空間提供更好的品質，並 成為宣傳與展示公東高工家具 木工科的場域。

#成大貨櫃屋 #多元活動 #場域延伸

05 KEY TOPICS

木質感正夯?

木構建築的關鍵時代

「2050淨零排放」是全世界的目標。對此台灣提 出2040年增加1000萬公噸的碳匯量目標。森林能 夠有效吸收及貯藏二氧化碳；木材則能替代部分化 石燃料、減少耗能。木材不僅是永續循環材料的首選 之一，還具有耐震抗風的結構性，及調節室內濕度的 作用。此外，木構造施工工期短，能有效減少噪音、 汙染、廢棄物等問題。

Q2 砍樹=破壞森林? 破解砍樹的迷思

適當疏伐人工林，讓光線進入林地，能使挑選後的 林木更健康地生長，也利於森林底下的生物滋長，形 成良好的生態循環。 森林的永續經營(Sustainable Forest Management，SMA )是目前國際間共同努 力的方向。全面禁伐天然林已是全球趨勢，經濟林則 透過認證制度來使用，以此解決農林生計，滿足部分 的國內木材需求。

Q3

來自3000公里外的課桌椅: 台灣木材從哪來?

台灣每年的木材需求量高達600萬立方公尺，然 而超過99%的木材仰賴馬來西亞、緬甸等國家進口。 國內自給率竟不到1%。其實，台灣擁有60%的森林 覆蓋率，林業資源相當豐富，礙於早期「禁伐政策」， 間接導致產業長期停滯。

2017年林業署喊出「國產材元年」，宣布重啟林業， 目標在2027年將到國產材自給率提升至5%。林業 署對準原料、木材加工與木構、木製品產業示範，提 出系列計畫及方針，期待能突破依賴進口的現況。

TOPICS

#永續建材 #國產材 #工程木材 #公東高工木工坊

Q4 「在地ㄟ熊好!」

為甚麼要用國產材?

木材自給率就像糧食自給率一樣，若過度仰賴進口， 將受限於其他國的經濟、政策。以永續的角度來看， 使用國內林業資源，不僅能大大縮短碳足跡，更能 促進產業鍊，增進國人使用「可循環材料」機會。使 台灣朝「淨零排放」的目標邁向一大步。

Q5

GLT、CLT傻傻分不清 甚麼是工程木材?

木材除了具備可再生的特性，更具備優異的強度／ 重量比；在同樣的強度下，木材的重量比混凝土結構 輕5倍，比鋼結構輕16倍。近年來透過科學化的製 程以及集成技術，小徑木有更多應用在大型結構上 的機會。並有效避免原木容易出現的不穩定以及變 異的缺點，進而生產出更穩定、性能更優異的結構 用材，也就是我們所稱的『工程木材』（Engineered Timber）。工程木材的出現，開啟了新式木構造建 築的種類及可能。而國內比較常使用的結構用集成 材GLT以及直交集成材CLT只是眾多工程木製品 （Engineered Wood Products）中的代表。

Q6

國產材空間應用實戰:

公東木工坊

公東高工不僅孕育了國內無數的木工匠師，長久以 來更是義築協會最重要的夥伴之一，近年來更扮演 東部地區國產材推廣應用的重要基地。考量能提供 更完整及多樣的教學可能，這次工作營會在家具木 工科工廠旁的中庭，規劃一座多功能的教學實作的 場域，結合工程木材中的「集成材」及一般「規格材」 創造一個具有大跨度而不落柱的彈性使用空間。

規 格 材 製 材 集 成 材 製 作 集 成 材 加 工

原木材切 毛料乾燥

原木砍伐後，進行初步切割， 裁切後的原木稱為「毛料」。

乾燥後強度增加，可減少變 形，增進膠著、防腐劑滲透。

定 長 指接開槽

刨光後，四邊已削為規格尺 寸，後續依需求定長度即可。

1 5 9

膠合後的木材，再經表面磨 光，即成為漂亮的集成材。

2 6 10

受限於木材長度，需以指接 增長。首先須進行指溝開槽。

第二次刨光 鑽 孔

工程木構中常需結合木材及 金屬構建，需進行鑽孔加工。

MANUFACTURE

#規格材製材 #集成材 #福樟實業 #昆儀實業

第一次刨光 打音分等

毛料刨光後，經表面處理， 即可作為一般規格材使用。

敲擊木材，以儀器測量其「音 速 」，判斷木材質量的優劣。

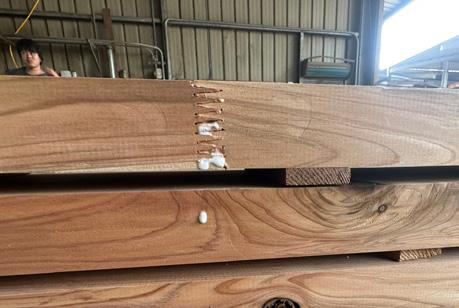

指接接續 集成膠合

接著將指溝兩兩崁入，並黏 合，即可達到需求長度。

3 7 11

剖 溝

剖溝也是木材結合金屬構 建，的前置作業。

4 8 12

集成是將多片木材，以膠黏 合。是「集成材」的重要步驟。

表面處理

最後以人工砂磨、補木削， 進行木材最後的外觀處理。

1

2 吊裝組立GLT柱、樑 基礎板施工及柱位放樣

3

4 規格材樑搭建 規格材柱組立

5 6 屋頂加裝及結構補強 斜撐安裝及鎖固

施工步驟

(1) 柱樑螺栓:Φ1.2cm(4隻)

(2)基礎螺栓:Φ1.6cm(4隻)

(1) 柱樑螺栓:Φ1.2cm(4隻)

(2)基礎螺栓:Φ1.6cm(4隻)

(1)木材兩側2by10/中間兩隻2by8

(2)注意木材續接需長短錯位

(3)木材接合: Φ1.2cm(7隻)

(1)木材兩側2by10/中間兩隻2by8

(2) 注意木材續接需長短錯位

(3)木材接合:Φ1.2cm(5隻)

(4)木材鐵件接合:Φ1.4cm(4隻)

(1)木材皆使用2by10

(2)續接處使用74cm6孔木材

(2)續接處螺栓:Φ1.2cm(6隻)

(3)木材鐵間接合:Φ1.4cm(4隻)

(1) 柱樑螺栓:Φ1.2cm(4隻)

(2)基礎螺栓:Φ1.6cm(4隻)

(1) 柱樑螺栓:Φ1.2cm(4隻)

(2)基礎螺栓:Φ1.6cm(4隻)

(1)木材兩側2by10/中間兩隻2by8

(2)木材接合: Φ1.2cm(6隻)

(1)木材兩側2by10/中間兩隻2by8

(2)木材接合: Φ1.2cm(4隻)

(3)木材鐵間接合Φ1.4cm(4隻)

(1)木材使用2by10

(2)木材、鐵件接合:Φ1.4cm(4隻)

MOA/ AHA/ NABUMA/

ST.JOSEPH THS

指導單位｜

農業部 林業及自然保育署

執行單位｜

臺灣義築協會 AHA

設計執行｜

自然建築材料研究室 NABUMA Lab

設計團隊｜

徐宇亮、何炘澄、鍾沂璇、廖紫淇、江柏毅、陳軍儒、李東穎、楊鎮羽、高宏奕

協力廠商｜

CAS國產材_ 昆儀實業股份有限公司

乾燥處理_ 根源企業有限公司

木材加工_ 福樟實業有限公司

鐵件加工_ 中國企業社

基礎工程_ 誠信土木包工業

工程協力_大東吊車起重行

特別感謝｜

臺灣義築協會

公東高級工業職業學校

林業署 臺東分署

成功大學建築學系

陽明交通大學建築研究所

臺灣科技大學

陳哲生建築師事務所

宜蘭大學 森林特產物研究室

保固興業有限公司 王怡仁老師

NABUMA 2023

編著：徐宇亮

企劃編輯：何炘澄、廖紫淇 發行單位：NABUMA Lab 自然建築材料研究室 -

國立成功大學建築學系 地址：70101台南市東區大學路1號 建築科技大樓5F

電話：+886-6-275-7575 #54127

電子信箱：nabuma-lab@gmail.com

網站：www.nabuma-lab.com

發行日期：2023年9月 定價：新台幣50元

版權所有，翻印必究（缺頁或破損請寄回更換）

Copyright © 2022 by NABUMA Lab
