Mantovani Nadia IV - Evelyn Cowper 2022Sobre la empresa:
Fundada el 4 de septiembre de 1998 en Estados Unidos por el ingeniero Larry Page y el empresario Serguéi Brin.
Especializada en productos y servicios relacionados con internet, software, dispositivos electrónicos y otras tecnologías.
El buscador de contenido en Internet es el producto principal de la empresa. También ofrece otros productos y servicios como: Google Drive, Gmail, Google Maps, Google Street View, Google Earth, YouTube, Google Chrome, entre otros.
Lidera el desarrollo del sistemaoperativo basado en Linux: Android, que está orientado a teléfonos inteligentes, tabletas, televisores, automóviles y de gafas de realidad aumentada.
Coworking:
Complejo de oficinas Madero Center, ubicado en Macacha Güemes 330, Puerto Madero. Oficina para el equipo de diseñadores gráficos de los servicios digitales de Google.
Capacidad: De 12 a 15 personas.
MOODBOARD COLORBLOCK CALIDEZ LUMINOSIDAD POSITIVIDAD ALEGRÍA SERIEDAD PROFESIONALIDAD SEGURIDAD FRESCURA SERENIDAD ARMONÍA PASIÓN ENERGÍA

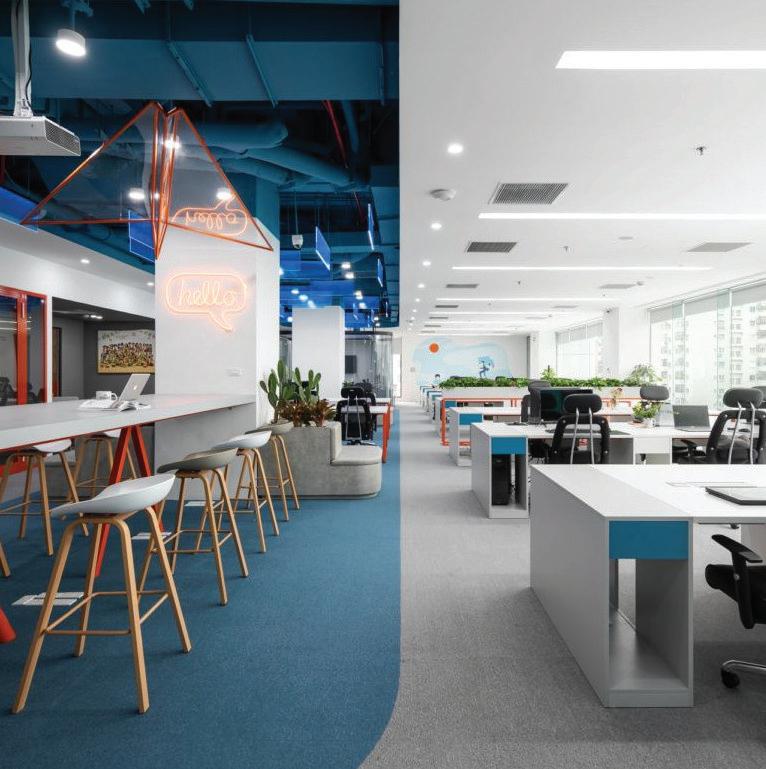

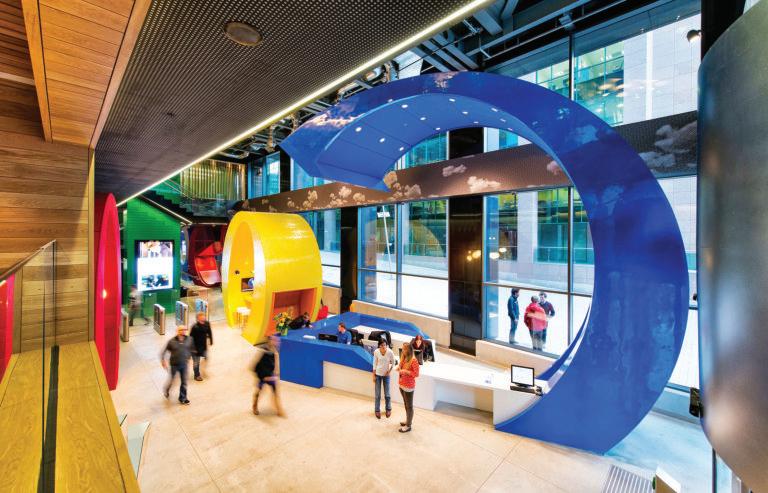

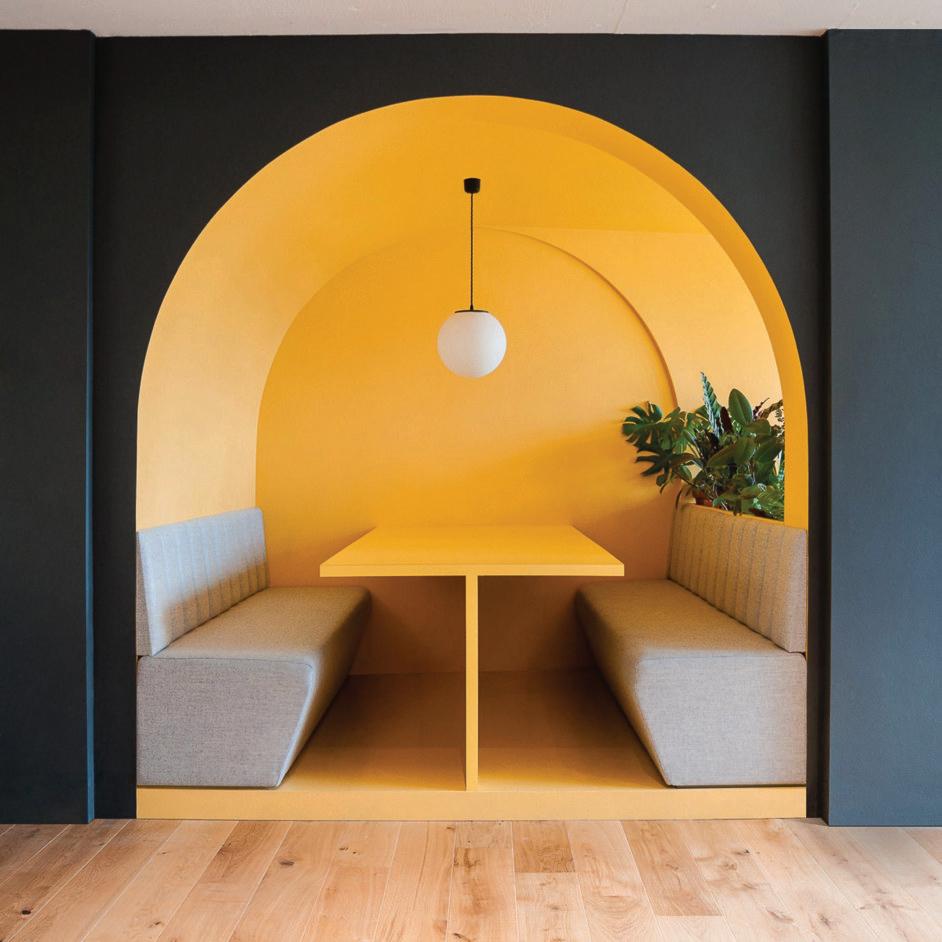

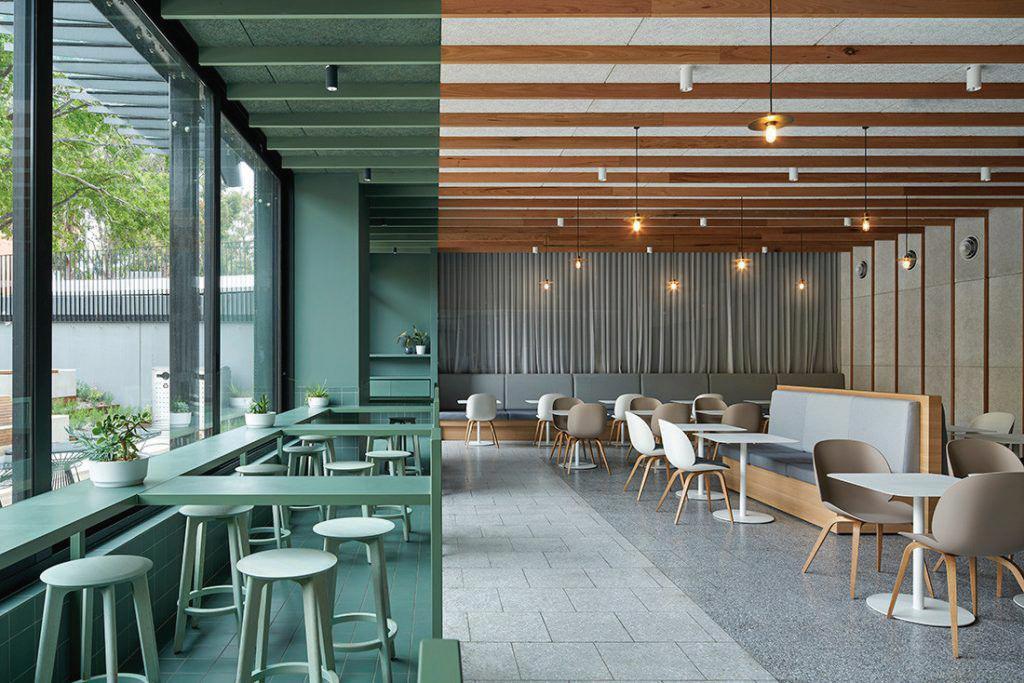

Inspiración mobiliario:
Desarrollo morfogenético logo de google fotos
Módulo Repetición y rotación x3
Logo de google fotos

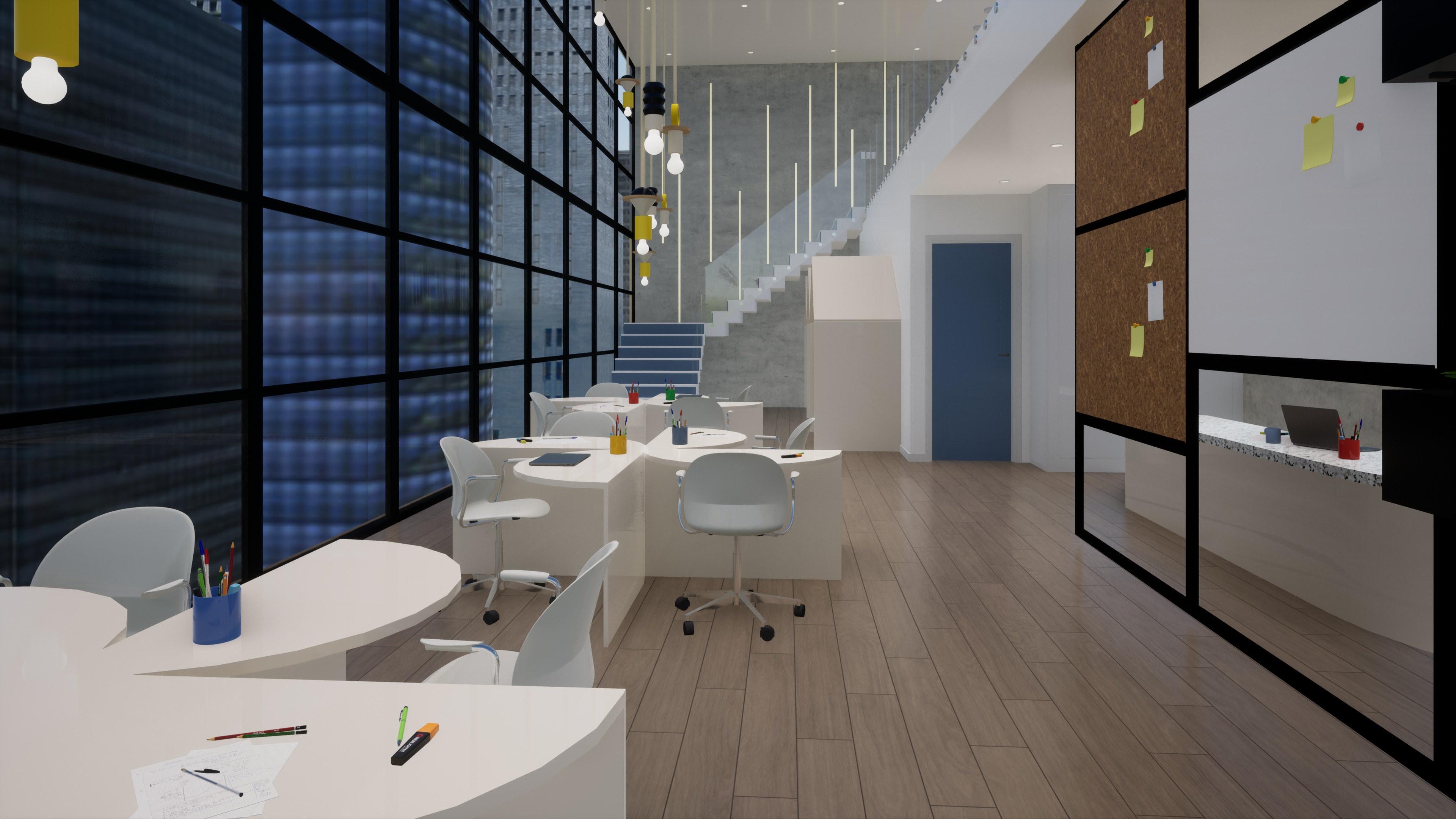

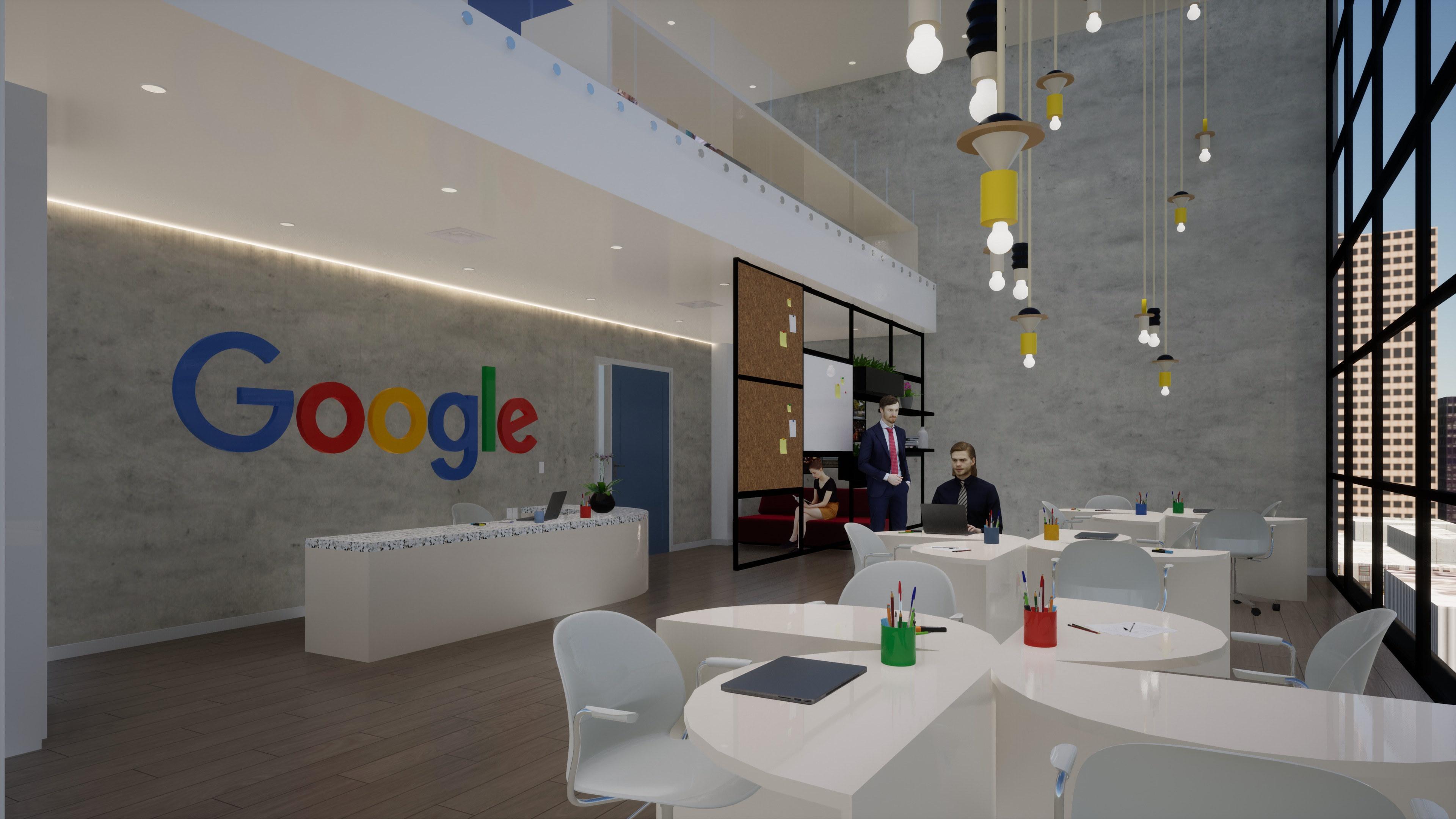

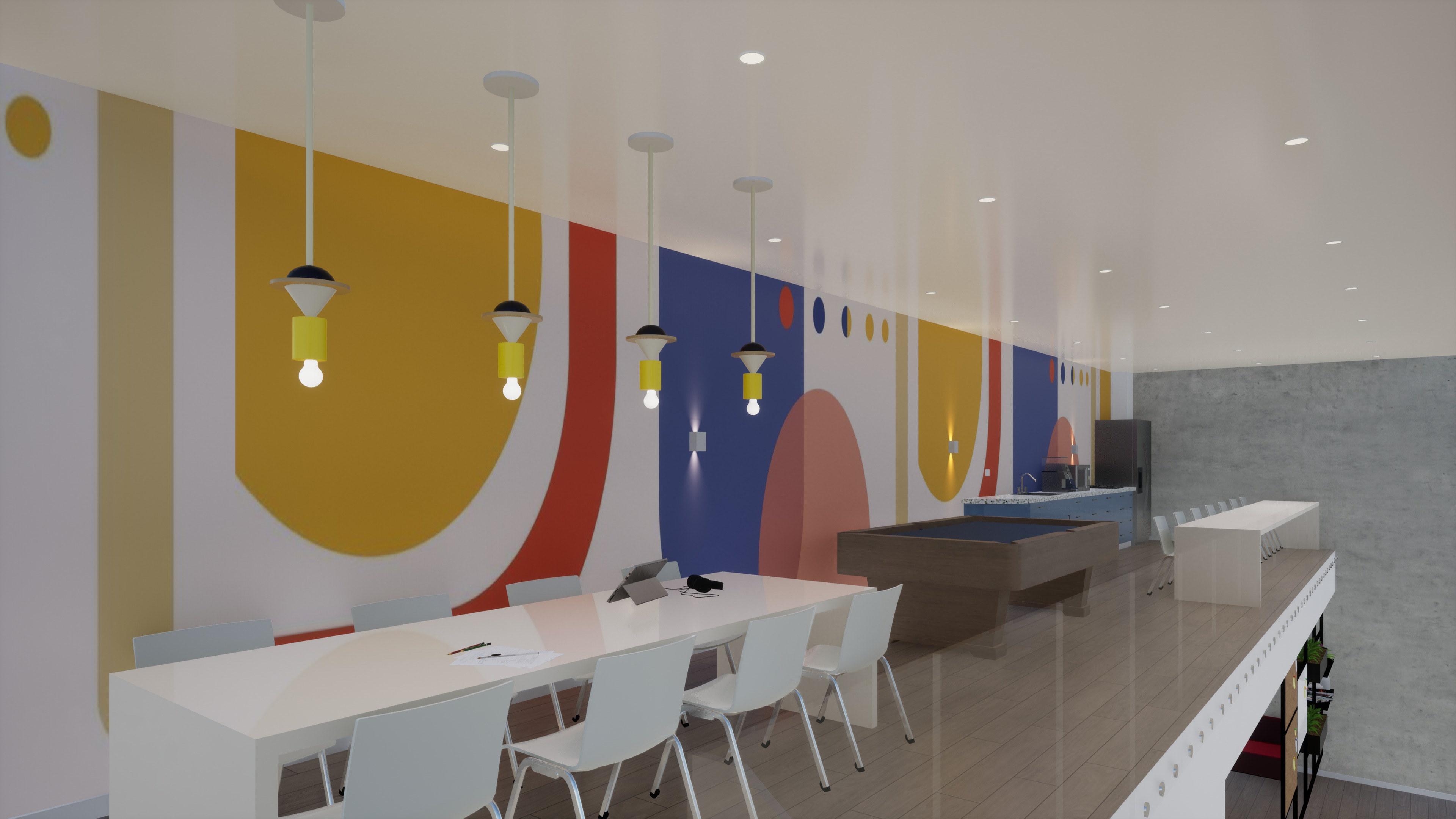

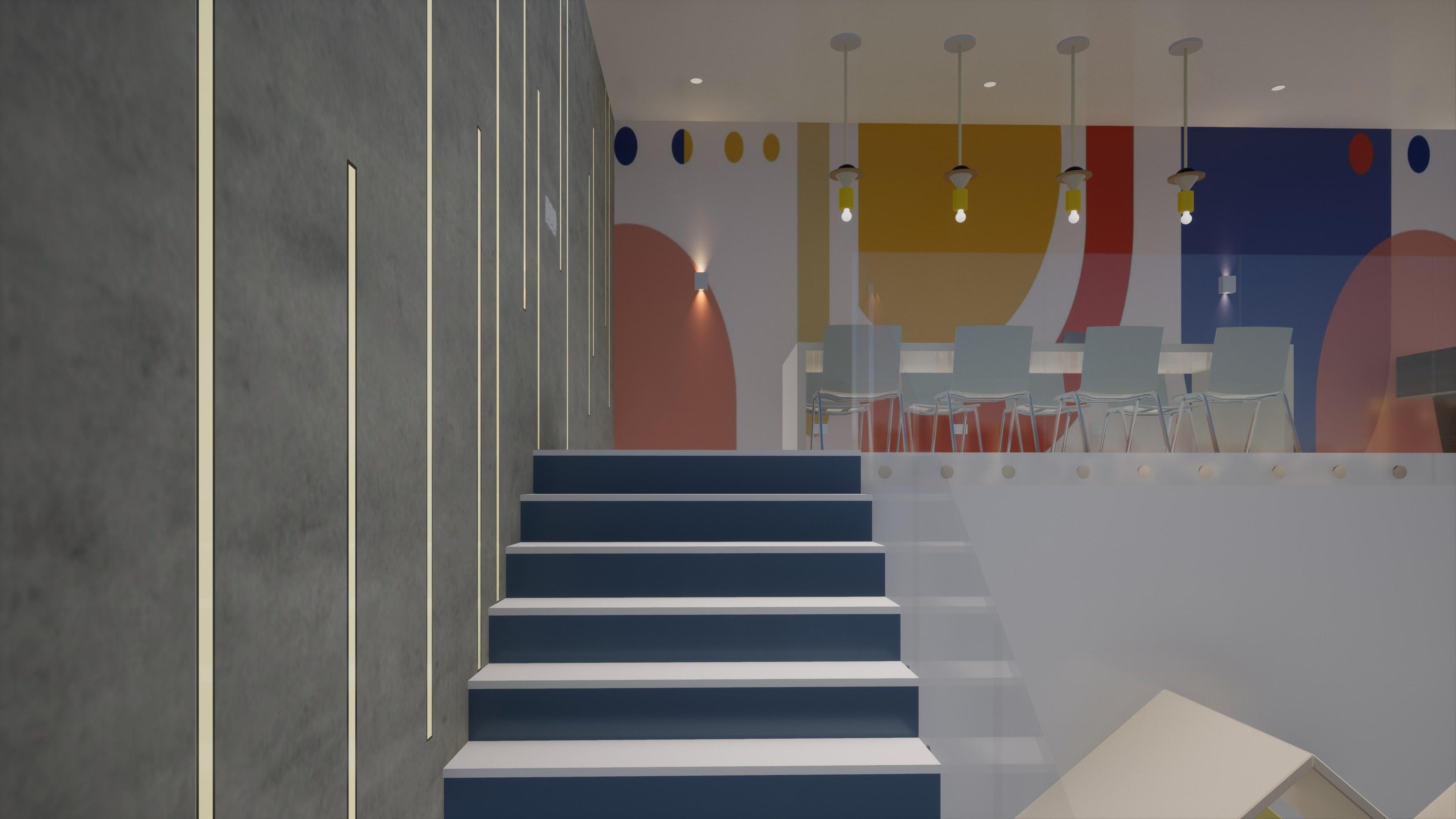

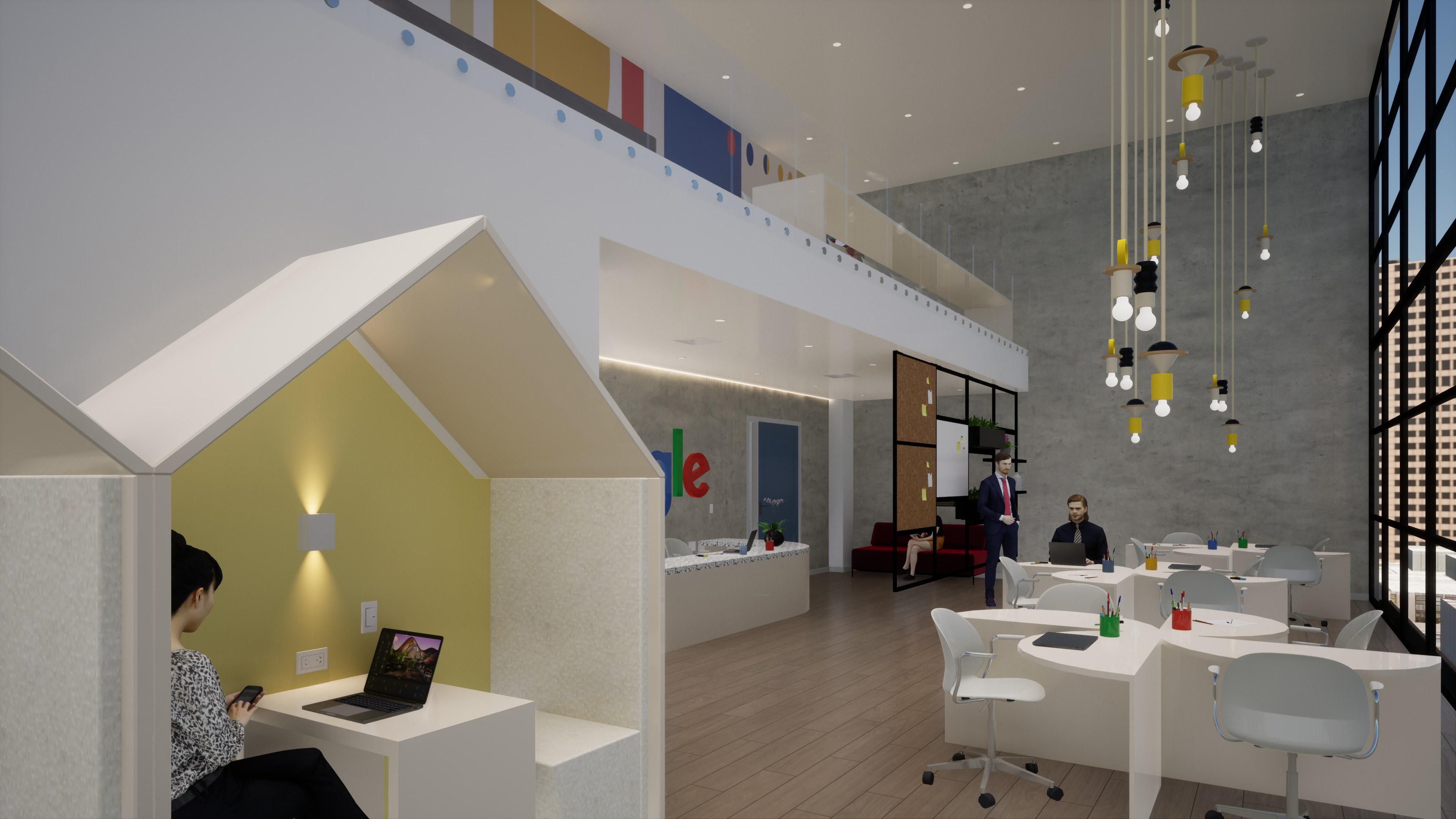

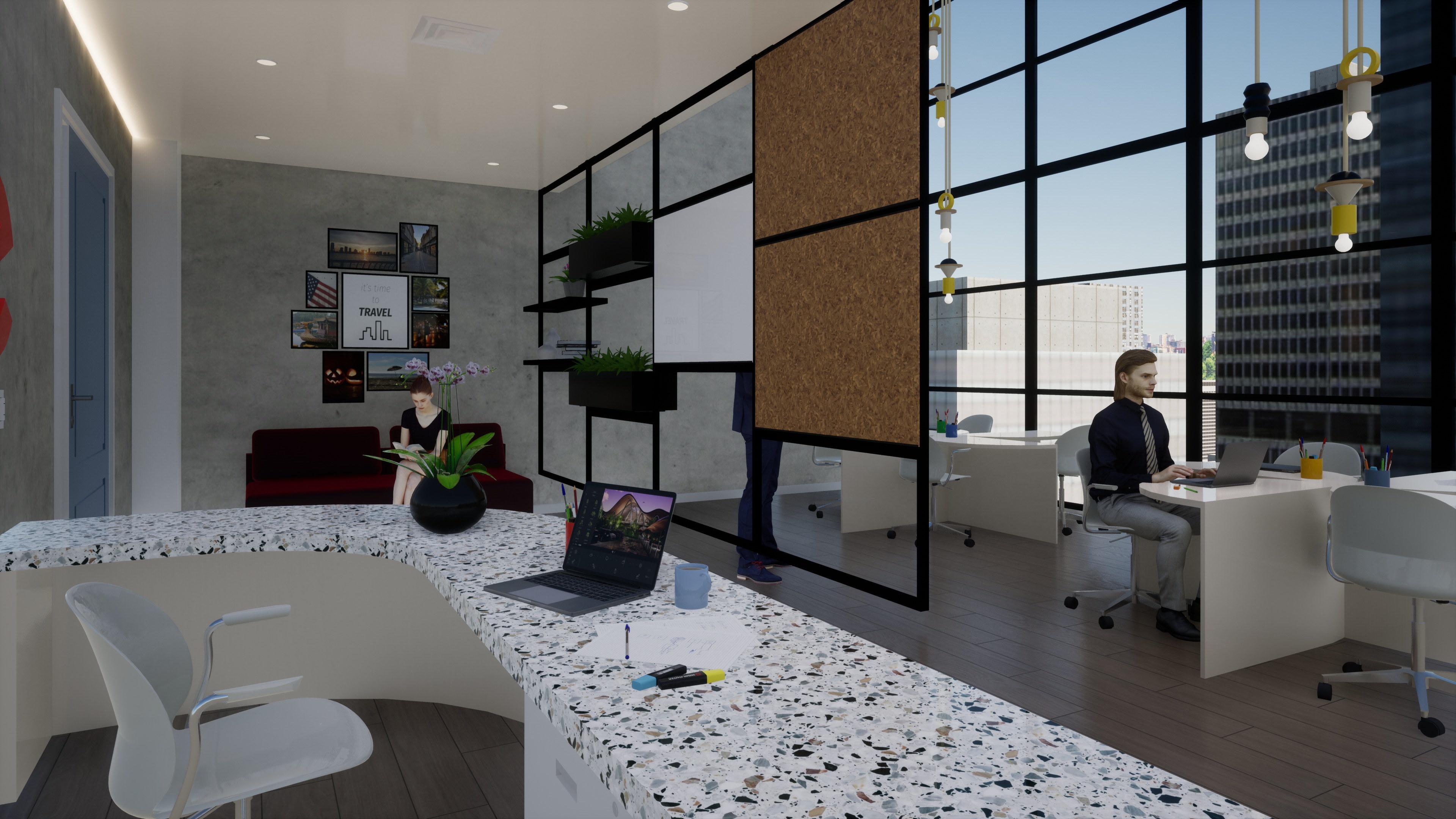

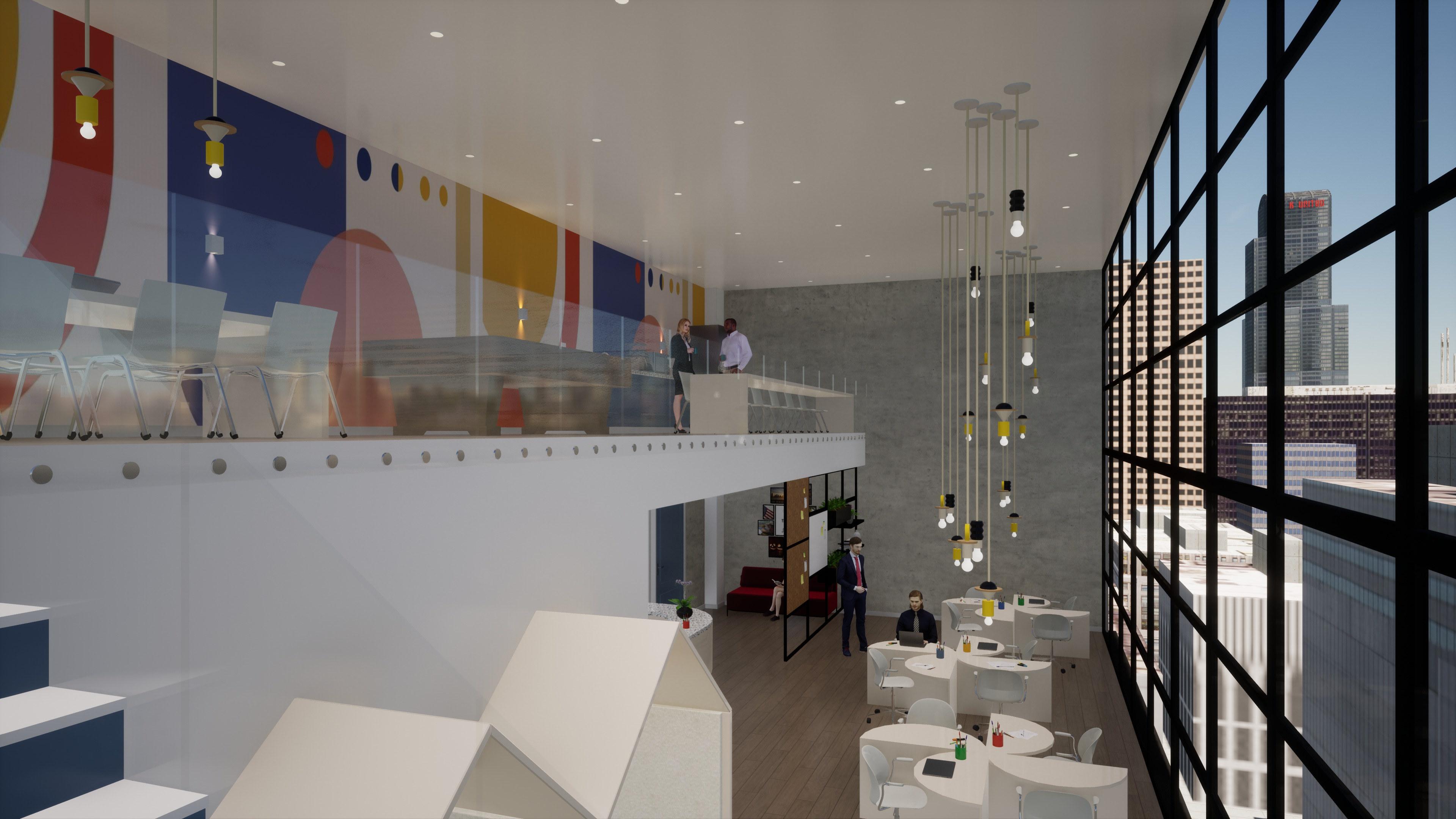

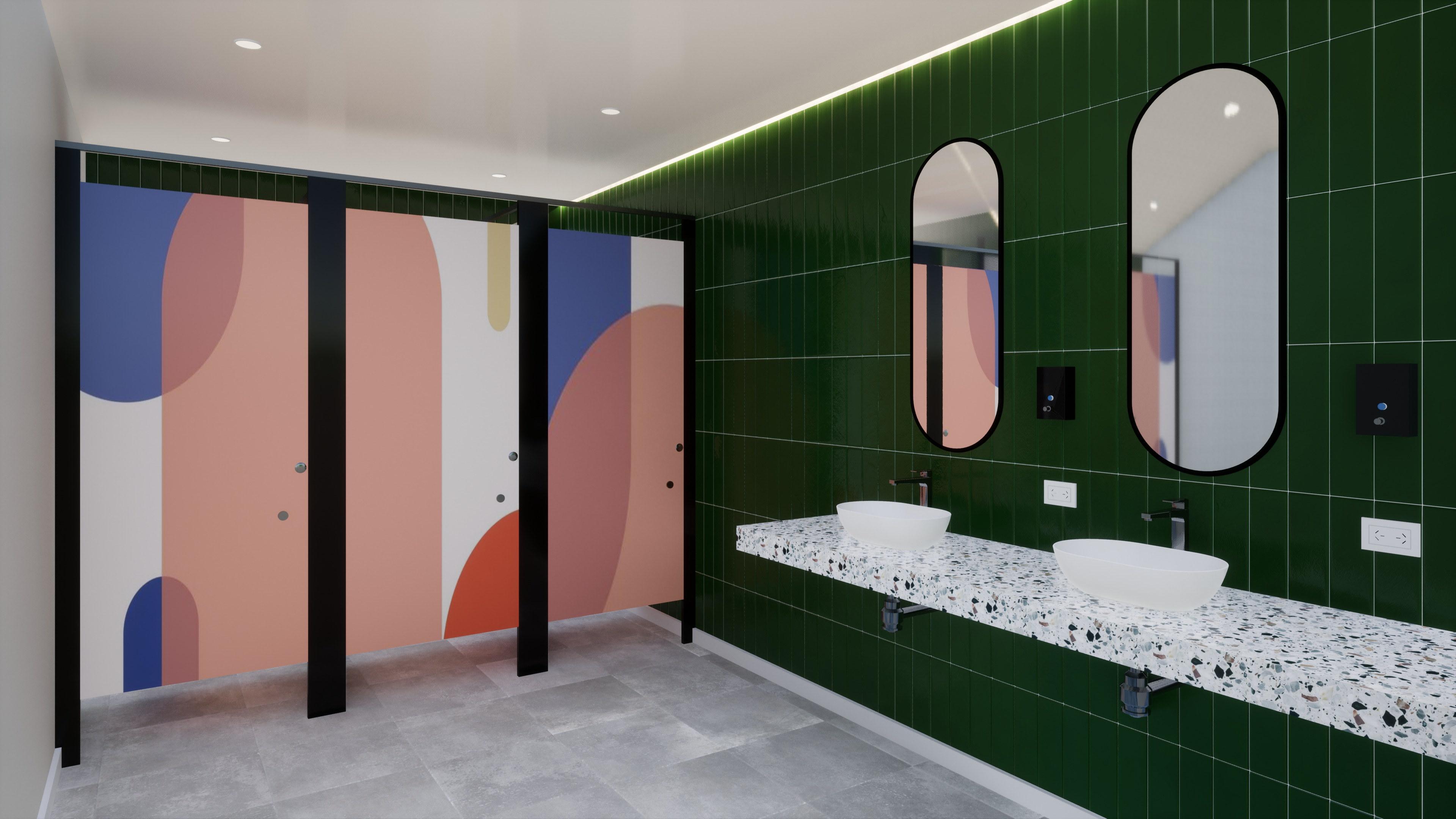

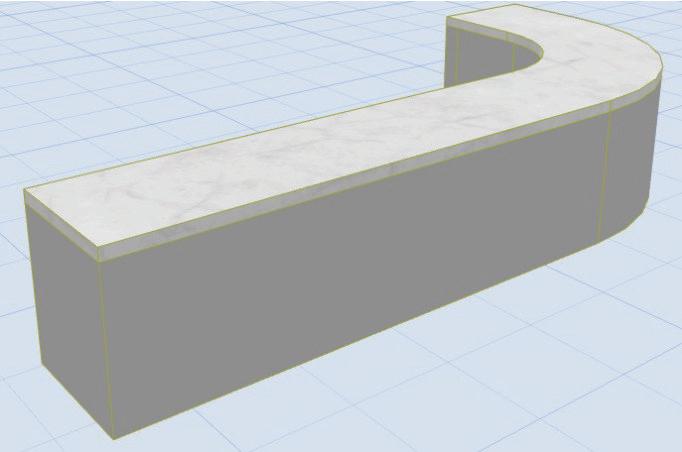

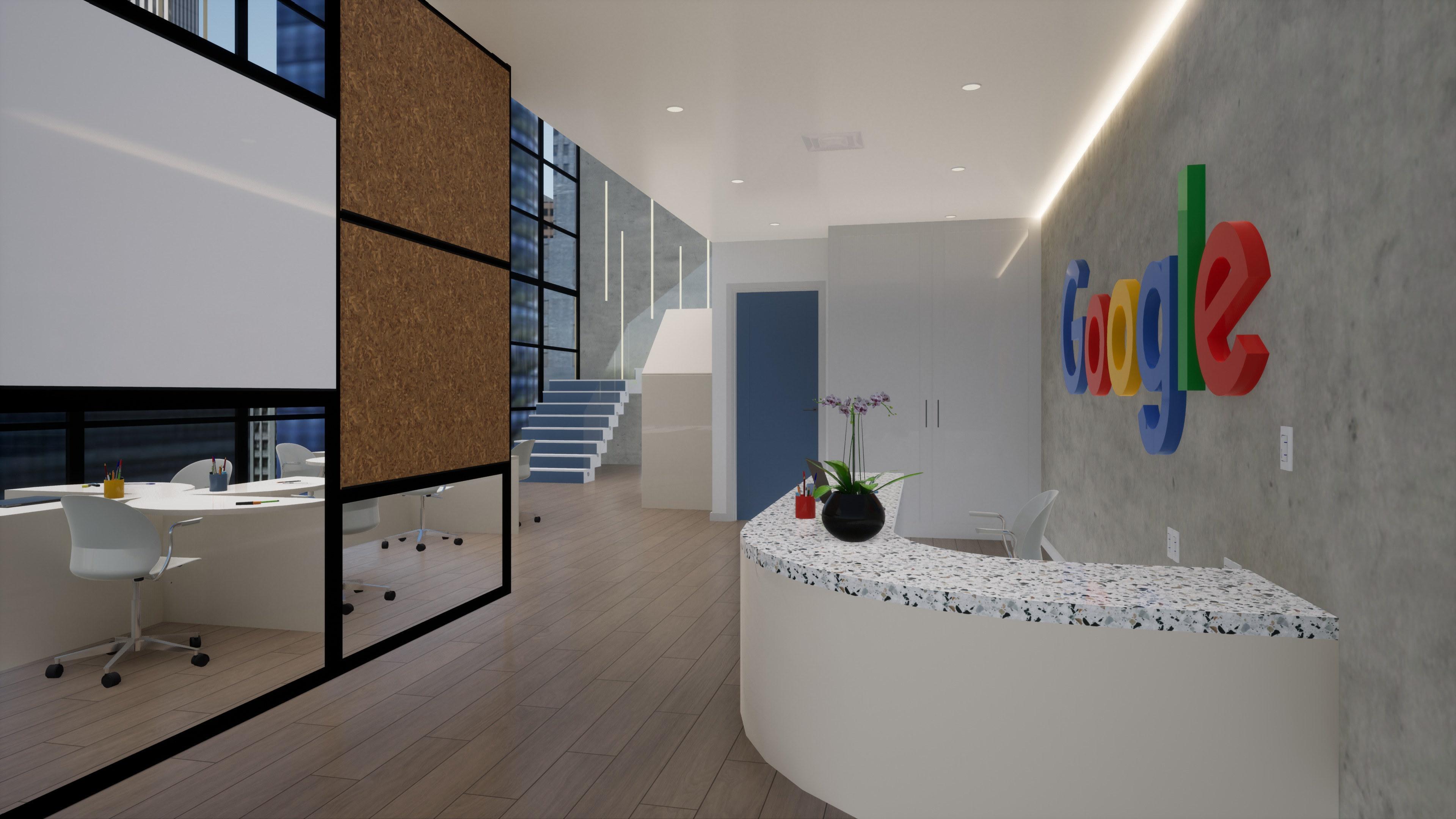

Resultado
Planta Baja
0,00 6,21 15,85 4,00 7,01 2,86 9,49 A-AA-A B-BB-B
Escala 1:50 RecepciónBañosArea de trabajo/reuniones informales
Planta Alta
Escala 1:50
Esparcimiento/reuniones 3,01 4,00 7,01 3,35 15,85 A-AA-A B-B B-B
ComedorCocina
Corte A-A
Escala 1:50
6,50 3,15 3,15
Corte B-B
Escala 1:50
3,15 3,15 6,50
Materiales

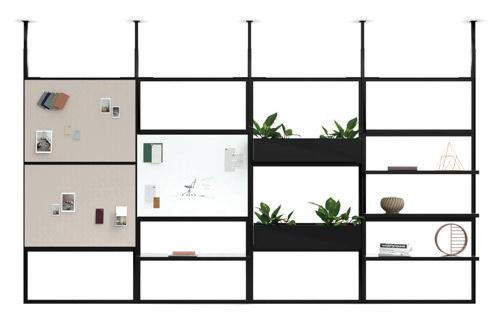

Mobiliario - Planta Baja
Escala 1:50

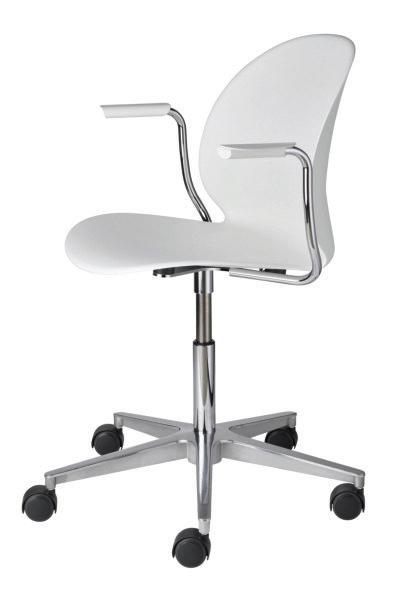

Fritz Hansen - N02 Recycle N02-31 Chair
0,00 6,21 15,85 4,00 7,01 2,86 9,49 A-AA-A B-BB-B

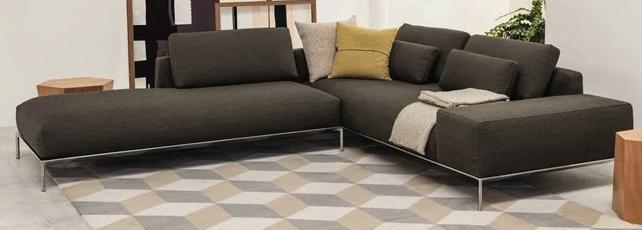

Casamania & Horm - Sofá composable Dizzy
Mobiliario - Planta Alta
3,01 4,00 7,01 3,35 15,85 A-AA-A B-B B-B

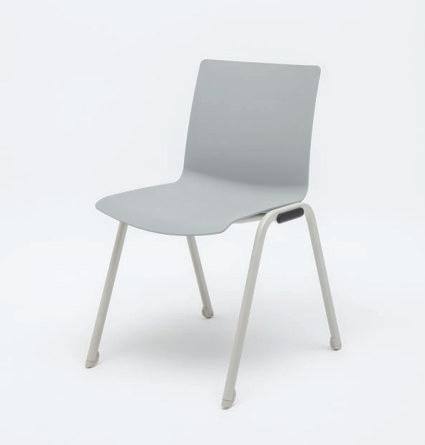

Escala 1:50 MDD - Shila office chair
Mobiliario - Corte A-A
Escala
y
6,50 3,15 3,15

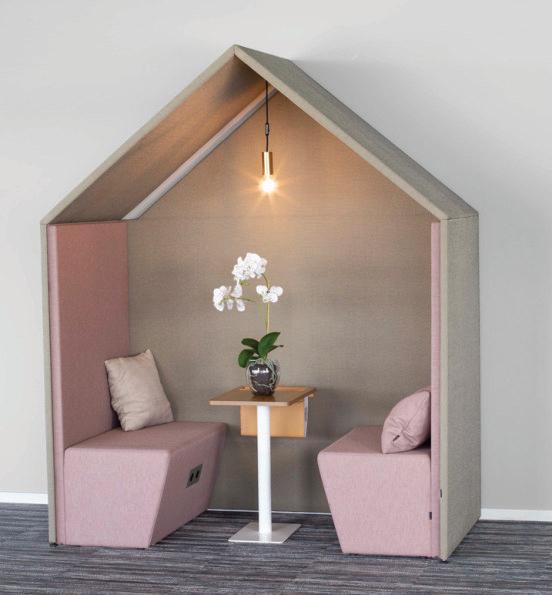

1:50 Icons of Denmark - H2400-Ceiling-Wall-Booth-5 Götessons - “Half a Hut”
“Half a Hut sofa” Fritz Hansen - N02 Recycle N02-31 Chair
Referencias
Planta Baja - Iluminación
Escala 1:50
Artefacto Lucio II - Artelum
Embutido de techo, blanco mate.
Lampara LED 24W

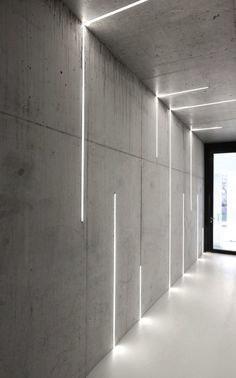

Tira LED - Macroled 5 metros 80W - luz cálida .
Artefacto de pared Menthe
Lampara LED 3W - bidireccional, luz cálida.
0,00 6,21 15,85 4,00 7,01 2,86 9,49 A-AA-A B-B B-B
Planta Alta - Iluminación
Escala 1:50
Artefacto Lucio II - Artelum Embutido de techo, blanco mate. Lampara LED 24W
Tira LED - Macroled 5 metros 80W - luz cálida .
Artefacto de pared Menthe Lampara LED 3W - bidireccional, luz cálida.
Artefacto colgante - Lámpara LED 20W - luz cálida.
Referencias
Icono C Icono A Icono B
3,01 4,00 7,01 3,35 15,85 A-AA-A B-B B-B
Referencias
Corte A-A - Iluminación
Escala 1:50
Artefacto Lucio II - Artelum
Embutido de techo, blanco mate.
Lampara LED 24W
Artefacto colgante - Lámpara LED 20W - luz cálida. Icono C Icono A Icono B
Artefacto de pared Menthe
Lampara LED 3W - bidireccional, luz cálida.
6,50 3,15 3,15 2,75 0,40 2,75 0,40
Corte B-B - Iluminación
Escala 1:50
Referencias
Artefacto Lucio II - Artelum
Embutido de techo, blanco mate.
Lampara LED 24W
Artefacto colgante - Icono B
Lámpara LED 20W - luz cálida.
Tira LED - Macroled 5 metros 80W - luz cálida .
Artefacto de pared Menthe Lampara LED 3W - bidireccional, luz cálida.
6,50 3,15 3,15 0,40 2,75 0,40 2,75
Referencias
Planta Baja - Electricidad (Media tensión)
Escala 1:50
Tablero principal (P.PPAL) h: 1.50
Boca de techo
Boca de pared
Montante
Interruptor de 1 efecto (h: 0.90)
Interruptor de 2 efectos (h: 1.10)
Interruptor de 3 efectos (h: 1.10)
Llave de combinación (h: 1.10)
Circuitos:
1 - (A,B) 6 bocas
Recepción
2 - (C,D) 5 bocas
Baño
3 - (E) 8 bocas (cada 1.50m aprox.)
Escalera
4 - (F) 10 bocas (cada 1.50m aprox.)
Escalera
5 - (G,H,I) 3 bocas
Espacio de trabajo privado
NOTA: Todos los caños contenedores de cables son RS 16/13mm y contienen 2x2,5 + Pe. 0,00 6,21 15,85 4,00 7,01 2,86 9,49 A1A2A3 C1C2 T.PPAL B1B2B3 a b D1D2 D3 c d E8E1E2E3 E4E5E6 E7 POR PISO F1 F2 F3 F4 F5 F6 POR PISO MONTANTE e f G1 ghiH1I1 F7 F8 F9 F10 l j m nñ o A-AA-A B-B B-B
Referencias
Planta Alta - Electricidad (Media tensión)
Escala 1:50
Tablero principal (En PB)
Boca de techo
Boca de pared
Montante
NOTA: Todos los caños contenedores de cables son RS 16/13mm y contienen 2x2,5 + Pe.
Interruptor de 2 efectos (h: 1.10)
Llave de combinación (h: 1.10)
Circuitos:
6 - (J,K) 8 bocas Entrepiso
7 - (L) 8 bocas Doble altura
8 - (M) 6 bocas Colgantes de escritorio
9 - (N) 6 bocas Colgantes de escritorio
10 - (Ñ) 6 bocas Colgantes de escritorio
11 - (O) 15 bocas Pared con LED embutidas
12 - (P) 4 bocas
Entrepiso 3,01 4,00 7,01 3,35 15,85 M5 M4 M6 M3 M1 M2 K4 K3 K2 K1 J4 J3 J2 J1 L2 L3 L5 L7 L1 L4 L6 L8 N2 N1 N3 N4 N5 N6 Ñ5 Ñ4 Ñ6 Ñ3 Ñ1 Ñ2 jl k O1 O2 Tecla en PB Tecla en PB Tecla en PB O3 O4 O5 O6 O7 O8 O9 O10 O11 O12 O13 O14 O15 P1P2P3 P4 p o A-AA-A B-B B-B T.PPAL (PB) MONTANTE
Referencias
Planta Baja - Tomacorrientes (Media tensión)
Escala 1:50
Tablero principal (T.PPAL) h: 1.50
Montante
Tomacorriente doble
Tomacorriente para zonas húmedas
Circuitos Tomacorriente de Uso General:
1 - 3 tomacorrientes Recepción
2 - 2 tomacorrientes Baño
3 - 3 tomacorrientes Espacio de trabajo privado
4 - 4 tomacorrientes Escritorio
5 - 4 tomacorrientes Escritorio
6 - 4 tomacorrientes Escritorio
0,00 6,21 15,85 4,00 7,01 2,86 9,49 POR PISO POR PISO 1 11 22 333 4 4 4 4 5 5 5 5 6 6 6 6 A-AA-A B-B B-B T.PPAL MONTANTE
Referencias
Planta Alta - Tomacorrientes (Media tensión)
Escala 1:50
Tablero principal (En PB)
Montante
Tomacorriente doble
Tomacorriente para zonas húmedas
Tomacorriente simple
Circuitos Tomacorriente de Uso General:
7 - 5 tomacorrientes Cocina
8 - 4 tomacorrientes
Esparcimiento/reuniones
3,01 4,00 7,01 3,35 15,85 7 8 777 888 A-AA-A B-B B-B T.PPAL (PB) MONTANTE 7
Corte A-A - Electricidad (Media tensión)
Escala 1:50
Tablero principal (P.PPAL) h: 1.50
Bocas de techo y pared
Toma doble
Toma para sup. húmedas
Artefacto de pared Menthe
Lampara LED 3W - bidireccional, luz cálida.
Artefacto Lucio II - Artelum
Embutido de techo, blanco mate.
Lampara LED 24W
Artefacto colgante - Lámpara LED 20W - luz cálida.
Referencias 6,50 3,15 3,15 LLLL L K1K2K3K4 k1 k2 P1P2P3P4 G1 H1I1 M5M1M4M3M2M6N2N1N4N5N6 Ñ5Ñ1Ñ4Ñ3Ñ2Ñ6 ñ6 ñ2 ñ3 ñ1 ñ4 ñ5 N3 k3k4 LLLLLLL n6 n5 n4 n1 n3 n2 m6 m2 m3 m1 m4 m5 p1p2p3p4 g1h1i1 333 888 7 7 2,75 0,40 2,75 0,40
Icono C Icono A Icono B
Corte B-B - Electricidad (Media tensión)
Artefacto colgante - Icono B
Lámpara LED 20W - luz cálida.
Tira LED - Macroled
5 metros 80W - luz cálida .
Bocas de techo y pared
Artefacto de pared Menthe
Lampara LED 3W - bidireccional, luz cálida.
Artefacto Lucio II - Artelum
Embutido de techo, blanco mate.
Lampara LED 24W
cias 6,50 3,15 3,15 0,40 2,75 L8L7J1K4 LLLjj k4 C1 D1 cc d G1 g1 O1 O2 O3 O4 O5 O6 O7 O8 O9 O10 O11 O13 O14 O15 P1 p1 0,40 2,75
Escala 1:50 Referen
Planta Baja - Electricidad (MBTS)
Escala 1:50
Referencias T Acometida timbre (h: 1.10)
Caja terminal bocina (h: 2.20) T
Acometida teléfono (h: 0.50) Caja terminal teléfono (h: 0.30)
0,00 6,21 15,85 4,00 7,01 2,86 9,49 T T TE TE A-AA-A B-B B-B
TE TE
Planta Baja - Cielorraso
6,21 15,85 4,00 7,01 9,49 2,86 CRS 2,75CRS 2,75
Escala 1:50
Planta Baja - Cielorraso junta tomada
Escala 1:50
6,21 15,85 4,00 7,01 9,49 2,86 2,40 1,20

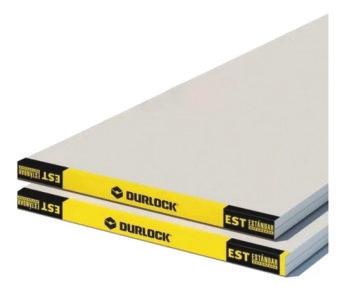

Placas de yeso estándar 9.5mm
Escala 1:50 7,01 15,85
Planta Alta - Cielorraso CRS 6,10Planta Alta - Cielorraso junta tomada
Escala 1:50
Placas de yeso estándar 9.5mm
7,01 15,85 2,40 1,20
Detalle constructivo - Cielorraso
Escala 1:20
Fijación
Montante cada 1.20m
Tira LED
Artefacto embutido
Placa de yeso
Cielorraso suspendido para interiores, realizado con estructura metálica a la que se le atornillan placas de yeso.
6,50 3,15 3,15 0,40 2,75 0,40 2,75
Subida Unidad Exterior (Azotea) T
Planta Baja - Climatización (Sistema centralizado)
Escala 1:50
Unidad Interior (Cielorraso)
Referencias 0,00
Unidad exterior (En azotea)
Unidad interior (En cielorraso)
T
Rejilla de retorno
Difusor de inyección de aire
Termostato
Ductos de chapa galvanizada
Desagüe PVC 3/4”
B-B B-B
6,21 15,85 4,00 7,01 2,86 9,49 A-AA-A
Planta Alta - Climatización (Sistema centralizado)
Escala 1:50 R
Rejilla de retorno
Difusor de inyección de aire
Ductos de chapa galvanizada
Desagüe PVC 3/4”
e
A-AA-A B-B B-B
ferencias 3,01 4,00 7,01 3,35 15,85
Cálculos para la climatización y equipo seleccionado
-FRIGORÍAS
m3 X 50
Medidas del coworking: 15.85 x 7.01 = 722,2 m3 x 50 = 36.110 fg
3000 fg 1 TR
36.110 fg = 12.03 TR
-POTENCIA REFRIGERACIÓN EN KILOVATIOS (KW)
1fg 1,163 w
36.110 fg = 41.995 kw
AIre acondicionado central
-Carrier 59GD160-901 (12,5 TR)
-Unidades con bajo nivel de ruido.
-Refrigerante ecológico R410A.
-Condensadora con protecciones por alta y baja presión y falla de fase.
-Compresor de alta eficiencia.
-Tamaño compacto que facilita la instalación.
-Unidad interior con fácil acceso para el mantenimiento.

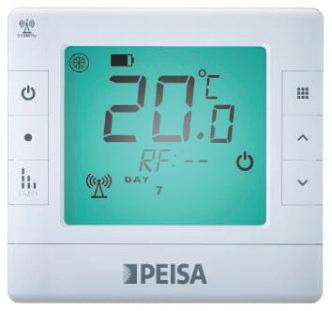

Termostato PEISA DIGITAL
-Programable
-0.13 x 0.13
-Pantalla LCD con iluminación LED.
-Alta precisión de temperatura (0,5°C).
-Modo manual para modificar la temperatura actual sin cambiar el programa.
-Modalidad anticongelante para protección en bajas temperaturas (5°C)
Difusor ADLQ - Trox Technik
-Difusor cuadrado en aluminio pintado blanco.
-Pueden ser empleados tanto para la impulsión como para el retorno de aire.
-0.36 x 0.36 cm
Listado de tareas
1 - DISEÑADOR
1.1 - Anteproyecto.
1.2 - Proyecto.
1.3 - Contratación de seguros.
1.4 - Contratación de fletes.
1.5 - Pedido de mobiliario.
1.7 - Replanteo de rubros.
1.8 - Corte de instalciones.
1.9 - Verificación y limpieza inicial.
2 - SANITARISTA
2.1 - Retiro de griferías y sanitarios existentes.
2.2 - Picado de paredes y revisión de instalaciones.
2.3 - Verificación y limpieza.
3 - ALBAÑIL
3.1 - Desmonte de equipamiento existente.
3.2 - Demolición de mamposterías.
3.3 - Picado de revestimientos.
3.4 - Verificación de contrapiso existente.
3.5 - Realicación de carpeta niveladora en PB.
3.6 - Realización de mampostería.
3.7 - Realización de escalera de hormigón.
3.8 - Realización de losa de hormigón de entrepiso.
3.9 - Verificación y limpieza.
4 - SANITARISTA
4.1 - Canaleteado e instalación de cañerías.
4.2 - Colocación y conexión de desagües.
4.3 - Verificación y limpieza.
5 - ELECTRICISTA
5.1 - Canaleteado y colocación de cañerías.
5.2 - Instalación de tablero principal.
5.3 - Instalación de bocas de iluminación.
5.4 - Instalación de tomacorrientes.
5.5 - Instalación de interruptores.
5.6 - Instalación de acometida y campana de timbre.
5.7 - Verificación y limpieza.
6 - ALBAÑIL
6.1 - Realización de revoque de paredes.
6.2 - Realización de carpeta niveladora en PA.
6.3 - Colocación de solados.
6.4 - Colocación de azulejos en baño.
6.5 - Verificación y limpieza.
7 - SANITARISTA
7.1 - Colocación y conexión de artefactos nuevos.
8 - EMPRESA DE CLIMATIZACIÓN
8.1 - Instalación de unidades interior y exterior.
8.2 - Instalación y conexión de ductos.
8.3 - Colocación de cañerías y conexión de rejillas.
8.4 - Instalación de termostato.
9 - DURLERO
9.1 - Armado de estructura de CRS junta tomada.
9.2 - Fijación de placas de yeso.
9.3 - Masillado para el tomado de juntas.
9.4 - Verificación y limpieza. 10
- PINTOR
- Enduído y sellador en
- EMPRESA DE CLIMATIZACIÓN 11.1 - Colocación de rejillas y difusores. 12 - CARPINTERO 12.1 - Colocación de bajo mesada de cocina. 12.2 - Colocación de cubiculos de baño. 12.3 - Colocación de revestimiento de escalera. 12.4 - Verificación y limpieza. 13 - HERRERO 13.1 - Colocación límite virtual. 14 - VIDRIERO 14.1 - Colocación de barandas. 15 - MARMOLERO 15.1 - Colocación de mesadas en baño y cocina. 16 - SANITARISTA 16.1 - Colocación de griferías de baño y cocina. 16.2 - Verificación y limpieza. 17 - ALBAÑIL 17.1 - Colocación de puerta principal y baño. 17.2 - Colocación de cartelería empresarial. 17.3 - Verificación y limpieza. 18 - PINTOR 18.1 - Preparación y pintado de superficies. 18.2 - Limpieza. 19 - MURALISTA 19.1 - Pintado de murales en PA y puertas de sanitarios. 19.2 - Limpieza. 20 - ELECTRICISTA 20.1 - Colocación y conexión de artefactos. 20.2 - Verificación y limpieza. 21 - EMPRESA 21.1 - Colocación de mobiliario. 21.2 - Instalación de electrodomésticos. 21.3 - Verificación y limpieza. 22 - JARDINERO 22.1 - Colocación de plantas en macetas. 22.2 - Verificación y limpieza. 23 - DISEÑADOR 23.1 - Limpieza final de obra. 23.2 - Entrega de obra al comitente.
10.1
cielorraso. 11
Presupuesto
COSTO DE OBRA: HONORARIOS 15%: IVA 21%: COSTOS INDIRECTOS 2%: COSTO TOTAL DE OBRA: $18.260.451 $3.652.090 $766.938 $365.209 $23.044.688

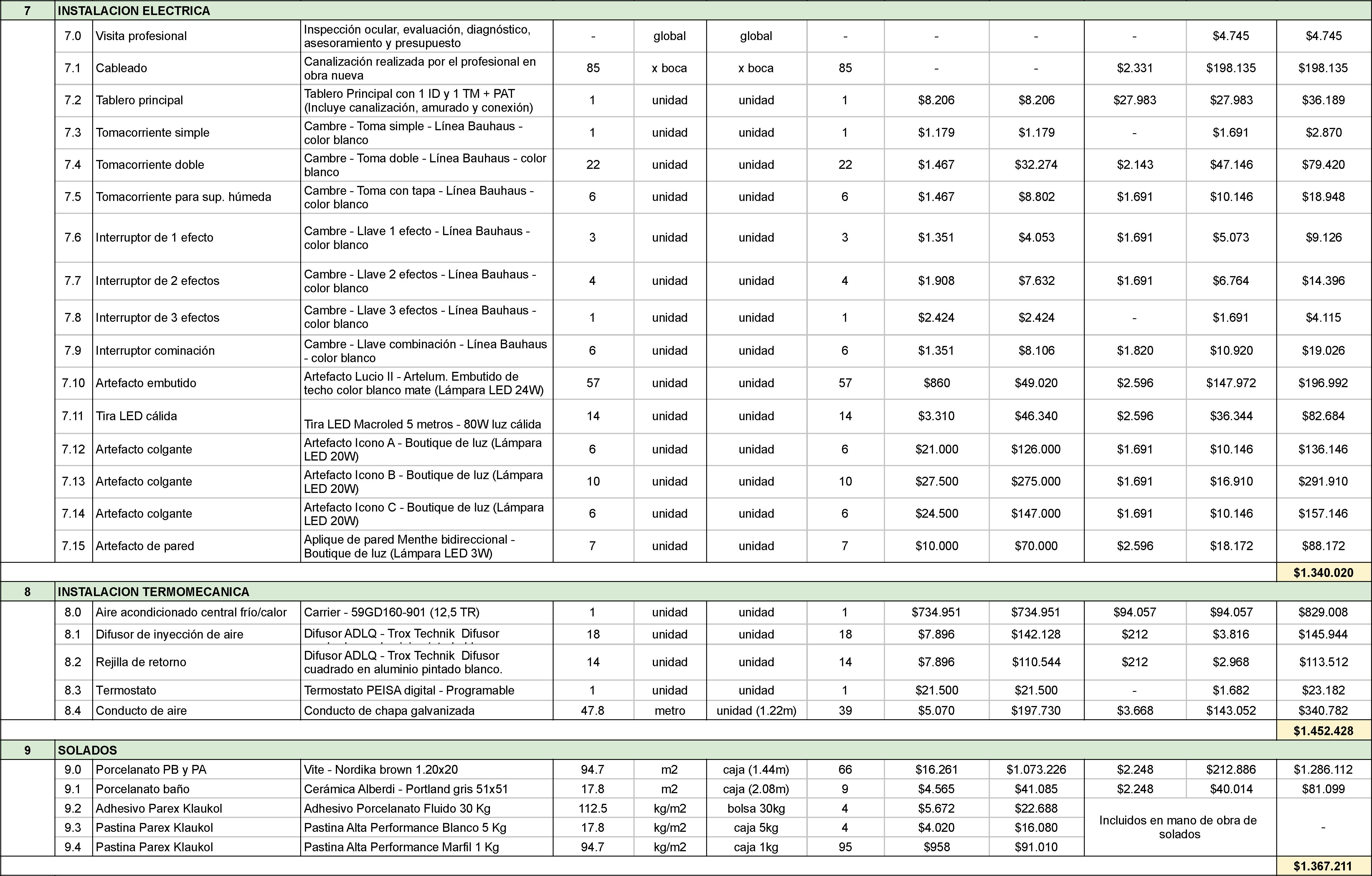

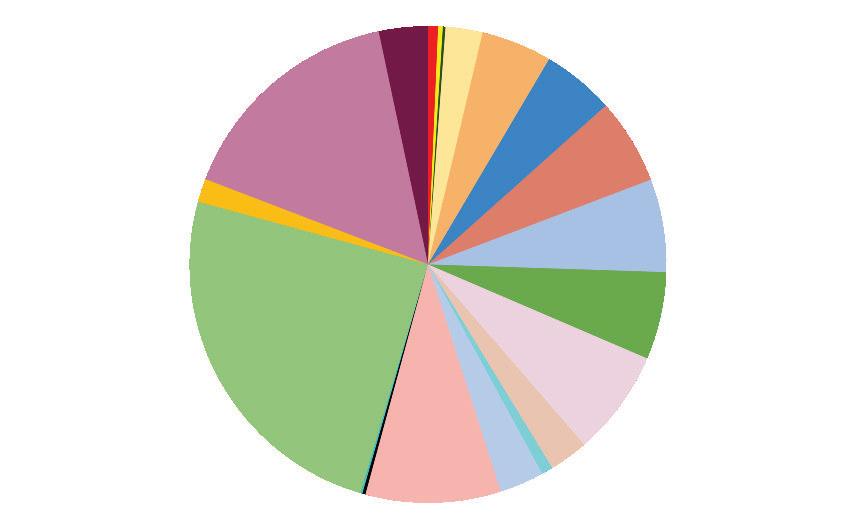

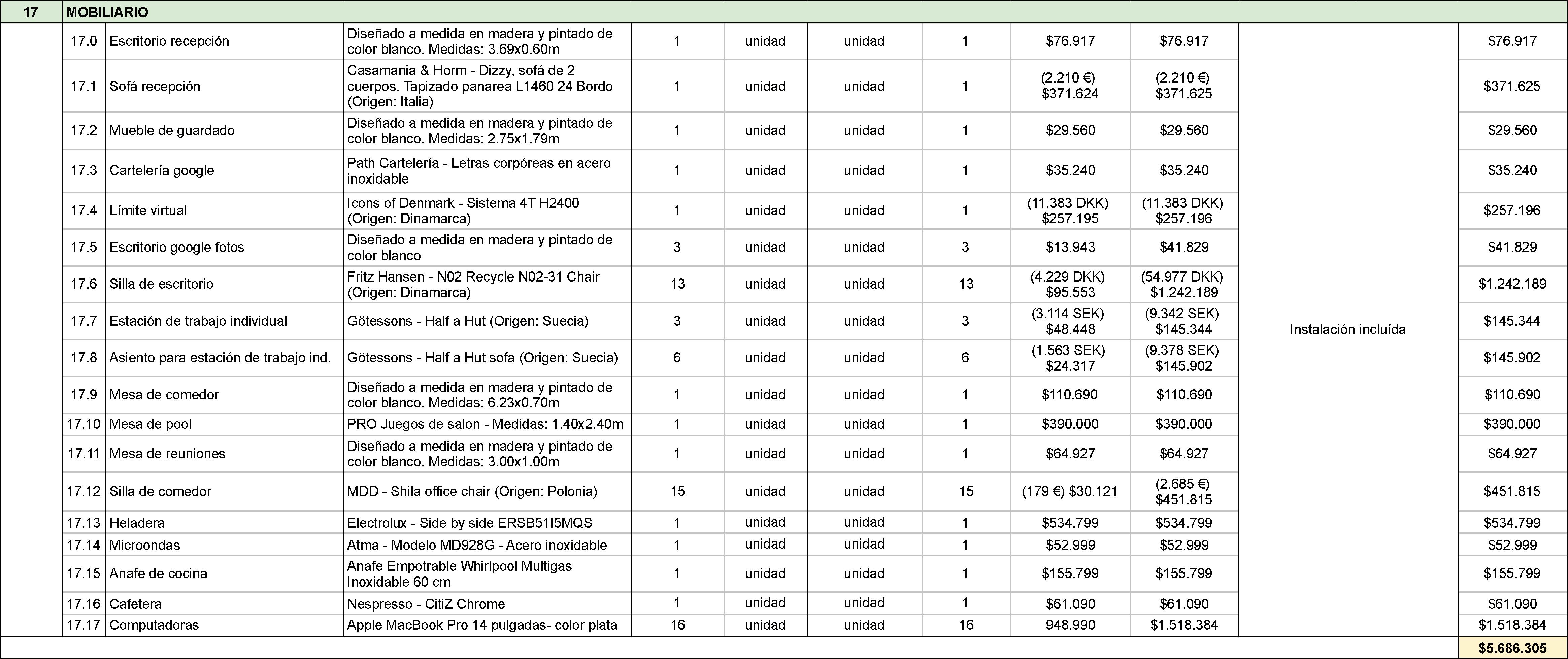

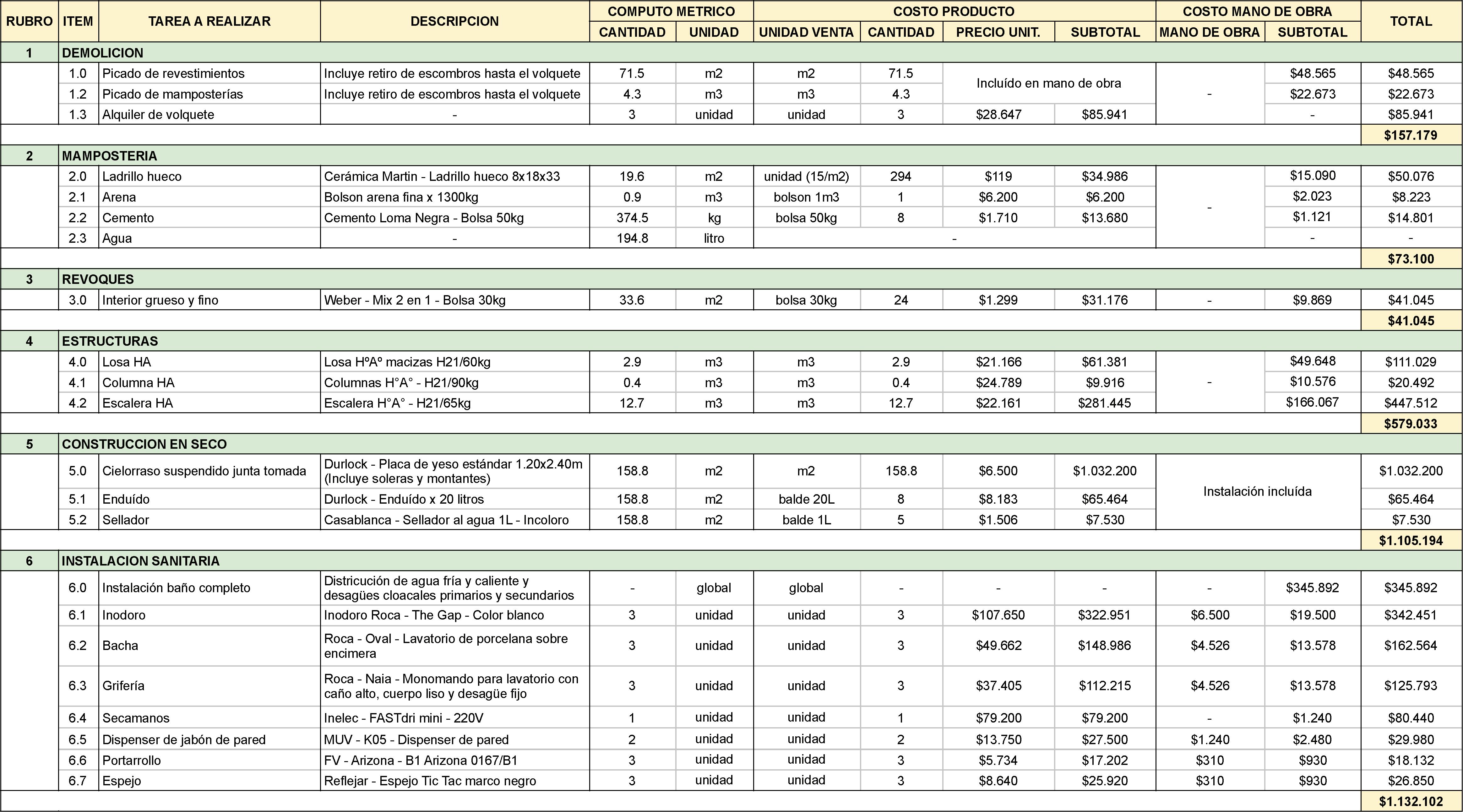

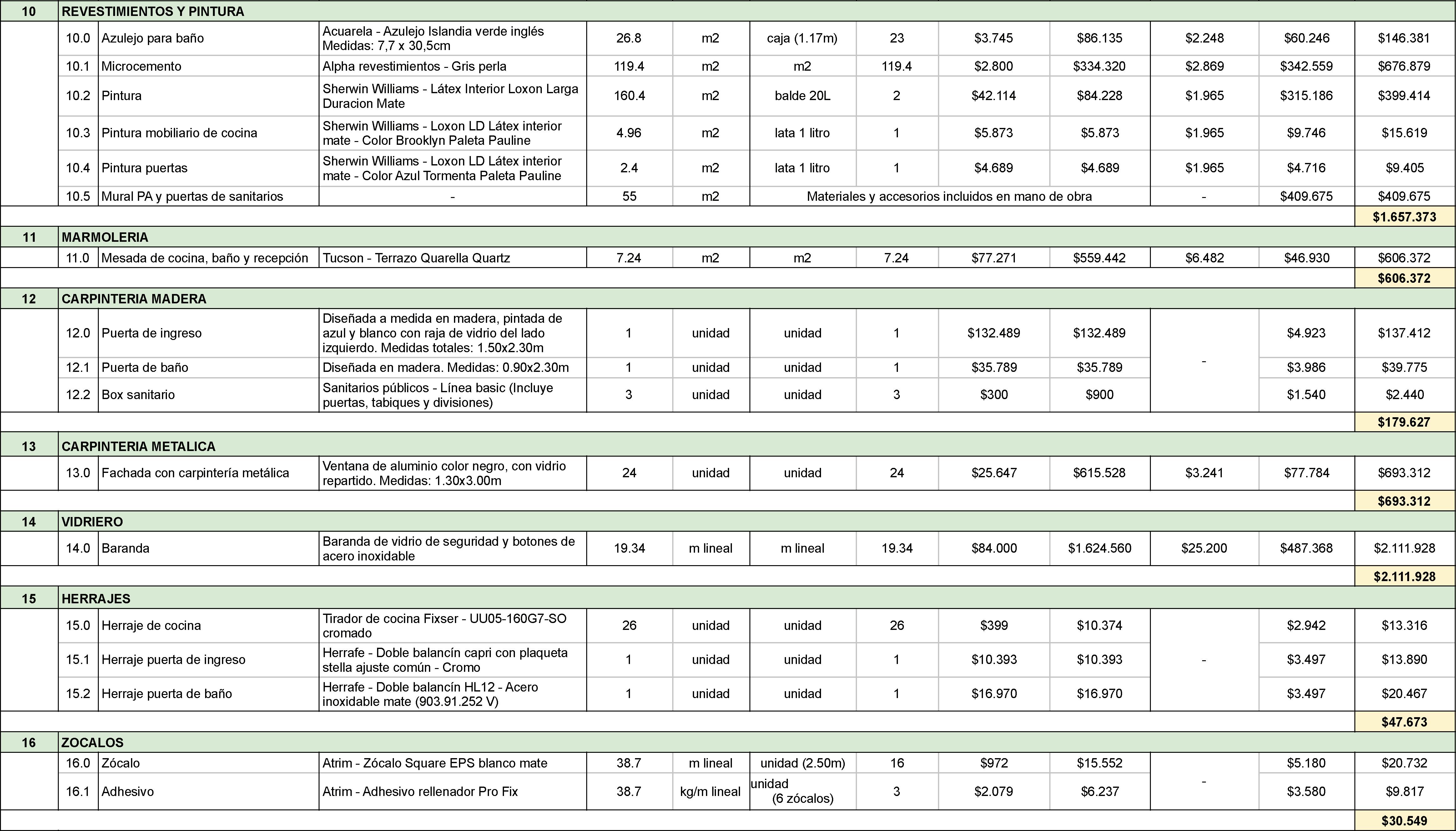

Análisis de precios
Demolición - $157.179 Mampostería - $73.100
Revoques - $41.045
- $579.033
- $1.105.194
Herrajes - $47.673
Zócalos - $30.549
Honorarios
IVA
en seco
0.7% 0.3% 0.2% 2.5% 4.8% Instalación sanitaria - $1.132.102 Instalación eléctrica - $1.340.020 Instalación termomecánica - $1.452.428 4.9% 5.8% 6.3% Solados - $1.367.211 Revestimiento y pintura - $1.657.373 5.9% 7.2% Marmolería - $606.372 Carpintería madera - $179.627 Carpintería metálica - $693.312 2.6% 0.8% 3.0% Vidriero
Estructuras
Construcción
- $2.111.928
9.2% 0.2% 0.1% 24.7% Costos indirectos (2%)
Mobiliario - $5.686.305
- $365.209
(15%)
- $3.652.090
(21%)
1.6% 15.8% 3.3%
- $766.938
Contrato
Buenos Aires, CABA. 17 de noviembre de 2022
Sr: John Miller / DNI: 18.264.875
Me dirijo a usted con el fin de brindarle el detalle y la cotización total del proyecto a realizar en el 5to piso del edificio “Madero Center” ubicado en Macacha Güemes 330. Los trabajos comenzarán a realizarse a partir de las 9 horas del día Lunes 12 de Diciembre de 2022, siendo el principal objetivo del proyecto, realizar una oficina destinada al equipo de diseñadores gráficos de los servicios digitales de la empresa estadounidense Google.
A continuación detallo los honorarios profesionales, estos corresponden a un total de $3.652.090 de los cuales el adelanto será el 15%, lo que equivale a $547.813 correspondiente a la primera etapa, a fin de comenzar las tareas de obra. Los $3.104.276 restantes se deberán remunerar de la siguiente manera: $1.552.138 en la primera quincena del mes de enero y lo restante equivalente a $1.552.138 se abonará al finalizar el proyecto.
FIRMA Y ACLARACIÓN DEL DISEÑADOR/A
Nadia Mantovani
DNI: 93.978.118
FIRMA Y ACLARACIÓN DEL COMITENTE
Muchas gracias!
