Portafolio Arquitecto Nicolás Ospina

PORTAFOLIO ARQUITECTURA

académicos - Nicolás A. Ospina

Trabajos

CONTENIDO

Selección de proyectos realizados por Nicolás Ospina durante el periodo de Pregrado en la Universidad de los Andes (Agosto 2019 - Diciembre 2023).

DESCUBRIENDO MI JARDÍN

Proyecto - Integrador Final Año - 2023

Tutores:

Camilo Salazar Ferro

Aquí se muestran de forma concreta tanto habilidades para proyectar arquitectura en diferentes escalas así como capacidades de representación gráfica a través de diferentes medios

Juanita Botero Lopez

José Raul Acosta Noscue Temática:

La arquitectura del juego para niños

Proyecto - Arquitectura con enfoque de género

Año - 2023

Tutores: Carolina Blanco

Mónica Sanchez Bernal

Temática:

Casa de Igualdad de Oportunidades para las Mujeres (Casa CIOM)

Trabajo grupal con: Natalia Lopez Franco COMUNIDAD VERTICAL

Proyecto - Coordinación ténica a la forma del proyecto

Año - 2022

Tutores: Rafael Villazón

Fabio Galan

Temática:

Simulación del flujo de trabajo inherente al diseño y coordinación técnica de un edificio de usos múltiples

Trabajo grupal con: Natalia Lopez, Camila Alarcón & Ana Gabriela Rodríguez

01

Descubriendo mi Jardín - 2023

Programas utilizados:

-Autodesk Revit

-Rhinoceros

-D5 Render

-Adobe Illustrator

-Adobe Photoshop

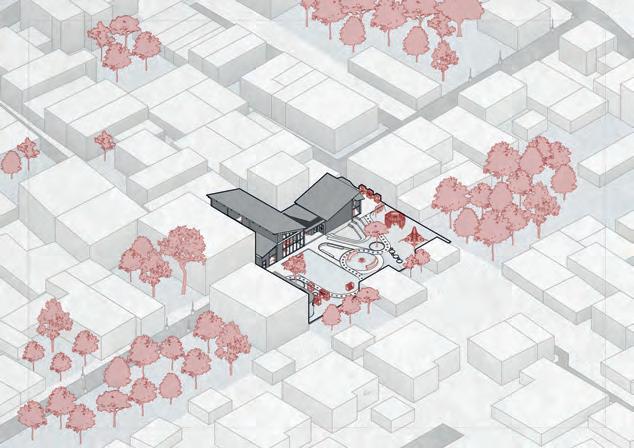

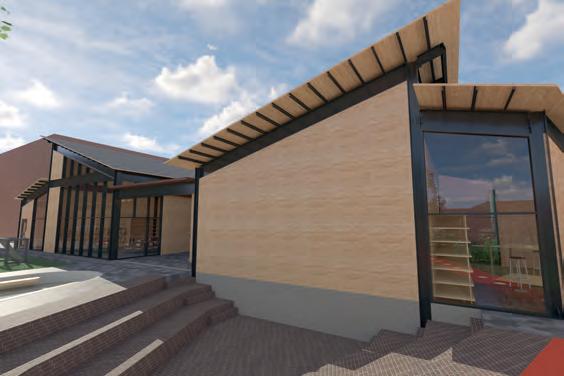

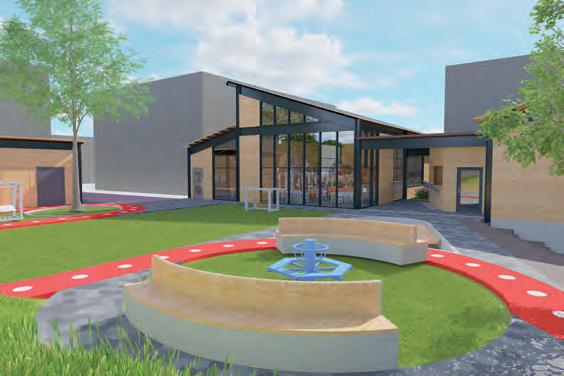

Descubriendo mi Jardín, es un equipamiento público ubicado en Fonquetá, el cual busca por medio de 4 diferentes tipos de juegos (el juego constructivo, el juego de reglas, el juego funcional y el juego de aprendizaje) responder a las necesidades de la comunidad de Fonquetá y a un grupo específico de ella, los niños entre 5 a 13 años, quienes en el hoy por hoy no poseen un lugar de juego adecuado en su localidad y se ven expuestos a diferentes riesgos dada la ausencia de condiciones de seguridad en el sector y de espacios adecuados para el libre desarrollo de su infancia.

Operaciones formales

Extruir:

Se ocupa la totalidad del predio, dándole un orden a la manzana

Perforar:

Se logra dar continuidad a la calle y entrelazar el proyecto con la manzana

Retroceder:

Se aleja la edificación de las culatas generando diferentes accesos de luz natural

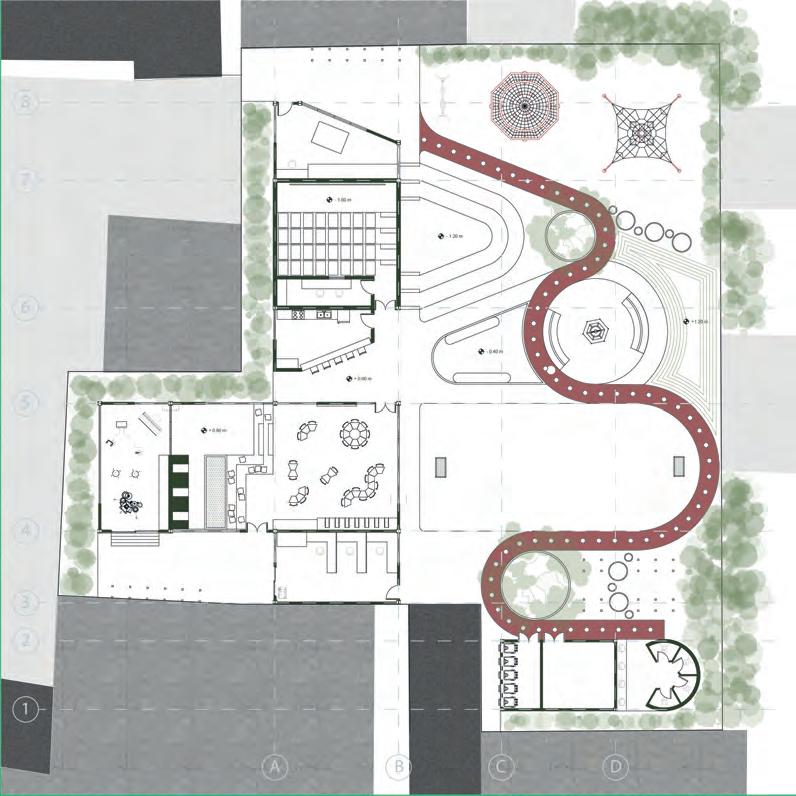

PROGRAMA

1.Baños

2. Almacen

3. Zona de reciclaje

4. Administración

5. Patio interior

6. Salón de música

7. Salón de juego flexible

-Biblioteca

-Zona de estudio

-Malla de descanso

-Tablero de dibujo

-Mesas variables de juego

8. Tienda

9. Cine

10. Taller módulos callejeando

11. Anfiteatro al aire libre

12. Pozo de arena

13. Zonas verdes del juego funcional

Perforar:

Se abre la edificación en su eje central generando un acceso principal en la edificación

Escalonar: Se generan variaciones en las cubiertas dando jerarquía a los usos

B’-B’’D’-D’’

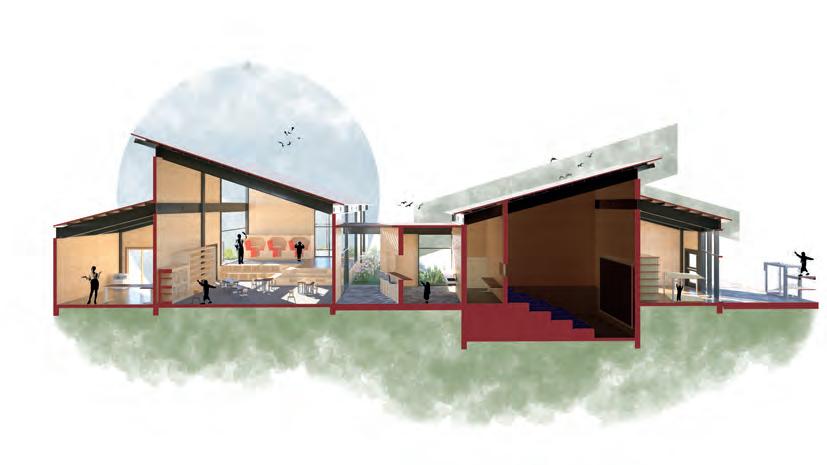

Corte B’-B”

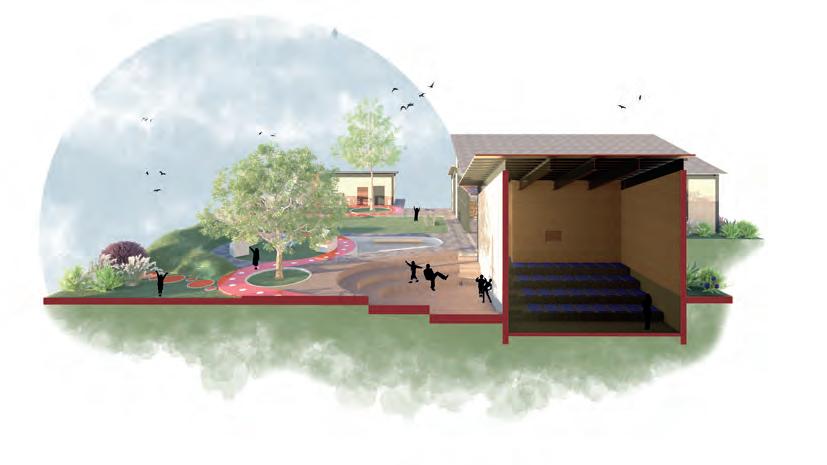

Corte C’-C”

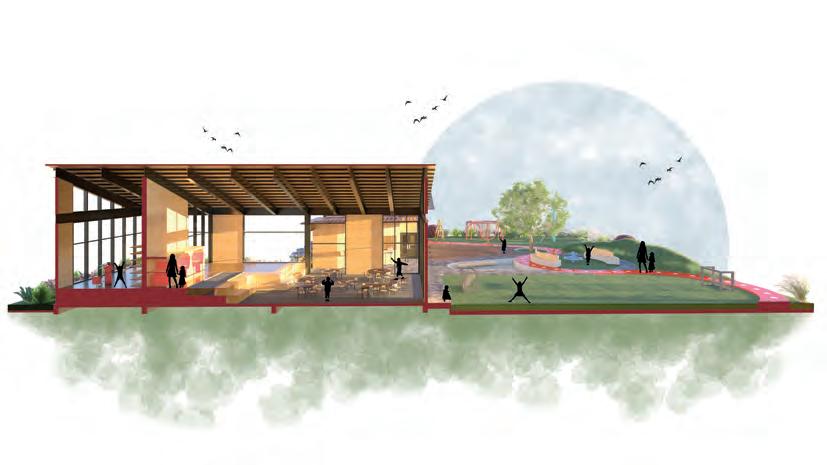

Corte A’-A”

Corte D’-D”

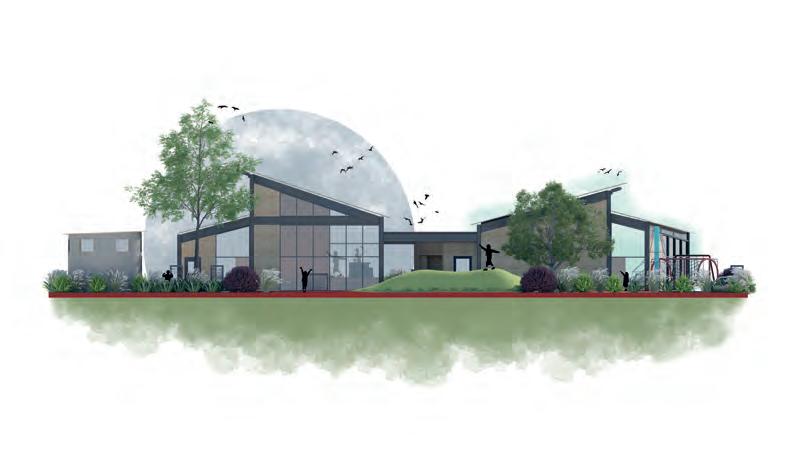

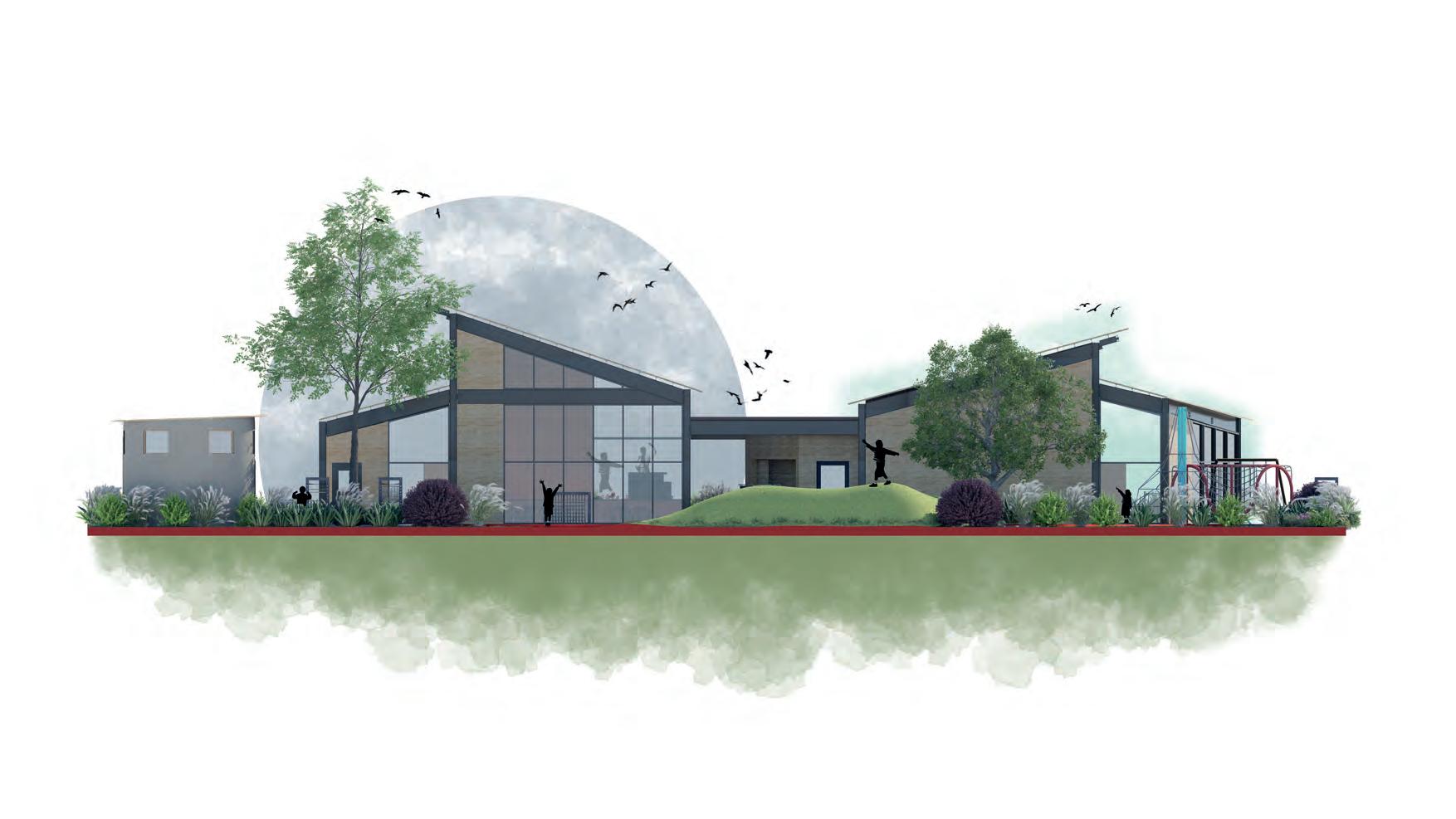

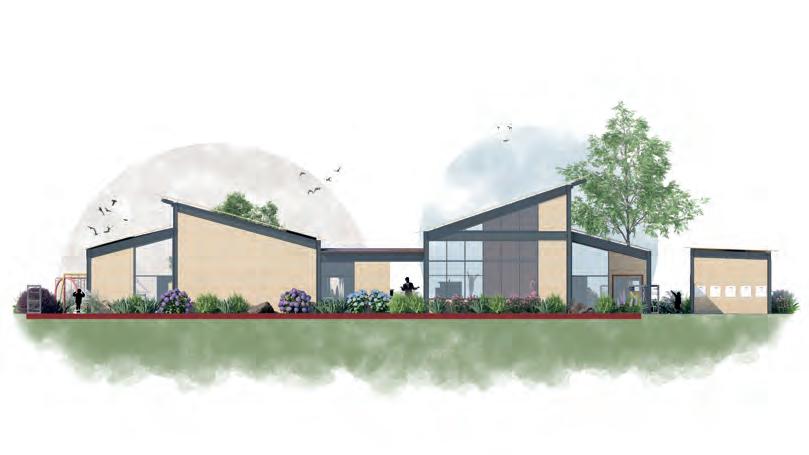

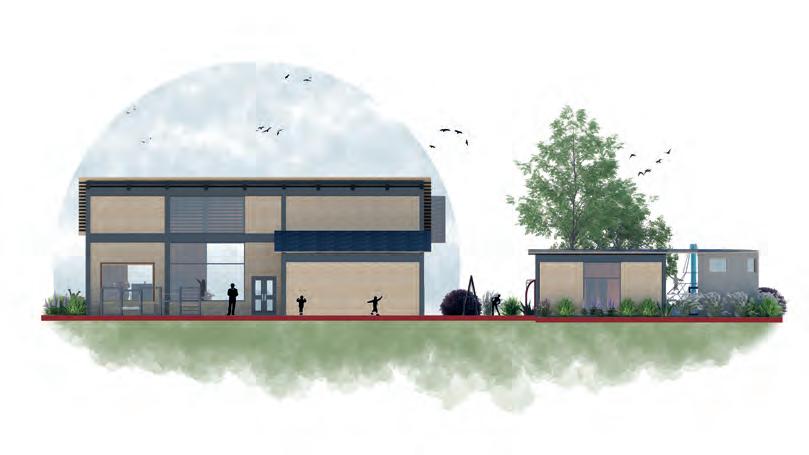

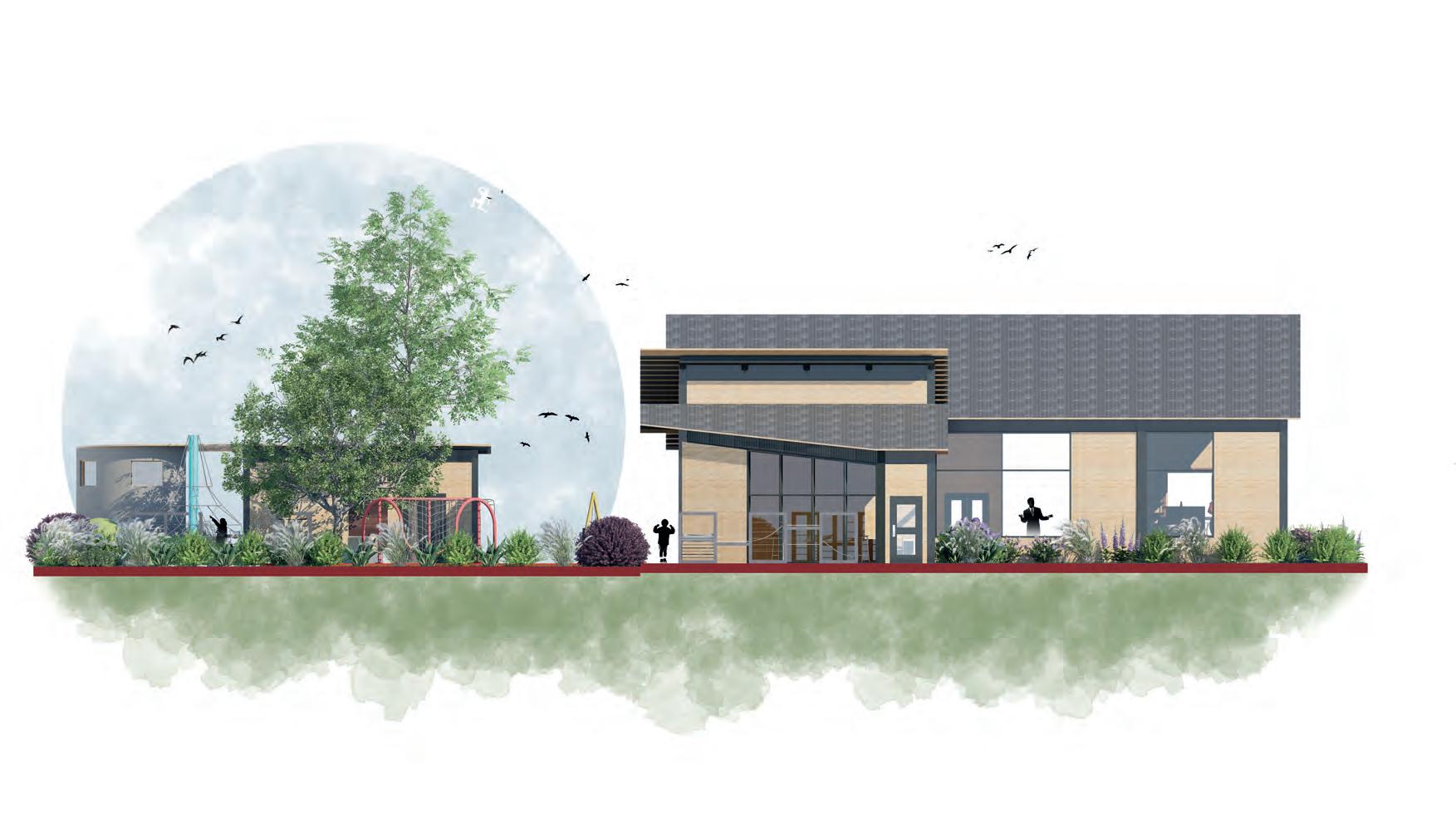

Fachada Occidente

Fachada Sur

Fachada Oriental

Fachada Norte

del juego

Tipos de juego

Juego constructivo:

Consiste en que los niños y niñas a partir de distintas piezas traten de relacionarlas, obteniendo con ello una nueva construcción

Juego de reglas:

Consiste en que los niños y niñas aprendan a seguir unas determinadas acciones y a la vez, eviten otras que están prohibidas durante el juego

Juego funcional:

Consiste en repetir acciones, iniciadas de manera espontanea, obteniendo y ejercitando las habilidades necesarias

Juego de aprendizaje:

Consiste en actividades que se desarrollan para que los niños adquieran y refuercen el aprendizajede cualquier área

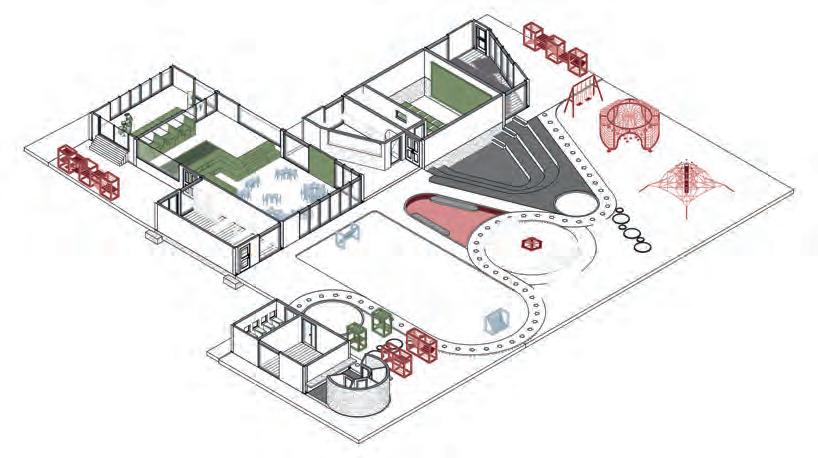

Distribución

Viga IPE en acero 0.10m x 0.05m

Viga IPE en acero 0.20m x 0.20m

Apoyo de viga T

UAP 200

Placa OSB (11 mm. mínimo)

Recubrimiento en Aluminio

Capa Impermeabilizante

Poliestireno Extruido Láminas de Madera

Panel de madera de pino amarillo

Perfil Estructural PGC de Acero Galvanizado

Frescasa eco foil

Perfil Estructural PGC de Acero Galvanizado

Manto impermeabilizante

Panel de madera de pino amarillo

(Impermeabilizado para exteriores)

Platina de anclaje

Viga IPE en acero 0.50m x 0.25m

Columna HPE en acero 0.25m x 0.25m

Dintel estructural en Aluminio

Puerta Deslizante con Marco en Aluminio

Láminas de Madera

Mortero de Pega

Afinado mortero

Poliestireno Extruido 2 cm

Platina de anclaje

Viga de Amarre Concreto Reforzado

Zapata en concreto

02

Programas utilizados:

-Autodesk Revit

-Rhinoceros

-Twinmotion

-Adobe Illustrator

-Adobe Photoshop

-ArcGIS Pro

El proyecto Mulier es una Casa de igualdad de oportunidades para las mujeres. Este proyecto al ser este tipo de equipamiento se ve involucrado del todo el enfoque de género. El propósito de estas casas es generar espacios de encuentro para las mujeres, donde ellas puedan reconocer sus derechos y saber el desarrollo de procesos orientados al empoderamiento social, político y cultural. Así mismo, tiene la intención de impulsar a las mujeres que deben buscar el reconocimiento de sus derechos, el aprovechamiento y disfrute de su tiempo libre y la sensibilización para la eliminación de la violencia contra ellas.

Mulier - 2022

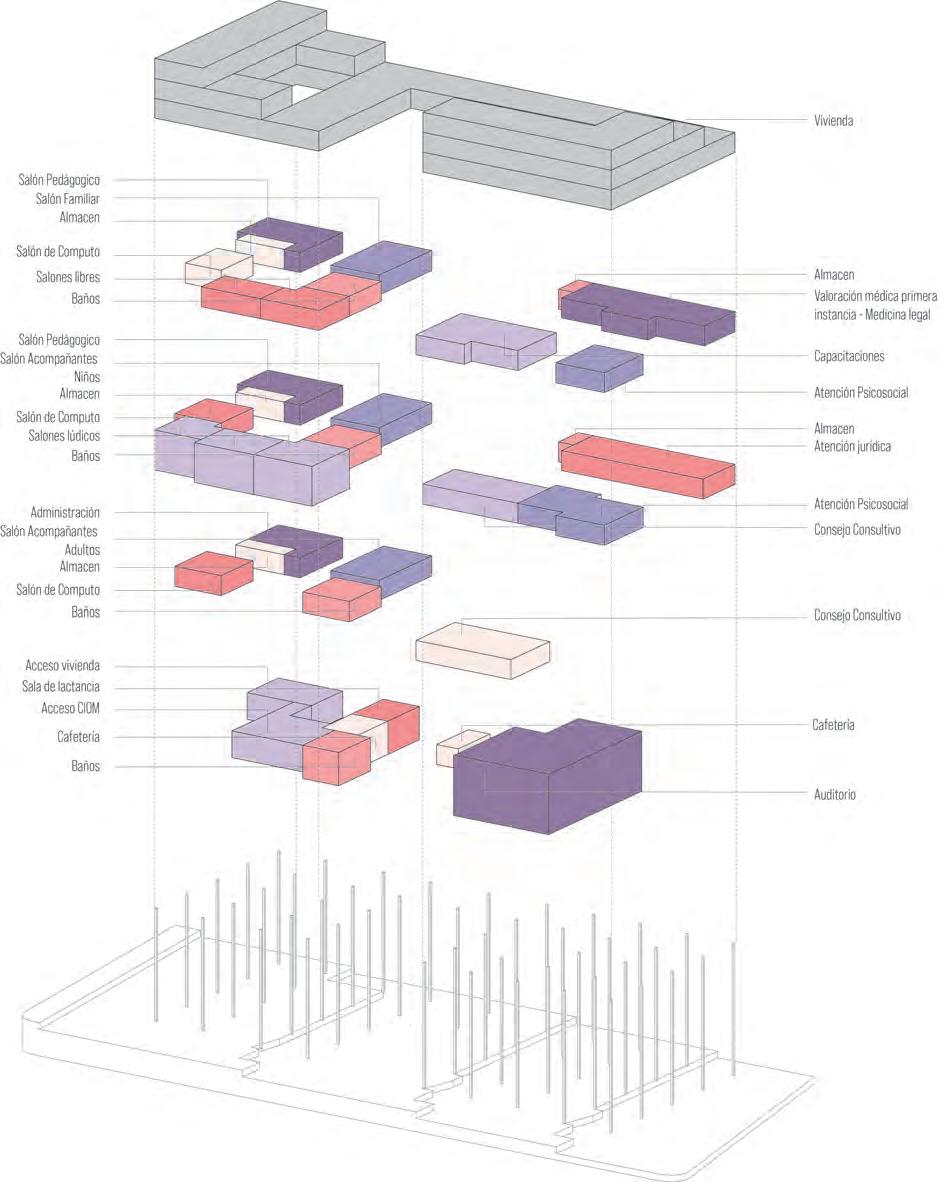

Esquema de circulación

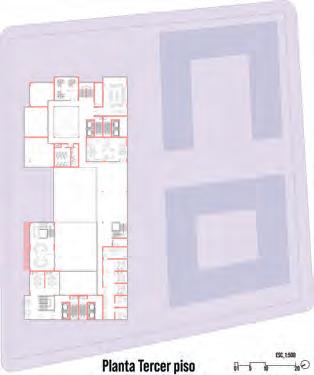

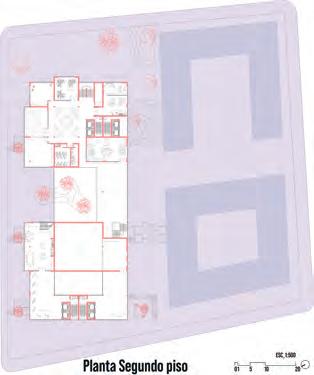

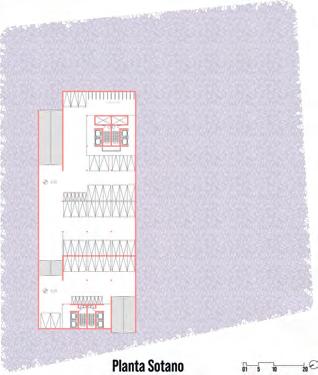

Planta llenos y vacios

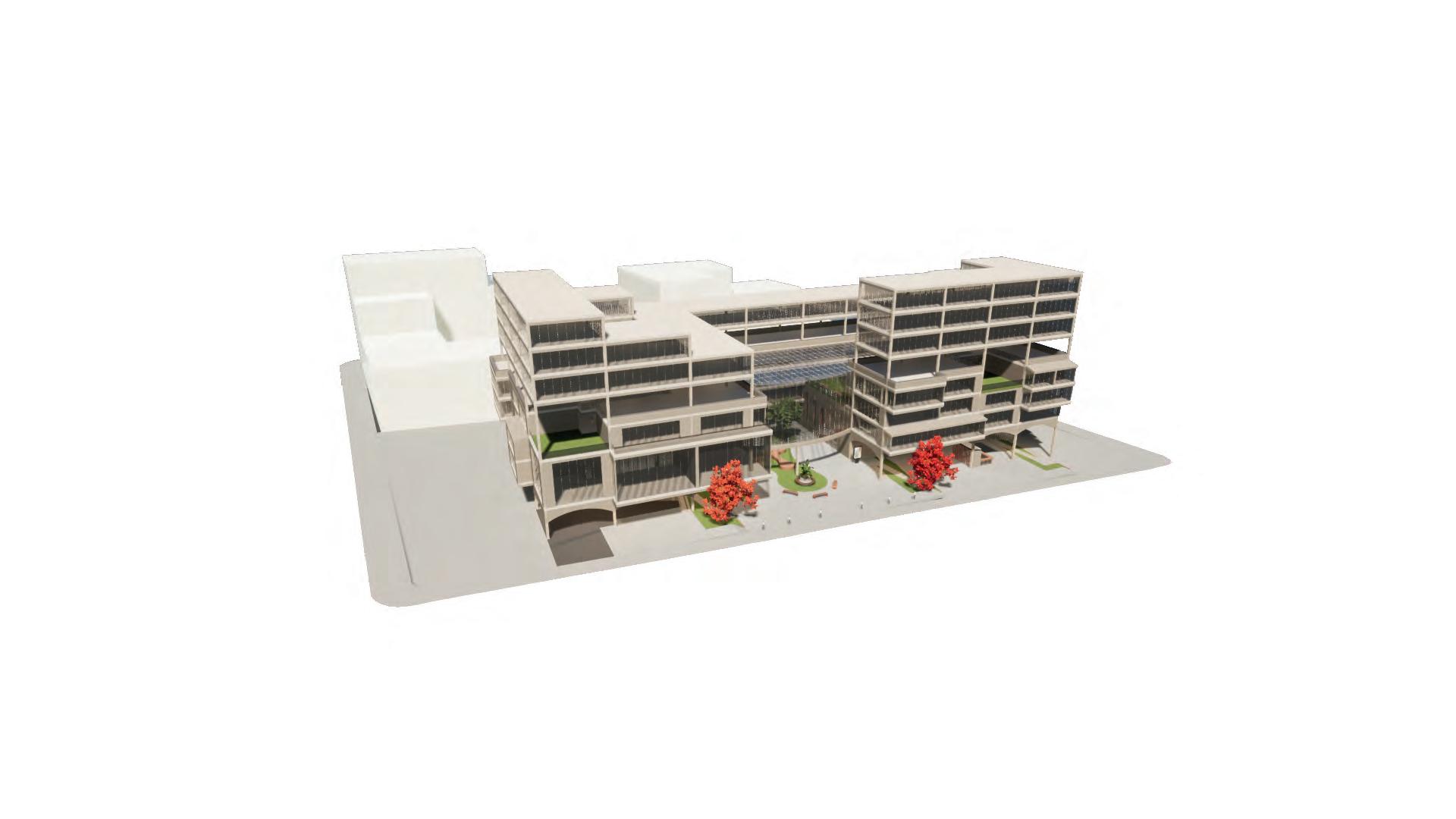

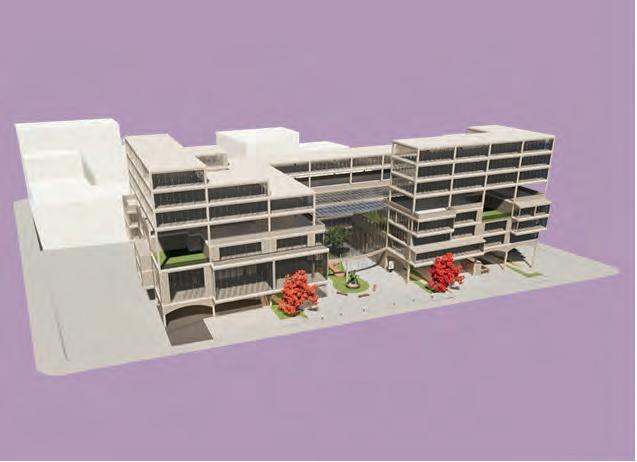

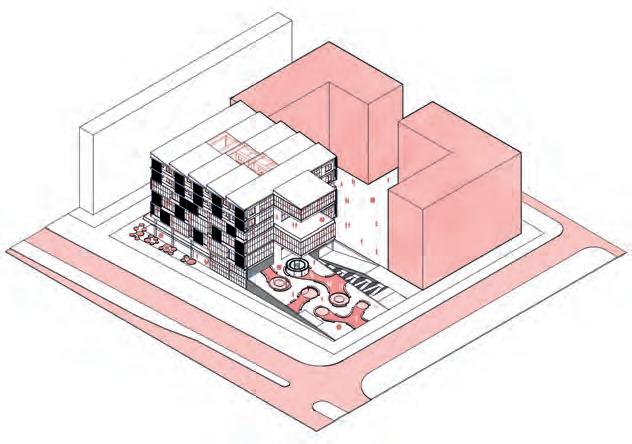

Perspectiva general

Perspectiva general

Renders

03

Comunidad vertical - 2022

Programas utilizados:

-Autodesk Revit

-Rhinoceros

-Adobe Illustrator

-Adobe Photoshop

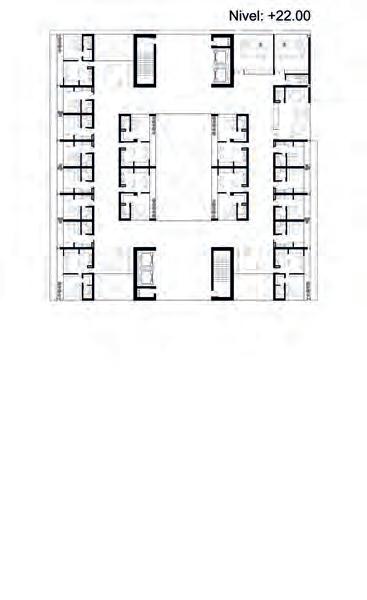

Comunidad vertical se caracteriza por ser un proyecto que busca crear un relación vertical entre los diferentes usos existentes en la organización de la edificación (Zona de deportes, comercio, vivienda y eventos), por medio de un enfoque técnico con metodología BIM en el manejo de una estructura que combina cerchas, vigas metálicas y columnas en concreto en una edificiación a gran escala. Estos objetivos se consiguen con base en el concepto base de la edificación y la coherencia en el desarrollo del proyecto al generar la relación entre los usos principales existentes y la relación con el entorno, al buscar abrir el edifico a sus pre-existencias y mantener la continuidad de la ciudad y darle importancia a los vacios continuamente presentes al interior del proyecto.

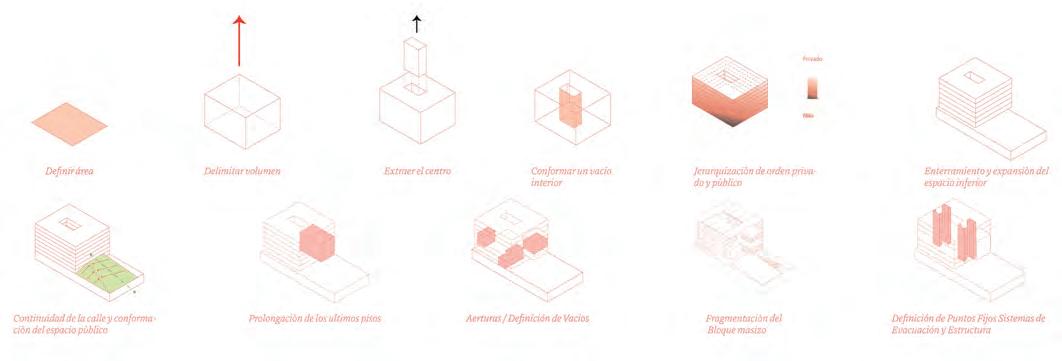

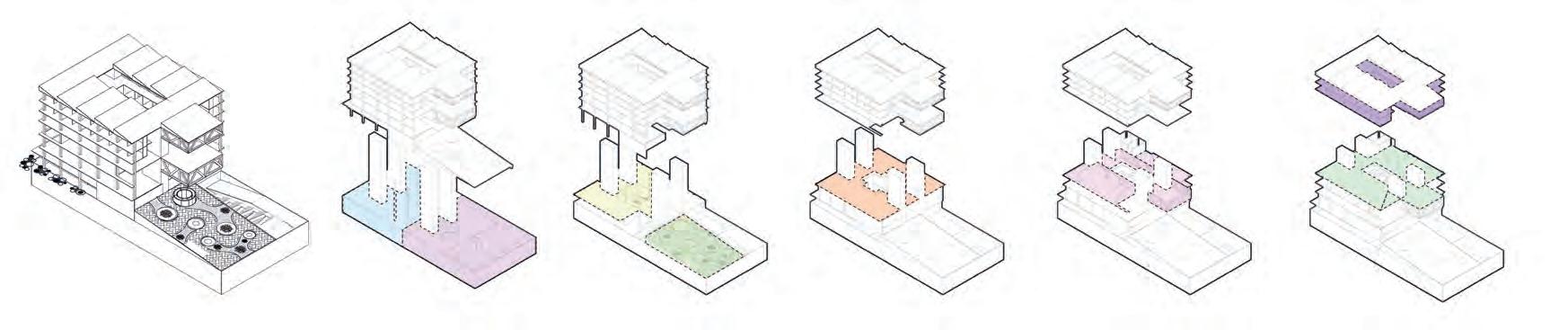

Operaciones formales

Concepto

Sustraer fragmentos de un bloque macizo para generar espacios que interactúan mediante un vacío central, dando lugar a espacios con diversidad de usos y escalas, y adentrando en el el edificio suelos blandos que recorren el edificio verticalmente.

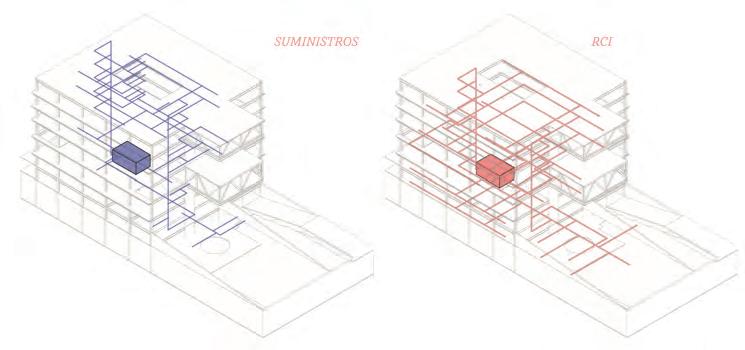

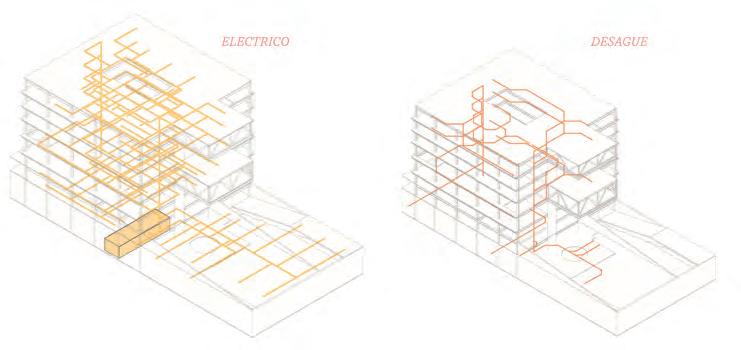

Suministro

Eléctrico Desagüe

54

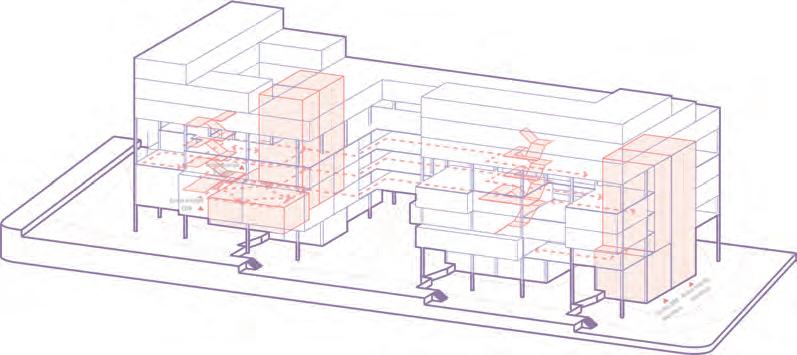

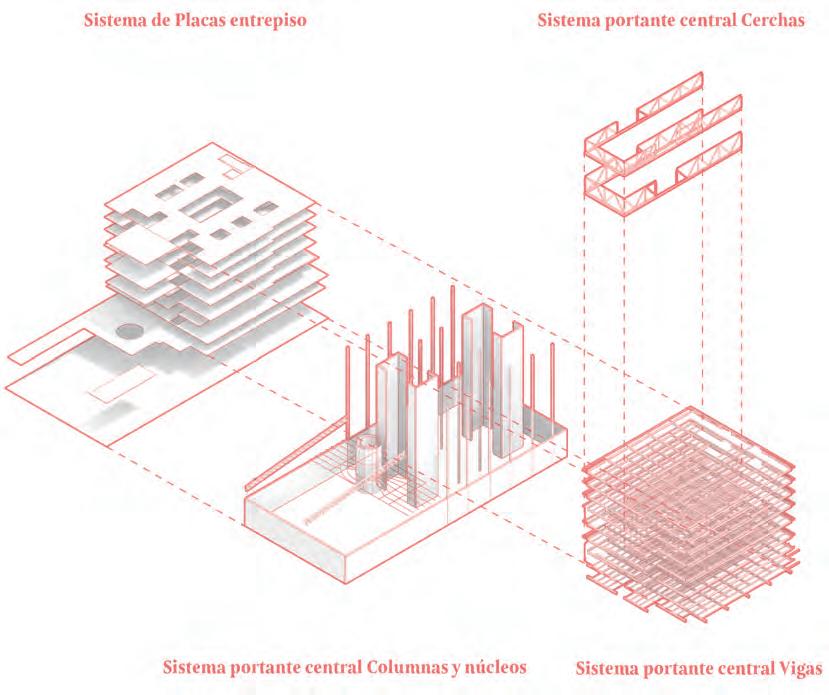

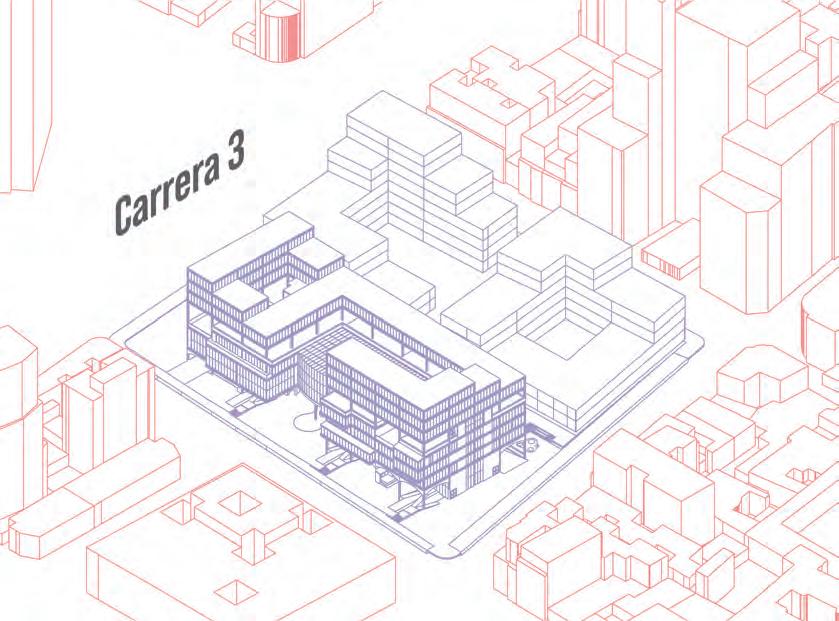

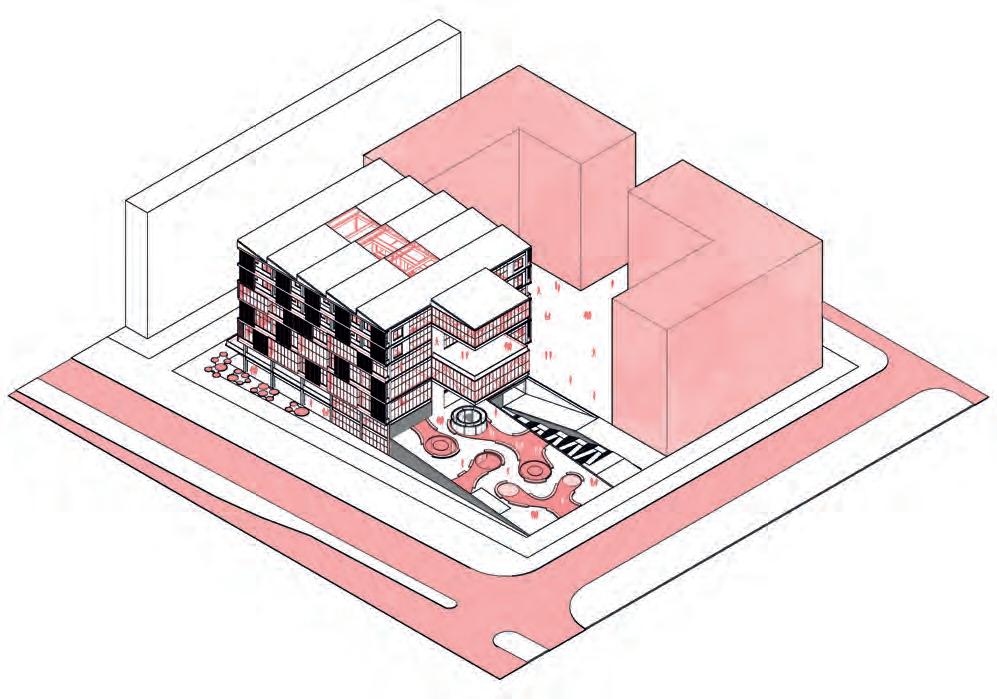

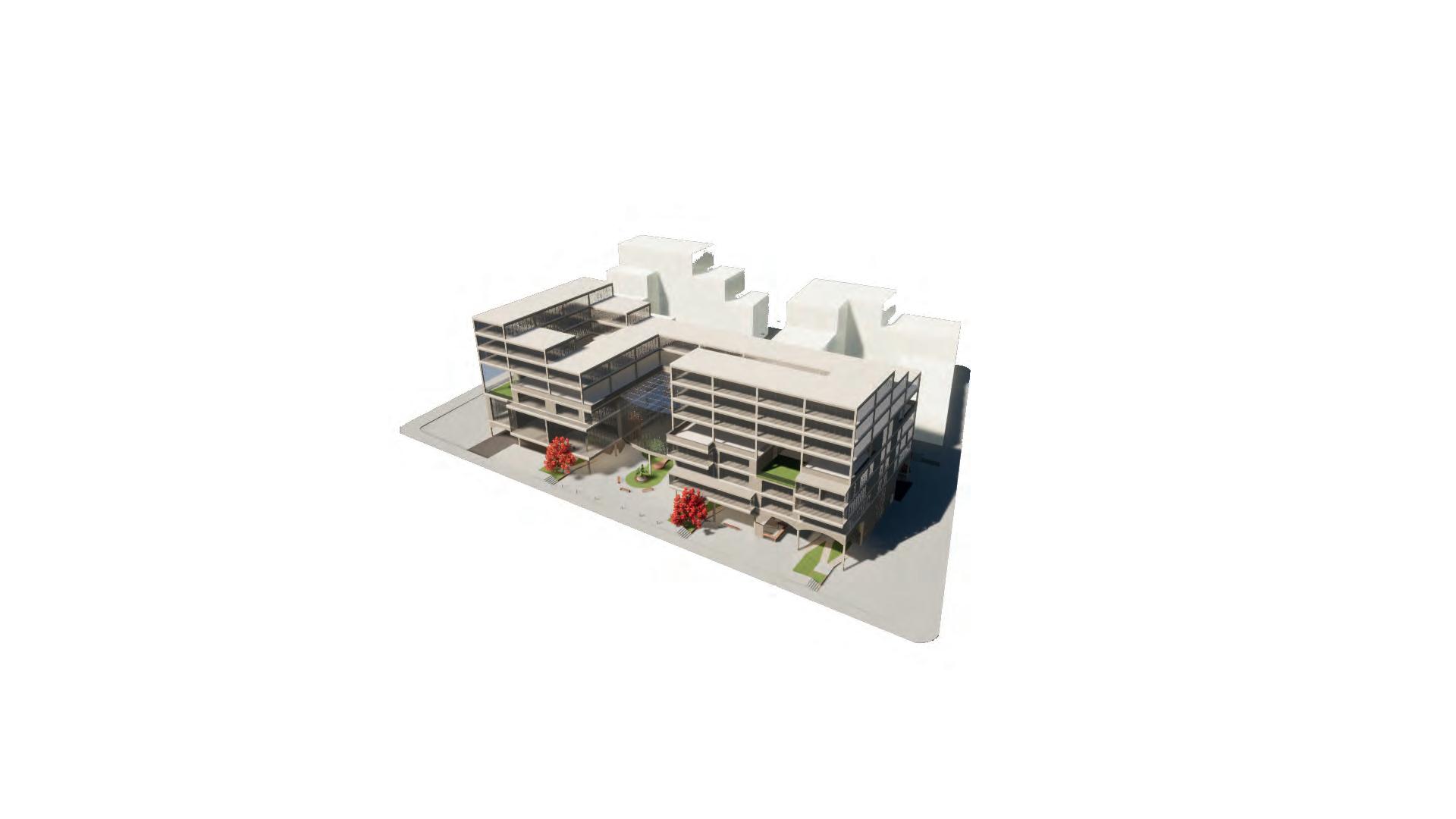

Axonometría

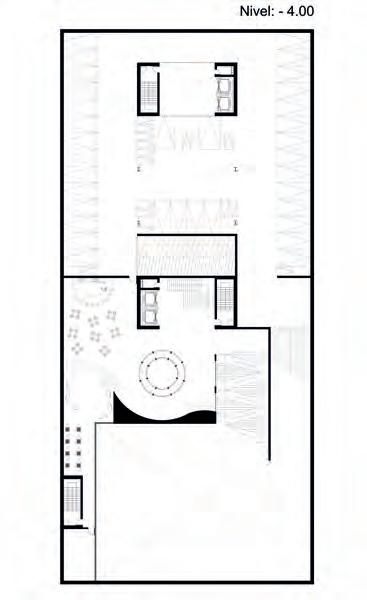

COMPONENTE DE COMERCIO

Area Parqueaderos: 2342.68 m²

Area Comercio: 741.2 m²

Area Plazoleta de comidas & co-working: 946 m²

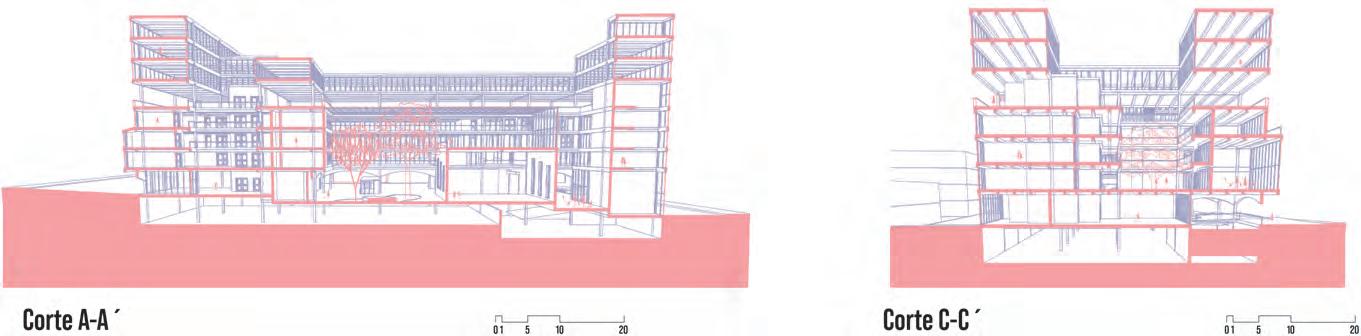

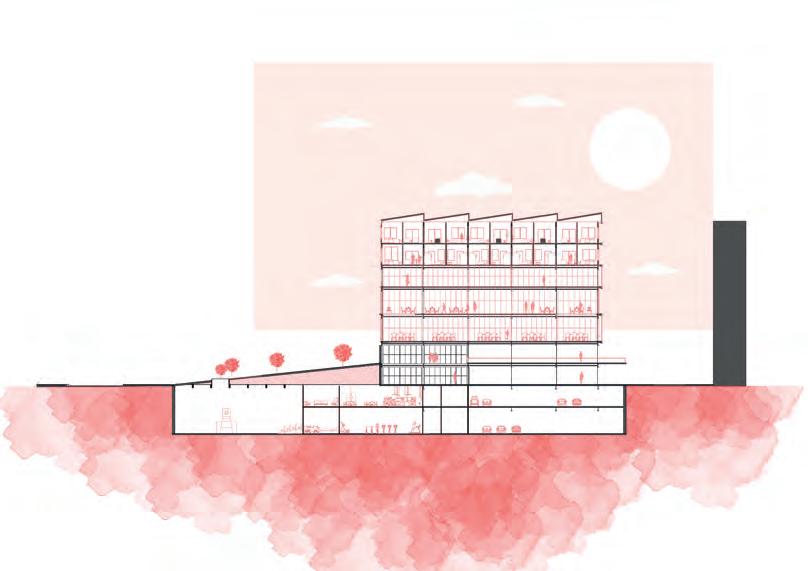

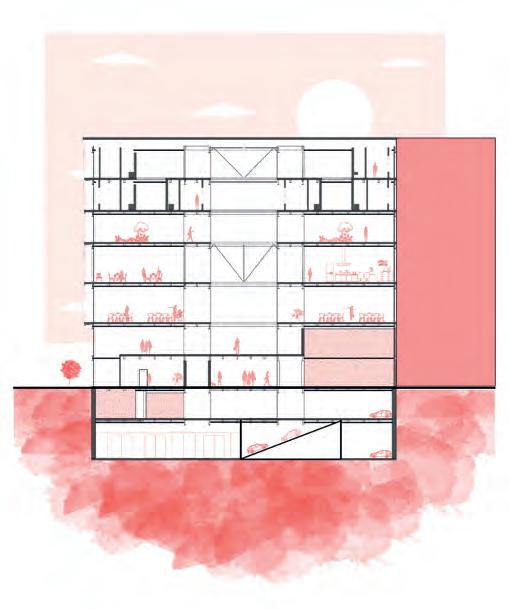

Corte transversal

Carrera

Paneles de celulosa

Caja de paso y distribución

Viga tubular en acero

Mensula en acero con sección variable

Viga sección en C 10cm x 20cm

Pivote metálico para cortasoles anclado de manera mecánica

Escuadra de soporte para cortasoles y pernos pasados con tuerca de seguridad

Lama en madera inmunizada h'2 5cm x 20cm

Tee reducida CPVC

BM campana x campana

Aspersor de riego

Dintel en Acero

Capa de microcemento como acabado de piso

Ventana con doble capa de vidrio y camara de Argón

Marquetería en acero con dilatación para ventilación - Sistema Stick

Baranda en aluminio

Laminas de vidrio templado de 5mm unidos por PVB

Baldosa exterior madera acacia 30cm x 30cm

Plots plásticos

Poyo en concreto con alfajía y gotero

Membrana impermeable de PVC

Mortero de pendiente 1%

Tensor anclado

Perfil omega

Perfil metálico en Z

Cielorraso de drywall 40cm x 120cm x 6mm

Luminaria LED circular ø = 20cm
