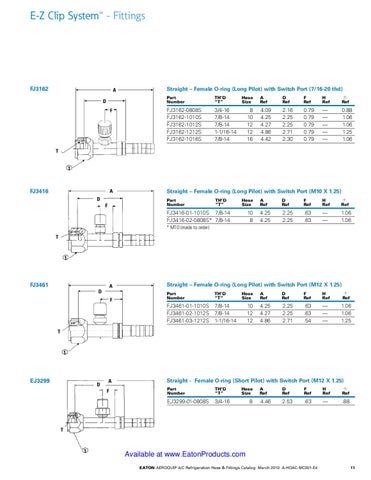

E-Z Clip System™ - Fittings
FJ3162
Straight – Female O-ring (Long Pilot) with Switch Port (7/16-20 thd)
A A D D FF
Part Number
TH’D “T”
FJ3162-0808S FJ3162-1010S FJ3162-1012S FJ3162-1212S FJ3162-1016S
3/4-16 7/8-14 7/8-14 1-1/16-14 7/8-14
Hose Size
8 10 12 12 16
A Ref
D Ref
F Ref
H Ref
Ref
4.09 4.25 4.27 4.86 4.42
2.16 2.25 2.25 2.71 2.30
0.79 0.79 0.79 0.79 0.79
— — — — —
0.88 1.06 1.06 1.25 1.06
1
E
TT 11
FJ3416
A D
Straight – Female O-ring (Long Pilot) with Switch Port (M10 X 1.25) Part Number
F
TH’D “T”
Hose Size
FJ3416-01-1010S 7/8-14 FJ3416-02-0808S* 7/8-14
10 8
A Ref
D Ref
F Ref
H Ref
Ref
4.25 4.25
2.25 2.25
.63 .63
— —
1.06 1.06
1
* MTO (made to order) T
1
FJ3461
A
D
F
Straight – Female O-ring (Long Pilot) with Switch Port (M12 X 1.25) Part Number
TH’D “T”
Hose Size
FJ3461-01-1010S 7/8-14 FJ3461-02-1012S 7/8-14 FJ3461-03-1212S 1-1/16-14
10 12 12
A Ref
D Ref
F Ref
H Ref
Ref
4.25 4.27 4.86
2.25 2.25 2.71
.63 .63 .54
— — —
1.06 1.06 1.25
1
T
1
EJ3299
D
A F
Straight - Female O-ring (Short Pilot) with Switch Port (M12 X 1.25) Part Number
TH’D “T”
Hose Size
EJ3299-01-0808S 3/4-16
8
A Ref
D Ref
F Ref
H Ref
Ref
4.46
2.53
.63
—
.88
1
T
1
