TOMA DE PARTIDO
CASO 4
TALLER DE DISEÑO III – SISTEMAS
MAURICIO SIMBRON SANTA MARÍA
TALLER DE DISEÑO III – SISTEMAS
PROFESORES:
ARQ. CHRISTIAN DONGO
ARQ. LUIS MADRID MIRO
ARQ. VÍCTOR BEJARANO
PERFIL
ENTRÉ ESA CARRERA POR LA PASIÓN DE LAS VIVIENDAS, MEJOR DICHO LOS ESPACIOS Y ÁREAS VERDES COMO SITIOS PUBLICOS Y PRIVADOS, TAMBIÉN UN POCO SOBRE LA HISTORIA DE LAS FAMOSAS ESTRUCTURAS. INCLUYENDO ME ENCANTA PINTAR EN ACUARELA EN LOS BOCETOS YA HECHOS.
APELLIDO Y NOMBRE
SIMBRON SANTA MARÍA MAURICIO
OLEXIBLES AL NFIGURAR EL

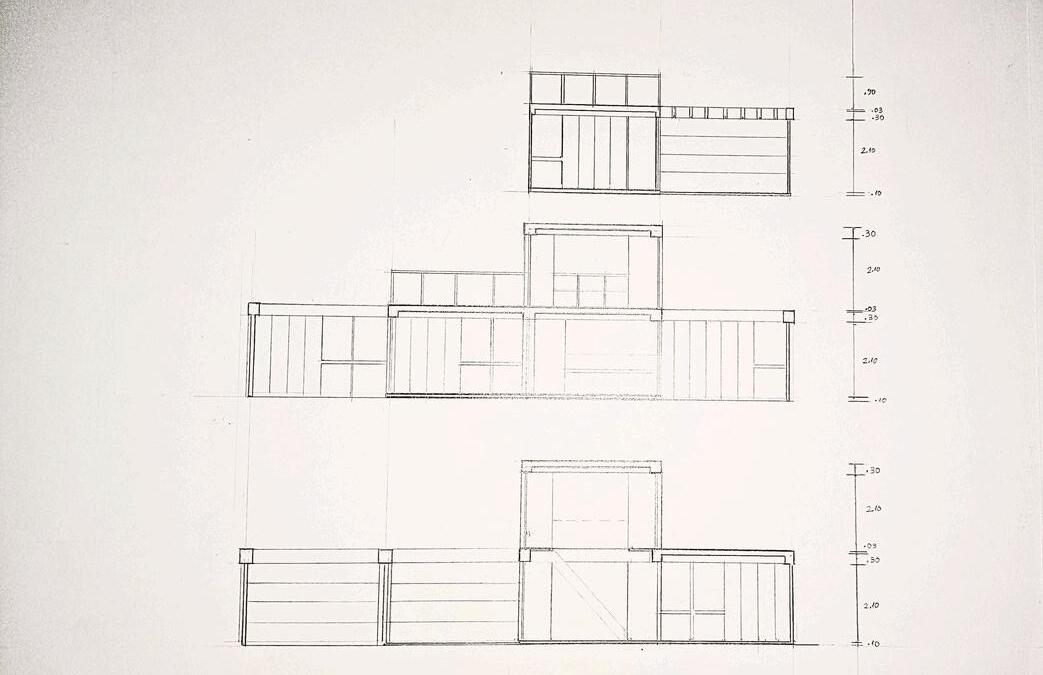

PLANOS Y CORTES
CALIDAD PARA DULOS.
VOLUMETRÍA
FORMA: LA VIVIENDA TIENE UNA FORMA
RECTANGULAR SIMPLE, CON DOS MÓDULOS PREFABRICADOS QUE SE
ENSAMBLAN EN FORMA DE "L".
ALTURA: LA VIVIENDA TIENE UNA SOLA
PLANTA, CON UNA ALTURA MÁXIMA DE
APROXIMADAMENTE 3 METROS.
LA PLANIMETRIA DE SE HA PROGRESADO MODIFICACIONES DE LA VIVIENDA, COLOCANDOSE UNA ESCALERA DE CARACOL EN EL INTERIOR DEL PATIO INCLUYENDO EL EXTERIOR. QUE YA EN AHORA YA NO ES UN PATIO, SINO UNA OTRA COCINA
INTRODUCCIÓN
LA CONSTRUCCIÓN DE LA VIVIENDA TIENE LA ALTA CALIDAD PARA LAS NECESIDADES DE LAS FAMILIAS UTILIZANDO MODULOS.
SEGÚN EL ANALISIS FUE DISEÑADA PARA HACER FLEXIBLES AL USO DE ESPACIOS DE AMPLIACIÓN BUSCANDO CONFIGURAR EL CRECIMIENTO PROGRESIVO
PLANOS Y CORTES
MODULACIÓN FOTOS ACTUALES
PLANTA BAJA: CONTIENE LA SALA DE ESTAR, LA COCINA Y UN BAÑO
PLANTA ALTA: CONTIENE DOS DORMITORIOS
VOLUMEN SECUNDARIO: UN VOLUMEN MÁS PEQUEÑO QUE ALBERGA LA ENTRADA PRINCIPAL Y UN ESPACIO DE ALMACENAMIENTO.
LA PLANTA FINLANDESA SE PRESENTA UN NUEVO PISO QUE QUE YA NO PERTENCE A LA PRIMERA PLANTA, SINO OTRA VIVIENDA DE UN SOLO PISO MAS. AÑADIENDO DOS
ESCALERAS QUE ESTÁ UNO EN EL EXTERIOR Y UNO INTERIOR, REMOVIENDO LA ESCALERA QUE ESTÁ POR LA ENTRADA.
EN EL SEGUNDO PISO LO CONSIDERAN COMO ALQUILER PARA OTRA FAMILIA.
ADEMAS INVADIENDO LA ZONA DEL ESPACIO PUBLICO DONDE ES EL PATIO QUE HAN REMOVIDO
EN EL PATIO DE LA ENTRA Y EL PATIO DE ATRAS DE MOVIDO COLOCANDO LO SIGUIENTE:
PRIMERO EN LA ENTRADA PRINCIPAL SE HA MOVIDO E INVADIDO LA ZONA COLOCANDO UNA AREA DE COMERCIO.
EN LO OTRO TAPANDOLOS POR EL SEGUNDO PISO
BOCETOS
SEGUNDO BOCETO
PRIMERA PLANTA
PRIMERA PLANTA
CIRCULACIONES
V I V I E N D A S
VIVIENDAS
PLANOS ANTERIORES DE LA SEMANA
PLANOS REALIZADOS
ACCESO VERTICAL PATIO S
SU ACCESO SE REALIZA EN NUEVE NUCLEOS VERTICALES, UNO EN LA ZONA CENTRAL DE EDIFICIO Y OTRO EN LA ZONE ESTE.
DISTRIBUCIONES Y ESPACIOS
EL PLANO DE LA DISTRIBUCIÓN DE LA PLANTA BAJA VARÍAN DE SU TAMAÑO, TAMBIÉN ZONAS COMUNES DEL EDIFICIO, UBICADA EN LA ZONA CENTRAL QUE ESTAN ORGANIZADAS COMO PATIOS INTERIORES
ESTÁN UBICADAS POR PATIOS INTERIORES QUE
EL EDIFICIO CONSTA DE 90 APARTAMENTOS QUE SON RESULTADO DE LA ADICIÓN DE CUBOS EN FORMA DE ESPIRAL AL REDEDOR DE LOS NÚCLEOS DE COMUNICACIONES.
FLEXIBILIDAD EFICIENCIA Y SOSTENIBILIDAD
LOS PASILLOS, QUE SON LOS ACCESOS HORIZONTALES SON AMPLIOS, DADO QUE LA PRIMERA PLANTA SON ZONAS COMNES .

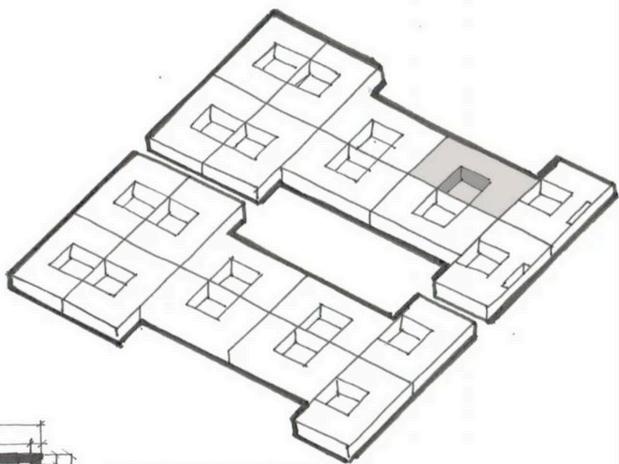

DIMENSIONES DEL MÓDULO BASE DEL CASTILLO DE KAFKA.
TODO EL EDIFICIO ESTÁ COMPUESTO POR MÓDULOS DE 2,5X2,5M QUE SE VAN
ORGANIZANDO AL REDEDOR DE LOS NÚCLEOS DE ESCALERAS, LOS NÚCLEOS TIENEN
EXACTAMENTE LAS MISMAS PROPORCIONES QUE EL MODULO BASE POR LO QUE AL FINAL
TODO EL EDIFICIO PUEDE DESCOMPONERSE EN UN ÚNICO MÓDULO QUE SE REPITE PARA ACABAR FORMANDO TANTO PATIOS, COMO TERRAZAS, NÚCLEOS DE ESCALERA Y VIVIENDAS.
EVOLUCIÓN
