M U S E O B I O G E O G R A F I C O

Este portafolio contiene los proyectos y el trabajo que se ha realizado en la facultad de diseño en la carrera de Arquitectura, cursandola en la Universidad Católica de Colombia.

Mostrando el proceso y los avances significativos de cada semestre, donde se clasifican mediante diferentes núcleos: espacio, lugar y hábitat con el fin de dar solución a cada uno de estos núcleos problemáticos que plantea la facultad de diseño.

I N T R O D U

C C I Ó N

E

R e j i l l a d e l o s n u e v e c u a d r a d o s C o l e g i o

L

P r o y e c t o d e v i v i e n d a m u l t i f a m i l i a r

O b s e r v a t o r i o d e F a u n a y F l o r a M u s e o B i o g e o g r a f i c o C e n t r o d e A r t e s D i g i t a l e s L i b r e r i a

H A B I T A T

I N D I C E 1 .

U G A R

S P A C I O

N P

E S P A C I O E S P A C I O ¿ C o m o m e c o m p o r t o e n ¿ C o m o m e c o m p o r t o e n m i c i u d a d ? m i c i u d a d ?

E J I L L A D E L O S N U E V E C U A D R A D O S

C O L E G I O

La realización del proyecto se realizo en el barrio Teusaquillo en la ciudad de Bogotá, en la calle 46 con carrera 15 A. En el análisis para la elaboración del proyecto se evidencio que la población que habita o que transita en este sector son estudiantes ya que a sus alrededores se encuentran instituciones educativas, para esto se tomo en cuenta ciertas características mas que todo necesidades para unas mejoras para que la comunidad pueda disfrutar de un ambiente mas agradable. En el proyecto se pueden encontrar ciertos criterios importantes como lo son el sistema de recorridos y permanencias, el sistema ambiental, el sistema funcional y por ultimo los lineamentos y ejes. En la creación de este proyecto el objetivo principal se tomo en cuenta la vegetación como pilar fundamental, ya que se quería dar una imagen mas agradable para las personas en este sector, brindándoles con esto una sensación de seguridad e interacción, se utilizo la geometría de formas sencillas para crear permanencias para las personas.

SISTEMA DE RECORRIDOS Y PERMANENCIAS

Recorrido peatonal Permanencias Transformación cal e peatonal

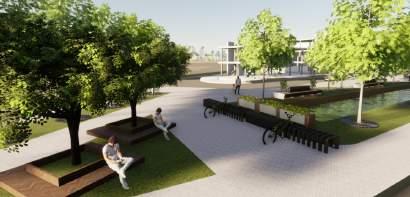

SISTEMA FUNCIONAL

Plazoleta Mob liario Espejos de agua Parqueadero de bicic etas

SISTEMA AMBIENTAL

Zonas b andas

Vegetación Accesos

L O C A L I Z A C I Ó N ESCALA GENERAL ESCALA CONTEXTUAL ESCALA PROYECTUAL

BOGOTÁ L DE TEUSAQUILLO B TEUSAQUILLO

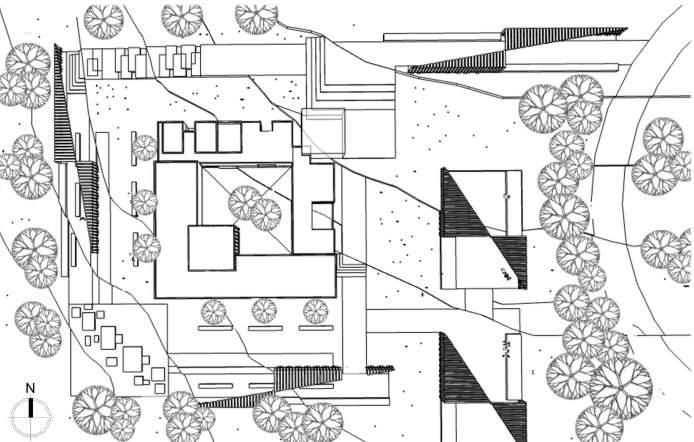

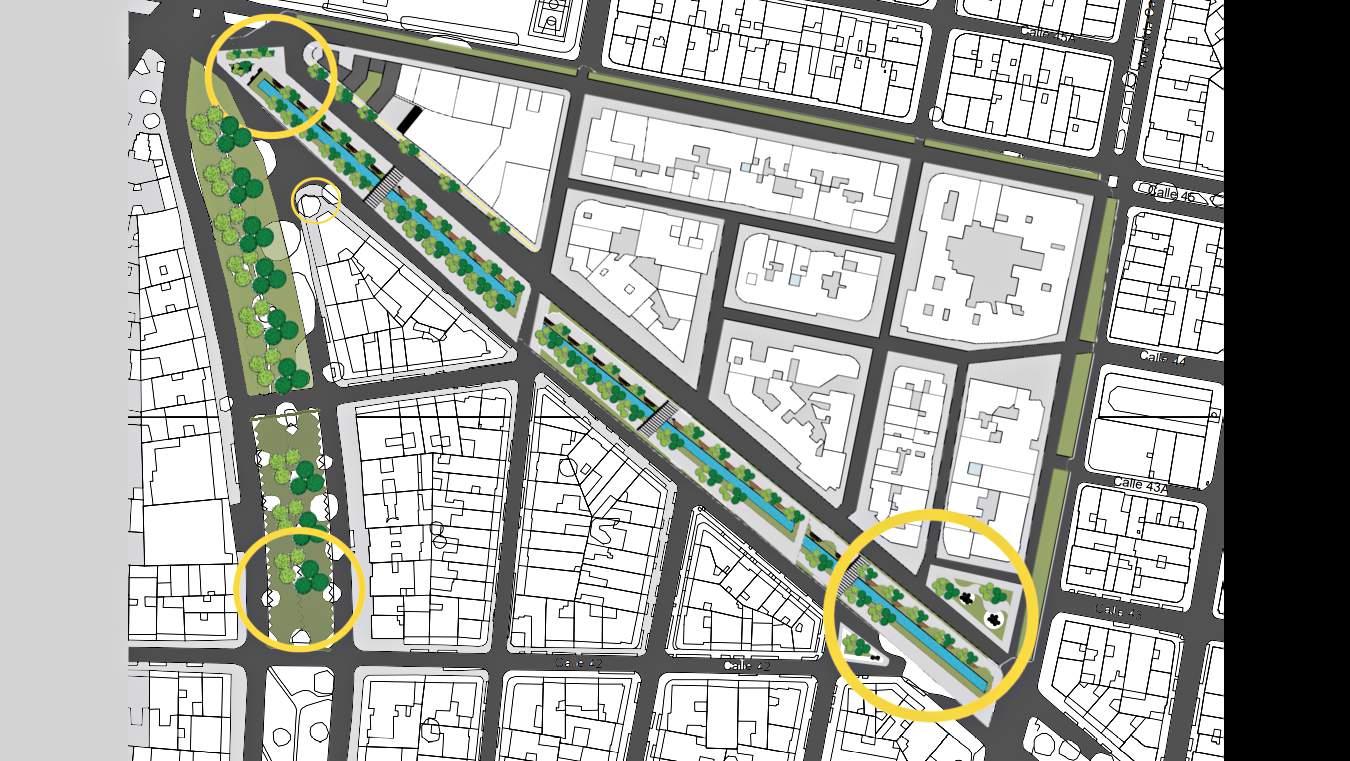

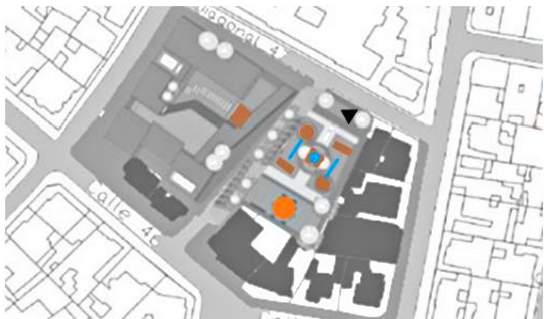

PLANTA DE DISEÑO DE ESPACIO PUBLICO

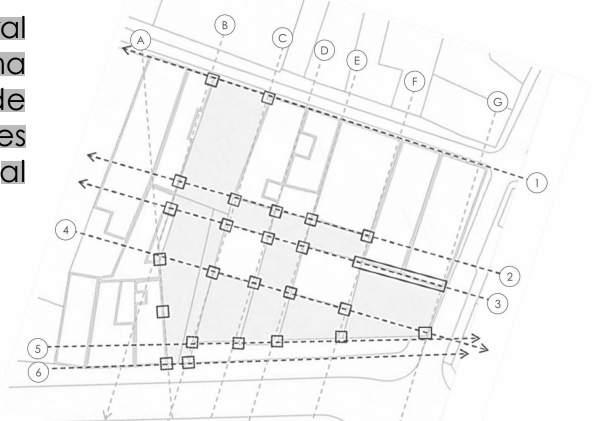

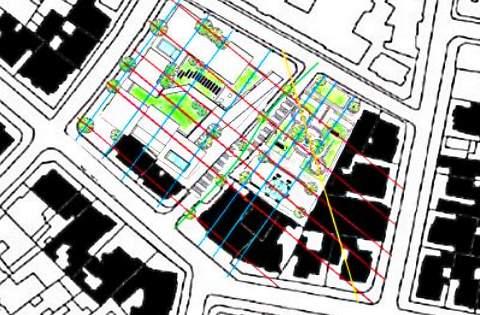

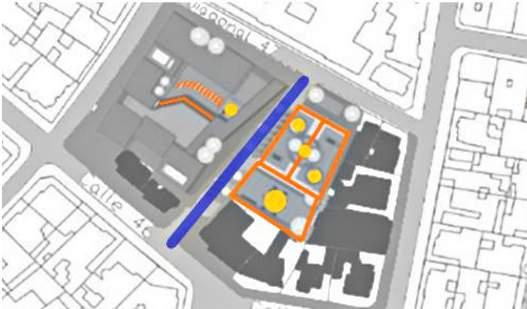

LINEAMENTOS Y EJES

GEOMETRÍA

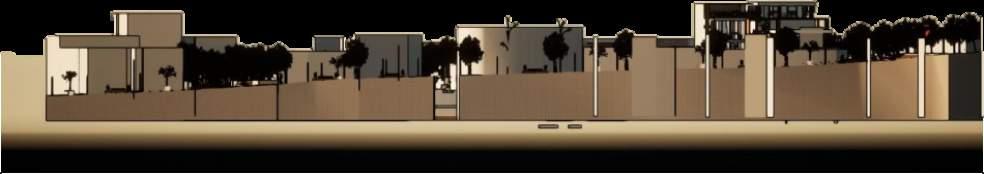

CORTE A-A'

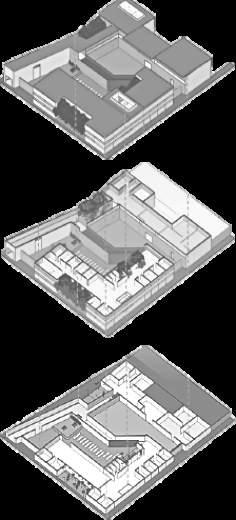

PLANTAS AXONOMETRICAS

PLANTA DE CUBIERTAS

PLANTA SEGUNDO NIVEL

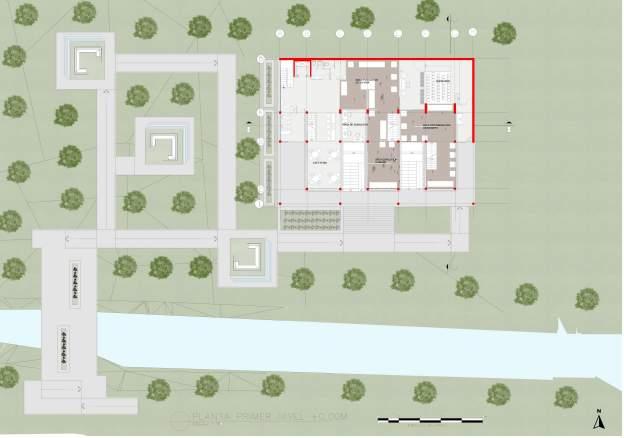

PLANTA PRIMER NIVEL

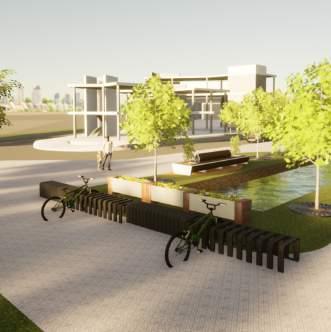

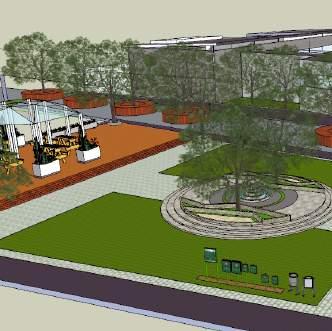

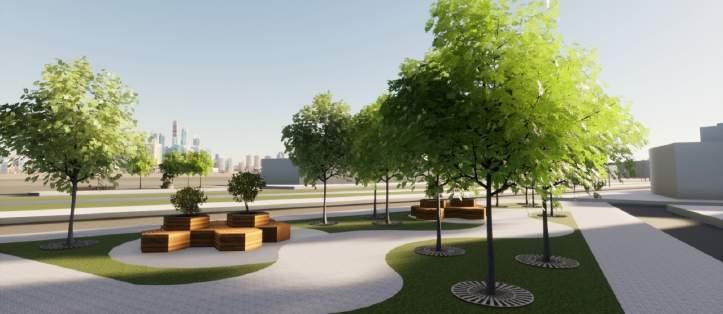

DISEÑO PROYECTO URBANO

Ritmo y repeticiones

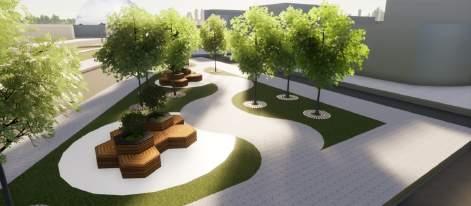

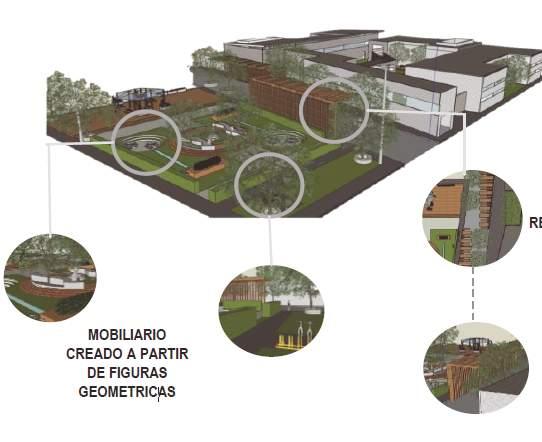

Mobiliario creado a partir de figuras geométricas 14

YUXTAPOSICIÓN

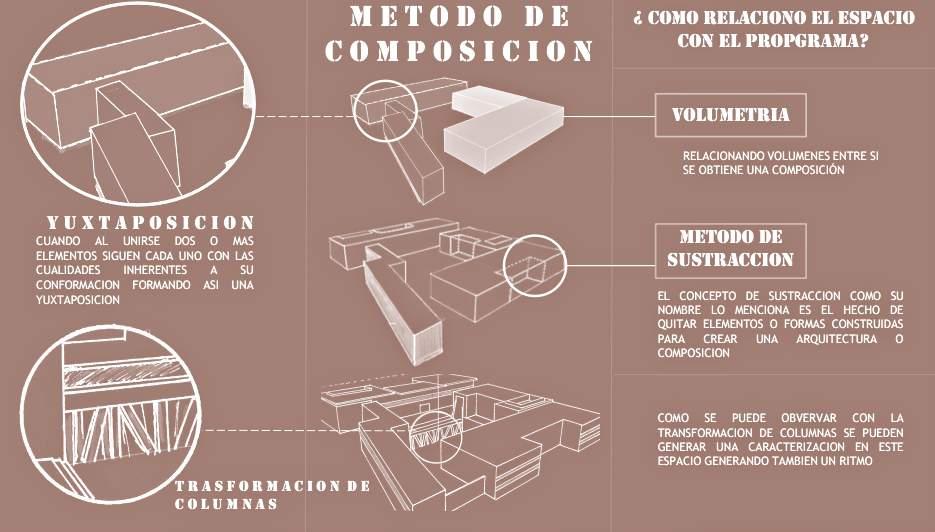

MÉTODO DE COMPOSICIÓN ¿COMO RELACIONO EL ESPACIO CON EL PROGRAMA? VOLUMETRIAS MÉTODO DE SUSTRACCIÓN TRANSFORMACIÓN DE COLUMNAS

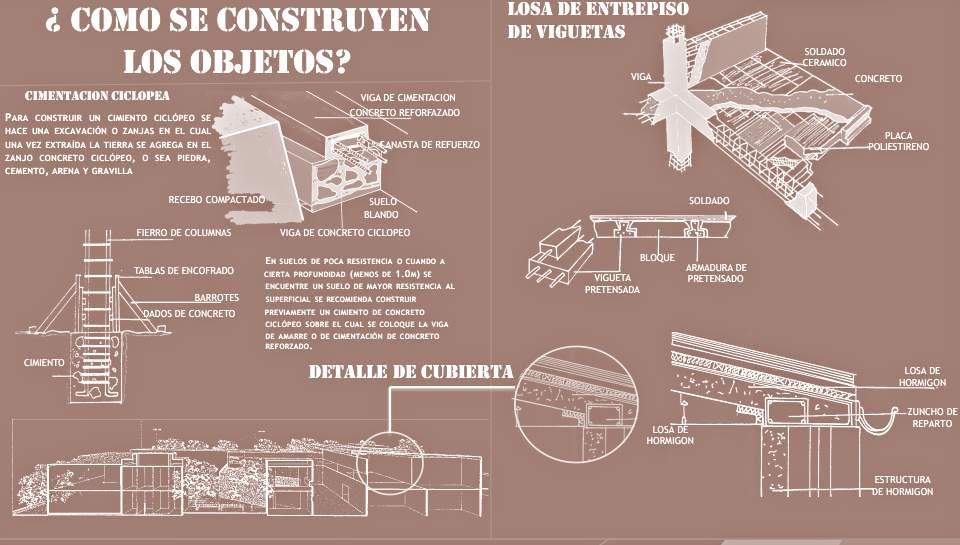

¿COMO SE CONSTRUYEN LOS OBJETOS? CIMENTACIÓN CICLOPEA

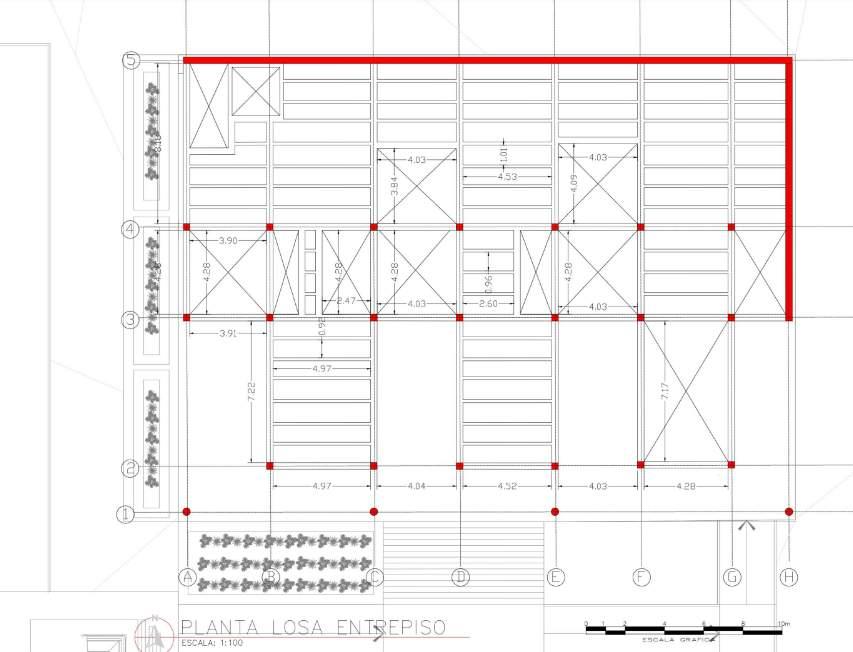

LOSA DE ENTREPISO DE VIGUETAS DETALLE DE CUBIERTA

N P 2 N P 2 L U G A R L U G A R ¿ C o m o m e r e l a c i o n o c o n ¿ C o m o m e r e l a c i o n o c o n m i e n t o r n o ? m i e n t o r n o ?

O B S E R V A T O R I O D E F A U N A Y F L O R A M U S E O B I O G E O G R A F I C O C E N T R O D E A R T E S D I G I T A L E S

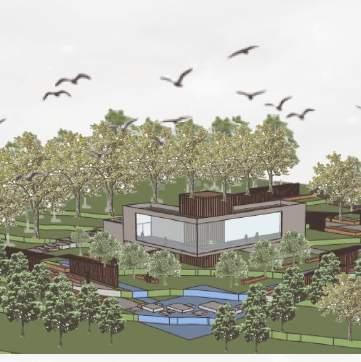

O B S E R V A T O R I O D E F A U N A Y F L O R A

El Observatorio Nacional de Fauna y Flora se localiza principalmente en el parque Nacional Enrique Olaya Herrera, teniendo conexión con la vía hacia la avenida circunvalar y la calle 39. La creación de este proyecto surgió teniendo en cuenta las características ya existentes del lugar de trabajo, dándole una idea general al proyecto y mostrándolo como un espacio para que las personas puedan disfrutar de un campo tranquilo y natural, donde se aprovechan las cualidades del entorno de este, haciendo énfasis en la conservación de recursos naturales del parque como fuentes hídricas donde podemos encontrar la quebrada del Chulo además de encontrar flora y fauna propias de la región. Cómo aves, especies de plantas nativas.

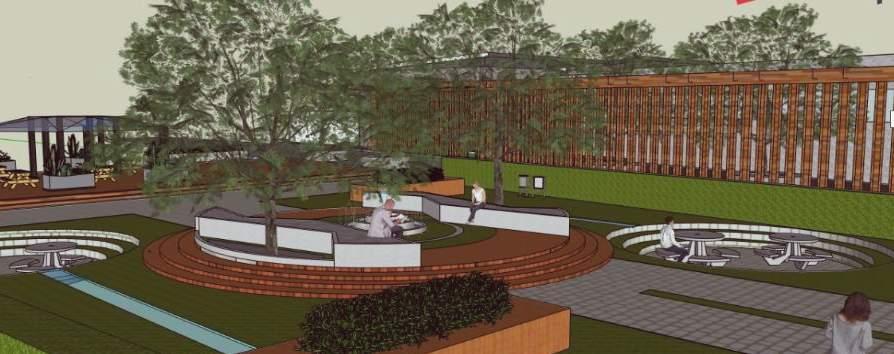

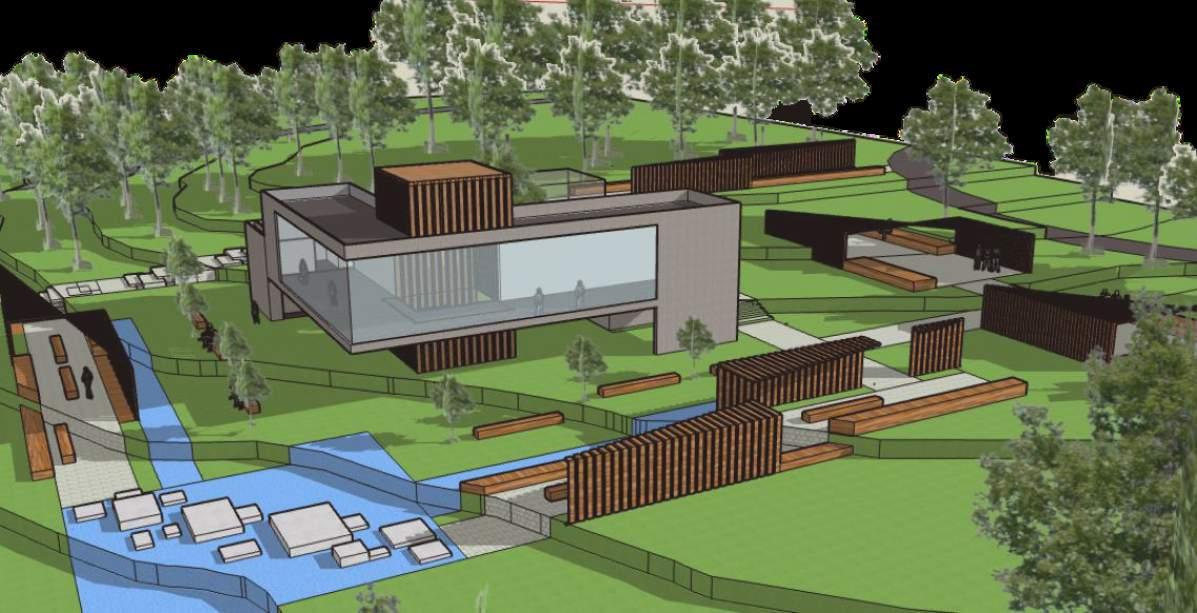

El observatorio Nacional de Fauna y Flora se encuentra relacionado con el medio ambiente por medio de una plazoleta y permanencias ubicadas alrededor del proyecto, donde también se pueden encontrar espejos de agua y distintas clases de vegetación. Así las personas que visiten el observatorio podrán tener más conectividad con la naturaleza.

W O R K S H O P

L O C A L I Z A C I Ó N ESCALA GENERAL ESCALA CONTEXTUAL ESCALA PROYECTUAL BOGOTÁ L DE SANTA FE PARQUE NACIONAL MÉTODO POR UNIDADES ESPACIALES Volumetrias MÉTODO POR SUSTRACCIÓN

DE ORDEN Jerarquia Central dad

Repetición Pauta Ritmo

COMPOSITIVOS Punto Linea Plano Volumen

Confinado Determinado Fluido

ESPACIALES Yuxtaposición Transparencia fenomenal Dilatac ón Comprensión

Vacios Sistemas de serv dores Sistemas de recorridos Sistemas de serv dos 20

PRINCIPIO

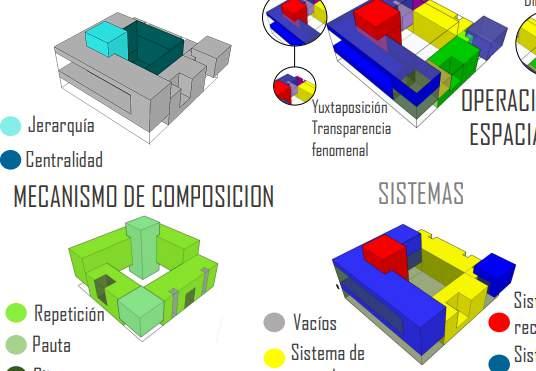

MECANISMO DE COMPOSICIÓN

ELEMENTOS

CATEGORÍAS ESPACIALES

FENÓMENOS

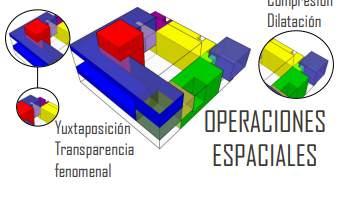

OPERACIONES ESPACIALES SISTEMAS

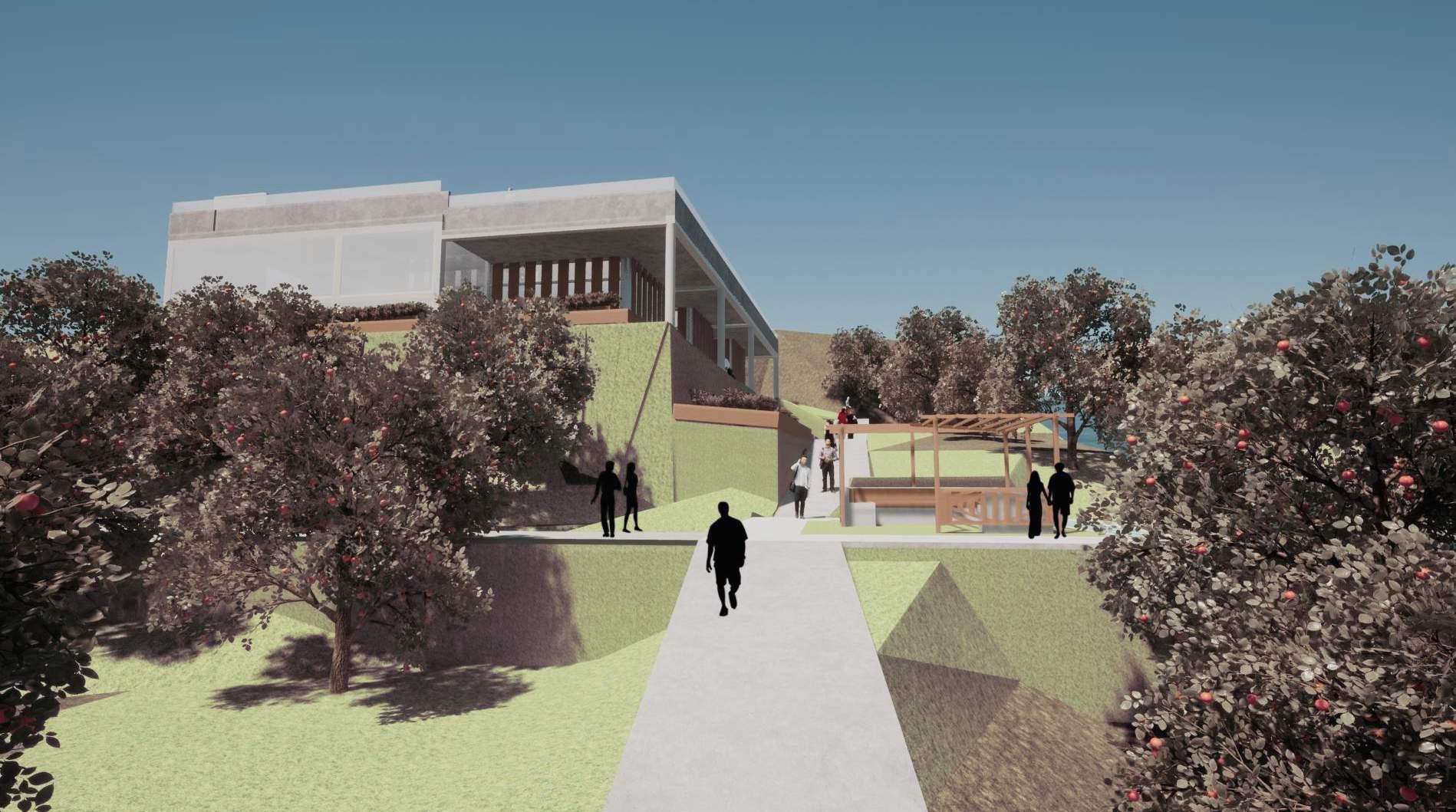

PLANTAS AXONOMETRICAS PLANTA DE DISEÑO DE ESPACIO PUBLICO FITOTECTURA Fresno Manzano Eucalipto

AREAS AFERENTES

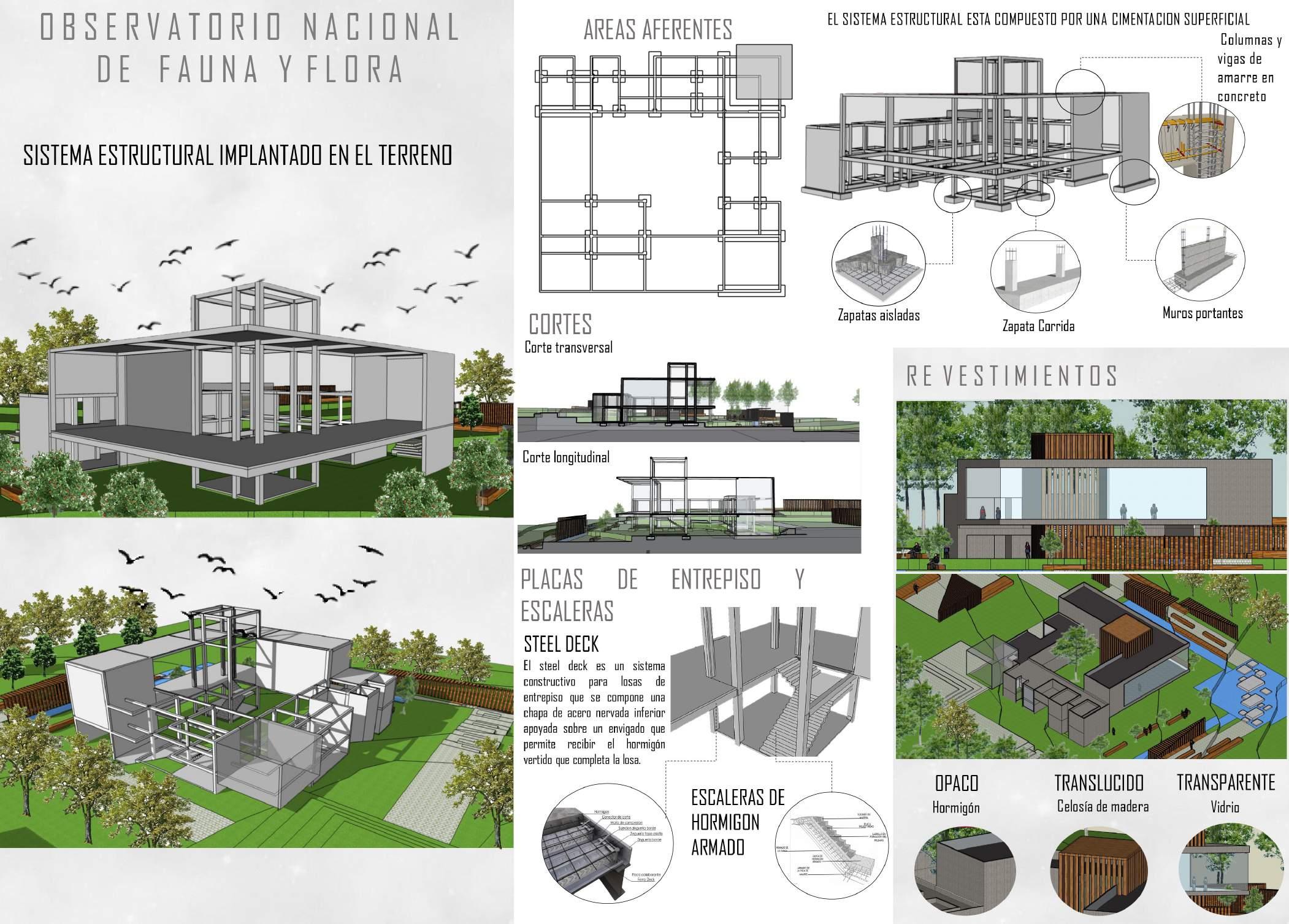

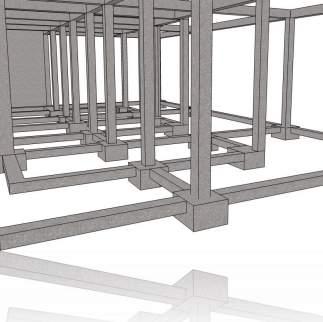

SISTEMA ESTRUCTURAL

IMPLANTADO EN EL TERRENO

CORTE TRANSVERSAL

CIMENTACIÓN SUPERFICIAL

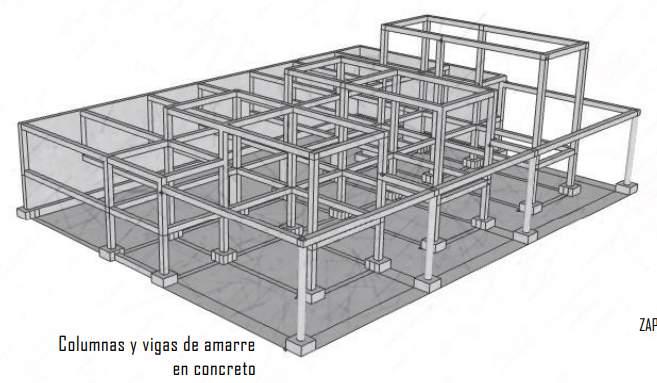

Columnas y vigas de amarre en concreto

CORTE LONGITUDINAL

Zapata aislada

Zapata corrida Muro portante

REVESTIMIENTOS

El steel deck es un sistema constructivo para losas de entrepiso que se compone una chapa de acero nervada inferior apoyada sobre un env gado que permite recibir el hormigón vertido que completa a losa

HORMIGÓN CELOSÍAS DE MADERA VIDRIO

PLACAS DE ENTREPISO Y ESCALERAS

DE HORMIGÓN ARMADO 22

STEEL DECK ESCALERAS

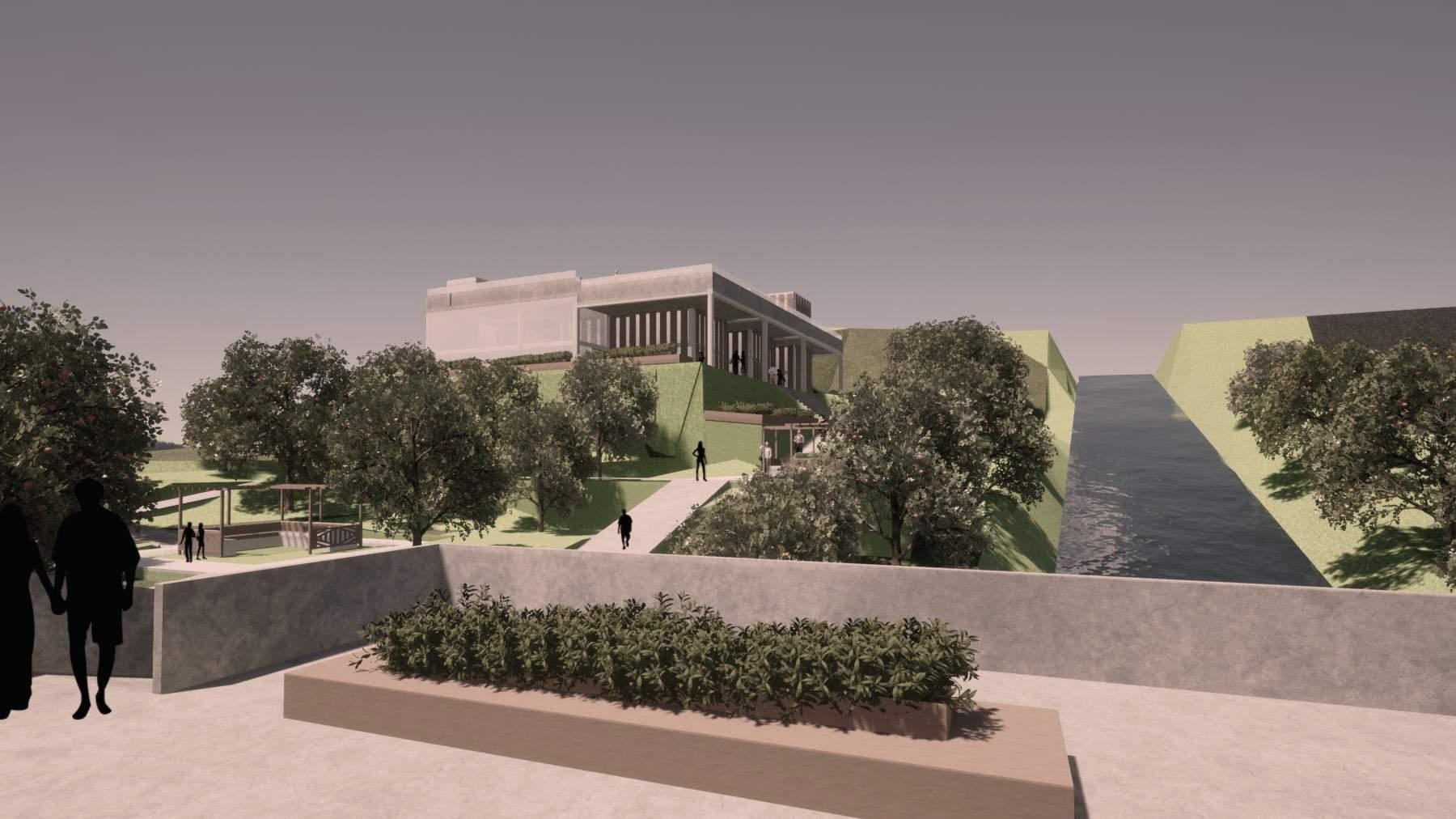

M U S E O B I O G E O G R A F I C O

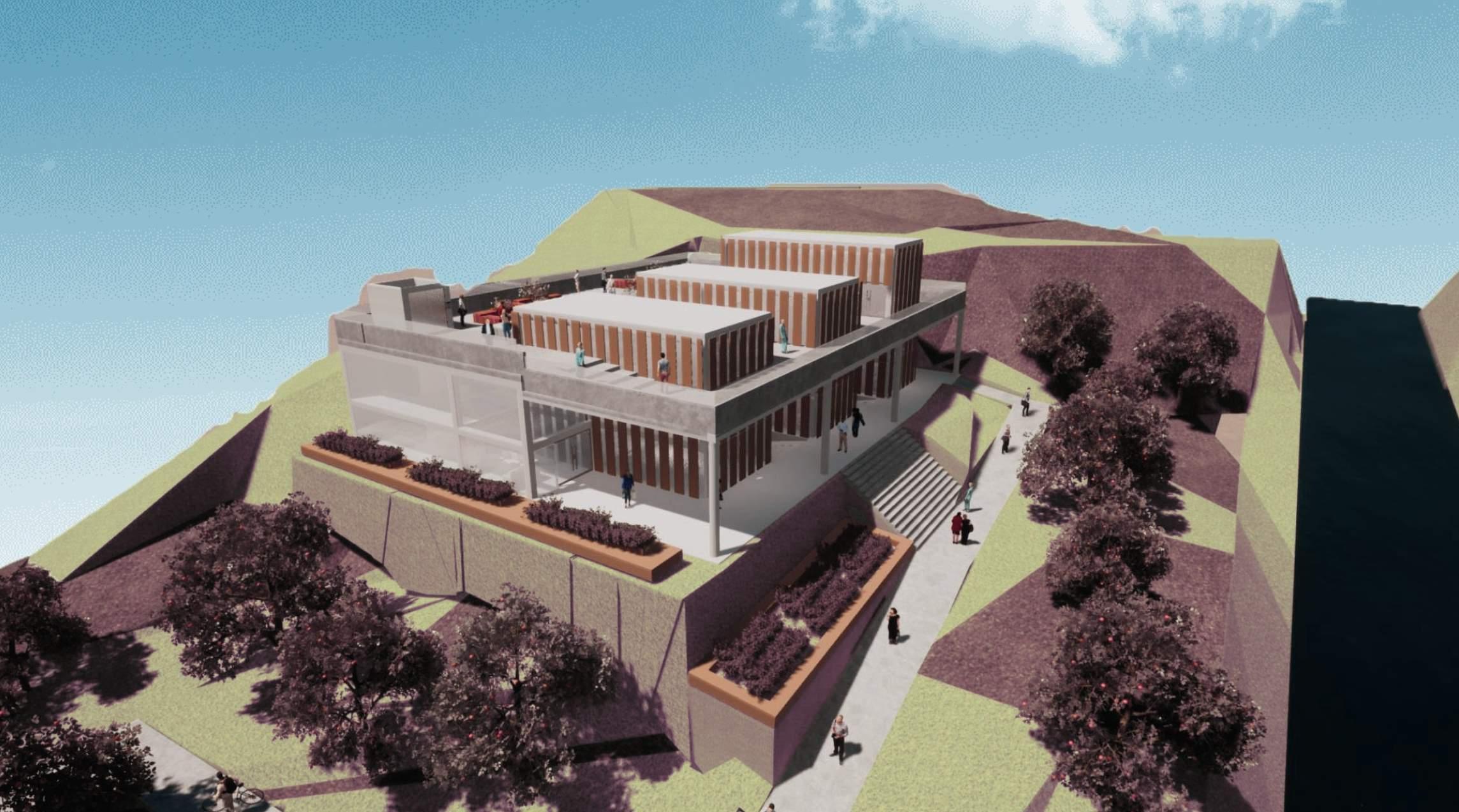

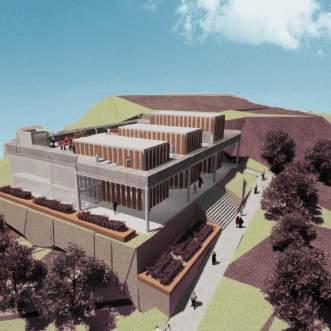

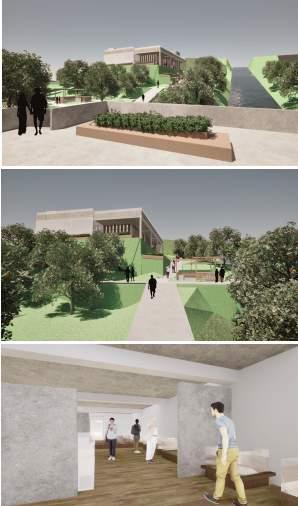

M U S E O B I O G E O G R Á F I C O

¿QUÉ ES?

El Museo Biogeográfico es un espacio de encuentro, accesible a todas las personas, donde se facilita la comprensión de interconexiones del mundo natural, promoviendo así exploraciones del patrimonio bajo su resguardo como lo es el Rio Arzobispo, este museo inspira el aprendizaje a la historia natural para toda la vida. Con el objetivo la conservación de las especies y colecciones que nos transportan a la evolución y ayudan a crear el sentimiento de investigación.

POR QUÉ?

Se quiso hacer la implantación de un Museo Biogeográfico, ya que no existe un museo que cumpla las características que este pide, la implantación en la zona del parque es fundamental para fusionarlo y caracterizarlo, el ambiente que existe en el parque se relaciona con la temática del museo y este a su vez crear una continuidad con el espacio.

PARA QUÉ?

Este museo recoge una parte muy importante de la diversidad biológica del país, que va evolucionando de manera científica e histórica, al momento de generar este equipamiento se fortalece esas características ya mencionadas, su construcción genera no solo una obra arquitectónica.

PARA QUIÉN?

El Museo Biogeográfico esta dispuesto a cualquier persona de todas las edades a las cuales les interese el arte, la ciencia y la historia.

COMPOSICIÓN

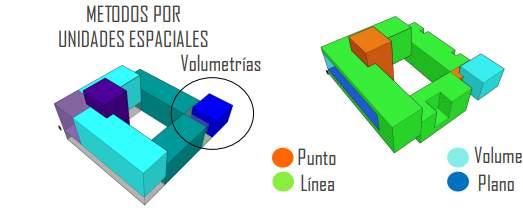

MÉTODO POR UNIDADES ESPACIALES

Vo umetrias

MECANISMO DE COMPOSICIÓN PRINCIP O DE ORDEN

Pauta Ritmo

Inicialmente se trabajo mediante el método por unidades espaciales usando volumetrías las cuales permitieron dar una orientación al espacio, dando reconocimiento y reproducción de formas.

Se trabajo mediante tres pabellones iguales de diferente altura generando un ritmo y dándole a la composición orden. A este se le incorporo un volumen lineal dándole una idea de pauta conectando así los tres pabellones.

Pauta

El eje de simetría es el reflejo de formas o ángulos compartidos a través de una línea o punto central donde este genera orden uniendo varios elementos de una estructura en un todo único y unificado.

L O C A L I Z A C I Ó N

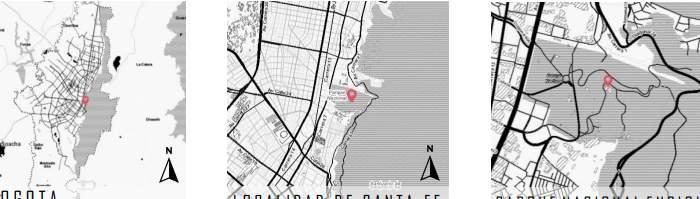

El Museo Biogeográfico se encuentra ubicado en la parte alta de Parque Nac ona teniendo una conexión con e Rio Arzobispo y la ca le 39 ESCALA GENERAL ESCALA CONTEXTUAL ESCALA PROYECTUAL BOGOTÁ L DE SANTA FE PARQUE NACIONAL

Eje de simetria 26

SISTEMAS Acceso

Permanencias Recorridos

TIPOLOGIA

Pabellones

Los pabellones aprovechan al máximo el espacio, la observación de todo su entorno, se caracteriza por tener varios módulos que se separan por otro volumen o por el recorrido

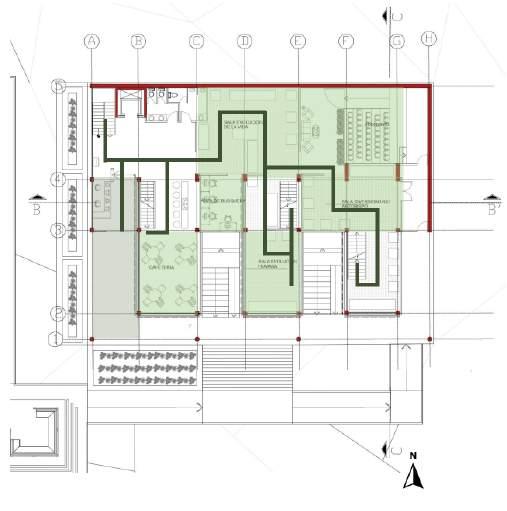

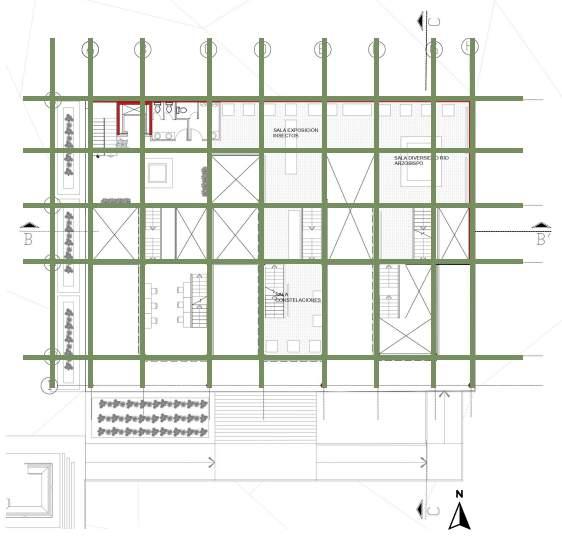

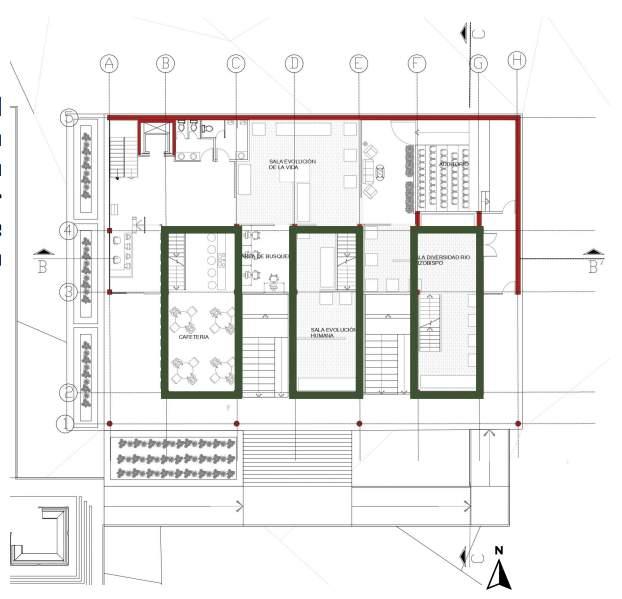

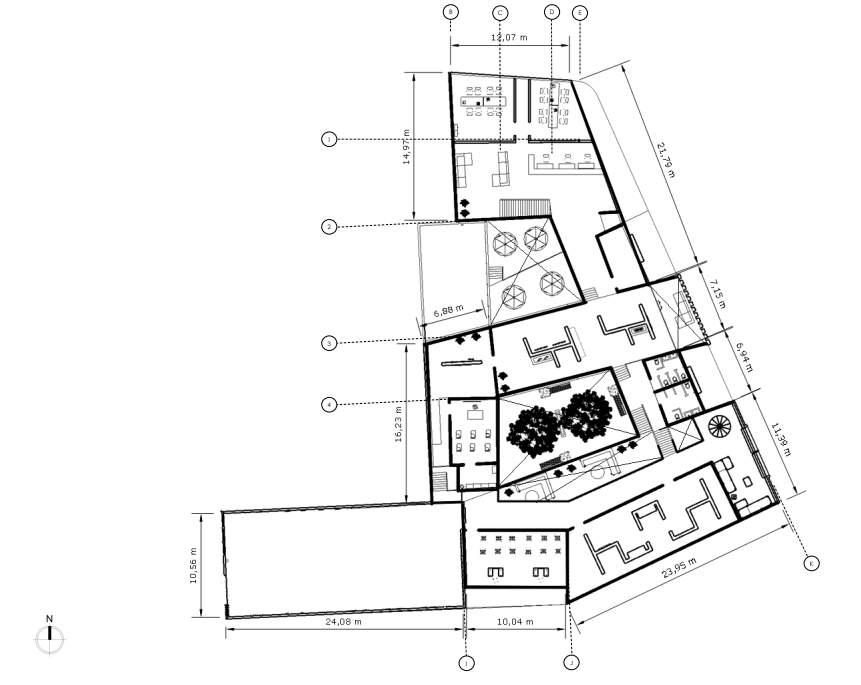

PLANTA PRIMER NIVEL

CATEGORÍAS ESPACIALES

Fluido Confinado Determinado

LINEAS REGULADORAS

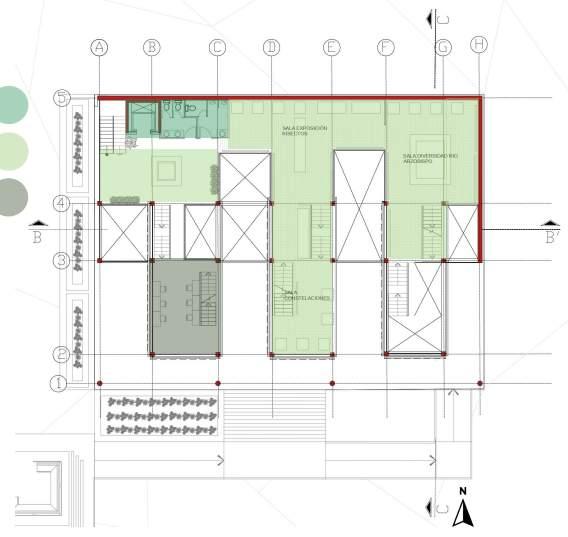

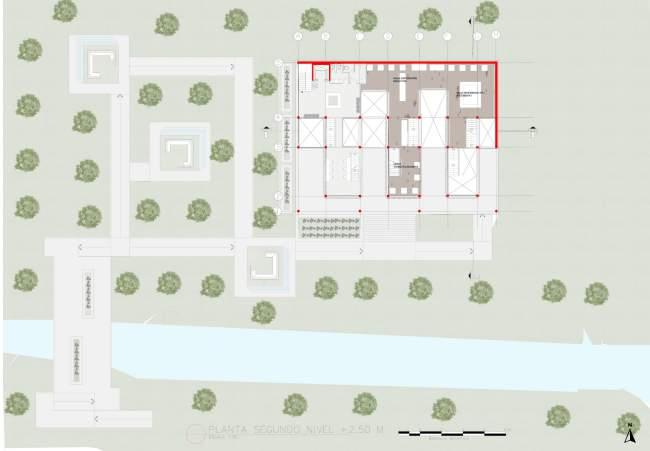

PLANTA SEGUNDO NIVEL

NIVEL

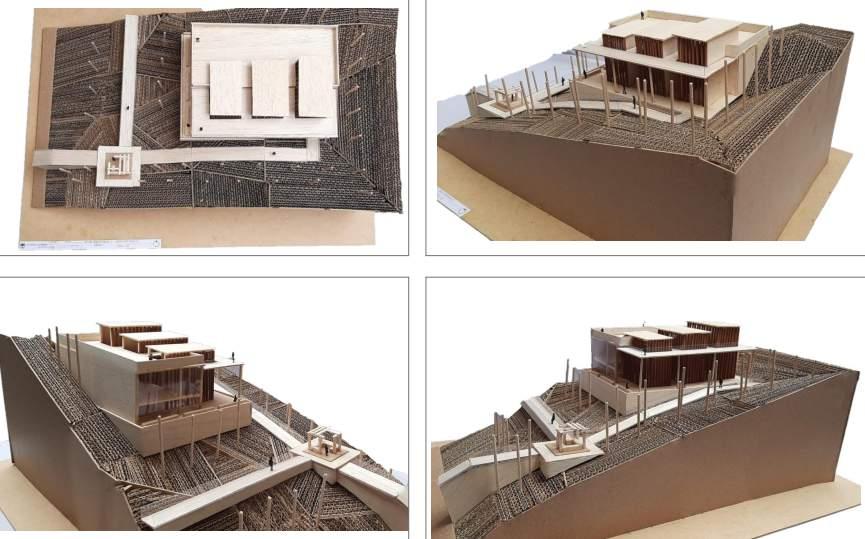

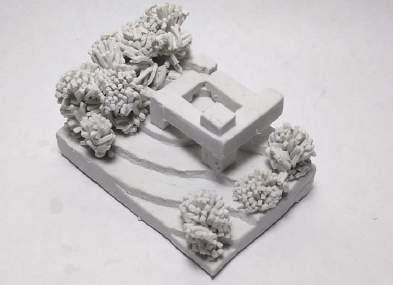

Maqueta Museo Biogeografico Parque Nacional

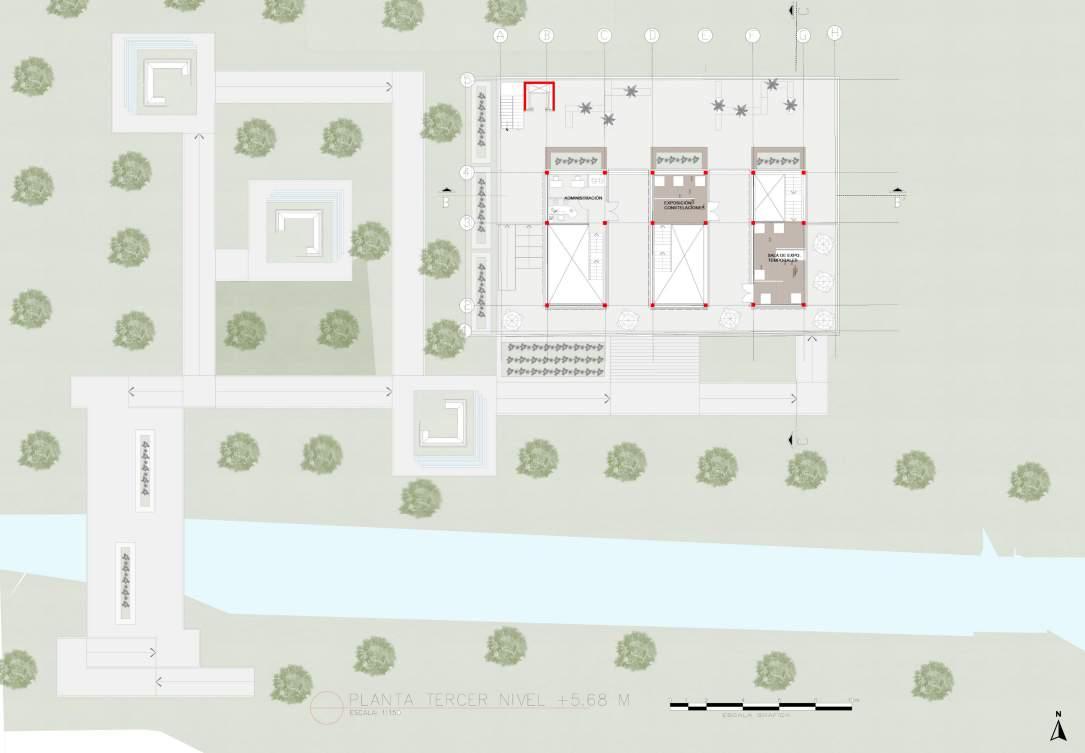

PLANTA TERCER

TIPO DE CIMENTACIÓN

Zapatas aisladas

ESTRUCTURA DEL PROYECTO

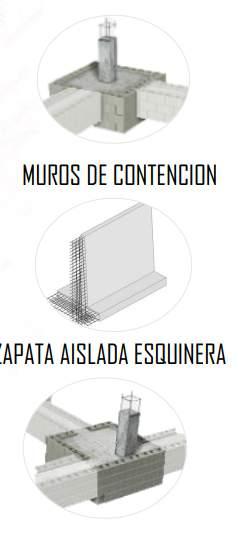

Muros de contención

Zapatas esquineras

Estructura en concreto

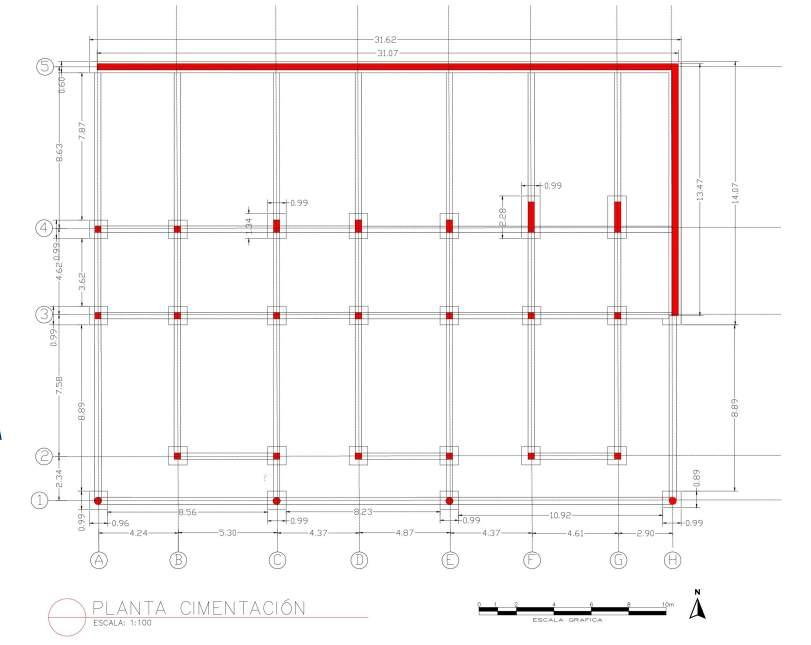

PLANTA DE CIMENTACIÓN

PLANTA LOSA DE ENTREPISO CORTE TRANSVERSAL

Metal deck

SISTEMA DE P

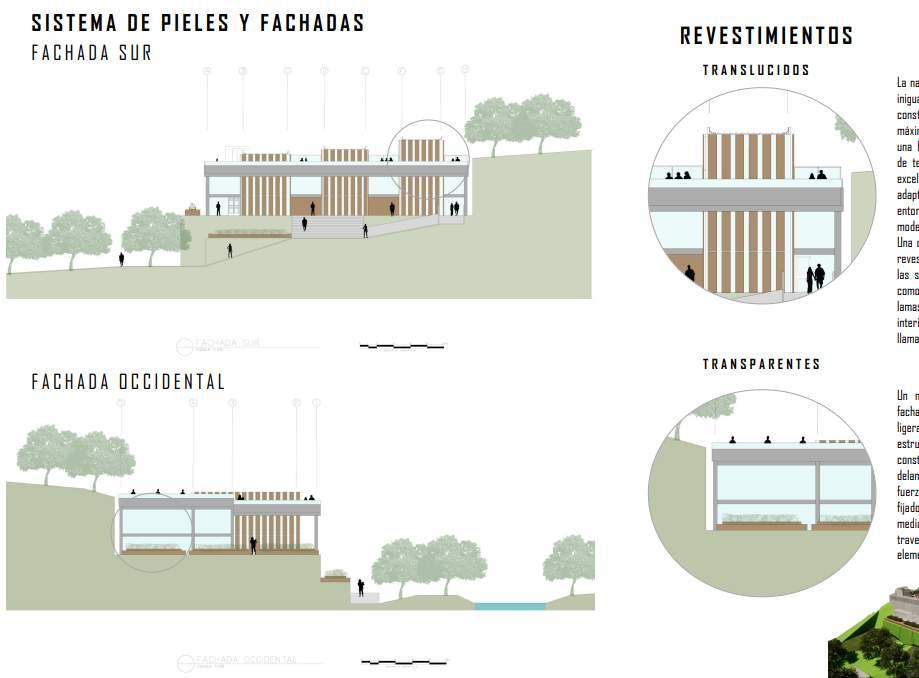

Fachada sur Fachada occi

REVESTIMIENTOS Transparentes

Translucidos 32

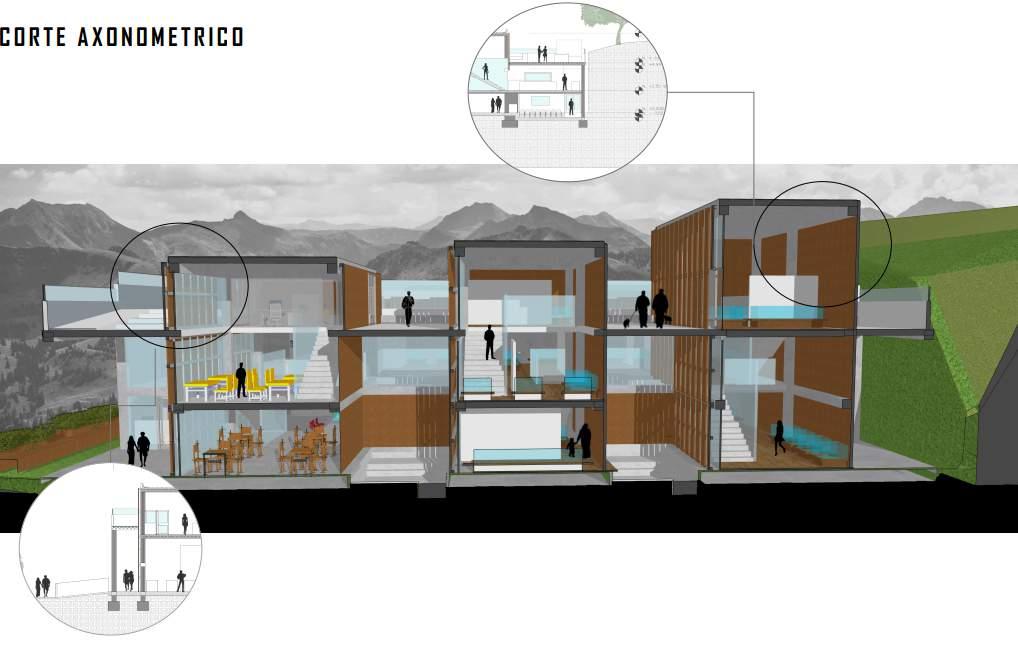

O R T E

X O N O M E N T R I C O

C E N T R O D E A R

E S D

G I T A L E S

C E N T R O D E A R T E S D I G I T A L E S

El Centro de Artes Visuales Digitales ubicado entre la carrera 2, la calle 12 D y la carrera 3 es un lugar de desarrollo para las nuevas tecnologías enfocadas al arte, en donde también se busca volver este sector innovador para la ciudad. Pretende posicionarse como un hito en la ciudad, que despierte un valor de apropiación entre la población flotante del sector. El Centro de Artes Visuales Digitales, busca consolidar el sector como un atractivo cultural y turístico, implementando también así estrategias para aprovechar las características urbanas que se presenten allí.

COMPOSICIÓN

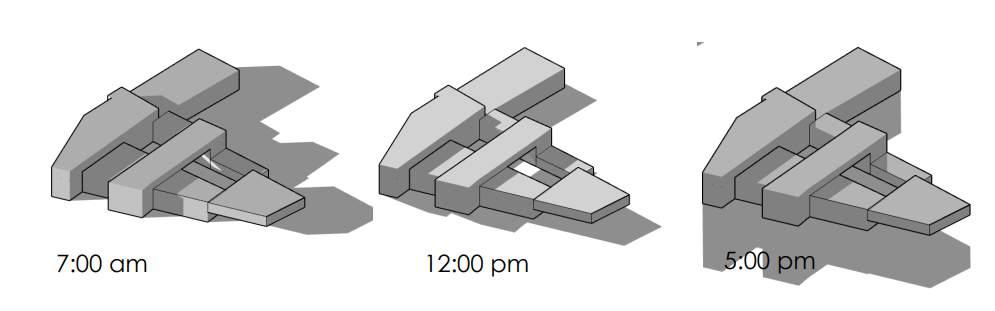

ASOLEACIÓN DEL PROYECTO

L O C A L I Z A C I Ó N

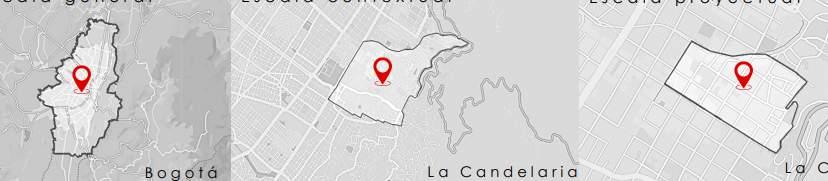

ESCALA GENERAL ESCALA CONTEXTUAL ESCALA PROYECTUAL BOGOTÁ LA CANDELARIA LA CONCORD A

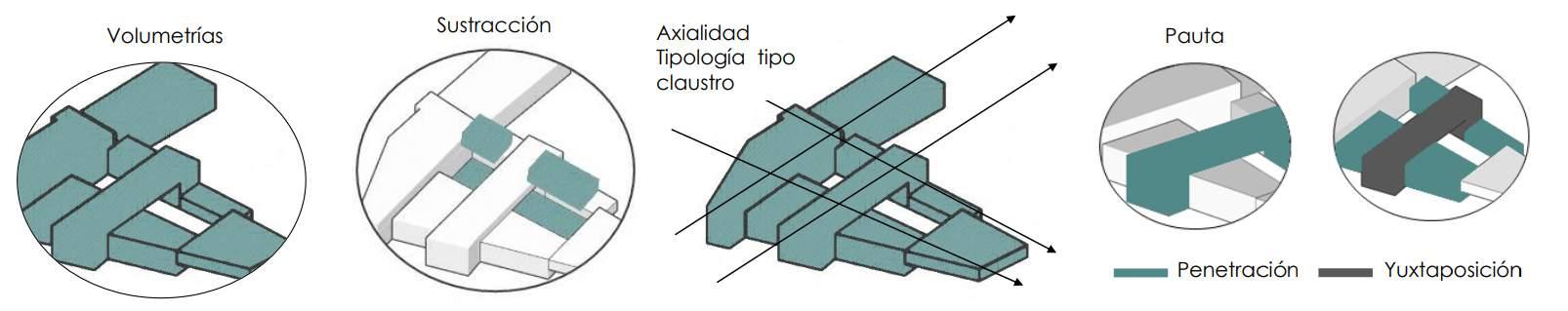

ESTRUCTURA PROFUNDA MECANISMO DE COMPOSIC ÓN

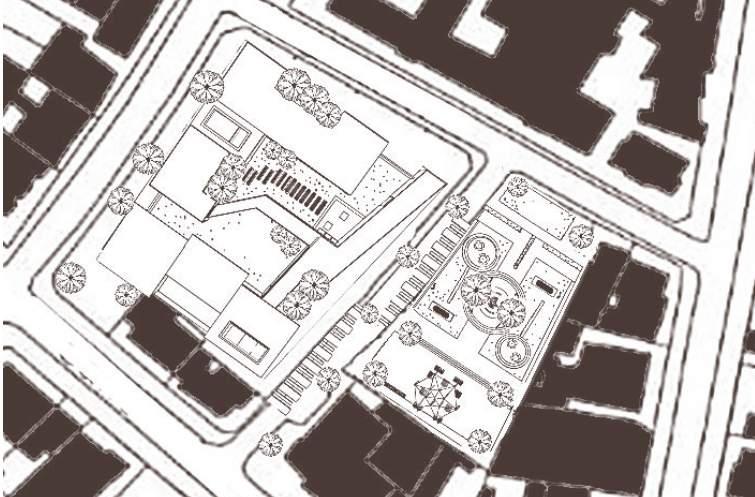

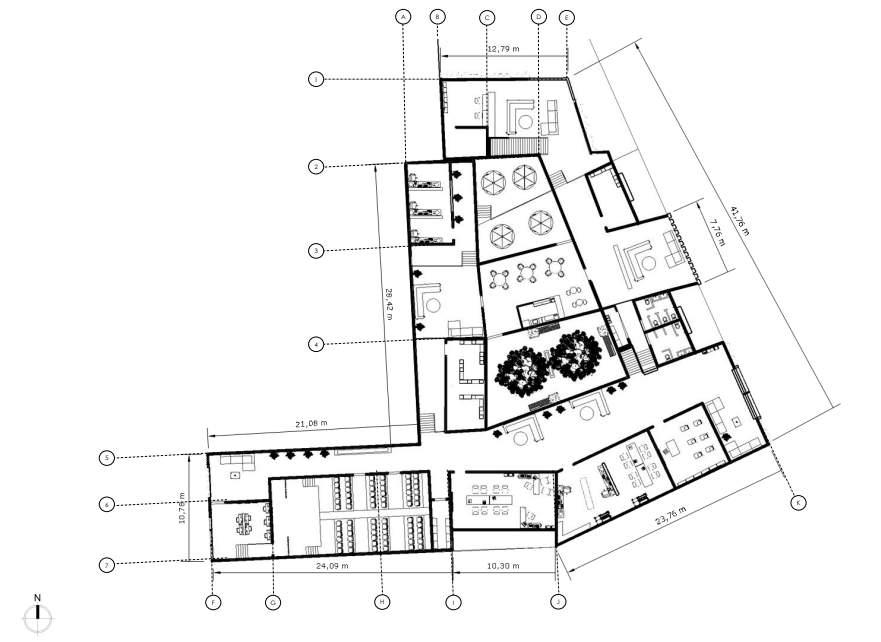

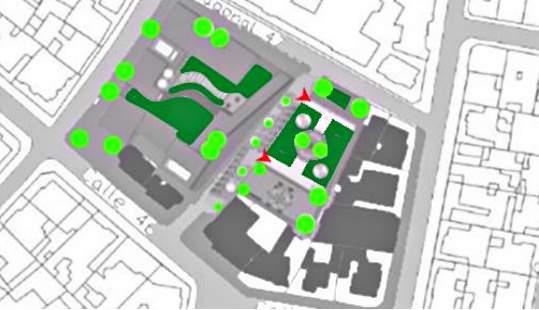

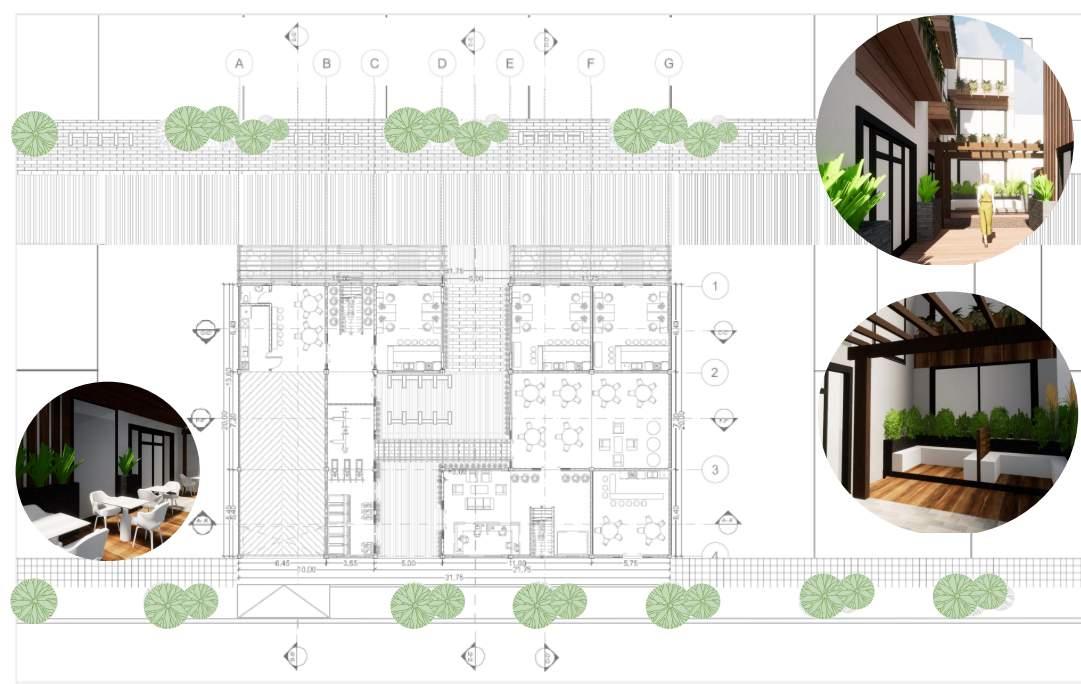

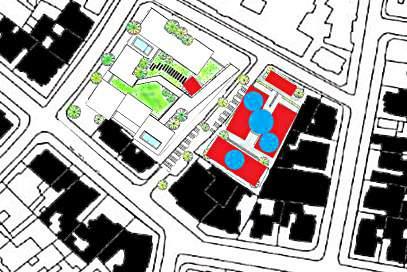

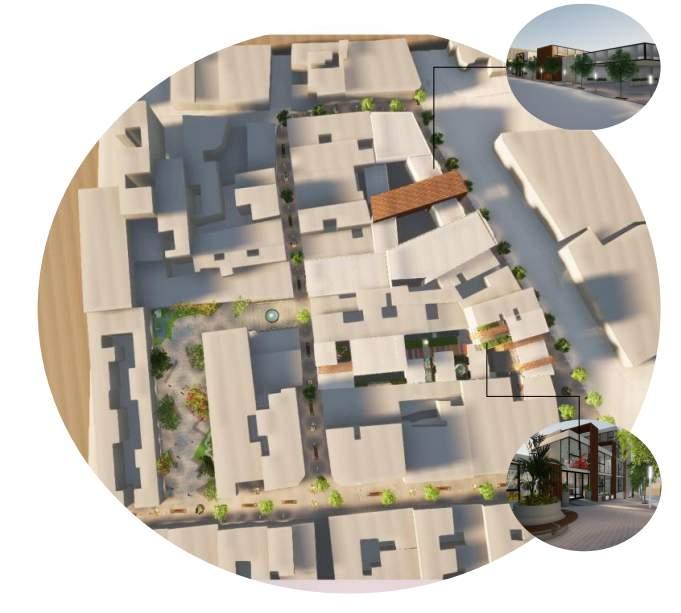

PLANTA DE DISEÑO

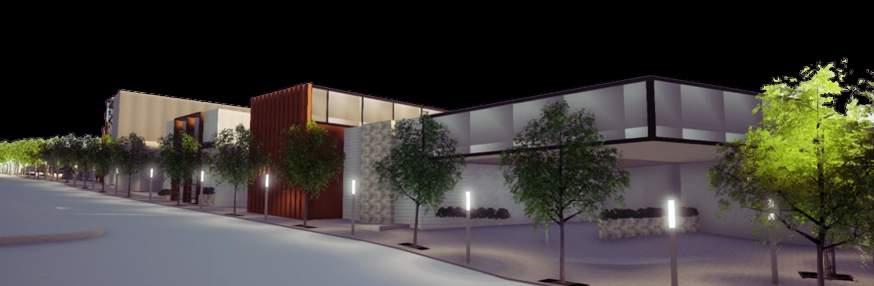

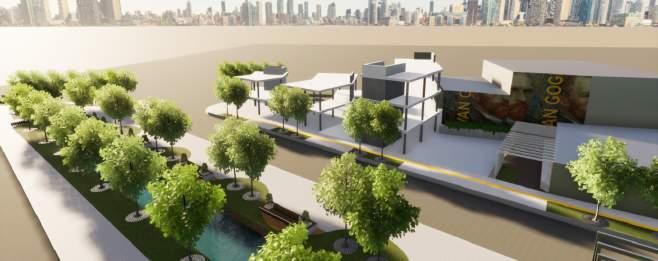

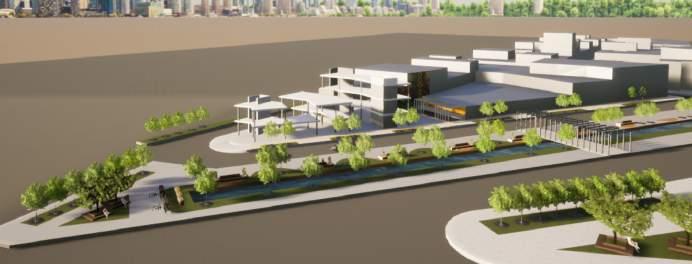

PERSPECTIVAS

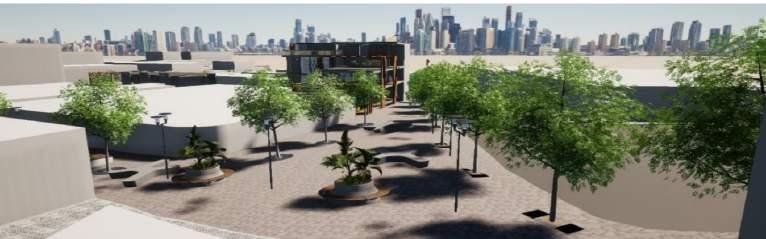

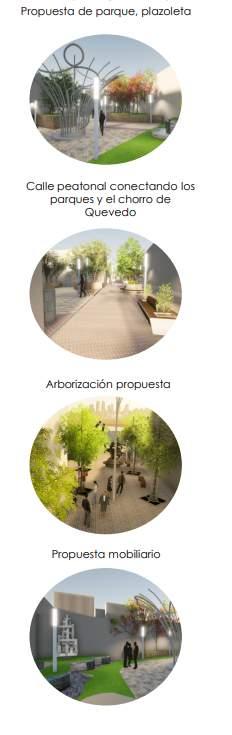

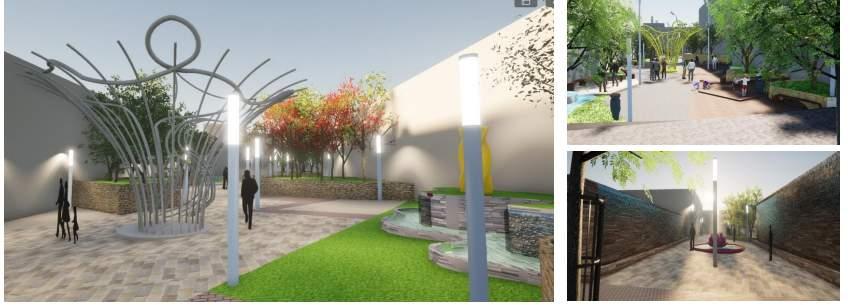

SISTEMA DE PERMANENCIAS

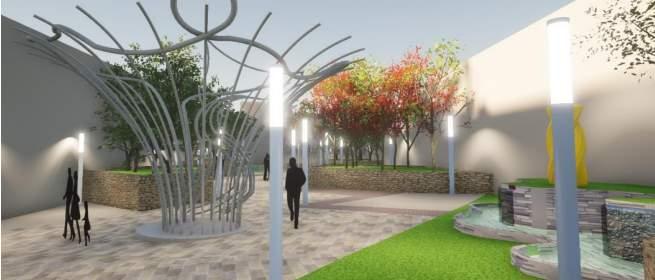

Para el aprovechamiento de los lotes vacíos se genero una plazoleta urbana, dándole así al sector un área verde y un lugar de interacción social para las personas que transitan por allí

C O R T E S

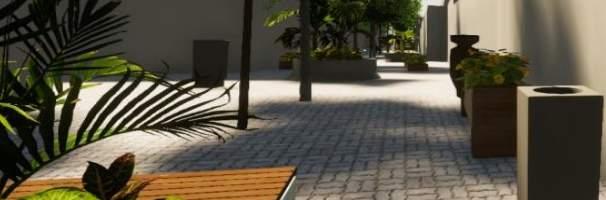

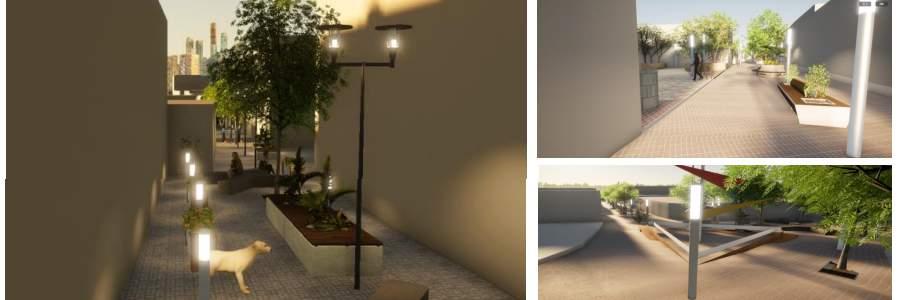

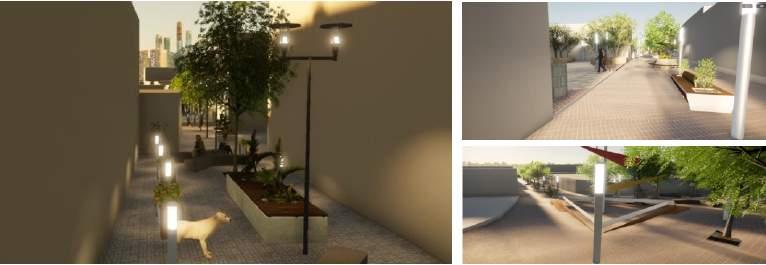

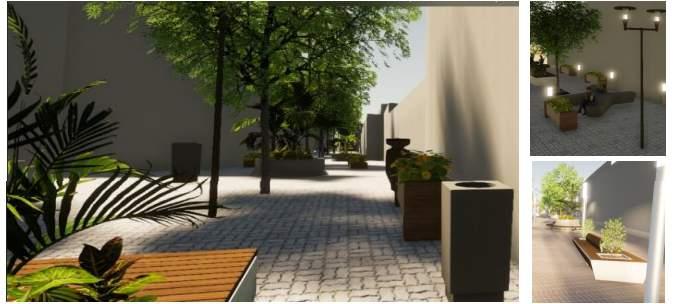

CALLE PEATONAL

Se genero la peatonalización de la calle 3 dándole un recorrido natural, con zonas verdes y zonas de descanso para las personas que transiten por allí

SISTEMA DE MOBILIARIO

Se genera un mobiliario usando formas básicas y sencillas las cuales se ubicaran a lo largo de la calle peatonal generando así un ritmo y repetición de estas También dándole un uso de descanso para las personas que transiten a lo largo de esta calle

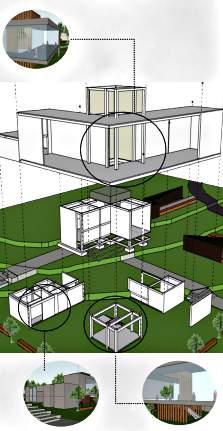

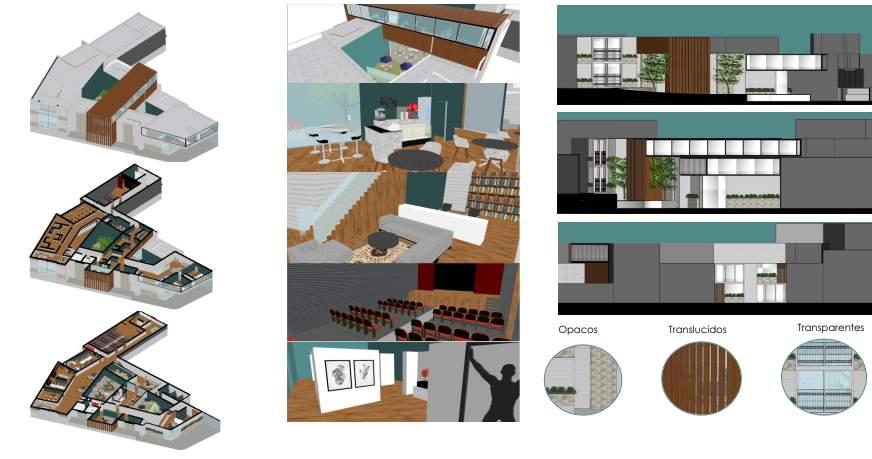

PLANTAS AXONOMETRICAS PERSPECTIVAS INTERIORES MATERIALIDAD

Transparentes Translucidos Transparentes 41

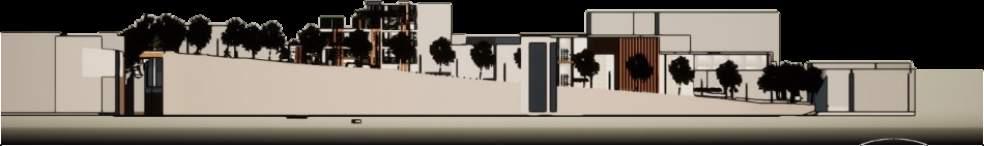

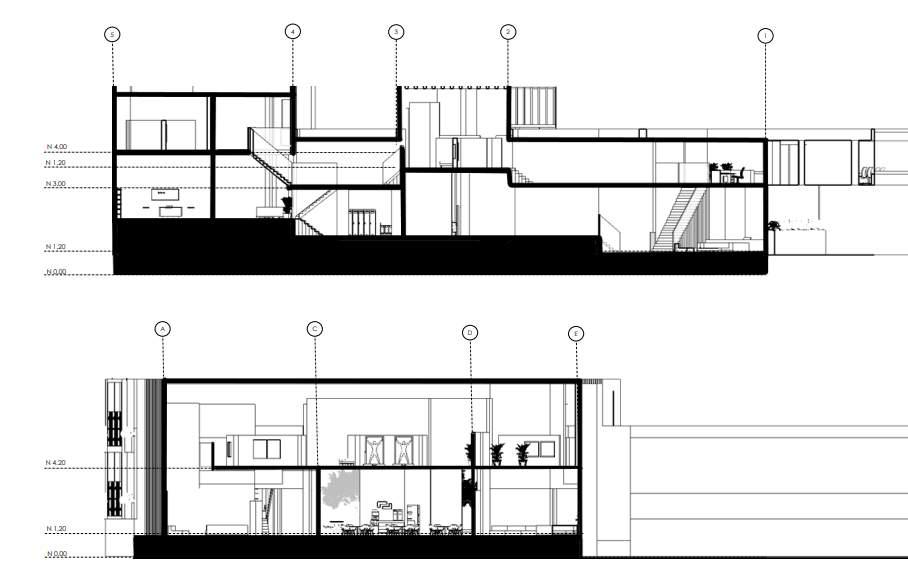

CORTE A A'

CORTE B B'

P L A N I M E T R I A

PLANTA PRIMER NIVEL PLANTA SEGUNDO NIVEL

SISTEMA DE CIMENTACIÓN SUPERFICIAL

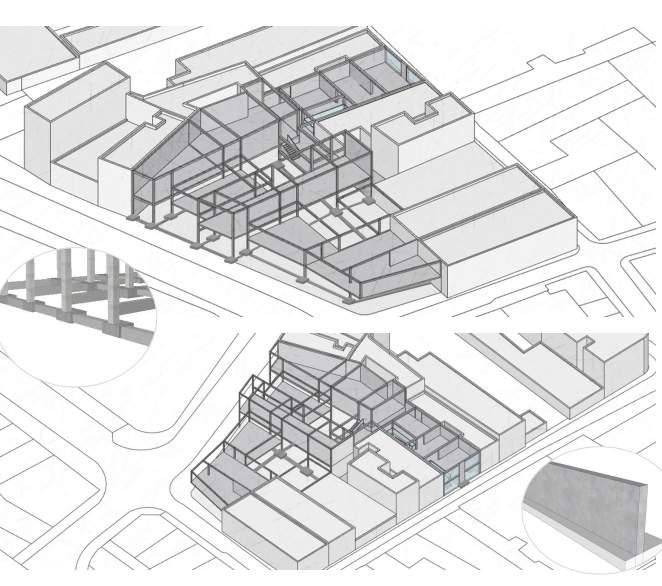

ZAPATAS AISLADAS Y MUROS ESTRUCTURALES

Se trabajaran con un sistema estructural en hormigón armado usando un sistema de cimentación superficial por medio de zapatas aisladas y muros estructurales para darle también un mayor soporte al voladizo que se presenta

Muros portantes

EN EL PROYECTO PLANTA ESQUEMÁTICA DE ZONAS AFERENTES

SISTEMA DE CIMENTACIÓN SUPERFICIAL

SISTEMA DE ENTREPISOS

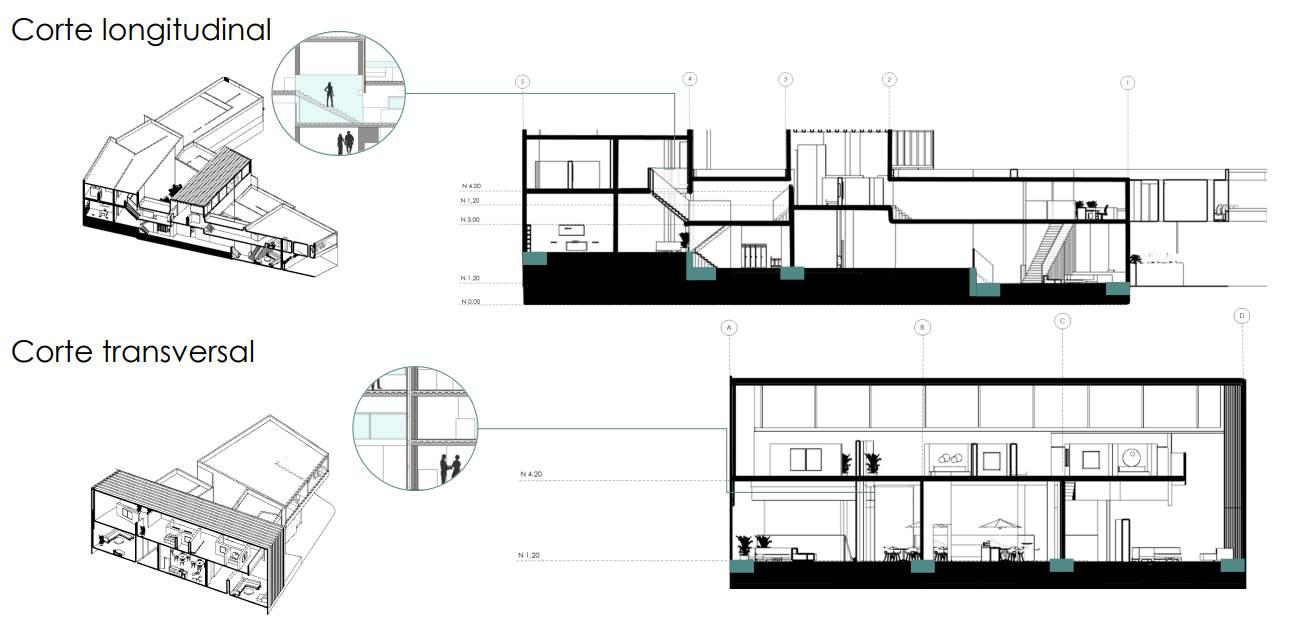

Corte longitudinal

Transparentes

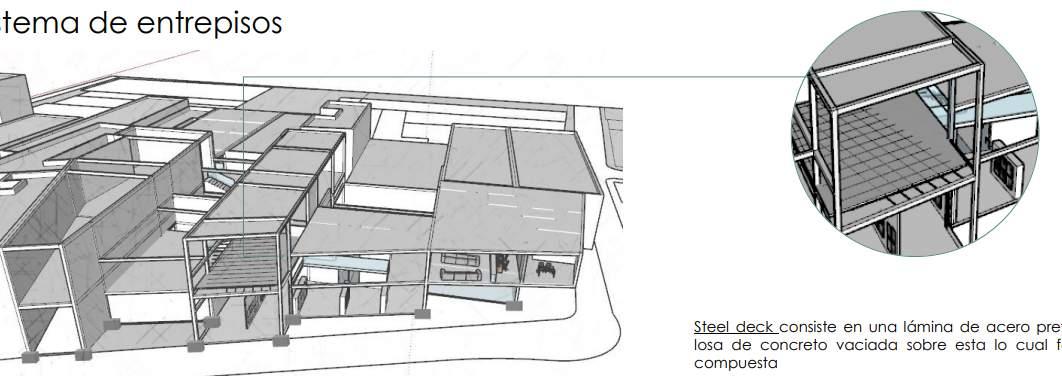

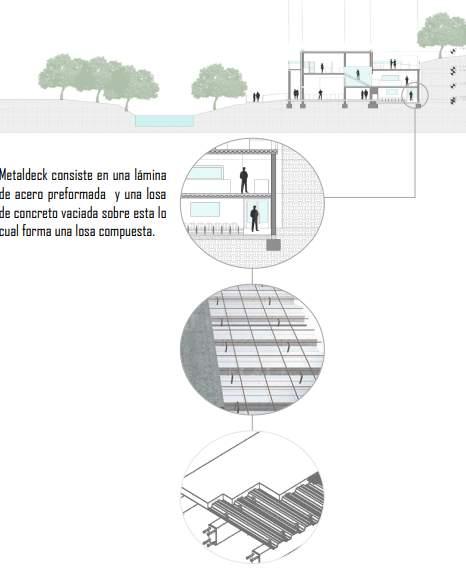

Steel deck consiste en una lámina de acero preformada y una losa de concreto vaciada sobre esta lo cual forma una losa compuesta

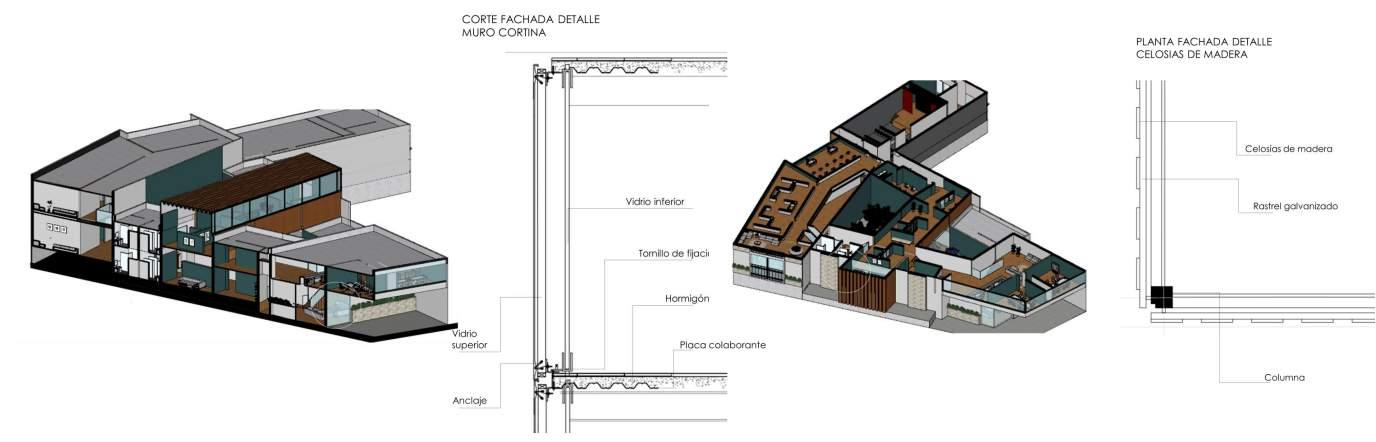

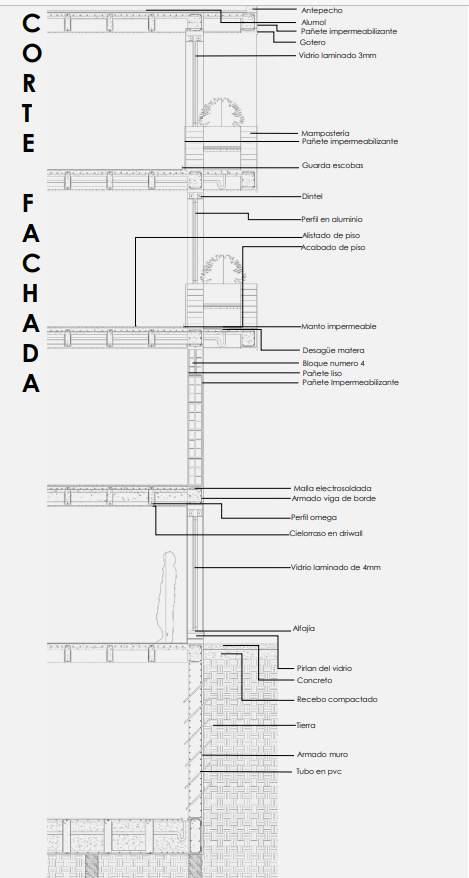

CORTE FACHADA DETALLE

Transparentes

Corte transversal

H A

¿ C ó m o c u a l i f i c o e l ¿ C ó m o c u a l i f i c o e l h á b i t a t e n e l q u e h á b i t a t e n e l q u e a c t u ó ? a c t u ó ?

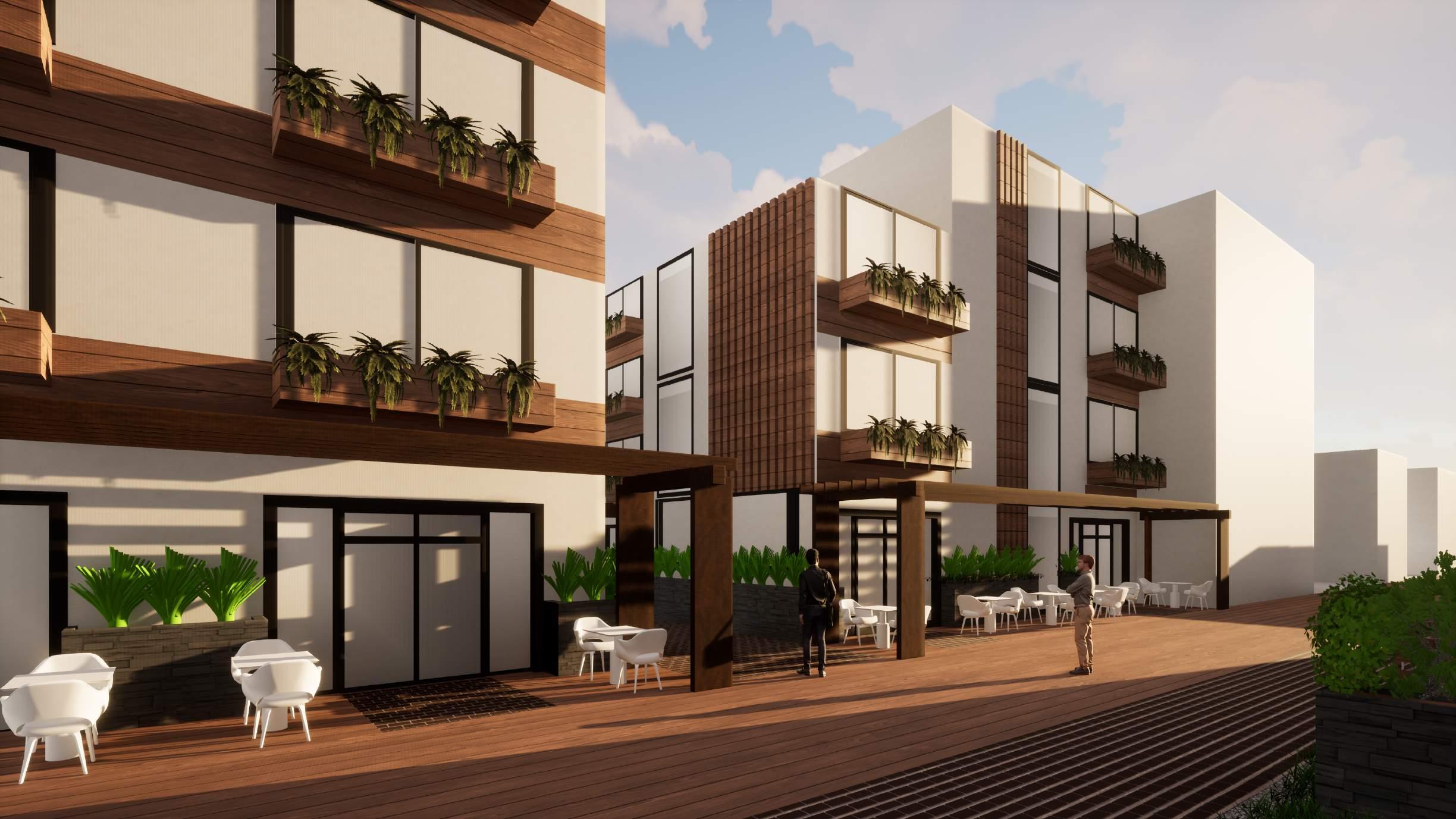

P R O Y E C T O D E V I V I E N D A M U L T I F A M I L I A R

P 3 N P 3

B I T A

H A B I T A T

L I B R E R Í A

P R O Y E C T O D E V I V I E N D A M U

Ciertamente, esta zona es un nodo de problemáticas sociales, de seguridad, de espacio público e incluso de ambiente, que han incidido en la calidad de vida y el bienestar de los residentes del barrio. Se plantea un proyecto de vivienda multifamiliar mejorando el espacio publico, generando lugares accesibles para la comunidad que reside en este sector.

L T I F A M I L I A R

MANZANA EXISTENTE

L O C A L I Z A C I Ó N ESCALA GENERAL ESCALA CONTEXTUAL ESCALA PROYECTUAL BOGOTÁ L. DE LOS MARTIRES B SANTA FE

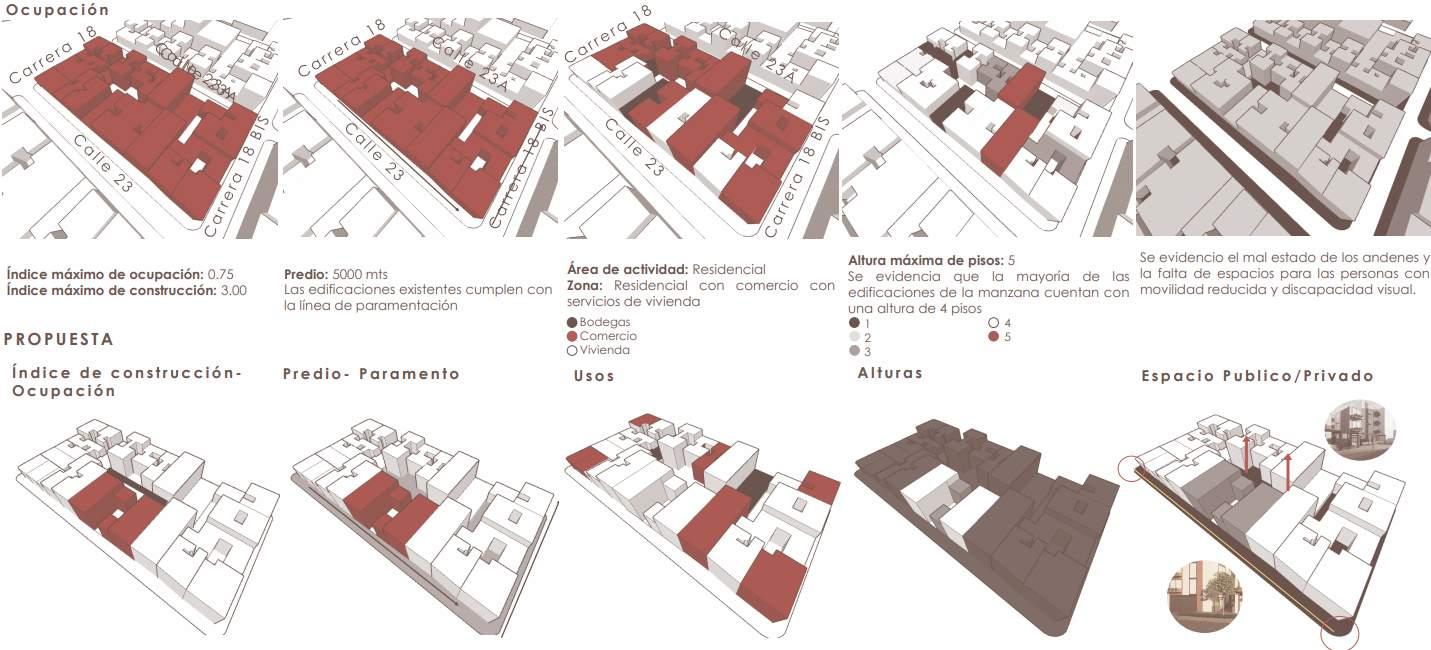

IND CE DE CONSTRUCC ÓN OCUPACIÓN PREDIO PARAMENTO USOS ALTURAS ESPAC O PUBL CO PRIVADO

PREDIO PARAMENTO USOS ALTURAS ESPAC O PUBL CO PRIVADO 48

PROPUESTA

IND

DE CONSTRUCCIÓN OCUPACIÓN

EXPLORACIÓN FORMAL FORMA DEL PROYECTO

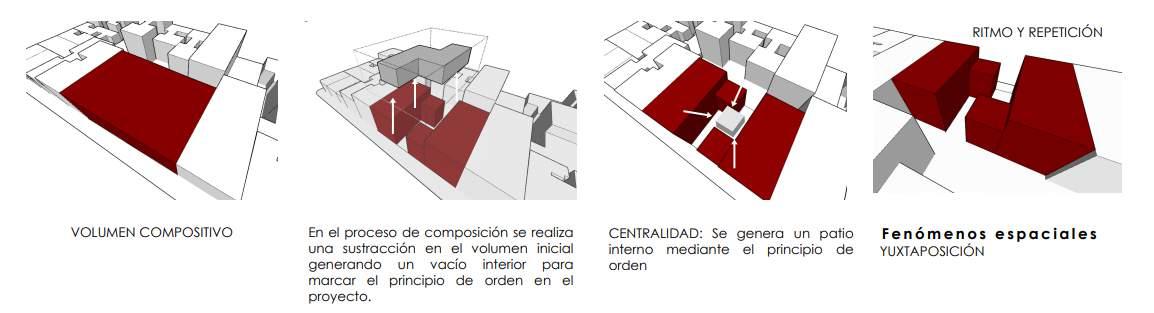

PROCESO COMPOSITIVO INICIAL MÉTODO DE COMPOSICIÓN PRINCIPIO DE ORDEN MECANISMO DE COMPOSICIÓN

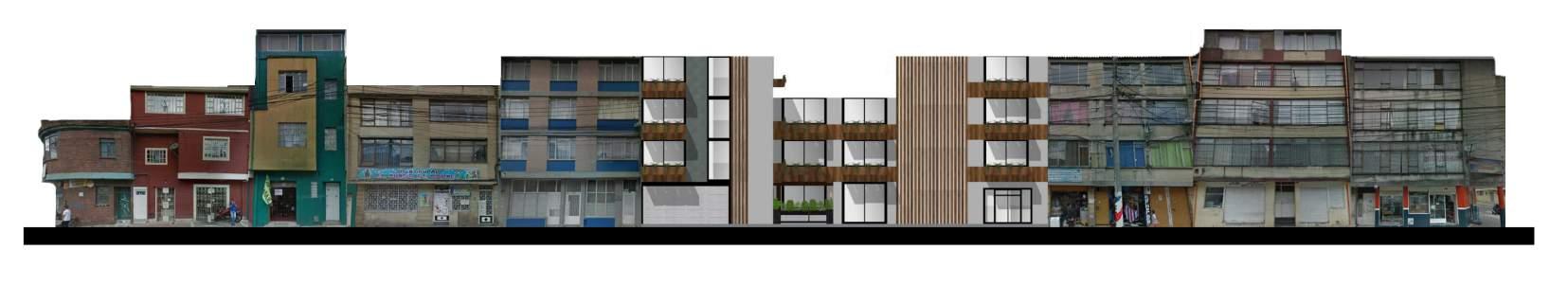

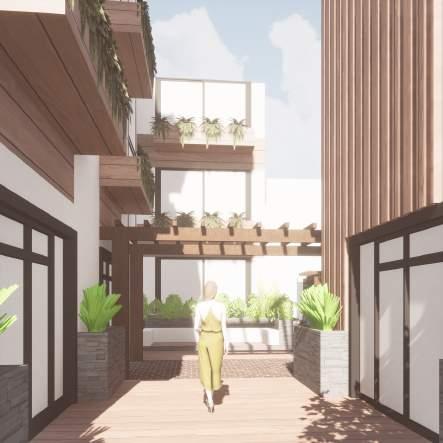

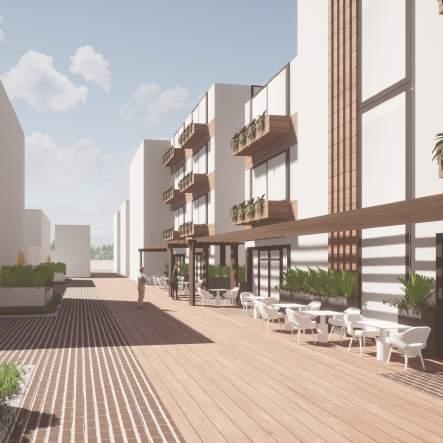

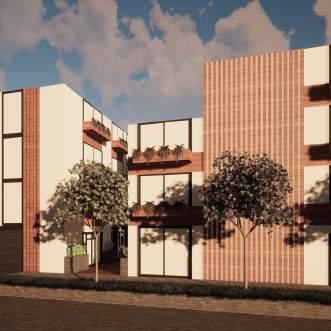

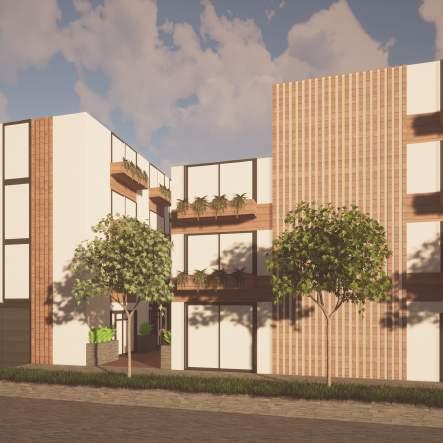

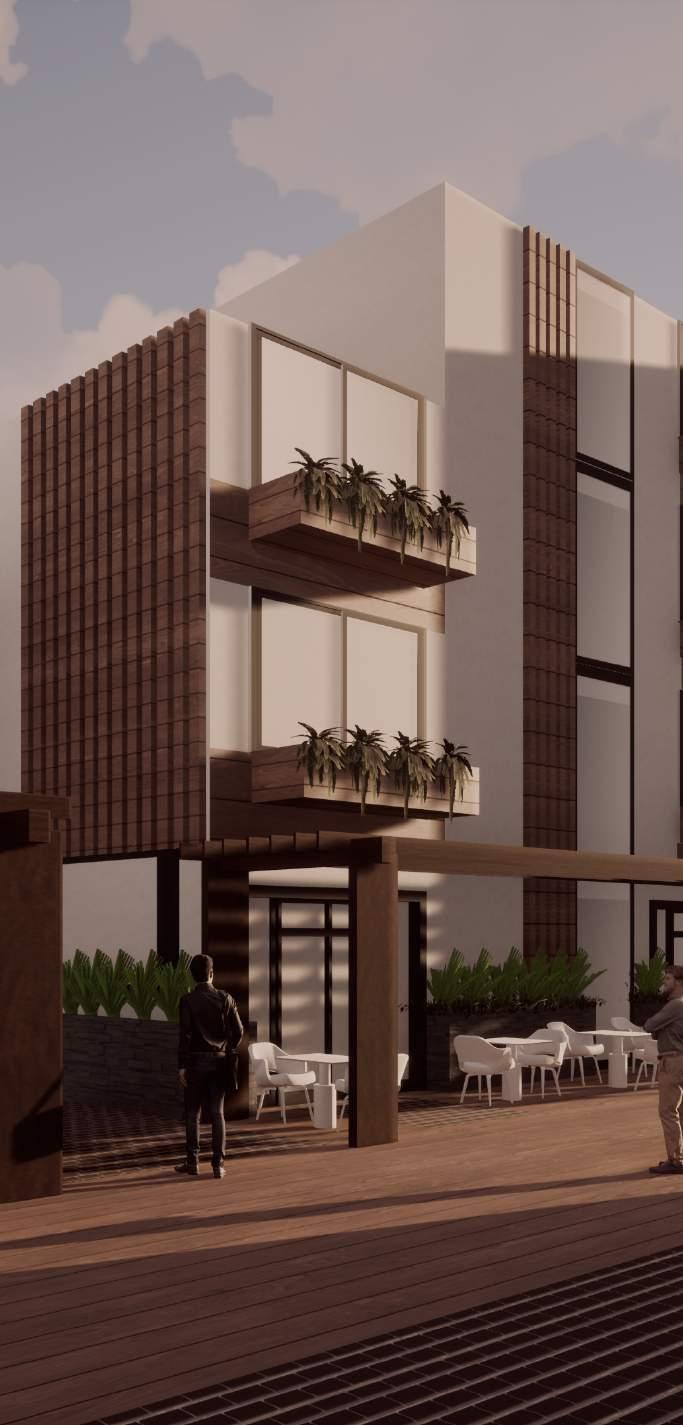

FACHADA PRINCIPAL EN RELACIÓN CON VECINOS

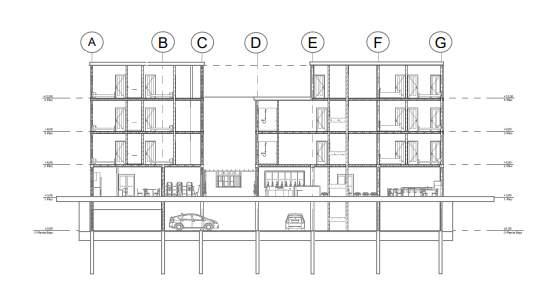

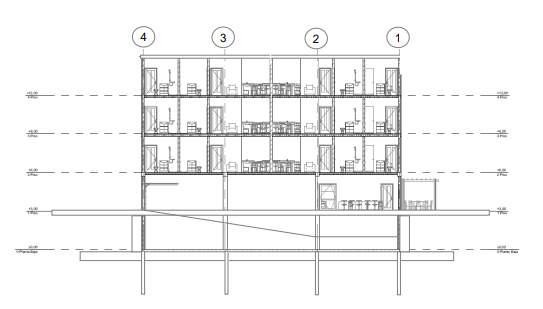

CORTE A A' CORTE B B'

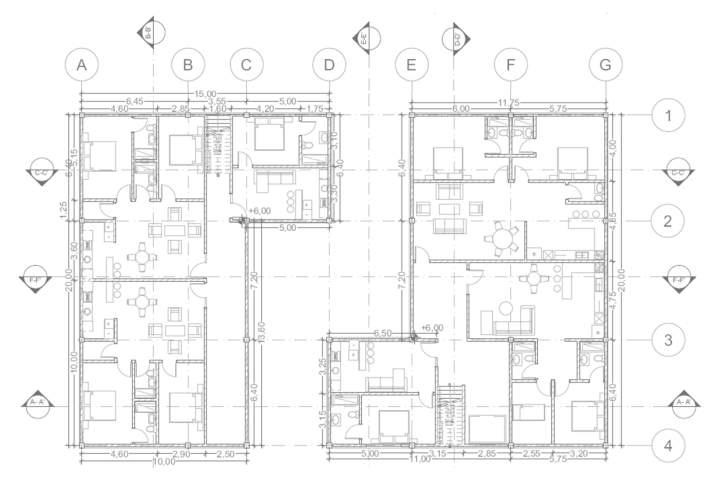

PRIMERA PLANTA PLANTA TIPO

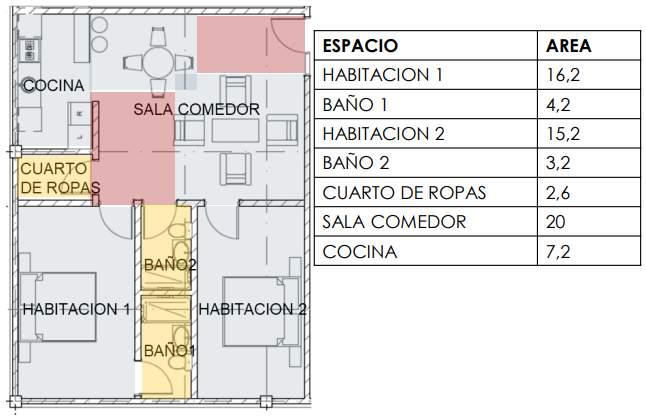

TIPOLOGIAS DE APARTAMENTOS

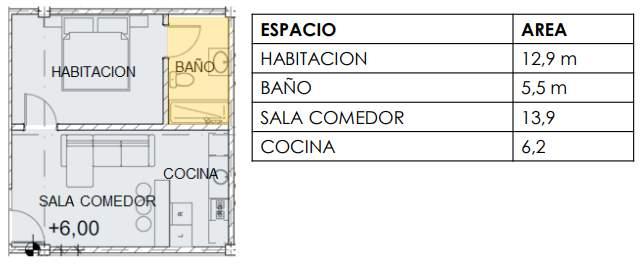

APARTA ESTUDIO 38 M

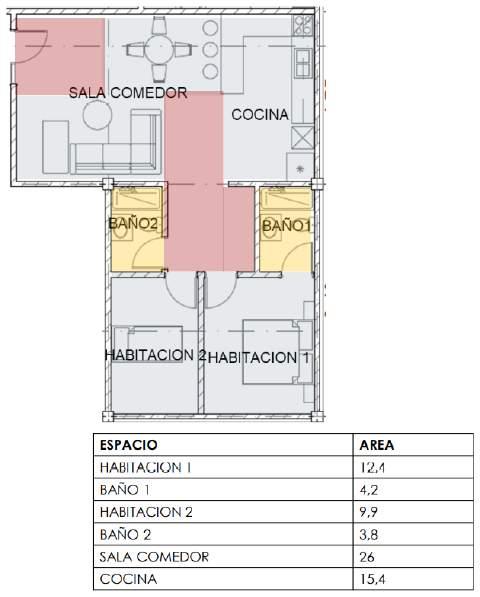

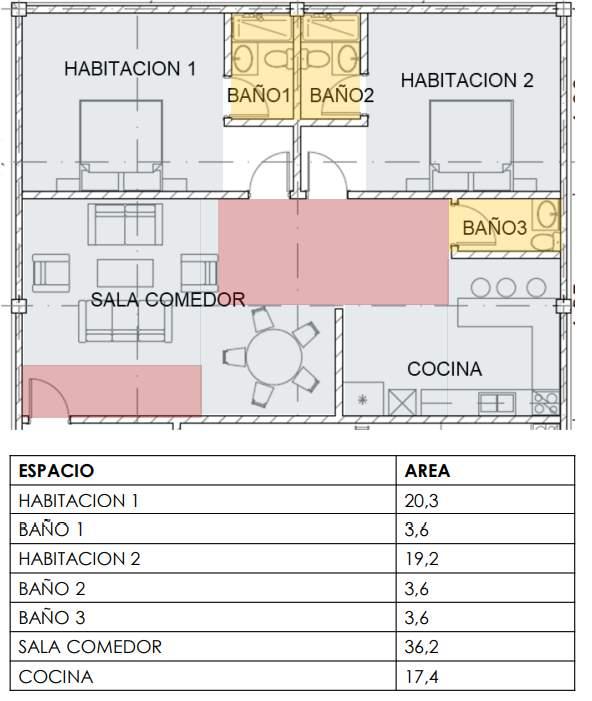

APARTAMENTO 2 HABITACIONES 75 M

APARTAMENTO 2 HABITACIONES 80 M

APARTAMENTO 2 HABITACIONES 103 M

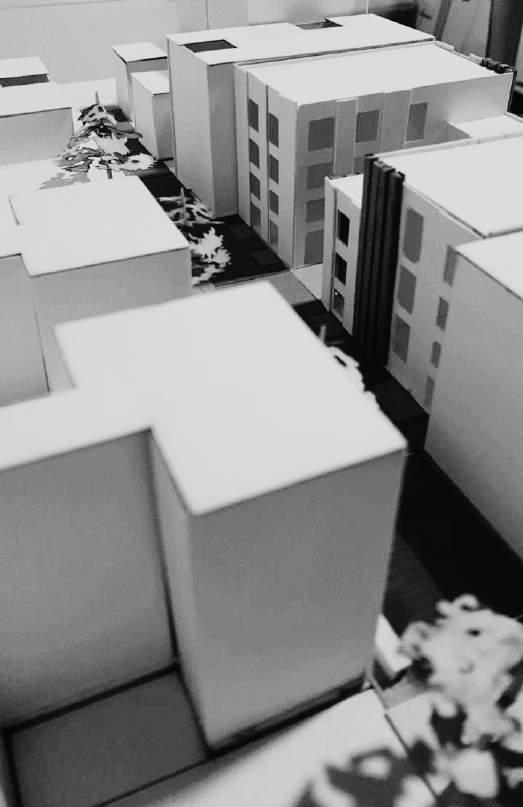

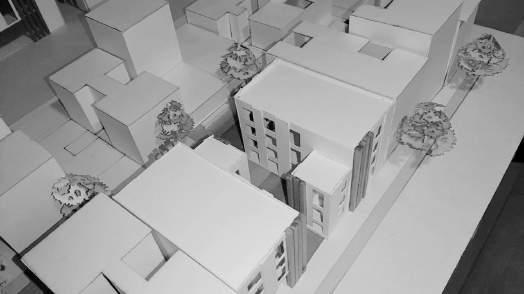

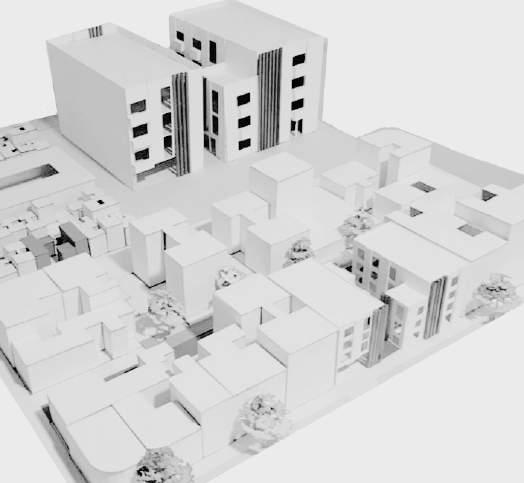

Maqueta Proyecto Multifamiliar Barrio Santa Fe

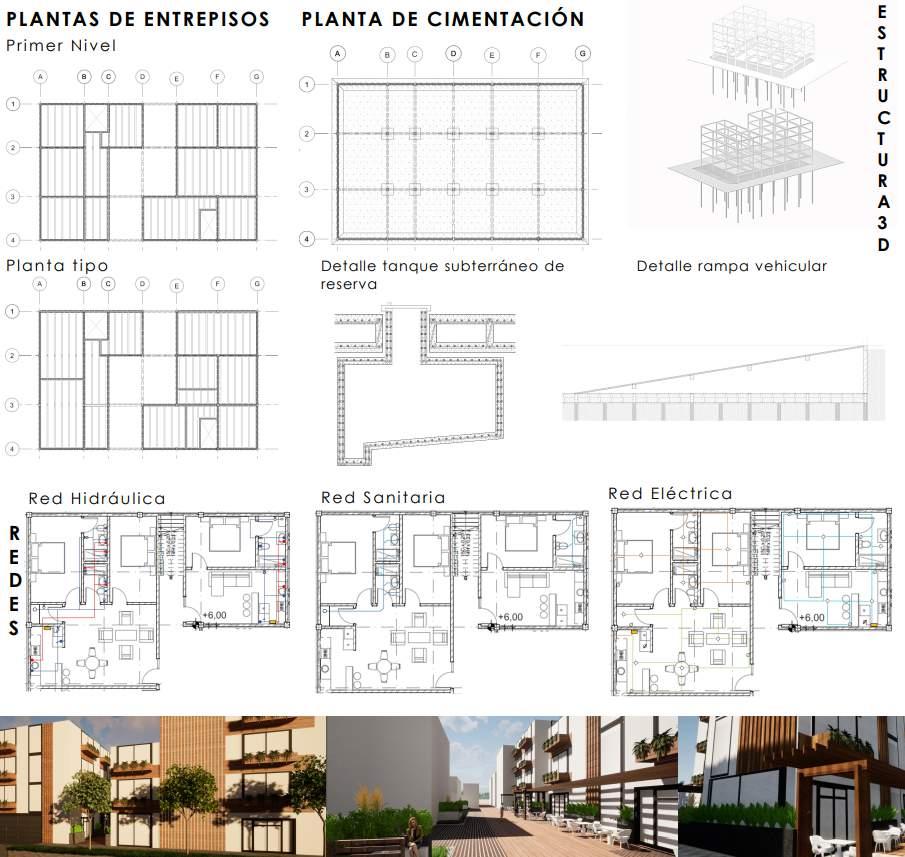

PLANTA DE ENTREPISOS PLANTA DE CIMENTACIÓN ESTRUCTURA 3D

L I B R E R Í A

Falta de mantenimiento y apropiación del rio, donde no hay un recorrido peatonal

L

disfrutar del eje

I B R E R Í A

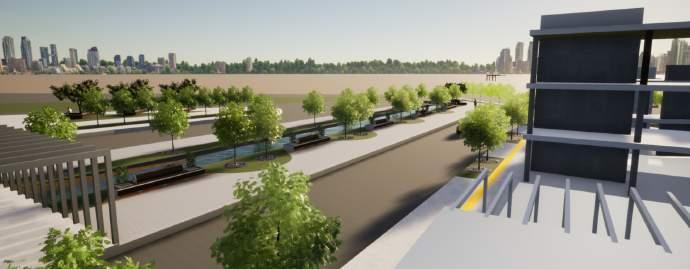

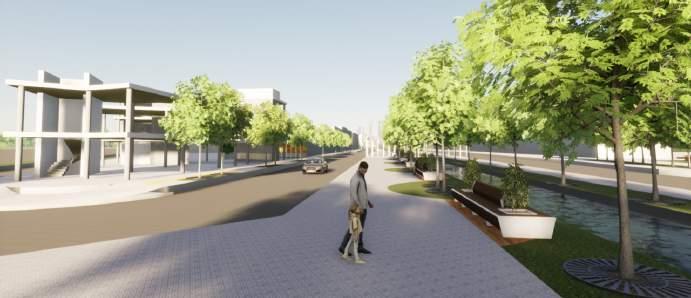

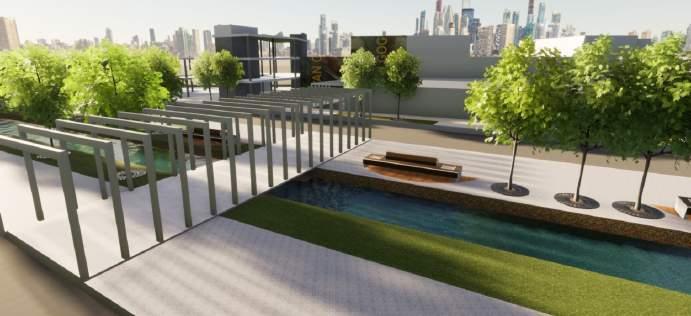

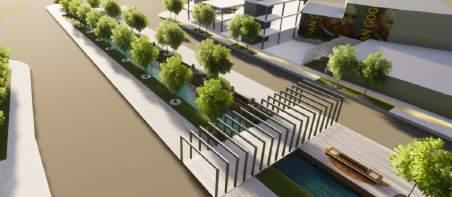

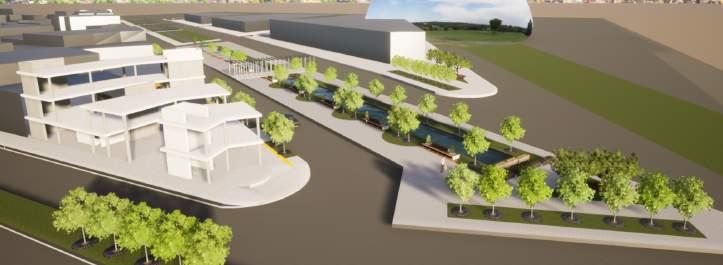

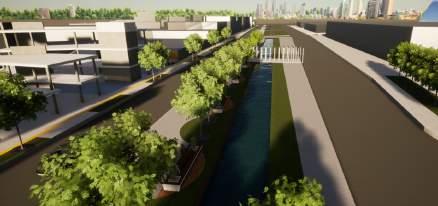

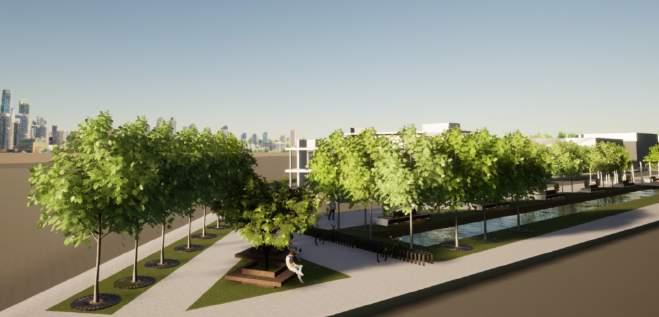

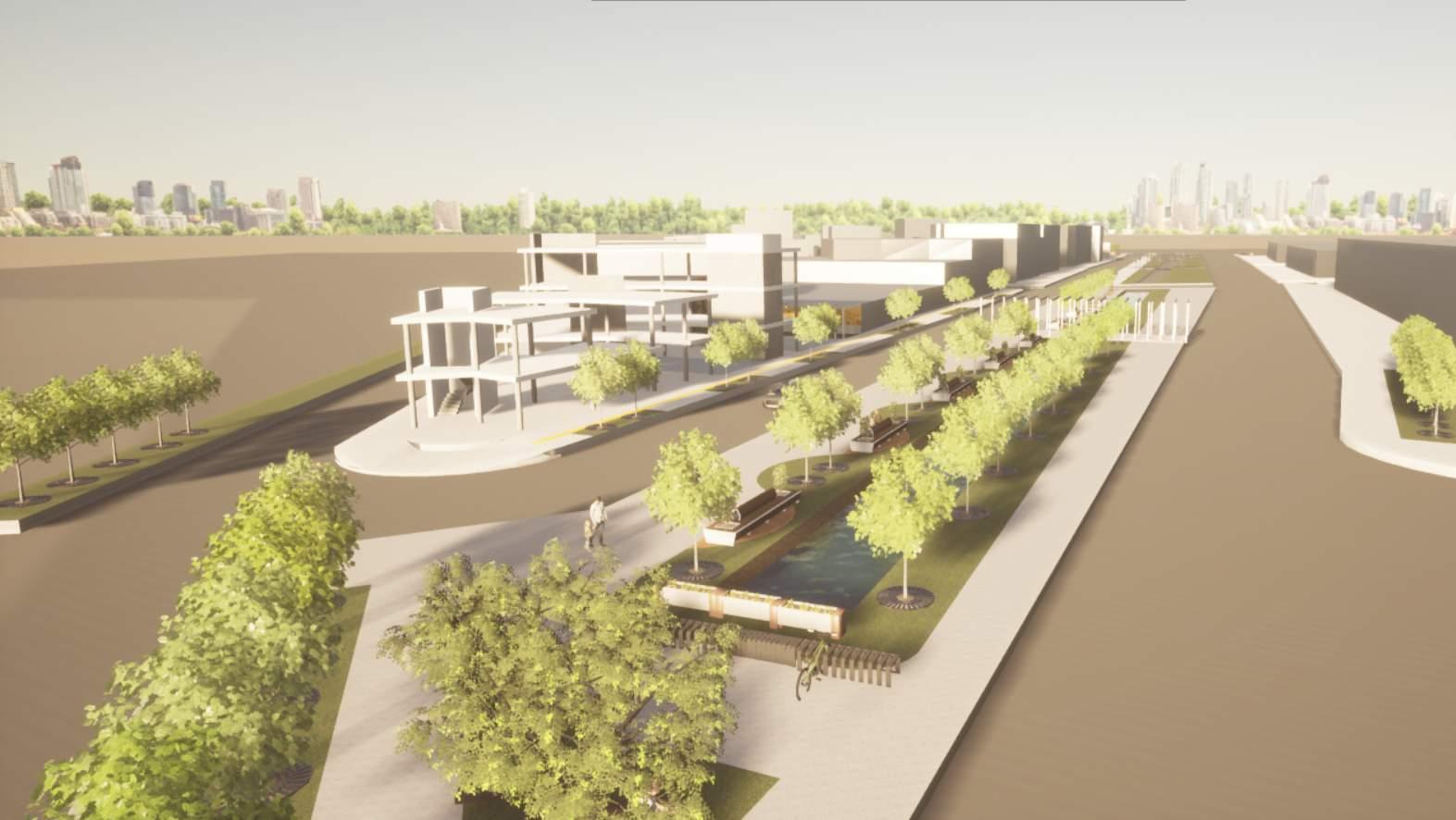

Para esto se plantea una revitalizacion del canal del Rio Arzobispo donde se busca el desarrollo de un recorrido que permita que los usuarios puedan

ambiental El proyecto se encuentra ubicado en la localidad de Teusaquillo en el barrio Santa Teresita entre la calle 45, la carrera 22 y la diagonal 42 A

zonas verdes de

Existen

espacio publico los cuales se pueden mejorar

S O P O R T U N I D A D E S

propone el

de estas zonas

D E B I L I D A D E

mejoramiento

implementando mobiliario urbano y manejando diferentes tipos de texturas de esta manera
