PORTAFOLIO
María Victoria Pedraza
Este Playfield es un proyecto recreativo que combina actividades como trampolines, muro de escalada y realidad aumentada. Busca romper con la rutina y está dirigido a usuarios de todas las edades, ofreciendo una experiencia interactiva y estimulante. La estructura, los espacios, la materialidad y la luz se utilizan para transmitir sensaciones a los usuarios. La luz desempeña un papel crucial en la interacción entre el usuario y el lugar, ya que la estructura se cierra por completo a un entorno caótico del cual el usuario desea escapar. La combinación de la luz y los espacios crea un entorno dinámico y estimulante que invita a explorar y disfrutar estas emocionantes instalaciones arquitectónicas.
ÍNDICE 01 Proceso de diseño del Proyecto.................................................................................. 02 Planos Arquitectónicos del Proyecto........................................................................ 03 Cortes Arquitectónicos del Proyecto......................................................................... 04 Fachada del Proyecto.................................................................................................... 05 Axonometrías del Proyecto......................................................................................... 06 Detalles Constructivos del Proyecto.......................................................................
01
PROCESO DE DISEÑO
01 02 03 04 05
El primer paso de este diseño fue entender el impacto que tendría el mismo en su entorno, para de esta manera darle un carácter ya sea tectónico o estereotómico. En este caso he decidido partir de un cubo para crear un componente estereotómico.
El sigueinte paso fue dividir el cubo en dos piezas, que serían las encargadas de darle funcionalidad al proyecto.
El tercer paso fue empezar a darle jerarquía al diseño, definiendo espacios que serían más grandes y otros más pequeños dependiendo de su funcionalidad.
Después, en busca de darle otro sentido al proyecto, se incorpora la tercera y última pieza, que es la que viene a aportar ligereza y un carácter mixto a la estructura, trayendo con ella un poco de lo que es tectónica.
Finalmente, el último paso fue jugar con las alturas y posición de los volúmenes y materiales dandole una significativa importancia a la luz.
02
Esta planta baja cuenta con las principales conexiones entre el exterior y el interior del proyecto. Además del atractivo principal del proyecto que es el muro de escalada.
15.00 15.00 10.00 9.75 5.25 15.00 10.00 20.00 0.40 9.20 0.40 4.60 5.40 13.50 1.50 15.00 0.40 14.20 0.40 15.00 30.00 20.00 30.00 A B C D E F G 1 2 3 4 5 6 ZONA DE ESCALADA Nv: 1.50 Nv: 1.50 7 8 AV. MARIETA DE VEINTIMILLA AV. JUAN BENIGNO VELA INGRESO 1 N 10m 5 0 ESCALA GRÁFICA A A´ B B´ C C´ Nv:+/0.00 INGRESO PRINCIPAL PLANTA BAJA Nv:
-1,50
La primera planta contiene un gran espacio de circulación que de la misma manera conecta el entorno con el proyecto, además de que encontramos el primer espacio de servicio público, el baño, y los accesos principales al edificio.
3.20 8.85 2.95 1.40 12.20 1.40 10.00 10.00 0.40 9.20 0.40 4.60 5.40 20.00 0.20 14.60 0.20 0.40 14.20 0.40 30.00 9.75 5.25 15.00 30.00 1.70 3.15 0.30 3.54 0.30 5.50 0.30 4.55 0.30 20.00 0.30 3.82 0.30 5.43 0.30 4.55 0.300.40 4.45 0.40 9.35 0.40 Nv: + 0.20 Nv: - 1.50 Nv: - 1.50 ASCENSOR ZONA DE ESCALADA AV. JUAN BENIGNO VELA AV. MARIETA DE VEINTIMILLA INGRESO 1 INGRESO 2 N 10m 5 0 ESCALA GRÁFICA A A´ B B´ C C´ A B C D E F G 1 2 3 4 5 6 7 8 Nv:+/0.00 INGRESO PRINCIPAL PRIMERA PLANTA Nv: +
0,20
SEGUNDA PLANTA
Nv: + 3,00
16.40 12.20 1.40 14.98 0.40 14.22 0.40 30.00 1.70 3.15 0.30 3.54 0.30 5.50 0.30 4.55 0.30 20.00 30.00 0.30 3.82 0.30 5.43 0.30 4.55 0.300.40 4.45 0.40 9.35 0.40 10.00 10.00 0.40 9.20 0.40 4.60 5.40 20.00 Nv: - 1.50 Nv: 1.50 ASCENSOR ZONA DE ESCALADA Nv:+ 3.00 Nv:+ 3.00 ZONA DE REALIDAD AUMENTADA ZONA DE REALIDAD AUMENTADA N 10m 5 0 ESCALA GRÁFICA A A´ B B´ C C´ A B C D E F G 1 2 3 4 5 6 7 8 Nv:+/0.00
En nuestra segunda planta encontramos el área de realidad virtual, este es un espacio que le permite al usuario ditraerse mediante el uso de la tecnología. Tambien podemos observar que en esta planta contamos con un espacio de observación 360.
Nv: + 6,00
Finalmente, nuestra última planta cuenta con la atracción de trampolines, espacio del que podrán disfrutar usuarios de todas las edades. De igual manera para otro tipo de usuario que prefiera pasar un momento tranquilo y de relajación, la tercera planta cuenta con una red de glamping.
TERCERA PLANTA
1.70 3.15 0.30 3.54 0.30 5.50 0.30 4.55 0.30 20.00 30.00 0.30 3.82 0.30 5.43 0.30 4.55 0.300.40 4.45 0.40 9.35 0.40 16.40 12.20 1.40 14.98 0.40 14.22 0.40 30.00 10.00 10.00 0.40 9.20 0.40 4.60 5.40 20.00 Nv: - 1.50 Nv: - 1.50 ASCENSOR ZONA DE ESCALADA ZONA DE DESCANSO CON MALLA ZONA DE TRAMPOLINES Nv:+ 6.00 Nv:+ 6.00 N 10m 5 0 ESCALA GRÁFICA A A´ B B´ C C´ A B C D E F G 1 2 3 4 5 6 7 8 Nv:+/0.00
03
CORTE A - A´
CORTE A-A´
En este corte observamos la simetría y organización de los espacios, además se puede notar como la accesibilidad es un tema clave y prioritario en el proyecto.
MARÍA VICTORIA PEDRAZA QUINTO ARQUITECTURA ESCALA 1:150 1 2 3 4 5 6 7 8 Nv: +/- 0.00 Nv: + 3.00 Nv: + 6.00 Nv: + 15.20 Nv: + 13.20 Nv: + 18.00 10m 5 0 ESCALA GRÁFICA D1
CORTE B-B´
El corte B-B´nos muestra un poco de lo que es la circulación vertical del proyecto, desde una perspectiva transversal del mismo.
CORTE B - B´
1 2 3 4 5 6 7 8 Nv: +/- 0.00 Nv: + 3.00 Nv: + 6.00 Nv: + 15.20 Nv: + 13.20 10m 5 0 ESCALA GRÁFICA D2
CORTE C-C´
El corte C-C´nos permite observar más una sección longitudinal del proyecto, además vemos como es el desarrollo vertical del mismo y los elementos constructivos que lo componen.
A B C D G F E Nv: +/- 0.00 Nv: 1.50 Nv: + 3.00 Nv: + 6.00 Nv: + 15.20 Nv: + 13.20 Nv: + 18.00 10m 5 0 ESCALA GRÁFICA D1 D3 D4 D5 CORTE C - C´

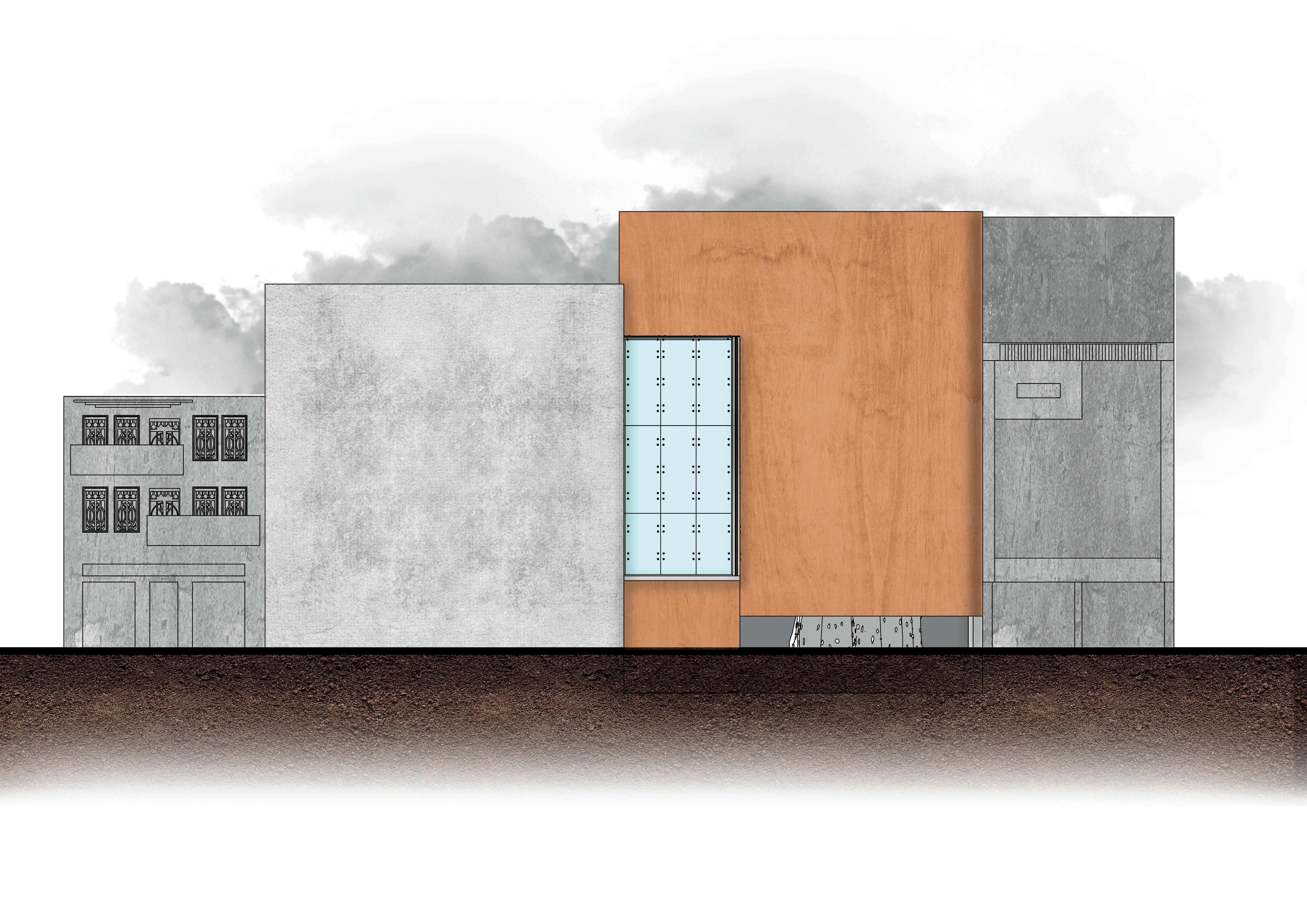

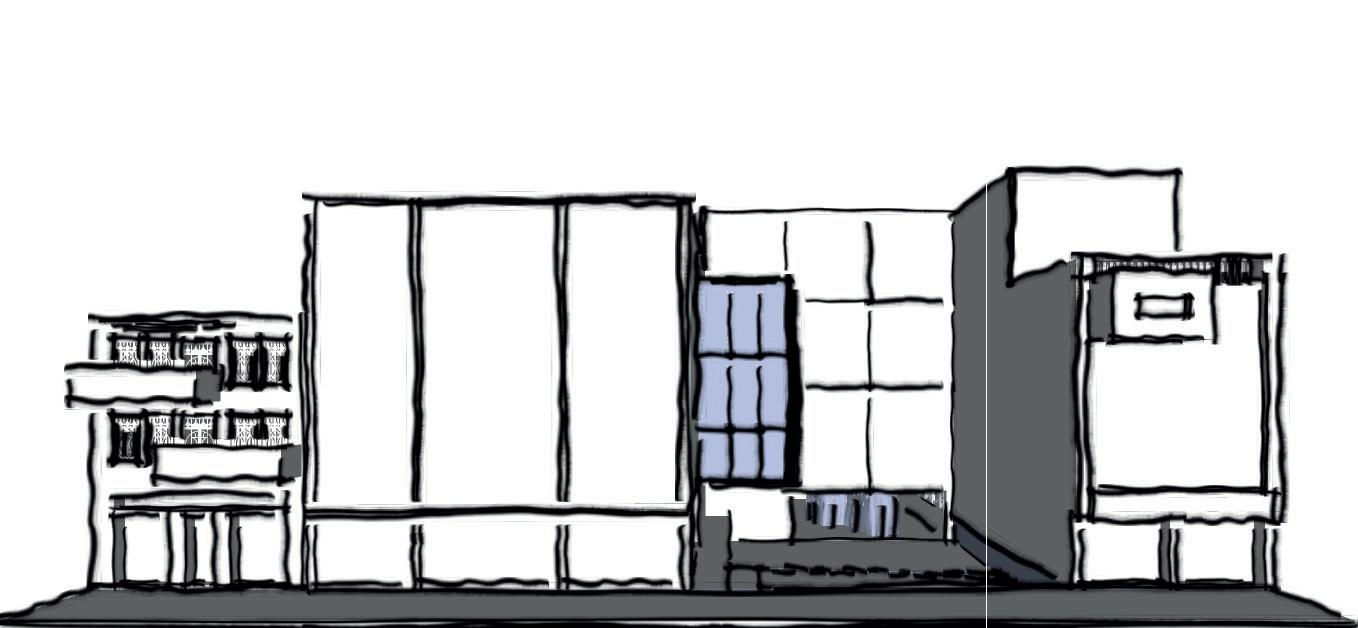

04
05
Axonometría Estructural Axonometría Funcional
Cubierta de viguetas y paneles de madera
Paneles de Vidrio
Marco de paneles de Vidrio
Doble altura
Revestimiento de hormigón
Losas de hormigón
Estructura de madera
Estructura de Hormigón
Tercera Planta
Trampolines
Segunda Planta
Zona realidad Virtual
Primera Planta
Zona de conexión exterior/interior
Planta baja
Muro de escalada
06
A A'
4. Viga de hormigón armado
DETALLE EN PLANTA DETALLE CORTE A - A´ ISOMETRÍA ESCALERA DE HORMIGÓN 01 03 04
3. Descanso escalera, hormigón armado
de
05 06 07 08 TABLA DE CONTENIDO
5. Estribos
acero
1. Huella escalera 30cm
2. Contrahuella escalera 18cm
6. Armado de acero
8. Losa de Hormigón
02
7. Escalera de Hormigón
TABLA DE CONTENIDO
A A'
1. Columna de madera 40cm x 40cm
2. Viga de madera 20cm x 20 cm
4. Losa de Hormigón armado
6. Viga de madera 20cm x 20 cm
8. Columna de madera 40cm x 40cm
9. Placa de aluminio para cimentación de viga
3. Pernos de refuerzo de la placa de cimentación
5. Empalme de caja y espiga entre viga y columna de madera
7. Placa de refuerzo para unión de viga y columna
ISOMETRÍA CONEXIÓN LOSA, VIGA, COLUMNA DETALLE EN PLANTA DETALLE CORTE A - A´ 01 02 03 04 05 06 07 08 09 10
10. Armado de varilla de acero para losa de hormigón
TABLA DE CONTENIDO
ISOMETRÍA CONEXIÓN COLUMNA, VIGA, ARMADO DE PARED
3. Armado de celosías Mediante empalmes
2. Columna de madera 40cm x 40cm
1. Viga de madera 20cm x 20cm
4. Vigueta horizontal que sostiene el armado
5. Columneta horizontal que sostiene el armado
7. Columneta horizontal que sostiene el armado
ISOMETRÍA ARMADO DE PARED DETALLE ENSAMBLE DE MADERA 01 02 03 04 05 06 07
6. Ensamble pendolón con pares
TABLA DE CONTENIDO
A A'
6. Columna de madera 40cm x 40cm
5. Viga de madera 20cm x 20 cm
4. Vigueta de madera 10cm x 10 cm
3. Pernos de conexión viga - vigueta
1. Pernos de conexión vigueta - panel de madera
2. Paneles de madera
DETALLE
PLANTA DETALLE CORTE A - A´
ISOMETRÍA CONEXIÓN COLUMNA, VIGA, CUBIERTA
EN
7. Pernos de conexión viga - vigueta
8. Vigueta de madera 10cm x 10 cm
01 02 03 04 05 06 07 08 09
9. Pernos de conexión viga - vigueta
ISOMETRÍA CONEXIÓN MARCO - PANELES DE VIDRIO ISOMETRÍA CONEXIÓN PANELES DE VIDRIO CON SISTEMA SPIDER
TABLA DE CONTENIDO
3. Angulo Soporte
4. Araña de Aluminio
5. Brazo Angulo Integrado
6. Tornillo Acero Inoxidable
7. Araña 2 brazos angulo
1. Marco de Madera en el que se ancla la araña del panel
2. Panel de vidrio templado
01 02 03 04 05 06 07
María Victoria Pedraza
