Portfolio Architecture
1
Centre de poteries
Architecture/
Projet de fin d’études
Logements collectifs
Architecture
2 Résidentiel, 50 studios
3
Bâtiment usage mixte
Architecture
ERP, Résidentiel
4
Conversion de prison de Mulhouse
Urbanisme/Architecture
Résidentiel, ERP ERP ERP
Architecture, Projet de fin d’études

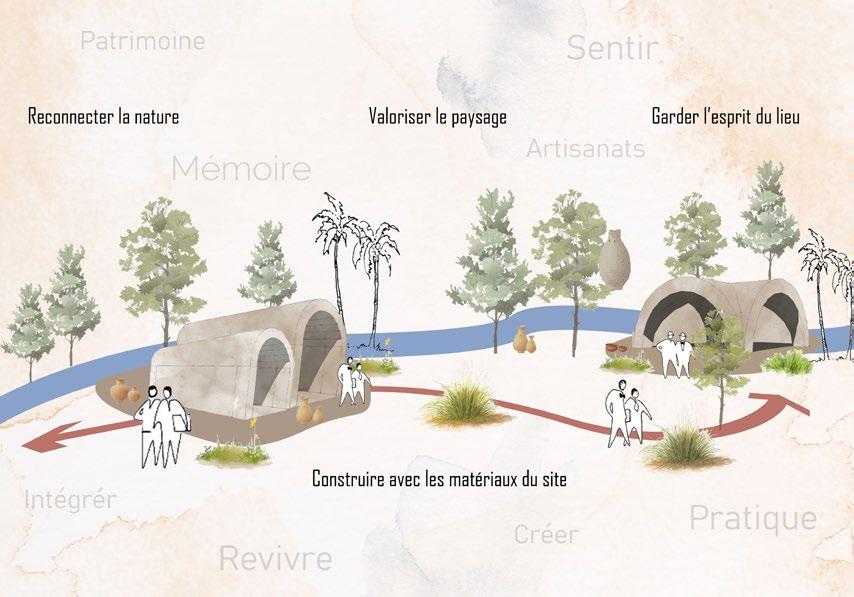

Stratégie
Remplier et couper la pente Respecter la direction du vent
Suivre une trame de voûtes Offrir une connexion visuelle

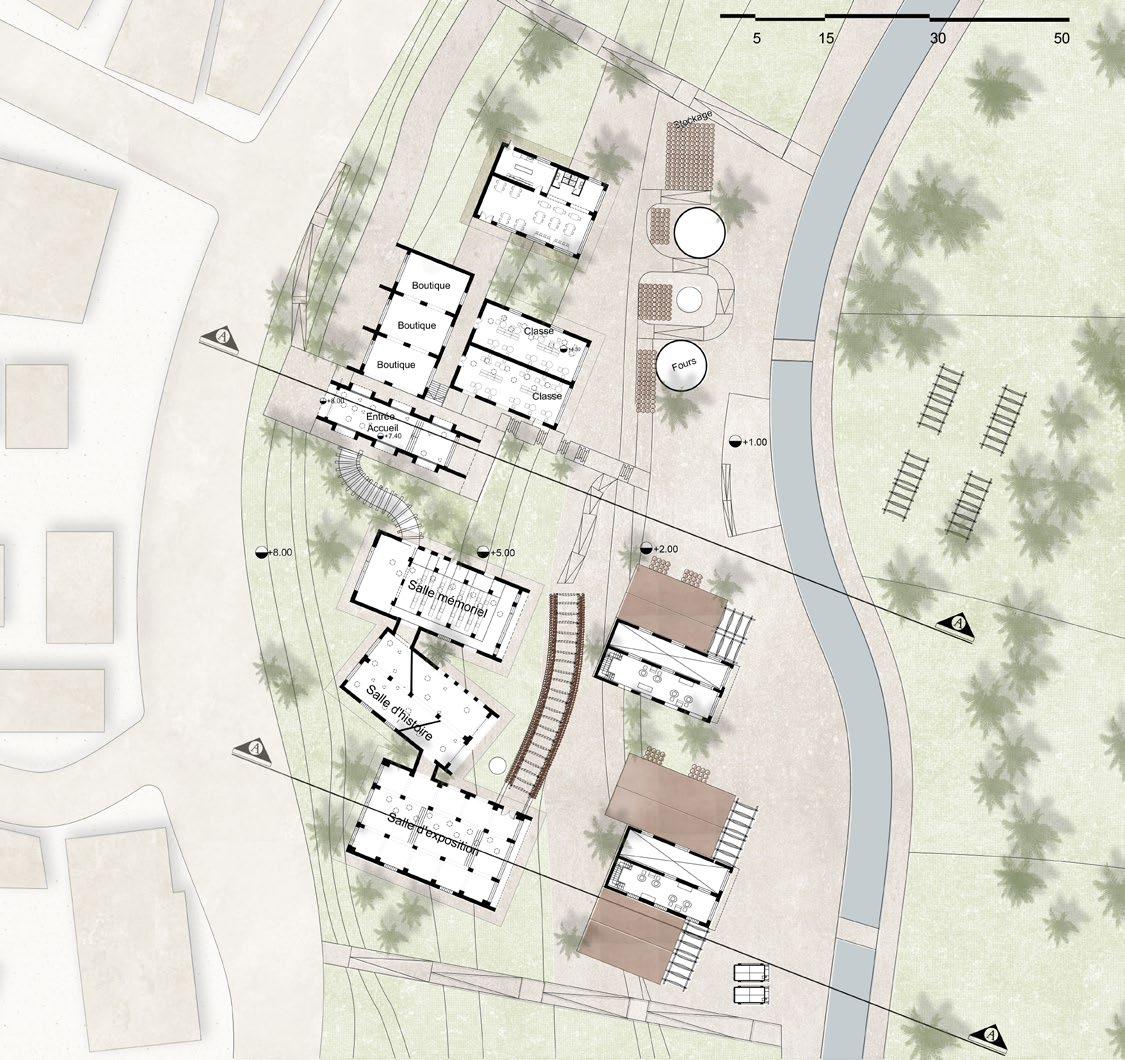

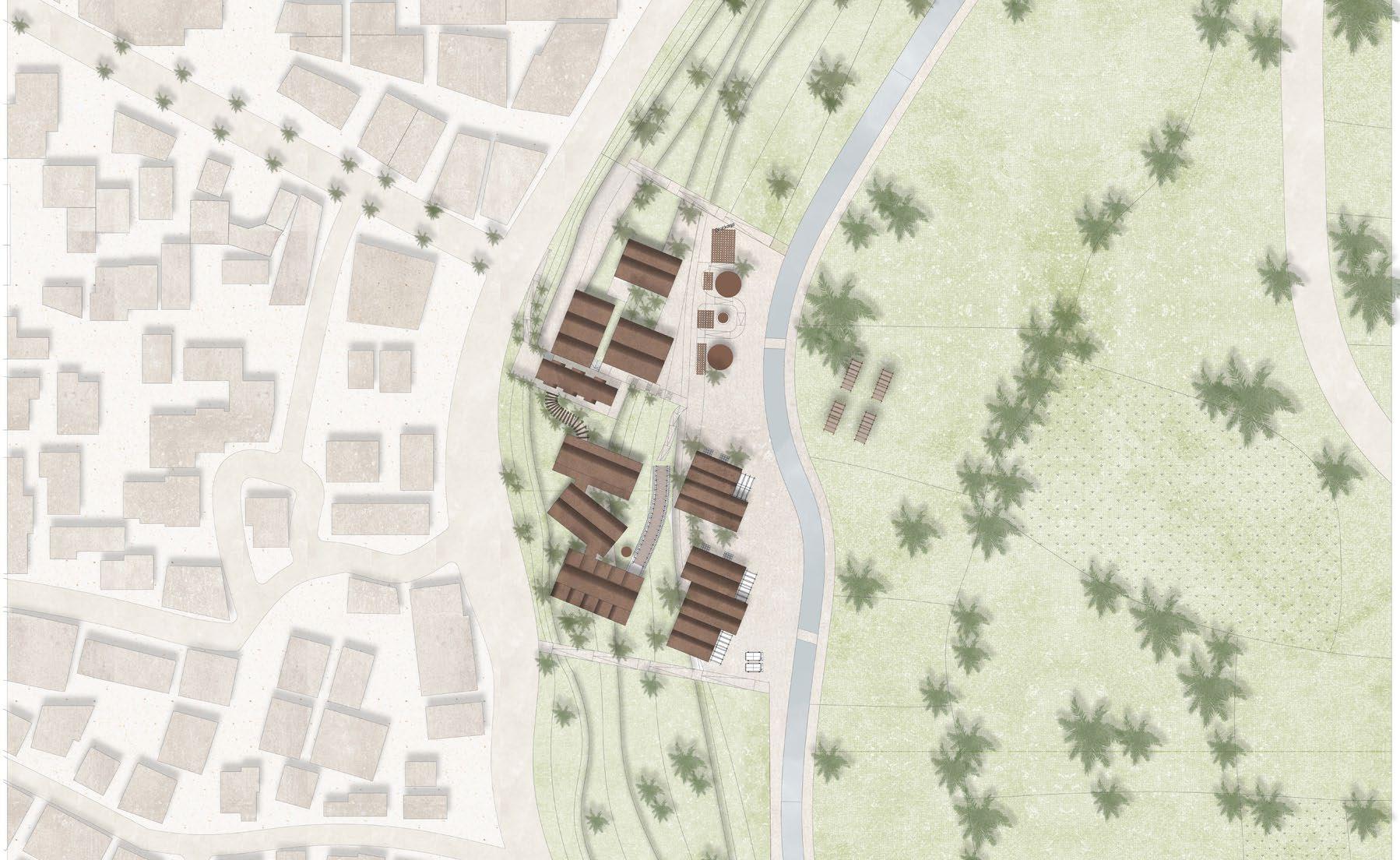

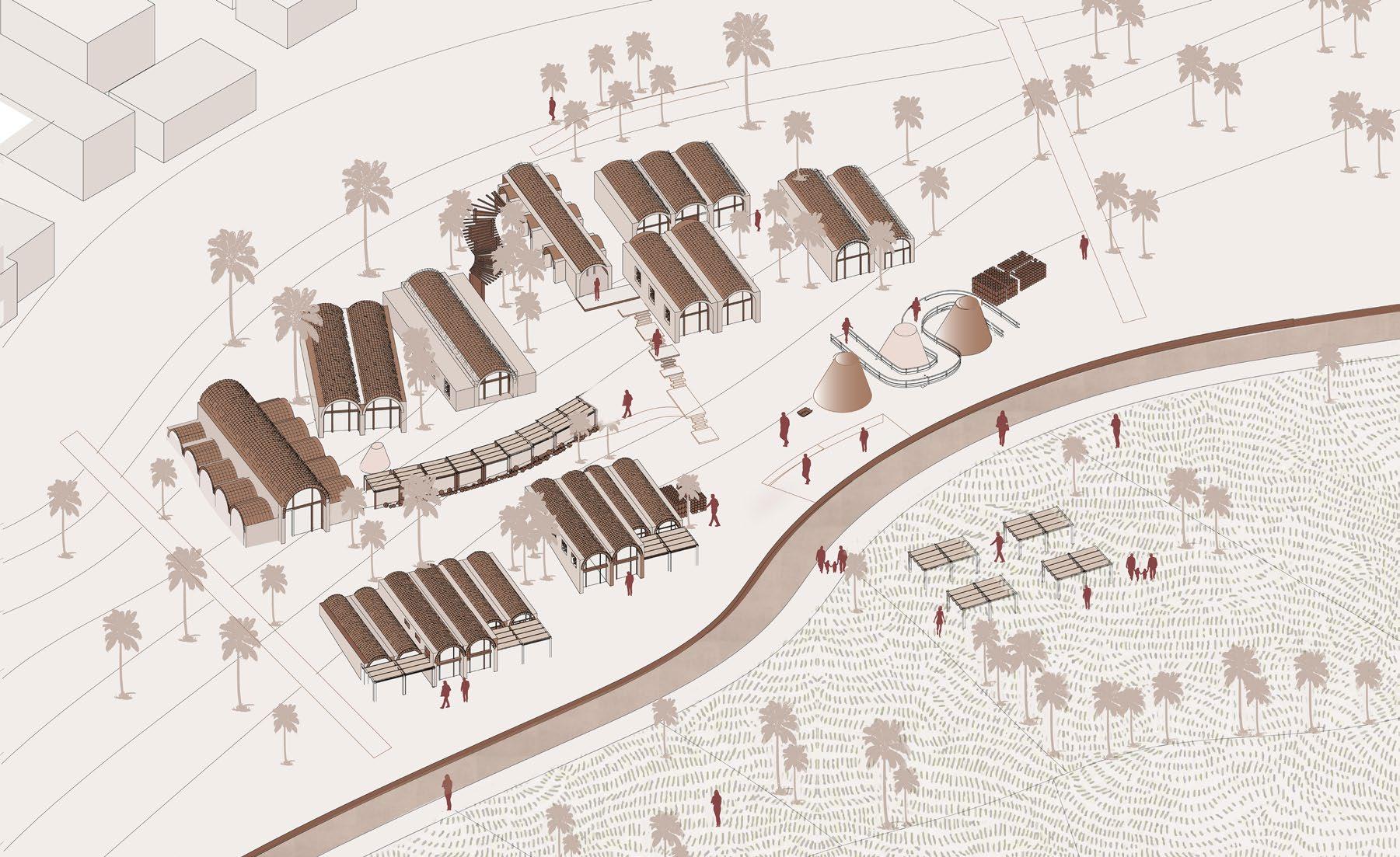

Implantation de paysage dans le projet
Connexion physique

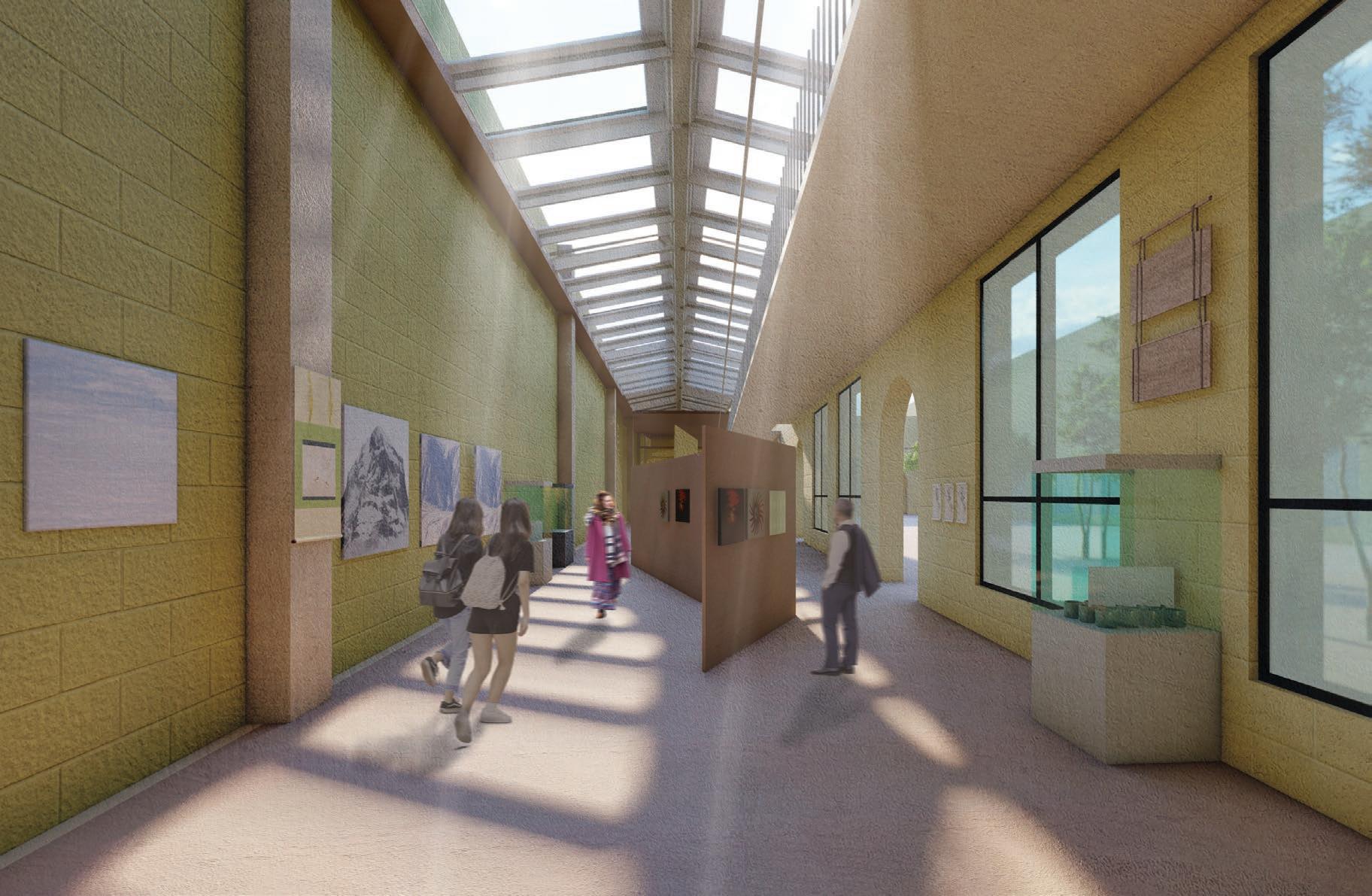

Salle d’exposition

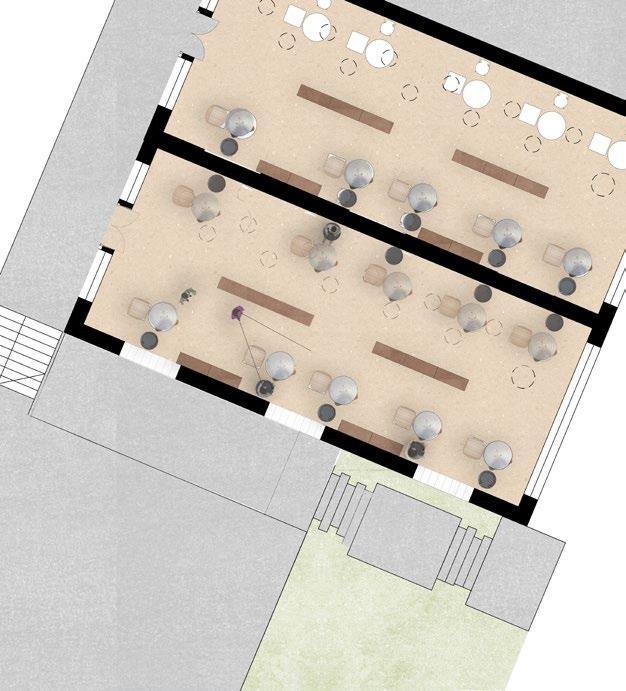

Zoom classes

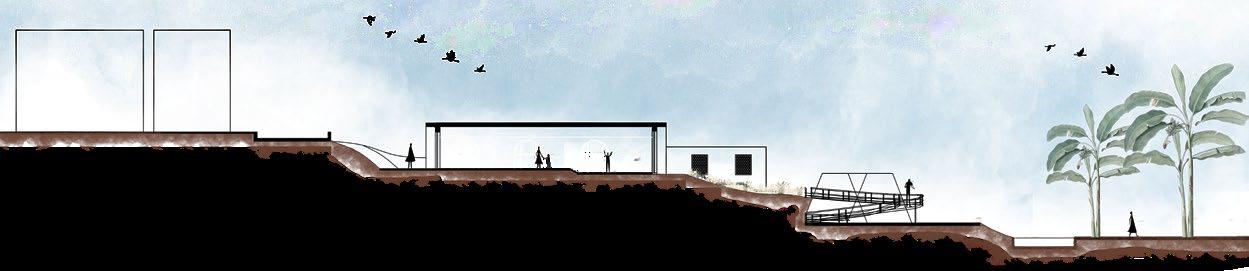

Coupe BB

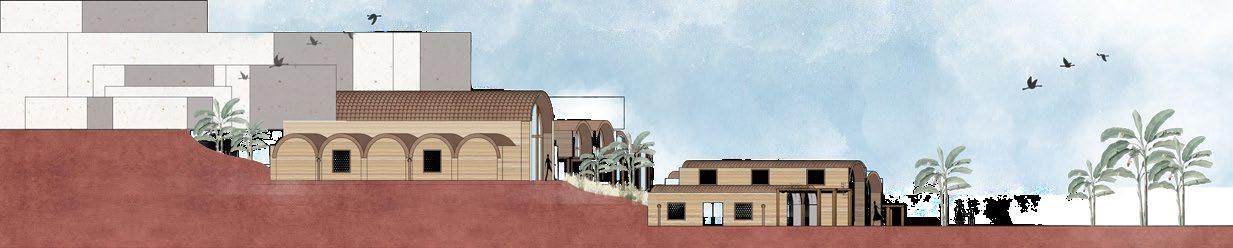

Facade est

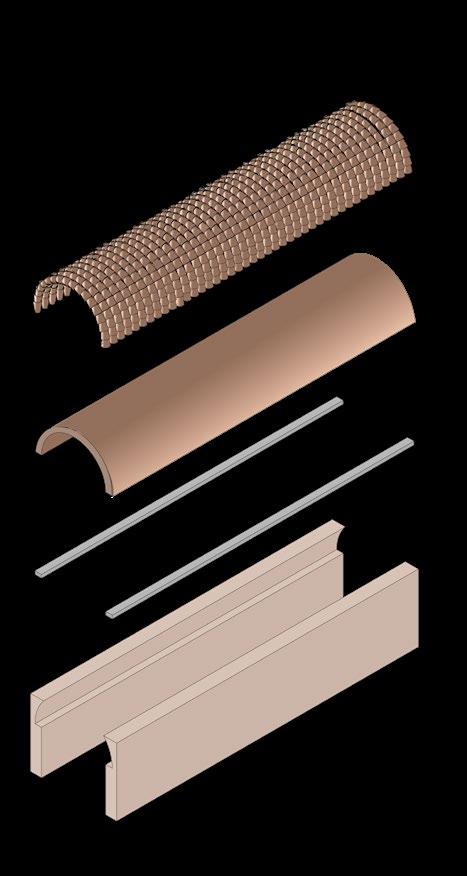

Structure
Voûte en poteries 30 cm
Voûte en argile 20 cm
Chaînage en béton
Mur en pisé 50 cm
Voûte en poteries 30 cm
Voûte en argile 20 cm
Chaînage en béton
Chaînage en béton Plancher en bois
Mur en pisé 50 cm
Voûte en poteries 30 cm
Voûte en argile 20 cm
chaînage en béton
Mur en pisé 50 cm
Pierre (50x40)
Pierre (50x40)

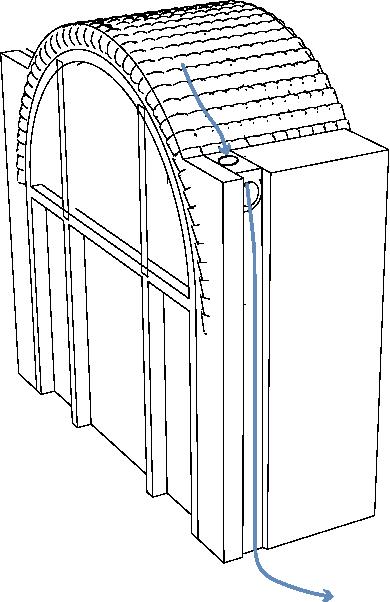

Ventilation

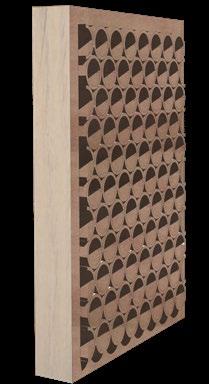

Mouchrabiyeh en pots
؛Pot 20 x50 cm
Projet d’architecture
Idée et
Concept
Sur une superficie d’environ 1500 m², l’idée était de réutiliser ces qualités urbaines endommagées dans ce quartier mais avec un traitement plus utile et pratique dans l’hôtel. Le projet vise à offrir des relations visuelles en gardant la vie privée, offrir des ombres plus organisées dans les chambres.
J’ai placé deux volumétries en forme de gabarits en est et ouest pour s’assurer que le trajet du soleil pénètre tout le projet.
Après, j’ai commencé à prendre la forme des gabarits informels du site et après je les dupliquée et les ai tourné 90 degree pour que chacun soit en face de l’autre pour offrir des relations visuelles.

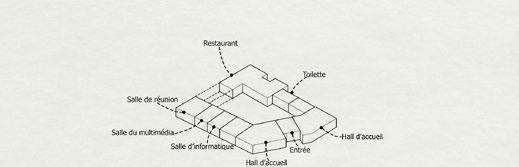

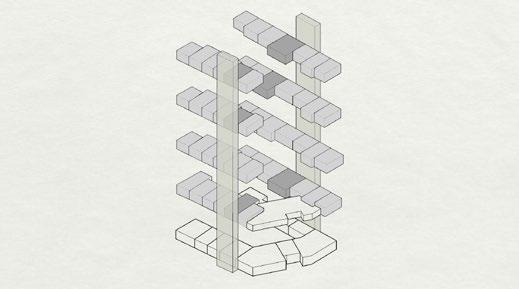

Diagramme de programme
Circulation vertical

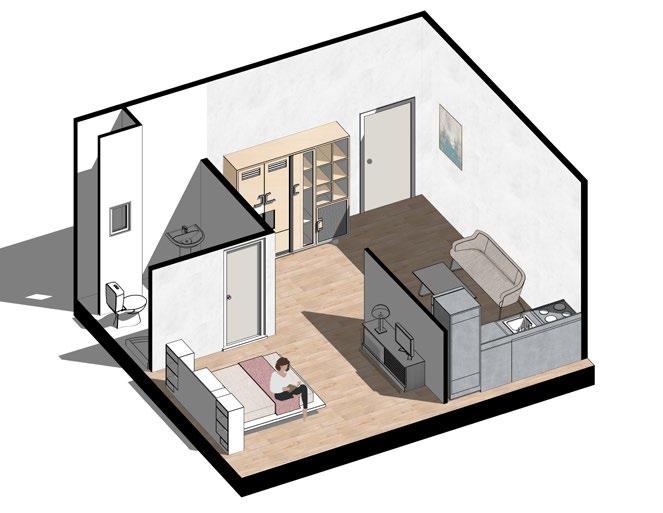

Studio 35m²
Chambre 20m²

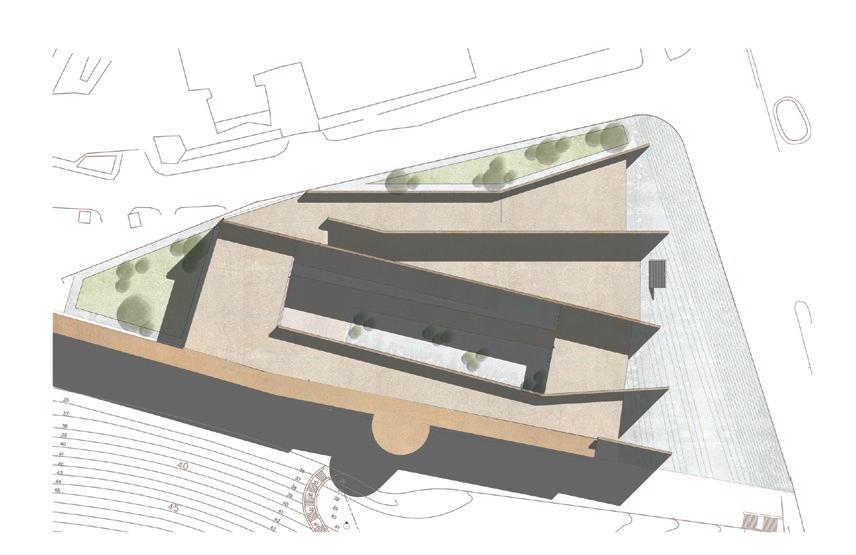

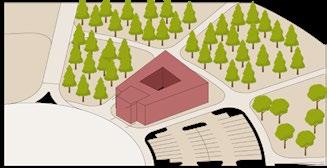

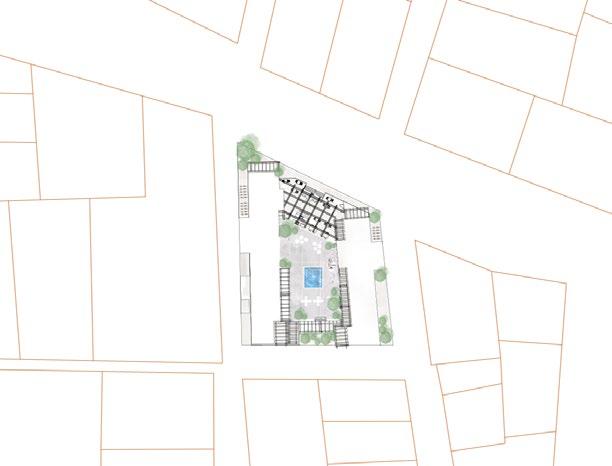

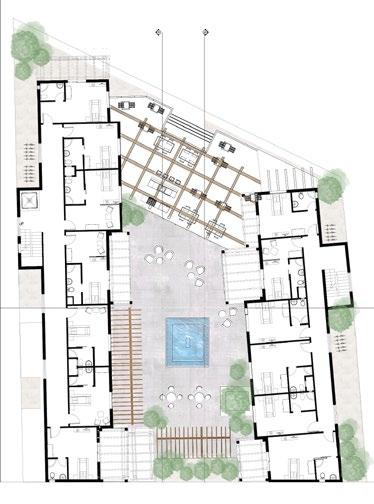

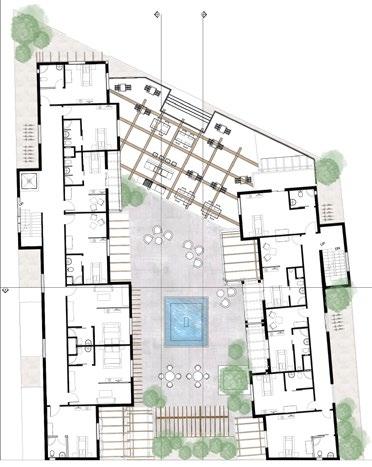

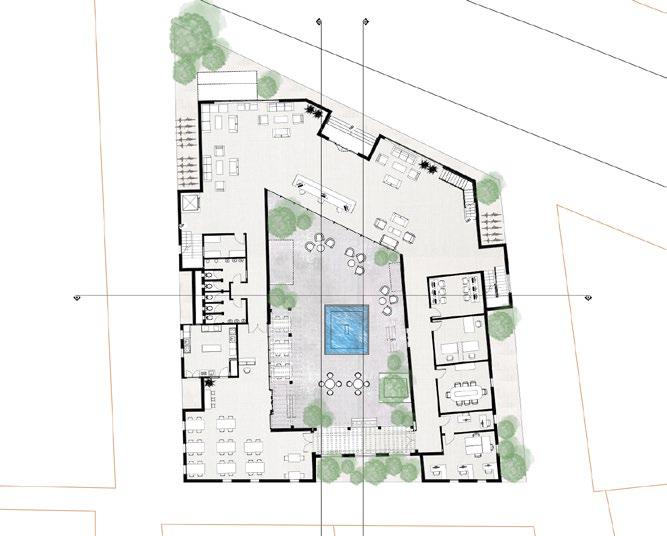

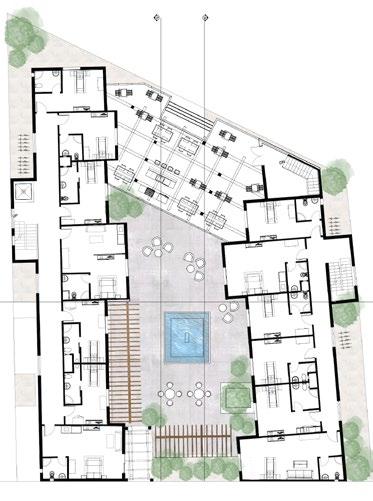

Plan masse

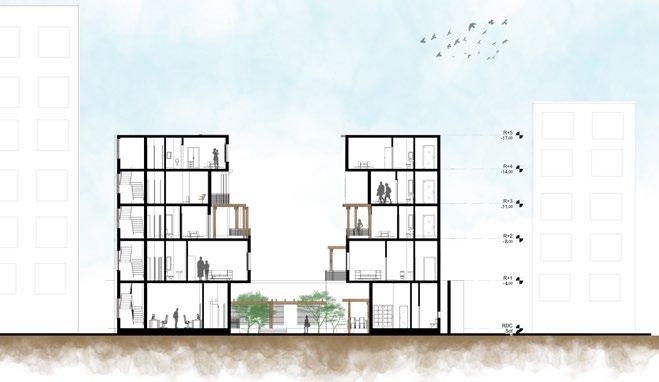

Coupe AA
Coupe CC

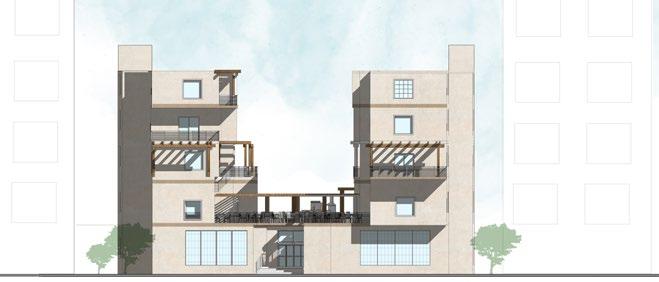

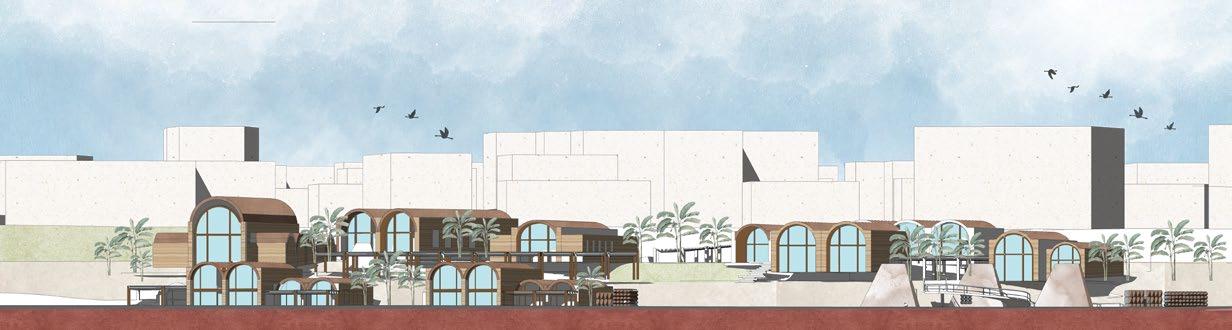

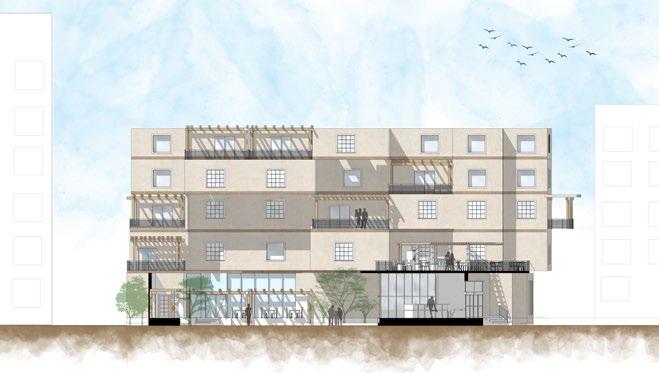

Facade

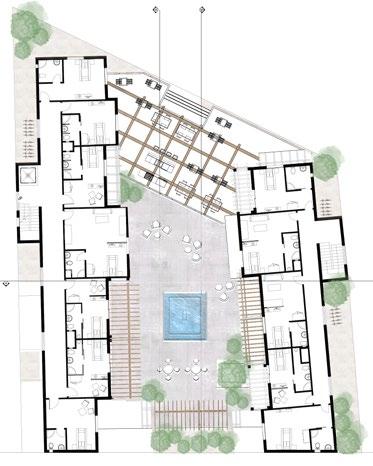

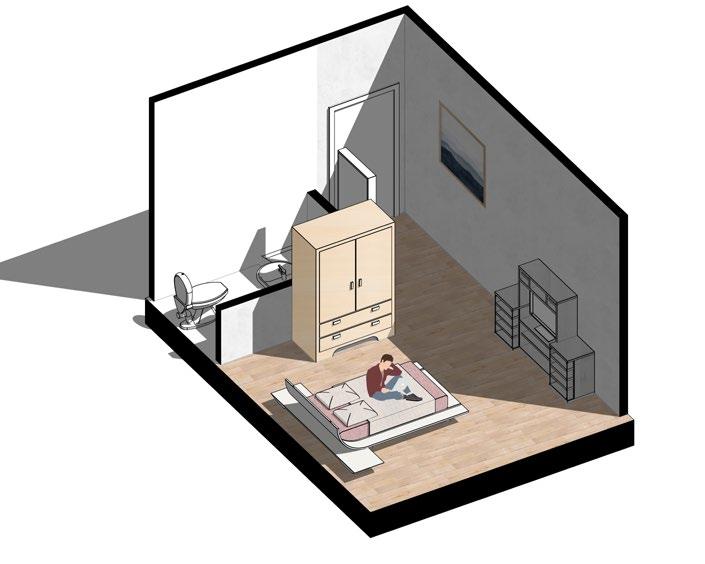

Studio 20 m²
Patio
Entrée et espace d’accueil
Studio
m²
Concept
Inspiration des murs
De hauts murs massifs Cour Murs étroits
Comme le mur historique du projet appartient à la période islamique, l’idée du projet est de refléter la vie urbaine historique à laquelle appartient le mur principal, pendant la vie islamique. Les principaux aspects reflétés dans le projet sont la cour, les rues étroites et le temps chaud. L’inspiration principale du projet était le mur historique d’Ayouby.
Ainsi, le projet vise à créer la forme de hauts murs massifs dans le même sens que le mur historique, sens nord/sud. puis, création d’une cour dans la zone de fouilles pour en faire une exposition et assurer une ventilation/éclairage naturel.
L’axe principal du projet (exposition/ateliers) est créé entre de hauts murs étroits inspirés des anciennes rues étroites, soutenus par la lumière naturelle du toi
Zonnage
Electricity
Coupe BB

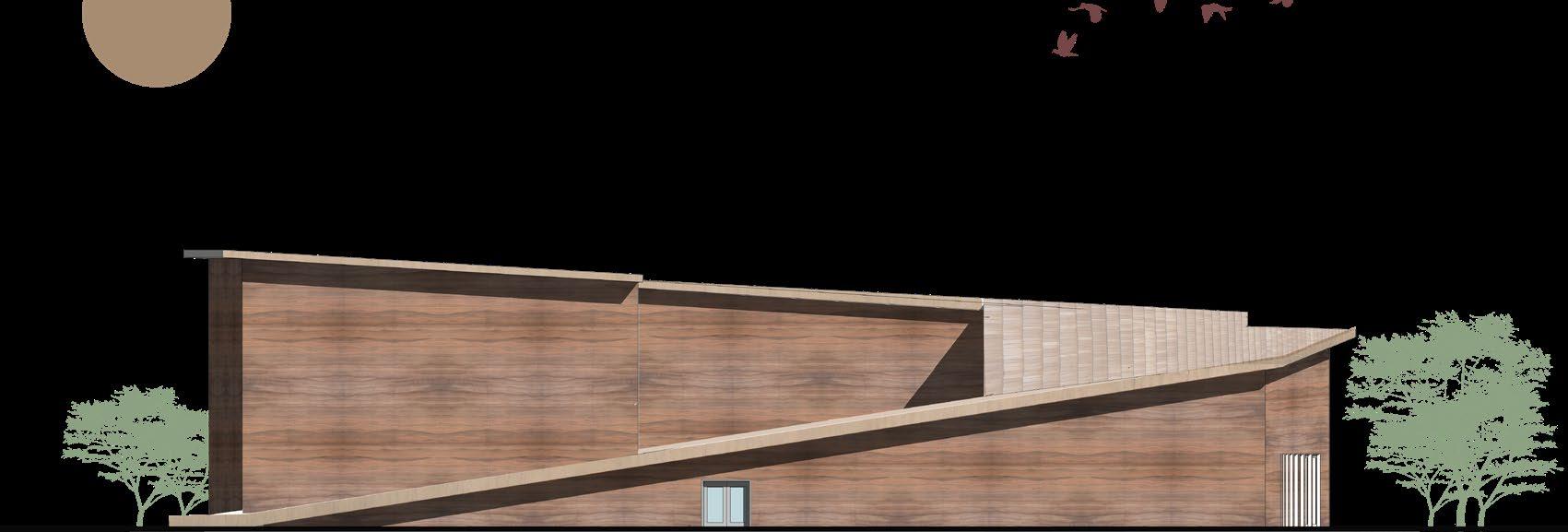

Facade nord
Pierre naturelle 60x40x40 cm.
En raison de sa durabilité et de sa disponibilité dans plusieurs teintes et motifs de conception de surface, offre une polyvalence grâce à sa légèreté
6 mètres de hauteur du mur en pierre naturelle d’Ayoubi qui servait de forteresse, son épaisseur est d’environ 2-3 mètres
Système structurel à dalle plate qui est une dalle en béton armé bidirectionnelle sans poutres ni poutres, les charges sont transférées directement aux colonnes de support en béton
Dimensions de base des colonnes de 40x60 cm avec une portée de 12 mètres pour créer des espaces ouverts

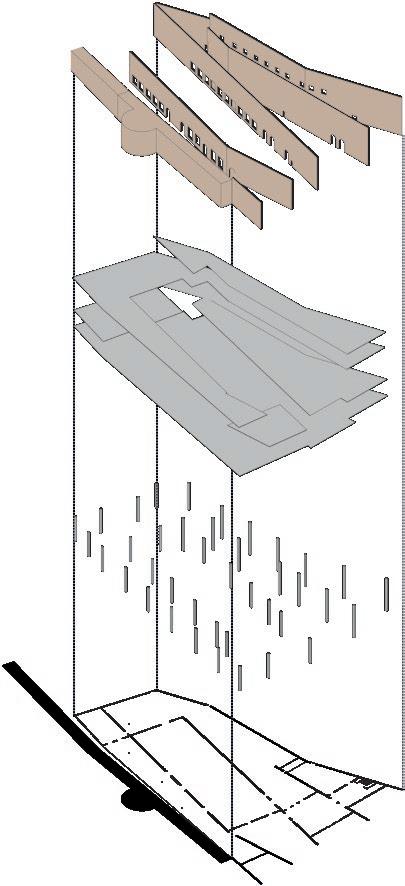

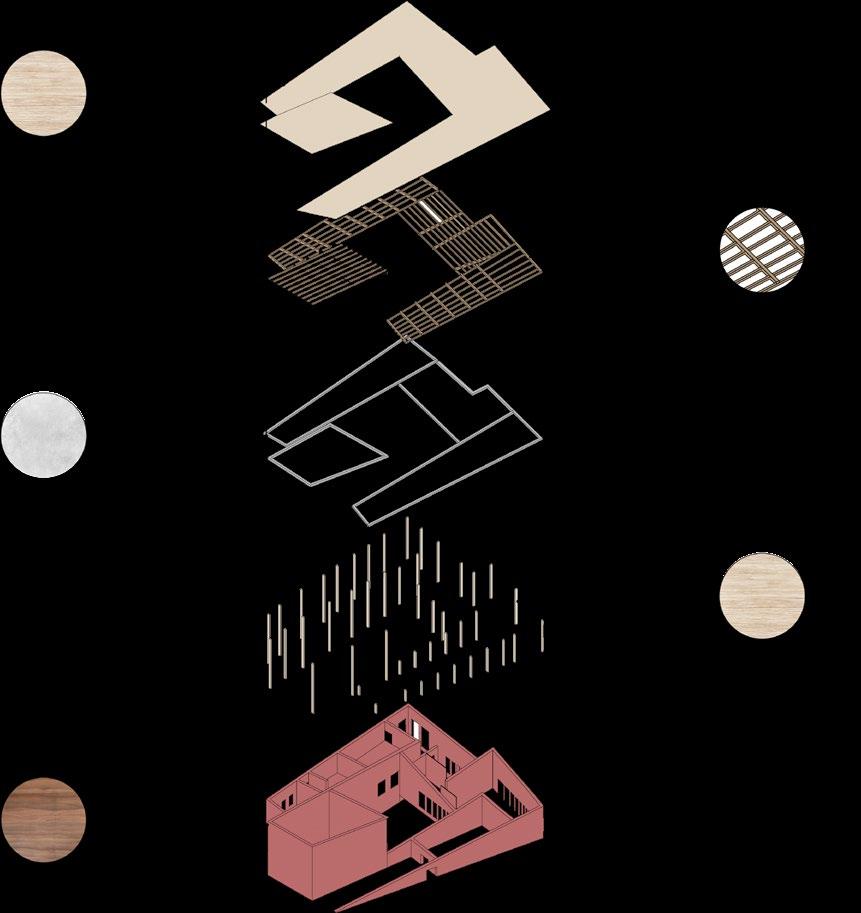

Diagramme de structure
Réhabilitation de la prison de Mulhouse
Barrois, Lebas, Madbouly
DIAGNOSTIC
DÉMOLITIONS, CONSTRUCTIONS
APERÇU GLOBAL
FAÇADE DEPUIS L’AVENUE R. SCHUMAN
Vue dans les logements
Projet architecturel
Le projet se trouve à Charleville, Australie. L’objectif était de concevoir un musée avec identité forte et unique. En plus, créer des interventions numériques et expérimentales. Finalement, concevoir un bâtiment durable qui tire parti des conditions climatiques locales.
Conception
Un premier master plan de cette région a été finalisé en 2017 avec la construction de nouvelles attractions (un musée de la base militaire secrète, un planétarium). Donc, le programme nécessite un nouveau musée qui mettrait en valeur l’Outback australien et ses habitants dans une perspective contemporaine
Refléter leur méthode de vie
Considération climatique
Construire avec des matériaux locaux
Intégrer la nature

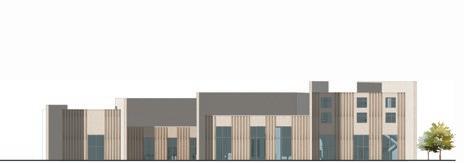

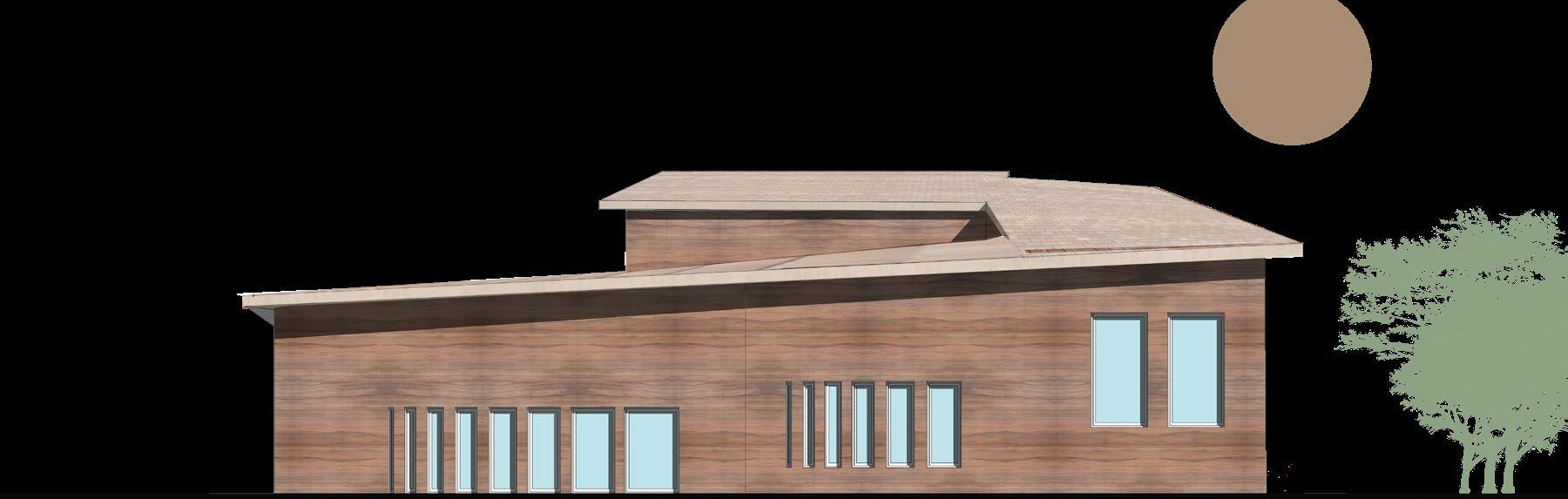

Façade sud

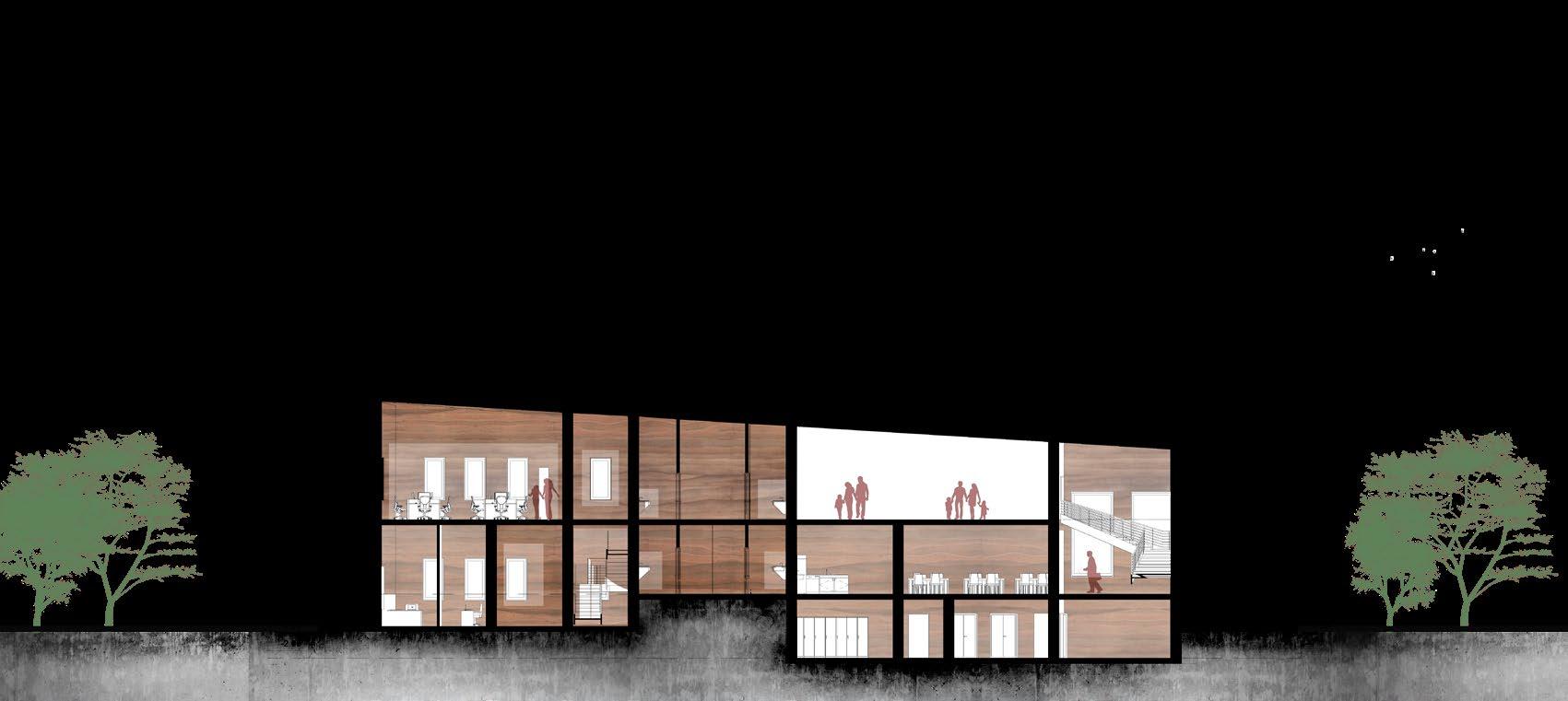

Coupe AA
Coupe BB
Façade west
Diagramme de structure
Projet architecture/ ingénieurie

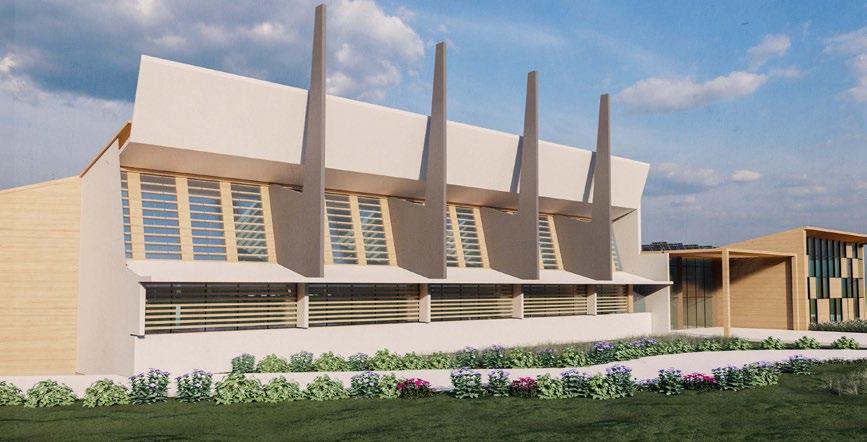

Ce projet a consisté à transformer une ancienne piscine municipale de Royan en une médiathèque moderne et durable. L’objectif était de convertir cet espace tout en optimisant son efficacité énergétique et son confort pour les utilisateurs. Notre mission a couvert l’ensemble du processus, de la conception architecturale à l’ingénierie et à la mise en œuvre technique.

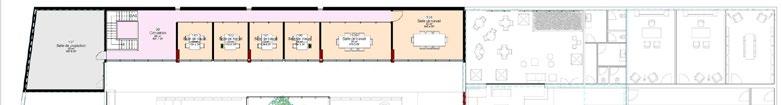

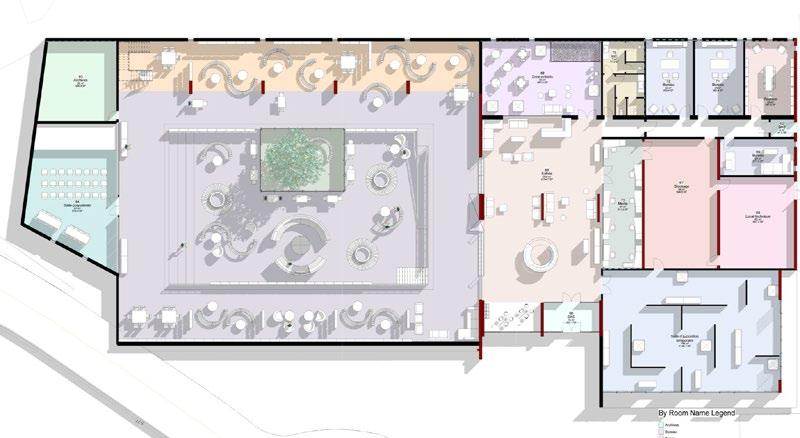

Plan R+1
Plan RDC
La phase technique a été axée sur la réduction de la consommation énergétique et l’amélioration du confort thermique et lumineux. Une simulation thermique dynamique (STD) a permis d’optimiser les systèmes de chauffage, de ventilation et d’éclairage. Les stratégies saisonnières (ventilation naturelle en été, isolation renforcée et chauffage efficient en hiver) ont été mises en œuvre pour assurer une gestion thermique efficace toute l’année.
Des panneaux photovoltaïques et des systèmes de gestion automatisée ont été installés pour maximiser l’efficacité énergétique et minimiser les coûts d’exploitation. L’ingénierie a également assuré l’adaptation des infrastructures techniques du bâtiment à ces nouvelles exigences.

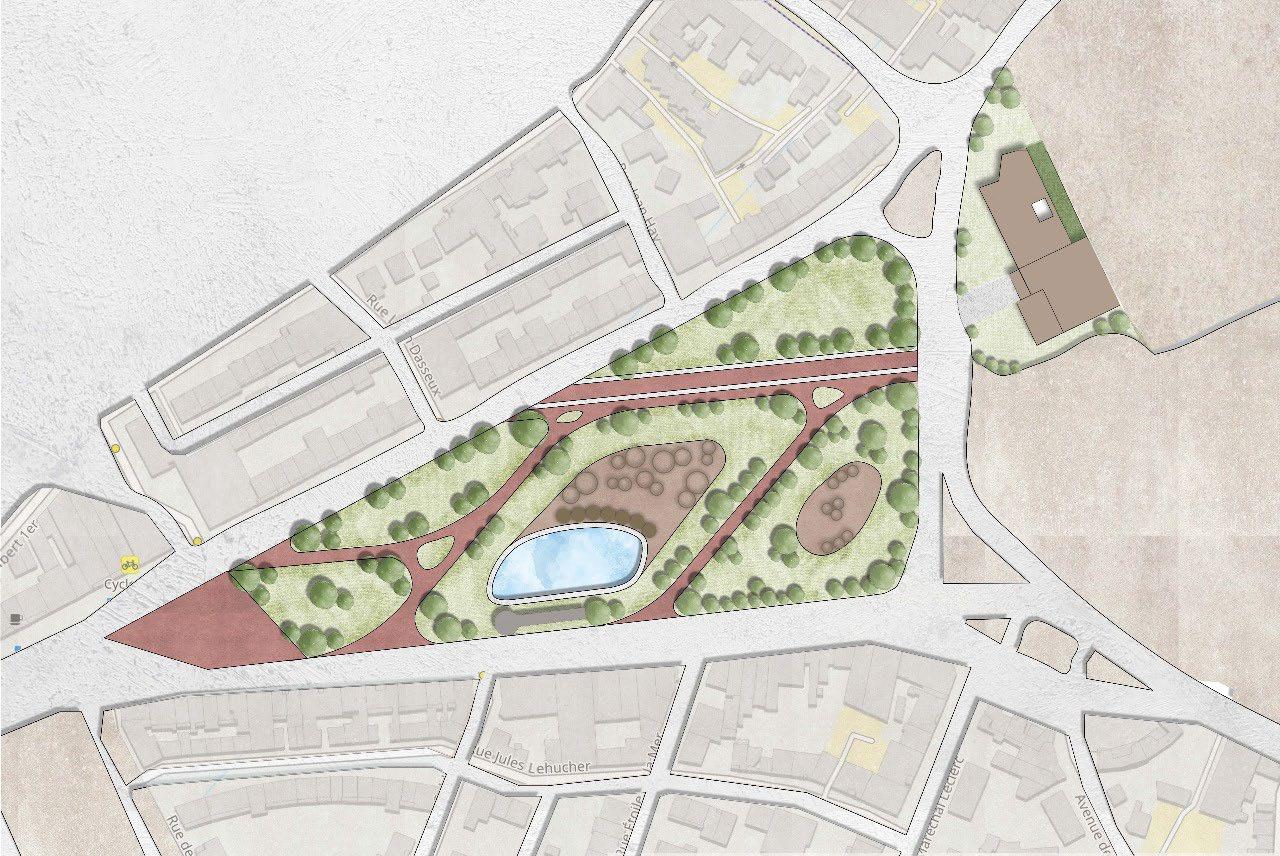

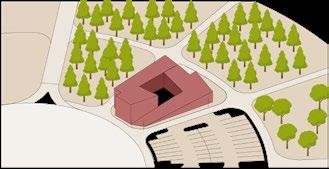

Plan masse

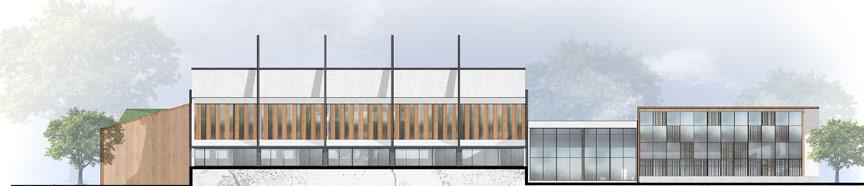

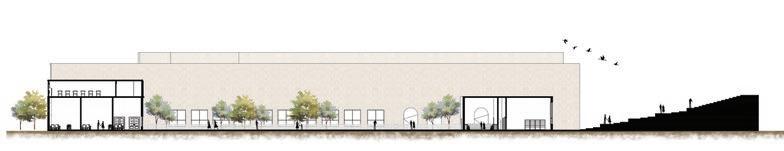

Facade

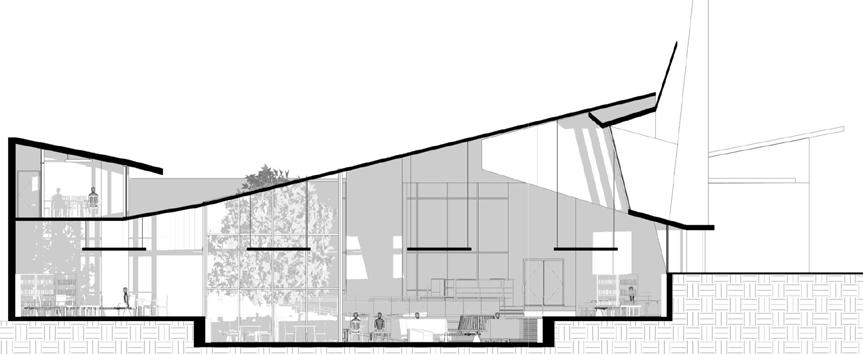

Coupe

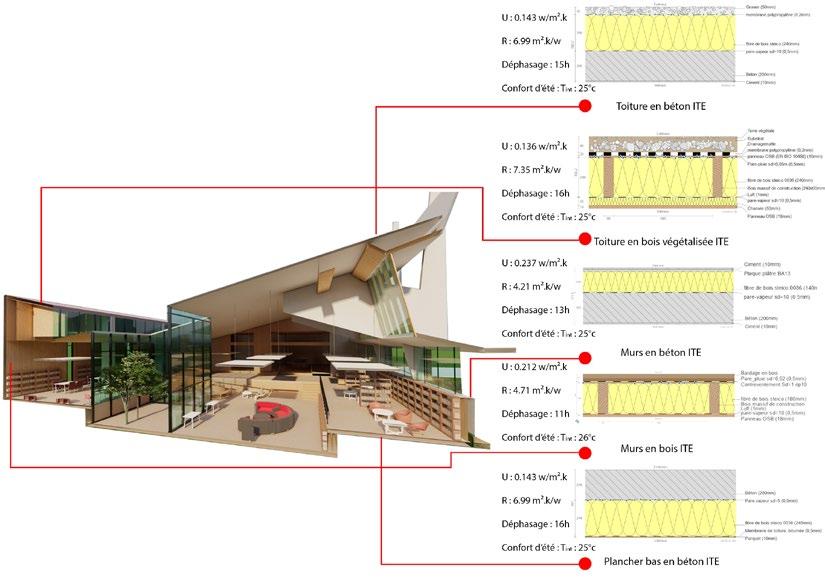

Isolation de l’enveloppe

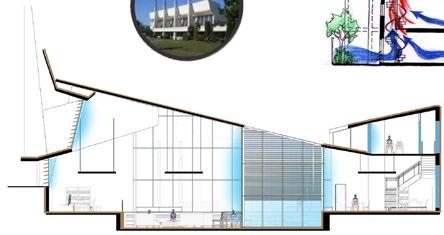

Stratégie d’été

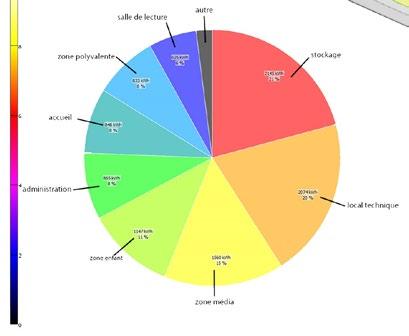

Consommation énergétique

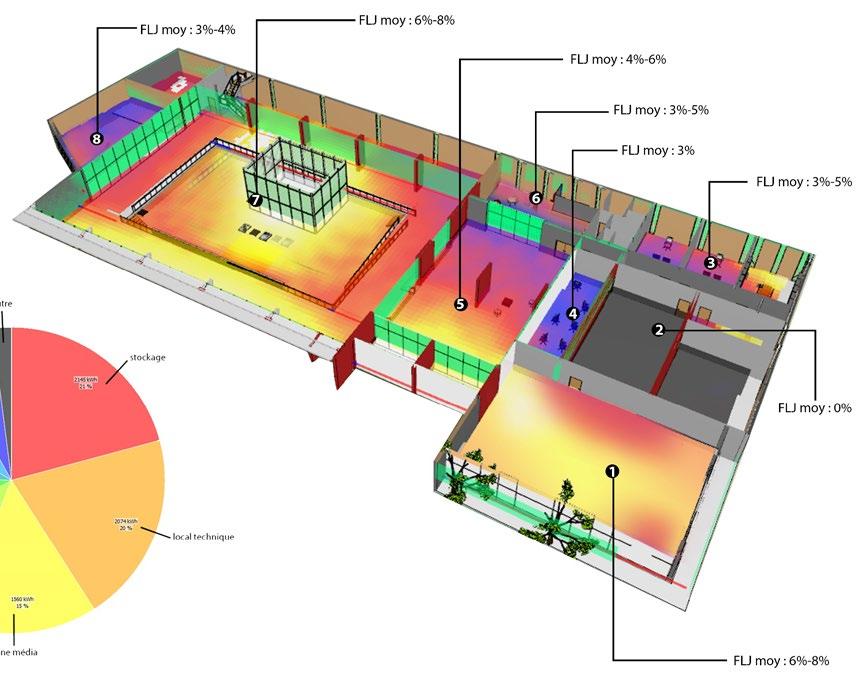

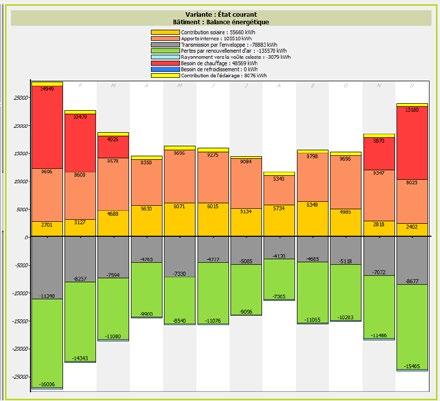

Résultats de simulation thermique dynamique sur ArchiWizard

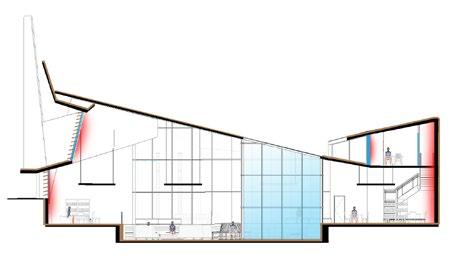

Stratégie d’hiver
Efficacité énergetique
• Efficacité énergétique l’air extérieur comme source d’énergie
• Impact environnemental réduction des émissions de GES
• Confort un chauffage uniforme et constant
• Economie investissement à long terme
Thermique
• Récupération des calories par ensoleillement ou par échange avec l’air extérieur
• Chauffer l’eau glycolée du circuit primaire de la PAC
Photovoltaïque
• Production de l’électricité pour alimenter la PAC et pour l’autoconsommation du bâtiment
Protection solaire
Fonctionnement :
• En été, ils bloquent la chaleur et la lumière directe du soleil ce qui réduit la chaleur intérieure et protège contre l'éblouissement
• tandis qu'en hiver, ils laissent entrer la lumière du soleil pour fournir de la chaleur passive et de la lumière naturelle ce qui réduit les besoins en chauffage et en éclairage artificiel

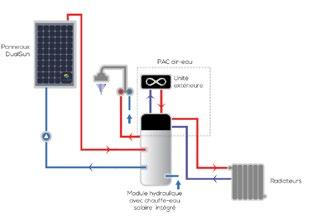

Pompe à chaleur
Source: Facademy.dualsun.com
Récepteur
Brises
Débord de toit
Stores Vénitiens en Aluminium
Façade SUD OUEST / SUD EST
Mostafa MADBOULY
Portfolio Architecture 2020-2024
