Sports Lighting

Fordeler med BELL LED lighting

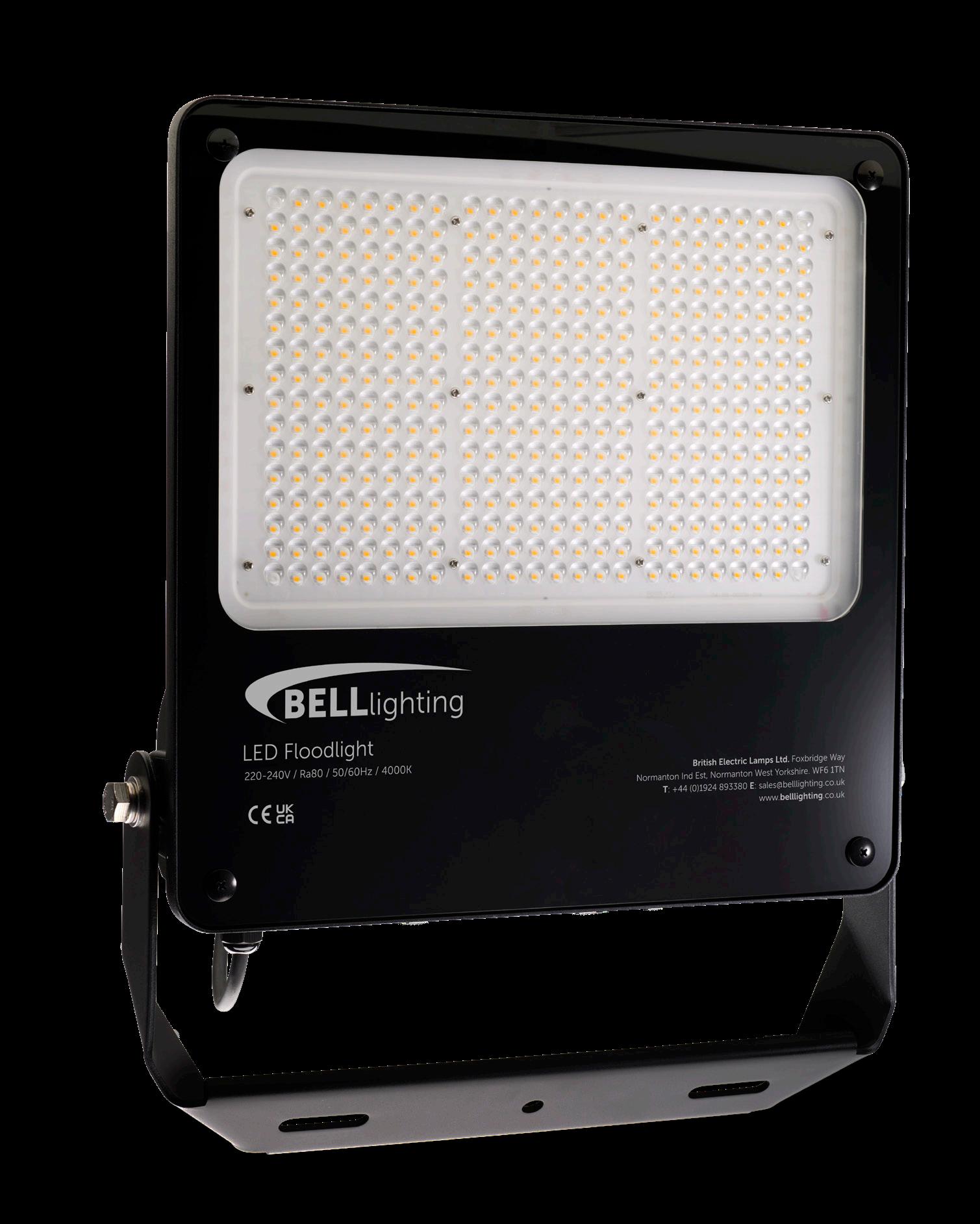

Over de siste årene, har LED-belysning blitt mer og mer foretrukket. Som teknologi har forbedrede LED-lyskilder og belysningsarmaturer blitt mer energieffektive, og med disse fremskrittene har strengere lovgivning introdusert for å flytte fokus for produsenter over på LED-belysning. Med 40-60% energibesparelser oppnådd ved å gå fra tradisjonell metallhalogen damplamper til LED lyskastere med samme lysytelse, Det er ingen hemmelighet at BELL Lighting tilbyr en unik og miljøvennlig serie av utendørs belysning. En enda høyere energibesparelse tilbys der for laveffekt lyskastere brukes, med BELL Skyline Slim+ 10-50W LED lyskastere som tilbyr gjennomsnittlig 90% energibesparelser sammenlignet med tradisonell Halogenlyskastere.

Med levetid LMR80 og B10 ytelse publisert for BELL lyskastere, betyr dette at våre kunder kan forente en maksimal lystilbakegang på 20% over levetiden på lyskastere, og en maksimal andel utfall på 10% over levetiden. BELL er en LED-lyskasterleverandør du kan stole på.

BELL-serien dekker alle bruksområder, fra Skyline Powertron som er ideell for Sportsarena og Tennisbaner, til Skyline Virtus som tilbyr en løsning for en mengde bruksområder. fra lasteramper, til løpebaner, parkeringsplasser og mye mer.

Hvor mye kan du spare?

Å bytte fra Halogen eller Metallhalogen til LED-belysning er en garantert måte å spare penger og redusere klimautslipp. I tillegg til dette, LED-lyskastere krever mye mindre vedlikehold etter installasjon, og energiforbruket er betydelig lavere enn utdatert tradisjonell belysningsteknologi..

Kostnadsbesparelse er alltid avhengig av installasjon og prosjekt, og du kan finne BELL Energisparekalkulator på BELL hjemmeside som er et utmerket sted å starte for å se på sparepotensiale ved å oppgradere til LED. Et eksempel på hvllke energibesparelser som kan oppnås, ble BELL 600W Skyline Powertron lyskastere i ett nylig prosjekt resultert i årlige besparelser på NOK 165.000 årlig, ved å bytte 20 stk 2000W Metallhalogenlyskastere med 16 stk BELL 600W LED-lyskastere. Dette utgjorde 80% besparelser sammenlignet med tidligere kostnad, og sikret at kostnader for oppgradering ble nedbetalt på få år.

Med utmerkede garantivilkår, levetid, og tilbud om langsiktig support, kan BELL-kunder være trygg på at å oppgradere til LED-belysning er en sunn beslutning, som gir både reduserte driftskostnader, vedlikehold og høyere lyskvalitet, som i sum reduserer den miljøpåvirkning som belysning kan ha på miljøet.

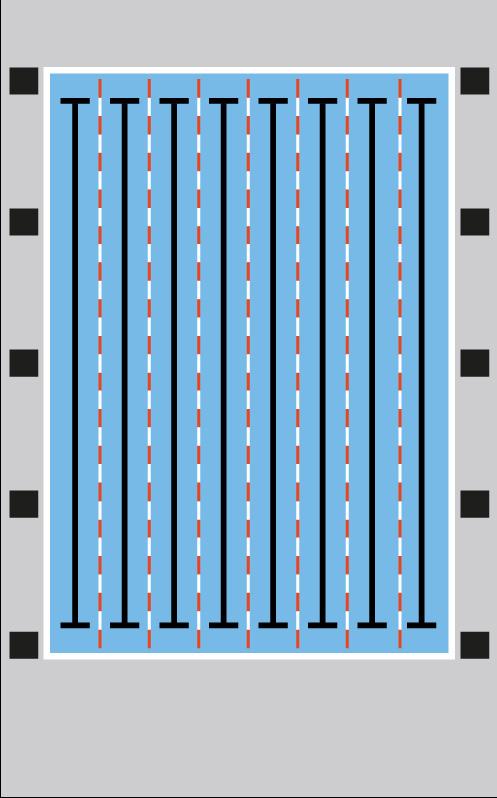

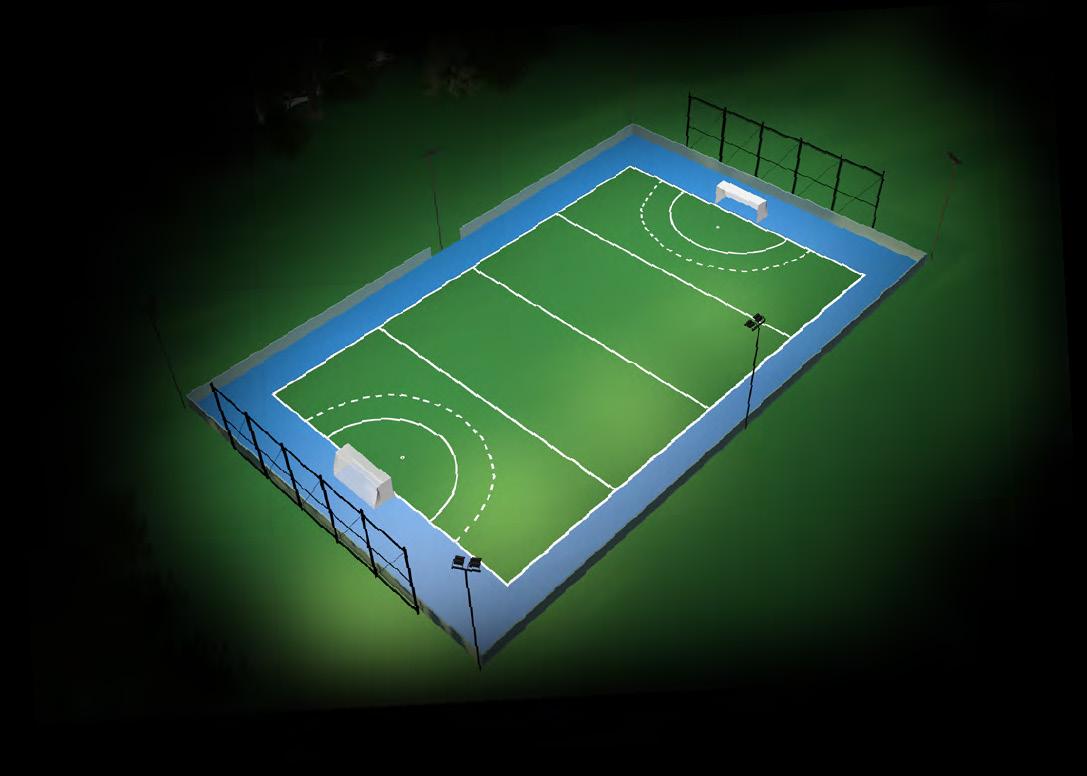

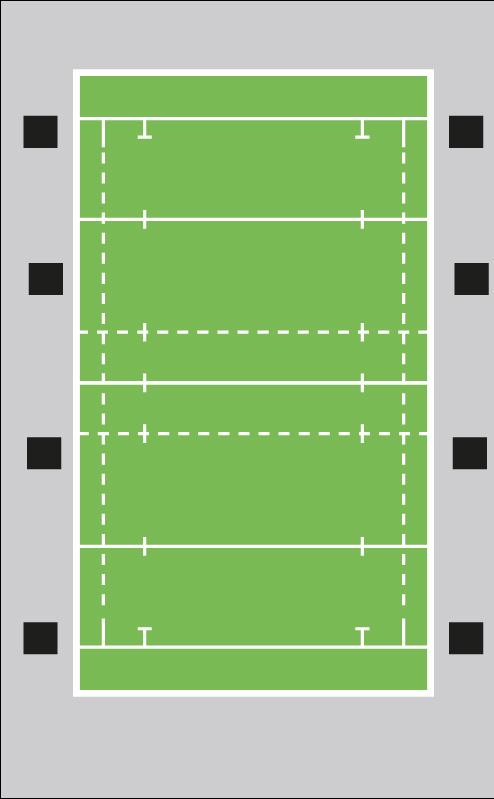

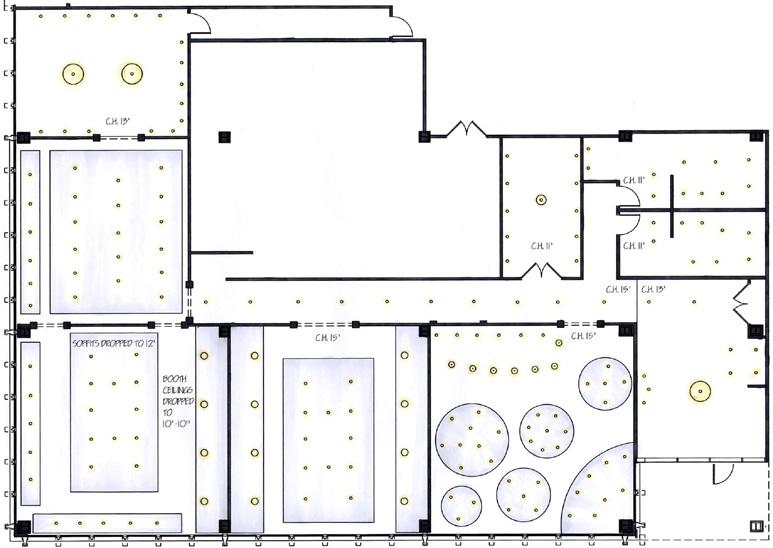

Lysdesign, et dedikert team av spesialister er klare til å hjelpe deg

BELLs team med profesjonelle lysdesignere og inginører har med enn 50 års erfaring fra belysningsindustrien. Vi vet hvor viktig god lysdesign og fordelene en lysdesigner tilfører prosjektet. Vår lysdesignservice sikrer at korrekte belysnigsnivåer oppnås i samsvar med gjeldende normer.

Vår spisskompetanse innen belysning og lysstyring gir en problemfri prosess. gir førsteklasses belysningsløsning til avtalt tid og i henhold budsjett.

Både i England og internasjonalt, har belysningsteamet, etablert et omdømme med kompetanse for design av ett stort utvalg av prosjekter i alle formater, fra enkeltrom, til komplekse samarbeidsprosjekter med multifag å store vei og infrastruktur.

Vi er et ansvarsfullt og raskt voksende team som klarer å håndtere komplett lysdesignprosess fra tilbudsprosess til levering

For alle interne, eksterne & hasteprosjekter kontakt: lightingdesign@belllighting.co.uk

Eksempel

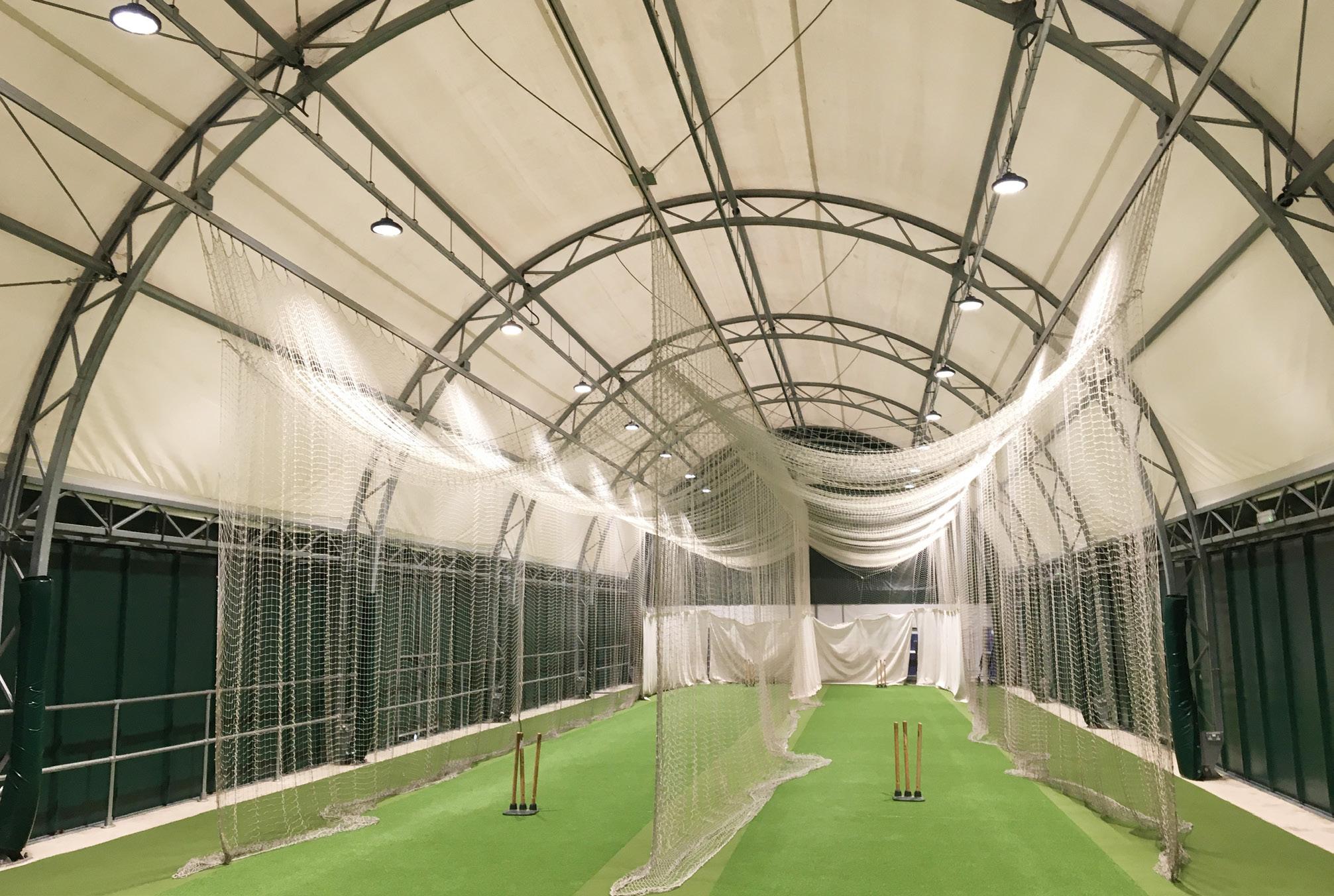

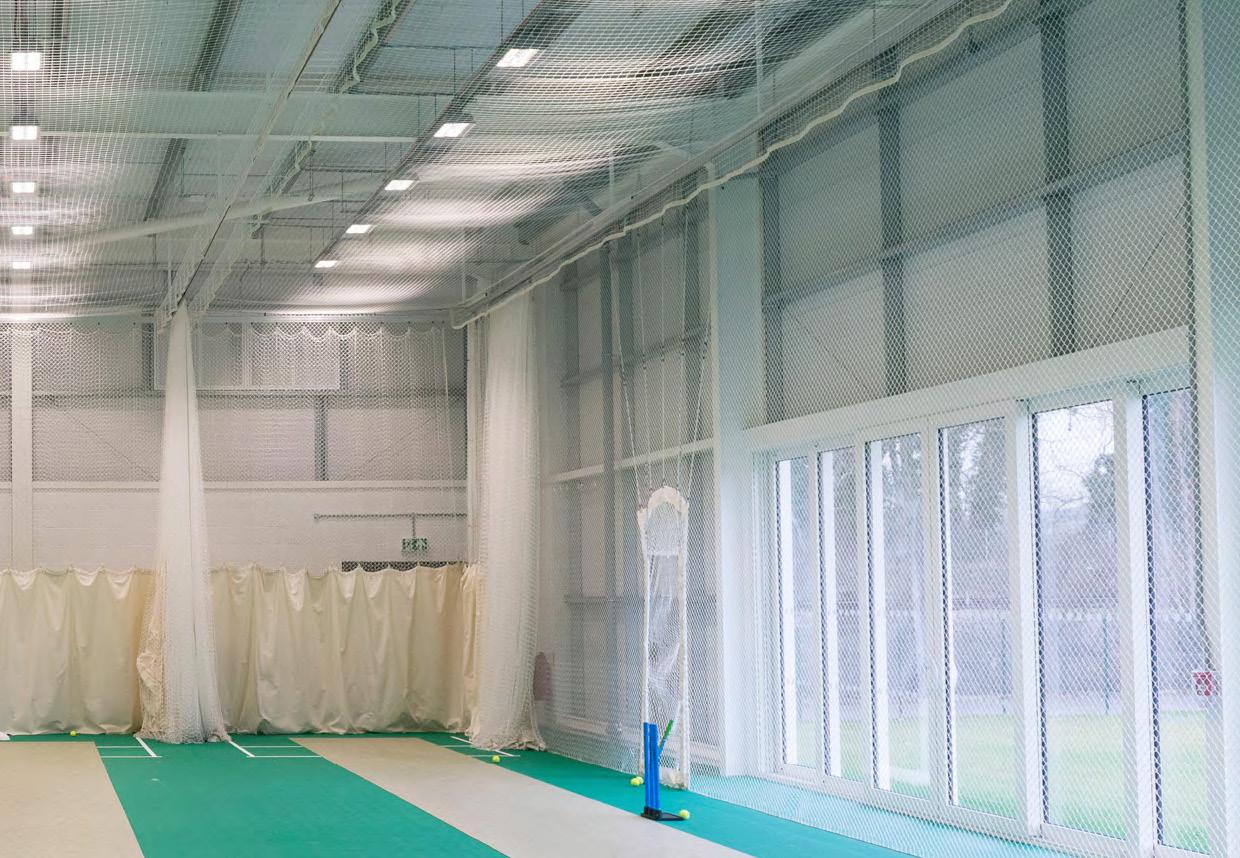

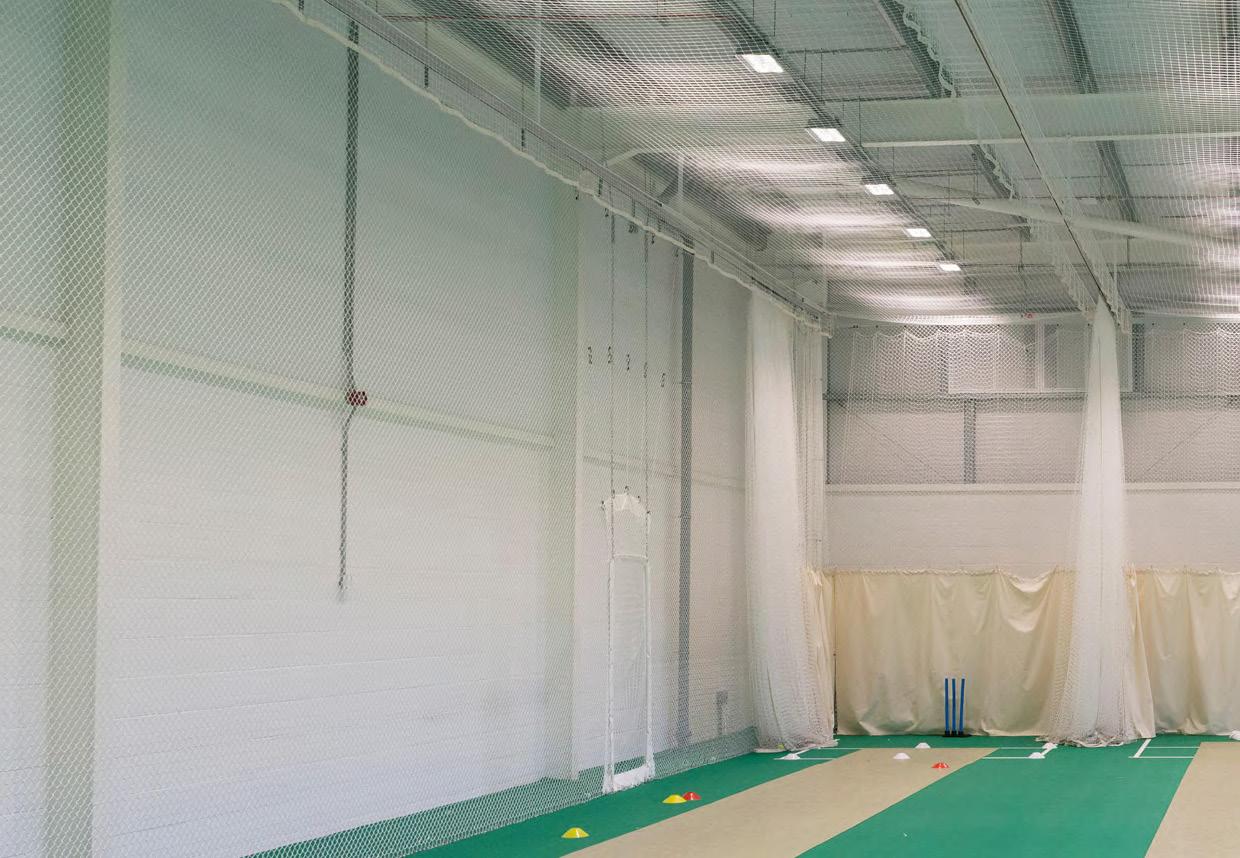

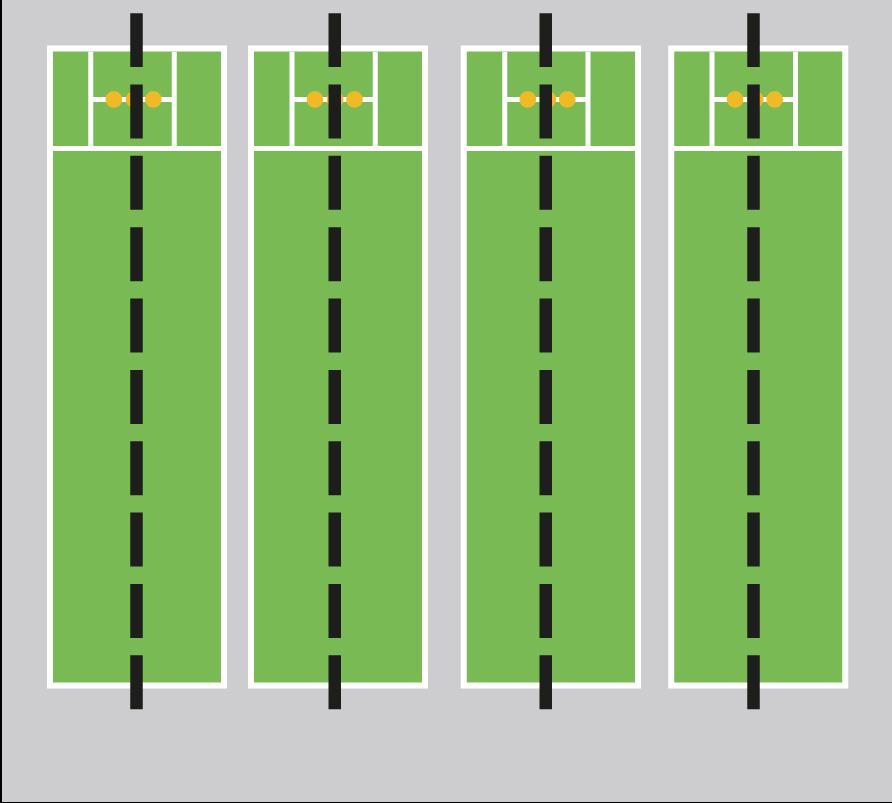

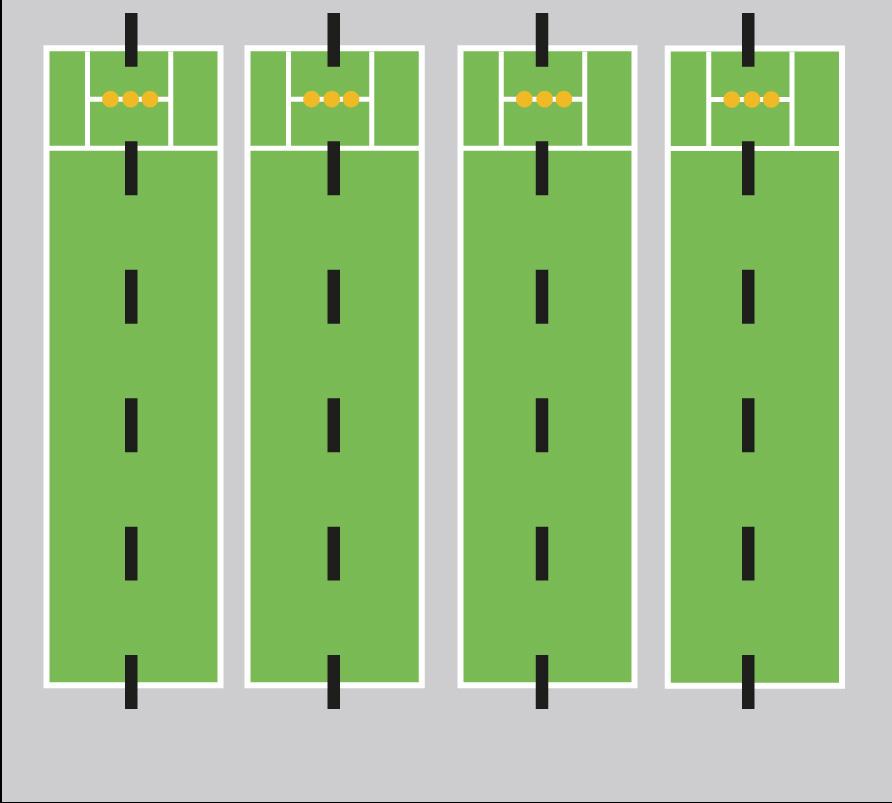

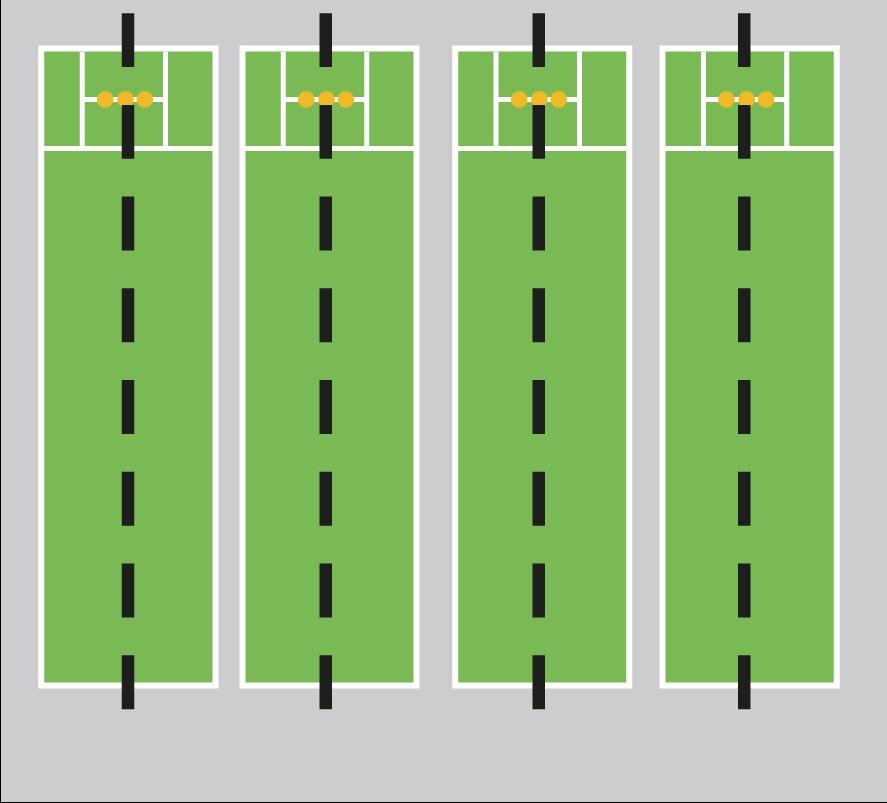

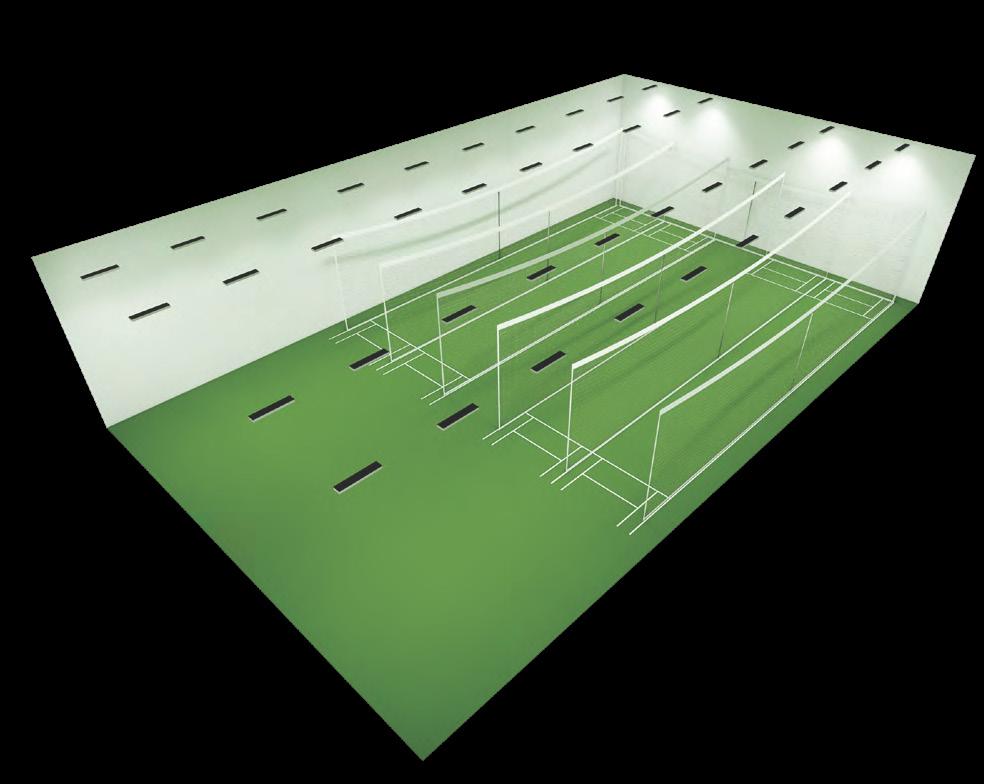

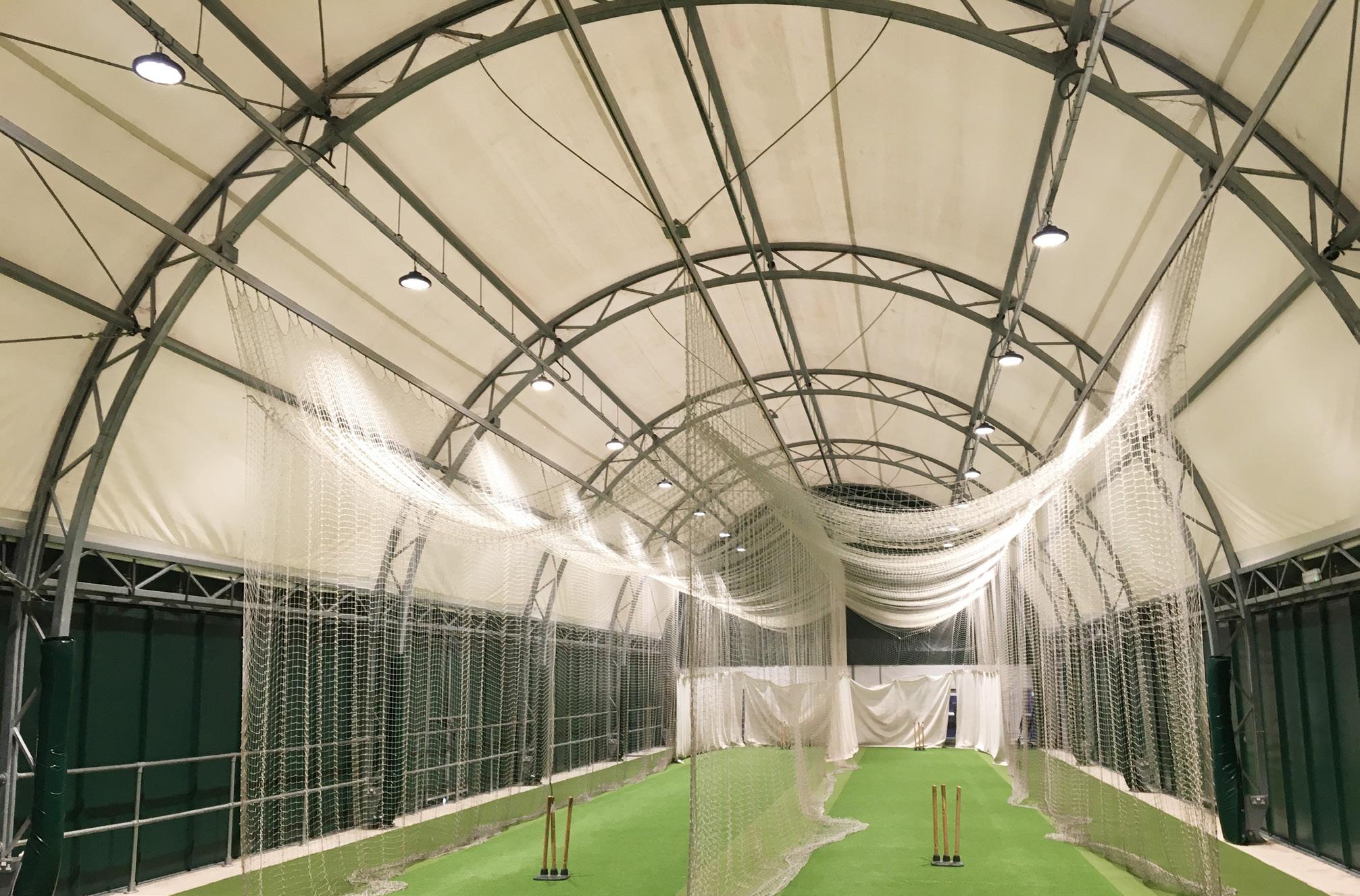

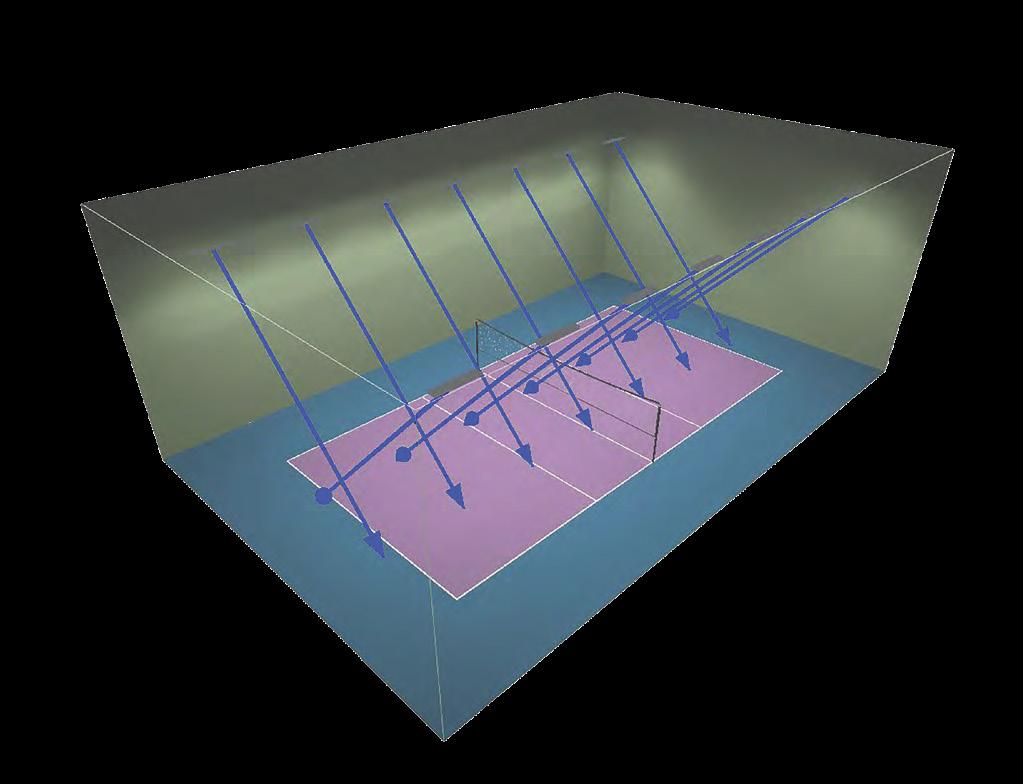

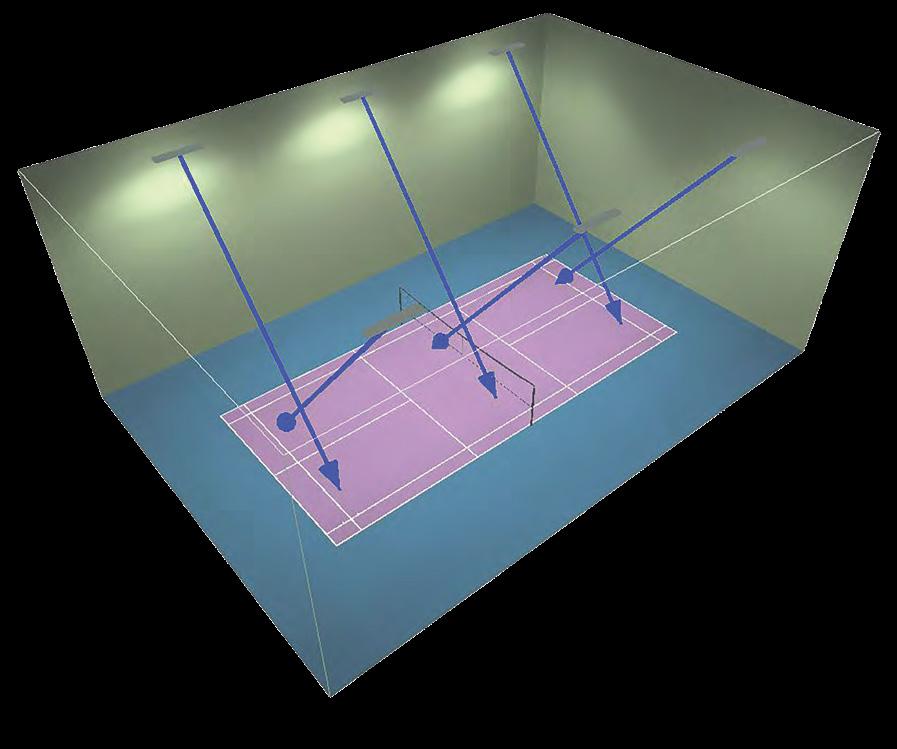

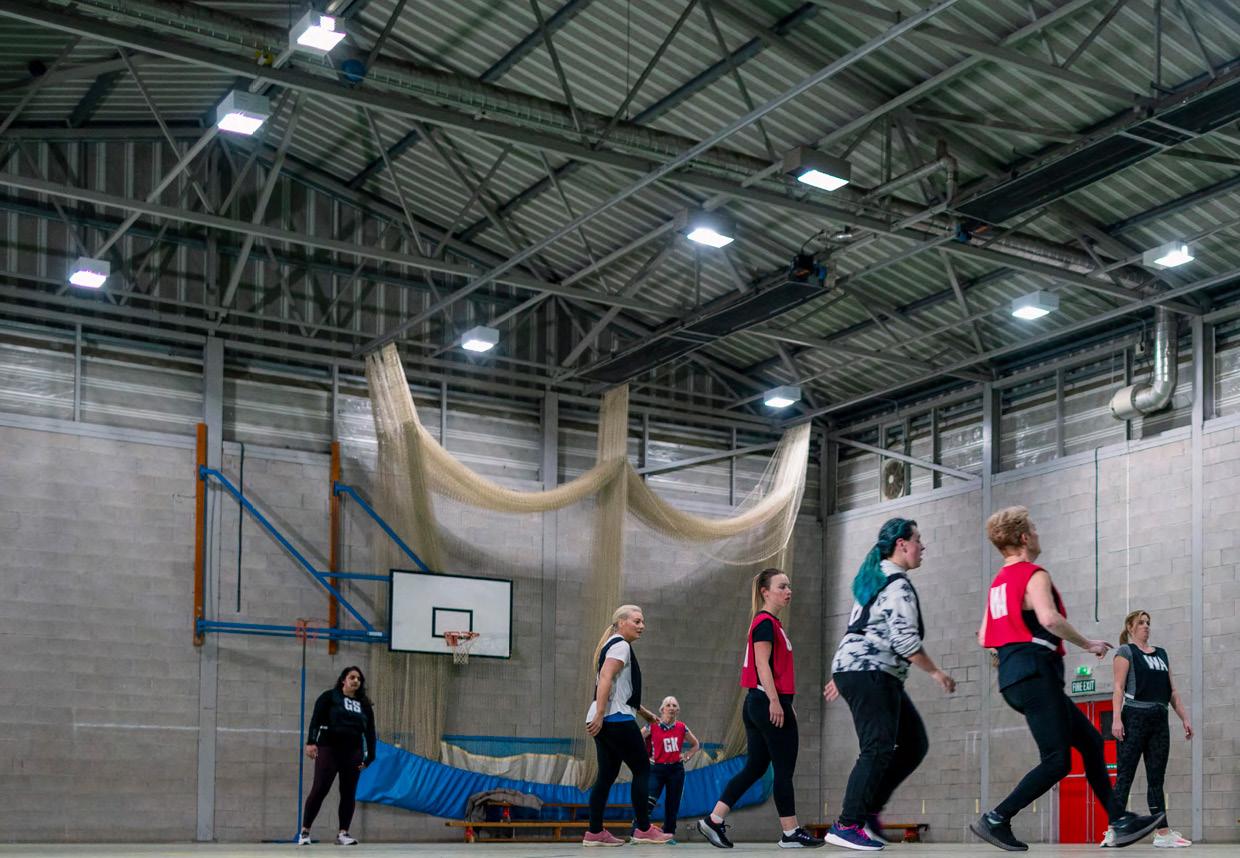

Cricket senter

Change Foundation er en aktivitetssenter som har vunnet mange priser. De bruker sportsaktivitet for å endre livene til unge mennesker som har det tøft. De tilbyr målrettet langvarig livstilsendring for sårbare unge brukere gjennom coaching fra Mentorer med livserfaring, tilbyr vanlige sportsaktiviteter, personlig mentor og arbeidsrelaterte muligheter.

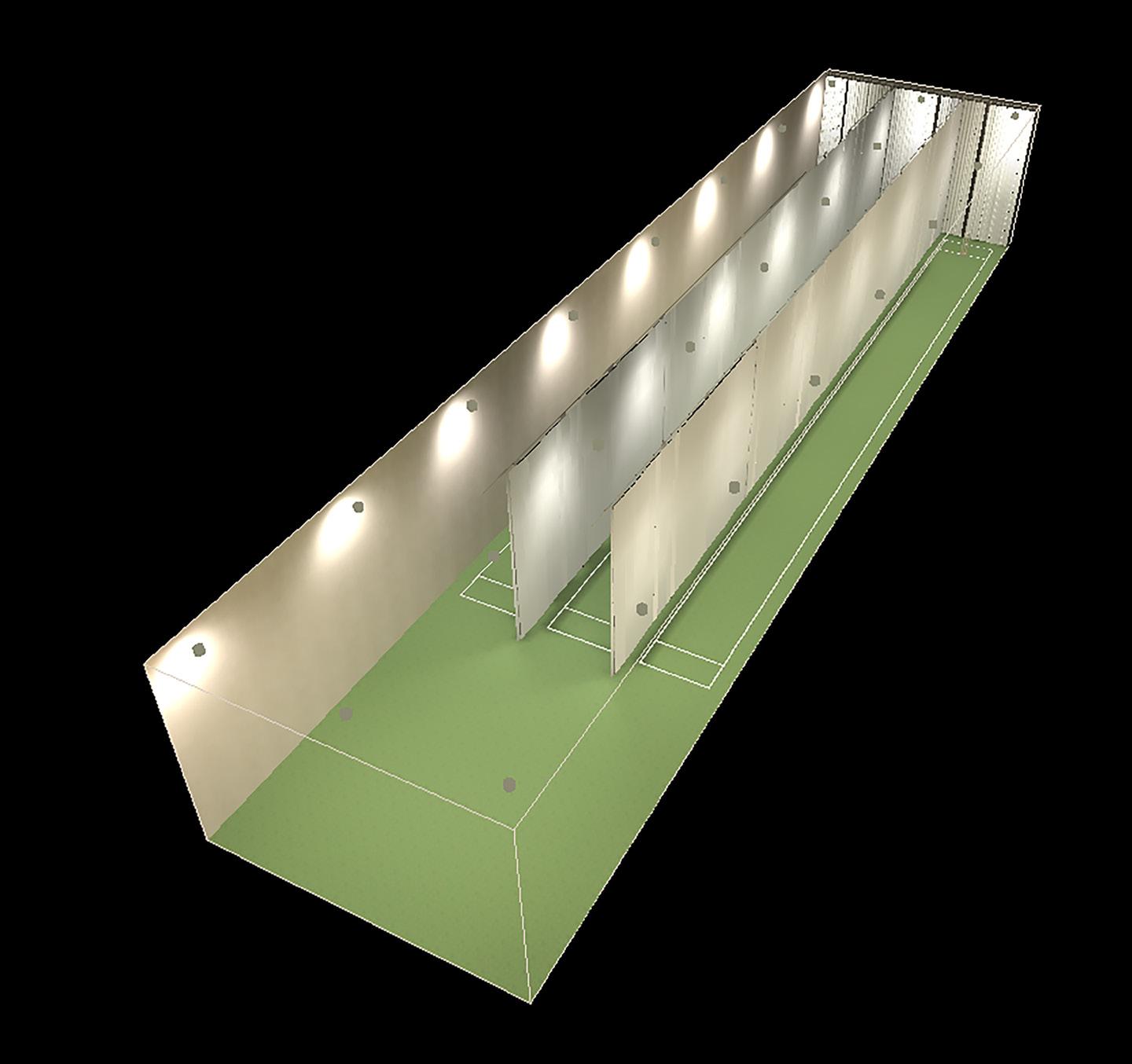

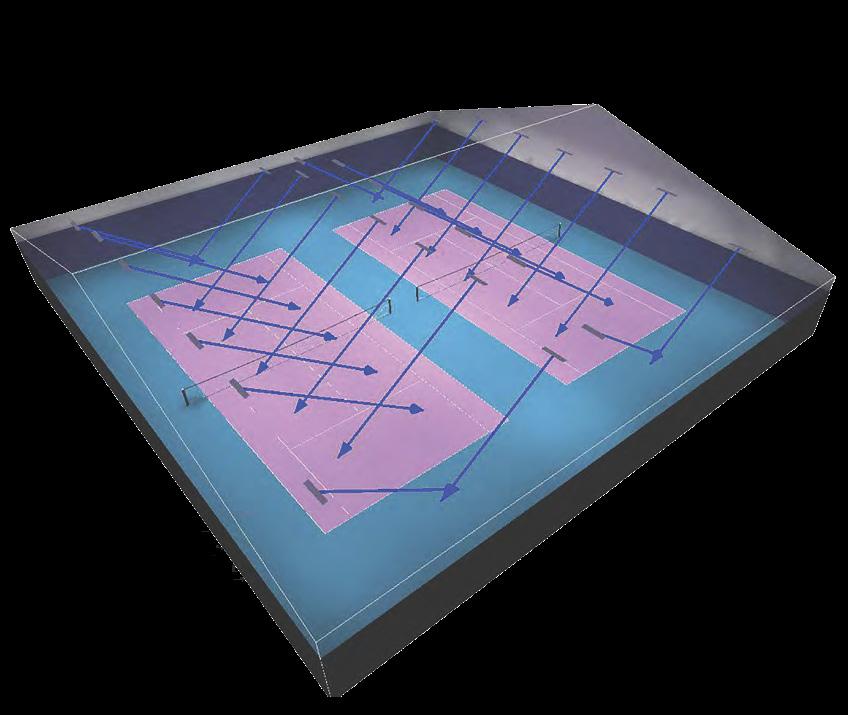

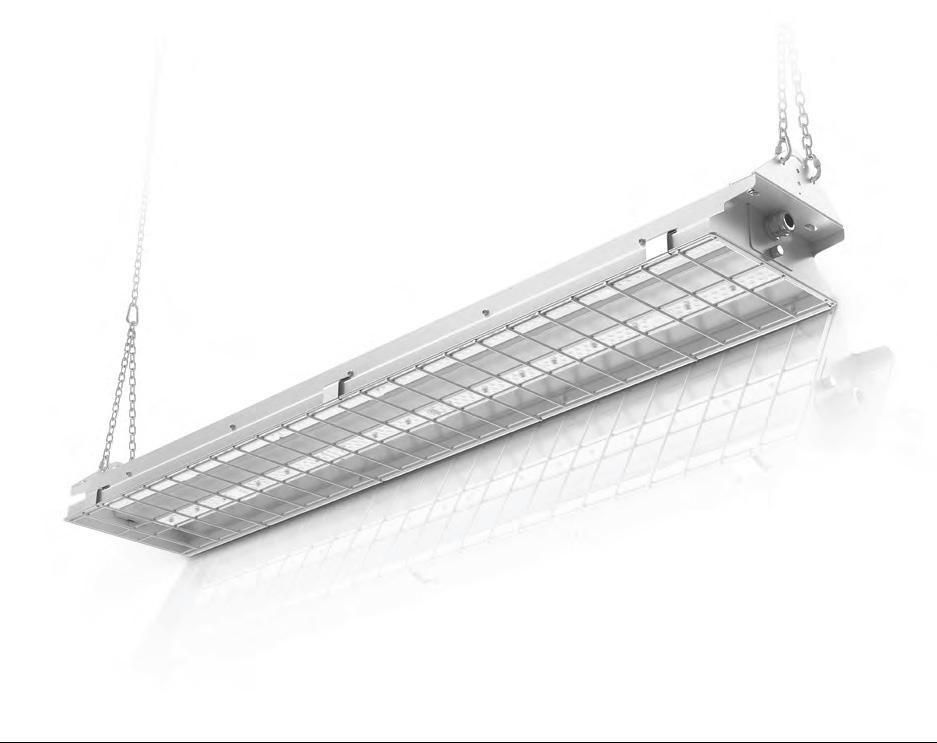

En detaljert lysdesign blr utført av Power Plus Group Lighting Design Team, og de valgte BELL 150W Illumina Atlas High Bay med UGR bikubefilter som perfekt belysnignsarmatur for oppgraderingen.

De opprinnelige 36 stk belysningsarmaturene ble erstattet med 18 stk 150w LED High Bay. Dette reduserte antall rader av armaturer til 2 som er en stor fordel siden det er kun 2 spillefelt slik at nye belysningsarmaturer kom ikke i konflikt med nettene som skiller banene.

Den virkelige besparelsen ble, mindre energiforbruk, redusert blending. og en økning i lux fra 500 lux til over 950 lux. Kombinasjonen av disse faktorene betydde at spillerne kan trene i sikkerhet med belysning som gir høy synsopplevelse med lav blending og presis fargegjengivelse.

Årlige besparelser: NOK 130.000 / CO2 1468kg / Vedlikehold NOK 8.300 / Energibesparelse 32%

Eksempel

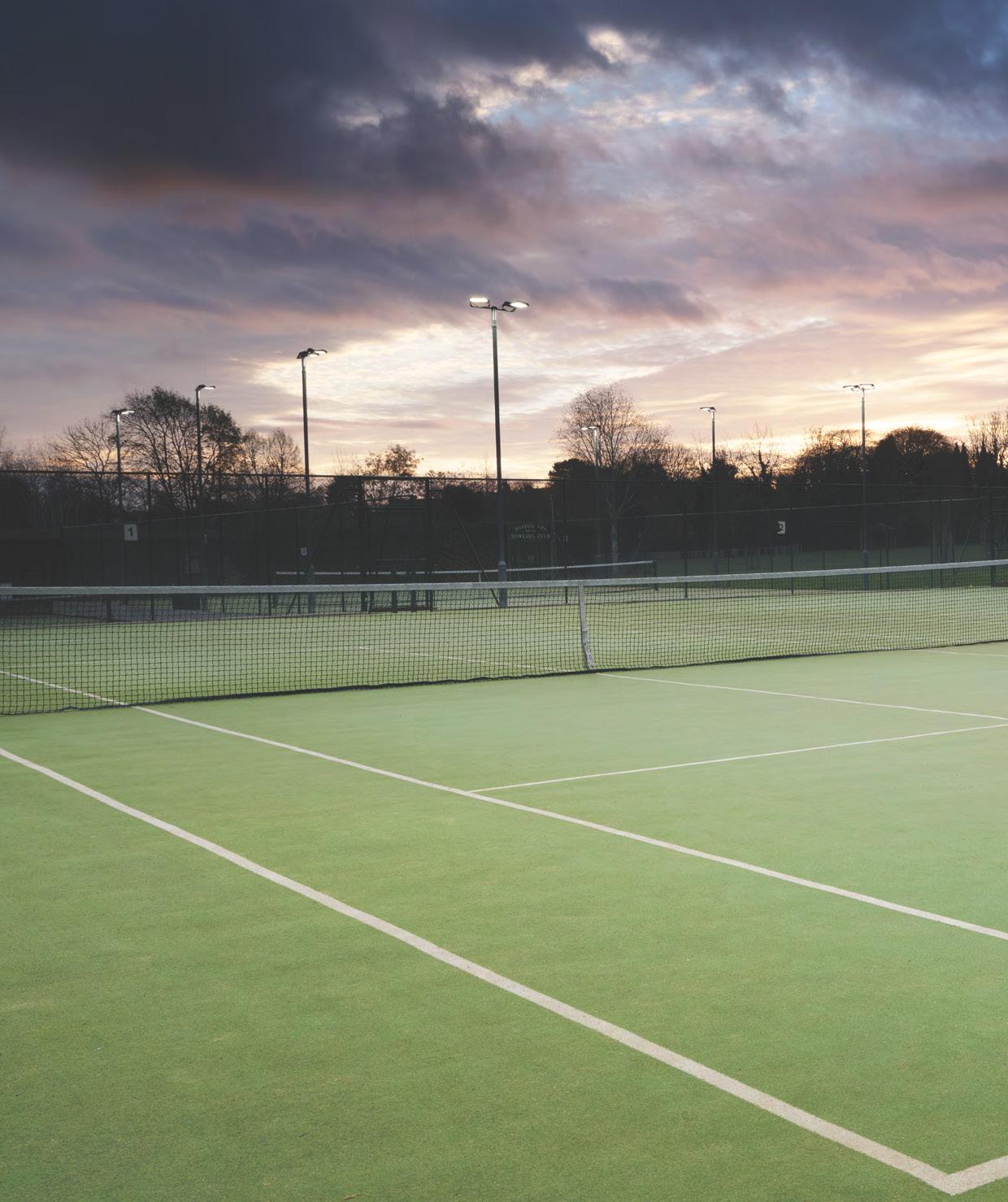

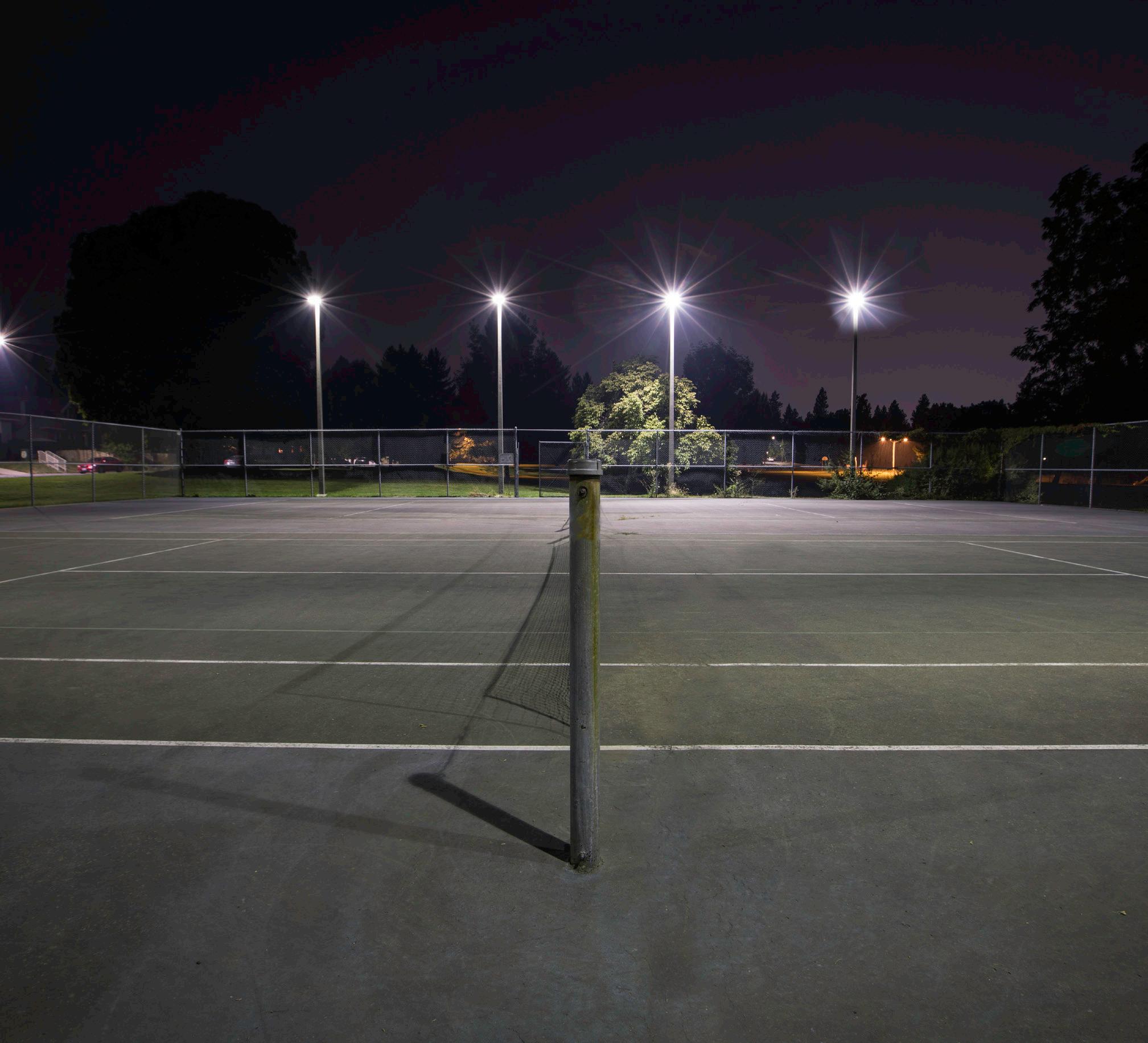

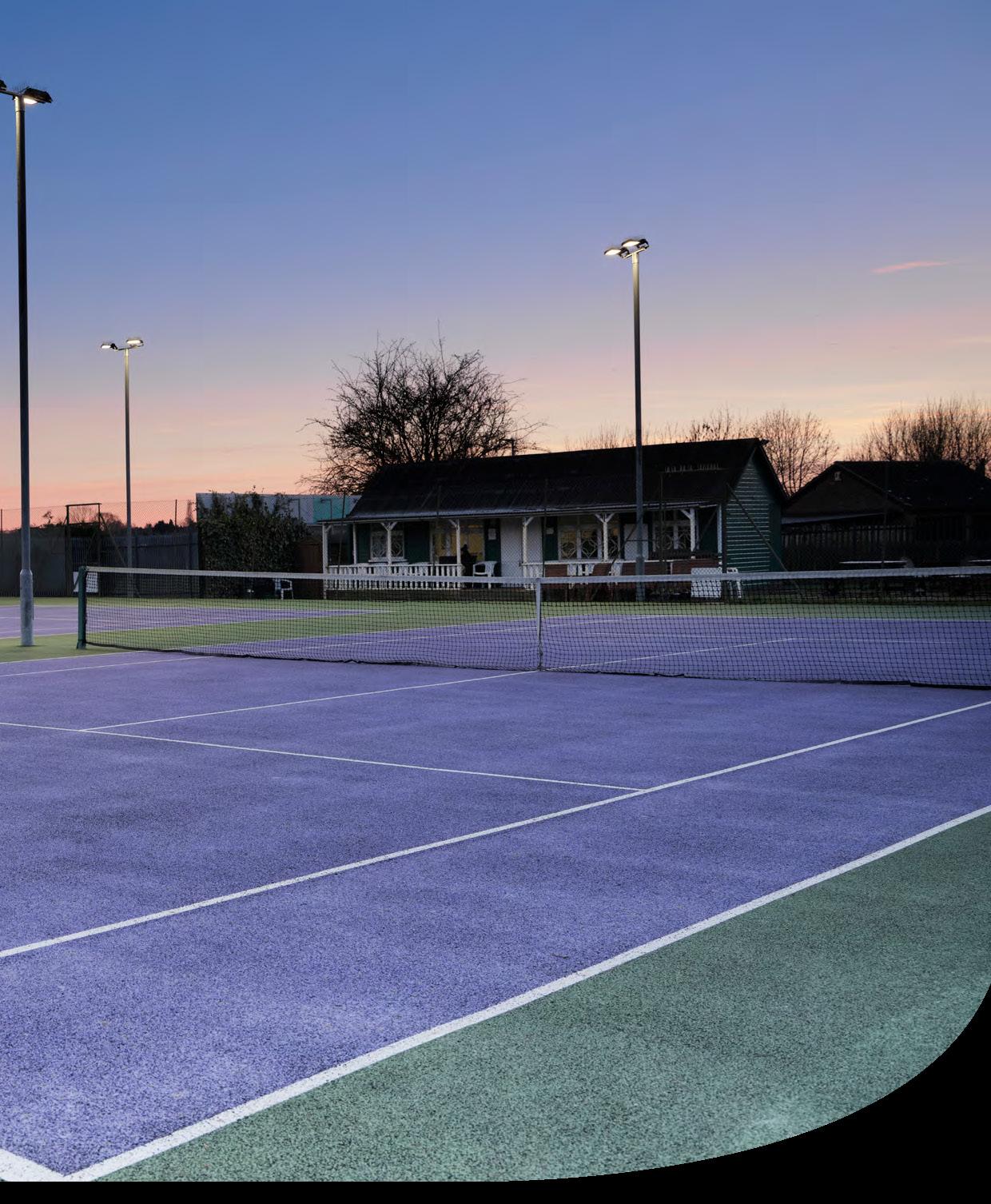

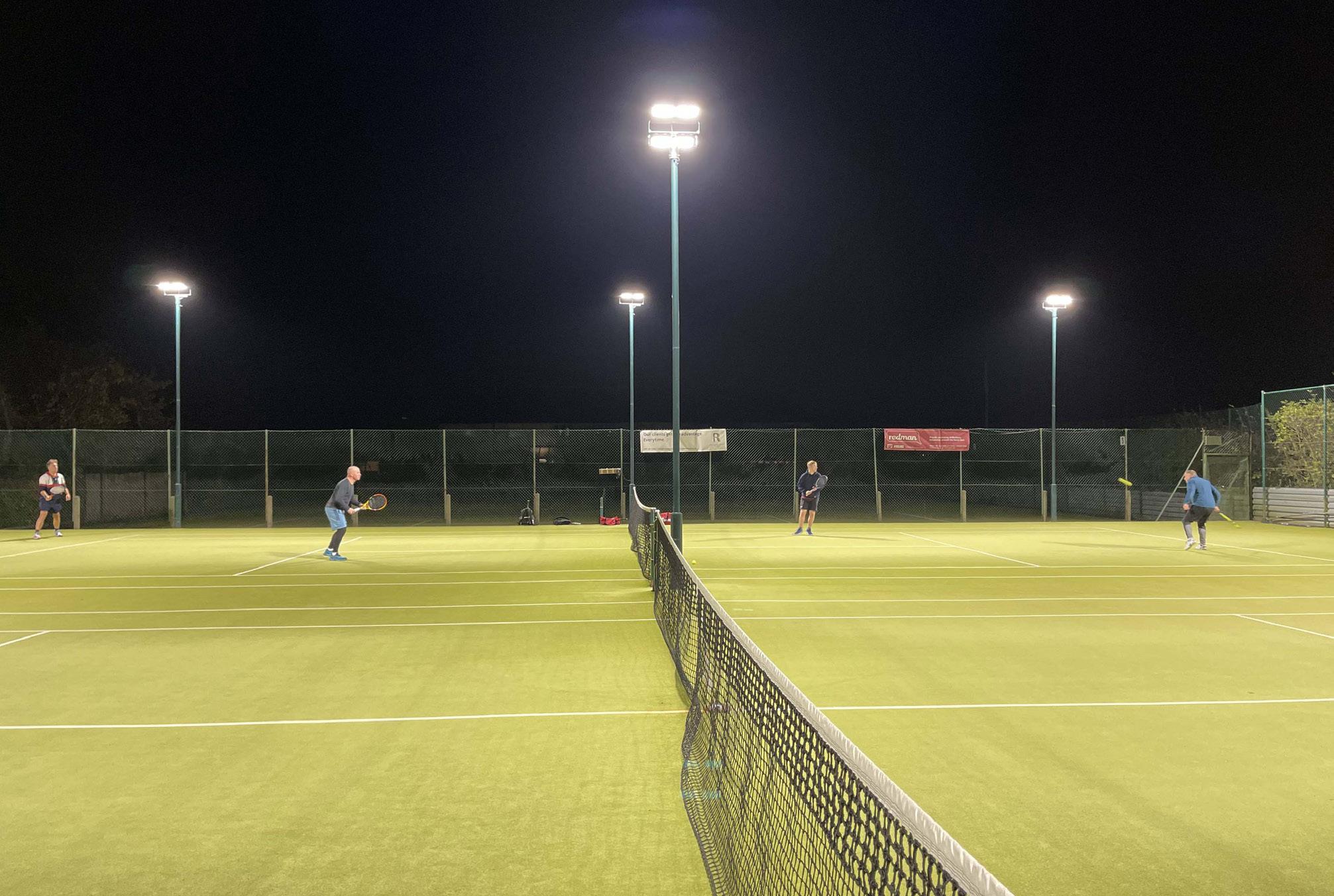

Tennisbane

Boldon Lawn Tennis Club har 6 utendørsbaner, for alle bruksklasser av tennis. For å sikre at tennisklubben tilbyr de beste fasiliteteme mulig for sine medlemmer, henvende de seg til Power Plus Group for å hjelpe til med oppgradering av belysning. Kravet var enkelt: installér effektbelysning med høy ytelse, øke antall spilletimer, redusere energikostnader og klimaavtrykk.

I første fase av prosjektet ble 3 av 6 baner belyst med BELL Skyline Elite Asymmetrisk lyskastere. Siden tennisklubben er i ett lite tettsted, var det strenge krav til lysforurensning. BELL Skyline Elite+ Asymmetrisk lyskaster ble valgt for å unngå strølys og blending til imgivelsene.

På grunn av plasseringene av de ulike tennisbanene, ble 2 av 3 baner belysning med et standard hjørne/ sidebelyst lysbilde. De andre banene kom med noen flere utfordringer, siden lys kun kunne monteres på én side av banen. Skyline Elite+ Asymmetrisk lyskastere gjorde dette enkelt, og man oppnådde gjeldende krav fra LTA normen..

• Over armaturenes levetid vil Boldon Lawn Tennis Club spare NOK 12.220.000 i energiforbruk & vedlikeholdskostnader, • Energibesparelse 60%

• Årlige besparelser: Energi 49.140kWt / CO2 27,518kg / Vedlikehold NOK 8.300

Eksempel

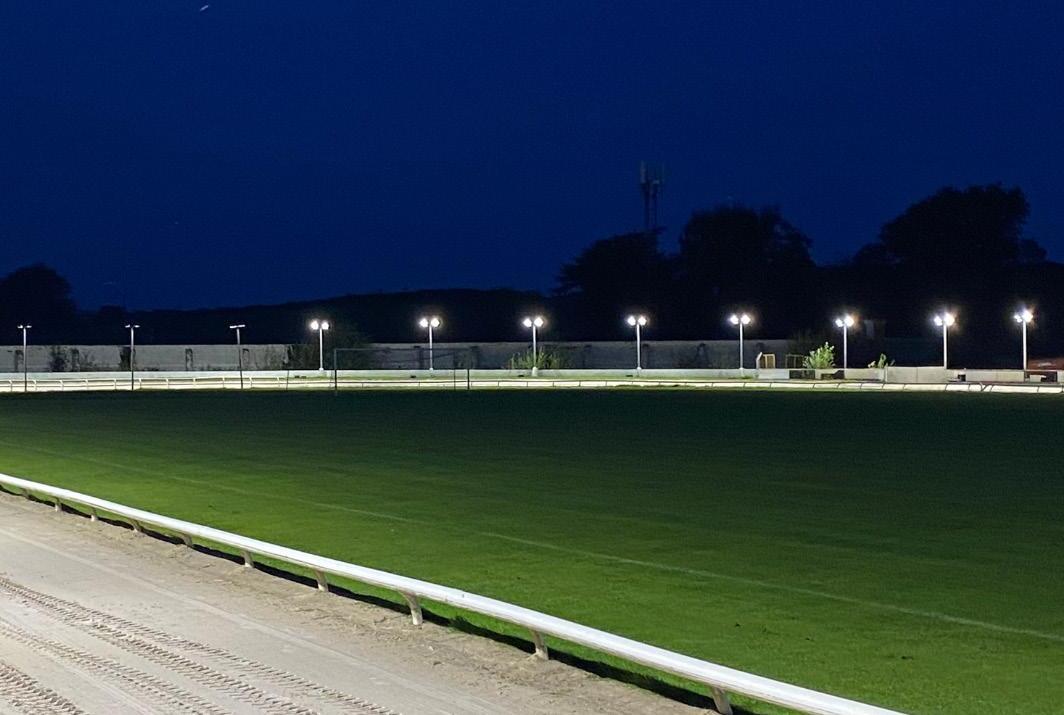

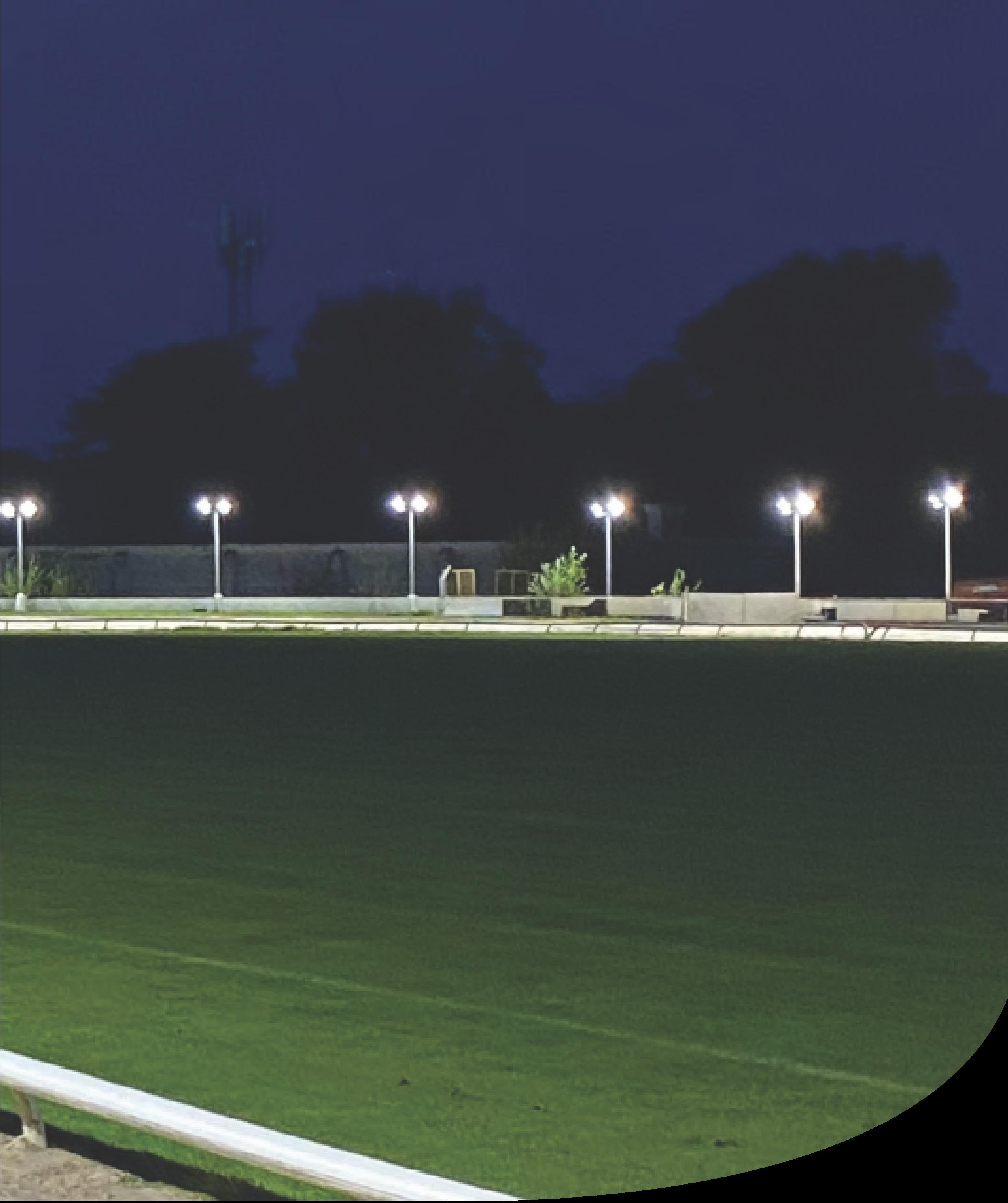

Løpebane for hunder

Drumbo Park er vertskap for en hundeløpsbane. som tilbyr hundeløp hver lørdagskveld. Ned en stor tribune med plass til mange samtidige besøkende, er det viktig at synsopplevelsen både for besøkende og hunder.

Nicholas Rose, Kommersiell Direktør, sier:

“Lyskvaliteten var en viktig faktor for prosjektet. ikke bare for betydelige besparelser på strømregning og reduksjon i avgiften siden vi er kommersiell kunde. Vi hørte skrekkhistorier fra andre baner som måtte gå tilbake til Halogen siden LED-belysning de installerte ikke gav tilstrekkelig lys. Vi ble anbefalt å jobbe med BELL Lighting og de jobbet tett med oss for å ta frem en løsning som ikke bare sparte oss for en formue, men faktisk økte lyskvaliteten på banen- I tillegg. deres planlagte installasjon fokuserte lyset på løpebanen fremfor gresset rundt banen. Vi kan nå tenne og slukke lyset på banen mellom løpene for å skape litt ekstra spenning på våre løpskvelder. I tillegg var de grundige med å belyse selve løpebanene fremfor gressområdene utenfor banene. Det ferdige resultatet er fantastisk og kundeservice gjennom hele gjennomføringen var utmerket. Jeg kan anbefaler BELL Lighting Team til andre arena-eiere.“

Årlige besparelser: NOK 428.000 / CO2 19051kg / Vedlikehold NOK 70.000 / Energibesparelser 50%

Eksempel

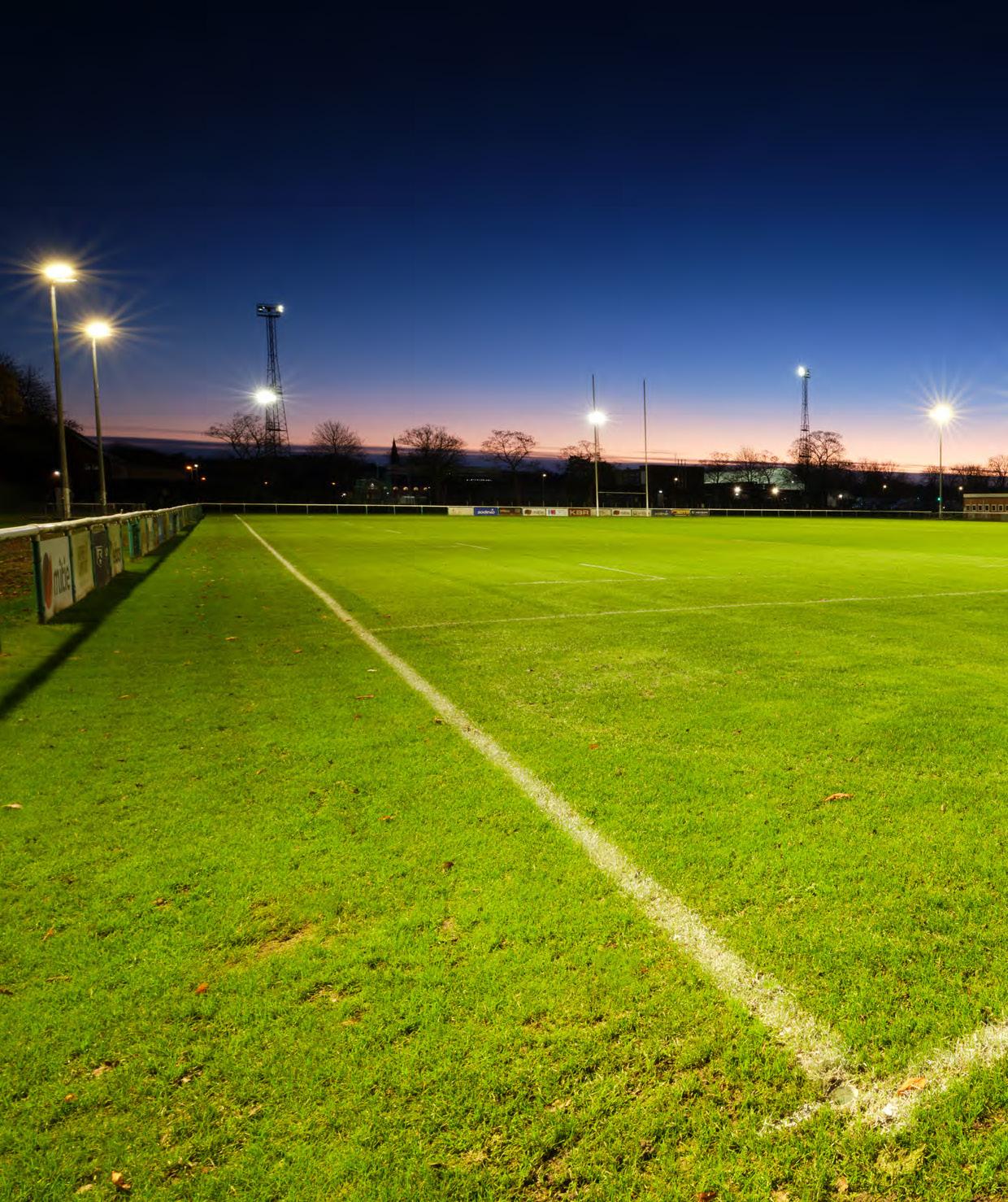

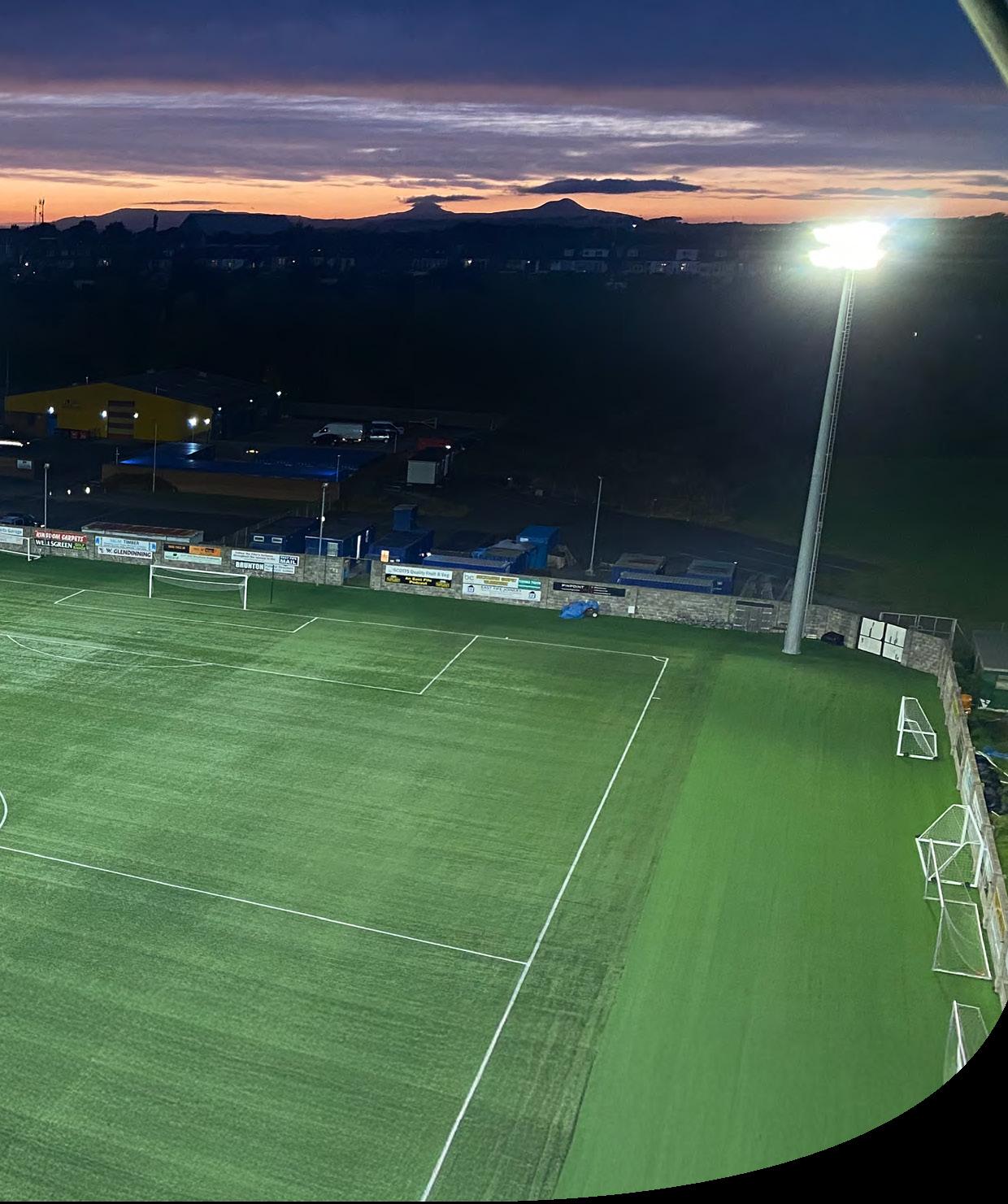

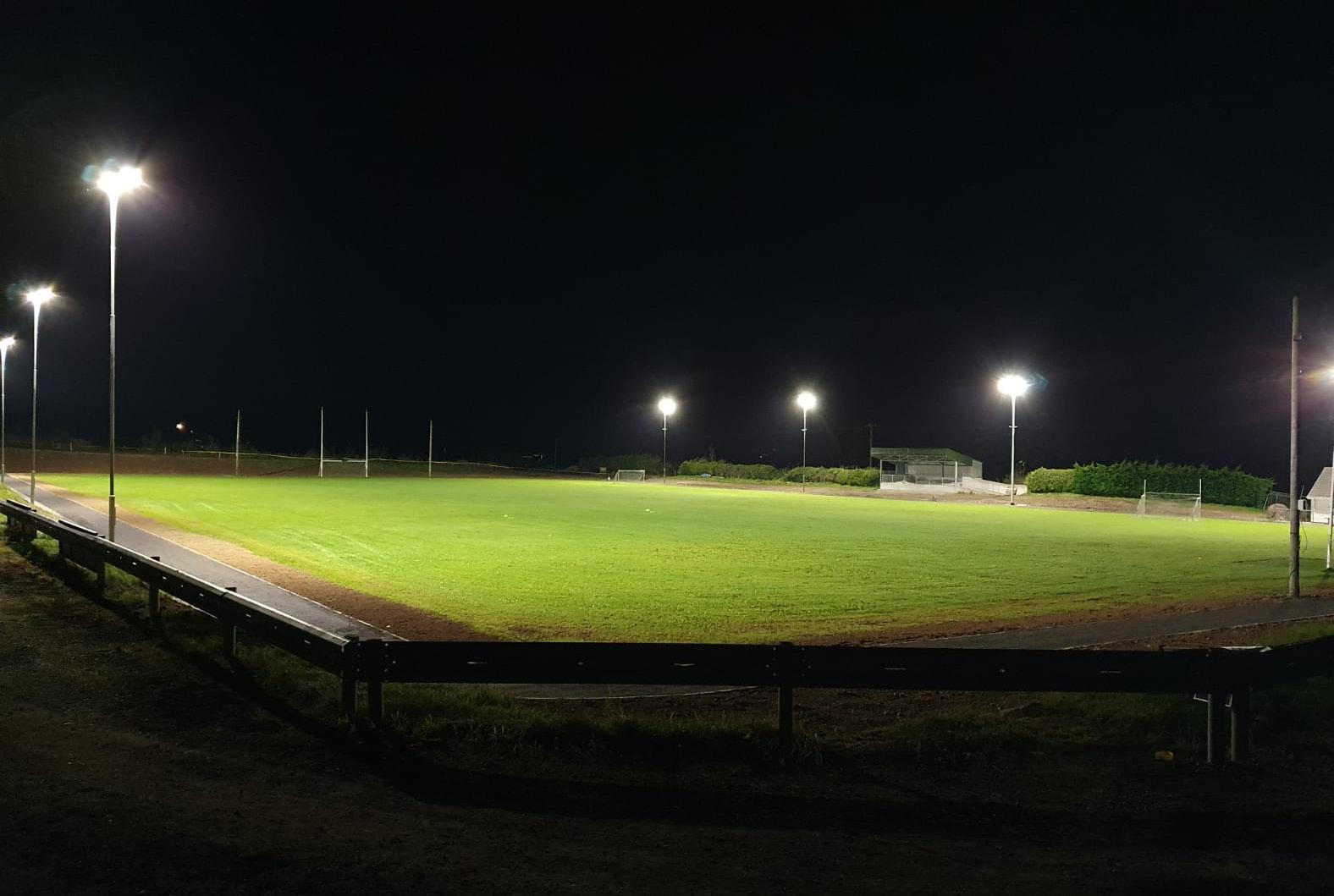

Maryland fotballforbund i Irland

Maryland GAA er en Gælisk Fotballklubb i Drumraney, Irland. Med etablering i 1957, har Maryland GAA en lang historie i Westmeath fotballmesterskap. For å forbedre fotballbanen og treningsfasilitetene, oppgraderte Maryland GAA nylig sin belysning for å sikre at de har korrekt belysning både for trening og kamp.

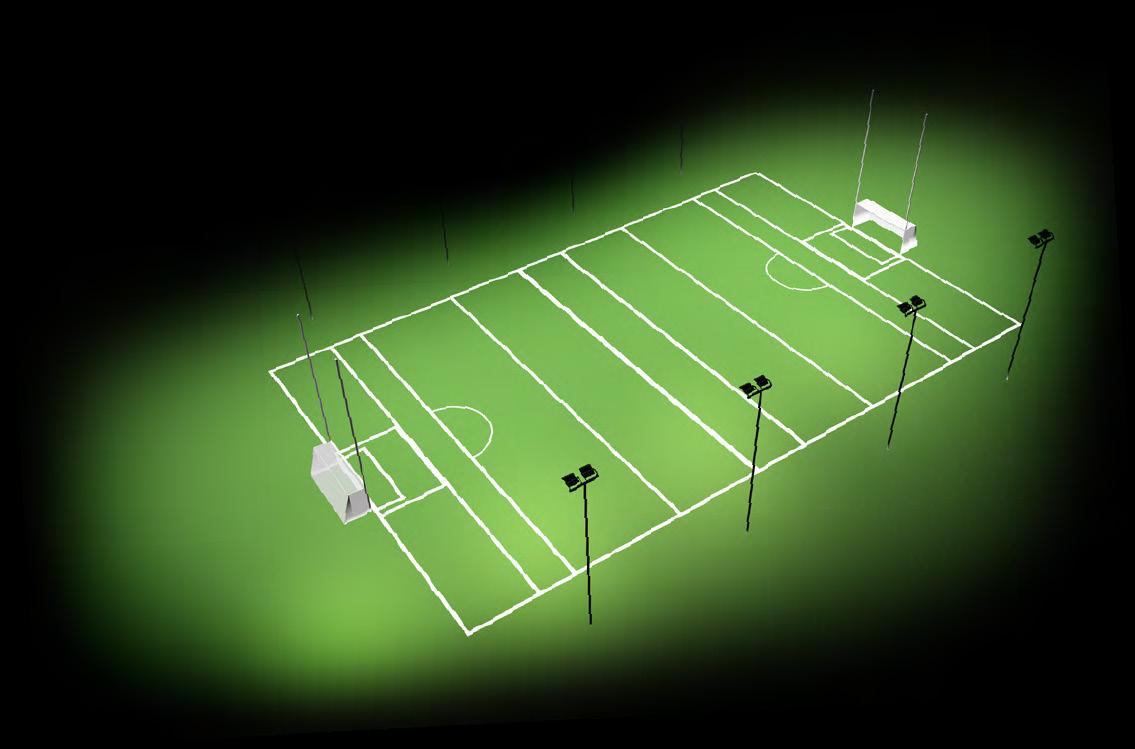

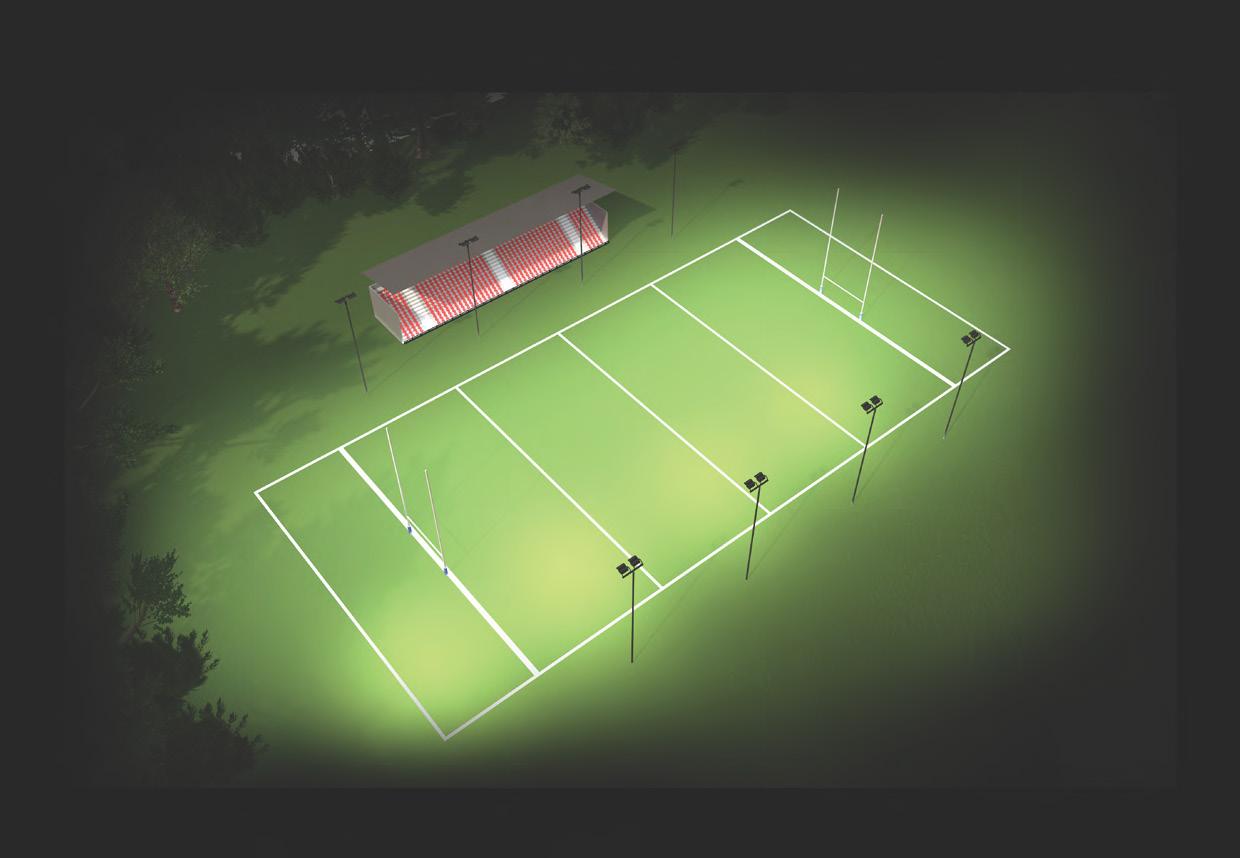

En detaljert belysningsplan ble designet av BELL Lighting Design Team med Skyline Virtus Asymmetriske LED-lyskastere som det perfekte belysningsarmaturet for oppgraderingen.

Ueffektive Metallhalogenlyskastere ble erstattet med 32 stk BELL Skyline Virtus lyskastere montert på 8 stk 12m lysstolper som gav trilstrekkelig lux-nivå som sikrer at fotballkaget kan yte til sitt beste nivå. Med 7 års garanti & 2 år on-site Garanti vil vedlikehold tilhøre fortiden. Gjennom armaturenes levetid, vil Maryland spare mange penger, og betydelig redusere sitt karbonfotavtrykk.

Årlige besparelser: NOK 113.000 / CO2 688kg / Vedlikehold NOK 14.000 / Energibesparelser 40%

Bildene viser ULR skjerm som er tilleggsutstyr

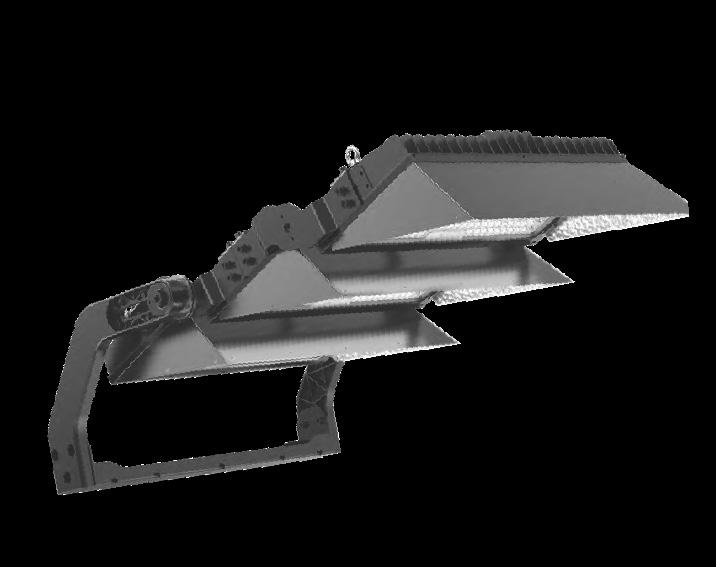

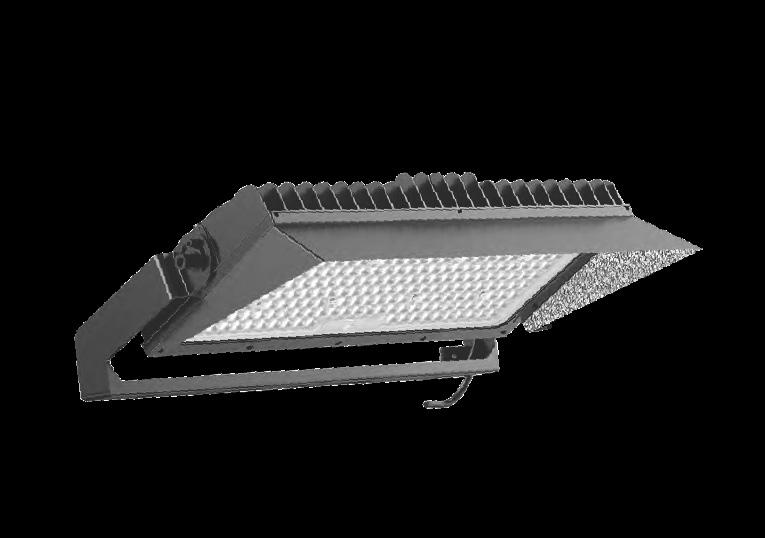

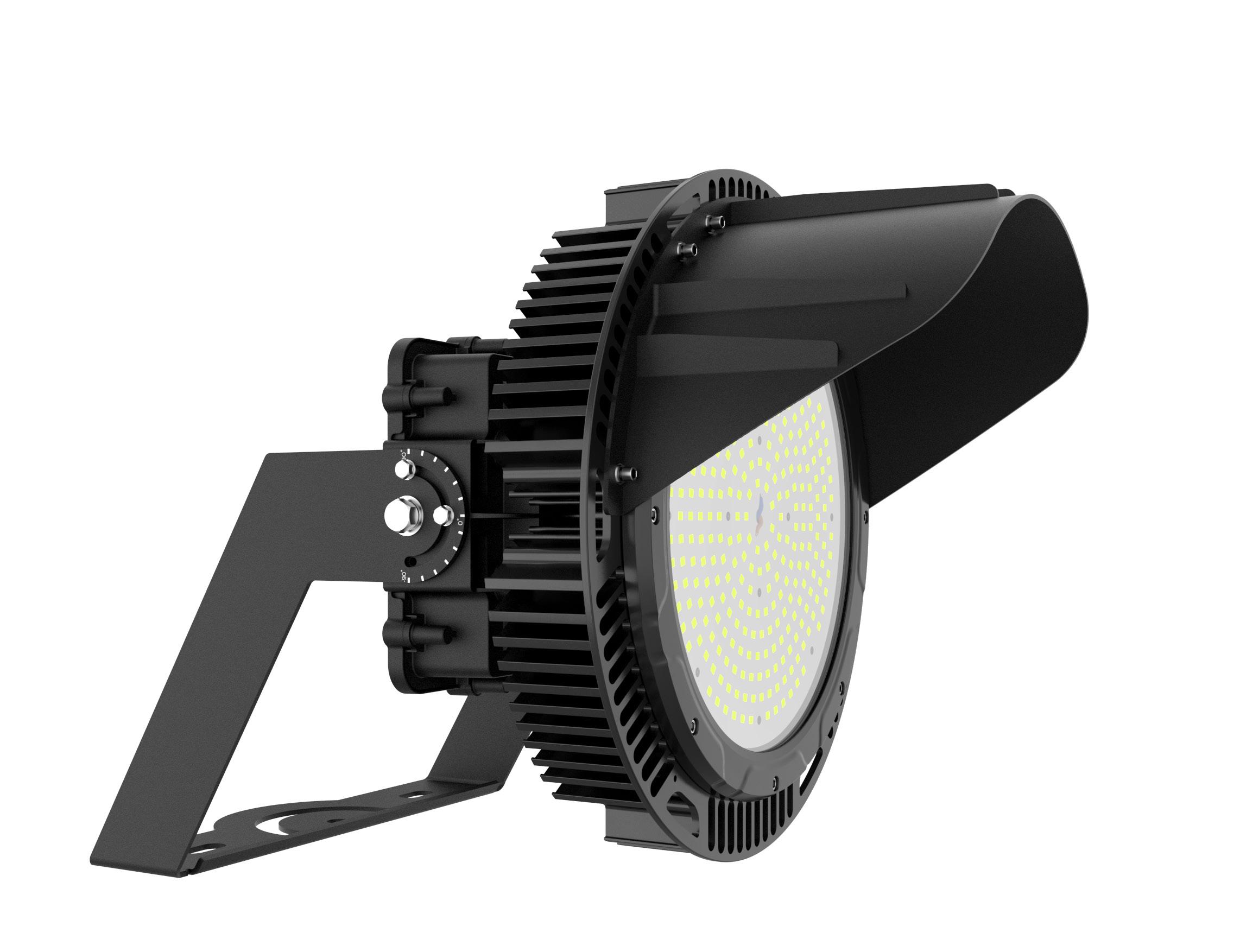

kylinePowertron S

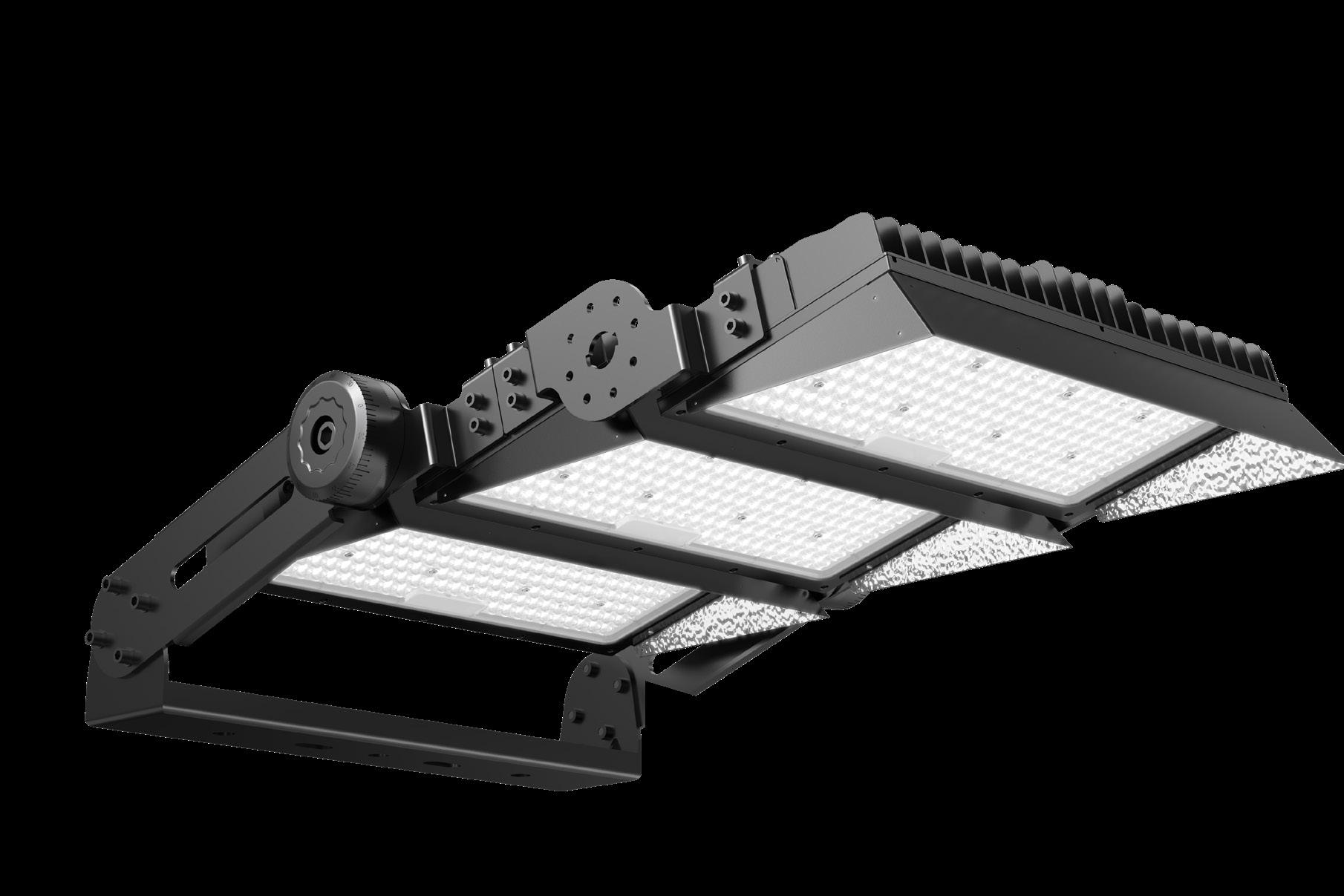

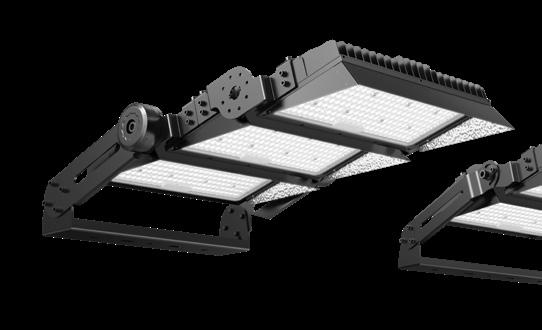

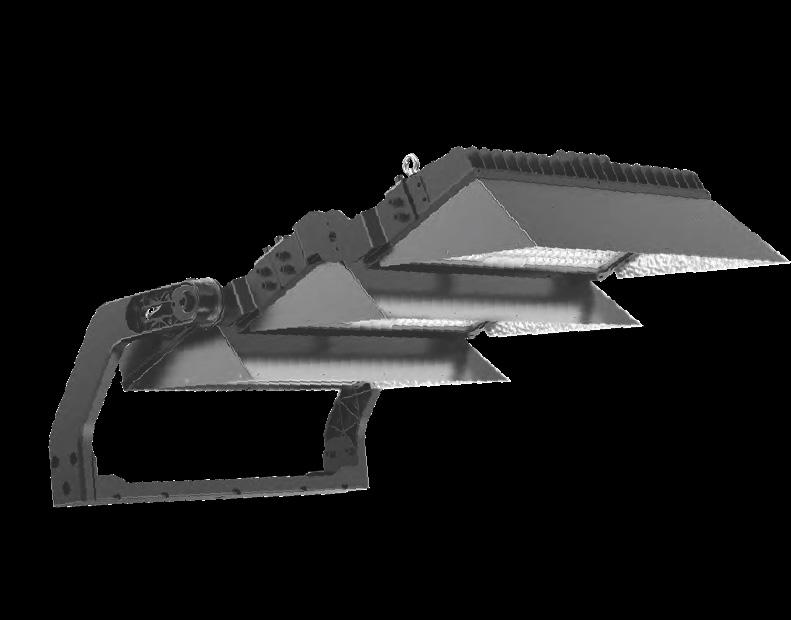

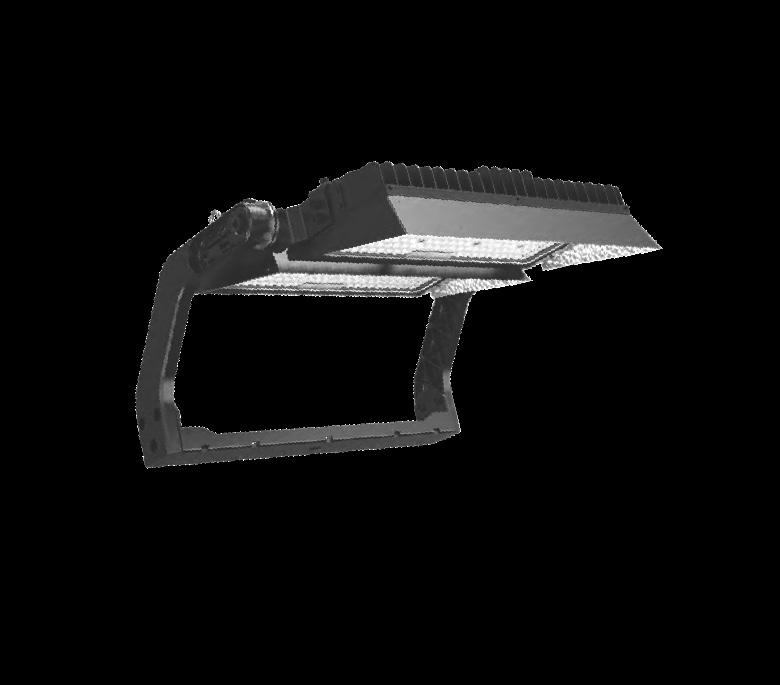

Asymmetrisk LED-lyskaster

Skyline Powertron Asymmetrisk LED-lyskaster gir den største lumen-pakken som noengang er produsert av BELL. Konstruksjonen i sortlakkert presstøpt aluminium gir en ultra-moderne estetikk kombinert med en imponerende 260,000 lumen lysytelse (1800W). Den solide, robuste konstruksjonen på Powertron gjør lyskasteren idell til utendørs sportsarenaer som er værutsatt.

• 600/1200/1800W Modulær kapslingsdesign

• Direkte erstatning for for 1000W/2000W Metallhalogen lyskastere

• Opp til 146 Lm/W lysutbytte

• IP66

• Full justering av vinkel på monteringsbrakett

• Egnet for seriemontering av mange armaturer på rad

• Vinkelindikering vises på brakett for hurtig innstilling

• Siktemiddel for innstilling finnes som tilbehør for presis innstilling

• Full cut-off horisontal asymmetrisk lyskaster

• Lavvekt & liten vindflate

• Som tilvalg finnes ULR skjermer for 0° oppadrettet lys, som reduserer blending og lysforurensning

• Separat LED-Driver boks, kan monteres på bakkenivå for enkelt vedlikehold

2

3

1

Asymmetrisk LED-lyskaster kylinePowertron S

Tekniske spesifikasjoner

Kapsling Sortlakkert presstøpt aluminium (RAL 9017)

LED-Driver 600W & 1200W UPowerTek / 1800W BELL

LED Chip OSRAM 3737

IP klasse IP66

Driftstemp -30°C til +35°C

Styring 0-10V, PWM som standard (DALI, DMX kan spesialbestilles)

Effektfaktor > 0.9

CRI 70 - samsvarer med EU krav på Ra70 i fargegjengivelsesindeks

Lystilbakegang 80 - Bedre enn EU krav på 70 som oppretthold lysytelse

Vekt

Vindflate/EPA

Med LED-Driver: 600W 15,5Kg / 1200W 31,8Kg / 1800W 47,7Kg

Uten LED-Driver: 600W 8,9Kg / 1200W 20,5Kg / 1800W 36,9Kg

600W 0,09m² @ 0°

1200W 0,22m² @ 0°

1800W 0,40m² @ 0°

Merk; ved behov for skjerm, bestill: 1 for 600W 2 for 1200W

3 for 1800W

440V finnes på forespørsel

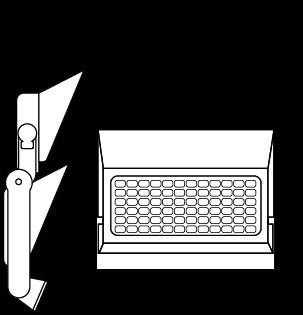

Dyp skjerm for Skyline Powertron

Lav skjerm for Skyline Powertron

Sikte-middel for Skyline Powertron

LED-Driver boks kan fjernmonteres på bakkenivå, som forenkler vedlikehold og installasjon.

Opp til 262.300 lm betyr at lyskasteren kan innfri belysningskravene til en mengde bruksområder med Klasse (I, II og III).

Som tilvalg finnes ULR skjermer, som sikrer at oppadrettet lys unngås slik at lysforurensning er begrenset og miljøpåvirkning er minimal.

kylineELITe+ S

Symmetrisk LED-lyskaster

Skyline Elite+ representer den mest moderne teknologien innen sportslyskastere, moderne estetikk & presstøpt aluminiumskonstruksjon. Med IP66 og lavt vindareal kan denne løsningen tåle de mest krevende værforholdene. Perfekt for store utendørs sportsfasiliteter eller industri bruksområder, komplett med fullt justérbar monteringsbrakett.

• 600W Symmetrisk LED-lyskaster

• Direkte erstatning for 1500W Metallhalogen

• Opp til 155 Lm/W lysutbytte

• IP66

• Visir for lite oppadrettet lys

• Lavvekt & vindareal sammenlignet med damplampearmaturer

• Fullt justérbar monteringsbrakett

• Vinkel-markeringer for hurtig innstilling av vinkel

Symmetrisk LED-lyskaster

Tekniske spesifikasjoner

Kapsling Presstøpt LM6 aluminium & Polykarbonat optikk

LED-Driver Inventronics 1-10V Dim

LED Chip Sosen

IP klasse IP66

Driftstemp -30°C til +35°C

Driftsspenning 100 - 277V (277 - 440V som spesialbestilling

Effektfaktor > 0.9

CRI 80 - Bedre enn EU norm på Ra 70 for fargegjengivelse

Lystilbakegang 80 - Bedre enn EU norm på 70 i lystilbakegang

Vekt 18,6 Kg

Vindflate 0,11M2

1

2

3 Subject to terms & conditions (Contact Customer Service)

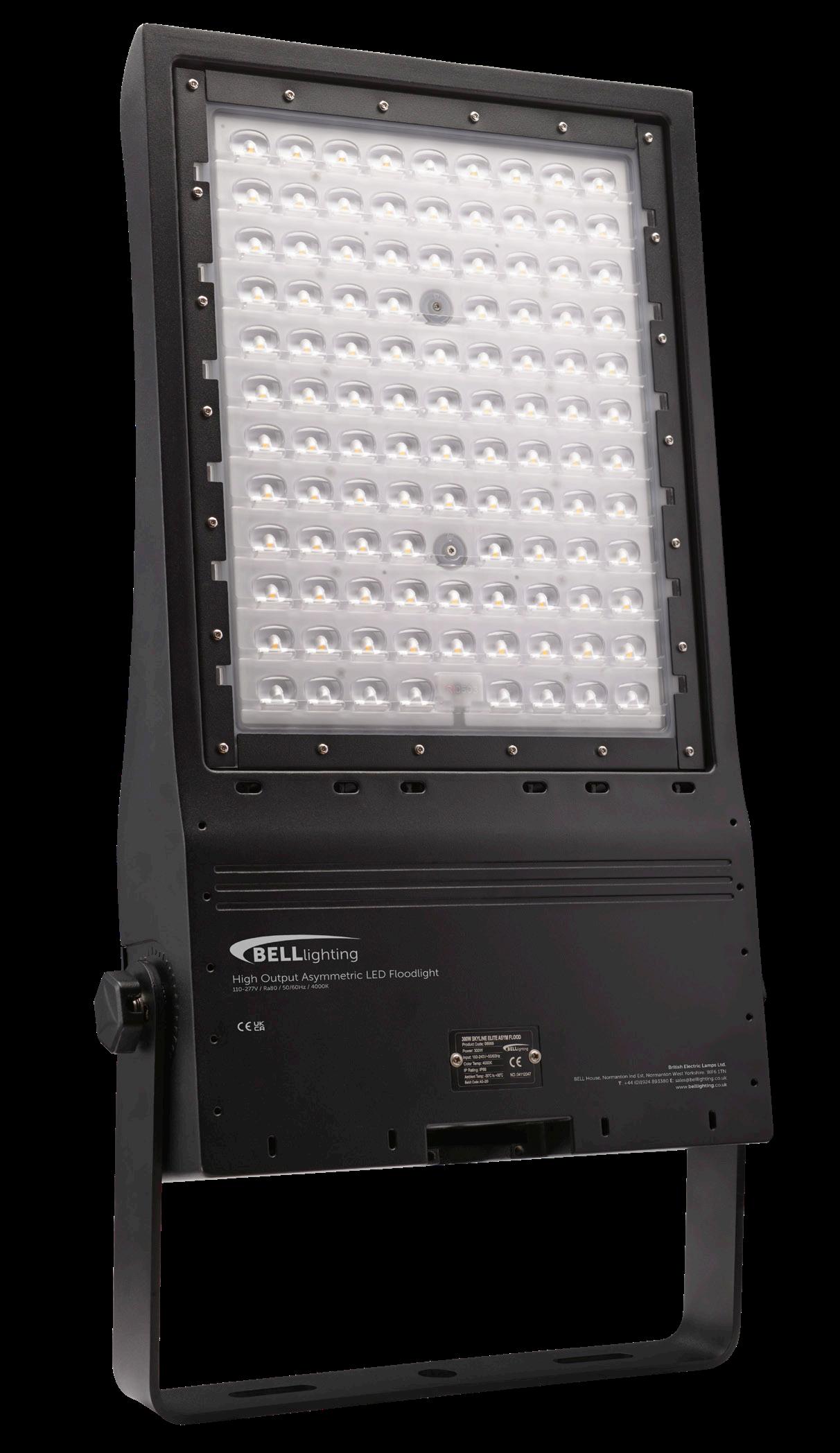

kylineELITe+ S

HO Asymmetrisk LED-lyskaster

Skyline Elite+ representerer det nyeste innen sportsarenabelysning. Moderne estetikk, presstøpt aluminiumskonstruksjon. Med IP66 og lite vindareal kan denne løsningen håndtere de mest krevende værutfordringer. Perfekt til store utendørs sportsfasiliteter eller industri bruksområder, leveres komplett med fullt justérbar monteringsbrakett.

• Direkte erstatning for opp til 1500W Metallhalogen lyskaster

• Perfekt for sport, fasadebelysning, landskapsbelysning, sikkerhet & parkeringsplass

• Asymmetrisk lysfordeling, lite lysforurensning

• 145 Lm/W lysutbytte

• Aerodynamisk, strømlinjeformet design som gir redusert vindflate

• Fullt lukket IP66 TUV sertifisert LED-Driver

• Nichia GRT-V1 LED

• Fullt justérbar monteringsbrakett

LMR80: Maksimalt 20% lystilbakegang over oppgitt levetid.

B10: Maksimalt 10% utfall på belysningsarmaturene over oppgitt levetid

2

3

1

kylineELITe+ S HO Asymmetrisk LED-lyskaster

Tekniske spesifikasjoner

Kapsling Polyester-belagt presstøpt aluminium i LM6 Marine-kvalitet & herdet frontglass

LED-Driver Sosen (1-10V dimmebar)

LED Chip Nichia GRT-V1

IP klasse IP66

Driftstemp -30°C til +45°C

Driftsspenning 100 - 277V (277 - 440V kan spesialbestilles)

Effektfaktor > 0.9

CRI 80 - Bedre enn EU norm på Ra 70 i Fargegjengivelsesindeks

Lystilbakegang 80 - Bedre enn EU nrom på 70 i lystilbakegangfaktor.

Vindflate 0,37M2

Vekt 18Kg

08874

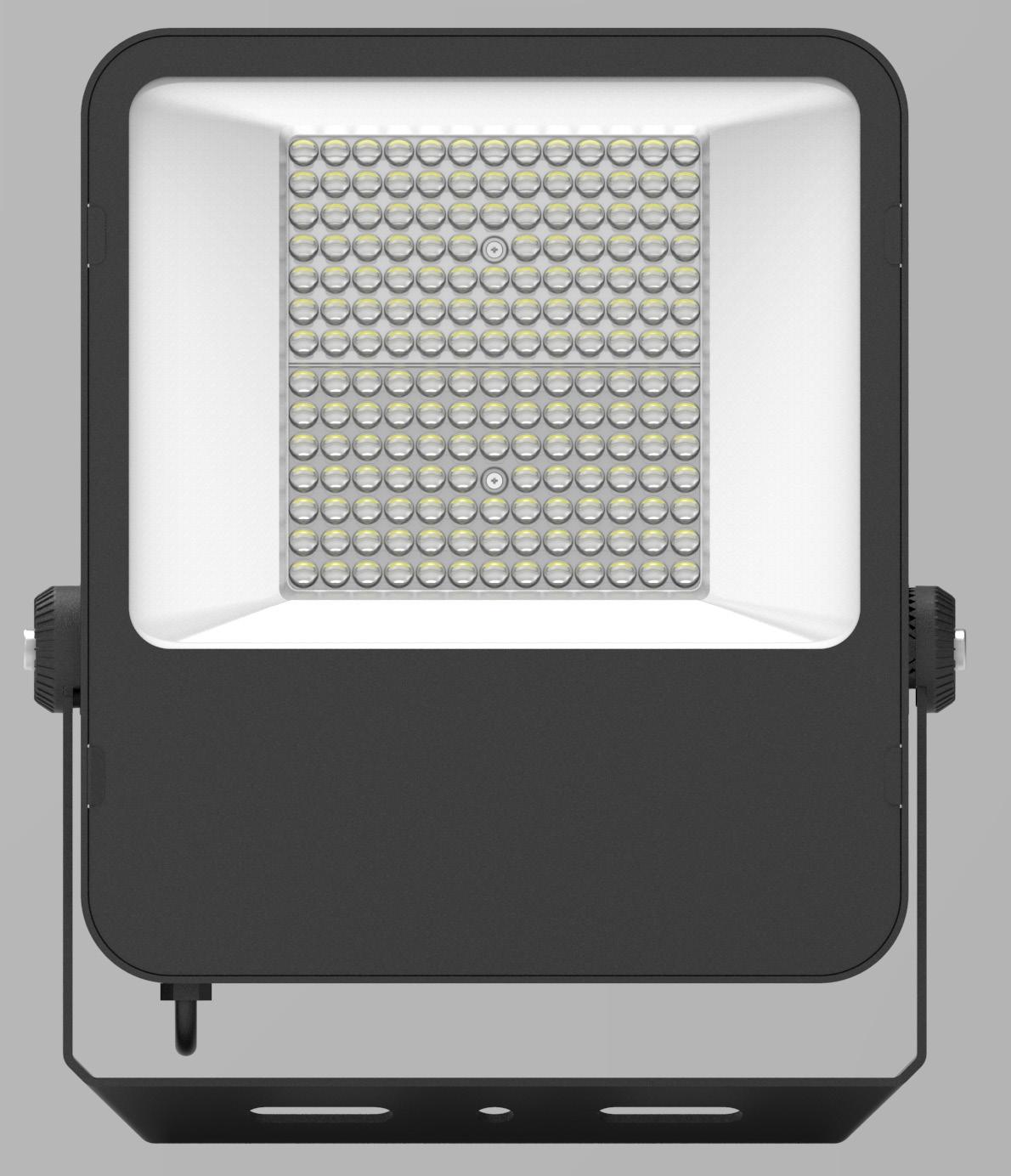

kylinevirtus S

Asymmetrisk/Symmetrisk LED-lyskaster

Designet og utviklet i England spesielt for å samsvare med kravene til sportsarenabelysning og for å redusere lysforurensning. BELL Skyline Virtus er en høykvalitets lyskaster, MultiWatt som standard med 50,000 timers levetid, 7 års garanti og 2 år ‘on site’ garanti.

• Direkte erstatning for 250/500/750W Metallhalogen/Høytrykknatrium lyskastere

• MultiWatt innstilling

• Perfekt for sport, fasadebelysning, landskapsbelysning, sikkerhet & parkeringsplass

• Asymmetrisk lysfordeling, lite lysforurensning (Asymmetrisk versjon)

• 155 Lm/W lysutbytte

• Overspenningsvern 10,000V

• Aerodynamisk, strømlinjeformet design for redusert vindareal

• Fullt innkapslet IP66 TUV-sertifisert LED-Driver

• Nichia GRT-V1 LED

• Lang levetid 50.000 timer (L80 B10 @ 25°C)

• Robust konstruksjon, leveres med standard universell monteringsbrakett

• Leveres med ferdigkoblet kabel (1,5M)

• Integrert lufteventil som elminerer fukt/dugg

LMR80:

1

kylinevirtus S

Tekniske spesifikasjoner

Kapsling Polyester-dekket presstøpt aluminium i LM6 Marine kvalitet & herdet frontglass

LED-DDriver LiFud

LED Chip Nichia GRT-V1

IP klasse IP66

Driftstemp -30°C til +35°C

Driftsspenning 110 - 240V

Effektfaktor > 0.9

CRI 80 - Bedre enn EU norm på Ra 70 i fargegjengivelsesindeks

Lystilbakegang 80 - Bedre enn EU norm på 70 i lystilbakegangsfaktor

Vindflate/EPA 100W 0,067M2 / 200W 0,112M2 / 300W 0,144M2

Vekt 100W - 2,8Kg / 200W - 5,2Kg / 300W - 6,4Kg

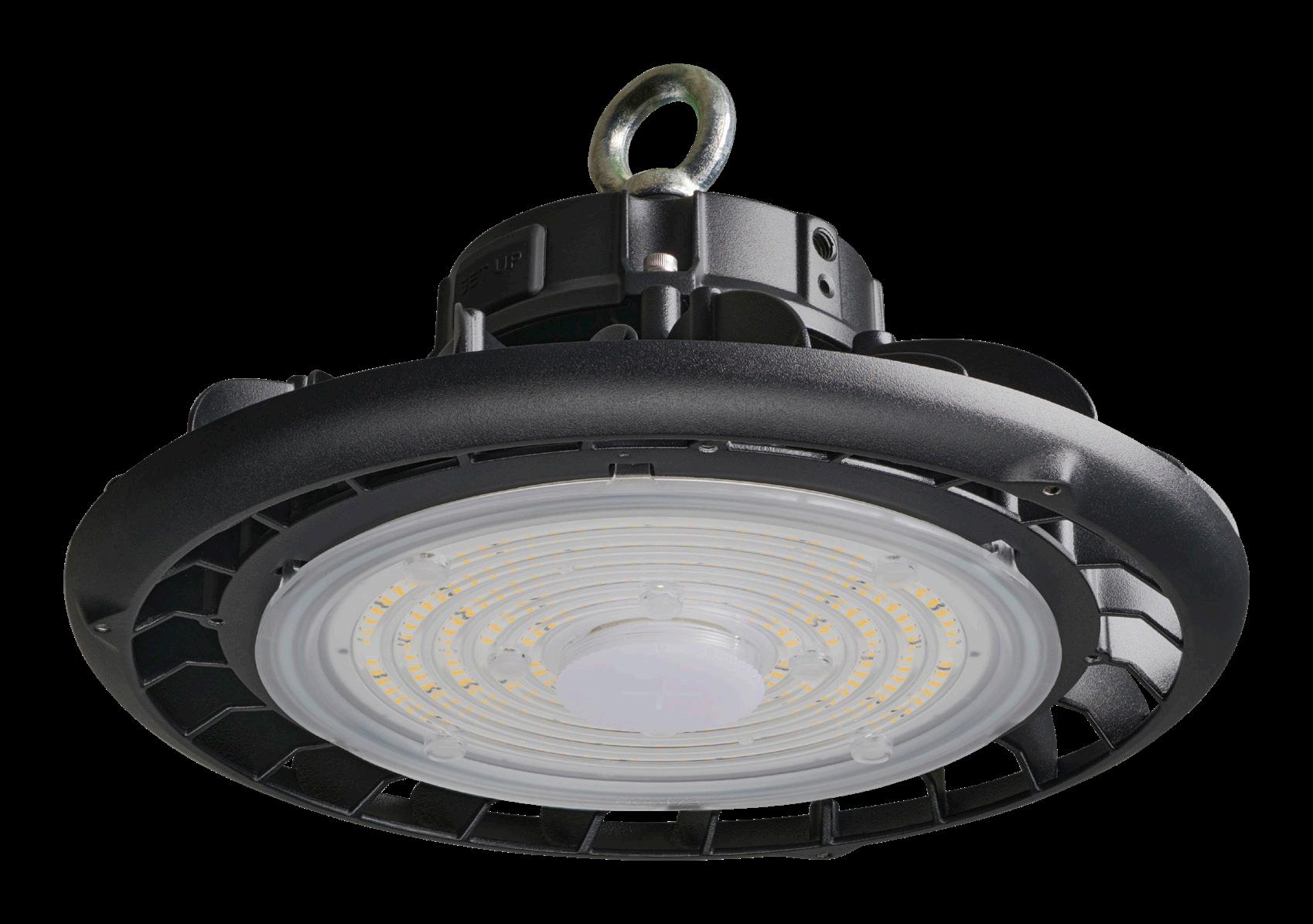

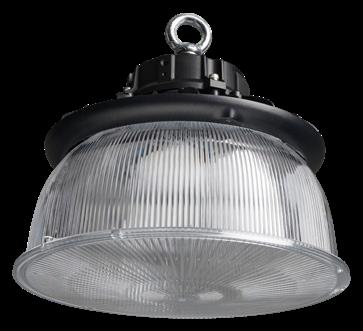

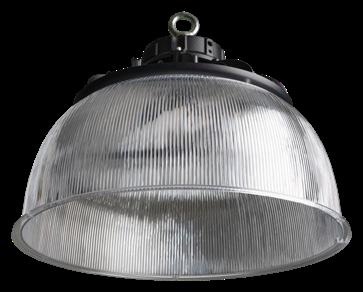

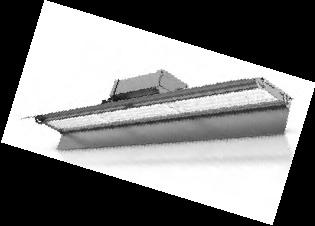

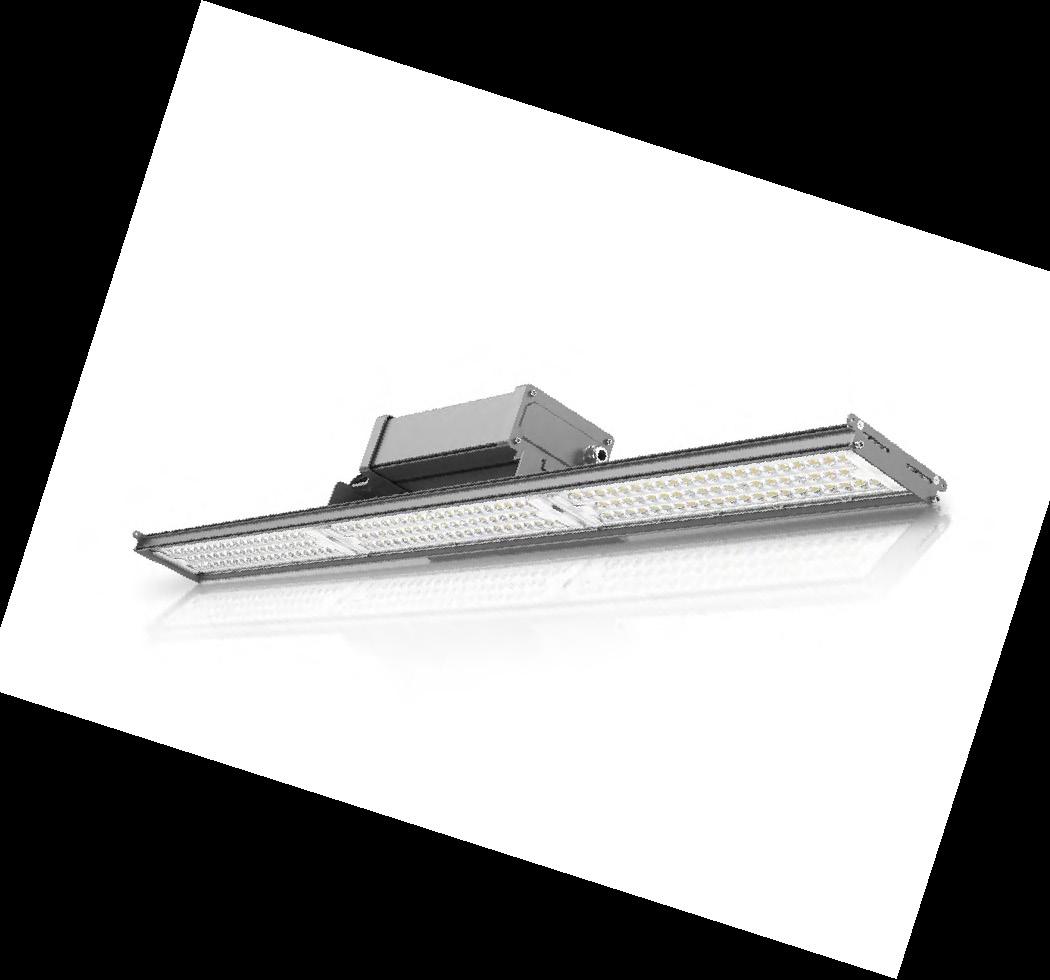

lluminaatlas I

MultiWatt LED High Bay

BELL Illumina Atlas MultiWatt High Bay er en meget effektiv anvendelig LED-armatur, ideelt egnet til et stort utvalg industri bruksområder i både nybygg og rehab.

• 60-200 MultiWatt

• Seoul Semiconductor LED

• Plugg-inn PIR- & mikrobølgesensor som tilbehør

• Sensor-innstilling via fjernkontroll

• Direkte erstatning for 250-600W Metallhalogen eller Høytrykknatrium

• Perfekt for lagerbygg, store kjøpsentre og fabrikker

• Nødlys-kit finnes som tilbehør

• 145 Lm/W lysutbytte

LMR80: Maksimalt
B10:

lluminaatlas I

MultiWatt LED High Bay

Tekniske spesifikasjoner

Kapsling Hus i presstøpt Aluminium, Optikk i polykarbonate

LED-Driver Muso

LED Chip Seoul Semiconductor

IP klasse IP65

Driftstemp -30°C til +50°C / Nødlysversjon minimum temperatur -5°C

Driftsspenning 220 - 240V

Effektfaktor > 0.9

CRI 85 - Bedre enn EU norm på Ra 70 i fargegjengivelsesindeks

Lystilbakegang 80 - Bedre enn EU norm på 70 i lystilbakegang

Vekt 60-100W 2Kg / 90-150W 2,1Kg / 120-200W 2,8Kg

11478 - Plugg Inn Nødlys-kit

11463Twist Mikrobølgesensor for Illumina Atlas MultiWatt High Bay

11464 - Twist PIR sensor for Illumina Atlas

Casambi Bluetooth Wireless Node for Illumina Atlas

Polykarbonat Reflektor for 60/70/100W & 90/120/150W Illumina Atlas MultiWatt High Bay

11472Polykarbonat Reflektor for 120/160/200W Illumina Atlas MultiWatt High Bay

11473Aluminium Reflektor for 60/70/100W & 90/120/150W Illumina Atlas MultiWatt High Bay

11474Aluminium Reflektor for 120/160/200W Illumina Atlas MultiWatt High Bay

11475Reflektor Cover for 60/70/100W & 90/120/150W Illumina Atlas MultiWatt High Bay

11476Reflektor Cover for 120/160/200W Illumina Atlas MultiWatt High Bay

1147760° Justérbar Brakett for Illumina Atlas MultiWatt High Bay

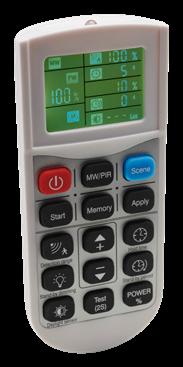

11466 - Infra-rød fjernkontroll

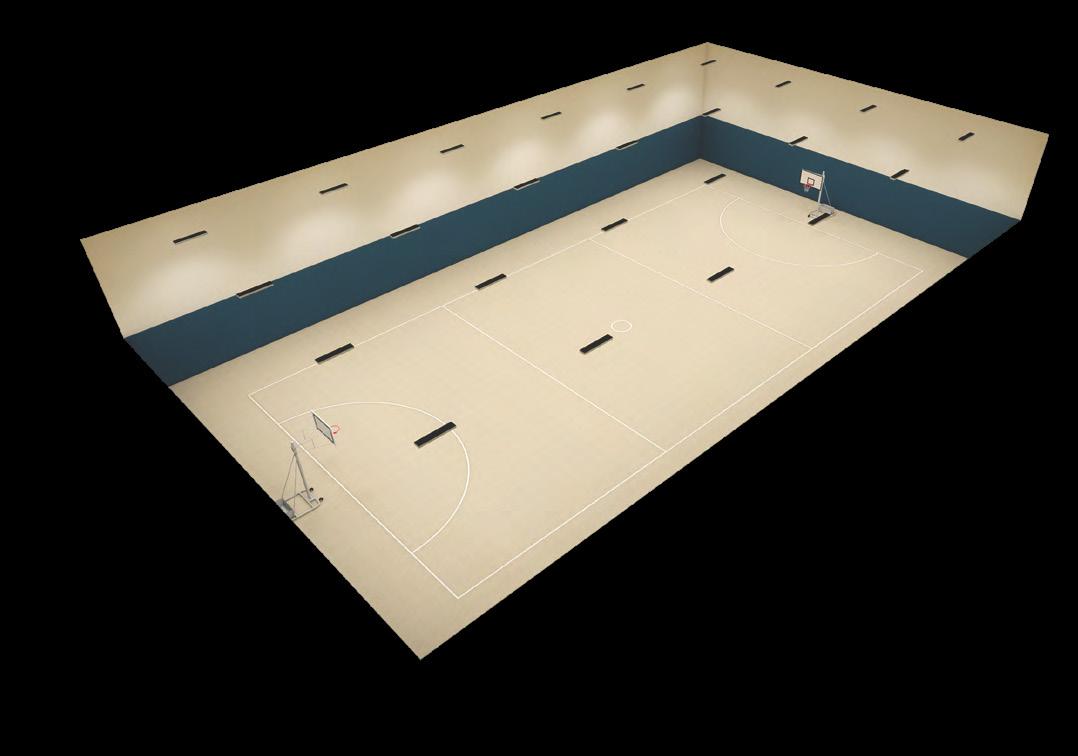

90° optikk tilgjengelig for å lage en smalstrålende lysfordeling, som gjør mulig maksimal belysning på hver korridor.

Opp til 28.000lm per High Bay, gir høye lux-nivåer på hver korridor slik at man ser ballen i hurtige sportsaktiviteter som for eksempel baseball..

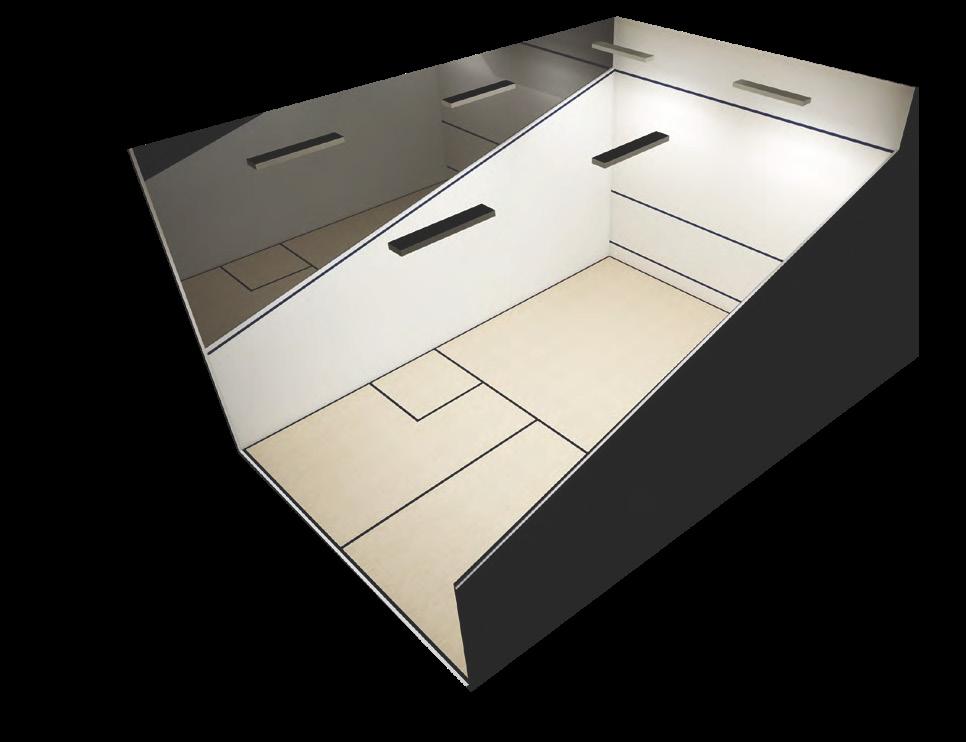

Reflektorer og cover finnes for å redusere blending ved behov for å sikre at det ikke er noen distraksjoner for spillere.

Som tilvalg finnes infra-rød fjernkontroll for PIR- & mikrobølge sensor versjoner. Hurtig og lettvindt instilling av flere armaturer.

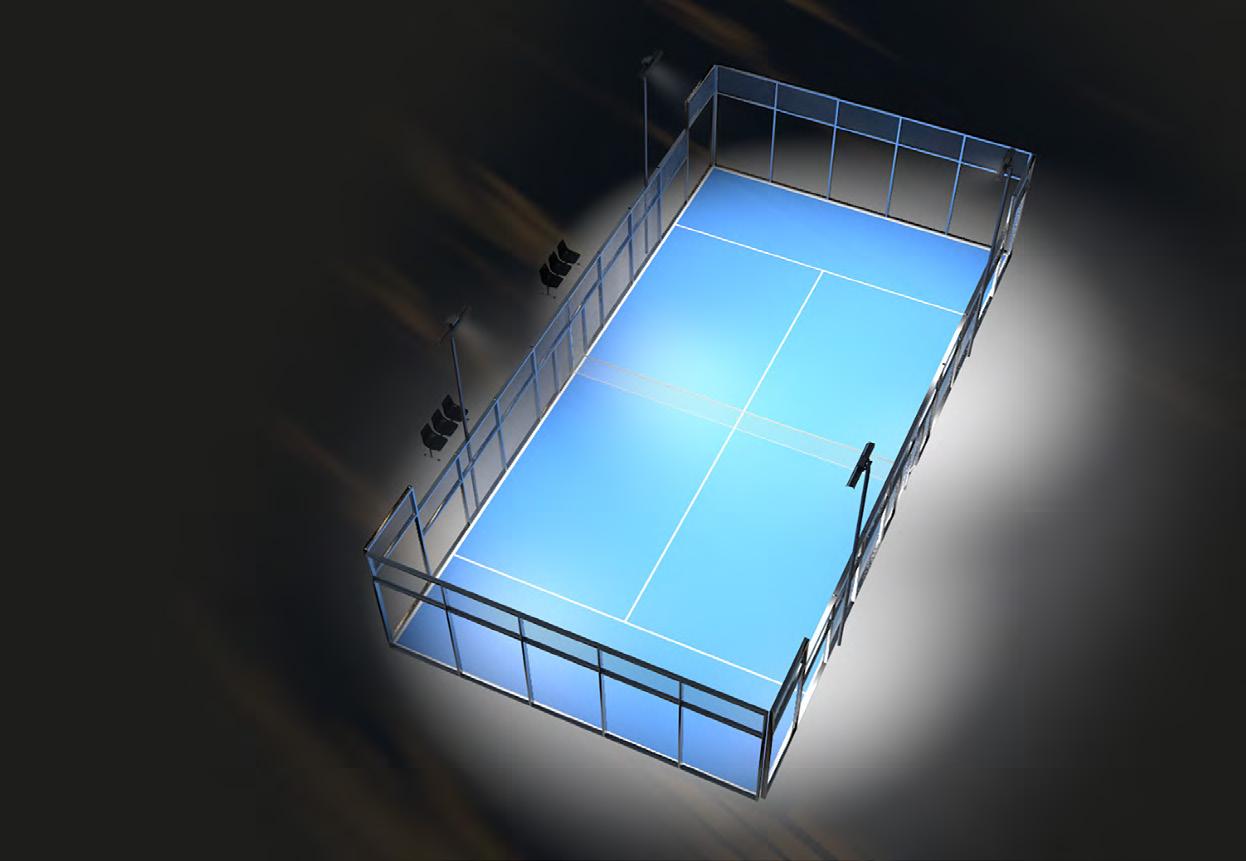

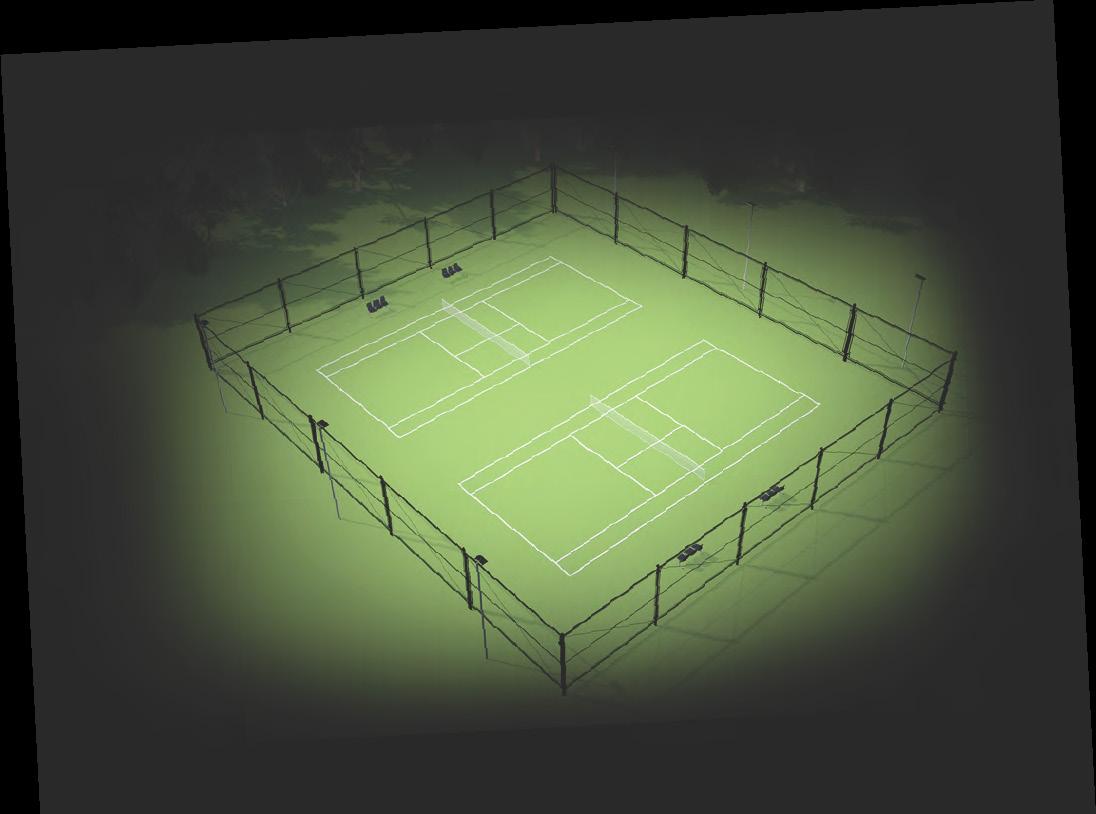

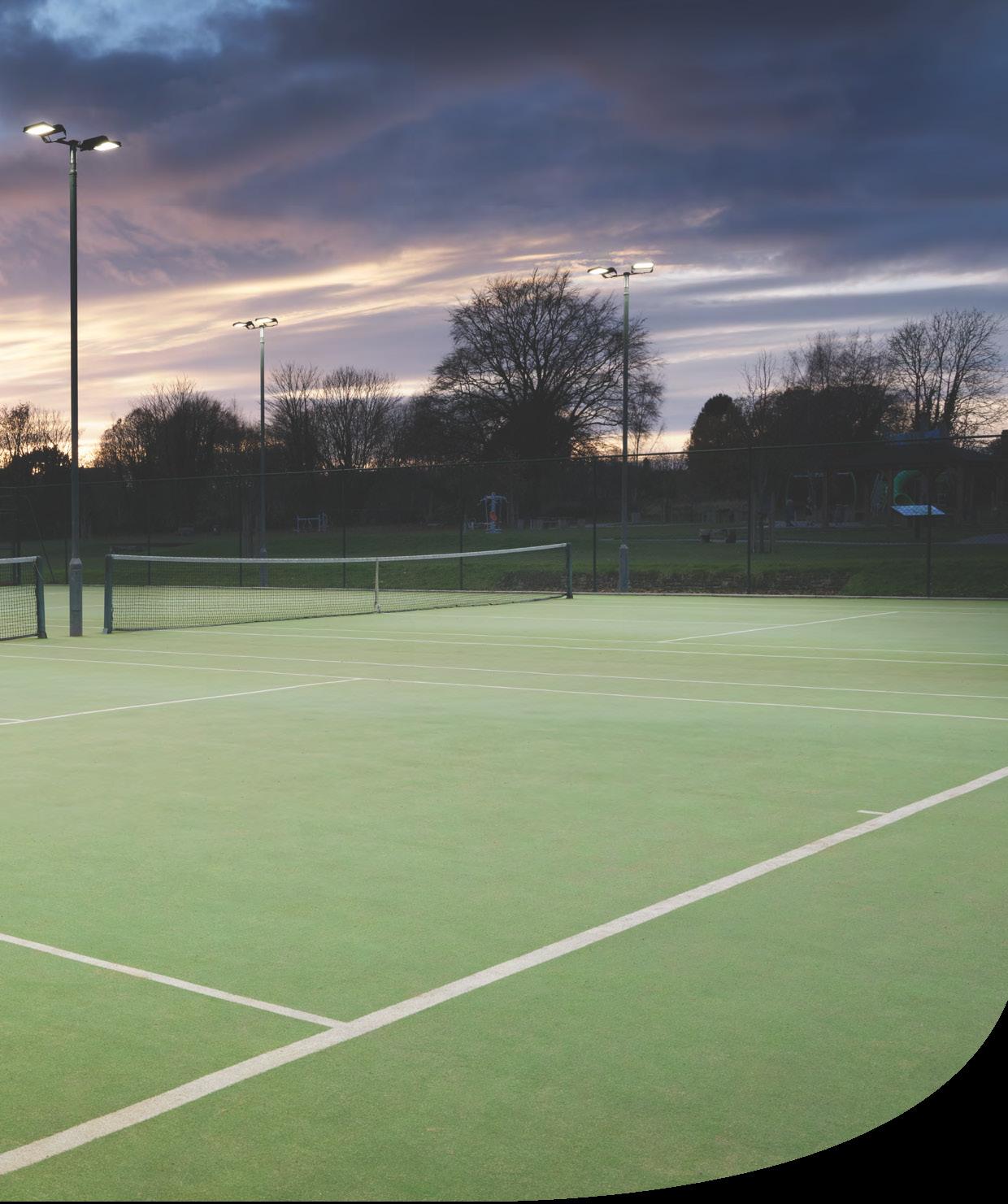

Tennisbanebelysning

Fordeler med LED-belysning for tennisklubber

Som med mange andre utendørs sportsaktiviteter, gir belysning mulighet til å spille tennis gjennom flere perioder i året og tiltrekker og gir mer deltagelse, trening og spillerutvikling for alle invåer og klasser.

Tar man i betrakning dårlig vær, vilr en allværs utendørsbane kunne brukes med ca 2500 timer ned kun dagslys per år. Klubber som tilbyr LED-belysning har en enormt stor fordel over de som ikke tilbyr belysning, tiltrekker trenere, flere spillere, tilbyr flere spillebare timer og gir økt inntjening på banespill gjennom vintermånedene.

De samme fordelene vil også gjelde for andre tennisbaneaktører som for eksempel skoler, universiteter og lokale sportssentre. Utfordringen i England er at av 30,000 tennisbaner er mindre enn 1,5% belyst med flomlys.

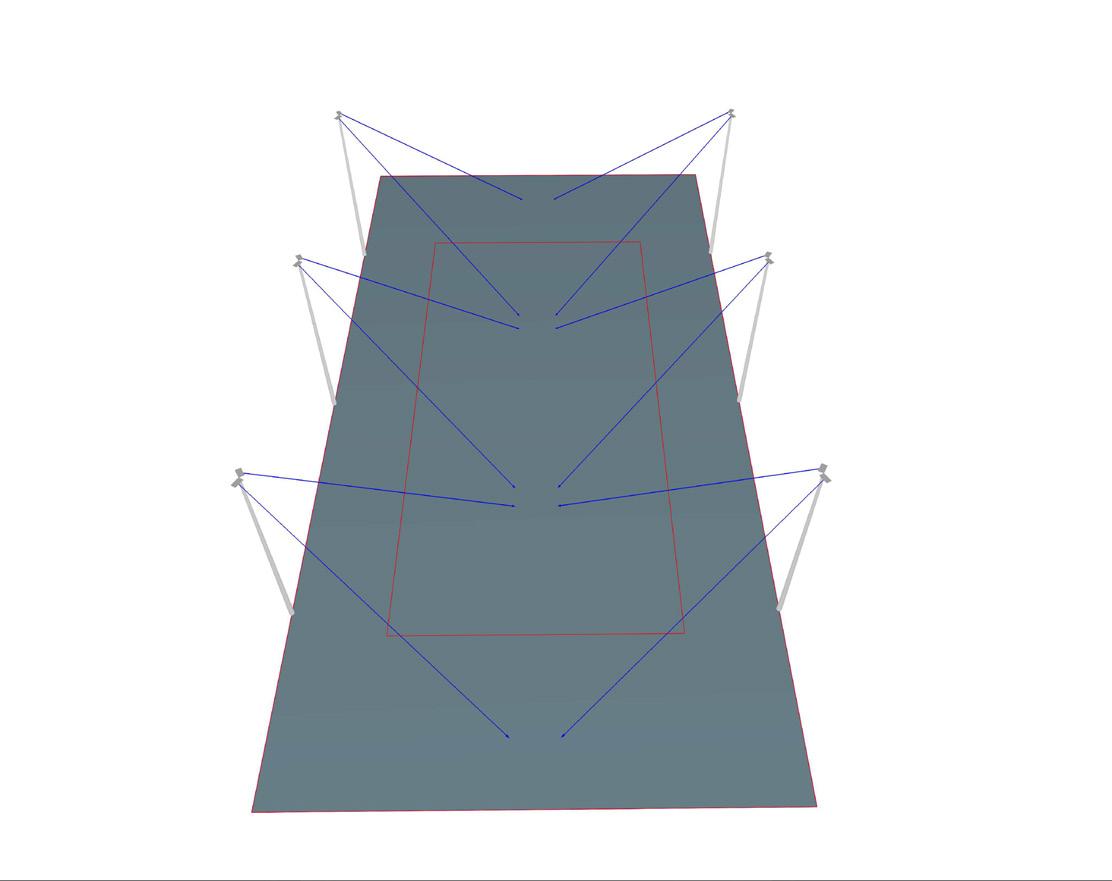

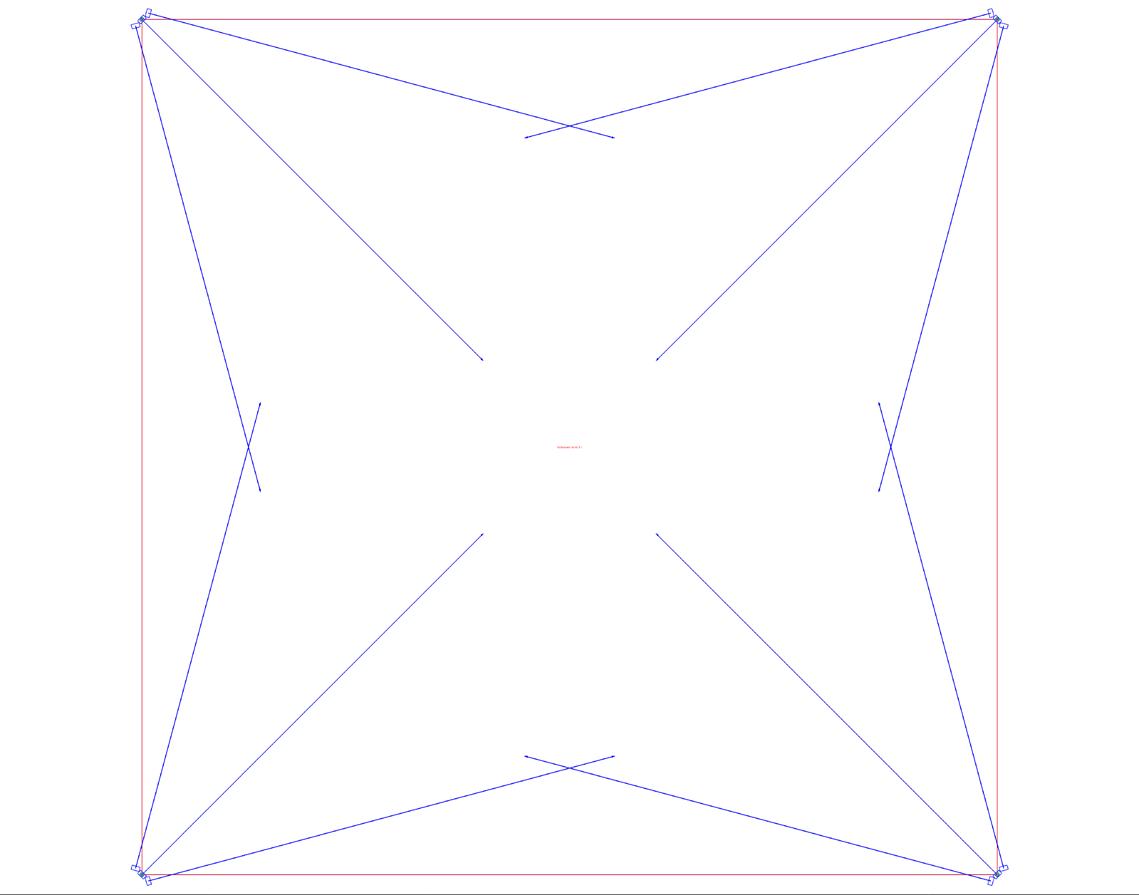

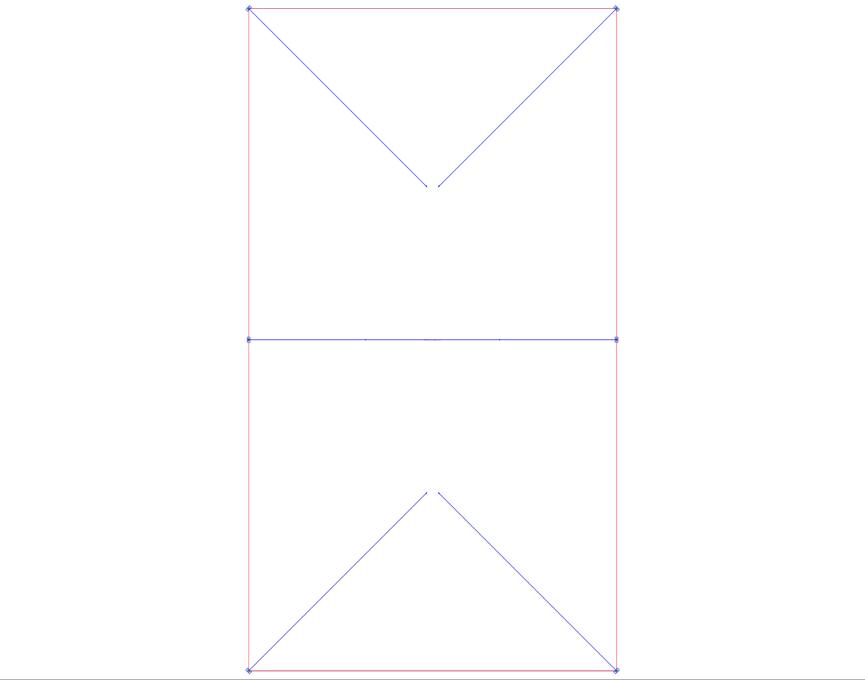

8m stolper

Armaturer: 12 stk x 240W Skyline LED-lyskastere

Fakta:

300 Lux - 0.8 / TPA 250 Lux / ULR - 0%

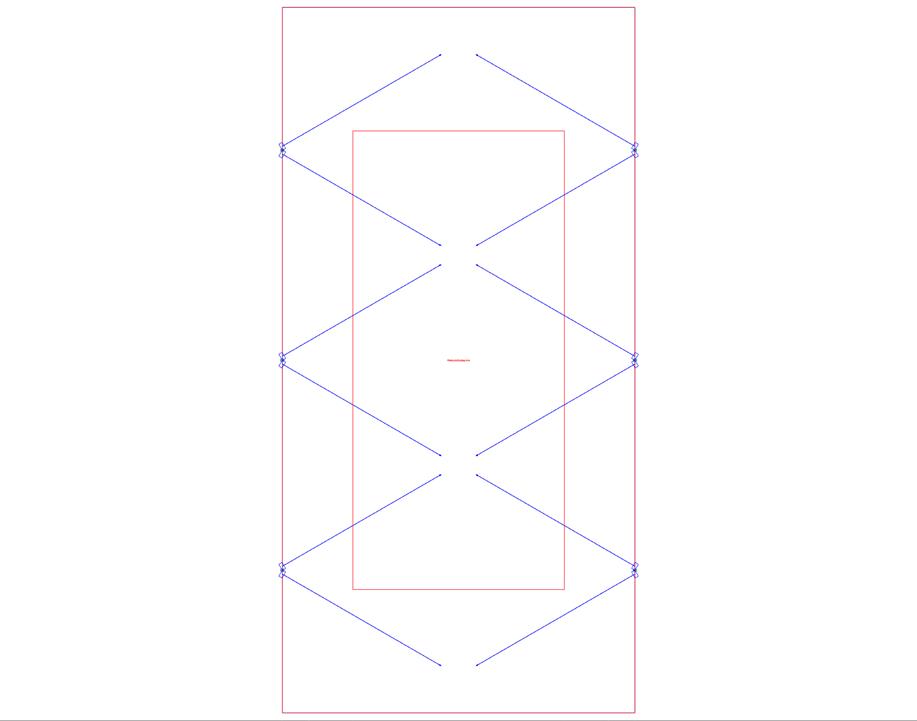

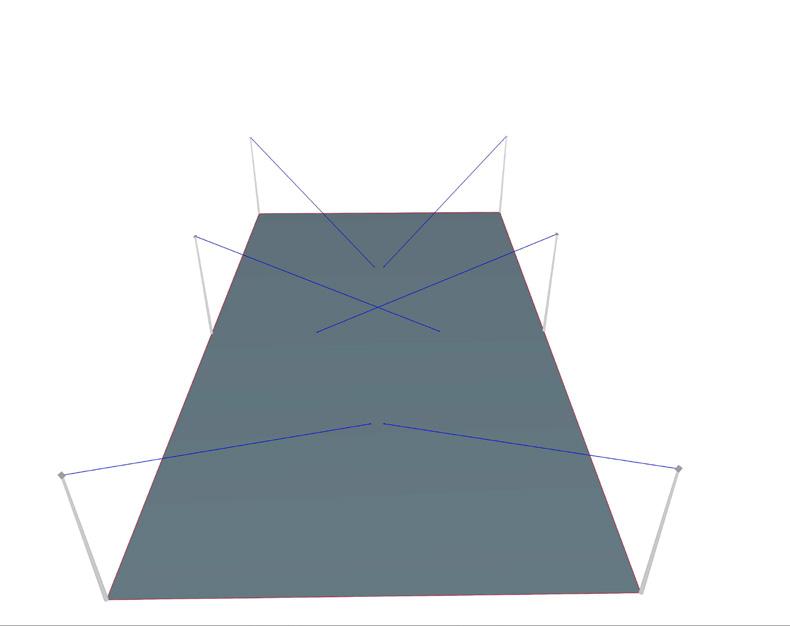

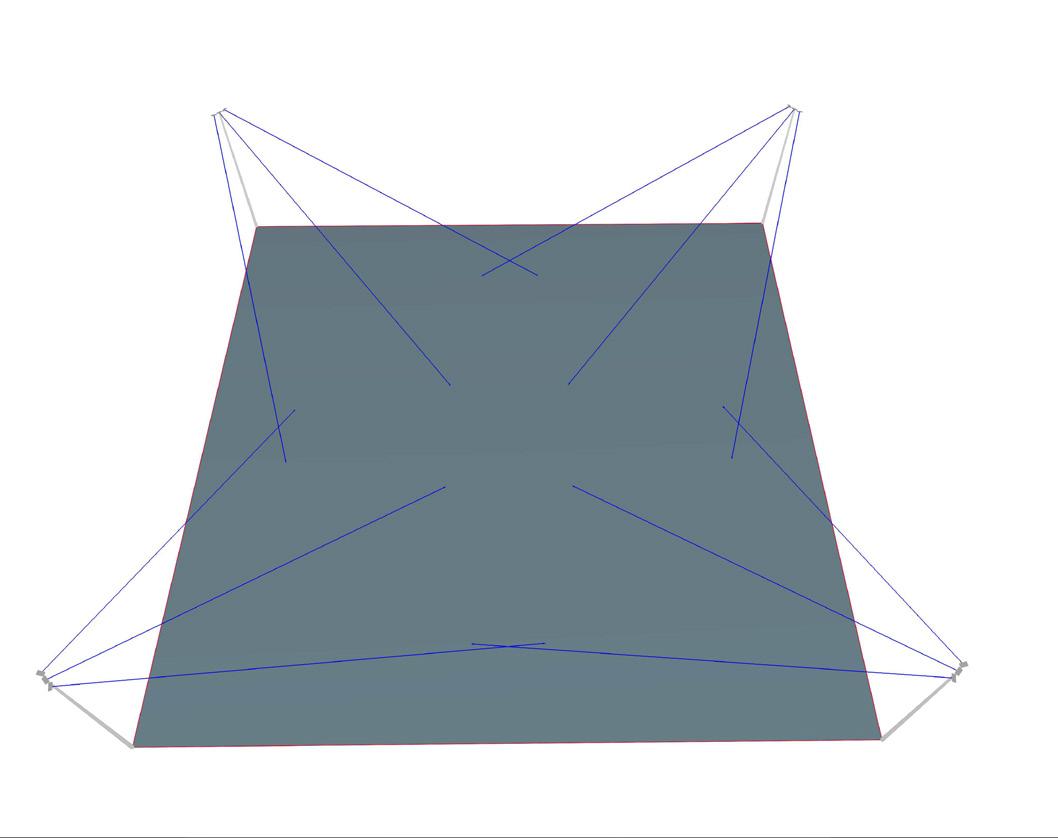

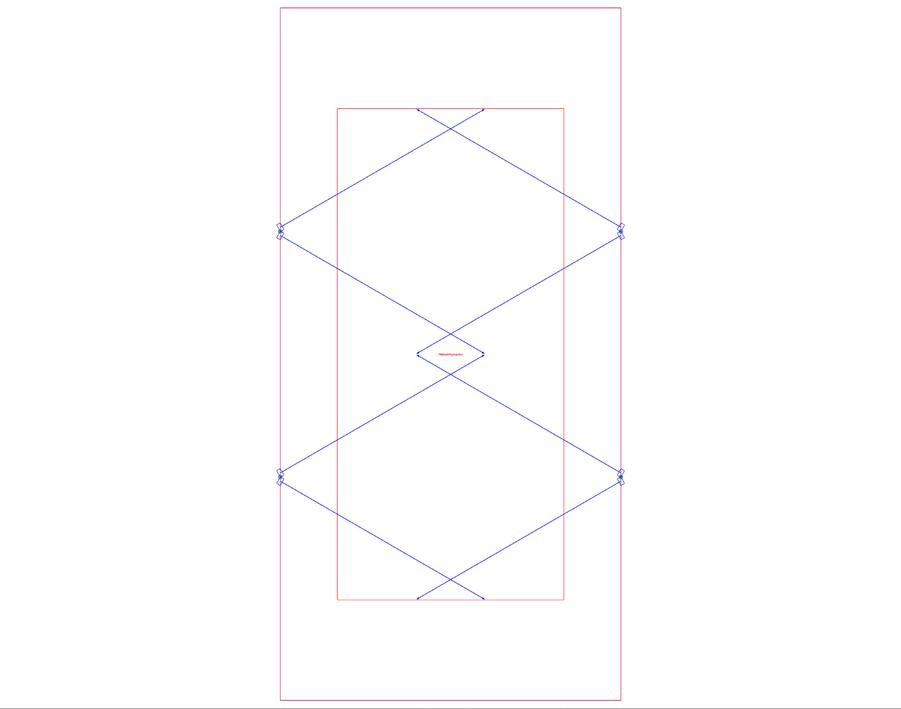

LTA Klasse 3 lysplan, 8m stolper

Armaturer: 8 stk x 240W Skyline LED-lyskastere

Fakta:

257 Lux - 0.6 / TPA 205 Lux / ULR - 0%

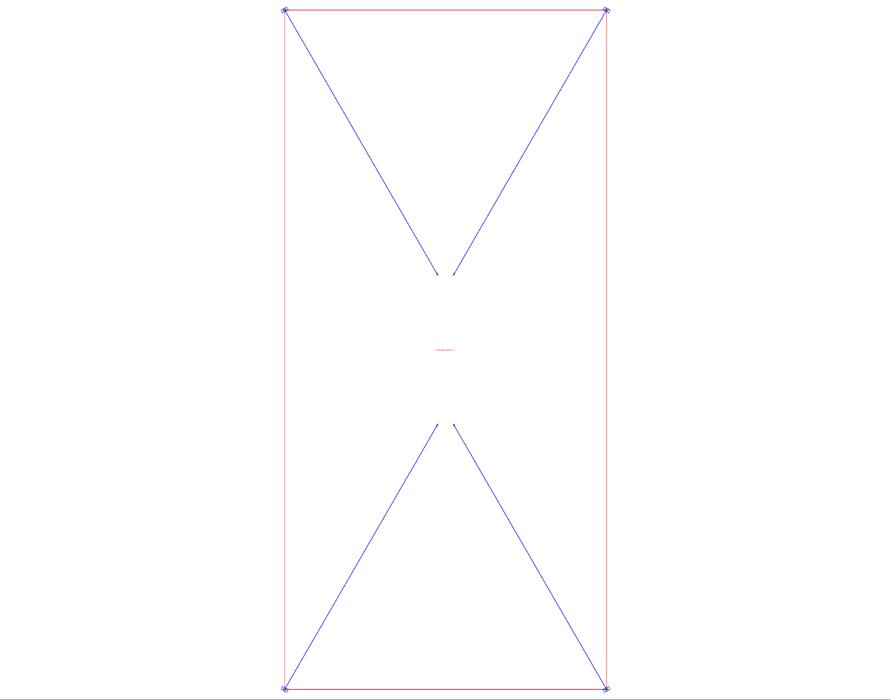

LTA Klasse 2 lysplan,

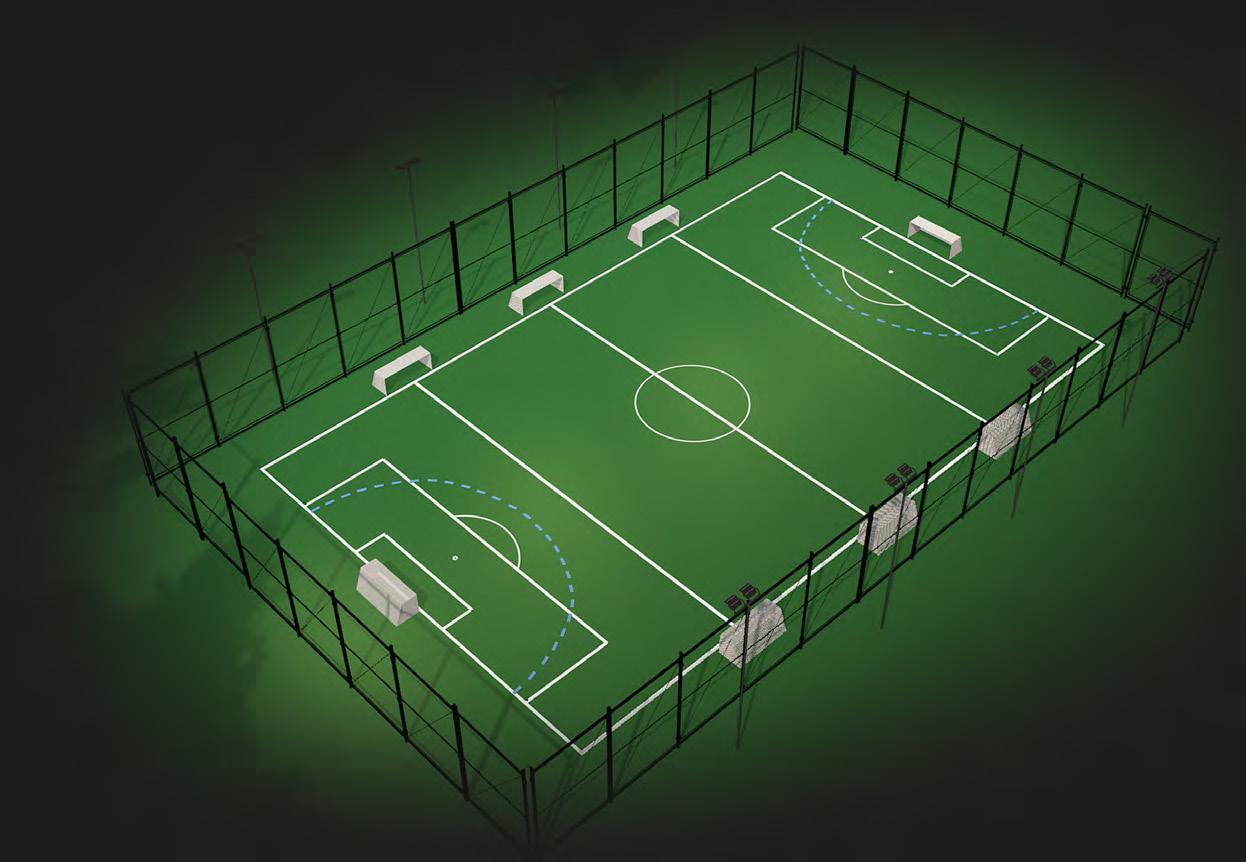

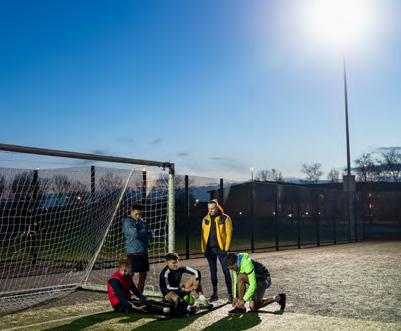

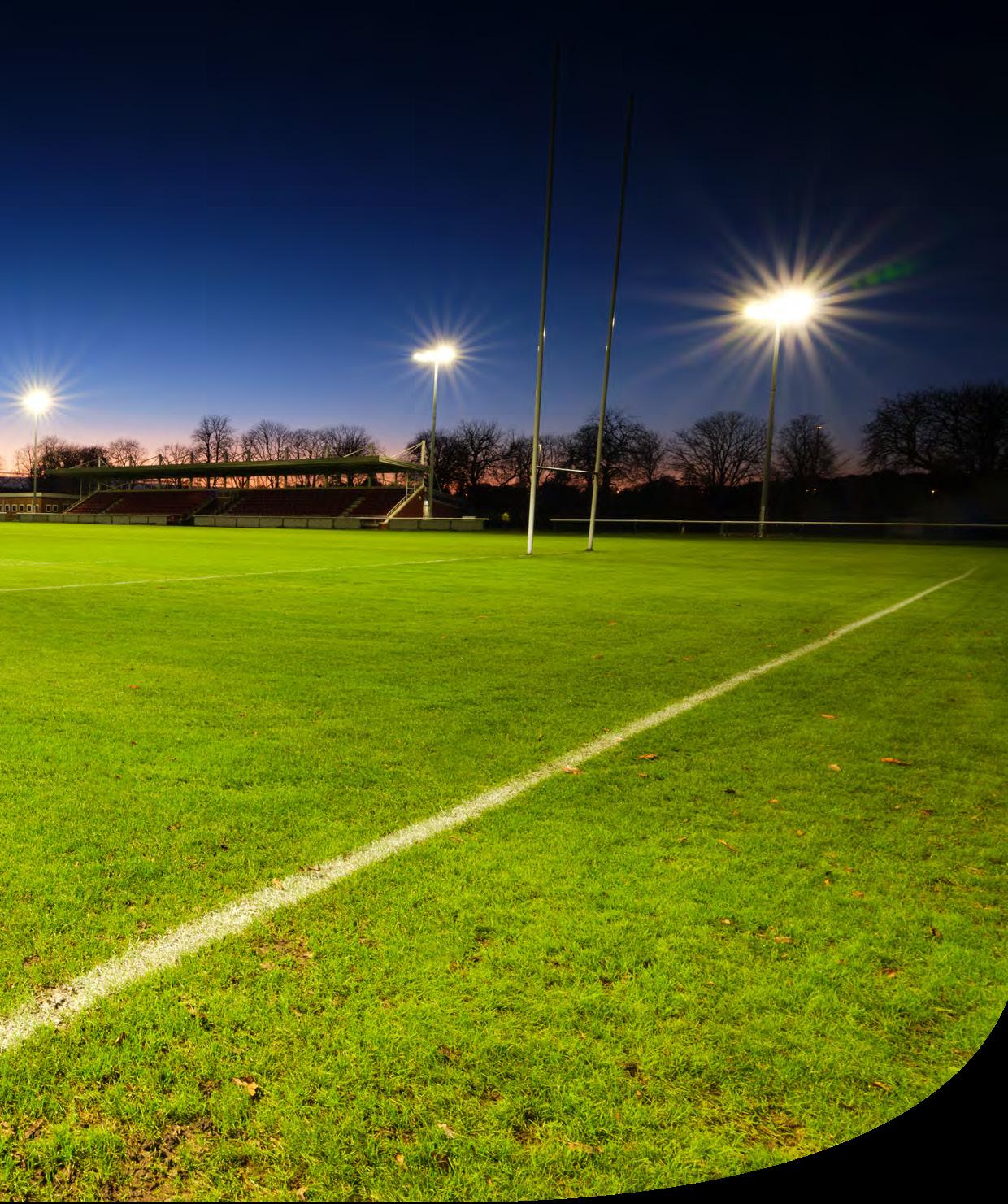

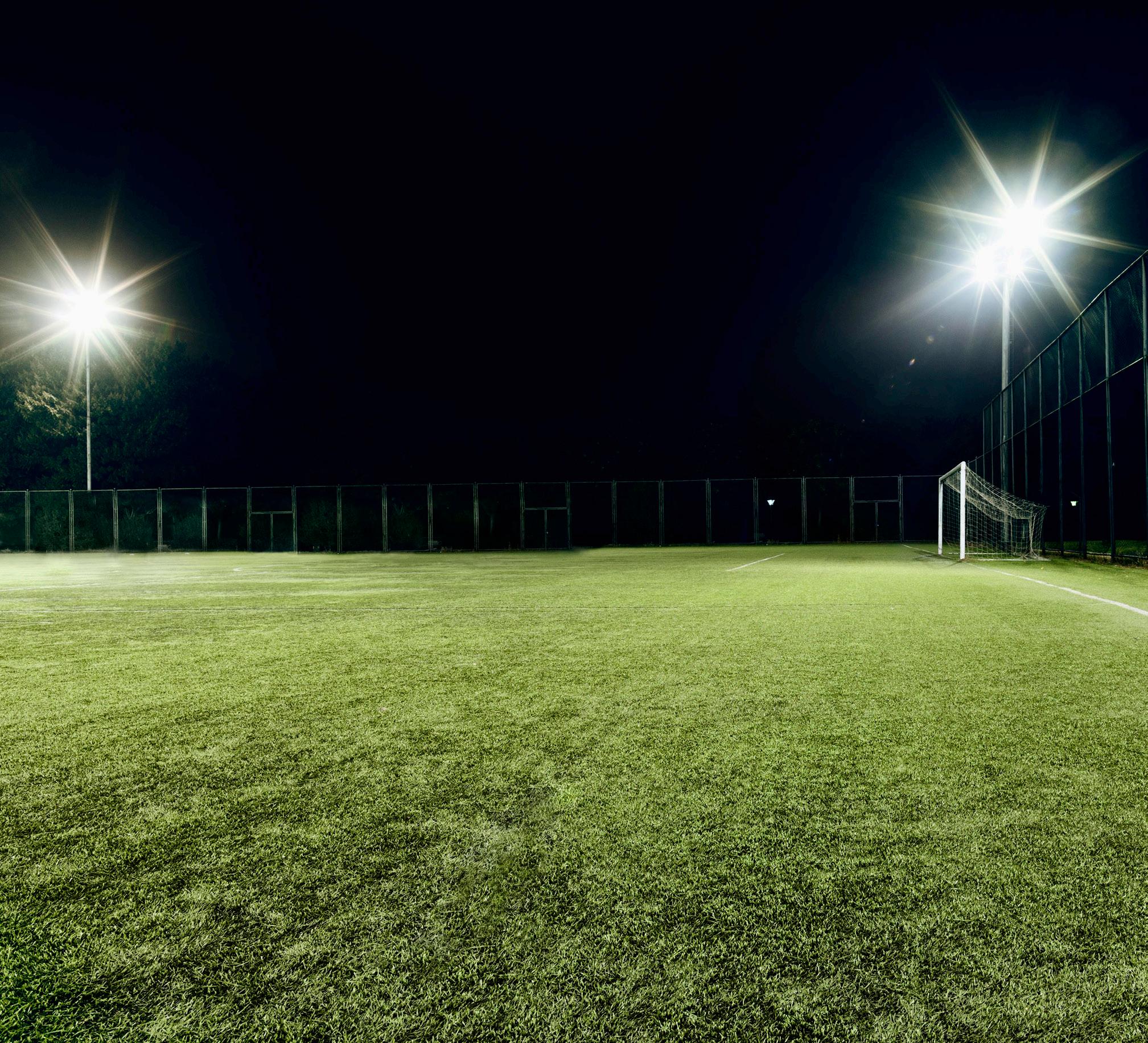

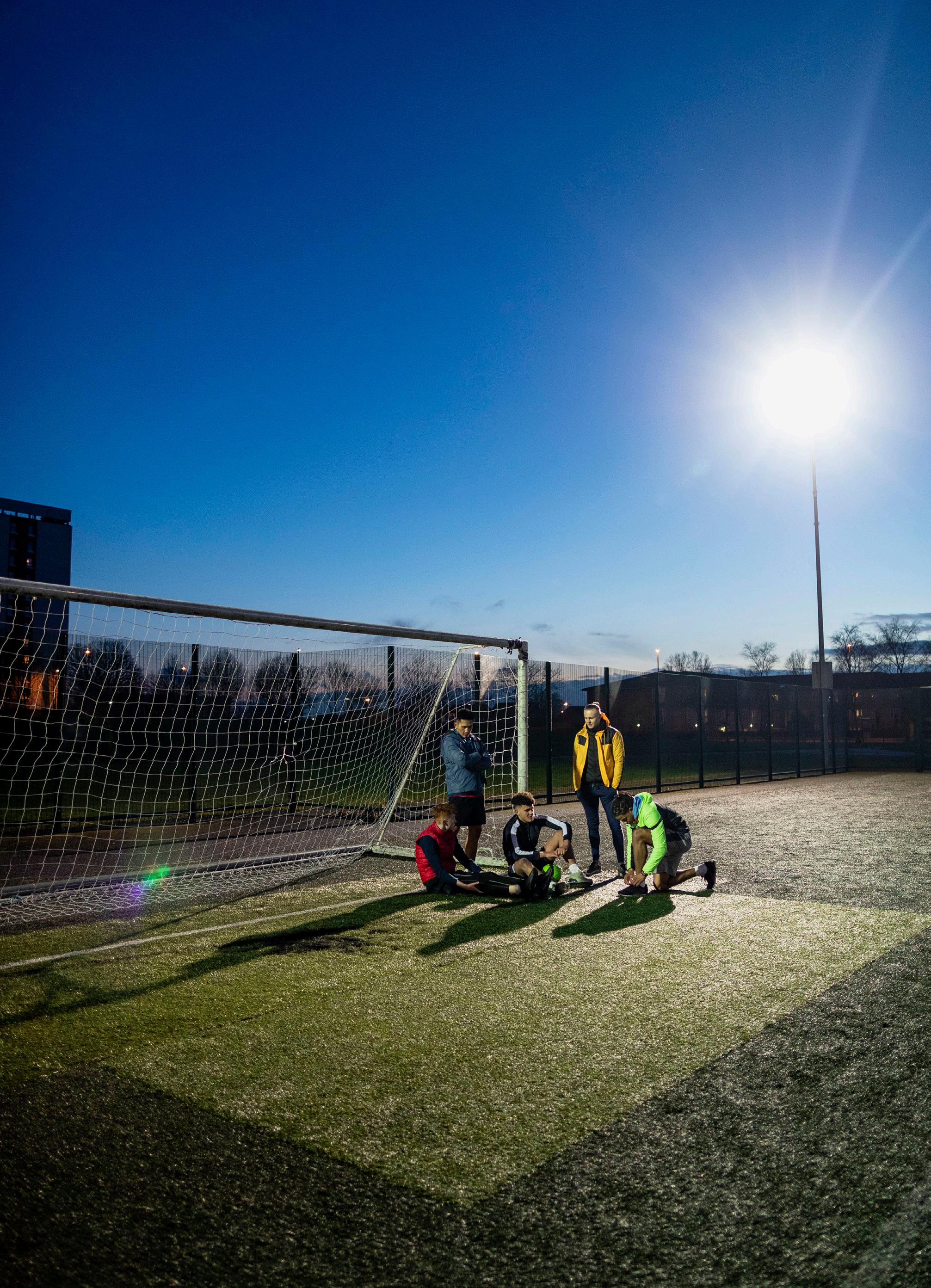

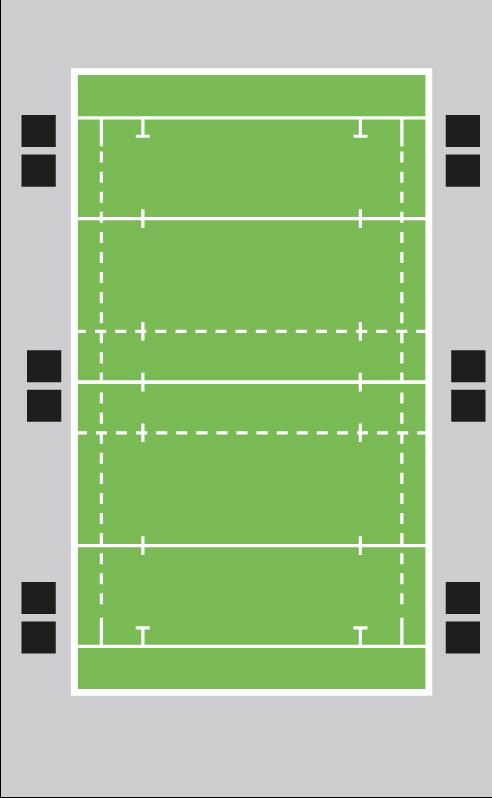

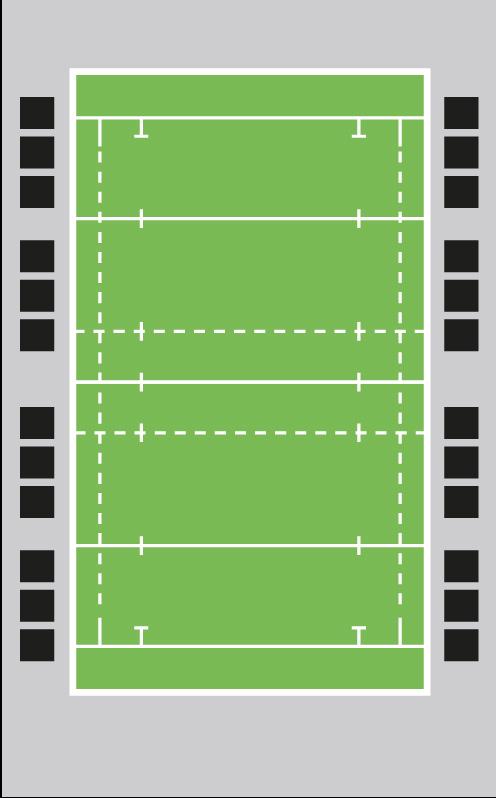

Fotballbanebelysning

Fprdeler med LED-belysning for fotballbaner

Utendørs sportsbelysning tilbyr på en god måte flere spilletimer og øker verdien på utendørs fotballbaner. I sommerhalvåret, opplever England mange soltimer med dagslys. som gir muligheten til å delta i fotball på sene kveldstimer.

Men i vinterhalvåret kan dagslys være så kort som 7 timer om dagen og kan begrense muligheter for fotball til kun korte periioder i helgene.

Ser man på tallene, kan utendørs sportsbelysning økes med 1000-1500 timer per år og dette kan gi mennesker mulighet til å trene eller spille om kvelden hele året rundt, og øke din inntekts-strøm.

Typisk bruk etter installasjon av flomlys kan være kamper, trening og opplæring for både voksne og juniorlag gjennom de mørke høst-/vinterkveldene.

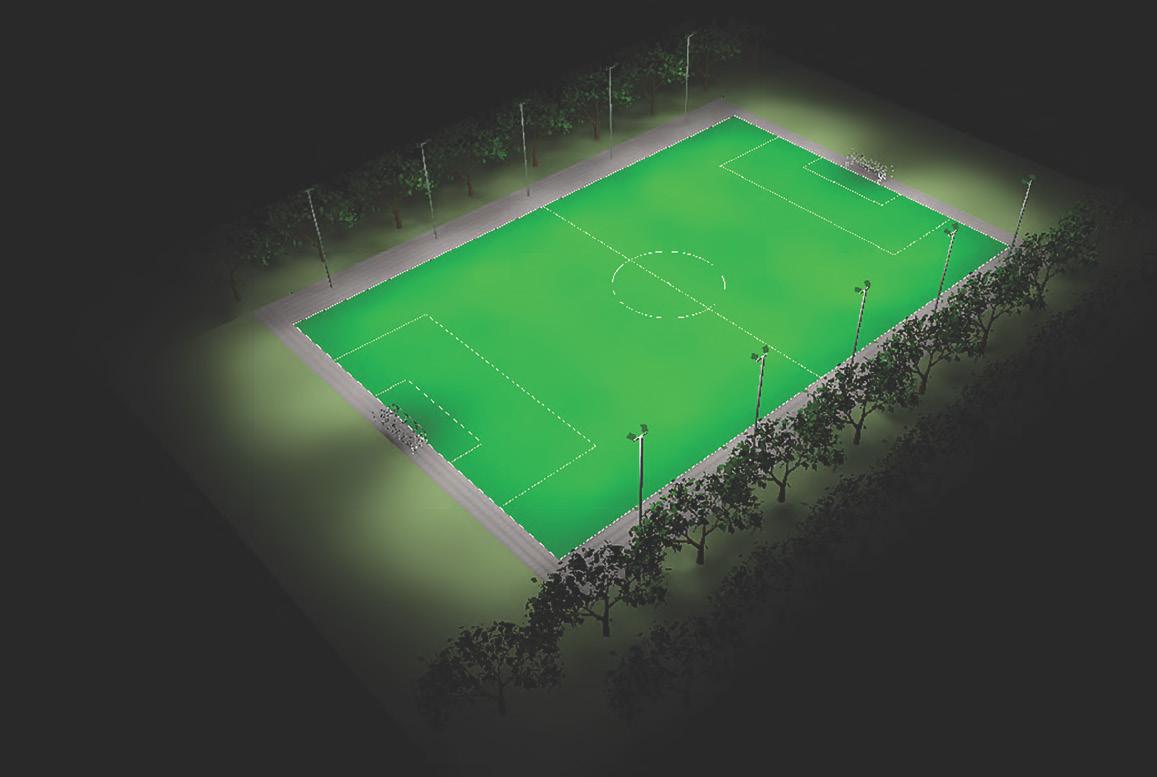

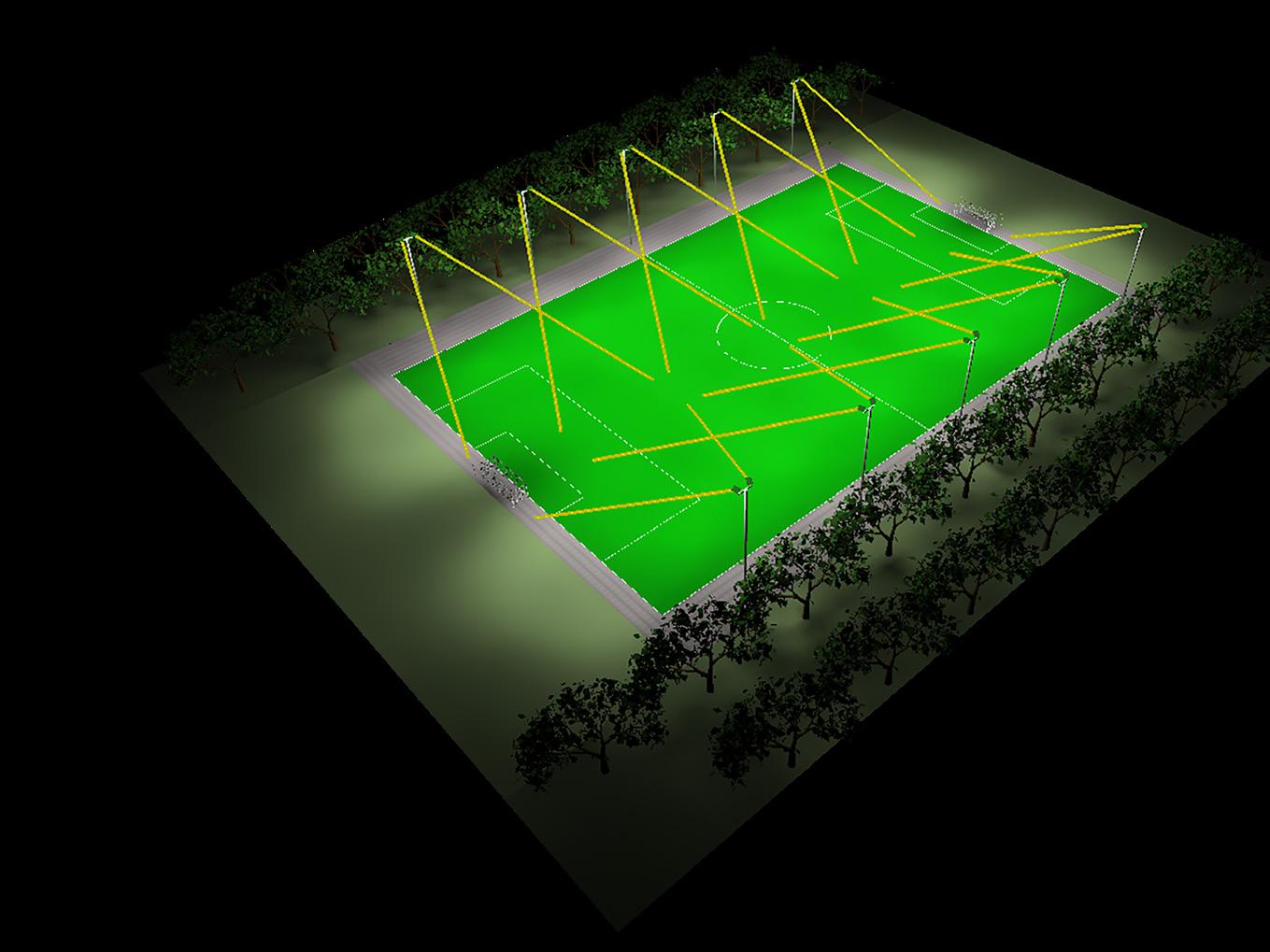

5 A-Side Fotballbane lysplan, 8m stolper

Armaturer: 4 stk x 240W Skyline LED-lyskastere

Fakta:

63 Lux - 0.5 / ULR - 1%

7 A-Side Fotballbane lysplan, 8m stolper

Armaturer: 8 stk x 240W Skyline LED-lyskastere

Fakta:

72 Lux - 0.6 / ULR - 1%

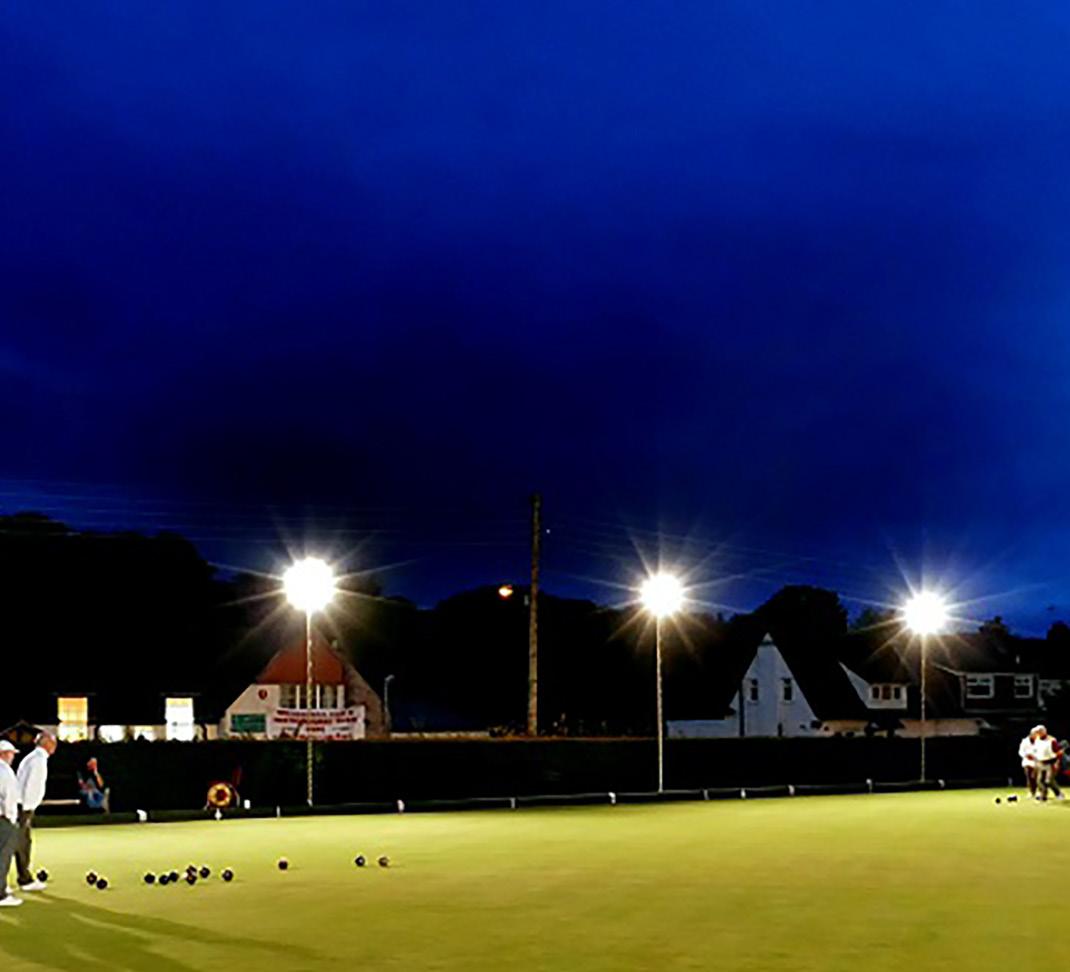

Utendørs Boule-belysning

Fordelene med LED-belysning for utendørs boule

Kunstig belysning på utendørs boule-sentre kan virkelig påvirke trivsel og kvaltet på spillet.. I tillegg til at det er kritisk for gjennomføring av spillet, vil lyskvaliteten ha en stor påvirkning på den generelle trivselen.

Kunstig belysning må være planlagt som en integrert faktor i den totale planlegging av design og de ulike områdene. Farger og typer av flater må være bevist valgt i samsvar med belysningsplan for å oppnå optimal synskvalitet. og tilby ett atraktivt miljø.

Visuelle krav er for at spillere skal klart se målkulen og tre-flater for å følge spill-elementene fra andre enden av banen.

Siden spilleflaten er stor, er jevnhet i belysning viktig. Materialvalget på spilleflaten og i seg selv påvirke opplevd jevnhet.

Armaturer: 12 stk x 240W Skyline lyskastere

Fakta: TPA 90 Lux - 0.6 / ULR - 1%

Utendørs Boule Klasse 3 lysplan, 10m stolper
