Mohammed Hajji Fachtechniker für Photovoltaikanlagen

Ausbildung in Erneuerbaren Energien………………………………..

➢ Informationen zur Ausbildung …………………………..…….

➢ Ausbildungseinheiten………………………….……….….........

➢ Praktische Aufgaben und Ausstattung am Institut….

➢ Besuche und Teilnahme des Instituts an Foren………….

als Installateur der Solarmodulen…………….………

Hallo,

ich bin Mohammed Hajji, 25 Jahre alt und bin ein Fachtechniker für PV-anlagen aus Marokko. Mein

Abitur habe ich 2017 gemacht und 2019 bekam ich mein Diplom als Fachtechniker in Photovoltaikanlagen. Durch meine Ausbildung und nach dem Abschluss habe ich gute Kenntnisse und Erfahrungen in der Installation von Solarmodulen und dem Betrieb von PV-Anlagen im Allgemeinen gesammelt. In diesem Portfolio würde ich Ihnen kurz meine Erfahrung im Photovoltaikbereich vorstellen.

Mohammed Hajji

Lebenslauf

BERUFSERFAHRUNG:

12/2023 - Bis jetzt: Dialog gGmbH, Bad Essen

Freiwilliger im Bereich Arbeitspädagogik

01/2022 - 09/2022: Energy Pro Tech, Oujda

Praktikum als Installateur von Photovoltaikanlagen.

✓ Installation und Wartung von Photovoltaikanlagen

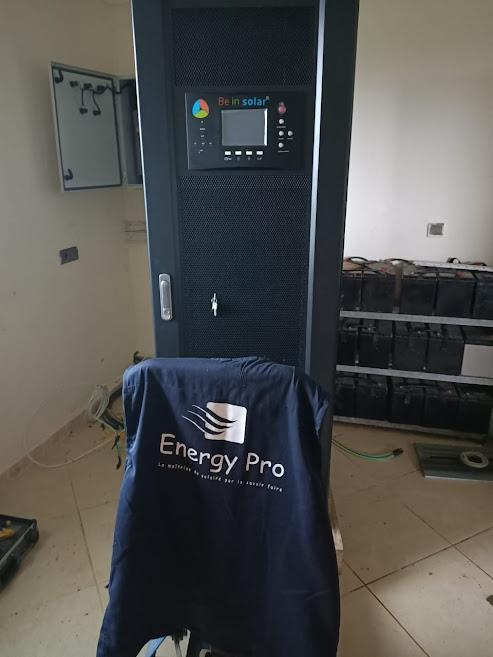

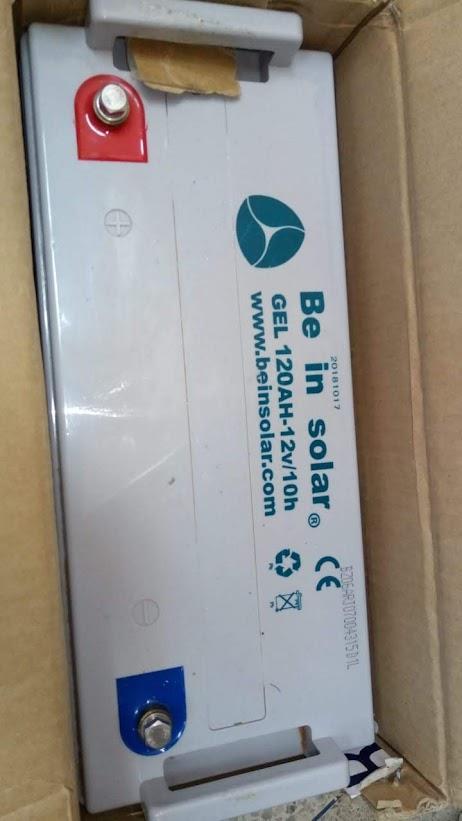

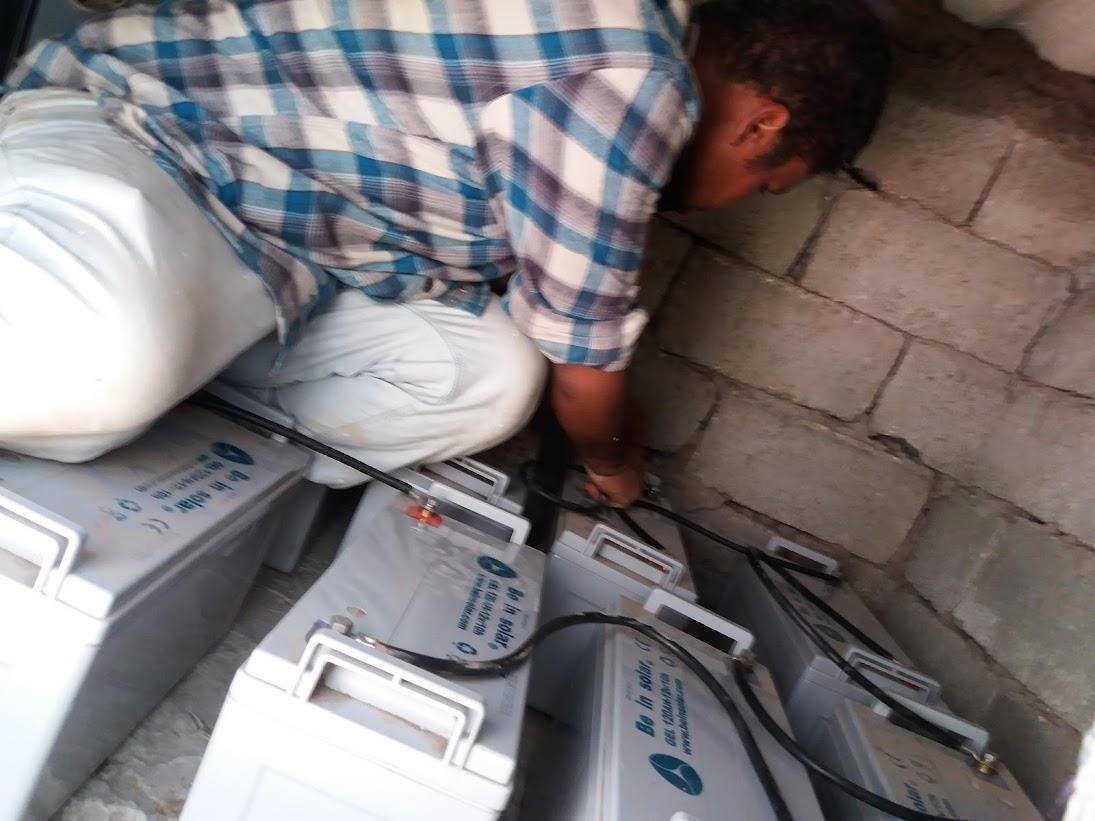

✓ Installation und Montage von Batteriespeichersystemen

✓ Installation von Schutzsystemen für Photovoltaikanlagen

11/2019 - 12/2020: Ouali Fils Savoir et Expérience (OFSE), Oujda

Freiwilliges Praktikum als Photovoltaik-Installateur und Motorenreparateur.

✓ Installation und Verkabelung der Photovoltaikmodulen

✓ Reparatur der Pumpen und Motoren

✓ Installation und Anschluss der Solarwechselrichter

04/2019 - 09/2019: Solar Power, Casablanca

Praktikum als Assistent Projektmanager

✓ Erfahrung im Bereich des Projektmanagements

✓ Unterstützung bei der Planung und Installation der PV-Anlagen

✓ Projektierung und Planung von Projekten mit Software

PERSÖNLICHE ANGABEN

Geboren: 01.06.1998 in Oujda, Marokko

Nationalität: Marokkanisch

Familienstand: Ledig

AUSBILDUNG:

10/2020 - 07/2021: Didactica Institut Allemand de Langues in Oujda.

Teilnahme am Deutschkurs

•Abschluss: Goethe-Zertifikat B1

10/2017 - 07/2019: IFMEREE (Institut für Ausbildung in erneuerbaren Energien und Energieeffizienz) in Oujda.

Ausbildung zu den erneuerbaren Energien

•Abschluss: Diplom des Fachtechnikers

•Ausbildungszweig: Photovoltaik-Systeme

Juni 2017: Sidi-Idriss-Gymnasium in Oujda.

Abitur

•Fachrichtung: Physikwissenschaften

EDV - KENNTNISSE

Microsoft Office: Word, Excel, PowerPoint

Adobe: Photoshop, InDesign, Premiere Pro

ZERTIFIKATE

Goethe-Zertifikat B1

Führerschein: Klasse B

Burgstraße 3

49152 Bad Essen Niedersachsen, Deutschland

+49 1573 6403096 mohammedhajjipv@gmail.com

SPRACHEN

Arabisch

Englisch

Deutsch

Französisch

INTERESSENT

Reisen

Sport: Leichtathletik, Fußball

3D-Zeichnung

SONNENENERGIE

ES IST SPARSAM

ES IST SAUBER

Ausbildung in Erneuerbaren Energien

Informationen zur Ausbildung:

Bei: IFMEREE Oujda.

Ort: Oujda, Marokko.

Fachrichtung: Photovoltaikanlagen.

Dauer: 2 Jahre (von Oktober 2017 bis Juli 2019).

Über IFMEREE:

IFMEREE ist ein auf Erneuerbare Energien und Energieeffizienz spezialisiertes Institut in Marokko und IFMEREE Oujda ist das erste von drei IFMEREEs. Das Institut wurde mit Unterstützung der Deutschen Gesellschaft für Internationale Zusammenarbeit (GIZ) gegründet und 2015 eröffnet.

Die Hauptaufgabe von IFMEREE besteht darin, konkret zum Erfolg der nationalen Energiestrategie beizutragen, indem der Sektor der erneuerbaren Energien mit den Fähigkeiten ausgestattet wird, die er für seine Entwicklung benötigt, daher bildet das Institut Zum/Zur Fachtechniker/in im Bereich erneuerbare Energien und Energieeffizienz aus.

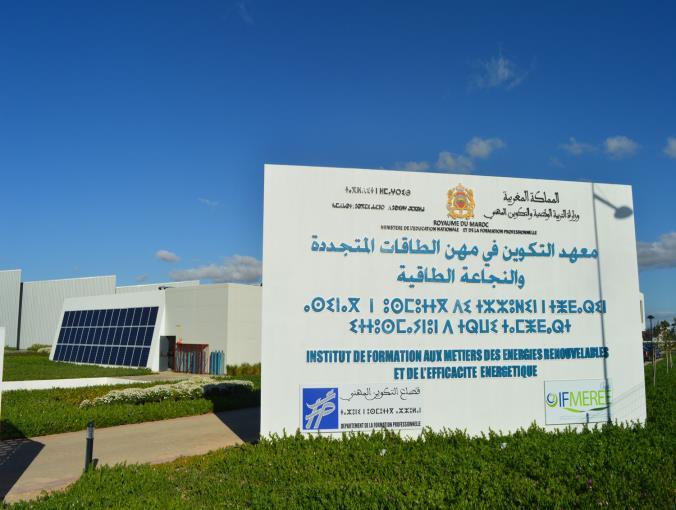

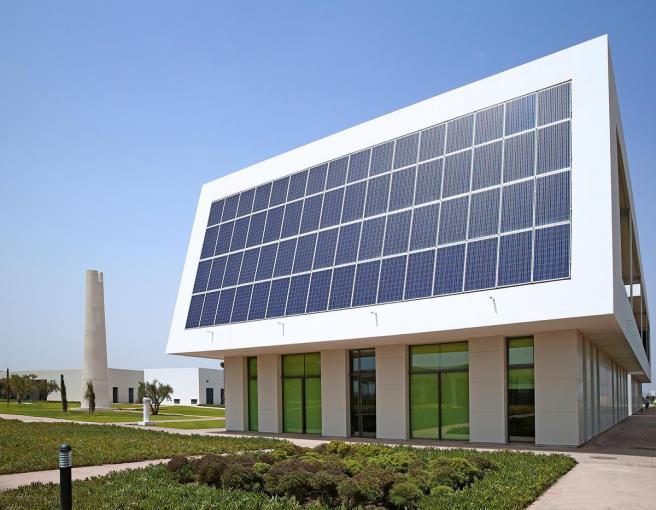

Südfassade der IFMEREE-Verwaltung. IFMEREE-Schild am Eingang des Instituts.

Ausbildung Systeme:

Die Ausbildung bei IFMEREE umfasst 5 Bereiche: Energieeffizienz in Gebäuden, Windsysteme, Photovoltaische Solarsysteme, Solarthermische Systeme und Biogas.

Jeden Bereich durchläuft man 2 Jahre (1920 Stunden). Nach dem Abschluss erhalten die Absolventinnen und Absolventen ein Diplom als Fachtechniker/in in einem der vorangegangenen Fachbereiche.

Die Ausbildung am Institut richtet sich nach theoretischen und praktischen Aspekten. Das Institut nimmt an großen Foren für erneuerbare Energien teil.

Im Photovoltaischen Solarsystemen Bereich gibt es 23 Ausbildungseinheiten, einschließlich Integration in den Arbeitsplatz (Praktikum) am Ende jedes Jahres der Ausbildung.

Auf der nächsten Seite finden Sie das Einheitenprogramm für jedes Ausbildungsjahr im Bereich Solar PV-Anlagen.

1. Jahr

Modulname

Beruf und Ausbildung

Begriffe von Photovoltaikanlagen

Grundelektrizität

Sicherheit bei der Arbeit

Baustellenanalyse

Grundelektronik

Kommunikationstechniken

Identifikation der Materialien

Dimensionierungstechniken

Technisches Englisch

Pläne von Photovoltaikanlagen

Informatik

Einführungspraktikum

Gesamtstunden 1. Jahr

Ausbildungseinheiten

2. Jahr

Modulname

Installation von Photovoltaikanlagen

Photovoltaik-Anwendungen

Grundlegende Klempnerarbeit

Vorschriften

Qualitätsstandard

Wartung von Photovoltaikanlagen

Technisch-ökonomische Analyse

Komponenten-/Baustellen-Reinigungstechniken

Nutzung von Daten des Überwachungssystems

Mittel zur Entwicklung des Unternehmertums

Führung von Arbeitsteams

Mittel zur Jobsuche

Integration in den Arbeitsplatz

Gesamtstunden 2. Jahr

Einige der praktischen Aufgaben der Einheit „Installation der Photovoltaikanlagen“, die wir im zweiten Ausbildungsjahr bei IFMEREE Oujda durchgeführt haben. In dieser Einheit haben wir gelernt, wie man Solarmodule an verschiedenen Orten (auf Dächern, an Fassaden und auf Freiflächen) und Positionen (unterschiedlicher Neigungswinkel) richtig installiert.

Beispiel der Ausbildungseinheiten „Installation der Photovoltaikanlagen“: Solarmodulen Installation an der Institutsfassade (von innen). Solarmodulen Installation an der Institutsfassade (von außen).

Praktische Aufgaben und Ausstattung am IFMEREE Institut

Während unserer Ausbildung zum Fachtechniker in PV-Anlagen haben wir mehrere praktische Arbeiten innerhalb des Instituts durchgeführt. Einige dieser Aufgaben möchte ich Ihnen vorstellen:

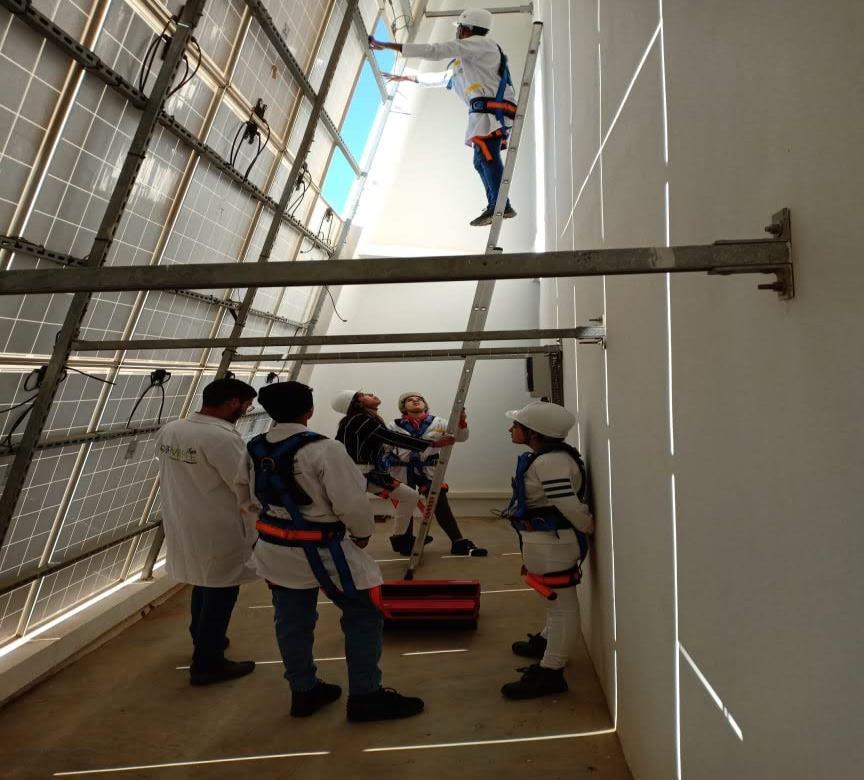

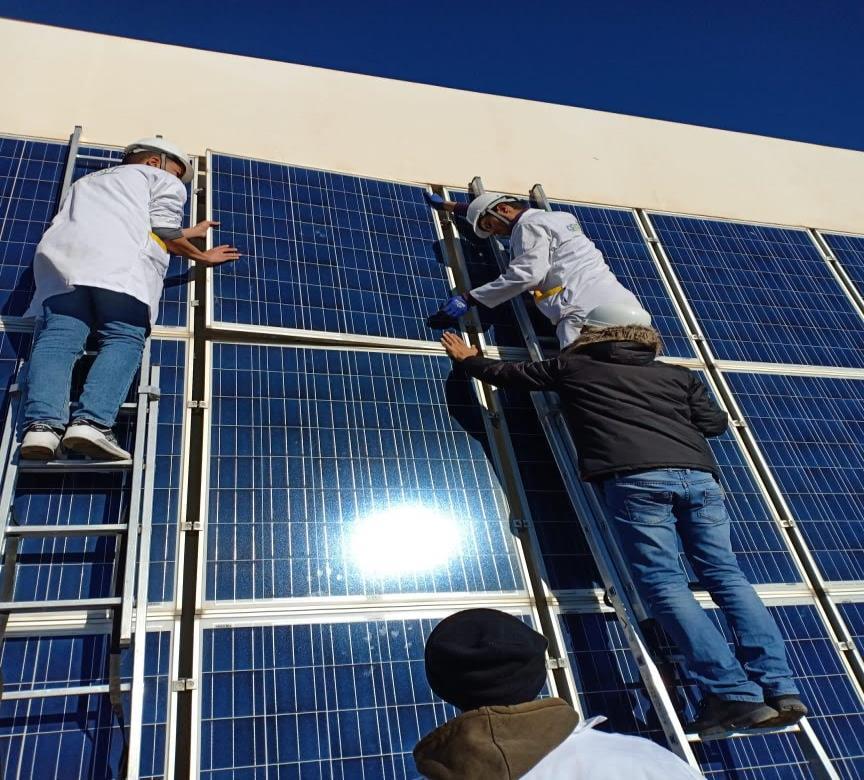

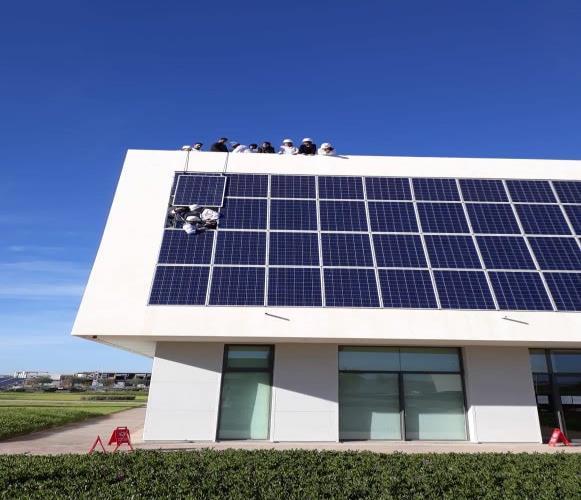

Reparatur unserer Institutsverwaltungsfassade nachdem eines der Solarmodule beschädigt wurde. Es war eine Chance, unsere Fähigkeiten zu zeigen die Reparatur der PV-Anlagen zu lernen.

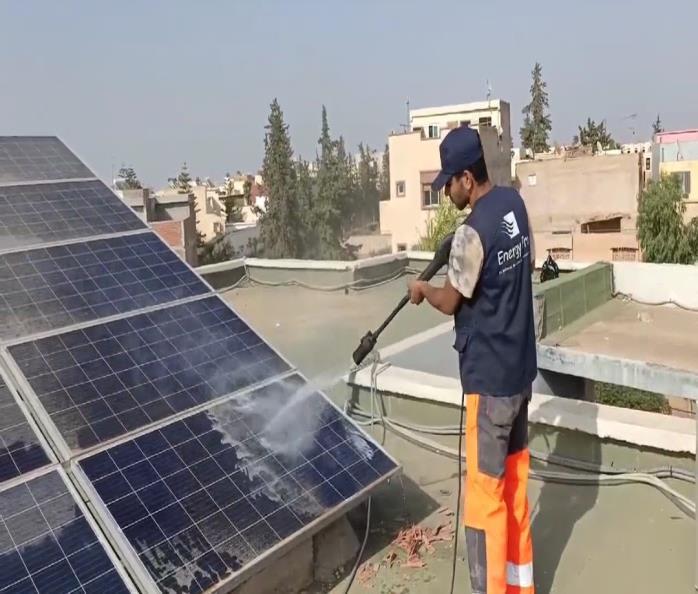

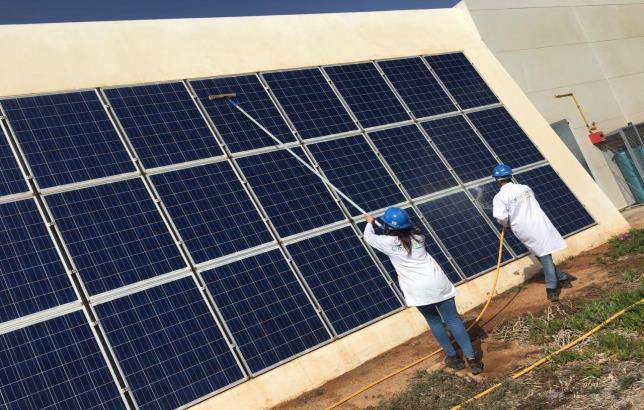

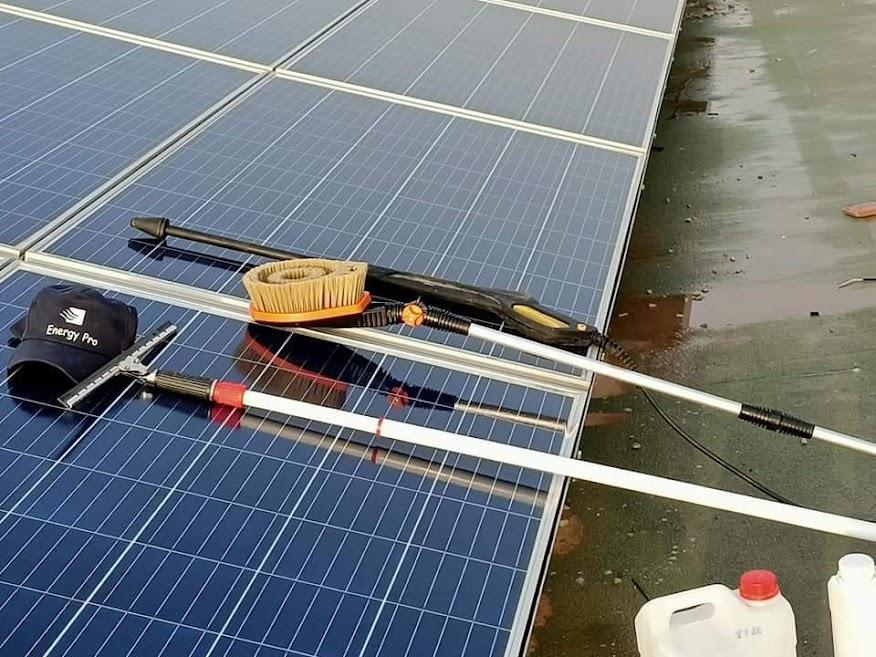

Reinigung der Solarpanels an der Rückfassade des Institutsrestaurants.

Eine der wichtigsten praktischen Aufgaben, die wir auch erledigt haben, ist die Überwachung und Steuerung der Leistung der PV-Anlagen im Institut durch Messen und Sammeln von Daten mit den vom Institut bereitgestellten Geräten.

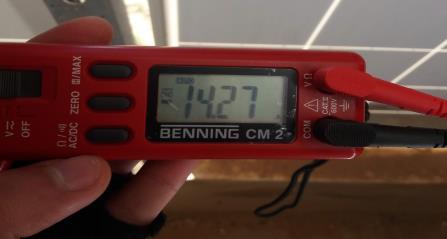

Unter den Messungen, die wir vorgenommen haben: Spannung, Stromstärke, Sonneneinstrahlung und Photovoltaik Ertrag.

Auf der nächsten Seite finden Sie weitere Informationen und Details über die Ausrüstung, die wir während unserer Ausbildung verwendet haben.

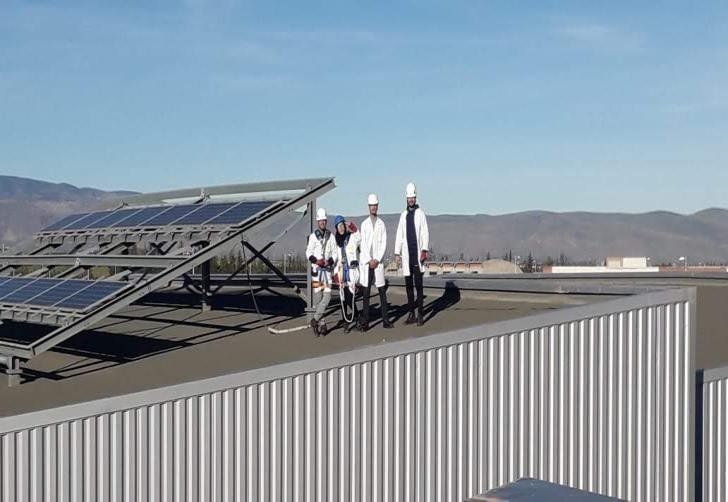

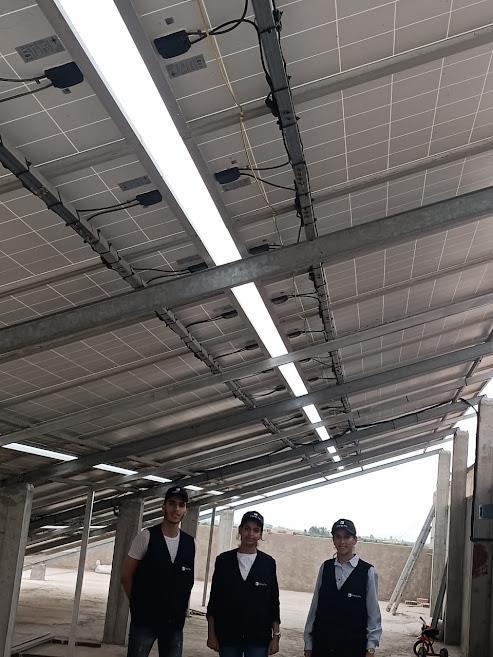

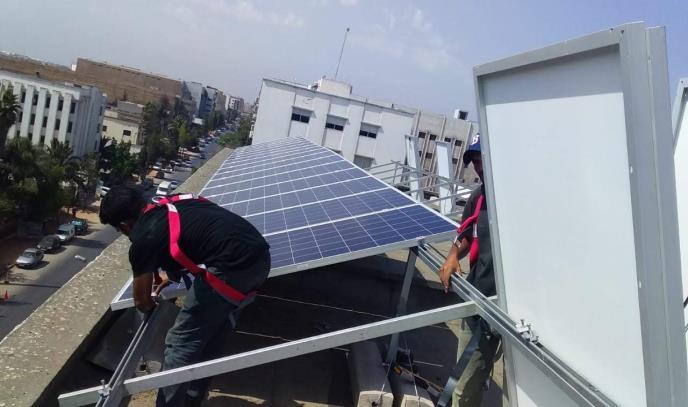

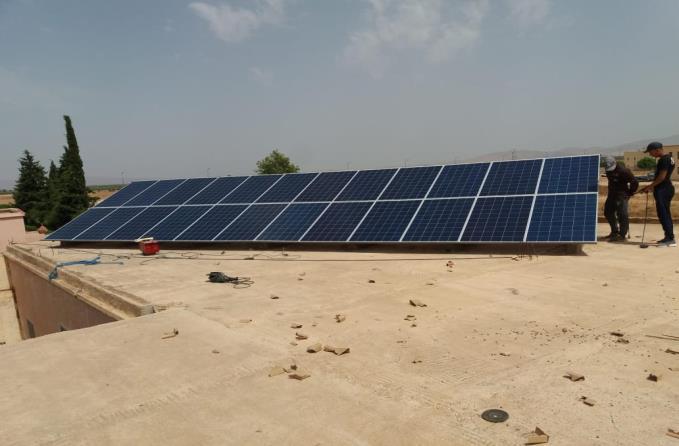

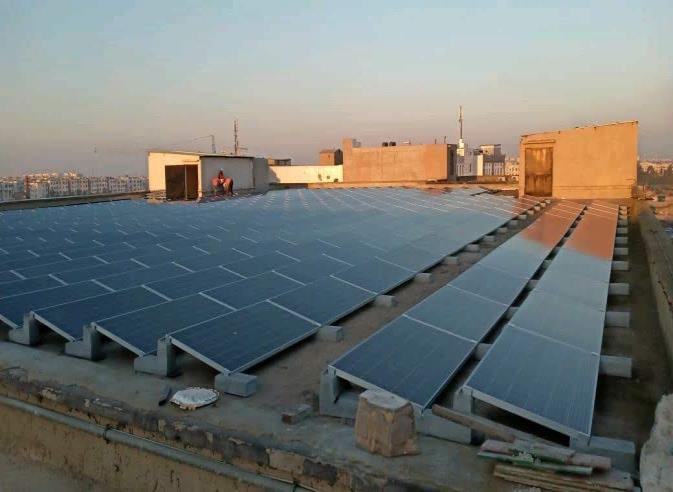

Wiederinstallation von Solarmodulen auf dem Dach der Institutswerkstätten.

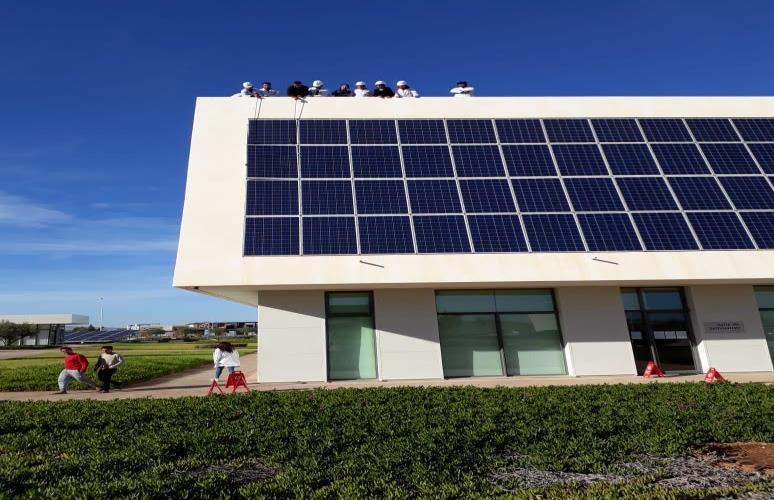

Institutsverwaltungsfassade vor der Reparatur. Institutsverwaltungsfassade nach der Reparatur.

Während unserer Ausbildung hat uns das Institut mit modernsten Geräten im Bereich der Photovoltaik versorgt. Das Institut verfügt auch über eine Werkstatt für jeden Bereich. Ich möchte Ihnen die wichtigsten Geräte zeigen, die wir verwendet haben:

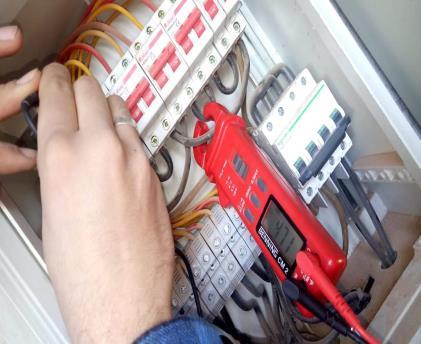

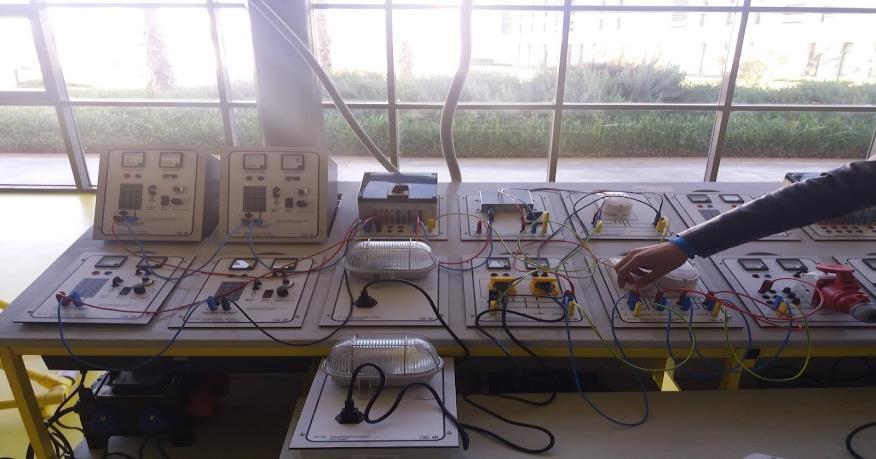

Elektrische Montage in der Werkstatt.

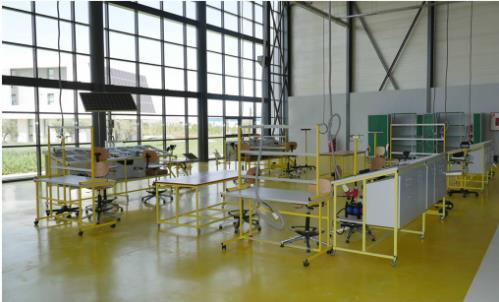

Die Werkstatt des Bereichs Photovoltaiksysteme.

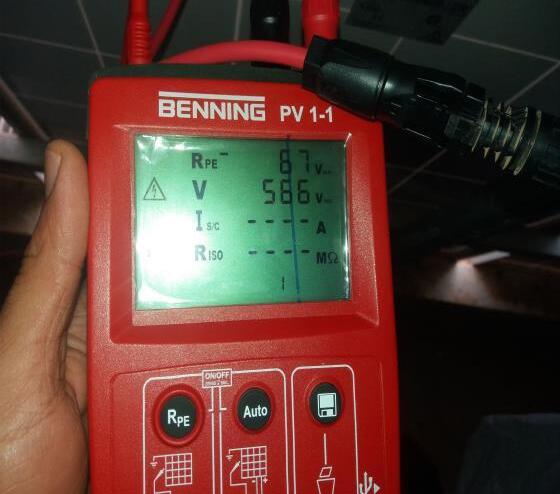

Eines der wichtigsten Geräte, die wir zu bedienen gelernt haben, sind PV-Installationstester BENNING PV 1-1 (für normgerechte Inbetriebnahme Prüfungen und wiederkehrende Prüfungen von PV-Anlagen) und BENNING SUN 2 (für Einstrahlungs- und Temperaturmessung). Persönlich bevorzuge ich diese Geräte wegen ihrer Benutzerfreundlichkeit, Vielseitigkeit der Messungen und Messgeschwindigkeit.

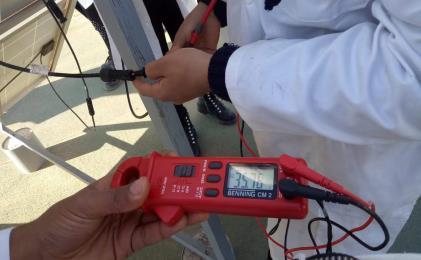

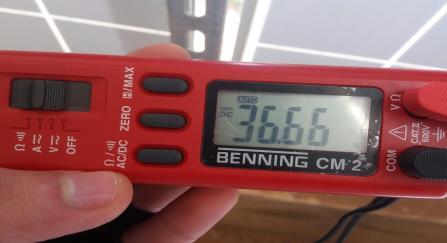

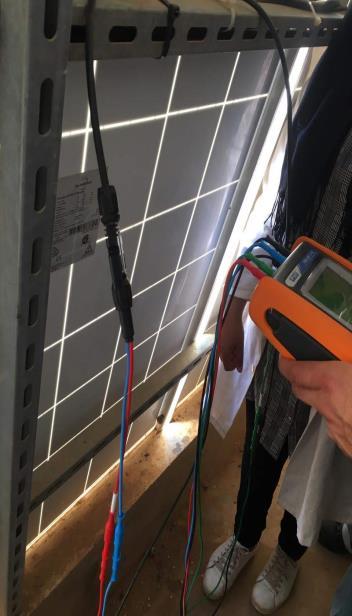

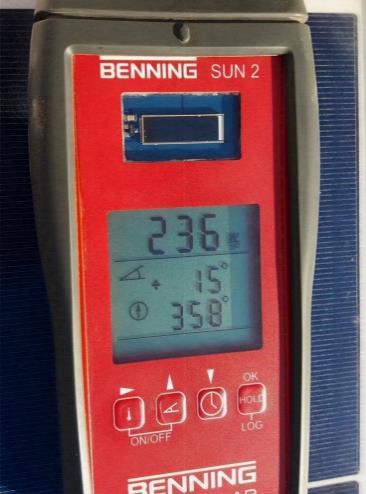

Messung von Neigungswinkel, Sonneneinstrahlung, Strom und Spannung mit BENNINGs Geräten. Ein weiteres wichtiges und multifunktionales Gerät für die Wartung und Fehlersuche an PV-Anlagen ist Solar I-V Analyser. Dieses Gerät verfügt über eine I-V-Messung des Moduls oder des ganzen Strings.

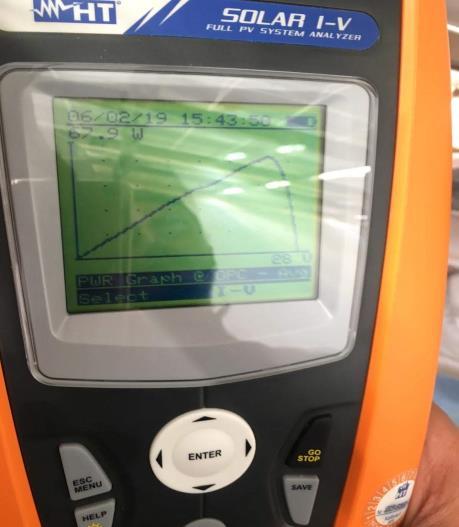

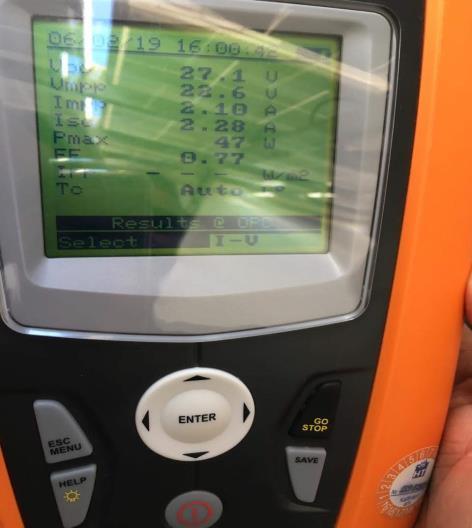

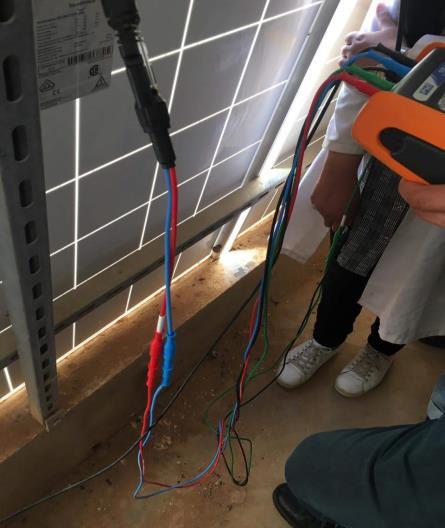

Messung der IU-Kennlinie eines Moduls mit Solar I-V Analyser

Ein Besuch des Instituts im Kraftwerk Ain Beni Mathar Integrated Thermo Solar Combined Cycle Power Plant (auch bekannt als ISCC Ain Beni Mathar) ist ein integriertes solares Kombikraftwerk im Nordosten Marokkos (81 km südlich der Stadt Oujda, Marokko).

Das Werksgelände umfasst 160 Hektar und verfügt über ein sehr großes Solarfeld (umfasst 88 Hektar). Die Anlage hat eine Gesamtkapazität von 472 MW, von denen sie bis zu 20 MW Solarenergie produziert und kann eine durchschnittliche jährliche Energieproduktion von etwa 3.538 GWh erzeugen.

Nach der Teilnahme an der Photovoltaica 2018 nahm IFMEREE Oujda an der 7. Ausgabe der SOLAIRE EXPO Marokko teil, die vom 27. Februar bis 1. März 2018 im Parc d'Expositions Office Des Changes, Casablanca unter Beteiligung von Ausbildern und Auszubildenden des Instituts stattfand.

An der siebten Ausgabe der SOLAIRE EXPO MAROC 2018 nahmen mehr als 80 Aussteller aus der Türkei, Tunesien, Belgien, Portugal, Deutschland, Polen, China, Frankreich, den Vereinigten Arabischen Emiraten, Marokko und mehr als 6000 Besucher aus der ganzen Welt teil.

IFMERREs Auszubildende auf der Solaire Expo Marokko 2018.

IFMEREEs Stand auf der Solaire Expo Marokko 2018.

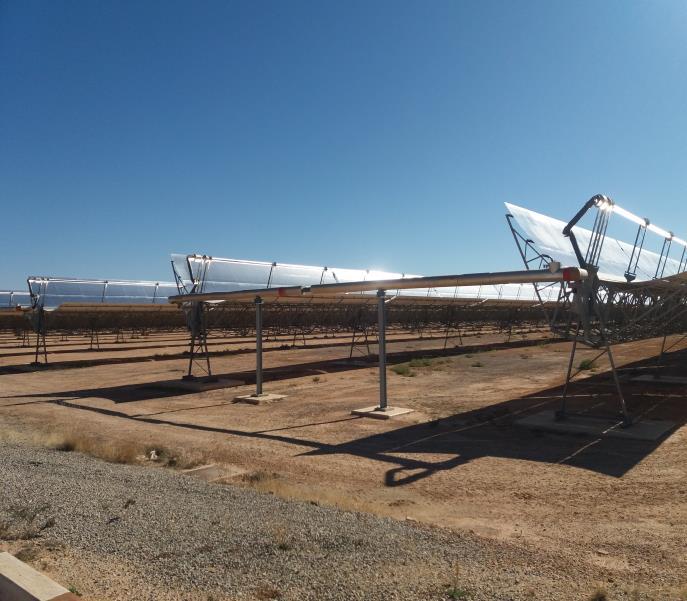

Solarfeld am ISCC Ain Beni Mathar.

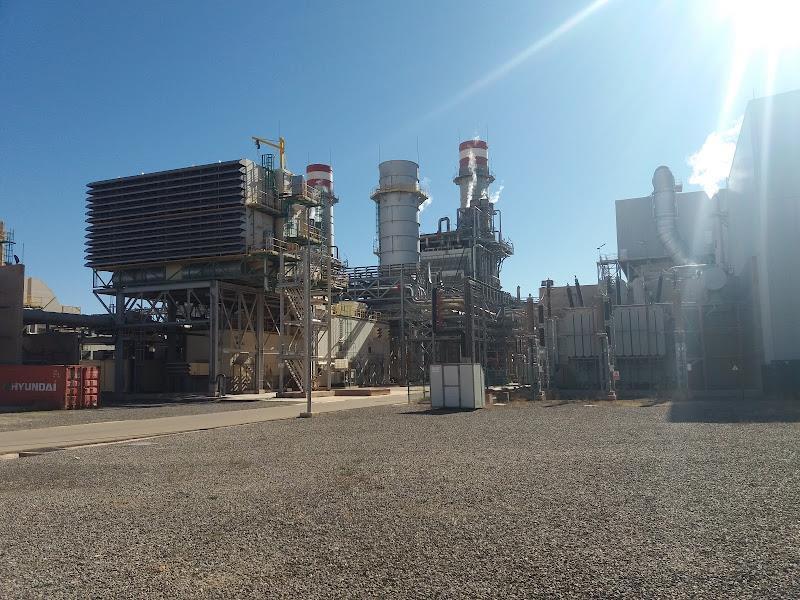

Kraftwerk ISCC Ain Beni Mathar.

Praktikum als Assistent Projektmanager

Informationen zum Praktikum:

Bei: Solar Power.

Ort: Casablanca, Marokko.

Position: Assistent Projektmanager.

Dauer: Von April 2019 bis September 2019.

Über Solar Power:

Solar Power wurde im Jahr 2018 von Herrn Reda ALJ gegründet und ist seit seiner Gründung General Manager und Direktor des Unternehmens.

Das Unternehmen hat viele Partner mit mehr als 25 Jahren Erfahrung in der Installation von Photovoltaik-Kraftwerken in allen Regionen Marokkos.

Seine Dienstleistungen und Aktivitäten: Entwicklung, Planung, Bau, Betrieb und Wartung von Solarkraftwerken.

Solar Power's Hauptsitz und Bureau in Casablanca, Marokko.

Aufgaben:

Während dieses Praktikums habe ich in Zusammenarbeit mit dem Projektmanager mehrere Aufgaben durchgeführt:

- Teilnahme an der Studie, Planung, Konstruktion und Installation eines 179-kW- PV-kraftwerks.

- Teilnahme an der Studie, Planung, Konstruktion und Installation eines 194-kW PV-kraftwerks.

- Analyse der Stromrechnungen der Fabriken.

- Entwerfen von 3D-Modellen für Projekte.

Projekt 1

Informationen zum Projekt 1:

Name: 179 kwp Solarkraftwerks eingespeist.

Bei: Solar Power.

Ort: Casablanca, Marokko.

Dauer: Von April 2019 bis Juni 2019.

Über Projekt 1:

Mein erstes Projekt in diesem Praktikum war Studie, Planung, Bau und Installation eines 179-kWpPhotovoltaikkraftwerks auf dem Dach einer großen Textilfabrik in Casablanca, Marokko.

Solar Powers Team hat 2019 dieses Projekt errichtet und damit die Energiekosten und CO2Emissionen der Textilfabrik gesenkt. Wir nutzten den ungenutzten Platz auf dem Dach, um mehr als 550 Photovoltaik-Solarmodule auf dem Dach der Fabrik.

Die erste Phase des Projekts war die Studie und Planung. Mit Software wie Archelios und PVsyst konnten wir den Energiewert und die Anzahl der Solarmodule ermitteln, die wir in diesem Projekt benötigen.

Das Photovoltaikkraftwerk wurde wie folgt gebaut:

- 543 Solarmodule von 330W (429 Solarmodule mit 22° Neigungswinkel und 51° Ausrichtung und 114 Solarmodule 15° Neigungswinkel und -39° Ausrichtung).

- 39 Strings (Jede String besteht aus 14 Solarmodule).

- 3 Wechselrichter 60kW (Jeder Wechselrichter besteht aus 12 MPPT).

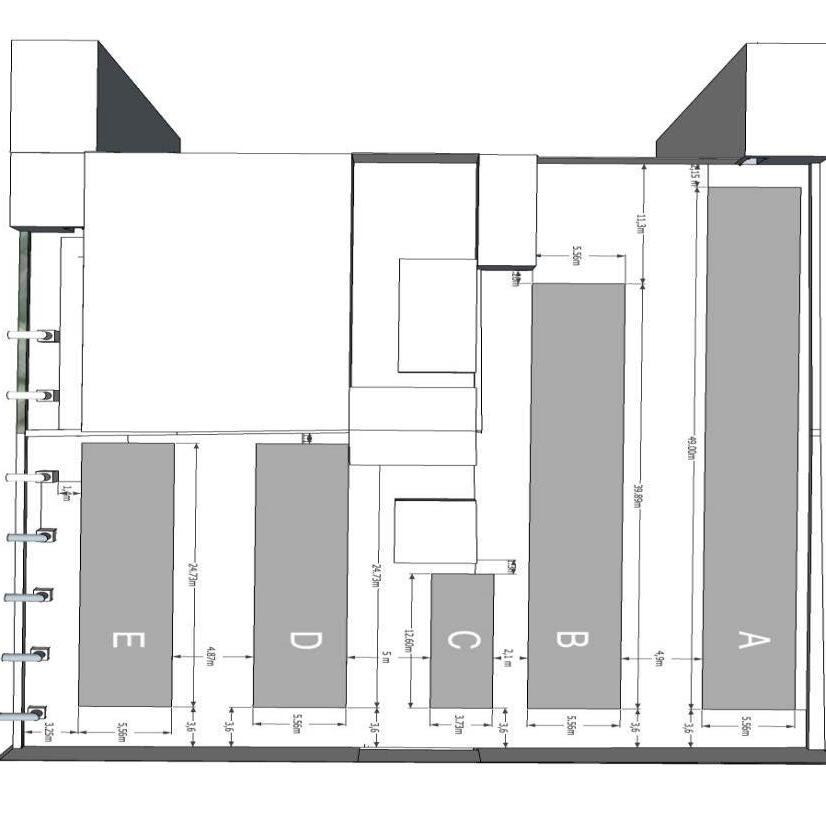

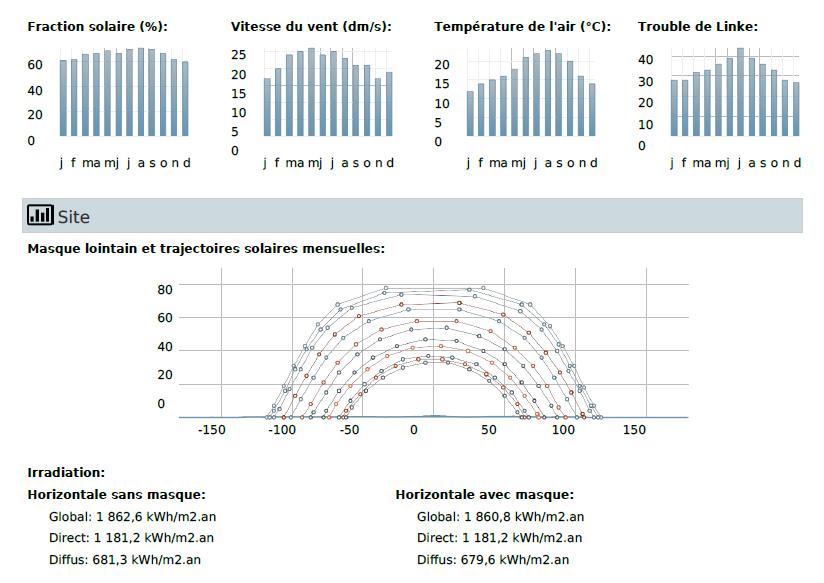

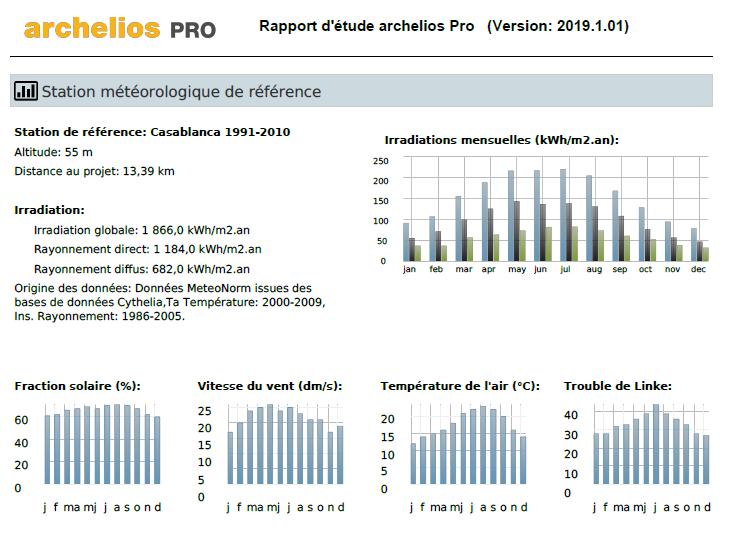

Seite aus dem ARCHELIOS’s Bericht. Planung des Projekt.

Die zweite Phase des Projekts war der Bau und die Installation. Diese Phase dauerte lange, aufgrund der Schwierigkeit der Baustelle und der Installation auf hohen Metallstrukturen, um die Auswirkungen der Verschattung durch umliegende Hindernisse zu reduzieren. Wir haben zwei Felder gebaut. Das erste für Solarmodule mit 22° Neigungswinkel und 51° Ausrichtung.

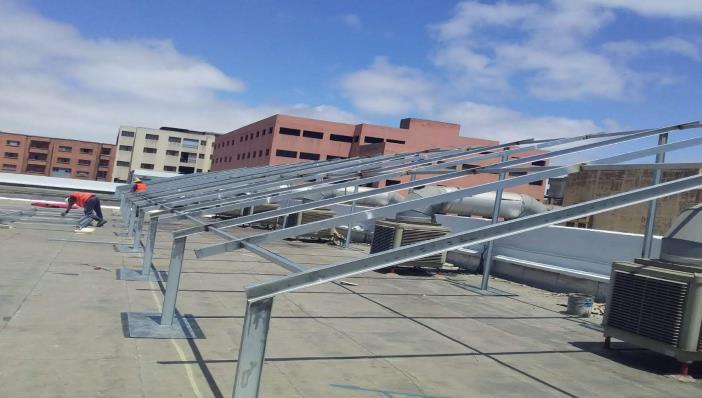

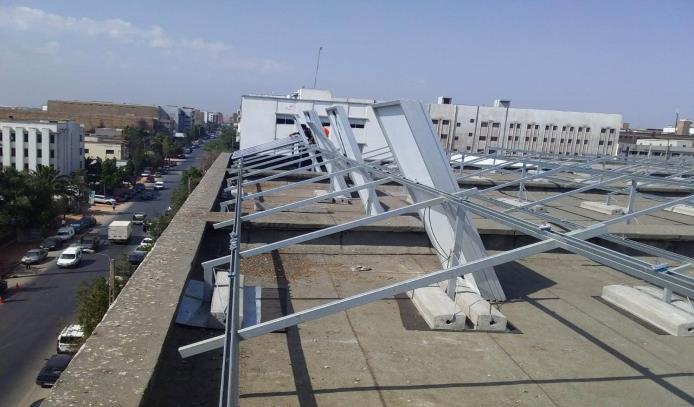

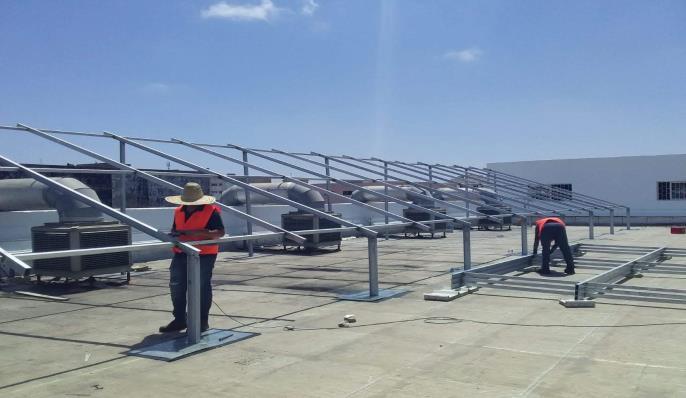

Metallkonstruktionen im ersten Feld (für Solarmodule mit 22° Neigungswinkel und 51° Ausrichtung).

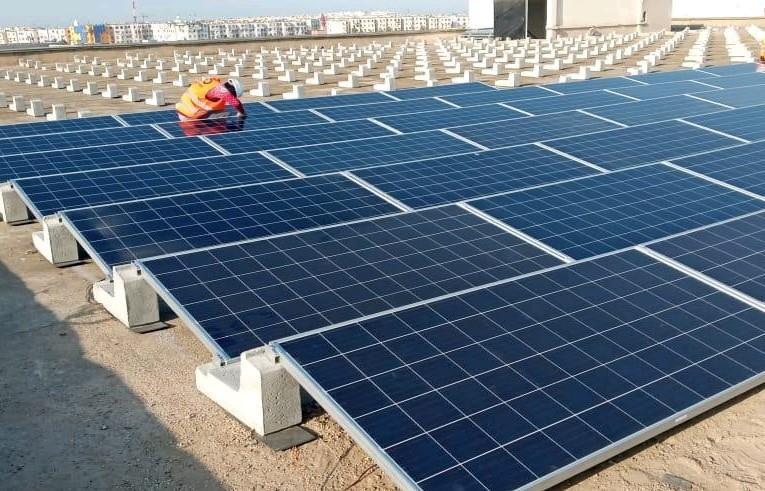

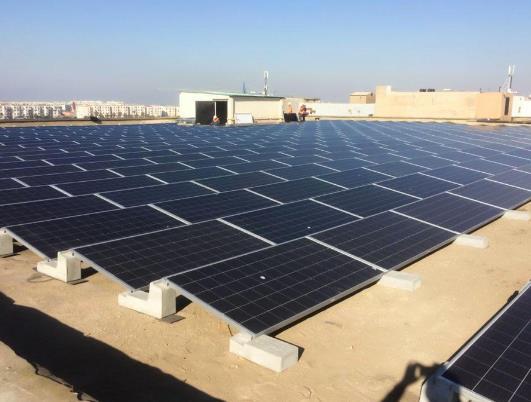

Installation der Solarmodule im ersten Feld.

Das zweite Feld für Solarmodule mit 15° Neigungswinkel und -39° Ausrichtung.

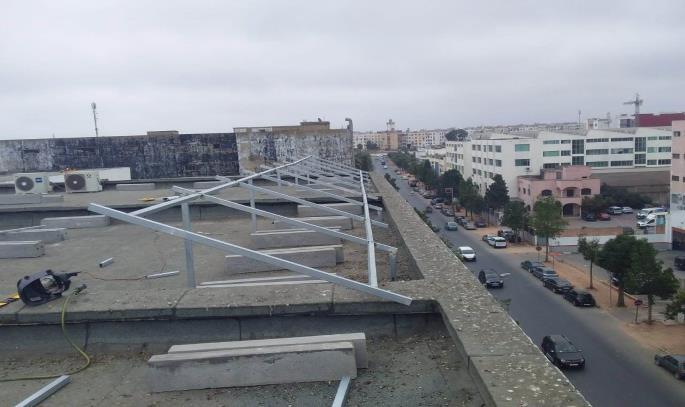

Metallkonstruktionen im zweiten Feld (für Solarmodule mit 15° Neigungswinkel und -39° Ausrichtung).

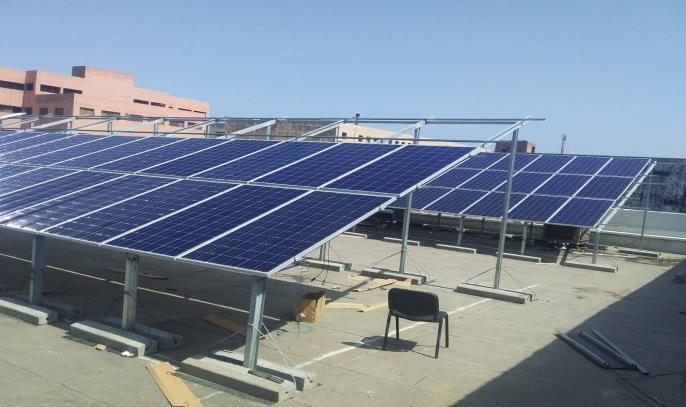

Installation der Solarmodule im zweiten Feld.

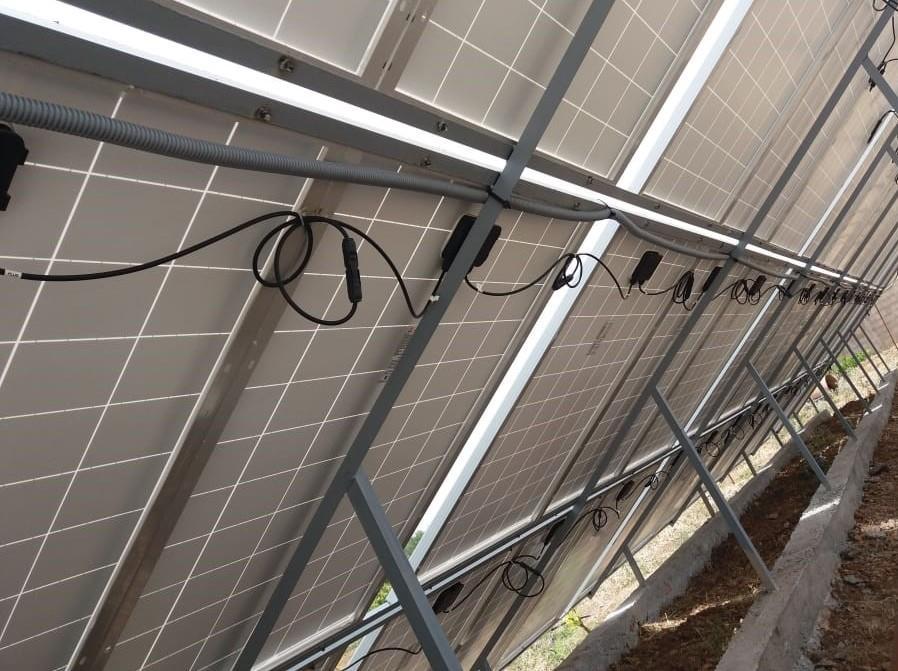

Nachdem die Solarmodule installiert wurden, haben wir die Solarmodule in Reihe geschaltet (39 Strings Jeder String besteht aus 14 in Reihe geschalteten Solarmodulen). Dann installierten wir die elektrische Kabel und die Kabelbaugruppe.

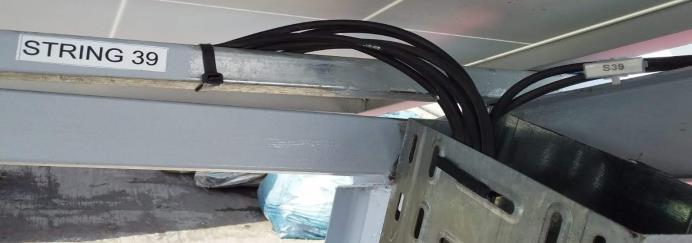

Kabelkonfektion im String Nummer 39.

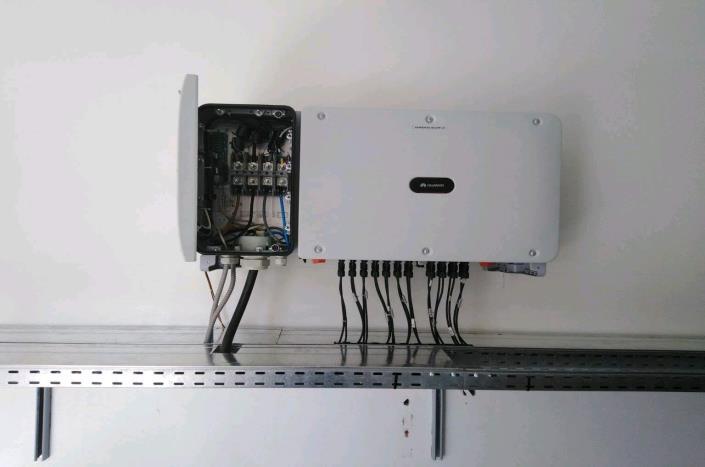

Der Wechselrichter dieses Projekts.

Abschließend möchte ich Ihnen die endgültige Form des Projekts zeigen und auch die Verwendung eines Programms, das uns bei der Verwirklichung dieses Projekts sehr geholfen hat.

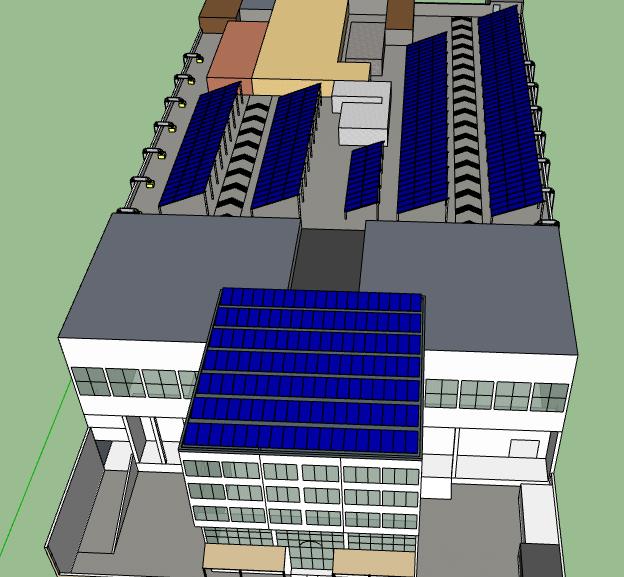

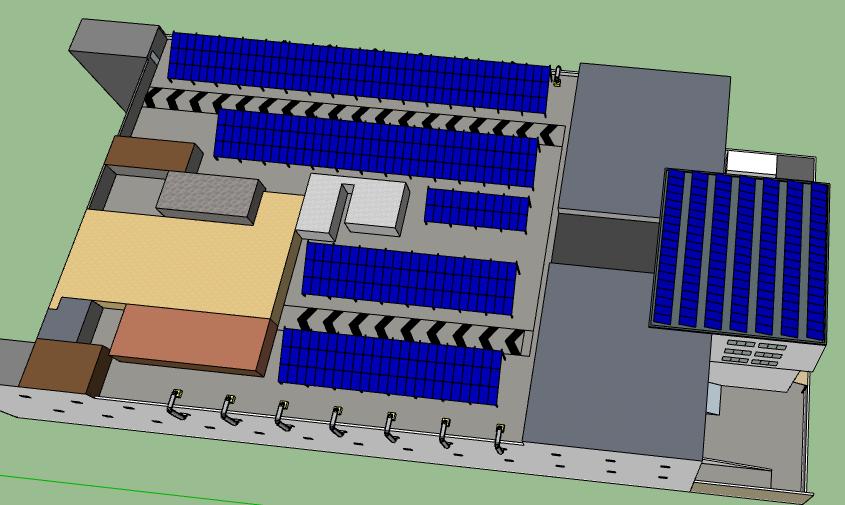

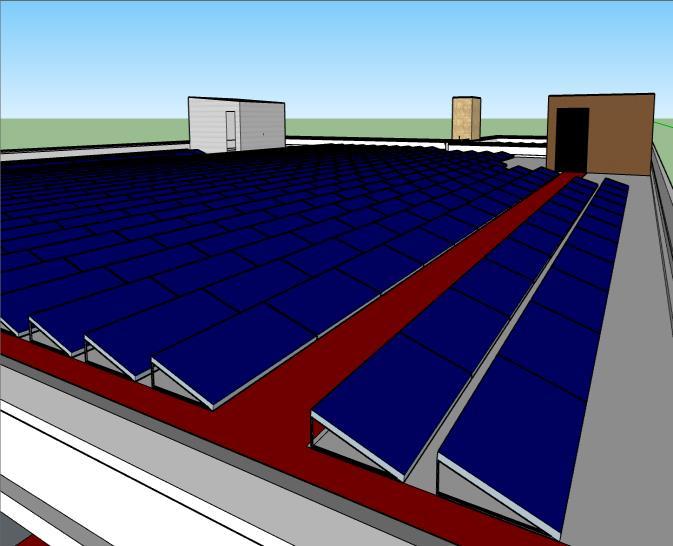

3D-Bilder des Projekts vor seiner Konstruktion (Mit SketchUp Software).

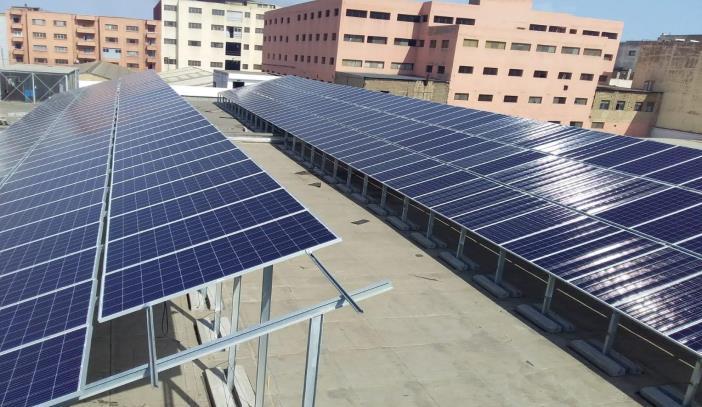

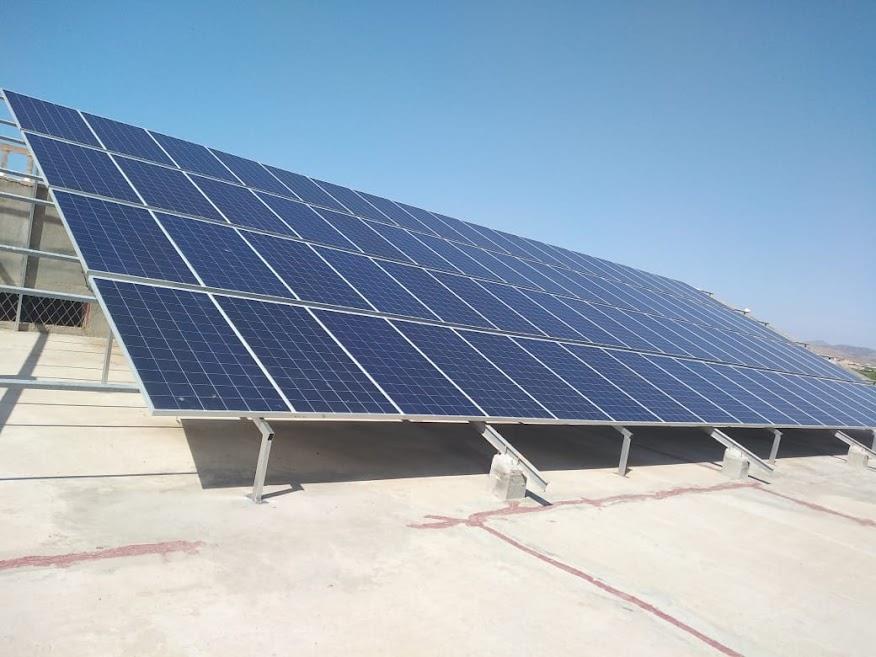

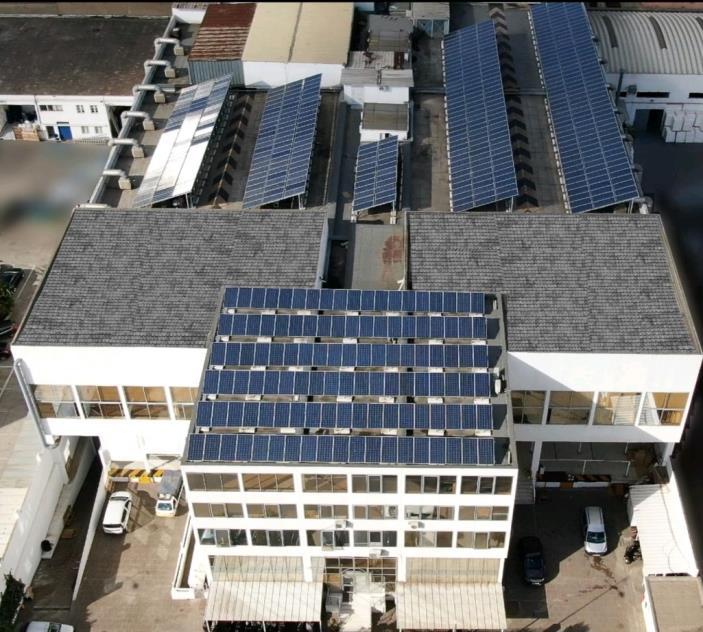

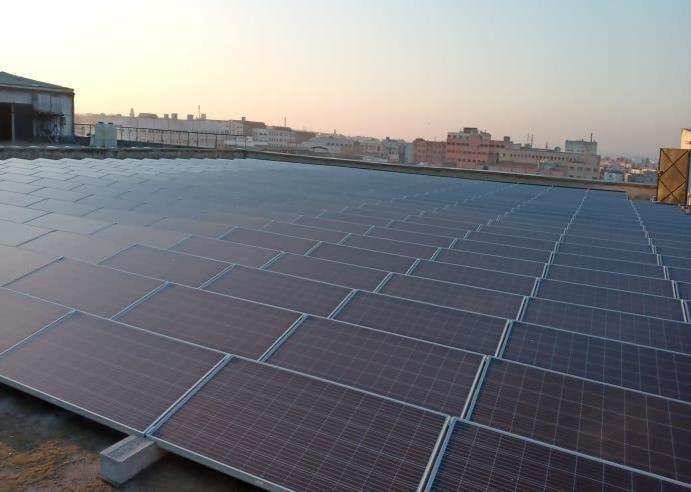

Realistische Bilder des Projekts nach seiner Fertigstellung.

Projekt 2

Informationen zum Projekt 2:

Name: 194 kwp Solarkraftwerks eingespeist.

Bei: Solar Power.

Ort: Casablanca, Marokko.

Dauer: Von Juni 2019 bis September 2019.

Über Projekt 2:

Mein zweites Projekt in diesem Praktikum war Studie, Planung, Bau und Installation eines 194kW-Photovoltaikkraftwerks auf dem Dach einer Fabrik im selben Industriegebiet wie das erste Projekt in Casablanca, Marokko.

Solar Powers Team hat 2019 dieses Projekt errichtet und damit die Energiekosten der Fabrik gesenkt. Wir nutzten die ungenutzte Dachfläche auf der Fabrik, um mehr als 580 PV-Solarmodule zu installieren.

Die erste Phase des Projekts war die Studie und Planung.

Zuerst analysierten wir die Stromrechnungen der Fabrik mit Excel, um den Wert der Energie auf dem Dach zu installierenden und den prozentualen Anteil der Energie zu ermitteln, den die PVAnlage am Gesamtenergieverbrauch der Fabrik decken wird.

Dann konnten wir mit der PVsyst-Software den Energiewert und die Anzahl der spezifischen Solarmodule berechnen, die wir für dieses Projekt benötigen würden. Sowie die jährliche Produktionskapazität der Anlage.

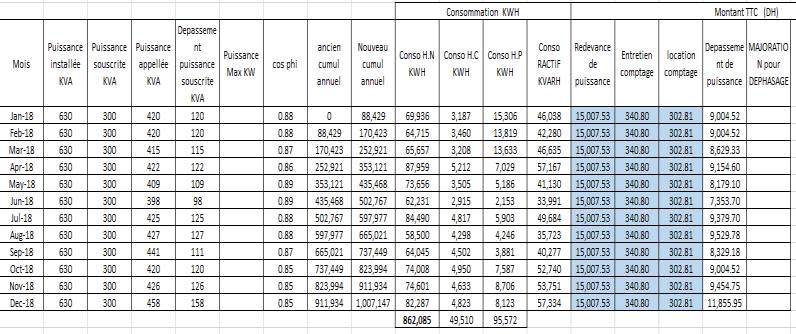

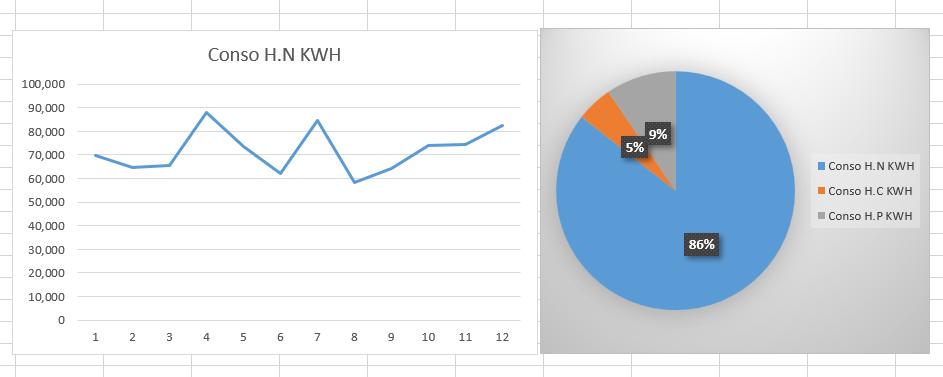

Analyse der Fabriksstromrechnungen mit Excel

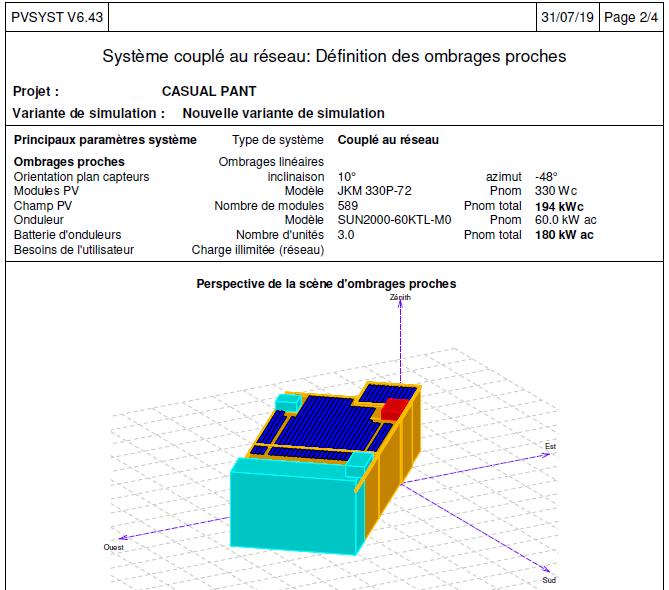

Seite aus dem PVsyst’s Bericht

Die Photovoltaikstation wurde wie folgt gebaut:

- 589 Solarmodule von 330W (Die Solarmodule mit 10° Neigungswinkel und -48° Ausrichtung).

- 33 Strings (Jede Saite besteht aus 18 Solarmodule).

- 3 Wechselrichter 60 kW (Jeder Wechselrichter besteht aus 12 MPPT).

Wie PVsyst's Bericht zeigt, erzeugt das Photovoltaikkraftwerk 288 MWh jährlich.

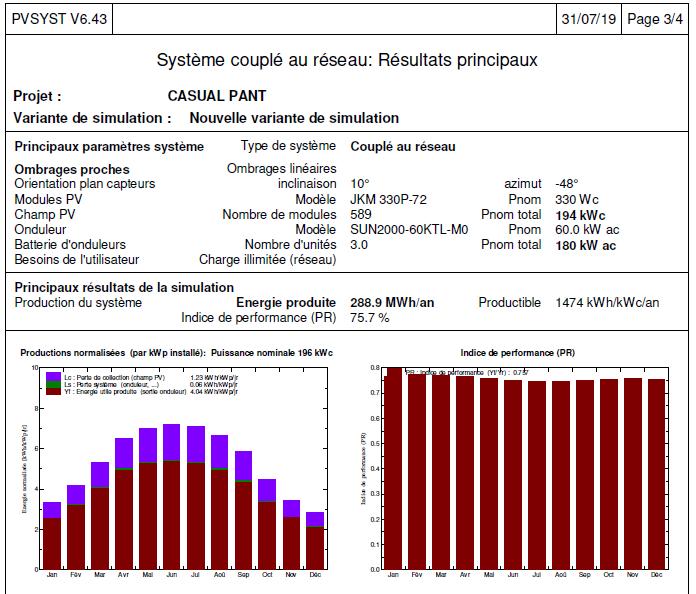

Jährlicher Produktionskapazitätsbericht der Anlage durch PVsyst.

Die zweite Phase des Projekts war der Bau und die Installation. Die Bau- und Installationsphase dieses Projekts war schneller als bei Projekt 1, da wir dank des hervorragenden Standortumfangs, der keine umgebenden Hindernisse hat, die zu Verschattungen führen, keine Metallkonstruktionen verwendet haben.

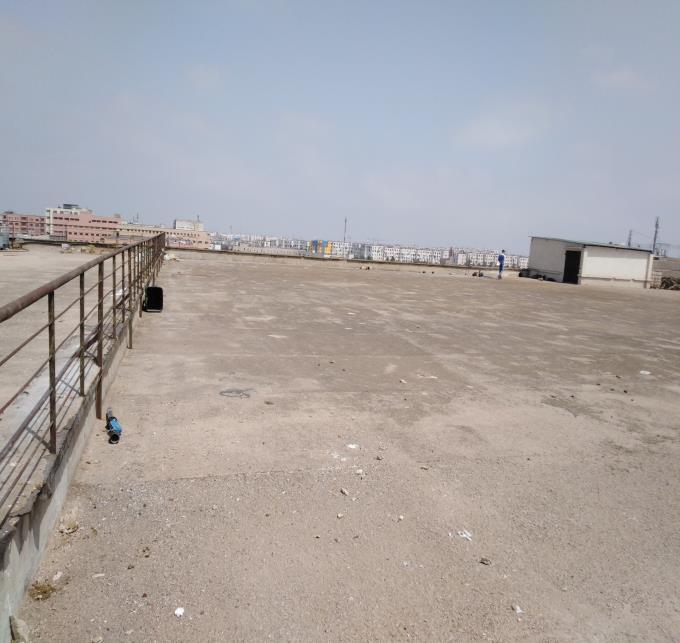

Fabrikdach vor Installation von Solarmodulen. Fabrikdach während der Installation von Solarmodulen.

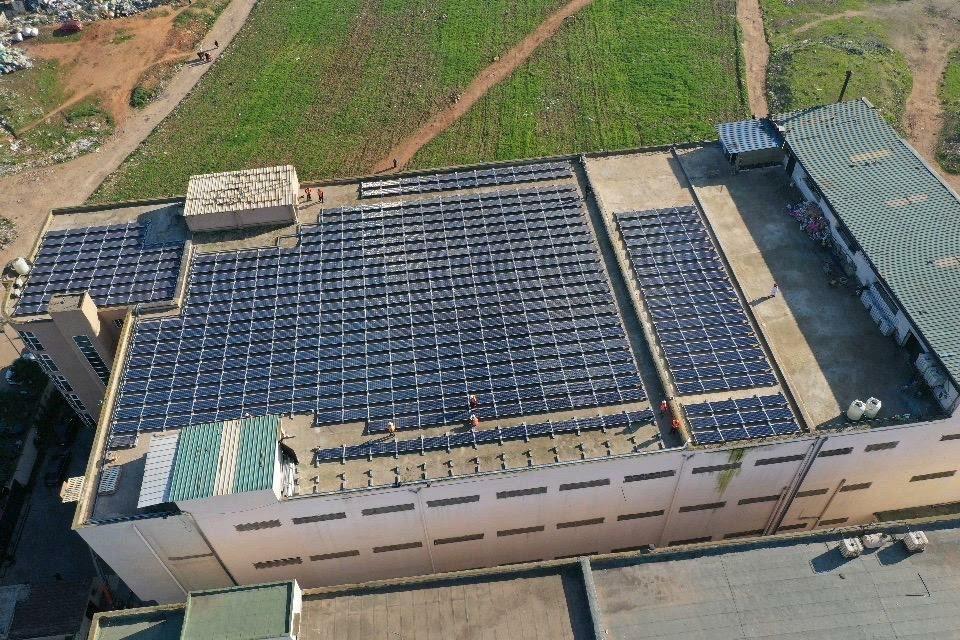

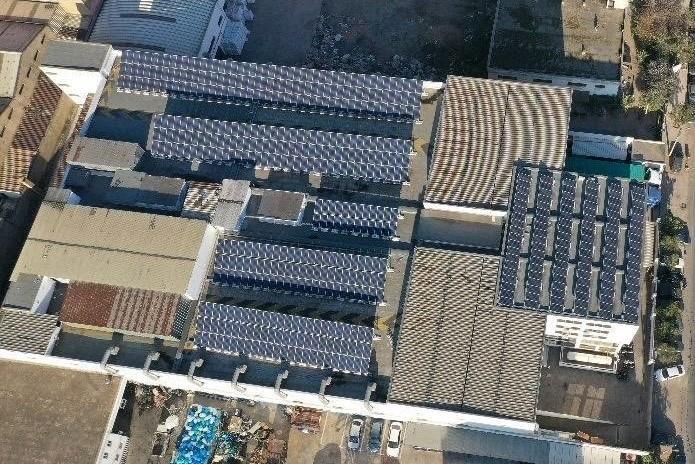

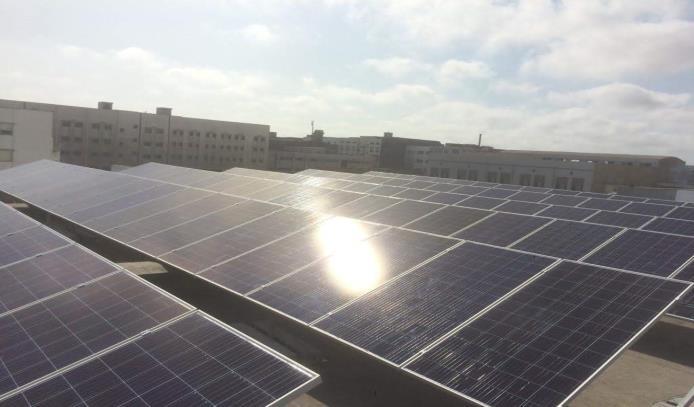

Fabrikdach nach der Installation von Solarmodulen.

Abschließend möchte ich Ihnen die endgültige Form des Projekts zeigen und auch die Verwendung eines Programms, das uns bei der Verwirklichung dieses Projekts sehr geholfen hat.

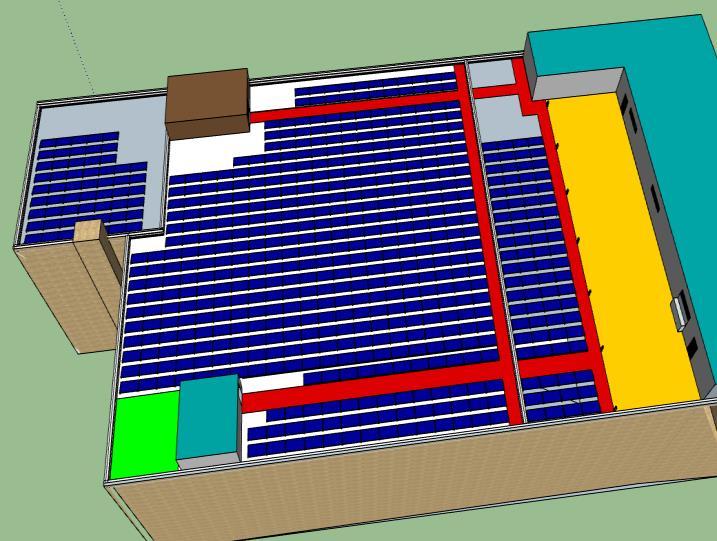

3D-Bilder des Projekts vor seiner Konstruktion (Mit SketchUp Software).

Realistische Bilder des Projekts nach seiner Fertigstellung.

Praktikum als Installateur der Solarmodulen

Informationen zum Praktikum:

Bei: Sté Ouali Fils Savoir et Expérience (OFSE).

Ort: Oujda, Marokko.

Position: Installateur der Solarmodulen.

Dauer: Von November 2019 bis März 2020 und von August bis Dezember 2020.

Über Ouali Fils Savoir et Expérience (OFSE):

Sté OUALI-fils savoir et experience (OFSE) ist ein marokkanisches Unternehmen mit Sitz in Oujda, das hauptsächlich im Bereich Solarenergie, Reparatur und Verkauf von Wasserpumpen tätig ist.

OFSE wurde im Jahr 2016 gegründet. Herr OUALI ist seit seiner Gründung Eigentümer und Manager des Unternehmens.

Das Unternehmen hat mehrere Solarpumpstationen in der östlichen Region Marokkos gebaut.

OFSEs-Plakat mit Kontaktinformationen und Produkten des Unternehmens.

Aufgaben:

Während dieses Praktikums habe ich mehrere Aufgaben und Projekte in Zusammenarbeit mit dem Installationsteam durchgeführt. Unter diesen Aufgaben:

✓ Installation der Solarmodule.

✓ Die elektrische Montage der Photovoltaikanlagen.

✓ Herstellung der Metallkonstruktionen.

Ich zeige Ihnen einige der wichtigsten dieser Aufgaben und Projekte.

Projekt 1

Informationen zum Projekt 1:

Name: Solarpumpe 10 Kwp.

Bei: Ouali Fils Savoir et Expérience (OFSE).

Ort: Bauernhof in Naïma (34km südlich der Stadt Oujda), Marokko.

Datum: August 2020.

Über Projekt 1:

Mein erstes Projekt in diesem Praktikum war der Bau und die Installation einer 10 kW Photovoltaikanlage auf einem Bauernhof, um eine Pumpe anzutreiben.

Wir nutzten das Dach der Scheune auf dem Bauernhof, um 40 Solarmodule zu installieren. Die Photovoltaikanlage wurde wie folgt gebaut:

- 40 Solarmodule 250W ( mit 30° Neigungswinkel und 0° Ausrichtung)

- 2 Strings (Jede String besteht aus 20 Solarmodule).

- 1 ABB ACS355 Frequenzumrichter 10Kw.

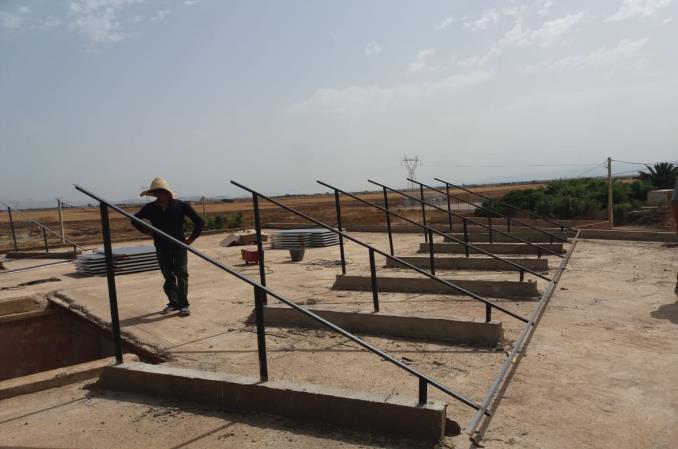

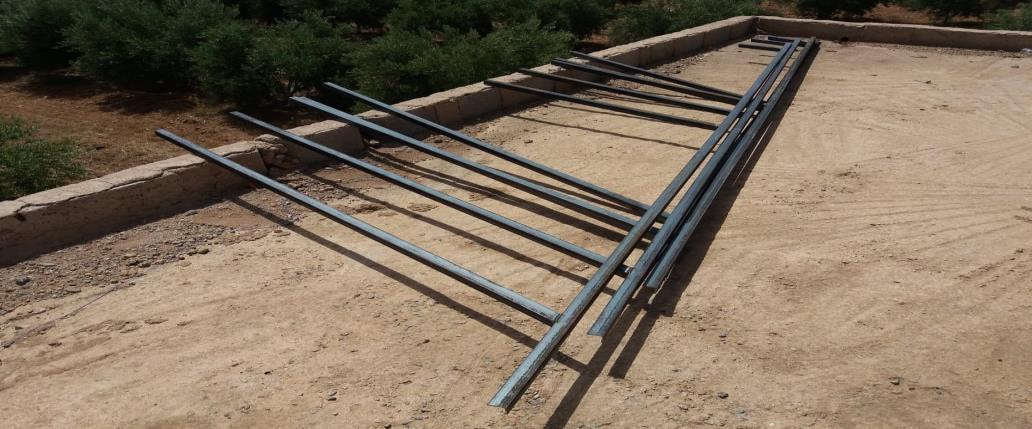

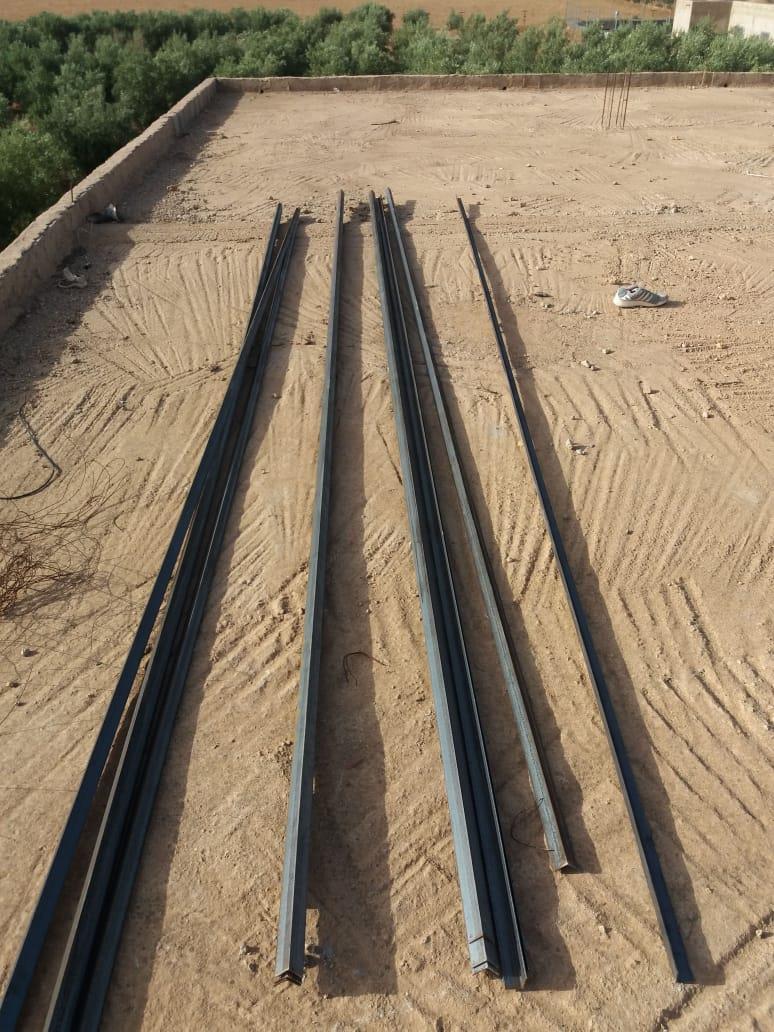

Die erste Phase des Projekts war der Bau und die Installation der Metallkonstruktionen. Wir haben die Winkelleisten geschnitten und sie geschweißt, um die Metallkonstruktionen zu bilden.

Dann haben wir die Metallkonstruktionen auf dem Dach montiert.

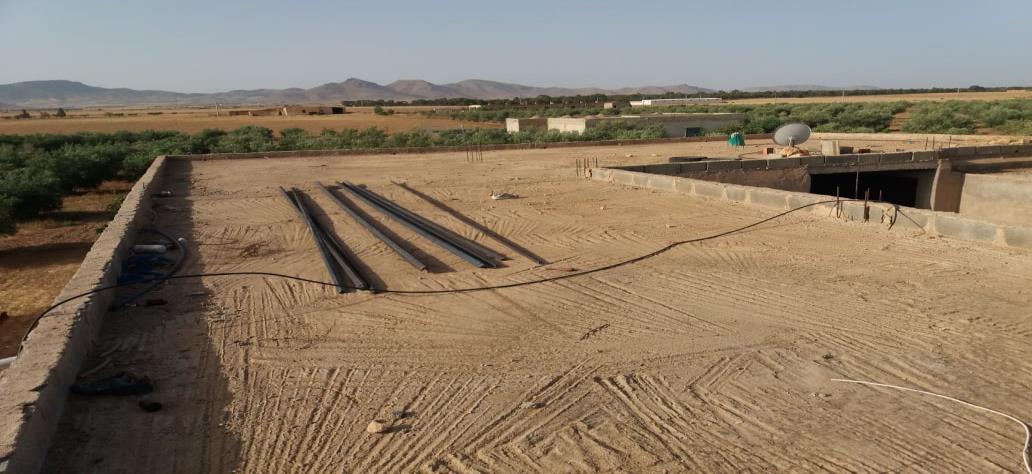

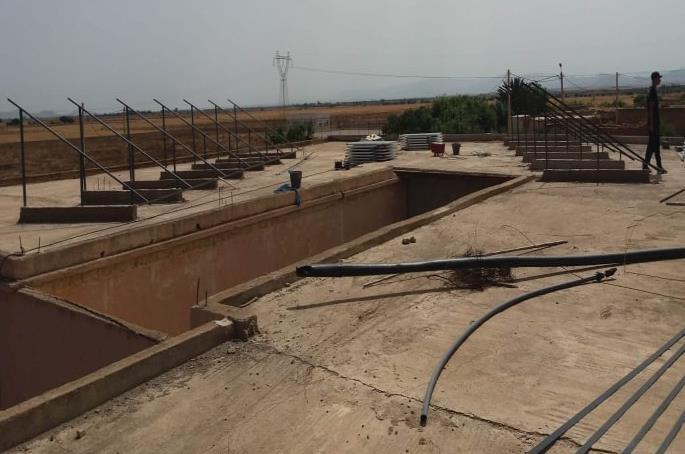

Das Dach der Scheune.

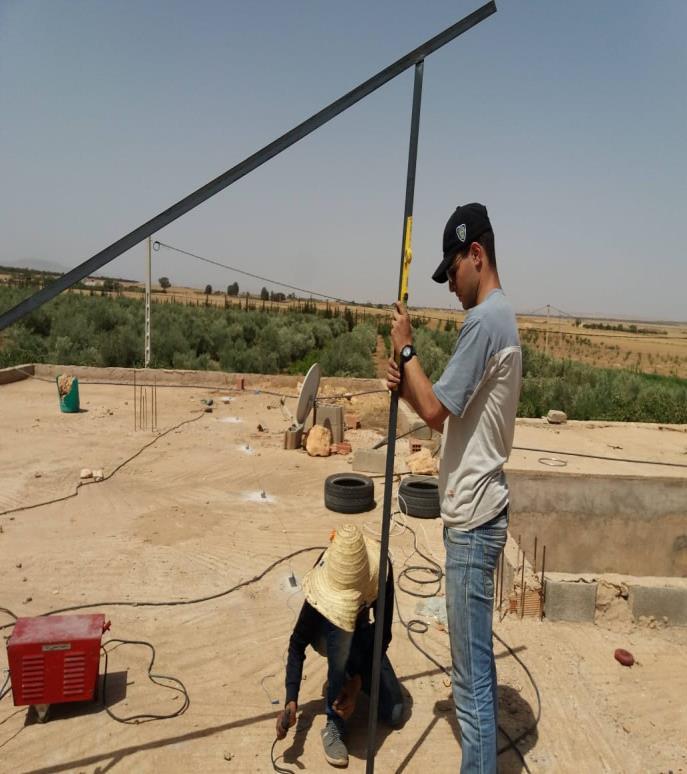

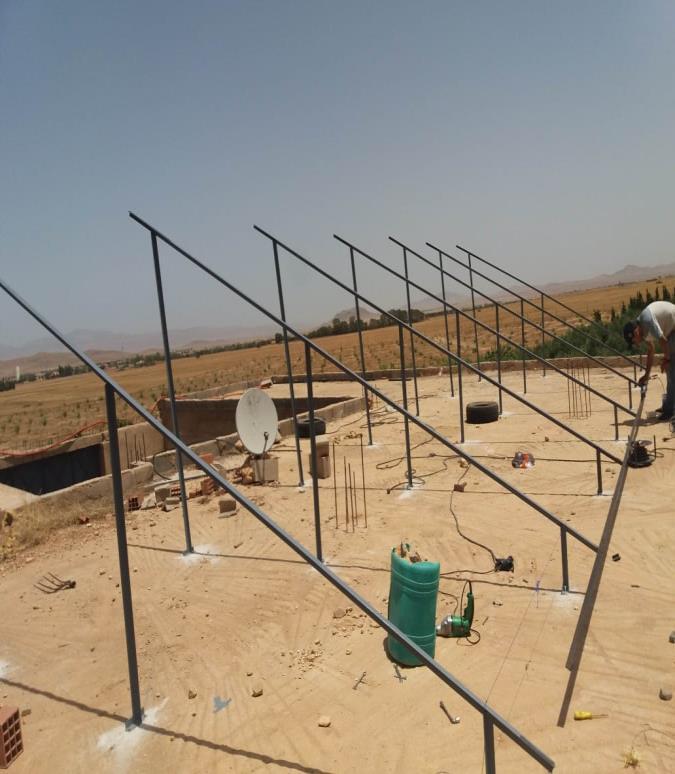

Die Installation der Metallkonstruktionen.

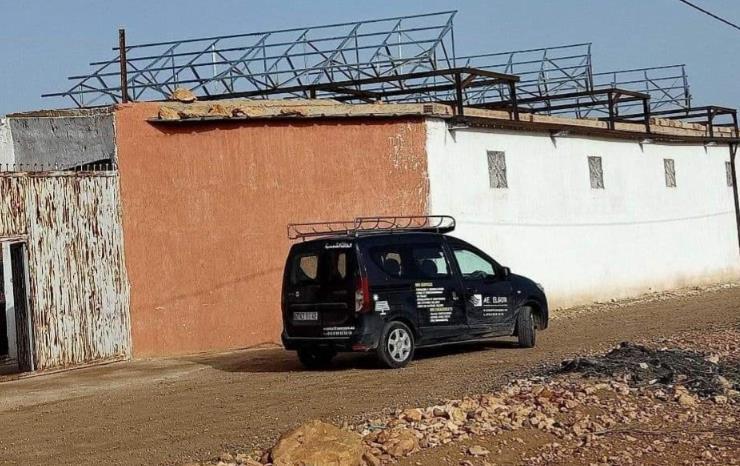

Die Metallkonstruktionen nach der Installation.

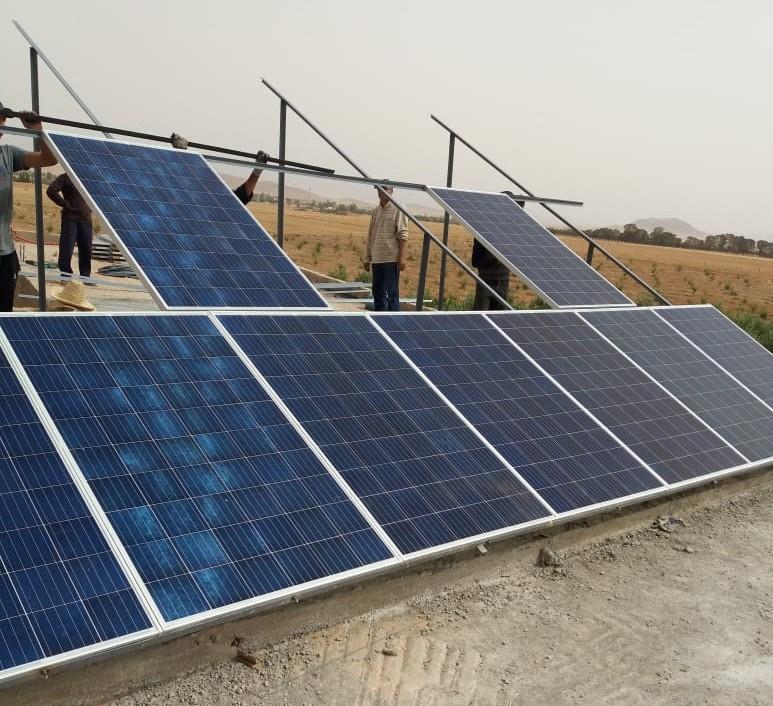

Die zweite Phase des Projekts war die Installation und Montage der Solarmodule. Nachdem die Metallkonstruktionen installiert wurden, brachten wir die Solarmodule auf das Dach. Dann haben wir begonnen, die 40 Solarmodule auf Metallkonstruktionen zu befestigen.

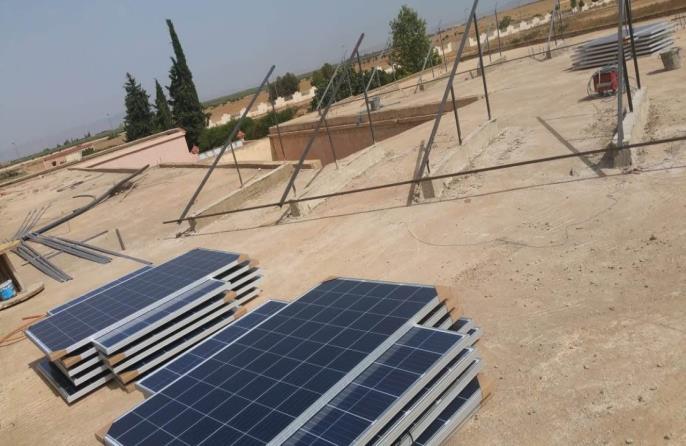

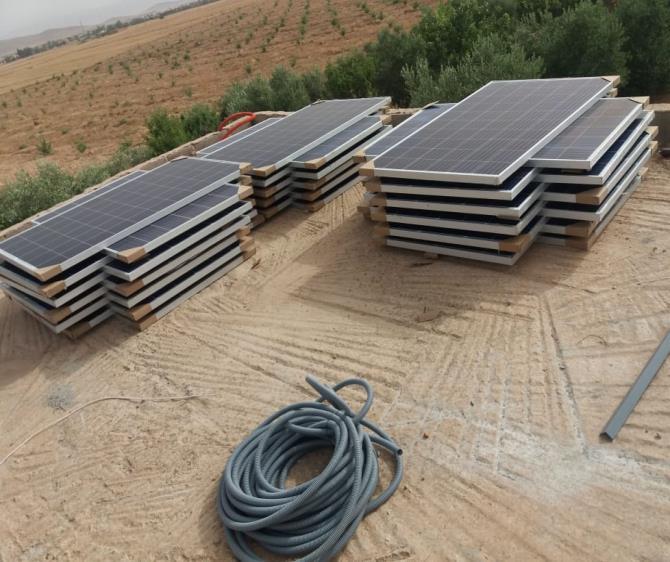

Die Solarmodule vor der Installation.

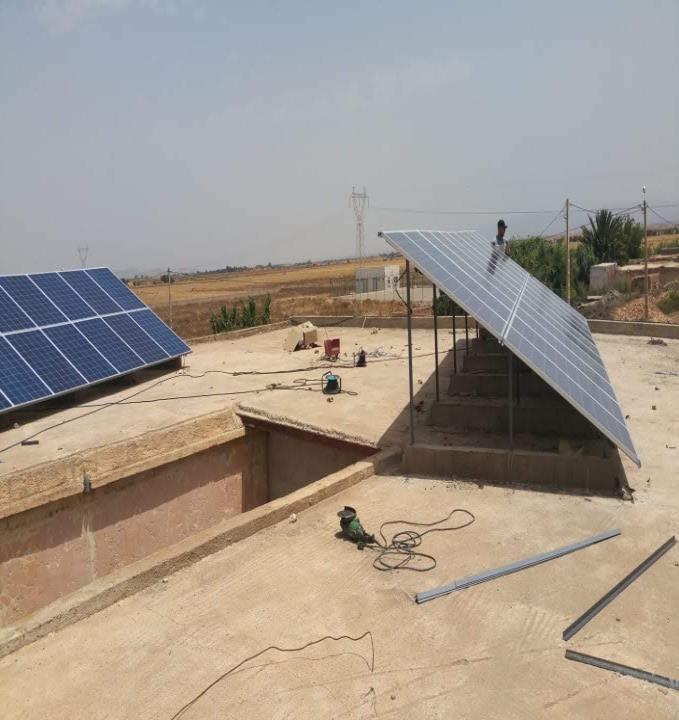

Die Installation der Solarmodule (Bild 2).

Die Installation der Solarmodule (Bild 1).

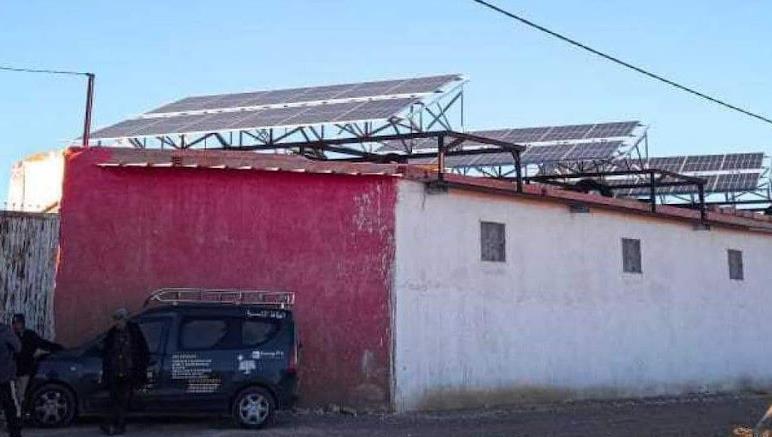

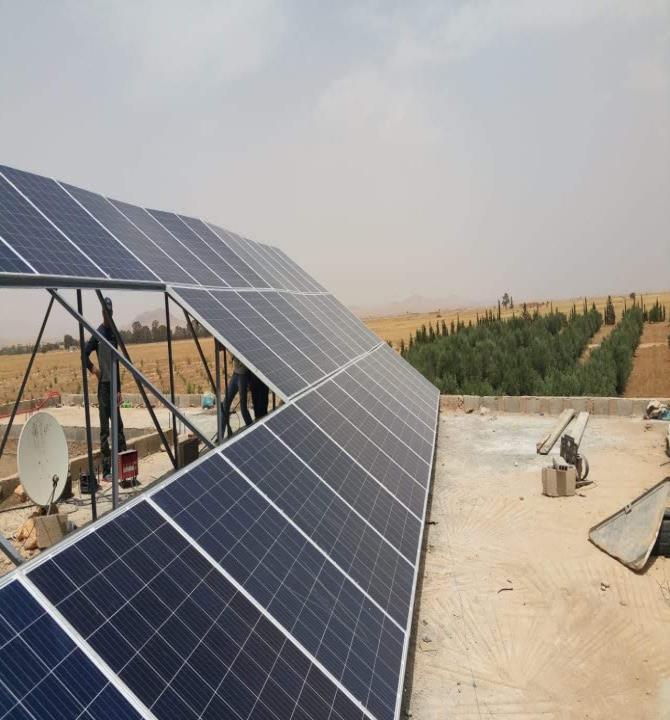

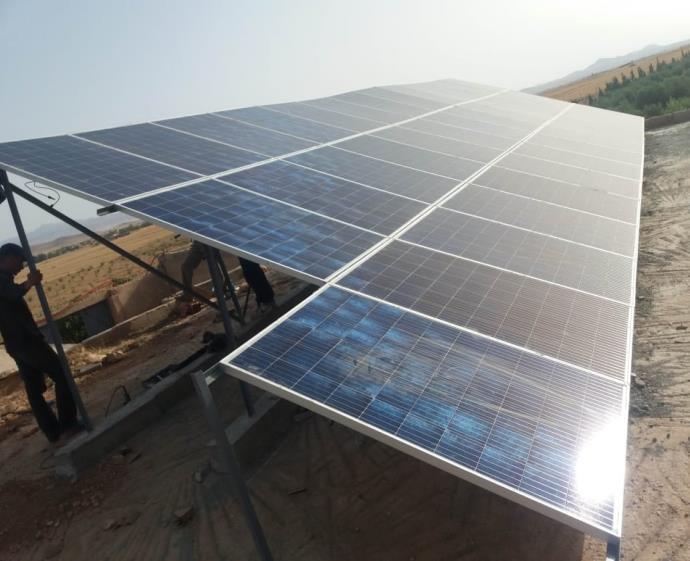

Die Solarmodule nach der Installation.

Die letzte Phase des Projekts war die Installation und Montage der Solarmodule. Nachdem die Solarmodule installiert wurden, haben wir die 2 Strings mit der DC-Box verbunden, um die Installation zu schützen. Danach haben wir die DC-Box-Kabel mit dem Frequenzumrichter ACS355-Der von ABB montiert. Wir haben diesen Frequenzumrichter verwendet, da er mit jeder Art von Solarpumpe kompatibel ist. Dies ermöglicht eine optimale Nutzung der Energie der Sonnenkollektoren und der Leistung der Pumpe über den Tag.

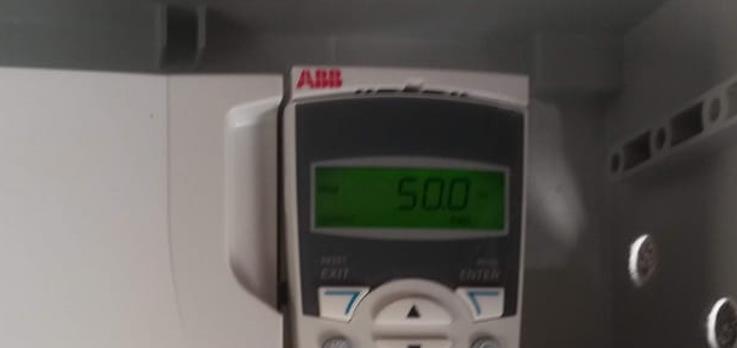

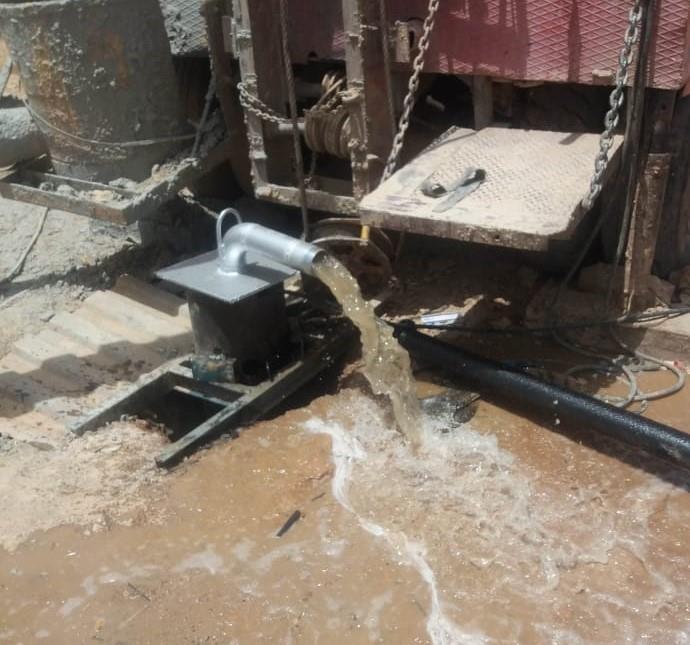

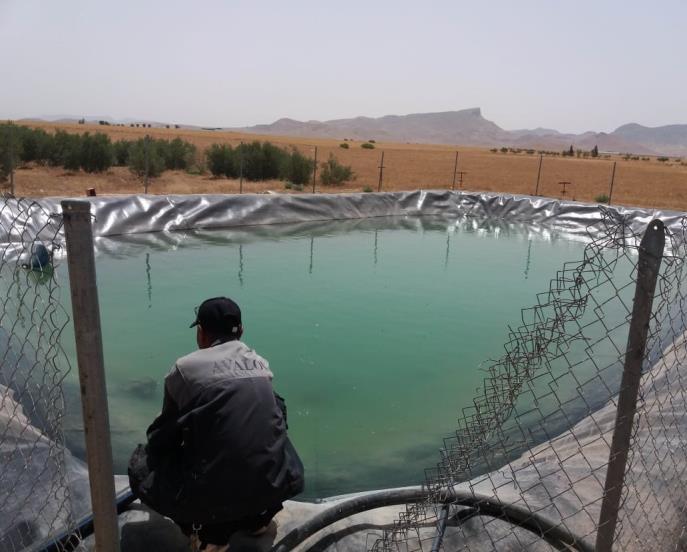

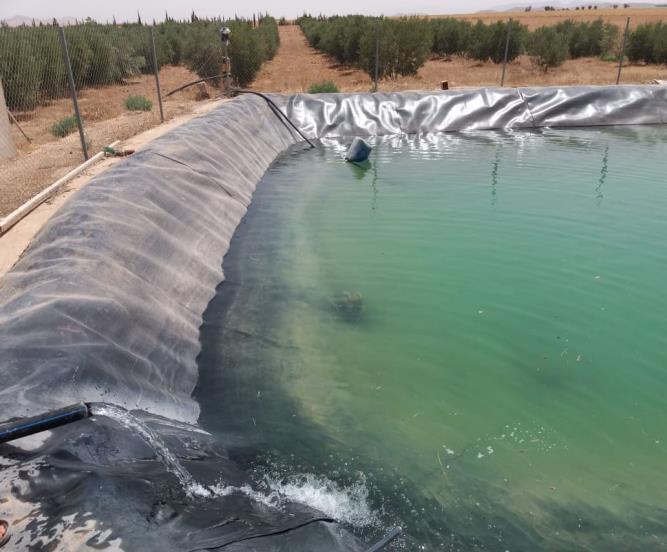

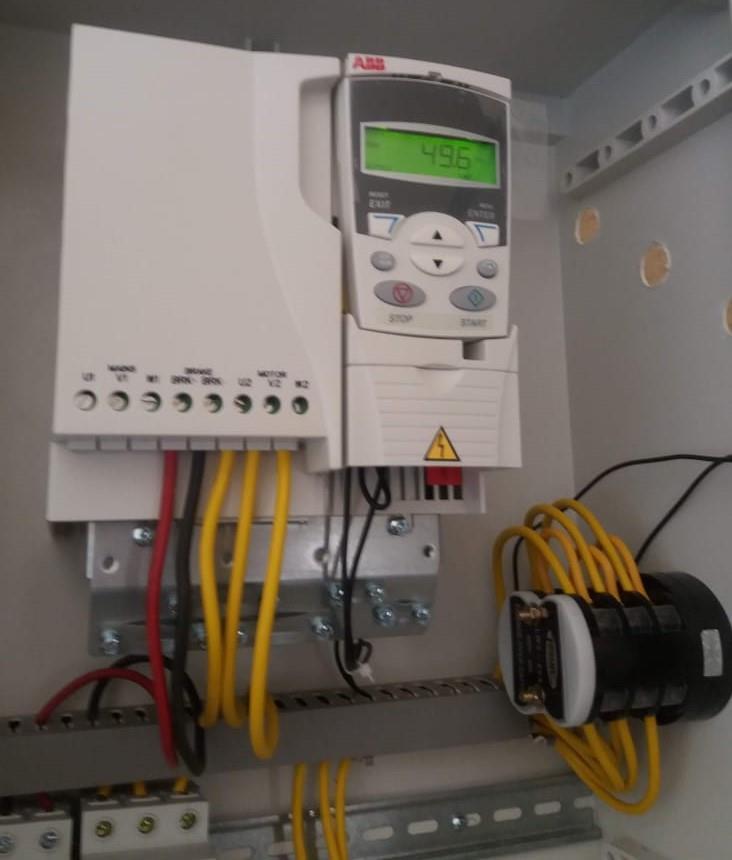

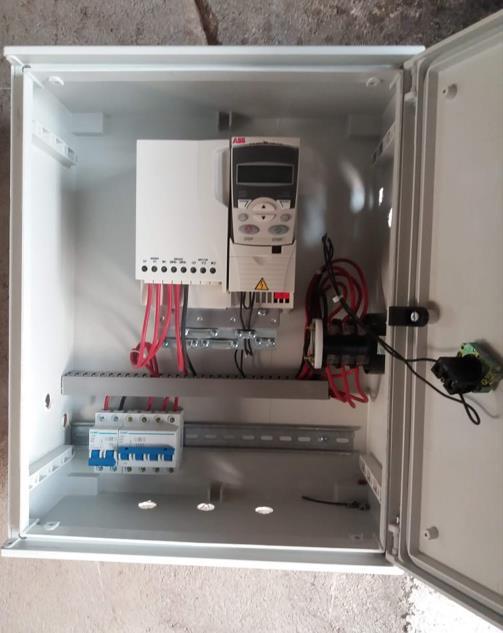

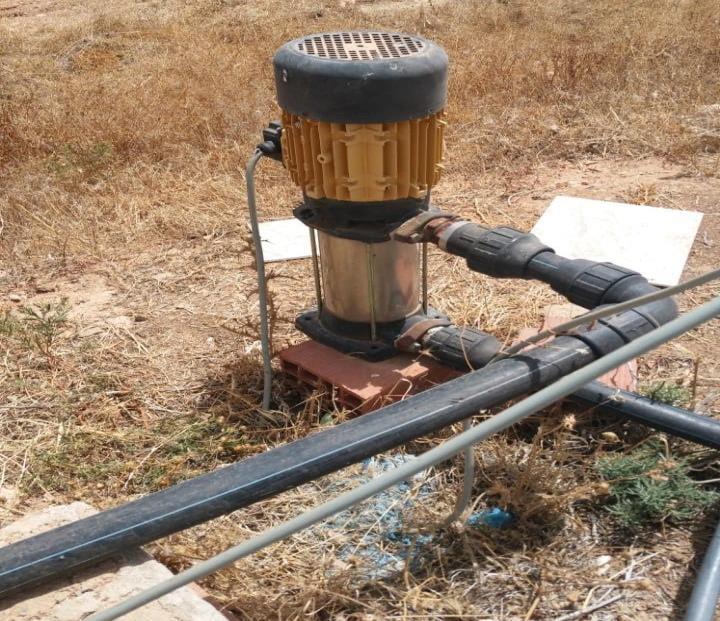

Der Frequenzumrichter des Projekt. Die Pumpe des Bauernhofs.

Ohne Komplikationen hat das Projekt eine hervorragende Leistung gezeigt:

✓ Die Paneele produzierten genug Energie und die Pumpe funktionierte gut.

✓ Die Spannung beträgt 684 V und ist ein sehr geeigneter Wert für den Betrieb der Pumpe.

✓ Der Konverter funktioniert gut und erzeugt eine geeignete Frequenz (zwischen 47 -50 Hz).

Die Pumpe pumpt gut Wasser.

Die Pumpe füllte den Tank.

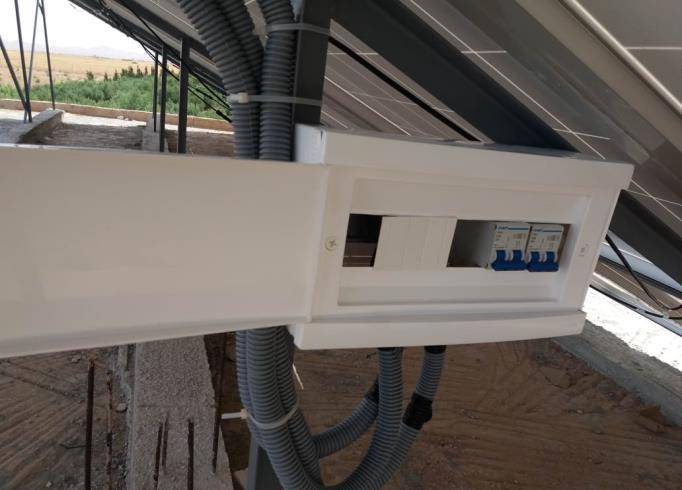

Die DC-Box der Anlage.

Projekt 2

Informationen zum Projekt 2:

Name: Solarpumpe 11.44 Kwp

Bei: Ouali Fils Savoir et Expérience (OFSE).

Ort: Bauernhof in Nakhil (15km nördlich der Stadt Oujda), Marokko.

Datum: Oktober 2020.

Über Projekt 2:

Mein zweites Projekt in diesem Praktikum war der Bau und die Installation einer 11,44kW Photovoltaikanlage auf einem Bauernhof, um eine Pumpe anzutreiben.

Wir nutzten das Dach der Scheune auf dem Bauernhof, um 44 Solarmodule zu installieren. Die Photovoltaikanlage wurde wie folgt gebaut:

- 44 Solarmodule von 260W ( mit 30° Neigungswinkel und 0° Ausrichtung)

- 2 Strings (Jede String besteht aus 22 Solarmodule).

- 1 ABB ACS355 Frequenzumrichter 11Kw.

Die erste Phase des Projekts war die Installation der Metallkonstruktionen und Solarmodule. Aufgrund des Strommangels auf dem Hof ​​haben wir die Metallkonstruktionen in der Werkstatt des Unternehmens hergestellt, dann brachten wir die die Metallkonstruktionen auf das Dach, um sie zu installieren. In der gleichen Projektphase haben wir die Solarmodule installiert.

Installation der ersten Metallkonstruktionen. Installation der zweiten Metallkonstruktionen.

Installation aller 44 Solarmodule.

Die zweite Phase des Projekts umfasste die Elektromontage und den Pumpenbetrieb. Nachdem die Solarmodule installiert wurden, haben wir die Solarmodule in Reihe geschaltet (2 Strings Jeder String besteht aus 22 in Reihe geschalteten Solarmodulen). Dann installierten wir die elektrische Kabel und die 2 Strings mit der DC-Box verbunden, um die Installation zu schützen. Danach haben wir die DC-Box-Kabel mit dem Frequenzumrichter montiert.

Der Frequenzumrichter zeigt 50 Hz an.

Die Solarmodulen sind angeschlossen.

Der Frequenzumrichter des Projekt.

Nach der Elektrischen Montage haben wir die Pumpe eingeschaltet und ohne Probleme ist das Projekt gelungen und alles hat hervorragend funktioniert:

✓ Die Solarmodule erzeugen ausreichend Strom, um die Pumpe zu betreiben, sowie die richtige Spannung und den richtigen Strom für den MPPT.

✓ Die Pumpe pumpt problemlos gut das Wasser ab.

✓ Der Frequenzumrichter funktioniert gut und bietet eine optimale Frequenz von 50 Hz.

Die Pumpe des Bauernhofs.

Praktikum als Installateur von Photovoltaikanlagen.

Informationen zum Praktikum:

Bei: Energy Pro Tech.

Ort: Oujda, Marokko.

Position: Installateur von PV-Anlagen.

Dauer: Von Januar 2022 bis September 2022.

Über Energy Pro Tech:

Energy Pro Tech ist ein marokkanisches Unternehmen mit Sitz in Oujda, das hauptsächlich im Bereich Solarenergie tätig ist. Energy Pro Tech wurde im Jahr 2019 von Herrn Aissa Elgor gegründet und ist seit seiner Gründung General Manager und Direktor des Unternehmens.

Seine Dienstleistungen und Aktivitäten: Schulung und Sensibilisierung, Projektstudie und Dimensionierung, Installation und Wartung von PV-Systemen und Verkauf von Solaranlagen.

Energy Pro Tech‘s Plakat-Logo.

Aufgaben:

Während dieses Praktikums habe ich mehrere Aufgaben und Projekte in Zusammenarbeit mit dem Installationsteam durchgeführt. Unter diesen Aufgaben:

✓ Installation und Anschließen der Solarmodule.

✓ Elektrische Verkabelung und Installation des Schutzsystems.

✓ Anschließen der Solarbatterien.

✓ Die Installation der Solarbeleuchtung.

Ich zeige Ihnen einige der wichtigsten dieser Aufgaben und Projekte.

Projekt 1

Informationen zum Projekt 1:

Name: 16 kW Off-Grid-Photovoltaikanlage.

Bei: Energy Pro Tech.

Ort: Ein Dorf (45km südlich der Stadt Oujda), Marokko.

Datum: Februar 2022.

Über Projekt 1:

Das erste Projekt während dieses Praktikum, das ich Ihnen zeigen möchte. Dabei handelt es sich um den Bau und die Installation einer 16 kW Off-Grid-Photovoltaikanlage auf dem Dach eines Landhauses zur Stromerzeugung.

Diese Photovoltaikanlage wurde wie folgt gebaut:

36 Solarmodule von 440W ( mit 30° Neigungswinkel und 0° Ausrichtung)

Off-Grid-Wechselrichter 15KW.

− 8 Solarbatterien von 12V und 120Ah.

Die erste Phase des Projekts war die Installation der Metallkonstruktionen und der Solarmodule. Wir haben die Metallkonstruktionen auf das Dach gebracht, um sie zu installieren. In der gleichen Projektphase haben wir die Solarmodule installiert.

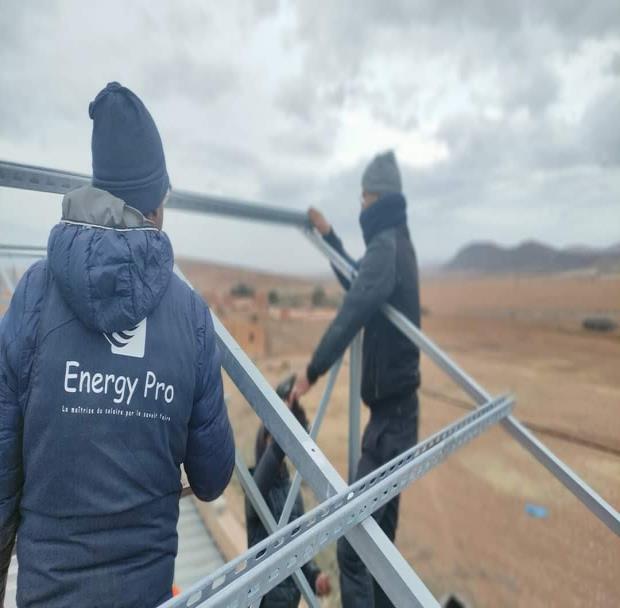

Installation der Metallkonstruktionen.

Installation der Solarmodule.

Metallkonstruktionen vor Installation der PV-modulen.

Solarmodule nach der Installation.

Der Wechselrichter dieses Projekts (Öffnen). Die DC-Box der Anlage (auf der rechten Seite).

Die zweite Phase des Projekts umfasste die elektrische Verkabelung und den Projektbetrieb.

Nachdem die Sonnenkollektoren installiert waren, haben wir die Solarmodule in Reihe geschaltet (3 Stränge Jeder Strang besteht aus 12 in Reihe geschalteten Sonnenkollektoren).

Danach haben wir mit der elektrischen Verkabelung und der Installation des Schutzsystems begonnen (Die 3 Stränge sind an die DC-Box angeschlossen, um die Photovoltaiksystem zu schützen und die DC-Box-Kabel sind mit Wechselrichter befestigt).

Diese Phase umfasste auch die Batterieverkabelung und die Installation des Batterieschutzsystems.

Projekt Batterien.

Anschließen der Batterien.

Nach der Elektrischen Montage und Verkabelung haben wir die Anlage ohne Probleme betrieben und alles hat perfekt funktioniert:

✓ Die Solarmodule erzeugen ausreichend Strom, um die Pumpe zu betreiben, sowie die richtige Spannung und den richtigen Strom für den MPPT.

✓ Der Wechselrichterrichter hat gut funktioniert und bietet eine optimale Frequenz von 50 Hz und Spannung 220V.

✓ Die Batterien geben dem Haus genug Strom in der Nacht und laden gut auf.

Projekt

2

Informationen zum Projekt 2:

Name: 36 kW Off-Grid-Photovoltaikanlage.

Bei: Energy Pro Tech.

Ort: Nador, Marokko.

Datum: Mai 2022.

Über Projekt 2:

Das zweite Projekt während dieses Praktikum, das ich Ihnen zeigen möchte. Dabei handelt es sich um den Bau und die Installation einer 36 kW Off-Grid-Photovoltaikanlage auf dem Dach eines Einfamilienhauses zur Stromerzeugung. Wir haben das Dach des Hauses genutzt, um 76 Solarmodule zu installieren.

Dieses Projekt wurde wie folgt gebaut:

76 Solarmodule von 475W ( mit 30° Neigungswinkel und 0° Ausrichtung)

4 Strings (Jede String besteht aus 19 Solarmodule).

Off-Grid-Wechselrichter 36KW.

18 Solarbatterien von 12V und 230Ah.

Die Metallkonstruktionen in diesem Projekt wurden von einem spezialisierten Unternehmen auf den Bau von Metallkonstruktionen gebaut und installiert.

Wir haben uns für diese Firma entschieden, da es schwierig ist, Leichtmetallkonstruktionen zu bauen, damit das Dach des Hauses das Gewicht der Metallkonstruktionen tragen kann und gleichzeitig die Metallkonstruktionen stark genug sind, um das Gewicht von 76 Solarmodule zu tragen.

Nachdem die Metallkonstruktionen gebaut und installiert waren, installierten wir die Solarmodule. Danach haben wir angefangen, die Solarmodule in Reihe zu schalten.

Die Solarmodulen sind angeschlossen.

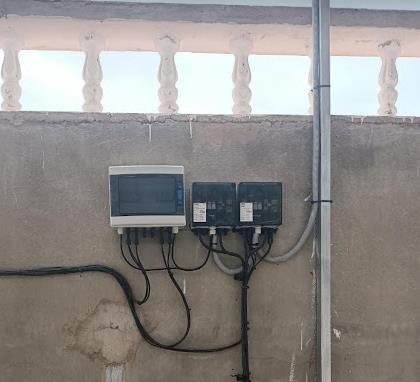

Die DC-Box der Anlage.

Nachdem wir die Solarmodule in Reihe geschaltet haben (4 Strings Jeder String besteht aus 19 in Reihe geschalteten Solarmodulen), installierten wir die elektrische Kabel und die 4 Strings mit der DC-Box verbunden, um die Installation zu schützen. Danach haben wir die DC-Box-Kabel mit dem Frequenzumrichter montiert.

Das Projekt umfasste auch die Batterieverkabelung und die Installation des Batterieschutzsystems.

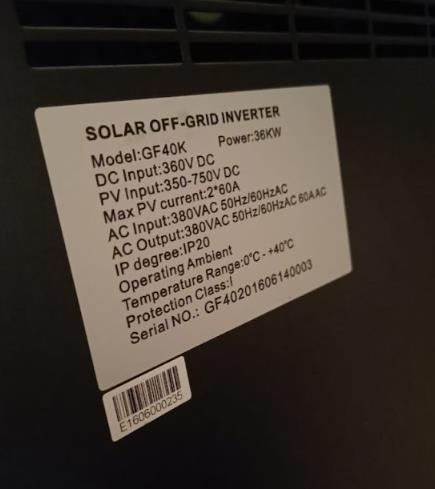

Datenblatt des Wechselrichters. Der Wechselrichter dieses Projekts.

Wir haben die Anlage ohne Probleme betrieben und alles hat perfekt funktioniert:

✓ Die Solarmodule erzeugen ausreichend Strom, um die Pumpe zu betreiben, sowie die richtige Spannung und den richtigen Strom für den MPPT.

✓ Der Wechselrichterrichter hat gut funktioniert und bietet eine optimale Frequenz von 50 Hz und Spannung 220V.

✓ Die Batterien geben dem Haus genug Strom in der Nacht und laden gut auf.

Andere Aufgaben

Zu den Dienstleistungen und Aktivitäten von Energy Pro Tech gehört auch die Installation von Solarbeleuchtung.

Energy Pro Tech installiert Solarbeleuchtung an vielen Orten wie in Hausgärten oder Bauernhöfen, insbesondere in abgelegenen Dörfern und Bauernhöfen, die nicht durch Stromleitungen verbunden sind. Die Nachfrage nach Solarbeleuchtung ist groß wegen ihrer einfachen und schnellen Installation, zusätzlich zu ihrem angemessenen Preis.

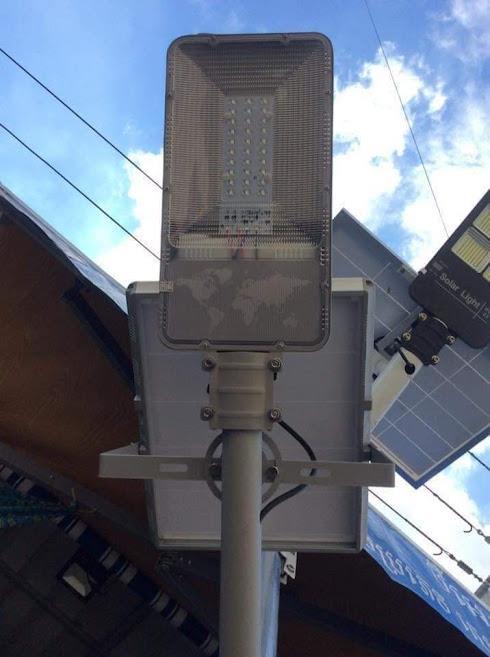

Solar-LED-Straßenlaterne 120W.

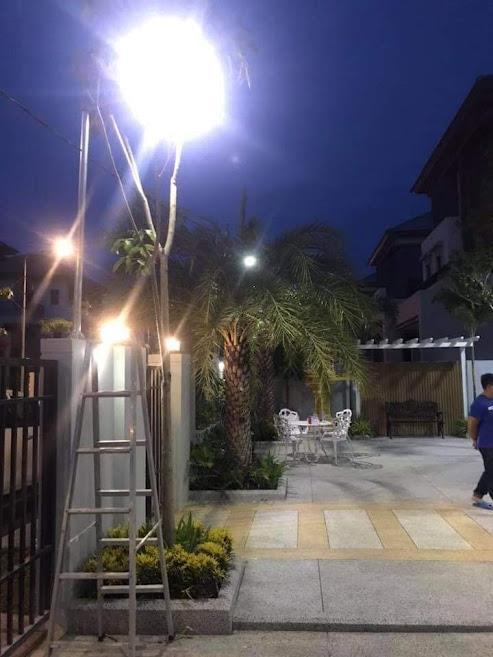

Solar-LED-Straßenlaterne eingeschaltet in der Nacht.

Energy Pro Tech bietet auch After-Sales-Services für Kunden wie : Reparatur von Photovoltaikanlagen und Reinigung von Solarmodulen. Zumal viele der von uns installierten PV-Projekte in Wüstengebieten lagen, in denen Staub und Sandstürme üblich sind, daher ist ein Reinigungsservice für Solarmodule an diesen Orten unerlässlich, um die Effizienz der Anlage zu erhalten.
