FIREFIELD MIRINI PUNTO ROSSO IMPULSE - FF26026 FF26027 FF26028 FF26029

MIRINI

DISTRIBUITODA

1x28 DOT SIGHT 1x28 W/RED LASER1x22 DOT SIGHT 1x22 W/RED LASER

PUNTO ROSSO IMPULSE FF26026 FF26027 FF26028 FF26029 MANUALE UTENTE

IlmarchioFirefield™harecentementelanciatoprodottiprogettati permassimizzareimomentipiùintensi.Progettatioriginariamente periconsumatorichehannobisognodiprodottipercompetere incombattimentifreneticiincampooneglisportditiro,Xtreme Firefield™hadecisodirivolgersianchea colorocheoperanonel campodellacacciaedeltirotattico.Firefield™offreprodottidiqualità agliappassionati dicaccia,tiro,vitaoutdooreaifanaticidelpaintball, rendendoliallaportatadellemasse.Preparatiperlavittoriacon gliultimiprodottiFirefield™!IlmarchioFirefield™ècostituitoda cannocchialidamira,mirinilaser,mirini,torcetattiche,mirinireflex esupportiQuadRail,binocoliealtriaccessoriperiltiro.Iprodotti Firefield™sonocompatibiliconpaintball,softair,AR15,fuciliepistole. Firefield™siconcentrasullafornituraalconsumatorediprodotti durevolieconvenienti,ancheseimpiegatiinsituazionifrenetiche. Firefield™creaprodottiperservirelaprossimagenerazionediappassionati diarmi.TrasformalepaureingloriaedeccitazioneconFirefield™!

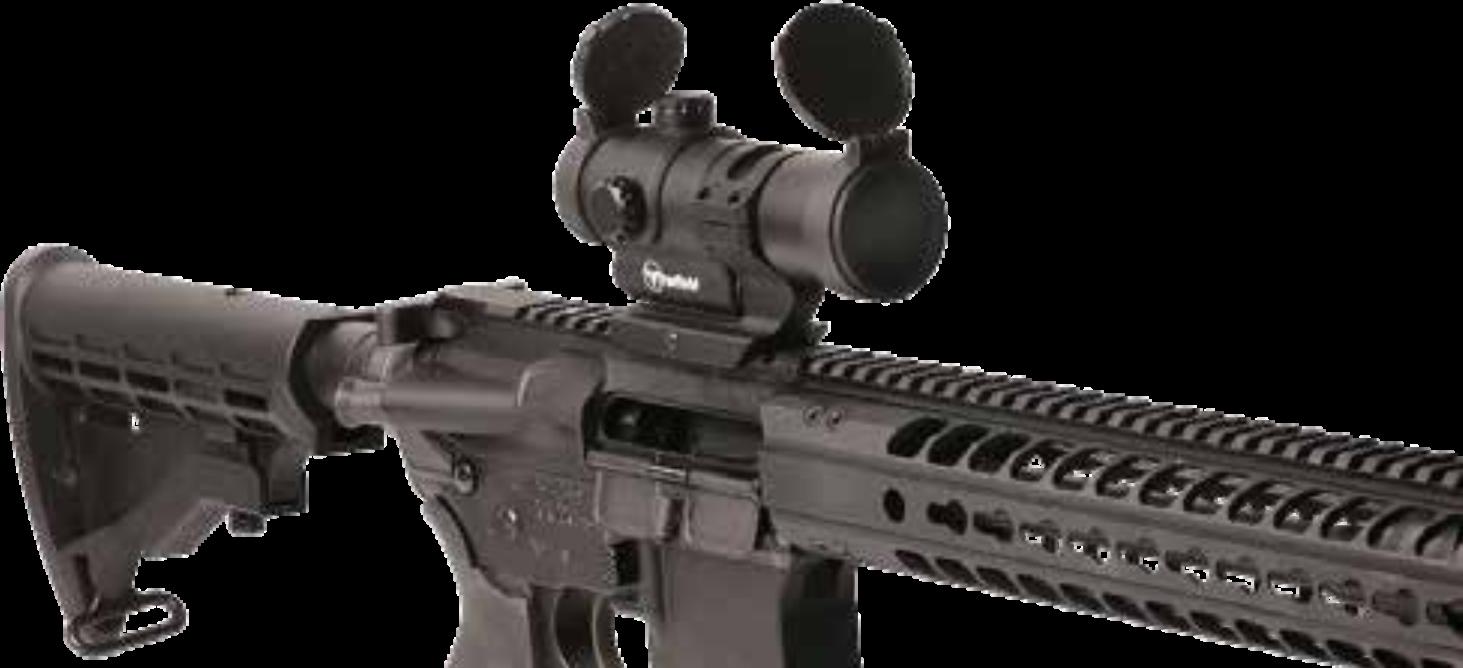

SERIE PUNTO ROSSO PER COMBATTIMENTO RAVVICINATO

ImiriniapuntorossoFirefieldImpulsedimostranochelecosegrandiarrivanoin piccoleconfezioni.Perfettiperfuciliefuciliacannaliscia,questipuntirossileggeri ecompattidanno aitiratoriun vantaggioinscenari ditiroa distanzaravvicinatacon reticoliilluminatirossieverdielaserrossointegratoopzionale.Ildesign accattivantedelsupportoasbalzoconsentelacompletacompatibilitàcon ingranditori e mirinidi backup,mentre unastruttura inalluminio offreuna robusta duratasottoformadiclassificazioneantiurto,antiappannamentoeresistenza all’acquaIPX5.Quandol'acquisizioneultrarapidadelbersaglioèunmust,Firefield ImpulseRedDotsti mettealpostodiguidasullastradaperlavittoria.

DISTRIBUITODA

®

www.defencesystem.it

SPECIFICHE

1 Specifichetecniche FF26026 FF26027 Tiporeticolo Puntocircolare Colorereticolo Rossoeverde Puntocircolare Rossoeverde Puntocircolare Rossoeverde Puntocircolare Rossoeverde Ingrandimento,x 1 1 Lentiobiettivo,mm 28 22 Gammaregolazionemassima elevazione(MOA) 120 120 Gammaregolazionemassima derivazione(MOA) 120 120 Valore regolazione (unclick=MOA) 1 1 Tipobatterie AAA AAA Duratabatterie,ore 1000 1000 Dimensioni,in/mm 3.6x2x2.04/ 142x60x73 3.6x2.5x2.1/ 142x60x73 Peso,once Tiporeticolo Colorereticolo Ingrandimento,x Lentiobiettivo,mm Gammaregolazionemassima elevazione(MOA) Gammaregolazionemassima derivazione(MOA) Valore regolazione (unclick=MOA) Tipobatterie Duratabatterie,ore Dimensioni,in/mm Peso,once 9.6 10.9

Specifichetecniche FF26028 FF26029 1 1 22 22 120 120 120 120 1 1 CR2032 AAA 240 170 3.6x2x2.04/ 90x58x71 3.6x2.5x2.1/ 90x58x71 7.5 8.6

2

SPECIFICHE LASER

4.

CARATTERISTICHE

FF26026/FF26027

• Illuminazione del reticolo rosso e verde

• Sistemaottico a parallasse corretto

• Leggero e durevole

• Design con montaggioa sbalzo

•BatterieAAA

• Derivazioneedelevazioneregolabiliamano

•Resistente all’acqua

• Cappuccipieghevoli

FF26028/FF26029

• Illuminazione del reticolo rosso e verde

• Sistemaottico corretto per parallasse

• Leggero e durevole

• Designcompatto

• Batterie AAA (solo per FF26029)

• Derivazioneedelevazioneregolabiliamano

•Resistente all’acqua

• Copertureripieghevoli

5.Vitedimontaggio

6.

7.Coperturabatteria

8.Coperturalenti

TechnicalSpecifications FF26027 FF26029 Lunghezzaondalaser(nm) 632-650 632-650 Tipolaser Rosso,ClasseIIIA Rosso,ClasseIIIA Potenzainuscitalaser(mW),x <5 <5 Dimenspunto(in@100yds) 1.5 1.5 Tipobatterie AAA AAA Duratabatterie(ore) 14.2 14.2

1.Lentiobiettivo 2.Oculare 3.InterruttoreOn/off

Interruttoreon/off

laser

Regolazione elevazione/deriva

DIAGRAMMA 3 1 1 4 8 6 8 4 7 6 2 1 3 5 4 2 1

INSTALLAZIONE

Siconsigliadifarmontareilmirinoapuntorossodaunarmaioloprofessionista.Tuttavia,sesi tentadimontareilmirinoapuntorossosenzaassistenzaprofessionale,leggereeattenersi scrupolosamentealleseguentiistruzioni.

1.Il mirino a punto rosso viene fornito con un supporto weaver /picatinny.

2.Scarical'arma.Rimuoverel'otturatore/percussoreperassicurarsichel'armanonsiaingrado disparare.

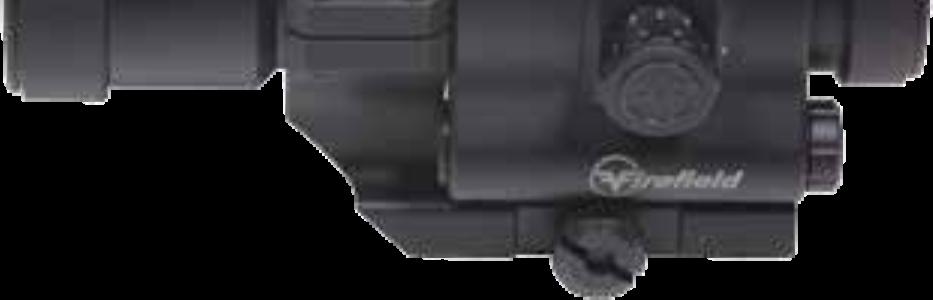

3.InstallailmirinoapuntorossosuunabaseWeaveroPicatinny.Stringerelavitedimontaggio (5)conunacoppiadi45-65polliciperlibbra.

4.Unavoltaverificatol'allineamento,stringerelavitedimontaggio.Fareattenzioneanonstringere eccessivamentelavite.

5. Assicuraticheilmirinoapuntorossoforniscaladistanzafocaledesiderataspostandol'arma nellaposizioneditiro.

6.Verificarecheilmirinoapuntorossosiamontatoinmodouniformee quindipuntareilmirino.

8 1 3 7 5 5

6 8 1 6 8 6 43 6 8 2

AZZERAREIL PUNTO ROSSO

Ilpuntamentoeiltirodiprovadevonoessereeseguitiinsicurezzainunpoligonoditiro.Imirinilaser sono unmetodo rapidoe precisoper ilpuntamento conil puntorosso. Diseguitoèelencato il metodotradizionaledipuntamento.

1. Quandosimontailmirinoapuntorossosuunfucilearipetizione,rimuoverel'otturatore;o quando simonta suun fucilesemiautomatico, smontareil fucilefinché nonvièuna lineadi vistarettaattraversolacanna.

2. Usa un bersaglio ad almeno venti o cinquanta metri di distanza quando avvisti nel mirino a Puntorosso.Guardaattraversolacannadell'armaeindividuailcentrodelbersaglio.

3. Mirare al bersaglio attraverso la cannae quindi effettuare regolazioni di deriva ed elevazione(vedere"Regolazionedelladerivazioneedell'elevazione"peristruzioni)almirinoapunto rossofinoaquandoilreticolononècentratonell’occhiodibue.Perverificarecheilmirinoapunto rossosiacorrettamentepuntato,sparasempreungruppodiprovadi trecolpia100yard.

EFFETTUAREREGOLAZIONIDI DERIVAZIONEEDELEVAZIONE

Pereffettuareregolazionididerivaedelevazione:

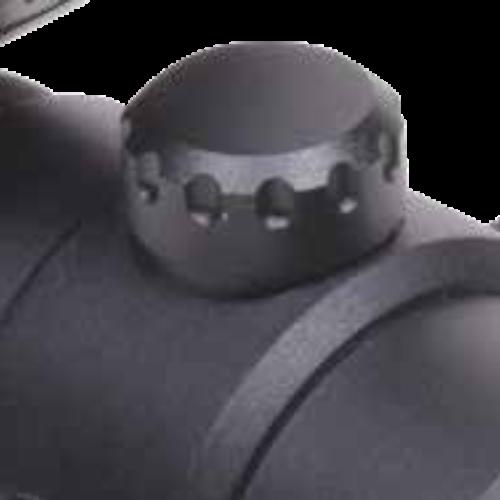

1.Rimuoverei cappucciche copronole regolazionidi derivazionee elevazione (6).

2.Le regolazionidella derivae dell'elevazionesono 1/2MOA, ilche significa che1 clicsposta ilpunto diimpatto di1/2 pollicea 100yard. FF26028e FF26029

richiedonouncacciaviteatestapiattaperregolareladerivael'elevazione. Leregolazionipossonoesseresiapercepitecheuditeconsentendoaltiratoredi effettuareleregolazionisenzaguardareiriferimenti.

3. Unavoltacompletateleregolazioni,avvitareicappucci.

4. Seseiancorafuoricentro,effettualaquantitànecessariadiregolazioniperspostareilreticolo alcentrodelbersaglio.

5. Sparadinuovoungruppodiprovaatrecolpieusailcentrodelgruppoperdeterminaregli aggiustamentifinali.

8 7

INSTALLAZIONE BATTERIA

FirefieldImpulse1x28RedDot(FF26026),FirefieldImpulse1x28RedDotconlaserrosso (FF26027)eFirefieldImpulse1x22RedDotconlaser(FF26029)sonoalimentatida1AAA.Il

FirefieldImpulse1x22RedDot(FF26028)èalimentatoda1CR2032.Seilreticolooillasersi attenuanoononsiilluminano,labatteriadeveesseresostituita.Perinstallareunanuovabatteria:

AZIONAMENTO DELL'INTERRUTTORE ON/OFF

FF26026,FF26027,FF26028:

Per attivareil mirinoa puntorosso:

1. Individuatel’interruttoreon/off(3).

1. Svitareiltappodellabatteria(7)insensoantiorario.

2. Rimuovere la batteria

3. Inserirelenuovebatterieconillatopositivo(+)rivoltoversol'alto.

4. Avvitareiltappodellabatteriainsensoorario.Nonstringereeccessivamente.

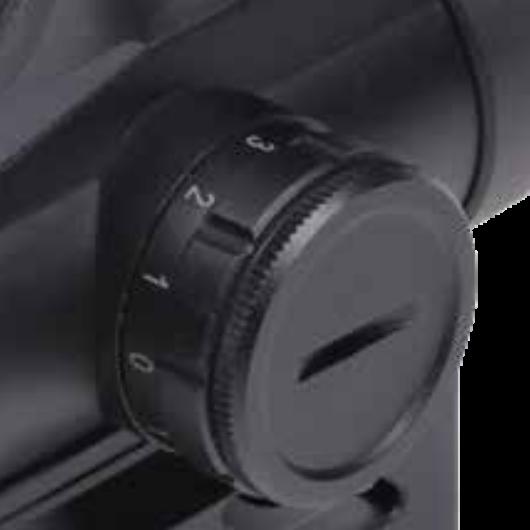

2. Ruotarel'interruttorediregolazionesull'impostazionediilluminazionedesideratada1a5.

3. Dopol'uso,portarel'interruttorenellaposizionedispegnimentocontrassegnatada"0".

FF26029:

Per attivareil mirinoa puntorosso:

1. IndividuaipulsantiFrecciasuegiù.

2. Premere su o giù per regolare la luminosità.

3. Tenerepremutoinsupercambiareilcoloredel reticolo.

4. Tenerepremutoingiùperspegnere l’illuminazionedel reticolo.

10 9

AZIONAMENTO DEL LATERALE

Il laser rosso da5 mW integrato viene utilizzato per l'acquisizione del bersaglio in ambienti ravvicinatieinrapidocambiamento.Illaserharegolazionidielevazioneederivazioneintegrate(6) checonsentonoallaserdiesserepuntatoaccuratamenteconilfucile.Perutilizzareillaser:

1. Individuarel'interruttorediaccensione/spegnimentodellaserrosso(4).

2. Premereilpulsantesituatosulretrodell'interruttoreperaccendereillaser.

3. Premeredinuovoilpulsanteperspegnereillaser.

Avvertenza: NON puntare MAI il designatore laser direttamente versoo dentro l'occhio di qualcuno. Ciò potrebbe causare danni agli occhio cecità. Evitare di guardare direttamente nel laser.Evitaredipuntareillasersuspecchioaltresuperficiriflettenti.

Nota:acausa dellelimitazioni visivedei laserrossi da5 mWa distanzemaggiori allaluce del giorno,lamaggiorpartel'applicazioneefficaceèperscenariravvicinati/CQB.Itiratoridovrebbero valutarel’utilizzodellaserinfunzionedeitipidibersagli,dellalorodistanzaedegli scenaridiutilizzo.

MANUTENZIONE

Siraccomandaunacorrettamanutenzionedelmirinoapuntorossopergarantirne lalongevità.Siconsigliadipulireilcannocchialedapuntamentoquandosisporca conunpannoasciuttooleggermenteumido.Soffiareviasporcoedetritidatuttele ottiche,quindi pulirele lenticon unpanno perla puliziadelle lenti.Non ènecessaria alcunaulterioremanutenzione.

ATTENZIONE

NONsmontareilmirinoapuntorossopernessunmotivo,poichéciòinvalideràla garanziaepotrebbeesserepericoloso.Qualsiasilavorointernodeveessere

gestitodalproduttore.ATTENZIONE:l'usodicontrolli,regolazionioprestazionidi procedurediversedaquellespecificatenelpresentedocumentopossono provocarel'esposizionearadiazionipericolose.

12

11

RISOLUZIONEPROBLEMI

Nonrispediremaiunprodottosenzaaverprimaottenutol'autorizzazione adeguata.Ciòpotrebbecomportarelaperditadelcannocchialedapuntamento perunamoltitudinedimotivi,adesempiol'invioaunindirizzosbagliatoealtri problemiassociatiapacchettiimprevisti.

1.Controllacheilsupportodell'armasiafissatosaldamente.Inoltre,verificache ilmirinoapuntorossosiamontatosaldamentesulfucile.Incasodispostamento, serrarenuovamenteilsistemadimontaggiosecondoleistruzionidimontaggio manonserrareeccessivamente.

2. Quandosiprovaasparareconunfucilepercontrollareilpuntodiimpatto relativoalleregolazionidelladerivaedell'elevazione,spararedaunsupportodi tiroaiuteràadeliminarelospostamentoduranteiltiro.

3.Assicuratidiutilizzaremunizionicaricateinfabbricadellostessotipodi proiettile,pesoe,preferibilmente,numerodilottoutilizzatiperlataraturadel puntorosso.
