MOBILIARIO INFANTIL
YANQUI GUILLERMOSHARLYNY FIORELA
SILLAMESA
1 I N D I C E
INTRODUCCION
2 3 4 5
CONCEPTO COLORES
USUARIOS
PIEZAS
6 7 8 9 10
DISEÑO
DETALLES

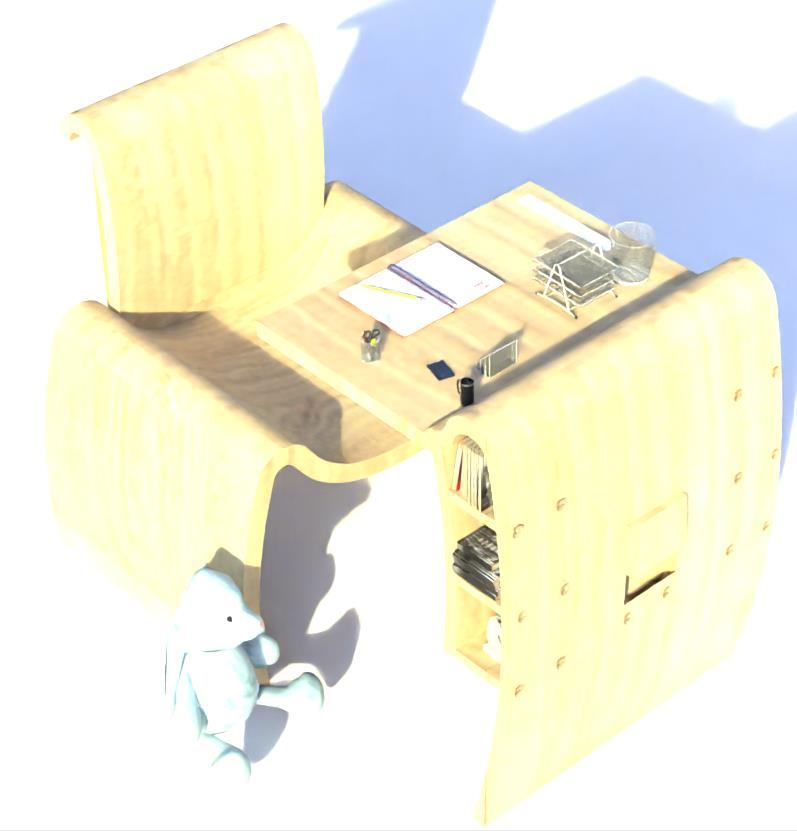

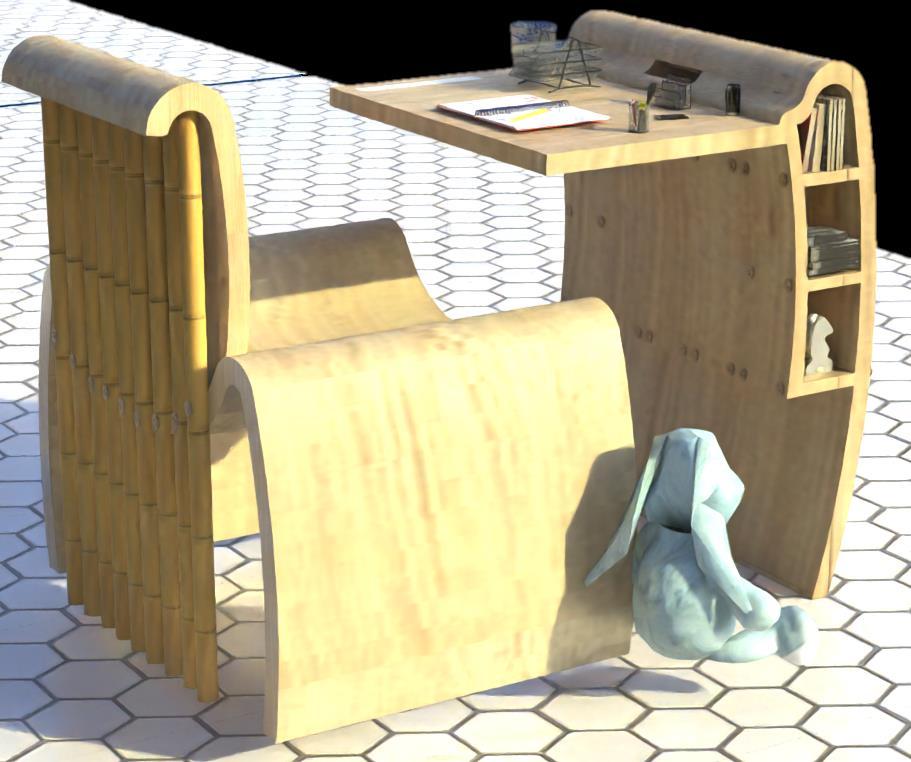

MOBILIARIO
PRESUPUESTO
CONCLUSION
INTRODUCCION
¡niños con discapacidad visual! Conscientes de sus potenciales y limitaciones este es una fortaleza ya que los hace afrontar positivamente las dificultades que la vida sin visión les depara .
Actualmente 160,000 personas invidentes conforman el Perú , 66,3% de los jóvenes con discapacidad abandona sus estudios secundarios
En los alumnos con discapacidad visual, la falta de material educativo en braille y capacitación de los maestros son algunas de las razones de la deserción escolar
S e busca complementar y crear un mobiliario que cumpla con esas expectativas de cubrir las necesidades del estudiante o niño .
CONCEP TO
BASTON
ORIENTARSE Y DESPLAZARSE EN EL ESPACIO
SISTEMA ALTERNATIVO DE ESCRITURA
AUTONOMÍA
PERSONAL
BASTON: YA QUE LOS DISEÑOS SIEMPRE CONLLEVARAN UNA CURVA EN REPRESENTACION AL BASTON YA QUE LOS ESTUDIANTES ES SU HERREMIENTA
PRINCIPAL PARA ACCEDER A CUALQUIER ESPACIO
MADERA TORNILLO (CEDRELINGA CATENIFORMIS)
PALETA DE COLOR
SE ENCUENTRAEN LOS DEPARTAMENTOS DE IQUITOS, HUÁNUCO,CUSCO SE HALLAEN
PROCE DENCIA
PROCEDENCIA
SE ENCUENTRA EN LOS DEPARTAMENTOS DE IQUITOS, HUÁNUCO, CUSCO SE HALLA EN LAS FORMAS ECOLÓGICAS DEL BOSQUE HÚMEDO TROPICAL Y BOSQUE HÚMEDO SUBTROPICAL
LAS FORMAS ECOLÓGICAS DEL BOSQUE HÚMEDOTROPICAL Y BOSQUE HÚMEDO SUBTROPICAL
DESCRIP CION
COLOR : EL DURAMEN ES DE COLOR CLARO CASTAÑO PALIDO ,ARCANDO CON LINEAS DE COLOR OSCURO QUE DESTACAN SOBRE EL FONDO DE SU ESTADO SECO
BRILLO: MEDIO
TEXTURA: GRUESA
DURABIL IDAD
EL DURAMEN ES RESISTENTE AL ATAQUE DE HONGOS E INSECTOS LOS USOS MAS COMUNES
SON PARA CONSTRUCCIONES LIVIANAS
,MUEBLES ORDINARIOS Y CARPINTERIA DE OBRA
EN GENERAL
PIEZAS MOBILIARIO

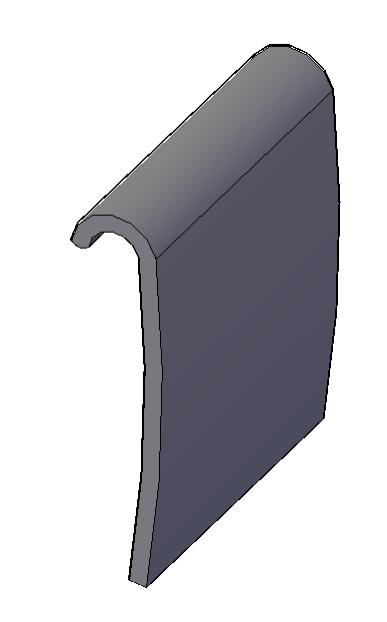

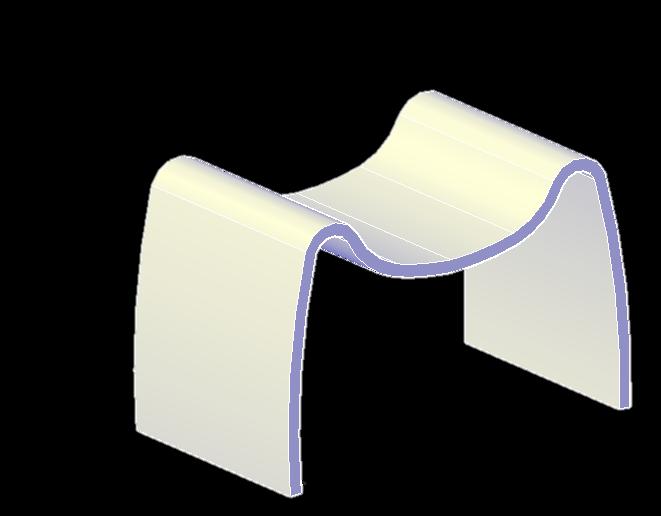

CUBRE SILLA MADERA
TORNILLO

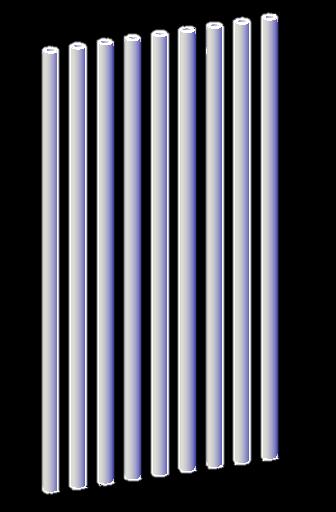

RESPALDAR SILLA ESTRUCTURA DE BAMBU

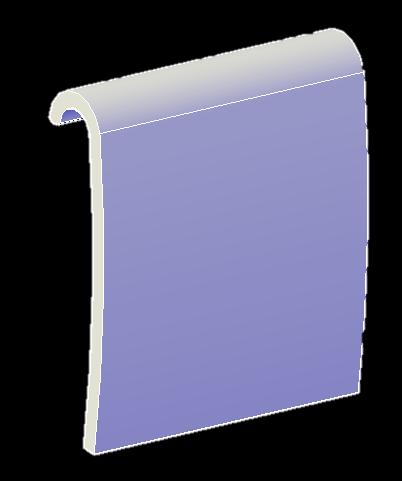

RESPALDAR SILLA MADERA
TORNILLO
ALTO: 25 CM
ANCHO:28 CM
ESPESOR: 0 .2 CM
ALTO: 31 CM
ANCHO:28 CM
LARGO: 39.6 CM

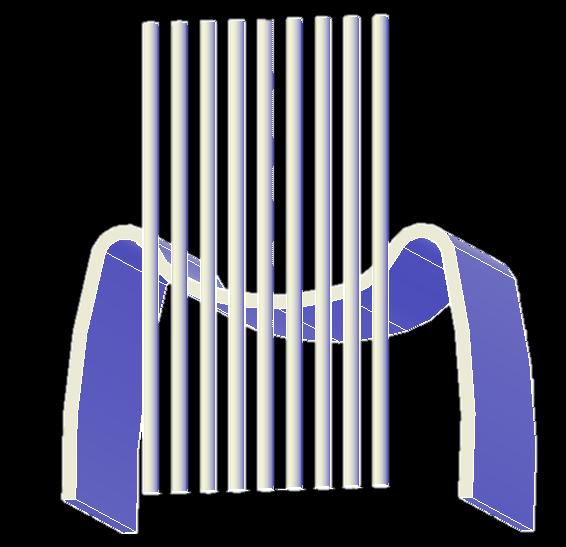

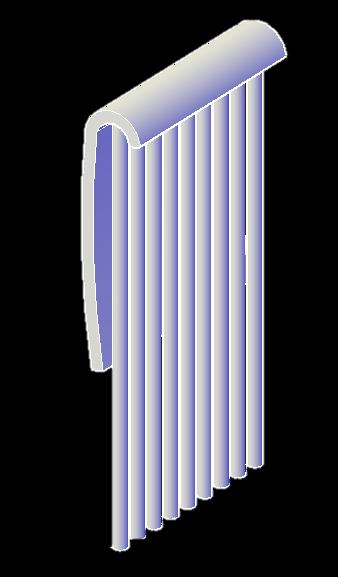

RESPALDAR SILLA ESTRUCTURA DE BAMBU
ALTO: 50.00 CM
LARGO: 38.00 CM
ANCHO :40.00
ALTO: 56.00 CM
LARGO: 28.00 CM
DIAMETRO : 0.2”
PIEZAS MOBILIARIO

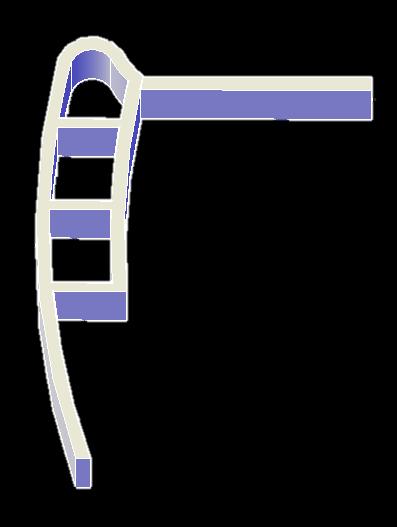

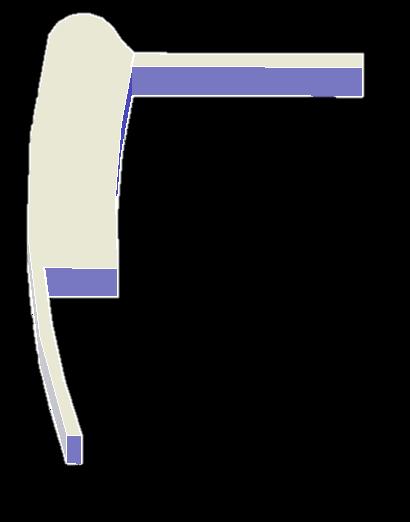

RESPALDAR DE SILLA ASIENTO LATERAL FRONTAL FRONTAL LATERAL FRONTAL LATERAL FRONTAL LATERAL 1 2 3 4

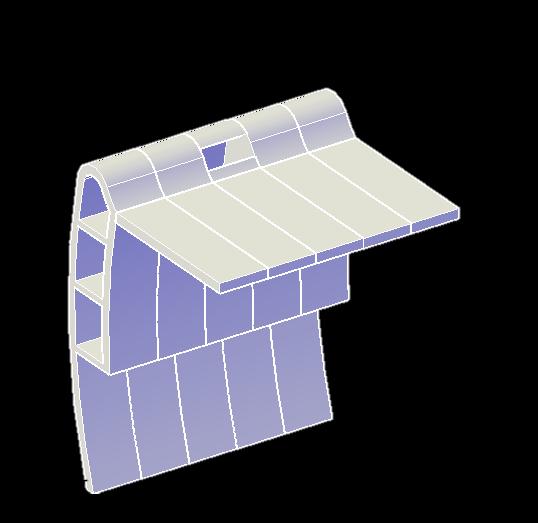

MESA SISTEMA BRAYLE ESTRUCTURA DE ESPALDAR

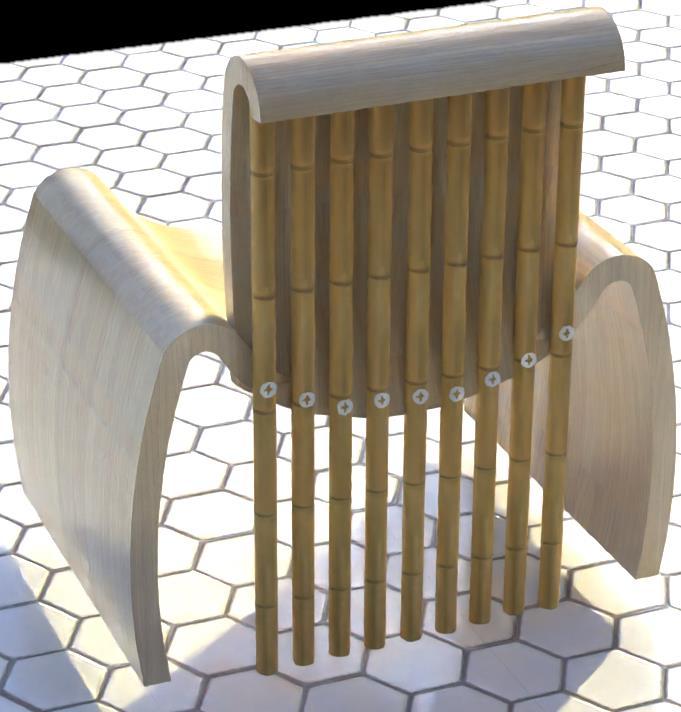

DETALLES SILLA

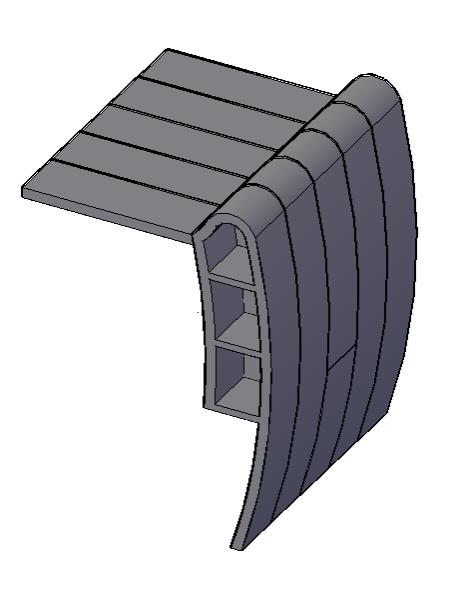

RESPALDAR DE BAMBU ASIENTO CURVO DE MADERA RESPALDAR DE MADERA DETALLES DE ESPALDAR CON EL ASIENTO , 9 UNIONES CON TORNILLOS ½” PARA SU ESTRUCTURA UNION ENTRE ESTRUCTURA DE ESPALDA Y CUBIERTA DE ESPALDAR CON ENCAJES
DE PROYECTO MATERIALES DESCRIPCION CANTIDAD UNIDAD PRECIO MONTO TORNILLO DE 1/2" 9 UND 0.15 1.35 MADERA TORNILLO CORTE M 1 UND 300 300 MADERA TORNILLO DE .40 X .30 1 UND 120 120 BAMBU 9 UND 18 162 TOTAL 583.35 PRESUPUESTO

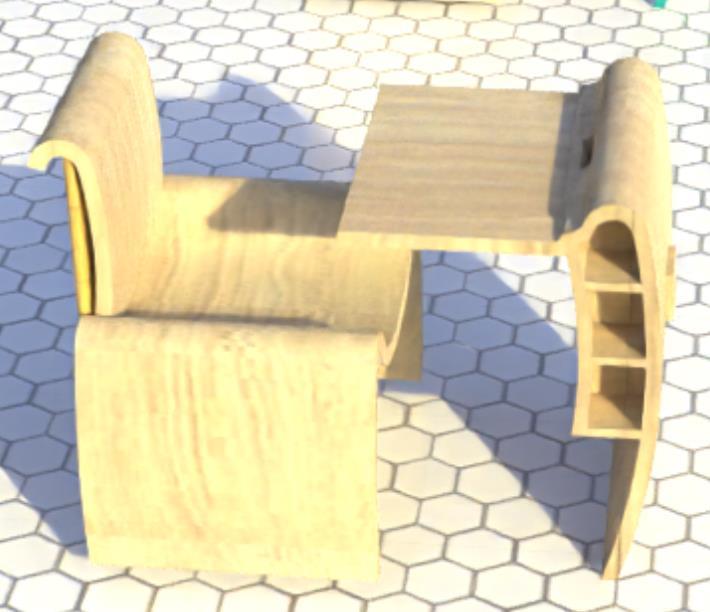

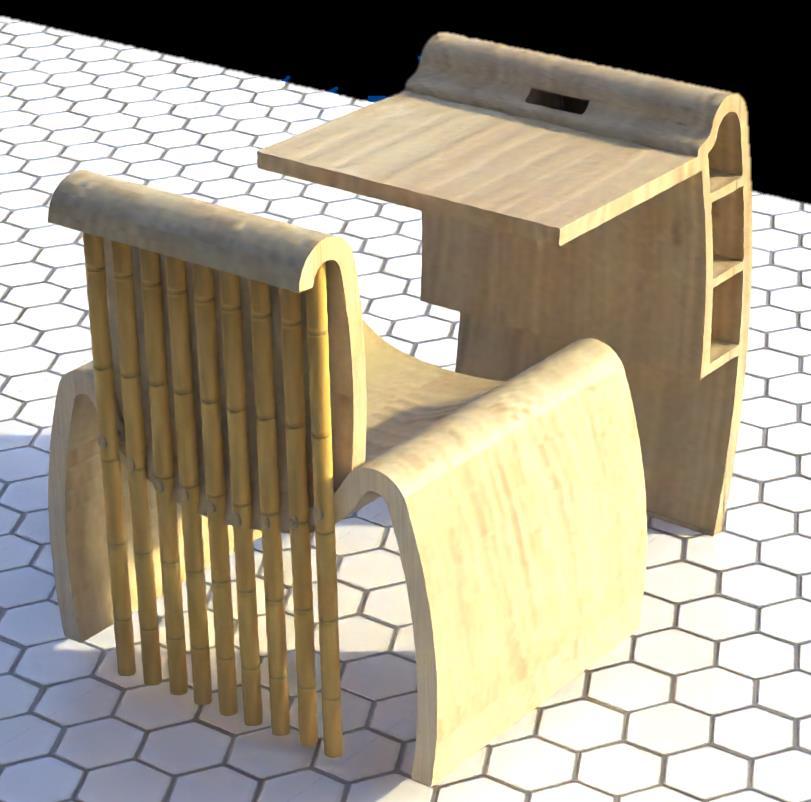

IMAGEN

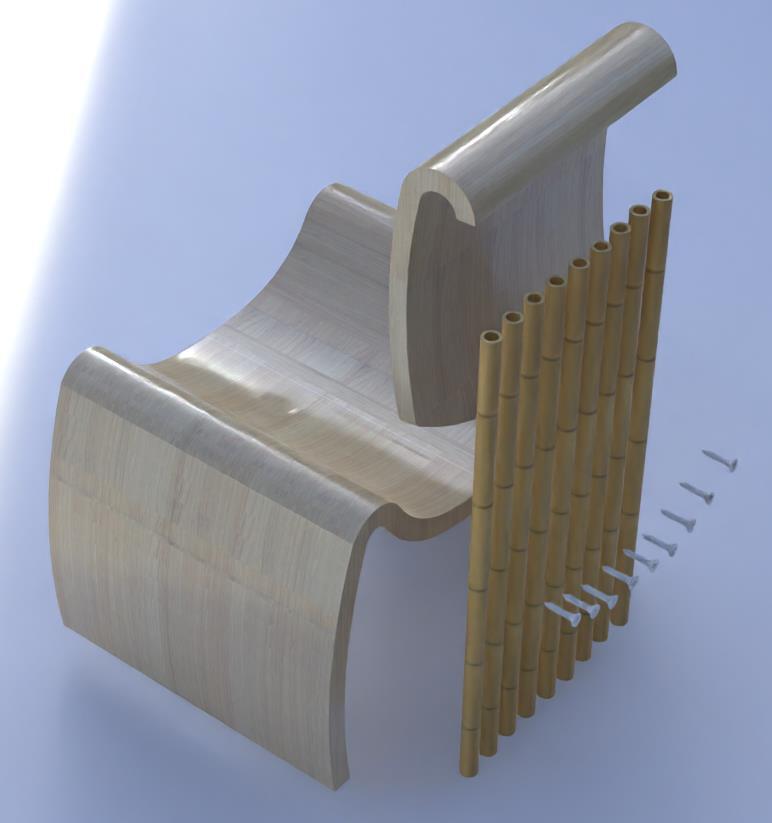

DESPISE SILLA
MADERA DE TORRNILLO CON
TEXTURA LISO CURVO Y ACABADO BARNIZ
RESPALDAR , ASIENTO
BAMBU ACABADO NATURAL SELLADO
LAS ENTRADAS CON PEDAZO DE
MALLA SE PASA A RFECUBRIR YU DE ACABADO BARNIZ PARA QUE NO SEA
AFECTADO POR HONGOS
9 UNIDADES
TORNILLO CABEZA CRUCIFROME DE ACERO INOXIDABLE DE ½”
9 UNIDADES

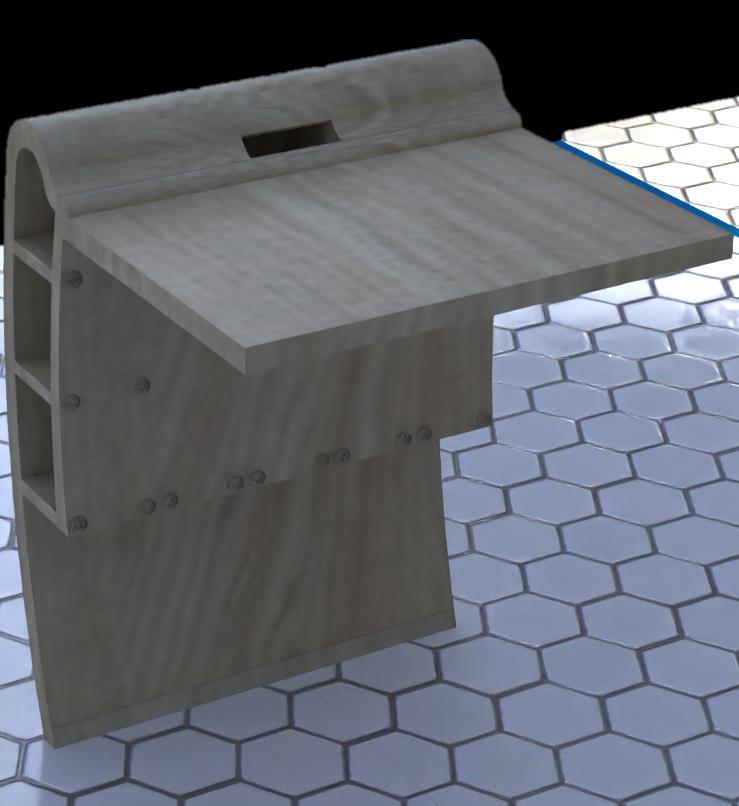

DETALLES MESA

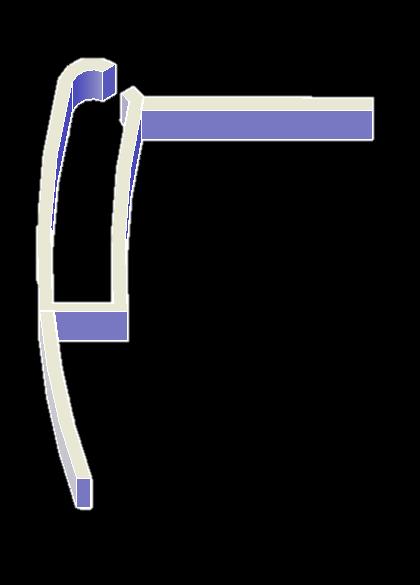

LATERAL CON ABERTURAS LATERAL DE MESA CERRADO CENTRO DE MESA CON HUECO HECHO PARA RECICLJE UNION CON ENCAJES Y IMAGEN DE PROYECTO MATERIALES DESCRIPCION CANTIDAD UNIDAD PRECIO MONTO TORNILLO DE 1/2" 46 UND 0.15 6.9 MADERA TORNILLO CORTE C 1 UND 50 50 MADERA TORNILLO TABLAS DE 0.7 X 0.7 6 UND 1 6 MADERA TORNILLO DE .40 X .30 1 UND 40 40 TOTAL 102.9 PRESUPUESTO

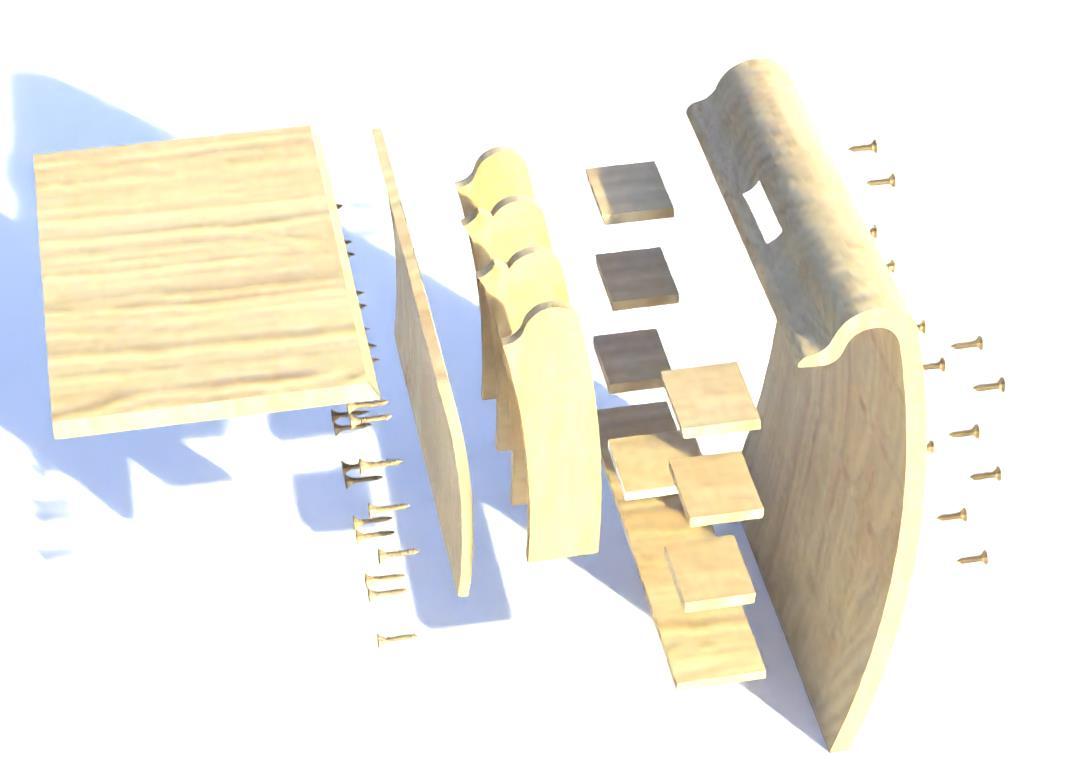

DESPISE MESA
MADERA DE TORRNILLO CON TEXTURA LISO CURVO Y ACABADO BARNIZ
RESPALDAR , ASIENTO
TORNILLO CABEZA CRUCIFROME DE ACERO INOXIDABLE DE ½”
9 UNIDADES
CONCLUSION
• SE RESALTA COMO MATERIAL PRINCIPAL LA MADERA DONDE SE PUEDE ADPTAR A FORMA CURVA DANDOLE ACABADO Y SEA FUNCIONAL
• CREAR UN ESAPCIO COMPLETO PARA EL ESTUDIANTE Y/O NIÑO YA QUE REFUERZA Y CAPTA POSICIONES Y LUGARES A TRAVEZ DE LAS MANOS
• SE COMPLEMENTO SISTEMAS MAS DIDACTICOS Y COTIDIANOS DEL USUARIO COMO SISTEMA BRAYLE, TEXTURA ,ESPACIOS,SONIDOS
• INIALMENTE AL PASAR LAS MANOS POR EL RESPALDAS RESALTA SONIDOS , DISTINTAS FORMAS COMO LA SILLA CURVA , ESPACION COMO ESTANTES LATERALES Y AL CENTRO UN TACHO
