AEC Italo street lighting

ITALO SERIES

THE SERIES FOR STREET AND URBAN LIGHTING Designed for energy savings, safety and quality

2019

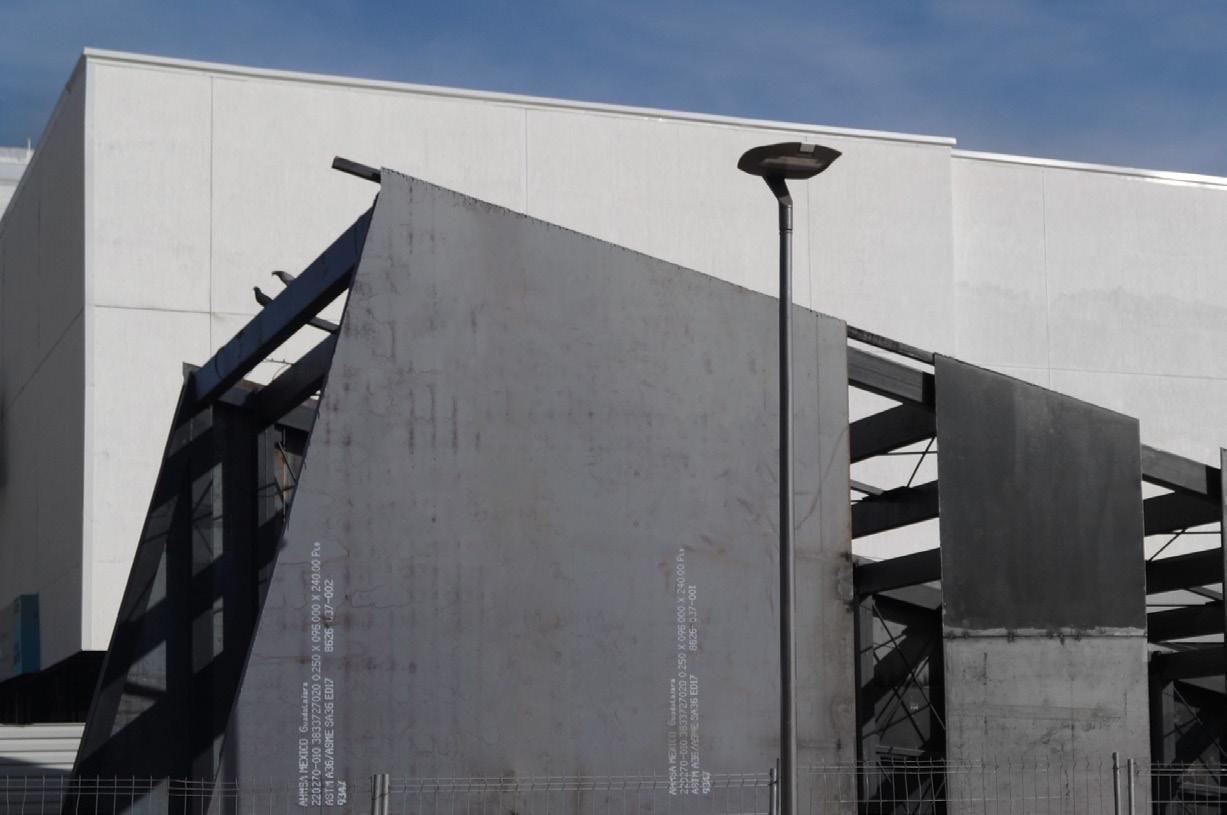

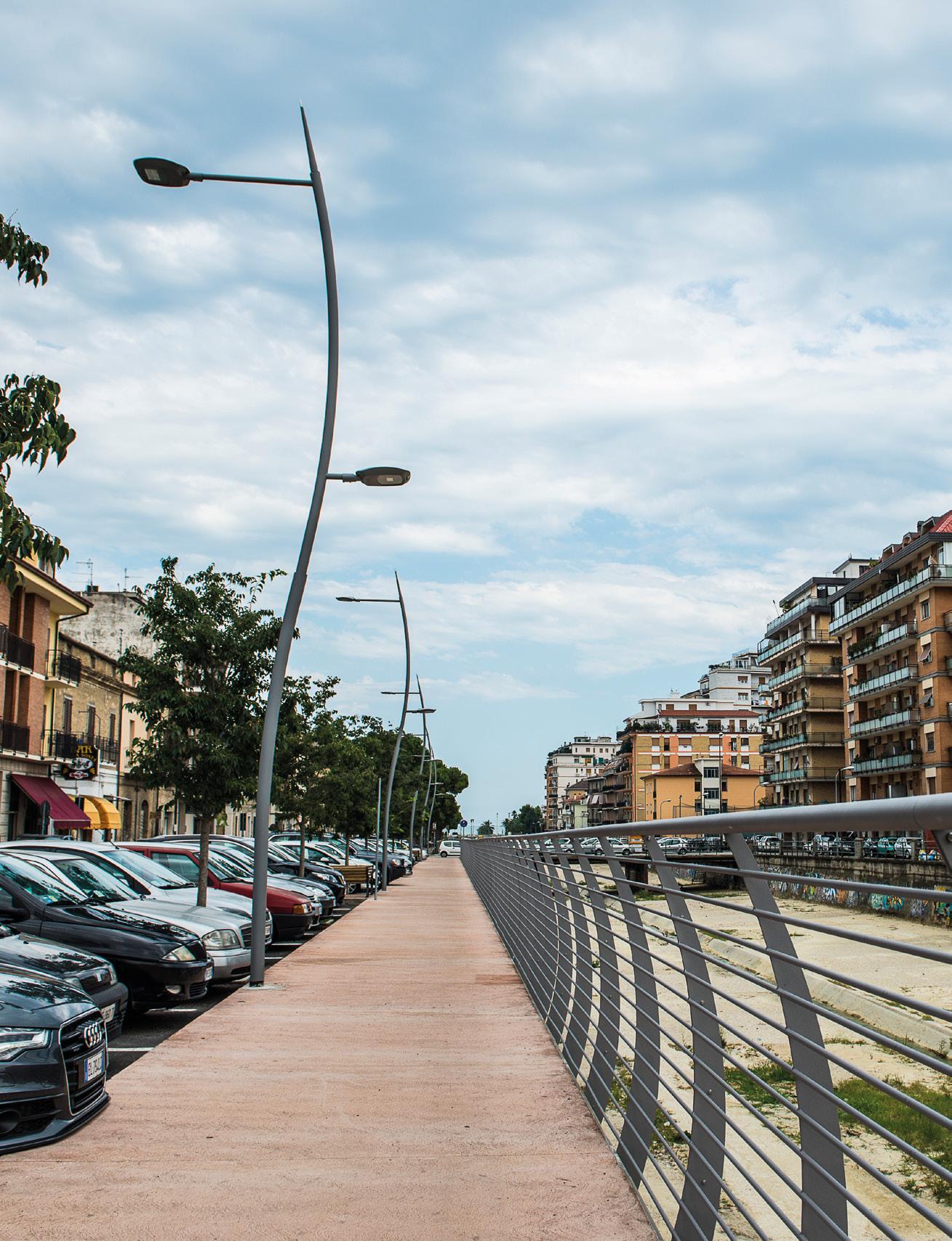

ITALO 3 Esempio di installazione | Example of installation

AEC

ILLUMINAZIONE

PRESENTS

ITALO THE SERIES FOR STREET AND URBAN LIGHTING WITH HIGH PERFORMANCE AND EFFICIENCY ITALO è una completa serie di apparecchi a LED, sviluppata grazie alle più recenti innovazioni tecnologiche, che garantisce elevate performance, qualità della luce e connettività Smart.

Inoltre, l’elevata efficienza garantisce significativi risparmi energetici rispetto alle installazioni tradizionali e una maggiore sicurezza su strada.

Grazie all’ampia scelta di ottiche e temperature colore, gli apparecchi della serie ITALO si adattano ad ogni tipo di applicazione stradale e urbana.

ITALO is a complete LED series, developed thanks to the latest technological innovations, which guarantees high performance, light quality and Smart connectivity.

Furthermore, the high efficiency guarantees significant energy savings compared to traditional luminaires and greater safety on the road. Thanks to the wide choice of optics and various color temperatures, the ITALO series luminaires are suitable for all types of street and urban applications.

2

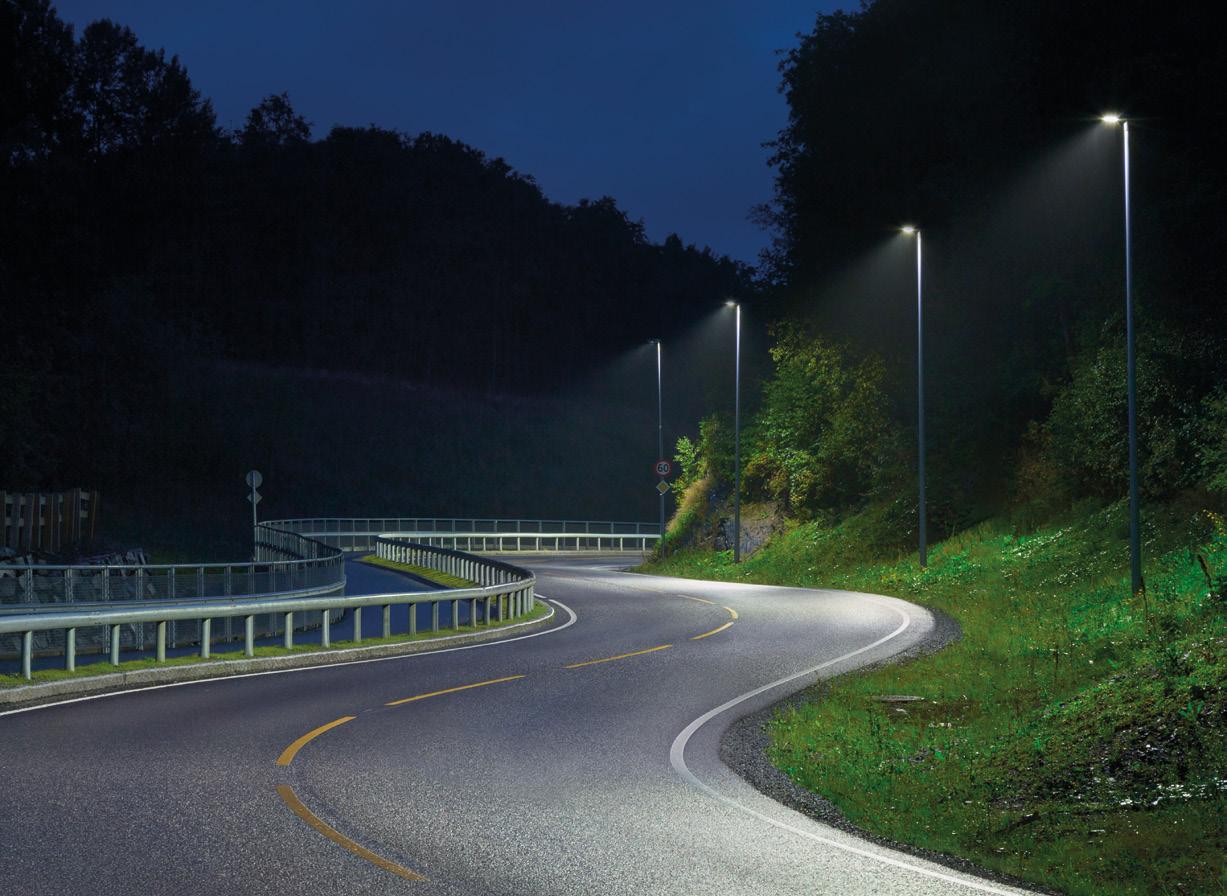

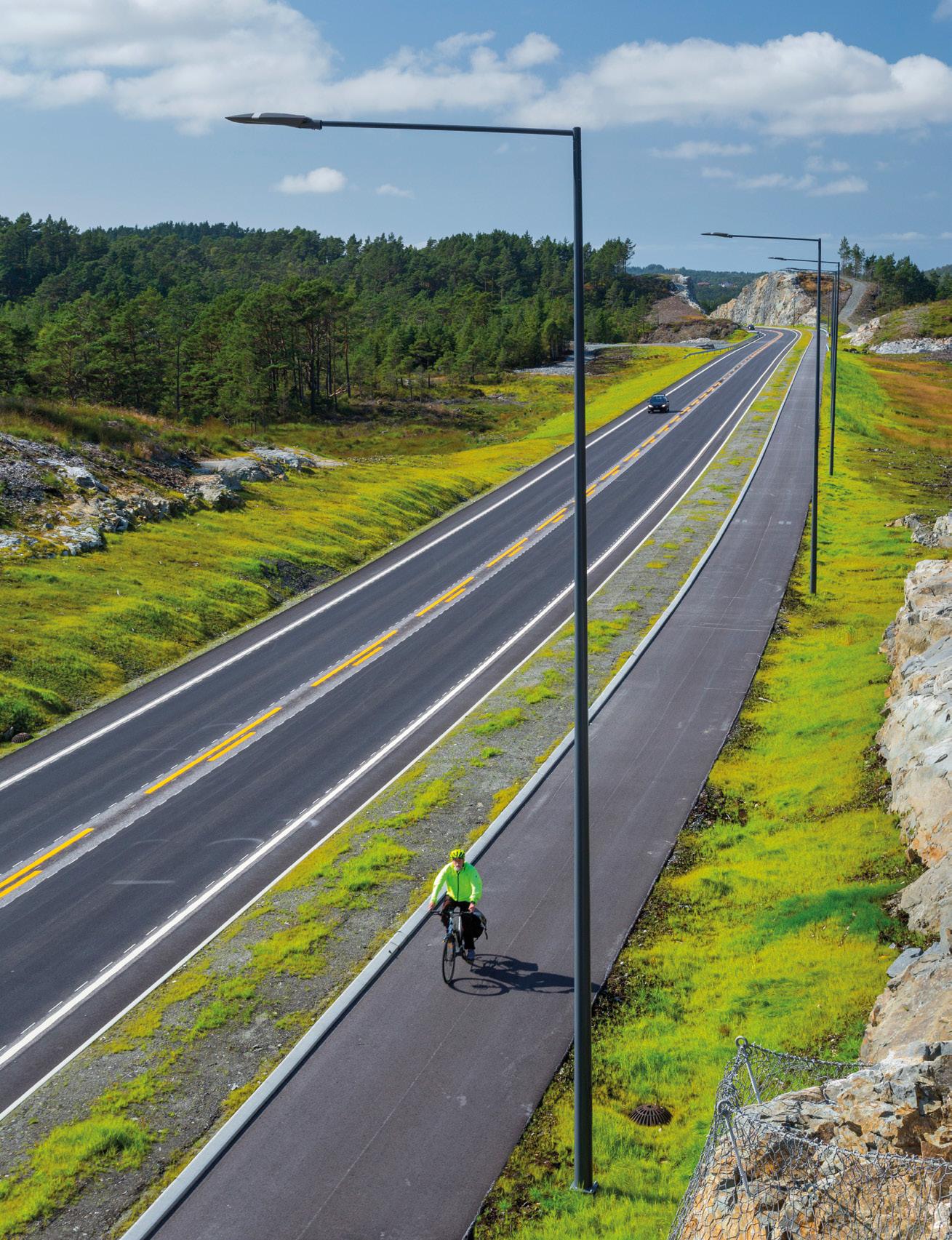

installed in Bømlo (Norway)

3

ITALO Series

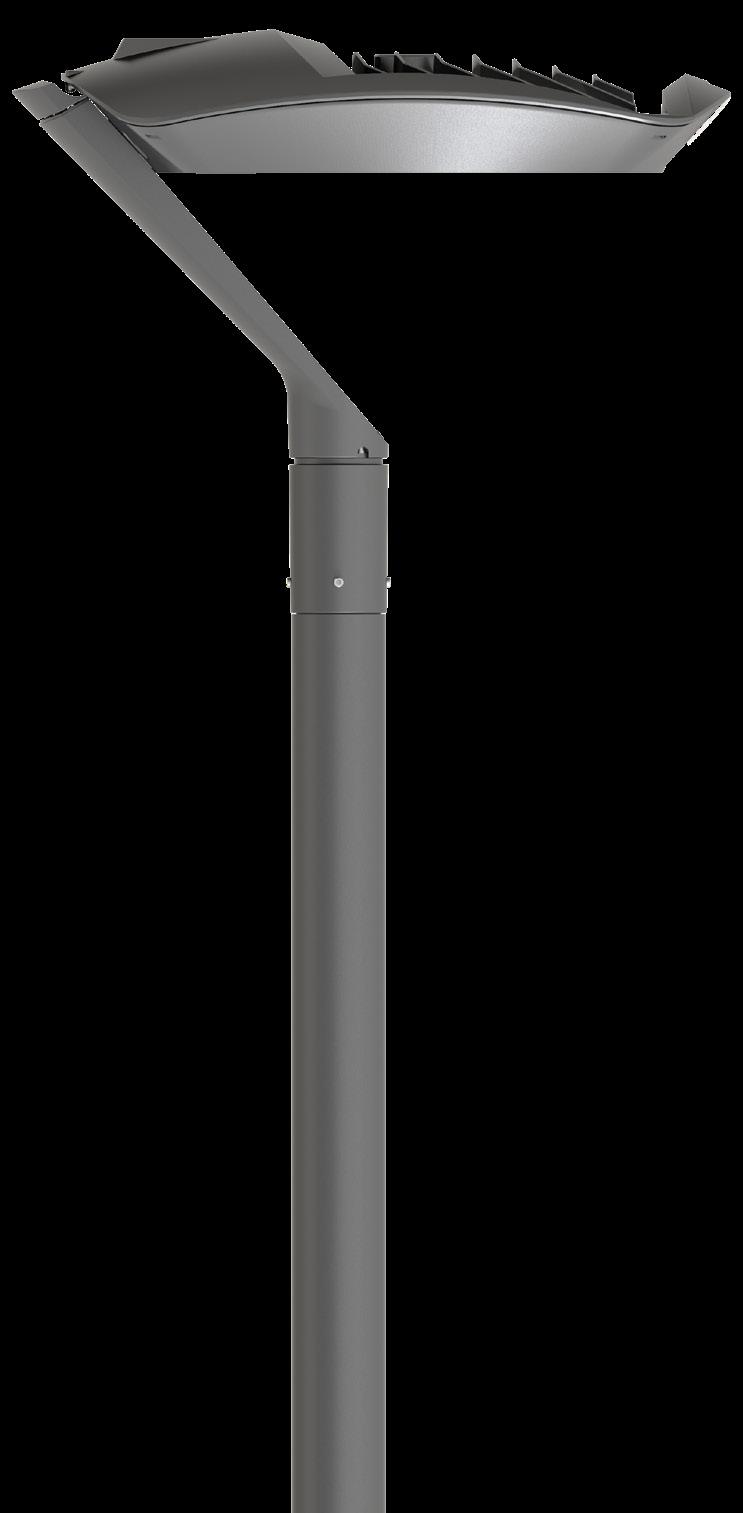

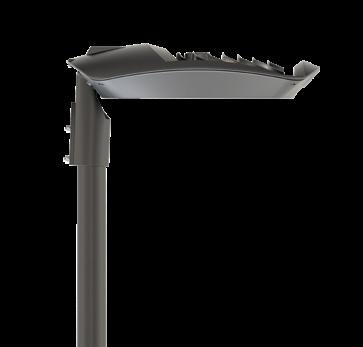

ITALO 1 - ITALO 2 - ITALO 3 TP-BR POST-TOP/BRACKET VERSION

ITALO 2 URBAN TS

Ready for Smart Cities.

TS SUSPENDED VERSION

ITALO SERIES La serie ITALO rappresenta la soluzione ideale per qualsiasi progetto di illuminazione urbana e stradale garantendo massima qualità ed elevate prestazioni, con ridotta manutenzione.

ITALO 2 URBAN TP-BR POST-TOP/BRACKET VERSION

Inoltre, ogni apparecchio della serie può essere integrato con le tecnologie di AEC Smart System per una città che guarda al futuro e al risparmio energetico.

ITALO series is the advantageous solution for any urban and street lighting project, that guarantees high quality and performance, with reduced maintenance.

Moreover, it is possible to integrate every luminaire of the series with the technology of AEC Smart System for a city that looks to the future and to energy saving.

4

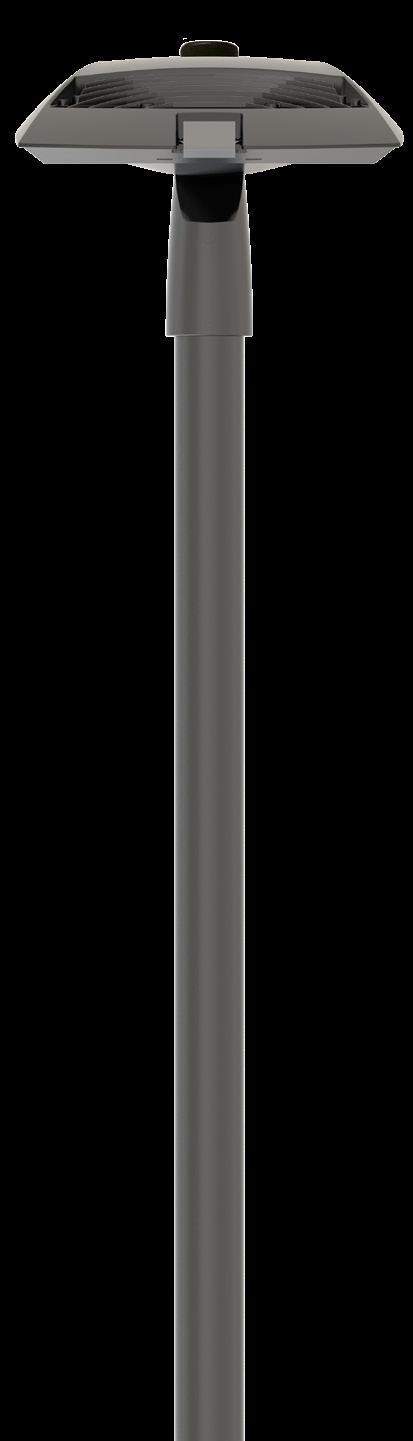

ITALO 2 URBAN TP TP POST-TOP VERSION

5

ITALO Descrizione Prodotto | General Overview

ITALO è una serie di apparecchi dove il design incontra le performance illuminotecniche più elevate. Disponibile in tre differenti dimensioni, il prodotto soddisfa ogni tipologia di installazione.

Il corpo compatto, realizzato interamente in alluminio pressofuso a basso contenuto di rame, garantisce un’elevata resistenza meccanica, ottime prestazioni termiche e massima affidabilità dei componenti elettronici.

La serie stradale ITALO è, inoltre, dotata di undici tipologie di ottiche differenti.

STREET LIGHTING

ITALO THE BEST SOLUTION FOR STREET LIGHTING AVAILABLE IN THREE SIZES

6

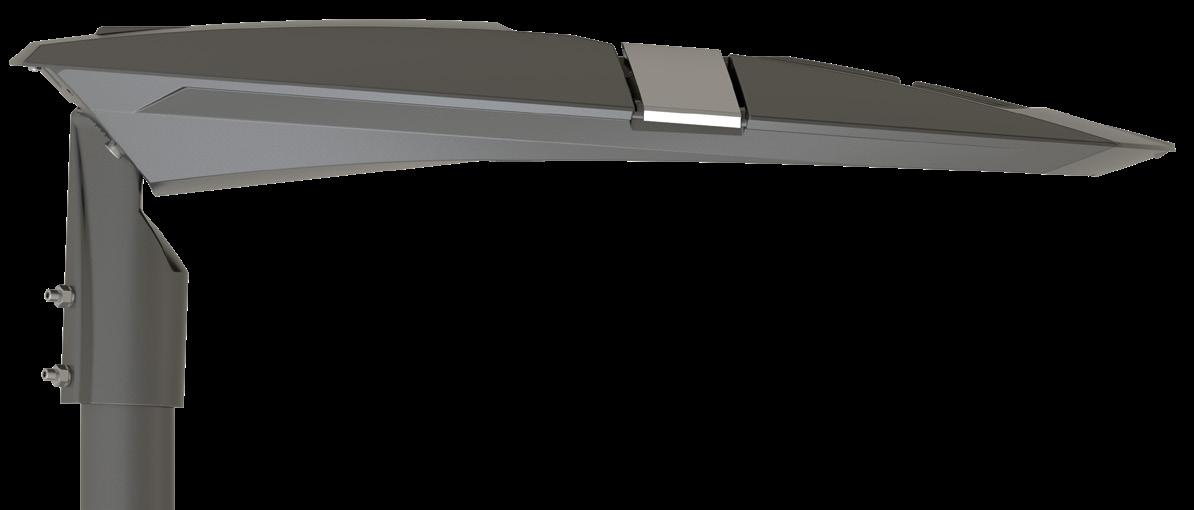

ITALO is a series of luminaires where the design meets the highest lighting performance. Available in three different sizes, the product is suitable to satisfy every type of installations.

The body is made by die-cast aluminium with low copper content which assure high mechanical resistance, good thermal performance and maximum reliability of electronic components.

The series is available with eleven optics for each type of applications.

7

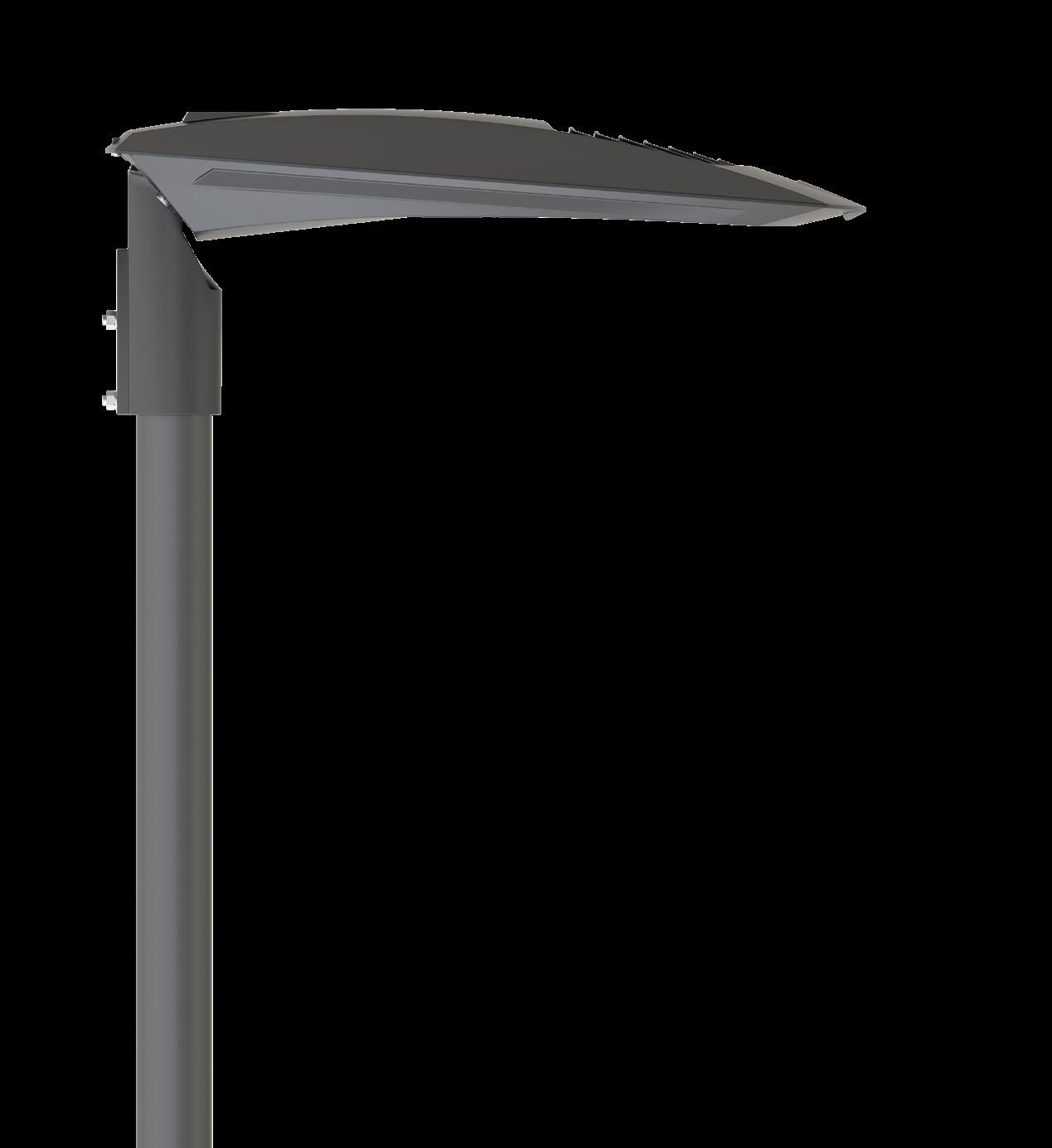

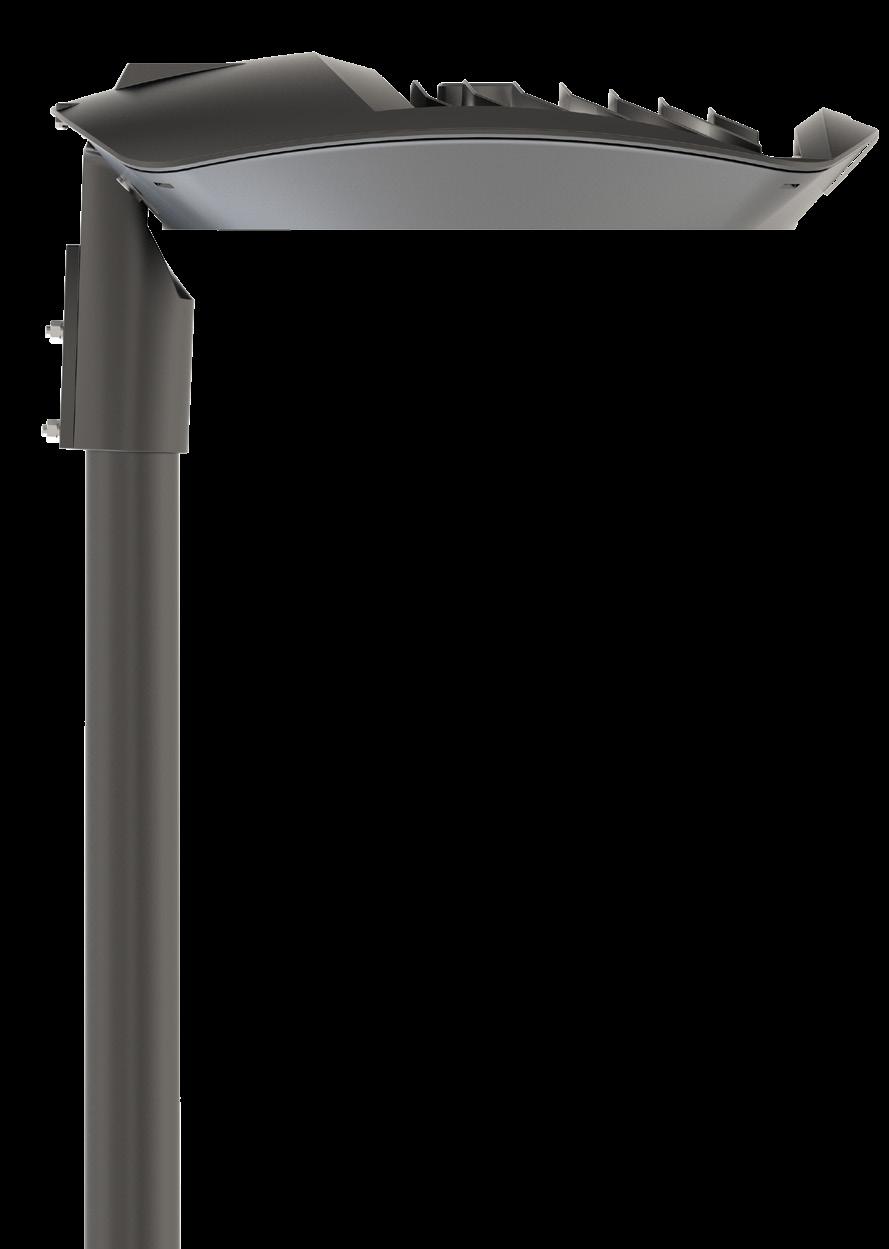

ITALO 1

ITALO

Esempio di installazione | Example of installation

Descrizione Prodotto | General Overview

Efficiente, Funzionale.

Efficient, Functional.

La versione stradale di ITALO è dotata di una gamma completa di ottiche in grado di far fronte alle diverse geometrie di installazione.

High Performance Optic, è il sistema ottico AEC realizzato in alluminio purissimo ad alta efficienza e sviluppato per l’utilizzo della migliore tecnologia LED Multichip.

ITALO is equipped with a full range of optics able to

Grazie ai moduli ottici sostituibili a fine vita, la serie ITALO è garantita “Future Proof”.

SISTEMI DI DIMMERAZIONE La tecnologia a LED permette una facile e affidabile regolazione del flusso luminoso.

Gli apparecchi sono equipaggiati con un alimentatore elettronico in grado di regolare l’emissione luminosa agendo direttamente sulla corrente che alimenta i LED del gruppo ottico.

Nella versione standard l’apparecchio viene fornito con una corrente di alimentazione dei LED costante pari a 525mA o 700mA.

accomplish all the different installation geometries. High Performance Optic, AEC optical system featuring ITALO is made of a high efficiency pure alluminium developed for the use of the best Multichip LED technology.

Thanks to the replaceable optical modules ITALO series is “Future Proof” guaranteed.

DIMMING SYSTEMS LED technology offers easy and reliable light flux adjustment.

The luminaires are equipped with an electronic power supply capable of adjusting light emission by directly regulating the optical assembly LED input current.

The standard version of the luminaire is supplied with a constant LED input current of 525mA or 700mA.

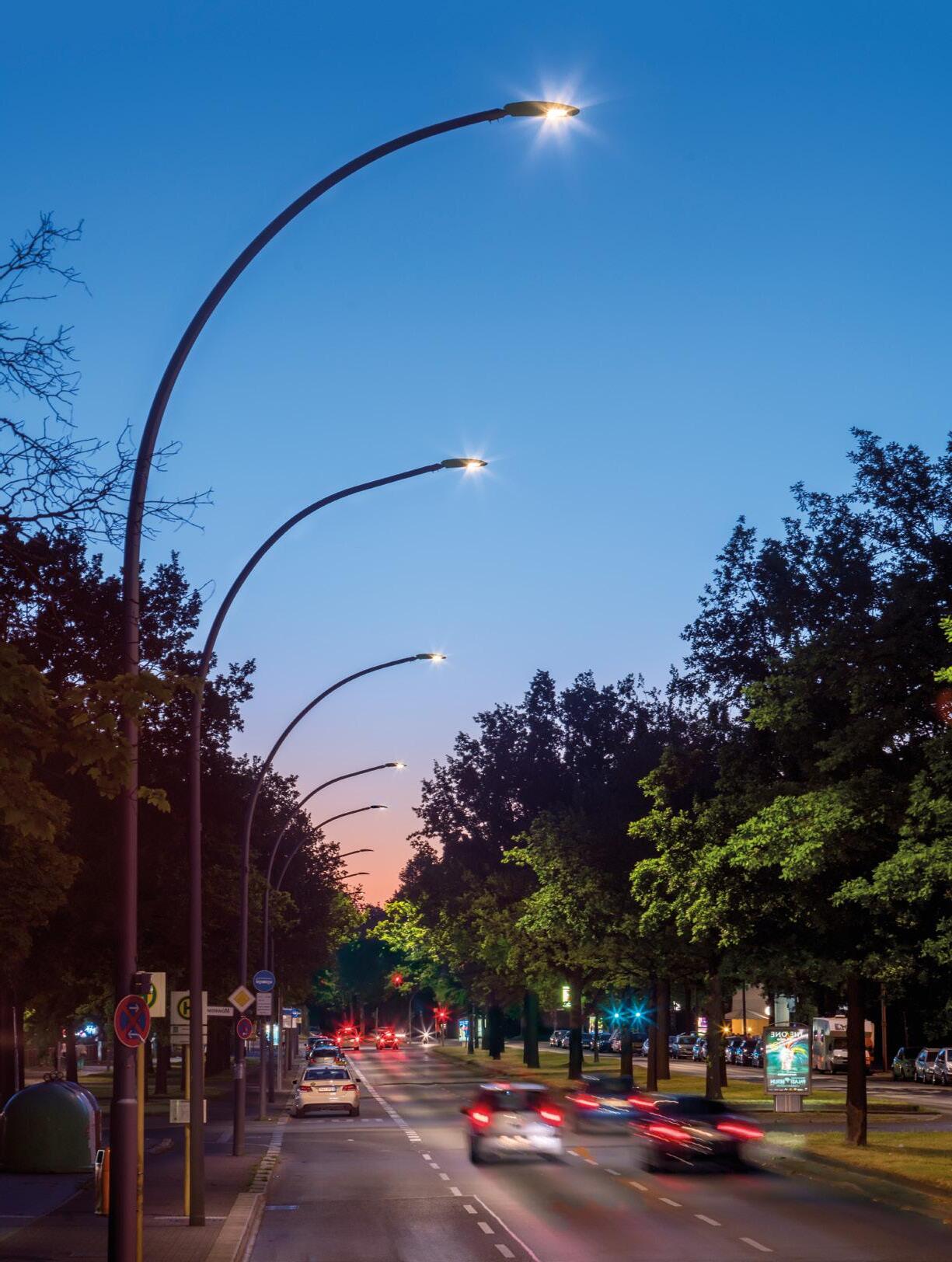

installed in Berlin (Germany) 8

9

ITALO

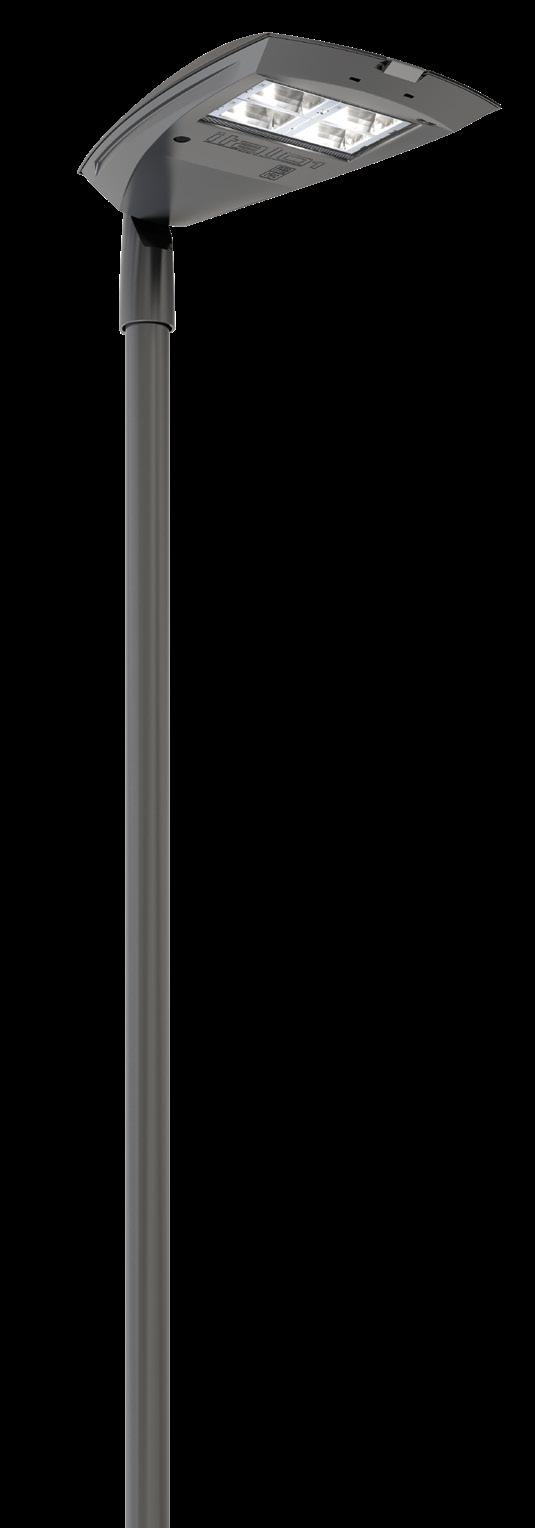

ITALO 1

Disegni tecnici | Technical drawings

Esempio di installazione | Example of installation

253

115

744 615

Ø 33/60 Ø 60/76 OPZIONALE / OPTIONAL 744 615

343

253

115

615

Ø 33/60 Ø 60/76 OPZIONALE / OPTIONAL

919 794

343

260

122

615

Ø 33/60 Ø 60/76 OPZIONALE / OPTIONAL

919 794

432

260

122

794

1085 960 151

Ø 33/60 Ø 60/76 OPZIONALE / OPTIONAL

306

794

432

Ø 60/76

1085 960

514

306

151

960

Ø 60/76

514

960

10

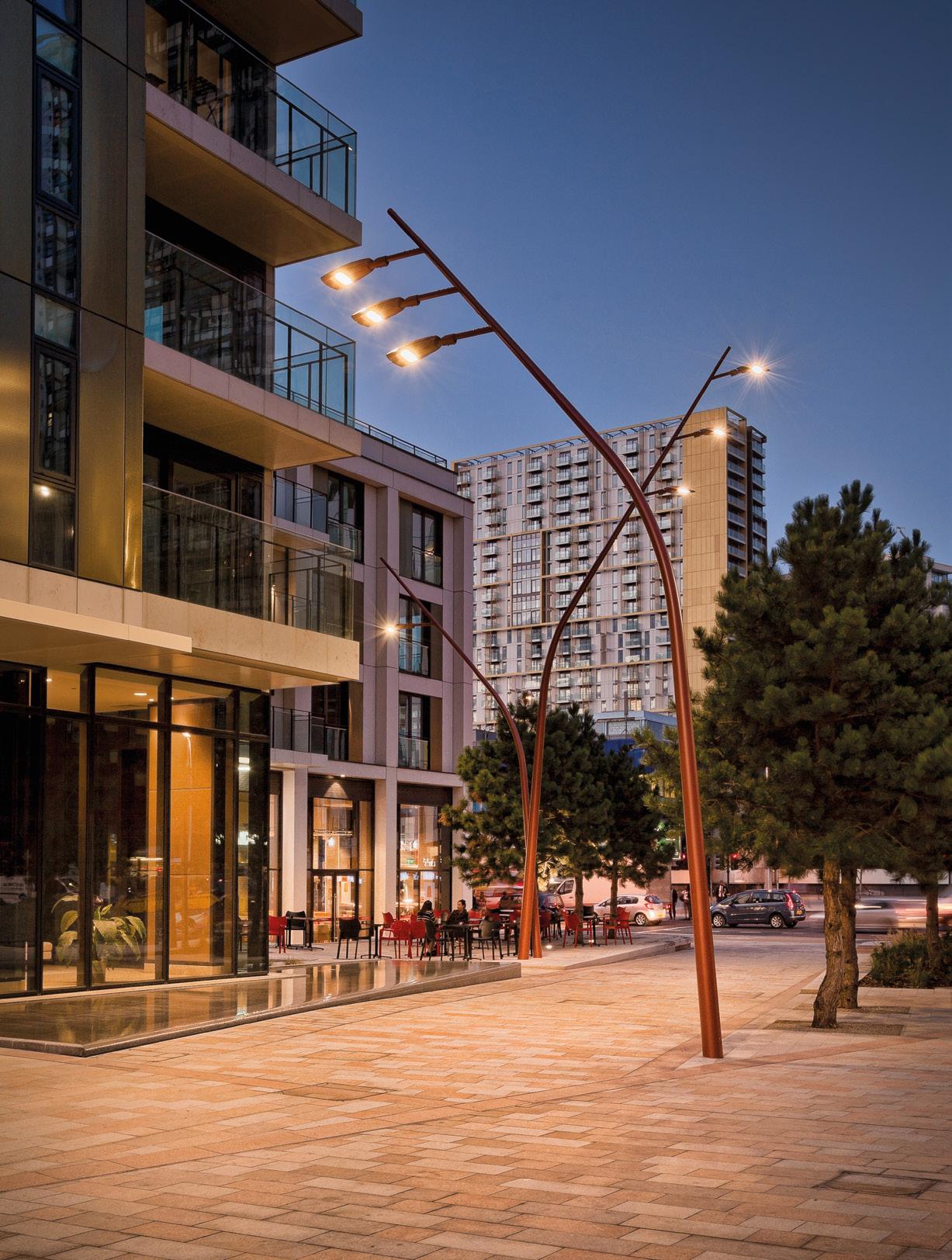

installed in London (United Kingdom)

11

ITALO

ITALO

Caratteristiche principali | Main Characteristics

Scheda Tecnica | Product Sheet MATERIALI MATERIALS

CARATTERISTICHE

Die casting aluminium body with low copper content for high protection against aggressive marine environment. heatsink in die-casting aluminium UNI EN 1706 with fins structure. Highly transparent tempered glass thickness 4mm ITALO 1, thickness 5mm ITALO 2 and ITALO 3. Polyurethane seal without junction points. Closure hook in extruded aluminium with stainless steel closure spring.

CHARACTERISTICS Sistema ottico modulare.

Modular optical system.

OPZIONI DI DIMMERAZIONE DIMMING OPTIONS F: Fisso non dimmerabile.

INSTALLAZIONE

Efficiency up to 134 lm/W.

Fixed power not dimmable.

Temperatura di colore sorgente LED: 4000K (3000K, 5700K in opzione).

DA: Dimmerazione automatica (mezzanotte virtuale) con profilo di default.

MANUTENZIONE

Efficienza apparecchio fino a 134 lm/W.

LED light source colour temperature 4000K (3000K, 5700K for option).

Schermo di protezione in vetro piano temperato.

Protection screen in flat tempered glass.

CRI ≥70 Grado di protezione IP66.

Protection degree IP66.

Resistenza meccanica IK09.

Mechanical resistance IK09.

Classe di isolamento: I - II. Insulation class: I - II.

Alimentazione: 220÷240V - 50/60Hz. Power supply: 220÷240V - 50/60Hz.

Automatic dimming (virtual midnight) with default profile.

Constant light flux.

PESO E DIMENSIONE WEIGHT AND DIMENSIONS

WL: Telecontrollo punto/punto ad onde radio.

Wireless single point communication system.

DALI: Interfaccia di dimmerazione digitale DALI. Digital dimming interface DALI.

COLORE COLOUR

NEMA: Presa 7 pin (ANSI C136.41).

Socket 4 pin (Book 18).

Gruppo ottico e cablaggio rimovibile. Apertura vano cablaggio e vano ottico senza utensili.

Removable optical and gear tray compartment. Opening wiring harness and optical compartment without tools.

ITALO 1

343x615x106mm - 6.8 kg

ITALO 2

432x805x122mm - 12 kg

ITALO 3

514x960x151mm - 19 kg

Verniciatura corpo con polveri poliestere grigio satinato semi-lucido cod. 2B. Protezione alla corrosione: 1500hr nebbia salina ISO 9227.

TEMPERATURA OPERATIVA

- 40°C + 50°C

OPERATING TEMPERATURE

Consultare la scheda tecnica nel sito web per i dati aggiornati.

Please check the last updated product sheet in our website.

ALIMENTATORE POWER SUPPLY

Alimentatore in doppio isolamento. Protezione al corto circuito, circuito aperto, sovratemperatura, sovraccarico. Interfaccia DALI (in opzione 1-10V). FLC flusso luminoso costante (opzionale).

Double insulation power supply. Protection against short circuit, open circuit, overtemperature, overload.

DALI interface (optional 1-10V). FLC constant luminous flux (optional).

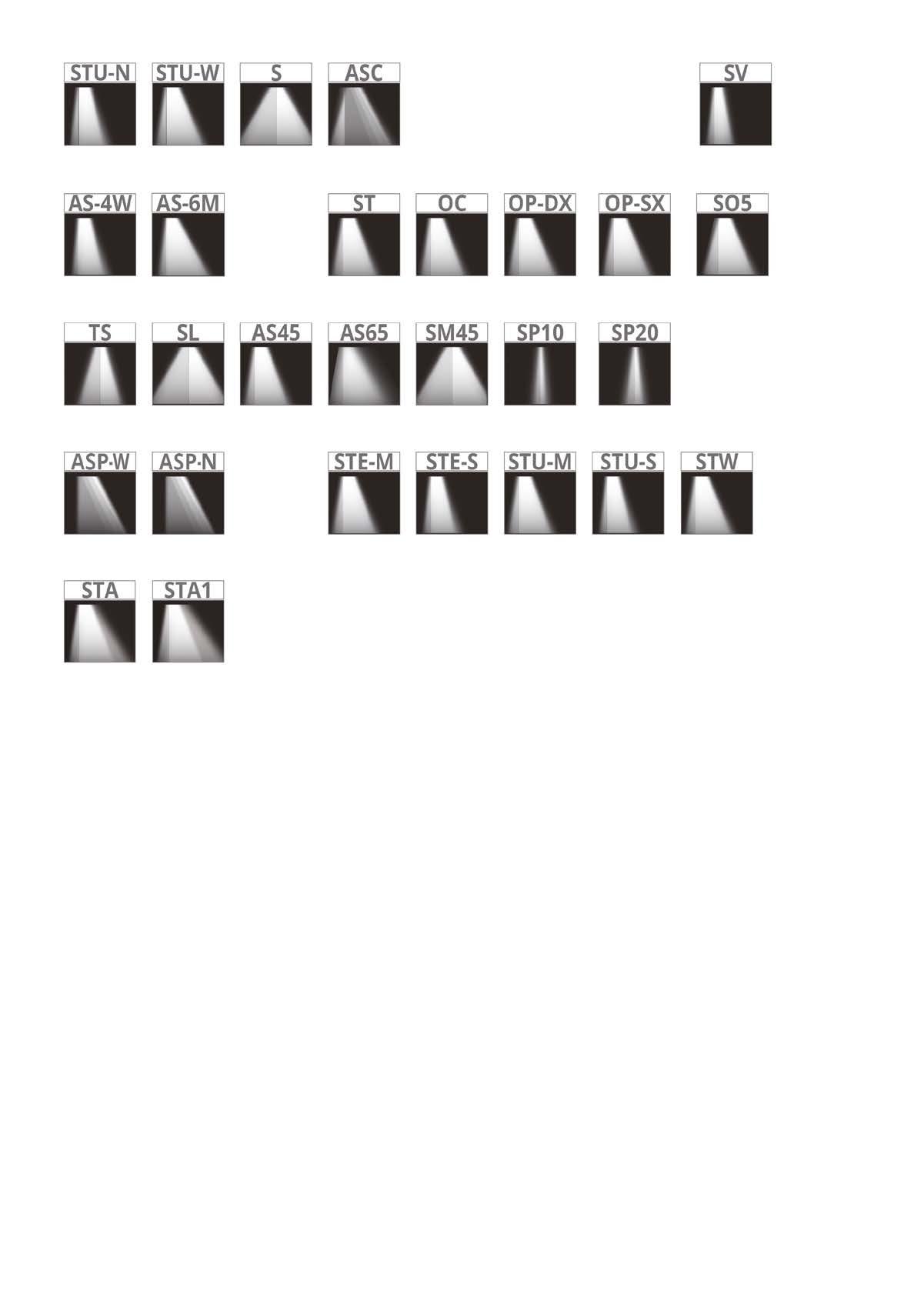

OTTICHE

OPTICS

COLORE

TP/BR universal post-top/braket Ø33÷Ø60mm and Ø60÷Ø76mm (optional).

ZHAGA: Presa 4 pin (Book 18).

Protezione sovratensioni fino a 10kV. Overvoltage protection up to 10kV.

TP/BR attacco universale testa palo/braccio Ø33÷Ø60mm e Ø60÷Ø76mm (opzionale).

Powder coating semi-gloss satiny gray cod. 2B. Corrosion protection: 1500hr saline fog ISO 9227.

Socket 7 pin (ANSI C136.41).

LED current: 525/700mA.

Power factor: > 0.9 (at full load) >0.95 (at full load, F, DA, DAC).

MAINTENANCE

DA custom profile.

Corrente LED: 525/700mA. Fattore di potenza: > 0.9 (a pieno carico) >0.95 (a pieno carico, F, DA, DAC).

INSTALLATIONS

DAC: Profilo DA custom.

FLC: Flusso luminoso costante.

Corpo in alluminio pressofuso a basso contenuto di rame per una maggiore protezione alla corrosione in ambienti marini. Dissipatore in alluminio pressofuso UNI EN 1706 con struttura ad alette.

Schermo in vetro piano temperato ad elevata trasparenza, spessore 4mm ITALO 1, spessore 5mm ITALO 2 e ITALO 3.

Guarnizione poliuretanica senza punti di incollaggio. Ganci di chiusura in alluminio estruso con molla in acciaio INOX.

INGRESSO RETE CABLE ENTRY

NORME STANDARDS

Per cavi sez. max 4mm2.

For cables sec. max 4mm2.

EN 60598-1, EN 60598-2-3, EN 62471, EN 55015, EN 61547, EN 61000-3-2, EN 61000-3-3.

COLOUR

PROTEZIONE SOVRATENSIONI OVERVOLTAGE PROTECTION

Grigio satinato Semi-lucido 2B Semi-gloss Satin Grey 2B

CORRENTE SPUNTO

Overvoltage protection up to 10kV in common and differential mode.

Max. 62A pk (th = 330 μs)

INRUSH CURRENT

VITA GRUPPO OTTICO OPTICAL UNIT LIFETIME

12

Protezione fino a 10kV a modo comune e differenziale.

≥100.000hr L90B10 ≥100.000hr L90, TM-21

13

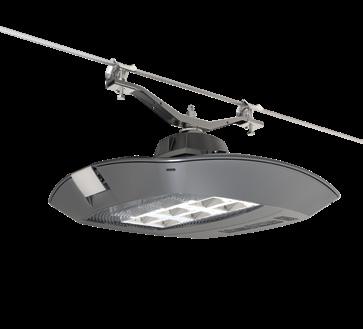

ITALO 2 URBAN TS Esempio di installazione | Example of installation

ITALO 2 URBAN TS THE PERFECT SOLUTION FOR SUSPENDED STREET LIGHTING ON CABLE ITALO 2 Urban TS è la soluzione della serie per illuminazione stradale a centro strada, sospesa su cavo.

ITALO 2 Urban TS is the solution of the series for street lighting, suspended on cable.

14

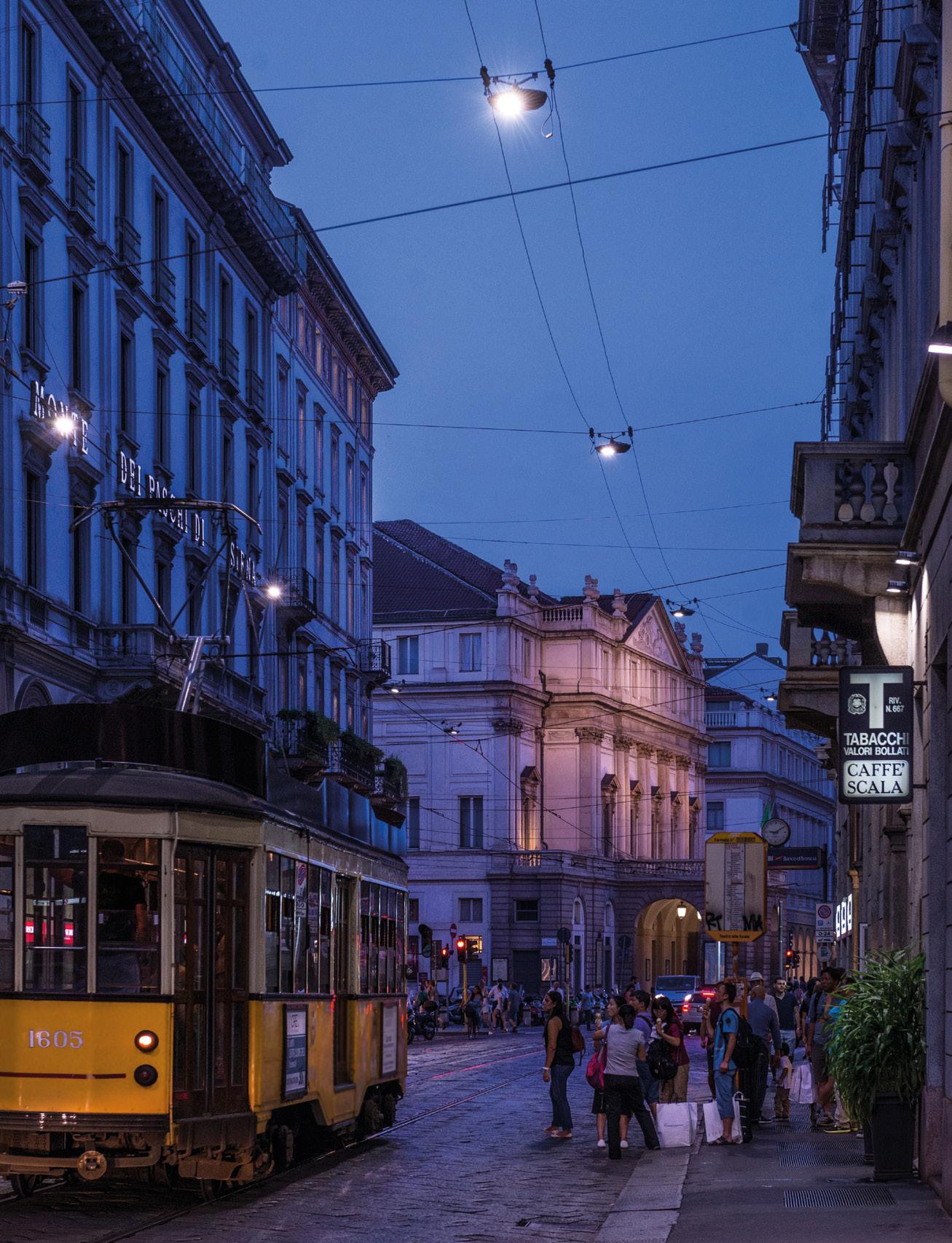

installed in Milan - La Scala (Italy)

15

16

ITALO 2 URBAN TS

ITALO 2 URBAN TS

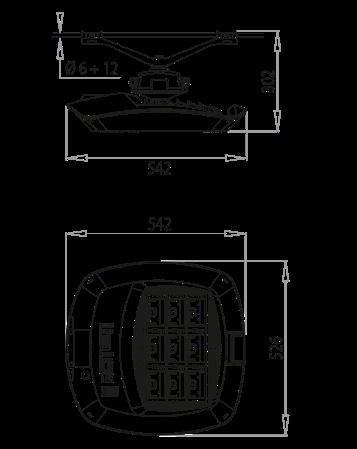

Disegni tecnici | Technical drawings

Esempio di installazione | Example of installation

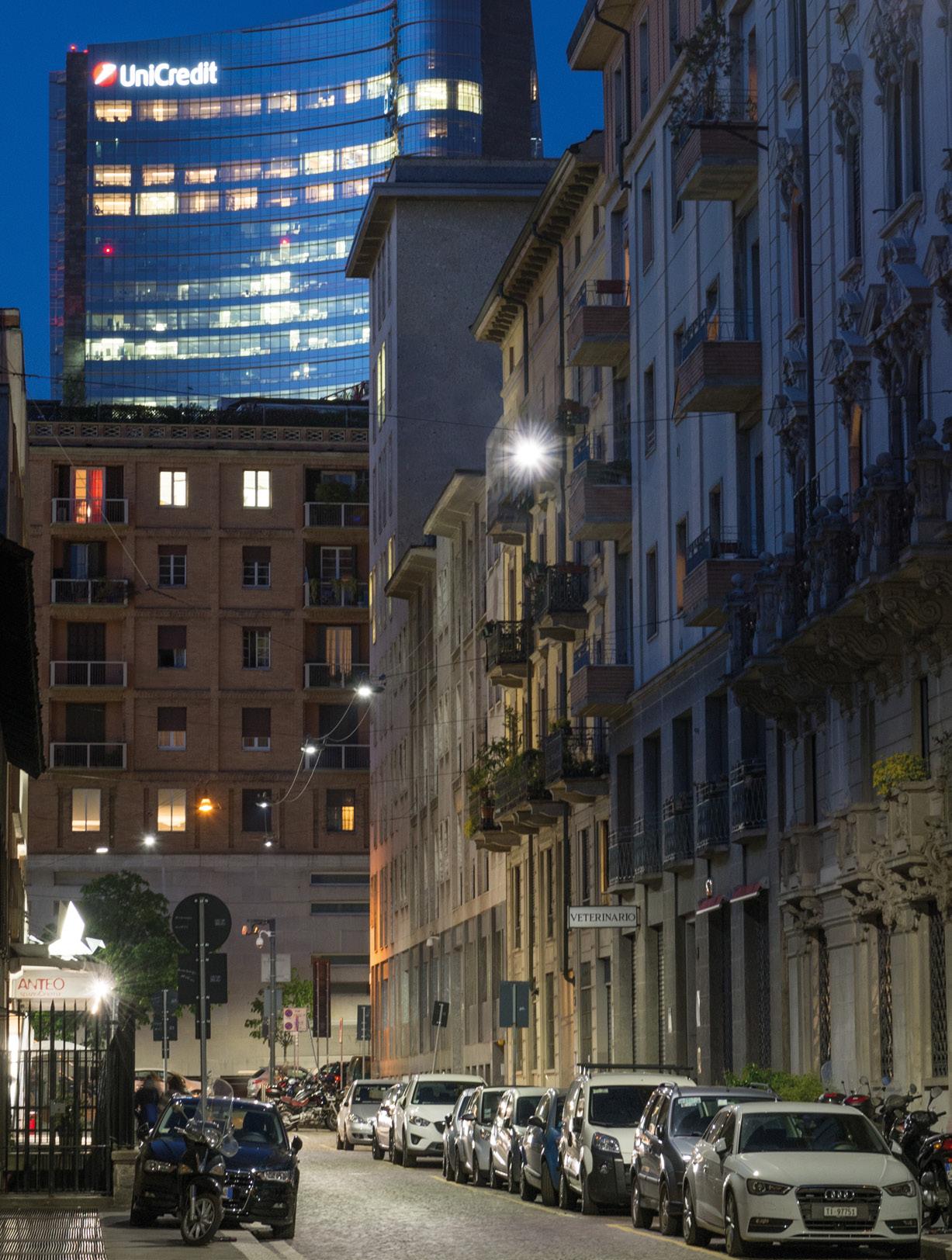

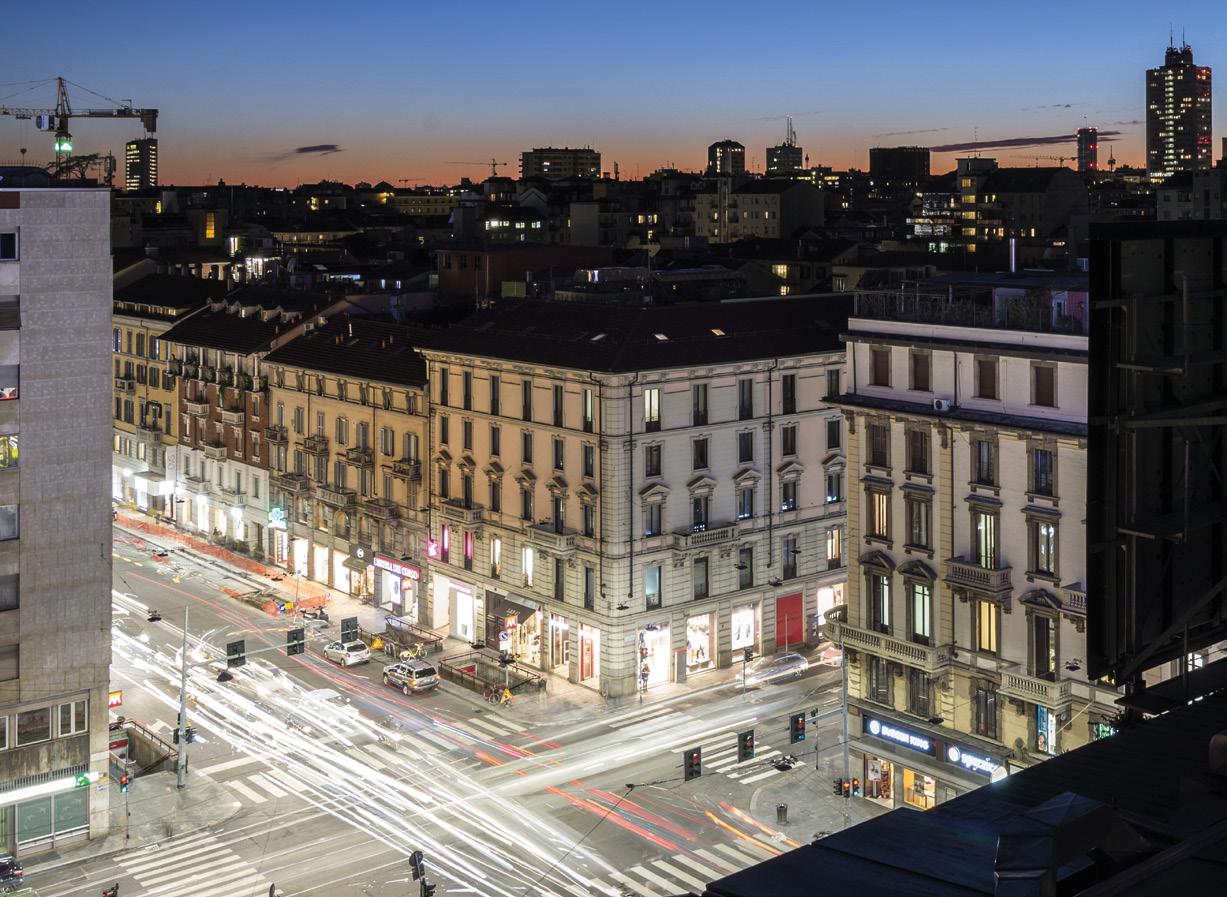

installed in Milan (Italy)

17

ITALO 2 URBAN TS

ITALO 2 URBAN TS

Caratteristiche principali | Main Characteristics

Scheda Tecnica | Product Sheet MATERIALI MATERIALS

CARATTERISTICHE

Die casting aluminium body with low copper content for high protection against aggressive marine environment. heatsink in die-casting aluminium UNI EN 1706 with fins structure. Highly transparent tempered glass thickness 4mm.

Polyurethane seal without junction points. Closure hook in extruded aluminium with stainless steel closure spring.

CHARACTERISTICS Sistema ottico modulare.

Modular optical system.

OPZIONI DI DIMMERAZIONE DIMMING OPTIONS

Efficienza apparecchio fino a 132 lm/W.

F: Fisso non dimmerabile.

Efficiency up to 132 lm/W.

Fixed power not dimmable.

Temperatura di colore sorgente LED: 4000K (3000K, 5700K in opzione).

DA: Dimmerazione automatica (mezzanotte virtuale) con profilo di default.

LED light source colour temperature 4000K (3000K, 5700K for option).

Schermo di protezione in vetro piano temperato.

Protection screen in flat tempered glass.

CRI ≥70 Grado di protezione IP66.

Protection degree IP66.

Resistenza meccanica IK09.

Mechanical resistance IK09.

Classe di isolamento: I - II. Insulation class: I - II.

Alimentazione: 220÷240V - 50/60Hz. Power supply: 220÷240V - 50/60Hz.

Automatic dimming (virtual midnight) with default profile.

INSTALLAZIONE INSTALLATIONS

MANUTENZIONE MAINTENANCE

DAC: Profilo DA custom.

FLC: Flusso luminoso costante.

Constant light flux.

TS on cable Ø6÷Ø12mm.

Gruppo ottico e cablaggio rimovibile. Apertura vano cablaggio e vano ottico senza utensili.

Removable optical and gear tray compartment. Opening wiring harness and optical compartment without tools.

PESO E DIMENSIONE WEIGHT AND DIMENSIONS

542x526x302mm - 12kg

WL: Telecontrollo punto/punto ad onde radio.

Wireless single point communication system.

DALI: Interfaccia di dimmerazione digitale DALI.

COLORE COLOUR

Digital dimming interface DALI.

Verniciatura corpo con polveri poliestere grigio satinato semi-lucido cod. 2B. Protezione alla corrosione: 1500hr nebbia salina ISO 9227.

Powder coating semi-gloss satiny gray cod. 2B. Corrosion protection: 1500hr saline fog ISO 9227.

NEMA: Presa 7 pin (ANSI C136.41).

Socket 7 pin (ANSI C136.41).

ZHAGA: Presa 4 pin (Book 18).

Socket 4 pin (Book 18).

TEMPERATURA OPERATIVA

POWER SUPPLY

Fattore di potenza: > 0.9 (a pieno carico)

OTTICHE INGRESSO RETE CABLE ENTRY

NORME STANDARDS

COLORE

COLOUR

Alimentatore in doppio isolamento. Protezione al corto circuito, circuito aperto, sovratemperatura, sovraccarico. Interfaccia DALI (in opzione 1-10V). FLC flusso luminoso costante (opzionale).

Double insulation power supply. Protection against short circuit, open circuit, overtemperature, overload.

DALI interface (optional 1-10V). FLC constant luminous flux (optional).

Power factor: > 0.9 (at full load)

OPTICS

- 40°C + 50°C

OPERATING TEMPERATURE

ALIMENTATORE

LED current: 525/700mA.

Overvoltage protection up to 10kV.

TS su cavo Ø6÷Ø12mm.

DA custom profile.

Corrente LED: 525/700mA.

Protezione sovratensioni fino a 10kV.

Corpo in alluminio pressofuso a basso contenuto di rame per una maggiore protezione alla corrosione in ambienti marini. Dissipatore in alluminio pressofuso UNI EN 1706 con struttura ad alette.

Schermo in vetro piano temperato ad elevata trasparenza, spessore 4mm. Guarnizione poliuretanica senza punti di incollaggio. Ganci di chiusura in alluminio estruso con molla in acciaio INOX.

PROTEZIONE SOVRATENSIONI OVERVOLTAGE PROTECTION

CORRENTE SPUNTO

Per cavi sez. max 4mm2.

For cables sec. max 4mm2.

EN 60598-1, EN 60598-2-3, EN 62471, EN 55015, EN 61547, EN 61000-3-2, EN 61000-3-3.

Protezione fino a 10kV a modo comune e differenziale.

Overvoltage protection up to 10kV in common and differential mode.

Max. 62A pk (th = 330 μs)

INRUSH CURRENT

Consultare la scheda tecnica nel sito web per i dati aggiornati.

Please check the last updated product sheet in our website.

18

Grigio satinato Semi-lucido 2B Semi-gloss Satin Grey 2B

VITA GRUPPO OTTICO OPTICAL UNIT LIFETIME

≥100.000hr L90B10 ≥100.000hr L90, TM-21

19

ITALO 2 URBAN TP Esempio di installazione | Example of installation

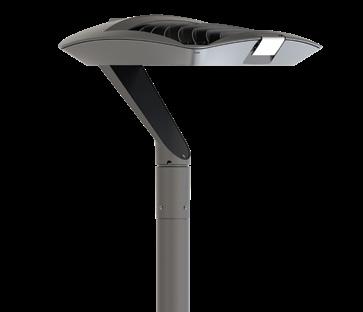

ITALO 2 URBAN TP THE DESIGN LUMINAIRE IDEAL FOR INSTALLATION IN URBAN AND ARCHITECTURAL CONTEXT ITALO 2 Urban TP è un apparecchio di design, ideale per l’installazione in contesti urbani e architettonici.

ITALO 2 Urban TP is a luminaire of design, suitable for urban and architectural contexts.

20

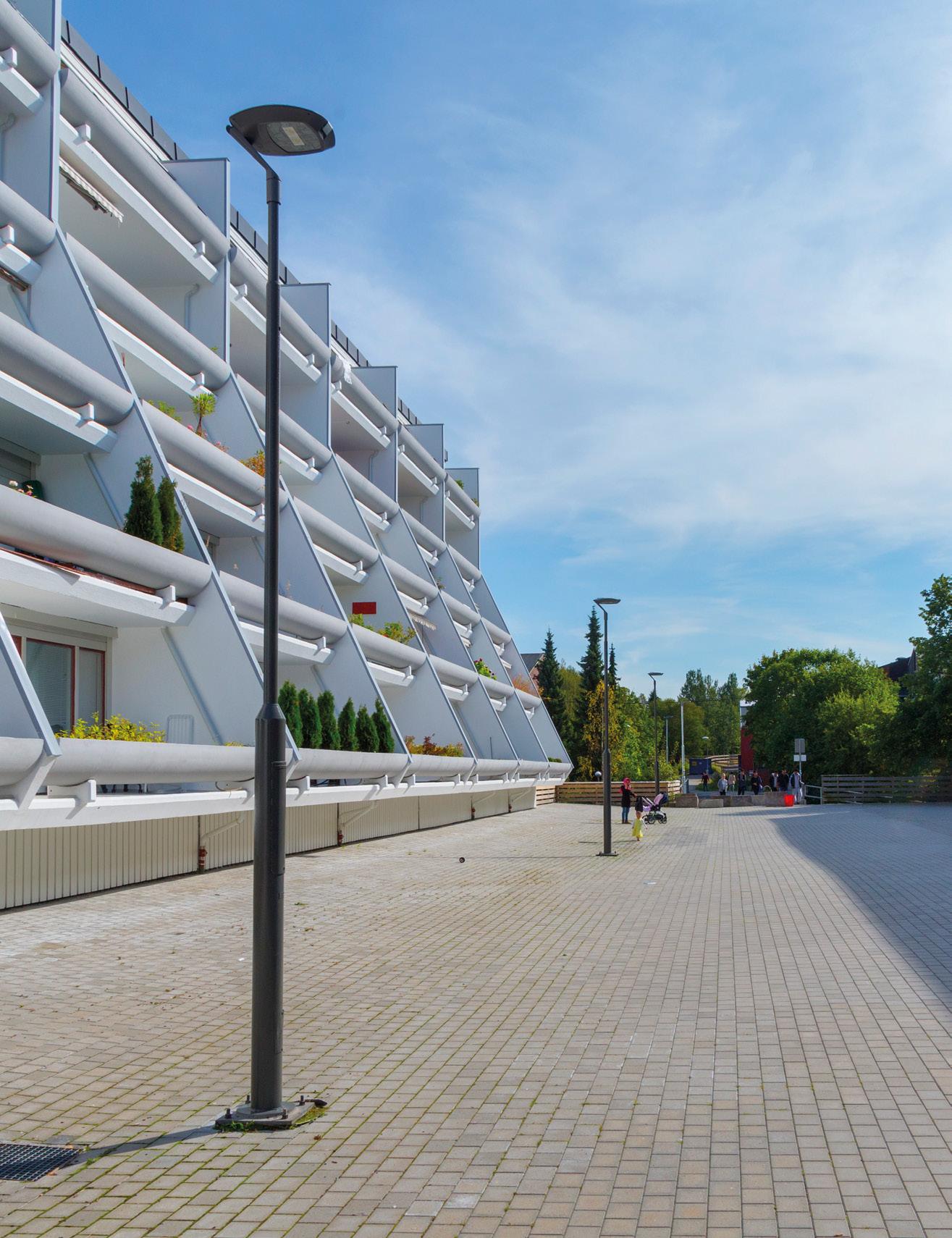

installed in Oslo (Norway)

21

ITALO 2 URBAN TP

264

Disegni tecnici | Technical drawings

ITALO 2 URBAN TP

470

154

582

ITALO 2 URBAN TP 302

Overview Prodotto | General Overview

542

Ø 6÷12

685 121

ITALO 2 URBAN TP

Ø 33/60 Ø 60/76 OPZIONALE/OPTIONAL 542

Ø 60

ITALO 2 URBAN TP 582

582

542

526

Ø 33/60 Ø 60/76 OPZIONALE/OPTIONAL

526

470

264

542

TP

Ø 60 TP TS

URBAN TP

M LE 40 CR IP IK

526

ITALO 2

Sistema ottico modulare.

Temperatura di colore sorgente LED: 4000K (3000K, 5700K in opzione).

CRI ≥70.

Grado di protezione IP66.

Resistenza meccanica IK09.

Characteristics

Caratteristiche 542

URBAN LIGHTING

C

Opzioni di dimmerazione: DA Dimmerazione automatica (mezzanotte virtuale) con profilo di default; DAC Profilo DA custom; PLM Sistema di comunicazione punto/punto ad onde convogliate o radio frequenza.

TS

Sistema ottico modulare.

Temperatura di colore sorgente LED: 4000K (3000K, 5700K in opzione).

CRI ≥70.

Grado di protezione IP66.

Resistenza meccanica IK09.

Caratteristiche 542

526

526

526

582

542

Opzioni di dimmerazione: DA Dimmerazione automatica (mezzanotte virtuale) con profilo di default; DAC Profilo DA custom; PLM Sistema di comunicazione punto/punto ad onde convogliate o radio frequenza.

installed in Guadalajara (Mexico)

D PL

Modular optical system.

LED light source colour temperature: 4000K (optional 3000K, 5700K).

CRI ≥70.

IP66 Protection degree.

IK09 Mechanical resistance.

Dimming options: DA Automatic dimming (virtual midnight) with default profile; DAC Custom DA profile; PLM Power line single point communication system or radio frequency.

THE BEST SOLUTION FOR URBAN DESIGN 22

D D

23

ITALO 2 URBAN TP

ITALO 2 URBAN TP

Caratteristiche principali | Main Characteristics

Scheda Tecnica | Product Sheet MATERIALI MATERIALS

CARATTERISTICHE

Die casting aluminium body with low copper content for high protection against aggressive marine environment. heatsink in die-casting aluminium UNI EN 1706 with fins structure. Highly transparent tempered glass thickness 4mm.

Polyurethane seal without junction points. Closure hook in extruded aluminium with stainless steel closure spring.

CHARACTERISTICS Sistema ottico modulare.

Modular optical system.

OPZIONI DI DIMMERAZIONE DIMMING OPTIONS

Efficienza apparecchio fino a 132 lm/W.

F: Fisso non dimmerabile.

Efficiency up to 132 lm/W.

Fixed power not dimmable.

Temperatura di colore sorgente LED: 4000K (3000K, 5700K in opzione).

DA: Dimmerazione automatica (mezzanotte virtuale) con profilo di default.

LED light source colour temperature 4000K (3000K, 5700K for option).

Schermo di protezione in vetro piano temperato.

Protection screen in flat tempered glass.

CRI ≥70 Grado di protezione IP66.

Protection degree IP66.

Resistenza meccanica IK09.

Mechanical resistance IK09.

Classe di isolamento: I - II. Insulation class: I - II.

Alimentazione: 220÷240V - 50/60Hz. Power supply: 220÷240V - 50/60Hz.

Corpo in alluminio pressofuso a basso contenuto di rame per una maggiore protezione alla corrosione in ambienti marini. Dissipatore in alluminio pressofuso UNI EN 1706 con struttura ad alette.

Schermo in vetro piano temperato ad elevata trasparenza, spessore 4mm. Guarnizione poliuretanica senza punti di incollaggio. Ganci di chiusura in alluminio estruso con molla in acciaio INOX.

Automatic dimming (virtual midnight) with default profile.

INSTALLAZIONE INSTALLATIONS

MANUTENZIONE MAINTENANCE

DAC: Profilo DA custom.

TP testa-palo Ø60mm.

TP post-top Ø60mm.

Gruppo ottico e cablaggio rimovibile. Apertura vano cablaggio e vano ottico senza utensili.

Removable optical and gear tray compartment. Opening wiring harness and optical compartment without tools.

DA custom profile.

FLC: Flusso luminoso costante.

Constant light flux.

PESO E DIMENSIONE WEIGHT AND DIMENSIONS

582x526x470mm - 12kg

WL: Telecontrollo punto/punto ad onde radio.

Wireless single point communication system.

DALI: Interfaccia di dimmerazione digitale DALI.

COLORE COLOUR

Digital dimming interface DALI.

Verniciatura corpo con polveri poliestere grigio satinato semi-lucido cod. 2B. Protezione alla corrosione: 1500hr nebbia salina ISO 9227.

Powder coating semi-gloss satiny gray cod. 2B. Corrosion protection: 1500hr saline fog ISO 9227.

NEMA: Presa 7 pin (ANSI C136.41).

Socket 7 pin (ANSI C136.41).

ZHAGA: Presa 4 pin (Book 18).

Socket 4 pin (Book 18).

Corrente LED: 525/700mA.

TEMPERATURA OPERATIVA

ALIMENTATORE

LED current: 525/700mA.

POWER SUPPLY

Fattore di potenza: > 0.9 (a pieno carico)

- 40°C + 50°C

OPERATING TEMPERATURE

Alimentatore in doppio isolamento. Protezione al corto circuito, circuito aperto, sovratemperatura, sovraccarico. Interfaccia DALI (in opzione 1-10V). FLC flusso luminoso costante (opzionale).

Double insulation power supply. Protection against short circuit, open circuit, overtemperature, overload.

DALI interface (optional 1-10V). FLC constant luminous flux (optional).

Power factor: > 0.9 (at full load)

Protezione sovratensioni fino a 10kV. Overvoltage protection up to 10kV.

INGRESSO RETE CABLE ENTRY

COLORE

COLOUR

OTTICHE

OPTICS

NORME STANDARDS

PROTEZIONE SOVRATENSIONI OVERVOLTAGE PROTECTION Grigio satinato Semi-lucido 2B Semi-gloss Satin Grey 2B

CORRENTE SPUNTO

Per cavi sez. max 4mm2.

For cables sec. max 4mm2.

EN 60598-1, EN 60598-2-3, EN 62471, EN 55015, EN 61547, EN 61000-3-2, EN 61000-3-3.

Protezione fino a 10kV a modo comune e differenziale.

Overvoltage protection up to 10kV in common and differential mode.

Max. 62A pk (th = 330 μs)

INRUSH CURRENT

VITA GRUPPO OTTICO OPTICAL UNIT LIFETIME

≥100.000hr L90B10 ≥100.000hr L90, TM-21

Consultare la scheda tecnica nel sito web per i dati aggiornati.

Please check the last updated product sheet in our website.

24

25

ITALO 2 URBAN Esempio di installazione | Example of installation

ITALO 2 URBAN EFFICIENCY PERFORMANCE AND DESIGN FOR URBAN STREET AND CYCLE PATHS Efficienza, elevate performance e design in un apparecchio adatto all’illuminazione di strade urbane e piste ciclo-pedonali.

Efficiency, high performance and design in a luminaire suitable for urban roads and cycle-paths lighting.

26

installed in San Benedetto del Tronto (Italy)

27

542 542

ITALO 2 URBAN Disegni tecnici | Technical drawings

ITALO 2 URBAN

542 542

582

526 526

542 542

264

542

Ø 33/60 Ø 60/76 OPZIONALE / OPTIONAL

542

526

URBAN STREET LIGHTING WITH EXCELLENT PERFORMANCE AND EFFICIENCY

28

470 470 526 526

Opzioni di dimmerazione: Ø 60 F Fisso non dimmerabile. Ø 60 DA Dimmerazione automatica (mezzanotte virtuale Ø 33/60 con profilo di default. Ø 60/76 OPZIONALE / OPTIONAL Ø 6 ÷DAC 12 Profilo Mod DA custom 1 Step.

LED FLC Flusso luminoso costante.

PLM Sistema di comunicazione punto/punto adCRI IP66 onde convogliate.

IK09 WL Sistema di comunicazione punto/punto

Ch

302

121

685

Sistema ottico modulare.

Temperatura di colore sorgente LED: 4000K542 (3000K in opzione).

CRI ≥70.

Grado di protezione IP66.

Resistenza meccanica IK09.

264

264 264

582 Caratteristiche

Ø 33/60 Ø Ø33/60 60/76 OPZIONALE / OPTIONAL Ø 60/76 OPZIONALE / OPTIONAL

ITALO 2 URBAN

302 302

542 542 542 542

ITALO 2 URBAN

Opz F Fi DA con Ø 6 ÷DAC 12 FLC PLM ond WL ad o DAL NEM

installed in Trondheim (Norway)

542radio. ad onde Dim DALI Interfaccia di dimmerazione digitale DALI. F Fi 542 7 pin (ANSI C136.41).

NEMA Presa DA DAC FLC 582 PLM WL DAL NEM 526

218

Ø 33/60 Ø Ø33/60 60/76 OPZIONALE / OPTIONAL Ø 6 ÷Ø1260/76 OPZIONALE / OPTIONAL Ø 6 ÷ 12 685 121

121 121

Overview Prodotto | General Overview

Sist Tem 400 CRI Gra Res

264 264

685 685

Characteristics 470

ITALO 2 URBAN

Ca

Modular optical system.

LED light source colour temperature: 4000K (optional CRI ≥70. Ø 60 IP66 Protection degree.

IK09 Mechanical resistance.

Dimming options: F Fixed power not dimmable.

DA Automatic dimming (virtual midnight) with default DAC Custom DA profile 1 step.

FLC Constant light flux.

PLM Power line single point communication system.

WL Wireless single point communication system.

DALI Digital dimming interface DALI. NEMA Socket 7 pin (ANSI C136.41).

29

ITALO 2 URBAN

ITALO 2 URBAN

Caratteristiche principali | Main Characteristics

Scheda Tecnica | Product Sheet MATERIALI MATERIALS

CARATTERISTICHE

Die casting aluminium body with low copper content for high protection against aggressive marine environment. heatsink in die-casting aluminium UNI EN 1706 with fins structure. Highly transparent tempered glass thickness 4mm.

Polyurethane seal without junction points. Closure hook in extruded aluminium with stainless steel closure spring.

CHARACTERISTICS Sistema ottico modulare.

Modular optical system.

OPZIONI DI DIMMERAZIONE DIMMING OPTIONS

Efficienza apparecchio fino a 135 lm/W.

F: Fisso non dimmerabile.

Efficiency up to 135 lm/W.

Fixed power not dimmable.

Temperatura di colore sorgente LED: 4000K (3000K, 5700K in opzione).

DA: Dimmerazione automatica (mezzanotte virtuale) con profilo di default.

LED light source colour temperature 4000K (3000K, 5700K for option).

Schermo di protezione in vetro piano temperato.

Protection screen in flat tempered glass.

CRI ≥70 Grado di protezione IP66.

Protection degree IP66.

Resistenza meccanica IK09.

Mechanical resistance IK09.

Classe di isolamento: I - II. Insulation class: I - II.

Alimentazione: 220÷240V - 50/60Hz. Power supply: 220÷240V - 50/60Hz.

Corpo in alluminio pressofuso a basso contenuto di rame per una maggiore protezione alla corrosione in ambienti marini. Dissipatore in alluminio pressofuso UNI EN 1706 con struttura ad alette.

Schermo in vetro piano temperato ad elevata trasparenza, spessore 4mm. Guarnizione poliuretanica senza punti di incollaggio. Ganci di chiusura in alluminio estruso con molla in acciaio INOX.

Automatic dimming (virtual midnight) with default profile.

INSTALLAZIONE INSTALLATIONS

MANUTENZIONE MAINTENANCE

DAC: Profilo DA custom.

TP/BR attacco universale testa palo/braccio Ø33÷Ø60mm e Ø60÷Ø76mm (opzionale).

TP/BR universal post-top/braket Ø33÷Ø60mm and Ø60÷Ø76mm (optional).

Gruppo ottico e cablaggio rimovibile. Apertura vano cablaggio e vano ottico senza utensili.

Removable optical and gear tray compartment. Opening wiring harness and optical compartment without tools.

DA custom profile.

FLC: Flusso luminoso costante.

Constant light flux.

PESO E DIMENSIONE WEIGHT AND DIMENSIONS

542x526x121mm - 12kg

WL: Telecontrollo punto/punto ad onde radio.

Wireless single point communication system.

DALI: Interfaccia di dimmerazione digitale DALI.

COLORE COLOUR

Digital dimming interface DALI.

Verniciatura corpo con polveri poliestere grigio satinato semi-lucido cod. 2B. Protezione alla corrosione: 1500hr nebbia salina ISO 9227.

Powder coating semi-gloss satiny gray cod. 2B. Corrosion protection: 1500hr saline fog ISO 9227.

NEMA: Presa 7 pin (ANSI C136.41).

Socket 7 pin (ANSI C136.41).

ZHAGA: Presa 4 pin (Book 18).

Socket 4 pin (Book 18).

TEMPERATURA OPERATIVA

- 40°C + 50°C

OPERATING TEMPERATURE

Corrente LED: 525/700mA. LED current: 525/700mA.

ALIMENTATORE POWER SUPPLY

Fattore di potenza: > 0.9 (a pieno carico) Power factor: > 0.9 (at full load)

Protezione sovratensioni fino a 10kV. Overvoltage protection up to 10kV.

Double insulation power supply. Protection against short circuit, open circuit, overtemperature, overload.

DALI interface (optional 1-10V). FLC constant luminous flux (optional).

OTTICHE

OPTICS

INGRESSO RETE CABLE ENTRY

COLORE

COLOUR

NORME STANDARDS

PROTEZIONE SOVRATENSIONI Grigio satinato Semi-lucido 2B Semi-gloss Satin Grey 2B

Alimentatore in doppio isolamento. Protezione al corto circuito, circuito aperto, sovratemperatura, sovraccarico. Interfaccia DALI (in opzione 1-10V). FLC flusso luminoso costante (opzionale).

OVERVOLTAGE PROTECTION

CORRENTE SPUNTO

Per cavi sez. max 4mm2.

For cables sec. max 4mm2.

EN 60598-1, EN 60598-2-3, EN 62471, EN 55015, EN 61547, EN 61000-3-2, EN 61000-3-3.

Protezione fino a 10kV a modo comune e differenziale.

Overvoltage protection up to 10kV in common and differential mode.

Max. 62A pk (th = 330 μs)

INRUSH CURRENT

VITA GRUPPO OTTICO OPTICAL UNIT LIFETIME

≥100.000hr L90B10 ≥100.000hr L90, TM-21

Consultare la scheda tecnica nel sito web per i dati aggiornati.

Please check the last updated product sheet in our website.

30

31

ART DIRECTION COPYWRITING - EDITING

AEC MARKETING AND COMMUNICATIONDEPT

AEC ILLUMINAZIONE MAGGIO 2020

AEC Illuminazione Srl

I-52010 Subbiano - Arezzo - Italy Via A. Righi 4 - Zona Industriale Castelnuovo Tel. +39 0575 041110 - Fax +39 0575 420878 aec@aecilluminazione.it - www.aecilluminazione.com
