Portfolio_Michele Turbanti

data di nascita: 9 ottobre 1994

nazionalità: Italiana

indirizzo: via delle Caldaie 17, 50125, Firenze telefono: +39 3203272902

email: micheleturbanti1@gmail.com

sito: https://sites.google.com/view/micheleturbanti-eng/home

2 3
4 5 About Bio Statement Architettura Rigenerazione del lungofiume_San Pedro de Macorís La città del ventunesimo secolo_Prato Agritecture_Housing in San Donnino (FI) Scuole innovative_Follonica (GR) Concorsi Stadio residenziale_New York 47 9 21 29 37 7 9

Bio

Michele Turbanti nasce a Grosseto nel 1994. Nel 2013 si trasferisce a Firenze e si iscrive alla facoltà di Architettura. Nei primi anni rimane a contatto con la realtà culturale grossetana come membro dell’associazione culturale Fondazione Grosseto Cultura. Contestualmente agli studi di architettura sviluppa la passione per la fotografia e porta avanti una ricerca trasversale alle due discipline. Interessato in particolare alla potenzialità narrativa del mezzo fotografico, sfrutta viaggi di quegli anni per elaborare progetti che raccontano luoghi e persone attraverso il suo sguardo. In seguito alla pandemia e al conseguente isolamento dovuto al COVID-19, decide di dedicarsi alla fotografia con un approccio professionale, affiancandola a tutti gli effetti al suo lavoro di architetto.

6 7

Riqualificazione del lungofiume_San Pedro de Macorís

Scuola di Architettura. Università degli studi di Firenze Tesi di laurea magistrale. 2019

Relatore: Prof. Flaviano Maria Lorusso https://issuu.com/micheleturbanti1/docs/relazione

Il progetto consiste in una nuova configurazione dell’asse che attraversa la città di San Pedro de Macoris lungo il fiume Higuamo da nord a sud, fino al mar dei Caraibi. L’obiettivo è quello di proporre un intervento di riqualificazione con il resaturo di edifici esistenti e l’addizione di nuove strutture, per creare una nuova connessione tra il fiume e gli abitanti della città. La parte centrale del progetto è la nuova cittadella che si propone di migliorare la qualità del tempo libero dovuta alla mancanza di strutture all’interno del tessuto urbano. In particolare il progetto prevede una scuola di danza, un teatro all’aperto, un area ristoro, spazi per workshop ed un nuovo palazzetto dello sport multifunzionale.

8 9
10 11 MAGLIA ESISTENTE PORTO AREA DI SVILUPPO EDIFICI RINNOVATI PORTO AREA DI SVILUPPO NUOVO LUNGOFIUME NUOVA MAGLIA NUOVA MAGLIA NUOVA MAGLIA AGGIUNTE PORTO MOLO PUBBLICO MOLO PUBBLICO FRONTE STRADALE FRONTE STRADALE
12 13 PIANTA_-1 AGGIUNTE PLAN_0 PIANTA_1 PIAZZA EDIFICI ESISTENTI CONNESSIONI VERTICALI CONNESSIONI ORIZZONTALI WC CONNESSIONI VERTICALI CONNESSIONI ORIZZONTALI WC MAGAZZINO SPOGLIATOI AMMINISTRAZIONE CONNESSIONI VERTICALI CONNESSIONI ORIZZONTALI WC MAGAZZINO SPOGLIATOI AMMINISTRAZIONE MAGAZZINO SPOGLIATOI CAMPO SPAZI ESTERNI CUCINA SALA STAMPA TRIBUNE SALE PROVA PARCHEGGIO SPAZI ESTERNI SCUOLA DI MUSICA SCUOLA DI DANZA SALA DI REGISTRAZIONE PALESTRA SPAZI MULTIFUNZIONE
14 15
SEZIONE
PIANTA_PIANO TERRA
TRASVERSALE
16 17
PIANTA_PRIMO PIANO SEZIONE LONGITUDINALE

DETTAGLIO

Laminated wood beam_1

Polycarbonate panel _2

ROOF_3

Sheet metal cover 5mm_

Slope screed 80mm_

Wood fibre insulation 80mm_

Vapour barrier 5mm_

Wood paneling 20mm_

Containing beam_4

Aluminium frame 5x10mm_5

Laminated wood pillar 200x800mm_6

Insulating glass_7

1st FLOOR_8

Concrete panels 20mm_

Concrete screed 60mm_

Acoustic panel 10mm_

Facilities screed 80mm_

Wood paneling 20mm_

Secondary structure beam 50x200mm_9

Laminated wood beam 200x200mm_10

Coated wood panel 10mm_11

Coating structure 100x100mm_12

EXTERNAL WALL_13

Coated wood panel 10mm_

Air cavity 35mm_

Wood fibre insulation 100mm_

Waterproof sheath 5mm_

Air cavity 35mm_

Coated wood panel 10mm_

INTERNAL WALL_14

Coated wood panel 10mm_

Acoustic insulation 50mm_

Facilities cavity 50mm_

Coated wood panel 10mm_

GROUND FLOOR_15

Concrete panels 20mm_

Concrete screed 80mm_

Concrete structure 300mm_

Metal grid 100mm_16

EXTERIOR_17

Concrete panels 20mm_

Concrete screed 80mm_

Sole plate with welded reinforcing 80mm_

Gravel drainage_

BASAMENT WALL_18

Concrete structure_

Wood fibre insulation_

Waterproof sheath_

Exposed concrete_19

Parquet 20mm_20

Concrete foundation_21

UNDERGROUND FLOOR_22

Concrete panels 20mm_

Concrete screed 80mm_

Wood fibre insulation 80mm_

Sole plate with welded reinforcing 60mm_

Air cavity 400mm_

Waterproof sheath 5mm_

Concrete underground layer 80mm_

18 19

La città del ventunesimo secolo_Rigenerazione urbana a Prato

Scuola di Architettura_Università degli studi di Firenze professori_Prof. Flaviano Maria Lorusso, Prof. Pa-

squale Bellia, Prof.ssa Tessa Matteini

Laboratorio di architettura e città_2017/2018

L’area di progetto si estende dal bastione di San Giusto fino alla parte ovest della città e presenta un tessuto urbano misto, formato dai retri di edifici industriali e residenziali, che racchiudono natura agricola, pertinenziale, spazi di scarto e servizi pubblici.

Lo scopo del progetto è quello di lavorare su scale e discipline differenti, per riconnettere e ridare vita a queste parti semi-abbandonate della città.

Questo processo include un nuovo progetto ambientale sviluppato al fianco della progettazione architettonica.

20 21
22 23
24 25 COMPOSIZIONE CONNESSIONI SPAZI COMUNI COWORKING COHOUSING URBAN FARM UFFICI ATTIVITA’ CULTURALI OSTELLO COMMERCIALE MERCATO SOCIAL HOUSING

PIANTA_QUINTO PIANO

PIANTA_QUARTO PIANO

PIANTA_TERZO PIANO

PIANTA_SECONDO PIANO

PIANTA_PRIMO PIANO

PIANTA_PIANO TERRA

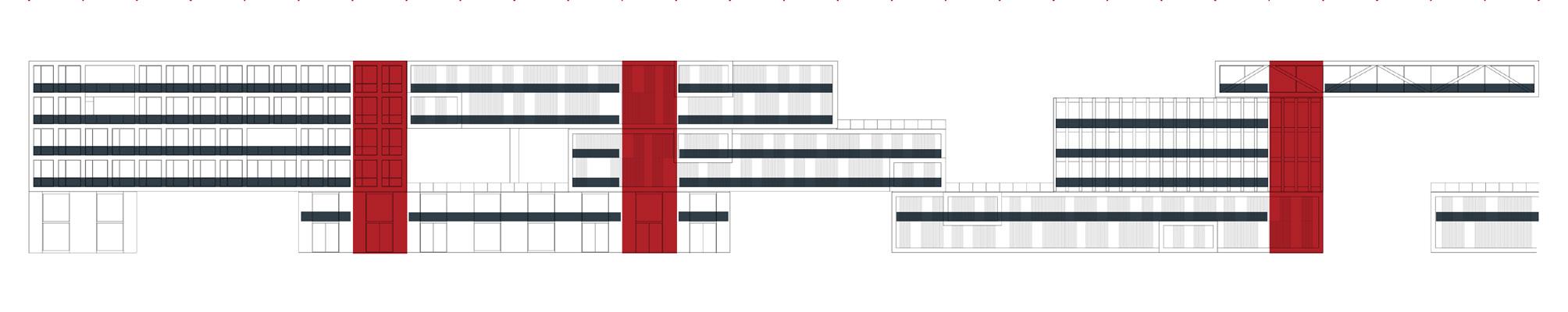

SEZIONI LONGITUDINALI

SEZIONI TRASVERSALI

26 27

Agritecture_Housing in San Donnino (FI)

Scuola di Architettura_Università degli studi di Firenze

Professori_Prof.ssa Letizia Nieri, Prof. Raffaele Nudo, Prof. Leonardo Zaffi

Laboratorio di architettura e struttura_2016/2017

Il progetto prende parte nella riqualificazione della periferia di Firenze. La nuova linea di tram e il processo di urbanizzazione assisteranno lo sviluppo sociale di un centro suburbano come San Donnino, fornendogli una nuova centralità.

L’obiettivo principale del progetto è di integrare spazi pubblici e privati con un design progettuale basato su un edificio residenziale unitario attraversato da strade pubbliche e spazi comuni.

Le residenze sono composte da differenti tipologie abitative con il fine di accogliere una comunità varia.

28 29
SEZIONE
30 31
PIANTA_PIANO TERRA
LONGITUDINALE
SEZIONE
32 33
PIANTA_PIANO PRIMO
TRASVERSALE

COMBINAZIONI DI CARICHI [Qk + wind(x)]

Gk=1.300000x100

Qk=1.500000x100 wind(x)=0.900000x100

COMBINAZIONE DI CARICHI [Quake(-30%x+100%y + Qk]

Gk=1.000000x100 Qk=1.0x (cat.edificio) quake(-x)=0.900000x100 quake(y)=1.00000x100

Fibre Stress (kg/cm2) 2248.8066 [Bm:80] 2022.9834 1797.9834 1571.3369 1345.5137 1119.6904 893.8672 668.0439 442.2207 216.3974 -9.4258 -235.2491 -461.0723 -686.8956 -912.7188 -1138.5421 -1364.3653 -1590.1886 -1816.0118 -2041.8351 -2267.6583 [Bm:80] Fibre Stress (kg/cm2) 757.5508 [Bm:80] 664.2659 570.9809 477.6959 348.4109 291.1259 197.8410 104.5560 11.2710 -82.0140 -175.2989 -268.5839 -361.8689 -455.1539 -548.4389 -641.7238 -735.0088 -828.2938 -921.5788 -1014.8637 -1108.1487 [Bm:80] PILASTRO 300X300 TRAVE IPE 400 B=180cm H=400cm a=0.86cm e=1.35cm Z x =2S =1308cm3 S =654cm3 fyk=3380Kg/cm2 757 572 386 199 13 -173 -359 -546 -733 -919 -1012 -1108 2248 2022 1797 1345 893 442 -9 -461 -912 -1346 -1815 -2267 Kg/cm Kg/cm Nd=290KN M =86KNm Md=220KNm M/Mp0 N/Np0 -Np0 Np0 Mp0 M Nd 0 0.2 0.4 0.6 0.8 1.0 1.2 -0.5 0.5 -1 1 -1.5 H B e a 1.5 M p >M M p=fydZx=4424901Kgcm M >M =2209454Kgcm SOLLECITAZIONE PILASTRO COMBINAZIONI DI CARICHI SOLLECITAZIONE TRAVE 34 35

Scuole innovative_Follonica (GR)

Scuola di Architettura_Università degli studi di Firenze

Professori_Prof.ssa Laura Andreini, Prof. Gianfranco

Cellai, Prof.ssa Lucia Ceccherini Nelli

Laboratorio di architettura e ambiente_2016/2017

Il progetto si basa su un concorso per due nuove scuole pubbliche nella città di Follonica. Il numero di studenti richiesto è di 810, suddivisi in 30 classi. Gli spazi addizionali richiesti sono spazi laboratoriali, una biblioteca, due palestre, una aula magna e uffici.

Il concept si basa sull’idea di riconnettere simbolicamente il centro cittadino con le aree periferiche. L’impianto del progetto è qiuindi sviluppato a partire da una griglia formata dalle direttrici delle due maglie urbane.

36 37

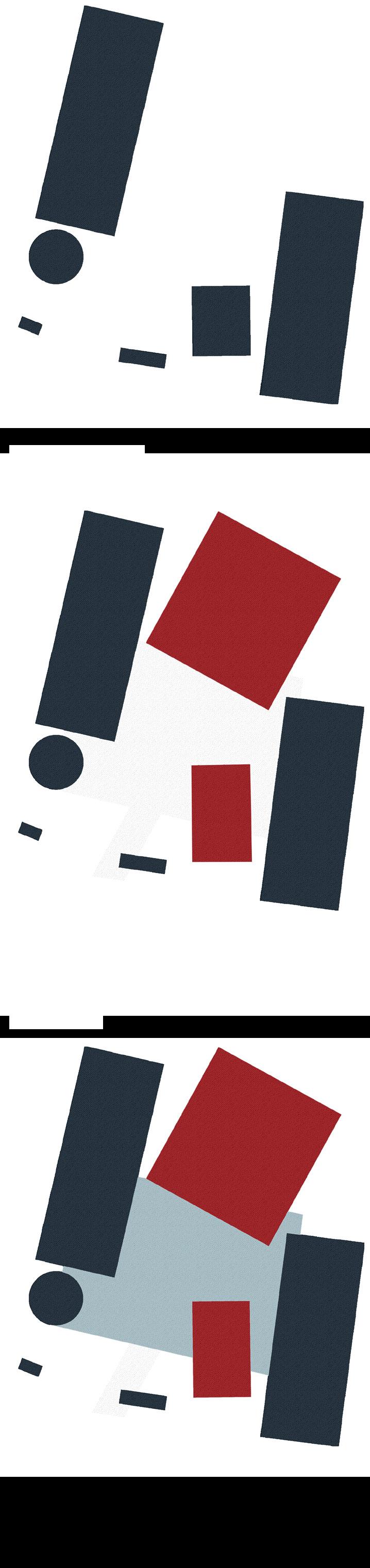

AULE 1_STUDIO MAGLIA URBANA 4_PROIEZIONE DELLE DIRETTRICI PRINCIPALI 2_DIRETTRICI PRINCIPALI 5_GENERAZIONE DELLA GRIGLIA 3_ASSE SULL’AREA DI PROGETTO 6_INTERSEZIONE DEI VOLUMI AULE AULA MAGNA BIBLIOTECA CONNESSIONI DISTRIBUZIONE VERTICALE SALE PROFESSORI LABORATORI AMMINISTRAZIONE PALESTRE SPOGLIATOI CONNESSIONI DISTRIBUZIONE VERTICALE 38 39
SEZIONE LONGITUDINALE 40 41
PIANTA_PIANO TERRA SEZIONE LONGITUDINALE
PIANTA_PIANO
SEZIONE TRASVERSALE SEZIONE LONGITUDINALE 42 43
PRIMO

DETTAGLIO

ROOF

1_White asbestos panels 6.5mm

2_Concrete screed 50mm

3_Bituminous sheath 3mm

4_OSB panel 15mm

5_Ventilation strips 60mm

6_Rockwool Hardrock Energy panel 100mm

7_Rockwool Durok Energy panel 80mm

8_Vapour barrier

9_Wood paneling 150x20mm

10_Laminated wood beam 120x240mm

EXTERNAL WALL

1_White asbestos panels 6.5mm

2_Rockwool Red Art Rasante 5mm

3_Rockwool Frontrock Max Plus panel 100mm

4_XLAM 100mm

5_Air cavity 5mm

6_Rockwool Acoustic 225 Plus panel 40mm

7_Fiber reinforced gypsum sheet 12.5mm

8_Plaster covering 12.5mm

1st FLOOR

1_White concrete panels 15mm

2_Sole plate with welded reinforcing 40mm

3_Rockwool Steprock panel 40mm

4_Vapour barrier

5_Facilities screed 60mm

6_XLAM 200mm

7_Rockwool Frontrock Max Plus panel 50mm

8_Rockwool Red Art Rasante 5mm

9_Asbestos panels 6.5mm

WINDOW

1_Shuco AWS 105 CC.HI 74.5mm

2_SunGuard SuperNatural SN 62/34 6-12-4-12-4mm

GROUND FLOOR

1_Concrete panels 15mm

2_Screed 40mm

3_Rockwool Durok Energy panel 100mm

4_Rockwool Hardrock Energy panel 100mm

5_Facilities screed 65mm

6_Waterproof sheath

7_Sole plate with welded reinforcinf

8_Air cavity 400mm

9_Foundation screed 100mm

10_Concrete foundation beam 800x400mm

11_Concrete foundation beam 300x500mm

EXTERIOR

1_Concrete panels 15mm

2_Screed 150mm

44 45

Stadio residenziale_New York

La scelta si concentra sull’idea di convertire definitivamente l’intero progetto iniziale in edifici residenziali dopo la fine dell’evento.

Lo stadio è composto da una struttura modulare in acciaio per 40000 spettatori. Le quattro torri in acciaio egli angoli sono progettate per sostenere la copertura, ospitare spazi a diverse funzioni e allo stesso tempo ospitare gli alloggi per visitatori e addetti ai lavori. Altre quattro torri ospiteranno un parcheggio e un teatro al servizio dell’impianto.

Dopo la manifestazione sportiva, le unità residenziali sono pensate per essere inserite all’interno della struttura esistente. La copertura e le sedute verranno rimosse per adattare la rimanente struttura a pannelli come brise-soleils per i balconi, definendo così nuovi fronti degli edifici. Entrate e collegamenti verticali rimarranno invariate. Le torri saranno convertiti in spazi espositivi

STADIUM

VERTICAL DISTRIBUTION

RESIDENTIAL STEEL TOWERS: CAR PARKING THEATER RESIDENTIAL BUILDINGS RESIDENTIAL GARDENS

STADIUM STEEL TOWERS: COVERAGE SUPPORT FANS / PLAYERS ACCOMODATION PUBLIC PARK SOCCER FIELD

SPORT-CENTRE TOWERS: HOTEL WELLNESS CENTRE MULTIPURPOSE SPACES SWIMMING POOL

HORIZONTAL DISTRIBUTION

PARKING

COMMERCIAL

SPACES / RESTAURANTS

PRESS / VIP

LOUNGE

RESTROOMS

LOCKER

RESIDENTIAL

VERTICAL DISTRIBUTION

RESIDENTIAL STEEL TOWERS: CAR PARKING THEATER RESIDENTIAL BUILDINGS RESIDENTIAL GARDENS

STADIUM STEEL TOWERS: EXIBITION CENTRE FOOTBALL MUSEUM COWORKING SPACES LIBRARY PUBLIC PARK RESIDENTIAL GARDENS

SPORT-CENTRE TOWERS: HOTEL WELLNESS CENTRE MULTIPURPOSE SPACES SWIMMING POOL

HORIZONTAL DISTRIBUTION

PARKING

COMMERCIAL

SPACES / RESTAURANTS

APARTMENTS BALCONIES

STADIUM RESIDENTIAL
