Precinct Plans for All In Exhibition

Page 1

BROMPTON GASWORKS REWILDED

PRECINCT PLANS
All-In Exhibition 12.06.2024
Prepared by Miah Thorpe

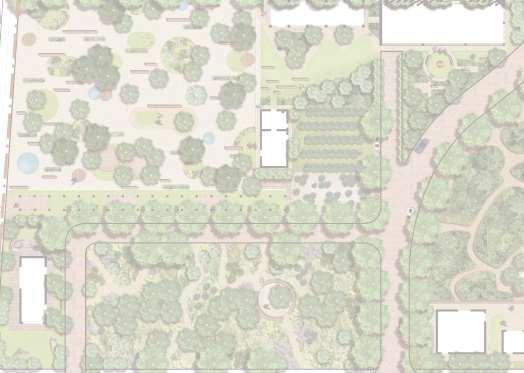

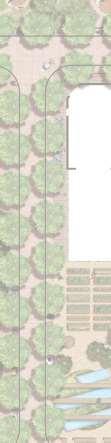

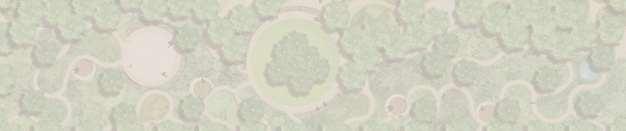

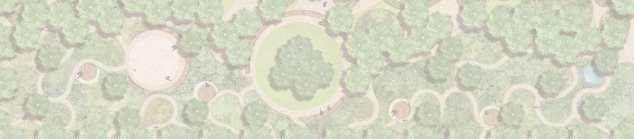

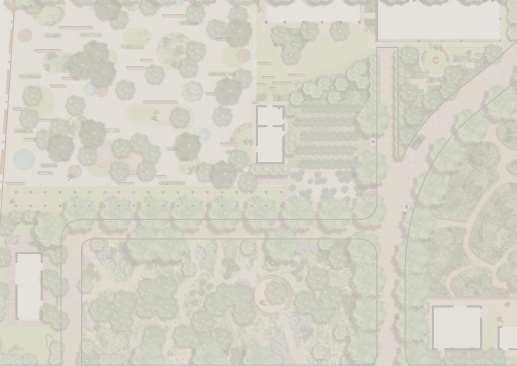

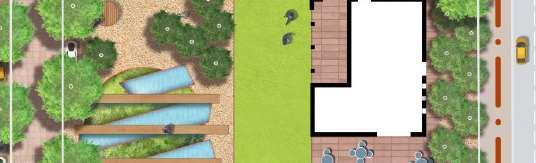

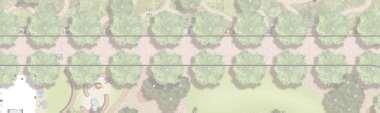

LANDSCAPE PLAN 50 20 10 0 1:1000 1 1 2 2 3 3 4 4 5 5 6 6 7 7 8 8 9 9 10 10 11 11 12 12 13 13 14 14 15 15 16 16 17 17 18 18 19 19

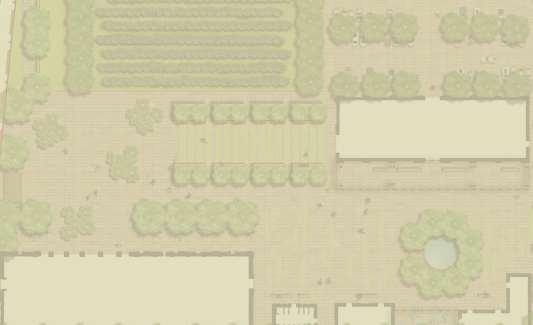

COMMUNITY GARDENS ZONE

50 20 10 0 1:1200
LANDSCAPE CHARACTERS
HERITAGE ZONE BREWERY ZONE SENSORY GARDENS ZONE BIODIVERSITY GARDENS ZONE

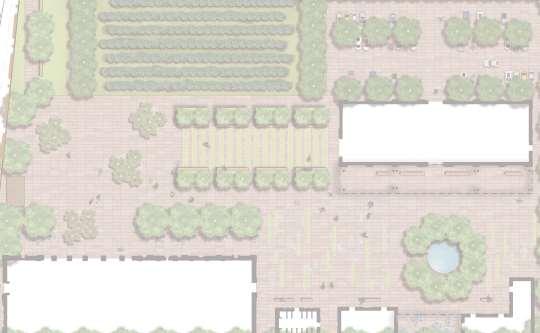

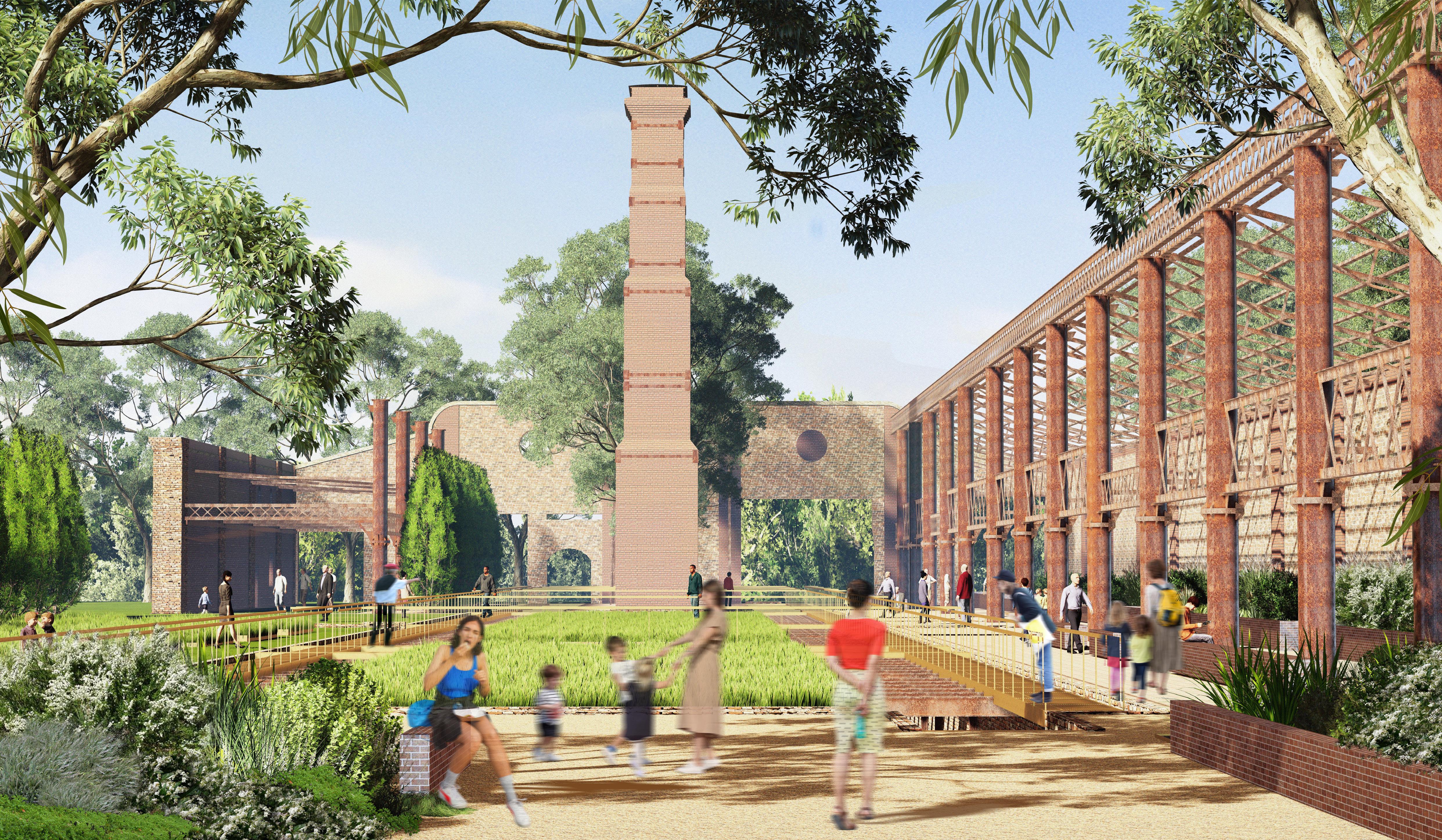

25 10 5 0 1:500 HERITAGE ZONE

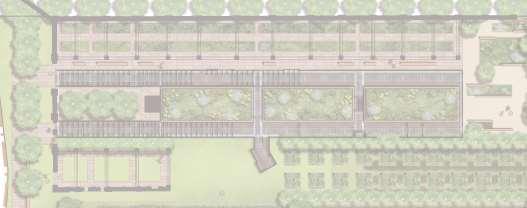

ZONE - FORMAL GARDENS, WEST

Trees / Tall Shrubs

Callitris gracilis Kunzea ambigua

Small Shrubs

Correa glabra Dodonaea viscosa

Climbers / Creepers

Hardenbergia violacea ‘White Out’ Myoporum parvifolium

Pandorea pandorana ‘Snowbells’ Scaevola albida

Grasses

Dianella longifolia var. grandis Microlaena stipoides

Weeping Grass Microlaena stipoides Pale Fan Flower Scaevola albida Rock Correa Correa glabra Creeping Boobialla Myoporum parvifolium Native Pine Callitris gracilis Pale Flax Lily Dianella longifolia var. grandis Pandorea Snowbells Pandorea pandorana ‘Snowbells’ White Kunzea Kunzea ambigua Hardenbergia ‘White Out’ Hardenbergia violacea ‘White Out’
• • • •
Hopbush Dodonaea viscosa
HERITAGE

HERITAGE ZONE - EVENTS AND AMENITY, EAST

Trees / Tall Shrubs

Cupaniopsis anacardioides

Eucalyptus cinerea

Eucalyptus sepulcralis

Kunzea ambigua

Leucadendron salignum

Syzygium smithii

Small Shrubs

Chamelaucium uncinatum

Chrysocephalum apiculatum

Correa glabra

Eremophila nivea

Grevillea barklyana

Hardenbergia violacea ‘White Out’

Climbers / Creepers

Myoporum parvifolium

Silver Dollar Tree Eucalyptus cinerea Rock Correa Correa glabra Common Lilly Pilly Syzygium smithii Common Sunshine Conebush Leucadendron salignum Creeping Boobialla Myoporum parvifolium Flowering Gum Fairy Floss Tuckeroo Cupaniopsis anacardioides Silly Eremophila Eremophila nivea White Kunzea Kunzea ambigua Geraldton Wax Chamelaucium uncinatum Common Net Bush Hardenbergia ‘White Out’ Hardenbergia violacea ‘White Out’
• • • • •
Yellow Buttons Chrysocephalum apiculatum Flowering Gum Baby Orange
e e
Gully Grevillea Grevillea barklyana
a a
Weeping Mallee Eucalyptus sepulcralis

Groundcover

Pale Flax Lily Dianella longifolia var. grandis Grasses Dianella longifolia var. grandis Lomandra ’Little Con’ Poa labillardierei Common Tussock-Grass Poa labillardierei ‘Little Con’ Lomandra ’Little Con’ Kangaroo Paw ‘Big Red’
• • • • • HERITAGE
Banskia ‘Birthday Candles’
ZONE
25 10 5 0 1:500

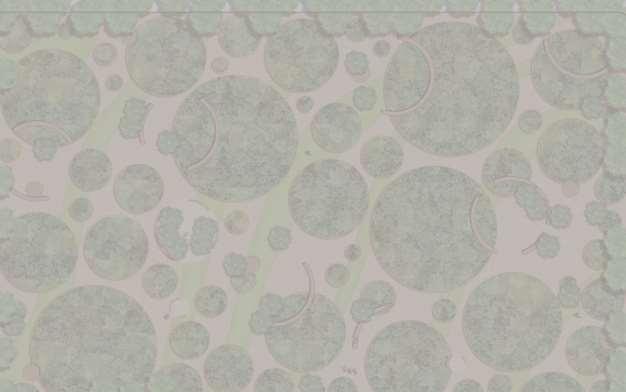

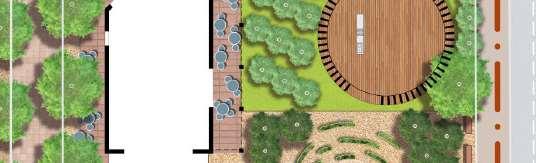

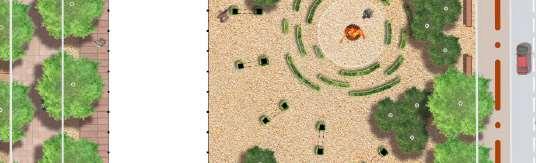

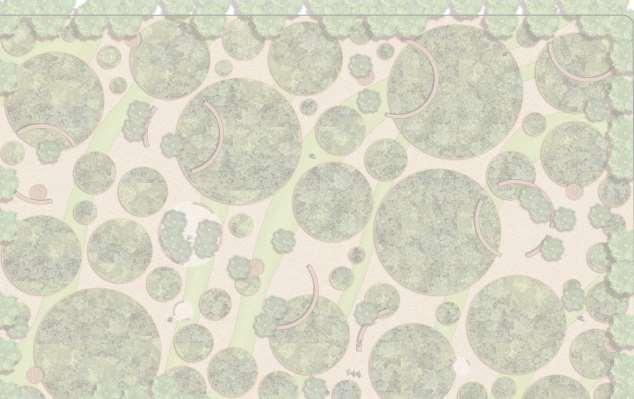

SENSORY GARDENS ZONE
Eucalyptus leucoxylon copse in centre

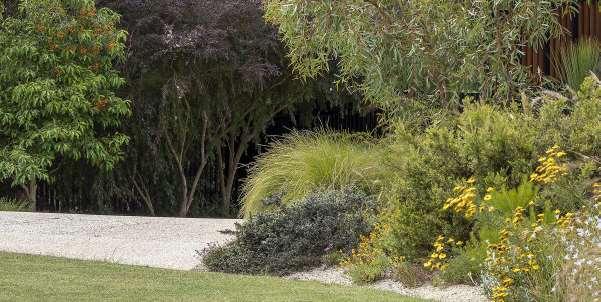

PRECEDENTS

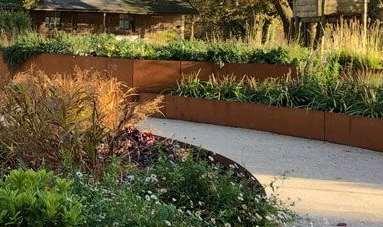

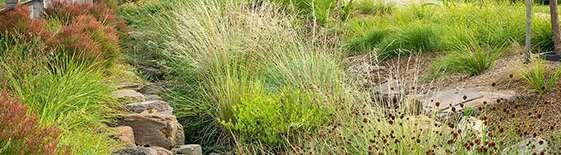

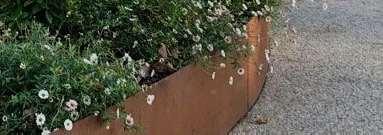

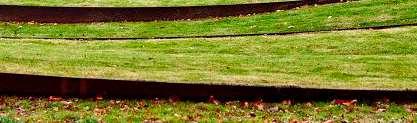

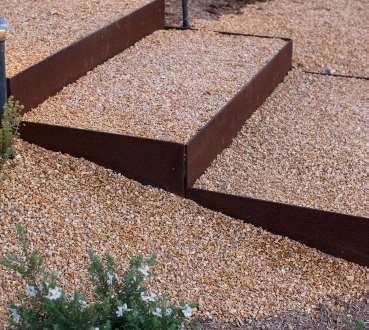

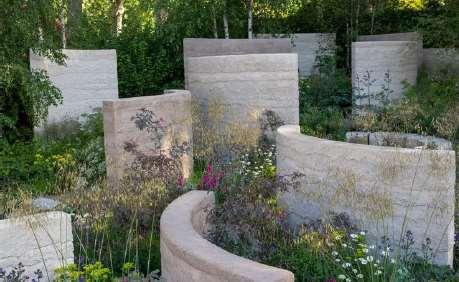

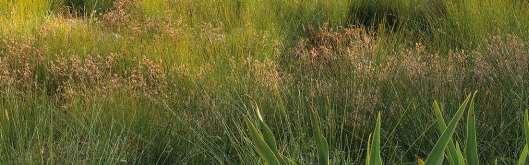

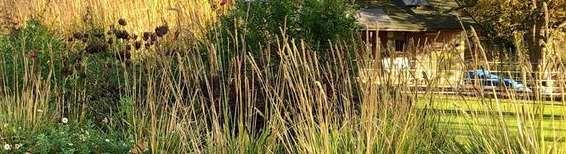

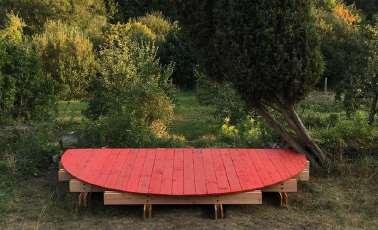

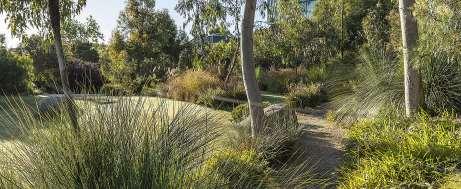

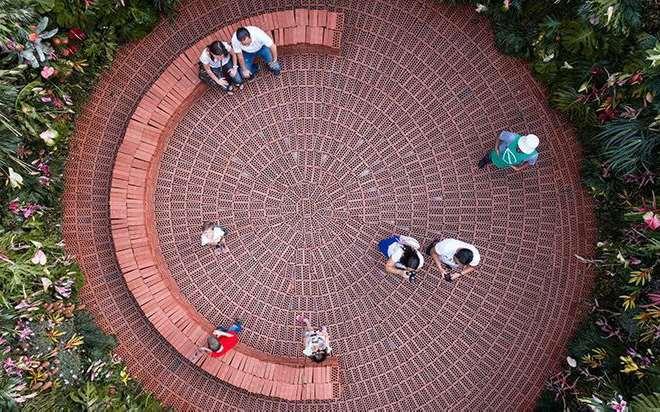

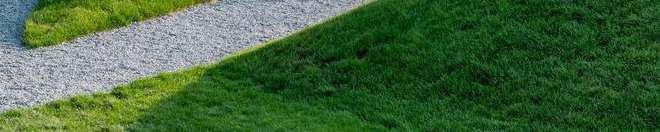

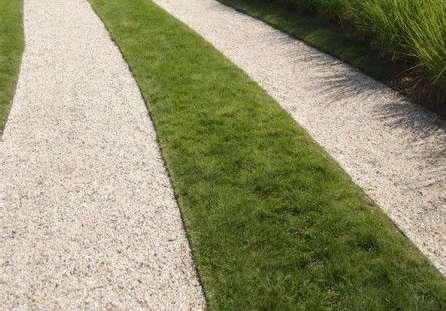

Circular Corten Steel Garden Beds Semi-circular Walls Intersecting Timber Seating Immersed Wilded Plantings Grass Strips

SENSORY GARDENS ZONE -

KEYSTONE GARDENS

Trees / Tall Shrubs

Acacia retinoides var. retinode

Allocasuarina verticillata

Eucalyptus camaldulensis

Eucalyptus leucoxylon

Grevillea rosmarinifolia ‘Pryor Hybrid’

Leptospermum lanigerum

Melaleuca halmaturorum

Small Shrubs

Chrysocephalum apiculatum

Dodonaea viscosa

Grevillea lavandulacea

Hakea nodosa

Lawrencia squamata

Maireana decalvans

River Red Gum Eucalyptus camaldulensis
• • •
Tangled lignum Lawrencia squamata Maireana decalvans South Australian Blue Gum Eucalyptus leucoxylon Wooly Teatree Leptospermum lanigerum Drooping Shea-Oak Allocasuarina verticillata South Australian Swamp Paperbark Melaleuca halmaturorum Lavender Grevillea Grevillea lavandulacea Scarlet Banksia Yellow Hakea Hakea nodosa Sweet Bursaria Grevillea ‘Pryor’s Hybrid’ Grevillea rosmarinifolia ‘Pryor Hybrid’ Swamp Wattle Acacia retinoides var. retinode Hopbush Dodonaea viscosa Yellow Buttons Chrysocephalum apiculatum

SENSORY GARDENS ZONE - KEYSTONE GARDENS

Climbers / Creepers

Hardenbergia violacea

Hardenbergia violacea ‘White Out’

Myoporum parvifolium

Grasses

Dianella longifolia var. grandis

Craspedia globosa

Lomandra ’Little Con’

Poa labillardierei

Themeda triandra

Wahlenbergia stricta

Groundcover

nutans

Scaevola aemula

Einadia ‘Little Con’ Lomandra ’Little Con’ Fairy Fan-Flower Scaevola aemula Common Tussock-Grass Poa labillardierei Tall Bluebell Wahlenbergia stricta
• • •
Billy Buttons Craspedia globosa Kangaroo Grass Themeda triandra Climbing Saltbush Einadia nutans Banskia ‘Birthday Candles’ Creeping Boobialla Myoporum parvifolium Pale Flax Lily Dianella longifolia var. grandis Purple Coral Pea Hardenbergia violacea Hardenbergia ‘White Out’ Hardenbergia violacea ‘White Out’

SENSORY GARDENS ZONE

- KITCHEN GARDENS (REFER APPENDIX B)

Trees / Tall Shrubs

Acacia ligulata

Acacia victoriae

Dodonaea viscosa

Eremophila longifolia

Pittosporum angustifolium

Santalum acuminatum

Xanthorrhoea quadrangulata

Small Shrubs

Astroloma humifusum

Enchylaena Tomentosa

Grevillea lavandulacea

Nitraria billardieri

Climbers / Creepers

Hardenbergia violacea

Grasses

Dianella revoluta

Apium prostratum

Weeping Pittosporum Pittosporum angustifolium Native Cranberry Astroloma humifusum Sandhill Wattle Acacia ligulata Berrigan Eremophila longifolia Silvia Banksia Gundabluie Acacia victoriae
• • • •
Ruby Saltbush Enchylaena Tomentosa Hopbush Dodonaea viscosa Lavender Grevillea Grevillea lavandulacea Mount Lofty Grass Tree Xanthorrhoea quadrangulata Sweet Quandong Santalum acuminatum Fragrant Saltbush Nitre Bush Nitraria billardieri Purple Coral Pea Hardenbergia violacea Blueberry Lily Dianella revoluta Sea Cellery Apium prostratum

SENSORY GARDENS ZONE - KITCHEN GARDENS (REFER

Groundcover

Acrotriche depressa

Carpobrotus rossii

Kunzea pomifera

Lotus australis

Microseris lanceolata

Oxalis perrenans

Tetragonia implexicoma

Tetragonia tetragonoides

Thysanotus patersonii

Twining Fringe Lily Thysanotus patersonii New Zealand Spinach Tetragonia tetragonoides Bower Spinach Tetragonia implexicoma
• • • •
Murnong Yam Daisy Microseris lanceolata Native Oxalis Oxalis perrenans Austral Trefoil Lotus australis Pig Face Carpobrotus rossii Muntries Kunzea pomifera Apple Berry Native Currant Acrotriche depressa
APPENDIX B)
25m 10 5 0 1:500 BREWERY ZONE

PRECEDENTS

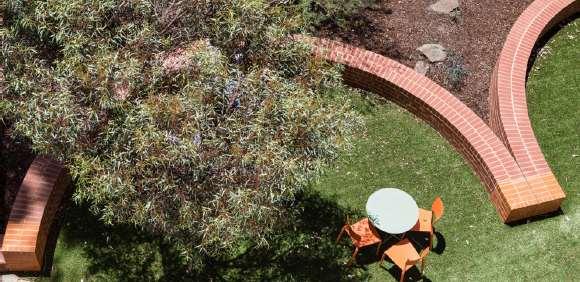

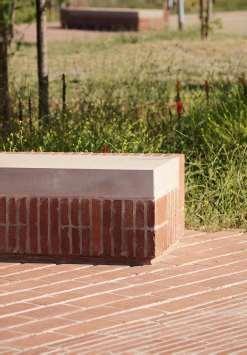

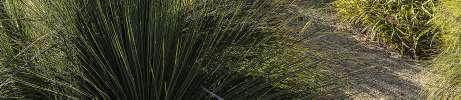

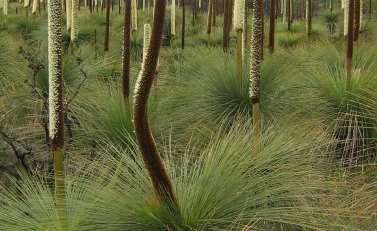

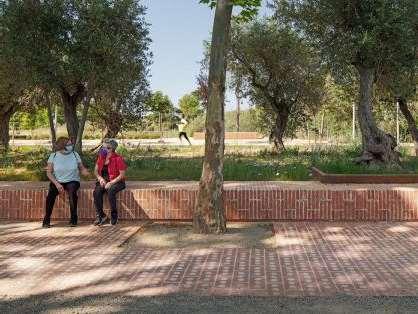

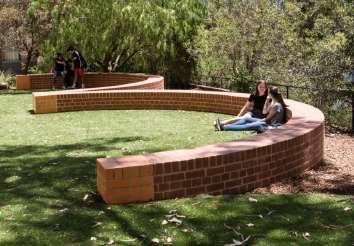

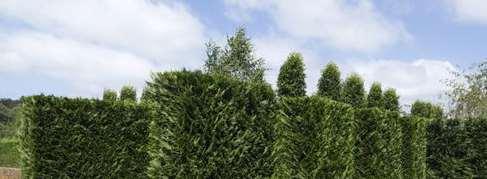

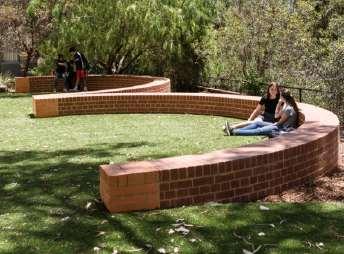

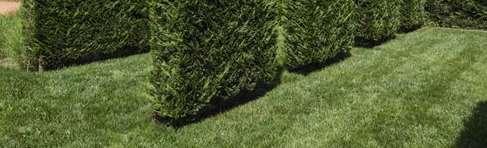

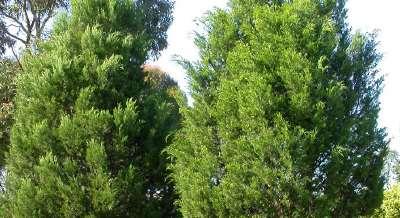

Redbrick Pughole Follies Callitris gracilis for a curated landscape Semi-circular Red Brick Seating Semi-circular Red Brick Seating Hedge Walls Corten Steel Garden Beds Xanthorrhea Grove

Trees / Tall Shrubs

Cupaniopsis anacardioides

Eucalyptus cinerea

Eucalyptus sepulcralis

Kunzea ambigua

Leucadendron salignum

Syzygium smithii

Small Shrubs

Chamelaucium uncinatum

Chrysocephalum apiculatum

Correa glabra

Eremophila nivea

Grevillea barklyana

Hardenbergia violacea ‘White Out’

Climbers / Creepers

Myoporum parvifolium

BREWERY ZONE
Silver Dollar Tree Eucalyptus cinerea Rock Correa Correa glabra Common Lilly Pilly Syzygium smithii Common Sunshine Conebush Leucadendron salignum Creeping Boobialla Myoporum parvifolium Flowering Gum Fairy Floss Tuckeroo Cupaniopsis anacardioides Silly Eremophila Eremophila nivea White Kunzea Kunzea ambigua Geraldton Wax Chamelaucium uncinatum Common Net Bush Hardenbergia ‘White Out’ Hardenbergia violacea ‘White Out’
• • • • •
Yellow Buttons Chrysocephalum apiculatum Flowering Gum Baby Orange
e e
Gully Grevillea Grevillea barklyana
a a
Weeping Mallee Eucalyptus sepulcralis

Groundcover

Pale Flax Lily Dianella longifolia var. grandis Grasses Dianella longifolia var. grandis Lomandra ’Little Con’ Poa labillardierei Common Tussock-Grass Poa labillardierei ‘Little Con’ Lomandra ’Little Con’ Kangaroo Paw ‘Big Red’
• • • • • HERITAGE
Banskia ‘Birthday Candles’
ZONE
25m 10 5 0 1:500
GARDENS
BIODIVERISTY

PRECEDENTS

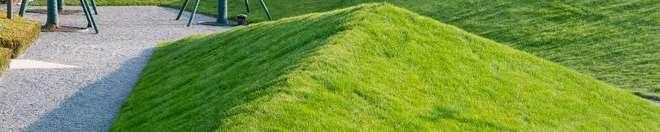

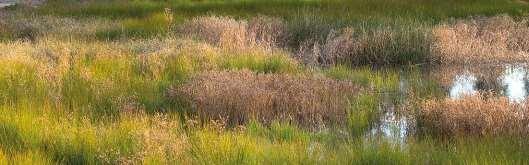

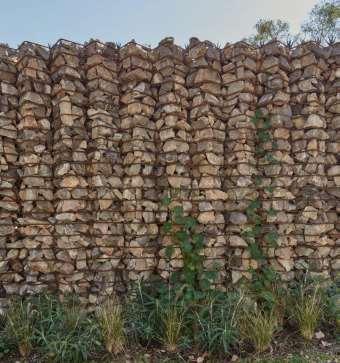

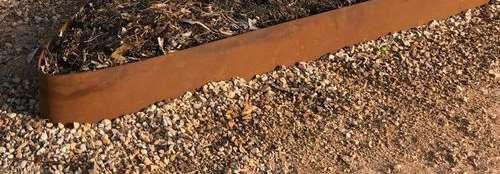

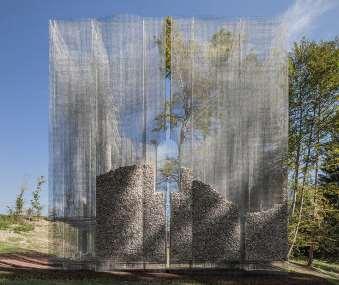

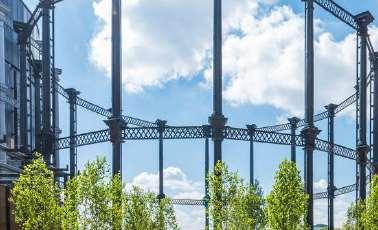

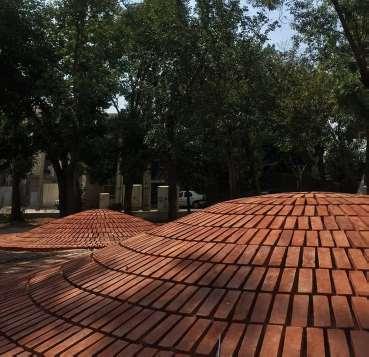

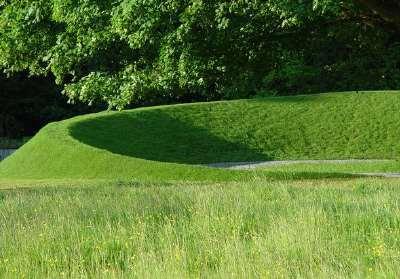

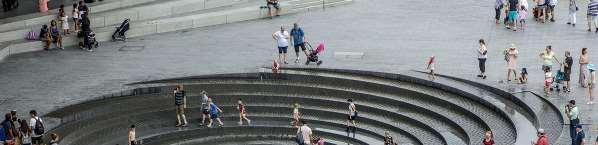

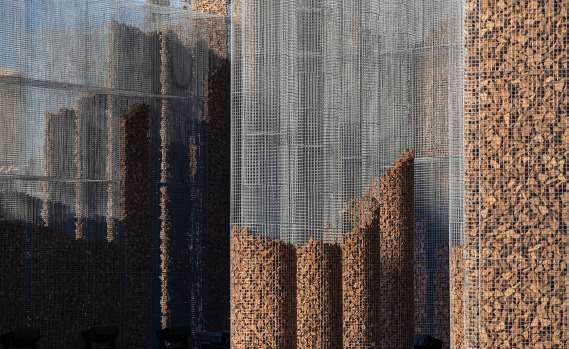

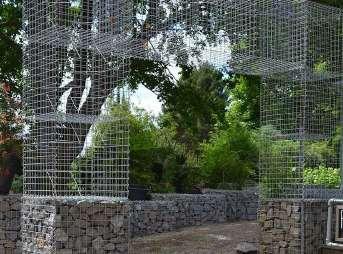

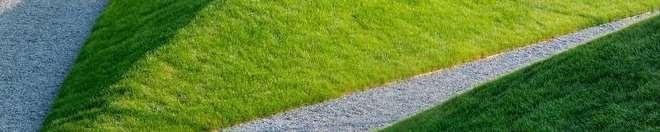

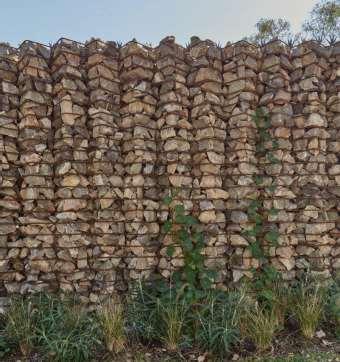

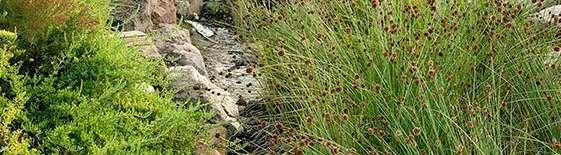

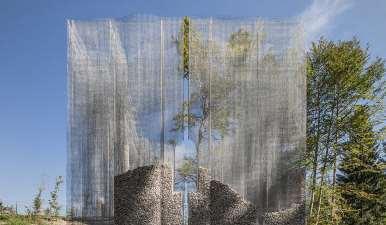

Reused Redbrick Gabion Follies WSUD Ampitheatre Grass Mounds WSUD Species Corten Steel Edging Gas Holder Form

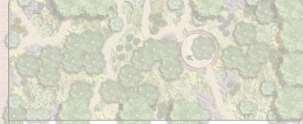

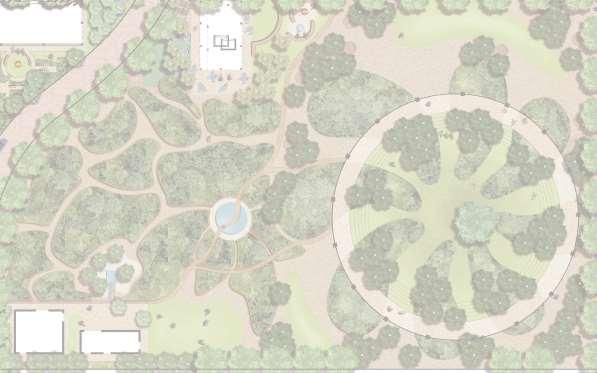

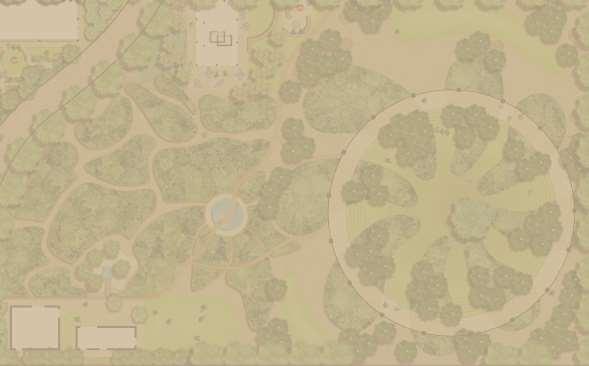

BIODIVERSITY GARDENS ZONE

Trees / Tall Shrubs

Acacia retinoides var. retinode

Allocasuarina verticillata

Eucalyptus camaldulensis

Eucalyptus leucoxylon

Grevillea rosmarinifolia ‘Pryor Hybrid’

Leptospermum lanigerum

Melaleuca halmaturorum

Small Shrubs

Chrysocephalum apiculatum

Dodonaea viscosa

Grevillea lavandulacea

Hakea nodosa

Lawrencia squamata

Maireana decalvans

River Red Gum Eucalyptus camaldulensis
• • •
Tangled lignum Lawrencia squamata Maireana decalvans South Australian Blue Gum Eucalyptus leucoxylon Wooly Teatree Leptospermum lanigerum Drooping Shea-Oak Allocasuarina verticillata South Australian Swamp Paperbark Melaleuca halmaturorum Lavender Grevillea Grevillea lavandulacea Scarlet Banksia Yellow Hakea Hakea nodosa Sweet Bursaria Grevillea ‘Pryor’s Hybrid’ Grevillea rosmarinifolia ‘Pryor Hybrid’ Swamp Wattle Acacia retinoides var. retinode Hopbush Dodonaea viscosa Yellow Buttons Chrysocephalum apiculatum

BIODIVERSITY GARDENS ZONE

Climbers / Creepers

Hardenbergia violacea

Hardenbergia violacea ‘White Out’

Myoporum parvifolium

Grasses

Dianella longifolia var. grandis

Craspedia globosa

Lomandra ’Little Con’

Poa labillardierei

Themeda triandra

Wahlenbergia stricta

Groundcover

Scaevola aemula

Einadia nutans ‘Little Con’ Lomandra ’Little Con’ Fairy Fan-Flower Scaevola aemula Common Tussock-Grass Poa labillardierei Tall Bluebell Wahlenbergia stricta
• • •
Billy Buttons Craspedia globosa Kangaroo Grass Themeda triandra Climbing Saltbush Einadia nutans Banskia ‘Birthday Candles’ Creeping Boobialla Myoporum parvifolium Pale Flax Lily Dianella longifolia var. grandis Purple Coral Pea Hardenbergia violacea Hardenbergia ‘White Out’ Hardenbergia violacea ‘White Out’
25m 10 5 0 1:500

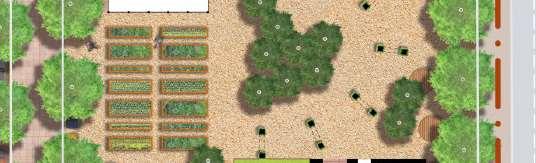

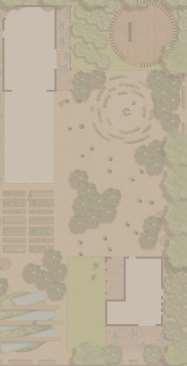

COMMUNITY GARDEN ZONE
Eucalyptus sepulcralis Kunzea ambigua

COMMUNITY GARDEN ZONE

Trees / Tall Shrubs

Cupaniopsis anacardioides

Eucalyptus cinerea

Eucalyptus sepulcralis

Kunzea ambigua

Leucadendron salignum

Syzygium smithii

Small Shrubs

Chamelaucium uncinatum

Chrysocephalum apiculatum

Correa glabra

Eremophila nivea

Enchylaena Tomentosa

Grevillea barklyana

Grevillea lavandulacea

Silver Dollar Tree Eucalyptus cinerea Rock Correa Correa glabra Common Lilly Pilly Syzygium smithii Common Sunshine Conebush Leucadendron salignum Flowering Gum Fairy Floss Tuckeroo Cupaniopsis anacardioides Silly Eremophila Eremophila nivea White Kunzea Kunzea ambigua Geraldton Wax Chamelaucium uncinatum Common Net Bush
• • • • •
Yellow Buttons Chrysocephalum apiculatum Flowering Gum Baby Orange
e e
Gully Grevillea Grevillea barklyana
a a
Weeping Mallee Eucalyptus sepulcralis Ruby Saltbush Enchylaena Tomentosa Lavender Grevillea Grevillea lavandulacea

COMMUNITY GARDEN ZONE

Climbers / Creepers

Hardenbergia violacea

Hardenbergia violacea ‘White Out’

Myoporum parvifolium

Grasses

Dianella longifolia var. grandis

Craspedia globosa

Lomandra ’Little Con’

Poa labillardierei

Themeda triandra

Wahlenbergia stricta

Groundcover

Scaevola aemula

Einadia nutans ‘Little Con’ Lomandra ’Little Con’ Fairy Fan-Flower Scaevola aemula Common Tussock-Grass Poa labillardierei Tall Bluebell Wahlenbergia stricta
• • •
Billy Buttons Craspedia globosa Kangaroo Grass Themeda triandra Climbing Saltbush Einadia nutans Banskia ‘Birthday Candles’ Creeping Boobialla Myoporum parvifolium Pale Flax Lily Dianella longifolia var. grandis Purple Coral Pea Hardenbergia violacea Hardenbergia ‘White Out’ Hardenbergia violacea ‘White Out’

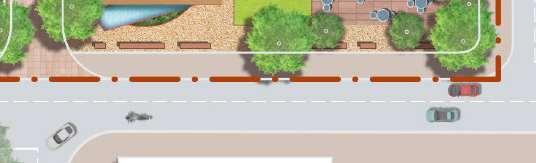

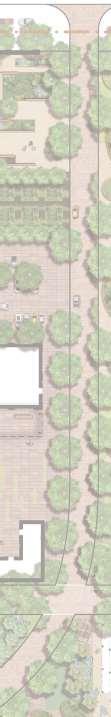

EAST STREET - CYCLIST PARKING BAYS

2m 1 0.5 0 1:5 A A
WSUD 2m 1 0.5 0 1:5
EAST STREET -

SECOND STREET - VEHICLE PARKING

2m 1 0.5 0 1:5 C C
WSUD 2m 1 0.5 0 1:5 D D
SECOND STREET -

LANDSCAPE FURNITURE AND MATERIALS INDICATIVE

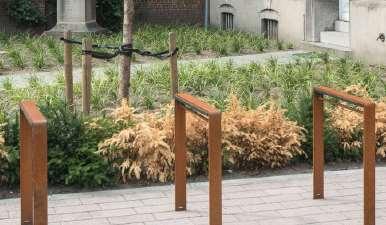

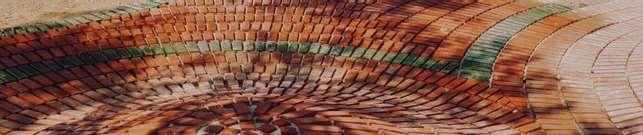

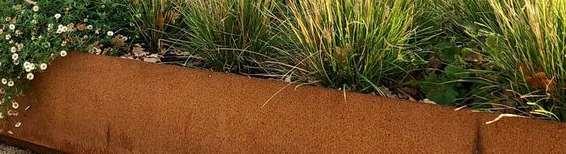

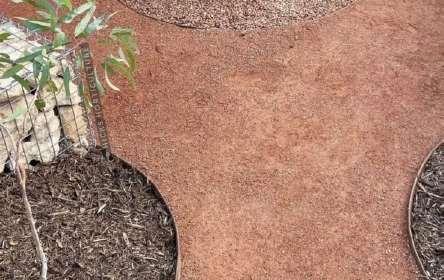

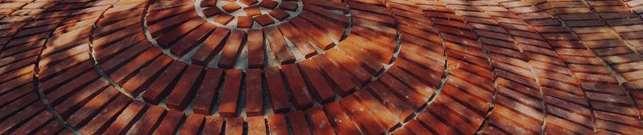

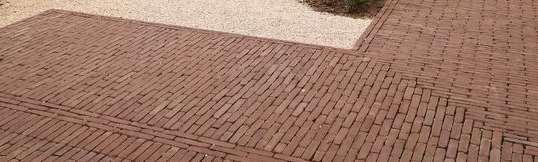

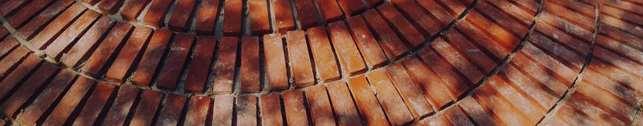

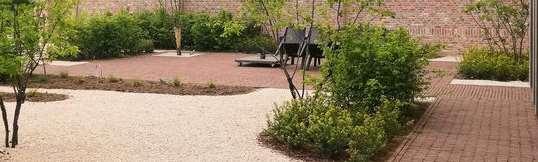

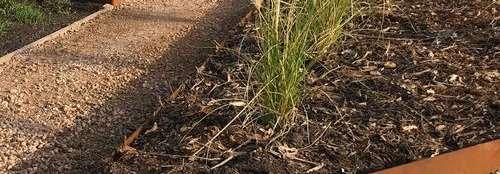

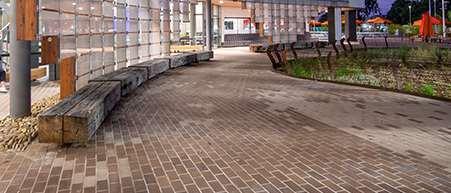

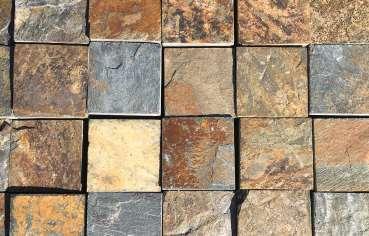

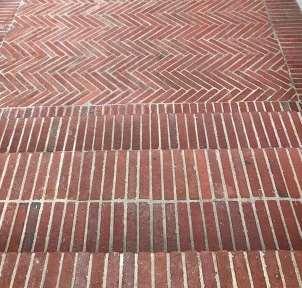

Feature Redbrick Paving Kattmantoo Bluestone Setts Reused Redbrick Gabion Structures Custom Redbrick Furniture Corten Steel Bike Racks Fine Gravel Secondary Paths Tumbled Stone Gravel Paths
