MERNO YOUSRA

2023

PORTFOLIO

-LE THÉÂTRE ÉPHÉMÈRE- Paris

-VILLAS ATELIERS ET PLACE PUBLIQUE - Pantin

-MAISON À PATIO - Contexte théorique

-LE PETIT IMMEUBLE - Rue Orfila Paris XXème

-L’ÉCOLE, L’ÉQUIPEMENT ET LE MONUMENT - Pantin

-RÉHABILITATION DES ACIÉRIES DE CHAMPAGNOLES - Rue Jules Ferry, La Courneuve

-LISIÈRES D’UNE « VILLE NATURELLE » - Contexte théorique en lisière de bois.

- VILLE, ANALYSE URBAINE ET ÉDIFICE - Neuilly- sur-Marne

-INSTALLATION ÉPHÉMÈRE - LabASE Guadalajara, Mexique

-CONECTA - Colonia americas, Guadalajara

-LA FISSURE - Clause Bois Badeau, Bretigny -sur-Orge

-REMANIER LE TISSU INDUSTRIEL POUR HABITER LE GRAND PARIS - Zac Sud

Confluence Saint-Denis

-CONSTRUCTION D’UN DOJO - Malaunay

-CONSTRUCTION DE 27 LOGEMENTS - Osny (Projet lauréat)

-CONSRUCITON D’UN GROUPE SCOLAIRE - Colombes

-RÉHABILITATION DE DEUX MAISONS INDIVIDUELLES - Ault

-RÉHABILITATION D’UNE TOUR DE LOGEMENT - Poissy (Projet lauréat)

-63LOGEMENTS - Gentilly `

-110 LOGEMENTS SOCIAUX -Pantin

-LA FOLIE CORAIL 60 LOGEMENTS - Montpelier

-CONSTRUCTION DE 60 LOGEMENTS - Saint-Cyr l’école (Projet lauréat)

4 5 INDEX INDEX

GROUPE SCOLAIRE A COLOMBES

Groupe scolaire suivant un principe de libération de la pleine terre

2022 - Nomade architectes

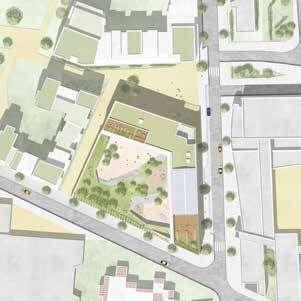

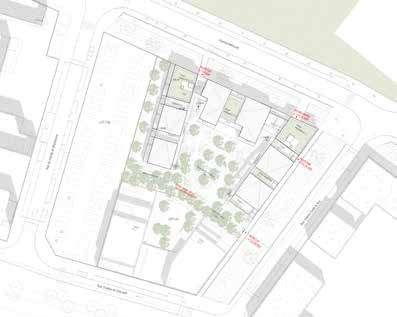

Plandemasse

•Groupe scolaire en structure bois, avec un socle en béton de site stratifié, et conception d’une cour oasis en pleine terre

•Projet en conception-réalisation en lots séparés en binôme

•Coordination équipe de 10 entreprises

•Réalisation de la 3D, des plans, coupes et détails sur Archicad

•Réalisation des rendus texturés sur Photoshop

•Réalisation du support d’oral interactif

Vuedepuislarampepaysagéeverslacourmaternelle

-PerspectiveréaliséparLotoarchilab

6 7 2022 | Nomade Architectes | GROUPE SCOLAIRE A COLOMBES 2022 | Nomade Architectes | GROUPE SCOLAIRE A COLOMBES

Entrée principale Entrée secondaire technique Accès livraison Cour élémentaire Bute végétale accès R+2 Parvis Cour maternelle Forêt Jardin périscolaire Béton aire jeux en copeaux de bois Casquette coursive Terrasse plateau d’évolution Terrasse bibliothèque jardin pédagogique Terrasse du personnel Toiture végétalisée Bacs plantés périphériques CTA dissimulé 10 13 16 BOULEVARD NLANDE

Rampe paysagère

Terrasse plantée

Couronnement bois

Transparence

Socle béton

Forêt

Bd de Finlande

Cour en pleine terre

Parvis

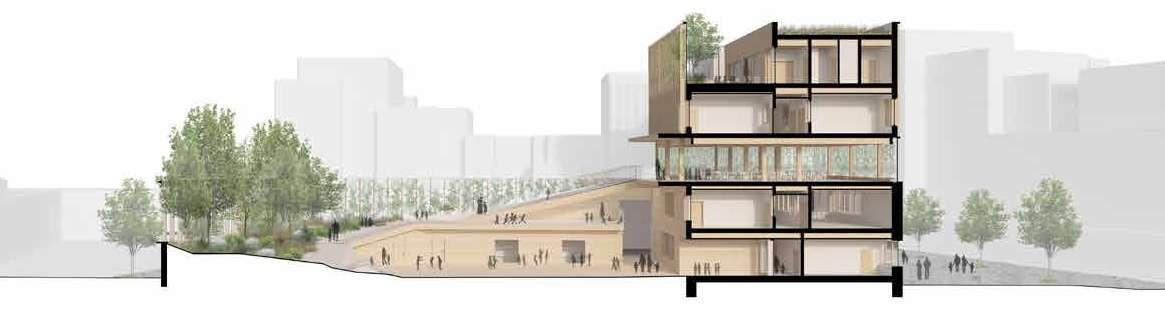

Coupeperspectived’ensemble

CoupesurterrasseR+4

10 11 2022 | Nomade Architectes | GROUPE SCOLAIRE A COLOMBES 2022 | Nomade Architectes | GROUPE SCOLAIRE A COLOMBES

27 LOGEMENTS À OSNY - LAURÉAT

Conception de 27 logements dans une parcelle accidentée

2022 - Nomade architectes

•Concours mené en autonomie

•Complexité topographique (déclivité de 8m)

•Etude capacitaire et conception

•Analyse détaillée du contexte géographique et historique du site

•Réalisation des rendus texturés sur Photoshop

•Réalisation de la 3D, des plans, coupes et détails sur Archicad

Planderez-de-chaussée

12 13 2021 | NOMADE ARCHITECTES| LOGEMENTS À OSNY

2021 | NOMADE ARCHITECTES| LOGEMENTS À OSNY

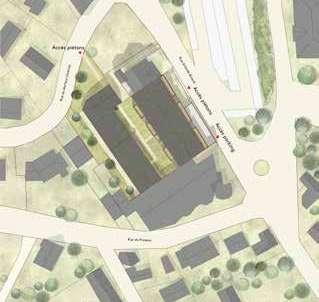

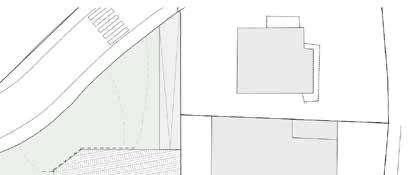

Plandemasse

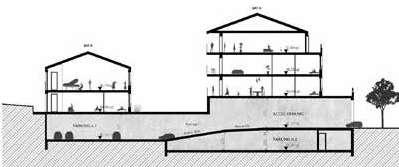

Coupetransversale

14 15 2021 | NOMADE ARCHITECTES| LOGEMENTS À OSNY 2021 | NOMADE ARCHITECTES| LOGEMENTS À OSNY Vuedelatranchedelogementssecondairedonnantsurcour Vuedubâtimentprincipaldepuislarue

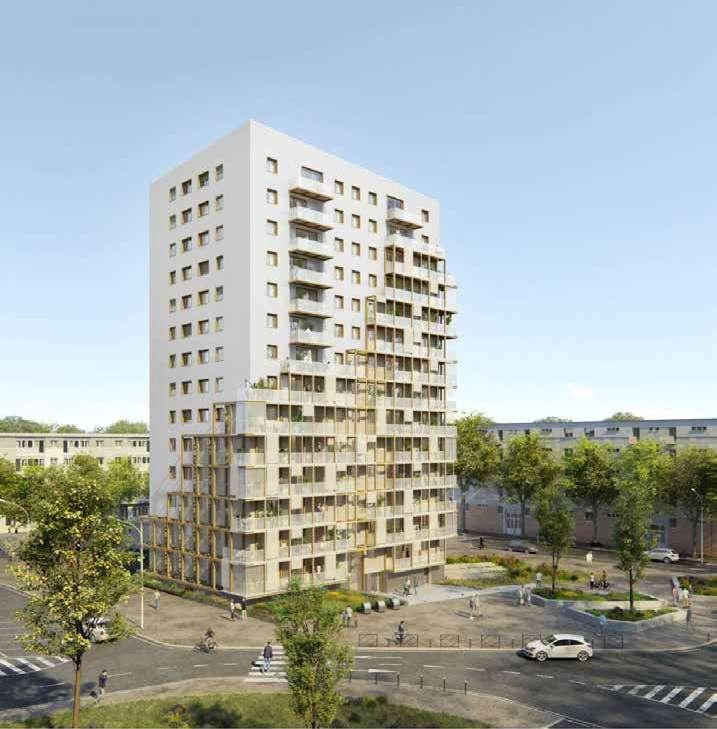

LA TOUR CORNEIL

RÉHABILITATION À POISSY - LAURÉAT

2022 - Nomade architectes

•Réhabilitation et résidentialisation d’une tour de logement

•Ajout d’une structure rapportée pour l’ajout d’espaces extérieurs

•Proposition du décaisser un demi-niveau pour la restructuration du sous-sol condamné au profit des espaces communs.

•Concours mené en autonomie

•Conception et coordination du groupement

•Réalisation des rendus texturés sur Photoshop

•Réalisation de la 3D, des plans, coupes et détails sur Archicad

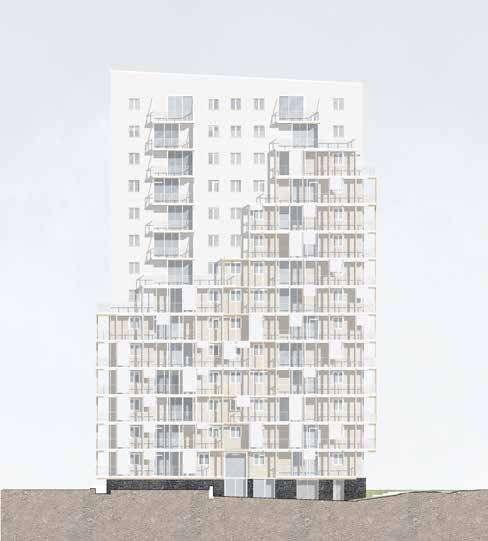

Façadedepuisla voiepublique

16 17

2022 | Nomade Architectes | LA TOUR CORNEIL 2022 | Nomade Architectes | LA TOUR CORNEIL

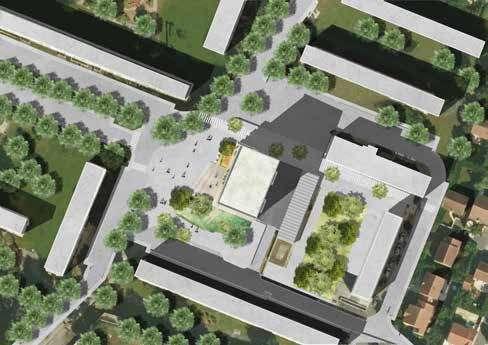

Plandemasse

18 19 2022 | Nomade Architectes | LA TOUR CORNEIL 2022 | Nomade Architectes | LA TOUR CORNEIL

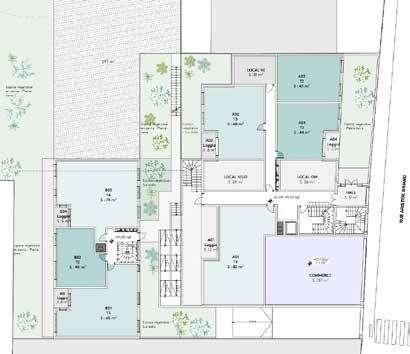

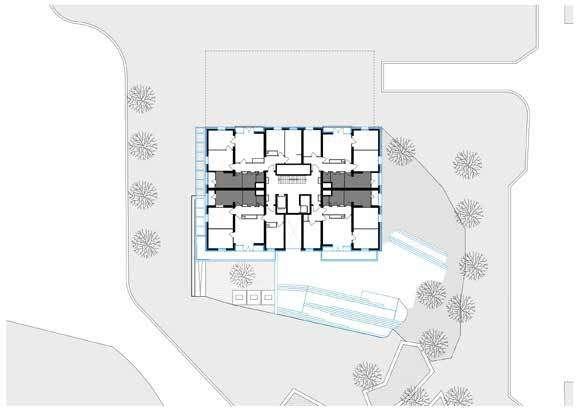

Planderez-de-chaussée

RÉSIDENCE SOCIALE

-ÉTUDES-

110 logements dans une résidence sociale à Pantin 2023 - ITAR architectures

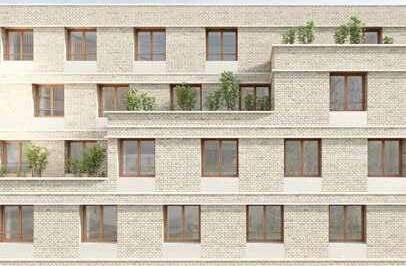

•Construction en FOB et revêtement en briques de réemploi.

•Phases Esquisse, APS, APD et PC

•Echange avec cycle-up afin d’anticiper et planifier le processus de réemploi

20 21 2023 | ITAR architecture | 110 LOGEMENTS À PANTIN 2023 | ITAR architecture | 110 LOGEMENTS À PANTIN

R+0 NGF 49.20 R+1 NGF 52.79 R+2 NGF 55.51 R+3 NGF 58.23 R+4 NGF 60.95 R+5 NGF 63.67 TOITURE NGF 66.53 VOIE NOUVELLE Limite de propriété Hauteur max 20m Niveau max R+5 Limite sur voie JARDIN PUBLIC Gestion limite nature de clôture /barrière végétale /bute paysagère ? +50.22 +49.20 3.27 2.86 2.72 2.72 2.72 2.72 3.59 17.00 3.00 DATE PLANCHE N° ECHELLE Tel: 01 43 57 44 50 ADOMA INDICE 100-104 avenue de France, Paris 13ème ITAR ARCHITECTURES 66 rue de Turenne, 75003 Paris AIDA ACOUSTIQUE Tel: 01 44 93 72 04 SIBAT Tel: 04 50 69 48 32 Atelier LJN Tel: 01 43 55 41 00 PHASE APS Tel: 01 80 52 40 68 Comme indiqué Réalisation d’une résidence sociale de 110 logements ZAC Pantin Gare Ecoquartier Lot 10a CP 01 CP2_TR 24/03/2023 CP 01 0 Coupe transversale 29.99 22.32 R+3R+3R+4 +64.79 +67.53 +62.01 +62.01 +53.85 +59.29 49.36 N

Plandemasse

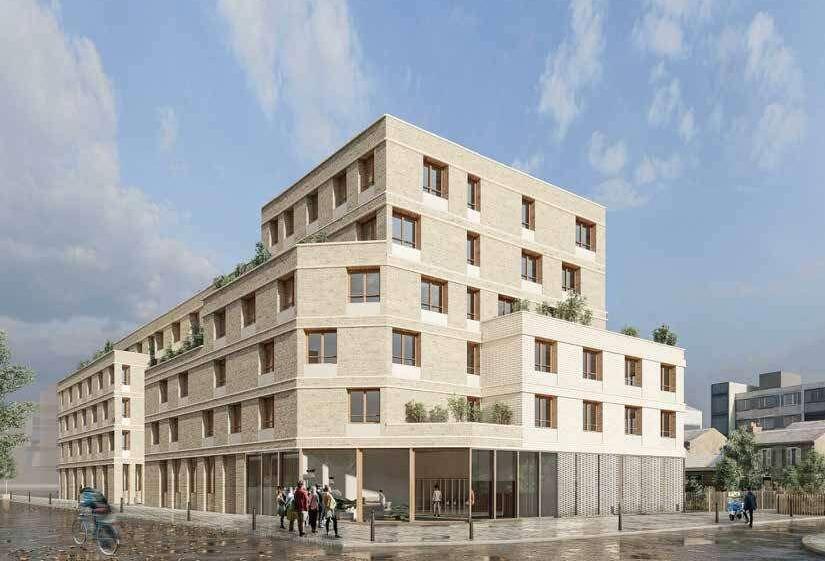

22 23 DATE PLANCHE N° ECHELLE Tel: 01 43 57 44 50 ADOMA INDICE 100-104 avenue de France, Paris 13ème ITAR ARCHITECTURES 66 rue de Turenne, 75003 Paris AIDA ACOUSTIQUE Tel: 01 44 93 72 04 SIBAT Tel: 04 50 69 48 32 Atelier LJN Tel: 01 43 55 41 00 PHASE APS Tel: 01 80 52 40 68 Réalisation d’une résidence sociale de 110 logements ZAC Pantin Gare Ecoquartier Lot 10a PERS 02 Vue angles rues -rue du centre et voie nouvelle 24/03/2023 PERS 02 0 DATE PLANCHE N° ECHELLE Tel: 01 43 57 44 50 ADOMA INDICE 100-104 avenue de France, Paris 13ème ITAR ARCHITECTURES 66 rue de Turenne, 75003 Paris AIDA ACOUSTIQUE Tel: 01 44 93 72 04 SIBAT Tel: 04 50 69 48 32 Atelier LJN Tel: 01 43 55 41 00 PHASE APS Tel: 01 80 52 40 68 Réalisation d’une résidence sociale de 110 logement ZAC Pantin Gare Ecoquartier Lot 10a SR 002 ET COMPOSITION DES MURS DE BRIQUE POSE CROISEE 24/03/2023 002 0 COMPOSITION DU MUR Tableau Surface murs briques Surface Commentaires du type m²Brique teinte 1 m²Brique teinte 2 m²Brique teinte 3 m² SURFACES DES MURS DE BRIQUES ZOOM DETAIL FACADE R+4 NGF 60.95 0.60 Acrotère béton 12 + brique de réemploie Menuiserie bois Façade en brique de réemploi Brique longue Isolation + lame d'air + structure brique Habillage métallique 50cm de terre + 10cm de drainage Bande stérile Etanchéité + renfort d'étancheité 0.40 DATE PLANCHE N° ECHELLE Tel: 01 44 50 ADOMA INDICE 100-104 avenue de France, Paris 13ème ITAR ARCHITECTURES 66 rue Turenne, 75003 Paris AIDA ACOUSTIQUE Tel: 93 72 SIBAT Tel: 04 50 32 Atelier LJN Tel: 01 43 00 PHASE APS Tel: 01 40 68 20 Réalisation d’une résidence sociale de 110 logement ZAC Pantin Gare Ecoquartier Lot 10a DT 02 FA-CP_DT_TERRASSE 24/03/2023 2 0 2023 | ITAR architecture | 110 LOGEMENTS À PANTIN 2023 | ITAR architecture | 110 LOGEMENTS À PANTIN Détaildesjardinièresenterrasse Façadeenbriquesrecyclées

60 LOGEMENTS À SAINT-CYR L’ÉCOLE

-CONCOURS (LAURÉAT)-

60 logements dans une ZAC à Saint-Cyr-l’Ecole

2023 - ITAR architectures

•Construction modulaire en ossature bois et en pierre attachée

•Perimètre ABF (proximité du château de Versailles)

•Phases Concours, Esquisse, et Avant-projet

•Mission supplémentaire de coordination de groupement

•Projet d’innovation mandaté par GA Smart Building

•Prestation pour du logement modulaire en accession

Retraitsetloggias préservationdelaqualitéetde l’intimité

Extraitdeplandurez-de-chaussé DeuxmodulesformantunT3

24 25 2023 | ITAR architecture | 60 LOGEMENTS À SAINT-CYR L’ÉCOLE 2023 | ITAR architecture | 60 LOGEMENTS À SAINT-CYR L’ÉCOLE

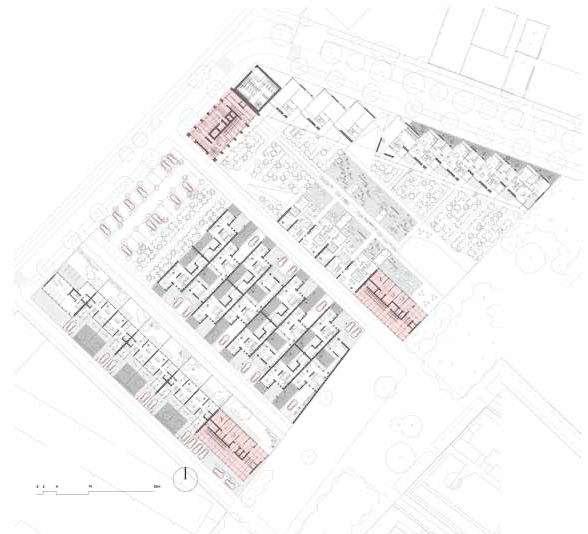

Plandemasse 325 370 325 12m 10m 1.2m 2m Coursive Loggia Sdb préfa 1 Sdb préfa 2 Jardinière chambre 2 HALL 3 + 6 00 + 6 5 L. vélos 45.97m² OM 10.59m² 0 0 1 0 + 6 + 6 5 Limite PK L mi PK l i n e t 43 4 m T2 43 m T2 6.80 m T 66 55 m T3 66 55 m T3 43 m T 6 m T3 m T 0 m T 48 Sortie PK B ss dn on -05m Bass dn o -05m Butteplantéeet ludique +1.5m 12.00 Entrée Cuisine Séjour Chambre 2Chambre Dgt1 SdB Loggia GTL

Vue en perspective du coeur d’ilôt paysager

Détaild’unefaçadeenpierreattachéesurstructurebois Vuedepuislecoeurd’ilôt

26 27 2023 | ITAR architecture | 60 LOGEMENTS À SAINT-CYR L’ÉCOLE 2023 | ITAR architecture | 60 LOGEMENTS À SAINT-CYR L’ÉCOLE 57 2 3 4 5 6 7 8 10 11 13 1 12 9 36 39 36 57 44 1.20 1. plaque aluminium thermolaqué finition bronze 2. FOB 3. bavette de recoupement 4. chape béton 4cm 5. solivage bois 6. tasseau 7. chainage entre deux modules 8. plafond mixte métal bois 9. pierre naturelle attachée 2cm 10. veticlip 11. isolant 15cm laine de roche 12. paroi de finition 13. pare-pluie

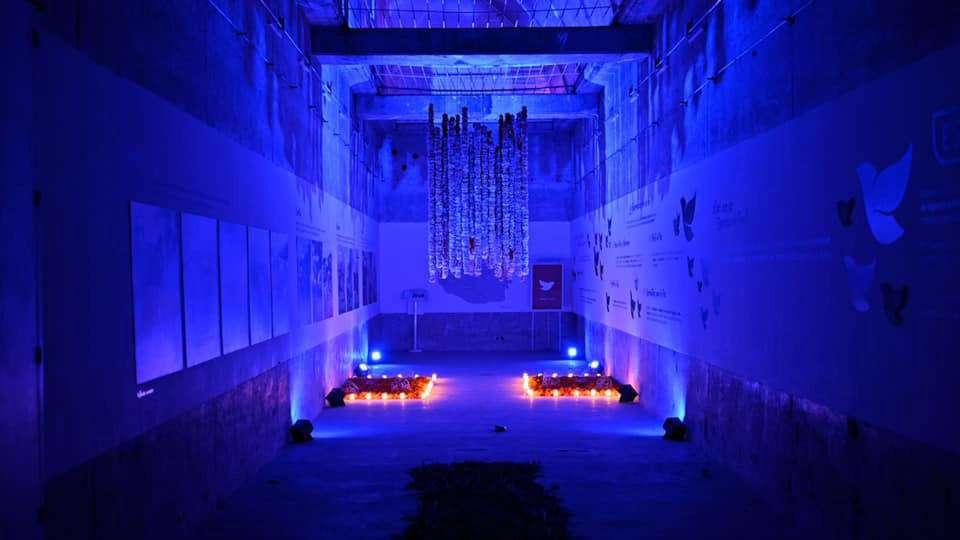

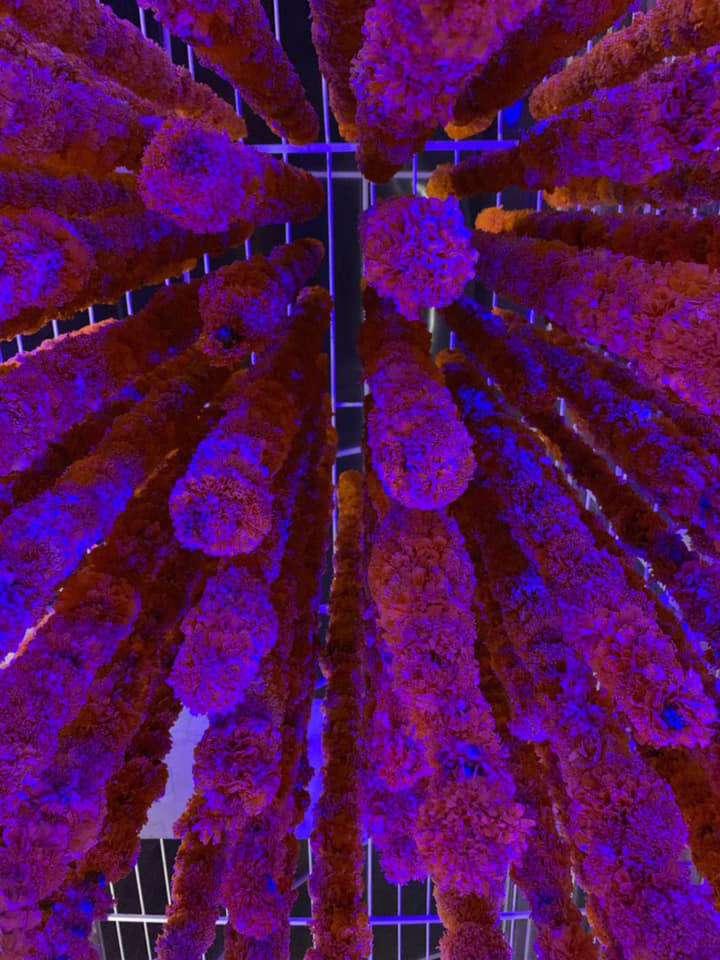

INSTALLATION ÉPHÈMERE

-À L’OCCASION DU JOUR DES MORTS-

2019 - LabASE (Laboratorio de Arquitectura Social Estratégica)

•Élaboration d’un plan détaillé pour l’installation

•Gestion et coordination des étapes avec le reste de l’équipe (7 personnes)

•Gestion des approvisionnements et construction à partir de zéro avec des matériaux appropriés

•Mise en place de l’installation le jour J

•Démontage et gestion écologique des matériaux

28 29 2019 | LabASE | INSTALLATION ÉPHEMÈRE

2019 | LabASE | INSTALLATION ÉPHEMÈRE

EDUCATION

28 29

LA FISSURE

Le logement et les nouveaux modes constructifs Bretigny-sur-Orge

Logements

Equipements (Restaurant, boîte de nuit)

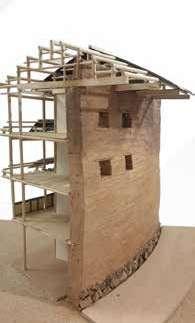

Refends en pisé porteur 2021

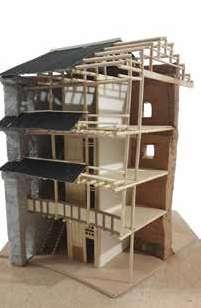

Axonométrie du projet et extrait de façade

Projet d’Architecture (Semestre 9)

Professeurs:

Perrine Belin

Jerôme Vinçon

Plan de rez-de-chaussée

30 31 LA FISSURE | Enseignement du projet d’Architecture | 2021 2021 | Enseignement du projet d’Architecture | LA FISSURE

32 33 LA FISSURE | Enseignement du projet d’Architecture | 2021 2021 | Enseignement du projet d’Architecture | LA FISSURE Coupe perspective 3 9 18 16 11 1 3 9 1 3 9 RÉALISÉ À L'AIDE D'UN PRODUIT AUTODESK VERSION ÉTUDIANT RÉALISÉ À L'AIDE D'UN PRODUIT AUTODESK VERSION ÉTUDIANT RÉALISÉ À L'AIDE D'UN PRODUIT AUTODESK VERSION ÉTUDIANT RÉALISÉ À L'AIDE D'UN PRODUIT AUTODESK VERSION ÉTUDIANT Plan de rez-de-chaussée
