INSTRUMENTOS DE MEDICIÓN
DIRECTA

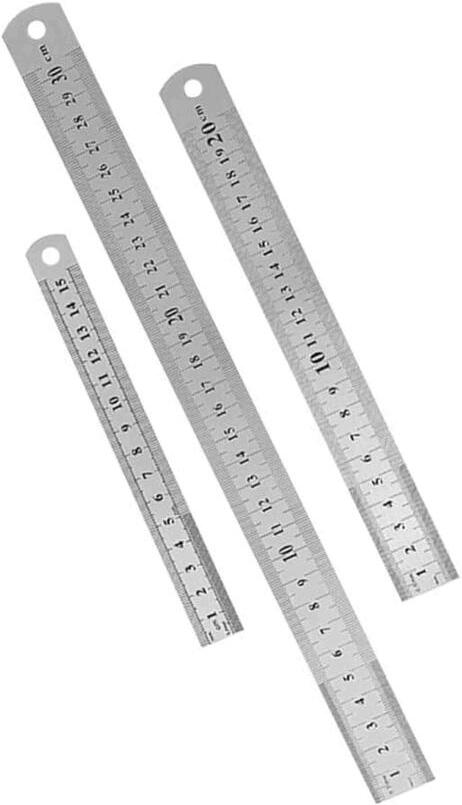

REGLA GRADUADA

USO CORRECTO:
Unareglaplanade metal,maderaoplástico conmarcasgraduadas enmilímetrosy centímetros(o pulgadas)
Colocaelobjetoamedirsobre unasuperficieplana
1. Alineaelbordedelobjetoconel"0" delaregla 2 Leelamedidaenlamarcadonde terminaelobjeto 3.

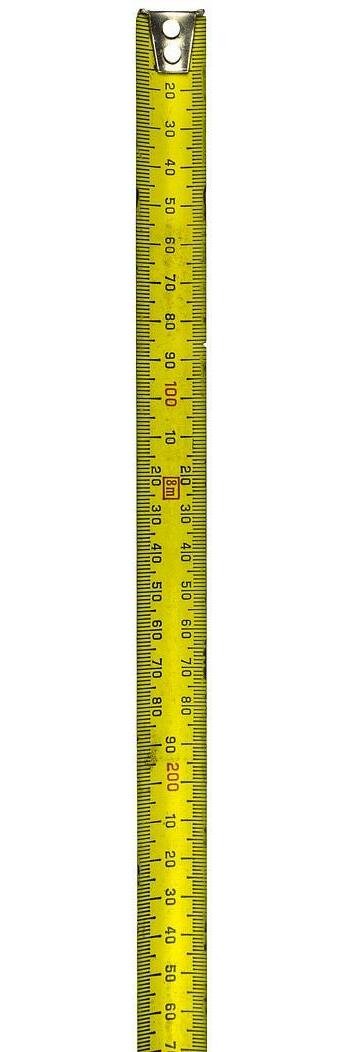

CINTA MÉTRICA
Cintaflexibledemetal, plásticootelacon graduacionesen milímetros,centímetros ymetros

Extiendelacintasobrela superficieuobjetoamedir
1. Asegúratedequelacintaesté tensayrecta 2. Leelamedidaenelpuntode terminacióndelobjeto 3 USO CORRECTO:

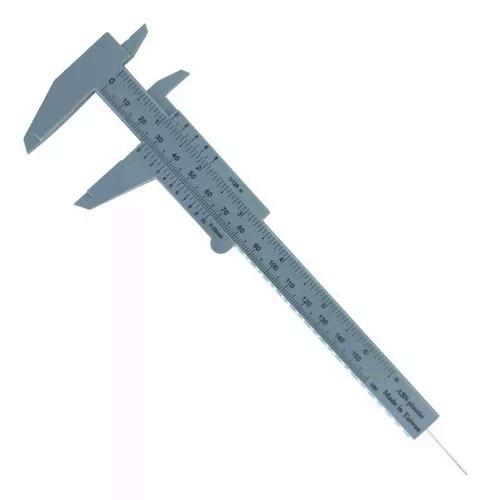

CALIBRADOR VERNIER
Instrumentodemedición conunaescalaprincipaly unaescalaVernierque permitemedirlongitudes internas,externasy profundidadescon precisión
USO CORRECTO:
Ajustalasmandíbulasparaque toquenfirmementelasuperficie delobjeto 1 Leelamedidaenlaescala principalyluegoenlaescala Vernierparamayorprecisión 2.

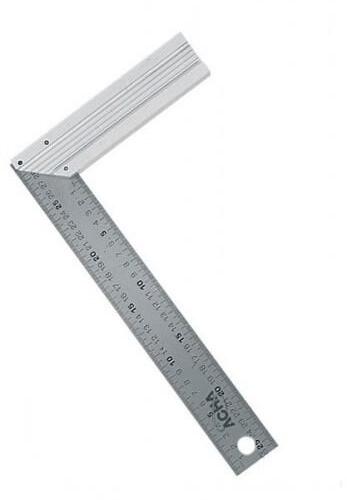

ESCUADRA
Herramientaenformade Lhechademetalo plástico,conbordes rectosgraduados Se utilizaprincipalmenteen carpinteríay construcción
USO CORRECTO:
Colocaelladocortodela escuadracontraunasuperficie plana 1 Utilizaelladolargoparamedir ángulosrectosolongitudes 2.

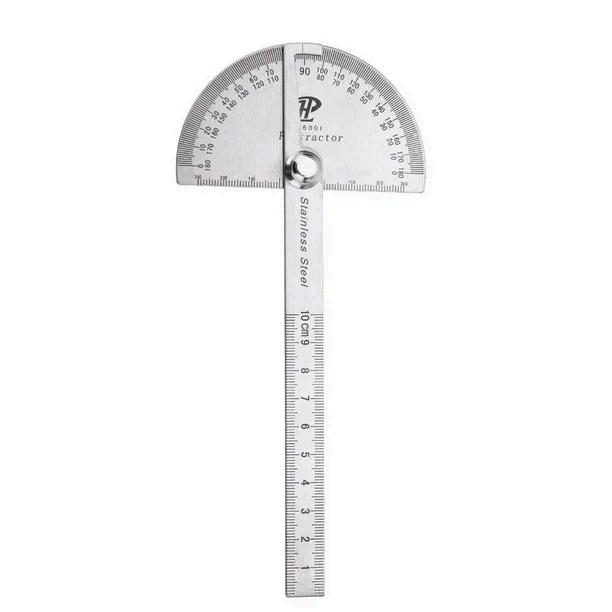

TRANSPORTADOR
USO CORRECTO:
Instrumento semicircularocircular conmarcas graduadasengrados.
Seusaparamedir ángulos
Colocaelcentrodel transportadorsobreelvértice delángulo
1 Alineaunadelaslíneasdelángulo conlabasedeltransportador
3.
2. Leelamedidadondelaotralínea intersectalaescalagraduada
INSTRUMENTOS DE MEDICIÓN ANALÓGICA

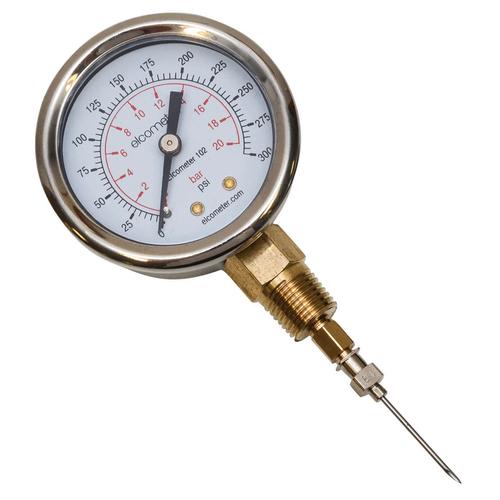

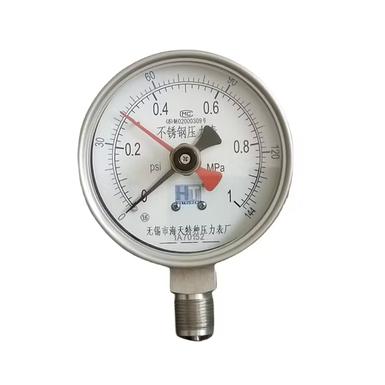

MANÓMETRO
DE AGUJA
Instrumentoconuna esferagraduadayuna agujaquemidela presiónenlíquidoso
gases
3 USO CORRECTO:
1. Observaelvalorindicado porlaagujaenlaescala
Conectaelmanómetroal sistemaquedeseasmedir
2. Asegúratedeusarel rangoadecuadopara evitardaños

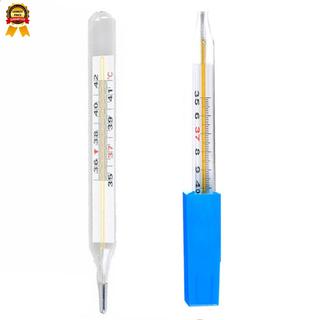

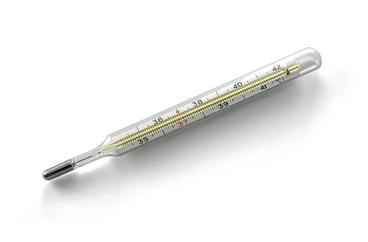

TERMÓMETRO DE MERCURIO
Tubodevidriocon mercurioensuinteriory
unaescalagraduada paramedirla temperatura.
3. USO CORRECTO:
1. Esperaunossegundosparaque elmercurioalcancesunivel estable
Colocaelbulboencontactoconel objetoomedioamedir
2 Leelatemperaturaenlaescala graduada

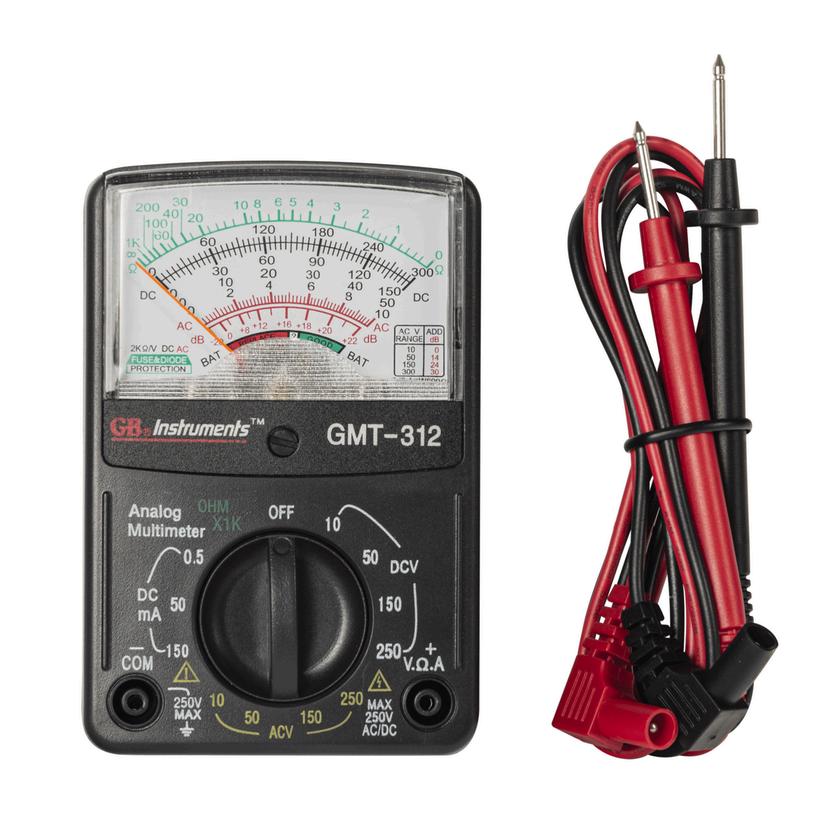

MULTÍMETRO ANALÓGICO
Dispositivoconuna agujaquesemueve sobreunaescala graduadaparamedir voltaje,corrienteo resistencia
Seleccionalafunciónyelrango adecuados
Conectalaspuntasdepruebaal circuito
Leeelvalorindicadoporla posicióndelaaguja
BALANZA MECÁNICA


Instrumentodepesaje conunsistemade palancasyunaescala graduadaqueindicael pesodeunobjeto
USO CORRECTO:
Colocaelobjetoenlaplataforma delabalanza 1.
Ajustalospesosdeslizantesolee elvalorenlaescala 2.

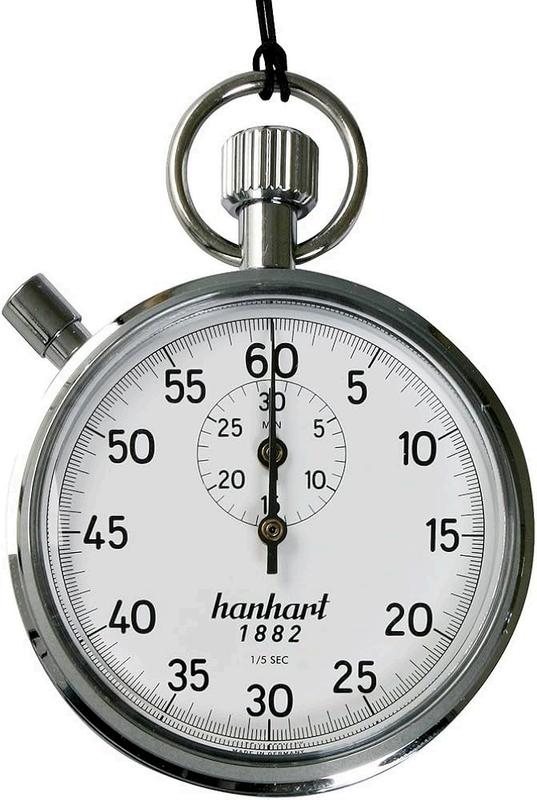

CRONÓMETRO ANALÓGICO
Dispositivoconun mecanismomecánicoy unaesferagraduada paramedireltiempo transcurrido
USO CORRECTO:
3.
Presionaelbotóndeiniciopara comenzarlamedición 1. Presionanuevamentepara detenerlamedición 2. Leeeltiempotranscurridoenla esferagraduada
INSTRUMENTOS DE MEDICIÓN
DIGITAL

MULTÍMETRO DIGITAL
Instrumentoelectrónico conunapantalladigital
quemidevoltaje, corrienteoresistencia
USO CORRECTO:
Seleccionalafunciónyelrango deseadoseneldial
1. Conectalaspuntasdepruebaal circuitoocomponente 2 Leeelvalorenlapantalladigital3.

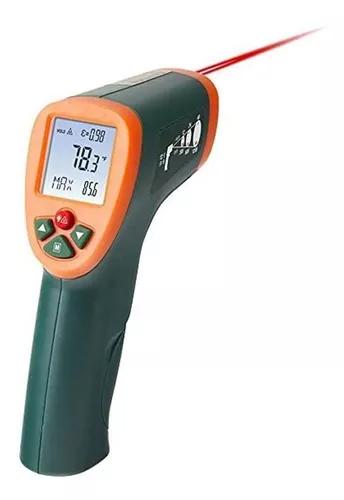

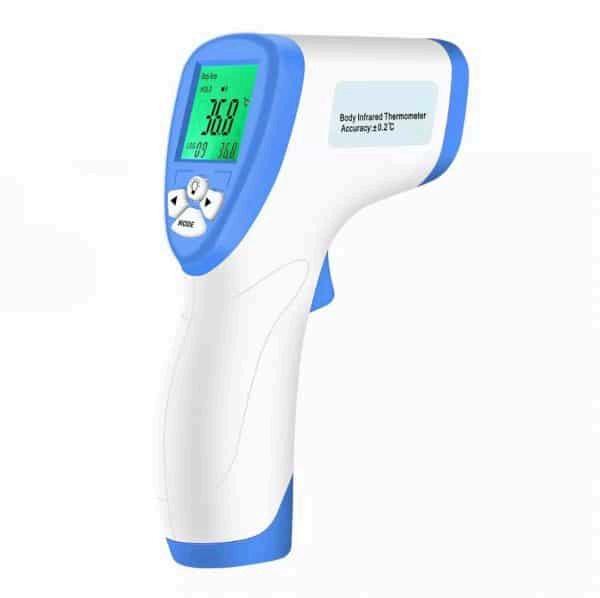

TERMÓMETRO
INFRARROJO
Dispositivoquemidela
temperaturadeun
objetosincontacto físico,mostrandolos resultadosenuna pantalladigital
Apuntaelsensorhaciala superficieamedir 1. Manténladistancia recomendada 2. Leelatemperaturaenla pantalla 3

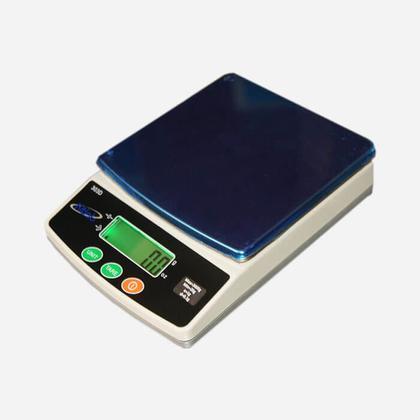

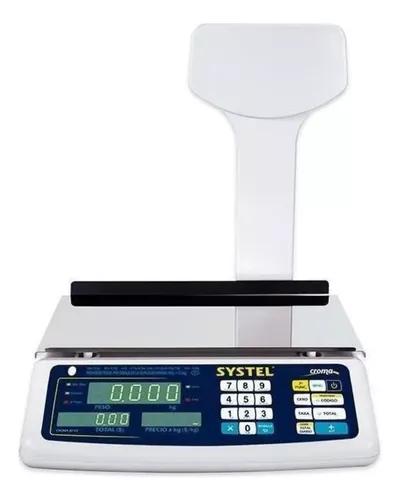

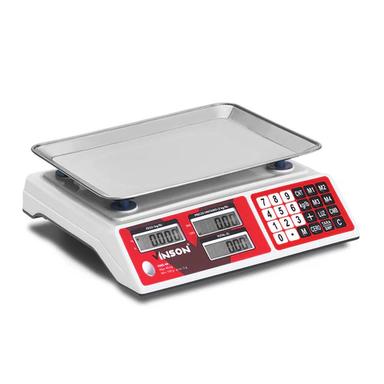

BALANZA
DIGITAL Instrumento electrónicoparamedir masaconpantalla digital
Colocalabalanzaenuna superficieestable 1. Enciéndelaytarásies necesario 2. Colocaelobjetoapesary esperaunalectura estable

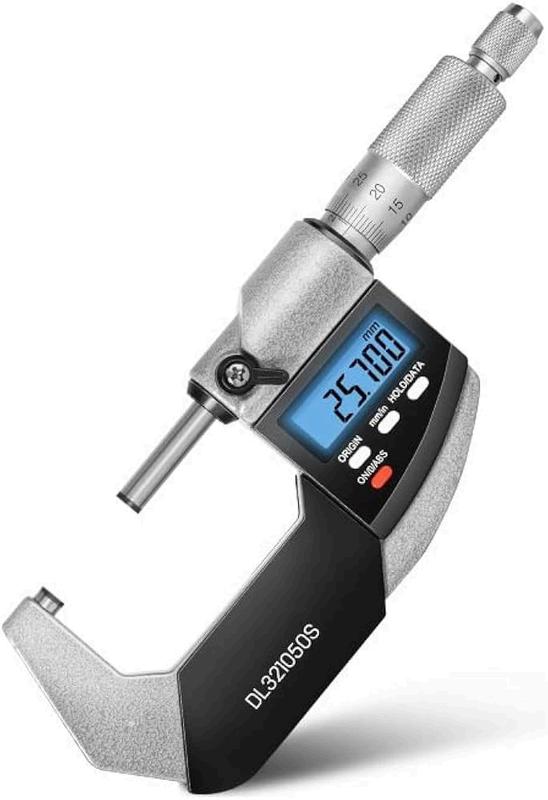

MICRÓMETRO DIGITAL
Instrumentoparamedir pequeñasdimensiones conaltaprecisión, equipadoconuna pantalladigital
USO CORRECTO:
Colocaelobjetoentrelas mandíbulasdemedición 1. Giraeltamborhastaquetoque suavementeelobjeto 2. Leeelvalordirectamenteenla pantalladigital 3.

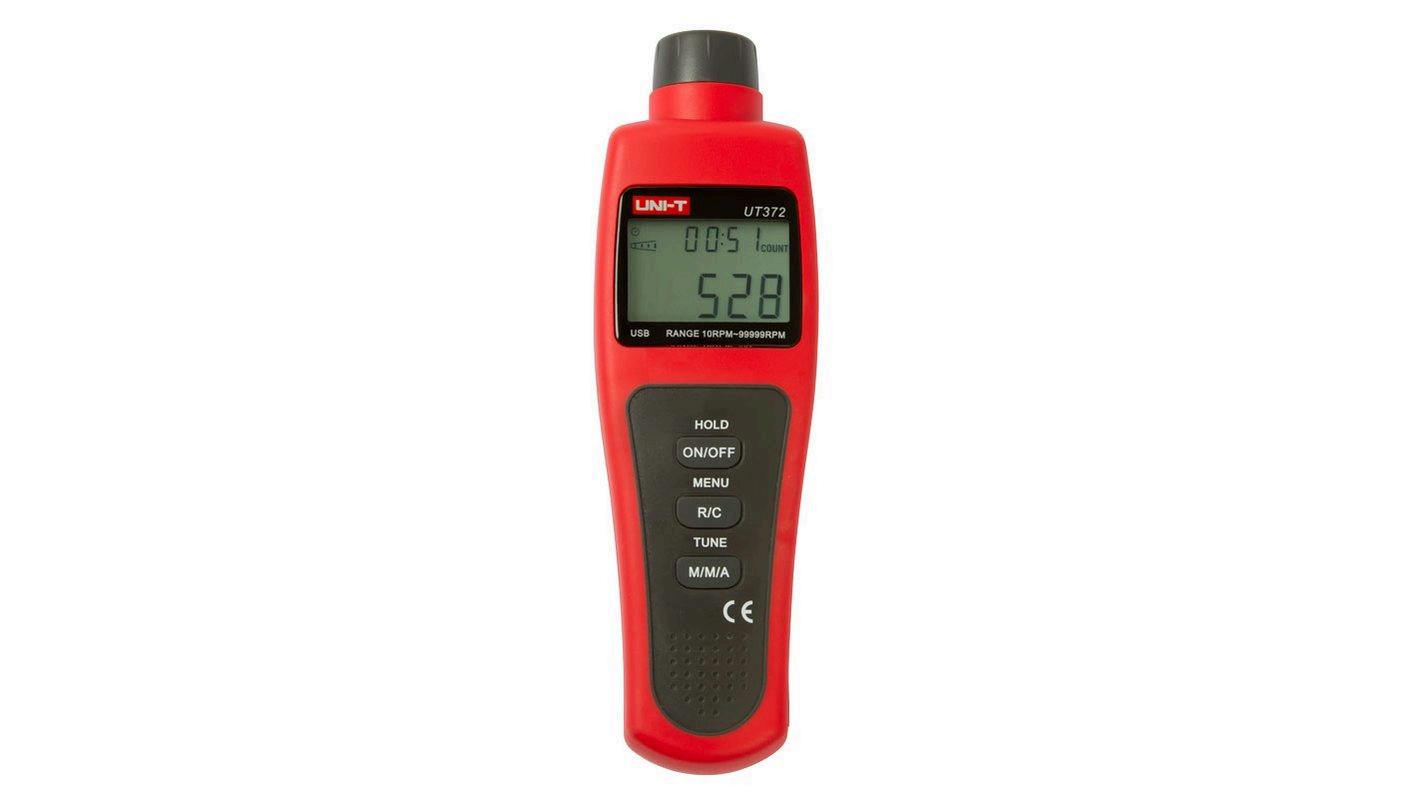

TACÓMETRO DIGITAL
Instrumentoquemidela velocidadderotaciónde unobjeto,comounmotor, ymuestralosresultados enrevolucionespor minuto(RPM)
USO CORRECTO:
Colocaelsensorcercadelobjeto giratorio(sincontactoocon contactodirecto,segúnel modelo) 1. Enciendeeldispositivoyapunta alobjeto 2. LeelasRPMenlapantalladigital3.
