MELISSA BRUTSCHIN GIORDANI | TURMA E | PROFESSORA: LEIA BRUSCATO | SEMESTRE 2023/1
Universidade Federal do Rio Grande do Sul
Faculdade de Arquitetura e Urbanismo
Representação Gráfica II - ARQ01076
RESTAURANTE SAL DE JADE
Etapa 01: Pesquisa
Etapa 02: Modelagem
Etapa 03: Documentação

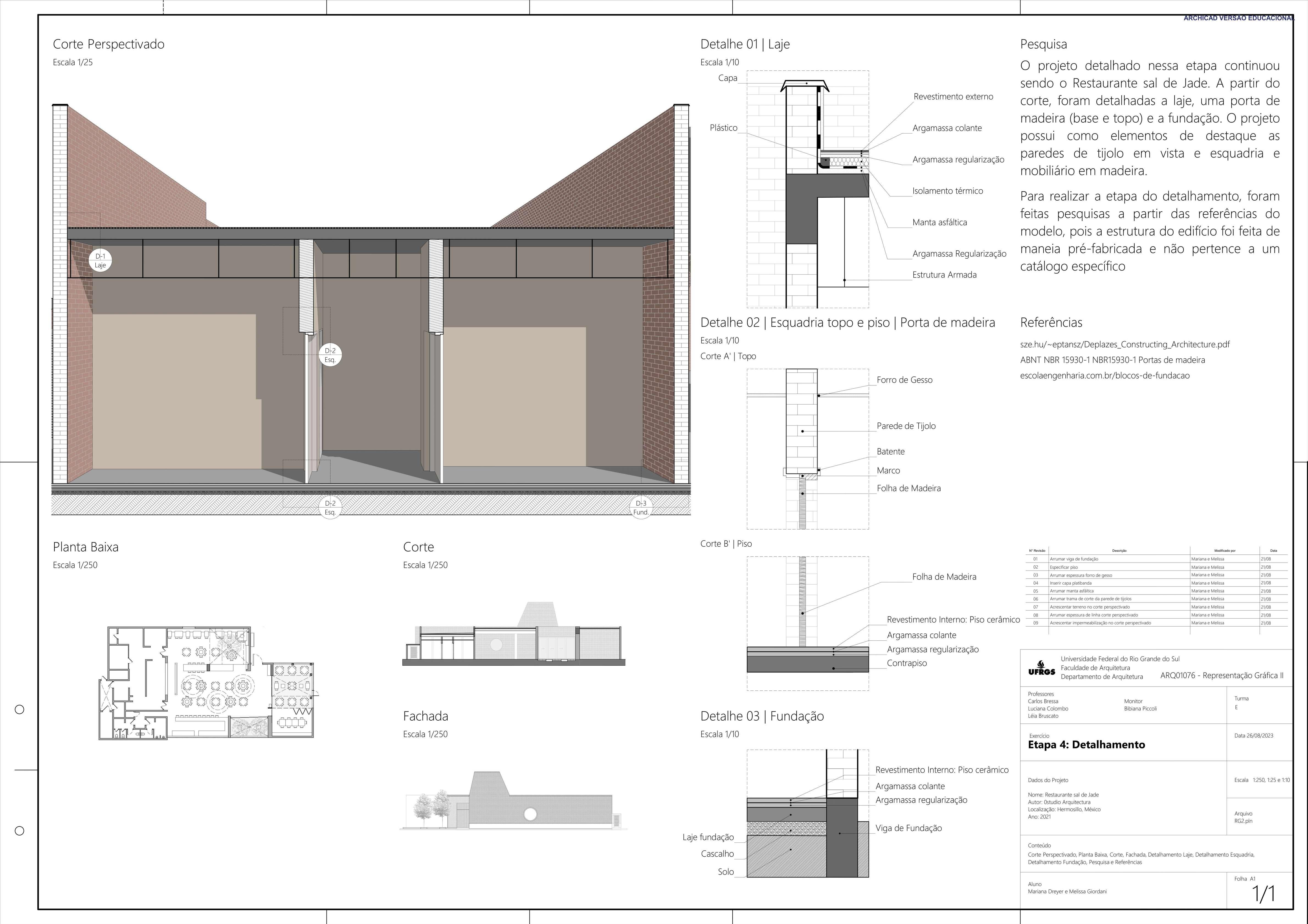

Etapa 04: Detalhamento
CENTRO COMUNITÁRIO VILA IPIRANGA
Etapa 05: Apresentação
Etapa 01: Pesquisa
Etapa 02: Modelagem
Etapa 03: Documentação
Etapa 04: Detalhamento
Informações Técnicas
Escritório: 0studio Arquitectura
Arquitetos responsáveis: Juan Antonio Corcuera e Miguel Ángel Delgado
Equipe de projeto: Josselyn Ibarra, Ramón Padilla, Rosman Ocampo e Paulina Salinas
Fotografias: César Béjar
Área: 510m²
Ano: 2021
Cidade: Hermosillo
País: México
Sobre os arquitetos
Juan Antonio Corcuera e Miguel Ángel Delgado são os arquitetos por trás do 0studio Arquitectura, um escritório multidisciplinar localizado em Guadalajara, México. Foi fundado em 2011 e atua em diversos estados do país. Ambos arquitetos se formaram no Instituto Tecnológico de Estudos Superiores de Monterrey.
A busca por soluções e propostas para os clientes levaram aos arquitetos a experimentar materiais e texturas naturais com o mínimo de tratamento possível para gerar espaços de convivência que amadurecem e se adaptam ao contexto a curto, médio e longo prazo.
Segundo o relato dos arquitetos em seu site, eles afirmam que possuem experiência para resolver espaços de acordo com a realidade e a economia do cliente. Por isso, os projetos são executados com consciência e eficiência para diminuir os custos de construção e o cliente tem melhor qualidade de vida com o orçamento acordado.
Seus projetos sempre buscam a organicidade e a junção do interno e externo sem perder a privacidade. Os arquitetos procuram usar cores claras e básicas, e sempre incorporam algum natural, como pedras ou madeiras.
Referências

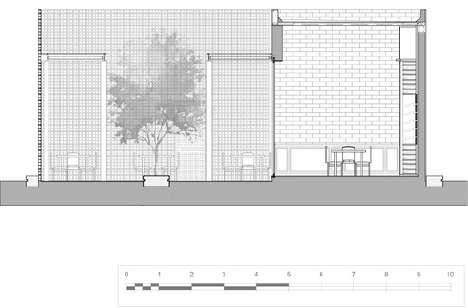

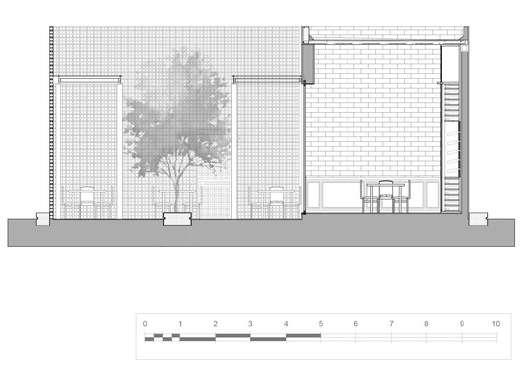

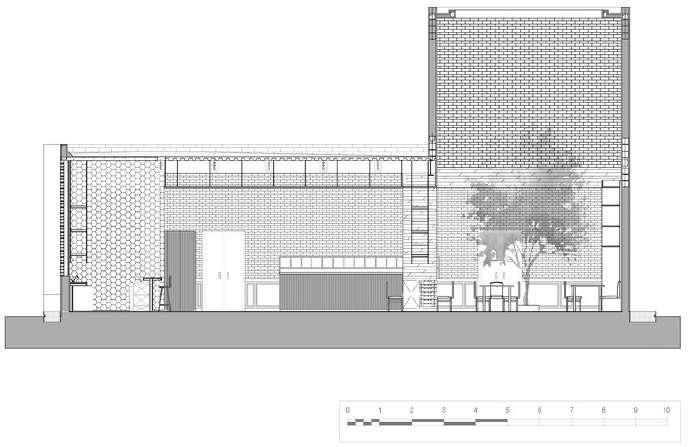

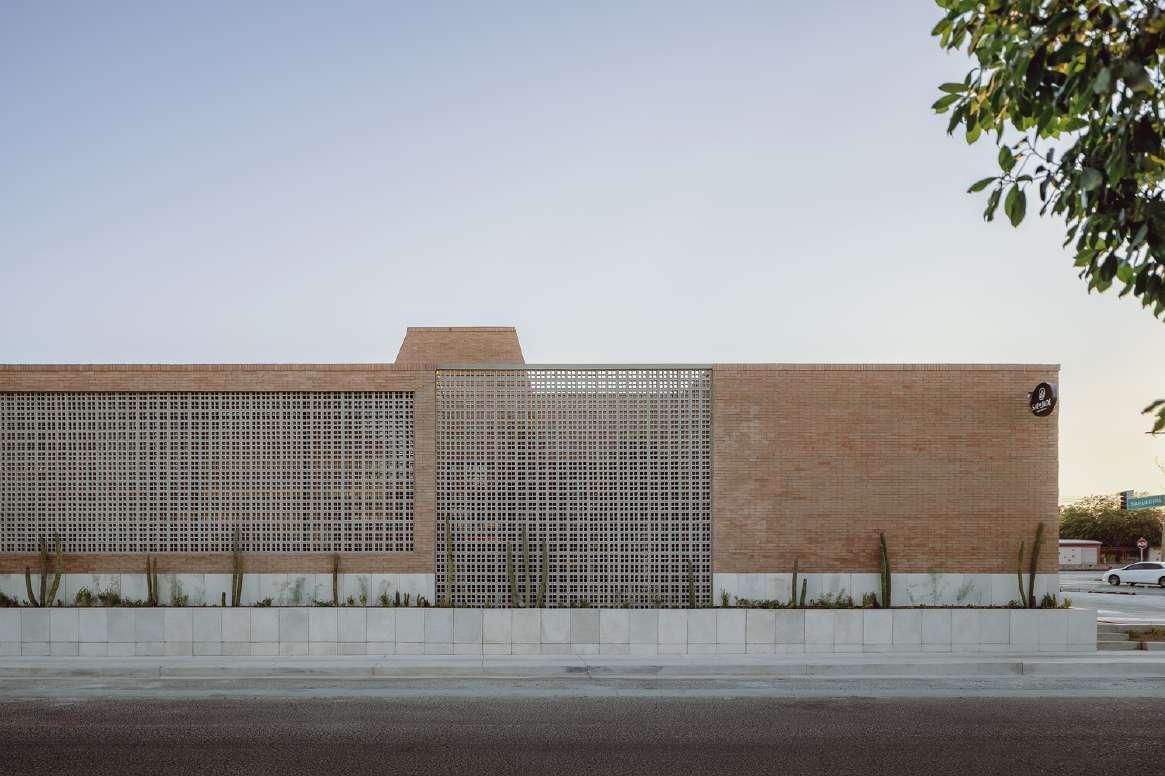

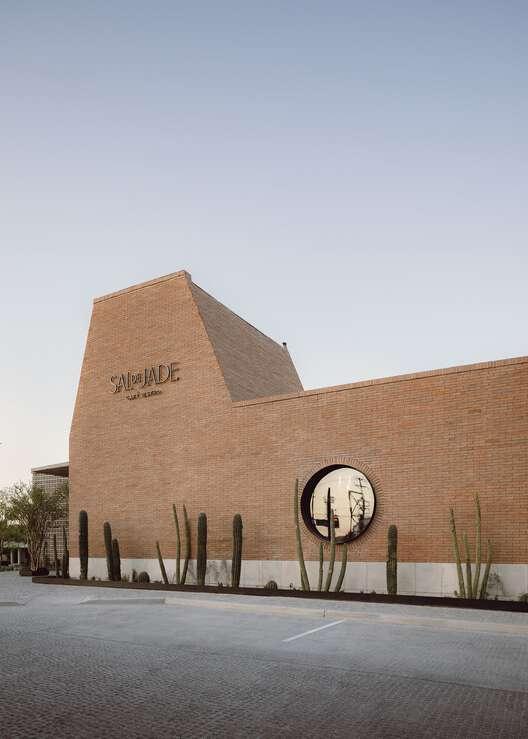

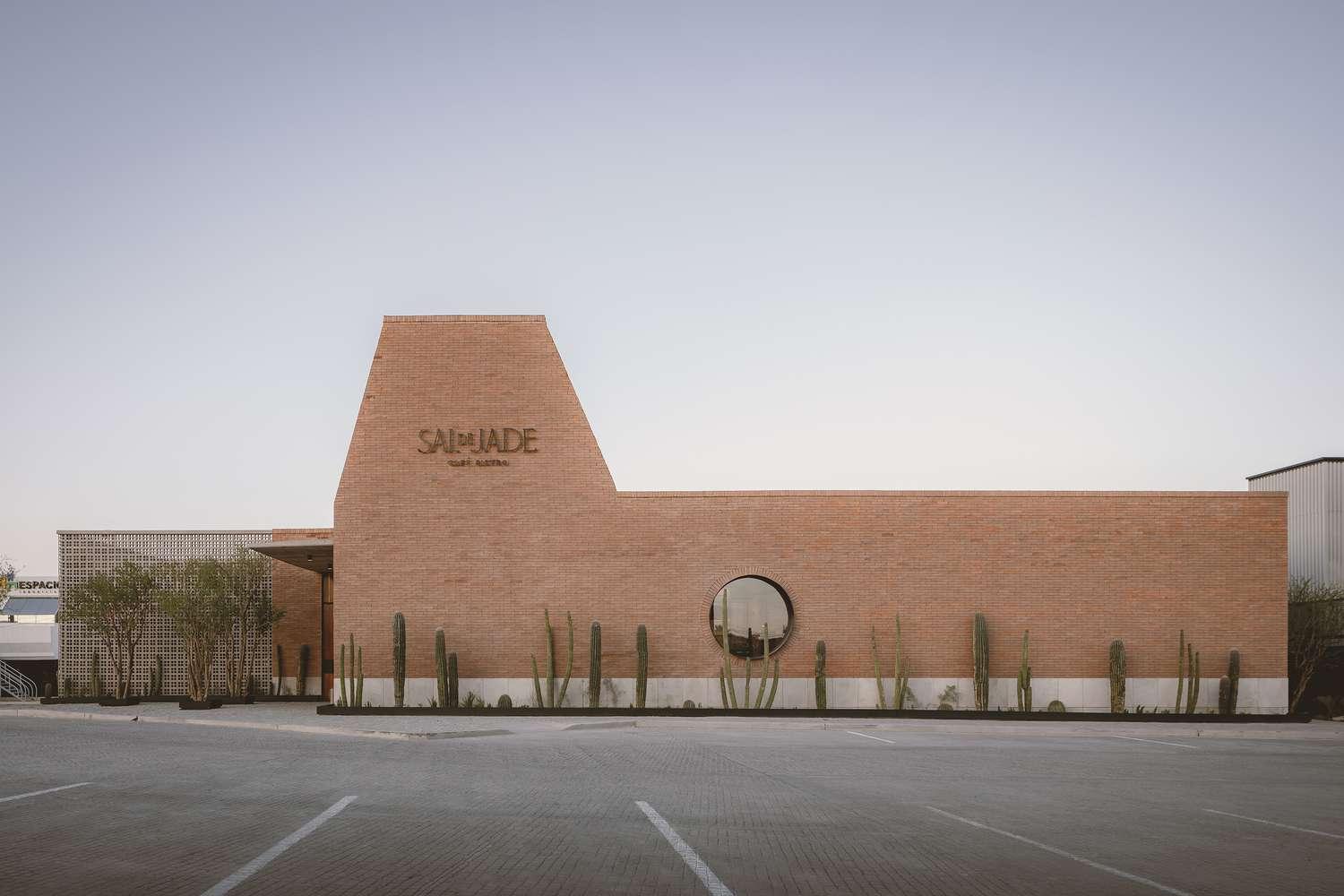

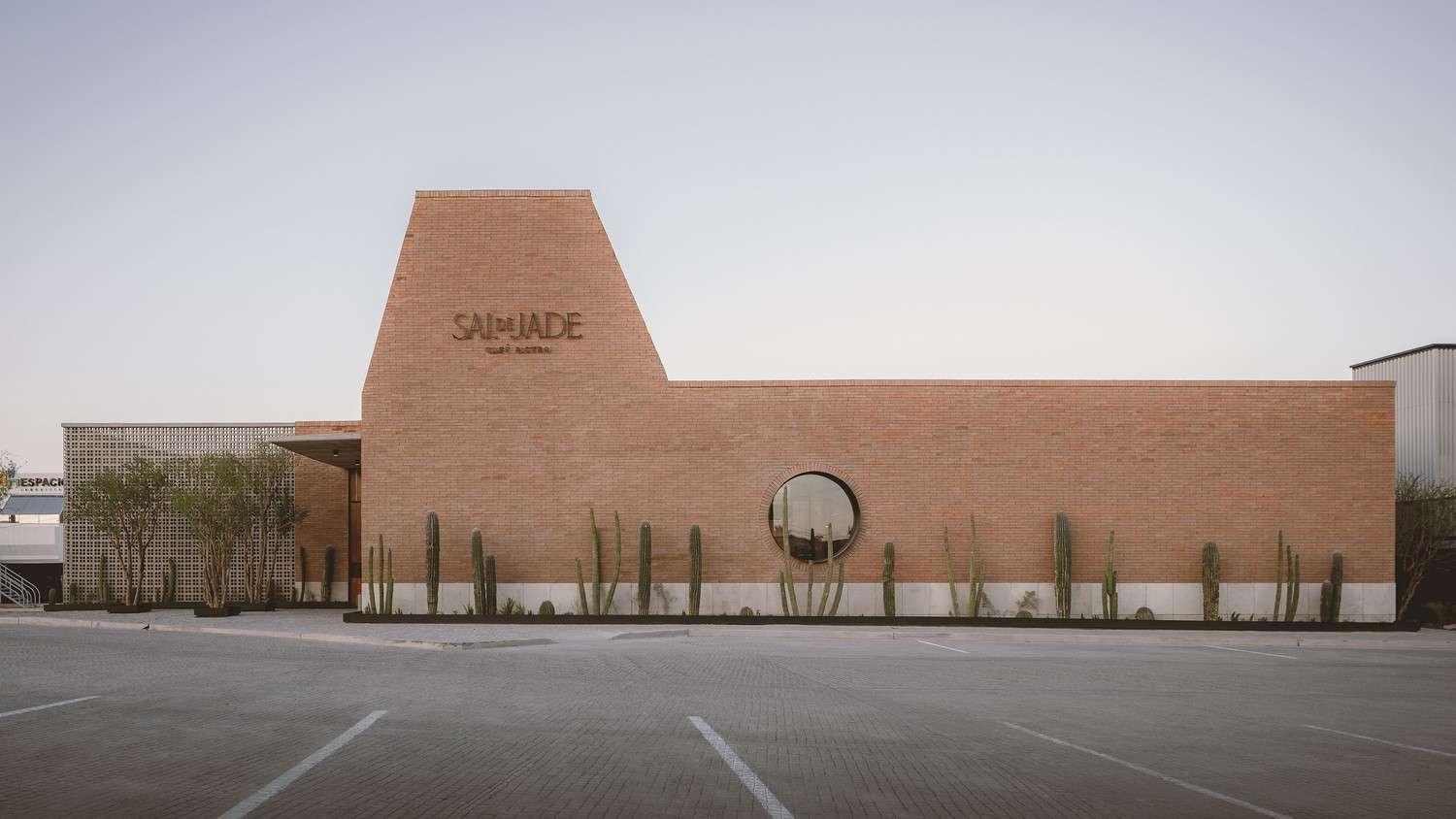

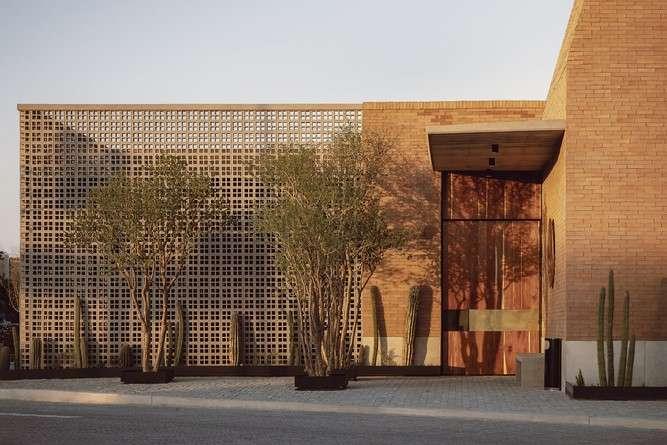

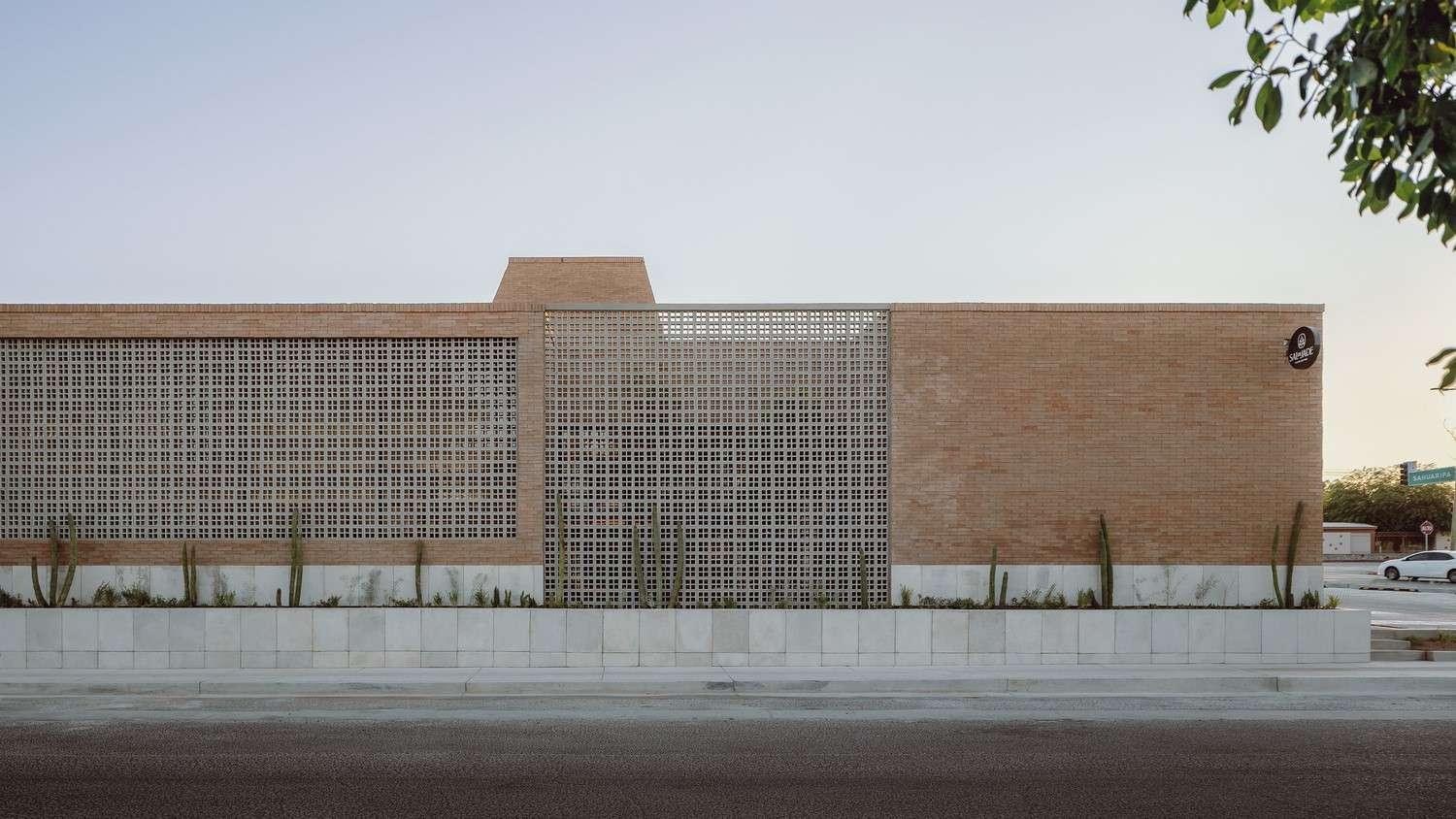

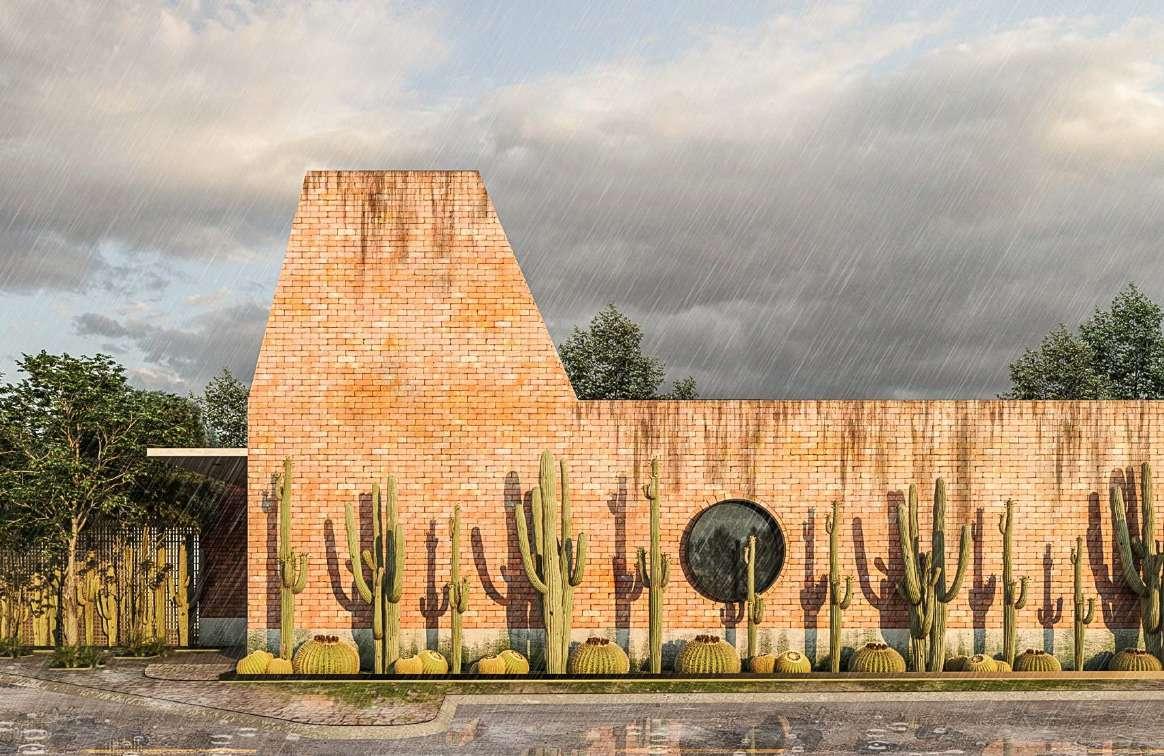

A forma do projeto surgiu do princípio de se criar um restaurante em um volume simples com um traçado ortogonal. Devido a materialidade escolhida pelos arquitetos, a textura e a paisagem podem representar parte do ambiente único que se encontra, remetendo a forma de um monólito - pedra de grandes proporções. A cidade onde se encontra o projeto possui duas estações bem definidas, ambas com tempo seco por se localizar perto de desertos e o projeto se incorpora no ambiente.

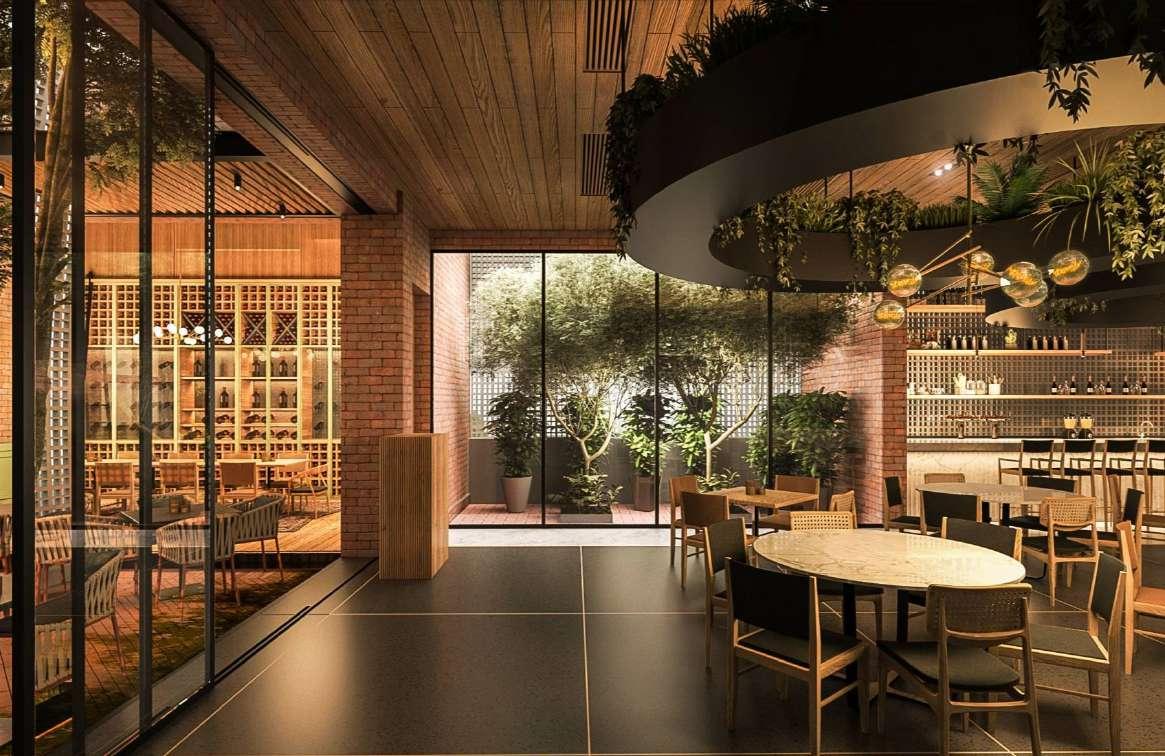

O objetivo de simplicidade do lado externo não se aplica ao interno do projeto. As atmosferas alcançadas pelos materiais inseridos procuram proporcionar uma experiência única a cada cliente que entra. O projeto apresenta uma transição de escalas por apresentar o pé-direito triplo, que além de criar uma grande sensação de amplitude espacial a quem está dentro, chama ainda mais atenção ao protagonismo da forma do monólito proposto e assim o transforma como um volume atrativo para a cidade.

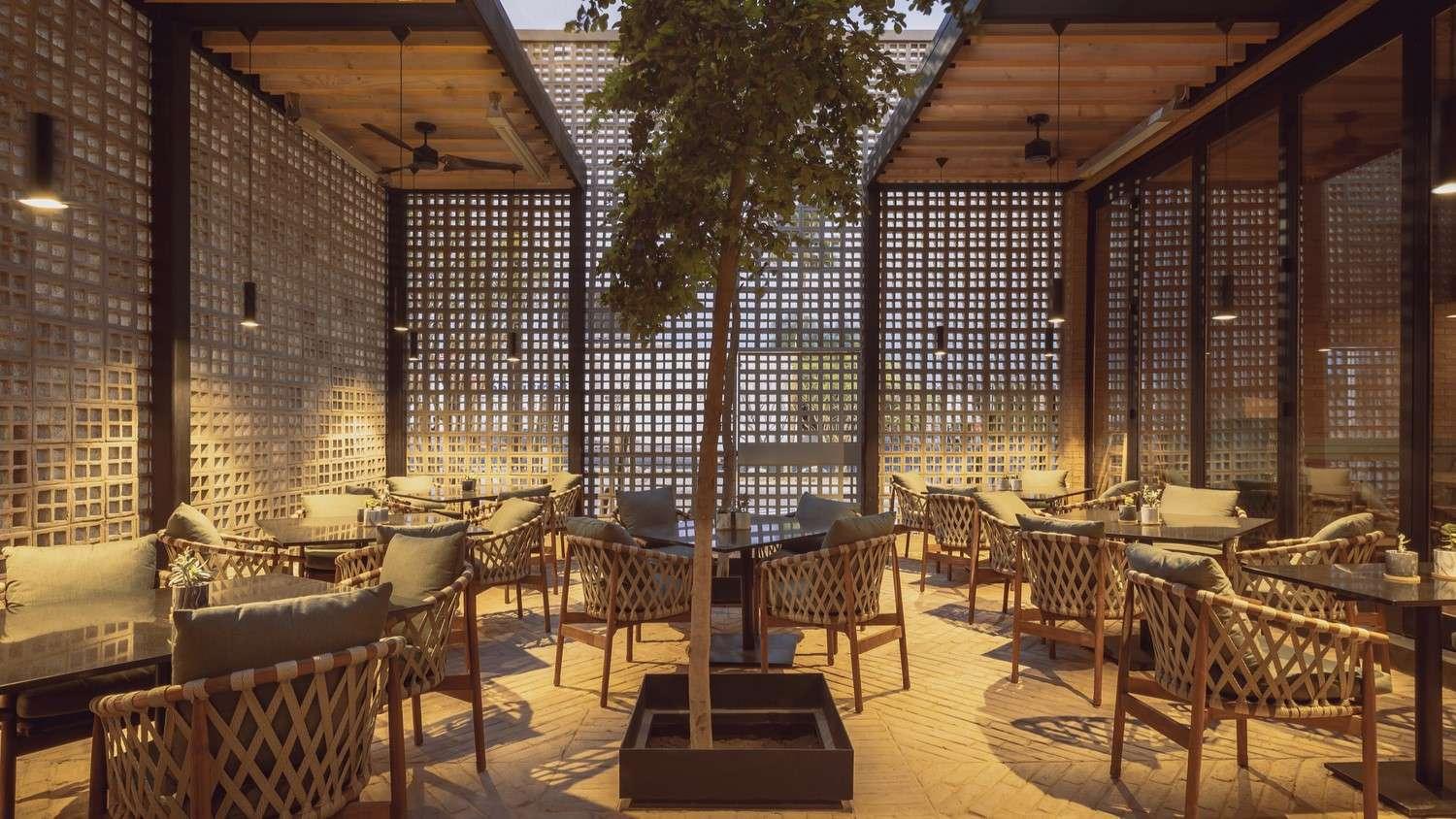

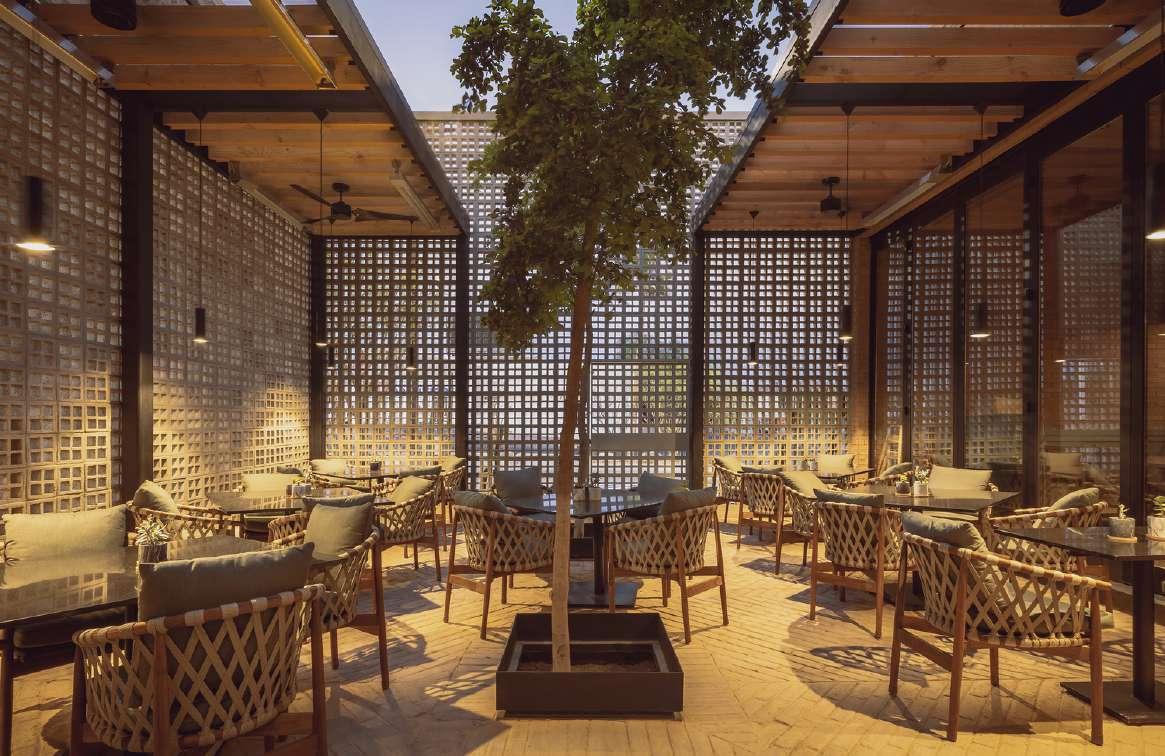

Para criar um ambiente externo de refeições, foi proposto o uso de uma estrutura metálica com aberturas para a rua, no México denominado de “celosía”. Pode-se traduzir como estruturas parecidas com cobogós no Brasil, porém, com o material de metal e não de tijolos, que desempenha proporcionar ao cliente um espaço permeável com o ambiente exterior em que as edificações colaboram para o tecido urbano, sem perder a privacidade proporcionada pelo volume principal.
ArchDaily Brasil. Acessado em 22 Mai 2023. https:// www.archdaily.com.br/br/966607/restaurante-sal-de-jade-0studioarquitectura/ Site 0studio Arquitectura Acessado em 22 Mai 2023. https://0studio.net/ Instagram 0studio Arquitectura. Acessado em 22 Mai 2023. https:// www.instagram.com/0studio/
Etapa 1: Pesquisa
ARQ01076 - Representação Gráfica II

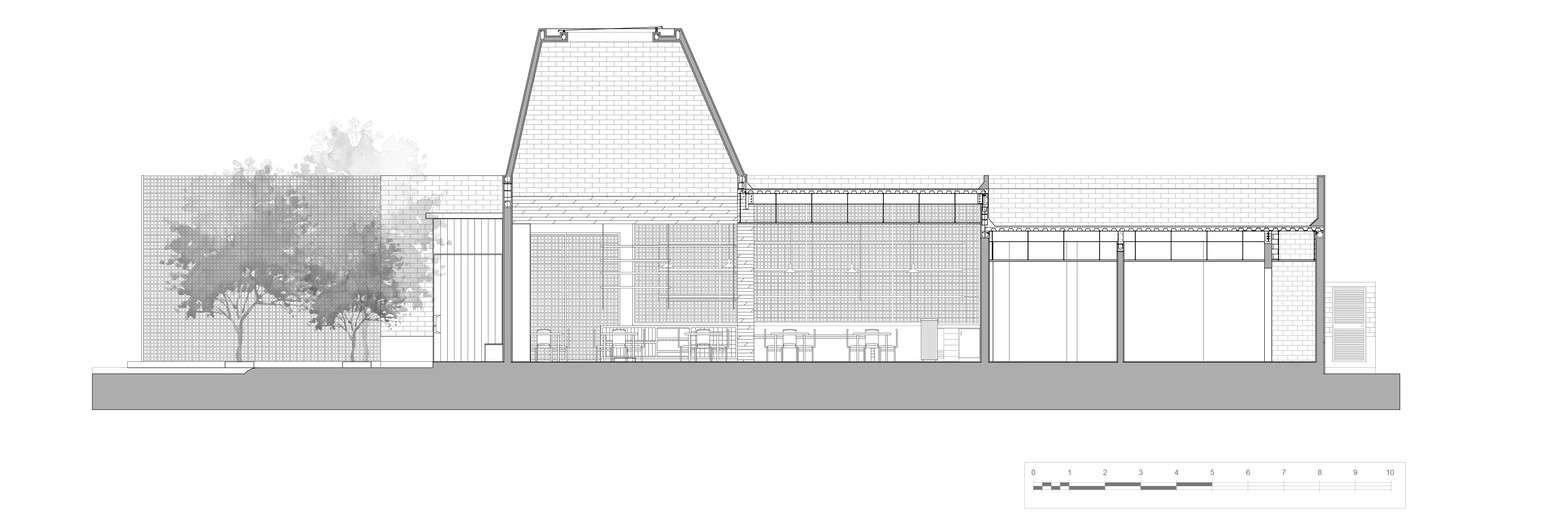

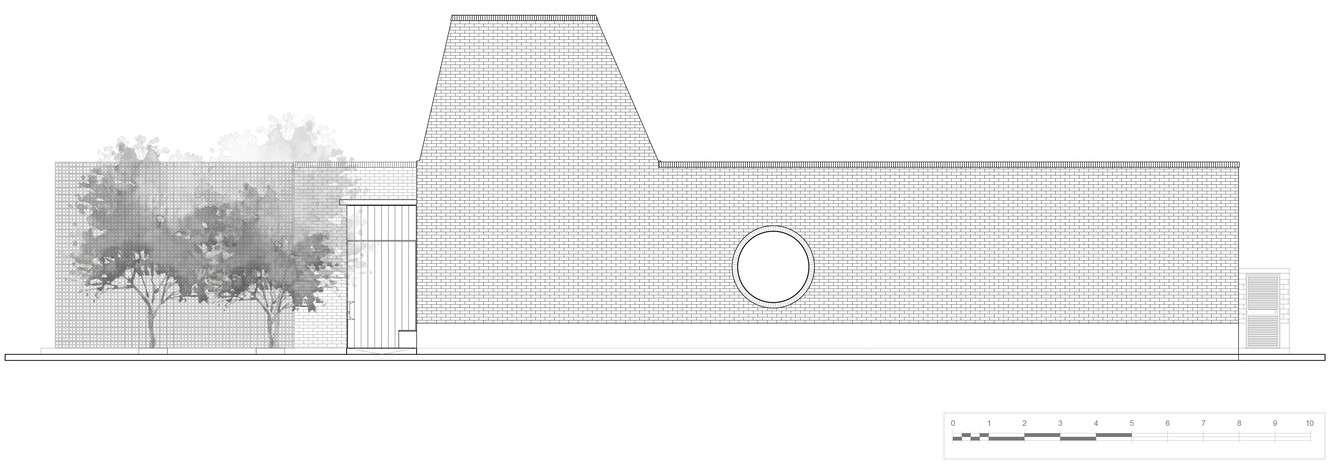

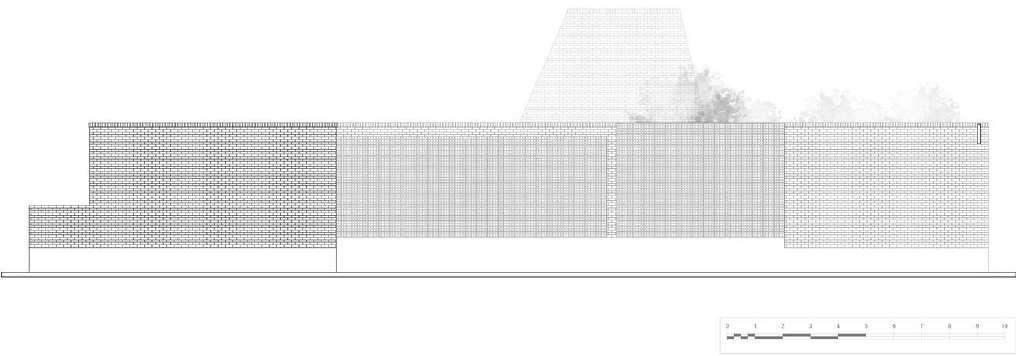

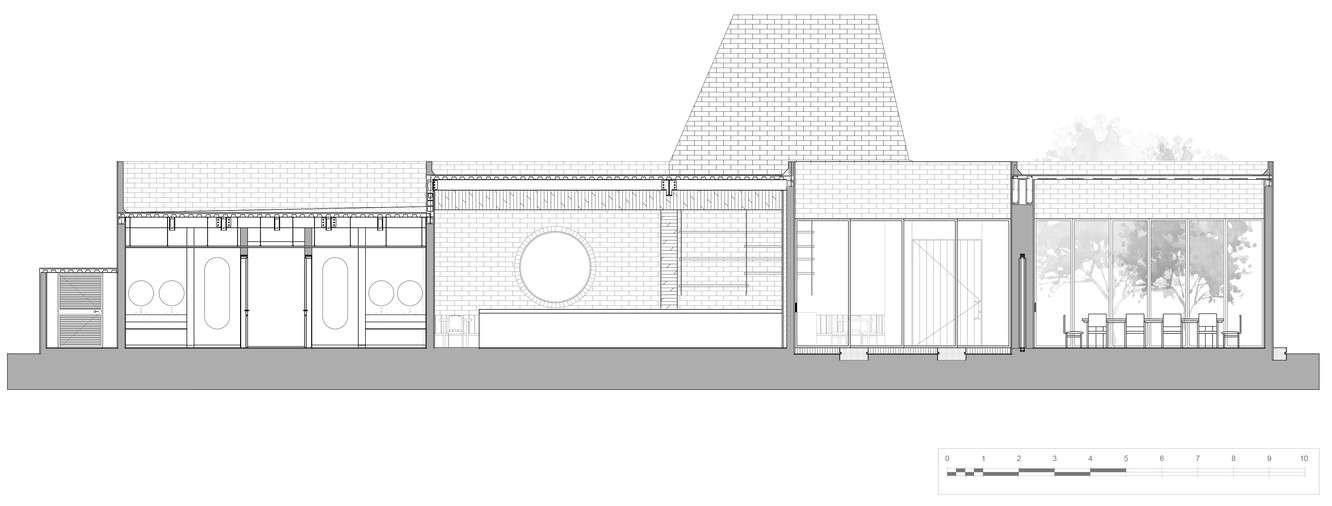

Elevação Frontal

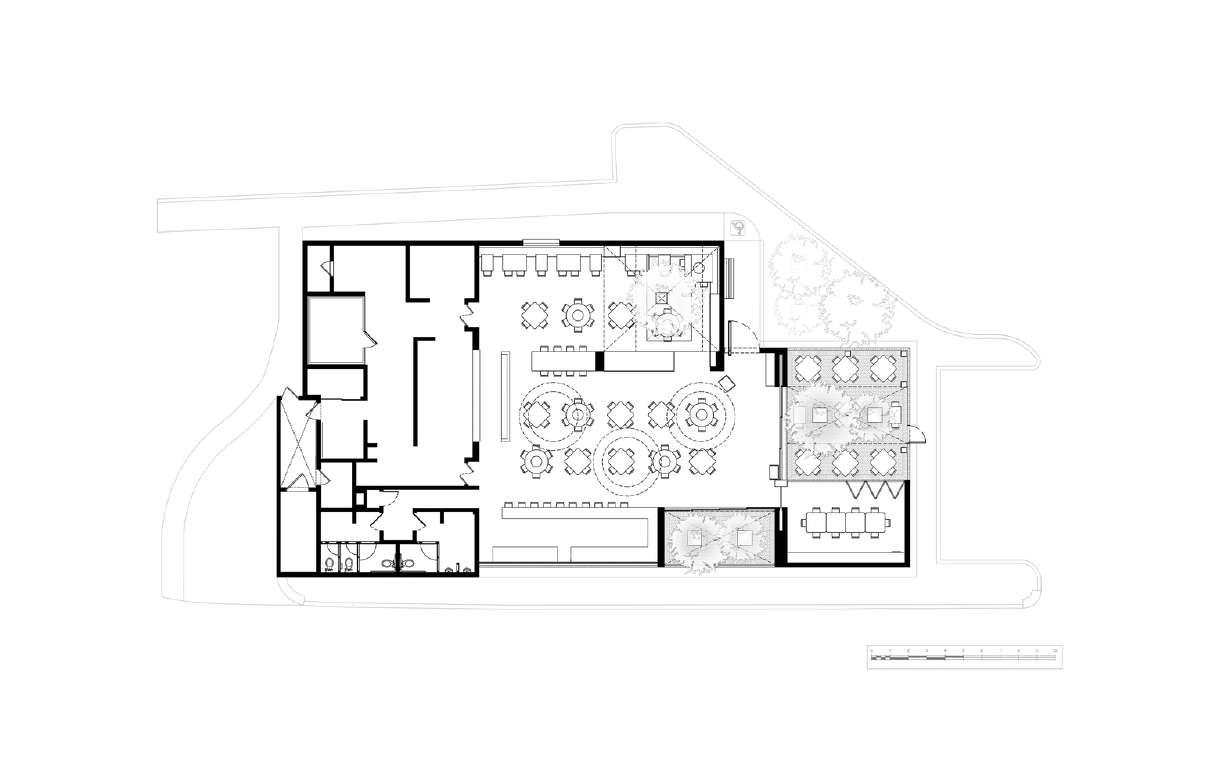

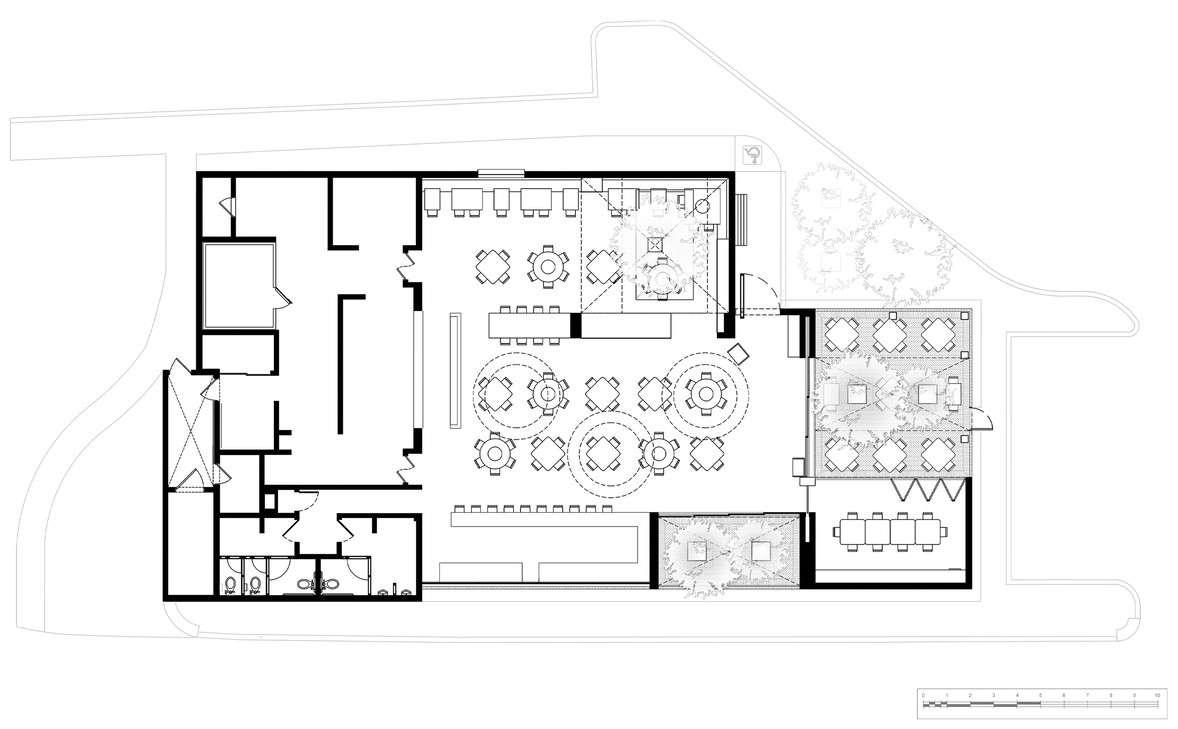

Planta Baixa Pavimento Térreo

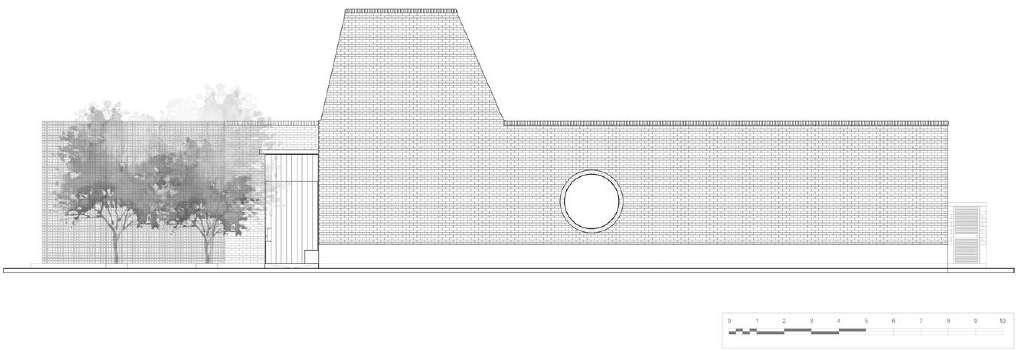

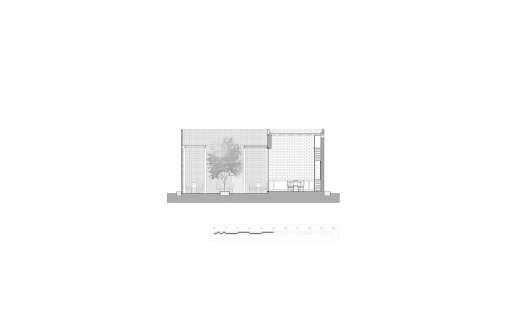

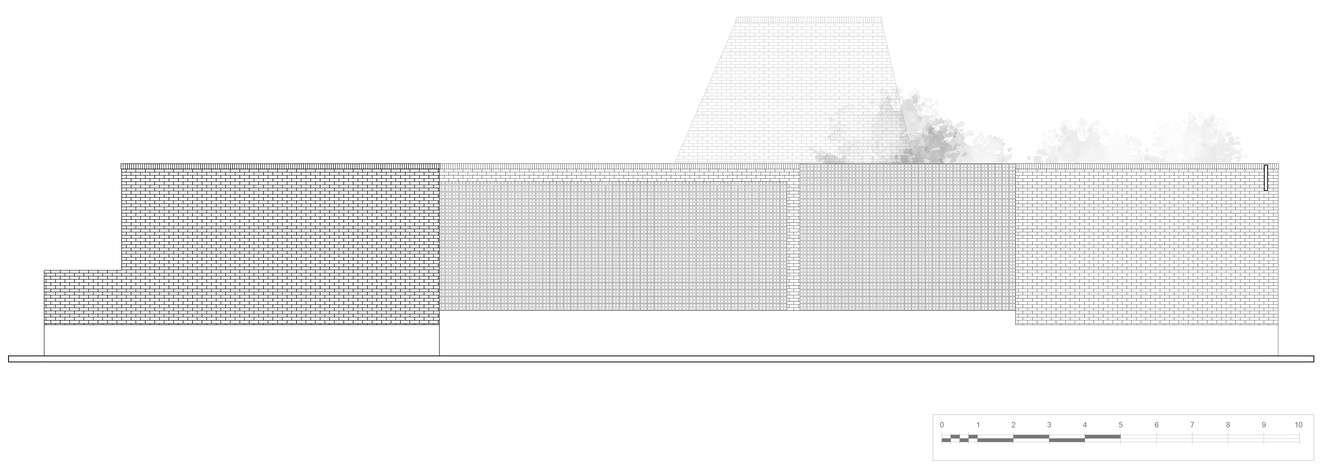

Elevação Posterior

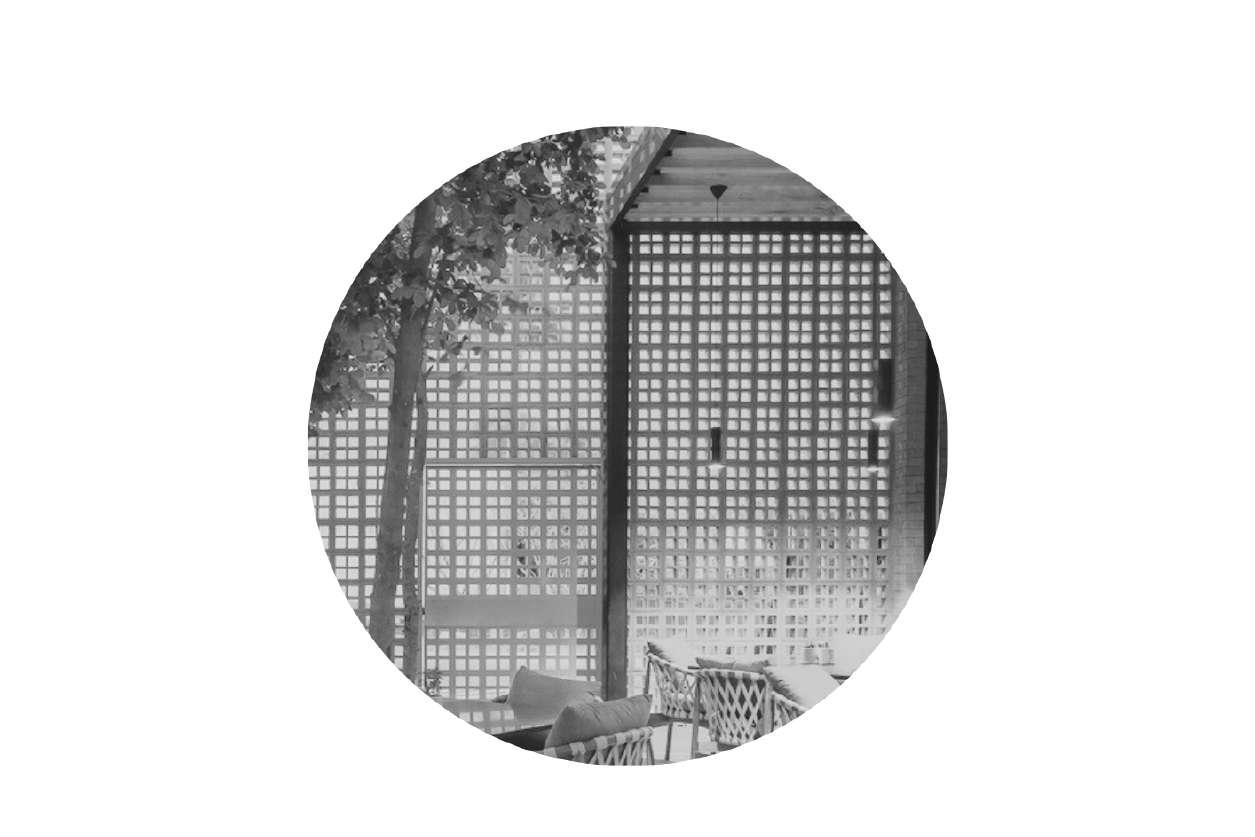

Detalhe da 'celosía' na parte exterior. Estrutura metálica de suporte.
- Representação Gráfica
Detalhe do bloco estrutural cerâmico (tijolo) em vista na parte exterior.

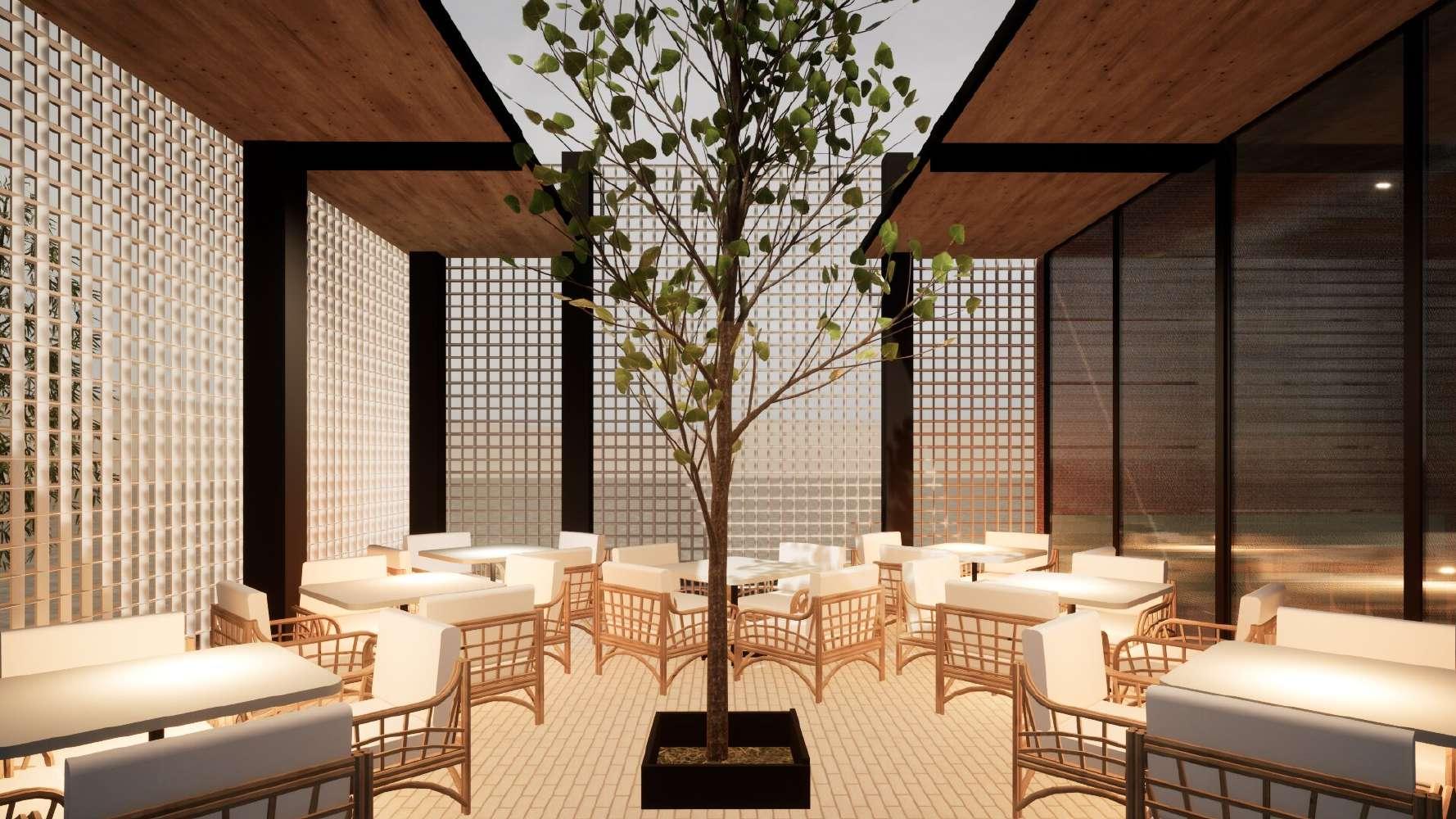

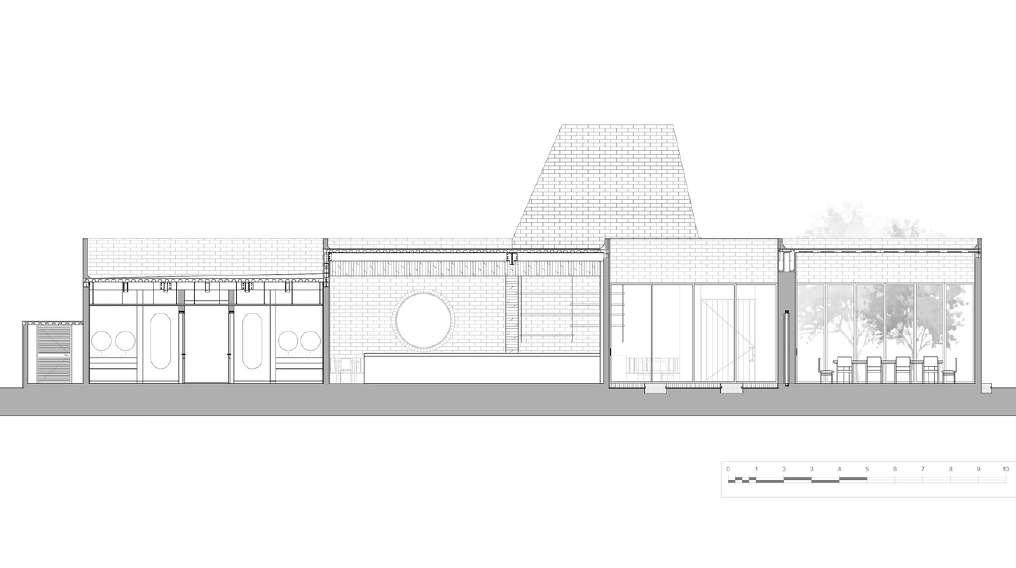

Nesta etapa foi realizada a modelagem do projeto. Analisamos as fotografias e plantas, cortes e elevações para o desenvolvimento. Esta etapa trouxe alguns desafios devido às paredes inclinadas e o uso da operação de elementos sólidos.
Em relação à divisão do trabalho, todos os processos foram feitos em conjunto, principalmente no período de aula, com o objetivo de tirar dúvidas e resolver os problemas juntas, com o auxílio das professoras e da monitora.
A estrutura do edifício é pré-fabricada e todo o seu volume exterior foi feito de tijolos e cobogós, já na parte interior, as áreas de serviço como cozinha, depósito e sanitários foi revestida com madeira. A única janela externa possui forma de círculo, ao contrário das internas que são portas-janelas de vidro com detalhes em metal na cor preta.
Já a circulação principal se faz livre no salão, com uma planta livre que permite o arranjo de diversas composições de mobiliário. A circulação na área de serviços é limitada e conduzida pelos seus inúmeros corredores.
Planta Baixa
Escala 1:75
Etapa
O projeto escolhido para a última etapa foi o edifício do Centro Comunitário desenvolvido para a cadeira de Projeto Arquitetônico I, ainda em andamento no momento da realização dessa etapa.
A proposta do programa é um Centro Comunitário que abrigue uma biblioteca, um café e um Salão de Uso Múltiplo, juntamente com o projeto de uma praça que conta com uma quadra poliesportiva, um cachorródromo, área de práticas de ginásticas e zonas verdes para lazer.
A materialidade do projeto foi pensada toda em questão ao concreto aparente que as vigas ofereciam. Tons de azul foram escolhidos como a paleta mestre para fazer contraste com os verdes trazidos pela vegetação natural exterior e interior.

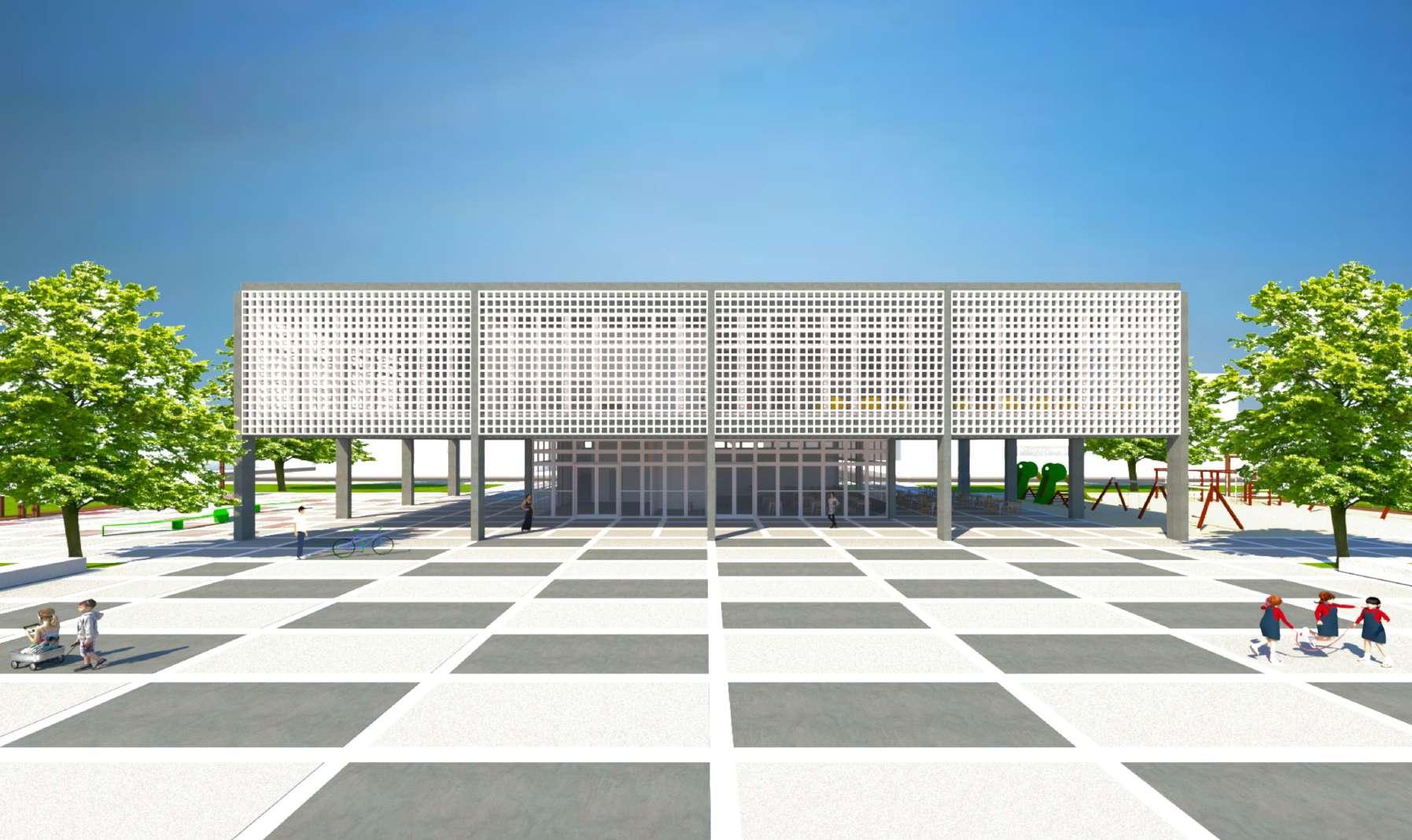

O elemento de proteção solar escolhido foi o brise colmeia, que pode ser utilizado para as quatro posições solares. Ele foi posicionado no projeto por meio das vigas frontais, que avançam 30cm para a frente da viga. Móveis de assinatura, como a Poltrona Lina, foram escolhidos para compor a área interna.
Como software para a produção das imagens fotorrealistas (fachada do edifício e biblioteca), foi utlizado o V-Ray, software de renderização que utiliza técnicas avançadas para o desenvolvimento de 3D. O V-Ray é desenvolvido pela Chaos Group.
